BRUKSANVISNING SpeechMike II Classic Plus 5272 PHILIPS

SV Användarhandbok 63

PHILIPS

User manual

1 Welcome 4

1.1 Förpackningens innehåll 64

2 Viktigt 64

2.1 Säkerhet 64

2.1.1 SpeechMike Barcode 64

2.2 Kassering av förbrukad produkt 65

3 Att komma igång 65

3.1 Systemkrav 65

3.2 Installation i Windows 2000, Windows XP, Vista-system 65

3.1 Installation i Windows 98 SE och Windows ME-system 66

4 SpeechMike Pro 5274

SpeechMike Pro Plus 5276 67

5 SpeechMike Classic 5260 / 5262

SpeechMike Classic Plus 5270 / 5272 68

6 SpeechMike Pure 5250 69

7 SpeechMike Barcode 5282 / 5284 70

7.1 Översikt 70

7.2 Använda streckkodsläsaren 70

7.3 Streckkodsläsarens konfiguration 70

8 Felsökning 71

9 Tekniskt support och garanti 71

10 Tekniska data 72

Välkommen1

Grattis till ditt inköp och välkommen till Philips!

För att använda den service som Philips erbjuder, besök vår hemsida www.philips.com/dictation. Där fi nner du information såsom användarhandböcker, information om garanti, nerladdning av programvara med mera.

Förpackningens innehåll1.1

Viktigt2

Säkerhet2.1

Utsätt inte produkten för vatten eller regn • eftersom det kan orsaka kortslutning. Utsätt inte produkten för höga temperaturer • från t ex element eller för direkt solljus. Se till att kablarna inte kläms, speciellt vid • kontakterna och den punkt där kablarna ansluts till enheten.

SpeechMike Barcode2.1.1

Denna produkt uppfyller: 21CFR1040.10 och 1040.11 med undantag av • avvikelser i enlighet med Laser Notice No. 50, daterad den 26 Juli 2001. EN60825-1:1994 + A1:2002 + A2:2001• • IEC60825-1:1993 + A1:1997 + A2:2001

Laserklassifi kationen fi nns i närheten av avläsarens skärm på produkten.

När produkten används på det sätt den är avsedd att användas är Klass 1 laserenheter inte riskfyllda att hantera. Följande meddelande behövs för att uppfylla internationella bestämmelser:

Varning

Försök inte att öppna enheten. Endast certifierade servicetekniker bör utföra reparationer. Användning av några andra kontroller, justeringar eller procedurer än de som beskrivs i denna handbok kan leda till att du utsätts för farligt laserljus.

Kassering av förbrukad produkt2.2

Produkten är utvecklad och tillverkad av • högkvalitativa material och komponenter som kan både återvinnas och återanvändas.

När symbolen med en överkryssad • papperskorg visas på produkten innebär det att produkten omfattas av det europeiska direktivet 2002/96/EG.

Avyttra produkten på närmaste • återvinningsstation för elektriska och elektroniska produkter.

Följ de lokala bestämmelserna och släng • inte förbrukade produkter tillsammans med hushållsavfall. Genom att kassera förbrukade produkter på rätt sätt bidrar du till att minska negativa effekter på miljö och hälsa.

Att komma igång3

Systemkrav3.1

Pentium III eller liknande, 500 MHz och 256 • MB RAM; Rekommenderas: Pentium IV, 1 GHz och 512 MB RAM 75 MB hårddiskutrymme för SpeechMike-drivrutiner, 250 MB för Microsoft .NET Framework USB-port•

- Windows Vista, Windows XP, Windows 2000, Windows ME, Windows 98 SE

Observera

• I operativsystemen Windows 98 SE och Windows ME stöds endast installation av drivrutin.
• Senast tillgängliga service pack ska vara installerat före installation i alla operativsystem.

3.2 Installation i Windows 2000, Windows XP, Vista-system

Viktigt

Administratörsrättigheter krävs för att installera programvaran. För mer information, kontakta din administratör.

1 Sätt på datorn.
2 Anslut SpeechMikes USB-kontakt till en ledig USB-port.

65Användarhar

3 Meddelandet Ny maskinvara hittades visas och installationen fortsätter automatiskt.

Observera

Om meddelandet inte visas, kontrollera att USB-porten är ansluten i systemets BIOS. Se maskinvarans dokumentation för mer information eller kontakta återförsäljaren av maskinvaran.

Starta om datorn när Windows uppmanar 4 dig att göra det.

Sätt i installations-CD:n i CD-enheten. 5 Installationsprogrammet ska starta automatiskt. Om det inte gör det, öppna CD:ns innehåll i Windows utforskare och dubbelklicka på filen autorun.exe.

Klicka på 6 Installera-knappen.

Följ installationsprogrammets instruktioner 7 på skärmen.

Installation i Windows 98 SE och 3.1 Windows ME-system

Sätt på datorn. 1

Sätt i installations-CD:n i CD-enheten. 2

Installationsprogrammet ska starta automatiskt. Om det inte gör det, öppna CD:ns innehåll i Windows utforskare och dubbelklicka på filen autorun.exe.

Klicka på 3 Installera-knappen.

Följ installationsprogrammets instruktioner på skärmen.

Ta ut installations-CD:n och sätt i din CD-5 skiva med Windows 98 SE eller Windows ME.

Anslut SpeechMikes USB-kontakt till en ledig 6 USB-port.

7 Guiden Lägg till ny maskinvara visas. Klicka på Nästa-knappen.

8 Välj alternativet Sök efter lämplig drivrutin för din enhet (rekommenderas) och klicka på Nästa-knappen.

9 Aktivera alternativet Ange en sökväg och välj mappen Windows\inf. Klicka på Nästa-knappen för att fortsätta med installationen.

10 Repetera från steg 6 tills alla SpeechMike-komponenter är korrekt installerade.

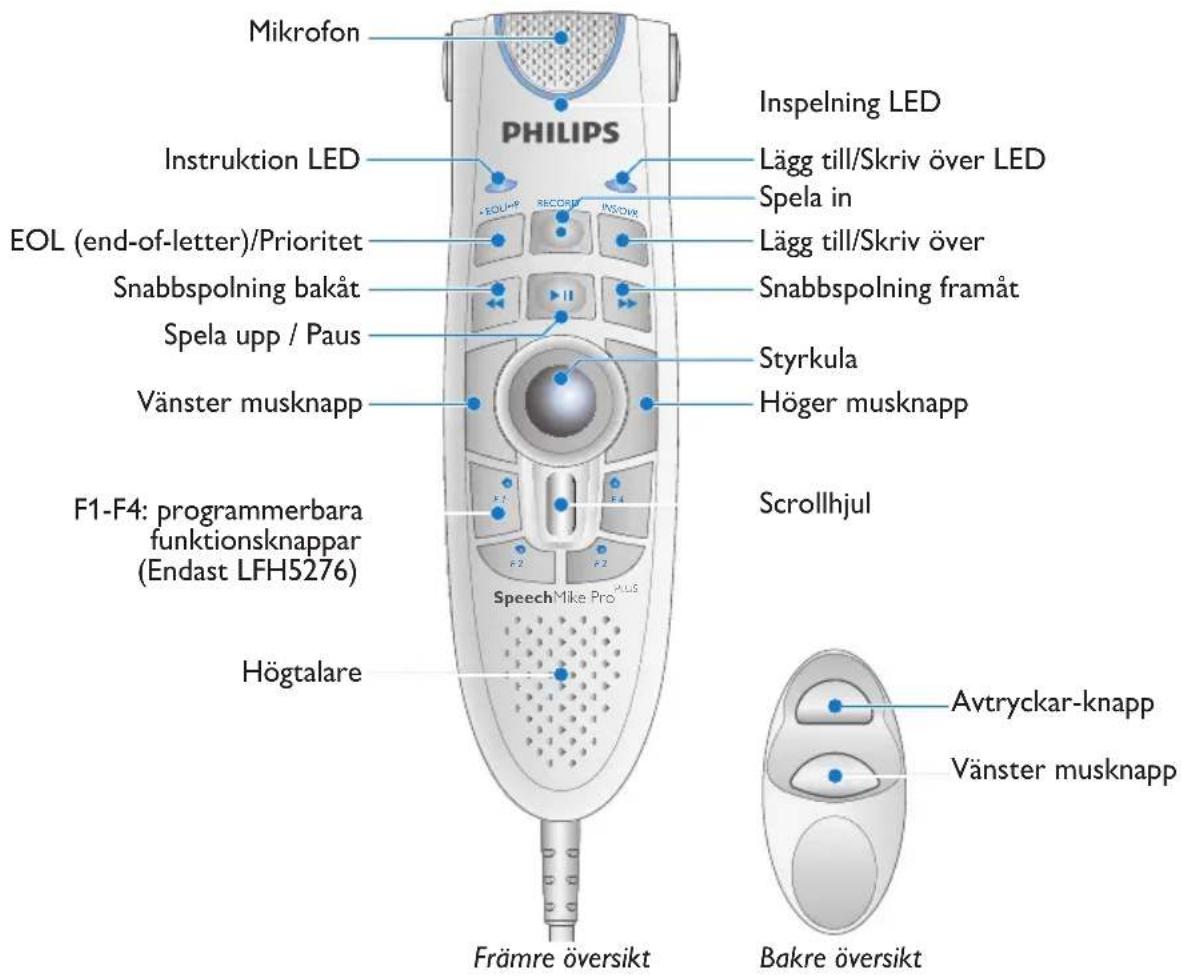

SpeechMike Pro 52744

SpeechMike Pro Plus 5276

Observera

Använd Device Configuration Tool för att anpassa SpeechMikes knappfunktioner så att de anpassas efter användarens behov. För att installera Device Configuration Tool starta filen setup.exe i mappen \Tools\Device Conf guration Tool på installations-CD:n.

67 Användarhar

SpeechMike Classic 5260 / 52625

SpeechMike Classic Plus 5270 / 5272

Observera

Använd Device Configuration Tool för att anpassa SpeechMikes knappfunktioner så att de anpassas efter användarens behov. För att installera Device Configuration Tool starta filen setup.exe i mappen \Tools\Device Configuration Tool på installations-CD:n.

Användarhandbok

SpeechMike Pure 52506

Observera

Använd Device Conf i guration Tool för att anpassa SpeechMikes knappfunktioner så att de anpassas efter användarens behov. För att installera Device Configuration Tool starta filen setup.exe i mappen \Tools\Device Conf i guration Tool på installations-CD:n.

69Användarhar

SpeechMike Barcode 5282 / 52847

Översikt7.1

För information om knapparna på framsidan av SpeechMike, se kapitlet om SpeechMike Pro eller SpeechMike Classic.

Använda streckkodsläsaren7.2

Tryck på skanningsavtryckaren och läs av streckkoden. När streckkoden registreras sänder SpeechMike en signal och streckkodsinformationen läggs till i den aktiva applikationen som om streckkoden skrevs in siffra för siffra.

Observera

Streckkodsläsaren möjliggör avläsning av • strekkoder på ett avständ av upp till 30 cm. Streckkodsläsarens avläsningsvinkel kan • justeras i två positioner med 25 °.

Streckkodsläsarens konfiguration7.3

Din SpeechMike Barcode avläsare har förkonfigurerats med tangentbordsspråket US English och suffixet "vagnretur" (carriage return, CR). Innan du använder streckkodsläsaren för första gången, måste du anpassa den till ditt tangentbords nationella språk. Vanligen gör man detta endast en gång. Om du tänker förändra avläsarens konfiguration, klicka på Barcodeconfig.exe, programmet för avläsarens konfiguration som finns på installations-CD:n.

Mer information om hur du anpassar streckkodsläsaren enligt egna behov hittar du i användarhandboken eller i Advanced Barcode Scanner Configuration Guide på CD:n.

Felsökning8

Mitt operativsystem slutar svara efter omstart

Om du använder Philips SpeechMike tillsammans med vissa USB-hubbar kan det hända att operativsystemet slutar svara när datorn startas. För att åtgärda detta ska du dra ut kabeln till SpeechMike innan du startar datorn och sedan ansluta den igen när datorn har startats. För att lösa problemet rekommenderar vi att du byter ut USB-hubben eller ansluter SpeechMike direkt till datorns USB-port.

SpeechMike fungerar inte alls

Vissa datortillverkare begränsar utmatningsströmmen från USB-portar till 100 mA. Dessa portar kanske inte kan erbjuda tillräckligt med ström för att SpeechMike ska fungera ordentligt. För att lösa problemet, anslut SpeechMike via en självströmförsörjande hubb.

Tekniskt support och 9 garanti

Denna Philips-produkt är utformad och tillverkad enligt högsta kvalitetsstandarder. Om din Philips-produkt inte fungerar korrekt eller felaktigt, kontakta återförsäljaren av Philips Speech Processing för information som krävs för att kunna fortsätta.

Om du har frågor som din återförsäljare inte kan svara på eller andra frågor, besök www.philips.com/dictation för att kontakta oss.

Inga komponenter får repareras av användaren. Skydd som finns inne i produkten får inte öppnas eller avlägsnas. Reparationer får endast utföras av Philips-personal eller officiella serviceverkstäder. Om detta inte följs upphör all garanti att gälla, såväl uttryckt som underförstådd. Garantin upphör att gälla vid användning som förbjuds enligt den här användarhandboken, eller vid ändringar eller monteringsprocedurer som inte rekommenderas eller godkänns enligt den här användarhandboken.

10 Tekniska data

Anslutning

USB-anslutning•

Miljöspecifikation

Överensstämmer med 2002/95/EC (RoHS)•

Blyfri metallprodukt•

Användningsmiljö

Temperatur: 5° - 45° Celsius•

Luftfuktighet: 10 % - 90 %•

Högtalare

Akustiskt frekvenssvar: 200 – 6000 Hz•

Utmatningsström: > 100 mW•

SpeechMike Barcode

- Pentium III eller liknande, 500 MHz och 256 MB RAM; Rekommenderas: Pentium IV, 1 GHz och 512 MB RAM

- 75 MB ledigt utrymme på härddisken för SpeechMike drivrutiner, 250 MB för Microsoft .NET Framework

- En självströmförsörjande USB-port

- Windows Vista, Windows XP, Windows 2000, Windows ME, Windows 98 SE

Friskrivningsklausul och meddelanden

Philips utför omfattande tester med de flesta populära konfigurationer. Eftersom datortillägg och enheters drivrutiner uppdateras kontinuerligt, kan dock en konfliktfri användning inte garanteras.
