Tipo de producto	Grabadora de voz digital
Marca	Philips
Modelo	SpeechMike II Classic Plus 5272
Dimensiones	12,5 x 5,5 x 2,5 cm
Peso	120 g
Alimentación	Batería recargable de iones de litio integrada 3,7 V 800 mAh
Capacidad de almacenamiento	8 GB (interna)
Formatos de audio	MP3, PCM (WAV)
Conectividad	USB 2.0
Funciones principales	Grabación, reproducción, navegación, compatible con reconocimiento de voz
Mantenimiento y limpieza	Limpiar con un paño seco, evitar la humedad
Seguridad	No exponer al agua ni a temperaturas extremas
Piezas de repuesto y reparabilidad	Auriculares, cable USB, batería (por centro autorizado)
Información general	Diseñado para dictado profesional, compatible con el software Dragon NaturallySpeaking
Garantía	2 años

Preguntas frecuentes - SpeechMike II Classic Plus 5272 PHILIPS

¿Cómo transferir las grabaciones a una computadora?

Conecte la grabadora a la computadora mediante el cable USB incluido. El dispositivo aparece como un disco extraíble. Simplemente copie los archivos de audio desde la carpeta RECORD o VOICE.

¿Cómo recargar la batería?

Conecte el cable USB a la grabadora y a un adaptador de corriente (5 V, 1 A) o a un puerto USB de una computadora encendida. El indicador rojo indica la carga; se apaga cuando está completamente cargada (aproximadamente 2 horas).

¿Cómo eliminar un archivo de audio?

Desde el modo de reproducción, seleccione el archivo a eliminar, luego presione la tecla Supr o mantenga presionada la tecla Stop hasta que aparezca '¿Borrar?'. Confirme con Sí.

¿Cómo ajustar la fecha y la hora?

Vaya al menú Ajustes (tecla Menú), elija Fecha/Hora, use las teclas de navegación para ingresar los valores, luego confirme con OK.

La grabación activada por voz no funciona, ¿qué hacer?

Verifique que el modo VAS (Sistema Activado por Voz) esté activado en los ajustes de grabación. Asegúrese de que el nivel de sensibilidad sea adecuado para el entorno. Si el problema persiste, reinicie el dispositivo.

¿Cómo conectar la grabadora a un software de reconocimiento de voz?

Instale el software (ej: Dragon NaturallySpeaking) en su PC. Conecte la grabadora en modo Dictado mediante USB. Inicie el software y seleccione el micrófono Philips SpeechMike como dispositivo de entrada.

¿Cuál es la calidad de grabación máxima?

El dispositivo ofrece varios modos: PCM 16 bits 44,1 kHz (calidad CD) y MP3 128 kbps (calidad estándar). Use el modo PCM para una mejor fidelidad, pero ocupa más espacio.

¿Cómo restablecer el dispositivo?

Si el dispositivo no responde, inserte un clip desplegado en el orificio Reset ubicado en la parte trasera, cerca del conector USB. Mantenga presionado 5 segundos. Se restaurarán los ajustes de fábrica.

¿Por qué no se enciende el dispositivo?

Verifique que la batería esté cargada. Conecte el cargador; si el indicador no se enciende, pruebe con otro cable USB o adaptador. Si nada funciona, contacte al servicio postventa.

¿Cómo prolongar la autonomía de la batería?

Reduzca el volumen de escucha, desactive la retroiluminación después de unos segundos, use el modo VAS para evitar grabaciones innecesarias, y no deje el dispositivo conectado permanentemente después de la carga completa.

MANUAL DE USUARIO SpeechMike II Classic Plus 5272 PHILIPS

ES Manual del usuario 33

1.1 Qué viene en la caja 34

2 Importante 34

2.1 Seguridad 34

2.1.1 SpeechMike Barcode 34

2.2 Desecho del producto antiguo 35

3 Primeros pasos 35

3.1 Requisitos del sistema 35

3.2 Instalación en sistemas Windows 2000, Windows XP y Vista 35

3.1 Instalación en sistemas Windows 98 SE y Windows ME 36

4 SpeechMike Pro 5274

SpeechMike Pro Plus 5276 37

5 SpeechMike Classic 5260 / 5262

SpeechMike Classic Plus 5270 / 5272 38

6 SpeechMike Pure 5250 39

7 SpeechMike Barcode 5282 / 5284 40

7.1 Información general 40

7.2 Utilización del escáner de códigos de barra 40

7.3 Configuración del escáner de códigos de barra 40

8 Solución de problemas 41

9 Soporte técnico y garantía 41

10 Datos técnicos 42

Bienvenido1

Enhorabuena por su adquisición y bienvenido a Philips!

Para poder benefici ciarse de toda la ayuda que le ofrece Philips, visite nuestra página Web para obtener información de soporte como manuales de usuario, descargas de software, información de garantía, etc. en: www.philips.com/dictation.

Qué viene en la caja1.1

SpeechMike

Soporte de sujeción

CD-ROM

Manual del ususario

Importante2

Seguridad2.1

Para evitar cortocircuitos, no exponga el • producto a la lluvia ni al agua.

No lo exponga a excesivo calor procedente • de aparatos de calefacción o de la luz directa del sol.

Evite pisar o apretar los cables, especialmente • en los enchufes y el punto en que salen del aparato.

SpeechMike Barcode2.1.1

! Producto láser de clase 1

Este producto cumple con las normas:

21CFR1040.10 y 1040.11 a excepto de las desviaciones hechas a la Norma Láser No. 50 con fecha del 26 de julio de 2001.

EN60825-1:1994 + A1:2002 + A2:2001•

IEC60825-1:1993 + A1:1997 + A2:2001•

La clasifi cación del dispositivo láser se indica al lado de la ventana del escáner en el producto.

Los dispositivos láser de clase 1 no se consideran peligrosos cuando se utilizan según el propósito para el que fueron creados. Es necesaria la siguiente declaración para cumplir con las normas internacionales de Estados Unidos:

Precaución

No intente abrir la unidad, deje que sólo técnicos del servicio autorizado lleven a cabo la reparación. El uso de controles, ajustes u otros procedimientos que no sean los que se especifican a continuación pueden dar como resultado una exposición peligrosa a la luz láser.

Desecho del producto antiguo2.2

El producto se ha diseñado y fabricado con • materiales y componentes de alta calidad, que se pueden reciclar y volver a utilizar.

Cuando este símbolo de contenedor de ruedas tachado se muestra en un producto indica que éste cumple la directiva europea 2002/96/EC.

Obtenga información sobre la recogida • selectiva local de productos eléctricos y electrónicos.

Cumpla con la normativa local y no deseche • los productos antiguos con los desechos domésticos. El desecho correcto del producto antiguo ayudará a evitar consecuencias negativas para el medioambiente y la salud humana.

Primeros pasos3

Requisitos del sistema3.1

Pentium III o similar, 500 MHz y 256 MB • RAM; Recomendado: Pentium IV, 1 GHz y 512 MB RAM

75 MB de espacio en disco duro para los • drivers SpeechMike, 250 MB para Microsoft .NET Framework

Puerto USB•

Windows Vista, Windows XP, Windows • 2000, Windows ME, Windows 98 SE

Nota

• Los sistemas operativos Windows 98 SE y Windows ME tienen soporte sólo para la instalación de los drivers!
• Para todos los sistemas operativos es recomendable que instale la última versión disponible del Service Pack.

3.2 Instalación en sistemas Windows 2000, Windows XP y Vista

Importante

Se requieren los derechos del administrador para instalar el software. Si necesita más ayuda, póngase en contacto con su administrador.

1 Encienda el ordenador.
2 Conecte el cable USB del SpeechMike a un puerto USB libre.

35 Manual del u:

En Windows aparecerá el mensaje 3 Nuevo Hardware Encontrado y la instalación se realizará automáticamente.

Nota

Si el mensaje no aparece, verifique que el puerto USB esté activado en el BIOS de su sistema. Vea los detalles en la documentación de su hardware o póngase en contacto con su proveedor de hardware. Reinicie su ordenador cuando Windows lo indique.

Inserte el CD de instalación en la 5 unidad CD-ROM de su ordenador. El programa de configuración debe iniciarse automáticamente. Si esto no ocurre, abra el contenido del CD con el Explorador de Windows y haga doble clic en el archivo autorun.exe.

Haga clic en el botón 6 Instalar. Siga las instrucciones del programa de 7 instalación que aparecen en la pantalla.

instalación que aparecen en la pantalla. Extraiga el CD de instalación e introduzca el 5 CD de Windows 98 SE o Windows ME.

6 Conecte el cable USB del SpeechMike a un puerto USB libre.
7 El wizard para agregar un nuevo hardware es mostrado. Haga clic en el botón Siguiente.
8 Seleccione la opción Busque el mejor driver para su dispositivo (recomendado) y haga clic en el botón Siguiente.
9 Active la opción Especifique una ubicación y seleccione la carpeta Windows\inf. Haga clic en el botón Siguiente para continuar la instalación..
10 Repita desde el paso 6 hasta que todos los componentes del SpeechMike se hayan instalados correctamente.

Instalación en sistemas Windows 98 3.1

SE y Windows ME

Encienda el ordenador. 1

Inserte el CD de instalación en la 2 unidad CD-ROM de su ordenador. El programa de configuración debe iniciarse automáticamente. Si esto no ocurre, abra el contenido del CD con el Explorador de Windows y haga doble clic en el archivo autorun.exe.

Haga clic en el botón 3 Instalar. Siga las instrucciones del programa de 4

SpeechMike Pro 52744

SpeechMike Pro Plus 5276

ESPAÑOL

Nota

Use la Herramienta de Configuración del Dispositivo (Device Configuration Tool) para personalizar las funciones del SpeechMike a sus preferencias individuales. Para instalar la Herramienta de Configuración del Dispositivo, inicie el archivo setup.exe en la carpeta \Tools\Device Configuration Tool en el CD de instalación.

37 Manual del u:

SpeechMike Classic 5260 / 52625

SpeechMike Classic Plus 5270 / 5272

Nota

Use la Herramienta de Configuración del Dispositivo (Device Configuration Tool) para personalizar las funciones del SpeechMike a sus preferencias individuales. Para instalar la Herramienta de Configuración del Dispositivo, inicie el archivo setup.exe en la carpeta \Tools\Device Configuration Tool en el CD de instalación.

38

Manual del usuario

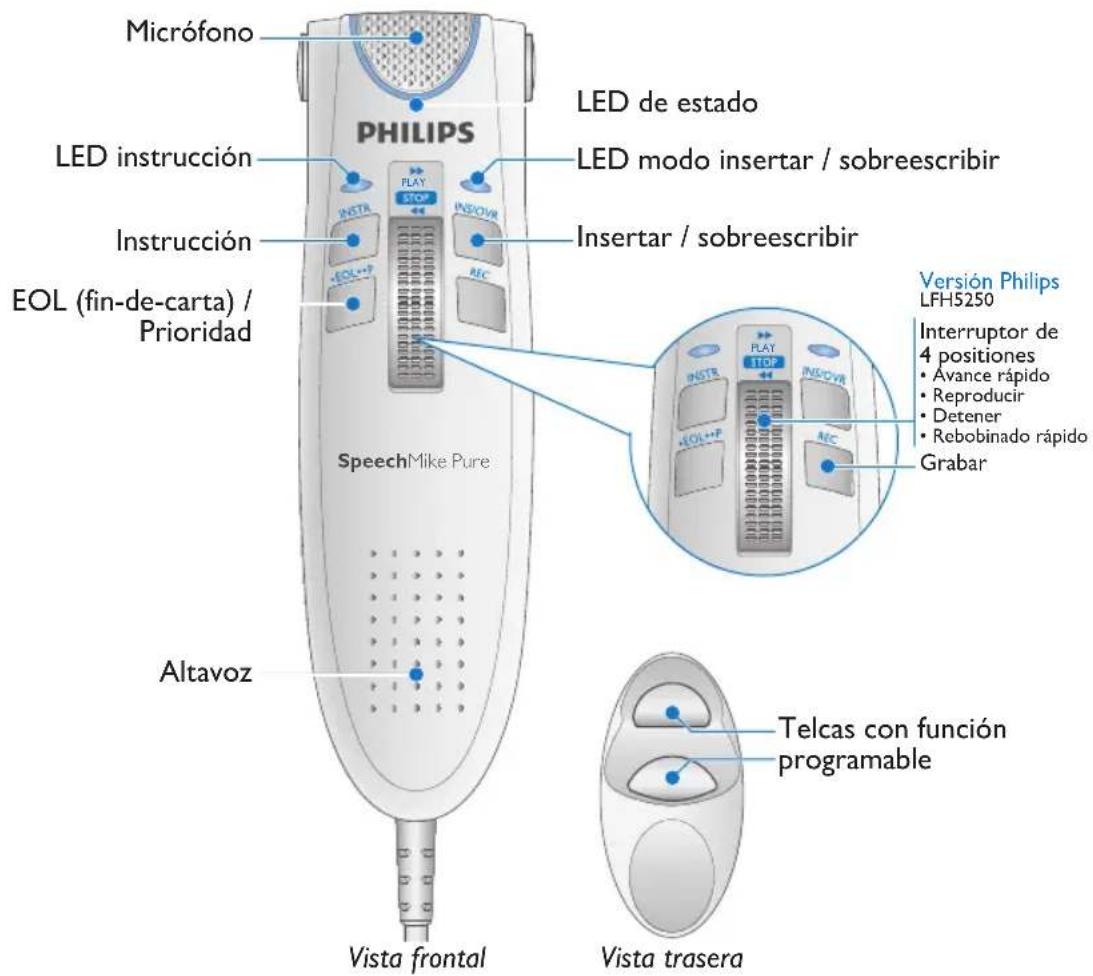

SpeechMike Pure 52506

ESPAÑOL

Nota

Use la Herramienta de Configuración del Dispositivo (Device Configuration Tool) para personalizar las funciones del SpeechMike a sus preferencias individuales. Para instalar la Herramienta de Configuración del Dispositivo, inicie el archivo setup.exe en la carpeta \Tools\Device Configuration Tool en el CD de instalación.

39Manual del u:

SpeechMike Barcode 5282 / 52847

Información general7.1

Para información acerca de los botones delanteros del SpeechMike, favor referirse al capítulo correspondiente del SpeechMike Pro o SpeechMike Classic.

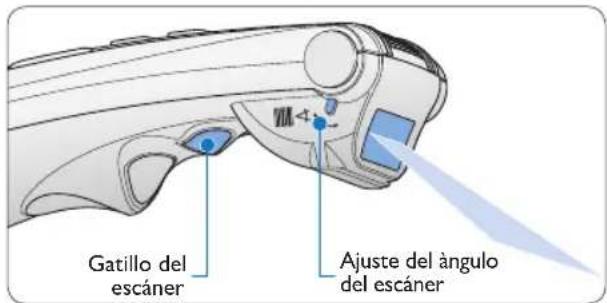

Utilización del escáner de códigos 7.2 de barra

Oprima el botón gatillo y escanee el código de barras. Cuando el código de barras es reconocido, el SpeechMike hará un beep y la información del código de barras es insertada en la aplicación actual como si el número del código de barras hubiera sido escrito digito por digito.

Note

El escáner de códigos de barra permite el • escaneo a una distancia máxima de 30 cm / 12 pulgadas.

El ángulo del escáner puede ser ajustado en 2 • posiciones de 25°.

40 Manual del usuario

Configuración del escáner de 7.3 códigos de barra

El escáner de códigos de barra del SpeechMike está configurado de forma predeterminada con el idioma del teclado en inglés de Estados Unidos y el sufijo “retorno de carro” (CR). Antes de utilizar el escáner de códigos de barras por primera vez, es necesario que lo adapte a su idioma y tipo de teclado. Para cambiar la configuración del escáner, inicie el programa Barcodeconfig.exe que se encuentra en el CD de instalación.

Para más información sobre la adaptación del escáner de códigos de barras a sus necesidades individuales, consulte la Advanced Barcode Scanner Configuration Guide que aparece en el CD de instalación.

Solución de problemas8

Mi sistema operativo deja de responder después de iniciar

Usar el SpeechMike de Philips junto con ciertos hubs USB puede ocasionar que el sistema operativo deje de responder al ser iniciado. Para trabajar con esto, desconecte su SpeechMike antes de iniciar su equipo y conéctelo después. Para resolver el problema, le recomendamos remplazar el hub USB y conectar directamente el SpeechMike al puerto USB de su PC.

El SpeechMike no funciona

Algunos provedores de PCs limitan el poder de entrada de los puertos USB a 100 mA (miliamperes). Dichos puertos pueden no proveer suficiente poder al SpeechMike para su funcionamiento adecuado. Para resolver este problema, conecte un hub USB de energía independiente al puerto USB de su PC, entonces conecte su SpeechMike en él.

Soporte técnico y garantía9

Este producto de Philips fue diseñado y fabricado con los más altos estándares. Si tu producto Philips no funciona correctamente o tiene algún defecto, contacta con el distribuidor de Philips Speech Processig que te proveyó del equipo quien te dará la información necesaria y te dirá el procedimiento a seguir.

Si tienes preguntas que nuestros distribuidores no pueden responder o cualquier inquietud, contacta con nosotros en www.philips.com/dictation.

Ninguno de los componentes puede ser reparado por el usuario. No abra ni quite las tapas del interior del producto. Las reparaciones sólo podrán llevarlas a cabo por los centros de servicio y establecimientos de reparación oficiales de Philips. De lo contrario, cualquier garantía expresa o implícita quedará invalidada. Cualquier funcionamiento prohibido de manera expresa en el presente manual, o cualquier ajuste o procedimiento de montaje no recomendado o no autorizado en el presente invalidarán la garantía.

10 Datos técnicos

Conectividad

C• onector USB

Especificaciones medioambientales

Cumple con la norma 2002/95/EC (RoHS)•

Producto con soldaduras sin plomo•

Condiciones de funcionamiento

Frecuencia de respuesta: 200 – 6,000 Hz•

Potencia de salida: > 100 mW•

SpeechMike Barcode

Códigos de barra compatibles

EAN•

UPC•

Code 11 / 39 / 93 / 128•

Codabar•

MSI Code•

RSS•

Clasificación del dispositivo láser

- Producto láser de clase 1

Dimensiones

- Dimensiones del producto: (W x L x H): 43 x 155 x 30 mm / 1.7 x 6.1 x 1.2 inch

- Peso:

• LFH5260/70: 155 g / 5.5 oz
• LFH5262/72: 160 g / 5.6 oz
• LFH5276: 185 g / 6.5 oz
• LFH5282: 165 g / 5.8 oz
• LFH5284: 200 g / 7.1 oz

Requisitos del sistema

• Pentium III o similar, 500 MHz y 256 MB RAM; Recomendado: Pentium IV, 1 GHz y 512 MB RAM
• 75 MB de espacio en disco duro para drivers SpeechMike, 250 MB para Microsoft .NET Framework
• Puerto USB
• Windows Vista, Windows XP, Windows 2000, Windows ME, Windows 98 SE

Limitaciones de responsabilidad y observaciones

La empresa Philips realiza pruebas exhaustivas en sus aparatos teniendo en cuenta las configuraciones más conocidas y demandadas. Sin embargo, dado que los PC y los drivers se actualizan constantemente no podemos garantizar un funcionamiento perfecto.
