GEBRUIKSAANWIJZING W 5080 Edy

©EN publikatie van BV verkoopmatieschappi Frenko. Postbus 50043, 1305 AA Almere, Telefon 036 - 5314484

Stempel handelaar:

Directions: Adresse: Woorplats: Adres:

Gegevens koper:

Soot apparatus: WASHINGTON Modelnummer: W 5080 Serenumer: Datum ankoop:

人口三

Bevestig hier uw aankoopbewijs!

GEBRUIKS AANWIJZING

EDY

WASMACHINE W 5080

6 8 9 2

W 5080

Inhoudsopgave

pagina

Beschrijving apparaat 6

Verwijderen transportbeveiliging 9

Opnieuw aanbrengen transportbeveiliging 10

Het plaatsen 11

Toevoerslang 13

Afvoerslang 14

Elektrische aansluiting 15

Centrifugeren en onbalanscorrectie 15

Vullen van de trommel 15

Belading van de machine 16

Wasmiddelreservoir 17

Gebruik van wasmiddel 18

Inschakelen machine 19

Uitschakelen machine 20

Onderhoud 20

Het pluizenfilter 21

Behandelingsvoorschriften 22

Vlekkentips 23

Storingen 24

Wasprogramma's 28/29

Garantiebewijs

W 5080 3

Geachte gebruiker,

Onze gelukwens met uw keuze van deze wasautomaat. Bedenk echter wel, dat een apparaat alleen goede diensten kan leveren, als het goed geïnstalleerd en bediend wordt. Wij raden u aan, voor het in gebruik nemen van deze wasautomaat, eerst zorgvuldig alle aanwijzingen en adviezen in deze gebruiksaanwijzing door te lezen.

Attentie

Elke wasautomaat is in de fabriek grondig getest en gecontroleerd. Hierdoor is het mogelijk, dat u nog wat achtergebleven water in het apparaat kunt aantreffen, dit is een normaal verschijnsel.

Belangrijk

Maak een afgedankt apparaat onbruikbaar door het netsnoer af te knippen en de sluiting van de deur(en) onklaar te maken. Voorkom zo, dat kinderen in een oud apparaat kruipen en daarbij hun leven op het spel zetten. Het is niet toegestaan een oud apparaat bij het huis- of grofvuil te zetten. Lever een oud apparaat in bij het gemeentelijk grofvuildepot of laat het ophalen. Informatie over inzamelplaatsen en afhaaltijden is verkrijgbaar bij uw plaatselijke reinigingsdienst. Alle kunststof onderdelen zijn voorzien van internationaal gehanteerde codes. Door deze codering en gesorteerd, schoon afval is een goede recycling mogelijk.

W 5080

Technische gegevens

Afmetingen:

Hoogte	85
Breedte	60
Diepte	58

Capaciteit:

Max. vulgewicht (droog wasgoed) 5 kg

Centrifuge toerental p/min. 500/800

Opgenomen vermogen:

Aansluitwaarde 2200 W

Energieverbruik zie energielabel

Spanning: 230V/50 Hz.

Waterdruk:

- Minimaal (0,5 Atm) 0,05 MPa

- Maximaal (10 Atm) 1 MPa

Tenminste zekeren met 16 Amp.

• Dit apparaat voldoet aan EEG/87/308 (VDE) radioontstoringsrichtlijn en CE-standaard
• Let op, deze machine dient op een randaarde wandcontactdoos aangesloten te worden.
• Deze wasmachine is alléen bestemd voor huishoudelijk gebruik.

W 5080 5

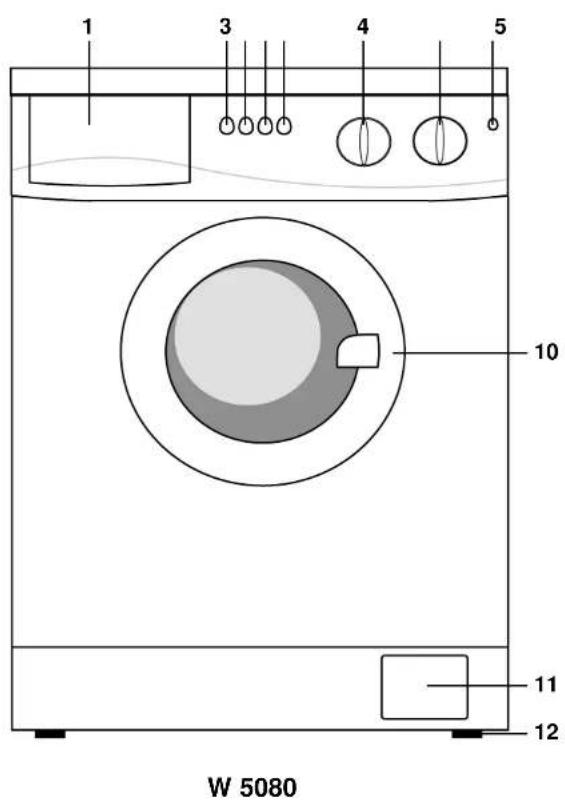

Beschrijving machine en bedieningspaneel

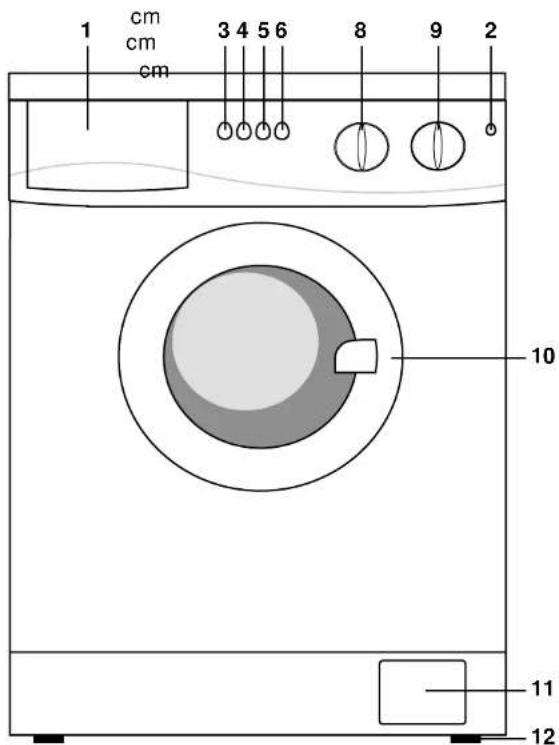

fig. 1

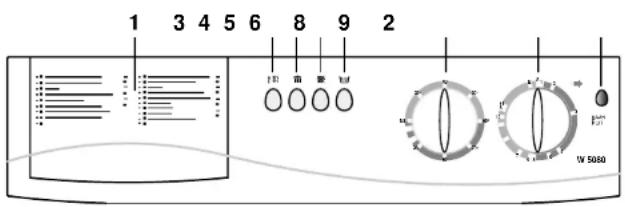

fig. 1; detail

1. Wasmiddellade (reservoir)

De wasmiddellade heeft drie vaste vakken; één voor de bio- en voorwas, één voor de hoofdwas en één voor de wasverzachter.

2. Controlelampje

Dit lampje gaat branden als de machine is ingeschakeld.

3. Centrifugesnelheid

Het toerental bij deze machnine is 500 of 800.

4. Extra spoelen

Als deze toets wordt ingedrukt, spoelt de machine met het spoelprogramma één keer extra.

5. Geen centr. (geen centrifuge-gang)

Met behulp van deze druktoets kunt u naar keuze wel of niet centrifugeren:

• als de toets is ingedrukt, wordt er niet gecentrifugeerd.
• pas nadat de toets wordt 'uit'gedrukt, kan er worden gecentrifugeerd.

Het wasgoed blijft in het water staan, om kreuken te voorkomen. Door de toets "uit" te drukken zal de machine gaan afpompen en centrifugeren.

6. Halve ladingtoets

Door het indrukken van deze toets regelt u de verminderde watertoevoer waarmee kan worden volstaan bij kleine wasjes (2,5 à 3 kg). Voor het wassen van vitrage en wollen kleding mag u deze toets niet gebruiken. Daar vitrage, door het grote volume, gaat kreuken en wollen kleding kan gaan vervilten.

8. Thermostaat

Deze draaiknop dient om bij een gekozen (was)programma de juiste temperatuur in te stellen. De instelling van de temperatuur is traploos regelbaar van 30°C tot max. 90°C.

9. Programmakiezer en Aan/Uit knop

Door het uittrekken van het middelste knopgedeelte (fig. 1:9) zet u de machine aan en gaat het controlelampje (fig. 1:2) branden. Door het weer terugduwen van het middelste knopgedeelte (fig. 1:9) zet u de machine uit en dooft het controlelampje (fig. 1:2). Na het indrukken van deze toets, is de machine ingeschakeld en brandt het controlelampje. Door deze toets opnieuw in te drukken, schakelt u de machine uit en het controlelampje dooft.

Let op: u start hier geen (was)programma's mee! Door deze draaiknop naar rechts te draaien kunt u het gewenste programma (1 t/m 13) instellen. Tijdens het wassen kunt u er ook het programmaverloop op aflezen.

10. Vuldeur

Attentie: de machine is voorzien van een beveiliging die het openen van de deur tijdens het programma verhinderd. Als het programma klaar is, kan de vuldeur na ca. 2 minuten geopend worden.

11. Pluizenfilter

Als u het klepje opent, ziet u een technisch specificatie- plaatje en het pluizenfilter.

12. Stelpoten

Door middel van het in- of uitdraaien van deze poten kunt u de machine waterpas stellen.

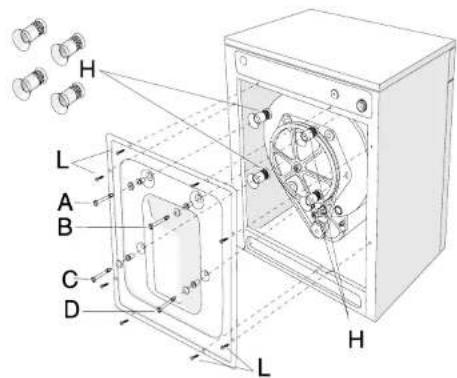

Het verwijderen van de transportbeveiliging.

1. Verwijder de verpakking en indien aanwezig, het polystyreen onderstuk waarop het apparaat mogelijk is afgeleverd.
2. Schroef de vier transportbouten A, B, C en D aan de achterzijde van de machine los (fig. 3).
3. De vier kunstof afstandhouders (H), welke zich aan binnenkant van de machine bevinden en door de vier transportbouten (A,B,C,D) op hun plaats werden gehouden, zullen door het verwijderen van de transportbouten loskomen van de binnenkant en op de grond vallen. Ze kunnen dan alle vier opgeraapt worden. Mochten de vier afstandhouders (H) niet loskomen of naar beneden vallen, draai dan de acht schroeven (L) los en verwijder de achterplaat, waarna u

de vier afstandhouders uit de machine kunt verwijderen.

1. Bewaar de verwijderde onderdelen zorgvuldig, u kunt ze n.l. weer nodig hebben als u de machine wilt vervoeren bij een eventuele verhuizing.
2. Het is belangrijk om de vier transportbouten en de vier afstandhouders uit de machine te verwijderen, daar anders in de machine schade kan ontstaan als tijdens de ingebruikname deze bouten en bussen zich nog in de machine bevinden.

Opnieuw aanbrengen van de transportbeveiliging

1. De acht schroeven (L) uit de achterplaat (fig. 3) verwijderen en de plaat losnemen.
2. De vier transportbouten A, B, C en D in de gaatjes van de vier rubber afsluitringen steken.
3. De vier afstandhouders (H) aan de binnenkant van de plaat op de transportbouten A, B, C en D aanbrengen en ze tegen de rubber afsluitringen drukken.
4. De achterplaat tegen de achterkant van de machine plaatsen en de vier transportbouten A, B, C en D aandraaien.
5. De achterplaat weer terugplaatsen en vastzetten met de acht schroeven (L).

Attentie:

Indien door het niet navolgen van deze voorschriften schade ontstaat, wijst de leverancier alle verantwoordelijkheid hiervoor af.

Het plaatsen

De machine kan in de keuken, de badkamer of elders worden geplaatst, waar een kraan, een afvoermogelijkheid en een geaarde wandcontactdoos of trekschakelaar aanwezig is.

Om het apparaat waterpas te stellen kunt u gebruik maken van de verstelbare poten, zorg ervoor dat de contramoeren goed aangedraaid worden. Een goede afstelling bevordert het juiste functioneren van het apparaat. (zie fig. detail)

Let op:

• Het aansluitsnoer en stekker van het apparaat moeten ook na de installatie altijd bereikbaar zijn.
• Het vervangen van het aansluitsnoer dient altijd door onze erkende Service Dienst te gebeuren.

• Wij adviseren u gordijnen/vitrages in een kussensloop of waszak te doen en deze daama pas in de trommel te stoppen;
• Controleer, vóór u de machine vult, of de zakken van de kledingstukken leeg zijn, ritssluitingen gesloten en loszittende knopen verwijderd of eerst aangezet zijn;
• Verwijder achtergebleven muntstukken, medaillons, sleutels en andere harde kunstof- en zwaardere metalen voorwerpen. Deze en andere voorwerpen kunnen uw machine ernstig beschadigen;
• Ook, ter versteviging in bepaalde kledingstukken aanwezige metalen beugels en harde baleinen kunnen schade toebrengen aan de trommel;
• Was geen rafelig of gescheurd goed; herstel het eerst;
• Was kleine artikelen, zoals babysokjes, ceintuurs en dergelijke in een sloop. Zulke kleine artikelen kunnen tussen de trommel en de kuip geraken;
• Wees voorzichtig met wasverzachter. Een te grote dosering kan schade aan het wasartikel toebrengen. Raadpleeg eerst zorgvuldig de instructies van de fabrikant op de verpakking;
• Overlaad het apparaat niet, raadpleeg de betreffende adviezen in de gebruiksaanwijzing;
• Schakel na gebruik altijd de stroomtoevoer uit door, afhankelijk van de wijze van installatie, de stekker uit het stopcontact te trekken of de badkamertrekschakelaar in de uit-stand te schakelen;
• Draai na gebruik altijd de watertoevoer dicht.
• Wees er attent op, dat tijdens het wassen met hoge temperaturen, het glas van de vuldeur erg warm kan worden.

De toevoerslang

De wasautomaat wordt geleverd met een watertoevoerslang, die met de ene zijde reeds aan de wasautomaat gemonteerd is en met de andere zijde op een koudwaterkraan met schroefsluiting 3/4 inch wartel aangesloten dient te worden.

Bij het aansluiten dient u de volgende punten op te volgen:

• Plaats filter B (fig. 4) in de slang (C), alvorens deze aan de kraan (A) te bevestigen;
• Voor aansluiting op leidingen die langere tijd niet gebruikt of nieuw zijn, eerst water door laten lopen, zodat roest en vuil verwijderd zijn;
• Controleer of de plaatselijke waterdruk (eventueel opvragen bij uw waterleidingbedrijf) valt tussen de minimale en maximale waterdruk die aangegeven is in de technische informatie (pagina 4);
• De wasmachine moet op koud water worden aangesloten.

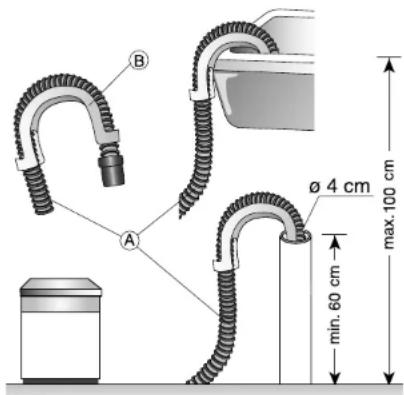

De afvoerslang

De waterafvoerslang is reeds kant en klaar aan de machine gemonteerd. Hij kan in de gootsteen, wasbak e.d. geplaatst worden met behulp van de bijgeleverde zwanenhals (zie fig. 5) of u kunt hem in een bestaande afvoerbuis hangen. LET OP: zorgt u ervoor dat er ruimte blijft tussen afvoerslang en afvoerbuis, zodat er lucht bij kan komen. Dit voorkomt hevelwerking. Buig de slang niet te veel om verstopping te voorkomen.

• Het uiteinde van de slang mag niet hoger dan 100 cm en niet lager dan 60 cm van de vloer geplaatst worden;
• Deze slang mag niet verlengd worden;
• Zet de slang nooit vast, dit voorkomt hevelwerking.

fig. 5

Elektrische aansluiting

De aansluiting moet overeenkomen met de voorschriften van het plaatselijke elektriciteitsbedrijf. Het voltage dat aangegeven is op het indicatieplaatje (op de binnenzijde van het klepje van het pluizenfilter) moet overeenkomen met dat van het plaatselijke elektriciteitsnet.

Wees in de backamer en andere natte ruimten altijd extra voorzichtig met elektriciteit en zorg er voor dat u droge handen heeft bij de aanraking van elektrische apparaten.

Wij raden het gebruik van verlengsnoeren sterk af.

Het vullen van de trommel

De machine heeft een capaciteit voor 5 kg droog wasgoed. Houdt rekening met de vuilgraad. Bij zeer vuil wasgoed vult u de machine wat minder, zodat het sop makkelijk overal kan doordringen. Bij synthetische weefsels en wollen stoffen niet meer dan voor de helft van de maximale capaciteit vullen (ca. 2 kg).

Een te volle trommel heeft een slechter wasresultaat tot gevolg. Grote en kleine stukken wasgoed zorgen samen in een trommel voor een nog beter wasresultaat.

Centrifugeren en onbalanscorrectie

Een goede verdeling van het wasgoed in de trommel is zéér belangrijk. Lees daarom de onderstaande aanwijzingen.

- Leg het wasgoed losjes in de trommel en verdeel het over het gehele oppervlak. Wanneer het wasgoed zich niet goed over de trommel kan verdelen zal de wasautomaat in onbalans raken.

• Als het balans controle- en correctiesysteem de onbalans vaststelt, zal het proberen het wasgoed opnieuw over de trommel verdelen.
• Indien het niet lukt de was redelijk te verdelen, zal de machine met een lager toerental dan was ingesteld of zelfs in het geheel niet centrifugeren. Dit laatste om schade aan het apparaat of de omgeving te voorkomen.
• Onbalans kan ontstaan door onderbelading met bijv. één enkel stuk wasgoed, voeg in dat geval extra wasgoed toe. Onbalans kan ook ontstaan door ongelijkmatige belading bijv. een groot stuk wasgoed wat véél water opneemt.

Belading van de machine

In verband met overbelasting van de motor dient u rekening te houden met de belading van stoffen die veel water opnemen (z.g.n. absorberende stoffen) zoals bijv. badhandoeken, badlakens, plaids enz. en stoffen die minder water opnemen zoals bijv. katoen, linnen enz. Uw machine heeft een maximale beladingscapaciteit van 5 kg droog wasgoed. De verhouding tussen stoffen die veel water opnemen en dus veel zwaarder zullen worden en stoffen die minder water opnemen, dient dan ook bijv. ca. 2 kg. katoen en 2,5 kg badhandoeken enz. te zijn. Een belading met alleen stoffen die veel water opnemen kan overbelasting van de motor tot gevolg hebben. Wij adviseren, uit milieu oogpunt, om een wasbeurt zoveel mogelijk met volle belasting in plaats van wasbeurten met gedeeltelijke belasting uit te voeren.

Wasmiddellade

fig. 6

De wasmiddellade heeft drie vaste vakken (zie fig.):

1. Voor bio- en voorwas.
2. Voor hoofdwas.
3. Voor naspoelmiddel/wasverzachter.

Als losse accessoire is een inzetbakje (4) voor vloeibaar wasmiddel meegeleverd. Dit inzetbakje dient bij gebruik op de juiste wijze (het nokje met de tekst max. naar voren en de lip aan de rechterkant) in het hoofdwasreservoir (vak 2) geplaatst te worden en wordt aanbevolen door de wasmiddelenfabrikant voor programma's zonder voorwas. Het woord max aan de voorkant van het inzetbakje geeft aan tot welke hoogte het bakje maximaal gevuld mag worden. Voor de juiste hoeveelheid vloeibaar wasmiddel volgt u de aanwijzingen op zoals aangegeven op de verpakking.

Let op: Wanneer waspoeder wordt gebruikt, dient u het vloeibaar wasmiddel inzetbakje (4) te verwijderen! Als het inzetbakje niet op de juiste wijze in vak 2 geplaatst is, bestaat de mogelijkheid dat de wasmiddellade niet meer geopend kan worden.

• Om de vakken te kunnen vullen dient de wasmiddellade, tot aan de blokkade, te worden uitgetrokken.
• De vakken worden voor het begin van het wasprogramma gevuld.
• Voor het in werking stellen van de machine moet de wasmiddellade weer in z'n geheel naar binnen geschoven worden en mag, zolang de machine zich met water vult, niet meer uitgetrokken worden.
• Het verdient aanbeveling, door het regelmatig afspoelen met water, de vakken (reservoirs) te reinigen van eventueel aangekoekte wasmiddelresten.
• Voor het reinigen van vak 3 ( wasverzachtervak) kan het bovengedeelte, door het aan de lip naar boven te trekken, worden uitgenomen.
• U kunt de wasmiddellade uit de machine halen, door deze lade in geheel uitgetrokken stand iets op te lichten, de lade uit de blokkade te halen en hem daarna uit de machine te trekken.
• De lade wordt weer teruggeplaatst door hem in een iets schuine stand (naar boven), tot voorbij de blokkade, weer in de machine terug te schuiven.

Gebruik van wasmiddel

Gebruik alleen schuimremmende wasmiddelen die speciaal voor trommelwasmachines in de handel zijn. De hoeveelheid kunt u van de verpakking aflezen. Voor bonte was, kreukherstellende was, fijne was en wolwas raden wij u aan een speciaal wasmiddel te nemen. Voor de nabehandeling dient u bij voorkeur vloeibare middelen te gebruiken (wasverzachter).

De hoeveelheid wasmiddel hangt af van:

a. De hoeveelheid was.

b. De vuilgraad van uw was.

c. De hardheid van het water.

d. Het soort wasmiddel.

(Zie ook op de verpakking van de wasmiddelfabrikant.)

Het wasresultaat hangt ook af van de juiste hoeveelheid wasmiddel. Te veel wasmiddel kan een grote hoeveelheid schuim veroorzaken. Hierdoor verliest het wasmiddel aan reinigingskracht. Te weinig wasmiddel veroorzaakt vlekken e.d. die slechts moeizaam verwijderd kunnen worden.

De hardheid van het water kunt u bij het plaatselijke waterleidingsbedrijf opvragen. Bij zeer hard water kunt u het beste een onthardingsmiddel aan uw wasmiddel toevoegen. Wij wijzen u er op, dat in combinatie met het gebruik van moderne wasmiddelen en high-tech wasautomaten het voor 60° of zelfs 40° niet nodig is om met een hogere, dan door de wasmiddelfabrikant aangegeven temperatuur-instelling te wassen. Ook zal in de praktijk een voorwasprogramma vaak niet nodig zijn.

Inschakelen van de wasmachine

Prent u zich voor het inschakelen van de machine de volgende handelingen in een vaste volgorde in het hoofd, er kunnen dan geen vergissingen of moeilijkheden ontstaan:

• Wastrommel vullen en deur sluiten;
• Kraan geheel opendraaien;
• Programmaknop naar rechts draaien en op het gewenste (was)programma instellen. Heeft u de knop per ongeluk tot voorbij het juiste programma gedraaid, draai

dan niet terug, maar draai naar rechts door tot u weer op het juiste punt bent belandt;

• Thermostaat instellen en druktoetsen 3, 4, 5, 6 naar keuze indrukken
• Machine aanzetten door het uittrekken van het middelste knopgedeelte (fig. 1:9), waarna het controlelampje (fig. 1:2) gaat branden.

Uitschakelen van de wasmachine

• Druk de Aan/Uit toets in.
• Duw het middelste knopgedeelte (fig. 1:9) terug in het paneel om het apparaat uit te zetten, waarna het controle-lampje (fig. 1:2) dooft.

N.B. De wasmachine is van een electrische deurver-grendeling voorzien, die het openen van de vuldeur tijdens het wassen voorkomt. Na afloop van het programma kan de vuldeur na ± 2 minuten geopend worden.

Onderhoud

Door de toepassing van niet-roestende materialen en de bescherming van de buitenmantel door hoogwaarde lakken, zijn bijzondere maatregelen voor het onderhoud van de machine niet nodig. U kunt volstaan met na het wassen de machine met een vochtige doek af te nemen. Desgewenst kunt u van tijd tot tijd het lakwerk ook met een goede boenwas of autowas behandelen. Gebruik echter nooit schurende middelen. Laat na het wassen de deur een poosje enigszins open staan, zodat rubber delen in het apparaat goed kunnen drogen.

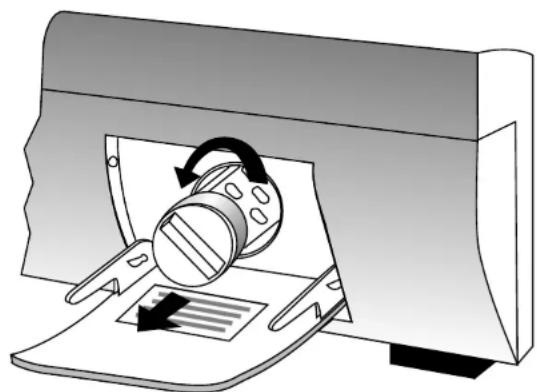

Het pluizenfilter (fig. 7)

Het pluizenfilter dient om verstopping van de afvoerpomp te voorkomen en moet na elke 2 of 3 keer wassen schoongemaakt worden. Door het klepje te openen en de knop een slag naar links te draaien, kunt u het filter uit de machine halen. Schoonspoelen onder een flinke straal water en daarna terugplaatsen, waarbij u er op moet letten dat het merkteken op het filter samenvalt met het filterhuis.

LET OP: Voor u het filter eruit neemt, doet u er goed aan een bak onder het filterhuis te zetten, om het in de pomp achtergebleven water op te vangen.

Voorbereiding van het wasgoed sorteren

Let bij het sorteren van uw wasgoed op de behandelings-etiketten of labels van de textielfabrikant in uw wasgoed. Er zijn vier groepen, welke altijd afzonderlijk gewassen dienen te worden:

• witte was
• niet kleurechte bonte was
• kleurechte bonte was
• fijne was (zijde, nylon enz.)

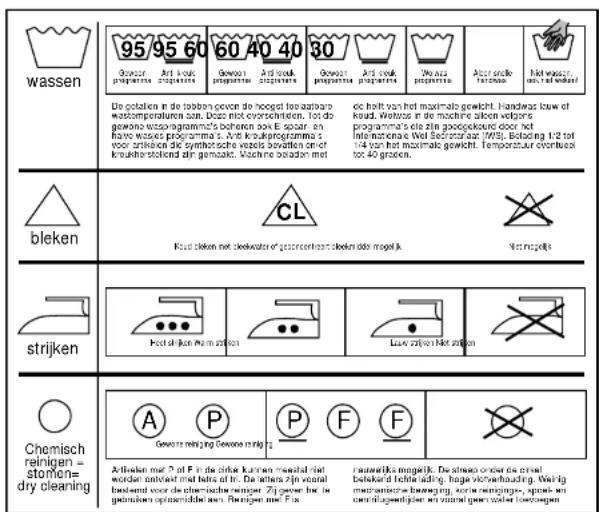

Internationale behandelingsvoorschriften

Tips:

• Bonte en witte was nooit bij elkaar wassen. De witte was zal dan een grauwe kleur gaan vertonen;
• Nieuwe bonte was kan kleur afgeven. U doet er beter aan deze was eerst apart te wassen;
• Kleding en wasgoed van wol moeten voorzien zijn van het officiele wolmerk en de toevoeging "vervilt niet", "wasmachine bestendig" of iets dergelijks;
• Wollen wasgoed alleen voorzien van het wolmerk is niet geschikt om in een wasmachine te wassen;
• Gordijnen en synthetisch materiaal moet zeer voorzichtig behandeld worden;
• Zorg ervoor dat alle zakken leeg zijn. Knoop banden en ceintuurs vast, trek ritssluitingen dicht en controleer op loszittende knopen.

Vlekkentips

Hardnekkige vlekken kunt u het best voor het wassen verwijderen en wel zo snel mogelijk. Verse vlekken laten zich namelijk makkelijker weghalen dan oude vlekken.

• Bloedvlekken:
  Met koudwater en zeep behandelen.
• Vlekken van viltstiften, ballpoints, kleurstiften, verf:
  Behandelen met alcohol of ontkleurder.
• Vetvlekken:
  Het vet verwijderen met benzine of tetra.

• Grasvlekken:
  Behandelen met ontkleurder.

• Koffie, thee, cacao, fruit en rode wijn vlekken: Witte katoenen weefsels en met indanthreen gekleurde stukken wasgoed behandelen met chloor. Lichte vlekken lossen op tijdens het wassen.

• Kleefstof, lijm: Behandelen met aceton.
• Make-up vlekken: De vlekken met een vlekkenmiddel verwijderen. Hardnekkige vlekken in verdund chloor nabehandelen.
• Teervlekken: Met een vlekkenmiddel, alcohol of benzine voorbehandelen, daarna met zachte zeep inwrijven.

Volg bij het gebruik van vlekkenmiddelen de gebruiks-aanwijzing altijd stipt op en wees er voorzichtig mee, deze middelen zijn brandbaar. Wij adviseren u na behandeling met deze middelen het wasgoed te laten drogen in de buitenlucht, ook kunnen deze middelen de kleur van de stof weleens aantasten, probeer het daarom altijd eerst op een niet in het zicht vallend plekje (zoom, binnennaad). Gebruik ontkleuringsmiddelen e.d. nooit in de wasmachine.

Storingen en mogelijke oorzaken

Reparaties aan onze wasautomaten mogen alleen worden uitgevoerd door onze eigen monteurs, reparaties door derden of uzelf kunnen leiden tot het opheffen van de lopende garantietermijn. Een aantal storingen kunt u echter zonder probleem zelf verhelpen:

Het programma begint niet:

• deur niet goed gesloten
• stekker te los in het stopcontact
• zekeringen/stoppen niet in orde

Apparaat neemt geen water:

• kraan niet opengedraaid
• er blijft wasmiddel in wasmiddellade achter.
• zeefjes + slangen schoon
• zeepbak goed schoon
• verkeerd wasmiddel (sommige wasmiddelen kunnen gaan plakken)
• teveel wasmiddel gebruikt.

Wasverzachter wordt niet of gedeeltelijk meegenomen:

• er is hevelwerking ontstaan.
• dit betekend dat er te weinig wasverzachter gebruikt wordt waardoor het water niveau niet hoog genoeg stijgt waardoor de dop niet naar boven gaat en de wasverzachter niet of gedeeltelijk wegloopt.)

Wasverzachter wordt direct meegenomen:

- er wordt te veel wasverzachter in het vak gedaan, waardoor het wasverzachterniveau te hoog stijgt en de wasverzachter direct wegloopt.

Water wordt niet weggepompt:

• afvoerpomp verstopt
• filter verstopt

26 W 5080

W 5080 27

• centrifuge stoptoets (indien aanwezig) ingedrukt dit blokkeerd de centrifuge gang
• apparaat centrifugeert niet voldoende
• te zwaar beladen
• teveel grote stukken wasgoed in de trommel.

FRENKO SERVICE DIENST

Postbus 50043

1305 AA ALMERE

Telefoonnr: 036-5314484

Faxnr: 036-5319272

Eigen aantekeningen Wasautomaat centrifugeert niet:

Programmakeuzeknop	Max.kg.wasgoed	Thermo-staattoets
1. Witte was, zeer vuil met voorwas	5	90°	x	x	x	x
1. Bonte was, kleurecht, zeer vuil met voorwas	5	60°	x	x	x	x
1. Bonte was, niet kleurecht zeer vuil met voorwas	5	40°	x	x	x	x
2. Witte was, zeer vuil	5	90°	x	x	x	x
2. Bonte was, kleurecht zeer vuil	5	60°	x	x	x	x
2. Bonte was, niet kleurecht zeer vuil	5	40°	x	x	x	x
3. Bonte was, kleurecht normaal vuil*	5	60°	x	x	x	x
3. Bonte was, niet kleurecht normaal vuil	5	40°	x	x	x	x
4. Spoelen	5	-	x	x	x	x
5. Veredelen	5	-	•	x	x	x
6. Centrifugeren	5	-	•	x	x	x
7. Synthetische was, wit met voorwas	1,6	60°	•	x	x	x
7. Synthetische was, bont met voorwas	1,6	40°	•	x	x	x
8. No-iron	1,6	40°	•	x	x	x
8. Tere synthetische was	1,6	40°	•	•	x	o
9. Spoelen	1,6	-	•	x	x	x
10. Veredelen	1,6	-	•	x	x	x
11. Leegpompen en centrifugeren	5	-	•	x	x	x
12. Wolwas, warm	1,0	30°	•	•	x	x
12. Wolwas, koud	1,0	0°	•	•	x	o
13. Leegpompen en centrifugeren	1,0	-	•	x	x	x

x = Toets naar keuze indrukken, • = Toets niet indrukken, o = Toets indrukken
* Programma 3 is het basis programma voor het energielabel conform EEG standaard EN 60456.

1 2 3 Voorwas, afpompen, hoofdwas, afpompen,spoelen, veredelen en centrifugeren

1 2 3 Voorwas, afpompen, hoofdwas, afpompen,spoelen, veredelen en centrifugeren

1 2 3 Voorwas, afpompen, hoofdwas, afpompen,spoelen, veredelen en centrifugeren

- 2 3 Hoofdwas, afpompen, spoelen, veredelenen centrifugeren

- 2 3 Hoofdwas, afpompen, spoelen, veredelenen centrifugeren

- 2 3 Hoofdwas, afpompen, spoelen, veredelenen centrifugeren

- 2 3 Hoofdwas, afpompen, spoelen, veredelenen centrifugeren

- 2 3 Hoofdwas. afpompen, spoelen, veredelenen centrifugeren

- - 3 Spoelen, veredelen en centrifugeren

- - 3 Veredelen en centrifugeren

- - Centrifugeren

1 2 3 Voorwas, afpompen, hoofdwas, afpompen,spoelen, veredelen,afpompen en centrifugeren

1 2 3 Voorwas, afpompen, hoofdwas, afpompen,spoelen, veredelen, afpompen en centrifugeren

- 2 3 Hoofdwas, afpompen, spoelen, veredelenalpompen en centrifugeren

- 2 3 Hoofdwas, afpompen, spoelen,veredelen, afpompen en centrifugeren

- - 3 Spoelen, veredelen, afpompen encentrifugeren

- - 3 Veredelen, afpompen en centrifugeren

- - Afpompen en centrifugeren

- 2 3 Hoofdwas, afpompen, spoelen,veredelen, afpompen en centrifugeren

- 2 3 Hoofdwas, afpompen, spoelen,veredelen, afpompen en centrifugeren

- - - Afpompen en centrifugeren

W 5080

W 5080 31

Energie- en waterverbruik informatie

Voorbeelden gemeten bij maximale belading conform de EEG-standaard EN 60456.

* Programma 3 met 60' is het basisprogramma voor het energielabel conform EEG-standaard EN60456.

1. Witte was, zeer vuil 95° 1.650 kWh 54 ltr

3.* Bonte was, kleurecht 0.950 kWh 49 ltr. normaal vuil 60'

1. Bonte was, niet kleurecht 0.577 kWh 50 ltr. normaal vuil 40°

2. Kreukherstellend 0.467 kWh 48 ltr. (no-iron) 40'

3. Tere synthetische was 30° 0.392 kWh 48 ltr.

12.Wolwas, warm 30°

0.251 kWh 48 ltr.

Lege pagina

W 5080

Table des matières

geletten, worden voorlijkosten in rekening gebarcht.

bezoek(en), wawabi de aanvager(ster) niet thuis wortl en voor (sen) aanvagerado(s) en teolorn aanvagerang(s)

7 Voor daden of verzimuter van ondergelechten, die waiden zijn aan grove schuld of opter, beheld voorzover die gevolge hebben, is ondergeletende niet verantwoordelijk. 8 Foot (see) andere daties en leven van ondergoelondel.

verenged.

1. Garden binen de garantie termijn reparties worden

2. Wanner door omstandigheden het loeslei, of onderdeen daarvan, ler kering of reparte moet worden verzonden, dient dit na voortaand overing FRANCO te geschäden met blovoeging van het garantiebewijs en aankooplaktur.

GARANTIEBEWIJS

toesterming van ondergetekende

worden gemarak indien aan het appraisal veranderingen zijn ansergeacht of blourea perieteries zijn uitvoored zoordar

varvansziny topeceverik iner-haenswimg van de geburksaanwijzing. Evenmin kan ansprak op garante

een verkeerde netspanning, kennelleke ruwe behandeling vonordizing processologically with each formatting work as of

oondeer dan ondergekerende net gevolg is van onderdekundig gebruik of mistruik, zoals aan onoordekundig gebruik of mistruik, zoals aan

1. Aansprack of guarantee very well wanner het defekt naar het

ondergetende.

zonder berekening van abelsloon en eventueel te

Stomigen gequende net estir jahr. Op version van het garantiebewijs met aankoopakluur worden gerapareid

ruimen word gebruikl.

indien het toestel industrieel of in gemeenschappelleke

voor werk en voor onderdien van glas, rubber en kunstot. De gerantieermilin is berekti tot 6 maanden

tegen material-en/ol tabucagetouten. De garante gelo

1. Big normal housewife gebuik en onderwould wort het approxat adequende 12 maarden na aankoop geeraandeed

120704 JPRDSUAGI

alle normale elisen van buikbaarhield, betouwbaarhield en

1. Ondergetevende verkaart dat dit appraisal voor het verlaen van de fablek nauweering is negatively erd en

GARANTBEPAUIGEN (voor garantiebewijs ze achertelad)
