W-212 - Wasmachine Edy - Gratis gebruiksaanwijzing en handleiding

Producttype	Frontlader wasmachine
Merk	Edy
Model	W-212
Afmetingen (H x B x D)	85 x 60 x 55 cm
Gewicht	64 kg
Wascapaciteit	5 kg (droog wasgoed)
Voeding	230 V ~ 50 Hz, 2100 W
Waterdruk	Min 0,05 MPa - Max 1 MPa
Maximale centrifugesnelheid	1200 toeren/min
Aantal programma's	10 (Wit/Kleuren, Strijkvrij, Fijne was, Wol, Handwas, Snel, Koud, Spoelen, Afpompen+Centrifugeren, Stop)
Extra opties	Voorwas, Intensief wassen, Geen centrifugeren
Wasmiddeltype	Poeder of vloeibaar (met meegeleverd scheidingsmiddel)
Wasmiddellade	3 vakken (voorwas, hoofdwas, wasverzachter)
Onbalanscorrectie	Ja, automatisch systeem
Pluizenfilter	Ja, bereikbaar via klep linksonder
Verstelbare voeten	Ja, 4 voeten met tegenmoeren
Transportbeveiliging	4 bouten verwijderen voor gebruik; doppen meegeleverd
Klantendienst	FRENKO NV, Hundelgemsesteenweg 105, 9820 Merelbeke, België, Tel. [phone]
Garantie	Garantiebewijs inbegrepen
Recycling	Conform WEEE; niet bij het huisvuil gooien

Veelgestelde vragen - W-212 Edy

Hoe verwijder ik de transportbouten?

Draai de 4 bouten aan de achterkant van het apparaat los met een dopsleutel, sluit de gaten af met de meegeleverde plastic doppen. Bewaar de bouten voor toekomstig transport.

Wat te doen als het programma niet start?

Controleer of de deur goed gesloten is, de stekker in het stopcontact zit, de zekeringen in orde zijn en de waterkraan open is.

Hoe gebruik ik vloeibaar wasmiddel?

Schuif de meegeleverde scheiding in de rails in het midden van vak 2 van de wasmiddellade. Giet het vloeibare wasmiddel in het voorste gedeelte van het vak. Let op: gebruik geen vloeibaar wasmiddel als u de start uitstelt.

Hoe reinig ik het pluizenfilter?

Plaats een bakje onder de klep (linksonder), open de klep, draai het filter naar links en verwijder het. Spoel het af onder stromend water, plaats het terug door de markeringen uit te lijnen.

Waarom loopt het water niet weg?

Controleer of het pluizenfilter en de afvoerpomp niet verstopt zijn. Reinig het filter indien nodig.

Hoe stel ik de machine waterpas?

Gebruik de 4 verstelbare voeten om oneffenheden in de vloer te compenseren. Draai de tegenmoeren stevig vast na het afstellen om trillingen en lawaai te voorkomen.

Wat te doen als de machine niet centrifugeert?

Controleer of de optie 'Geen centrifugeren' niet is ingeschakeld. Als het onbalanscorrectiesysteem is geactiveerd, verdeel het wasgoed beter. Reinig ook het waterinlaatfilter.

Hoe behandel ik hardnekkige vlekken voor het wassen?

Gebruik een geschikt vlekkenmiddel (alcohol voor inkt, benzine voor vet, verdund chloor voor fruitvlekken). Test altijd op een verborgen plek. Doe nooit vlekkenmiddel in de machine.

Waar vind ik informatie voor de klantendienst?

De contactgegevens staan op de servicesticker, vaak op de achterkant van het garantiebewijs. Neem contact op met FRENKO NV op 09-2111100 of bezoek www.edy.be.

Hoe recycle ik mijn oude wasmachine?

Gooi het niet bij het huisvuil. Lever het in bij een milieupark of containerpark. Neem contact op met uw afvalophaaldienst voor meer informatie.

GEBRUIKSAANWIJZING W-212 Edy

© En publikate van BV Verkoopmaatschappi Frenko.

人口三

Mode d'emploi

GEBRUIKS AANWIJZING

EDY

ELEKTRONISCHE

WASAUTOMAAT

LAVE-LINGE

W-212

W-212

Inhoudsopgave

pag.
Technische gegevens 4
Beschrijving machine en bedieningspaneel ......6
Het verwijderen van de transportbeveiliging .....13
Opnieuw aanbrengen van de transportbeveiling ...14
Het plaatsen 14
Belangrijke instructies en waarschuwingen .....15
De toevoerslang 17
De afvoerslang 18
Elektrische aansluiting ....19
Het vullen van de trommel 19
Centrifugeren en onbalanscorrectie ....19
Belading van de machine ....20
Wasmiddellade 21
Gebruik van wasmiddel 22
Aanzetten van de wasmachine 23
Uitzetten van de wasmachine 24
Onderhoud 25
Tips 25
Het pluizenfilter 26
Voorbereiding van het wasgoed sorteren .....27

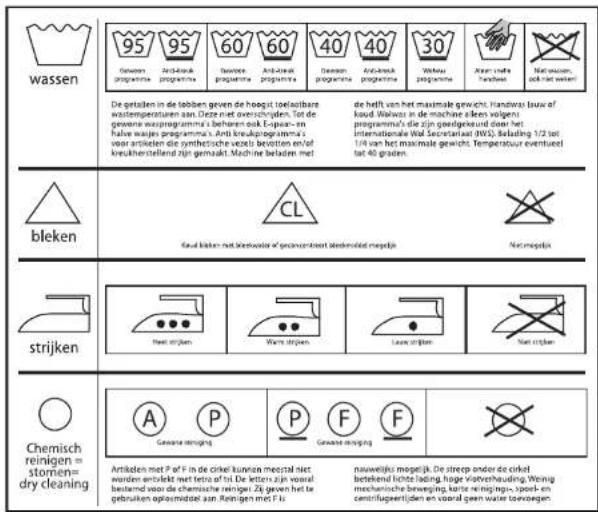

Internationale behandelingsvoorschriften .....27
Vlekkentips 28
Storingen en mogelijke oorzaken ....29
Service aanvraag 32
Energie - en waterverbruik 33
Recycling 34
Programmabeschrijving 36/37

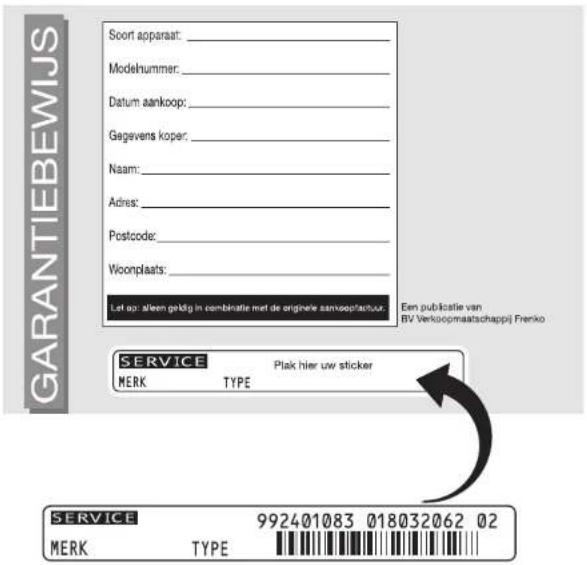

Garantiebewijs

Geachte gebruiker,

Onze gelukwens met uw keuze van deze wasautomaat. Bedenk echter wel, dat een apparaat alleen goede diensten kan leveren, als het goed geïnstalleerd en bediend wordt. Wij raden u aan, voor het in gebruik nemen van deze wasautomaat, eerst zorgvuldig alle aanwijzingen en adviezen in deze gebruiksaanwijzing door te lezen.

Attentie

Elke wasautomaat is in de fabriek grondig getest en gecontroleerd. Hierdoor is het mogelijk, dat u nog wat achtergebleven water in het apparaat kunt aantreffen, dit is een normaal verschijnsel.

Belangrijk

Maak een afgedankt apparaat onbruikbaar door het netsnoer af te knippen en de sluiting van de deur(en) onklaar te maken. Voorkom zo, dat kinderen in een oud apparaat kruipen en daarbij hun leven op het spel zetten. Het is niet toegestaan een oud apparaat bij het huis- of grofvuil te zetten. Lever een oud apparaat in bij het gemeentelijk grofvuildepot of laat het ophalen. Informatie over inzamelplaatsen en afhaaltijden is verkrijgbaar bij uw plaatselijke reinigingsdienst. Alle kunststof onderdelen zijn voorzien van internationaal gehanteerde codes. Door deze codering en gesorteerd schoon afval is een goede recycling mogelijk.

W-212

W-212

5

Technische gegevens

Afmetingen:

Hoogte 85 cm

Breedte 60 cm

Diepte 55 cm

Gewicht 64 kg

Capaciteit:

Max. vulgewicht (droog wasgoed) 5 kg

Centrifuge toerental p/min. 500/1200

Opgenomen vermogen:

Aansluitwaarde 2100 W

Energieverbruik zie energielabel

Wisselspanning: 230V/50 Hz.

Waterdruk:

Minimaal (0,5 Atm) 0,05 MPa

Maximaal (10 Atm) 1 MPa

Tenminste zekeren met 10 Amp.

• Dit apparaat voldoet aan EEG/87/308 (VDE) radioontstoringsrichtlijn en CE-standaard.
• Let op, deze machine dient op een randaarde wandcontactdoos aangesloten te worden.
• Deze wasmachine is alléén bestemd voor huishoudelijk gebruik.

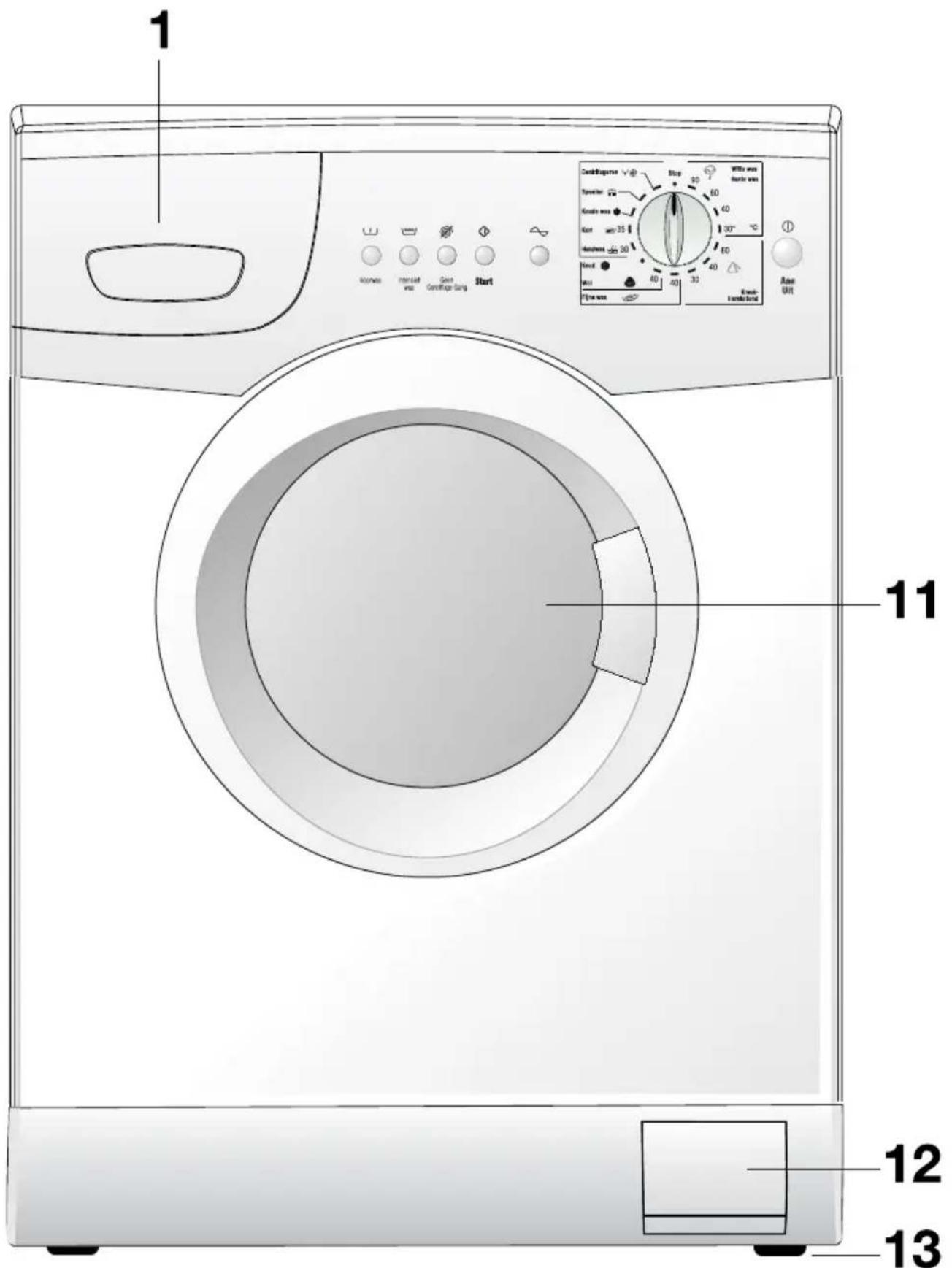

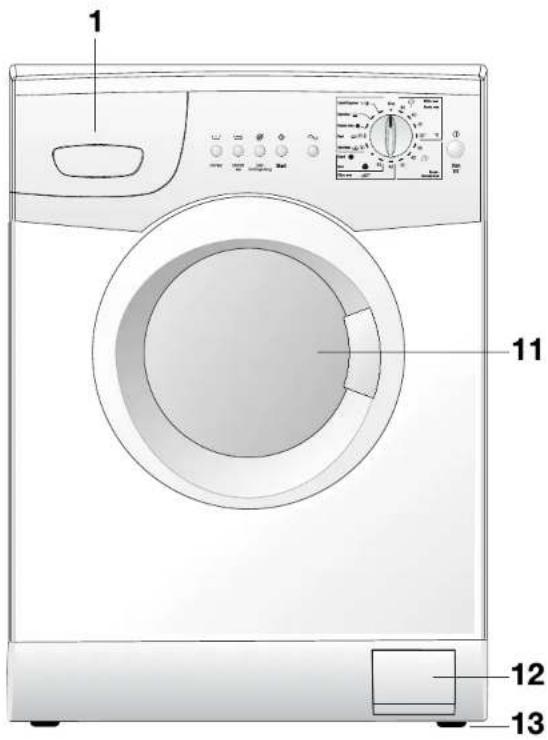

fig. 1

Beschrijving machine en bedieningspaneel

De wasmiddellade (fig. 1:1), aanwezig in de voorkant van de machine, is voorzien van drie verschillende vakken voor de diverse soorten wasmiddelen:

- vak 1 (fig. 6:1) is voor het voorwasmiddel.

- vak 2 (fig. 6:2) is voor het hoofdwasmiddel en na het plaatsen van een verdeelschotje (4) ook voor een vloeibaar wasmiddel geschikt (fig. 6S).

- vak 3 (fig. 6:3) is voor de wasverzachter.

In vak 2 is, in de rand van de voorzijde, een los verdeelschotje (fig. 6:4) aanwezig. Dit is, om na plaatsing, het gebruik van vloeibaar wasmiddel mogelijk te maken.

Zorg, dat tijdens het vullen van de onderlinge vakken er géén overloop is van vloeibaar wasmiddel, wasverzachter of poeder enz. in de andere vakken.

Gebruik géén vloeibaar wasmiddel als u gebruik maakt van een vertraagde (latere) start van de wasmachine.

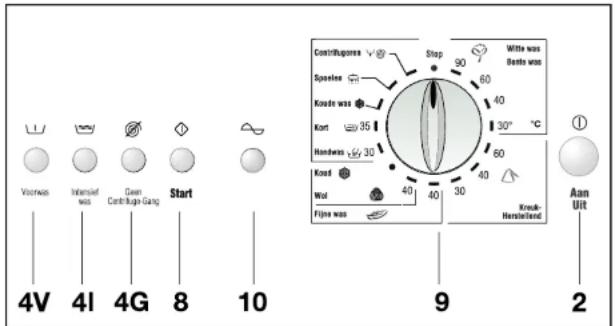

2. toets Aan/Uit ①

Na het indrukken van de toets (fig. 2:2) is de machine Aan en het controlelampje (fig. 2:10) verlicht.

Door het nogmaals indrukken zet u de machine Uit.

Let op, met deze toets start u g é é n programma's.

4. groep van drie toetsen voor extra functies

Voorwas 4V 📊 - Intensief was 4I ≈ en Geen Centrifuge-Gang 4G 🌐

Als een extra functie wordt bijgekozen (bijv. 4V-4I-4G), is de ingedrukte toets verlicht.

Als een toets per ongeluk is ingedrukt of niet meer nodig is, kan door opnieuw indrukken van de betreffende toets een eerdere opdracht ongedaan gemaakt worden.

Afhankelijk van het hoofdwasprogramma (fig. 2:detail) moet een extra functie(s) pas worden bijgekozen nadat het hoofdwasprogramma is ingesteld en vóór de toets Start (fig. 2:8) wordt ingedrukt.

Om uw wasgoed te beschermen zijn de extra functies welke binnen het gekozen hoofdwasprogramma niet uitvoerbaar zijn ook niet aankiesbaar. U merkt dit door het niet verlicht zijn van de betrokken toets na het indrukken (zie ook Programmatabel).

toets Voorwas 4V

Als deze extra functie is gekozen, draait de machine een voorwas op maximaal 40 °C. Deze functie kan alléén worden gebruikt voor Witte/Bonte was (katoen) en Kreukherstellende was (synthetisch).

Attentie: zorg dat het voorwasmiddel in het voorwasmiddelvak (fig. 6:1) van de wasmiddellade (fig. 6) terecht komt.

Als deze extra functie is bijgekozen, draait de machine een was op een eerder ingestelde temperatuur (fig. 2:detail) en gedurende een langere tijd. Het wasmiddel kan dan intensiever inwerken op de was. Deze extra functie kan worden gebruikt voor Witte/Bonte was (katoen) en Kreukherstellende was (synthetisch).

Geen Centrifuge-Gang 4G

Meestal wordt centrifugeren/toerental door de machine automatisch ingesteld aan de hand van het gekozen hoofdwasprogramma.

Als deze extra functie is bijgekozen (toets verlicht), zal de machine het ingestelde hoofdwasprogramma afwerken zonder te centrifugeren.

8. toets Start ◇

Kies altijd eerst een hoofdwasprogramma (fig. 2:9). Na het indrukken van de toets (fig. 2:8), is deze verlicht en gaat het ingestelde wasprogramma van start.

10. Controlelamp Aan/uit

Gaat branden als de toets Aan/uit (fig. 2:2) is ingedrukt.

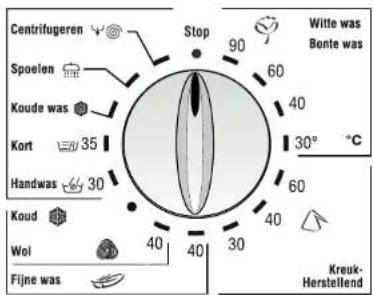

De Knop alleen bij een uitgezet apparaat verdraaien. Met de programmakiezer (fig. 2:detail) bepaalt u hoe het wasproces zal verlopen. Kies een hoofdwasprogramma door de programmaknop naar links of rechts te verdraaien. De gekozen instelling kunt u, indien gewenst, nog met één of meer extra functies aanvullen (zie 4V-4I-4G). Op de programmakiezer voorkomende wasprogramma's:

Witte was/Bonte was

Hoofdwas voor witte/bonte was (katoen) van 30 tot 90°C.

KreukHerstellend

Hoofdwas voor kreukherstellende was (synthetisch) van 30 tot 60°C.

Fijne was

Hoofdwas voor fijne was op 40°C. Voor alle fijne textiel, zoals gordijnen/vitrages enz.

Wol

Hoofdwas (40°C - Koud) voor in de machine

wasbare wol voorzien van het wolmerk en aanduiding "krimpvrij" of "wasmachine veilig". Ook voor erg tere was.

Handwas

Gemengde weefsels 30°C. Vervangend programma voor handwas.

Kort

Programma met een verkorte wastijd (40 minuten) en een max. temperatuur van 40°C. Voor kleinere hoeveelheden licht vervuild wasgoed. Een mogelijk bij te kiezen extra functie is Geen Centrifuge-Gang (4G).

Koude was

Wol - koud, voor fijne weefsels. Een mogelijk bij te kiezen extra functie is Geen Centrifuge-Gang (4G).

Spoelen

Voor wasgoed dat met de hand gewassen is en alleen maar gespoeld en gecentrifugeerd hoeft te worden.

Centrifugeren en Afpompen

Het wasgoed wordt na ieder basisprogramma gecentrifugeerd, behalve als er gekozen is voor de extra functie Geen Centrifuge-Gang (4G).

Stop

Met deze functie stopt en reset u de machine voor een "een noodgeval" tijdens een draaiend wasprogramma. De toets Start (fig. 2:8) knippert hierna. Kies een (nieuw) wasprogramma. Controleer of er nog voldoende wasmiddel aanwezig is en vul dit zo nodig bij. Druk de toets Start (fig. 2:8) opnieuw in.

Waarschuwing: Gebruik de Stop functie alléén als het al draaiende wasprogramma niet langer dan 3 minuten daarvoor is gestart. De vuldeur (fig. 1:11) kan, door de deurbeveiliging, pas na 2 minuten geopend worden.

11. Vuldeur trommel

De vuldeur is voorzien van een beveiliging. Als het wasprogramma klaar is kan, na 2 minuten, de vuldeur worden geopend. Open de vuldeur (fig. 1:11) door deze aan de handgreep naar u toe te trekken.

12. Pluizenfilter

Het pluizenfilter (fig. 7A en 7B) is bedoeld om grove pluis en rafels in op te vangen, kortom om verstopping van de waterafvoerpomp te voorkomen. Controleer regelmatig of het filter schoon is, plaats hierbij een (water)opvangbak onder de klep (fig. 1:12). Open de klep, zorg hierbij dat de machine uit is en haal het filter met een draaiende beweging naar links het pluizenfilter uit de machine. Spoel het filter onder de kraan goed schoon. Zorg dat, bij terugplaatsen van het filter, het merkteken op het filter samenvalt met dat op het filterhuis. Een label op de binnenkant van de klep (fig. 7B), is voorzien met technische gegevens van de machine.

13. Stelpoten

Stel met behulp van de vier in hoogte verstelbare poten de machine nauwkeurig waterpas. Draai daarna na de vier contramoeren stevig aan (zie fig. detail). Plaats de machine op een vaste en stabiele ondergrond.

fig. detail

Lege pagina

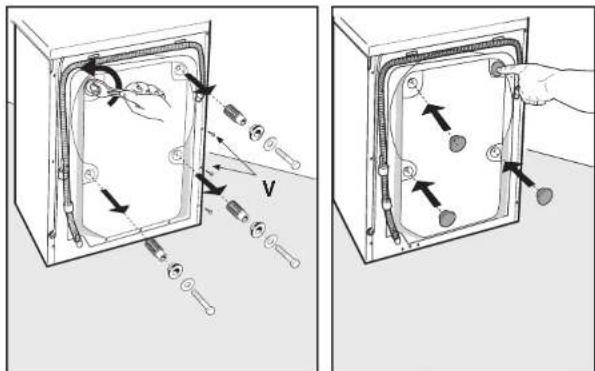

Het verwijderen van de transportbeveiliging.

Vóór de wasmachine in gebruik genomen kan worden, moeten eerst de vier transportbouten aan de achterkant van het apparaat verwijderd worden (fig. 3A).

De wastrommel is voor het transport vastgezet met vier bouten en toebehoren; moeren, ringen, bussen enz. (fig. 3A). Verwijder, vóór u de machine voor de eerste keer gebruikt, de vier aangegeven bouten enz. (fig. 3A) met een goed passende (steek)sleutel.

Bewaar, na het losdraaien en verwijdereren van de vier transportbouten enz. deze onderdelen voor hergebruik

bijv. tijdens een verhuizing. De door het verwijderen van de transportschroeven ontstane openingen kunt u afdichten met de vier meegeleverde kunststof doppen (fig. 3B).

Opnieuw aanbrengen van de transportbeveiliging

Verwijder de doppen (fig. 3B) uit de openingen van de transportbeveiliging (fig. 3A).

Bevestig op juiste wijze de 4 transportschroeven met toebehoren en afstandhouders in de openingen (fig. 3A) en draai de schroeven handvast aan.

Attentie:

Indien door het niet navolgen van de transportbeveiliging-verwijder-voorschriften schade ontstaat, wijst de leverancier alle verantwoordelijkheid hiervoor af.

Het plaatsen

De machine kan in de keuken, de badkamer of elders worden geplaatst, waar een kraan, een afvoermogelijkheid en een randgeaarde wandcontactdoos of trekschakelaar aanwezig is.

Om het apparaat waterpas te stellen kunt u gebruik maken van de verstelbare poten, zorg ervoor dat de contramoeren goed aangedraaid worden. Een goede afstelling bevordert het juiste functioneren van het apparaat. (zie fig. detail)

Let op:

- Het aansluitsnoer en stekker van het apparaat moeten ook na de installatie altijd bereikbaar zijn.

- Het vervangen van het aansluitsnoer dient altijd door onze erkende Service Dienst te gebeuren.

Belangrijke instructies en waarschuwingen

• Zorg dat te wassen textiel volgens het wasetiket van de fabrikant wordt gewassen. Volg verder de in de gebruiksaanwijzing verstrekte instructies om schade aan het wasgoed en de wasautomaat te voorkomen.
• Controleer, vóór u de machine vult, of de zakken van kledingstukken leeg zijn, ritssluitingen gesloten en loszittende knopen verwijderd of eerst aangezet zijn.
• Verwijder munten, medaillons, sleutels, schroeven e. d. uit de zakken van het wasgoed. Deze en andere harde kunststof- en zwaardere metalen voorwerpen kunnen de trommel van uw wasmachine ernstig beschadigen.
• Zorg ervoor dat delen van bepaalde kledingstukken, bijv. BH-beugels (metaal!) of gespen, niet los kunnen raken en zodoende schade veroorzaken aan de trommel. Verwijder of bevestig de losse delen van dergelijke kledingstukken.
• Verwijder vóór het wassen van gordijnen/vitrages de bevestigingsshaken en loodveter en stop de gordijnen/vitrages in een afsluitbare waszak of dicht kussensloop.
• Was geen rafelig of gescheurd wasgoed, herstel het eerst.
• Was kleine artikelen, zoals babysokjes e. d. in een sloop.

Klein wasgoed kan tussen de trommel en kuip komen.

• Overlaad de wasautomaat niet, raadpleeg de betreffende instructies in de gebruiksaanwijzing.
• Sluit na gebruik de watertoevoer en schakel de stroom uit.
• De wasautomaat niet in ruimten plaatsen waar gevaar voor vorst bestaat. De inwerking van vorst zorgt voor het niet juist werken van elektrische en elektronische onderdelen en kan schade aan het apparaat veroorzaken.

De toevoerslang

De wasautomaat wordt geleverd met een watertoevoerslang, waarvan de zijde met de haaksebocht op de wasautomaat moet worden gemonteerd. De andere zijde op een koudwater-kraan met schroefsluiting 3/4 inch aansluiten.

Bij het aansluiten dient u de volgende punten op te volgen:

• Plaats filter B (fig. 4) in de slang (C), alvorens deze aan de kraan (A) te bevestigen. Plaats het andere tussenrubbertje tussen de machine en de toevoerslang.
• Voor aansluiting op leidingen die langere tijd niet gebruikt of nieuw zijn, eerst water door laten lopen, zodat roest en vuil verwijderd zijn;
• Controleer of de plaatselijke waterdruk (eventueel opvragen bij uw waterleidingbedrijf) valt tussen de minimale en maximale waterdruk die aangegeven is in de technische informatie (pagina 4);
• De wasmachine moet op koud water worden aangesloten.

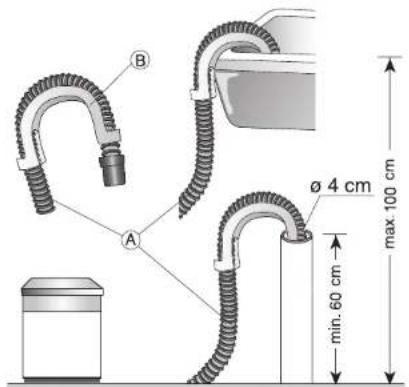

De afvoerslang

fig. 5

De waterafvoerslang is reeds kant en klaar aan de machine gemonteerd. Hij kan in de gootsteen, wasbak e.d. geplaatst worden met behulp van de bijgeleverde zwanenhals (zie fig. 5B) of u kunt hem in een bestaande afvoerbuis hangen. LET OP: zorgt u ervoor dat er ruimte blijft tussen afvoerslang en afvoerbuis, zodat er lucht bij kan komen. Dit voorkomt hevelwerking. Buig de slang niet te veel om verstopping te voorkomen.

- Het uiteinde van de slang mag niet hoger dan 100 cm en niet lager dan 60 cm van de vloer geplaatst worden;

- Deze slang mag niet verlengd worden;

- Zet de slang nooit vast, dit voorkomt hevelwerking.

W-212 1918 W-212

Elektrische aansluiting

De aansluiting moet overeenkomen met de voorschriften van het plaatselijke elektriciteitsbedrijf. Het voltage dat aangegeven is op het indicatieplaatje (op de binnenzijde van het klepje van het pluizenfilter) moet overeenkomen met dat van het plaatselijke elektriciteitsnet.

Wees in de badkamer en andere natte ruimten altijd extra voorzichtig met elektriciteit en zorg er voor dat u droge handen heeft bij de aanraking van elektrische apparaten.

Wij raden het gebruik van verlengsnoeren sterk af.

Centrifugeren en onbalanscorrectie

Een goede verdeling van het wasgoed in de trommel is zéér belangrijk. Lees daarom de onderstaande aanwijzingen.

• Leg het wasgoed losjes in de trommel en verdeel het over het gehele oppervlak. Wanneer het wasgoed zich niet goed over de trommel kan verdelen zal de wasautomaat in onbalans raken in onbalans raken en niet centrifugeren.
• Als het balans controle- en correctiesysteem de onbalans vaststelt, zal het proberen het wasgoed opnieuw over de trommel verdelen.
• Indien het niet lukt de was redelijk te verdelen, zal de machine met een lager toerental dan was ingesteld of zelfs in het geheel niet centrifugeren. Dit laatste om schade aan het apparaat of de omgeving te voorkome
• Onbalans kan ontstaan door onderbelading met bijv. één enkel stuk wasgoed, voeg in dat geval extra wasgoed toe. Onbalans kan ook ontstaan door ongelijkmatige belading bijv. een groot stuk wasgoed wat véél water opneemt.

Belading van de machine

In verband met overbelasting van de motor dient u rekening te houden met de belading van stoffen die veel water opnemen (z.g.n. absorberende stoffen) zoals bijv. badhandoeken, badlakens, plaids enz.

Uw machine heeft een maximale beladingscapaciteit van 5 kg droog wasgoed. De verhouding tussen stoffen die veel water opnemen en dus veel zwaarder zullen worden en stoffen die minder water opnemen, dient dan ook bijv. ca. 2,5 kg. katoen en 2 kg badhandoeken enz. te zijn. Een belading met alleen stoffen die veel water opnemen kan overbelasting van de motor tot gevolg hebben.

Wij adviseren, uit milieu oogpunt, om een wasbeurt zoveel mogelijk met volle belasting in plaats van wasbeurten met gedeeltelijke belasting uit te voeren.

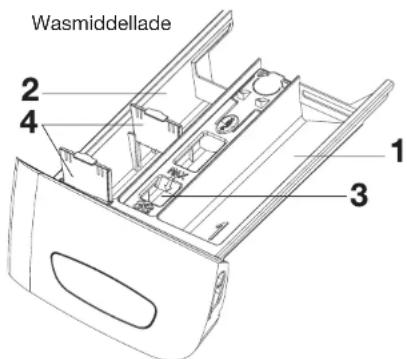

fig. 6W

Wasmiddellade

De wasmiddellade (fig. 1:1) is voorzien van 3 vakken:

• vak 1 (fig. 6:1) voor de voorwas en inweken (biowas).
• vak 2 (fig. 6:2) voor de hoofdwas.
• vak 3 (fig. 6:3) voor de wasverzachter.

In vak 2 is, tegen de voorkant aan, een los verdeelschotje (fig. 6:4) aanwezig om het gebruik van vloeibaar wasmiddel mogelijk te maken. Zet vóór het gebruik van een vloeibaar wasmiddel het verdeelschot 4 in de geleiders in het midden van vak 2 (fig. 6S). Het "voorste" gedeelte is dan voor het vloeibare wasmiddel. Gebruik géén vloeibaar wasmiddel voor de voorwas, maar alléén voor de hoofdwas.

• Gebruik géén vloeibaar wasmiddel als u gebruik maakt van een uitgestelde start!
• Om de vakken te vullen trekt u de wasmiddellade, tot aan de blokkering uit de voorkant van de machine.
• Het vullen van vakken moet altijd vóór de start van het wasprogramma gebeuren.
• Zorg, dat tijdens het vullen van de onderlinge vakken er géén overloop is van vloeibaar wasmiddel, wasverzachter

of poeder enz. in de andere vakken.

• De wasmiddellade (fig. 6) nooit openen als de machine zich met water vult of als er een wasprogramma loopt.
• Maak de vakken regelmatig schoon en verwijder aangekoekte wasmiddel- en wasverzachter restanten.
• Trek, om vak 3 te kunnen schoonmaken, de lade zo ver mogelijk uit de voorkant (fig. 6P), druk met de duim op de aanwezige ontgrendeling (met het woord PUSH) en neem de lade geheel uit de machine. Haal het "losse" opzetstuk uit vak 3 en maak het vak schoon. Zet daarna het opzetstuk weer terug in vak 3.
• Plaats de wasmiddellade in de voorkant van de machine, druk op de ontgrendeling (PUSH) en schuif de lade in z'n geheel terug in de machine.

Gebruik van wasmiddel

Gebruik alleen schuimremmende wasmiddelen die speciaal voor trommelwasmachines in de handel zijn.

De hoeveelheid kunt u van de verpakking aflezen.

Voor bonte was, kreukherstellende was, fijne was en wolwas raden wij u aan een speciaal wasmiddel te nemen.

Voor de nabehandeling dient u bij voorkeur vloeibare middelen te gebruiken (wasverzachter).

De hoeveelheid wasmiddel hangt af van:

a. De hoeveelheid was.
b. De vuilgraad van uw was.
c. De hardheid van het water.
d. Het soort wasmiddel.

(Zie ook op de verpakking van de wasmiddelfabrikant.)

Het wasresultaat hangt ook af van de juiste hoeveelheid wasmiddel. Te veel wasmiddel kan een grote hoeveelheid

schuim veroorzaken. Hierdoor verliest het wasmiddel aan reinigingskracht. Te veel wasmiddel veroorzaakt vlekken e.d. die slechts moeizaam verwijderd kunnen worden.

De hardheid van het water kunt u bij het plaatselijke waterleidingsbedrijf opvragen. Bij zeer hard water kunt u het beste een onthardingsmiddel aan uw wasmiddel toevoegen.

Wij wijzen u er op, dat in combinatie met het gebruik van moderne wasmiddelen en high-tech wasautomaten het voor 60° of zelfs 40° niet nodig is om met een hogere, dan door de wasmiddelfabrikant aangegeven temperatuur-instelling te wassen. Ook zal in de praktijk een voorwasprogramma vaak niet nodig zijn.

Aanzetten van de wasmachine

Verricht onderstaande handelingen in een vaste volgorde, dit voorkomt vergissingen:

• Open de vuldeur (fig. 1:11).
• Vul de trommel met wasgoed en zorg voor een juiste verdeling van het wasgoed over de trommel.
• Voorkom overbelading en was géén goederen welke grote hoeveelheden water kunnen opnemen.
• Sluit de vuldeur (fig. 1:11).
• Trek de wasmiddellade (fig. 1:1) een stuk uit het paneel en voeg een wasmiddel toe in het juiste vak (fig. 6).
• Schuif de wasmiddellade terug in het paneel.
• Open nooit de wasmiddellade tijdens het wassen!
• Zet zonodig de Programmakiezer (fig. 2:9) op Stop.
• Druk de toets Aan/Uit (fig. 2:2) in, waarna het controle-lampje (fig. 2:10) oplicht.
• Controleer of de watertoevoerkraan geheel openstaat.
• Draai de Programmakiezer (fig. 2:9) op het waspro-

gramma en temperatuur wat het best past bij het soort wasgoed.

• Kies eventueel gewenste extra functies bij (zie fig. 4) waarbij de ingedrukte (dus bijgekozen) toets(en) verlicht zijn.
• Druk de toets Start (fig. 2:8) in, waarna het ingestelde wasprogramma van start gaat.
• Als het wasprogramma klaar is, drukt dan de toets Aan/Uit (fig. 2:2) in, waarna het controlelampje (fig. 2:10) uitgaat.
• Open de vuldeur (na 2 minuten) en haal het wasgoed uit de trommel.
• Sluit de watertoevoerkraan.

Uitzetten van de wasmachine

• Na het einde van het wasprogramma drukt u de toets Aan/Uit (fig. 2:2) in om de machine Uit te zetten, waarna het controlelampje (fig. 2:10) uitgaat.
• Zet de Programmakiezer (fig. 2:9) op Stop.
• Sluit de watertoevoerkraan.

NB. De machine is voorzien van een deurbeveiliging. Na beëindiging van het wasprogramma kan na enkele minuten de vuldeur (11) geopend worden.

W-212 25

Onderhoud

Door toepassing van hoogwaardige kunststoffen en de bescherming van de buitenmantel door hoogwaardige lakken, zijn bijzondere maatregelen voor het onderhoud van de machine niet nodig. U kunt volstaan met na het wassen de machine met een vochtige doek af te nemen. Desgewenst kunt u van tijd tot tijd het lakwerk ook met een goede boenwas of autowas behandelen. Gebruik echter nooit schurende middelen. Laat na het wassen de deur een poosje enigszins open staan, zodat rubber delen in het apparaat goed kunnen drogen.

Tips:

• Bonte en witte was nooit bij elkaar wassen. De witte was zal dan een grauwe kleur gaan vertonen;
• Nieuwe bonte was kan kleur afgeven. U doet er beter aan deze was eerst apart te wassen;
• Kleding en wasgoed van wol moeten voorzien zijn van het officiele wolmerk en de toevoeging "vervilt niet", "wasmachine bestendig" of iets dergelijks;
• Wollen wasgoed alleen voorzien van het wolmerk is niet geschikt om in een wasmachine te wassen;
• Gordijnen en synthetisch materiaal moet zeer voorzichtig behandeld worden;
• Zorg ervoor dat alle zakken leeg zijn. Knoop banden en ceintuurs vast, trek ritssluitingen dicht en controleer op loszittende knopen.

Het pluizenfilter (fig. 7)

Het pluizenfilter dient om verstopping van de afvoerpomp te voorkomen en moet regelmatig schoongemaakt worden. Door het klepje te openen en de knop een slag naar links te draaien, kunt u het filter uit de machine halen. Schoonspoelen onder een flinke straal water en daarna terugplaatsen, waarbij u er op moet letten dat het merkteken op het filter samenvalt met het filterhuis. Een etiket op het geopende klepje (fig. 7B) onder het pluizenfilter is voorzien van technische specificaties.

LET OP: Voor u het filter eruit neemt, doet u er goed aan een bak (fig. 7A) onder de filterklep te zetten, om het in de pomp achtergebleven water op te vangen.

W-212 2726 W-212

Voorbereiding van het wasgoed sorteren

Let bij het sorteren van uw wasgoed op de behandelings-etiketten of labels van de textielfabrikant in uw wasgoed. Er zijn vier groepen, welke altijd afzonderlijk gewassen dienen te worden:

• witte was
• niet kleurechte bonte was
• kleurechte bonte was
• fijne was (zijde, nylon enz.)

Internationale behandelingsvoorschriften

Vlekkentips

Hardnekkige vlekken kunt u het best voor het wassen verwijderen en wel zo snel mogelijk. Verse vlekken laten zich namelijk makkelijker weghalen dan oude vlekken.

• Bloedvlekken:
  Met koudwater en zeep behandelen.
• Vlekken van viltstiften, ballpoints, kleurstiften, verf:
  Behandelen met alcohol of ontkleurder.
• Vetvlekken:
  Het vet verwijderen met benzine of tetra.
• Grasvlekken:
  Behandelen met ontkleurder.
• Koffie, thee, cacao, fruit en rode wijn vlekken:
  Witte katoenen weefsels en met indanthreen gekleurde stukken wasgoed behandelen met chloor. Lichte vlekken lossen op tijdens het wassen.
• Kleefstof, lijm:
  Behandelen met aceton.
• Make-up vlekken:
  De vlekken met een vlekkenmiddel verwijderen. Hardnekkige vlekken in verdund chloor nabehandelen.
• Teervlekken:
  Met een vlekkenmiddel, alcohol of benzine voorbehandelen, daarna met zachte zeep inwrijven.

Volg bij het gebruik van vlekkenmiddelen de gebruiksaanwijzing altijd stipt op en wees er voorzichtig mee, deze middelen zijn brandbaar. Wij adviseren u na behandeling met deze middelen het wasgoed te laten

drogen in de buitenlucht, ook kunnen deze middelen de kleur van de stof weleens aantasten, probeer het daarom altijd eerst op een niet in het zicht vallend plekje (zoom, binnennaad). Gebruik ontkleuringsmiddelen e.d. nooit in de wasmachine.

Storingen en mogelijke oorzaken

Reparaties aan onze wasautomaten mogen alleen worden uitgevoerd door onze eigen monteurs, reparaties door derden of uzelf kunnen leiden tot het opheffen van de lopende garantietermijn.

Een aantal storingen kunt u echter zonder probleem zelf verhelpen:

Het apparaat maakt een ongebruikelijk geluid:

• Controleer of de transportbeveiliging verwijderd is.
• Zorg voor een voldoende stevige, stabiele ondergrond.
• Staat het apparaat waterpas?

Het programma begint niet:

• deur niet goed gesloten
• badkamertrekschakelaar niet in orde
• stekker te los in het stopcontact
• zekeringen/stoppen niet in orde
• kraan gesloten

Apparaat neemt geen water:

• kraan niet opengedraaid
• zijn de zeefjes en slangen schoon?
• zeepbak verstopt
• Geeft de kraan water? Probeer dat even uit.

30 W-212

W-212 31

Wasverzachter wordt te vroeg meegenomen:

- er is hevelwerking ontstaanals gevolg van teveel wasverzachter.

Wasverzachter wordt direct meegenomen:

- er wordt te veel wasverzachter in het vak gedaan, waardoor het wasverzachterniveau te hoog stijgt en de wasverzachter direct wegloopt.

Water wordt niet weggepompt:

- afvoerpomp verstopt

- filter verstopt

Wasautomaat centrifugeert niet:

• centrifuge stoptoets (indien aanwezig) ingedrukt dit blokkeerd de centrifuge gang
• de onbalansbeveiliging is in werking getreden
• afvoerfilter verstopt? (zie fig. 7A-7B)

Apparaat centrifugeert niet voldoende:

• te licht beladen
• te zwaar beladen
• teveel grote stukken wasgoed in de trommel.
• afvoerfilter verstopt? (zie fig. 7A-7B)

Is geen van de genoemde zaken de oorzaak van de storing, neem dan contact op met de Service Dienst. Zie de volgende adresgegevens.

Nederland	België
FRENKO BV	FRENKO NV
Postbus 50043	Hundelgemsesteenweg 105
1305 AA ALMERE	9820 Merelbeke
Tel. [phone]	Tel. 09 - 2111100
Fax [phone]	Fax 09 - 2105129
www.edy.nl	www.edy.be

Wat willen wij van u weten als u een Service aanvraag doorgeeft ?

De gegevens die op de SERVICE-sticker staan. Let op, vaak is deze sticker reeds aangebracht op de achterzijde van het (nog in te vullen) Garantiebewijs.

W-212 3332 W-212

Energie- en waterverbruik informatie

Voorbeelden gemeten bij maximale belading conform de EEG-standaard EN 60456.

* Programma met 60° is het basisprogramma voor het energielabel conform EEG-standaard EN60456

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere info rmatie over behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Lege pagina

Programma beschrijving

Soort wasgoed(opschrift van deProgrammakiezer)	Water temp.	Max. vul-gewicht droog wasgoed	Toeren centri-fuge	Aantal spoel-gangen	Mogelijke extra(optionele)programma’s
Witte was/Bonte was90°C witte was, katoen en linnen zonder speciale kenmerken	90°C	5 kg	1200	3	- Voorwas- Intensief was- Geen Centri-fuge-Gang
Witte was/Bonte was60°C kleurecht katoen, linnen en synthetische weefsels zonder speciale kenmerken	60°C	5 kg	1200	3	- Voorwas- Intensief was- Geen Centri-fuge-Gang
Witte was/Bonte was40°C niet kleurocht katoen nylon polyester, synthetische woefsols	40°C	5 kg	1200	3	- Voorwas- Intensief was- Geen Centri-fuge-Gang
Witte was/Bonte was30°C synthetische- en fijne was	30°C	5 kg	1200	3	- Voorwas- Intensief was- Geen Centri-fuge-Gang
Kreukherstellend60°C synthetische was, nylon gekleurd nylon, polyester en acrylaat/katoen weefselmengsels	60°C	3 kg	800	3	- Voorwas- Intensief was- Geen Centri-fuge-Gang
Kreukherstellend40°C gekleurde synthetische was gekleurd nylon, polyester en speciale weefselmengsels	40°C	3 kg	800	3	- Voorwas- Intensief was- Geen Centri-fuge-Gang
Kreukherstellend30°C synthetische- en fijne was vitrages (acryl) en wol/polyester woefselmengsels	30°C	3 kg	800	3	- Voorwas- Intensief was- Geen Centri-fuge-Gang

Sommaire

page

1. De la 2012 gemanda garande houdi in, al poradana sibirana gaudanca 24 manander de votran het geran delevis met aekooplaku woren gerapered zonder andertesden een eigendom woren van onderleven derking van en abiesdosen eventuelt te vergangen derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van een eigendom woren van onderleven derking van het eigendom woren van onderleven derking van het eigendom woren van onderleven derking van het eigendom woren van onderleven derking van het eigendom woren van onderleven derking van het eigendom woren van onderleven derking van het eigendom woren van onderleven derking van het eigendom woren van onderleven derking van het eigendom woren van onderleven

2. Bi nomaal huisoudelijki ggenlik en onderhoud wort het approxat geerdende 24 maarden en aankoop gageerdene ver laakwark en voor onderdalen van glas, udber, kurslicslo den in verichting - De geradestemijn is børpart tot de maarden, in den tostost industrialst of in gemeenschappelijke ruim indien het tostost industrialst of in gemeenschappelijke ruim werkt wort ggenlik.

3. Ondergetexende verkaart dat dit apparent voor het verla- ten van de tabelak nauwarking is gencontroeder en aan alle nomale elsen van buikbaarheid, betuwaarheid en ley -

(voor garantiebewits ze ac GARANTIEBEPAILIGEN

8 voor een aangevaagde(s) en teven aangeondie(e) be bezek(en), waarbij de aanvagesen (net) this wordt get retten, worder voornkosten in reking gebracht. HET CARNANTEBWS BEZT SLECTHS CELIGHEID, INDEN DI OF DE DAVU VAN ANKFOOR VOLELIDE IS ENGEULD EN IN COMBENSIE MET DE ORIGNELE ANKFOORFAUTUVEREES KAN WOEREN.

1. Voor daden of verzuzimen van ondergeschichten, die te walten zijn aan grove schuld of opzel, behaive voorzover die daden of verzuzimen schade aan het betolden appearst ten gevolge hebben, is ondergetekende niet verantwoordelik.

2. Wanner door omstandigdered het toestel of onderden van der kureing van periplere moet wörden verzonden dat dan voorlegend overige FRACO de geschieden met blijving van het perielsbewis en aankooparkuut. 6. Dizen dimen de gerantelemirn reparties worden ver- nort wordt de oosponckelijke gerantelemirn net eenkeigd
