W 625 - Wasmachine Edy - Gratis gebruiksaanwijzing en handleiding

Producttype	Voorlader automatische wasmachine
Merk	Edy
Model	W 625
Afmetingen (H x B x D)	85 x 60 x 58 cm
Wascapaciteit	5 kg (droog wasgoed)
Max. centrifugetsnelheid	1200 toeren/min
Instelbare centrifugetsnelheid	550 tot 1200 toeren/min
Voeding	230 V ~ 50 Hz, 2200 W
Aanbevolen zekering	10 A
Minimale waterdruk	0,05 MPa (0,5 atm)
Maximale waterdruk	1 MPa (10 atm)
Wateraansluiting	Koud water, schroefkraan 3/4"
Wasprogramma's	Wit/Kleur (30-90°C), Anti-Kreuk (30-60°C), Fijne was (30-40°C), Wol (koud-40°C), Handwas (30°C), Snelwas (40°C, 10 min), Spoelen, Afpompen + Centrifugeren, Stop
Extra opties	Voorwas, Extra spoelen
Veiligheid	Elektronische deurvergrendeling, anti-onbalanssysteem
Onderhoud	Regelmatig reinigen van het afvoerfilter, buitenkant afnemen met een vochtige doek
Gebruik	Alleen voor huishoudelijk gebruik

Veelgestelde vragen - W 625 Edy

Hoe installeer ik de Edy W 625 wasmachine?

Plaats de machine op een stabiele vloer en stel de pootjes af zodat hij waterpas staat. Verwijder de transportbouten (4 bouten met afstandhouders) met een sleutel en sluit de gaten af met de meegeleverde doppen. Sluit de toevoerslang voor koud water aan op een schroefkraan 3/4" en de afvoerslang op een gootsteen of afvoer (hoogte tussen 60 en 100 cm van de vloer). Sluit de stroomkabel aan op een geaard stopcontact.

Hoe verwijder ik de transportbouten?

Verwijder vóór het eerste gebruik de 4 bouten aan de achterkant van de machine met een geschikte sleutel. Bewaar de plastic afstandhouders voor een toekomstige verhuizing. Sluit de gaten af met de 4 plastic doppen die bij de handleiding zijn meegeleverd.

Welk type wasmiddel moet ik gebruiken?

Gebruik uitsluitend wasmiddelen die geschikt zijn voor trommelwasmachines, die weinig schuim produceren. De dosering hangt af van de hoeveelheid wasgoed, de mate van vervuiling, de waterhardheid en het type wasmiddel. Gebruik voor fijne was speciale wasmiddelen.

Wat moet ik doen als het programma niet start?

Controleer of de waterkraan open is, de deur goed gesloten is, de stekker goed in het stopcontact zit en de zekering (10 A) niet is doorgeslagen. Zorg ervoor dat de programmakeuzeknop en toetsen correct zijn ingesteld.

Waarom wordt het water niet afgevoerd?

Dit kan komen door een verstopt afvoerfilter of een verstopte pomp. Reinig regelmatig het filter door de knop naar links te draaien nadat u een bak onder de machine hebt geplaatst om het restwater op te vangen. Zorg er ook voor dat de afvoerslang niet geknikt of verstopt is.

Hoe reinig ik het afvoerfilter?

Open het klepje van het filter aan de onderkant van de machine. Plaats er een bak onder om water op te vangen. Draai de filterknop naar links en verwijder het filter. Spoel het af onder stromend water en plaats het terug door de markeringen uit te lijnen. Sluit het klepje.

Wat moet ik doen als de machine niet goed centrifugeert?

Controleer of het wasgoed gelijkmatig in de trommel is verdeeld. Er kan een onbalans optreden bij een te kleine lading of ongelijkmatige verdeling. Voeg extra wasgoed toe of verdeel het handmatig. Als het probleem aanhoudt, verlaag dan de centrifugetsnelheid of kies een geschikt programma.

Hoe onderhoud ik de wasmachine?

Veeg na elke wasbeurt de buitenkant af met een vochtige doek. Laat de deur op een kier staan zodat de rubbers kunnen drogen. Maak het wasmiddellade regelmatig schoon door deze te verwijderen en de vakken te spoelen. Gebruik af en toe was voor de carrosserie.

Welke programma's moet ik gebruiken voor fijne was?

Gebruik voor fijne was (zijde, nylon) het programma 'Fijne was' op 30°C of 40°C. Voor machinewasbare wol kiest u het programma 'Wol' (koud tot 40°C). Voor synthetische stoffen kiest u 'Anti-Kreuk' op 30-60°C.

Hoe gebruik ik het wasmiddellade?

De lade heeft drie vakken: links voor de voorwas (I), midden voor de hoofdwas (II), rechts voor wasverzachter (III). Vul ze voor het starten. Overschrijd het MAX-teken voor wasverzachter niet. Trek de lade tot aan de aanslag om te vullen en duw hem daarna helemaal terug.

GEBRUIKSAANWIJZING W 625 Edy

© Een publikatie van BV verkoopmaatschappij Frenko.

人口三

Mode d'emploi

GEBRUIKS AANWIJZING

EDY

ELEKTRONISCHE

WASAUTOMAAT

LAVE-LINGE

ELECTRONIQUE

W 625

W 625

W-625

Inhoudsopgave

	pag.
Technische gegevens 4
Beschrijving apparaat 6 t/m10
Verwijderen transportbeveiliging 11
Opnieuw aanbrengen transportbeveiling 12
Het plaatsen 12
De toevoerslang 14
De afvoerslang 15
Belangrijk	16
Elektrische aansluiting 17
Het vullen van de trommel 17
Centrifugeren en onbalanscorrectie 17
Belading van de machine 18
Wasmiddellade	19
Gebruik van wasmiddel 20
Aanzetten van de machine 21
Uitzetten van de machine	22
Onderhoud	22
Het pluizenfilter	23
Wasgoed sorteren	24

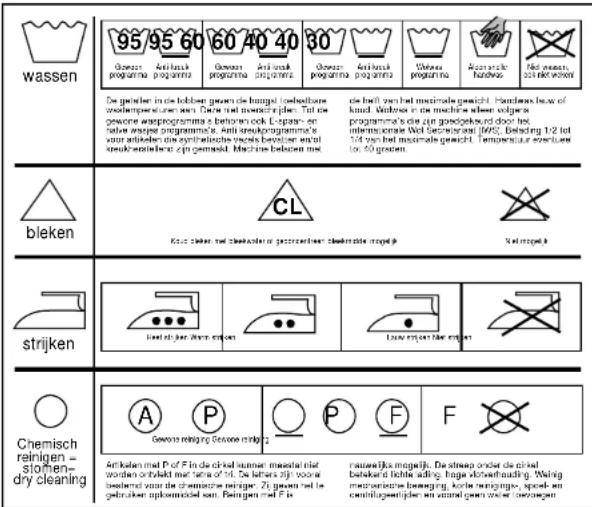

Behandelingsvoorschriften	25
Vlekkentips	25
Storingen en mogelijke oorzaken	26
Service aanvraag	29
Energie - en waterverbruik	30
Beschrijving wasprogramma's	32/33
Garantiebewijzen

W-625 3

Geachte gebruiker,

Onze gelukwens met uw keuze van deze wasautomaat. Bedenk echter wel, dat een apparaat alleen goede diensten kan leveren, als het goed geïnstalleerd en bediend wordt. Wij raden u aan, voor het in gebruik nemen van deze wasautomaat, eerst zorgvuldig alle aanwijzingen en adviezen in deze gebruiksaanwijzing door te lezen.

Attentie

Elke wasautomaat is in de fabriek grondig getest en gecontroleerd. Hierdoor is het mogelijk, dat u nog wat achtergebleven water in het apparaat kunt aantreffen, dit is een normaal verschijnsel.

Belangrijk

Maak een afgedankt apparaat onbruikbaar door het netsnoer af te knippen en de sluiting van de deur(en) onklaar te maken. Voorkom zo, dat kinderen in een oud apparaat kruipen en daarbij hun leven op het spel zetten. Het is niet toegestaan een oud apparaat bij het huis- of grofvuil te zetten. Lever een oud apparaat in bij het gemeentelijk grofvuildepot of laat het ophalen. Informatie over inzamelplaatsen en afhaaltijden is verkrijgbaar bij uw plaatselijke reinigingsdienst. Alle kunststof onderdelen zijn voorzien van internationaal gehanteerde codes. Door deze codering en gesorteerd, schoon afval is een goede recycling mogelijk.

W-625

Technische gegevens

Afmetingen:

Hoogte	85
Breedte	60
Diepte	58

Capaciteit:

Max. vulgewicht (droog wasgoed) 5 kg

Centrifuge toerental p/min. 550/1200

Opgenomen vermogen:

Aansluitwaarde 2200 W

Energieverbruik zie energielabel

Wisselspanning: 230V/50 Hz.

Waterdruk:

- Minimaal (0,5 Atm) 0,05 MPa

- Maximaal (10 Atm) 1 MPa

Tenminste zekeren met 10 Amp.

• Dit apparaat voldoet aan EEG/87/308 (VDE) radioontstoringsrichtlijn en CE-standaard.
• Let op, deze machine dient op een randaarde wandcontactdoos aangesloten te worden.
• Deze wasmachine is alléén bestemd voor huishoudelijk gebruik.

W-625

5

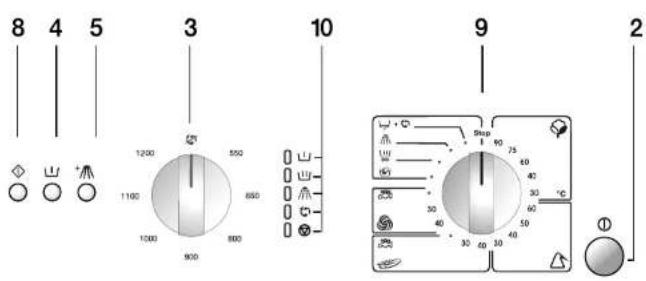

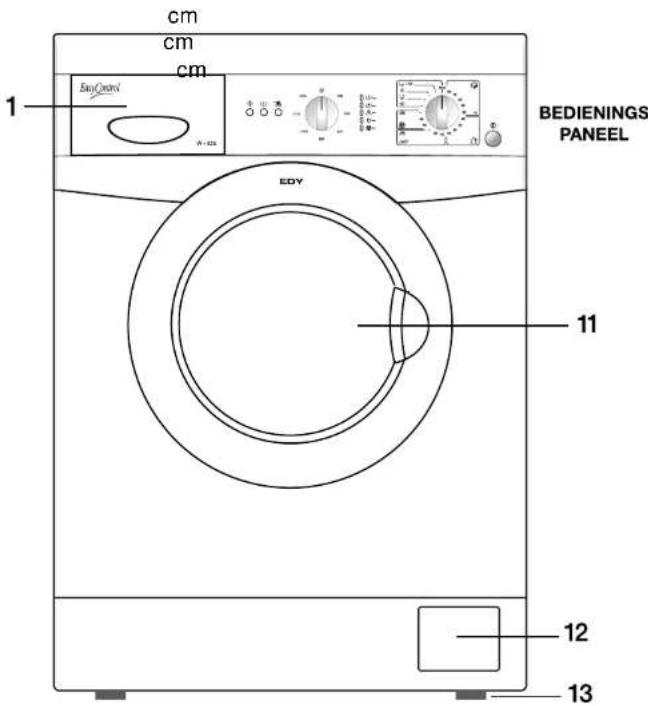

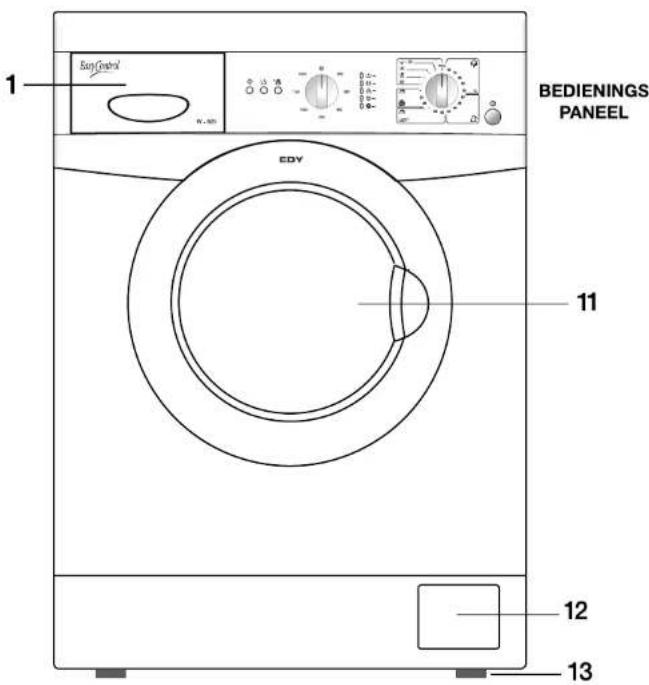

Beschrijving machine en bedieningspaneel

fig. 1

fig. 2

1. Wasmiddellade

De wasmiddellade (fig. 1:1) aan de voorkant van de machine heeft drie vakken:

• één voor inweken (biowas) en voorwas (fig. 6:1).
• één voor de hoofdwas (fig. 6:2).
• één voor de wasverzachter (fig. 6:3).

Om de verschillende reservoirs te kunnen vullen de lade met de hand in de uitsparing naar buiten trekken.

2. ① Toets Aan/Uit

Met deze toets zet u de machine AAN of UIT.

Let op, u start hier géén wasprogramma's mee!

3. Draaiknop centrifugetoerental

Met deze knop stelt u het centrifugetoerental in. U kunt kiezen uit 550 tot 1200 toeren afhankelijk van het soort was. Zelfstrijkend en fijn wasgoed kunt u beter bij een

W-625 76 W-625

lager toerental centrifugeren, terwijl hogere toerentallen vooral geschikt zijn voor wasgoed dat u bijv. later in de wasdroger wilt doen.

4. Toets Voorwas

Dit extra programma is een aanvulling op de programma's van de programmakiezer (fig. 2:9) en kan alleen samen met katoen- en synthetische programma's worden gebruikt. Het programma voegt een kort (10 minuten) wasprogramma toe op max. 40°C. Na het indrukken licht deze toets op.

5. Toets Extra spoelen

Het gebruik van dit programma voegt twee extra spoelgangen toe aan het standaardprogramma van drie. Toepasbaar in gebieden waar het water erg zacht is, of om wasmiddelrestanten te verwijderen. Na het indrukken licht deze toets op.

8. Toets Start

Door het indrukken van deze toets start u het ingestelde wasprogramma.

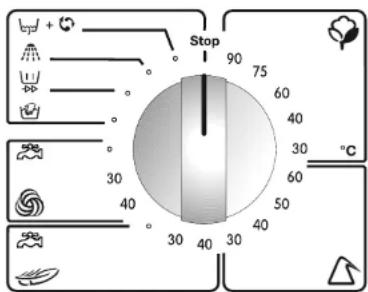

9. Programmakiezer

Met de programmakiezer (fig. 2:9) kiest u, door de knop naar links of rechts te verdraaien, in één keer het wasprogramma en de bijbehorende temperatuur. Er kan in spec. gevallen nog een extra programma (fig. 2:4 en 5) worden bijgekozen. Belangrijk! Zorg dat de streep op de draaiknop (9) recht op de juiste pictogram resp. temperatuur komt te staan.

De op de kiezer voorkomende programma's zijn:

Witte was/Bonte was.

Hoofdwas voor witte/bonte was op 30°C. tot 90°C.

Kreukherstellend.

Hoofdwas voor kreukherstellend wasgoed op 30°C. - 60°C.

Fijne was.

Hoofdwas voor fijne was op 30°C. of 40°C. Voor alle fijne textiel, bijv. gordijnen/vitrage.

Koude was.

Voor het spoelen van op de hand gewassen goed, de machine wast met koud water.

Wol.

Hoofdwas (koud tot 40°C.) voor in de machine wasbare wol voorzien van het wolmerk en de aanduiding "krimpvrij" of "wasmachine veilig" en verder erg teer wasgoed.

Koude was.

Voor het spoelen van op de hand gewassen goed, de machine wast met koud water.

Handwas.

Vervangend programma voor handwas 30°C. Verkort Hoofwasprogramma

Speciaal programma voor licht verontreinigt wasgoed. Bekort de programmatijd van katoen - en synthetische wasprogramma's, omdat één spoelgang vervalt.

Spoelen.

Voor wasgoed dat met de hand gewassen is en alleen maar gespoeld en gecentrifugeerd hoeft te worden.

Afpompen en Centrifugeren.

Het wasgoed wordt na ieder basiswasprogramma

gecentrifugeerd als er een centrifugetoerental (fig. 2:3) is ingesteld. Het vrijgekomen water wordt afgepompt.

Stop.

In de stand Stop kan, indien noodzakelijk, een programma zonodig worden onderbroken en opnieuw ingesteld (gereset) worden. Als de programmakiezer (fig. 2:9) gedurende een programma op Stop wordt gezet, zal de Start toets (fig. 2:8) gaan knipperen tot een nieuw programma is ingesteld en de Start toets (fig. 2:8) opnieuw wordt ingedrukt.

fig. 2: detail

10. Controlelampjes programmaverloop

Tijdens het programmaverloop wordt door een verlicht lampje (fig. 2:10) aangegeven met welk deel van het programma het apparaat op dat moment bezig is. De betekenis van de afbeeldingen naast de lampjes is van boven naar beneden gezien:

Voorwas 📁 - Hoofdwas 📁 - Spoelen 🏠

- Centrifugeren 📞 - Einde 🌐

Aan het eind van het Centrifugeren Ⓥ zal het Einde

programma-lampje ca. 2 - 3 minuten branden.

Dit is de wachttijd van de vuldeurbeveiling.

11. Vuldeur wastrommel met handgreep

Open de vuldeur (fig. 1:11) door deze met de handgreep naar u toe te trekken. De wasmachine is voorzien van een deurbeveiliging, die er voor zorgt dat ca. 3 minuten na het eind van het wasprogramma de deur geopend kan worden. Deze beveiliging voorkomt ook het openen van de vuldeur tijdens een lopend wasprogramma.

12. Pluizenfilter (toegangsklep)

Op de binnenkant van het geopende klepje is een etiket met technische specificaties van het apparaat aanwezig. Achter de klep is de knop van het pluizenfilter aanwezig (fig. 7A en 7B).

13. Stelpoten

Stel met behulp van de vier in hoogte verstelbare poten de machine waterpas. Kleine oneffenheden in de vloer kunt u compenseren door het verstellen van de stelpoten. Draai na de waterpasafstelling de contramoeren stevig aan (zie fig. detail).

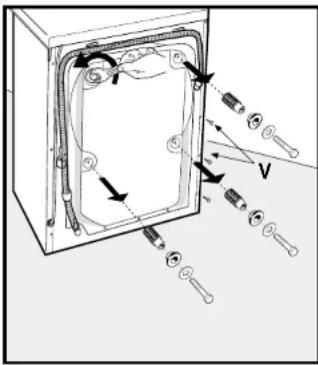

Het verwijderen van de transportbeveiliging.

De trommel van de machine is tijdens het transport beveiligd door 4 transportschroeven met bijbehorende ringen, rubberbussen en kunststof afstandhouders (fig. 3A). Voor de machine in gebruik genomen kan worden, moet eerst deze transportbeveiliging (achterzijde van de machine) met toebehoren worden verwijderd, zie daarvoor fig. 3A. Bewaar, na het losdraaien en verwijderen van de 4 transportschroeven en afstandhouders, deze onderdelen voor mogelijk hergebruik bijv. tijdens een verhuizing. De door het verwijderen van de transportschroeven ontstane openingen in de achterplaat van de machine kunt u afdichten met doppen (fig. 3B).

W-625 1312 W-625

Opnieuw aanbrengen van de transportbeveiliging

Verwijder de doppen (fig. 3B) uit de openingen van de transportbeveiliging (fig. 3A).

Bevestig op juiste wijze de 4 transportschroeven met toebehoren en afstandhouders in de openingen (fig. 3A) en draai de schroeven handvast aan.

Attentie:

Indien door het niet navolgen van de transportbeveiligingverwijder-voorschriften schade ontstaat, wijst de leverancier alle verantwoordelijkheid hiervoor af.

Het plaatsen

De machine kan in de keuken, de badkamer of elders worden geplaatst, waar een kraan, een afvoermogelijkheid en een randgeaarde wandcontactdoos of trekschakelaar aanwezig is. Om het apparaat waterpas te stellen kunt u gebruik maken van de verstelbare poten, zorg ervoor dat de contramoeren goed aangedraaid worden. Een goede afstelling bevordert het juiste functioneren van het apparaat. (zie fig. detail)

• Het aansluitsnoer en stekker van het apparaat moeten ook na de installatie altijd bereikbaar zijn.
• Het vervangen van het aansluitsnoer dient altijd door onze erkende Service Dienst te gebeuren.

W-625 1514 W-625

De toevoerslang

De wasautomaat wordt geleverd met een watertoevoerslang, waarvan de zijde met de haaksebocht op de wasautomaat moet worden gemonteerd. De andere zijde op een koudwater-kraan met schroefsluiting 3/4 inch aansluiten.

Bij het aansluiten dient u de volgende punten op te volgen:

• Plaats filter B (fig. 4) in de slang (C), alvorens deze aan de kraan (A) te bevestigen. Plaats het andere tussenrubbertje tussen de machine en de toevoerslang.
• Voor aansluiting op leidingen die langere tijd niet gebruikt of nieuw zijn, eerst water door laten lopen, zodat roest en vuil verwijderd zijn;
• Controleer of de plaatselijke waterdruk (eventueel opvragen bij uw waterleidingbedrijf) valt tussen de minimale en maximale waterdruk die aangegeven is in de technische informatie (pagina 4);
• De wasmachine moet op koud water worden aangesloten.

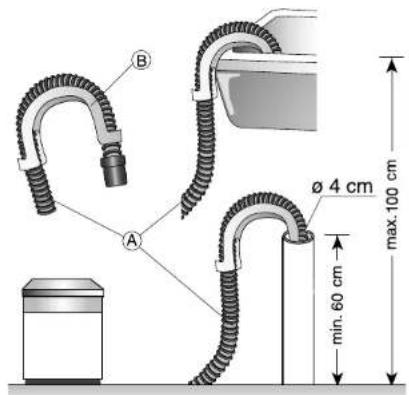

De afvoerslang

fig. 5

De waterafvoerslang is reeds kant en klaar aan de machine gemonteerd. Hij kan in de gootsteen, wasbak e.d. geplaatst worden met behulp van de bijgeleverde zwanenhals (zie fig. 5B) of u kunt hem in een bestaande afvoerbuis hangen. LET OP: zorgt u ervoor dat er ruimte blijft tussen afvoerslang en afvoerbuis, zodat er lucht bij kan komen. Dit voorkomt hevelwerking. Buig de slang niet te veel om verstopping te voorkomen.

• Het uiteinde van de slang mag niet hoger dan 100 cm en niet lager dan 60 cm van de vloer geplaatst worden;
• Deze slang mag niet verlengd worden;
• Zet de slang nooit vast, dit voorkomt hevelwerking.

Belangrijk

• Wij adviseren u gordijnen/vitrages in een kussensloop of waszak te doen en deze daarna pas in de trommel te stoppen;
• Controleer, vóór u de machine vult, of de zakken van de kledingstukken leeg zijn, ritssluitingen gesloten en loszittende knopen verwijderd of eerst aangezet zijn;
• Verwijder achtergebleven muntstukken, medaillons, sleutels en andere harde kunstof- en zwaardere metalen voorwerpen. Deze en andere voorwerpen kunnen uw machine ernstig beschadigen;
• Ook, ter versteviging in bepaalde kledingstukken aanwezige metalen beugels en harde baleinen, bijv. BH-beugels, kunnen schade toebrengen aan de trommel;
• Was geen rafelig of gescheurd goed; herstel het eerst;
• Was kleine artikelen, zoals babysokjes, ceintuurs en dergelijke in een sloop. Zulke kleine artikelen kunnen tussen de trommel en de kuip geraken;
• Wees voorzichtig met wasverzachter. Een te grote dosering kan schade aan het wasartikel toebrengen. Raadpleeg eerst zorgvuldig de instructies van de fabrikant op de verpakking;
• Overlaad het apparaat niet, raadpleeg de betreffende adviezen in de gebruiksaanwijzing;
• Schakel na gebruik altijd de stroomtoevoer uit door, afhankelijk van de wijze van installatie, de stekker uit het stopcontact te trekken of de badkamertrekschakelaar in de uit-stand te schakelen;
• Draai na gebruik altijd de watertoevoer dicht.
• Wees er attent op, dat tijdens het wassen met hoge temperaturen, het glas van de vuldeur erg warm kan worden.

Elektrische aansluiting

De aansluiting moet overeenkomen met de voorschriften van het plaatselijke elektriciteitsbedrijf. Het voltage dat aangegeven is op het indicatieplaatje (op de binnenzijde van het klepje van het pluizenfilter) moet overeenkomen met dat van het plaatselijke elektriciteitsnet.

Wees in de backamer en andere natte ruimten altijd extra voorzichtig met elektriciteit en zorg er voor dat u droge handen heeft bij de aanraking van elektrische apparaten.

Wij raden het gebruik van verlengsnoeren sterk af.

Het vullen van de trommel

De machine heeft een capaciteit voor 5 kg droog wasgoed. Houdt rekening met de vuilgraad. Bij zeer vuil wasgoed vult u de machine wat minder, zodat het sop makkelijk overal kan doordringen. Bij synthetische weefsels en wollen stoffen niet meer dan voor de helft van de maximale capaciteit vullen (ca. 2,5 kg).

Een te volle trommel heeft een slechter wasresultaat tot gevolg. Grote en kleine stukken wasgoed zorgen samen in een trommel voor een nog beter wasresultaat.

Centrifugeren en onbalanscorrectie

Een goede verdeling van het wasgoed in de trommel is zéér belangrijk. Lees daarom de onderstaande aanwijzingen.

- Leg het wasgoed losjes in de trommel en verdeel het over het gehele oppervlak. Wanneer het wasgoed zich niet goed over de trommel kan verdelen zal de wasautomaat

in onbalans raken.

- Als het balans controle- en correctiesysteem de onbalans vaststelt, zal het proberen het wasgoed opnieuw over de trommel verdelen.

- Indien het niet lukt de was redelijk te verdelen, zal de machine met een lager toerental dan was ingesteld of zelfs in het geheel niet centrifugeren. Dit laatste om schade aan het apparaat of de omgeving te voorkomen.

- Onbalans kan ontstaan door onderbelading met bijv. één enkel stuk wasgoed, voeg in dat geval extra wasgoed toe. Onbalans kan ook ontstaan door ongelijkmatige belading bijv. een groot stuk wasgoed wat véél water opneemt.

Belading van de machine

In verband met overbelasting van de motor dient u rekening te houden met de belading van stoffen die veel water opnemen (z.g.n. absorberende stoffen) zoals bijv. badhanddoeken, badlakens, plaids enz.

Uw machine heeft een maximale beladingscapaciteit van 5 kg droog wasgoed. De verhouding tussen stoffen die veel water opnemen en dus veel zwaarder zullen worden en stoffen die minder water opnemen, dient dan ook bijv. ca. 2,5 kg. katoen en 2 kg badhanddoeken enz. te zijn. Een belading met alleen stoffen die veel water opnemen kan overbelasting van de motor tot gevolg hebben.

Wij adviseren, uit milieu oogpunt, om een wasbeurt zoveel mogelijk met volle belasting in plaats van wasbeurten met gedeeltelijke belasting uit te voeren.

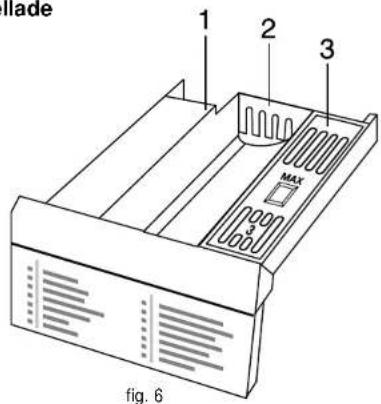

Wasmiddellade

De wasmiddellade heeft drie vaste vakken (zie fig.6):

1. Voor bio- en voorwas.

2. Voor hoofdwas.

3. Voor naspoelmiddel/wasverzachter.

- Om de vakken te kunnen vullen dient de wasmiddellade, tot aan de blokkade, te worden uitgetrokken.

- De vakken worden voor het begin van het wasprogramma gevuld.

- Voor het in werking stellen van de machine moet de wasmiddellade weer in z'n geheel naar binnen geschoven worden en mag, zolang de machine zich met water vult, niet meer uitgetrokken worden.

- Het verdient aanbeveling, door het regelmatig afspoelen

met water, de vakken (reservoirs) te reinigen van eventueel aangekoekte wasmiddelresten.

• Om vak 3 schoon te maken, eerst de zeeplade uit de machine verwijderen, haal daarna het losse inzetstuk dat in dit vak is geplaatst er af door het aan de achterkant op te tillen. Plaats het inzetstuk na het schoonmaken weer terug.
• U kunt de wasmiddellade (fig. 6) uit het apparaat halen door de lade zover mogelijk (tot de stuit) uit te trekken. Daarna de lade rechtsachter indrukken en uit het apparaat trekken.
• Na het schoonmaken de wasmiddellade in de machine terugplaatsen.

Gebruik van wasmiddel

Gebruik alleen schuimremmende wasmiddelen die speciaal voor trommelwasmachines in de handel zijn. De hoeveelheid kunt u van de verpakking aflezen.

Voor bonte was, kreukherstellende was, fijne was en wolwas raden wij u aan een speciaal wasmiddel te nemen. Voor de nabehandeling dient u bij voorkeur vloeibare middelen te gebruiken (wasverzachter).

De hoeveelheid wasmiddel hangt af van:

a. De hoeveelheid was.
b. De vuilgraad van uw was.
c. De hardheid van het water.
d. Het soort wasmiddel.

(Zie ook op de verpakking van de wasmiddelfabrikant.)

Het wasresultaat hangt ook af van de juiste hoeveelheid wasmiddel. Te veel wasmiddel kan een grote hoeveelheid schuim veroorzaken. Hierdoor verliest het wasmiddel aan

reinigingskracht. Te veel wasmiddel veroorzaakt vlekken e.d. die slechts moeizaam verwijderd kunnen worden. De hardheid van het water kunt u bij het plaatselijke waterleidingsbedrijf opvragen. Bij zeer hard water kunt u het beste een onthardingsmiddel aan uw wasmiddel toevoegen. Wij wijzen u er op, dat in combinatie met het gebruik van moderne wasmiddelen en high-tech wasautomaten het voor 60° of zelfs 40° niet nodig is om met een hogere, dan door de wasmiddelfabrikant aangegeven temperatuur-instelling te wassen. Ook zal in de praktijk een voorwasprogramma vaak niet nodig zijn.

Aanzetten van de wasmachine

Verricht de onderstaande handelingen in een vaste volgorde, dit ter voorkoming van vergissingen:

• De water(toevoer)kraan helemaal opendraaien.
• De wasautomaat inschakelen met Aan/Uit toets (2).
• Met de programmakiezer (9) een wasprogramma kiezen.
• Eventueel een extra programma bijkiezen (fig. 2:4 of 5).
• Toerental centrifugeren (3) instellen.
• De vuldeur openen, wasgoed in de machine doen (11).
• De vuldeur goed sluiten.
• Wasmiddel toevoegen.
• Let op, dat de hoeveelheid* wasverzachter niet boven de aangegeven MAX marking in het wasverzachtervak (fig. 6:3) uitkomt (*zie aanwijzingen op verpakking).
• Wasprogramma starten door toets 8 in te drukken.
• U kunt door de programmakiezer op Stop te zetten en de machine te herstarten een programma opnieuw instellen(resetten).

Uitzetten van de machine

• De wasautomaat uitschakelen met de Aan/Uit toets (2).
• De water(toevoer)kraan sluiten.
• De wasmiddellade (1) een stuk naar buiten trekken zodat deze beter aan de binnenzijde kan drogen.
  N.B. De vuldeur van de machine is voorzien van een deurbeveiliging.

Onderhoud

Door toepassing van hoogwaardige kunststoffen en de bescherming van de buitenmantel door hoogwaardige lakken, zijn bijzondere maatregelen voor het onderhoud van de machine niet nodig. U kunt volstaan met na het wassen de machine met een vochtige doek af te nemen. Desgewenst kunt u van tijd tot tijd het lakwerk ook met een goede boenwas of autowas behandelen. Gebruik echter nooit schurende middelen. Laat na het wassen de deur een poosje enigszins open staan, zodat rubber delen in het apparaat goed kunnen drogen.

Tips:

• Bonte en witte was nooit bij elkaar wassen. De witte was zal dan een grauwe kleur gaan vertonen;
• Nieuwe bonte was kan kleur afgeven. U doet er beter aan deze was eerst apart te wassen;

• Kleding en wasgoed van wol moeten voorzien zijn van het officiele wolmerk en de toevoeging "vervilt niet", "wasmachine bestendig" of iets dergelijks;

• Wollen wasgoed alleen voorzien van het wolmerk is niet geschikt om in een wasmachine te wassen;

• Gordijnen en synthetisch materiaal moet zeer voorzichtig behandeld worden;
• Zorg ervoor dat alle zakken leeg zijn. Knoop banden en ceintuurs vast, trek ritssluitingen dicht en controleer op loszittende knopen.

Het pluizenfilter (fig. 7)

Het pluizenfilter dient om verstopping van de afvoerpomp te voorkomen en moet regelmatig schoongemaakt worden. Door het klepje te openen en de knop een slag naar links te draaien, kunt u het filter uit de machine halen. Schoonspoelen onder een flinke straal water en daarna terugplaatsen, waarbij u er op moet letten dat het merkteken op het filter samenvalt met het filterhuis. Een

etiket op het geopende klepje (fig. 7) onder het pluizenfilter is voorzien van technische specificaties.

LET OP: Voor u het filter eruit neemt, doet u er goed aan een bak onder de filterklep te zetten, om het in de pomp achtergebleven water op te vangen.

Voorbereiding van het wasgoed sorteren

Let bij het sorteren van uw wasgoed op de behandelings-etiketten of labels van de textielfabrikant in uw wasgoed. Er zijn vier groepen, welke altijd afzonderlijk gewassen dienen te worden:

• witte was
• niet kleurechte bonte was
• kleurechte bonte was
• fijne was (zijde, nylon enz.)

Internationale behandelingsvoorschriften

Vlekkentips

Hardnekkige vlekken kunt u het best voor het wassen verwijderen en wel zo snel mogelijk. Verse vlekken laten zich namelijk makkelijker weghalen dan oude vlekken.

• Bloedvlekken:
  Met koudwater en zeep behandelen.
• Vlekken van viltstiften, ballpoints, kleurstiften, verf:

Behandelen met alcohol of ontkleurder.

• Vetvlekken:
  Het vet verwijderen met benzine of tetra.

- Grasvlekken: Behandelen met ontkleurder.

- Koffie, thee, cacao, fruit en rode wijn vlekken: Witte katoenen weefsels en met indanthreen gekleurde stukken wasgoed behandelen met chloor. Lichte vlekken lossen op tijdens het wassen.

- Kleefstof, lijm: Behandelen met aceton.

- Make-up vlekken: De vlekken met een vlekkenmiddel verwijderen. Hardnekkige vlekken in verdund chloor nabehandelen. - Teervlekken:

Met een vlekkenmiddel, alcohol of benzine voorbehandelen, daarna met zachte zeep inwrijven.

Volg bij het gebruik van vlekkenmiddelen de gebruiks-aanwijzing altijd stipt op en wees er voorzichtig mee, deze middelen zijn brandbaar. Wij adviseren u na behandeling met deze middelen het wasgoed te laten drogen in de buitenlucht, ook kunnen deze middelen de kleur van de stof weleens aantasten, probeer het daarom altijd eerst op een niet in het zicht vallend plekje (zoom, binnennaad). Gebruik ontkleuringsmiddelen e.d. nooit in de wasmachine.

Storingen en mogelijke oorzaken

Reparaties aan onze wasautomaten mogen alleen worden uitgevoerd door onze eigen monteurs, reparaties door

derden of uzelf kunnen leiden tot het opheffen van de lopende garantietermijn.

Een aantal storingen kunt u echter zonder probleem zelf verhelpen:

Het programma begint niet:

• deur niet goed gesloten
• stekker te los in het stopcontact
• zekeringen/stoppen niet in orde
• kraan gesloten

Apparaat neemt geen water:

• kraan niet opengedraaid
• zijn de zeefjes en slangen schoon?
• zeepbak verstopt

Wasverzachter wordt te vroeg meegenomen:

- er is hevelwerking ontstaan.

Wasverzachter wordt direct meegenomen:

- er wordt te veel wasverzachter in het vak gedaan, waardoor het wasverzachterniveau te hoog stijgt en de wasverzachter direct wegloopt.

Water wordt niet weggepompt:

- afvoerpomp verstopt

- filter verstopt

Wasautomaat centrifugeert niet:

- centrifuge stoptoets (indien aanwezig) ingedrukt dit blokkeerd de centrifuge gang

Apparaat centrifugeert niet voldoende

- te zwaar beladen

- teveel grote stukken wasgoed in de trommel.

Is geen van de genoemde zaken de oorzaak van de storing, neem dan contact op met de Service Dienst. Zie onderstaande gegevens.

Nederland	België
FRENKO BV	FRENKO NV
Postbus 50043	Hundelgemsesteenweg 105
1305 AA ALMERE	9820 Merelbeke
Tel. [phone]	Tel. 09 - 2111100
Fax [phone]	Fax 09 - 2105129
www.edy.be	www.edy.be

Nederland

België

Wat willen wij van u weten als u een Service aanvraag doorgeeft ?

De gegevens die op de SERVICE-sticker staan. Let op, vaak is deze sticker reeds aangebracht op de achterzijde van het (nog in te vullen) Garantiebewijs.

W-625 3130 W-625

Energie- en waterverbruik informatie

Voorbeelden gemeten bij maximale belading conform de EEG-standaard EN 60456.

* Programma 3 met 60' is het basisprogramma voor het energielabel conform EEG-standaard EN60456.

Programma:

Energie:

Water:

Tijdsduur:

1. Witte was, zeer vuil 95° 1.880 kWh 55 ltr 139 min.

3.* Bonte was, kleurecht 0.950 kWh 49 ltr. 110 min. normaal vuil 60°

1. Bonte was, niet kleurecht 0.626 kWh 49 ltr. 100 min. normaal vuil 40°

2. Kreukherstellend (no-iron) 40°

0.365 kWh 48 ltr.

55 min.

Programma beschrijving

Soort wasgoed(opschrift van deProgrammakiezer)	Water temp.	Max. vul-gewicht droog wasgoed	Toerencentrif.	Aantalspoel-gangen	Mogelijke extra(optionele)programma's
Witte was/Bonte was90°C witte was, katoen en linnen zonder speciale kenmerken	90°C	5 kg	1200	3	- Voorwas- Extra Spoelen
Witte was/Bonte was75°C witte was, katoen en linnen kleurecht zonder speciale kenmerken	75°C	5 kg	1200	3	- Voorwas- Extra Spoelen
Witte was/Bonte was60°C kleurecht katoen, linnen en synthetische weefsels zonder speciale kenmerken	60°C	5 kg	1200	3	- Voorwas- Extra Spoelen
Witte was/Bonte was40°C niet kleurecht katoen nylon polyester, synthetische weefsels	40°C	5 kg	1200	3	- Voorwas- Extra Spoelen
Witte was/Bonte was30°C synthetische- en fijne was	30°C	5 kg	1200	3	- Voorwas- Extra Spoelen
Kreukherstellend60°C synthetische was, nylon gekleurd nylon, polyester en acrylaat/katoen weefselmengsels	60°C	5 kg	800	3	- Voorwas- Extra Spoelen
Kreukherstellend50°C synthetische was, nylon gekleurd nylon, polyester,katoen	50°C	5 kg	800	3	- Voorwas- Extra Spoelen
Kreukherstellend40°C gekleurde synthetische was gekleurd nylon, polyester en speciale weefselmengsels	40°C	5 kg	800	3	- Voorwas- Extra Spoelen
Kreukherstellend30°C synthetische- en fijne was vitrages (acryl) en wol/polyester weefselmengsels	30°C	5 kg	800	3	- Voorwas- Extra Spoelen

	Soort wasgoed(opschrift van deProgrammakiezer)	Water temp.	Max. vul-gewicht droog wasgoed	Toerencentrif.	Aantalspoel-gangen	Mogelijk extra(optioneel) bij te kiezenprogramma
	Fijne was40°C katoen en synthetischkatoen/synthetische mengsels	40°C	2,5 kg	500	3	-
	Fijne waszijde en fijne wasvoor bijna alle tere weefsels, behalvemet het etiket "handwas"	30°C	2,5 kg	500	3	-
	Fijne was (koud)zijde en tere weefsels	nvt	2,5 kg	500	3	-
	Wol40°C wol en wolmengselsvoor machinaal wasbare wol	40°C	1 kg	800	3	-
	Wol30°C zijde en tere weefsels	30°C	1 kg	800	3	-
	Wol (koud)voor met de machine wasbarewolmengsels	nvt	1 kg	800	3	-
	Handwasgemenge weefsels – koude was,niet kleurvaste stoffen voor hettwassen op lage temperatuur	30°C	1,5 kg	800	3	-
	Verkort Hoofdwasprogrammaspeciaal kort wasprogramma voorlicht verontreinigt wasgoed.	40°C	5 kg	1200	3	-
	Spoelenvoor bijna alle met de hand was-bare stoffen, behalve die met eenetiket/label "Niet centrifugeren"	nvt	5 kg	1200	3	-Extra Spoelen
	Afpompen en Centrifugerenvoor met de hand wasbare stoffenwelke gecentrifugeerd mogen worden.		5 kg	1200	3
	StopIn deze stand kan een programma zonodig worden onderbroken en gera-set (opnieuw instellen).		nvt
	nvt = niet van toepassing

W 625

1. Anaphanae que a詳意able vacant warden kat dextr naar het oordet van onderaktende gevol is van oondoordekeidunding gabbuk of midsbuk, zoals ansulting op gebruikaswahzijd. Evenniin kan anaphanae op gaurihe waeden gemaat kien dat heparaat veranderkingen zijin waeden gemaat kien dat heparaat veranderkingen zijin sangebacht of hieran reparales zijn uligvered zonde werden gemaat kien dat heparaat veranderkingen zijin

2. De in punt 2 génémente garable hout in, al opterande stanjena gadeerde 24 manuten de verloop van het garantelwbis met alankooplakur woren gerapete vervangen onderdelen die eigendom woren van ondergerekende.

3. Bi-normal influenzae gekbruk in onderhoud wort het metacat gebruende 24 maanden en aanvoor georganized voor lackwijk en voor onderdien van gluss, rubber, kunstistol en welchving. De geanlcielemijn is report to 6 maanden, indien het testest industryel of in gemeenschappelijke kinden. In het de testest industryel of in gemeenschappelijke kinden.

4. Ondergetevende verklaarin dat dit appear voor het verleten van de fabrik nauwkeuig is gecronlieder en aan alle normale eisen van brukbaarheid, betouwbarcheld en levensduur voldeer.

GARANTEBEPAUIGEN (voor garantiebewijs ze aorterbald)

7 voor dagen van zijn ondergesiktien, die te deven aangevrigeld(s) in teven aangevrigeld(s) de het betrokken apparat het gevolige hadden is ondergesikende niet veranwoordeik. De 8 (seen aangevrigeld(s) in teven aangevrigeld(s) de het betrokken apparat het gevolige hadden is ondergesikende niet veranwoordeik. In deven aangevrigeld(s) in teven aangevrigeld(s) de het betrokken apparat het gevolige hadden is ondergesikende niet veranwoordeik. Het GARTANTESTEWS BEZT SLECTHS GELOHIDE, INNIDEN IOF EN DE DATIVAN ANKVOOR VOLLEIG IS ANKVOORFLUFP OVERLEED KAN WOMEN.

1. Warmet door somsindigarden het roostel of andesdien van de verlot, dat te kering of repale mot vestzen van de verlot, dat te kering of repale mot vestzen van de verlot, dat te kering of repale mot vestzen van de verlot, dat te kering of repale mot vestzen van de verlot, dat te kering of repale mot vestzen van de verlot, dat te kering of repale mot vestzen van de verlot, dat te kering of repale mot vestzen van de verlot, dat te keringof repale mot vestzen van de verlot, dat te kering of repale mot vestzen van de verlot, dat te kering of repale mot vestzen van de verlot, dat te kering of repale mot vestzen van de verlot, dat te kering of repale mot vestzen van de verlot, dat te kering of repale mot vestzen van de verlot, dat te kering of repale mot vestzen van de verlot, verlang.
