GEBRUIKSAANWIJZING BDP300 ARCAM

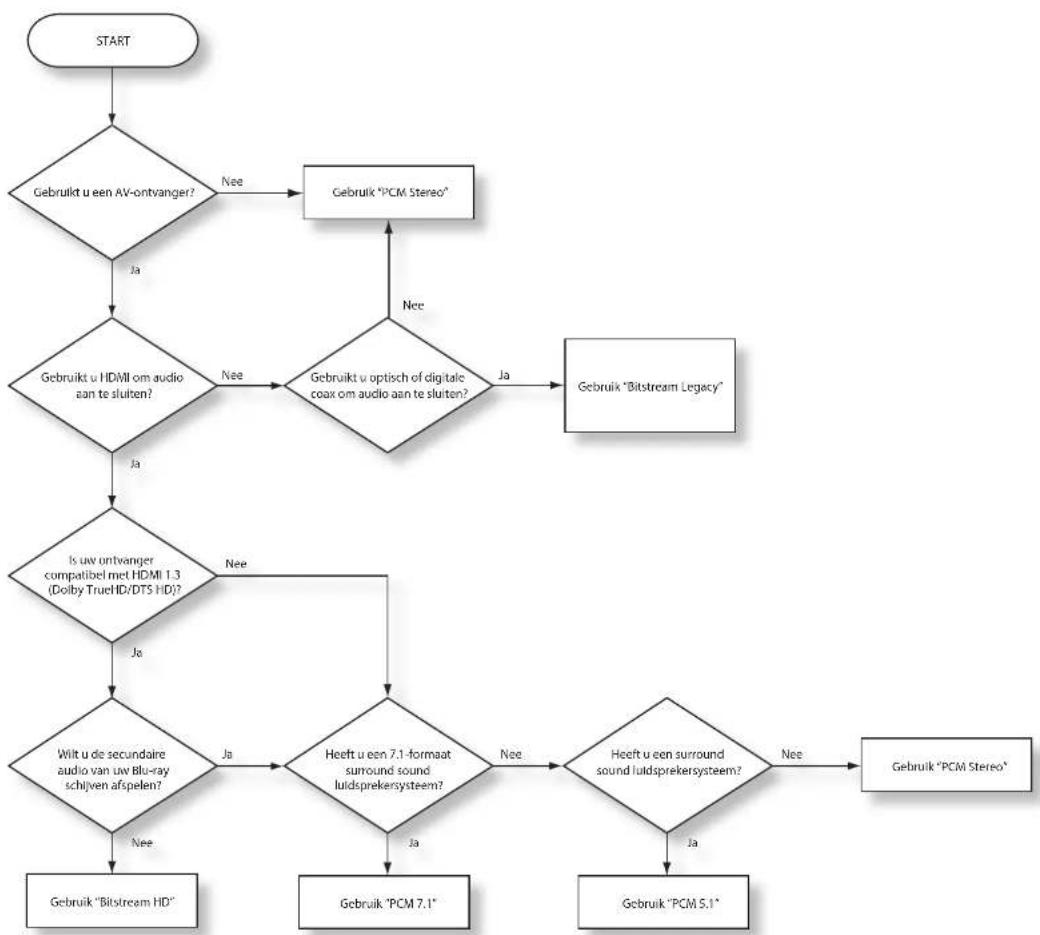


D-25

veiligheid- srichtlijnen

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION

RISQUE DE CHOC ELECTRIQUE NE PAS OLIVIR

VOORZICHTIG: Om het risico voor elektrische schokken te verminderen, verwijder niet de afdekking (of de achterkant). Er zijn geen door de gebruiker herstelbare onderdelen binnenin aanwezig. Verwijs onderhoud door naar gekwalificeerd onderhoudspersoneel.

VOORZICHTIG: Om het risico van brand of elektrische schokken te verkleinen, stel dit apparaat niet bloot aan regen of vocht.

De bliksemschicht met pijlpunt binnenin een gelijkzijdige driehoek is bedoeld om u te attenderen op de aanwezigheid van ongeïsoleerde "gevaarlijke voltage" binnenin de behuizing van het product dat van voldoende omvang is om voor personen een risico op elektrische schokken te vormen.

Het uitroepteken binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen op de aanwezigheid van belangrijke bediening- en onderhoudsinstructies in de documentatie die met het apparaat meekomen.

VOORZICHTIG: In Canada en de Verenigde Staten, om elektrische schokken te voorkomen, steck de brede pin van de stekker in de brede sleuf van het stopcontact en steck de stekker volledig in het stopcontact.

VOORZICHTIG: Het gebruik van bedieningselementen, aanpassingen of procedures anders dan hierin vermeld, kan leiden tot gevaarlijke blootstelling aan straling.

Belangrijke veiligheidsinstructies

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Besteed aandacht aan alle waarschuwingen.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig het alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer volgens de instructies van de fabrikant.

instructies.

1. Installeer niet in de buurt van warmtebronnen zoals radiatoren, kachels, ovens of andere apparaten (inclusief versterkers) die warmte produceren.

2. Omzeil nooit de veiligheidsvoorziening van de gepolariseerde of geaarde stelker.

Een gepolariseerde stekker heeft twee bladen, waarvan er een breder is dan de andere. Een geaarde stekker heeft twee bladen en een derde pen voor de aarding. Het brede blad of de derde pen is bedoeld voor uw veiligheid. Mocht de geleverde stekker niet in uw stopcontact passen, raadpleeg dan een elektricien voor het vervangen van het verouderde stopcontact.

1. Bescherm het netsnoer zodat er niet over gelopen kan worden of bekneld kan raken, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.

2. Gebruik alleen aansluitstukken/accessoires aanbevolen door de fabrikant.

3. Gebruik uitsluitend een wagentje, standaard, statief, beugel of tafel door de fabrikant aanbevolen of bij het apparaat verkocht.

Wanneer u een wagentje gebruiki, wees dan voorzichtig bij het verplaatsen van de combinatie wagen/apparaat en voorkom letsel door omvallen.

1. Haal de stekker van dit apparaat uit het stopcontact tijdens bliksem of wanneer het apparaat gedurende lange perioden niet gebruikt wordt.

2. Laat al het onderhoud uitvoeren door gekwalificeerd onderhoudspersoneel.

Onderhoud is nodig wanneer het apparaat op enige wijze beschadigd is, zoals het netsnoer of de stekker is beschadigd, er vloeistof in het apparaat is gemorst of voorwerpen in zijn terechtgckomen, het apparaat aan regen of vocht is blootgesteld, niet normaal werkt of is gevallen.

1. Binnendringen van voorwerpen of vloeistoffen

WAARSCHUWING- Er moet worden opgelet, dat voorwerpen en gemorsie vloeistoffen niet via de openingen in de behuizing terechtkomen. De apparatuur mag niet aan druppels of spatten worden blootgesteld. Met vloeistof gevulde voorwerpen zoals vazen mogen niet op de apparatuur worden geplaatst.

1. Klimaat

De apparatuur is ontworpen voor gebruik in een gematigd klimaat en in huishoudelijke situaties.

1. Reiniging

Haal vóór het schoonmaken de stekker van het apparaat uit het stopcontact.

De behuizing hoeft normaal gesproken alleen met een zachte, niet-pluizende doek schoongeveegd te worden. Gebruik geen chemische oplosmiddelen voor het reinigen.

Wij raden het gebruik van reinigingssprays of poetsmiddelen voor meubilair af, omdat het tot blijvende witte vlekken kan leiden.

1. Voedingsbronnen

Sluit de apparatuur alleen aan op een stroomvoorziening van het type zoals omschreven in de gebruiksaanwijzing of zoals aangegeven op het apparaat.

De belangrijkste methode om de apparatuur van het lichtnet te ontkoppelen, is het verwijderen van de stekker uit het stopcontact. De apparatuur moet op een zodanige wijze worden geïnstalleerd zodat ontkoppeling mogelijk wordt gemaakt.

1. Vreemde geur

Indien een vreemde geur of rook van het apparaat wordt waargenomen, schakel de stroom onmiddellijk uit en trek de stekker van de apparatuur uit het stopcontact.

Neem contact op met uw dealer en sluit de apparatuur niet opnietuw aan.

1. Schade die gerepareerd moet worden

De apparatuur moet door gekwalificeerd personeel worden gerepareers wanneer:

A. het netsnoer of de stekker beschadigd is, of
B. als er in het apparaat voorwerpen zijn gevallen of vloeistof erin is gemorst, of
C. de apparatuur is blootgesteld aan regen, of
D. de apparatuur niet normaal lijkt te werken, of het vertoont een duidelijke verandering in de prestaties, of
E. het apparaat is gevallen of de behuizing beschadigd.

Naleving van de veiligheid

Deze apparatuur is ontworpen om aan de IEC/EN 60065 internationale elektrische veiligheidsrichtlijnen te voldocn.

Dit product voldoet aan deel 15 van de FCC-regels. Gebruik is onderworpen aan de volgende twee voorwaarden:

(1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

welkom

Wij danken u hartelijk en feliciteren u met de aanschaf van uw Arcam FMJ Blu-ray Disc-speler

Arcade heeft al meer dan drie decennia ervaring met de productie van gespecialiseerde hifi en thuistheaterproducten van uitzonderlijke kwaliteit en de BDP300 - die Blu-ray Discs, DVD-videoschijven en Audio CD's kan afspelen - is het allernieuwste model van een uitgebreide serie prijswinnende thuistheaterapparatuur. Het ontwerp van de FMJ-serie is gebaseerd op de brede ervaring van Arcam, één van de meest gewaardeerde audiofirma's in de UK, en is gemaakt om u jarenlang zorgeloos luisterplezier te kunnen bieden.

Deze handleiding is ontworpen om u alle informatie te geven die u nodig hebt om de Arcam BDP300 Blu-ray speler te installeren, aan te sluiten en te gebruiken. De CR104 afstandsbediening met dit apparaat meegeleverd, wordt hierin ook beschreven. Gebruik de inhoudsopgave op deze pagina om de door u gewenste paragraaf te vinden.

Wij hopen dat u jarenlang zorgeloos zult genieten van uw FMJ Blu-ray Disc-speler. In het onwaarschijnlijke geval dat het systeem defect raakt of indien u meer informatie wilt ontvangen over producten van Arcam, dan zijn de dealers van ons netwerk u graag van dienst. U kunt ook meer informatie vinden op de Arcam website www.arcam.co.uk.

Het FMJ-ontwikkelingsteam

Inhalt

veiligheidsrichtlijnen N-2

Belangrijke veiligheidsinstructies....N-2

Naleving van de veiligheid....N-2

welkom ....N-3

installation N-4

Het plaatsen van het apparaat. N-4

Voeding N-4

De afstandsbediening en trigger-ingangenN-4

Probleemoplossingen voor HDMI....N-7

Schijf- & bestands formaten....N-8

Afspeelbare schijven....N-8

Eisen videobestand (USB/Disc)....N-8

Eisen videobestand (USB/Disc)....N-8

Eisen fotobestand (USB/Disc)....N-8

Regio codering....N-8

Netwerkaansluiting....N-9

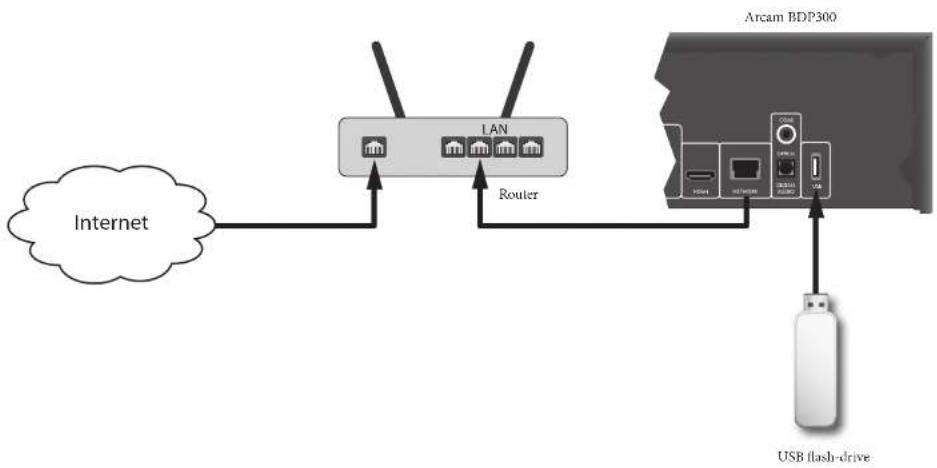

USB-aansluiting N-9

Geavanceerde bedieningsfuncties

voor het afspelen....N-13

Nuttige informatie....N-14

Apparaatmodus/Brontoetsen....N-14

Bedienen van andere apparaten ....N-14

Codeweergave via knippersignalen....N-15

geavanceerd gebruik....N-16

Schijfinformatie N-16

Zoeken N-16

Menu's N-16

Soundtrack selectie....N-16

Ondertitels....N-16

Bonusview & BD-live....N-16

Mediabestanden N-17

Geavanceerde bedieningsfuncties voor het

afspelen N-18

Instellingenmenu's N-19

Display....N-19

Audio N-20

Taal N-21

Netwerk N-21

Systeem N-22

Beveiliging/ouderlijke toezicht ....N-22

problemen oplossen N-24

audio & video outputformaten.....N-25

Audio outputformaat N-25

De CR104 aan uw persoonlijke

voorkeuren aanpassen N-26

Codes Leren N-26

Volume doorbreken....N-27

Toetsen verplaatsen....N-27

Wisselen van Modus....N-28

Een specifieke apparaatmodus blokkeren/

deblokkeren N-28

Modustoets IR doorbreken N-29

De CR104 opnieuw instellen....N-29

Overzicht van commando's N-29

Apparaatcodes....N-29

specificaties.....N-30

Radiostoring N-30

Laserstraling....N-30

De BDP300 van Arcam biedt u toonaangevende geluidskwaliteit voor Blu-ray Discs, DVD-videoschijven en CD's.

De BDP300 beschikt over de meest geavanceerde Delta-Sigma DAC (Digital-to-Analogue Converter) technologie, voor een geluidskwaliteit van de video- en audioschijven die de ware hifi-kenners zullen weten te waarderen.

De BDP300 wordt geleverd met de CR104 "universele" afstandsbediening, die eenvoudig te gebruiken is en tot acht audio-apparaten - zoals een versterker, televisie of persoonlijke videorecorder - kan besturen.

De hoogwaardige BDP300 Blu-ray Disc-speler levert topprestaties en is ontworpen om uw films en muziek helemaal tot leven te brengen.

Het plaatsen van het apparaat.

Plaats de BD-speler op een vlakke, stevige ondergrond, vermijd direct zonlicht en vocht- en warmiebronnen.
Plaats de BD-speler niet bovenop een versterker of andere warmiebron.
Plaats de BD-speler niet in een gesloten ruimte zoals een boekenkast of een afgesloten kast, tenzij er een goede ventilatie is. De BD-speler is zo ontworpen, dat hij bij normaal gebruik warm wordt.
Plaats geen andere component of voorwerp op de BD-speler, omdat dit de luchtcirculatie rondom het apparaat kan verstoren, waardoor de BD-speler oververhit kan raken.
Zorg crvoor dat de ontvanger voor de afstandsbediening (naast de display op het voorpaneel) niet geblokkeerd wordt, anders zal de afstandsbediening niet functioneren.
Plaats geen platenspeler op het apparaat. Platenspelers zijn zeer gevoelig voor het geluid dat wordt geproduceerd door apparaten die op het lichtnet zijn aangesloten en dit vertaalt zich in achtergrondgeruis als de platenspeler te dichtbij staat.

Voeding

De BD-speler is uitgerust met een gegoten netstekker. Controller of de stekker in uw stopcontact past - indien u een andere stekker nodig hebt, dient u met uw Arcam-dealer contact op te nemen.
Neem onmiddellijk contact op met uw Arcam-dealer als de voedingsspanning of netstekker bij u afwijkt.
Steek het IEC-stekkereinde van het netsnoer in de opening aan de achterkant van de BD-speler en controleer of deze stevig vast zit. Steek het andere uiteinde van de kabel in uw stopcontact en schakel zonodig het stopcontact in.

De afstandsbediening en trigger- ingangen

De REMOTE IN-ingang kan worden gebruikt om RC5-codes aan de BDP300 door te geven als deze in een positie of in een systeem is geplaatst waar geen infrarood kan worden gebruikt. Indien nodig kunt u contact opnemen met uw dealer voor aanvullende informatie.
De TRIGGER IN-ingang kan worden gebruikt om de BDP300 in of uit de stand-by-modus te schakelen. Door de triggering van uw Arcam versterker (of ieder ander compatibel apparaal) aan te sluiten, zal de BDP300 automatisch uit de stand-by modus komen zodra de versterker aan wordt gezet en naar stand-by terugkeren zodra de verslerker weer wordt uitgeschakeld. Voor meer informatie dient u de handleiding van uw versterker te naadplegen.

OPMERKING

Voor de afstandsbediening is een 3,5 mm mono jackplug nodig met actieve punt en geaarde mof. De signalen van de afstandsbediening moeten in een RC5-formaat (bij 36 kHz) gemoduleerd zijn, met een spanningsniveau tussen de 5 V en 12 V.

Bij normaal gebruik hoeft u deze uitgangen nergens op aan te sluiten.

De RS232-ingang is bedoeld voor optionele aansluiting op een domoticasysteem of een computer. Er zijn verschillende systemen van derden verkrijgbaar die u met behulp van aanraakschermen enz. een uitgebreide controle over al uw entertainment-apparatuur bieden. Neem voor nadere informatie contact op met uw dealer of installateur. De technische details van de afstandsbediening zijn bij Arcam op aanvraag verkrijgbaar (e-mail [e-mail]).

Verbindingskabels

Wij raden u aan om afgeschermde kabels van hoge kwaliteit te gebruiken die speciaal voor dit doel ontwikkeld zijn. Andere kabels hebben andere impelantie eigenschappen die de prestaties van uw systeem zullen verminderen (gebruik bijvoorbeeld geen vidcokabels om audiosignalen door te geven). Alle kabels moeten zo kort mogelijk gehouden worden.

Het is een goede gewoonte om ervoor te zorgen dat u bij het installeren van uw apparatuur het netsnoer zo ver mogelijk van uw audiokabels verwijderd houdt. Dit kan namelijk ongewenst geruis in de audiosignalen tot gevolg hebben.

Zone 1 audio-uitgang Sluit deze op de CD-ingang (of een ander lijniveau) van uw versterker aan met behulp van geschikte, hoogwaardige verbindingskabels. Zorg ervoor dat de linker - en de rechter audio-uitgang van de BD speler op dezelfle linker - en rechter ingangen van uw versterker aangesloten zijn. Coaxiale digitale uitgang. Gebruik deze aansluiting als u een AV-onvanger met een coaxiale, digitale ingang gebruikt. Sluit op de digitale ingang aan met behulp van een geschikle 75 Ω afgeschernde kabel. VOORZICHTTG: Sluit de digitale uitgangsaansluiting nooit aan op een conventionele audio-ingang. USB-aansluiting Steerk hier uw USB flash geheugenapparatuur in. Het USB-geheugen kan worden gebruikt om gedownloade content op te slaan. De BDP300 kan ook bopaalde digitale bestanden afspeien die op USB-geheugendrives zijn opgeslagen. Zie pagina N 8. 12V trigger-ingang Dankzij deze aansluiting kan de BDP300 met behulp van een versterker (of een ander AV-apparaat) met een 12VTRIG OUT-functie, in en uit de stand-by-modus geschakeld worden. Zie pagina N-4. Composit video-uitgang Sluit deze uitgang aan op uw display als de display geen andere type aansluitingen ondersteunt. Voedingaansluiting Sluit hier het correcte netsnoer op aan. RS232 Component video-uitgang Als uw display niet geschikt is voor HDMI maar wel een component-ingang (Y, Ph, Pr) heeft, dan kunt u deze op de video-uitgang aansluiten. L, R audio-uitgang Gebruik deze analoge uitgang (L, R), om audio voor het gebruik in Zone 2 van uw AV receiver te voorzien. Het kan ook worden gebruikt om een opnameapparaat of hoofdtelefoonversterker aan te sluiten. HDMI digitale video-uitgang Sluit voor de allerbeste video- en audio-aansluiting deze uitgang aan op uw display of AV-onvanger, indien beschikbaar. Zie pagina N-7. Optische digitale uitgang Gebruik deze aansluiting als u een AV-onvanger met een optische, digitale audio-ingang gebruikt. Netwerkaansluiting Sluit deze aansluiting met behulp van een Ethernet verlengkabel aan op een poori van uw netwerk router. Zie pagina N 9. Een internetverbinding maskl interactieve content voor BD-Live schijven mogelijk. Voor de setup-informatic, zie "Netwerk" op pagina N-21.

Video-aansluitingen maken.

Om de beelden van uw BD-speler te kunnen zien, moet u één van de video-uitgangen op uw display (TV, monitor, projector enz.) of op uw AV-ontvanger (zoals de Arcam AVR600) aansluiten. De BDP300 heeft drie keuzes van viden-uitgangen, die hieronder worden beschreven. U hoeft slechts één van de type video's uit de lijst te kiezen. Kies een type dat uw displayapparaat of AV-ontvanger ondersteunt. Als uw apparatuur geen van de bovenstaande verbindingstypen ondersteuni, dan kunt u deze niet direct met de BDP300 gebruiken en heeft u waarschijnlijk een videoconverter nodig. Neem in dit geval contact op met uw dealer voor verdere hulp. AV-ontvangers of ander videoapparatuur kunnen tussen de BDP300 en uw display aangesloten zijn. Controleer of alle apparaten hezelfde videosignal ondersteunen als het signal dat u wilt gaan gebruiken. Zie voor de aansluiting van AV apparaten de handleiding van de desbetreffende toesiellen.

HDMI DIGITALE VIDEO

De HDMI-connector zorgt voor ongecomprimeerde digitale video- en audiotransmissie tussen de BDP300 en het displayapparaat, met de allerhoogste kwaliteit uitvoer. Over het algemeen is dit ook het makkelijkste type aansluiting om te configurieren. Om deze video-aansluiting te gebruiken heeft u een HDMI- of HDMI/DVI-kabel nodig tussen de BDP300 en uw displayapparaat of ontvanger. Zie pagina N-7 voor meer informatie.

COMPONENT VIDEO

Gebruik drie 75 Ω phonokabels om de component Y, Pb en Pr uitgangen van de BD-speler op de Y, Pb en Pr uitgangen van het displayapparaat aan te sluiten. Controleer of de kabels geschikt zijn voor vidogebruik en dat ze ongeveer dezelfde lengte hebben. Als uw televisie een progressief gescand (gedeinterlinieerde) videosignaal kan accepteren, dan wilt u misschien de progressieve video-uitgang van de BDP300 gebruiken. Indien u er niet zeker van bent dat uw displayapparaat progressieve video kan accepteren, raadplecg dan uw handeliding of uw dealer.

COMPOSIET VIDEO

Als uw displayapparaat alleen een composiet-ingang heeft (seems ook wel CVBS of gewoon "video" genocmd), sluit deze dan op de COMPOSITE-video-uitgang van de BD-speler aan met behulp van een 75 l2 phonokabel die geschikt is voor videogbruik. Let crop dat de weergave van een composiet video-aansluiting de laagste kwaliteit biedt; als uw displayapparaat andere video-aansluitingen ondersteund, dan adviseren wij u om die te gebruiken.

Audio-aansluitingen maken.

De BDP300 biedt een aantal alternatieven manicren om audio aan te sluiten. De te gebruiken type aansluiting is afhankelijk van de rest van uw systeem; kies het type dat het meest geschikt is voor uw versterker.

Wanneer u naar audio wilt ...dan raden wij u het volgende aan: luisteren via...

Uw televisie

Hoe u via uw televisie naar audio luistert is afhankelijk van de ingangen van uw TV en uw video-aansluiting:

■ HDMI: Indien u een HDMI-aansluiting gebruikt (geen DVI) dan zal deze zowel audio- als videosignalen overdragen. Er is dan geen extra aansluiting nodig.
Digitale Audio (Coaxial of Optisch): Als uw 'TV digitale audio-ingangen voor coaxiale of optische verbindingen heeft, sluit dan de juiste digitale audiokabel aan tussen de TV-ingang en de correcte digitale uitgang van de BDP300. Maak geen verbinding tussen de BDP300 en de digitale audio-uitgang van de TV.
■ Stereo phono: Als uw TV phono-aansluitingen heeft, volg dan de onderstaande instructies voor een stereo-versterker.

Uw stereo-versterker

Als u via uw stereo-versterker naar audio van uw speler wilt luisteren, gebruik dan de analoge steren-uitgangen. Deze uitgangen zorgen voor een stereo down-mix van het bronmateriaal.

Gebruik een stereo phonokabel van voldoende lengte en sluit de uitgangen gelabeld met ZONE 1 AUDIO, aan op de linker- en respectievelijk rechteraansluiting voor DVD of CD op uw versterker.

Uw surround-sound ontvanger

Sluit de HDMI-uitgang aan op uw ontvanger (voor audio en video), indien de ontvanger geschikt is voor audio via HDMI. De HDMI-verbinding ondersteunt alle mogelijke audio-formaten, met inbegrip van Dolby True HD, DTS Master Audio en multikanaal PCM.

Als uw ontvanger geen HDMI-audio ondersteunt, sluit dan een van de digitale audio-uitgangen (optisch of coaxiaal) aan op de "Rhu-ray", "BD"-of "DVD"-uitgang van uw ontvanger. Deze digitale uitgangen geven PCM, Dolby Digital, DTS of MPFG multikanaals audio door, afhankelijk van het bronmateriaal. De BDP300 kan ook worden ingesteld om alle audio opnieuw te coderen naar DTIS ("Bitstream Mixed") (zie "Audio" op pagina N-20). Deze optie biedt de beste surround kwaliteit voor digitale audio-aansluitingen.

Misschien wilt u ook de analoge stereo audio uitgangen op de CD-aansluiting van uw ontvanger aansluiten, om naar CD's te kunnen luisteren. Hiermee wordt het audiofiele, digitale-naar-analoge schakelsystecem van de BDP300 geactivercd, voor de allerbeste geluidskwaliteit.

De HMDI-interface

Indien u over een monitor of een display met HDMI- of DVI-aansluiting, dan kunt u deze met behulp van een HDMI-kabel op de BDP300 aansluiten. De HDMI-connector verstuurd ongecomprimeerde digitale video-en audiosignalen.

Over HDMI

HMDI (High Definition Multimedia Interface) ondersteunt zowel video als audio via een enkele digitale verbinding, voor gebruik in combinatie met Blu-ray Disc-spelers, digitale TV, set-top boxen en andere AV-apparaten. HDMI werd ontwikkeld om de technologieën van High-bandwidth Digital Content Protection (HDCP) en de Digital Visual Interface (DVI) in één enkele specificatie te kunnen combineren, plus het verzenden van digitale audio-informatie; wordt HDCP gebruikt om digitale gegevens te beschermen die naar DVI-compatibele displays worden verzonden.

HDMI is in staat om standaard of hoge-definitie video to ondersteunen, in combinatie met stereo of multikanaal surround audio. De kenmerken van HDMI zijn onder andere ongecomprimeerde video, één enkele aansluiting (in plaats van meerdere kabels en stekkers) en communicatie tussen de AV-bron en de AV-apparaten.

Aansluiten via HDMI

Gebruik een HDMI kabel om de HDMI-aansluiting op deze speler te verbinden met een HDMI-aansluiting op een compatibel displayapparaat of ontvanger. De pijl op de connector van de verbindingskabel moet zich aan de bovenkant bevinden, zodat de connector op de juiste manier op de BDP300 aangesloten wordt. Als de videosresolutie van de BDP300 op "HDMI Auto" ingesteld staat, dan zal de BDP300 de videosignalen automatisch aanpassen zodat ze overeenkomen met de eigenschappen van het aangesloten HDMI-apparaat.

OPMERKING

- Een HDMI-aansluiting kan alleen tot stand komen met componenten die HDMI of DVI ondersteunen en compatibel zijn met zowel DVI als HDCP. Let erop dat, als u ervoor kiest om een DVI-apparaat aan te sluiten, u een adapter nodig zult hebben (HDMI naar DVI). Een DVI/HDCP aansluiting ondersteunt echter geen audiosignalen.

■ Mocht u meer informatic willen over de mogelijkheden om uw BDP300 aan te sluiten op uw displayapparaat uitgerust met DVI/ HDMI, neem dan contact op met uw Arcam dealer.

Probleemoplossingen voor HDMI

Video problemen

Geen video (leeg scherm)

Kijk of de HDMI-kabel aan beide uiteinden correct is aangesloten. Als er gebruik wordt gemaakt van een A/V-ontvanger uitgerust met HDMI, probeer dan om de BDP300 direct op het displayapparaat aan te sluiten, om zodoende vast te kunnen stellen waar het probleem higt.
■ Controleer of het displayapparaat ingesteld is om HDMI-ingang weer te geven (bijv. het apparaat staat niet op een ander video-ingang ingesteld).
■ Controlcer of dc HDMI-ingang van de ontvanger en/of het displayapparaat is ingeschakeld. Raadpleeg de gebruiksaanwijzing van het aangesloten apparaat om te zien hoe u dit moet doen.
- Gebruik een ander video-displayapparaat (bijv. aangesloten via de composiet video-uitgang) en controleer of die video een signaal afgeelt.
■ Raadpleeg de gebruikershandleiding van het displayapparaat om u ervan te verzekeren dat het apparaat de door de BDP300 uitgezonden signalen kan verwerken De BDP300 ondersteunt het volgende:

720 x 480p (NTSC: progressieve scan)	280 x 720p
720 (1440) x 480i(NTSC: geinterlinicerd)	1920 x 1080i
720 x 576p (PAL: progressieve scan) 1920 x 1080p
720 (1440) x 576i(PAL: geinterlinicerd)

Ten minste één van deze standaards moet door het aangesloten apparaat ondersteund worden om met de BDP300 te kunnen functioneren.

Geen video (willekeurig geluid)

Er zal willekeurig geluid te horen zijn als het contentbeschermende algorilme het aangesloten apparaat niet herkent. Dit zal bijvoorbeeld gebeuren als een DVI-apparaat dat geen HDCP ondersteund (zoals een computermonitor), aangesloten wordt op de BDP300.

Om te proberen dit probleem te isoleren, verwijder alle schijven uit de BDP300 en zet u daarna de BDP300

en het aangesloten displayapparaat uit. Zet dan het displayapparaat aan en zet vervolgens de BDP300 aan - nu moet het stilstaande logo van de BDP300 op het displayapparaat te zien zijn. Indien dit niet het geval is, controleer dan de bovenstaande punten die betrekking hebben op een leeg scherm.

Als het geluid te horen is op het moment dat er een schijf (Blu-ray/DVD) wordt afgespeeld die tegen kopieren beschermd is, dan ligt het probleem bij de authenticatie van de schijf. Necm in dit geval voor meer informatic contact op met uw dealer.

Audio problemen

Het type audio dat door de HDMI-connector wordt ondersteund is afhankelijk van de configuratie van de BDP300 (zie "Audio" op pagina N-20). Kies een instelling die overeenkomt met de capaciteiten van uw audiosysteem. Let erop dat pure DVI apparaten (voor de aansluiting hiervan is een HDMI- of DVI-convertorkabel nodig) via deze aansluiting geen audio ondersteunen.

Schijf- & bestands-formaten

Afspeelbare schijven

Deze speler ondersteunt de volgende schijftypes:

Blu-ray 3D

Blu-ray Disc:

DVD-Video

DVD-R

DVD-RW

CD-Audio

CD-R

CD-RW

Eisen videobestand (USB/Disc)

■ De compatibiliteit van het videnbestand met uw speler is als volgt beperkt:
• Maximalc resolutie: 1920x1080 (H x V) pixels
- Bestandsextensies: .www, .avi, .mp4, .mpcg, .mpg, .vob, .mkv (Opmerking: Bestanden die met DivX zijn gecodeerd kunnen op deze speler niet worden afgespeeld)
- Afspeelbare andioformaat: Dolby Digital, DTS, MP3, WMA, AAC, AC3
- Bemonsteringfrequentie: binnen 32 tot 48 kHz (WMA), binnen 8 tot 48 kHz (MP3)
- Bitsnelheid: binnen 32 tot 192 kbps (WMA), binnen 8 tot 320 kbps (MP3)
CD-R/RW, DVD R/RW, BD-R/RE-formaat: ISO9660 + JOLIET, UDF en UDF Bridge-formaat
Maximum bestanden/mappen: Minder dan 1000. De bestandsnaam van de film en de ondertitels zijn beperkt tot 180 tekens. Niet alle WMA- en AAC audioformaten zijn compatibel met uw speler.
■ HD WMA-filmbestanden op een USB 1.0/1.1 flash-drive worden mogelijk niet correct afgespeeld.
■ Blu-ray, DVD, of USB 2.0 worden aanbevolen voor het afspelen van HD WMA-filmbestanden.
Uw speler biedl geen ondersteuning voor bestanden die zijn opgenomen met GMC (Global Motion Compensation) of Opel (Quarter pixel). Dat zijn video-coderingstechnieken in MPEG4-standaard, zoals DivX.

Eisen videobestand (USB/Disc)

■ Bestandsextensics: .mp3, .wma
■ Bemonsteringfrequentie: binnen 32 tot 48 kHz (WMA), binnen 8 tot 48 kHz (MP3)
■ Bitsnelheid: binnen 32 tot 192 kbps (WMA), 32 tot 320 kbps (MP3)
CD-R/RW, DVD R/RW, BD-R/RE-formaat:
ISO9660 + JOLIET, UDF en UDF Bridge formaat
■ Maximum bestanden/mappen: Minder dan 2000 (totaal aantal bestanden en mappen)
■ Afhankelijk van de grootte en het aantal MP3/WMA-bestanden, kan het enkele minuten duren om de inhoud van de media te lezen.
■ HD WMA-filmbestanden op een USB 1.0/1.1 flash-drive worden mogelijk niet correct afgespeeld. Blu-ray, DVD of USB 2.0 worden aanbevolen voor het afspelen van HD WMA-filmbestanden.

Eisen fotobestand (USB/Disc)

■ Bestandsextensies: .jpg, .jpeg, .png, .gif
Aanbevolen groullte:
• PNG: 5120 × 5120 pixels
• GIF: 10000 × 10000 pixels
- JPEG/JPG: 8192 × 8192 pixels, 32 mB
■ CD-R/RW, DVD R/RW, BD-R/RE-formaat:
ISO9660 + JOLIET, UDF en UDF Bridge-formaat
■ Maximum bestanden/mappen: Minder dan 1000 (totaal aantal bestanden en mappen)
■ Progressieve en verliesvrije compressie fotobestanden worden niet ondersteund.
■ Afhankelijk van de grootte en het aantal van de
fotobestanden, kan het enkele minuten duren om de inhoud van de media te lezen.

Regio codering

Alle Blu-ray Disc -spelers en Blu-ray of DVD-vidcoschijven hebben regiocodes, afhankelijk van de regio waarin zij worden verkocht. Als de regiocodes niet overeenkomen, zal de schijf niet worden afgespeeld.

Regiocode van Blu-ray Disc	Gebied
A Noord-Amerika, Midden-Amerika,Zuid-Amerika, Korea, Japan, Taiwan,Hong Kong en Zuid-Oost Azië.
B Europa, Groenland, de Trause gebieden,Midden-Oosten, Afrika, Australië enNieuw-Zeeland
C India, China, Rusland, Centraal- enZuid-Azië
A + B + C Alle gebieden

DVD-regiocode	Cichid
1 Noord-Amerika
2 Europa, Japan, Midden-Oosten, Egypte,Zuid-Afrika, Groenland
3 Taiwan, Korea, de Filipinen, Indonesie,Hong Kong
4	Mexico, Zuid-Amerika, Midden-Amerika, Australie, Nieuw-Zerland, de eilanden in de Stille Oceaan, de Caraiben
5 Rusland, Oost-Europa, India, het grootste decel van Afrika, Noord Korea,Mongolië
6 China
Allen Alle gebieden

Symbolen die aangeven dat de schijf in Noord-Amerika afgespeeld kan worden:

Blu-ray Discs: DVD's;

Symbolen die aangeven dat de schijf in Europa afgespeeld kan worden:

Blu-ray Discs: DVD's:

Netwerkaansluiting

Met BD-live schijven kunt u extra content van het internet downloaden. Om van online content te kunnen profiteren, dient u de netwerkaansluiting van de BDP300 aan te sluiten op een LAN-poort van uw netwerkrouter met behulp van een Ethernet verlengkabel (verkrijgbaar bij een computerzaak).

Len lokaal netwerk met internetverbinding is noodzakelijk. Als u geen verbinding maakt met het internet via een router (bijv. door een directe aansluiting op een computer), neem dat contact op met uw internetprovider of een IT-professional voor het opzetten van een thuisnetwerk.

OPMERKING

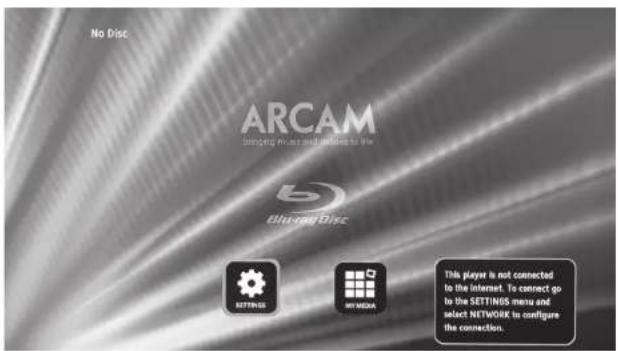

Wanneer de speler is ingeschakeld zonder dat een netwerk is geconfigureerd, wordt een pop-up op het scherm weergegeven.

USB-aansluiting

USB-geheugenapparaten (flash drives) kunnen gebruikt worden voor het afspelen van media en zijn nodig voor de opslag of het downloaden van BD-live content. Om gebruik te kunnen maken van BD-live content, worden de volgende specificaties aanbevolen:

Capaciteit 2 GB
■ FAT32 geformatteerd
USB2.0 high speed (480 Mbps).

Sluit het USB-apparaat aan op de USB-aansluiting aan de achterzijde van het apparaat.

In "Basisgebruik" wordt uitgelegd hoe u een Blu-ray Disc (BD), DVD, CD of ander schijffype af kunt spelen. Merk op, dat het misschien nodig is om uw speler correct te configureren voor uw systeem, voordat er optimaal - of zelfs ook maar iets - afgespeeld kan worden. De configuratie van de speler staat beschreven aan het begin van pagina N-19.

Meer gespecialiseerde opties – zoals afspeelmodi, het programmeren van sprongen en af te spelen scènes – worden beschreven op pagina N-16 in het onderdeel "Geavanceerd gebruik".

Inschakelen

Schakel het apparaat aan door op de POWER-toets te drukken. De status-LED is groen verlicht als het apparaat aan staat en rood in de stand-by-modus. De afstandsbediening wordt gebruikt om in en uit de stand-by modus te schakelen. Als de POWER toets wordt ingedrukt (of als de stroom uitvalt) (erwijl het apparaat in de stand-by-modus staat, zal het opnieuw in de stand-by-modus schakelen wanneer er weer stroom is. Merk op dat de sensor van de afstandsbediening zich aan de rechterkant van het display-venster bevindt. Blokkeer de sensor niet, want dan zal de afstandsbediening niet werken.

Een schijf laden

Drak op ■/▲ op het frontpanel (of ▲ op de afstandsbediening) en plaats de schijf in de schijllade, met de af (te spelen kant naar beneden (sommige schijven zijn dubbelzijdig, in dat geval moet de kant waar "A" op staat naar boven wijzen om de A-kant af te spelen).

Druk op ■/▲ op het voorpaneel om de schijflade te sluiten. De schijf zal na een pauze van een paar seconden geladen worden.

Een schijf afspelen

Als de lade eenmaal gesloten is, kan het nog even duren voordat de schijf wordt geladen. Wanneer de "Optical Disc AutoPlay"-instelling op On is ingesteld (standaard instelling), zal het afspelen automatisch starten. (Zie voor de details "Optical Disc AutoPlay" op pagina N-21) Als Autoplay op Off is ingesteld, dan zal het hoofdmenu van de speler op uw TV verschijnen. Gebruik de cursortoetsen om de schijf in MY MEDIA te selecteren en druk dan op (OK) om het afspelen te starten.

Bij sommige titels wordt aan het begin een menu getoond. Selecteer met behulp van de cursor de menukeuze "Afspelen" (of iets dergelijks) en druk daarna op OK om het afspelen te starten.

Druk voor schijven die niet automatisch worden afgespeeld op ▶/ || op het voorpaneel of op ▶ op de afstandsbediening.

Versneld afspelen

Druk op of op het voorpanel of op de afstandsbediening om snel voor- en achteruit te spoelen. De volgende snelheden voor versneld afspelen zijn beschikbaar: x2, x4, x8, x16 en x32 (allankelijk van het schijtype). Druk herhaaldelijk op de toets om door de verschillende snelheden te scrollen. Om terug te keren naar de normale afspeelsnelheid drukt u op PLAY.

Hoofdstukken/nummers overslaan

Om hoofdstukken over te slaan (of nummers op een CD), drukt u op ▶ of op ▶.

Als u terugspoelt, brengt de eerste druk op de toets u weer terug naar het begin van het luidige hoofdstuk. Nog een druk op de toets brengt u terug naar het begin van het vorige hoofdstuk.

Afspelen op pauze zetten

Druk op ▶/|| op het voorpaneel of op || op de afstandsbediening om het afspelen op pauze te zetten. Om verder te gaan met het afspelen drukt u op ▶/|| op het voorpaneel of op ▶ op de afstandsbediening.

Afspelen stopzetten

Druk op de ■/▲ -toets op het voorpaneel of ■ op de afstandsbediening om het afspelen te stoppen.

Als u een BD/DVD afspeel, dan zorgt een druk op de -toets voor een "hervatte stop". Indien u nu op▶ drukt, dan zal het afspelen weer verder gaan vanaf het punt waarop de schijf werd gestopt.

Indien u op ■ /▲ op het voorpaneel drukt of twee keer op ■ op de afstandsbediening, dan is dat een "complete stop" en zal het afspelen vanaf het begin van de schijf hervatten.

OPMERKING

Als u op een toets drukt en het apparaat weigert om de opdracht uit te voeren, dan ziet u ⊗ op het TV-scherm.

Lien ongeldige functie kan ook optreden indien: ■ De regiocodes van het apparaat mogelijk verschillen van die van de schijf, dus is het afspelen niet toegestaan.

De optie ouderlijk toezicht is ingeschakeld om de functie te blokkeren. zie "Beveiliging/ouderlijke toezicht" op pagina N-22.

■ Sommige functies kunnen door de instellingen van de fabrikant van de schijf zijn verboden.

afstands- bediening

De BDP300 wordt geleverd met de universele afstandsbediening CR104.

Gebruik van de afstandsbediening

Houd met het volgende rekening als u de afstandsbediening gebruikt:

Zorg ervoor dat er zich geen obstakels bevinden tussen de afstandsbediening en de sensor op het voorpanel. De afstandsbediening heeft een bereik van ongeveer 7 meter. Als de sensor verborgen is, is de IR in-aansluiting voor de afstandsbediening op het achterpaneel beschikbaar. Raadpleeg uw dealer voor nadere informatie.)

Bediening op afstand kan onbetrouwbaar worden als sterk zonlicht of TI.-licht op de sensor van de afstandshediening van de eenheid schijnt.

■ Vervang de batterijen wanneer u een vermindering van het werkhereik van de afstandsbediening opmerkt.

De batterijen in de afstandsbediening plaatsen

1. Open het batterijvak door op de tocts op de achterkant van de afstandsbediening te drukken.

1. Plaats vier "AAA"-batterijen in het batterijenvakje - twee naar bovenkant van het apparaat gericht en twee naar onderkant gericht, zoals afgebeeld in het diagram.

2. Plaats het uiteinde van het afdekplaatje op de plastic uitsparing in de afstandsbediening. Dit werkt als een scharnier en u kunt nu het ander einde van de afdekplaat stevig met een klik op zijn plaats drukken.

Opmerking over de batterijen:

■ Onjuist gebruik van batterijen kan tot risico's zoals lekkage en barsten leiden.
■ Gebruik geen oude en nieuwe batterijen door elkaar.
- Gebruik alleen identieke batterijen met elkaar - zelfs als hetzelfde eruit zien, verschillende batterijen kunnen verschillende voltages hebben.
■ Zorg ervoor dat de plus (1) en min (-) einden van elke batterij overeenkomen met de aanduidingen in het batterijvak.
■ Verwijder de batterijen uit apparaten die u langer dan een maand niet gaat gebruiken.
■ Raadpleeg voordat u uw gebruikte batterijen weggonit de lokale regelgeving of de overheidsvoorschiften die in uw regio van kracht zijn.

De CR104 voldoet aan lid 15 van de FCC-regels.

Deze apparatuur is gelesi en volkoel aan de eisen die gesteld worden aan een klasse B digitaal apparaal, volgens lid 15 van de FCC-regels. Deze normen zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een huiselijke installatie. Deze apparatuur genereert en gebruiki energie voor radiofrequentie en kan deze ook uitstralen, en indien dit apparaat niet volgens de instructies wordt geïnstalleerd, kan er storing optreden die schadelijk is voor radiocommunicaties. Dit is echter geen garantie dat in een bijzondere situatie geen storing op zal treden. Als deze apparatuur inderdaad schadelijke storing voor de ontvangst van radio of televisie veroorzaakt- wat vastgesteld kan worden door de apparatuur aan en uit te schakelen - dan wordt het de gebruiker aangeraden om één of meer van de volgende maatregelen te nemen:

Richt de ontvangstantenne opnieuw of verplaats het. Vergroot de afstand tussen de apparatuur en de ontvanger.

Sluit de apparatuur aan op een ander stopcontact of andere groep dan dat waarop de ontvanger is aangesloten.

Vraag uw dealer of een ervaren radio/TV-installateur om hulp.

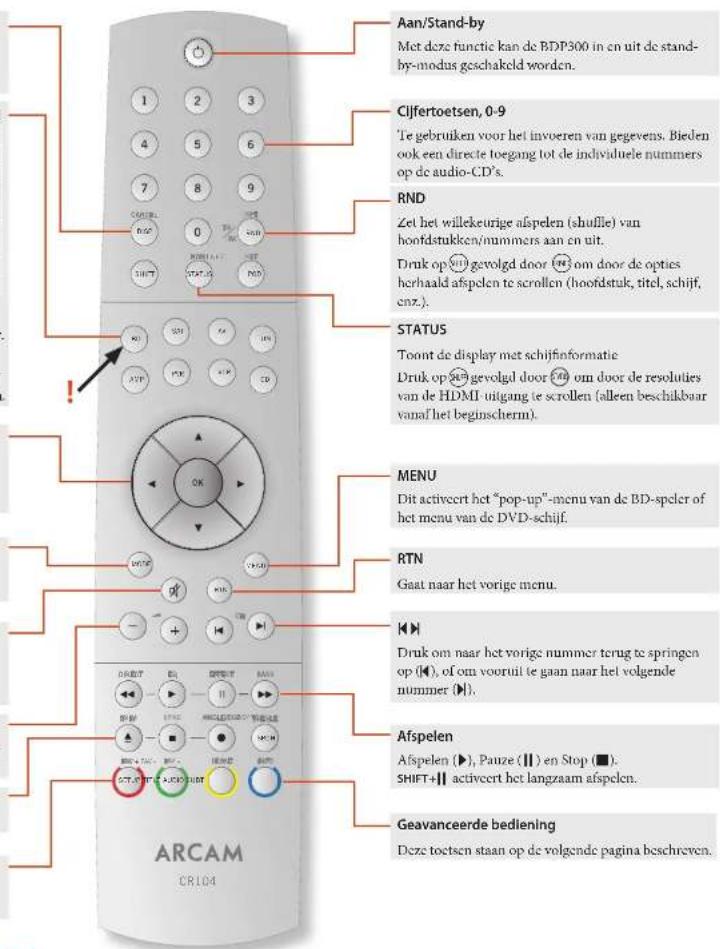

De CR104 afstandsbediening

De CR104 is een geavanceerde "universele" afstandsbediening die tot acht apparaten kan bedienen - met insbegrip van de BDP300. Het is een "lerende" afstandsbediening en kan bijna iedere functie van een bestaande -voor één apparat bestemde afstandsbediening kopieren. U kunt de CR104 ook programmeren om een aantal verschillende, achtereenvolgende commando's ("macro's") uit te voeren met één enkele druk op de toets.

Selecteer eerst de brontoets

Vergeet niet om eerst een brontoets te selecteren voordat u op de commandotoeisen drukt - de commando's kunnen verschillen, afhankelijk van de geselecteerde bron.

Om de BDP300 met de afstandsbediening te hedienen, moet u eerst de BD-brontoets indrukken.

DISP (display)

Druk hierop om door de helderheidsopties van de display van het voorpanel te scrollen (donker tot hekler, uit).

Bonselectie en instellen van de afstandsbediening

BD Blu-ray ingang/Blu-ray bedicning

SAT Satelict decoder ingang/SAT hediening

AV Televisie (geluid) ingang/AV bediciening

TUN Radio-ontvanger aansluiting/TUN bediening

AMP Arcam versterker

PVR Persoonlijke Video Recorder aansluiting/ bediening

VCR Viden Cassette Recorder aansluiting/bediening

CD CD-speler ingang/CD bediening

Druk op de desbetreffende toets om de aansluiting te selecteren en configurer de afstandsbediening opnieuw. Druk op de toets en houd deze ingedrukt tot de aan/uit LED één keer knippert, als u de afstandsbediening opnieuw will configureren zonder de ingang te veranderen.

Navigatietoetsen

Met de pijltoetsen kunt u door de instellingen- en schijfmenu's van de BDP300 bladeren. Bevestig uw selectie door op Ⓑ te drukken.

MODUS

Deze toets activeert de Picture-in-Picture secundaire videofunctie, indien deze beschikbaar is.

DEMPEN

Druk één keer om het geluid van een Arcam versterker te dempen. Druk nogmaals (of gebruik +/- volume) om dit ongedaan te maken.

VOLUME +/-

Hiermee past u het volume van een Arcam versterker aan.

OPEN

Opent en sluit de schijflade.

SETUP (instellingen)

Druk op SETUP om toegang te krijgen tot het instellingenmenu van het systeem.

Aan/Stand-by Met deze functie kan de BDP300 in en uit de stand- by-modus geschakeld worden. Cljfertoetsen, 0-9 'Te gebruiken voor het invoeren van gegevens. Bieden ook een directe toegang tot de individuele nummers op de audio-CD's. RND Zet het willekeurige afspelen (shuffle) van hoofdstukken/nummers aan en uit. Druk op 69 gevolgd door 70 om door de opties herhaald afspelen te scrollen (hoofdstuk, titel, schijf, cnz.). STATUS Toont de display met schijfinformatie Druk op 83 gevolgd door 84 om door de resoluties van de HDMI uitgang te scrollen (alleen beschikbaar vanaf het beginscherm). MENU Dit activcert het "pop-up"-menu van de BD-speler of het menu van de DVD-schijf. RTN Gaat naar het vorige menu. Aa Druk om naar het vorige nummer terug te springen op (A), of om vooruit te gaan naar het volgende nummier (A). Afspelen Afspelen (B), Pauze (I) en Stop (I·) SHIFT+II activcert het langzaam afspelen. Geavanceerde bedlening Deze toctsen staan op de volgende pagina beschreven. ARCAM CR104

Geavanceerde bedieningsfuncties voor het afspelen

OPMERKING

Veel van deze toetsen zijn gelabeld volgens de functies die aan de modi van andere apparaten zijn toegekend. Zo zal de toets bijvoorbeeld de lage tonen van een A/V-ontvanger regelen, als de afstandsbediening in de AMP-modus staat.

Transport bedieningstoetsen

Versneld terugspoelen
Start afspelen
Pauze tijdens het afspelen. Druk op ▶ om verder te gaan met het afspelen. Wanneer het apparaat op pauze staat, druk dan op|| om een frame door te spoelen. SHIFT + || activeert de slow-motion afspeelmodus.
Versneld doorspoelen.
Open/sluit de schijflade
■ Stop afspelen
- Bladert, indien de functie op de schijf aanwezig is, door de verschillende camerahocken.

De toets met een kleurencode ROOD, GROEN, GEEL en BLAUW maken een interactieve bediening van de Blu-ray schijven mogelijk en sommige afspeelfuncties zullen op het scherm worden weergegeven. U heeft toegang tot deze functies door eerst op SHIFT en direct chaarna op de gewenste toets te drukken. Hun functie is afhankelijk van de schijf en het deel van de schijf dat afgespecd wordt.

DIRECT

EQ

EFFECT

BASS

TRIM

SYNC

ANGLE/SUBSYNREBLE

FAV→FAV-

FAV

HOME

INFO

SETUP

AUDIO SUBT

-

ANGLE (hoek)

Dit laat het menu van de camerahoeken zien, om verschillende hoeken te kunnen selecteren indien de optie op de schijf aanwezig is.

SRCH (zoeken)

Toont een zoekmenu met tijd, titel en nummeropties.

SETUP (instellingen)

Zorg ervoor dat er geen schijf afgespeeld wordt als u op SETUP drukt op toegang te krijgen tot het "Instellingen (setup)" menu.

TITLE (titel)

Druk op TITLE voor toegang tot het titelmenu van de DVD (deze functie is alleen beschikhaar voor multit-titel schijven) of om naar het hoofdmenu van een Blu-ray schijf te gaan.

AUDIO

Somnige schijven bieden de mogelijkheid om verschillende audionunmers te selecteren. Druk op AUDIO om naar het menu te gaan waar u een selectie kunt maken van de beschikbare nummers, zie "Soundtrack selectie" op pagina N-16.

SUBT (ondertitels)

Hiermee bladert u door de beschikbare ondertitelingstalen, met inbegrip van de functie "Uit". Sommige schijven forceren de ondertitels en onderdrukken iedere vooraf ingestelde voorkeur.

Nuttige informatie

Achtergrondverlichting

Fen hluwre achtergrondverlichting gaat aan zodra er op een toets wordt gedrukt. Dit is bedoeld om u te helpen in situaties waar weinig licht is. Het is mogelijk dat u een rustige toon hoort vanuit de afstandsbediening als de achtergrondverlichting aan staat. Dit is volkomen normaal.

De aan/uit-LED knippert

Kort knipperen betekent dat er een toets is ingedrukt.

Veel korte knippersignalen betekenen dat er informatie (zoals een apparaatcode) doorgegeven wordt of signaleren het begin en het succesvol beëindigen van een programmeersessie.

Lange knipsignalen betekenen dat er een verkeerde toets of functie is ingedrukt.

Het symbool ⚙️ wordt in de handleiding gebruikt om aan te geven dat de aan/uit-LED knippert.

Time-out en niet-toegewezen toetsen

Time out - Na 10 seconden verlaat de CR104 de programmeermodus en keert terug naar de normale modus.

Time uit bij geblokkerde toetsen - Nadal een willekeurige toets 30 seconden constant ingedrukt blijft, stopt de CR104 met het verzenden van IR-signalen om de levensduur van de batterijen te sparen. De CR104 blijft uitstaan totdat alle toetsen weer losgelaten worden. Niet toegewerzen toetsen - de CR104 reageert niet wanncer er in een speciale apparaatmodus op een niet-toegeweren toets wordt gedrukt en zendt dan geen IR-signalen uit.

Laag voltage controlelampje

Als de batterijen bijna leeg zijn, dan zal het controlelampje voor de IR-signalen op de CR104 (de LED onder de aan/uit-toets) ledere keer dat u op een toets drukt, vijf keer knipperen.

$$ \bigstar \bigstar \bigstar \bigstar \bigstar $$

Als dit gebeurt, vervang dan zo snel mogelijk de vier AAA alkaline batterijen door vier nieuwe batterijen.

Apparaatmodus/Brontoetsen

Omdat de CR104 niet alleen uw BDP300, AVR500, AVR600 of AV888 kan besturen, maar ook een hele serie andere apparaten, hebben veel toetsen meer dan één functie, alhankelijk van de "apparaatmodus" die op de afstandsbediening is geselecteerd.

Met de apparaatmodustoetsen (hieronder getoond) selecteert u de bron op de AVR550/AVR600/AV888. Als één van deze toetsen kort wordt ingedrukt, dan wordt er een commando doorgegeven om de apparaatbron te wijzigen. De functie van de afstandsbediening verandert dan ook om het geselecteerde bronapparaat te kunnen bedienen. Het is net alsof u 8 verschillende afstandsbedieningen in uw hand hebt!

BD	BDP300 Blu-ray speler
SAT	Satellict set-top box
AV	Audio-visuele geluidsaansluiting(le gebruiken met de TV)
TUN	DAB, Sirius, FM of AM radio-ontvangen
AMP	Regelt de versterker en de instellingenvan de AVR500/AVR600 en AV888
PVR	Persoonlijke Videorecorder(of Digitale Videorecorder)
VCR	VCR Videocassettierecorder
CD	Compact Disc speler

Als u de apparaatmodustoets een paar seconden ingedrukt houdt, dan verandert u de apparaatmodus van de CR104 zonder het bronsignaal van de AVR500/AVR600/AV888 te wijzigen. Dit kan ook gelaan worden door op (in) te drukken, gevolgal door een apparaatmodustoets (binnen de twee seconden). Dankzij deze twee methodes kunt u het apparaat dat de CR104 bestuurt veranderen zonder de bron van de AVR500. AVR600. AV888 te wijzigen, zodat u ononderbroken kunt luisteren.

Iedere apparaatmodus verandert de eigenschappen van veel van de CR104 toetsen, om het bronapparaat goed te kunnen bedienen. Bijvoorbeeld:

In de CD-modus speelt u met een druk op | het vorige CD-nummer af.

In de AV-modus stuurt ◀ het commando "zender naar beneden" naar de TV.

De CR104 blijft staan in de laatst geselecteerde Apparaatmodus, dus het is onmodig om een apparaatmodustoets in te drukken bij ieder commando als u alleen maar aan het afspelen bent of bijvoorbeeld nummers op een CD overslaat.

Navigatietoetsen

De navigatietoetsen sturen de cursor in de instellingenmenu's of op de menu's op het scherm. Ze kopieren ook de navigatiefuncties van de originele afstandsbedieningen die bij de andere

Home Entertainment apparaten van uw systeem meegeleverd zijn. (OK) bevestigt een instelling.

Volumeregeling

Standaard wordt de CR104 zo ingesteld, dat de toetsen voor de volumeregeling altijd het volume van de Arcam versterker of ontvanger regelen, ongeacht de apparaatmodus waarin de afstandsbediening zich bevindt. Dit heet volume "punch through" (doorbreken).

Als u bijvoorbeeld naar een CD laistert, dan zal uw CR104 waarschijnlijk in de CD apparaatmodus staan om de CD-speler te kunnen bedienen. U kunt de volumeknoppen op de afstandsbediening zelf gebruiken om het volume van de Arcam versterker aan te passen zonder dat u eerst op hoeft te drukken om de AMP apparaatmodus te selecteren. De volumeknoppen "breken" door de CD apparaatmodus op de afstandsbediening heen naar de AMP apparaatmodus. Indien gewenst kan het volume "punch through" individucel voor iedere apparaatmodus uitgezet worden.

Bedienen van andere apparaten

Methode 1 (directe code-installatie)

Deze paragraaf beschrijft de eenvoudigste (aangeraden) manier om de CR104 apparaatmodustoetsen te programmeren om de apparalen in uw systeem die niet van Arcam zijn, le kunnen bedienen.

■ Sommige van deze modi zijn geblokkeerd voor Arcam-bedlening, maar kunnen indien nodig worden vrijgegeven. (zie "Fen specifieke apparaatmodus blokkeren/deblokkeren" op pagina N-28)

■ Dawn modus regelt alleen Arcam apparatuur.

Blue-ray modulus Gehölkb刻erd

SAT modulus Gehelbhoik刻erd

AV-modus Gehlblock刻erd

TL-N-modus Gehölbk刻erd

AUX-modus Gehölbk刻erd

VCR-modus Gehelbhoik刻erd

CO-Modus Gehölbk刻erd

Ilier is een duidelijk voorbeeld dat laat zien hoe u de toets kunt programmeren om een Addison televisie te bedienen. De principes voor het bedienen van andere apparaten zijn precies hetzelfde.

1. Controleer of uw apparaat aan staat (niet alleen in de stand-by-modus)
2. Zoek de juiste tabel met apparaatcodes (bijv. 1V) voor het type apparaat dat u met behulp van de CR104 wilt bedienen.
3. Zoek de regel op waarin de codes staan van de fabrikant van uw toestel. De meest gangbare code staat bovenaan.
4. Druk op de juiste apparaatmodusknop (bijv. AV) op de CR104.

5. Houd de (M) toets ingedrukt tot de rode aan/uit-LED twee keer knippert. 🌐 (In feite knippert het één keer wanneer u op de toets drukt en twee keer na ongeveer drie seconden).

6. Voer de eerste vier cijfers van de apparaatcode in met behulp van de cijfertoetsen. De aan/nuit-toets knippert twee maal:

7. Richt de CR104 op het apparaat en druk op Ⓞ. Als het apparaat uitschakelt, is de setup voltnoid.

8. Zet uw apparaat weer aan en test alle functies van de CR104 om te controleren of alles goed werkt.

9. Belangrijk! Schrijf de code van uw apparaat op de rechterzijde van de pagina, zodat u deze terug kunt vinden indien u de CR104 in de toekomst opnieuw wilt instellen.

Wat moet ik doen als ik mijn apparaat nog steeds niet kan bedienen?

Als uw apparaat niet reageert, herhaal dan de bovenstaande stappen, totdat één van de apparaatcodes die in de lijst van uw merk staan vermeld, wel werkt.

- Indien uw apparaat op geen enkele van de vermelde codes reageert, of als uw merk helemaal niet op de lijst staat, probeer dan de methode Bibliotheck Doorzocken die in de volgende paragraaf beschreven staat.

Opmerkingen:

■ Sommige codes zijn vrij hetzelfde. Als uw apparaat niet reageert of niet goed werkt met een van de codes, probeer dan een van de andere codes die bij het merk van uw loestel vermeld staan.

Als de originele afstandsbediening van uw apparaat geen Ⓑ (AAN/UIT) toets heeft, druk dan op ▶ in plaats van op Ⓑ als u uw apparaat instelt.

- Vergeet niet om op de bijbehorende apparaattoets te drukken voordat u uw apparaat gaat gebruiken.

■ Veel TV's schakelen niet in door op te drukken. Probeer op een cijfertoets te drukken ("kanaal selecteren") om uw TV opnieuw in te schakelen.

Om de code voor een ander apparaat te zocken, gaat u volgens bovenstaande instructies te werk, maar u druki dan op de daarvoor bestemde apparaaltoels in plaats van bij stap 2 op ^ⓦ le drukken.

Methode 2 (Bibliotheek Doorzoeken)

Deze paragraaf beschrijft een andere manier om de CR104 te programmeren teneinde een ander apparaat te kunnen bedienen.

Met behulp van Bibliotheck Doorzocken kunt u door alle codes scannen die in het geheugen van de CR104 opgeslagen zijn. Het kan een stuk langer duren dan via de vorige methode, dus gebruik deze manier alleen als:

■ Uw apparaat niet reageert op de CR104 nadat u alle codes die voor uw merk vermeld staan, heeft geprobeerd.

- Het merk van uw apparaat helemaal niet in de tabellen mdet apparaatcodes wordt vermeld.

Bijvoorbeeld: Een TV-code zoeken

1. Zet uw TV aan (niet in de standby-stand) en richt de CR104 op de TV.

2. Druk op ⑨op uw CR104.

3. Houd de ⑩ toets ingedrukt tot de aan/uit-LED twee keer knippert.

4. Druk op ⑨⑨①. De aan/uit-LED knippert twee maal:

5. Druk op

6. Richt de CR104 op uw televisie en druk herhaaldelijk op ⏻ totdat uw televisie uitgaat.

ledere keer dat u op 📂 drukl, verstuurt de CR104 een aan/uit signal van de eerstvolgende code uit het geheugen. In het erspief geval zult u de toets 150 keer moeten indrukken, dus dit vereist enig geduld! Als u per ongeluk een code heeft overgeslagen, kunt u terug gaan door op 📂 te drukken. Vergeet niet om de CR104 op uw televisie gericht te houden als u op de toets drukt. 7. Zodra uw televisie uitgaat drukt u op 📂 om de code op te slaan.

Opmerkingen:

■ Veel TV's schakelen niet in door op te drukken. Proheer op een cijfertoets te drukken ("kanaal selecteren") om uw TV opnieuw in te schakelen.

Als u uw TV niet goed kunt bedienen, ga dan door met de zoekmethode; het kan zijn dat u de verkeerde code gebruikt..

Om de code voor een ander apparaat te zoeken, gaat u volgens bovenstaande instructies te werk, maar u drukt dan op de daarvoor bestemde apparaattoets in plaats van bij stap 2 op ^68 te drukken.

Als de originele afstandsbediening van uw apparaat geen ⏻ (STANDBY) toets heeft, druk dan in plaats hiervan bij stap 5 op ⬆.

Codeweergave via knippersignalen

Zodra u uw CR104 heeft ingesteld, kunt u via knippersignalen uw apparaatcode weergeven voor toekomstig gebruik.

Bijvoorbeeld: Uw televisiecode weergeven met knippersignalen

1. Druk eenmaal op de juiste apparaatmodustoets (bijv. ^[NV] ).

2. Houd de ⑨ toets ingedrukt totdat de rode aan/uit-LED twee keer knippert ⚫ (eigenlijk knippert het eenmaal als u op de toets drukt en daarna twee keer na ongeveer drie seconden).3. Druk op ⑨ ⑨ ①. De ⚫-toets knippert twee keer.

3. Druk voor het eerste cijfer van uw viercijferige code op 1 en tel hoe vaak het rode lampje knippert. Als het lampje niet knippert, is het cijfer "0".

4. Herhaal voor het tweede, derde en vierde cijfer de vorige stappen door achtereenvolgens op②,③, of④ te drukken.

Nu heeft u de viercijferige code.

Noteer deze code

Noteer de codes voor uw apparaten in de onderstaande vakjes zodlat u ze later opnieuw kunt gebruiken.

Apparaat Code
1
2
3
4
5
6
7
8

geavanceerd gebruik

Schijfinformatie

Druk op om de "informatiebalk" aan de bovenkant van uw TV-scherm weer te geven. Een voorbeeld is hierhoven gegeven, maar de getoonde informatie is afhankelijk van het schijftype. Het bevat gewoonlijk het schijftype, de huidige track, het totale aantal tracks en de verstreken tracktijd.

Voor Audio CD's, druk opnieuw op ^14 om de informatie niet langer weer te geven.

Zoeken

Met de ④ toets kunt u zoeken naar een speciale titel, hoofdstuk of nummer op de schijf. Druk op ⑤ om het zoekvenster weer te geven. Druk herhaaldelijk op ⑥ om het type zoeckopdracht te selecteren

Videoschijven Audioschijven Mediabestanden
Ga naar litel	Ga naarnummer	Ga naar bestand nr.
Ga naar hoofdstuk		Ga naar tijd
Ga naar tijd

Gicbruik de cijfertoctsen van de afstandsbediening om de gezochte gegevens in te voeren. Druk op (CK) om vanaf de geselecteerde locatie te beginnen met afspelen.

Menu's

Veel Blu-ray video- en DVD-schijven beschikken over een schijfmenu, topmenu of pop-up-menu, dat u door de beschikbare functies van de schijf leidt.

De inhoud van de menu's en de bijbehorende menufuncties zijn afhankelijk van de schijf.

Diskmenu: Druk op om het schijfmenu ("topmenu") op de TV weer te geven.

Pop-up-menu: Druk op om het "Pop-up" menu op de TV weer te geven.

Gebruik de cursortoetsen van de afstandsbediening om door de menu's te bladeren. Markeer (highlight)

een keuze en druk op (10) om deze te selecteren, anders kunt u op de desbetreffende menuknop drukken om het menu weer te verlaten.

Soundtrack selectie

Sommige schijven bevatten meerdere audiostromen, zoals een standaard Dolby Digital 5.1 soundtrack en een high definition Dolby TRueHD 7.1 surround soundtrack. De audiostream van tijdels het afspelen worden gewijzigd. De secondaire audio (bijv. het commentaar van de regisscur) van Blu-ray Disca (indien aanwezig) kan ook worden gewijzigd, indien er alternatieven voorhanden zijn.

Opmerking: De audiotaal wordt via het taalmenu gewijzigd. Zie pagina N-21.

Druk op 200 om om de informatie van de huidige audiostroom weer te geven:

Markeer met behulp van de ⚠️/▼ toetspen de optie voor hoofd (Audio) of secondaire (PIP) audiostroom.

Druk op ▶ om te wisselen van audiostroom. Druk op ▶/▼ om de gewenste audiostroom te selecteren en druk dan op (OK) om dit te bevestigen.

Ondertitels

Sommige schijven beschikken over meerdere ondertitels. De ondertiteling kan tijdens het afspelen worden gewijzigd. Ondertitels voor de secondaire video (bijv. het commentaar van de regisseur) van Blu-ray Discs (indien aanwezig) kan ook worden gewijzigd (indien er alternatieven voorhanden zijn).

Opmerking: De taal van de ondertiteling kan in het taalmenu worden gewijzigd. Zie pagina N-21.

Druk op Ⓗ om informatie over de huidige ondertiteling weer te geven:

Markeer met behulp van de ⚠/¶ toets de hoofd- (ondertiteling) of de secondaire (PIP ondertiteling) ondertitelingsoptie.

Druk op ▶ om te wisselen van ondertiteling. Druk op ▲/▼ om de gewenste ondertiteling te markeren en druk dan op Ⓤ om deze te bevestigen.

Bonusview & BD-live

Bonusview en BD-Live zijn functies van het Blu-ray Disc-formaal.

Bonusview biedt Picture in Picture en Virtual Package functies voor compatibele schijven. BD-live schijven bieden bovendien een keur aan verschillende functies via het Internet.

Data van Virtual Package/BD-live moeten op een USB-geheugenstick worden opgeslagen die op de BDP300 is aangesloten. Om van deze functies gebruik te kunnen maken, moet u een USB-geheugenopslag (minimum capaciteit 1 GB, aanbevolen wordt 2 GB) dat FA132 ondersteunt en USB 2.0 High Speed (480 Mbit/s) op de USB-ingang aansluiten. (Raadpleeg voor meer informatie "USB-aansluiting" op pagina N-9.)

Als er onvoldoende opslagruimte beschikhaar is, worden de gegevens niet gekopieerd/gedownload. Verwijder overtollige data of gebruik een andere USB geheugenopslag.

Als er een USB-geheugenapparaat wordt gebruikt waar nog meer gegevens op staan (eerder opgeslagen), dan kan het voorkomen dat de video en audio niet goed afgespeeld worden.

Als het USB-geheugenapparaat gedurende het afspelen van Virtucel Pakket/BD-LIVE van het apparaat wordt losgekoppeld, dan zal het afspelen stoppen.

- Het kan even duren voordat de gegevens geladen zijn (lezen/schrijven).

OPMERKING

Als er onvoldoende vrije ruimte op het USB-geheugenapparaat beschikbaar is, dan kunnen de BD-live-functes mogelijk niet worden gebruikt. Raadpleeg in dit geval "Blu-ray opslag verwijderen?" op pagina N-21 om de content van het virtuele pakket en de BD-LIVE content van het USB-geheugenapparaat te verwijderen.

■ De werking van USB geheugenapparaten wordt niet gegarandeerd.

- Sluit het USB-geheugenapparaat rechtstreeks op de USB connector aan – gebruik geen verlengsnoer of aansluiting met meerdere connectoren.

Picture in Picture (secondaire video)

Sommige Blu-ray Discs bevatten ook secondaire videobeelden die afgespeeld kunnen worden als een kleine video die in de hoek van het scherm wordt afgespeeld. Druk op deo toets van de afstandsbediening om het PIP-menu te lonen:

Druk op ⬆ om toegang te krijgen tot het PiP-menu. Selecteer met behulp van de cursortoetsen ⚠️/√️ op de afstandsbediening een secondaire videoustroom. Druk op ⭕ om de secondaire video in PiP-modus te bekijken.

OPMERKING

Om naar secondaire audio te luisteren of om secondaire ondertitels te tonen, gaat u naar "Soundtrack selectie" of "Ondertitels" op pagina N-16.
■ Het kan zijn dat secondaire video niet bij iedere scene op de schijf aanwezig is. De functie is afhankelijk van de schijf, raadpleeg de handlekling van de schijf voor meer informatie.

Virtueel Pakket (virtual package)

Blu-ray Discs die een virtueel pakket ondersteunen, kunnen extra content automatisch van de schijf of van het internet overdragen naar USB opslag, voor interactief kijken. De beschikbare functies omvatten secondaire video en audio, ondertitels en filmtrailers

OPMERKING

• Afspeelmethodes zijn afhankelijk van de schijf, raadpleeg de handleiding van de schijf.
  ■ Voor het afspelen heeft u mogelijk de toetsen met kleurcodes van de afstandsbediening nodig. Om toegang te krijgen tot de gekleurde toetsen op de CR104 afstandsbediening, drukt u eerst op ①.

BD-live

De BDP300 is compatibel met BD-live, waardoor er verschillende functies beschikbaar komen indien er gebruikt wordt gemaakt van schijven die compatibel zijn met BD-live. Met BD-live kunt u content zoals bijvoorbeeld de nieuwste filmtrailers en BD-J interactieve spellen, downloaden van het internet en opslaan via USB.

De beschikbare BD live functies zijn geheel alhankelijk van de Blu-ray Disc die wordt afgespeeld. Raadpleeg de handleiding van de schijf voor de informatic over de bediening.

OPMERKING

De BDP300 moet over een actieve internetverbinding kunnen beschikken om de BD-live functies te kunnen gebruiken. Raadpleeg "Netwerkaansluiting" op pagina N-9 en "Netwerk" op pagina N-21

De BD-live Internet toegang kan gedeactiveere worden met behulp van de BD-live Internet toegang instelling in het Systeem menu, zie "Netwerk" op pagina N-21
■ Voor het afspelen heeft u mogelijk de toetsen met kleurcodes van de afstandsbediening nodig. Om toegang te krijgen tot de gekleurde toetsen op de CR104 afstandsbediening, drukt u eerst op (2).

Mediabestanden

Het MYMEDIA-pictogram wordt op het scherm weergegeven wanneer de BDP300 voor het eerst wordt ingeschakeld. Om video, albeeldingsbestanden (bijvoorbeeld fotografische diavoorstellingen) of audiobestanden af te spelen, markeer het MYMEDIA-pictogram en drukt op (*).

Video- en audiobestanden kunnen vanaf een USB-apparaat of DC-R/RW schijven afgespeeld worden. De volgende formaten worden ondersteund:

■ Video: AVI, MPEG4
■ Afbeeldingen: JPG
■ Audio: WMA, MP3

Om mediabestanden af te spelen, steekt u het USB apparaat of de gegeven schijf in de speler. Het MY MEDIA menu wordt getoond met voor muziek-, video en/of afbeeldingpictogrammen:

Om alle beschikbare bestanden te tonen zouder iets te selecteren, drukt u op ◎ om naar het afspeelmenu te gaan zoals hier beneden beschreven. Om bepaalde bestanden te selecteren gebruikt u de ◎/√ cursortoetsen op de afstandsbedielemn om het media-apparaat te markeren en om door het mediamenu te bladeren. Druk op ◎ om het media-apparaat te selecteren en om het bestand en de inhond van de map te tonen.

Wanneer er geen afspeelbare bestanden of mappen binnen de geselecteerde media of map aanwezig zijn, wordt "Empty" weergegeven.

U kunt één bestand of afspecilijst (met maximaal 100 geselecteerde bestanden) afspelen. Gebruik de 📁/ 🚫 cursortoetsen op de afstandsbediening om het mediabestand dat u wilt afspelen/bekijken, te markeren en druk op Ⓤk om het te bevestigen.

Het bewerkingsmenu

Druk op POPUP MENU om het bewerkingsmenu te selecteren, waarvoor de volgende bewerkingen beschikbaar zijn:

■ Toevoegen aan afspeellijst: Voeg de map/bestand aan de afspeellijst toe.

Selecteer alles: Selecteer alle mappen/bestanden in de huidige map (met een maximum van 100 bestanden); alle geselecteerde bestanden/mappen worden met een vinkje gemarkeerd.

■ Alles wissen: Hef de selectie van alle geselecteerde bestanden/mappen op.

■ Annuleren: Annulcer en verlaat het bewerkingsmenu.

Selecteer "Afsplen (bestand)" om een enkel bestand af te spelen, of selecteer "Toevoegen aan afspeellijst" om het bestand aan de afspeellijst toe te voegen. Als de gewenste bestanden toegevoegd zijn aan de afspeellijst, druk dan op op de afstandsbediening om terug te keren naar het afspeelmenu.

Een muziekbestand afspelen

Gebruik de ▲/▼ cursortoetsen om een WMA- of MP3-bestand te markeren en druk op OK of ▶ om het afspelen te starten.

Een videobestand afspelen

Gebruik de / cursortoetsen om een AVI- of MPEG-bestand te markeren en druk op CK of ▶ om het afsplen te starten. Druk op ⑥ om de relevante afspeelinformatie van het videobestand te bekijken.

Een afbeeldingsbestand afspelen

Gebruik de<â> / <â> cursortoetsen om een JPEG-bestand (foto) te markeren en druk op<ô> om de selectie te bevestigen. IDe voorbeeld- en bestandsinformatie ervan wordt aan de rechterkant van het vensler weergegeven.

USB3/Photos/Jacks P0076 P0079 P0080 P0083 P0085 Type: JPC Size: 2.1344 Resolution: 1024/750 VCC Edit Menu Add Exit

Als u een afspeellijst (gemaakt met behulp van het bewerkingsmenu) hebt geselecteerd, kunt u op ▶ drukken om het weergeven van de afbeeldingen als een diavoorstelling te beginnen.

U kunt de cursortoetsen op de afstandsbediening (omhoog, omlaag, rechts, links) gebruiken om de afbeelding te roteren. Met del ^22 toets scrolt u door de herhaalopties (herbaal één, herhaal alles, herhalen uit). De ^34 en ^35 toetsen kunnen worden gebruikt om de afspeelsnelheid van de afbeelding te wijzigen: snel (1 seconde), medium (2 seconden) en traag (3 seconden). Druk op ^36 om de relevante afspeelinformatie van het afbeeldingbestand te beikken.

Geavanceerde bedieningsfuncties voor het afspelen

De volgende, geavanceerde bedieningsfuncties zijn beschikbaar tijdens het afspelen van de schijf of het bestand (alhankelijk van het medialtype).

Langzaam afspelen

Druk op ⓝ gevolgd door Ⓐ om langzaam af te spelen. Druk weer op deze toetscombinatie om de afspeelsnelheid te wijzigen. Er zijn snelheden van 1/2, 1/4 en 1/3 mogelijk.

Versneld afspelen

Druk op ◆ of ◆ tijdens het afspelen om snel voor- of achteruit te spoclen. Nog een druk op de toets wijzigt de afspeelsnelheid. De beschikbare snelheden zijn 2x, 4x, 8x, 16x, of 32x de normale snelheid. Druk op ◆ om weer normaal af te spelen.

Bestandsinformatie tonen

Druk op de (20) toets om de bestandsinformatiebalk te bekijken. De informatie die wordt weergegeven is afhankelijk van het bestandstype dat wordt afgespeeld, maar kan het bestandstype, verstreken en totale afspeeltijd en een voorgangsbalk, en de afspeelmodus (bijv. herhalen, willekeurige spelen) onwatten.

Druk opnieuw op ⑦ het venster van de bestandsinformatie te verbergen. Opmerking: de bestandsinformatiebalk wordt altijd getoond als er muziekbestanden afgespeeld worden.

Instellingen- menu's

Dankrijd de instellingenmenu's kunt u alle aspecten van uw BDP300 instellen. In de paar volgende pagina's zullen wij de menu-items bespreken en hun functies nitleggen. De instellingenmenu's kunnen u misschien ontmoedigen als u voor het eerst een thuistheatersysteem instelt, maar het merendeel van de functies hoelt maar een keer te worden ingesteld, alleen op het moment van de eerste installatie van het systeem. De enige manier om de instellingenmenu's te bekijken is via uw displayapparaat (TV of projector), met behulp van de on screen display (OSD) functie van de BDP300. Om de OSD te kunnen zien voor de installatie instellingen, moet u één van de video-uitgangen aansluiten op uw display (of de AV-ontvanger die is aangesloten op uw display).

Toegang tot de instellingenmenu's

I Het INSTELLINGEN-pictogram wordt op het scherm weergegeven wanneer de BDP300 voor het eerst wordt ingeschakeld.

Als het hoofdmenu nog niet wordt getoond, druk dan op op de afstandsbediening om het te tonen. Merk op dat bij het afspelen van muzick, video of JPEG-bestanden misschien vaker op de toets moet worden gedruki om uit deze mappenstructuur te komen. Met het INSTELLINGEN-pictogram gemarkeerd, druk op om het instellingenmenu te openen.

Zijn het OSD-menu of de afbeeldingen onstabiel?

De standaard BDP300 uitgangsresolutie van de video wanneer voor het eerst uit de doos ingeschakeld, is gekozen volgens de nationale norm in het land van aankoop.

Als de uitgaande resolutie en framewaarde ingesteld is op een instelling die niet door uw apparaat wordt ondersteund, dan kan het beeld onstabel worden of zelfs helemaal niet worden getoond. Indien dit het geval is, sluit dan de BDP300 direct aan op uw display met behulp van de composiet video-aansluiting, zostat u de menu's kunt zien. Zodra de juiste video-instellingen ingevoerd zijn, kan er een verbinding van betere kwaliteit gebruikt worden.

Door de menu's navigeren

U kunt door de menu's van de BDP300 bladeren door de cursortoetsen (omhoog, omlaag, links, rechts) op de afstandsbediening te gebruiken.

1. Druk op om het hoofdmenu weer te geven.

2. Gebruik de ⬆ en ⬇ toetsen om naar de belangrijkste hoofdonderdelen in het linkerpaneel omhoog en omlaag te navigeren.

3. Met het hoofdonderdeel dat u nodig hebt gemarkeerd, kunt u de toets gebruiken om de middelste kolom te openen.

4. Gebruik de ④ en ⑤ toetsen om de opties in de middelste kolom omhoog en omlaag te navigeren. Sommige opties kunnen grijs gemarkeerd zijn omdat ze momenteel niet selecteerbaar zijn (bijv. IP adres van het netwerk wanneer DHCP wordt gebruikt).
5. Druk op ▶ om een instelling te selecteren: gebruik de ▶ en ▶ toets om de instelling te wilzigen.
6. Druk op (OK) om de selectie te bevestigen. Ga terug naar stap 4 om andere instellingen in het huidige onderdeel te wijzigen.
7. Druk op ◄om naar het vorige scherm terug te keren als u een andere sectie wilt selecteren.

Display

Met het INSTELLINGEN pictogram op uw beeldscherm gemarkeerd, druk op (OK) voor de "Display"-opties.

Druk op ⬆ om naar de opties in de tweede kolom te verplaatsen.

TV Aspect Ratio Regelt de aspect ratio (vorm) van uw display. Druk op ▶ om naar de optics in de derde kolom te verplaatsen.

16:9 Normal: Wordl gebruikt bij breedbeeld 'TV's 4:3 materiaal zal dan ingezoomd worden, zodat het in het brede scherm past.
■ 16:9 Full: Wordt gebruikt bij breedbeeld TV's. 4:3 materiaal wordt in de oorspronkelijke hongte-breedteverhouding afgebeeld, met zwarte verticale balken aan weerszijde.
4:3 Pan & Scan: Wordt gebruikt bij 4:3 TV's die geen breedbeeld hebben. 16:9 breedbeeldinhoud wordt weergegeven met de linker- en rechter zijkanten van de afbeelding bijgesneden om op het scherm te passen (geen zwarte balken). De hoogle breedleverhouding wordt gehandhaafd (de afbeelding wordt niet uitgerekt).
4:3 Letterbox: Wordt gebruikt bij 4:3 TV's die geen breedbeeld hebben. 16:9 breedbeeldinhoud wordt mel zwarte balken aan de boven- en onderkant van het scherm getoond.

Display Audio Language Network System Security TV Aspect Ratio Resolution 1000p 1000t HDMI Color Space 720p HDMI Deep Color 576p HDMI 1800p 24Hz 576t Use cursor keys to highlight menu and OK key to select RIN: 0.02 Exit

Resolutie – Stel de videoresolutie van de HDMI en COMPONENT VIDEO-uitgangen in.

■ Auto: Stelt de voorkeursresolutie voor de TV in.
■ 1080p: Full HD progressieve video.
■ 1080i: geinterlinieerde HD video.
■ 720 p: progressieve HD video.
480p/576p: 480 lijnen (NTSC) of 576 lijnen (PAL) progressieve video
480i/576i: 480 lijnen (NTSC) of 576 lijnen (PAL) Standard Definition geïnterlinieerde video.

OPMERKING

Het kan zijn dat automatische instelling van HDMI niet de best mogelijke resolutie instelt. Als u een 1080p Full HD display hebt, stel dan de resolutie in op 1080p.

TV System - Stel het videoformaat in. Als de kleur of het beeld van de analoge video niet goed lijkt te zijn, verander dan deze instelling. Bij normaal gebruik zou deze instelling niet veranderd hoeven te worden. Selecteer NTSC (de videostandaard in de VS en Canada), of PAL (de vidcostandaard in Europa, Australië en China).

Display Audio Language Network System Security Use cursor keys to highlight menus and OK key to select TV Aspect Ratio Resolution TV System HDMI Color Space HDMI Deep Color HDMI 100Gb 64Hz Auto YCbCr YCbCr22 Full RGB RGB BIM-0.02 Exit

HDMI Color Space – “Kleurruimte” verwijst naar het aantal afzonderlijke kleuren dat op het scherm kan worden weergegeven. Als u de mogelijkheid van de kleurruimte voor de aangesloten TV kent, kunt u het erop afstemmen door een van deze opties te selecteren. Wij raden u aan om “Auto” te selecteren.

HDMI Deep Color - Regelt het niveau voor de verwerking van de diepe kleur op de HDMI-video-uitgang toegepast. U kunt "Auto" of "Uit" selecteren. Als deze optie op "Auto" is ingesleid en uw TV diepe kleur ondersteunt, loont het scherm kleuren op 30 , 36 - of 48-bits nauwkeurigheid (in vergelijking met de 24-bits nauwkeurigheid van standaard kleur). Raadplecg de documentatic die bij uw TV werd geleverd om te zien of uw TV diepe kleur ondersteunt. Alle verbindingskabels van het HDMI-system moeten diepe kleur compatibel zijn om 30/36-bit diepe kleursignalen te kunnen gebruiken.

OPMERKING

Als u merkt dat het beeld knippert of abnormaal wordt weergegeven nadat u de diepe kleurinstellingen hebt gewijzigd, sluit dan een composiet videokabel aan en verander de instellingen naar een waarde die door de display wordt ondersteund.

HDMI 1080p 24Hz - U kunt "Auto" of "Uit" selecteren. Films zijn met een snelheid van 24 afbeeldingen (frames) per seconde opgenomen. Veel van de films op Blu-ray-Discs worden op deze framesnelheid op de schijven geplaatst. Als uw TV 24 frames per seconde ondersteunt, maar u geeft de voorkeur om de video op een hogere framesnelheid te bekijken, moet u HDMI 1080p 24 Hz uitschakelen.

OPMERKING

1080/24p videosignalen kunnen alleen uitgezonden worden met behulp van een HDMI-verbinding.
De aangesloten apparatuur (AV-ontvanger, 'TV/projector) moet 1080/24p compatibel zijn
De uitvoerresolutie moet op 1080p of HDMI Auto worden ingesteld.

HDMI 3D - Om de 3D-functie (indien beschikbaar) op aan of uit te schakelen. U kunt "Auto" of "Uit" selecteren.

Audio

Digital Out - Stelt het formaat

van de audio-output vanaf de

OPTICAL OF COAXIAL DIGITAL OUT-AANSLUITINGEN IN.

U kunt selecteren:

PCM - Voert het signaal uit als verwerkte audio, klaar voor elke ontvanger. Gebruik deze optie als uw ontvanger de soundtrack van de film op de schijf niet kan decoderen.
Bitstream – Voert de soundtrack van de film zonder verwerking uit. Deze optie vereist een ontvanger die de film soundtrack-indeling ondersteunt.
- Bitstream Re-encode – Combincert alle audiosignalen en uitgangen als DTS, Dolby, of PCM athankelijk van de audiostream op de disc.

OPMERKING

Het signaal bij de HDMI-uitgang is ook alhankelijk van de formaten die de aangesloten apparatuur ondersteunt.

HDMI Out - Stelt de audio-uitgangsformaat vanaf de HDMI-aansluiting in.

U kunt selecteren:

■ PCM – (zoals hierboven).
Bitstream – (zoals hierboven).

- Bitstream Re-encode - Selectcert automatisch het digitale signaaltype van de HDMI volgens de audiostream op de schijf.

Down Sampling - Stelt de maximale bemonsteringsfrequentie van de audio-uitgang vanaf de OPTICAL OF COAXIAL DIGITAL OUT.

48kHz – (meest compatibel) Selecteer deze optie als de TV-luidsprekers, versterker of thuistheater niet geschikt is voor het verwerken van signalen boven 48 kHz bemonsteringsfrequentie. Als u geen audio-oninvanger of TV op uw speler via één van de digitale audio-aansluitingen (optische of coaxiale) hebt aangesloten, selecteer 48 kHz. Zie de documentatie megeleverd bij de ontvanger of TV.

96kHz – Selecteer deze optic als de TV-luidsprekers, versterker of thuistheater geschikt is voor het verwerken van een digitale bemonsteringsfrequentie van 96 kHz.

192kHz - (beste kwaliteit) Selecteer deze optie als de TV-luidsprekers, versterker of thuistheater geschikt is voor het verwerken van een digitale bemonsteringsfrequentie van 192 kHz.

OPMERKING

Als de aangesloten apparatuur (bijv. een AV-ontvanger) geen 96 kHz of 192 kHz ondersteunt, dan kan deze instelling stilte of juist luid geruis tot gevolg hebben. Als dit gebeurt, stel dan de Down Sampling in op 48 kHz.

Dynamic Range – Hiermee selecteert u regelingsmodus van het dynamisch bereik op "Off" of "On".

Het dynamisch bereik is het bereik tussen de luidste en de stilste geluiden. Indien op "Aan" ingesteld, kunt u naar een film op een lager volume luisteren zonder geluidshelderheid te verliezen.

- Off – Geen compressie van het dynamisch bereik.

- On - Compressie van het dynamisch.

Taal

OSD - Selecteer een taal die voor de On Screen Display (OSD) gebruikt wordt.

Disc Menu - Stelt de taal in die gebruikt wordt voor het schijfmenu en pop-up-menu. De beschikbare talen zijn afhankelijk van de schijf. "Auto" stelt de voorkeurstaal in van de schijf.

Disc Audio – Stelt de taal in voor de soundtrack. De beschikbare talen zijn afhankelijk van de schijf. "Auto" stelt de voorkeurstaal in van de schijf.

Disc Subtitle - Stelt de taal in van de ondertiteling. De beschikbare talen zijn afhankelijk van de disc. "Off" voorkomt de weergave van ondertitels.

Netwerk

Een actieve, geconfigureerde Internetverbinding is een vereiste als u gebruik wilt maken van BD-live websites en content wilt downloaden. Zie pagina N-9 voor technische aansluitingen.

Connection Type – "Wired". Sluit een netwerkkabel aan op de Ethernet-aansluiting en op een bekabelde router. De BDP300 biedt geen ondersteuning voor draadloze verbindingen.

Information - Selecteer en druk op Ⓞk om de parameters van het netwerk in te stellen:

Display Audio Language Network Information MAC Address: 10-22-36-FF-FF-20 Address Type: Auto IP Address: 0.0.0.0 Sunitet Mask: 0.0.0.0 Default Gateway: 0.0.0.0 DNS1: 0.0.0.0 DNS2: 0.0.0.0 Network Information IP/IEA/C Exit

MAC Address – Alleen voor informatie

Address Type - Hiermee kunt u regelen of de netwerkinstellingen automatisch of handmatig worden ingesteld.

■ Auto: Hiermee kan de router of de modem de netwerkinstellingen automatisch instellen met behulp van de DHCP-server van het netwerk. Deze instelling zou voor het merendeel van de thuisnetwerken gebruikt moeten worden.

■ Handmatig: Voer de instellingen handmatig in, voor zeer ervaren gebruikers.

De volgende instellingen zijn alleen beschikbaar als IP-Instelling op handmatig staat ingesteld:

IP Address – Gebruik de cursors om tussen segmenten te navigeren en gebruik de ① tot en mel ⑨ toelsen om het IP-adres in te voeren dat door de netwerkbeheerder aan uw speler is toegewezen. Druk op ⑩ om instelling te bevestigen en op te slaan.

Subnet Mask – Gebruik de cursortoetsen om tussen de segmenten te navigeren en gebruik ① tot en met ⑨ toetsen om het subnet-masker van uw netwerk in te voeren. Druk op ⑩ om instelling te bevestigen en op te slaan.

Default Gateway – Gebruik de cursortoetsen om tussen de segmenten te navigeren en gebruik ① tot en met ⑨ toetsen om het internet gateway-adres in te voeren. Druk op ⑥ om instelling te bevestigen en op te slaan.

DNS1 – Gebruik de cursortoetsen om tussen de segmenten te navigeren en gebruik ① tot en met ⑨ toetsen om het IP-adres van uw primaire DNS-server in te voeren. Druk op ⑫ om de instelling te bevestigen en op te slaan.

DNS2 – Gebruik de cursortoetsen om tussen de segmenten te navigeren en gebruik ① tot en met ⑨ toetsen om het IP-adres van uw primaire DNS-server in te voeren. Druk op ⑬ om de instelling te bevestigen en op te slaan.

Connection Test - Wanneer uw speler uw internetverbinding test, verzendt het (pings) een IP-adres.

Druk op Ⓑ om een netwerkiest uit te voeren. Dit zal ook automatisch de netwerkinstellingen configureren als deze nog niet zijn geconfigureerd en als het netwerk geen automatische configuratie (DHCP) onderstunt.

Als deze test mislukt, controeler de verbindingen naar uw thuisnetwerk. Zorg ervoor dat de netwerkkabel stevig op uw router en de BDP300 is aangesloten. Controeler of uw router correct op uw kabel- of DSL-modem is aangesloten. Er is mogelijk een probleem met uw router of Internet Service Provider (ISP): Neem contact op met uw ISP voor meer hulp.

IP Setting - U kunt uw speler instellen om automatisch een IP-adres te verkrijgen wanneer het verbinding met uw ISP maakt. Sommige providers vereisen dat u een vast IP-adres opgeeft dat niet verandert: Dit moet met de "Handmalig" -instelling worden ingevoerd.

Markeer "Auto" of "Handmatig" en druk vervolgens op (CK).

Indien u handmatig hebt geselecteerd, opent het netwerkinformatieschern met de rij van het IP-adres gemarkeerd. Druk op een cijfertoets om het eerste cijfer van het IP-adres, druk vervolgens op om naar het volgende cijfter te verplaatsen. Blijf de cijfertoetsen en de of toetsen gebruiken om de rest van het IP-adres in te voeren. Wenneer u klaar bent, drukt u op (2). Als u een nummer moet verwijderen dat u hebt ingevoerd, druk op (2).

BD-Live Connection – Om de BD-live Internet toegangsniveau in te stellen.

De loegangsniveaus zijn:

■ Permitted: Alle BD-live schijven hebben toegang tot de BD-live websites.
■ Partial Permitted: Biedt internettoegang lot BD-live inhoud met alleengeldige certificaten.
■ Prohibited: Verhindert alle BD-live schijven de toegang tot de BD-live websites.

OPMERKING

De beschikbare on-line functies zijn afhankelijk van de schijf.
■ Raadpleeg de BD-live schijfinstructies voor meer informatie over het verkrijgen van toegang tot on-line content.
De BDP300 moet op het internet aangesloten zijn en op de juiste manier zijn geconfigureerd om toegang tot on-line content te krijgen. Zie pagina N-9 voor netwerkverbindingen en pagina N-21 voor netwerkinstellingen.

Systeem

Display Audio Language Network System Security Screen Saver Disc Auto Playback CEC Firmware Update Load Defaults SystemInformation 5 Minutes On Off Network Load Menu... Use cursor keys to highlight menu and OK key to select RMS/SEBI Exit

Screen Saver - Stelt de tijdsduur van het statische beeld in dat op de display te zien is voordat de schermbeveiligter wordt getoond. De opties zijn: 5/10/15/20 minuten. Het drukken op een toets op de eenheid of afstandsbediening deactiveert de schermbeveiliging.

Display Audio Language Network System Security Screen Server Disc Auto Playback OCC Firmware Update Load Defaults System Information Use cursor keys to highlight menus and OK key to select 5 Minutes 10 Minutes 15 Minutes 20 Minutes Exit

Disc Auto Playback - Regelt of een optische schijf (bijv. Blu-ray Disc, DVD, CD) automatisch af zal spelen als deze geladen is.

■ On: Optische schijven zullen automatisch afgespeeld worden.

■ Off: Om een schijf af te spelen moet u op AFSPELENDrukken.

CEC - De optic Consumer Electronics Control (CEC) wordt gebruikt om alle door HDMI aangesloten ondersteunde apparaten samen te laten werken als één systeem.

CEC moet mogelijk "On" of "Off" worden gezet, om de afstandsbedieningen te koppelen of ontkoppelen.

Firmware Update - U kunt voor een upgrade van de firmware van uw speler controleren door dit menu-item te selecteren en op (CK) te drukken om "Network" te markeren, druk dan nogmaals op (CK).

Display Audio Language Network System Security Screen Saver Disk Auto Playback EBC Firmware Update Load Defaults System Information Use menu keys to highlight menu and OK key in select OKS+IP Exit

Len bericht wordt weergegeven als geen nieuwe firmware beschikbaar is, volg anders de instructies op het scherm. Een bericht vertelt u wanneer de upgrade is voltnoid. Druk op (2).

Load standard instellingen – Druk op Ⓔ wanneer deze optic gemarkeerd is, om alle instellingen naar de fabrieksinstellingen terug te zeiten (uitgezonderd ouderlijk toezicht).

U wordt gevraagd om het laden van de standaardinstellingen te bevestigen. Druk op ☐ voor "No"; voor "Yes" druk op ☑ en vervolgens op ☐.

System Information - Markeer deze optie en druk tweemaal op CK om de systeeminformatie weer te geven.

Display Audio Language Network System Security Screen Saver Disc Auto Playback DEG Firmware Update Load Defaults System Information Use cursor keys to highlight menu and OK key to select More... Exit

Het venster van de systeeminformatie bevat informatie over uw speler, zoals het serienummer en het firmware-versie.

BD-Live Storage - Deze laatste systecmoptic stelt u in staat om BD-Live-gegevens opgeslagen op een externe USB-schijf te controleren of verwijderen.

Display Audio Language Network System Security Disc Auto Playback CSC Firmware Updates Load Defaults System Information EC Live Storage Use cursor keys to highlight menu and OK key to select Information Ense data FIN SETUP Exit

De optics zijn:

Informatie: Markeer en druk dpk om de bestandsinformatic op de BD-live-gegevens te tonen.

- Gegevens wissen: Markeer en volg de instructies op het scherm om opslaggegevens van BD-live te wissen.

Beveiliging/ouderlijke toezicht

Change Password - Stelt het 1-cijferige wachtwoord of wijzigt het. Druk op de cijfertoetsen voor het huidige wachtwoord (de standaard PIN is 0000), druk vervolgens op CK. Voer het nieuwe wachtwoord opnieuw in, druk vervolgens op OK.

Parental Control - De instellingen voor ouderlijk toezicht kunnen gebruikt worden om te voorkomen dat materiaal worden afgespeeld dai niet geschikt is voor kinderen. Alhankelijk van het ingestelde niveau kan een schijf worden stopgezet of worden sommige scènes vervangen door alternatieve scènes, alhankelijk van de schijf.

Om het niveau van ouderlijk toezicht in te stellen. 1. Selecteer "Settings" ▶ "Parental Control" ▶

1. Als Ouderlijk 'Toezicht op "On" is ingesteld, moet u uw pincode invoeren met behulp van de cilfertoetsen op de afstandsbediening. De standaard pincode is 0000.

1. Zodra u toegang heeft tot het Ouderlijk Toezicht menu, drukt u op de 🚗/♥ cursortoelsen om een keuze te maken tussen de volgende opties: Druk op ▶ om een optie te selecteren.

Parental Control - Stel het ouderlijk toezicht in op "On" of "Off".

- Off: Alle schijven worden afgespeeld. - On: Het afspelen van schijven is beperkt, afhankelijk van het in de hiernavolgende menu ingestelde niveau.

Ouderniveau - Stel de mate van beperking van de schijf in. Hoe lager de waarde, hoe groter de restricties.

1 Kid Safe: Geschikt voor kinderen.
2 G: Alle kinderen en algemeen publiek.
3 PG: Ouderlijk toezicht aangeraden.
4 PG-13: Niet geschikt voor kinderen onder de 13.
5 PG-R: Ouderlijk toezicht aangeraden.
6 R: Reperkt, binscopen eisen hierbij dat kinderen onder de 17 vergezeld worden door een volwassene, onder of voogd.
7 NC-17: Bioscopen laten geen kinderen onder de 17 jaar toe.
8 Volwassen: Schijven van ieder niveau (Volwassenen/Algemeen/Kinderen), kunnen worden afgespeeld.

OPMERKING

Als het niveau van onderlijk toezicht is ingesteld en u wilt een disk met een hoger niveau afspelen dan het huidige ouderlijkniveau, wordt een wachtwoordscherm geopend.
Als gepoogd wordt om het onderlijk toezicht of het kinderslot te wijzigen, wordt een wachtwoordscherm geopend.

problemen oplossen

Als er een storing optreedt, raadpleeg dan eerst deze probleemoplossingstabel voordat u uw toestel wegbrengt voor reparatie.

Als de storing voortduurt, probeer deze dan te verhelpen door het apparaat aan- en uit te schakelen.

Als dit geen resultaat heeft, neem dan contact op met uw dealer. Onder geen enkele omstandigheid moet u proberen de speler zelf te repareren, omdat hierdoor de garantie vervalt!

Probleem Mogelijke oorzaak Oplossing
Geen elektriciteit	De AC netstroomkabel is niet aangesloten.Slechte aansluiting bij het AC stopcontact of de aansluiting is niet actief.	Sluit het snoer goed aan.Controlleer de aansluiting met behulp van een lamp of een ander apparaat.
Er wordt niets afgespeeld	De schijf ligt ondersteboven in de schijllade.De schijf is niet afspeelbaar.De schijf is vuil.De opgenomen schijf is niet correct afgewerkl.Het niveau van het ouderlijk toezicht is niet correct ingesteld.Het symbool voor ongeldige opdracht wordt getoond.	Laad de schijf opnieuw met de bedrukte zijde boven.Gebruik een afspeelbare schijf.Maak de schijf schoon.Laad een schijf die correct is afgewerkl.Stel het niveau van ouderlijk toezicht goed in. Zie pagina N-22Pas de instelling aan.
Storing	Er zitten krassen op de schijf, hij is vuil, slecht opgenomen of niet afspeelbaar.	Druk op de AAN/UIT knop om de stroom af te zetten, druk dan opnieuw op de AAN/UIT knop en haal dan de schijf uit de lade.
Geen beeld De videokabels zijn niet aangesloten.	Onjuiste selectie van de op de TV aangesloten bron.De schijf is niet afspeelbaar.	Sluit de kabels goed aan.Selecteer de juiste bronaansluiting.Gebruik een afspeelbare schijf.
Verwrongen beeld of beeld met veel lawaai	Het apparaat is direct aangesloten op een opnameapparaat en de kopieerbeveiligingsfunctie (copyguard) is geactiveerd.De schijf is vuil.De schijf wordt snel voor- of achteruil afgespeeld, of alleen per frame.	Sluit het apparaat zo aan dat het beeldsignaal direct naar de TV wordt verstuurd.Maak de schijf schoon.Soms kan er een kleine mate van beeldvervorming optreden. Dit is geen storing.
Abnormaal of ontbreckend beeld.	De resolutie voor de videosignalen is niet goed ingesteld om deze via de COMPONENT en de HDMI uitgangen te kunnen verzenden.De TV ondersteunt geen HDCP.Het TV-type van dit apparaat is anders dan dat van uw TV of uw schijf.	Pas de instelling aan. Zie pagina N-19.Dit apparaat zal de videosignalen niet via de HDMI connector naar een TV doorgeven die geen HDCP ondersteunt. Dit is geen storing.Stel het juiste type TV in. Zie pagina N-19
Lichte pauze van het beeld	het doorgeven van de lagen gebeurt tijdens het afspelen van DVD video's cnz, die opnicuw gecodeerd worden in een dual-layer formaat.	Soms kan daarbij een korte pauze optreden. Dit is geen storing.
Geen geluid	De andlokabels zijn niet aangesloten.De speakers zijn niet aangesloten op de versterker.Onjuiste selectie van de op de versterker aangesloten bron.	Sluit de kabels goed aan.Sluit de speakers goed aan.Selecteer de juiste bronaansluiting.
Verwrongen of luid geluid	De schijf is vuil.Slechte aansluitingen.	Maak de schijf schoon.Controlleer de aansluitingen en sluit alle kabels stevig aan.
BD-LIVE content kan niet geladen worden	Slechte aansluitingen tussen dit apparaat en de breedband router en/of modem.het USB-geheugenapparaat is niet aangesloten.De toegang tot BD-Live Internet staat op "Toegang verboden".De TBD-schijf ondersteunt geen BD-LIVE.De netwerkinstellingen zijn niet correct ingesteld.	Controller de aansluitingen en sluit alle kabels stevig aan.Sluit het USB-geheugenapparaat aan op dit apparaat.Stel het in op "Toegang altijd toestaan" Zie pagina N-21Laad een schijf die BD-LIVE ondersteuntStel de netwerkinstellingen correct in. Zie ppagina N-21
De afstandshediening werkt niet.	Er zitten geen batterijen in of deze zijn leeg.De sensor van de afstandshediening is bedekt.	Vervang de batterijenVerwijder het obstakel.

audio & video outputformaten

Audio outputformaat

Het formaat van het audio-uitgangsignaal dat beschikbaar is via de digitale audio-aansluitingen is afhankelijk van het formaat van de soundtrack die wordt afgespeeld, de gebruikte audio-uitgang en de instelling van de Digitale uitgang in het instellingenmenu van de Audio. zie "Audio" op pagina N-20.

Gebruik het stroomdiagram op deze pagina om u te helpen bij het selecteren van de juiste instellingen voor uw thuistheaterinstallatie.

N-25

Nederlands

De CR104 aan uw persoonlijke voorkeuren aanpassen

Codes Leren

De CR104 wordt geleverd met een complete bibliotheck van voorgeprogrammeerde codes. Nadal u de CR104 heeft ingesteld op uw apparaat, is het mogelijk dat er op het toetsenbord van de CR104 geen plaats is voor een of meer functies van uw originele afstandsbediening. Voor uw gemak is de CR104 uitgerust met een zellerende functie waarmee u tot 16 functies van een originele afstandsbediening kunt kopieren op het toetsenbord van de CR104.

Zorg ervoor dat, voordat u begint:

■ De originele afstandsbediening goed werkt.

■ De afstandsbedieningen niet naar uw apparaat

wijzen.

■ De afstandsbedieningen nieuwe batterijen

hebhen

■ De afstandsbedieningen niet blootgesteld staan

aan direct zonlicht of sterke TL-verlichting.

OPMERKING

De geleerde functies zijn afhankelijk van de modi. Theoretisch kunt u tot 8 verschillende functies toewijzen aan een enkele toets (de CR104 kan een totaal van 16 geleerde functies verwerken).

Bijvoorbeeld: De 'tekst vasthouden" functie van een TV-afstandsbediening koplëren naar de ➡ toets van uw CR104

1. Plaats beide afstandsbedieningen op een vlakke ondergrond, 2 tot 5 cm van elkaar verwijderd, terwijl de IR poorten naar elkaar toe gericht zijn.
2. Ⓗ toets ingedrukt totdat de aan/uit-LED twee keer knippert.
3. Druk op ⑨⑦⑤. De aan/uit LED knipperl twee maal:
4. Druk op de afstandsbediening van de CR104, op de toets die overeenkomt met die van het 'bron' apparaat (bijv, als u een TV-functie wilt "leren", drukt u op 20).
5. Druk op de toets van de CR104 waaraan u de geleerde functie wilt koppelen (bijv. ⬆). De toets van het apparaat knippert twee keer.

6. Druk op de functietoets van de origincle afstandsbediening die u wilt "leren" en houd deze ingedrukt (bijv. TEKST VASTHOUDEN) totdat de toets van de CR104 twee maar knippert:

7. Als u andere functies van hetzelfde bronapparaat wilt "leren", dan kunt u eenvoudigweg de stappen 5 en 6 herhalen en op de volgende toets drukken die u wilt "leren".

8. Om de Code Leren-modus te verlaten drukt u op en houd u de toets ingedrukt totdat de knop twee keer knipperi:

9. Om alle geleerde functies van de CR104 te gebruiken, drukt u op de apparaatmodustoets, gevolgd door de functietoets.

In dit voorbeeld zou u op gevolgd door ➤ ao moeten drukken,

Wissel-Leerfunctie

U kunt een aangeleerde functie aan de CR104 tockennen zonder daarvoor de originele functie op te hoeven geven.

U kunt wissel-leerfuncties toekennen aan iedere willekeurige tocts, met uitzondering van: Apparaatmodusloetsen (bijv. AV), 94F, of de nummerloetsen(0 tot(9)).

1. Om een wissel leerfunctie toe te wijzen, volgt u eenvoudigweg de stappen in de vorige paragraaf. Tijdens stap 5 drukt u dan eenmaal op ^34 voordat u op de toets drukt waaraan u de geleerde functie wilt toewijzen.

2. Om toegang te krijgen tot een wisselfunctie drukt u op ③ en daarna op de gewenste loets.

Belangrijke opmerkingen:

Zodra u een Code Leer-functie start, hebt u ongeveer 10 seconden om iedere stap uit te voeren. Langer of een pauze betekent dat u weer opnieuw met de procedure moet beginnen.
- De leerfunctie is afhankelijk van de modus - U kunt een functie per modus naar een toets kopieren.
In totaal kan de CR104 ongeveer 16 functies leren.
■ Om een geleerde functie te vervangen, wijs t u gewoon een nieuwe functie aan dezelfde toets toe.
- Geleerde functies worden onthouden, ook als u de batterijen vervangt.
Als het Code Leren niet lukt, probeer dan om de afstand tussen de twee afstandsbedieningen te wijzigen; zorg ervoor dat het licht in dat gebied niet te sterk is.

Wissen van een geleerde functie

1. Druk op en houd de Ⓜ toets ingedrukt tot de aan/uit-LED twee keer knippert:

2. Druk op ⑨⑦⑥ De aan/uit-LED knippert twee maal:

3. Druk eenmaal op een apparaatmodustoets. Als u bijvoorbeeld een van uw geleerde TV functies wilt wissen, drukt u op av.

4. Druk tweemaal op de toets waarvan u de toewijzing wilt wissen. De afstandsbediening knippert tweemaal: ter bevestiging.

De originele functie van de CR104 is hersteld.

Wissen van een geleerde functie

Om een wissel-leerfunctie te wissen, drukt u op ① voordat u op de toets drukt waarvan de functie gewist moet worden (tijdens stap 4 hierboven).

Het wissen van ALLE geleerde functies voor een bepaalde apparaatmodus

1. Houd de Ⓗ toets ingedrukt tot de aan/uit-LED twee keer knippert: ✦.

2. Druk op ⑨⑦⑥- de aan/uit-LED knippert tweemaal:

3. Druk tweemaal op de juiste apparaatmodustoets.

Creating Macros

U kunt uw CR104 ook programmeren om een aantal verschillende, achtereenvolgende commando's uit te voeren wanneer u op enkele toets drukt. Om het u makkelijk te maken kan iedere achtereenvolgende serie commando's die u regelmatig gebruikt, samengevat worden in één enkele druk op de toets.

Zo wilt u bijvoorbeeld uw '1V, videospeler en satelliet tegelijkertijd uitzetten.

- Een toets die met een macro is geprogrammeerd is in alle modi toegankelijk en zal de verschillende functies van die toets voor alle modi vervangen. - Een macro kan bestaan uit maximaal acht maal een druk op een toets.

Bijvoorbeeld: Een macro toewijzen aan de knop

1. Druk op en houd de ③ toets ingedrukt tot de aan/uit-1.FD twee keer knipperte ⚙️ ⚙️.

2. Druk op ⑨⑨⑤.

3. Druk op ③00 (de macro is nu toegewezen aan deze toels).

4. Druk op a, 📄 🐵 🐎 🐎 🐎 🐎 (Dit zijn de stappen van de macro die u wilt registreren).

5. Om de macro op te slaan houd u de 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎

Iedere keer als u nu op ^10 druki, zal de CR104 de stroomtoevoer naar uw TV, videorecorder en satelliet omwisselen.

■ Het belangrijkste woord is hier "omwisselen". Uw TV en satelliet staan bijvoorbeeld aan, maar uw videorecorder staat uit. Als u dan op 1993 drukt, dan zullen de TV en de satelliet uitgaan en zal de videorecorder aan aan (in plaats van dat alle drie de apparaten aan- of uitgaan).

■ Vergeet niet dat, als u macro's gebruikt, u misschien van modus moet veranderen of de (347) toets moet gebruiken, en dat iedere druk op de toets (met inbegrip van het wisselen tussen modi en het drukken op (187) ) voor de macro als een stap tell. U kunt geen macrotoets gebruiken binnen een andere macrotoets.

Als de vrije geheugencapaciteit voor een bepaalde macro wordt overschreden, dan zal de aan/uit-LED gedurende vijf seconden gaan branden. U kunt de macro stappen du u tot dat punt heeft gemaakt echter wel opslaan door op(###) te drukken, of u kunt de macro annuleren door op een willekeurige andere toets te drukken.

- Het interval tussen de drukken op de toets wordt opgeslagen als zijnde een deel van de macro. Een interval tot 30 seconden wordt geaccepteerd.

Bijvoorbeeld: Een macro die aan de Ⓧ toets toegewezen is wissen.

1. Houd de Ⓤ toets ingedrukt tot de aan/uit-LED twee keer knippert: ✦ ✦

2. Druk op ⑨⑨⑤.

3. Druk op 5930.

4. Houd de Ⓤ toets ingedrukt tot de aan/uit-LED twee keer knippert: ✦ ✦.

Volume doorbreken

Volume doorbrecken betekent dat de CR104 de controle heeft over het volume van de AVR500, AVR600 of AV888, ongeacht de geselecteerde modus. U hoelt niet op te drukken op uw CR104; deze functie staat standaard aan.

Het kan echter soms gebeuren dat u het volume van een apparaat direct wilt controleren als u in een specifieke apparaatmodus bent.

Bijvoorbeeld: Volume doorbreken annuleren voor een TV (AV modus)

1. Druk eenmaal op Ⓞ.

2. Druk op en houd de Ⓤ toets ingedrukt tot de aan/uit-LED twee keer knippert: ⚙️.

3. Druk op ⑨⑨③.

4. Druk op ☑: De aan/uit-LED knippert vier maal. Terwijl u in de TV (AV) modus bent, heeft u een directe toegang tot het volume en mute functies van uw TV.

Alle instellingen voor het volume doorbreken wissen

1. Druk op en houd de 24F toets ingedrukt tot de aan/uit-LED twee keer knippert:

2. Druk op ⑨⑨③.

3. Druk op (+). De aan/uit-LED knippert vier keer

Nu heeft u, ongeacht de modus waarin u zich bevindt, toegang tot het volume of de mute functies van dat apparaat, op voorwaarde dat deze ook beschikbaar zijn. Om het volume van de AVR500/AVR600/AV888 te wijzigen, moet u overschakelen op de AMP modus.

Bijvoorbeeld: Herstellen van de standaard volume doorbreken instellingen in alle apparaatmodi.

1. Druk op en houd de Ⓤ toets ingedrukt tot de aan/uit-LED twee keer knippert: ✦ ✦.

2. Druk op ⑨⑨③.

3. Druk op (AM). De aan/uit-LED knippert twee maal:

Toetsen verplaatsen

Het kan soms voorkomen dat u merkt dat een toets dic u vaak gebruikt voor uw systeem voor u op de "verkeerde" plaats staat op het toetsenbord van de CR104. Het is heel eenvoudig om een favoriete functietoets naar een beter toegankelijke toets over te zetten. Het is zelfs mogelijk om een functie van één apparaatmodus naar een andere apparaatmodus over te zetten.

Bijvoorbeeld: De functie van de ① toets toewijzen aan de ② toets in de SAT-modus.

1. Druk op (SAT)

2. Houd de Ⓤ toets ingedrukt tot de aan/uit-LED twee keer knippert: ✦ ✦.

3. Druk op ⑨⑨④

4. Druk op de toets die u wilt verplaatsen (bijv. ⑩)

5. Druk nu op de toets waar u de toets naar toe wilt verplaatsen (bijv.###).

Als u nu op (25F) of (MEL) drukt terwijl u in de SAT-modus bent, zal de CR104 de (25F) functie versturen.

Om geheel van functionaliteit tussen deze twee toetsen te wisselen en de functie van de 58 naar de 107 loets over te zetten, herhaalt u de boven beschreven stappen, maar verwisselt u de 19 en 34 loetsdrukken van het voorbeeld.

Merk op dat de functie die op de nieuwe toets wordt gekopicerd altijd de originele functie is van de oude tocts.

Een verwijderde toets herstellen

Om een toets naar zijn vorige functie te herstellen, herhaalt u het bovenstaande voorbeeld en drukt u tweemaal op de toets die moet worden hersteld (kopieert het naar zichzelf terug).

Alle verwijderde toetsen van een apparaatmodus herstellen

Om alle toetsen in een apparaatmodus weer in hun originele functie te herstellen, herhaalt u bovenstaand voorbeeld, maar drukt u bij de stappen 1,4 en 5 van het voorbeeld op de desbetreffende apparaatmodusknop (bijv. ^608 ).

Een toets tussen twee apparaatmodi kopieren

Het is mogelijk om functies te kopiiëren tussen apparaatmodi. Denk er echter wel aan dat de toetsfuncties albankelijk zijn van de specifieke apparaatmodus en daarom in feite "door de originele apparaatmodus heenbreken" als ze worden gekopieerd. In het volgende voorbeeld wordt de AVR500/AVR600/AV883 DIRECT functie gekopieerd van de CR104 AMP-apparaatmodus naar de wisselfunctie van de ☐ toets in de AV-apparaatmodus.

1. Houd de ③ toets ingedrukt tot de aan/uit LED twee keer knipperte:
2. Druk op ⑨⑨④.
3. Druk op de apparaatmodusknop van de functie die u wilt verplaatsen (bijv. ^4 )
   d. Druk op de functietoets die u wilt verplaatsen (bijv. 📋/DIRECT)
4. Druk nu op de toets van de apparaatmodus waar u de functie naar toe wilt verplaatsen (bijv. av)
5. Druk op de afbeelding van de ⓝ toets
6. Druk nu op de toets waar u de functie naar toe wilt verplaatsen (bijv. ■)

Als u de toets liever naar de hoofdfunctie van de ☐ toets wilt kopieren in plaats van naar de "wissel" functie, sla dan stap 6 van het bovenstaande voorbeeld over.

Wisselen van Modus

Als uw Home Entertainment systeem toestellen bevat die van hetzelfde (ype zijn (bijv. twee 'TV's, misschien van verschillende fabrikanten), dan kunt u deze twee apparaten nog steeds bedienen met de CR104. U hoeft alleen maar een ongebruikte apparaatmodusknop toe te wijzen.

OPMERKING

Controleer voordat u de functie Modus Verwisselen gebruikt of zowel het bron- als het gewenste apparaat gedeblokkeerd zijn (zie volgende paragraaf).

Bijvoorbeeld: De 📂 toets gebruiken om een tweede TV te bedienen.

1. Drak op en houd de ⑦ toets ingedrukt tot de aan/uit-LED twee keer knippert:
2. Druk op ⑨⑨②
3. Druk op de apparaatmodusknop om het type apparaat te selecteren dat u wilt bedienen (druk bijv, voor een TV op ^24 ).
4. Druk op de toets van de apparaatmodus die u wilt gebruiken (bijv, Ⓐ),
5. Vergeet niet om de CR104 ook voor een tweede apparaat in te stellen met behulp van een van de methodes van pagina N-14 "Bedicnen van andere apparaten".

Merk op dat de functie volume doorbrecken niet werkt in een apparaatmodus die gekopieerd is met behulp van Modus verwisselen. De functie volume doorbrecken kan echter wel hersteld worden als u modus verwisselen heeft gebruikt, door , en 4 te kopieren van de AMP apparaatmodus naar dezelfde toetsen in de nieuwe apparaatmodus, met behulp van het voorbeeld uit de paragraaf Toetsen Verplaatsen.

Een verplaatste apparaatmodustoets

herstellen naar de oorspronkelijke instelling.

1. Druk op en houd de Ⓗ toets ingedrukt tot de aan/uit-LED twee keer knippert:
2. Druk op ⑨⑨②
3. Druk Tweemaal op de toets van de apparaatmodus die u wilt herstellen.

Een specifieke apparaatmodus blokkeren/deblokkeren

Voor uw gemak kunt u, op het moment dat u uw CR104 voor het eerst uitpakt en de batterijen plaatst, sommige Arcam elementen automatisch bedienen (bijr. DVD spelers, versterkers, radio's en CD-spelers). Wij zijn hierin geslaagd door specifieke Arcam apparaatcodes op de desbetreflende apparaatmodustoetsen voor te programmeren, en wij hebben daarna de apparaatmodi gehlokkeerd zodat u deze niet per ongeluk herprogrammeert.

Als u deze standaard instellingen wilt opheffen – om bijvoorbeeld een CD-speler van een ander merk le bedienen – dient u eerst de CD-modus te deblokkeren voordat u de CR104 instelt volgens één van de methods die aan het begin van deze gids staan beschreven.

Hier zijn de standaard fabricksinstellingen:

Apparaatmodus	Standaard status	Standaard Arcam codes
BD	Geblokkeerd 0762
SAT	Gedeblokkeerd 1205
AV	Gedeblokkeerd 0586
TUN	Geblokkeerd 2009
AMP	Geblokkeerd 1242
PVR	Gedeblokkeerd 1930
VCR	Gedeblokkeerd 0111
CD	Geblokkeerd 2010

Er zijn alternatieve codes beschikbaar met oplossingen voor meerdere ruimtes, of voor het geval van conflicterende codes met producten van een andere fabrikant.

Bijvoorbeeld:

AMP (systemcode 19) 1954

U zult de systeemcode van het product dat u wilt gaan bedienen moeten veranderen, net zoals op de CR104.

OPMERKING

De AMP apparaatmodus kan alleen gebruikt worden om Arcam versterkers zoals de AVR500, AVR600 en AV888 te bedienen, hetzij via de standaard codes, hetzij via de IR systeemcodes.

De geblokkeerde instelling van een apparaatmodus wisselen;

1. Druk op de toets van de apparaatmodus die u wilt deblokkeren (bijv. CD)
2. Druk op en houd de Ⓤ toets ingedrukt tot de aan/uit-LED twee keer knippert:
3. Druk op ⑨⑧②.

■ de aan/uit-LED knippert twee keer bij het blokkeren en vier keer bij het deblokkeren.

Als u een ongeldige opdracht geeft door de verkeerde serie toetsen in te drukken, dan zal de aan/uit-LED één keer lang knipperen en dan naar de gewone functie terugkeren.

Als de apparaatmodus geblnkkeerd is, zijn de functies Direct Code Instellen en Modus Verwisselen niet beschikbaar.

Modustoets IR doorbreken

De modustocts IR Doorbrecken staat standaard op "On".

Bijvoorbeeld: De modustoets IR doorbreken instellen met de AMP

1. Druk op en houd de Ⓗ toets ingedrukt tot de aan/uit-LED twee keer knippert:

2. Druk op ⑨⑦①. De aan/uit-LED knippert twee maal:

3. Druk op (40) om hiervandaan de IR te doorbreken. Nu worden de IR-gegevens die aan deAMP zijn gekoppeld, doorgegeven op het moment dat u de Modustoets indrukt en loslaat, ongeacht de huidige modus (het "doorbreekt" bijvoorbeeld ieder ander apparaat).

De Modus IR Doorbreken annuleren

1. Houd de Ⓤ toets ingedrukt tot de aan/uit-1.FD twee keer knippert: 🌿️.

2. Druk op ⑨⑦①. De aan/uit-LED knippert twee maal:

3. Druk op Ⓤ tot de aan'uit-LED tweemaal knippert:

De CR104 opnieuw instellen

Wanneer u de CR104 opnieuw instelt, zullen alle geleerde functies door alle modi heen gewist worden, net zoals sommige andere geprogrammeerde functies zoals macro's. Dit zal de apparaatmodustoetsen echter niet opnieuw instellen; deze zullen geprogrammeerd blijven op de component van uw keuze.

1. Druk op en houd de Ⓤ toets ingedrukt tot de aan/uit-I.F.D twee keer knippert:

2. Druk op ⑨⑧①. De aan/nit-LED knippert vier maal:

3. Druk op en houd de Ⓤ toets ingedrukt tot de aan/uit-LED twee keer knippert: ⚡️ ⚡️.

4. Druk op ⑨⑨③.

5. Druk op ⓦ, De aan/uit-LED knippert twee maal:

6. Druk op en houd de Ⓜ toels ingedrukt tot de aan/uit-1.FD twee keer knippert

7. Druk op ⑨⑦①. De aan/uit-LED knippert twee maar:

8. Druk op (64). De aan/uit-LED knippert twee maal:

Overzicht van commando's

Directe code Installatie

(bijv. AV-modus, NNNN=codenummer)

Bibliotheek Doorzoeken

(bijv. AV-modus)

47 69 9 1 Ⓞ tot het apparaat uitgaat.

④ om op te slaan

Codeweergave via Knippersignalen

⑨ ⑩ ⑨ ⑨ ①

① tel knippersignalen voor de eerste N

② tel knippersignalen voor de tweede N

③ tel knippersignalen voor de derde N

④ tel knippersignalen voor de vierde N

Codes Leren

(bijv. AV-modus, snel doorspouelen toets)

⑨⑦⑤④(veel snelle knippersignalen)

(Druk op de toets van de originele afstandsbediening die u wilt kopieren)

回

Wissen van een geleerde functie

(bijv. AV-modus, snel doorspoelen toets)

⑧ ⑨ ⑦ ⑤ ⑥ ⑧ ⑩ ⑦

Alle geleerde functies voor een apparaat wissen

(bijv. AV-modus)

⑨ ⑨ ⑨

Macro's creëren

(bijv. SRCII-loets)

(bijv. SAT-modus, DISP-toets of MENU-toets)

SAT (HIT) ⑨ ⑨ ④ (SEP) (MEN)

Wisselen van Modus

(bijv. wisselen tussen SAT en TV(AV))

SHFI 9 9 2 AV SAT

Apparaatmodus Herstellen

(bijv. om SAT' te herstellen)

⑨ ⑨ ② ⑤

Een Modus Blokkeren/Deblokkeren

(bijv. CD-modus)

CD 9 8 2

(bijv. twee keer knipperen voor blokkeren)

CD SHF 982

(bijv. vier keer knipperen voor blokkeren)

Volume Doorbreken overal annuleren

③④⑤⑥⑦⑧⑨⑩⑪⑫

Volume Doorbreken herstellen

SHFI 9 9 3 AMR

Modustoets IR doorbreken

③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

De Modustoets IR Doorbreken annuleren

9 7 1

OPMERKING

Net zoals in de rest van deze handleiding wordt

een enkel knippersignaal van de rode I.F.D achter

de aan/uit-toets, weergegeven met het symbool

[NO TEXT]

Apparaatcodes

De tabellen die beginnen op pagina (in het laatste deel van deze handleikling) tonen een lijst van viercijferige codes voor de apparaten van de verschillende fabrikanten.

Gebruik deze codes als u uw CR104 instelt voor het bedienen van uw apparaten, zoals beschreven in methode 1 (zie pagina N-14).

Als er meer dan een code staat aangegeven, probeer dan de eerste code. Als de resultaten niet naar levredenheid zijn, ga dan door en probeer de andere nummers voor deze fabrikant, zodat u de beste "pasvorm" krijgt voor de gevraagde functionaliteit.

Als de fabrikant of uw apparatuur niet op de lijst staan, kunt u methode 2, Bibliotheck Doorzoeken, gebruiken (zie pagina N-14). Hiermee kunt u door alle codes scannen die in het geheugen van de CR104 opgeslagen zijn.

specificaties

Analoge Audio-uitgang
Digitale naar analoge conversie 24-bit 192kHz Delta-Sigma DAC
Signaal-ruisverhouding 110dB CCJR
Harmonische vervorming (1 kHz) 0.002%
Frequentierespons (±0.5dB) 10 Hz 20 kHz
Uitgangniveau (0 dB) 2,2 Vrms
Uitgangsimpedantic 47Ω
Aanbevolen minimale belasting 5 kΩ
Video-uitgangen
Composiet video 1 x phono. 1V pk-pk in 75Ω
Component video Interlaced of Progressieve
	3 phono-aansluittingon.Y 1 V pk-pk in 75 Ω, Pb 0,7 V pk-pk in 75 Ω, Pr 0,7 V pk-pk in 75 Ω
HDMI 19-pin HDMI connector	Ondersteunde video formaten zijn:720 x 576p, 720(1440) x 576i, 720 x 480p, 720(1440) x 480i,1280 x 720p, 1920 x 1080i, 1920 x 1080pAudio naar 8 kanalen 96kHz of 2 kanalen/192kHz (24 bit).
Digitale interfaces
USB USB 2.0 High Speed (480 Mbit/s)
Netwerk 10 BASE 'T / 100 BASE 'TX
Fysiek
Afmetingen L430 x B400 x H1100 mm
Gewicht	6,2 kg netto/8,5 kg verpakt
Vermogensverbruik	17 W maximaal
Digitale output aansluiting	75Ω coaxiaaloptische TOSLINK
Meegeleverde accessoires
	NetsnoerCR104 afstandsbediening4 x AAA batterijen
E&OE
OPMERKING: De waarden van alle specificaties zijn kenmerkend, tenzij anders vermeld

Radiostoring

De BDP300 Blu-ray speler is een digitaal apparaat dat ontworpen is volgens zeer huge standaards voor elektromagnetische compatibiliteit.

Alle Blu-ray Disc-spelers genereren RF (radiofrequentie) energie en kunnen deze ook uïstralen. In sommige gevallen kan dit interferentie veroorzaken met FM en AM radio-ovtangst. Als dit het geval is, houd de speler en de aangesloten kabels zo ver van de radio en de antennes vandaan als cnigszins mogelijk is. Het kan ook helpen om de speler en de radio aan te sluiten op verschillende stopcontacten.

EG LANDEN - Deze producten zijn ontwikkeld om te voldoen aan de EMC Richtlijn 2004/108/EC.

USA - Deze producten voldoen aan de FCC-norm Lidt 15 Classe B.

Laserstraling

Als de BDP300 Blu-ray Discspeler gebruikt wordt terwijl het bu itenbehuizing van de speler is verwijderd, is het mogelijk dat onzichtbare laserstralen oogletsel kunnen veroorzaken.

Beleid van constante verbetering

Het beleid van Arcam is gericht op constante verbetering van de producten. Dit betekent dat ontwerpen en specificaties onderhevig zijn aan veranderingen zonder voorafgaande kennisgeving.

productgarantie

Wereldwijde garantie

Dit geeft u het recht om de eenheid kosteloos te laten herstellen, tijdens de eerste twee jaar na aanloop, onder voorbehoud dat het oorspronkelijk bij een officielle Arcam dealer is gekocht. De Arcam-dealer is verantwoordelijk voor alle service na verkoop. De fabrikant kan geen verantwoordelijkheid aanvaarden voor gebreken als gevolg van ongeval, verkeerd gebruik, misbruik, slijtage, verwaarlozing of door ongenorloofde aanpassing en/of reparatie, noch kan zijn verantwoordelijkheid aanvaarden voor schade of verlies ontstaan tijdens het transport van of naar de persoon die krachiens de garantie claimt.

De garantie dekt:

Onderdelen en arbeidskosten voor twee jaar vanaf de aankoopdatum. Na twee jaar moet u voor zowel de onderdelen als de arbeidskosten betalen. De garantie dekt geen transportkosten op elk moment.

Claims onder garantie

Deze apparatuur moet worden verpakt in de originele verpakking en naar de dealer worden geretourneerd van wie het werd gekocht. Het moet franco vervoor via een gerenommeerde vervoorder worden toegezonden – niet per post. Er kan tijdens transport naar de dealer of distributeur geen verantwoordelijkheid voor de eenheid worden aanvaard en klanten worden daarom geadviscerd om de eenheid te verzekeren tegen verlies of beschadiging tijdens transport.

Neem contact op met Arcam voor nadere details:

Als uw Arcam-dealer geen enkele vraag met betrekking tot dit of enig ander Arcam-product kan beantwoorden, neem contact op met Arcam Customer Support op het hierboven vermelde adres en we zullen ons best doen om u te helpen.

Online registratie

Online registratieU kunt uw product online registreren op www.arcam.co.uk.

Een juiste verwijdering van dit product

Deze markering geeft aan dat dit product nergens in de Europese Unie met ander huishoudelijk afval mag worden afgevoerd.

Om mogelijke schade aan het milieu of gezondheid door ongecontroleerde afvalverwijdering te voorkomen en grondstoffen te

beschermen, dient dit product op verantwoorde wijze gerecycled te worden.

Om uw apparaat te verwijderen, maak gebruik van u plaatselijke inlever- en inzamelsystemen of neem contact op met de winkelier waar het product werd gekocht.

ARCAM

MJ BDP300

Настройка CR104

Обучение командам
