GEBRUIKSAANWIJZING NX-PS1 JVC

Ontkoppel het netsnoer om de stroom geheel uit te schakelen (zodat alle lampjes en aanduidingen doven). Zorg bij het installeren van de apparatuur dat de stekkers gemakkelijk toegankelijk zijn. Met de 0/1 STANDBY/ON toets kunt u de stroom niet geheel uitschakelen.

• Met het toestel standby geschakeld, licht het STANDBY lampje rood op.
• Met het toestel ingeschakeld, is het STANDBY lampje gedoofd.

U kunt de stroom standby en inschakelen met de afstandsbediening.

ATTENZIONE — Tasto ⏻/| STANDBY/ON

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel het toestel niet bloot aan regen of vocht.

ATTENZIONE

• Zorg dat u de ventilatieopeningen en -gaten niet afsluit.
  (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.)
• Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
• Wees milieubewust en gooi lege batterijen niet bij het huishoude-lijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen.
• Stel dit apparaat niet bloot aan regen, vocht, drupwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

ATTENZIONE

Voorzichtig: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1 Voorkant:

Geen belemmeringen en voldoende ruimte.

2 Zijkanten/boven-/onderkant:

Geen belemmeringen plaatsen in de hieronder aangegeven zones.

3 Onderkant:

Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Informatie voor gebruikers over het weggooien van oude apparatuur

NEDERLANDS

[Europese Unie]

Deze markering geeft aan dat de elektrische en elektronische apparatuur bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Het product moet in plaats daarvan worden ingeleverd bij het relevante inzamelingspunt voor hergebruik van elektrische en elektronische apparatuur, voor juiste verwerking, terugwinning en hergebruik in overeenstemming met uw nationale wetgeving.

Let op:

Dit symbool is alleen geldig in de Europese Unie.

Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid, die anders veroorzaakt zouden kunnen worden door onjuiste afvalverwerking van dit product. Neem voor meer informatie over inzamelingspunten en hergebruik van dit product contact op met de gemeente in uw woonplaats, het afvalverwerkingsbedrijf of de winkel waar u het product hebt aangeschaft.

Er kunnen boetes gelden voor een onjuiste verwijdering van dit afval, in overeenstemming met de nationale wetgeving.

(Zakelijke gebruikers)

Bezoek als u dit product wilt weggooien onze website www.jvc-europe.com voor informatie over het terugnemen van het product.

[Landen buiten de Europese Unie]

Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land voor de verwerking van oude elektrische en elektronische apparatuur.

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Duitsland

Gentile Cliente,

Voorzorgsmaatregelen 2

Aan de slag 3

Aansluiting 5

Basisbedieningen 7

Toestel 7

Afstandsbediening 9

Klok en dagelijkse timer instellen ..... 11

Klok instellen ....11

Dagelijkse timer instellen ....11

Weergeven vanaf iPod 13

Het aansluiten van de iPod ....13

Basisbedieningen ....14

Weergeven vanaf USB-apparaat voor massaopslag .... 15

Het USB-apparaat voor massaopslag rechtstreeks op het systeem aansluiten ....15

Basisbedieningen ....15

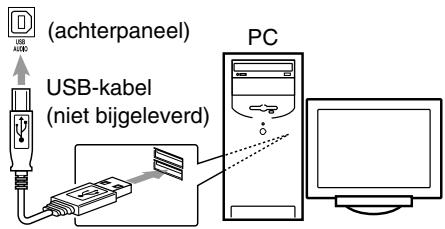

Weergeven vanaf PC 17

Het installeren van de USB-stuurprogramma's .....17

Geluiden op de PC weergeven 18

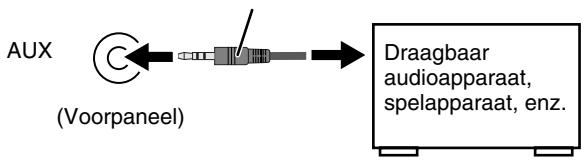

Weergeven vanaf andere apparatuur .. 19

Andere apparatuur aansluiten 19

Verhelpen van storingen 20

Specificaties 21

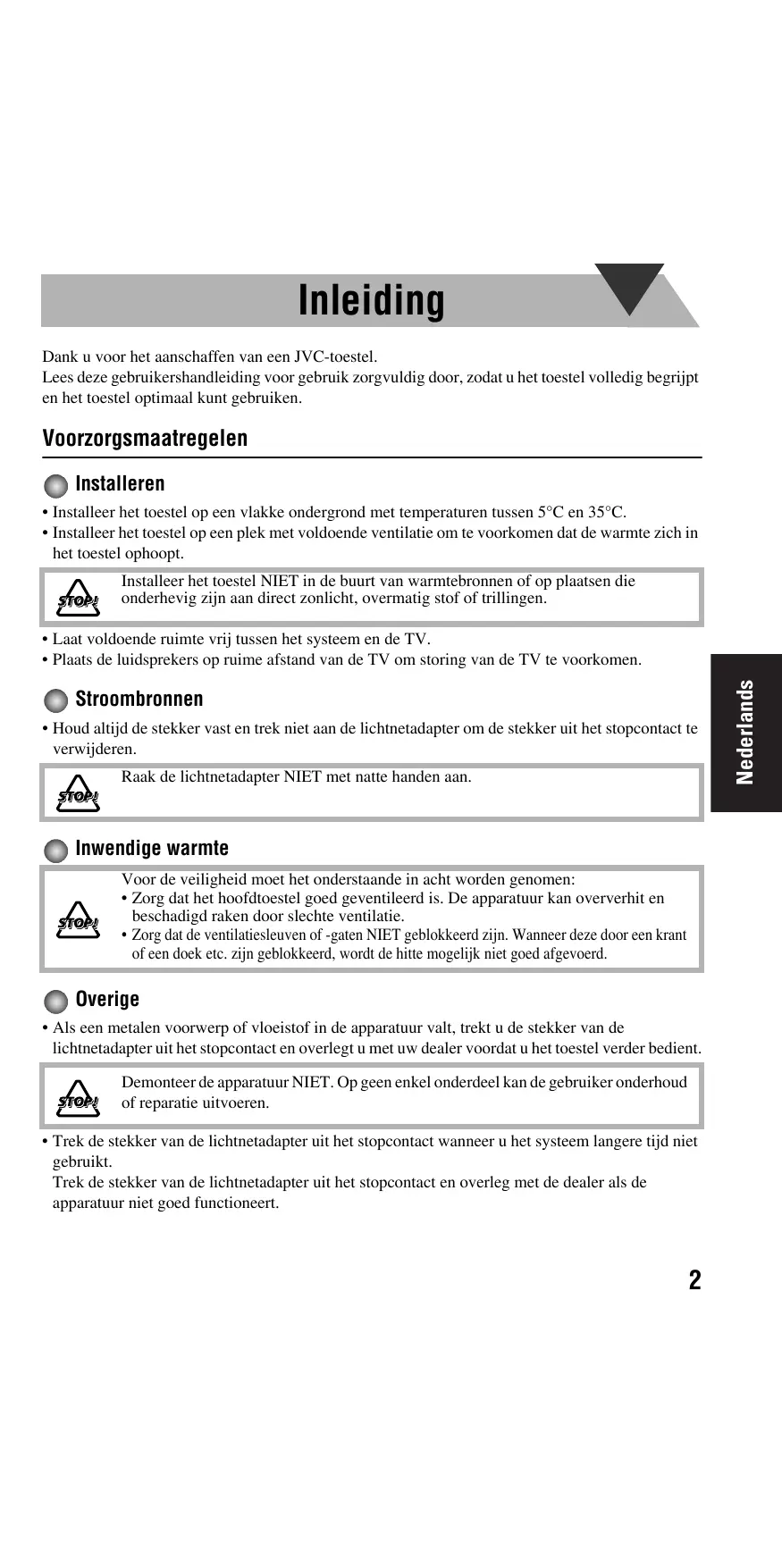

Inleiding

Dank u voor het aanschaffen van een JVC-toestel.

Lees deze gebruikershandleiding voor gebruik zorgvuldig door, zodat u het toestel volledig begrijpt en het toestel optimaal kunt gebruiken.

Voorzorgsmaatregelen

Installeren

• Installeer het toestel op een vlakke ondergrond met temperaturen tussen 5^ en 35^ .
• Installeer het toestel op een plek met voldoende ventilatie om te voorkomen dat de warmte zich in het toestel ophoopt.

Installeer het toestel NIET in de buurt van warmtebronnen of op plaatsen die onderhevig zijn aan direct zonlicht, overmatig stof of trillingen.

• Laat voldoende ruimte vrij tussen het systeem en de TV.
• Plaats de luidsprekers op ruime afstand van de TV om storing van de TV te voorkomen.

Stroombronnen

- Houd altijd de stekker vast en trek niet aan de lichtnetadapter om de stekker uit het stopcontact te verwijderen.

Raak de lichtnetadapter NIET met natte handen aan.

Inwendige warmte

Voor de veiligheid moet het onderstaande in acht worden genomen:

• Zorg dat het hoofdtoestel goed geventileerd is. De apparatuur kan oververhit en beschadigd raken door slechte ventilatie.
• Zorg dat de ventilatiesleuven of -gaten NIET geblokkeerd zijn. Wanneer deze door een krant of een doek etc. zijn geblokkeerd, wordt de hitte mogelijk niet goed afgevoerd.

Overige

- Als een metalen voorwerp of vloeistof in de apparatuur valt, trekt u de stekker van de lichtnetadapter uit het stopcontact en overlegt u met uw dealer voordat u het toestel verder bedient.

Demonteer de apparatuur NIET. Op geen enkel onderdeel kan de gebruiker onderhoud of reparatie uitvoeren.

- Trek de stekker van de lichtnetadapter uit het stopcontact wanneer u het systeem langere tijd niet gebruikt.

Trek de stekker van de lichtnetadapter uit het stopcontact en overleg met de dealer als de apparatuur niet goed functioneert.

Aan de slag

Bijgeleverde accessoires

Controleer na het uitpakken dat u alle volgende onderdelen hebt. Het cijfer tussen haakjes is het geleverde aantal onderdelen.

• Afstandsbediening (1)
• Lithium-knoopcel CR2025 (1) (de batterij is geïnstalleerd voorafgaand aan het transport vanuit de fabriek.)
• Luidsprekersnoeren 1,5 m (2)
• Luidsprekersnoer 2,5 m (1)
• Netsnoer (1)
• Lichtnetadapter (AA-R2401) (1)
• iPod-verbindingskabel (audio) (1)
• iPod-steun (1)

Overleg direct met de dealer als een artikel ontbreekt.

LET OP:

Om het risico van brand te vermijden en schade te voorkomen.

• Gebruik uitsluitend de bijgeleverde lichtnetadapter.
• Gebruik de bijgeleverde lichtnetadapter niet voor andere apparatuur.

De afstandsbediening voorbereiden

Wanneer u de afstandsbediening voor het eerst gaat gebruiken, verwijdert u de beschermfolie.

Beschermfolie (Voorzijde)

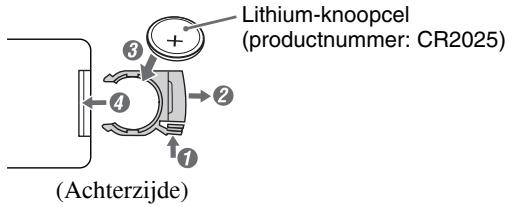

Batterij in de afstandsbediening plaatsen

Plaats de batterij in de afstandsbediening met de (+ en -) polen in de juiste richting.

Lithium-knoopcel (productnummer: CR2025) (Achterzijde)

Waarschuwing

• Bewaar de batterij op een plaats buiten bereik van kinderen. Wanneer een kind per ongeluk een batterij inslikt, onmiddellijk een arts raadplegen.
• Batterij niet opladen, kortsluiten, demonteren of verwarmen of in het vuur gooien. Door bovengenoemde handelingen kan de batterij verhit raken, scheuren of een brand veroorzaken.
• Houd de batterij uit de buurt van andere metalen materialen. Hierdoor kan de batterij verhit raken, scheuren of een brand veroorzaken.
• Wanneer de batterij wordt weggegooid of opgeborgen, dient u de batterij in plakband te wikkelen en te isoleren; anders kan de batterij verhit raken, scheuren of een brand veroorzaken.
• Niet in de batterij prikken met een pincet of soortgelijke gereedschappen. Hierdoor kan de batterij verhit raken, scheuren of een brand veroorzaken.
• Verwijder de batterij op de juiste manier, overeenkomstig nationale of plaatselijke voorschriften.

LET OP:

Gevaar voor explosie wanneer de batterij onjuist wordt teruggeplaatst.

Alleen vervangen door hetzelfde of een gelijkwaardig type.

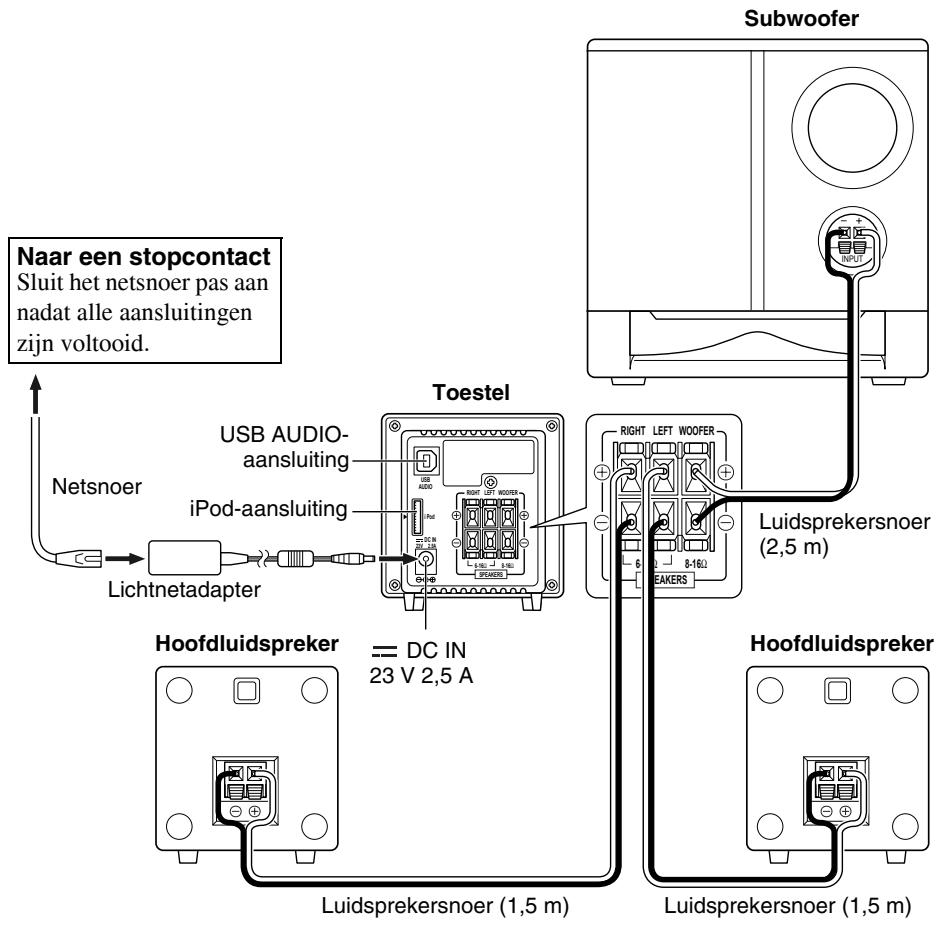

Aansluiting

Sluit het netsnoer pas aan wanneer alle andere aansluitingen zijn voltooid.

Het aansluiten van de luidsprekersnoeren

Zorg ervoor dat het toestel, de hoofdluidsprekers en de subwoofer correct en stevig zijn aangesloten.

Tijdens het aansluiten van de luidsprekersnoeren dient u de polariteit van de luidsprekeraansluitingen af te stemmen: wit snoer naar (+) en wit snoer met zwarte streep naar (-).

OPMERKINGEN

• Sluit NIET meer dan één luidspreker aan op elke aansluiting.
• Zorg dat de draadkern van de luidsprekersnoeren GEEN contact maakt met andere metalen onderdelen van de apparatuur.

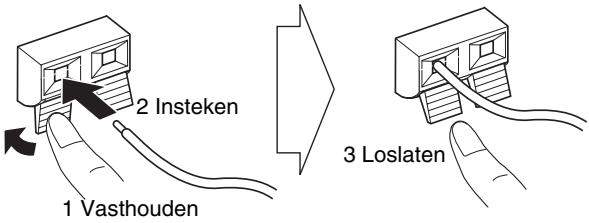

Voorbeeld luidspreker

2 Insteken 1 Vasthouden 3 Loslaten

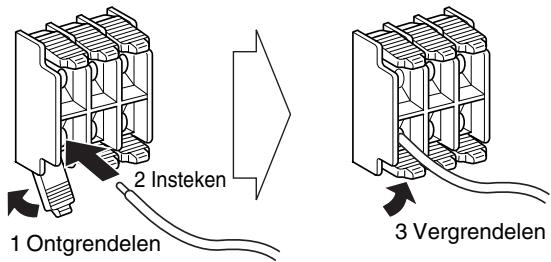

Voorbeeld toestel

1 Ontgrendelen 2 Insteken 3 Vergrendelen

Basisbedieningen

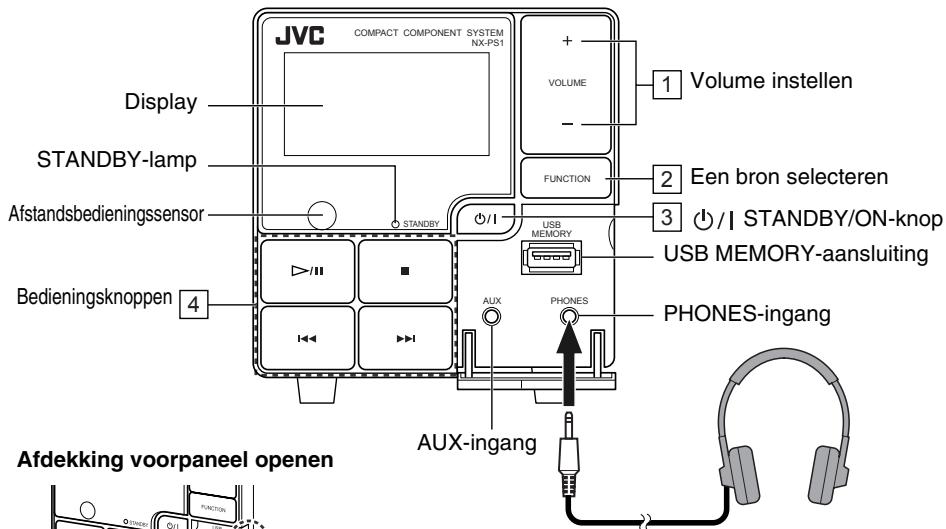

Toestel

JVC COMPACT COMPONENT SYSTEM NX-PS1 Display STANDBY-lamp Afstandsbedieningssensor Bedieningsknoppen 4 + VOLUME - FUNCTION 2 Een bron selecteren 3 /1 STANDBY/ON-knop USB MEMORY-aansluiting USB MEMORY PHONES-ingang AUX-ingang AUX PHONES Volume instellen Afdekking voorpaneel openen

Koptelefoon gebruiken

Verlaag het volume voordat u een koptelefoon aansluit of opzet.

- Door het aansluiten van een koptelefoon worden de luidsprekers uitgeschakeld.

Het toestel bedienen

Knoppen	Functies
1	Hiermee wordt het volumeniveau ingesteld VOLUME MIN / 1 tot 29 / VOLUME MAX.
2[0W7H]	Hiermee wordt een bron geselecteerd. Zie “Weergeven vanaf iPod” (pag. 13).iPod → USB MEMORY — AUX ← USB AUDIO ←Zie “Weergeven vanaf USB-apparaat voor massaopslag” (pag. 15).Zie “Weergeven vanaf de PC” (pag. 17).Zie “Weergeven vanaf andere apparatuur” (pag. 19).
3	In- of uitschakelen (standby) van het toestel.
4	Bediening van de muziek.Zie “Weergeven vanaf iPod” (pag. 13).Zie “Weergeven vanaf USB-apparaat voor massaopslag” (pag. 15).

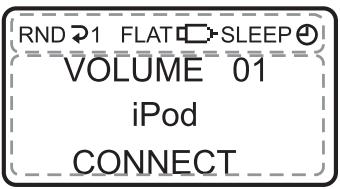

Informatie op het display

RND 21 FLAT □SLEEP VOLUME 01 iPod CONNECT

Terwijl u iPod / USB AUDIO selecteert:

Volumeniveau

Naam bron

Huidige status ⇔ Klokweergave

Terwijl u USB MEMORY selecteert:

Volumeniveau

Verstreken weergavetijd

Huidig fragmentnummer

Huidig groepsnummer

Bestandsinformatie ⇔ Klokweergave

Terwijl u AUX selecteert:

Volumeniveau

Naam bron

Geen informatie Klokweergave

Symbolen	Beschrijving
RND	Licht op wanneer de willekeurige weergavefunctie wordt geactiveerd in de USB MEMORY-modus. (pag. 17)
⇨1/ ⇨ALL/ ⇨GR	Licht op wanneer de herhalingsfunctie wordt geactiveerd in de USB MEMORY-modus. (pag. 17)
FLAT/ROCK/POP/JAZZ/CLAS(KLASSIEK)	Hiermee wordt een geselecteerde EQ-instelling weergegeven. (pag. 10)
	Licht op wanneer het USB-apparaat voor massaopslag is aangesloten en de USB MEMORY-modus geselecteerd is.
SLEEP	Licht op wanneer de inslaaptimer wordt geactiveerd. (pag. 10)
4	Licht op wanneer de dagelijkse timer wordt geactiveerd. (pag. 11)

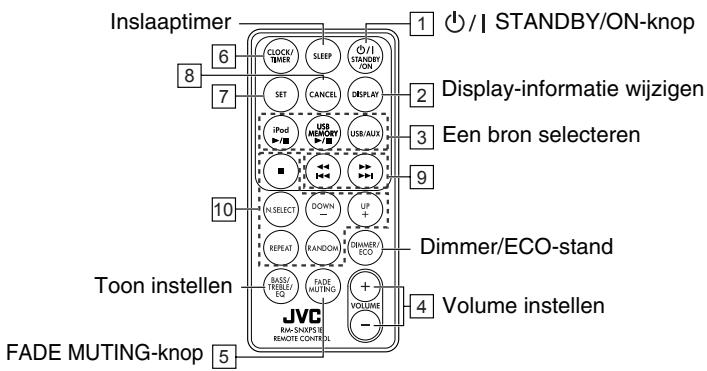

Afstandsbediening

Inslaaptimer 1 / | STANDBY/ON-knop 2 Display-informatie wijzigen 3 Een bron selecteren 4 Dimmer/ECO-stand 5 Volume instellen 6 CLOCK/TIMER SLEEP O/I STANDBY/ON 7 SET CANCEL DISPLAY USB MEMORY USB/AUX NSELECT DOWN UP + REPEAT RANDOH (WANDER ECO) FADE MUTING-knop Toon instellen JVC RM-SNOPS/E REMOTE CONTROL VOLUME

Bediening via de afstandsbediening

Knoppen	Functies
1	In- of uitschakelen (standby) van het toestel
2	Wijzigt de display-informatieUSB MEMORY-modus: Klokweergave ⇔ BestandsinformatieAndere modus: Klokweergave ⇔ Bestandsinformatie
3	Verandert de bron in iPod.Zie “Weergeven vanaf iPod” (pag. 13).
	Verandert de bron in USB MEMORY.Zie “Weergeven vanaf USB-apparaat voor massaopslag” (pag. 15).
	Verandert de bron in USB AUDIO en AUX.Zie “Weergeven vanaf de PC” (pag. 17).Zie “Weergeven vanaf andere apparatuur” (pag. 19).
4	Hiermee wordt het volumeniveau ingesteld VOLUME MIN / 1 tot 29 / VOLUME MAX.
5	Verlaagt het volume in een keer.Om het volume te herstellen, opnieuw indrukken of volumeniveau aanpassen.

Overige

Knoppen	Informatiepagina's
[0482]	CLOCK/TIMER instellen (pag. 11)
[1220V]	CLOCK/TIMER instellen (pag. 11)USB MEMORY (pag. 15)AUX (pag. 19)
[8]	CLOCK/TIMER instellen (pag. 11)USB MEMORY (pag. 15)

Knoppen				Informatiepagina's
[8742]				CLOCK/TIMER instellen (pag. 11)iPod (pag. 13)USB MEMORY (pag. 15)
[5W42]	[YBT3]			USB MEMORY (pag. 15)
10	—	—	—
[6H77]

- Voor het dimmen van het display—DIMMER

Indrukken terwijl het systeem is ingeschakeld. “DIMMER ON” wordt weergegeven.

- Om deze functie te annuleren, drukt u opnieuw op DIMMER/ECO. “DIMMER OFF” wordt weergegeven.

De ECO-modus instellen.

In de ECO-modus wordt het display uitgeschakeld en de minste hoeveelheid stroom verbruikt.

Indrukken terwijl het systeem uitgeschakeld is. “ECO ON” verschijnt, waarna vervolgens niets wordt weergegeven.

- Om deze functie te annuleren, drukt u opnieuw op DIMMER/ECO. "ECO OFF" verschijnt, waarna vervolgens de tijd wordt weergegeven.

Het systeem na een bepaalde periode uitschakelen - inslaaptimer

Druk als volgt herhaalde malen om de tijd (in minuten) op te geven:

2 Wacht tot de ingestelde tijd dooft.

- Druk eenmaal op SLEEP om de resterende tijd voor de uitschakeltijd te controleren. Wanneer u herhaalde malen op de knop drukt, kunt u de uitschakeltijd wijzigen

Het instellen van de toon

Hiermee wordt als volgt een item geselecteerd :

2 VOLUME - • Selecteer als volgt een EQ-instelling m FLAT →ROCK →POP CLAS ←JAZZ ←

ROCK	Versterkt lage en hoge frequentie. Goed voor akoestische muziek.
POP	Goed voor zang.
JAZZ	Goed voor jazzmuziek.
CLAS (KLASSIEK)	Goed voor klassieke muziek.
FLAT	Normaal geluid.

Wanneer het niveau van de lage tonen of de hoge tonen wordt aangepast, is EQ uitgeschakeld en verdwijnt het EQ-symbol.

BASS/TREBLE-aanpassing werkt niet tegelijkertijd met de EQ. De laatst uitgevoerde instelling wordt effectief.

Klok en dagelijkse timer instellen

Klok instellen

1

Activeer de functie voor het instellen van de klok ("Clock Adjust" verschijnt).

→ Het uurcijfer van de tijdsaanduiding knippert op het display.

- Als u de klok al eerder had ingesteld, moet u herhaaldelijk op de toets drukken totdat “Clock Adjust” verschijnt.

Wanneer de klok niet is ingesteld, verschijnt eerst “Clock Adjust”.

2

of

1 Stel de uren in.

De minutencijfers van de tijdsaanduiding knipperen op het display.

2 Stel de minuten in.

De ingebouwde klok is ingesteld en werkt.

• Om terug te gaan naar de vorige stap, drukt u op CANCEL.
• Bij een stroomstoring gaat de instelling van de klok verloren en wordt deze teruggezet naar “0:00”. U moet de klok opnieuw instellen.

Dagelijkse timer instellen

Zonder de ingebouwde klok in te stellen, kunt u de dagelijkse timer niet gebruiken.

Met behulp van de dagelijkse timer kunt u worden gewekt met muziek enz.

Sluit vooraf de iPod of het USB-apparaat voor massaopslag, of een ander apparaat, aan op het toestel. (pag. 13, pag. 15, pag. 19)

1

(tweemaal)

Selecteer de functie voor het instellen van de timer.

2

of

1 Stel de uren en de minuten in voor de aan-tijd van de dagelijkse timer.
2 Stel de uren en de minuten in voor de uit-tijd van de dagelijkse timer.

- De aan- en de uit-tijd van de dagelijkse timer kunnen niet op hetzelfde tijdstip worden ingesteld.

- Wanneer “USB MEMORY” is geselecteerd, selecteert u het GROUP-nummer (“001” tot “500” en “---”) en vervolgens selecteert u het TRACK-nummer (“001” tot “999” en “---”).

Wanneer u “---,” selecteert, is TRACK1 in GROUP1 ingesteld.

4 Selecteer het volumeniveau (“VOLUME MIN / 1 tot 29 / VOLUME MAX”).

→ “SET OK” verschijnt kortstondig, gevolgd door de instelgegevens, vervolgens verschijnt het pictogram ⏻ op het display.

3

Schakel het systeem uit (op standby).

• Om de timerinstelling af te sluiten, drukt zo nodig op CLOCK/TIMER.
• Om een verkeerde invoer tijdens de procedure te corrigeren, drukt u op CANCEL. U kunt terugkeren naar de voorgaande stap.

De dagelijkse timer annuleren

1	CLOCK/TIMER	Selecteer de functie voor het instellen van de huidige timer.
2	CANCEL	→ √ verdwijnt.

De dagelijkse timer opnieuw inschakelen (schakel een timerinstelling in die u vooraf ingevoerd hebt.)

1	CLOCK/TIMER	Selecteer de functie voor het instellen van de huidige timer.
2	SET	→ ⏻ verschijnt op het display.

Weergeven vanaf iPod

Dit systeem is voorzien van een iPod-aansluiting op het achterpaneel. U kunt uw iPod met deze aansluiting verbinden en genieten van het geluid van uw iPod.

Compatibele iPod-types:

iPod nano 1G/2G/4G

iPod mini

iPod (4e generatie) 20G/40G

iPod photo (4e generatie) 20G/30G/40G/60G

iPod Video (5e generatie) 30G/60G

Wanneer de iPod niet correct wordt afgespeeld, dient u uw iPod-software met de nieuwste versie bij te werken.

- Voor details over het bijwerken van uw iPod, gaat u naar de Apple-website http://www.apple.com.

iPod is een handelsmerk van Apple Computer, Inc., geregistreerd in de VS en andere landen.

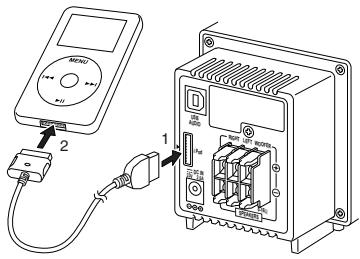

Het aansluiten van de iPod

Sluit de iPod aan op het systeem met behulp van de bijgeleverde kabel. Zorg ervoor dat het systeem is uitgeschakeld wanneer u het aansluit.

Sluit de stekker en de iPod-aansluiting dusdanig op elkaar aan dat de pijlen op beide naar elkaar toewijzen.

U kunt de iPod op de bijgeleverde iPod-steun plaatsen.

Wanneer u de iPod loskoppelt, zorgt u ervoor dat het systeem uitgeschakeld is.

Om de stekker van uw iPod te verwijderen, drukt u op de knoppen aan de zijkant en trekt u.

MENU 1←→ →11

Basisbedieningen

Knop		Functie
Op het toestel	Op de afstandsbediening
		Afspelen starten / PauzerenIndrukken en ingedrukt houden: de iPod bevat zich in de slaapstand
		Naar hogere fragmentnummersIndrukken en ingedrukt houden: versneld vooruit zoeken
		Naar lagere fragmentnummersIndrukken en ingedrukt houden: versneld achteruit zoeken (deze knop tijdens het afspelen indrukken om terug te springen naar het begin van het fragment.)

OPMERKINGEN

• De batterij van de iPod wordt geladen wanneer het systeem is ingeschakeld of zich in de standby-stand bevindt (uitgezonderd de ECO-modus). Raadpleeg de gebruiksaanwijzing van de iPod met betrekking tot laden van batterijen.
• Wanneer u een iPod op de iPod-aansluiting aansluit en tegelijkertijd een USB-apparaat voor massaopslag op de USB MEMORY-aansluiting aansluit, kan het systeem overbelast raken.
• Er kan geluidsvervorming optreden wanneer geluidsbronnen met hoge opnameniveaus worden weergegeven. Wanneer er vervorming optreedt, wordt geadviseerd de equalizer van de iPod uit te schakelen. Voor informatie over het gebruik van de iPod raadpleegt u de gebruiksaanwijzing van de iPod.
• JVC is niet verantwoordelijk voor verlies van of schade aan de iPod als gevolg van het gebruik van dit product.
• Wanneer u uw iPod op de kabel aansluit, dient u ervoor te zorgen dat de aansluiting correct is.
• Draag het systeem niet terwijl de iPod aangesloten is. De kans bestaat dat u het laat vallen of er kan schade aan het stekkergedeelte ontstaan.
• Raak de aansluitingspennen van de iPod of de stekkerpennen niet rechtstreeks aan. Dat kan schade veroorzaken aan het stekkergedeelte.
• Verwijder de kabel uit de iPod wanneer u deze niet gebruikt.
• Altijd het volume op de laagste stand instellen wanneer andere apparatuur wordt aangesloten of losgekoppeld.

Weergeven vanaf USB-apparaat voor massaopslag

Dit systeem is voorzien van een USB MEMORY-aansluiting op het voorpaneel. U kunt een USB-apparaat voor massaopslag, zoals een USB-flashgeheugen, Digital Audio Player (DAP), enz. op dit systeem aansluiten.

Dit systeem kan geen USB-apparaat voor massaopslag herkennen waarvan het vermogen hoger is dan 5 V/500 mA.

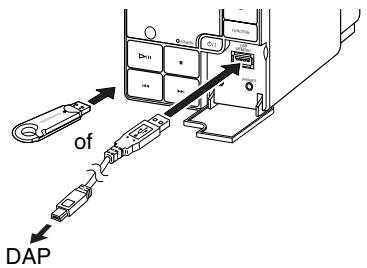

Het USB-apparaat voor massaopslag rechtstreeks op het systeem aansluiten

Wanneer u een USB-apparaat voor massaopslag aansluit, dient u ook de handleiding ervan te raadplegen.

of DAP

- Wanneer het USB-apparaat voor massaopslag wordt losgekoppeld, dient u ervoor te zorgen dat het systeem is gestopt.

Basisbedieningen

Knop		Functie
Op het toestel	Op de afstandsbediening
	[DGBY]	Start het afspelen / Pauzeert
		Stopt het afspelen
		Gaat naar hogere fragmentnummers.Indrukken en ingedrukt houden: versneld vooruit zoeken
		Gaat naar lagere fragmentnummers.Indrukken en ingedrukt houden: versneld achteruit zoeken (deze knop tijdens het afspelen indrukken om terug te springen naar het begin van het fragment.)

Voor het afspelen van MP3/WMA

1

Functie voor het selecteren van nummers instellen.

2

Voer het groepsnummer in en vervolgens het fragmentnummer.

VOL 10 G002 T005 Fragmentnummer Groepsnummer

3

Start het afspelen.

- Om de functie voor het selecteren van nummers te annuleren, drukt u op CANCEL.

OPMERKINGEN

• U kunt vanaf deze apparatuur geen gegevens naar uw USB-apparaat voor massaopslag sturen.
• Altijd het volume op de laagste stand instellen wanneer andere apparatuur wordt aangesloten of losgekoppeld.
• Sluit het USB-apparaat voor massaopslag rechtstreeks aan op het systeem. Het gebruik van een USB-hub kan een storing veroorzaken.
• Fragmenten die volgens een speciale methode zijn gecodeerd of versleuteld, kunnen niet op het toestel worden afgespeeld.
• De batterij van het USB-apparaat voor massaopslag wordt geladen wanneer het systeem is ingeschakeld of zich in de standby-stand bevindt (uitgezonderd de ECO-modus).
• Een iPod speelt niet af op de aansluiting USB MEMORY. “RESTRICT” verschijnt in het display wanneer een iPod is aangesloten op de aansluiting USB MEMORY, terwijl USB MEMORY geselecteerd is als bron.
• Dit systeem speelt bepaalde USB-apparaten voor massaopslag niet af en ondersteunt geen DRM (Digital Rights Management).
• Sommige MP3/WMA-bestanden kunnen niet worden afgespeeld en worden overgeslagen. Dit wordt veroorzaakt door de opnameprocedures en -voorwaarden.
• Dit systeem kan MP3/WMA-bestanden met de extensiecode <.mp3> of <.wma> weergeven (ongeacht hoofdletter/kleine letter).
• Sommige tekens of symbolen worden niet correct weergegeven op het display. Voor bestanden is het maximumaantal tekens dat wordt weergegeven op het display 32 (zonder de extensiecode) en 30 voor ID-tag.
• Het is raadzaam elk MP3-bestand te maken met een sampling-rate van 44,1 kHz en een bitrate van 128 kbps. Op dezelfde wijze geldt voor elk WMA-bestand een sampling-rate van 44,1 kHz en een bitrate van 96 kbps.
• De afspeelvolgorde van MP3/WMA-fragmenten kan verschillen van de volgorde die u tijdens de opname hebt aangehouden. Wanneer een map geen MP3/WMA-fragmenten bevat, wordt deze genegeerd.

Herhaald weergeven

1REPEAT	Voordat u het afspelen start, drukt u herhaalde malen om de herhaalstand als volgt op te geven:
	1	Herhaalt het huidige fragment.
	ALL	Herhaalt alle fragmenten.
	GR	Herhaalt alle fragmenten in de huidige groep.
	Geannuleerd
2USB MEMORY /	Start het afspelen.

Willekeurige weergave

1	RND verschijnt op het display voordat u het afspelen start. • Om te annuleren, drukt u opnieuw hierop.
2	Het afspelen start in een willekeurige volgorde. Willekeurige weergave stopt wanneer alle fragmenten zijn weergegeven. • Om de willekeurige weergave te herhalen, drukt u op REPEAT.

Weergeven vanaf PC

Dit systeem is voorzien van een USB AUDIO-aansluiting op het achterpaneel. U kunt uw PC met deze aansluiting verbinden en genieten van het geluid van uw PC. Wanneer u uw PC voor de eerste keer aansluit, volgt u de onderstaande procedure.

Het installeren van de USB-stuurprogramma's

Sluit het systeem aan op de PC met een USB-kabel (niet bijgeleverd).

3

(achterpaneel) USB-kabel (niet bijgeleverd) PC

- Gebruik de kabel “USB-serie A-stekker naar B-stekker”.

4

De USB-stuurprogramma's worden automatisch geïnstalleerd.

OPMERKING

- Altijd het volume op de laagste stand instellen wanneer andere apparatuur wordt aangesloten of losgekoppeld.

Geluiden op de PC weergeven

Raadpleeg de handleidingen die bij de mediaspelertoepassing zijn geleverd die op de PC is geïnstalleerd.

* Microsoft ^® , Windows ^® 98SE, Windows ^® Me, Windows ^® 2000 en Windows ^® XP zijn geregistreerde handelsmerken van Microsoft corporation.

OPMERKINGEN

• Vanuit dit systeem kunt u geen signalen of gegevens naar uw PC versturen.
• Schakel het apparaat NIET uit en koppel de USB-kabel niet los tijdens het installeren van de stuurprogramma's en gedurende de tijd dat uw PC bezig is de receiver te herkennen.
• Gebruik een USB-kabel voor maximale snelheid (versie 1.1). Aanbevolen snoerlengte is korter dan ongeveer 2 m.
• Wanneer uw PC het apparaat niet herkent, koppelt u de USB-kabel los en sluit u hem opnieuw aan. Wanneer dat niet werkt, start u Windows opnieuw op.
• De geïnstalleerde stuurprogramma's kunnen alleen worden herkend wanneer de USB-kabel is aangesloten tussen uw apparaat en de PC.
• Het geluid wordt niet correct weergegeven - onderbroken of verminderd - als gevolg van uw PC-instellingen en PC-specificaties.

Weergeven vanaf andere apparatuur

Andere apparatuur aansluiten

Door het gebruik van een snoer met een stereo-ministekker (niet bijgeleverd), kunt u andere apparatuur met analoge geluidsuitgangen, zoals een Digital Audio Player, een TV, enz. aansluiten.

Snoer met stereo-ministekker (niet bijgeleverd)

AUX (Voorpaneel) Draagbaar audioapparaat, spelapparaat, enz.

- Raadpleeg de handleidingen die bij andere apparatuur zijn geleverd

OPMERKING

- Altijd het volume op de laagste stand instellen wanneer andere apparatuur wordt aangesloten of losgekoppeld.

Andere apparatuur als bron selecteren

Selecteer AUX als de bron.

- AUX kan ook worden geselecteerd met behulp van de knop FUNCTION op het toestel.

Geluidsingangsniveau van andere apparatuur instellen

U kunt het geluidsingangsniveau van de aangesloten apparatuur aanpassen, als het inkomend signaal te zwak of sterk is.

1

Selecteer AUX als de bron.

2

Indrukken en ingedrukt houden tot de indicator op het display verschijnt. Vervolgens indrukken en ingedrukt houden tot de instelling wijzigt.

LEVEL 1:

Verlaagd ingangsniveau. Geschikt voor apparatuur met een hoog uitgangssignaal (zoals een DVD-speler).

LEVEL 2:

Normaal ingangsniveau (fabrieksinstelling). Geschikt voor apparatuur met een laag uitgangssignaal (zoals een draagbaar audioapparaat).

Verhelpen van storingen

Als u problemen hebt met uw apparatuur, kijk dan eerst in deze lijst voor een mogelijke oplossing voordat u belt voor service.

- Algemeen:

Het toestel kan niet worden ingeschakeld.

→ Stekker is niet goed in het stopcontact gestoken. Stekker stevig insteken.

Aanpassingen of instellingen worden plotseling geannuleerd voordat u klaar bent.

→ Er is een tijdslimiet. Herhaal de procedure.

Bedieningsfuncties zijn uitgeschakeld.

→ »De ingebouwde microprocessor functioneertmogelijk onjuist door externe elektrische storing.« Trek de stekker uit het stopcontact en steek hem er vervolgens weer in.

Apparatuur kan niet met de afstandsbediening worden bediend.

De baan tussen afstandsbediening en afstandsbedieningssensor op het toestel is mogelijk geblokkeerd.
Richt hem op de afstandsbedieningssensor op het voorpaneel.
→ Signalen kunnen de afstandsbedieningssensor niet bereiken.
Houd de afstandsbediening dichter bij het toestel.
→ De batterijen zijn leeg.

Er komt geen geluid uit de luidsprekers.

De luidsprekers zijn niet correct aangesloten of zitten los. (pag. 5).
Koptelefoon is aangesloten (pag. 7).

Geluid van PC die via een USB-kabel is aangesloten, bevat ruis (pag. 17).

PC is onderhevig aan buitensporige belasting als gevolg van het gebruik van andere toepassingen. Sluit de toepassingen af die u niet gebruikt.
PC is aangesloten via een USB-hub. Sluit de PC rechtstreeks aan op het hoofdapparaat met behulp van een USB-kabel.

Bedieningen voor iPod/USB-apparaat voor massaopslag:

De iPod speelt niet af ondanks dat CONNECT op het display wordt weergegeven.

De batterij is leeg. Laat het apparaat langer dan tien minuten in de verbindingsstand staan.

Gebruik van de timer:

dagelijkse timer werkt niet.

⇒ Het toestel was ingeschakeld terwijl de aan-tijd werd bereikt. De timer start uitsluitend wanneer het toestel is uitgeschakeld.
⇒ Er kan een stroomstoring hebben plaatsgevonden. Stel eerst de klok weer in en vervolgens de timer.

Specifications

Versterker

Uitgangsvermogen

Hoofdluidspreker

10 W per kanaal, min. RMS, aangestuurd met 6 Ω bij 1 kHz, met niet meer dan 10% totale harmonische vervorming (IEC268-3)

Subwoofer

30 W, min. RMS, aangestuurd met 8 Ω bij 100 Hz, met niet meer dan 10% totale harmonische vervorming (IEC268-3)

Aansluitingen

Ingangsgevoeligheid/Impedantie (1 kHz)

AUX IN

LEVEL1 500 mV/47 kΩ

LEVEL2 125 mV/47 kΩ

USB AUDIO

Ver. 1.1

USB MEMORY

Ver. 1.1

Compatibel apparaat

Massaopslag

Compatibel bestandssysteem

FAT16, FAT32

Busvoeding

max. 5 V/500 mA

iPod

Compatibele iPod-types

Zie pagina 13

Busvoeding

Max. 5 V/500 mA

Luidsprekeraansluitingen

Hoofdluidspreker 6Ω-16Ω

Subwoofer 8Ω-16Ω

Koptelefoons

32Ω - 1 kΩ

15 mW/kanaal uitgang naar 32Ω

Toestel

Afmetingen

90 mm × 96 mm × 137 mm (B/H/D)

Gewicht

Ca. 0,5 kg

Luidsprekerspecificaties

Hoofdluidspreker SP-NXPS1F (per stuk)

Type

Basreflextype met volledig bereik

Luidsprekereenheid

7,5 cm conus × 1

Vermogen

10 W

Impedantie

6Ω

Frequentiebereik

150 Hz - 20 kHz

Geluidsdrukniveau

83 dB/W·m

Afmetingen

90 mm × 96 mm × 90 mm (B/H/D)

Gewicht

Ca. 0,63 kg

Subwoofer SP-NXPS1W

Type

Basreflextype

Luidsprekereenheid

16 cm conus× 1

Vermogen

30 W

Impedantie

8Ω

Frequentiebereik

35 Hz - 150 kHz

Geluidsdrukniveau

80 dB/W • m

Afmetingen

Voedingsspecificaties

NX-PS1 (systeem)

Stroomvereisten

110 V - 240 V AC ∼ 50 Hz/60 Hz

Stroomverbruik

19 W (ingeschakelde apparatuur)

12 W (in standby-modus)

1 W (in ECO-modus)

Lichtnetadapter (AA-R2401)

INGANG

110 V - 240 V AC\~

50 Hz/60 Hz, 1,5 A

UITGANG

23 V DC= 2,5 A, 57,5 VA

CA-NXPS1 (hoofdapparaat)

Stroomvereisten

23 V DC IN= 2,5 A

Ontwerp en specificaties kunnen zonder nadere berichtgeving worden gewijzigd.
