BEDIENUNGSANLEITUNG NX-PS1 JVC

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (alle Leuchten und Anzeigen erlöschen). Beim Aufstellung des Geräts stellen Sie sicher, dass der Stecker gut zugänglich ist. Die Taste ☉/☐ STANDBY/ON trennt in keiner Position die Stromversorgung zum Netzanschluß.

• Wenn sich das Gerät in Bereitschaftsbetrieb befindet, leuchtet die STANDBY-Leuchte auf.
• Ween das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte.

Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ATTENTION — Touche ⏻/| STANDBY/ON

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen entfernen und das Gehäuse nicht öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen.
  (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz.
  Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

Vorsicht: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollte das Gerät unter folgenden Bedingungen aufgestellt werden:

1 Vorderseite:

Hindernisfrei und gut zugänglich.

2 Seiten- und Rückwände:

Hindernisfrei in allen gegebenen Abständen (s. Abbildung).

3 Unterseite:

Die Stellfläche muß absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Benutzerinformationen zur Entsorgung alter Geräte

DEUTSCH

[Europäische Union]

Hinweis:

Dieses Symbol ist nur in der Europäischen Union gültig.

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Sehr geehrter Kunde, sehr geehrte Kundin,

dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Deutschland

Cher(e) client(e),

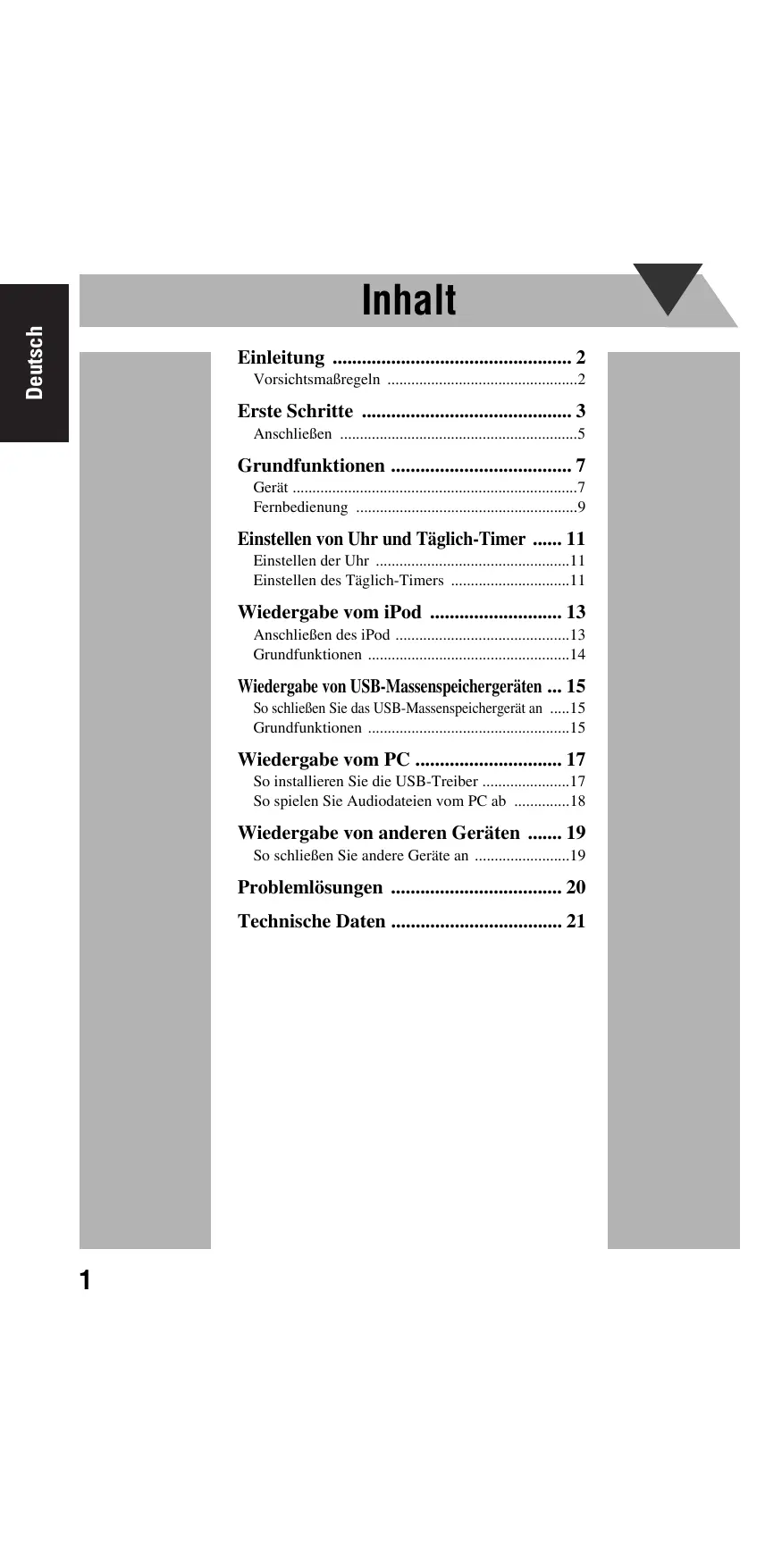

Vorsichtsmaßregeln 2

Erste Schritte 3

Anschließen 5

Grundfunktionen 7

Gerät 7

Fernbedienung 9

Einstellen von Uhr und Täglich-Timer ..... 11

Einstellen der Uhr 11

Einstellen des Täglich-Timers ....11

Wiedergabe vom iPod 13

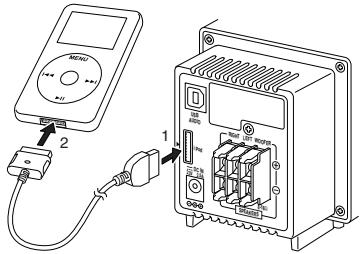

Anschließen des iPod ....13

Grundfunktionen 14

Wiedergabe von USB-Massenspeichergeräten ... 15

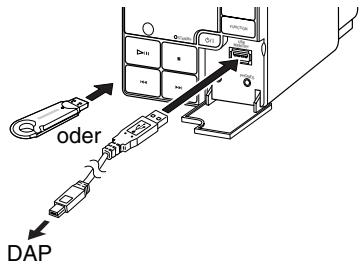

So schließen Sie das USB-Massenspeichergerät an .....15

Grundfunktionen 15

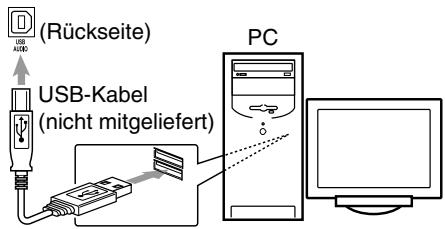

Wiedergabe vom PC 17

So installieren Sie die USB-Treiber ....17

So spielen Sie Audiodateien vom PC ab ......18

Wiedergabe von anderen Geräten ..... 19

So schließen Sie andere Geräte an ....19

Problemlösungen 20

Technische Daten 21

Einleitung

Vielen Dank, dass Sie sich für ein Produkt von JVC entschieden haben.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte alle Anweisungen sorgfältig durch, um sicherzustellen, dass Sie alle Einzelheiten verstanden haben und die bestmögliche Leistung des Geräts erhalten.

Vorsichtsmaßregeln

Aufstellung

• Stellen Sie das Gerät an einem ebenen, trockenen Standort auf, der weder zu kalt noch zu warm ist (zwischen 5°C und 35°C).
• Stellen Sie die Anlage an einem Standort mit ausreichender Lüftung auf, um Hitzeentwicklung im Inneren des Systems zu vermeiden.

Stellen Sie die Anlage NICHT an einem Ort in der Nähe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starker Staubentwicklung oder Schwingungen ausgesetzt ist.

• Die Anlage sollte in einiger Entfernung zum Fernsehgerät aufgestellt werden.
- Halten Sie die Lautsprecher vom Fernsehgerät fern, um Störungen mit dem Fernsehgerät zu vermeiden.

Betriebsstromquellen

- Beim Trennen der Anlage von der Wandsteckdose sollten Sie immer am Stecker und nicht am Netzkabel ziehen.

Berühren Sie das Netzkabel NICHT mit nassen Händen.

Interne Hitze

Zur Sicherheit müssen Sie folgende Punkte beachten:

• Stellen Sie sicher, dass das Hauptgerät gut belüftet wird. Durch schlechte Lüftung kann Überhitzung und Beschädigung der Anlage verursacht werden.
• NICHT die Lüftungsschlitze oder -löcher blockieren. Wenn diese z. B. durch eine Zeitung, Stoff o. Ä. blockiert sind, kann die Hitze möglicherweise nicht aus dem Gerät entweichen.

Sonstiges

- Falls Metallgegenstände oder Flüssigkeiten in die Anlage geraten, ziehen Sie den Netzstecker und wenden sich an Ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen Sie die Anlage NICHT. Im Inneren befinden sich keine vom Anwender zu wartenden Teile.

- Wenn Sie die Anlage über längere Zeit nicht verwenden, sollten Sie den Netzstecker aus der Steckdose ziehen. Falls Probleme auftreten, sollten Sie den Netzstecker ziehen und sich an Ihren Fachhändler wenden.

Erste Schritte

Mitgeliefertes Zubehör

Nach dem Auspacken sollten Sie prüfen, ob die folgenden Artikel vorhanden sind. Die Zahl in Klammern zeigt die Anzahl jedes mitgelieferten Stücks an.

• Fernbedienung (1)
  • Lautsprecherkabel 1,5 m (2)
  • Lautsprecherkabel 2,5 m (1)
• Netzkabel (1)
  • Netzteil (AA-R2401) (1)
• iPod-Anschlusskabel (Audio) (1)
• iPod-Ständer (1)

- Lithium-Knopfbatterie CR2025 (1) (Die Batterie wurde bei Auslieferung im Werk installiert.)

Falls ein Artikel fehlt, sollten Sie sich sofort an Ihren Händler wenden.

ACHTUNG:

Zur Vermeidung von Bränden und Schäden sollten Sie das Folgende beachten:

• Verwenden Sie ausschließlich das mitgelieferte Netzteil.
• Verwenden Sie das mitgelieferte Netzteil nicht für andere Geräte.

Vorbereitung der Fernbedienung

Ziehen Sie vor der ersten Verwendung der Fernbedienung den Isolierungsstreifen heraus.

Isolierungsstreifen (Visorderseite)

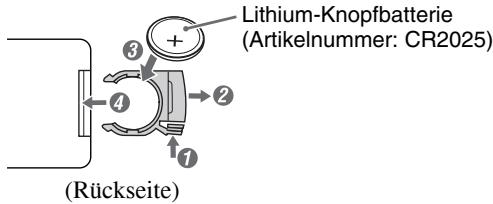

Ersetzen der Batterie in der Fernbedienung

Legen Sie die Batterie unter Beachtung der richtigen Polung (+ und −) in die Fernbedienung ein.

Lithium-Knopfbatterie (Artikelnummer: CR2025) (Rückseite)

Warnung

• Lagern Sie die Batterie außerhalb der Reichweite von Kindern. Wenn die Batterie versehentlich von einem Kind verschluckt wird, suchen Sie sofort einen Arzt auf.
• Batterie nicht wiederaufladen, kurzschließen, zerlegen oder ins Feuer werfen. Dies kann zum Erhitzen oder Platzen der Batterie oder zu einem Brand führen.
• Bewahren Sie die Batterie nicht zusammen mit anderen metallischen Gegenständen auf. Dies kann zum Erhitzen oder Platzen der Batterie oder zu einem Brand führen.
• Beim Entsorgen oder Lagern der Batterie sollten Sie sie mit Klebeband und Isoliermaterial einwickeln. Andernfalls kann es zum Erhitzen oder Platzen der Batterie oder zu einem Brand kommen.
• Die Batterie sollte nicht mit Pinzetten oder ähnlichen Werkzeugen gehandhabt werden. Dies kann zum Erhitzen oder Platzen der Batterie oder zu einem Brand führen.
• Entsorgen Sie die Batterie ordnungsgemäß entsprechend den bundesweiten oder lokalen Vorschriften.

ACHTUNG:

Bei unsachgemäßem Batteriewechsel besteht Explosionsgefahr.

Verwenden Sie als Ersatz nur den gleichen oder einen gleichwertigen Typ.

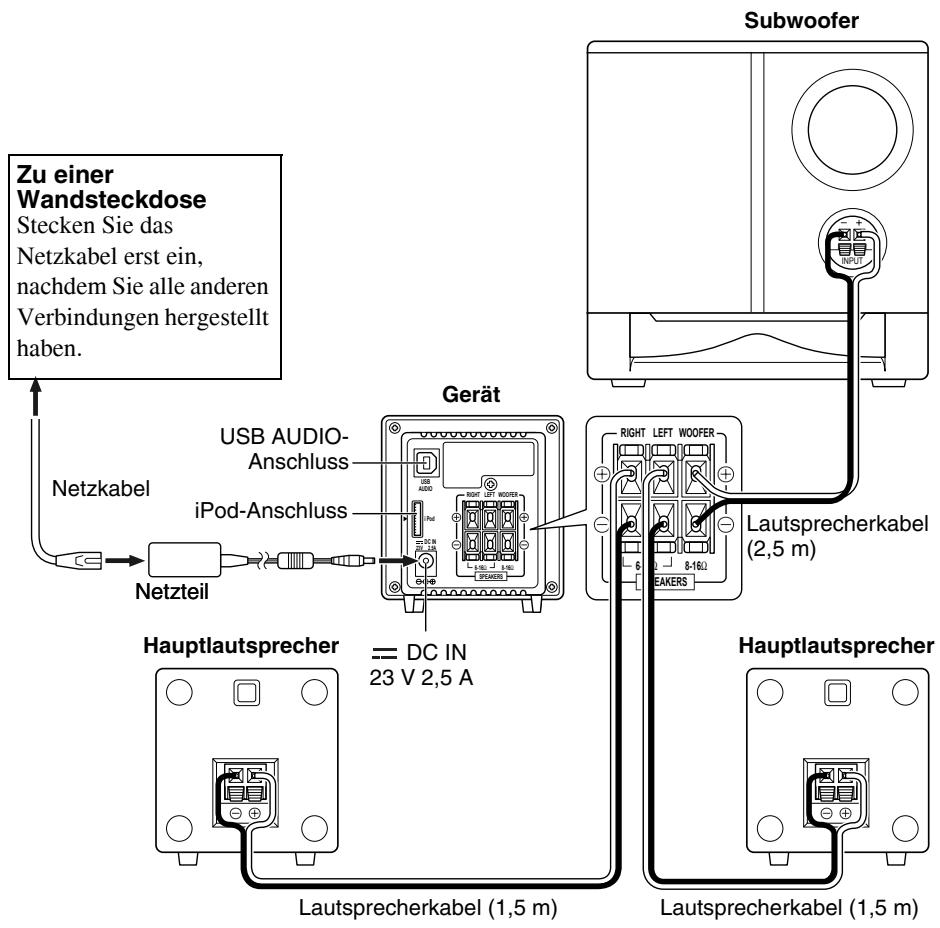

Anschließen

Stecken Sie das Netzkabel erst ein, nachdem Sie alle anderen Verbindungen hergestellt haben.

Anschließen der Lautsprecherkabel

Stellen Sie sicher, dass das Hauptgerät, die Hauptlautsprecher und der Subwoofer korrekt und fest angeschlossen sind.

Beim Anschließen der Lautsprecherkabel muss die Polung der Lautsprecherklemmen

übereinstimmen: weißes Kabel auf (+)-Klemme und weißes Kabel mit schwarzem Streifen auf (-)-Klemme.

HINWEISE

• NICHT mehr als einen Lautsprecher an jeder Klemme anschließen.
• NICHT zulassen, dass der Leiter der Lautsprecherkabel metallische Teile der Anlage berührt.

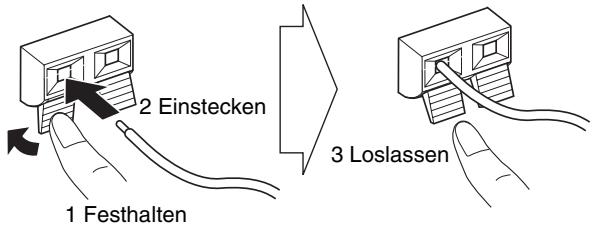

z. B. Lautsprecher

2 Einstecken 1 Festhalten 3 Loslassen

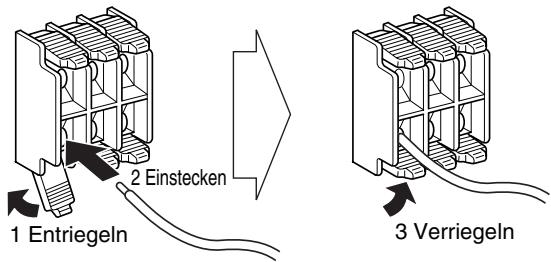

z. B. Gerät

1 Entriegeln 2 Einstecken 3 Verriegeln

Grundfunktionen

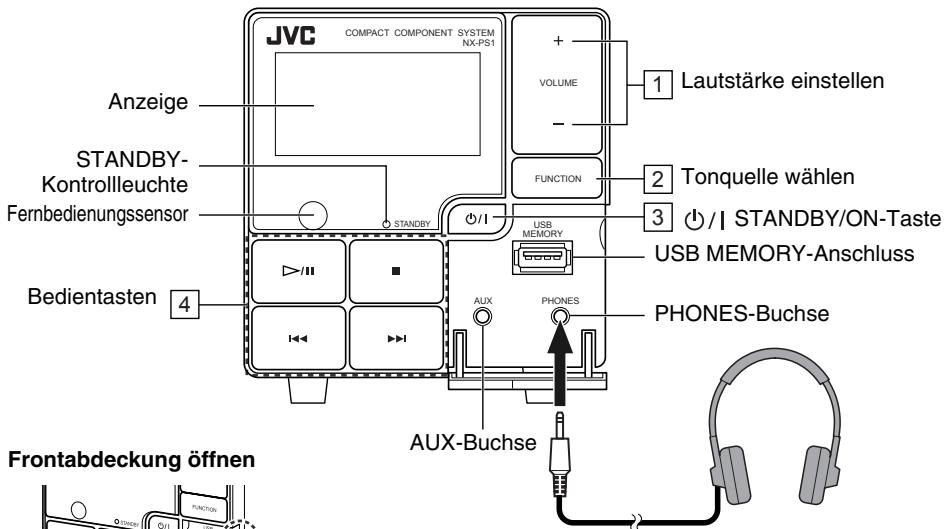

Gerät

JVC COMPACT COMPONENT SYSTEM NX-PS1 Anzeige STANDBY- Kontrollleuchte Fernbedienungssensor Bedientasten 4 + VOLUME - 1 Lautstärke einstellen 2 Tonquelle wählen 3 // | STANDBY/ON-Taste USB MEMORY-Anschluss USB MEMORY PHONES-Buchse AUX-Buchse Frontabdeckung öffnen

Stellen Sie die Lautstärke auf Minimum, bevor Sie den Kopfhörer anschließen bzw. aufsetzen.

- Durch Anschluss des Kopfhörers werden die Lautsprecher deaktiviert.

Bedienung der Anlage

Tasten		Funktionen
[2672]	[32Y6]	Einstellen der Lautstärke im Bereich VOLUME MIN / 1 bis 29 / VOLUME MAX.
[22XC]	[A4CW]	Wählt eine Tonquelle. [SAX8] [T430] * AUX ← USB AUDIO	Siehe “Wiedergabe vom iPod” (S. 13). Siehe “Wiedergabe von USB-Massenspeichergeräten” (S. 15). Siehe “Wiedergabe vom PC” (S. 17). Siehe “Wiedergabe von anderen Geräten” (S. 19).
	[W4AX]	Schaltet die Anlage ein oder aus (Standby).
[02GH]		Steuerung der Musikwiedergabe. Siehe “Wiedergabe vom iPod” (S. 13). Siehe “Wiedergabe von USB-Massenspeichergeräten” (S. 15).

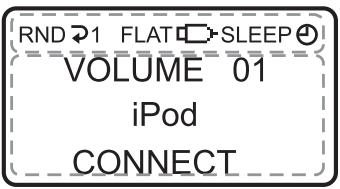

Informationsanzeige

RND 21 FLAT □SLEEP VOLUME 01 iPod CONNECT

Bei der Auswahl von iPod / USB AUDIO:

Lautstärke

Quellenname

Aktueller Status ⇔ Uhranzeige

Bei der Auswahl von USB MEMORY:

Lautstärke

Vergangene Spielzeit

Aktuelle Titelnummer

Aktuelle Gruppennummer

Dateinformation ⇔ Uhranzeige

Bei der Auswahl von AUX:

Lautstärke

Quellenname

Keine Anzeige ⇔ Uhranzeige

Symbole	Beschreibung
RND	Leuchtet bei aktivierter Zufallswiedergabe im Modus USB Memory. (S. 17)
⇨1/ ⇨ALL/ ⇨GR	Leuchtet bei aktiviertem Wiederholungsmodus im Modus USB Memory. (S. 17)
FLAT/ROCK/POP/JAZZ/CLAS(KLASSISCH)	Anzeige einer gewählten Equalizereinstellung. (S. 10)
	Leuchtet bei angeschlossenem USB-Massenspeichergerät und aktiviertem Modus USB MEMORY.
SLEEP	Leuchtet bei aktiviertem Einschlaf-Timer. (S. 10)
⇨	Leuchtet bei eingestelltem Täglich-Timer. (S. 11)

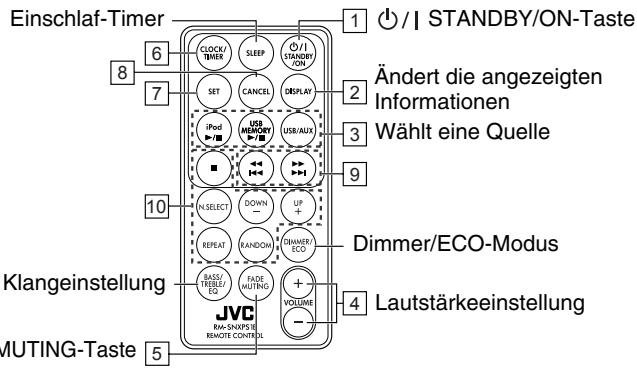

Fernbedienung

Einschlaf-Timer 1 / I STANDBY/ON-Taste 6 7 8 9 10 Klangeinstellung MUTING-Taste 5 CLOCK/ THI/ER SLEEP O/I/ STANDBY/ VON SET CANCEL DISPLAY USB (MINERY) USB/AUX ■ N.S.ELECT DOWN UP REPEAT RANDOM DIMMER/ ECO BASU/ TREE/ FADE MUTING VOLUME - 4 Lautstärkeeinstellung Ändert die angezeigten Informationen Wählt eine Quelle Dimmer/ECO-Modus

Bedienung über die Fernbedienung

Tasten	Funktionen
1	Schaltet die Anlage ein oder aus (Standby)
2	Ändert die angezeigten Informationen.USB MEMORY-Modus: Uhranzeige ⇔ DateinformationAnderer Modus: Uhranzeige ⇔ Quelleninformation
3	Ändert Quelle zu iPod.Siehe “Wiedergabe vom iPod” (S. 13).
	Ändert Quelle zu USB MEMORY.Siehe “Wiedergabe von USB-Massenspeichergeräten” (S. 15).
	Ändert Quelle zu USB-Audio und AUX.Siehe “Wiedergabe vom PC” (S. 17).Siehe “Wiedergabe von anderen Geräten” (S. 19).
4	Einstellen der Lautstärke im Bereich VOLUME MIN / 1 bis 29 / VOLUME MAX.
5	Sofortige Reduzierung der Lautstärke.Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut oder passen Sie die Lautstärke an.

Sonstiges

Tasten		Referenzseiten
6		CLOCK/TIMER einstellen(S. 11)
7	[WDY?]	CLOCK/TIMER einstellen(S. 11)USB MEMORY (S. 15)AUX (S. 19)
8		CLOCK/TIMER einstellen(S. 11)USB MEMORY (S. 15)

Tasten				Referenzseiten
9				CLOCK/TIMER einstellen (S. 11) iPod (S. 13) USB MEMORY (S. 15)
10				USB MEMORY (S. 15)

Dimmen der Anzeige - DIMMER

Drücken bei eingeschalteter Anlage. "DIMMER ON" erscheint.

- Zum Abbrechen dieser Funktion drücken Sie DIMMER/ECO erneut. "DIMMER OFF" erscheint.

So stellen Sie den ECO-Modus ein:

Im ECO-Modus erlischt die Anzeige, und es wird am wenigsten Strom verbraucht.

Drücken bei ausgeschalteter Anlage. “ECO ON” erscheint und dann erlischt die Anzeige.

- Zum Abbrechen dieser Funktion drücken Sie DIMMER/ECO erneut. "ECO OFF" erscheint und dann die Uhranzeige.

Ausschalten der Anlage mit einer voreingestellten Verzögerung - Einschlaf-Timer

Drücken Sie die Taste wiederholt, um die Zeit (in Minuten) einzustellen, und zwar wie folgt:

Warten Sie bis, die eingestellte Zeit erlischt.

- Zum Überprüfen der bis zum Ausschalten verbleibenden Zeit drücken Sie die Taste SLEEP einmal. Durch wiederholtes Drücken der Taste können Sie die Ausschaltzeit ändern

So passen Sie die Klangeinstellung an

Wählen Sie eine der folgenden Einstellungen:

- Passen Sie die Bässe und Höhen über die Taste VOLUME +/- im Bereich -5 bis +5 ein.

- Wählen Sie eine Equalizereinstellung über VOLUME +/- wie folgt:

ROCK	Hebt Bässe und Höhen an. Gut geeignet für akustische Musik.
POP	Gut geeignet für Musik mit Gesang.
JAZZ	Gut geeignet für Jazz.
CLAS (KLASSISCH)	Gut geeignet für klassische Musik.
FLAT	Normaler Klang.

Nach Einstellung der Bässe oder Höhen wird die Equalizereinstellung unwirksam und das Symbol EQ verschwindet.

Anpassung über BASS/TREBLE ist nicht zusammen mit Equalizereinstellung möglich. Die zuletzt vorgenommene Einstellung wird wirksam.

Einstellen von Uhr und Täglich-Timer

Einstellen der Uhr

1

Aktivieren Sie den Modus zur Uhreinstellung (“Clock Adjust” erscheint). Die Ziffern für die Anzeige der Stunden blinken.

- Wenn Sie die Uhr bereits einmal eingestellt haben, drücken Sie die Taste mehrmals, bis “Clock Adjust” erscheint.

Wenn die Uhr nicht eingestellt wurde, erscheint “Clock Adjust” zuerst.

2

1 Stellen Sie die Stunde ein. Die Ziffern für die Anzeige der Minuten blinken.
2 Stellen Sie die Minuten ein. ➔ Die eingebaute Uhr beginnt zu laufen.

• Zur Rückkehr zum vorherigen Schritt drücken Sie CANCEL.
• Bei einem Stromausfall geht die Einstellung der Uhr verloren und wird auf “0:00” zurückgesetzt. Sie müssen die Uhr neu einstellen.

Einstellen des Täglich-Timers

Ohne vorherige Einstellung der eingebauten Uhr können Sie den Täglich-Timer nicht verwenden. Mit dem Täglich-Timer ist der Betrieb als Musikwecker usw. möglich.

Stellen Sie zuvor die Verbindung zum iPod, USB-Massenspeichergerät oder einem anderen Gerät her. (S. 13, S. 15, S. 19)

1

(Zwei Mal)

Wählen Sie den Modus zur Timereinstellung.

2

oder

SET

1 Stellen Sie zuerst die Stunde, dann die Minuten für die Einschaltzeit des Täglich-Timers ein.
2 Stellen Sie zuerst die Stunde, dann die Minuten für die Ausschaltzeit des Täglich-Timers ein.

- Die Ein- und Ausschaltzeit des Täglich-Timers kann nicht auf dieselbe Uhrzeit eingestellt werden.

3 Wählen Sie die Wiedergabequelle - "iPod", "USB MEMORY" oder "AUX."

- Bei Auswahl von “USB MEMORY” wählen Sie die Gruppennummer (“001” bis “500” und “---”), wählen Sie dann die Titelnummer (“001” bis “999” und “---”).

Bei Auswahl von “---” wird TRACK1 in GROUP1 eingestellt.

4 Wählen Sie die Lautstärke (im Bereich "VOLUME MIN / 1 bis 29 / VOLUME MAX").

→ “SET OK” erscheint kurz, gefolgt von Informationen zur Einstellung, dann erscheint das Symbol ⏻ in der Anzeige.

3

Schalten Sie das Gerät aus (auf Standby).

• Zum Abbrechen der Timereinstellung drücken Sie CLOCK/TIMER so oft wie erforderlich.
• Zur Korrektur einer Fehleingabe während der Einstellung drücken Sie CANCEL. Sie gelangen zum vorherigen Schritt zurück.

Ausschalten des Täglich-Timers

1	Wählen Sie den aktuellen Modus zur Timereinstellung.
2	Das Symbol verschwindet.

So schalten Sie den Täglich-Timer wieder ein (Reaktivieren Sie eine zuvor gemachte Timereinstellung.)

1	Wählen Sie den aktuellen Modus zur Timereinstellung.
2	Das Symbol erscheint in der Anzeige.

Wiedergabe vom iPod

Diese Anlage verfügt an der Rückseite über einen iPod-Anschluss. Sie können Ihren iPod dort anschließen und Musik von Ihrem iPod abspielen.

Kompatible iPod-Typen:

iPod nano 1G/2G/4G

iPod mini

iPod (4. Generation) 20G/40G

iPod photo (4. Generation) 20G/30G/40G/60G

iPod video (5. Generation) 30G/60G

Sollte die iPod-Wiedergabe nicht korrekt erfolgen, aktualisieren Sie bitte Ihre iPod-Software auf die jüngste Version.

- Einzelheiten zur Aktualisierung Ihres iPods finden Sie auf der Website von Apple http://www.apple.com.

iPod ist ein eingetragenes Warenzeichen von Apple Computer, Inc. in den USA und anderen Ländern.

Anschließen des iPod

Schließen Sie den iPod mit dem mitgelieferten Kabel an der Anlage an.

Vergewissern Sie sich, dass die Anlage beim Anschließen ausgeschaltet ist.

Stecken Sie den Steckverbinder so in den iPod-Anschluss, dass sich die Pfeile gegenüberliegen.

Sie können den mitgelieferten iPod-Ständer für den iPod verwenden.

Vergewissern Sie sich, dass beim Trennen des iPods die Anlage ausgeschaltet ist.

Um das Verbindungskabel vom iPod zu entfernen, müssen Sie die seitlichen Tasten drücken und ziehen.

MENU

Grundfunktionen

Taste		Funktion
Am Gerät	An der Fernbedienung
		Wiedergabe starten / PauseDrücken und festhalten: Der iPod ist im Schlafmodus
		Erhöhen der TitelnummernDrücken und festhalten: Schnelle Vorwärtssuche
	[KST4]	Verringern der TitelnummernDrücken und festhalten: Schnelle Rückwärtssuche(Drücken Sie diese Taste während der Wiedergabe, um zum Beginn des Stückes zurückzugelangen.)

HINWEISE

• Der Akku des iPod wird bei eingeschalteter Anlage oder im Standby-Modus geladen (außer im ECO-Modus). Weitere Informationen zum Aufladen der Akkus finden Sie in der iPod-Bedienungsanleitung.
• Wenn Sie einen iPod am iPod-Anschluss und ein USB-Massenspeichergerät am Anschluss USB MEMORY anschließen, wird die Anlage eventuell überlastet.
• Bei der Wiedergabe von Tonquellen mit hohen Aufnahmepegeln kann es zu Verzerrungen kommen. Wenn Verzerrungen auftreten, sollten Sie den Equalizer des iPod abschalten. Informationen zum Betrieb des iPod finden Sie im iPod-Benutzerhandbuch.
• JVC kann nicht für Verluste oder Schäden an iPods haftbar gemacht werden, die durch die Verwendung dieses Produkts entstehen.
• Achten Sie beim Anschließen Ihres iPods darauf, dass das Kabel vollständig eingeführt wird.
• Bewegen Sie die Anlage nicht mit angeschlossenem iPod. Er könnte herunterfallen oder am Anschluss beschädigt werden.
• Achten Sie darauf, weder die iPod-Anschlusstifte noch die Steckverbinderstifte direkt zu berühren oder gegen sie zu stoßen. Der Anschluss könnte beschädigt werden.
• Entfernen Sie das Kabel vom iPod, wenn Sie ihn nicht benutzen.
• Stellen Sie die Lautstärke immer auf den kleinsten Wert, wenn Sie andere Geräte anschließen oder entfernen.

Wiedergabe von USB-Massenspeichergeräten

Dieses Gerät besitzt an der Vorderseite einen Anschluss USB MEMORY. Sie können USB-Massenspeichergeräte wie USB-Flash-Speichergeräte, digitale Audioplayer (DAP) usw. an diese Anlage anschließen.

Diese Anlage kann keine USB-Massenspeichergeräte erkennen, deren Stromaufnahme 5 V/500 mA übersteigt.

So schließen Sie das USB-Massenspeichergerät an

Beim Anschließen eines USB-Massenspeichergeräts sollten Sie auch das zugehörige Handbuch beachten.

oder DAP

- Beim Entfernen der Verbindung zu einem USB-Massenspeichergerät sollten Sie sicherstellen, dass bei der Anlage die Wiedergabe gestoppt ist.

Grundfunktionen

Taste		Funktion
Am Gerät	An der Fernbedienung
		Wiedergabe starten / Pause
		Wiedergabe beenden
		Erhöhen der Titelnummern.Drücken und festhalten: Schnelle Vorwärtssuche
		Verringern der Titelnummern.Drücken und festhalten: Schnelle Rückwärtssuche(Drücken Sie diese Taste während der Wiedergabe, um zum Beginn des Stückes zurückzugelangen.)

Für MP3/WMA-Wiedergabe

1

Einstellen des Modus Nummernauswahl.

2

Geben Sie die

Gruppennummer gefolgt von der Titelnummer ein.

VOL 10 6002 T005 Titelnummer Gruppennummer

3 USB MEMORY ▶/■ Wiedergabe starten.

- Zum Beenden des Modus Nummernauswahl drücken Sie CANCEL.

HINWEISE

• Sie können mit dieser Anlage keine Daten auf das USB-Massenspeichergerät übertragen.
• Stellen Sie die Lautstärke immer auf den kleinsten Wert, wenn Sie andere Geräte anschließen oder entfernen.
• Schließen Sie das USB-Massenspeichergerät direkt an der Anlage an. Durch Verwendung eines USB-Hubs kann es zu Fehlfunktionen kommen.
• Auf besondere Weise kodierte oder verschlüsselte Titel können von der Anlage nicht abgespielt werden.
• Der Akku des USB-Massenspeichergeräts wird bei eingeschalteter Anlage oder im Standby-Modus geladen (außer im ECO-Modus).
• Die iPod-Wiedergabe funktioniert nicht am USB MEMORY-Anschluss. Wird ein iPod an den USB MEMORY-Anschluss angeschlossen, wenn als Quelle USB MEMORY ausgewählt ist, erscheint “RESTRICT” auf dem Display.
• Diese Anlage kann eventuell manche USB-Massenspeichergeräte nicht wiedergeben und unterstützt kein DRM (Digital Rights Management).
• Manche MP3/WMA-Dateien können nicht wiedergegeben werden und werden daher übersprungen. Dies ist durch das jeweilige Aufzeichnungsverfahren bedingt.
• Diese Anlage kann MP3/WMA-Dateien mit den Erweiterungen <.mp3> bzw. <.wma> wiedergeben (ohne Rücksicht auf Groß-/Kleinschreibung).
• Manche Zeichen oder Symbole erscheinen eventuell nicht korrekt in der Anzeige. Die maximal angezeigte Zeichenzahl beträgt 32 für Dateien (ohne Erweiterung) und 30 für ID3-Tags.
• Es wird empfohlen, MP3-Dateien mit der Sampling-Frequenz 44,1 kHz und einer Bitrate von 128 kBit/s zu erstellen. Für WMA-Dateien sollten Sie die Sampling-Frequenz 44,1 kHz und die Bitrate 96 kBit/s verwenden.
• Die Wiedergabereihenfolge von MP3/WMA-Titeln kann von der bei der Aufnahme beabsichtigten Reihenfolge abweichen. Ordner ohne MP3/WMA-Titel werden ignoriert.

Wiederholte Wiedergabe

1REPEAT	Drücken Sie die Taste vor dem Start der Wiedergabe mehrfach, um den Wiederholungsmodus wie folgt anzugeben:
	1	Der aktuelle Titel wird wiederholt.
	ALL	Alle Titel werden wiederholt.
	GR	Alle Titel in der aktuellen Gruppe werden wiederholt.
	Abbrechen
2USB MEMORY	Wiedergabe starten.

Zufallswiedergabe

1	RND erscheint in der Anzeige, bevor Sie die Wiedergabe starten. • Zum Abbrechen drücken Sie die Taste erneut.
2	Die Wiedergabe beginnt in zufälliger Reihenfolge. Die Zufallswiedergabe endet, nachdem alle Titel gespielt wurden. • Zum Wiederholen der Zufallswiedergabe drücken Sie REPEAT.

Wiedergabe vom PC

Dieses Gerät besitzt an der Vorderseite einen Anschluss USB AUDIO. Sie können Ihren PC dort anschließen und Musik von Ihrem PC abspielen. Beim ersten Anschließen Ihres PC sollten Sie folgendes beachten:

So installieren Sie die USB-Treiber

1	Schalten Sie Ihren PC ein und starten Sie Windows® 98SE, Windows® Me, Windows® 2000 oder Windows® XP.Wenn Windows bereits gestartet wurde, schließen Sie alle Anwendungen.
2[USB/AUX]	Wählen Sie USB AUDIO als Audioquelle.USB AUDIO kann auch über die Taste FUNCTION am Gerät gewählt werden.

Verbinden Sie die Anlage über ein USB-Kabel (nicht mitgeliefert) mit dem PC.

3

(Rückseite) USB-Kabel (nicht mitgeliefert) PC

- Verwenden Sie ein Kabel mit "USB-A- und USB-B-Stecker".

4

Die USB-Treiber werden automatisch installiert.

HINWEIS

- Stellen Sie die Lautstärke immer auf den kleinsten Wert, wenn Sie andere Geräte anschließen oder entfernen.

So spielen Sie Audiodateien vom PC ab

Lesen Sie die Handbücher zum auf dem PC installierten Mediaplayer.

* Microsoft ^® , Windows ^® 98SE, Windows ^® Me, Windows ^® 2000 und Windows ^® XP sind eingetragene Warenzeichen der Microsoft Corporation.

HINWEISE

• Sie können mit dieser Anlage keine Signale oder Daten zu Ihrem PC übertragen.
• Schalten Sie die Anlage NICHT aus und entfernen Sie das USB-Kabel nicht, während die Treiber installiert werden, sondern warten Sie einige Sekunden, bis der PC den Receiver erkannt hat.
• Verwenden Sie ein Full-Speed-USB-Kabel (Version 1.1). Die empfohlene Kabellänge beträgt höchstens 2 m.
• Wenn Ihr PC das Gerät nicht erkennt, entfernen Sie das USB-Kabel und schließen Sie es erneut an. Wenn es immer noch nicht funktioniert, starten Sie Windows neu.
• Die installierten Treiber werden nur dann erkannt, wenn das Gerät über das USB-Kabel mit dem PC verbunden ist.
• Die Audiowiedergabe ist möglicherweise nicht fehlerfrei (es kann zu Unterbrechungen oder verschlechtertem Klang kommen). Dies hängt von den Einstellungen und technischen Daten Ihres PCs ab.

Wiedergabe von anderen Geräten

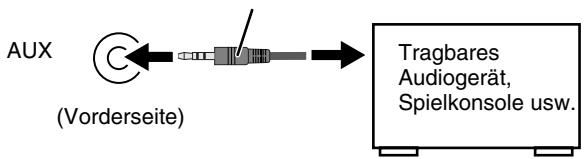

So schließen Sie andere Geräte an

Mit einem Kabel mit Stereo-Miniklinke (nicht mitgeliefert) können Sie andere Geräte mit analogen Ausgangsbuchsen, z. B. digitale Audioplayer, Fernsehgeräte usw. anschließen.

Kabel mit Stereo-Miniklinke (nicht mitgeliefert)

AUX (Vorderseite) Tragbares Audiogerät, Spielkonsole usw.

- Lesen Sie die Handbücher zu den anderen Geräten.

HINWEIS

- Stellen Sie die Lautstärke immer auf den kleinsten Wert, wenn Sie andere Geräte anschließen oder entfernen.

So wählen Sie andere Geräte als Audioquelle

Wählen Sie als Quelle AUX.

- AUX kann auch über die Taste FUNCTION am Gerät gewählt werden.

So passen Sie den Audio-Eingangspegel für andere Geräte an

Sie können den Audio-Eingangspegel für das angeschlossene Gerät anpassen, wenn das eingehende Signal zu schwach oder zu stark ist.

1

Wählen Sie als Quelle AUX.

2

Drücken und festhalten, bis die Anzeige im Display erscheint. Dann drücken und festhalten, bis die Einstellung geändert ist.

LEVEL 1:

Verringerter Eingangspegel. Geeignet für Geräte mit hohem Ausgangspegel (z. B. DVD-Player).

LEVEL 2:

Normaler Eingangspegel (Werkseinstellung). Geeignet für Geräte mit niedrigem Ausgangspegel (z. B. tragbare Audiogeräte).

Problemlösungen

Falls Sie mit Ihrer Anlage ein Problem haben, versuchen Sie erst anhand der folgenden Liste das Problem selbst zu lösen, bevor Sie einen Reparaturdienst rufen.

Allgemein:

Gerät lässt sich nicht einschalten.

Netzstecker ist nicht ganz eingesteckt. Überprüfen Sie den Sitz des Steckers.

Anpassungen oder Einstellungen werden plötzlich abgebrochen, bevor sie beendet sind.

Es gibt eine Zeitbegrenzung. Wiederholen Sie den Vorgang.

Die Bedienungsfunktionen sind deaktiviert.

Der eingebaute Mikroprozessor kann aufgrund externer elektrischer Störungen eine Fehlfunktion zeigen. Stecken Sie das Netzkabel aus und wieder ein.

Die Anlage kann nicht mit der Fernbedienung gesteuert werden.

Der Lichtweg zwischen der Fernbedienung und dem Sensor am Gerät ist blockiert.
Richten Sie die Fernbedienung auf den Fernbedienungssensor auf der Vorderseite.
→ Signale können den Fernbedienungssensor nicht erreichen.
→ Verringern Sie den Abstand zur Anlage.
→ Die Batterien sind leer.

Es kommt kein Laut aus den Lautsprechern.

Die Lautsprecher sind nicht korrekt angeschlossen oder die Verbindung hat sich gelockert (siehe S. 5).
Es sind Kopfhörer angeschlossen (S. 7).

Der Ton vom Computer, der per USB-Kabel verbunden ist, rauscht (S. 17).

Der Computer ist überlastet aufgrund anderer Anwendungen. Schließen Sie nicht benötigte Programme.
Der Computer ist per USB-Hub verbunden. Schließen Sie den Computer über ein USB-Kabel direkt an der Haupteinheit an.

- iPod-/USB-Massenspeichergerät-Funktionen:

iPod gibt kein Audio wieder, obwohl im Display CONNECT (verbunden) angezeigt wird.

Der Akku ist leer. Lassen Sie ihn länger als zehn Minuten angeschlossen.

Timer-Funktionen:

Der Täglich-Timer funktioniert nicht.

→ Die Anlage war bei Erreichen der Einschaltzeit bereits eingeschaltet. Der Timer wird nur bei ausgeschalteter Anlage aktiviert.
Es könnte ein Stromausfall aufgetreten sein. Stellen Sie erst die Uhr, dann den Timer ein.

Technische Daten

Verstärker

Ausgangsleistung

Hauptlautsprecher

10 W pro Kanal min. RMS mit einer Impedanz von 6Ω bei 1 kHz; nicht mehr als 10% Klirrfaktor (IEC 268-3)

Subwoofer

30 W min. RMS mit einer Impedanz von 8Ω bei 100 Hz; nicht mehr als 10% Klirrfaktor (IEC 268-3)

Anschlüsse

Eingangsempfindlichkeit/Impedanz (1 kHz)

AUX IN

LEVEL1 500 mV/47 kΩ LEVEL2 125 mV/47 kΩ

USB AUDIO

Ver. 1.1

USB MEMORY

Ver. 1.1

Kompatible Geräte

Massenspeicherung

Kompatible Dateisysteme FAT16, FAT32

Bus-Stromversorgung iPod

max. 5 V/500 mA

Kompatible iPod-Typen siehe Seite 13

Bus-Stromversorgung

max. 5 V/500 mA

Lautsprecherklemmen

Hauptlautsprecher 6Ω-16Ω Subwoofer 8Ω-16Ω

Kopfhörer

32Ω - 1 kΩ

15 mW/Kanal

Ausgangsleistung bei 32Ω

Gerät

Abmessungen

90 mm × 96 mm × 137 mm (B/H/T)

Gewicht

ca. 0,5 kg

Lautsprecherdaten

Hauptlautsprecher SP-NXPS1F (pro Einheit)

Typ

Full-Range

Bassreflexgehäuse

Lautsprechereinheit

7,5 cm-Konus × 1

Nennbelastbarkeit

10 W

Impedanz

6Ω

Frequenzbereich

150 Hz - 20 kHz

Schalldruckpegel

83 dB/W · m

Abmessungen

90 mm × 96 mm × 90 mm (B/H/T)

Gewicht

ca. 0,63 kg

Subwoofer SP-NXPS1W

Typ

Bassreflexgehäuse

Lautsprechereinheit

16 cm-Konus × 1

Nennbelastbarkeit

30 W

Impedanz

8Ω

Frequenzbereich

35 Hz - 150 Hz

Schalldruckpegel

80 dB/W · m

Abmessungen

221 mm × 221 mm × 222 mm (B/H/T)

Gewicht

ca. 3,5 kg

Zubehör

Siehe Seite 3

Leistungsmerkmale

NX-PS1 (System)

Stromversorgung

110 V-240 V

Wechselspannung ∼ 50 Hz/60 Hz

Leistungsaufnahme

19 W (eingeschaltet)

12 W (Standby-Modus)

1 W (ECO-Modus)

Netzteil (AA-R2401)

Eingang

110 V-240 V

Wechselspannung ∼

50 Hz/60 Hz, 1,5 A

Ausgang

23 V Gleichstrom= 2,5 A,

57,5 VA

CA-NXPS1 (Haupteinheit)

Stromversorgung

IN 23 V Gleichstrom== 2,5 A

Das Erscheinungsbild und die technischen Daten können sich jederzeit ohne Ankündigung ändern.

Table des matières

Introduction 2

Précautions ......2

Préparation 3

Branchement ....5

221 mm × 221 mm × 222 mm (L/H/P)

Poids

Environ 3,5 kg

Accessoires

Voir page 3

221 mm × 221 mm × 222 mm (B/H/D)

Gewicht

Ca. 3,5 kg

Accessoires

Zie pagina 3
