Produkttyp	Kompakte Hi-Fi-Anlage mit CD-Player, FM/AM-Tuner, USB-Anschluss
Marke	JVC
Modell	UX-G28
Ausgangsleistung	8 W pro Kanal (RMS, 4 Ω, 1 kHz, 10% THD)
Lautsprecherimpedanz	4 bis 8 Ω
FM-Tunerbereich	87,50 MHz – 108,00 MHz
AM-Tunerbereich (MW)	522 kHz – 1629 kHz
CD-Player	Audio-CD, CD-R/RW; Formate MP3, WMA
USB-Anschluss	USB 2.0 (Full Speed); Massenspeicher-kompatibel; FAT16/32; max. 5 V/500 mA
Stromverbrauch	32 W (Betrieb), 0,7 W (Standby)
Stromversorgung	230 V ~ 50 Hz
Audiofunktionen	HBS (Hyper Bass Sound), 4 Klangmodi (JAZZ, ROCK, POP, CLASSIC), Lautstärkedämpfung
Timer	Sleep-Timer und Täglicher Timer (DAILY TIMER)
Radio Data System (RDS)	Anzeige PS, PTY, RT; PTY-Suche; Enhanced Other Networks (NEWS/INFO)
Programmierte Wiedergabe	Bis zu 32 Titeln
Anschlüsse	AUX IN (Stereo-Miniklinke), Kopfhörerbuchse (PHONES)
Sicherheit	Laserprodukt Klasse 1; Belüftung erforderlich; Nicht öffnen
Wartung	Mit einem weichen Tuch reinigen; Keine Lösungsmittel verwenden
Mitgeliefertes Zubehör	Fernbedienung, Batterien, FM-Antenne, AM-Rahmenantenne

Häufig gestellte Fragen - UX-G28 JVC

Wie stelle ich die Uhr am JVC UX-G28 ein?

Halten Sie die CLOCK/SLEEP-Taste 5 Sekunden lang gedrückt, um in den Einstellmodus zu gelangen. Stellen Sie mit den Zifferntasten die Stunden ein und drücken Sie CLOCK/SLEEP zur Bestätigung. Stellen Sie die Minuten auf die gleiche Weise ein. Die Uhr startet automatisch.

Wie programmiere ich die Wiedergabe von Titeln in einer benutzerdefinierten Reihenfolge?

Drücken Sie vor dem Start der Wiedergabe DISPLAY/PROGRAM. Für eine CD wählen Sie mit den Zifferntasten einen Titel aus und drücken Sie DISPLAY/PROGRAM. Für eine MP3/WMA-Disc wählen Sie zuerst eine Gruppe mit TUNING/GROUP/PTY und dann einen Titel. Wiederholen Sie dies für bis zu 32 Titel. Drücken Sie CD, um die programmierte Wiedergabe zu starten.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie, ob die Lautsprecher korrekt angeschlossen sind (rotes Kabel an (+), schwarzes Kabel an (-)). Stellen Sie sicher, dass kein Kopfhörer angeschlossen ist. Überprüfen Sie, ob die Lautstärke nicht auf VOL MIN (0) eingestellt ist. Wenn das Problem weiterhin besteht, starten Sie das Gerät neu, indem Sie das Netzkabel für einige Sekunden abziehen.

Wie verbessere ich den FM-Empfang?

Entfalten und richten Sie die mitgelieferte FM-Antenne aus. Sie können auch eine externe FM-Antenne (nicht im Lieferumfang) über einen 75-Ω-Koaxialanschluss anschließen. Wenn der Sender schwach ist, aktivieren Sie den FM MONO-Modus durch Drücken von FM MODE, um Rauschen zu reduzieren.

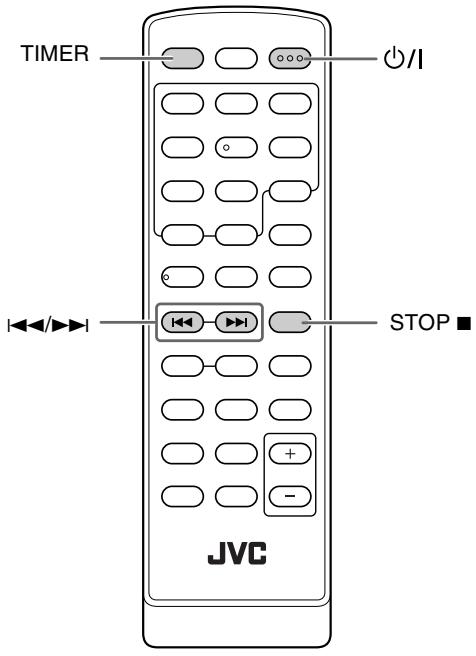

Wie stelle ich den Timer ein, um mit dem Radio aufzuwachen?

Drücken Sie TIMER 2 Sekunden lang. Stellen Sie die Einschaltzeit (Stunden, dann Minuten), die Ausschaltzeit und die Quelle ein (wählen Sie TUNER und dann einen voreingestellten Sender). Drücken Sie TIMER, um den Timer zu aktivieren. Die TIMER-Anzeige leuchtet auf.

Welche USB-Dateitypen sind mit dem UX-G28 kompatibel?

Der USB-Anschluss unterstützt Massenspeichergeräte (USB-Sticks, digitale Audioplayer) mit Formatierung in FAT16 oder FAT32. Die Audiodateien müssen im Format MP3 oder WMA vorliegen. Die Leistung des angeschlossenen Geräts darf 5 V/500 mA nicht überschreiten.

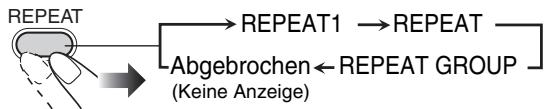

Wie verwende ich die Wiederholungsfunktion?

Drücken Sie während der Wiedergabe mehrmals die REPEAT-Taste auf der Fernbedienung, um den Modus zu wählen: REPEAT 1 (aktuellen Titel wiederholen), REPEAT GROUP (Gruppe wiederholen, bei MP3/WMA) oder REPEAT ALL (alle Titel wiederholen). Die REPEAT-Anzeige leuchtet auf.

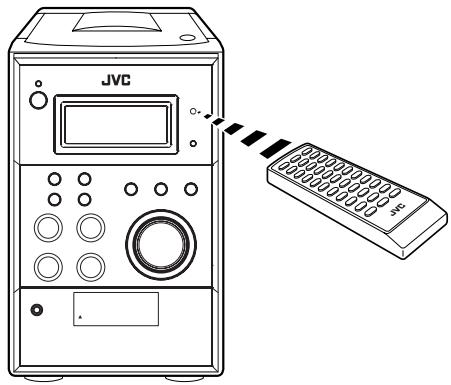

Was tun, wenn die Fernbedienung nicht funktioniert?

Richten Sie die Fernbedienung auf den Sensor an der Vorderseite des Geräts. Stellen Sie sicher, dass kein Hindernis das Signal blockiert. Ersetzen Sie die Batterien durch zwei neue Batterien vom Typ R03/AAA unter Beachtung der Polarität. Wenn das Problem weiterhin besteht, kann das Gerät über die Tasten am Hauptgerät bedient werden.

Wie reinige ich den CD-Player und das Gerät?

Wischen Sie Discs mit einem weichen Tuch von der Mitte nach außen. Für das Gerät verwenden Sie ein weiches, leicht feuchtes Tuch mit einer milden Reinigungslösung und wischen Sie dann mit einem trockenen Tuch nach. Verwenden Sie niemals Verdünner, Benzin oder Insektenspray. Vermeiden Sie längeren Kontakt mit Gummi oder Kunststoff.

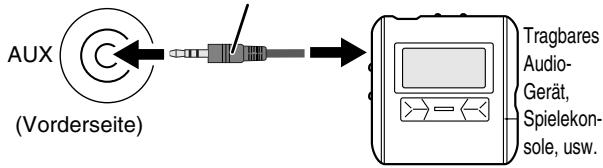

Wie schließe ich ein externes Gerät wie einen MP3-Player an?

Verwenden Sie ein Stereo-Miniklinkenkabel (nicht im Lieferumfang), um den Audioausgang des externen Geräts mit der AUX IN-Buchse auf der Rückseite zu verbinden. Stellen Sie die Lautstärke vor dem Anschließen auf VOL MIN. Drücken Sie FM/AM/AUX, bis AUX ausgewählt ist, um zu hören.

BEDIENUNGSANLEITUNG UX-G28 JVC

Warnungen, Achtung und sonstige Hinweise

ACHTUNG

Zur Verhinderung von elektrischen Schlägen, Brandgefahr usw.:

1. Keine Schrauben lösen oder Abdeckungen entfernen und nicht das Gehäuse öffnen. 2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch usw. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

ACHTUNG - O/I Taste!

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (die STANDBY-Anzeige schaltet ab). Bei der Aufstellung des Geräts stellen Sie sicher, dass der Stecker gut zugänglich ist. Die O/I Taste schaltet die Netzstrom nicht ab.

• Wenn das System im Standby-Modus ist, leuchtet die STANDBY-Anzeige rot auf.
• Wenn das System eingeschaltet ist, schaltet die STANDBY-Anzeige ab.

Die Stromzufuhr kann mit der Fernbedienung gesteuert werden.

ATTENTION—Touche φ /1!

Ein übermäßiger Schalleistungspegel der Kopfhörer kann zu Gehörschäden führen.

ATTENTION:

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen und nicht das Gehäuse öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und/oder unsichtbare Laserstrahlung der Klasse 1M bei offenen Abdeckungen. Nicht direkt mit optischen Instrumenten betrachten.
4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.

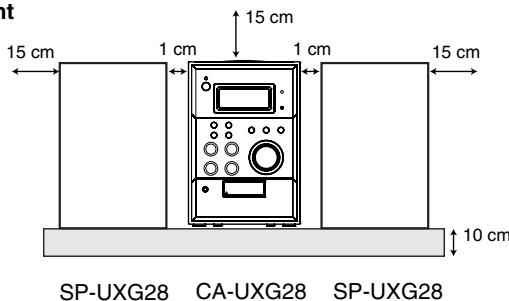

Vorsicht: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden soll das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite: Hindernisfrei und gut zugänglich.
2. Seiten- und Rückwände: Hindernisfrei in allen gegebenen Abständen (siehe Abbildung).
3. Unterseite: Die Stellfläche muss absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Vorderansicht Vue avant Vooraanzicht

Seitenansicht Vue de côté Zij-aanzicht

Hinweis:

Dieses Symbol ist nur in der

Europäischen

Union gültig.

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollen das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Sehr geehrter Kunde, sehr geehrte Kundin,

Dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Deutschland

Cher(e) client(e),

Vorsichtsmaßregeln 2

Wie Sie diese Anleitung lessen 3

Erste Schritte 4

Schritt 1: Auspacken 4

Schritt 2: Vorbereitung der Fernbedienung 4

Schritt 3: Herstellen von Anschlüssen 5

Vor dem Betrieb der Anlage 7

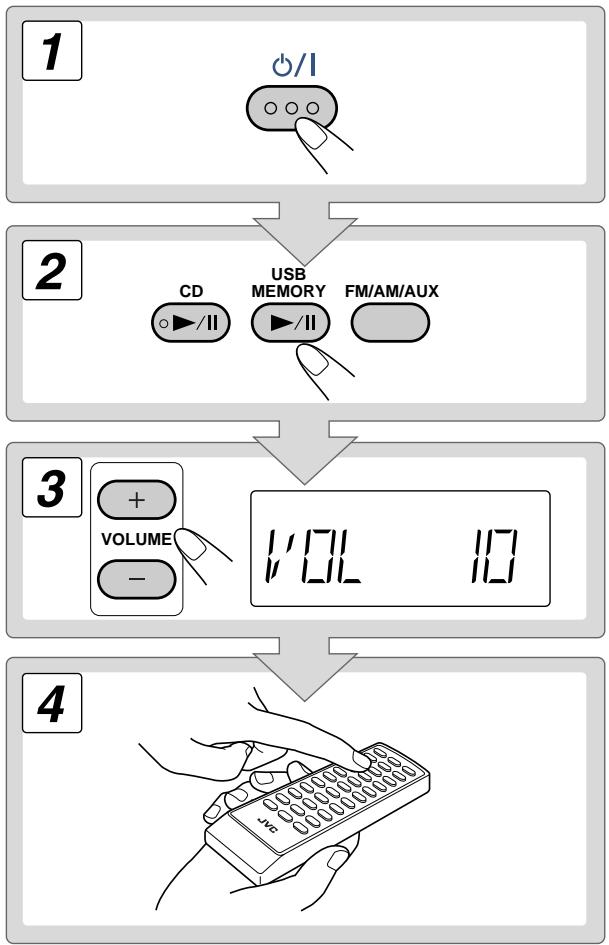

Tägliche Bedienung—Wiedergabe 8

Rundfunkempfang 9

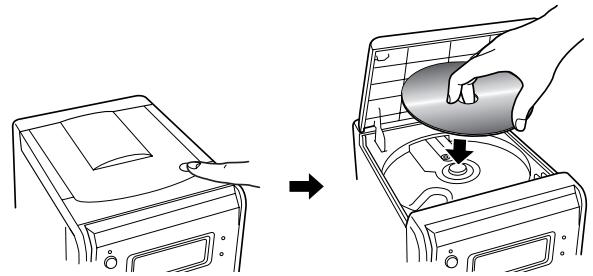

Wiedergabe einer Disk 10

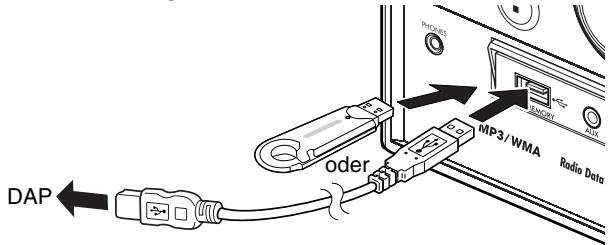

Wiedergabe vom USB-Speichergerät 10

Wiedergabe anderer Signalquellen 11

Tägliche Bedienung – Klang und andere

Einstellungen 12

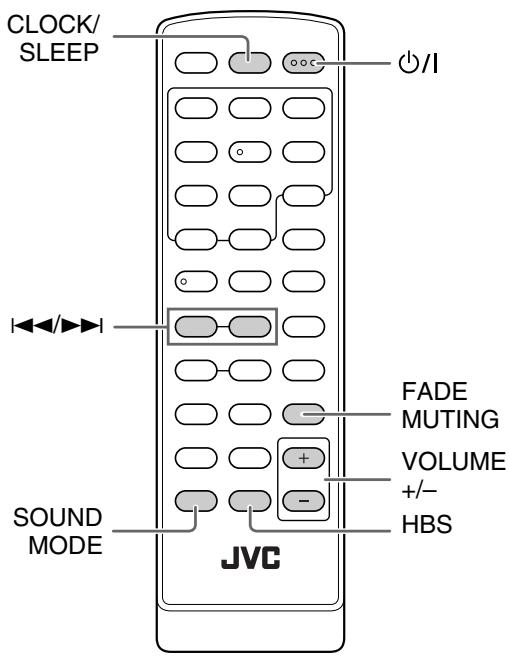

Einstellen der Lautstärke 12

Einstellen des Klangs 12

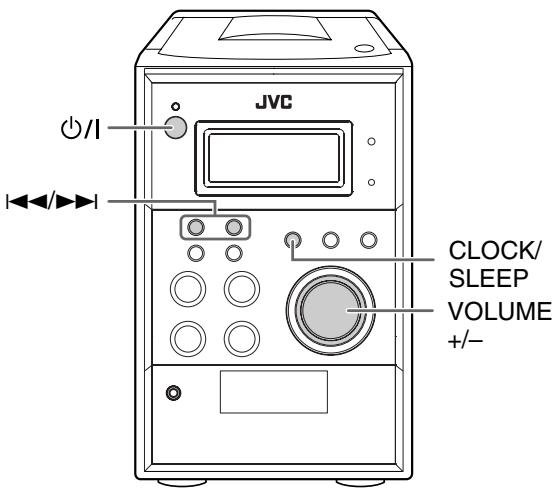

Einstellung der Uhr 13

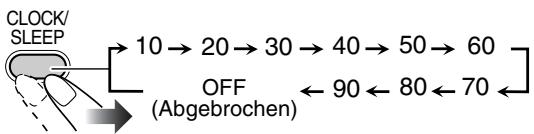

Automatisches Ausschalten 13

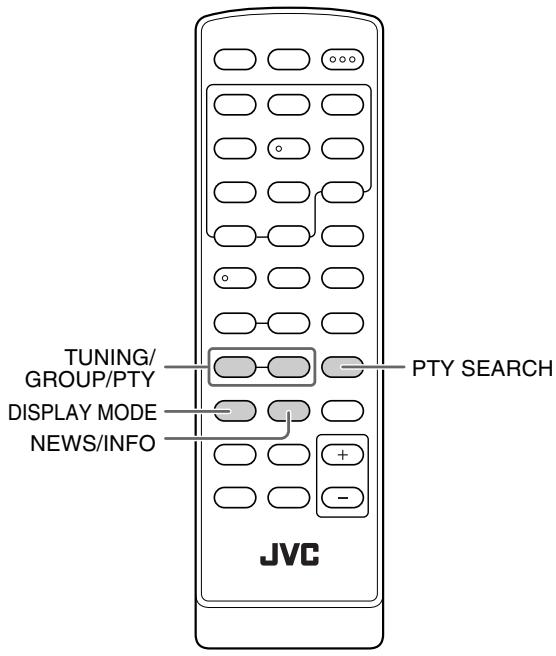

Erweiterte Radiofunktionen 14

Empfang von FM-Sendern mit Radio Data System 14

Suche nach Sendungen anhand von PTY-Codes 14

Vorübergehendes, automatisches Umschalten auf eine Sendung ihrer Wahl 15

Spezielle Bedienungsvorgänge für Disks/USB-Speichergeräte 16

Programmieren der Wiedergabereihenfolge (Program Play) 16

Zufällige Wiedergabe – Zufallswiedergabe 18

Wiederholt abspielen – Wiederholwiedergabe 18

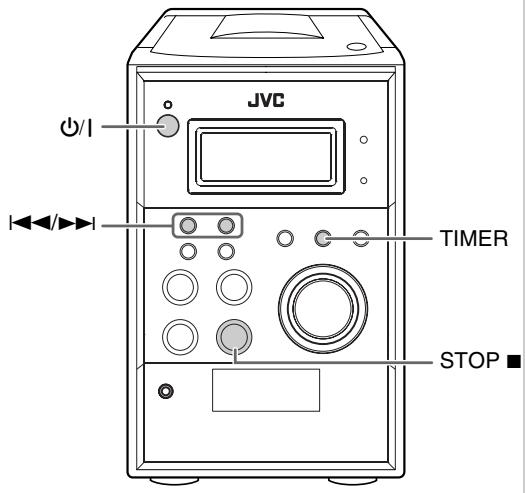

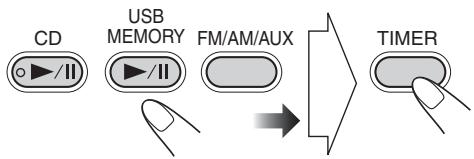

Timer-Funktionen 19

Einstellung des Timers 19

Zusätzliche Informationen 21

Weitere Informationen zu diesem System 21

Störungssuche 22

Wartung 22

Technische Daten 23

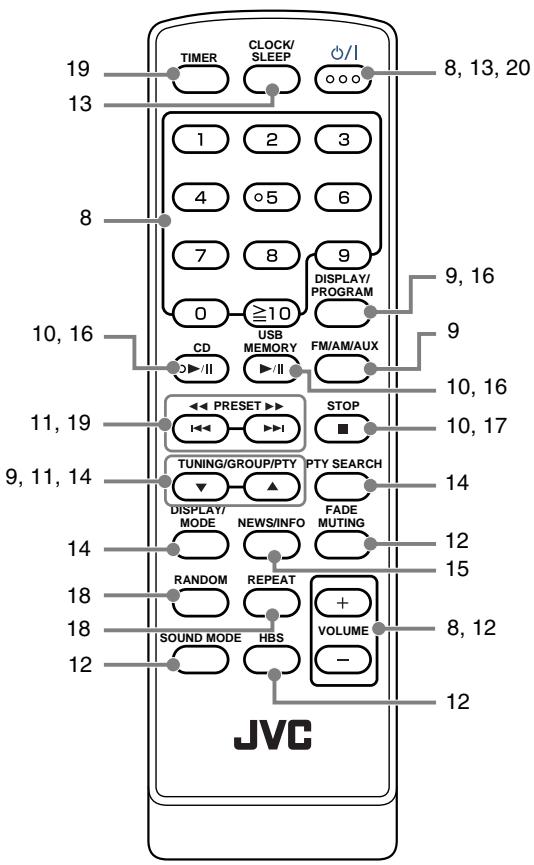

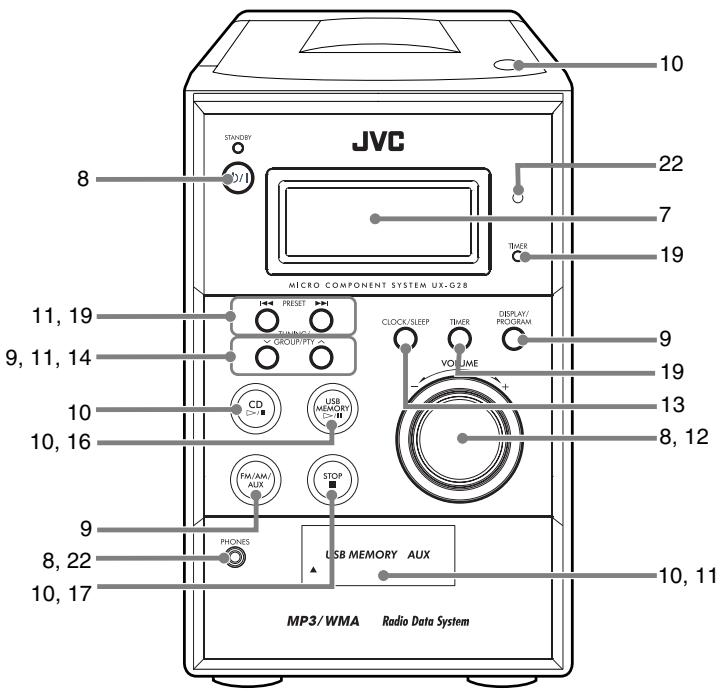

Teile-Index 24

Einleitung

Wir danken Ihnen für den Kauf eines JVC Produkts. Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, dass Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

Vorsichtsmaßnahmen

Aufstellung

• An einem Ort aufstellen, der eben, trocken und nicht zu heiß oder zu kalt ist – zwischen 5°C und 35°C.
• Stellen Sie die Anlage an einem Ort mit ausreichender Belüftung auf, um Hitzestau in der Anlage zu vermeiden.

Stellen Sie die Anlage NICHT an einem Ort in der Nähe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• Lassen Sie ausreichenden Abstand zwischen der Anlage und dem Fernsehgerät.
• Halten Sie die Lautsprecher vom Fernsehgerät fern, um Störungen mit dem Fernsehgerät zu vermeiden.

Betriebsstromquellen

• Beim Trennen der Anlage von der Wandsteckdose ziehen Sie immer am Stecker und nicht am Netzkabel.

Berühren Sie das Netzkabel NICHT mit nassen Händen.

Feuchtigkeitskondensation

Feuchtigkeitskondensation auf den Linsen in der Anlage kann sich in den folgenden Fällen bilden:

• Beim starken Aufheizen eines Raums
• In einem feuchten Raum
• Wenn die Anlage direkt von einem kalten an einen warmen Ort gebracht wird

In diesem Fall kann eine Fehlfunktion in der Anlage auftreten. In diesem Fall lassen Sie die Anlage einige Stunden lang stehen, bis die Feuchtigkeit verdampft, ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein.

Zur Sicherheit müssen Sie folgende Punkte beachten:

• Stellen Sie sicher, dass für gute Lüftung um das Hauptgerät gesorgt ist. Durch schlechte Lüftung kann Überhitzung und Beschädigung des Systems verursacht werden.
• Blockieren Sie NICHT die Belüftungsöffnungen des Gerätes. Wenn diese durch Papier, Stoff usw. verschlossen werden, kann die im Gerät entstehende Hitze nicht entweichen.

Sonstige

• Falls Metallgegenstände oder Flüssigkeiten in die Anlage geraten, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen Sie die Anlage NICHT. Im Inneren befinden sich keine vom Anwender zu wartenden Teile.

• Wenn Sie diese Anlage über längere Zeit verwenden, ziehen Sie den Netzstecker von der Steckdose ab.

Falls etwas schief geht, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler.

Wie Sie diese Anleitung lesen

Um diese Anleitung so einfach und leicht verständlich wie möglich zu halten, haben wir das folgende Format verwendet:

• Tasten und Bedienungsvorgänge werden erklärt, wie in der Tabelle unten gezeigt. In dieser Anleitung werden in erster Linie die Bedienungsschritte mit der Fernbedienung erklärt; Sie können jeweils die Tasten und Regler am Hauptgerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Kennzeichnungen tragen.
• Einige zugehörige Tipps und Hinweise werden später in den Abschnitten „Weitere Informationen zu diesem System“ und „Störungssuche“ gegeben, aber nicht in dem Abschnitt, in dem die Bedienungsschritte erklärt werden. Wenn Sie mehr über die Funktionen wissen wollen oder wenn Zweifel an den Funktionen bestehen, gehen Sie zu den betreffenden Abschnitten und schlagen Sie dort die Antworten nach.

Remote ONLY	Zeigt an, dass dieser Vorgang nur über die Fernbedienung möglich ist.
Main Unit ONLY	Zeigt an, dass dieser Vorgang nur über die Tasten und Regler am Hauptgerät möglich ist.

	Zeigt an, dass Sie die Taste kurz drücken.
	Zeigt an, dass Sie die Taste kurz und wiederholt drücken, bis die gewünschte Option gewählt ist.
	Zeigt an, dass Sie die Taste kurz drücken.
2 Sek.	Zeigt an, dass Sie die Taste für eine gegebene Sekundenzahl gedrückt halten. ·Die Zahl im Pfeil zeigt die Länge des Drückens an (in thisem Beispiel 2 Sekunden). ·Wenn sich keine Zahl im Pfeil befindet, halten Sie die Taste gedrückt bis der gesamte Vorgang beendet ist oder das gewünschte Ergebnis erhalten wurde.
	Zeigt an, dass Sie den Regler in die angegebene Richtung(en) drehen sollenn.

Erste Schritte

Schritt 1: Die Packung öffnen und die Zubehörteile prüfen.

Schritt 2: Die Fernbedienung vorbereiten.

Schritt 3: Herstellen der Verbindungen zu Komponenten wie AM/FM-Antennen, Lautsprechern usw. (siehe Seiten 5 bis 6).

Schließlich den Netzstecker einstecken. Jetzt können Sie die Anlage bedienen.

Schritt 1: Auspacken

Nach dem Auspacken prüfen Sie, ob die folgenden Artikel vorhanden sind. Die Zahl in Klammern zeigt die Anzahl jedes mitgelieferten Stücks an.

FM-Antenne (1) AM-Ringantenne (1) Fernbedienung (1) - Batterien (2)

Falls ein Anteil fehlt, wenden Sie sich sofort an Ihren Fachhändler.

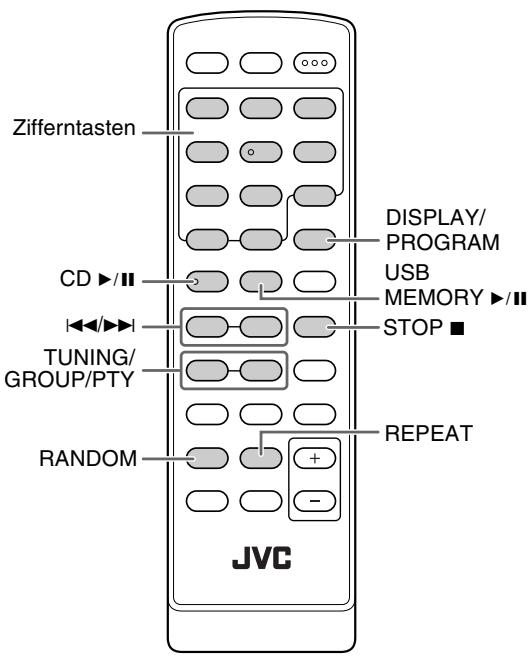

Schritt 2: Vorbereitung der Fernbedienung

Legen Sie Batterien in die Fernbedienung unter Beachtung der richtigen Polung (+ und -) ein.

• Wenn der Bereich oder die Wirksamkeit der Fernbedienung abnimmt, ersetzen Sie beide Batterien.

1

2

R03(UM-4)/AAA(24F)

3

Achtung

Die Batterie sollte keiner übermäßigen Hitze wie direktem Sonnenlicht, Feuer o. Ä. ausgesetzt werden.

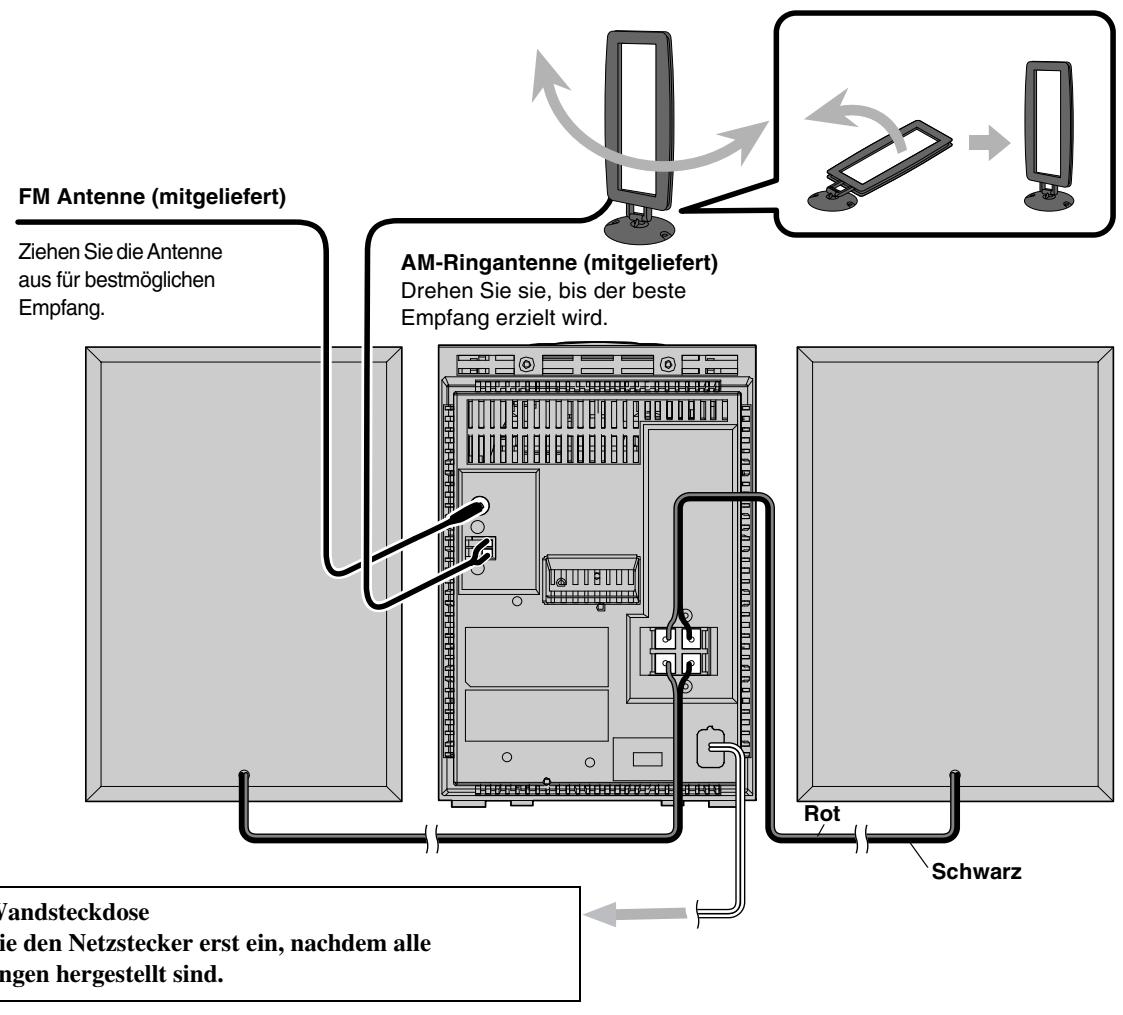

Schritt 3: Herstellen von Anschlüssen

Wenn Sie detailliertere Informationen benötigen, siehe Seite 6

Die folgenden Abbildungen der Ein-/Ausgangsanschlüsse sind exemplarisch zu verstehen.

Bei Anschluss eines digitalen Audio-Players usw. lesen Sie auch in der zugehörigen Anleitung, da die am Gerät aufgedruckten Anschlussbezeichnungen verschieden sein können.

Schalten Sie alle Komponenten vor dem Herstellen von Anschlüssen aus.

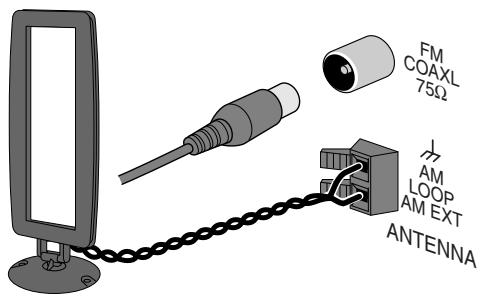

Zum Anschließen der AM-Ringantenne

Achten Sie darauf, den Draht richtig anzuschließen.

① Halten ② Einsetzen

③ Freigegeben

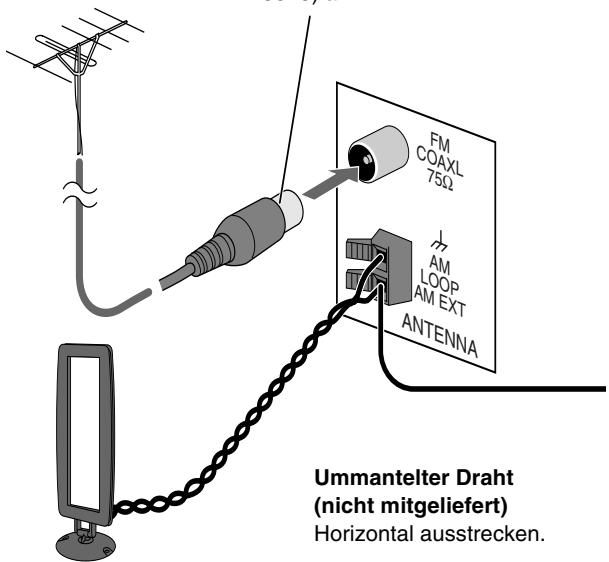

Für besseren FM/AM-Empfang

FM-Außenantenne (nicht mitgeliefert)

Trennen Sie die mitgelieferte FM-Antenne ab, und schließen Sie eine FM-Außenantenne mit einem 75-Ω-Draht mit Koaxialstecker (IEC oder DIN45325) an.

AM-Ringantenne

Angeschlossen lassen.

• Stellen Sie sicher, dass die Antennenleiter nicht andere Klemmen, Verbindungskabel oder Netzkabel berühren. Halten Sie außerdem die Antennen von Metallteilen der Anlage, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.

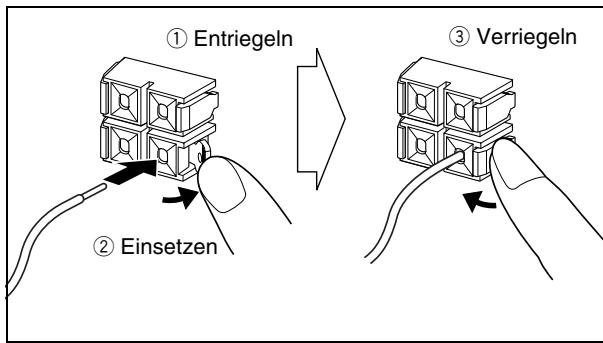

Zum Anschließen der Lautsprecherkabel

Stellen Sie sicher, dass beide Lautsprecher richtig und fest angeschlossen sind.

Beim Anschließen der Lautsprecherkabel achten Sie auf richtige Polung der Lautsprecherklemmen: Das schwarze Kabel an (-) , das rote Kabel an (+) .

• NICHT mehr als einen Lautsprecher an jeder Klemme anschließen.
• NICT zulassen, dass der Leiter der Lautsprecherkabel metallische Teile der Anlage berührt.

• Wenn der AM-Ringantennendraht oder die Lautsprecherkabel mit Vinyl isoliert sind, isolieren Sie die Spitze des Antennendrahts oder Lautsprecherkabels, indem Sie das Vinyl abziehen.

Vor dem Betrieb der Anlage

Die Anzeigen im Display teilen dem Anwender bei der Bedienung nützliche Informationen mit.

Vor dem Betrieb der Anlage machen Sie sich mit der Bedeutung der aufleuchtenden Anzeigen im Display vertraut.

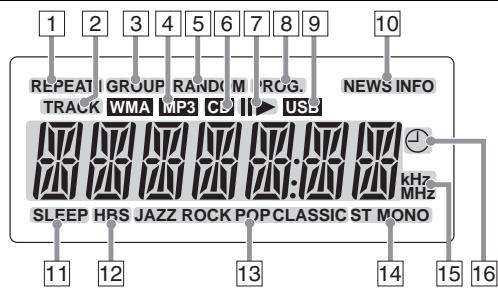

Anzeigen im Hauptdisplay

• Während des Rundfunkempfangs:

• Während der Wiedergabe einer CD:

• Bei der Auswahl von AUX:

• Während der Wiedergabe einer MP3:

• Bei der Auswahl von USB MEMORY:

• Während die Disk-Wiedergabe gestoppt ist:

CD:

MP3/WMA:

REPEAT-Anzeige

• Leuchtet auf, wenn der Repeat-Play-Modus aktiviert ist.

2 TRACK-Anzeige

• Audio-CD: Leuchtet während der Wiedergabe und im Stopp.
• MP3/WMA-CD: Leuchtet während der Wiedergabe.

GROUP-Anzeige

• MP3/WMA-CD: Leuchtet im Stopp.

MP3/WMA-Anzeige

• Leuchtet, wenn eine MP3/WMA-Disk (-Datei) erkannt wird.

5 RANDOM-Anzeige

• Leuchtet auf, wenn der Random-Play-Modus aktiviert ist.

6 CD-Anzeige

• Leuchtet, wenn eine Audio-CD erkannt wird.

7 Anzeige

• Leuchtet auf, wenn eine Disk oder die USB-Wiedergabe läuft.
• II: Leuchtet auf, wenn die Disk oder die USB-Wiedergabe auf Pause geschaltet ist.

PROG. (Program)-Anzeige

• Leuchtet auf, wenn der Program-Play-Modus aktiviert ist.

USB-Anzeige

• Blinkt, wenn ein USB-Massenspeichergerät aktiviert wird.

10 NEWS/INFO-Anzeige

• NEWS/INFO: Leuchtet, um den momentan ausgewählten Programtyp für den PTY-Standby-Empfang anzuzeigen.
• NEWS/INFO: Blinkt, wenn eine Sendung automatisch im PTY-Standby-Empfang ausgewählt wurde.

SLEEP-Anzeige

• Leuchtet auf, wenn der Einschlaf-Timer aktiviert ist.

HBS-Anzeige

• Leuchtet, wenn der HBS-Modus (Hyper Bass Sound) aktiviert ist. (siehe Seite 12)

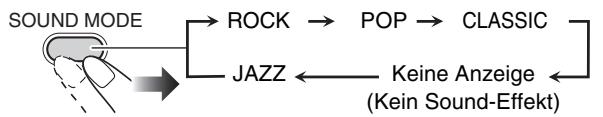

13 SOUND MODE-Anzeige

• Der ausgewählte Sound-Modus leuchtet auf. (siehe Seite 12)

FM-Empfangsanzeige

• MONO: Leuchtet, wenn der FM-Mono-Modus aktiviert ist.
• ST: Leuchtet, wenn ein FM-Stereosender mit ausreichender Signalstärke eingestellt ist.

Frequenzanzeigen

• Leuchtet, wenn eine Frequenz erkannt wird.

16 TIMER-Anzeige

• : Leuchtet, wenn der Täglich-Timer im Standby-Betrieb ist; blinkt, während er aktiviert ist.

1 Schalten Sie das Gerät ein.

Das Lämpchen STANDBY am Hauptgerät erlischt.

2 Wählen Sie die Quelle.

Die Wiedergabe startet automatisch, wenn die gewählte Quelle startbereit ist.

• Wenn Sie AUX drücken, starten Sie die Wiedergabe am externen Gerät.

3 Stellen Sie die Lautstärke ein. 4 Regeln Sie die Ziellautstärke wie später erklärt.

Zum Ausschalten der Anlage (Standby)

Das Lämpchen STANDBY am Hauptgerät leuchtet auf.

• Eine geringe Menge Strom wird immer verbraucht, auch im Standby-Betrieb.

Für ungestörtes Hören

Schließen Sie Kopfhörer an der Buchse PHONES am Hauptgerät an. Jetzt kommt kein Ton mehr von den Lautsprechern. Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen. - Durch Abtrennen der Kopfhörer werden die Lautsprecher erneut aktiviert.

Schalten Sie die Anlage NICHT bei sehr hoch eingestellter Lautstärke aus (auf Standby); andernfalls kann der plötzlich einsetzende laute Ton Ihr Gehör, die Lautsprecher und/oder die Kopfhörer beschädigen, wenn die Anlage ein- oder auf Wiedergabe geschaltet wird.

Eingabe von Zahlen

1 2 3 Beispiele:

99 Titel oder weniger 4 5 6 15: ≥ 10→ 1→ 5 Mehr als 100 Titel in der aktuellen Gruppe.

15: ≥ 10→ 0→ 1→ 5

15: ≥ 10→ 0→ 1→ 5

150: ≥ 10→ 1→ 5→ 0

Rundfunkempfang

Wählen des Wellenbereichs (FM oder AM)

Sie können die gleiche Funktion mit FM/AM/AUX an der Anlage auslösen.

So stellen Sie Sender ein

Während FM oder AM gewählt ist...

Fernbedienung:	Hauptgerät:
1 Sek. TUNING/GROUP/PTY	1 Sek. TUNING/ GROUP/PTY

Die Frequenz beginnt im Display weiterzuschalten.

Wenn ein Sender (eine Frequenz) mit ausreichender

Signalstärke abgestimmt ist, bleibt der Frequenzlauf stehen.

• Wenn Sie die Taste wiederholt drücken, schaltet die

Frequenz in Einzelschritten um.

Zum Stoppen des manuellen Suchlaufs drücken Sie eine der Tasten.

Wenn der empfangene FM-Sender schwer zu hören ist, wählen Sie "FM MONO".

FM MONO:

Der Empfang wird verbessert, obwohl

der Stereoeffekt verloren geht. Die

Anzeige MONO leuchtet auf.

Sender voreinstellen

Sie können 20 FM- und 10 AM-Festsender eingeben.

1. Stimmen Sie einen als Festsender einzugebenden gewünschten Sender ab. 2. Aktivieren Sie den Festsendernummer-Eingabemodus.

DISPLAY/ PROGRAM

• Beenden Sie den folgenden Vorgang, während die Anzeige im Display blinkt.

3 Wählen Sie eine Festsendernummer für den gespeicherten Sender.

• Eingabe von Zahlen, Seite 8.
• Sie können auch die Tasten / verwenden.

4 Speichern Sie den Sender.

DISPLAY/

PROGRAM

So stellen Sie einen Festsender ein

1 Wählen Sie ein Frequenzband (FM oder AM).

2 Wählen Sie eine Nummer für den gespeicherten Festsender.

Eingabe von Zahlen, Seite 8.

Sie können auch die Tasten verwenden.

Abspielbare Medien und Dateien

Dieses System kann die folgenden Medien- und Dateitypen abspielen.

Medien	Audio CD, CD-R/RW, USB-Speichergerät
Dateifformat	MP3, WMA

Audio CD	CD-R	CD-RW
COMPACT DISC DIGITAL AUDIO	COMPACT DISC DIGITAL AUDIO Recordable	COMPACT DISC DIGITAL AUDIO ReWritable

• Dieses System kann einige Dateien evtl. nicht abspielen, obwohl deren Format oben aufgeführt ist.
• Achtung bei DualDisc-Wiedergabe: Die Nicht-DVD-Seite einer „DualDisc“ entspricht nicht dem Standard „Compact Disc Digital Audio“. Deshalb wird die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen.
• Microsoft und Windows Media sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

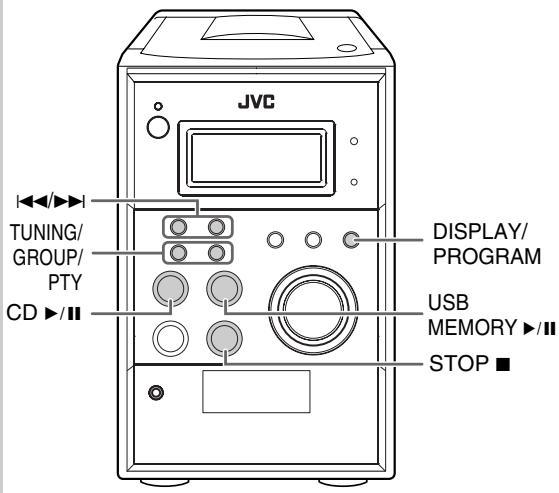

Wiedergabe einer Disk

Zum Einsetzen einer Disk

Sie können Disks einlegen, während eine andere Quelle wiedergegeben wird.

Zum Start:	Zum Pausieren:	Zum Stoppen:
CD	CD Zum Freigegeben erneut drücken.	STOP

Wiedergabe vom USB-Speichergerät

Diese Anlage ist mit einer USB MEMORY-Buchse an der Vorderseite ausgestattet. Sie können ein USB-Speichergerät wie einen USB-Stick oder Digital-Audio-Player (DAP) an dieser Anlage anschließen. Diese Anlage kann kein USB-Speichergerät erkennen, das die Anschlusswerte 5V/500mA überschreitet.

WICHTIG

• Sie können keine Daten von dieser Anlage an Ihr USB-Speichergerät senden.
• Sie können keinen Computer am USB MEMORY-Anschluss dieser Anlage anschließen.
• Stellen Sie die Lautstärke auf „VOL MIN“, wenn Sie andere Geräte anschließen oder abziehen.
• Schließen Sie das USB-Speichergerät direkt an der Anlage an. Die Verwendung eines USB-Hubs kann Fehlfunktionen zur Folge haben.
• Kodierte oder mit Spezialmethoden verschlüsselte Titel können auf diesem Gerät nicht abgespielt werden. Die Batterie des USB-Speichergeräts wird geladen, wenn die Anlage eingeschaltet ist.

Anschluss des USB-Speichergeräts

Beim Anschließen eines USB-Speichergeräts lesen Sie auch dessen Anleitung.

• Wenn Sie das USB-Speichergerät abziehen, achten Sie darauf, dass die Anlage in gestopptem Zustand ist.

Zur Wiedergabe von Titeln auf dem USB-Speichergerät

Zum Starten:	Zum Pausieren:	Zum Stoppen:
USB MEMORY	USB MEMORY	STOP

Die Anzeige USB leuchtet im Display, wenn USB MEMORY ausgewählt ist.

Zum Wählen von Titel/Gruppe

Auswählen eines Titels:

Erhöht die Titelnummer.

Verringert die Titelnummer.

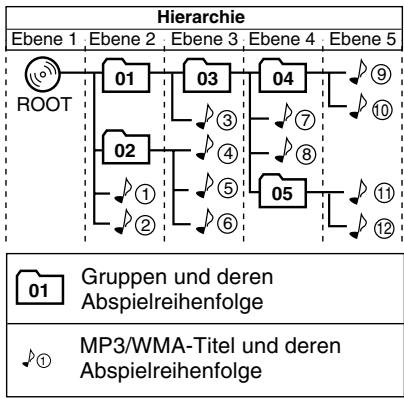

Auswählen einer Gruppe (nur MP3/WMA-Disks und USB-Geräte):

Erhöht die Gruppennummer.

Verringert die Gruppennummer.

Zum Aufsuchen eines bestimmten Abschnitts

Während der Wiedergabe einer Disk drücken und halten Sie diese Taste, bis der gewünschte Abschnitt erreicht ist.

Spult schnell im Titel vor.

Spult schnell im Titel zurück.

Zum direkten Aufsuchen eines Titels und Starten der Wiedergabe

Eingabe von Zahlen, Seite 8.

memo

• Bei der Wiedergabe von einer MP3/WMA-Disk oder einem USB-Speichergerät sind die mit den Zifferntasten auswählbaren Titelnummern auf die aktuelle Gruppe beschränkt.

Zur Anzeige des ID3-Tags

Drücken Sie DISPLAY/PROGRAM während der Wiedergabe einer MP3/WMA-Disk.

Wenn „ID3 ON“ eingestellt ist, wird das ID3-Tag darüber der Quelle angegeben.

Wiedergabe anderer Signalquellen

Anschließen anderer Geräte

Durch Verwendung eines Stereo-Miniklinkenkabels (nicht mitgeliefert) können Sie Geräte mit analogen Audio-Ausgangsbuchsen wie z. B. einen Digital Audio Player, ein TV-Gerät usw. anschließen.

Ausgangsbuchsen wie z. B. einen Digital Audio Player, ein TV-Gerät usw. anschließen.

Wenn die Audioausgänge des anderen Gerätes nicht vom Typ Stereo-Miniklinke sind,

Wenn die Audioausgänge des anderen Gerätes nicht vom Typ Stereo-Miniklinke sind,

Verwenden Sie einen Steckeradapter von Stereo-Miniklinke auf den entsprechenden Steckertyp für den Audioausgang. Lesen Sie auch die Anleitung(en) des anderen Gerätes.

Stellen Sie die Lautstärke immer auf „VOL MIN“, wenn Sie andere Geräte anschließen oder abziehen.

• Stellen Sie die Lautstärke immer auf „VOL MIN“, wenn Sie andere Geräte anschließen oder abziehen.

Auswählen von AUX

FM/AM/AUX

Tägliche Bedienung – Klang und andere Einstellungen

Fernbedienung

Hauptgerät

Einstellen der Lautstärke

Sie können den Lautstärkepegel im Bereich von 0 (VOL MIN) bis 31 (VOL MAX) einstellen.

Fernbedienung:	Hauptgerät:
+ volume

Zum kurzzeitigen Senken der Lautstärke

Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut, oder stellen Sie den Lautstärkepegel ein.

Einstellen des Klangs

Zur Verstärkung der Bässe – HBS

Mit dem Hyper-Bass-Sound können Sie aus dem Gerät kräftige Bässe hervorholen.

Sound-Modus

Sie können einen von 4 SEA-Modi (Sound Effect Amplifier) auswählen. Dieser Effekt wirkt sich nur auf die Wiedergabe aus.

JAZZ

Betonte niedrigere Frequenzen für jazzige Musik.

ROCK

Hebt die Bässe und die Höhen an.

POP

Gut für Gesang.

CLASSIC

Gut für klassische Musik.

Keine

Es wird kein Sound-Effekt angewendet.

Einstellung der Uhr

Ohne Einstellung der eingebauten Uhr können Sie nicht den Täglich-Timer (siehe Seite 19) verwenden.

1 Ausschalten (Standby)

2 Aktiviert den Uhreinstellung-Modus.

5 Sek.

3 Stellen Sie die Uhrzeit ein.

4 Stellen Sie die Minute ein.

Die integrierte Uhr läuft los.

Prüfen der aktuellen Zeitanzeige bei der Wiedergabe

CLOCK/SLEEP

Anzeige der Uhr für einige Sekunden; zurück zur

Quellenanzeige.

Bei einem Stromausfall

Die Uhrzeiteinstellungen gehen verloren, und die

Uhranzeige blinkt. Sie müssen die Uhr erneut einstellen.

Automatisches Ausschalten

Zum Ausschalten der Anlage nach Ablauf einer bestimmten Zeit – Einschlaf-Timer

1 Aktivieren Sie den Einschlaf-Timer-Modus.

2 Geben Sie die Zeit ein (in Minuten).

• Der Sleep-Timer bietet eine Sekunde für die Einstellung. Das System schaltet sich automatisch aus, wenn die ausgewählte Countdown-Zeit erreicht ist.

Zum Prüfen der verbleibenden Zeit bis zum Ausschalten

Erweiterte Radiofunktionen

Fernbedienung

Empfang von FM-Sendern mit

Radio Data System

Radio Data System erlaubt es FM-Sendern, ein zusätzliches Signal zusammen mit dem normalen Sendesignal auszustrahlen. - Bei Einstellung eines FM-Senders, der den Radio Data System-Dienst anbietet.

Diese Anlage kann die folgenden Radio Data System-Signaltypen empfangen.

PS (Programmservice)	Zeigt bekannte Sendernamen an.
PTY (Programmtyp)	Zeigt die Art der ausgestrahlten Programms an.
RT (Radiotext)	Zeigt vom Sender ausgestrahlte Textmeldungen.
Enhanced Other Networks	Liefert Informationen über die Art der Sendungen von Radio Data System-Sendern der verschiedene Radionetzwerke.

Für Anzeige der Radio Data System-Informationen

Während des Empfangs eines FM-Senders...

PS	Sendername erscheint. „NO PS“ erscheint, wenn kein Signal gesendet wird.
PTY	Der Sendeprogrammtyp wird angezeigt. „NO PTY“ erscheint, wenn kein Signal gesendet wird.
RT	Vom Sender ausgestrahnte Textmeldungen werden angezeigt. „NO RT“ erscheint, wenn kein Signal gesendet wird.

Suche nach Sendungen anhand von

PTY-Codes

Sie können eine bestimmte Sendung der Festsenderkanäle (siehe Seite 9) durch Angabe der PTY-Codes suchen.

Zum Suchen einer Sendung mit PTY-Codes

1 Während des Empfangs eines FM-Senders...

PTY SEARCH

2 Wählen Sie einen PTY-Code.

TUNING/GROUP/PTY

Siehe zusätzliche Informationen über die PTY-Codes (Siehe Seite 21).

3 Starten Sie den Suchlauf.

PTY SEARCH

SEARCH

Der Receiver sucht 20 FM-Festsender ab, stoppt, wenn der gewünschte Sender gefunden ist, und stimmt diesen Sender ab (wählt ihn aus).

• Wenn kein Programm gefunden wurde, erscheint „NO FOUND“ im Display.
• Der Suchlauf kann jederzeit durch Drücken von PTY SEARCH abgebrochen werden.

Zum Fortsetzen des Suchlaufs, wenn bei einem ungewünschten Sender angehalten wurde

Während die Anzeigen im Display blinken, drücken Sie PTY SEARCH erneut.

Vorübergehendes, automatisches

Umschalten auf eine Sendung Ihrer

Wahl

Mit der Funktion Enhanced Other Networks kann das System vorübergehend auf einen FM-Festsender mit einer Sendung Ihrer Wahl umschalten (NEWS oder INFO). - Diese Funktion arbeitet beim Hören eines FM-Senders, der die gewünschten Signale ausstrahlt.

Beim Hören eines FM-Senders wählen Sie einen der folgenden Punkte aus:

NEWS	Nachrichten
INFO	Programm, das Ratschlüge jeder Art vermittelt

Wie die Enhanced Other Networks-Funktion arbeitet:

FALL 1

Wenn ein Sender nicht das Programm Ihrer Wahl ausstrahlt

Die Anlage bleibt weiterhin auf den aktuellen Sender abgestimmt.

Wenn ein Sender das Programm Ihrer Wahl ausstrahlt, schaltet die Anlage automatisch auf diesen Sender um.

Die Anzeige NEWS/INFO beginnt zu blinken.

Wenn das Programm beendet ist, schaltet die Anlage auf den vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört auf zu blinken und leuchtet ständig).

FALL 2

Wenn der aktuell abgestimmte Sender das Programm Ihrer Wahl ausstrahlt

Die Anzeige NEWS/INFO beginnt zu blinken.

Wenn das Programm beendet ist, hört die Anzeige auf zu blinken (die Funktion bleibt aktiv).

Spezielle Bedienungsvorgänge für Disks/USB-Speichergeräte

Fernbedienung

Hauptseinheit

Programmieren der Wiedergabereihenfolge

-Program Play

Sie können die Wiedergabereihenfolge der Titel (bis zu 32) vor Beginn der Wiedergabe einstellen.

• Sie können einen programmierten Titel oder alle programmierten Titel mit REPEAT wiederholen.

1 Drücken Sie vor dem Starten der Wiedergabe DISPLAY/PROGRAM.

DISPLAY/PROGRAM

Bei einer CD Bei einer MP3/WMA-Disk

2 Wählen Sie die Titel für die programmierte Wiedergabe aus.

Zur Eingabe der Nummern siehe Seite 8.

Sie können auch die Tasten verwenden.

Bei einer CD

DISPLAY/PROGRAM

Bei einer MP3/WMA-Disk

Drücken Sie TUNING/GROUP/PTY zur Auswahl einer Gruppe.

DISPLAY/PROGRAM

Wählen Sie dann einen Titel aus.

DISPLAY/PROGRAM

Der nächste Programmschritt wird angezeigt, wenn Sie Titel programmieren.

Bei einer CD

Bei MP3/WMA-Disks

3 Wiederholen Sie die Schritte 2, um weitere Titel zu programmieren. 4 Starten Sie die Wiedergabe.

oder

Die gewählten Titel werden in der programmierten Reihenfolge abgespielt.

Zum Überspringen eines Titels:	Zum Pausieren:	Zum Stoppen:
	CD oder USB MEMORY Zum Freigegeben erneut drücken.	STOP

• Titel lassen sich während der Programmwiedergabe nicht mit den Zifferntasten auswählen.

Zum Prüfen der Programminhalte

Während die PROG.-Anzeige im Display erscheint und vor der Wiedergabe...

DISPLAY/PROGRAM

Zum Modifizieren des Programms

Während die PROG.-Anzeige im Display erscheint und vor der Wiedergabe...

Bearbeiten:

1 Drücken Sie mehrfach DISPLAY/PROGRAM, bis die programmierte Nummer erscheint, die Sie bearbeiten möchten. 2 Wiederholen Sie Schritt 2 auf Seite 16.

Zum Hinzufügen von Schritten im Programm:

1 Drücken Sie mehrfach DISPLAY/PROGRAM, bis „00" im Display erscheint. 2 Wiederholen Sie Schritt 2 auf Seite 16.

Zum Löschen des gesamten Programms:

Verlassen Sie den Programmmodus zur gleichen Zeit. Alle Programmschritte werden durch folgende Aktionen gelöscht:

Öffnen des CD-Fachs, Umschalten der Signalquelle, Ausschalten des Geräts.

Zufällige Wiedergabe

Zufallswiedergabe

Sie können alle Titel auf einer Disk oder einem USB-Speichergerät in zufälliger Reihenfolge abspielen.

1 Drücken Sie RANDOM.

2 Starten Sie die Wiedergabe.

Die Wiedergabe beginnt in zufälliger Reihenfolge.

Die Zufallswiedergabe endet, wenn alle Titel abgeschlossen sind.

Zum Überspringen eines Titels:	Zum Pausieren:	Zum Stoppen:
	CD oder USB MEMORY Zum Freigegeben erneut drücken.	STOP

• Titel können während der Zufallswiedergabe nicht mit den Zifferntasten ausgewählt werden.

Zum Verlassen der Zufallswiedergabe

Während die Anzeige RANDOM im Display erscheint...

Wiederholt abspielen—

Wiederholwiedergabe (nur Fernbedienung)

Sie können die Wiedergabe wiederholen.

Bei einer CD:

Bei MP3/WMA-Disks und USB-Speichergeräten (DAP):

REPEAT1	Wiederholt das aktuelle Stück.
REPEAT GROUP	Alle Titel der aktuellen Gruppe werden wiederholt.
REPEAT	Alle Titel werden wiederholt. Wiederholt das Programm.

Timer-Funktionen

Fernbedienung

Hauptgerät

Einstellung des Timers

Mit dem Timer können Sie zu Musik aufwachen usw.

• Sie können den Timer so einstellen, dass sich die Anlage einschaltet.
• Um die Timer-Einstellungen zu beenden, drücken Sie zu beliebiger Zeit.

Wie der Timer praktisch arbeitet

Sobald der Timer eingestellt wurde, leuchtet die Timer-Anzeige (⊕) im Display. Die Lampe TIMER an der Haupteinheit leuchtet. Der Timer wird zur gleichen Zeit aktiviert, bis der Timer manuell abgeschaltet wird.

Wenn die Einschaltzeit erreicht ist

Das System schaltet sich ein, stellt den angegebenen Sender ein oder beginnt mit der Wiedergabe der gewählten Signalquelle.

Die Lautstärke steigt von Null allmählich auf den Pegel, mit dem Sie zuletzt gehört haben. (Maximale Lautstärke ist 16) - Während der Timer läuft, leuchtet die Timer-Anzeige (⊙) im Display. - Die Timereinstellung bleibt gespeichert, bis Sie sie ändern. - Nachdem der Timer die Wiedergabe begonnen hat, können Sie die Signalquelle umschalten oder die Lautstärke einstellen, ohne den Timer auszuschalten.

1 Aktivieren der TIMER-Einstellung

2 Sek.

TIMER

2 Einsatzzeit einstellen

① Stunde einstellen

② Minuten einstellen

3 Ausschaltzeit einstellen

① Stellen Sie die Ausschaltzeit ein.

② Zeit einstellen.

Siehe Schritt 2 ①,②

Sie können Ein- und Ausschaltzeit nicht auf die gleiche Zeit einstellen.

4 Quelle für die Wiedergabe einstellen.

① Wählen Sie die Signalquelle.

② Wählen Sie die Wiedergabequelle aus; „CD“, „USB“ oder „TUNER“.

Wenn Sie „TUNER“ auswählen

-1 |▶/▶ Wählen Sie „AM PRE“ oder „FM PRE“, und drücken Sie TIMER. -2 |▶▼▶ Wählen Sie die Preset-Nummer aus, und drücken Sie TIMER.

5 Schalten Sie TIMER aktiv.

Die Timer-Anzeige im Display und die TIMER-Anzeige an der Haupteinheit leuchten auf.

6 Schalten Sie die Anlage auf STANDBY.

Ausschalten des TIMER.

Wenn sich das System einschaltet.

Die Timer-Anzeige im Display ( ⊙ ) und die TIMER-Anzeige an der Haupteinheit erlöschen.

memo

• Wenn Sie sowohl den SLEEP TIMER als auch den DAILY TIMER einstellen, hat der Timer Vorrang, der das System früher ausschaltet.

Weitere Informationen zu diesem System

Tägliche Bedienung—Wiedergabe (siehe Seiten 8).

Rundfunkempfang:

• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorher unter dieser Festsendernummer vorhandene Sender gelöscht.
• Die Festsender bleiben, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, nur noch einen Tag lang abgespeichert. In diesem Fall speichern Sie die Sender erneut ab.

Wiedergabe einer Disk:

• Dieses System lässt keine sogenannten "packet write"-Disks zu.
• Bei MP3/WMA-Wiedergabe...
• MP3/WMA-Disks erfordern eine längere Auslesezeit als normale CDs. (Das liegt an der Komplexität der Gruppen-/Datei-Konfiguration.)
• Manche MP3-/WMA-Dateien können nicht wiedergegeben werden und werden übersprungen. Das liegt an den jeweiligen Aufnahmeverfahren und -bedingungen.
• Bei der Herstellung von MP3/WMA-Disks verwenden Sie ISO 9660 mit Level 1 oder Level 2 als Disk-Format.
• Das System kann MP3/WMA-Dateien mit der Dateierweiterung .mp3/.wma abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).
• Einige Zeichen oder Symbole erscheinen nicht richtig im Display. Die maximale im Display gezeigte Zeichenzahl ist 32 (ohne Erweiterungscode) für Dateien und 30 für ID3-Marken.
• Wir empfehlen, jede MP3/WMA-Datei mit einer Sampling-Rate von 44,1 kHz und Bitrate von 128 kbps zu erstellen.
• Dieses System kann insgesamt 999 Titel und 500 Gruppen auf einer MP3-/WMA-Disk erkennen. Titelbezeichnungen, die über die maximal erkannten Ordnungszahlen/-namen hinausgehen, werden nicht erkannt.
• Die Wiedergabereihenfolge von MP3/WMA-Titeln kann anders sein als bei der Aufnahme beabsichtigt. Wenn ein Ordner keine MP3/WMA-Titel enthält, werden sie ignoriert.

Konfiguration der MP3/WMA-Gruppen/-Titel

Diese Anlage spielt MP3/WMA-Titel wie folgt ab.

Die Wiedergabereihenfolge in der Abbildung gilt für MP3/WMA-Titel auf der Disk.

MP3/WMA-Titel auf einem USB-Speichergerät können unterschiedlich abgespielt werden.

Tägliche Bedienung – Klang und andere Einstellungen (siehe Seiten 12 und 13)

Einstellen der Lautstärke:

• Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

Einstellen des Klangs:

• Diese Funktion beeinflusst auch den Klang über die Kopfhörer.

Einstellung der Uhr:

• Die Uhr blinkt so lange im Display, bis Sie die Uhrzeit einstellen.
• Die Uhr kann 1 oder 2 Minuten im Monat vor- oder nachgehen. In diesem Fall muss die Uhrzeit neu eingestellt werden.

Erweiterte Radiofunktionen (siehe Seiten 14 und 15)

Beschreibungen der PTY-Codes

NEWS: Nachrichten

AFFAIRS: Erweiterte, regionale Nachrichten oder Berichte

INFO: Sendungen über medizinische Hilfe, Wettervorhersagen, etc.

SPORT: Sportereignisse

EDUCATE: Bildungssendungen

DRAMA: Hörspiele

CULTURE: Nationale oder regionale Kultursendungen

SCIENCE: Sendungen über Naturwissenschaften und Technik

VARIED: Andere Sendungen wie Komödien oder Karneval

POP M: Popmusik

ROCK M: Rockmusik

EASY M: Middle-of-the-Road (gewöhnlich „Easy Listening" genannt)

LIGHT M: Leichte Musik

CLASSICS: Klassik

OTHER M: Sonstige Musik

WEATHER: Wettervorhersage

FINANCE: Berichte aus Handel und Wirtschaft, Aktienmarkt usw.

CHILDREN: Unterhaltungssendungen für Kinder

SOCIAL: Sendungen über soziale Aktivitäten

RELIGION: Sendungen, die sich im weitesten Sinne mit Glaubens- und Existenzfragen oder ethischen Fragen beschäftigen

PHONE IN: Sendungen, in denen Menschen ihre Ansichten per Telefon oder in anderer Form öffentlich äußern können

TRAVEL: Sendungen über Reiseziele, Abenteuerreisen, Reiseideen und Gelegenheiten

LEISURE: Sendungen über Freizeitaktivitäten wie Gartenarbeit, Kochen, Angeln usw.

JAZZ: Jazzmusik

COUNTRY: Country-Musik

NATION M: Aktuelle Musik aus Regionen anderer Länder in deren Landessprache

OLDIES: Pop-Hits aus früherer Zeit

FOLK M: Volksmusik

DOCUMENT: Sendungen, die sich in dokumentarischem Stil mit Tatsachen beschäftigen

TEST: Sendungen zum Testen von Notsendeanlagen

ALARM: Notstandsmeldung

NONE: Kein Programmtyp, undefinierte Sendung oder schlecht in die bestehenden Kategorien einzuordnen

Erweiterte Bedienungsvorgänge für Disk/USB-Speichergerät (siehe Seiten 16 bis 18)

Programmierung der Wiedergabereihenfolge – Programmwiedergabe:

• Wenn Sie versuchen, ein 33. Stück zu programmieren, erscheint „FULL“ im Display.
• Bei der Titelprogrammierung: Wenn Sie versucht haben, eine Eintragsnummer zu programmieren, die auf der Disk nicht vorhanden ist (z. B. Auswahl von Titel 14 auf einer Disk, die nur 12 Titel enthält), wird Ihr Eintrag ignoriert.

Timer-Funktionen (siehe Seiten 19 und 20)

• Die Timer-Eingaben werden, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, sofort gelöscht. Sie müssen zuerst die Uhr einstellen, und danach erneut den Timer.
• Sie können Ein- und Ausschaltzeit nicht auf die gleiche Zeit einstellen.

Störungssuche

Wenn Sie ein Problem mit Ihrem System haben, gehen Sie zunächst diese Liste durch, um hier eine mögliche Lösung zu finden, bevor Sie das Gerät zum Kundendienst einreichen.

Allgemeines:

Einstellungen oder Eingaben werden plötzlich annulliert, bevor Sie fertig sind.

⇒ Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

⇒ Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie das Netzkabel heraus und stecken Sie es wieder ein.

Unfähig, das System von der Fernbedienung zu steuern.

⇒ Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor am System. ⇒ Richten Sie den Fernbedienungssensor auf die Frontplatte. ⇒ Signale können den Fernbedienungssensor nicht erreichen. Gehen Sie näher an die Anlage heran.

⇒ Die Batterien sind erschöpft.

Kein Ton von den Lautsprechern.

⇒ Lautsprecherverbindungen sind falsch oder lose (siehe Seite 6). ⇒ Es sind Kopfhörer angeschlossen (siehe Seite 8).

Bedienung des Radios:

Schwer hörbare Sendungen wegen Rauschen (siehe Seiten 4 bis 6).

⇒ Antennenverbindungen sind falsch oder locker. ⇒ Die AM-Rahmenantenne ist zu nahe am System. ⇒ Die FM-Antenne ist nicht richtig ausgestreckt und platziert.

Disk-Vorgänge:

Die Disk wird nicht abgespielt.

⇒ Die Disk ist umgekehrt eingesetzt. Setzen Sie die Disk mit der Beschriftung nach oben weisend ein.

Der Disk-Klang ist unterbrochen.

⇒ Die Disk ist zerkratzt oder schmutzig.

Timer-Funktionen:

Täglich-Timer arbeiten nicht.

⇒ Die Anlage war bei Erreichen der Einsatzzeit bereits eingeschaltet. Der Timer arbeitet nur bei ausgeschalteter Anlage. ⇒ Es könnte einen Stromausfall gegeben haben. Stellen Sie zuerst die Uhr, danach den Timer neu ein.

"INVALID" (ungültig) wird im Display angezeigt.

⇒ Stellen Sie zuerst die Ausschaltzeit ein (siehe Seite 20).

Wartung

Um beste Leistung mit der Anlage zu erzielen, halten Sie ihre Disks und Mechanismen immer sauber.

Umgang mit Disks

• Beim Entnehmen einer Disk aus ihrer Hülle immer den Mittenhalter der Hülle leicht eindrücken und die Disk an den Rändern haltend herausheben.
• Berühren Sie nicht die glänzende Seite der Disk, und biegen Sie die Disk nicht.
• Setzen Sie die Disk nach der Verwendung in die Hülle darüber, um Verbiegen zu vermeiden.
• Achten Sie darauf, nicht die Oberfläche der Disk zu zerkratzen.
• Schützen Sie die Disk vor direktem Sonnenlicht, extremen Temperaturen und Feuchtigkeit.

Zum Reinigen der Disk:

Wischen Sie die Disk mit einem weichen Lappen gerade von der Mitte nach außen hin ab.

Reinigung der Anlage

• Flecken müssen mit einem weichen Lappen abgewischt werden. Bei schwerer Verschmutzung der Anlage einen Lappen mit wässriger, neutraler Spülmittellösung tränken, gut auswringen, die Anlage abwischen, und dann mit einem trockenen Lappen trocken wischen.
• Um Beeinträchtigung der Qualität der Anlage, Beschädigung, oder Abpellen der Lackierung zu vermeiden, auf Folgendes achten:
• NICHT mit einem harten Tuch abwischen.
• NICHT gewaltsam abwischen.
• NICHT mit Lösungsmitteln wie Terpentin oder Benzol abwischen.
• NICHT flüchtige Substanzen wie etwa Insektensprays darauf sprühen.
• NICHT Gummi- oder Plastikteile längere Zeit in Berührung halten.

Technische Daten

Verstärkersektion

Ausgangsleistung:

8 W pro Kanal, min. RMS, betrieben an 4Ω bei 1kHz und weniger als 10% THD (gesamter harmonischer Verzerrungen). (IEC268-3)

Lautsprecher/Impedanz: 4Ω -8Ω

Anschlüsse

AUX IN

Eingangsempfindlichkeit/Impedanz (250mV / 50kΩ)

Kompatible Geräte: „Mass Storage“-Geräteklasse (Massenspeicher)

Kompatables Dateisystem: FAT16, FAT32

Bus-Stromversorgung: Max. 5V / 500mA

Tuner-Sektion

UKW-Abstimmbereich: 87,50 MHz - 108,00 MHz

MW-Abstimmbereich: 522 kHz - 1629 kHz

CD-Player-Sektion

Dynamikumfang: 70 dB

Signal-Rauschabstand: 70 dB

Allgemeines

Betriebsstromforderungen: Wechselstrom 230 V, 50 Hz

Leistungsaufnahme: 32 W (im Betrieb)

0,7 W (bei Standby)

Abmessungen (etwa): 144 mm x 212 mm x 254 mm (B / H / T)

Gewicht (etwa): 2,5 kg

Lautsprecher

Art: 1-Weg-Bassreflex

Chassis: 10 cm -Konus x 1

Impedanz: 4Ω

Abmessungen (ca.): 136 mm × 212 mm × 178 mm (B/H/T)

Gewicht (ca.): 1,3 kg / Stück

Mitgeliefertes Zubehör

Siehe Seite 4.

Die technischen Daten und das Design können sich ohne Ankündigung ändern.

Teile-Index

Zur Verwendung der Tasten und Regler siehe betreffende Seiten.

Fernbedienung

Hauptgerät

Dynamikbereich: 70 dB
