GEBRUIKSAANWIJZING EX-D1 JVC

VOORZICHTIG Ter vermindering van gevaar voor brand, elektrische schokken, enz.: 1. Verwijder geen schroeven, panelen of de behuizing. 2. Stel het toestel niet bloot aan regen of vocht.

ATTENTION • Ne bloquez pas les orifices ou les trous de ventilation. (Si les orifices ou les trous de ventilation sont bloqués par un journal un tissu, etc., la chaleur peut ne pas être évacuée correctement de l’appareil.) • Ne placez aucune source de flamme nue, telle qu’une bougie, sur l’appareil. • Lors de la mise au rebut des piles, veuillez prendre en considération les problèmes de l’environnement et suivre strictement les règles et les lois locales sur la mise au rebut des piles. • N’exposez pas cet appareil à la pluie, à l’humidité, à un égouttement ou à des éclaboussures et ne placez pas des objets remplis de liquide, tels qu’un vase, sur l’appareil. . VOORZICHTIG • Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.) • Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat. • Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen. • Stel dit apparaat niet bloot aan regen, vocht, drupwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

EXD1[E]-00Safety.fm Page 2 Wednesday, March 2, 2005 4:00 PM ACHTUNG: Ausreichende Belüftung Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Beschädigungen gilt für die Geräteseiten folgendes: 1. davor: Hindernisfrei und gut zugänglich. 2. daneben/darüber/dahinter: Hindernisfrei in allen angegebenen Abständen (s. Abbildung). 3. darunter: Absolut ebene Stellfläche; ausreichende Belüftung durch Aufstellen auf einem Tischchen von mindestens 10 cm Höhe.

ATTENTION: Aération correcte Pour prévenir tout risque de décharge électrique ou d’incendie et éviter toute détérioration, installez l’appareil de la manière suivante: 1. Avant: Bien dégagé de tout objet. 2. Côtés/dessus/dessous: Assurez-vous que rien ne bloque les espaces indiqués sur le schéma ci-dessous. 3. Dessous: Posez l’appareil sur une surface plane et horizontale. Veillez à ce que sa ventilation correcte puisse se faire en le plaçant sur un support d’au moins dix centimètres de hauteur.

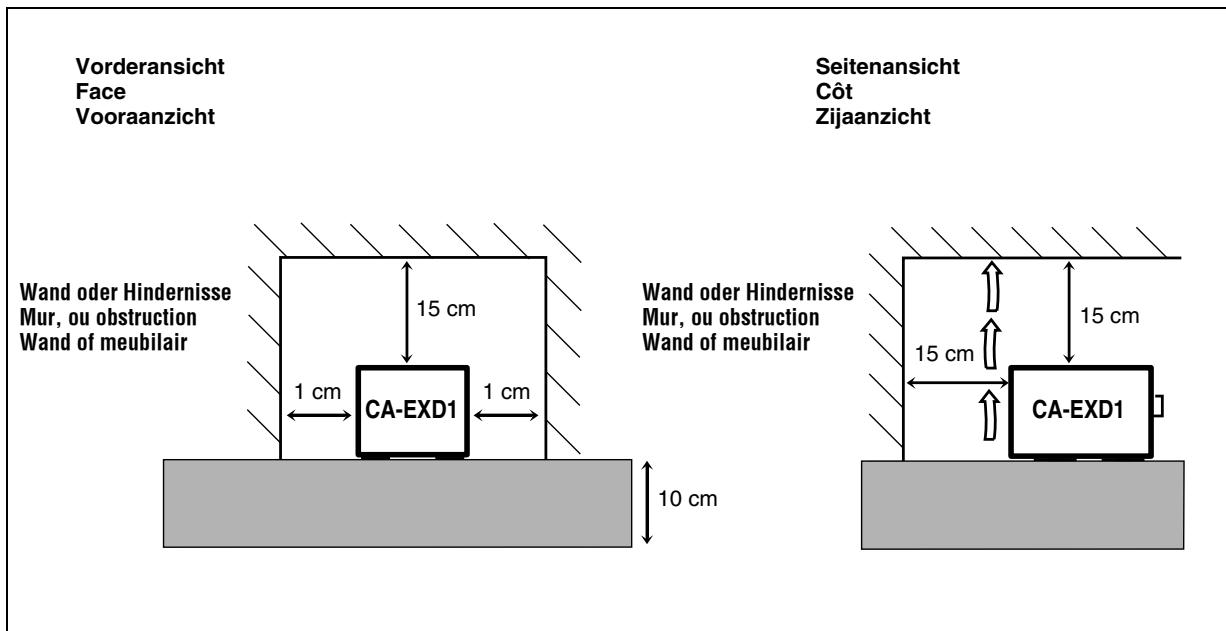

VOORZICHTIG: Goede ventilatie vereist Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen: 1. Voorkant: Geen belemmeringen en voldoende ruimte. 2. Zijkanten/boven-/onderkant: Geen belemmeringen plaatsen in de hieronder aangegeven zones. 3. Onderkant: Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Vorderansicht Face Vooraanzicht

Seitenansicht Côt Zijaanzicht

1. KLASSE 1 LASERPRODUKT 2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel. 3. VOORZICHTIG: Zichtbare en onzichtbare laserstraling indien open en interlock defect of buiten werking gesteld. Voorkom directe blootstelling aan de straal. 4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL IN TOESTEL AANGEBRACHT.

Starten Gebruik van de afstandsbediening6 Plaatsen van batterijen in de afstandsbediening .... 6 Bediening van uw TV met gebruik van de afstandsbediening 7

Inleiding Speciale functies voor DVD-AUDIO 27 Afspelen van de bonusgroep27 Doorloopbare stilbeelden (B.S.P.) 27

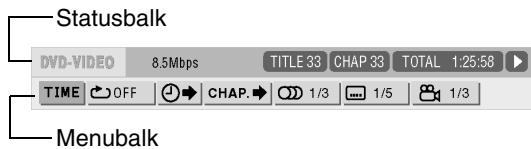

Gebruik van de menubalk 28 Voorkeuren29 Codes voor landen/gebieden 31

Luisteren naar de radio Luisteren naar een radio-uitzending32 Afstemmen op een voorkeurzender 33 Gebruik van RDS 34 FM-zenders ontvangen via RDS (Radio Data System) 34

Afspelen van discs 12 Weergave 12 Veranderen van het display 13 Kiezen van het af te spelen nummer met gebruik van de cijfertoetsen 14 Stoppen van de weergave 14 Pauzeren van de weergave 14 Beeld-voor-beeld 14 Snel achterwaarts/snel voorwaarts zoeken 14 Weergave 10 seconden terugzetten (Direct herhalen) 15 Vertraagde weergave 15 Verspringen naar het begin van een onderdeel ... 15 Veranderen van de helderheid van het displayvenster (DIMMER) 16 Instellen van het volume 16 Instellen van de geluidskwaliteit 16 Tijdelijk dempen van het geluid (MUTING) 16

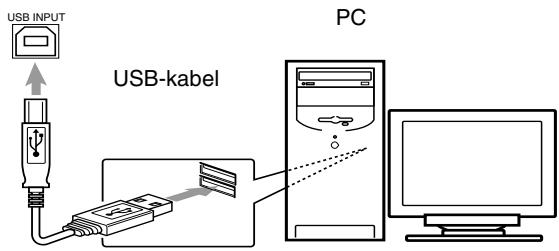

Handige functies Weergave van een PC 38 Luisteren naar het geluid van andere audioapparatuur39 Instellen van de diverse timers39 Instellen van de ingebouwde klok39 Instellen van de dagelijkse timer 39 Automatisch standby schakelen 40 Inslaaptimer 41

Vergrendelen van de lade 41

Ter referentie Oplossen van problemen 42 Taalcodes43 Technische gegevens 44

Geavanceerde bediening Afspelen van audio- en videobestanden 16 Voortzetten van de weergave18 Kiezen van de af te spelen scène 19 Geprogrammeerde weergave/Willekeurige weergave 20 Herhaalde weergave 22 Andere handige functies24 Kiezen van de ondertitels 24 Kiezen van de taal voor het geluid 24 Kiezen van de camerahoek 24 Vergroten van het beeld (ZOOM) 25 Instellen van de beeldkwaliteit (VFP) 25 Voor een realistisch geluid (3D PHONIC) 26 Instellen van het weergaveniveau (DVD LEVEL) 26 Voor betere beelden (SCAN MODE) 26

Meer over deze gebruiksaanwijzing • De diverse bedieningen worden voornamelijk uitgelegd met gebruik van de toetsen op de afstandsbediening. U kunt voor een bediening ook de toetsen op het hoofdtoestel gebruiken indien deze dezelfde markeringen hebben. • De volgende markeringen tonen voor welk soort disc de diverse bedieningen kunnen worden uitgevoerd.

• De afbeeldingen en TV-schermen zijn mogelijk in de werkelijkheid anders dan in deze gebruiksaanwijzing wordt getoond. • “VCD” is een afkorting van “Video CD”. • “SVCD” is een afkorting van “Super Video CD”.

EX-D1[E]NL.book Page 2 Wednesday, March 2, 2005 9:41 PM Speciale voorzorgen Bij langere afwezigheid Trek het netsnoer uit het stopcontact als u langere tijd afwezig bent of het systeem om een andere reden enige tijd niet gebruikt.

Omgaan met het systeem

Blokkeer de ventilatie-openingen niet Het systeem wordt mogelijk beschadigd indien de ventilatie wordt geblokkeerd.

7 Belangrijke voorzorgsmaatregelen Installeren van het systeem • Zet het systeem op een vlakke ondergrond in een ruimte waar het droog en niet te warm of te koud is (tussen 5°C en 35°C). • Zorg voor voldoende afstand tussen het systeem en uw TV. • Stel het systeem niet aan trillingen bloot. Netsnoer • Pak het netsnoer nooit met natte handen vast. • Er wordt altijd een minimale hoeveelheid stroom verbruikt als het netsnoer is aangesloten op het stopcontact. • Trek altijd aan de stekker en nooit aan het snoer als u het netsnoer uit het stopcontact haalt. Voorkomen van een onjuiste werking van het systeem • Er zijn geen door de gebruiker te repareren onderdelen in het toestel. Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien er iets verkeerd is. • Steek geen metalen voorwerpen in het systeem. • Gebruik geen discs met een afwijkende vorm (zoals een hart, bloem of creditcard, enzovoort), omdat het systeem hierdoor beschadigd kan raken. • Gebruik geen disc waarop plakband, stickers of lijm is aangebracht, omdat het systeem hierdoor beschadigd kan raken.

Verzorging van de behuizing Maak het systeem schoon met een zachte doek en houd u aan de relevante instructies bij gebruik van een doek die is geïmpregneerd met een reinigingsmiddel. Gebruik nooit wasbenzine, verfverdunner of andere organische oplosmiddelen met inbegrip van desinfecterende middelen. Dit soort producten kan de behuizing vervormen of verkleuren. Indien water in het systeem is gekomen Schakel het systeem uit en trek het netsnoer uit het stopcontact. Neem vervolgens contact op met de plaats van aankoop. Het onder deze omstandigheden gebruiken van het systeem kan brand of een elektrische schok veroorzaken.

7 Indien er condens of vocht op de lens is In de volgende gevallen wordt er mogelijk condens op de lens gevormd waardoor het systeem onjuist zal functioneren: • Direct na het starten van de verwarming in de kamer • Indien het systeem in een kamer met veel stoom of vocht is geplaatst • Indien het systeem direct van een koude naar een warme ruimte wordt verplaatst Laat het systeem in deze gevallen 1 tot 2 uren ingeschakeld alvorens te gebruiken.

Bijgeleverde accessoires

Opmerking over auteursrechten Controleer de wetten m.b.t. auteursrechten in uw land alvorens een DVD, VCD, SVCD en CD op te nemen. Opname van door auteursrechten beschermd materiaal is mogelijk illegaal. Meer over het kopieerbeveiligingssysteem DVD’s zijn door een kopieerbeveiligingssysteem beschermd. Als u het systeem direct op de videorecorder aansluit, wordt deze beveiliging geactiveerd en wordt het beeld mogelijk niet correct weergegeven.

7 Veiligheidsvoorzorgen

Controleer of alle accessoires daadwerkelijk zijn meegeleverd. Tussen haakjes wordt het aantal van het bijgeleverde onderdeel vermeld. Neem direct contact op met de plaats van aankoop indien er iets ontbreekt. • • • • • • • •

Afstandsbediening (1) Batterijen (2) FM-antenne (1) AM-ringantenne (1) Netsnoer (1) Composiet-videosnoer (1) Luidsprekersnoer (2) Kernfilter (1)

Vermijd vocht, water en stof Plaats het systeem niet in een vochtige of stoffige omgeving. Vermijd hoge temperaturen Zorg ervoor dat het systeem niet wordt blootgesteld aan direct zonlicht en zet het systeem niet in de buurt van een verwarming. • Vervaardigd in licentie van Dolby Laboratories. “Dolby”, “Pro Logic”, “MLP Lossless” en het dubbele-D symbool zijn handelsmerken van Dolby Laboratories. • “DTS” en “DTS 2.0+DIGITAL OUT” zijn geregistreerde handelsmerken van Digital Theater Systems, Inc. • Dit product bevat auteursrechtelijke beschermingstechnologie die wordt beschermd door Amerikaanse octrooien en andere intellectuele eigendomsrechten. Gebruik van deze auteursrechtelijke beschermingstechnologie moet worden gemachtigd door Macrovision en is bestemd voor gebruik in huishoudens en voor andere beperkte doeleinden, tenzij met speciale toestemming van Macrovision. Reverse-engineering of demontage is verboden.

EX-D1[E]NL.book Page 3 Wednesday, March 2, 2005 9:41 PM Meer over discs

Inleiding * Opmerking over de regiocode

Afspeelbare disctypes Met dit systeem kunt u de volgende discs afspelen: DVD-VIDEO, DVD-AUDIO, VCD, SVCD, CD Dit systeem kan tevens de volgende discs afspelen: • Afgeronde DVD-R/RW’s die met het DVD-VIDEO formaat zijn opgenomen. • CD-R/RW’s die met de volgende formaten zijn opgenomen: • Muziek-CD (afgeronde discs) • VCD’s • SVCD’s • MP3/WMA/JPEG-discs die met ISO 9660 zijn opgenomen (zie “Opmerkingen aangaande CD-R en CD-RW ” voor details) Bepaalde discs kunnen mogelijk niet worden afgespeeld vanwege de disckarakteristieken, opnameomstandigheden, beschadiging of vlekken. Met de volgende discs kunt u uitsluitend het geluid weergeven:

MIX-MODE CD CD-G CD-EXTRA CD-TEKST U kunt de volgende soorten discs afspelen: Soort disc

“REGION CODE ERROR!” verschijnt op het TVscherm en u kunt de weergave niet starten indien een DVD-VIDEO met een verkeerd regiocodenummer is geplaatst. • Met bepaalde DVD-VIDEO’s, DVD-AUDIO’s, VCD’s en SVCD’s is de werkelijke bediening mogelijk anders dan de bediening die in deze gebruiksaanwijzing wordt beschreven. Dit komt door de manier waarop de disc is geprogrammeerd of door de structuur ervan en duidt niet op een foute werking van het systeem.

Opmerkingen voor DVD-R en DVD-RW • Het systeem is ook geschikt voor afgeronde DVD-R’s of DVD-RW’s die met het DVD-VIDEO formaat zijn opgenomen.

Opmerkingen aangaande CD-R en CD-RW DVDVIDEO DVDAUDIO Videoformaat

DVD-spelers en DVD-VIDEO’s hebben een eigen regiocodenummer. Het systeem kan uitsluitend een DVD-VIDEO afspelen die het hieronder aangegeven regiocodenummer en videoformaat heeft. Zie het achterpaneel van het hoofdtoestel aangaande de bruikbare regiocode. Dit systeem is uitsluitend geschikt voor weergave van DVD-VIDEO’s met “2” in het regiocodenummer.

is een handelsmerk van DVD Format/ Logo Licensing Corporation.

• Dit systeem is tevens geschikt voor weergave van een CD-R of CD-RW indien er MP3, WMA en JPEGbestanden met het ISO 9660 formaat zijn opgenomen. • Het systeem is geschikt voor “multi-sessie” discs (maximaal 20 sessies). • Het systeem is niet geschikt voor “packet write” (UDFformaat) discs. Bepaalde discs kunnen mogelijk niet worden afgespeeld vanwege de disckarakteristiekem, opname-omstandigheden of beschadiging of vuil op de disc.

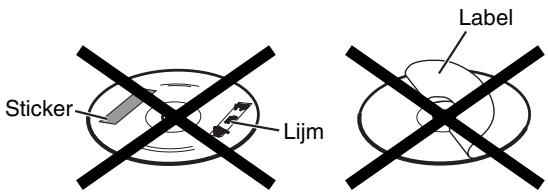

Discs die niet kunnen worden afgespeeld • De volgende kunnen niet worden afgespeeld: DVD-ROM, DVD-RAM, DVD-R/-RW (opgenomen met het VR-formaat), CD-ROM, CD-I (CD-I Ready), FotoCD, SACD, enzovoort. Weergave van deze discs wekt ruis op en beschadigt de luidsprekers. Beschadigde discs en discs met afwijkende vorm (anders dan een 12 cm of 8 cm disc) kunnen niet worden afgespeeld.

Waarschuwing voor weergave van een DualDisc De niet-DVD kant van een “DualDisc” komt niet overeen met de “Compact Disc Digital Audio” standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden.

EX-D1[E]NL.book Page 4 Wednesday, March 2, 2005 9:41 PM Meer over discs (vervolg) Opmerkingen voor alle bestanden • Het systeem herkent en reproduceert uitsluitend bestanden met een van de volgende extensies, ongeacht de combinatie van hoofdletters en kleine letters; • MP3: “.MP3”, “.mp3” • WMA: “.WMA” , “.wma” • JPEG: “.JPG”, “.JPEG”, “.jpg”, “.jpeg” • De naam van een fragment/bestand wordt niet juist getoond indien de bestandsnaam van een MP3/WMA/ JPEG-bestand andere tekens dan een-byte Engelse tekens bevat. • Het systeem herkent maximaal 150 fragmenten (bestanden) per groep, 99 groepen per disc en het totaal aantal fragmenten (bestanden) dat het systeem kan afspelen is 1 000. • Bepaalde bestanden kunnen mogelijk niet normaal worden afgespeeld vanwege de disckarakteristieken of opname-omstandigheden.

Voor MP3/WMA-bestanden • Een in de handel verkrijgbare MP3-disc wordt mogelijk in een andere volgorde afgespeeld dan aangegeven op het label van de disc. • Het systeem is geschikt voor MP3/WMA-bestanden die zijn opgenomen met een bitwaarde van 32 – 320 kbps en een bemonsteringsfrequentie van 16 kHz, 22,05 kHz, 24 kHz (alleen WMA), 32 kHz, 44,1 kHz of 48 kHz. • Indien er tag-informatie (naam van album, artiest, fragment, etc.) op een disc is opgenomen, zal deze informatie verschijnen in het bestandsbedieningsdisplay op het TV-scherm. • Neem materiaal (liedjes) bij voorkeur op met een bemonsteringsfrequentie van 44,1 kHz en een dataoverdrachtsnelheid van 128 (alleen voor WMA 96) kbps. • Dit systeem kan geen bestanden afspelen die met Multiple Bit Rate (MBR) zijn gecodeerd. (MBR is een formaat voor het coderen van de bestandsinhoud met verschillende bitwaardes.)

Voor JPEG-bestanden • We adviseren u bestanden op te nemen met een resolutie van 640 x 480. • Dit systeem is geschikt voor weergave van een baseline JPEG-bestand, uitgezonderd monochromatische JPEG-bestanden. • Het systeem kan JPEG-data afspelen die met een digitale camera zijn opgenomen die voldoet aan de DCF (Design Rule voor Camera File System) standaard (indien een functie als bijvoorbeeld de automatische rototatiefunctie van een digitale camera wordt gebruikt, zijn de data buiten de DCF-standaard en kan het beeld derhalve mogelijk niet worden getoond). • Data kunnen mogelijk niet worden getoond indien ze zijn verwerkt, gemonteerd en veranderd met PCbeeldmontagesoftware. • Het systeem kan geen animaties als MOTION JPEG, stilbeelden (TIFF, etc.) anders dan JPEG, en beelddata met geluid tonen. • Een beeld met een hogere resolutie dan 8 192 x 7 680 pixels kan niet worden getoond.

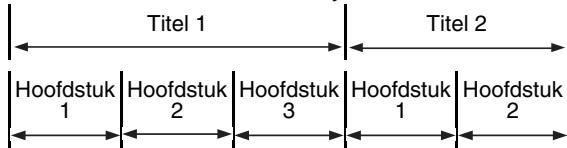

Structuur van discs DVD-VIDEO Een DVD-VIDEO bestaat uit “titels” en iedere titel kan weer in “hoofdstukken” zijn onderverdeeld. Titel 1

Hoofdstuk Hoofdstuk Hoofdstuk Hoofdstuk Hoofdstuk 1 2 3 1 2

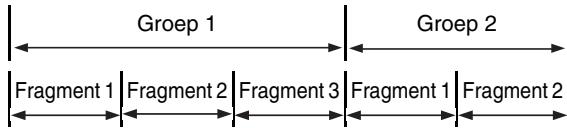

DVD-AUDIO Een DVD-AUDIO bestaat uit “groepen” en iedere groep kan weer in “fragmenten” zijn onderverdeeld. Bepaalde discs hebben tevens een “bonusgroep” waarvoor u voor weergave een wachtwoord nodig heeft (bladzijde 27). Groep 1

Fragment 1 Fragment 2 Fragment 3 Fragment 1 Fragment 2

VCD/SVCD/CD Een VCD, SVCD en CD bestaat uit “fragmenten”. Meestal heeft ieder fragment een eigen fragmentnummer. (Op sommige discs zijn de fragmenten weer onderverdeeld in indexen.) Fragment 1 Fragment 2 Fragment 3 Fragment 4 Fragment 5

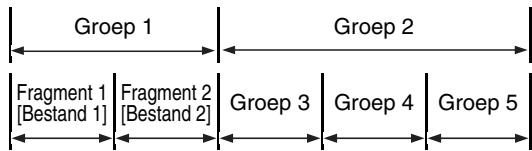

MP3/WMA [JPEG]-discs Op een MP3/WMA [JPEG]-disc is ieder stilbeeld (materiaal) als een fragment [bestand] opgenomen. Fragmenten [bestanden] zijn meestal in een map gegroepeerd. Mappen kunnen andere mappen bevatten waardoor een hiërarchische mappenstructuur ontstaat. Dit toestel vereenvoudigt de hiërarchische structuur van een disc en verwerkt mappen per “groep”. Groep 1 Fragment 1 Fragment 2 Groep 3 [Bestand 1] [Bestand 2]

Het toestel kan maixmaal 1 000 fragmenten (bestanden) van een disc herkennen. Het toestel herkent maximaal 150 fragmenten (bestanden) per groep en maximaal 99 groepen per disc. Fragmenten (bestanden) die het maximale aantal van 150 en groepen die het maximale aantal van 99 overschrijden, kunnen niet worden afgespeeld. • Indien er andere soorten bestanden dan MP3/ WMA [JPEG] in een map zijn, worden deze bestanden tevens bij het totaal aantal bestanden berekend.

EX-D1[E]NL.book Page 5 Wednesday, March 2, 2005 9:41 PM Beschrijving van onderdelen

De nummers verwijzen naar de bladzijdenummer.

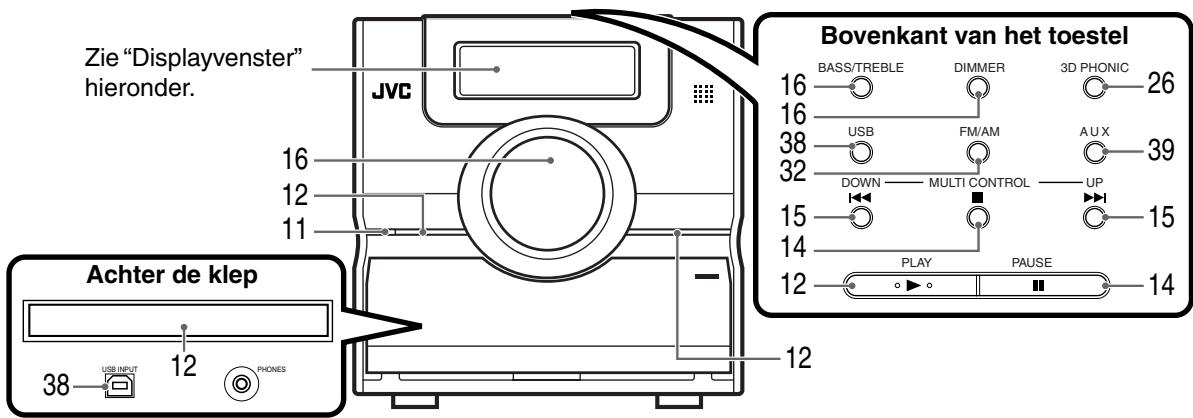

Voorpaneel Bovenkant van het toestel

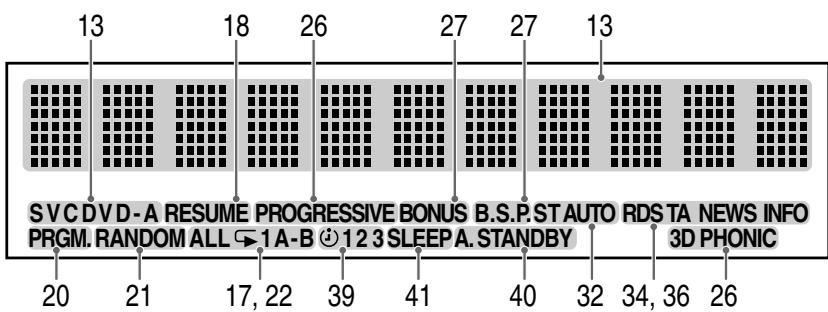

Zie “Displayvenster” hieronder.

* Verbind een hoofdtelefoon (niet bijgeleverd) met een stereo-ministekker. Er wordt geen geluid via de luidsprekers en subwoofer weergegeven indien u een hoofdtelefoon heeft aangesloten.

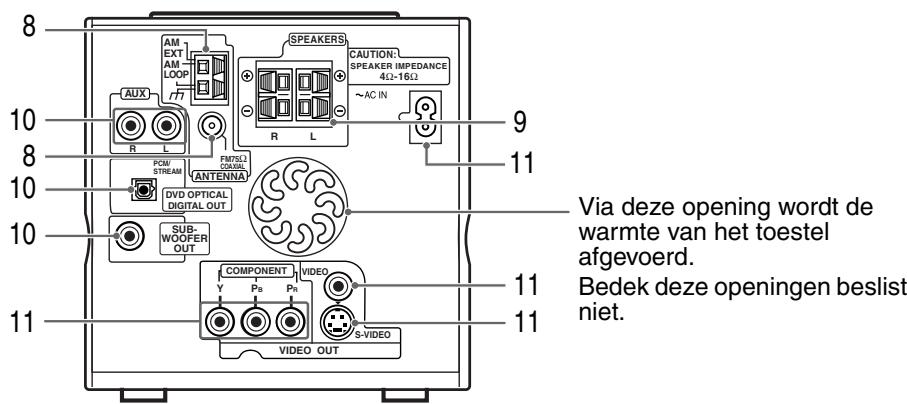

Via deze opening wordt de warmte van het toestel afgevoerd. Bedek deze openingen beslist niet.

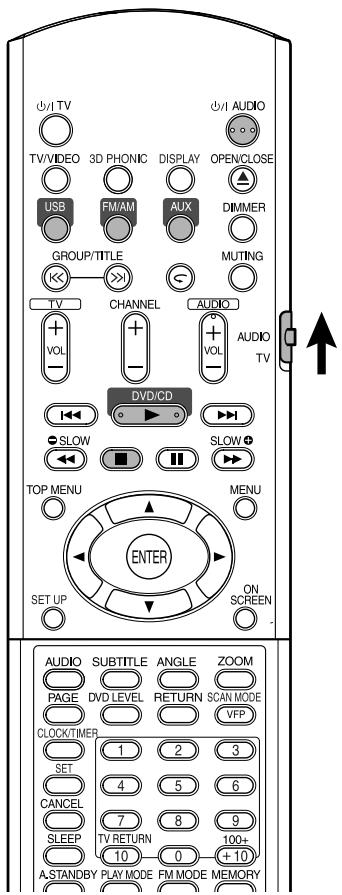

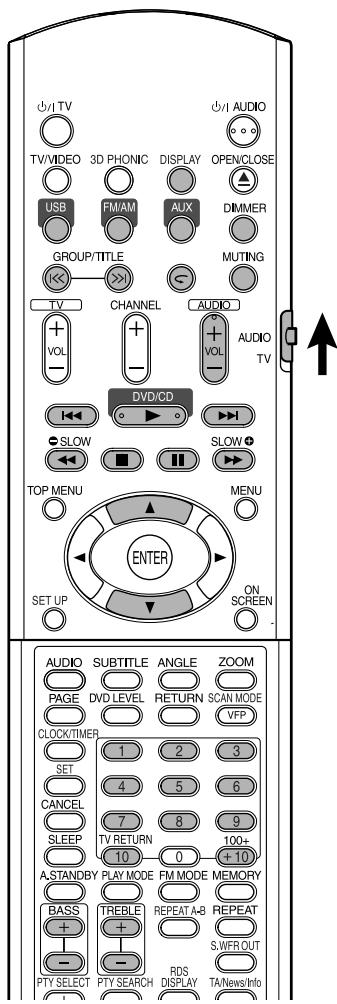

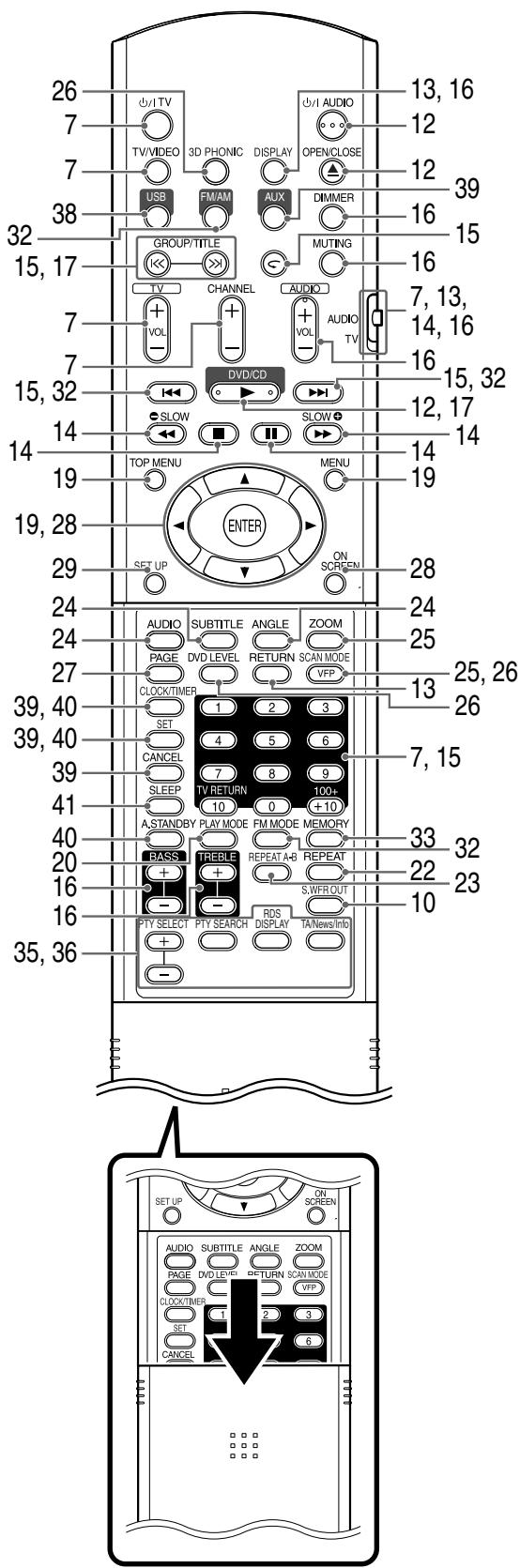

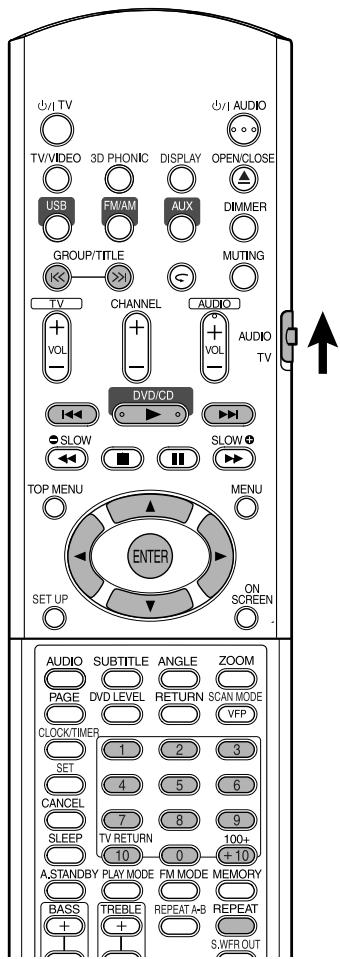

EX-D1[E]NL.book Page 6 Wednesday, March 2, 2005 9:41 PM Gebruik van de afstandsbediening De nummers verwijzen naar de bladzijdenummer.

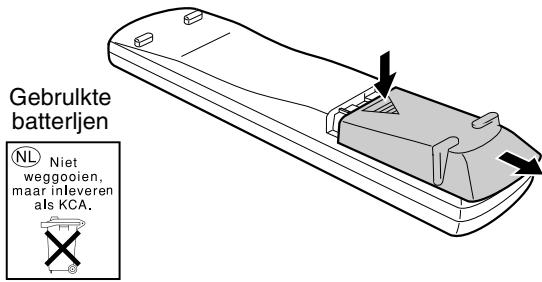

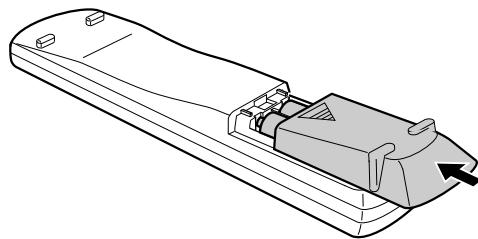

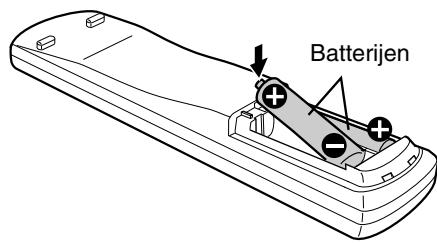

Plaatsen van batterijen in de afstandsbediening 13, 16 12

33 32 22 23 10 TA/News/Info

Vervang de batterijen indien het bereik van de afstandsbediening kleiner wordt. Gebruik twee R6 (SUM-3)/AA(15F) type droge-cel batterijen. LET OP • Gebruik tegelijkertijd geen oude en nieuwe batterij. • Gebruik tegelijkertijd geen batterijen van verschillend type. • Verwijder de batterijen indien u de afstandsbediening voor langere tijd niet gaat gebruiken. De batterijen zouden anders kunnen gaan lekken.

Gebruik van de afstandsbediening Richt de afstandsbediening voor gebruik recht naar het voorpaneel van het hoofdtoestel. Signalen worden mogelijk niet ontvangen indien u de afstandsbediening extreem schuin t.o.v. het toestel houdt of het signaalpad wordt geblokkeerd. De afstandsbediening functioneert mogelijk niet juist indien er schel licht, bijvoorbeeld direct zonlicht, op de afstandsbedieningssensor valt.

EX-D1[E]NL.book Page 7 Wednesday, March 2, 2005 9:41 PM Inleiding Starten Deze bladzijde geeft aanwijzingen voor bediening van uw TV met de afstandsbediening van dit toestel.

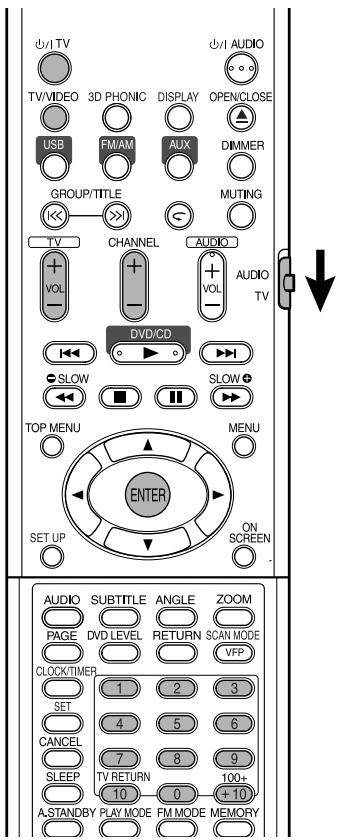

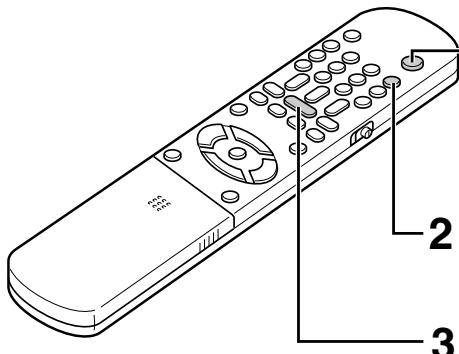

Bediening van uw TV met gebruik van de afstandsbediening

OPMERKING De fabrikantcodes kunnen zonder voorafgaande kennisgeving worden veranderd. Het is mogelijk dat een door de hierboven getoonde fabrikant geproduceerde TV niet kan worden bediend.

Bediening van uw TV Richt de afstandsbediening naar de TV. Schakel de stroom in/uit. Voor het veranderen van kanaal.

Instellen van de fabrikantcode

Voor het instellen van het volume.

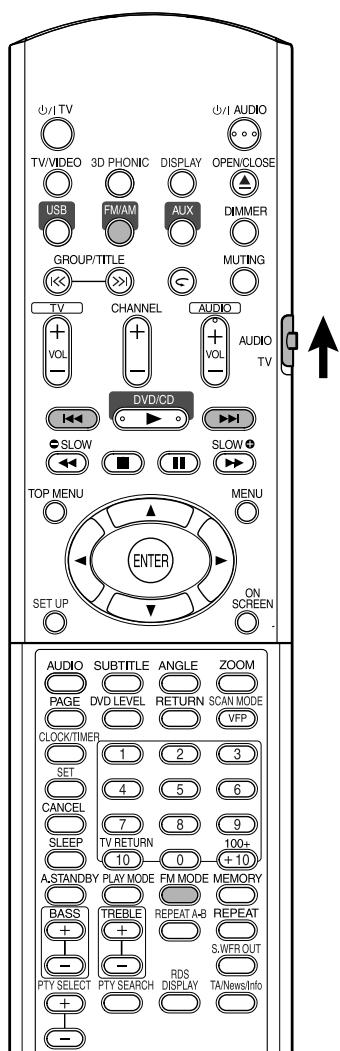

Schuif de functieschakelaar van de afstandsbediening naar TV.

Voor het kiezen van kanalen.

Voor het afwisselend kiezen van het hiervoor gekozen en het huidige kanaal.

TV ingedrukt todat stap 4 is uitgevoerd.

Voor het kiezen van de TV of video-ingang.

Door een druk op ENTER. Druk op de cijfertoetsen (1-9,0).

Bijv.: Voor een Hitachi TV: Druk op 0 en vervolgens op 7. Voor een Toshiba TV: Druk op 2 en vervolgens op 9. Indien er meerdere fabrikantcodes voor uw TV zijn, moet u de code gebruiken waarmee de TV juist wordt bediend.

*1 U moet de functieschakelaar van de afstandsbediening van te voren naar TV schuiven. OPMERKING U moet de fabrikantcode opnieuw instellen nadat u de batterijen heeft vervangen.

EX-D1[E]NL.book Page 8 Wednesday, March 2, 2005 9:41 PM Aansluiten -Schakel de stroom niet in voordat alle verbindingen zijn gemaakt -

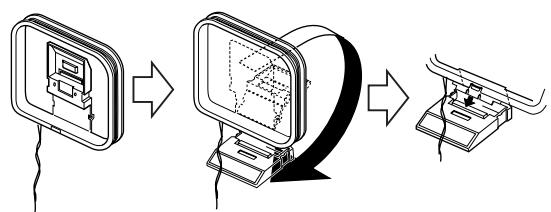

Aansluiten van de antennes Aansluiten van de AM-ringantenne (bijgeleverd) 1 In elkaar zetten van de AM-ringantenne.

Aansluiten van de FM-antenne (bijgeleverd) Hoofdtoestel (achterpaneel)

FM-antenne FM75Ω COAXIAL

Plaats de antenne in de richting waarbij de radioontvangst optimaal is en zet met band vast.

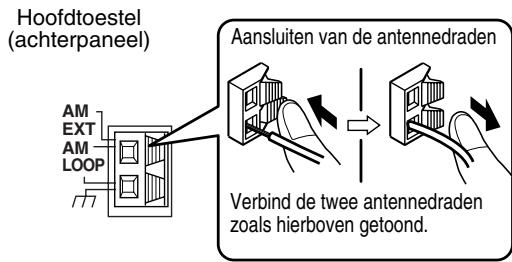

Verbind de antennedraden. Hoofdtoestel (achterpaneel)

Aansluiten van de antennedraden

AM EXT AM LOOP Verbind de twee antennedraden zoals hierboven getoond. Als het antennedraad is bedekt met isolatiemateriaal, trekt u met een draaiende beweging aan het materiaal om het te verwijderen.

Draai de AM-ringantenne in de richting waarbij de radio-ontvangst het best is. Plaats de AM-ringantenne zo ver als mogelijk van het hoofdtoestel. • Plaats de AM-ringantenne niet op een metalen oppervlak of dicht bij een TV, PC, etc. De radioontvangst zal anders namelijk niet optimaal zijn.

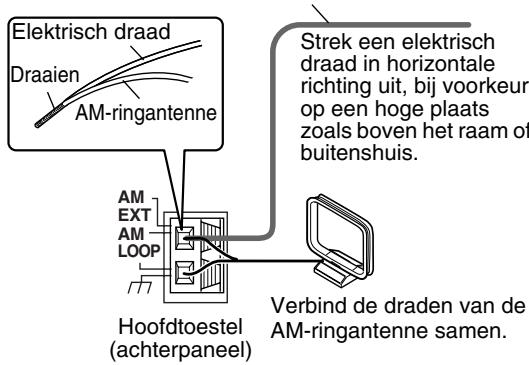

7 Indien u geen goede radio-ontvangst met de bijgeleverde AM-ringantenne krijgt Elektrisch draad: 3 - 5 meter (los verkrijgbaar) Elektrisch draad Draaien AM-ringantenne

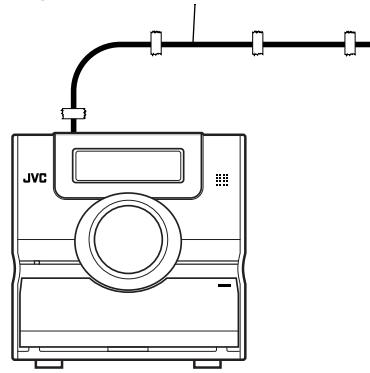

Strek een elektrisch draad in horizontale richting uit, bij voorkeur op een hoge plaats zoals boven het raam of buitenshuis.

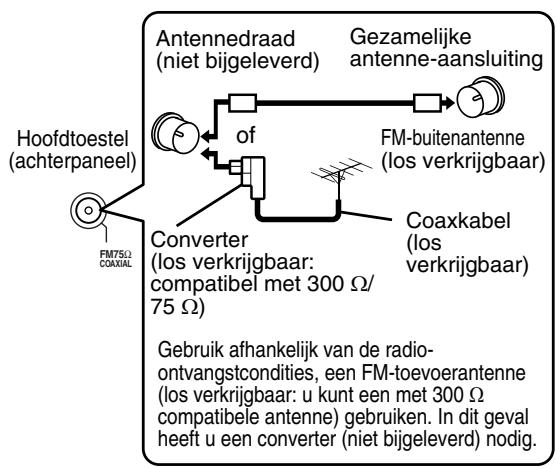

7 Indien u met de bijgeleverde antenne of een gezamelijke antenne geen goede radioontvangst krijgt Antennedraad (niet bijgeleverd)

Hoofdtoestel (achterpaneel)

COAXIAL Gezamelijke antenne-aansluiting

Converter (los verkrijgbaar: compatibel met 300 Ω/ 75 Ω)

FM-buitenantenne (los verkrijgbaar) Coaxkabel (los verkrijgbaar)

Gebruik afhankelijk van de radioontvangstcondities, een FM-toevoerantenne (los verkrijgbaar: u kunt een met 300 Ω compatibele antenne) gebruiken. In dit geval heeft u een converter (niet bijgeleverd) nodig.

Zie de gebruiksaanwijzing van de antenne of converter voor details aangaande het aansluiten van een los verkrijgbare antenne.

Verbind de draden van de Hoofdtoestel AM-ringantenne samen. (achterpaneel)

Beluister een radio-uitzending (zie “Luisteren naar een radio-uitzending” op bladzijde 32) tijdens het richten en plaatsen van de antenne.

EX-D1[E]NL.book Page 9 Wednesday, March 2, 2005 9:41 PM Aansluiten

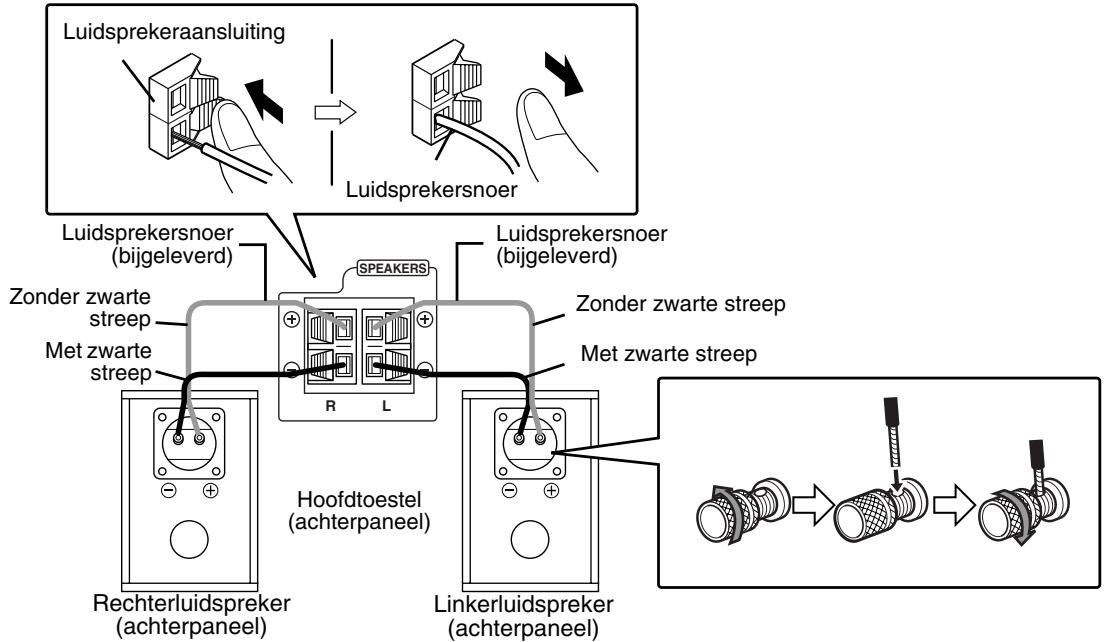

Aansluiten van de luidsprekers Er is geen verschil tussen de linker- en rechterluidsprekers. Luidsprekeraansluiting

Luidsprekersnoer Luidsprekersnoer (bijgeleverd)

SPEAKERS Luidsprekersnoer (bijgeleverd)

Zonder zwarte streep Met zwarte streep

Zonder zwarte streep Met zwarte streep

R L Hoofdtoestel (achterpaneel)

Rechterluidspreker (achterpaneel)

Linkerluidspreker (achterpaneel)

LET OP • Sluit NIET meerdere luidsprekers op één luidsprekeraansluiting aan. • De luidsprekers van dit toestel zijn magnetisch afgeschermd, maar afhankelijk van de installatie worden de kleuren van het beeld op de TV mogelijk toch vervormd. Let op het volgende. 1. Schakel de stroom van uw TV geheel uit alvorens de luidsprekers te installeren. Wacht ongeveer 30 minuten alvorens de TV weer in te schakelen. 2. Indien de kleuren van het beeld toch worden vervormd, moet u zorgen dat er tenminste een afstand van 10 cm tussen de TV en de luidsprekers is.

De membranen en behuizing van de luidsprekers zijn van echt hout gemaakt zodat het geluid als oorspronkelijk opgenomen, kan worden gereproduceerd. Iedere unit is derhalve qua uiterlijk iets verschillend.

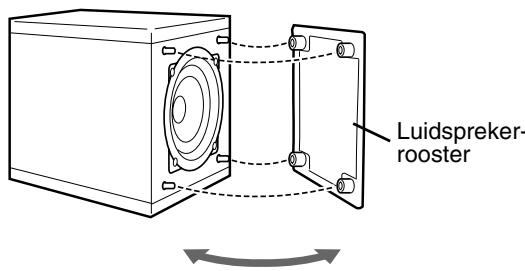

Het luidsprekerrooster kan worden verwijderd.

OPMERKING • U kunt luidsprekers met een impedantie van 4 Ω t/m 16 Ω met het hoofdtoestel verbinden. • Zorg voor een goede ventilatie en zorg dat er tenminste 1 cm vrije ruimte tussen het hoofdtoestel en de luidsprekers of andere voorwerpen is.

EX-D1[E]NL.book Page 10 Wednesday, March 2, 2005 9:41 PM Aansluiten (vervolg) -Schakel de stroom niet in voordat alle verbindingen zijn gemaakt -

Aansluiten van andere apparatuur Op deze bladzijde wordt beschreven hoe u het hoofdtoestel met andere apparatuur kunt verbinden.

Aansluiten van een subwoofer U krijgt dynamischere lage tonen (basgeluid) indien u een subwoofer met ingebouwde versterker (niet bijgeleverd) aansluit. Zie de gebruiksaanwijzing van de subwoofer voor details. Subwoofer met ingebouwde versterker (niet bijgeleverd)

Audiosnoer (niet bijgeleverd) (Indien een audiosnoer bij de subwoofer met ingebouwde versterker wordt geleverd, kunt u dat snoer gebruiken.) Hoofdtoestel

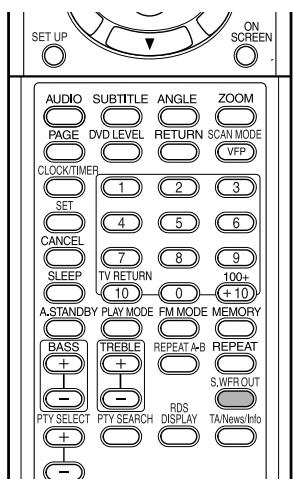

SUBWOOFER OUT Voor geluid van de subwoofer, drukt u op S.WFR OUT van de afstandsbediening zodat “SUBWOOFER” op het displayvenster van het hoofdtoestel verschijnt. Door iedere druk op de toets wordt afwisselend “SUBWOOFER” en “OFF” op het display getoond. OPMERKING Met “SUBWOOFER” gekozen, wordt het volume van de lage tonen van de linker- en rechterluidsprekers automatisch verlaagd en het basgeluid voornamelijk via de subwoofer gereproduceerd.

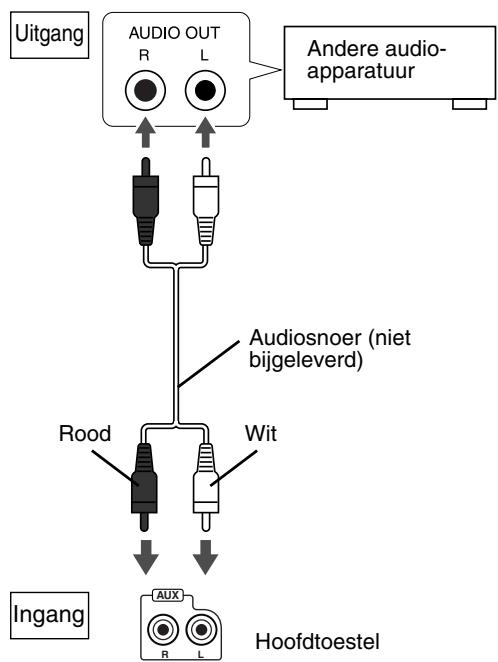

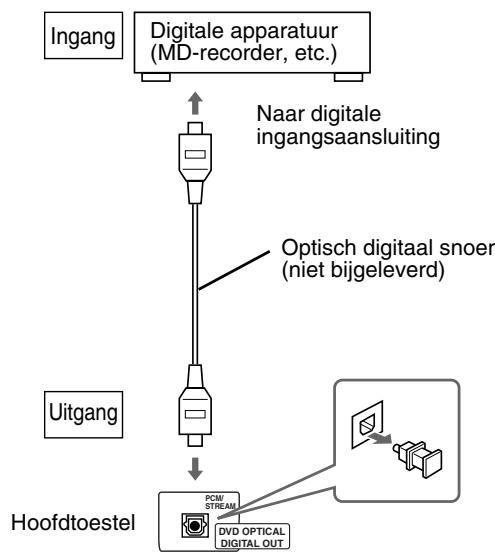

Aansluiten van digitale apparatuur Aansluiten met andere audio-apparatuur

Digitale apparatuur (MD-recorder, etc.) Naar digitale ingangsaansluiting

Andere audioapparatuur Optisch digitaal snoer (niet bijgeleverd)

Uitgang Audiosnoer (niet bijgeleverd) PCM/

STREAM Hoofdtoestel Rood

• Zie bladzijde 30 voor details aangaande de signalen die worden uitgestuurd. • Indien u het hoofdtoestel met andere apparatuur verbindt die een Dolby Digital decoder-functie heeft, zal de “D.RANGE COMPRESSION” instelling van “AUDIO” (bladzijde 30) niet werken voor het geluid dat via de digitale audio-uitgang van het hoofdtoestel wordt gereproduceerd.

EX-D1[E]NL.book Page 11 Wednesday, March 2, 2005 9:41 PM Aansluiten

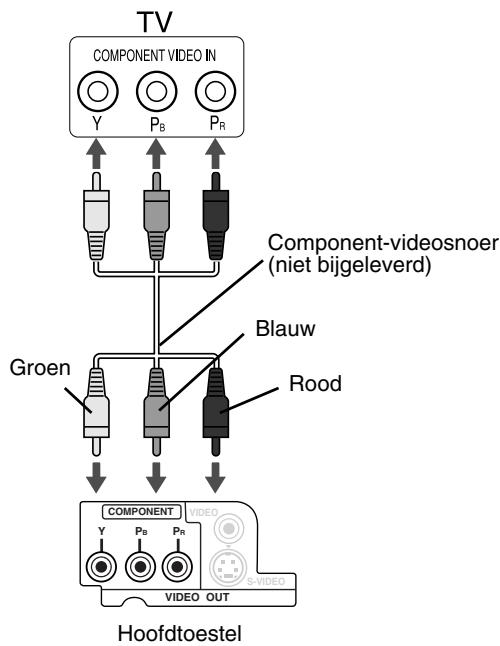

Aansluiten Starten Aansluiten met gebruik van een componentvideosnoer

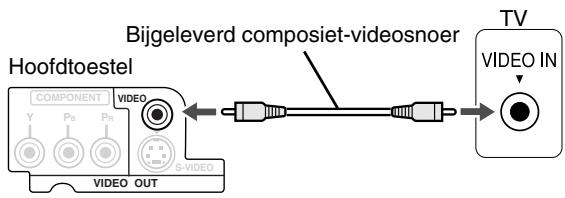

Aansluiten van uw TV TV Bijgeleverd composiet-videosnoer Hoofdtoestel

COMPONENT Y PB U krijgt een betere beeldkwaliteit dan in vergelijking met gebruik van het S-videosnoer.

VIDEO PR S-VIDEO VIDEO OUT LET OP Verbind het hoofdtoestel direct met een TV (of een monitor), dus niet via een videorecorder. Het beeld zal anders tijdens weergave worden vervormd. TV (of monitor)

Component-videosnoer (niet bijgeleverd) Blauw Groen

Het beeld wordt tevens mogelijk vervormd indien u het hoofdtoestel met een TV met ingebouwde videorecorder verbindt.

COMPONENT Y Gebruik een volgend snoer in plaats van het bijgeleverde videosnoer voor een betere beeldkwaliteit.

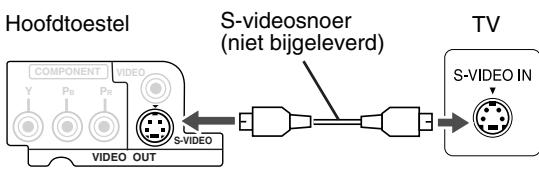

Aansluiten met gebruik van een S-videosnoer S-videosnoer (niet bijgeleverd)

COMPONENT Y PB PB VIDEO PR S-VIDEO VIDEO OUT Hoofdtoestel

LET OP TV Gebruik het S-videosnoer of het componentvideosnoer. De beelden worden niet juist getoond indien u beide snoeren tegelijkertijd gebruikt.

VIDEO PR OPMERKING S-VIDEO VIDEO OUT

• Voor weergave van beelden met de progressieve functie (bladzijde 26), moet de TV een progressieve video-ingang hebben. • Indien de component-videoingangen van uw TV van het BNC-type zijn, heeft u een stekkeradapter (niet bijgeleverd) nodig.

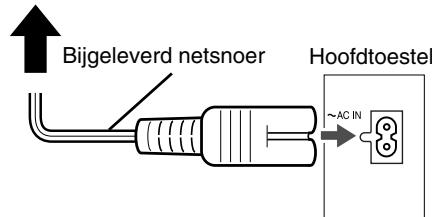

Aansluiten van het netsnoer Stopcontact Bijgeleverd netsnoer

• Sluit het netsnoer pas aan nadat alle andere verbindingen zijn gemaakt. • Het standbylampje (op het voorpaneel) licht op.

EX-D1[E]NL.book Page 12 Wednesday, March 2, 2005 9:41 PM Afspelen van discs Weergave (Zie bladzijde 17 voor weergave van MP3/WMA en JPEG.) bladzijde 5

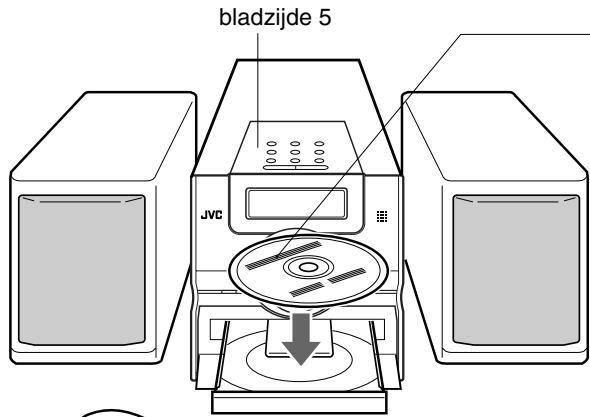

Plaats een disc met het label boven. • Plaats een 8 cm disc in de middelste uitsparing.

• De stroom wordt ingeschakeld en het standbylampje dooft. • Druk nogmaals op AUDIO om de stroom uit te schakelen.

Druk op 0OPEN/CLOSE om de disclade te openen en een disc te plaatsen.

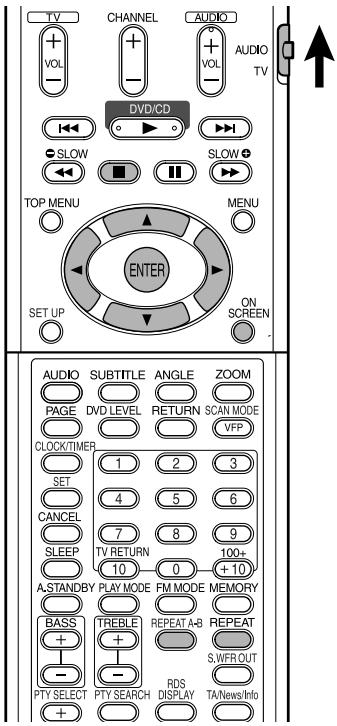

Druk op DVD/CD 3. De disclade sluit en de weergave start.

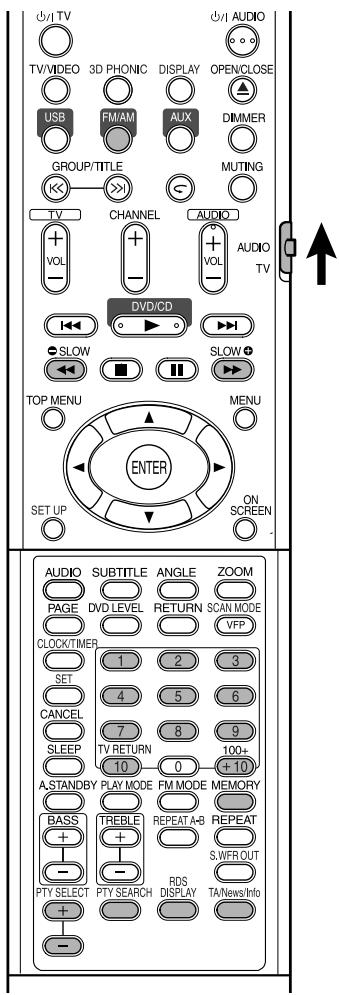

• De stroom wordt ingeschakeld indien u op PLAY 3, USB, FM/AM, AUX of 0 van het hoofdtoestel en DVD/CD 3, USB, FM/AM, AUX of 0OPEN/ CLOSE van de afstandsbediening drukt wanneer de stroom is uitgeschakeld. Door een druk op een andere toets dan 0 of 0OPEN/CLOSE wordt tevens van bron veranderd (de weergave start indien er een disc is geplaatst).

OPMERKING • Er wordt mogelijk een menuscherm op de TV getoond na het starten van de weergave van een DVD/VCD/SVCD. Kies in dat geval het gewenste onderdeel voor weergave met gebruik van de volgende toetsen op de afstandsbediening. • Kies een gewenst onderdeel met cursor 5/ ∞/ 2/ 3 en druk op ENTER. • Kies een gewenst onderdeel met gebruik van de cijfertoetsen. • Afhankelijk van de disc is de werkelijke bediening mogelijk anders dan hier beschreven.

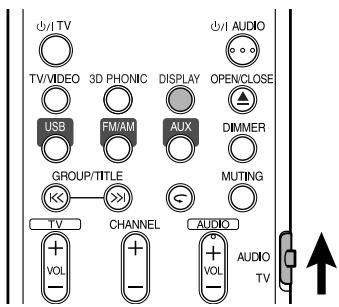

Schermen die op de TV worden getoond wanneer de stroom is ingeschakeld. De volgende mededelingen verschijnen afhankelijk van de status van het systeem. (Met FM, AM, USB of AUX als bron gekozen, verschijnen deze mededelingen niet.)

NOW READING REGION CODE ERROR!

NO DISC OPEN CLOSE CANNOT PLAY THIS DISC Verschijnt als het systeem de informatie op de disc leest. Wacht even. Verschijnt als de regiocode van de DVD-VIDEO niet overeenkomt met de code die door het systeem wordt ondersteund (bladzijde 3). Verschijnt als er geen disc is geplaatst. Verschijnt bij het openen van de disclade. Verschijnt bij het sluiten van de disclade. Verschijnt wanneer u niet-afspeelbare disc probeert weer te geven.

EX-D1[E]NL.book Page 13 Wednesday, March 2, 2005 9:41 PM Basisbediening

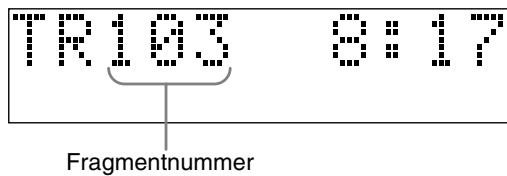

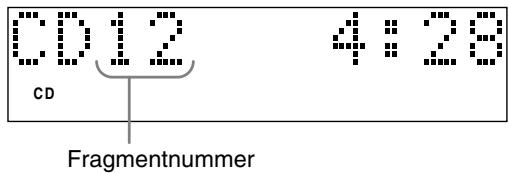

Bijv.: Tijdens weergave van een CD S V C DV D - A Fragmentnummer

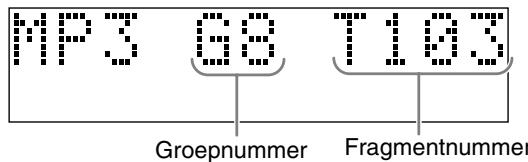

Bijv.: Tijdens weergave van een MP3/WMAbestand

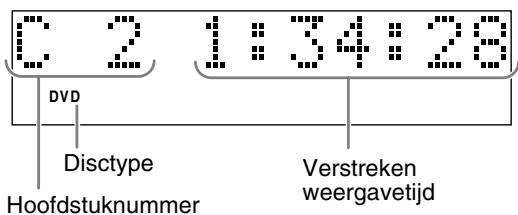

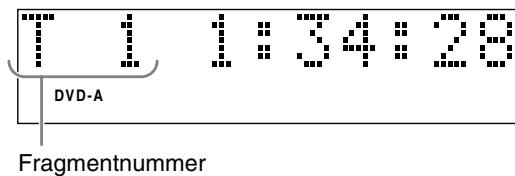

Displayvenster tijdens discweergave

Bijv.: Tijdens weergave van een DVD-VIDEO S V C DV D - A Fragmentnummer

S V C DV D - A Disctype Hoofdstuknummer

Verstreken weergavetijd

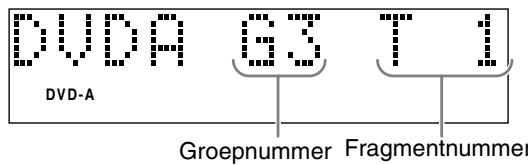

Bijv.: Tijdens weergave van een DVD-AUDIO Veranderen van het display Druk op DISPLAY. Door iedere druk op de toets verandert de displayaanduiding tijdelijk als volgt:

• Voor DVD-VIDEO S V C DV D - A S V C DV D - A Fragmentnummer

Zie bladzijde 27 indien “BONUS” of “B.S.P.” tijdens weergave van een DVD-AUDIO verschijnt.

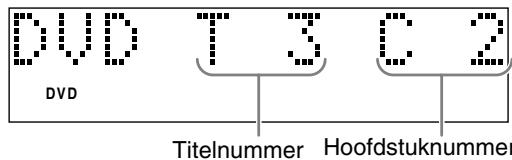

Titelnummer Hoofdstuknummer

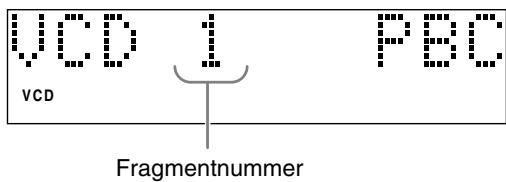

• Voor DVD-AUDIO Bijv.: Tijdens weergave van een SVCD of VCD S V C DV D - A Groepnummer Fragmentnummer S V C DV D - A

• Voor MP3/WMA Fragmentnummer

• Tijdens weergave van een SVCD licht de SVCD indicator in plaats van de VCD indicator op. • PBC (Play Back Control): Dit is een signaal dat op een VCD (versie 2.0) is opgenomen voor het regelen van de weergave. U kunt gebruik maken van interactieve software of software met een zoekfunctie middels een menuscherm dat op een voor PBC geschikte VCD is opgenomen. Voer de volgende handelingen uit voor het afspelen van een disc met de PBC-functie uitgeschakeld (OFF). • Voer terwijl de disc is gestopt het fragmentnummer met de cijfertoetsen in. • Voer terwijl de disc is gestopt het fragmentnummer met ¢ in en druk vervolgens op DVD/CD 3. • Druk op RETURN om naar de bovenste laag terug te keren tijdens PBC-weergave van een VCD of SVCD.

S V C DV D - A Groepnummer

• Voor SVCD/VCD/CD De kloktijd verschijnt op het displayvenster. • Voordat de klok is ingesteld (bladzijde 39), verschijnt “0:00”. • Druk met het toestel uitgeschakeld op DISPLAY om ter energiebesparing de klokaanduiding uit te schakelen.

EX-D1[E]NL.book Page 14 Wednesday, March 2, 2005 9:41 PM Afspelen van discs (vervolgd) Voer het af te spelen hoofdstuknummer of fragmentnummer tijdens weergave in. • Zie “Gebruik van de cijfertoetsen” op bladzijde 15.

Stoppen van de weergave Druk tijdens weergave op 7.

Pauzeren van de weergave Druk tijdens weergave op 8.

Druk op DVD/CD 3 om de normale weergave weer te starten. • Voor een JPEG-dia-show wordt de weergave vanaf het volgende bestand gestart wanneer u op DVD/ CD 3 drukt.

Beeld-voor-beeld Druk wanneer gepauzeerd op 8. • Door iedere druk op de toets wordt het volgende beeld getoond.

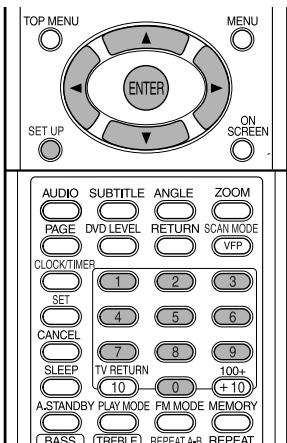

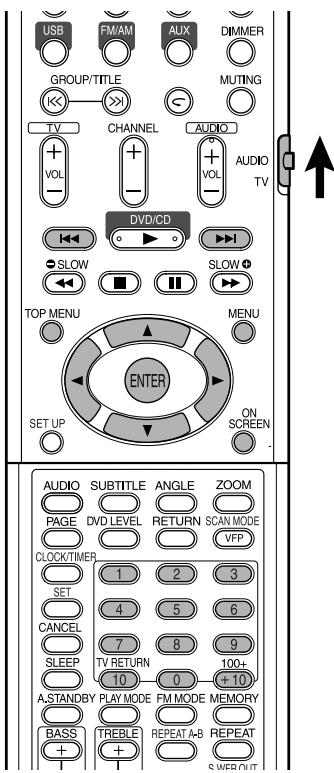

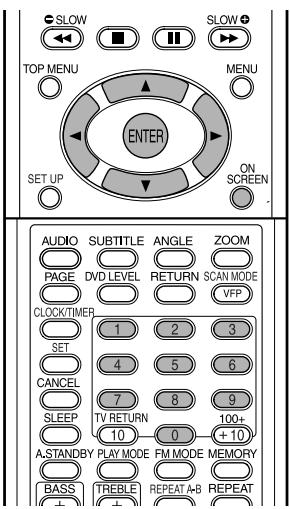

Kiezen van het af te spelen nummer met gebruik van de cijfertoetsen

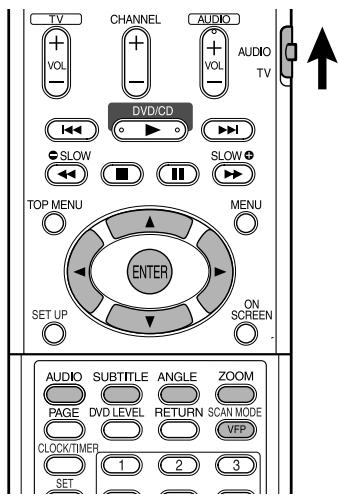

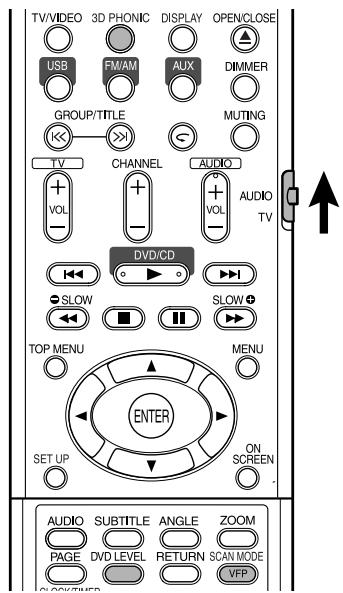

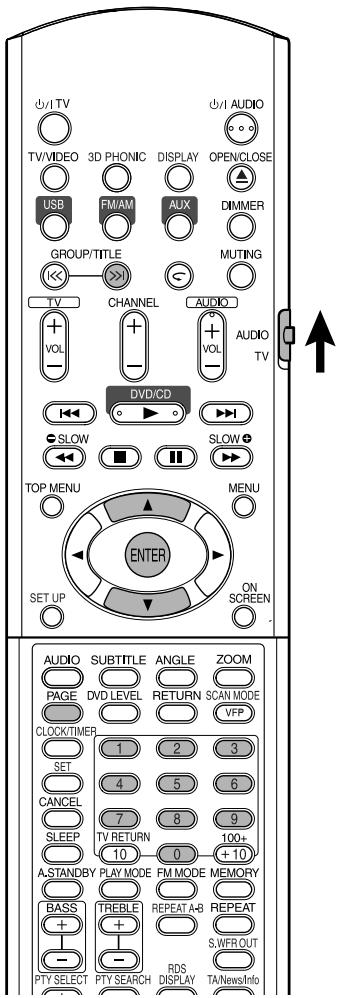

OPMERKING • Druk de functieschakelaar van de afstandsbediening naar AUDIO alvorens de cijfertoetsen te gebruiken. • Voor een VCD of SVCD kan deze bediening worden uitgevoerd wanneer de disc is gestopt of tijdens weergave zonder de PBC-functie. • Voor een DVD-AUDIO, CD, MP3/WMA of JPEG kan deze bediening tevens worden uitgevoerd wanneer de disc is gestopt. • Deze bediening kan voor bepaalde discs niet worden uitgevoerd.

Snel achterwaarts/snel voorwaarts zoeken Druk tijdens weergave op 1 of ¡. • Door iedere druk op de toets verandert de snelheid ( ×2, ×5, ×10, ×20, ×60). Druk op DVD/CD 3 om de normale snelheid weer te activeren. OPMERKING • Snel achterwaarts/snel voorwaarts zoeken kan niet voor MP3, WMA en JPEG worden gebruikt. • Met een DVD-VIDEO, VCD en SVCD hoort u geen geluid tijdens snel achterwaarts/snel voorwaarts zoeken. • Met een CD en DVD-AUDIO wordt het geluid af en toe onderbroken tijdens snel achterwaarts/snel voorwaarts zoeken.

EX-D1[E]NL.book Page 15 Wednesday, March 2, 2005 9:41 PM Basisbediening

Weergave 10 seconden terugzetten (Direct herhalen) Druk tijdens weergave op

Verspringen naar het begin van een onderdeel

OPMERKING • Deze bediening kan voor bepaalde discs niet worden uitgevoerd. • U kunt niet terug naar de voorgaande titel gaan.

Vertraagde weergave Druk wanneer gepauzeerd op SLOW of SLOW . • Door iedere druk op de toets verandert de weergavesnelheid ( ×1/32, ×1/16, ×1/8, ×1/4, ×1/2). • Druk op DVD/CD 3 om weer de normale weergave te starten. OPMERKING • Er wordt geen geluid gereproduceerd. • De beelden worden mogelijk niet soepel in achterwaartse richting getoond. • Met een VCD en SVCD kan vertraagde weergave uitsluitend in voorwaartse richting worden gebruikt.

Druk tijdens weergave* op 4 of ¢.

• Druk op ¢ om naar het volgende hoofdstuk of fragment te verspringen. • Druk éénmaal op 4 om terug naar het begin van het huidige spelende hoofdstuk of fragment te verspringen (uitgezonderd voor JPEG). • Druk op GROUP/TITLE of om de titel of groep te kiezen. • Druk tijdens weergave van een JPEG-disc op ¢ of cursor ∞ om het volgende bestand af te spelen of druk op 4 of cursor 5 om het voorgaande bestand af te spelen. OPMERKING * Met een VCD en SVCD kan deze bediening uitsluitend worden uitgevoerd tijdens weergave zonder de PBC-functie. • Uitgezonderd voor een DVD-VIDEO kan deze bediening tevens worden uitgevoerd wanneer de disc is gestopt. • Deze bediening kan voor bepaalde discs niet worden uitgevoerd.

Gebruik van de cijfertoetsen Bijv.:

Begeleidingsiconen op het TV-scherm (In-beeldbegeleiding) : Weergave

: Opnames vanuit meerdere camerahoeken (bladzijde 24)

: Opnames met meerdere talen voor het geluid (bladzijde 24)

: Snel achterwaarts/snel voorwaarts zoeken : Vertraagde weergave (achterwaarts/voorwaarts)

: Opnames met meerdere talen voor de ondertitels (bladzijde 24) : De disc kan de door u gemaakte bediening niet uitvoeren.

EX-D1[E]NL.book Page 16 Wednesday, March 2, 2005 9:41 PM Afspelen van discs (vervolg)

Afspelen van audio- en videobestanden

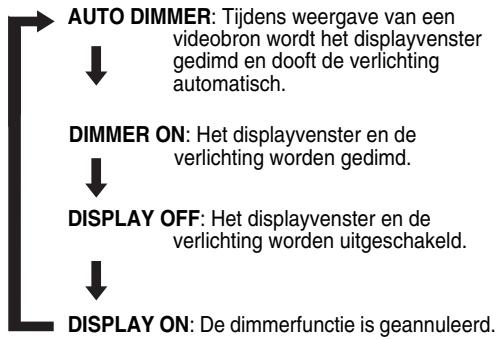

Veranderen van de helderheid van het displayvenster (DIMMER) Druk herhaaldelijk op DIMMER. • Door iedere druk op de toets verandert de dimmerfunctie als volgt: AUTO DIMMER: Tijdens weergave van een videobron wordt het displayvenster gedimd en dooft de verlichting automatisch. DIMMER ON: Het displayvenster en de verlichting worden gedimd. DISPLAY OFF: Het displayvenster en de verlichting worden uitgeschakeld.

DISPLAY ON: De dimmerfunctie is geannuleerd.

• Druk met het toestel uitgeschakeld op DISPLAY om ter energiebesparing de klokaanduiding uit te schakelen. De onderdelen hierboven kunnen voor iedere bron worden gebruikt.

Instellen van het volume Door een druk op AUDIO VOL +/–.

OPMERKING OPMERKING Het volume kan ook worden ingesteld door de VOLUME regelaar op het hoofdtoestel te draaien.

Druk de functieschakelaar van de afstandsbediening naar AUDIO alvorens de cijfertoetsen te gebruiken.

Instellen van de geluidskwaliteit Lage tonen: Door een druk op BASS +/–. Hoge tonen: Druk op TREBLE +/–. • Instelbereik: –5 t/m +5

Tijdelijk dempen van het geluid (MUTING) Druk op MUTING. • Er wordt geen geluid via de luidsprekers, hoofdtelefoon en subwoofer weergegeven. • Druk nogmaals op MUTING om het geluid weer te herstellen. Het geluid wordt tevens hersteld wanneer u de stroom uitschakelt en vervolgens weer inschakelt.

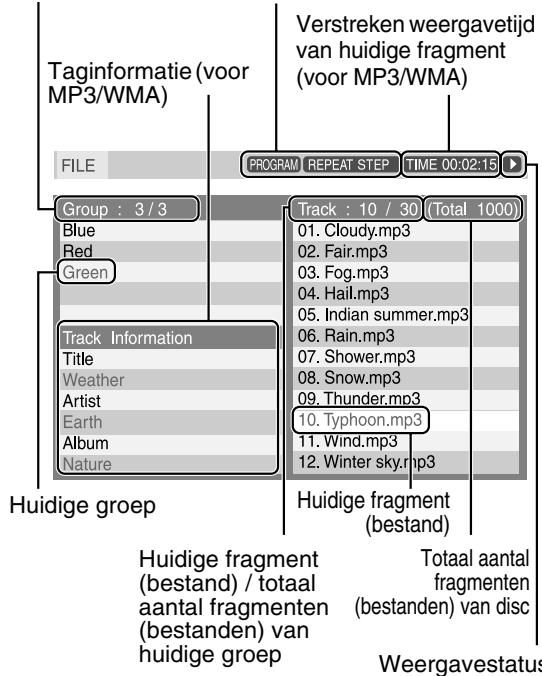

OPMERKING Hier wordt als voorbeeld het display van een MP3/ WMA-disc gegeven. Lees “fragment” als “bestand” in geval van een JPEG-disc. OPMERKING Voor het afspelen van een disc met zowel MP3/WMAbestanden als JPEG-bestanden, moet u instellen welk soort bestanden u wilt afspelen en dan het systeem even uit- en weer inschakelen (bladzijde 29).

• GROUP/TITLE kan tevens in stap 2 worden gebruikt. • De cijfertoetsen kunnen tevens in stap 4 worden gebruikt. In dit geval kunt u stap 5 overslaan. (Zie bladzijde 15 voor gebruik van de cijfertoetsen.) • 4 of ¢ kan tevens in stap 4 worden gebruikt. In dit geval kunt u stap 5 overslaan.

Huidige groep/totaal Weergavefunctie (PROGRAM, aantal groepen RANDOM, REPEAT)

Taginformatie (voor MP3/WMA)

Verstreken weergavetijd van huidige fragment (voor MP3/WMA)

Druk op REPEAT. • Door iedere druk op de toetsverandert de herhaalfunctie en de aanduiding als volgt:

Op de TV Op het displayvenster

Huidige fragment REPEAT

(alleen MP3/WMA) TRACK Huidige fragment (bestand) Totaal aantal Huidige fragment fragmenten (bestand) / totaal aantal fragmenten (bestanden) van disc (bestanden) van huidige groep Weergavestatus

Druk op cursor 5/∞ om een groep te kiezen. Druk op cursor 3 om naar de fragmentlijst te gaan. • Druk op cursor 2 om terug naar de groeplijst te gaan.

Druk op cursor 5/∞ om een fragment te kiezen.

REPEAT GROUP Gehele disc

REPEAT ALL Geannuleerd

Huidige fragment REPEAT tijdens STEP geprogrammeerde/ willekeurige weergave (alleen MP3/WMA) Alle fragmenten REPEAT tijdens ALL geprogrammeerde/ willekeurige weergave (alleen MP3/WMA)

OPMERKING • De herhaalfunctie kan tevens tijdens weergave worden veranderd. • De herhaalfunctie wordt automatisch geannuleerd indien er een bestand is dat niet kan worden afgespeeld (bladzijde 3).

Dia-show weergave • In stap 5 in geval van een JPEG-disc, zullen door een druk op DVD/CD 3 alle bestanden van de gekozen bestanden continu worden afgespeeld (dia-show weergave) en door een druk op ENTER wordt uitsluitend het gekozen bestand getoond. • Ieder bestand wordt tijdens dia-show weergave ongeveer 3 seconden getoond. • De weergave stopt automatisch nadat alle bestanden zijn weergegeven.

EX-D1[E]NL.book Page 18 Wednesday, March 2, 2005 9:41 PM Voortzetten van de weergave Dit systeem kan het stoppunt onthouden en wanneer u later weer de weergave start door een druk op DVD/CD 3 (zelfs wanneer standby geschakeld), zal de weergave vanaf dit stoppunt worden voortgezet—Voortzetten van de weergave. De RESUME indicator licht op het displayvenster op wanneer u de weergave stopt.

Onderbreken van de weergave Voer tijdens weergave een van de volgende bedieningen uit. Druk éénmaal op 7.* Druk nogmaals op te schakelen.

AUDIO om de stroom uit

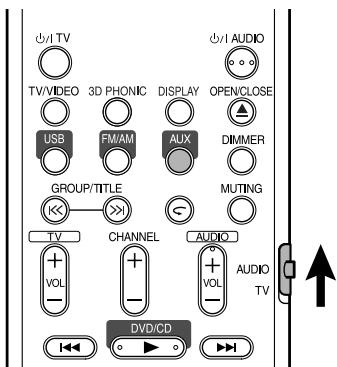

Verander de bron naar USB, FM, AM of AUX.* * Ook wanneer u vervolgens de stroom uitschakelt door een druk op AUDIO, wordt het stoppunt van de weergave onthouden.

OPMERKING Druk de functieschakelaar van de afstandsbediening naar AUDIO alvorens de cijfertoetsen te gebruiken.

Starten van de weergave vanaf het vastgelegde stoppunt Druk op DVD/CD 3. OPMERKING • Deze functie werkt niet tijdens geprogrammeerde weergave en willekeurige weergave. • Het punt waar de weergave weer wordt gestart, wijkt mogelijk iets van het vastgelegde stoppunt af. • Voortzetten van de weergave werkt mogelijk niet indien een discmenu wordt getoond. • De gekozen taal voor het geluid en de ondertitels, en de hoek worden tevens met het stoppunt vastgelegd. • Het vastgelegde punt wordt gewist wanneer u de disclade opent. “RESUME” wordt getoond indien u tijdens weergave op 7 drukt. Door nogmaals op 7 te drukken wordt de vastgelegde informatie gewist. • De functie voor het voortzetten is bij het verlaten van de fabriek geactiveerd (ON). U kunt de functie voor het voortzetten ook annuleren (OFF) (bladzijde 30).

EX-D1[E]NL.book Page 19 Wednesday, March 2, 2005 9:41 PM Kiezen van de af te spelen scène 3

Geavanceerde bediening Druk op ENTER.

OPMERKING *1 Voor een VCD en SVCD kan deze bediening uitsluitend worden uitgevoerd wanneer de PBCfunctie is uitgeschakeld. • Deze bediening kan niet worden uitgevoerd indien een disc geen menu heeft. • Met bepaalde discs start de weergave mogelijk zonder een druk op ENTER.

Invoeren van de tijd (Tijdzoeken)

Druk tijdens weergave tweemaal op ON SCREEN*2. De menubalk wordt getoond (bladzijde 28).

OPMERKING Druk de functieschakelaar van de afstandsbediening naar AUDIO alvorens de cijfertoetsen te gebruiken.

Druk op cursor 2/3 om kiezen.

Druk op MENU of TOP MENU wanneer de disc is gestopt of tijdens weergave*1. • Het discmenu wordt getoond. • Voor een DVD-AUDIO kunt u uitsluitend TOP MENU gebruiken.

Druk op cursor 5/∞/2/3 (alleen voor een DVD-VIDEO of DVD-AUDIO) of de cijfertoetsen om de gewenste af te spelen scène te kiezen. • Zie “Gebruik van de cijfertoetsen” (bladzijde 15). • Druk op 4 of ¢ om van pagina te veranderen indien een menuscherm meerdere pagina’s heeft (alleen voor een VCD en SVCD).

Voer de tijd*3 met de cijfertoetsen in (1-9, 0). Bijv.: Voor weergave van een DVD-VIDEO vanaf (0 uur), 23 minuten en 45 seconden, drukt in de volgende volgorde op de cijfertoetsen:

Kiezen van de scène van het menu

• Druk op cursor 2 om de cijfers te wissen indien u een fout heeft gemaakt en voer vervolgens opnieuw in.

Druk op ENTER. Druk op ON SCREEN om de menubalk te wissen.

OPMERKING • Deze functie werkt niet voor een DVD-VIDEO waarop geen tijdinformatie is opgenomen. • Deze functie werkt niet tijdens geprogrammeerde weergave en willekeurige weergave. *2 Voor een VCD of SVCD kan deze bediening worden uitgevoerd wanneer de disc is gestopt of tijdens weergave zonder de PBC-functie. *3 Tijdzoeken voor een DVD-VIDEO werkt vanaf het begin van de titel en voor een DVD-AUDIO vanaf het begin van het spelende fragment. Tijdzoeken voor een VCD, SVCD en CD werkt als volgt: • Wanneer de disc is gestopt, werkt het tijdzoeken vanaf het begin van de disc. • Wanneer de disc wordt afgespeeld, werkt het tijdzoeken binnen het spelende fragment.

EX-D1[E]NL.book Page 20 Wednesday, March 2, 2005 9:41 PM Geprogrammeerde weergave/Willekeurige weergave Afspelen van de disc in de gewenste volgorde (Geprogrammeerde weergave) U kunt maximaal 99 hoofdstukken of fragmenten programmeren. U kunt hetzelfde fragment of hoofdstuk meerdere malen programmeren.

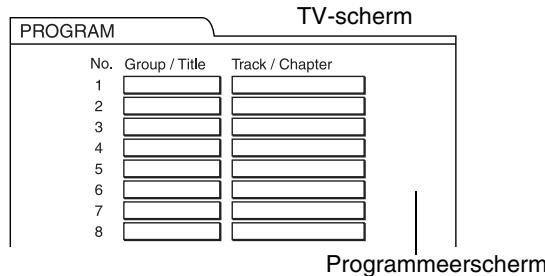

Druk wanneer de disc is gestopt herhaaldelijk op PLAY MODE zodat “PROGRAM” op het displayvenster van het hoofdtoestel wordt getoond. TV-scherm

OPMERKING Druk de functieschakelaar van de afstandsbediening naar AUDIO alvorens de cijfertoetsen te gebruiken.

Maak een programma aan de hand van de aanduiding op het TV-scherm. Zie “Gebruik van de cijfertoetsen” (bladzijde 15). • De te programmeren inhoud verschilt afhankelijk van het soort disc. • DVD-VIDEO: Titels en hoofdstukken • VCD, SVCD, CD: Fragmenten • DVD-AUDIO, MP3/WMA: Groepen en fragmenten • Voor het kiezen van de bonusgroep van een DVD-AUDIO, moet u de handelingen voor “Afspelen van de bonusgroep” op bladzijde 27 van te voren uitvoeren zodat “BONUS” niet meer op het display wordt getoond. • “MEM FULL” verschijnt indien het aantal ingevoerde aantal hoofdstukken of fragmenten hoger dan 99 is. • Met een VCD, SVCD en CD zal “--:--” op het displayvenster verschijnen indien de totale weergavetijd 9 uren, 59 minuten en 59 seconden overschrijdt (u kunt echter nog wel verder programmeren).

EX-D1[E]NL.book Page 21 Wednesday, March 2, 2005 9:41 PM Geavanceerde bediening Voer de volgende handelingen uit voor het programmeren met gebruik van het displayvenster op het hoofdtoestel: (1) Kies een titel/groep met de cijfertoetsen. (2) Voer een hoofdstuk-/fragmentnummer met de cijfertoetsen in. • Zie “Gebruik van de cijfertoetsen” (bladzijde 15). • Het programmanummer wordt onder op het displayvenster getoond (BIjv.: “P2”).

Afspelen van de disc in een willekeurige volgorde (Willekeurige weergave)

(3) Herhaal de bovenstaande stappen (1) en (2) om het programma te voltooien. Ga vervolgens naar stap 3. OPMERKING • Het groep-/titelnummer knippert na het programmeren van een stap op het displayvenster. • Alleen voor een DVD-VIDEO, DVD-AUDIO, VCD en MP3/WMA: Door een druk op ENTER in plaats van het invoeren van een fragment-/hoofdstuknummer, zal “ALL” verschijnen en worden alle fragmenten/ hoofdstukken van de gekozen groep/titel geprogrammeerd.

Druk op DVD/CD 3. • Druk om naar de normale weergave terug te keren herhaaldelijk op PLAY MODE zodat de weergave-aanduiding weer op het displayvenster van het hoofdtoestel verschijnt wanneer de disc is gestopt. De programma-inhoud wordt niet gewist. • De programma-inhoud wordt door de volgende handelingen gewist: • Door herhaaldelijk op CANCEL te drukken (De geprogrammeerde onderdelen worden stuk-voor-stuk gewist) • Door op 7 te drukken terwijl de disc gestopt is • Door de disclade te openen • Door de stroom uit te schakelen

Druk wanneer de disc is gestopt herhaaldelijk op PLAY MODE zodat “RANDOM” op het displayvenster van het hoofdtoestel wordt getoond. • “RANDOM” wordt tevens op het TV-scherm getoond.

Druk op DVD/CD 3. • Hetzelfde hoofdstuk of fragment wordt niet tweemaal afgespeeld. • Druk om naar de normale weergave terug te keren herhaaldelijk op PLAY MODE zodat de weergave-aanduiding weer op het displayvenster van het hoofdtoestel verschijnt wanneer de disc is gestopt. • Willlejkeurige weergave wordt tevens geannuleerd door de volgende handelingen: • Door de disclade te openen • Door de stroom uit te schakelen • Tijdens willekeurige weergave wordt door herhaaldelijk op 4 te drukken niet naar het voorgaande fragment teruggekeerd (er wordt slechts naar het begin van het huidige hoofdstuk of fragment teruggekeerd).

EX-D1[E]NL.book Page 22 Wednesday, March 2, 2005 9:41 PM Herhaalde weergave Zie bladzijde 17 voor herhaalde weergave van MP3-bestanden en JPEG-bestanden.

Voor DVD-AUDIO Herhalen van

Op de TV Huidige fragment

Op het displayvenster

OFF Voor CD/VCD/SVCD Herhalen van Huidige fragment Alle fragmenten Geannuleerd

Op de TV Op het displayvenster

TRACK ALL OFF OPMERKING Herhaald afspelen van een titel/hoofdstuk/ groep/fragment/alle fragmenten (REPEAT)

Druk tijdens weergave op REPEAT. • Door iedere druk op de toetsverandert de herhaalfunctie en de aanduiding als volgt: Voor DVD-VIDEO Herhalen van Huidige hoofdstuk Huidige titel Geannuleerd

Op de TV Op het displayvenster

• Voor een VCD en SVCD kan deze bediening uitsluitend worden uitgevoerd wanneer de disc is gestopt of tijdens weergave zonder de PBC-functie. • U kunt de herhaalfunctie ook met de menubalk kiezen. Zie “Herhaald afspelen van een bepaald gedeelte (Herhaalde weergave van A-B)” (bladzijde 23) voor de bediening. • Met een DVD-VIDEO en DVD-AUDIO zal de herhaalfunctie worden geannuleerd wanneer u de bron naar FM, AM, USB of AUX verandert.

Herhaalde weergave tijdens geprogrammeerde of willekeurige weergave Herhalen van Huidige hoofdstuk/ fragment

of REPEAT STEP CHAP TITLE Op de TV Alle fragmenten tijdens geprogrammeerd/ willekeurige weergave Geannuleerd

Op het displayvenster

EX-D1[E]NL.book Page 23 Wednesday, March 2, 2005 9:41 PM Geavanceerde bediening

Herhaald afspelen van een bepaald gedeelte (Herhaalde weergave van A-B)

Druk tijdens weergave tweemaal op ON SCREEN. De menubalk (bladzijde 28) wordt getoond.

Druk op cursor 2 /3 om kiezen.

Druk op cursor 5/∞ zodat OFF A B wordt getoond. U kunt nu ook andere herhaalfuncties kiezen. Zie “Herhaald afspelen van een titel/ hoofdstuk/groep/fragment/alle fragmenten (REPEAT)” (bladzijde 22) voor details aangaande de andere herhaalfuncties.

Druk bij het startpunt van het te herhalen gedeelte op ENTER (invoeren van punt A). A• De icoon op de menubalk wordt getoond.

Druk bij het eindpunt van het te herhalen gedeelte op ENTER (invoeren van punt B). • De A-B icoon op de menubalk wordt getoond en het gedeelte tussen punt A en B wordt herhaald afgespeeld. • A-B herhaalde weergave wordt geannuleerd door de volgende handelingen: • Door een druk op 7. • Door A-B te kiezen en tweemaal op ENTER te drukken.

OPMERKING • A-B herhaalde weergave kan uitsluitend binnen dezelfde titel of hetzelfde fragment worden uitgevoerd. A-B herhaalde weergave kan niet tijdens PBC-weergave, geprogrammeerde weergave, willekeurige weergave en normale herhaalde weergave worden gebruikt. • U kunt A-B herhaalde weergave tevens met gebruik van de REPEAT A-B toets op de afstandsbediening activeren.

EX-D1[E]NL.book Page 24 Wednesday, March 2, 2005 9:41 PM Andere handige functies Kiezen van de taal voor het geluid

Druk tijdens weergave van een disc met geluid in diverse talen op AUDIO. Bijv.:

• Door iedere druk op de toets wordt een andere taal voor het geluid gekozen. U kunt de taal voor het geluid tevens veranderen door een druk op cursor 5/∞. • Zie “Taalcodes” (bladzijde 43) voor taalcodes als “AA”. • Tijdens weergave van een VCD of SVCD worden “ST”, “L” en “R” getoond voor “Stereo”, “Linkerkanaal” en “Rechterkanaal” geluid.

Kiezen van de ondertitels (alleen voor bewegende beelden)

Druk tijdens weergave van een disc met ondertitels in diverse talen op SUBTITLE. Bijv.:

Wacht een paar seconden of druk op ENTER zodat het venster dooft.

OPMERKING U kunt de bediening tevens met gebruik van de menubalk (bladzijde 28) uitvoeren.

• Door iedere druk worden de ondertitels afwisselend geactiveerd en uitgeschakeld (OFF).

Druk op cursor 5/∞ om een taal voor de ondertitels te kiezen. • Zie “Taalcodes” (bladzijde 43) voor taalcodes als “AA”. • De manier waarop de talen voor de ondertitels worden getoond, is afhankelijk van de disc mogelijk anders.

Kiezen van de camerahoek (alleen voor bewegende beelden)

Wacht een paar seconden of druk op ENTER zodat het venster dooft.

• Door iedere druk op de toets wordt een andere hoek gekozen. U kunt de hoek tevens veranderen door een druk op cursor 5/∞.

OPMERKING • U kunt de bediening tevens met gebruik van de menubalk (bladzijde 28) uitvoeren. • Met een SVCD wordt door iedere druk op SUBTITLE in stap 1 afwisselend het soort ondertitels en OFF getoond.

Druk tijdens weergave van een scène met meerdere hoeken op ANGLE.

Wacht een paar seconden of druk op ENTER zodat het venster dooft.

OPMERKING U kunt de bediening tevens met gebruik van de menubalk (bladzijde 28) uitvoeren.

EX-D1[E]NL.book Page 25 Wednesday, March 2, 2005 9:41 PM Geavanceerde bediening

Vergroten van het beeld (ZOOM)

• Kies normaliter “NORMAL”, of gebruik “CINEMA” in een donkere kamer. Ga naar stap 7 indien u “NORMAL” of “CINEMA” heeft gekozen. • Met “USER 1” of “USER 2” gekozen, kunt u de instelling verder afstellen met de handelingen na stap 3.

(alleen voor bewegende beelden)

Druk tijdens weergave of wanneer gepauzeerd op ZOOM. • Door iedere druk op de toets wordt de vergroting voor het beeld veranderd. • (Voor JPEG) U kunt het beeld niet vergroten tijdens dia-show weergave.

Kies het gewenste gedeelte met cursor 5/∞/2/3.

Druk op cursor 5/∞ om een verder in te stellen onderdeel te kiezen.

Druk op ENTER. Bijv.:

• Kies “ZOOM OFF” in stap 1 om weer naar normale weergave terug te gaan.

Instellen van de beeldkwaliteit (VFP)

Druk op cursor 2/3 om de VFPfunctie te kiezen.

Druk op cursor 5/∞ om de waarde te veranderen.

Druk op ENTER. Ga terug naar stap 3 om andere onderdelen verder in te stellen.

Druk tijdens weergave of wanneer gepauzeerd op VFP. De huidige instelling wordt op het TV-scherm getoond.

Druk op VFP zodat het venster dooft.

OPMERKING • Indien u tijdens de procedure gedurende enkele seconden geen bediening uitvoert, zullen de tot dan gemaakte instellingen automatisch worden vastgelegd. • “VFP” is een afkorting van “Video Fine Processor”.

• GAMMA: Stel in indien de neutrale kleur te helder of te donker is. De helderheid van de donkere en heldere gedeeltes blijft bewaard. • BRIGHTNESS: Stel in indien het totale beeld te helder of te donker is. • CONTRAST: Stel in indien het contrast van het beeld onnatuurlijk is. • SATURATION: Stel in indien het beeld te wit of te zwart is. • TINT: Stel in indien de huidskleur onnatuurlijk is. • SHARPNESS: Stel in indien het beeld onscherp is.

EX-D1[E]NL.book Page 26 Wednesday, March 2, 2005 9:41 PM Andere handige functies (vervolgd)

Instellen van het weergaveniveau (DVD LEVEL) Het geluid van een DVD-VIDEO is mogelijk met een lager niveau (volume) opgenomen dan het geluid van andere discs. Stel het DVD-niveau in indien u dit verschil wilt minimaliseren.

Druk tijdens weergave op DVD LEVEL. • Door iedere druk op de toets verandert het niveau afwisselend van “NORMAL”, “MIDDLE” naar “HIGH”. • Kies een geschikt niveau tijdens het beluisteren van het geluid.

OPMERKING Voor een realistisch geluid (3D PHONIC) De twee luidsprekers produceren een effect dat op surroundgeluid lijkt.

Voor betere beelden (SCAN MODE)

Druk tijdens weergave op 3D PHONIC.

Met de progressieve functie krijgt u betere beelden.

• Voor weergave van beelden met de progressieve functie is het volgende vereist: • De TV die met het hoofdtoestel is verbonden, moet een component-videoingangsaansluiting hebben. • Het hoofdtoestel en de TV moeten met een component-videosnoer zijn verbonden (bladzijde 11). Indien u niet aan de bovenstaande vereisten kan voldoen, moet u de ineengestrengelde functie voor het hoofdtoestel geactiveerd laten. Beelden kunnen mogelijk worden vervormd wanneer u de progressieve functie heeft geactiveerd.

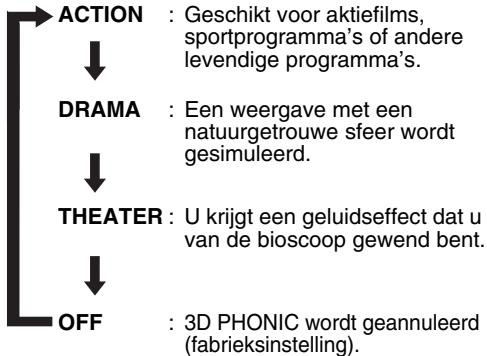

• Door iedere druk op de toets verandert de 3D PHONIC functie als volgt: ACTION

: Geschikt voor aktiefilms, sportprogramma’s of andere levendige programma’s.

: Een weergave met een natuurgetrouwe sfeer wordt gesimuleerd.

THEATER : U krijgt een geluidseffect dat u van de bioscoop gewend bent.

: 3D PHONIC wordt geannuleerd (fabrieksinstelling).

• “3D PHONIC” verschijnt en de 3D PHONIC indicator licht op het displayvenster op wanneer 3D PHONIC is geactiveerd. OPMERKING

• DVD-niveau is uitsluitend effectief voor weergave van een DVD-VIDEO. • Ook met een ander DVD-niveau ingesteld, blijft het uitgangsniveau van de digitale uitgangsaansluiting onveranderd.

• 3D PHONIC werkt voor zowel de luidsprekers als de hoofdtelefoon. • Stel 3D PHONIC op “OFF” indien het geluid wordt vervormd of er ruis wordt gereproduceerd. • Deze functie kan niet voor bepaalde DVD-AUDIO’s worden gebruikt.

LET OP Houd zonder een disc geplaatst of terwijl de disc is gestopt SCAN MODE 4 seconden ingedrukt. • Iedere keer dat u de toets indrukt, wordt afwisselend de “PROGRESSIVE” progressieve aftastfunctie en “INTERLACE” ineengestrengelde aftastfunctie geactiveerd. OPMERKING Progressieve functie: Alle afgetaste lijnen worden direct tegelijk getoond. U krijgt beelden met een hogere resolutie dan in vergelijking met gebruik van de ineengestrengelde functie. Ineengestrengelde functie: De beelden worden op de conventionele manier getoond. De helft van het aantal afgetaste lijnen dat met de progressieve functie wordt getoond verschijnt en vervolgens de andere helft.

EX-D1[E]NL.book Page 27 Wednesday, March 2, 2005 9:41 PM Speciale functies voor DVD-AUDIO Geavanceerde bediening

Afspelen van de bonusgroep Sommige DVD-AUDIO’s hebben een speciale groep, die we “Bonusgroep” noemen. OPMERKING Deze bediening kan uitsluitend worden uitgevoerd indien “BONUS” op het displayvenster van het hoofdtoestel is opgelicht.

Druk tijdens weergave herhaaldelijk op GROUP/TITLE om een bonusgroep te kiezen. “KEY_ _ _ _” verschijnt op het TV-scherm en op het displayvenster van het hoofdtoestel. • De bonusgroep is normaliter als laatste groep opgenomen.

Druk op de cijfertoetsen om de pincode (4 cijfers) in te voeren. De methode voor het krijgen van de pincode is verschillend per disc.

Druk op ENTER. • “BONUS” dooft indien u de juiste pincode heeft ingevoerd en de weergave van de bonusgroep start nu. • Voer de pincode nogmaals juist in indien de code verkeerd werd ingevoerd.

Doorloopbare stilbeelden (B.S.P.) OPMERKING Druk de functieschakelaar van de afstandsbediening naar AUDIO alvorens de cijfertoetsen te gebruiken.

Op bepaalde DVD-AUDIO’s zijn stilbeelden opgenomen. Er zijn ook stilbeelden die we B.S.P. (Doorloopbare stilbeelden) noemen. Met dit soort beelden kunt u, min of meer als het omslaan van pagina’s, van beeld veranderen. OPMERKING Deze bediening kan uitsluitend worden uitgevoerd indien “B.S.P.” op het displayvenster van het hoofdtoestel is opgelicht.

Druk tijdens weergave op PAGE. Door iedere druk op de toets wordt het volgende stilbeeld getoond. U kunt tevens van beeld veranderen met gebruik van cursor 5/∞. Bijv.:

Wacht een paar seconden of druk op ENTER zodat het venster dooft.

EX-D1[E]NL.book Page 28 Wednesday, March 2, 2005 9:41 PM Gebruik van de menubalk Kies voor het veranderen van de tijdinformatie die op het dispayvenster van het hoofdtoestel en de statusbalk wordt getoond. Door iedere druk op ENTER verandert het display. DVD-VIDEO/DVD-AUDIO (bediening tijdens weergave) TOTAL : Verstreken weergavetijd van huidige titel/groep. T.REM : Resterende weergavetijd van huidige titel/groep. TIME : Verstreken weergavetijd van huidige hoofdstuk/fragment. REM : Resterende tijd van huidige hoofdstuk/ fragment. CD (bediening tijdens weergave)/VCD/ SVCD TIME : Verstreken weergavetijd van huidige fragment. REM : Resterende tijd van huidige fragment. TOTAL : Verstreken weergavetijd van disc. T.REM : Resterende tijd van disc.

TIME Kiezen van het tijddisplay

Zie blz. 22. Herhaalfunctie Zie blz. 19.

OPMERKING • Druk de functieschakelaar van de afstandsbediening naar AUDIO alvorens de cijfertoetsen te gebruiken. • Deze bediening kan worden uitgevoerd wanneer een disc is geplaatst. Bepaalde functies werken niet wanneer de disc is gestopt.

Kies een hoofdstuk/fragment. Druk op de cijfertoetsen om het hoofdstuk-/ fragmentnummer in te voeren en druk op ENTER.

TRACK Hoofdstukzoeken (DVD-VIDEO)/ Fragmentzoeken (DVD-AUDIO)

Druk tweemaal op ON SCREEN. De statusbalk en de menubalk verschijnen op het TV-scherm.

Zie blz. 24. Geluidstaal/Geluid (DVD-VIDEO/DVDAUDIO/VCD/SVCD)

Zie blz. 24. Ondertiteltaal (DVDVIDEO/SVCD) Zie blz. 24.

Het voorbeeld hierboven is voor een DVDVIDEO.

Druk op cursor 2/3 om een te bedienen onderdeel te kiezen. Druk op ENTER. • De gekozen functie kan worden ingesteld. Zie het volgende “Lijst met functies” voor de in te stellen inhoud. • De huidige actieve functie wordt getoond. • Druk op ON SCREEN om de menubalk te wissen.

Lijst met functies Voor functies zonder specifieke beschrijving voor de bediening, drukt u op cursor 5/∞ om uw keuze te maken en vervolgens op ENTER voor het instellen.

Camerahoek (DVDVIDEO/DVD-AUDIO)

PAGE Veranderen van pagina (DVD-AUDIO)

Voor het veranderen van stilbeelden (B.S.P.) die op een DVD-AUDIO zijn opgenomen (bladzijde 27).

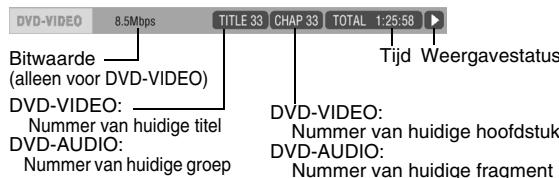

Informatie die op de statusbalk wordt getoond DVD-VIDEO/DVD-AUDIO (het voorbeeld hieronder is voor DVD-VIDEO)

Bitwaarde (alleen voor DVD-VIDEO) DVD-VIDEO: Nummer van huidige titel DVD-AUDIO: Nummer van huidige groep

Tijd Weergavestatus DVD-VIDEO: Nummer van huidige hoofdstuk DVD-AUDIO: Nummer van huidige fragment

VCD/SVCD/CD (het voorbeeld hieronder is voor CD)

Nummer van huidige fragment

EX-D1[E]NL.book Page 29 Wednesday, March 2, 2005 9:41 PM Voorkeuren OPMERKING De markering van de weergavestatus heeft dezelfde betekenis als de markering van de inbeeldbegeleiding (bladzijde 15).

Geavanceerde bediening • Zie “Taalcodes ” (bladzijde 43) voor taalcodes als “AA”. Onderdeel

MENU LANGUAGE Voor het kiezen van de taal voor het DVDVIDEO menu

AUDIO LANGUAGE Voor het kiezen van de geluidstaal voor een DVD-VIDEO.

SUBTITLE Voor het kiezen van de taal van de ondertitels voor een DVD-VIDEO.

ON SCREEN LANGUAGE Voor het kiezen van de taal die voor de voorkeurschermen wordt gebruikt.

MONITOR TYPE Kies een methode die voor uw TV geschikt is. 16 : 9: Kies indien de aspectratio van uw breedbeeld-TV op 16:9 is vastgesteld (bij weergave van een DVD-VIDEO die met 4:3 is opgenomen, verandert het systeem automatisch de schermbreedte van het uitgangssignaal).

: fabrieksinstelling)

U kunt de fabrieksinstellingen van het systeem naar wens en omstandigheden veranderen. 4 : 3 LB (Brievenbus) : Kies indien de aspectratio van uw TV 4:3 is. Bij weergave van een breedbeeld verschijnen zwarte balken aan de boven- en onderkant van het scherm.

OPMERKING • Druk de functieschakelaar van de afstandsbediening naar AUDIO alvorens de cijfertoetsen te gebruiken. • De boven- en onderkant van het voorkeurscherm wordt mogelijk niet geheel op een breedbeeld-TV getoond. Stel het beeldformaat voor de TV in.

4 : 3 PS (Pan Scan): Kies indien de aspectratio van uw TV 4:3 is. Bij weergave van een breedbeeld worden de linker- en rechterranden van de beelden niet op het scherm getoond. (Indien de disc niet voor PanScan geschikt is, zal het beeld met de brievenbus-ratio worden getoond.)

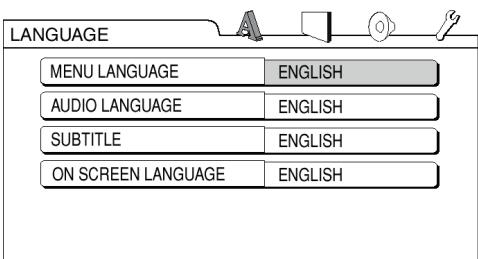

Basisbediening Druk op SET UP wanneer de disc is gestopt of wanneer er geen disc is geplaatst (“NO DISC” wordt getoond).

PICTURE SOURCE Kies het onderdeel dat voor de videobron geschikt is. AUTO : Het soort videobron (video of film) wordt automatisch gekozen. FILM: Kies indien u een film of video wilt bekijken die met de progressieve aftastmethode is opgenomen. VIDEO: Kies indien u een normale video wilt bekijken.

SCREEN SAVER Stel de screensaverfunctie op ON / OFF (De screensaver wordt geactiveerd indien u gedurende ongeveer 5 minuten na het tonen van het laatste stilbeeld geen bediening uitvoert).

FILE TYPE Indien er op een disc zowel MP3/WMA- als JPEG-bestanden zijn opgenomen, kunt u kiezen welke bestanden u wilt weergeven. AUDIO : Kies indien u de MP3/WMA-bestanden wilt weergeven. STILL PICTURE: Kies indien u de JPEG-bestanden wilt weergeven.

• Het volgende scherm wordt op de TV getoond.

• Voer de bedieningen uit aan de hand van de aanwijzingen op het TV-scherm.

LANGUAGE OPMERKING • Indien de gekozen taal niet op de disc is opgenomen, wordt een meest passende taal voor de disc getoond.

Kies een van de volgende uitgangssignalen in overeenstemming met de apparatuur die met de digitale audiouitgangsaansluiting is verbonden (AVversterker, etc.). (Zie de volgende lijst voor voorkeuren en uitgangssignalen.)

RESUME Kies ON /OFF. (bladzijde 18)

ON SCREEN GUIDE Kies ON /OFF. (bladzijde 15)

PCM ONLY: De apparatuur is uitsluitend voor lineair PCM geschikt.

PARENTAL LOCK Stel het “kinderslot” in om weergave van geweldadige of ongeschikte scènes te beperken of door andere scènes te vervangen. (Uitsluitend effectief voor discs die de kinderslot-functie (restrictieniveau) hebben.)

DOLBY DIGITAL/PCM: Een Dolby Digital decoder of apparatuur met dezelfde functie. STREAM/PCM : Een DTS/Dolby Digital decoder of apparatuur met dezelfde functie.

DOWN MIX Voor het veranderen van de signalen van de digitale uitgangsaansluiting van een DVD-VIDEO in overeenstemming met de aangesloten apparatuur. Kies indien Digital Audio Output op “PCM ONLY” is gesteld. DOLBY SURROUND: Kies indien u een Dolby Pro Logic decoder heeft. STEREO : Kies indien u normale apparatuur heeft. • Down Mix werkt niet wanneer 3D PHONIC is geactiveerd.

D (Dynamic). RANGE COMPRESSION

: fabrieksinstelling)

COUNTRY CODE (bladzijde 31): Kies uw land. SET LEVEL: De restrictie wordt stricter naarmate u een lager getal kiest. Met “NONE” is er geen beperking. PASSWORD (vereist): Voer het vier-cijferige wachtwoord iedere keer met de cijfertoetsen (1-9, 0) in. (Voer “8888” indien u uw wachtwoord bent vergeten.) U heeft het wachtwoord voor weergave nodig. • “EXIT” wordt automatisch gekozen indien u driemaal een verkeerd wachtwoord invoert.

Voor het instellen van het verschil tussen het hoge en lage volume bij weergave met een laag volume ingesteld (alleen voor een DVD die met Dolby Digital is opgenomen). AUTO : D. Range Compression werkt automatisch. ON: D. Range Compression werkt altijd.

Verhouding van DIGITAL AUDIO OUTPUT voorkeuren en het uitgangssignaal Weergavedisc

32/44,1/48 kHz, 16 bit stereo lineair PCM OPMERKING • Voor een DVD-VIDEO: Er is 20 bit of 24 bit uitgang voor een DVD-VIDEO zonder inhoudbescherming. • Voor een DVD-AUDIO: Er is geen uitgang voor een DVD-AUDIO met inhoudbescherming.

EX-D1[E]NL.book Page 31 Wednesday, March 2, 2005 9:41 PM Codes voor landen/gebieden

AD AE AF AG AI AL AM AN AO AQ AR AS AT AU AW AZ BA BB BD BE BF BG BH BI BJ BM BN BO BR BS BT BV BW BY BZ CA CC CF CG CH CI CK CL CM CN CO CR CU CV CX CY CZ DE DJ DK DM DO DZ EC EE EG EH Andorra Verenigde Arabische Emiraten Afghanistan Antigua en Barbuda Anguilla Albanië Armenië Nederlandse Antillen Angola Antarctica Argentinië Amerikaans Samoa Oostenrijk Australië Aruba Azerbeidzjan Bosnië en Herzegovina Barbados Bangladesh België Burkina Faso Bulgarije Bahrin Burundi Benin Bermuda Brunei Darussalam Bolivia Brazilië Bahamas Bhutan Bouvet Eiland Botswana Wit-Rusland Belize Canada Cocos (Keeling) Eilanden Centrale Afrikaanse Republiek Kongo Zwitserland Ivoorkust Cook Eilanden Chili Kameroen China Colombia Costa Rica Cuba Kaapverdië Christmas Eiland Cyprus Republiek Tsjechië Duitsland Djibouti Denemarken Dominica Dominicaanse Republiek Algerije Ecuador Estland Egypte Westerse Sahara

EX-D1[E]NL.book Page 32 Wednesday, March 2, 2005 9:41 PM Luisteren naar een radio-uitzending Kiezen van een zender

Druk op FM/AM. Door iedere druk op de toets, wordt afwisselend FM en AM (MW) gekozen.

Druk op 4/¢ om de zender (frequentie) te kiezen. Automatisch afstemmen: Houd 4/¢ ingedrukt totdat het systeem start te zoeken en laat dan de toets los. (De AUTO indicator licht tijdens het zoeken op.) Het zoeken stopt automatisch zodra het systeem op een zender met voldoende sterke signalen heeft afgestemd. Druk op 4/¢ om het zoeken handmatig te stoppen. Handmatig afstemmen: Door iedere druk op 4/¢ verandert de frequentie. • De ST (Stereo) indicator licht op wanneer een stereo FM-programma wordt ontvangen.

OPMERKING Indien het stereo FM-programma waarop u heeft afgestemd veel ruis heeft, kunt u de ontvangst verbeteren door op FM MODE te drukken om de monofunctie te activeren. Door nogmaals op FM MODE te drukken of op een andere zender af te stemmen, wordt automatisch weer de stereofunctie geactiveerd.

OPMERKING Druk de functieschakelaar van de afstandsbediening naar AUDIO alvorens de cijfertoetsen te gebruiken.

EX-D1[E]NL.book Page 33 Wednesday, March 2, 2005 9:41 PM Afstemmen op een voorkeurzender 3

Luisteren naar de radio

Kies het nummer waaronder u de zender wilt vastleggen door wanneer “MEMORY” knippert op de cijfertoetsen te drukken. • U kunt het nummer tevens met de cijfertoetsen kiezen. • Zie “Gebruik van de cijfertoetsen” (bladzijde 15).

Druk op MEMORY terwijl het gekozen nummer knippert. “STORED” verschijnt op het displayvenster en de gekozen zender is nu vastgelegd.

OPMERKING • Als u een nieuwe zender onder een reeds gebruikt nummer vastlegt, wordt de oude zender gewist. • Ontkoppel de stekker van het netsnoer niet om het systeem uit te schakelen nadat u nieuwe zenders heeft vastgelegd. De nieuwe vastgelegde voorkeurzenders zullen anders namelijk worden gewist.

Afstemmen op een voorkeurzender

Door zenders als voorkeurzenders vast te leggen, kunt u gemakkelijk op een gewenste zender afstemmen. OPMERKING Druk de functieschakelaar van de afstandsbediening naar AUDIO alvorens de cijfertoetsen te gebruiken.

Druk op FM/AM om FM of AM (MW) te kiezen.

Druk op de cijfertoetsen om het nummer van de gewenste voorkeurzender te kiezen. Zie “Gebruik van de cijfertoetsen” (bladzijde 15). U kunt het nummer tevens kiezen door op 1/¡ te drukken.

Vastleggen van zenders U kunt met het systeem maximaal 30 FM-zenders en 15 AM (MW)-zenders vastleggen.

Kies de vast te leggen zender (bladzijde 32 voor het kiezen).

Druk op MEMORY. “MEMORY” knippert even op het displayvenster.

EX-D1[E]NL.book Page 34 Wednesday, March 2, 2005 9:41 PM Gebruik van RDS Luisteren naar de radio RDS-informatie weergeven

FM-zenders ontvangen via RDS (Radio Data System) Via RDS kunnen FM-zenders een extra signaal meezenden met hun reguliere programmasignalen. De zenders zenden bijvoorbeeld de naam van hun zender mee, met informatie over het soort programma dat ze uitzenden (sport, muziek, enzovoort).

Druk op RDS DISPLAY terwijl u naar een FM-zender luistert. Telkens als u op de knop drukt, verandert de aanduiding in het displayvenster. Tijdens het zoeken, verschijnt eerst “PS” en vervolgens worden de namen van zenders getoond. “NO PS” verschijnt indien er geen signalen worden ontvangen.

Als u hebt afgestemd op een FM-zender met RDS, verschijnt de aanduiding RDS in het displayvenster.

Tijdens het zoeken, verschijnt “PTY” en vervolgens wordt het type van het uitgezonden programma getoond. “NO PTY” verschijnt indien er geen signalen worden ontvangen.

U kunt met het systeem de volgende soorten RDSsignalen ontvangen: PS (Programmaservice)

Geeft de namen van bekende zenders.

Geeft het type programma.

Geeft tekstberichten die de zender uitzendt.

Enhanced Other Network

Tijdens het zoeken, verschijnt “RT” en vervolgens worden de door de zender uitgezonden tekstmededelingen getoond. “NO RT” verschijnt indien er geen signalen worden ontvangen.

OPMERKING • RDS is niet beschikbaar voor AM (MW)-zenders. • RDS werkt mogelijk niet correct als de zender RDSsignalen niet goed uitzendt of als de signaalsterkte onvoldoende is.

Frequentie van de zender (geen RDS-service).

Tekens in het displayvenster Indien er PS, PTY of RT signalen op het displayvenster verschijnen, worden bepaalde speciale tekens en markeringen mogelijk niet juist getoond. OPMERKING “PS”, “PTY” en “RT” verschijnen niet op het displayvenster indien het zoeken direct stopt.

EX-D1[E]NL.book Page 35 Wednesday, March 2, 2005 9:41 PM Luisteren naar de radio Opzoeken van een programma met gebruik van PTY-codes Een van de voordelen van RDS is dat u uit de voorkeurkanalen een bepaald programma kunt opzoeken (bladzijde 33) door de PTY-code te specificeren.

Terwijl de in stap 2 gekozen PTY-code nog op het displayvenster wordt getoond:

Druk nogmaals op PTY SEARCH.

Programma zoeken via de PTY-code OPMERKING Instructie vooraf: • U kunt alleen op voorkeuzezenders zoeken via PTY Search. • Druk tijdens het zoeken op PTY SEARCH indien u het zoeken voortijdig wilt stoppen. • U hebt slechts beperkte tijd om de volgende stappen uit te voeren. Start opnieuw vanaf stap 1 indien de instelling wordt geannuleerd voordat u klaar bent.

Druk op PTY SEARCH terwijl u naar een FM-zender luistert.

“SELECT PTY” knippert op het displayvenster. • Terwijl “SELECT PTY” knippert:

Druk op PTY SELECT + of PTY SELECT – totdat de gewenste PTY-code op het displayvenster verschijnt.

S V C DV D - A S V C DV D - A Tijdens het zoeken, wordt afwisselend “SEARCH” en de gekozen PTY-code op het displayvenster getoond. Het systeem doorzoekt 30 FMvoorkeuzezenders, stopt als het het programma vindt dat u hebt geselecteerd en stemt af op die zender. Doorgaan met zoeken na de eerste stop Druk nogmaals op PTY SEARCH terwijl de aanduidingen op het displayvenster knipperen. “NOT FOUND” verschijnt op het displayvenster indien er geen passend programma werd gevonden.

• Zie het gedeelte “Beschrijving van de PTYcodes” voor meer informatie (bladzijde 36).

EX-D1[E]NL.book Page 36 Wednesday, March 2, 2005 9:41 PM Luisteren naar de radio

Gebruik van RDS (vervolg) Beschrijving van de PTY-codes NEWS: AFFAIRS:

Nieuws. Actualiteitenprogramma’s met discussies en analyses van of debat over het nieuws. Programma’s aangaande feitelijke zaken, gepresenteerd met een kritische blik. Sportprogramma’s in de breedste zin van het woord. Educatieve programma’s. Alle hoorspelen en radioseries. Culturele programma’s op allerlei gebied, inclusief taalprogramma’s, theater, enzovoort. Programma’s over natuurwetenschappen en technologie. Gespreksprogramma’s zoals quizprogramma’s, spelletjes en interviews met bekende persoonlijkheden. Hedendaagse commerciële popmuziek. Rockmuziek. Hedendaagse muziek van het type “easy listening”. Instrumentele muziek en zang. Uitvoeringen van bekende orkeststukken, symfonieën, kamermuziek, enzovoort. Muziek die onder geen van de andere categorieën valt. Weerberichten en voorspellingen. Beursberichten en dergelijke. Kinderprogramma’s. Programma’s over sociologie, geschiedenis, aardrijkskunde, psychologie en de maatschappij. Religieuze programma’s. Programma’s waarin het publiek zijn mening kan geven via telefoon of publiek forum. Reisinformatie. Programma’s over recreatiemogelijkheden. Jazzmuziek. Countrymuziek, oorspronkelijk afkomstig uit de zuidelijke staten van Amerika. Populaire muziek in de landstaal. Muziek uit de zogenaamde “gouden eeuw” van de populaire muziek.

Volksmuziek die zijn wortels heeft in de muzikale cultuur van een specifiek land. Programma’s die advies over diverse onderwerpen leveren. Signaal waarmee apparatuur wordt getest op ontvangst van waarschuwingsberichten. Waarschuwingsbericht. Geen programmatype, ongedefinieerd programma of programma’s die niet gemakkelijk in een van de andere groepen passen.

OPMERKING De bovenstaande indeling van de PTY-codes geldt wellicht niet voor alle FM-zenders.

Tijdelijk overschakelen naar een ander programma RDS kent nog een andere handige service, de zogeheten “Enhanced Other Networks” service. Hiermee kan het systeem tijdelijk naar een ander programma van een andere zender overschakelen (TA, NEWS en/of INFO), behalve in de volgende gevallen; • Als u luistert naar een zender die RDS niet ondersteunt (alle AM (MW)-zenders, sommige FM-zenders en andere bronnen). • Als de standbystand is geactiveerd. OPMERKING Instructie vooraf: De Enhanced Other Network-functie is alleen beschikbaar voor voorkeuzezenders.

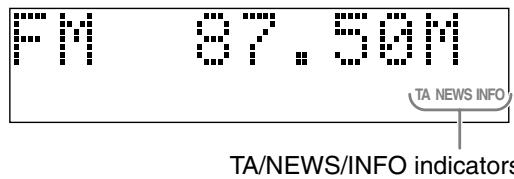

Druk herhaaldelijk op TA/News/Info totdat het gewenste programmatype (TA/NEWS/INFO) op het displayvenster verschijnt. Telkens als u op de knop drukt, verandert de aanduiding in het displayvenster.

S V C DV D - A TA NEWS INFO

3D PHONIC TA/NEWS/INFO indicators

TA Verkeersinformatie.

INFO Programma’s aangaande feitelijke zaken, gepresenteerd met een kritische blik.

EX-D1[E]NL-05.fm Page 37 Thursday, March 3, 2005 2:21 PM Luisteren naar de radio Stoppen te luisteren naar het programma dat door Enhanced Other Network is gekozen Druk herhaaldelijk op TA/News/Info totdat het programmatype (TA/NEWS/INFO) op het displayvenster dooft. Het systeem sluit de Enhanced Other Network-stand af en keert terug naar de zender die voorheen was geselecteerd.

Hoe werkt de Enhanced Other Networkfunctie?

Als het programma is afgelopen, blijft u de aanduiding voor een ontvangen PTY-code zien, maar deze knippert niet meer. De Enhanced Other Network-functie blijft actief.

Voorbeeld 1 Als geen enkele zender het door u gekozen programma uitzendt

Het systeem blijft afgestemd op de huidige zender. Als een zender het door u geselecteerde programma begint uit te zenden, wordt automatisch overgeschakeld naar die zender. In het afleesvenster knippert de aanduiding voor een ontvangen PTY-code. Als het programma is afgelopen, keert u terug naar de zender waarop u eerder had afgestemd, maar de Enhanced Other Network-functie blijft wel actief.

Als de FM-zender waarnaar u luistert, het geselecteerde programma uitzendt Het systeem blijft afgestemd op de zender

De aanduiding voor een ontvangen PTY-code begint te knipperen.

OPMERKING • Als u in de Enhanced Other Network-stand een andere bron kiest, wordt de Enhanced Other Network-stand tijdelijk geannuleerd. • Als u weer overschakelt op FM, wordt de Enhanced Other Network-stand weer geactiveerd. • Sommige zenders verzenden Enhanced Other Network-gegevens die niet compatibel zijn met uw systeem. • Enhanced Other Network werkt niet bij alle FMzenders met RDS-service. • Als u luistert naar een programma waarop u hebt afgestemd via de Enhanced Other Network-functie, blijft u naar deze zender luisteren, ook als een andere zender een programma uitzendt met dezelfde Enhanced Other Network-gegevens. • Als u luistert naar een programma waarop u hebt afgestemd via de Enhanced Other Network-functie, kunt u alleen TA/News/Info en RDS DISPLAY gebruiken voor de bediening van de tuner.

EX-D1[E]NL.book Page 38 Wednesday, March 2, 2005 9:41 PM Weergave van een PC Dit systeem heeft een USB-aansluiting in de klep van het voorpaneel. U kunt uw PC met deze aansluiting verbinden voor weergave van het geluid van uw PC. Volg de volgende procedure indien u uw PC voor het eerst aansluit. U kunt van dit systeem geen signalen of data naar uw PC sturen.

• Indien de USB-besturingsprogramma’s niet automatisch werden geïnstalleerd, moet u de aanwijzingen van uw PC volgen voor het installeren van de USB-besturingsprogramma’s.

5 BELANGRIJK • Stel het volume altijd op “VOL MIN” alvorens andere apparatuur aan te sluiten of te ontkoppelen.

Installeren van USB-besturingsprogramma’s Voor de volgende procedure wordt de Engelse versie van WindowsRXP gebruikt. Indien uw PC een andere versie of taal voor het besturingssysteem gebruikt, zullen de aanduidingen op uw monitor derhalve verschillen van de aanduidingen die in de volgende procedure worden gebruikt.

Zet de computer aan en start WindowsR 98SE, WindowsR Me, WindowsR 2000 of WindowsR XP. • Verlaat alle actieve programma’s indien de PC reeds was ingeschakeld.

Schakel het systeem in en druk op USB. Verbind het systeem middels een USB-kabel (niet bijgeleverd) met uw PC.

(in de klep van het voorpaneel)

PC USB INPUT USB-kabel

De USB-besturingsprogramma’s worden automatisch geïnstalleerd.

Controleer of de besturingsprogramma’s juist zijn geïnstalleerd.

Controleer of de volgende onderdelen worden getoond. • USB Audio Device • USB Composite Device

Indien deze onderdelen niet worden getoond, moet u de USB-kabel even ontkoppelen en vervolgens weer aansluiten. Indien dit tevens niet werkt, moet u uw PC uitschakelen en de procedure vanaf stap 1 herhalen.

Weergave van geluid van uw PC Zie tevens de handleiding van de muziek-software die in uw PC is geïnstalleerd.

Start het programma. OPMERKING • Ruis en statische elektriciteit kunnen het geluid via de USB-aansluiting hinderen of blokkeren. Voer in dat geval het volgende uit: - Ontkoppel de USB-kabel en sluit weer aan - Start de muziek-software op uw PC opnieuw - Schakel het systeem even uit en vervolgens weer in • Schakel het systeem NIET uit en ontkoppel de USBkabel NIET tijdens het installeren van besturingsprogramma’s en weergave en gedurende enkele seconden terwijl uw PC dit systeem herkent. • De geïnstalleerde besturingsprogramma’s worden alleen getoond wanneer het systeem met uw PC is verbonden.

• Gebruik een “USB series A stekker naar B stekker” kabel (versie 1,1 of later) die korter dan 3 meter is. * MicrosoftR, WindowsR 98SE, WindowsR Me, WindowsR 2000 en WindowsR XP zijn geregistreerde handelsmerken van Microsoft Corporation.

EX-D1[E]NL.book Page 39 Wednesday, March 2, 2005 9:41 PM Luisteren naar het geluid van andere audio-apparatuur

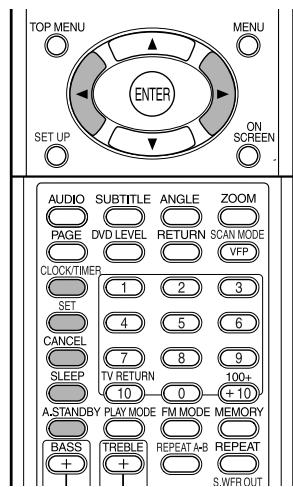

Instellen van de diverse timers

Zorg dat de andere audio-apparatuur reeds met dit systeem is verbonden (bladzijde 10).

Druk op AUX. De bron verandert naar AUX.

Start de weergave van de andere audio-apparatuur. Zie de gebruiksaanwijzing van de aangesloten apparatuur voor details.

Stel het volume en de geluidskwaliteit met dit systeem in (bladzijde 10).

Instellen van de ingebouwde klok U kunt de timers niet gebruiken indien de ingebouwde klok niet is ingesteld. • Druk zo vaak als nodig op CLOCK/TIMER om het instellen van de klok te annuleren. • Voor het corrigeren van een fout tijdens de volgende procedure, gaat u door een druk op CANCEL naar de voorgaande stap terug.

Druk op CLOCK/TIMER.

• Indien u de klok reeds had ingesteld, moet u herhaaldelijk op de toets drukken totdat de kloktijd begint te knipperen.

Druk op cursor 2/3 om het uur in te stellen en druk vervolgens op SET.

Druk op cursor 2/3 om de minuten in te stellen en druk vervolgens op SET. De ingebouwde klok start nu.

Instellen van de dagelijkse timer U kunt de dagelijkse timer bijvoorbeeld als wekker met uw favoriete muziek gebruiken. • U kunt drie instellingen voor de dagelijkse timer maken; u kunt echter slechts één van de dagelijkse timers tegelijkertijd activeren. • Voor het corrigeren van een fout tijdens de volgende procedure, gaat u door een druk op CANCEL naar de voorgaande stap terug.

EX-D1[E]NL.book Page 40 Wednesday, March 2, 2005 9:41 PM Instellen van de diverse timers (vervolg) Werking van de dagelijkse timer: Nadat de dagelijkse timer is ingesteld, lichten de timerindicator en het timernummer (1/2/3) op het displayvenster op. Met de dagelijkse timer wordt het systeem iedere dag op dezelfde tijd ingeschakeld totdat u de timerinstelling handmatig annuleert of een andere dagelijkse timer activeert. Zodra de starttijd wordt bereikt: Het systeem wordt ingeschakeld en er wordt op de ingestelde zender afgestemd of de weergave van de geplaatste disc wordt gestart met het hiervoor ingestelde volume. • De timerinstellingen blijven in het geheugen bewaard totdat u deze verandert. • U kunt de bron veranderen of het volume instellen nadat de weergave door de dagelijkse timer werd gestart zonder de dagelijkse timer zelf te annuleren.

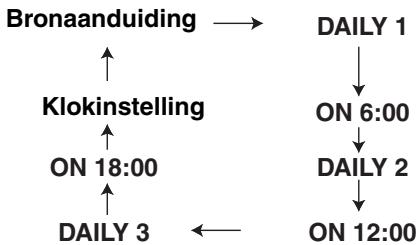

Druk herhaaldelijk op CLOCK/TIMER zodat “DAILY 1” wordt getoond. • Door iedere druk op de toets verandert de timerinstelling als volgt: Bronaanduiding

Druk op cursor 2/3 om het uur voor de starttijd van de timer in te stellen en druk vervolgens op SET. Druk op cursor 2/3 om de minuten voor de starttijd van de timer in te stellen en druk vervolgens op SET. Herhaal stappen 2 en 3 om de stoptijd voor de timer in te stellen. Druk op cursor 2/3 om de weergavebron te kiezen en druk vervolgens op SET. • Door iedere druk op de toets verandert de timerinstelling als volgt:

AUX TUNER FM Handige functies

Druk op cursor 2/3 om het volume in te stellen en druk vervolgens op SET.

Schakel het systeem uit.

Annuleren van de timerinstelling

Druk herhaaldelijk op CLOCK/ TIMER om de timerinstelling te kiezen.

Druk op CANCEL om de gekozen timerinstelling te annuleren. • Door een druk op SET wordt de timerinstelling weer geactiveerd.

Automatisch standby schakelen De stroom wordt automatisch uitgeschakeld indien u gedurende ongeveer 3 minuten terwijl de disc is gestopt geen bediening uitvoert.

Druk op A.STANDBY tijdens weergave of wanneer de disc is gestopt, of wanneer er geen disc is geplaatst (“NO DISC” wordt getoond). De A.STANDBY indicator licht op het displayvenster van het hoofdtoestel op. De A.STANDBY indicator begint te knipperen wanneer het systeem is gestopt (bijvoorbeeld na de weergave). Dit betekent dat de stroom automatisch zal worden uitgeschakeld indien u binnen 3 minuten geen bediening uitvoert. “A.STANDBY” begint 10 seconden voordat de stroom werkelijk wordt uitgeschakeld te knipperen.

Annuleren van automatisch standby Druk op A.STANDBY. De “A.STANDBY” indicator dooft van het displayvenster op het hoofdtoestel.

OPMERKING DISC TUNER AM • Met tuner gekozen, moet u op cursor 2/3 drukken om een voorkeurzender te kiezen. • Met “DISC” gekozen, kunt u een groep en fragment specificeren. Voor andere discs dan MP3/WMA kunt u de groep niet specificeren.

Automatisch standby werkt niet indien u FM, AM, USB of AUX als bron heeft gekozen.

EX-D1[E]NL.book Page 41 Wednesday, March 2, 2005 9:41 PM Vergrendelen van de lade Inslaaptimer Het systeem wordt automatisch uitgeschakeld nadat de door u gespecificeerde tijd is verstreken.

Druk op SLEEP. Door iedere druk op de toets verandert de tijd die op het displayvenster van het hoofdtoestel wordt getoond (in minuten).

Veranderen van de tijd Kies de tijd opnieuw door herhaaldelijk op SLEEP te drukken.

Controleren van de tijd

U kunt de disclade vergrendelen om te voorkomen dat een disc per ongeluk wordt verwijderd.

Instellen Druk met het systeem uitgeschakeld op 0 (Open/ Sluiten) terwijl u 7 (Stoppen) van het hoofdtoestel ingedrukt houdt. “LOCKED” verschijnt op het displayvenster van het hoofdtoestel.

Annuleren Voer de procedure voor het activeren nogmaals uit. “UNLOCKED” verschijnt op het displayvenster van het hoofdtoestel.

Druk wanneer de inslaaptimer is ingesteld éénmaal op SLEEP.

Annuleren Druk herhaaldelijk op SLEEP totdat “SLEEP OFF” wordt getoond. OPMERKING De inslaaptimer wordt tevens geannuleerd wanneer u de stroom uitschakelt.

EX-D1[E]NL.book Page 42 Wednesday, March 2, 2005 9:41 PM Oplossen van problemen Controleer in geval van problemen eerst de volgende punten alvorens een JVC onderhoudscentrum te raadplegen.

Stroom 7 Stroom wordt niet ingeschakeld. • Het netsnoer is niet aangesloten op het hoofdtoestel of een stopcontact. → Sluit het netsnoer goed aan (bladzijde 11).

Bediening 7 Toetsen werken niet. • Bepaalde bedieningen kunnen mogelijk niet voor sommige discs worden gebruikt.

7 Afstandsbediening werkt niet. • De droge-cel batterijen zijn leeg. → Vervang de batterijen (bladzijde 6).

7 Een disc kan niet worden afgespeeld. • In geval van een DVD VIDEO → Controleer het regiocodenummer van de disc (bladzijde 3). • “NO PLAY” verschijnt op het displayvenster. De geplaatste disc kan niet met dit systeem worden afgespeeld. → Controleer het disctype (bladzijde 3). • Het kinderslot (restrictieniveau) is geactiveerd (bladzijde 30).

Met betrekking tot beelden 7 Er verschijnt geen beeld. • Het videosnoer is niet goed aangesloten. → Bladzijde 11 • U heeft een verbinding met zowel de component-videoaansluiting als S-videoaansluiting gemaakt. → Gebruik slechts een van deze aansluitingen (bladzijde 11).

7 Beeld is vervormd. • U heeft een videorecorder tussen het hoofdtoestel en de TV aangesloten. → Verbind het hoofdtoestel direct met de TV (bladzijde 11). • Dit systeem is met een niet-progressieve TV verbonden maar de aftastfunctie voor DVD is op “PROGRESSIVE” gesteld. → Stel de “INTERLACE” aftastfunctie in (bladzijde 26).

Ter referentie 7 Schermformaat is abnormaal. • Het schermformaat is niet juist ingesteld. → Stel “MONITOR TYPE” juist, in overeenstemming met uw TV in (bladzijde 29).

7 Het TV-scherm wordt donker. • U heeft “SCREEN SAVER” geactiveerd. → Indien geactiveerd, drukt u op een willekeurige toets (bladzijde 29).

7 Het scherm kan niet worden veranderd. • De progressieve functie heeft uitsluitend effect op de component-videouitgang.

Met betrekking tot het geluid 7 Geen geluid. • De luidsprekers zijn niet juist aangesloten. → Bladzijde 9 • Geluid wordt gedempt. → Bladzijde 16 • “NO AUDIO” verschijnt op het displayvenster. De geplaatste disc is mogelijk een illegaal kopie. → Controleer bij de plaats van aankoop van de disc.

7 Geluid is zwak in vergelijking met TV of video. • “DVD LEVEL” is op “NORMAL” gesteld. → Kies een andere instelling dan “NORMAL” (bladzijde 26).

7 Geluid wordt vervormd. • Het volume is te hoog. → Verlaag het volume (bladzijde 16).

7 Geen geluid via de subwoofer. • “SUBWOOFER” is op “OFF” gesteld. → Druk op S.WFR OUT om in te schakelen (bladzijde 10).

7 Geen geluid via de USB-aansluiting. • Ruis en statische elektriciteit kunnen het geluid via de USB-aansluiting hinderen of blokkeren. Voer in dat geval het volgende uit: → Ontkoppel de USB-kabel en sluit weer aan → Start de muziek-software op uw PC opnieuw → Schakel het systeem even uit en vervolgens

Met betrekking tot de radio 7 Geluidsontvangst wordt gestoord/Geen ontvangst. • De antenne is niet goed aangesloten. → Sluit de antenne goed aan (bladzijde 8).

EX-D1[E]NL.book Page 43 Wednesday, March 2, 2005 9:41 PM Taalcodes Overige 7 Taal van geluid of ondertitels kan niet worden veranderd. • De disc heeft slechts één taal. → U kunt niet van taal veranderen indien er slechts een enkele taal op de disc is opgenomen (bladzijde 24).

7 Geen ondertitels. • De disc heeft geen ondertitels. → AMet een DVD-VIDEO zonder ondertitels kunnen geen ondertitels worden getoond. • U heeft “OFF” voor de ondertitels gekozen. → Voer een taal in (bladzijde 29). • Er worden mogelijk geen ondertitels getoond voor of na punt A of B bij herhaalde weergave van A-B.

7 Disc kan niet worden uitgeworpen. • De lade is vergrendeld. → Bladzijde 41

7 “LR ONLY” wordt op het displayvenster getoond (voor een DVD-AUDIO). • Het terugmengen van multikanaal geluid is voor het spelende fragment verboden en derhalve wordt het geluid van het linker- en rechterkanaal direct weergegeven (dit is normaal).

Indien het systeem onjuist functioneert ook al heeft u de hiervoor beschreven punten opgevolgd Veel functies van dit systeem worden door een microcomputer gestuurd. Indien een druk op een toets niet de normale respons geeft, moet u de stekker uit het stopcontact trekken en even wachten alvorens de stekker weer in het stopcontact terug te steken.

230 V wisselstroom, 50 Hz 25 W (tijdens werking) 1,0 W (tijdens standby) 3,0 kg 150 mm x 152 mm x 246 mm

Kleursysteem: PAL Horizontale resolutie: 500 lijnen Composiet x 1: 1,0 V (p-p)/75 Ω, synchronisatie negatief S-video x1: Y uitvoer: 1,0 V (p-p)/75 Ω, synchronisatie negatief C uitvoer: 0,3 V(p-p)/75 Ω Component x 1: Y uitvoer: 1,0 V(p-p)/75 Ω PB/PR uitvoer: 0,7 V(p-p)/75 Ω

Luidspreker: Frequentierespons: Vermogencapaciteit: Impedantie: Geluidsdrukniveau: Afmetingen (B x H x D): Gewicht:

87,50 MHz t/m 108,00 MHz 75 Ω- Ongebalanceerd type 522 kHz t/m 1 629 kHz Externe antenne-ingang (ringantenne)

Full range 1-weg bass-reflex type Magnetisch afgeschermd 8 cm hoornvormig x1 55 t/m 20 000 Hz 30 W 4Ω 80 dB/W • m 120 mm x 151 mm x 241 mm 1,8 kg per stuk

Audio-uitgang Analoge geluidsuitgang: Luidsprekers x2 Uitgangsvermogen: (IEC 268-3) Geschikte impedantie: Hoofdtelefoon x1: Geschikte impedantie: Subwoofer x1: Digitale geluidsuitgang: Optisch x1:

36 W (18 W+18 W) bij 4 Ω (10% THD) 4 Ω t/m 16 Ω 11 mW/32 Ω 16 Ω t/m 1 kΩ 500 mVrms/10 kΩ –21 dBm t/m –15 dBm

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.
