GEBRUIKSAANWIJZING UX-GP1E JVC

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel dit toestel niet bloot aan regen of vocht.

ATTENZIONE

In beide standen van de Ⓔ/l toets is de speler niet volledig losgekoppeld van de stroomvoorziening.

Ontkoppel het netsnoer om de stroom geheel uit te schakelen (het STANDBY-lampje gaat uit).

De hoofdspanningsstekker, spanning-uitschakelaar of een adapter wordt voor het ontkoppelen gebruikt en deze moet altijd gemakkelijk bedienbaar zijn.

- Met het toestel standby geschakeld, licht het STANDBY lampje rood op.

- Met het toestel ingeschakeld, is het STANDBY lampje gedoofd.

U kunt de stroom standby en inschakelen met de afstandsbediening.

ATTENZIONE

Batterij mag niet worden blootgesteld aan extreme hitte, zoals zonnestraling vuur of dergelijke.

Attenzione

• Zorg dat u de ventilatieopeningen en -gaten niet afsluit.
  (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.)
• Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
• Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen.
• Stel dit apparaat niet bloot aan regen, vocht, drupwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

ATTENZIONE

Voorzichtig: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1. Voorkant: Geen belemmeringen en voldoende ruimte.
2. Zijkanten/boven-/onderkant: Geen belemmeringen plaatsen in de hieronder aangegeven zones.
3. Onderkant: Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Informatie voor gebruikers over het verwijderen van oude apparatuur en batterijen

Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood bevat.

[Europese Unie]

Deze symbolen geven aan dat de elektrische en elektronische apparatuur en de batterij met dit symbool aan het einde van hun levensduur niet mogen worden weggegooid als algemeen huishoudelijk afval. De producten moeten in de plaats daarvan worden afgegeven bij de toepasselijke inzamelpunten voor de recycling van elektrische en elektronische apparatuur en batterijen voor een gepaste behandeling, recuperatie en recycling in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EG en 2006/66/EG.

Door deze producten op de juiste manier weg te gooien, helpt u mee aan het behoud van de natuurlijke bronnen en helpt u bij het voorkomen van potentiële negatieve effecten op het milieu en de menselijke gezondheid die anders kunnen worden veroorzaakt door een inadequate afvalverwerking van deze producten.

Voor meer informatie over de inzamelpunten en het recyclen van deze producten, kunt u contact opnemen met uw lokaal gemeentebestuur, het afvalverwerkingsbedrijf voor huishoudelijk afval of de winkel waar u het apparaat hebt gekocht.

In overeenstemming met de nationale wetgeving, kunnen boeten worden opgelegd voor ongeoorloofde afvalverwijdering.

[Zakelijke gebruikers]

Als u dit product wilt weggooien, kunt u onze webpagina http://www.jvc.eu/ bezoeken voor meer informatie over de terugname van het product.

[Overige landen buiten M Europese Unie]

Deze symbolen zijn alleen geldig in de Europese Unie.

Als u deze items wilt weggooien, moet u dat doen in overeenstemming met de toepasselijke nationale wetgeving of andere voorschriften in uw land voor de behandeling van oude elektrische en elektronische apparatuur en batterijen.

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Duitsland

Gentile Cliente.

Hartelijk dank voor de aanschaf van dit JVC-product! Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

Voorzorgen

Installeren

• Installeer op een vlakke, droge plaats die niet te warm of te koud wordt—tussen 5°C en 35°C.
• Installeer het systeem op een plaats die goed kan worden geventileerd zodat het systeem niet oververhit kan raken.

Installeer het systeem NIET in de buurt van warmtebronnen of op plaatsen die aan het directe zonlicht, overmatig stof of trillingen onderhevig zijn.

• Zorg dat er voldoende afstand tussen het systeem en de TV is.
• Voorkom storing met de TV en houd de luidsprekers derhalve uit de buurt van de TV.

Stroombron

- Houd altijd de stekker vast en trek niet aan het netsnoer om het systeem van het stopcontact te ontkoppelen.

Raak het netsnoer NIET met natte handen aan.

Condensvorming

In de volgende gevallen kan er condens op de lenzen in het systeem worden gevormd:

• Vlak nadat de verwarming in een ruimte is aangezet.
• In een vochtige ruimte.
• Indien het systeem direct van een koude naar een warme ruimte wordt verplaatst.

Het systeem functioneert dan mogelijk onjuist. Laat het systeem in dat geval een paar uur ingeschakeld totdat het vocht is verdampt, trek de stekker uit het stopcontact en steek vervolgens de stekker weer in het stopcontact.

Let voor de veiligheid goed op het volgende:

• Zorg dat er een goede ventilatie rond het hoofdtoestel is. Het systeem kan oververhit raken en worden beschadigd door een slechte ventilatie.
• Blokkeer de ventilatie-openingen of gaten NIET. Indien door een krant, doek, etc. geblokkeerd, kan hitte mogelijk niet goed worden afgevoerd.

Overige

- Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop alvorens verder gebruik indien er een metalen voorwerp of vloeistof in het systeem terecht is gekomen.

Demonteer het systeem NIET. Er zijn geen door de gebruiker te repareren onderdelen in het systeem.

- Trek de stekker van het netsnoer uit het stopcontact indien u het systeem voor langere tijd niet gaat gebruiken.

Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien het systeem verkeerd functioneert.

Meer over deze gebruiksaanwijzing

Om deze gebruiksaanwijzing eenvoudig en gemakkelijkte-begrijpen te houden, hebben wij de volgende methodes gebruikt:

• Bedieningen met toetsen en regelaars worden als hieronder getoond uitgelegd. In deze gebruiksaanwijzing wordt voornamelijk de bediening met de afstandsbediening beschreven; u kunt echter ook de toetsen en regelaars op het hoofdtoestel gebruiken indien deze dezelfde (of gelijkwaardige) namen en markeringen hebben.
• Bepaalde gerelateerde tips en opmerkingen worden later in de “Wat meer uitleg over dit systeem” en “Oplossen van problemen”, gedeelten beschreven, en niet in het gedeelte dat de bediening zelf beschrijft. Ga naar deze gedeelten voor antwoorden indien u meer over een bepaalde functie wilt weten of twijfelt over de werking van een functie.

	Toont dat u kort op de toets drukt.
	Toont dat u kort en herhaaldelijk op de toets drukt totdat de gewenste optie is gekozen.
	Toont dat u op een van de toetsen drukt.
	Toont dat u de toets een aantal seconden ingedrukt houdt.· Het cijfer in de pijl toont het aantal in te drukken seconden (in dit voorbeeld, 2 seconden).· Indien er geen cijfer in de pijl wordt getoond, houdt u de toets ingedrukt totdat de procedure geheel is uitgevoerd of het gewenste resultaat is verkregen.
	· Toont dat u de regelaar naar de aangegeven richting(en) draait.

	Toont dat deze bediening uitsluitend met de afstandsbediening kan worden uitgevoerd.
	Toont dat deze bediening uitsluitend met de toetsen en regelaars op het hoofdtoestel kan worden uitgevoerd.

Starten 3

Stap 1: Uitpakken 3

Stap 2: Plaatsen van batterijen in de afstandsbediening .... 3

Stap 3: Aansluiten ....4

Display-indicators 5

Dagelijkse bediening—Weergave ...... 6

Luisteren naar de FM-radio 7

Discs afspelen 8

Afspelen van een cassette 9

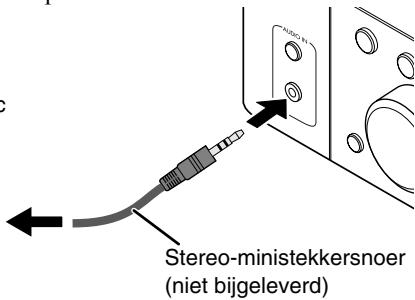

Afspelen van een externe apparatuur 9

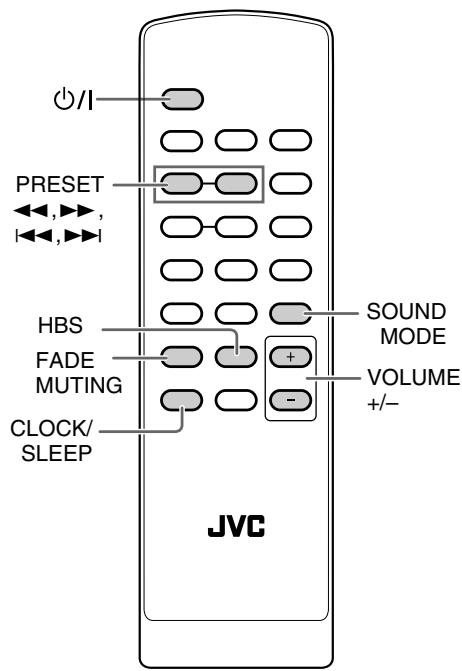

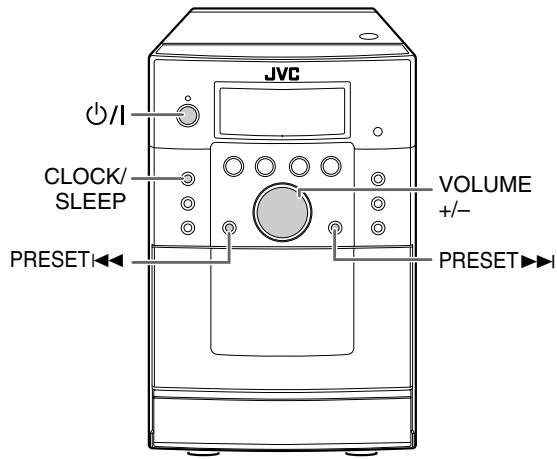

Dagelijkse bediening—Instellen van het geluid & overige 10

Instellen van het volume 10

Instellen van het geluid 10

Instellen van de klok 11

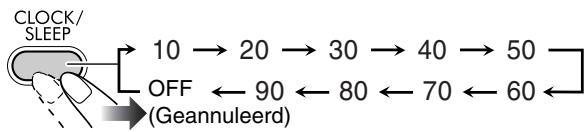

Automatisch uitschakelen van de stroom— Inslaaptimer .... 11

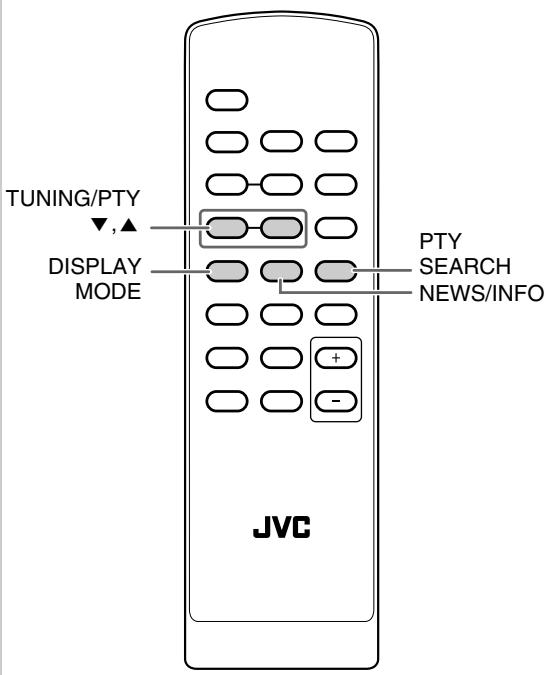

Geavanceerde bediening voor de radio ...... 12

Ontvangst van FM-zenders met Radio Data Systeem..... 12

Opzoeken van een programma met PTY-codes 13

Tijdelijk automatisch overschakelen naar een programma van uw keuze .... 13

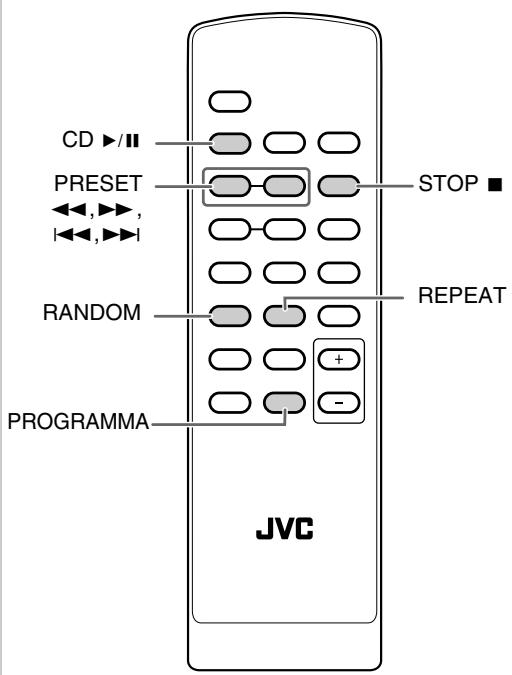

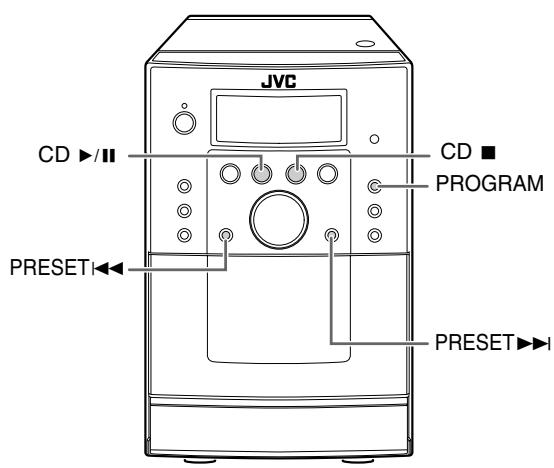

Geavanceerde bediening voor disc .... 14

Programmeren van de weergavevolgorde— Geprogrammeerde weergave .... 14

Afspelen in een willekeurige volgorde—Willekeurige weergave .... 15

Herhaald afspelen—Herhaalde weergave 15

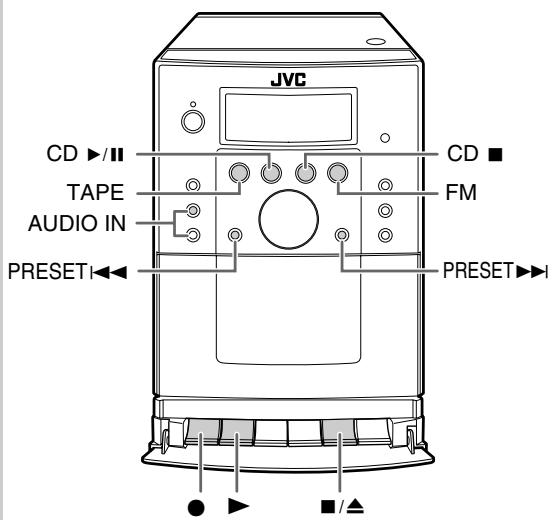

Bediening voor opname 16

Opname van een FM-uitzending 16

Opname van een disc 17

Opname van een externe apparatuur 17

Wissen van een band 17

Extra informatie .... 18

Wat meer uitleg over dit systeem 18

Oplossen van problemen 18

Onderhoud 19

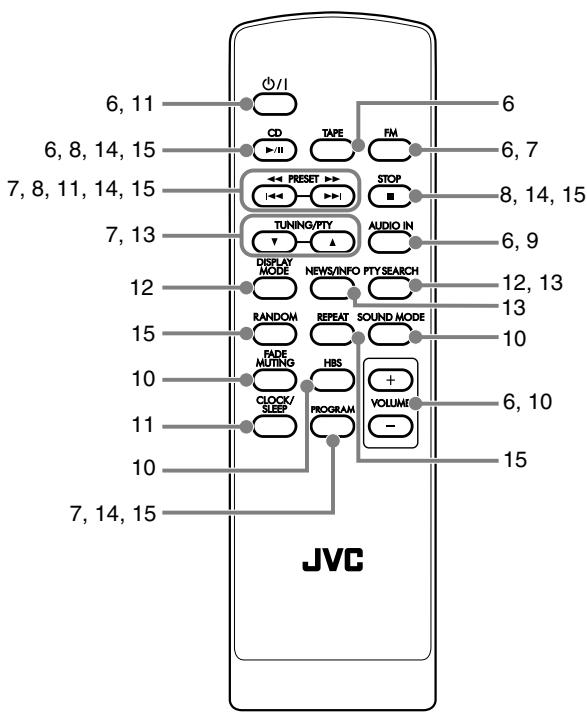

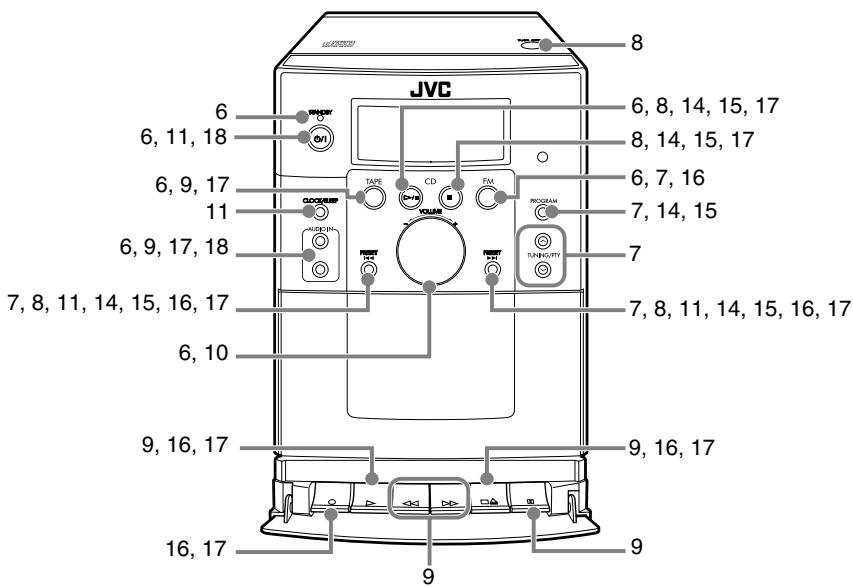

Toetsen en regelaars 20

Starten

Stap 1: Pak het systeem uit en controleer de accessoires.

Stap 2: Plaats batterijen in de afstandsbediening.

Stap 3: Verbind de FM-antenne en luidsprekers (zie bladzijde 4).

FM COAXIAL 75W ANTENNA

Steek als laatste de stekker in een stopcontact.

U kunt het systeem nu gebruiken.

Stap 1: Uitpakken

Controleer na het uitpakken dat u alle volgende onderdelen heeft. Het tussen haakjes aangegeven cijfer toont het bijgeleverde aantal van de onderdelen.

- FM-antenne (1)

- Afstandsbediening (1)

- Batterijen (2)

Raadpleeg direct de plaats van aankoop indien er iets ontbreekt.

Stap 2: Plaatsen van batterijen in de afstandsbediening

Plaats de batterijen met de (+ en −) polen in de juiste richting in de afstandsbediening.

- Als de afstandsbediening minder goed begint te functioneren, vervangt u beide batterijen.

1

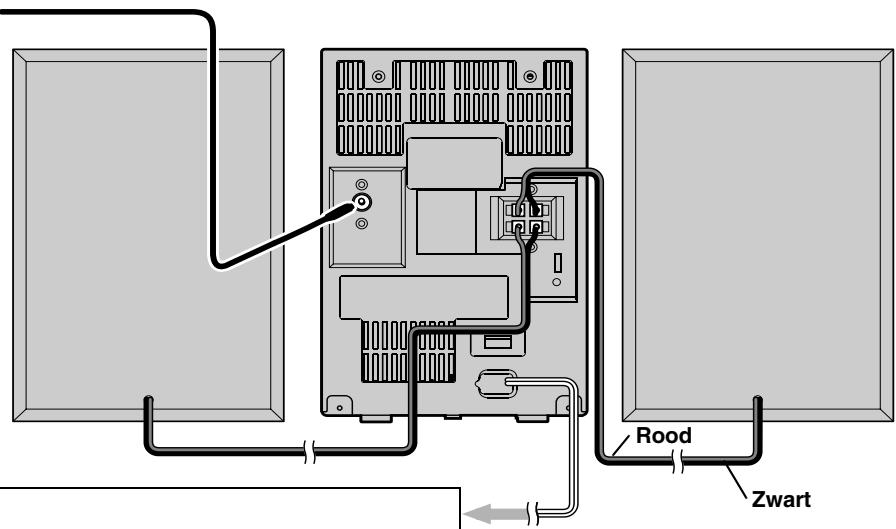

Schakel de stroom van alle componenten uit alvorens verbindingen te maken.

FM-antenne (bijgeleverd)

Strek uit voor een optimale ontvangst.

Rood Zwart

Naar een stopcontact

Steek de stekker van het netsnoer pas in een stopcontact nadat alle verbindingen zijn gemaakt.

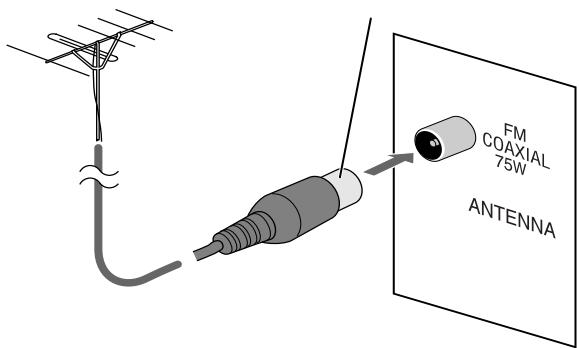

Voor een betere FM-ontvangst

FM- buitenantenne

Ontkoppel de bijgeleverde FM-antenne en verbind een FM-buitenantenne met gebruik van een 75 Ω draad met coaxiale stekker (niet bijgeleverd).

FM COAXIAL 75W ANTENNA

- Zorg dat de antennegeleiders geen contact maken met andere aansluitingen, snoeren en het netsnoer. Houd de antenne tevens uit de buurt van metalen onderdelen van het systeem, snoeren en het netsnoer. De ontvangst wordt anders mogelijk slechter.

U kunt met dit systeem geen AM-uitzendingen ontvangen.

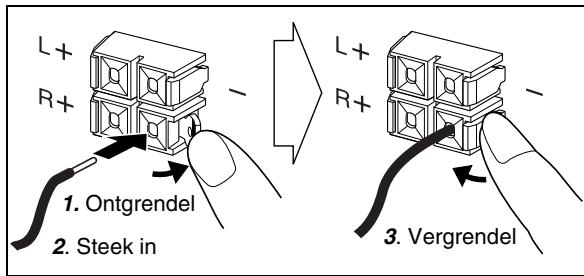

Aansluiten van de luidsprekersnoeren

Controleer dat beide luidsprekers juist en stevig zijn aangesloten.

L+ R+ 1. Ontgrendel 2. Steek in L+ R+ 3. Vergrendel

Verbind de luidsprekersnoeren in overeenstemming met de polariteit van de luidsprekeraansluitingen: Het zwarte snoer met (−), en het rode snoer met (+).

• Verbind NIET meer dan één luidspreker met iedere aansluiting.
• Zorg dat de geleiderdraden van de luidsprekersnoeren GEEN contact maken met andere metalen onderdelen van het systeem.

memo

- Indien de luidsprekersnoeren met vinyl zijn bedekt, moet u een stukje vinyl verwijderen door het te draaien zodat de uiteinden van de luidsprekersnoeren blootliggen.

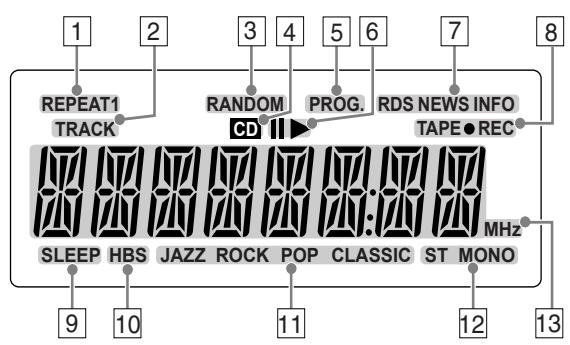

De aanduidingen op het display geven u informatie tijdens bediening van het systeem.

Zorg dat u alvorens het systeem te bedienen weet welke indicators en hoe deze op het display oplichten.

Aanduidingen op het hoofddisplay FM-tuner:

F-11 87.50MHz Frequentie

Audio-CD:

- Tijdens weergave:

TRACK Fragmentnummer Verstreken weergavetijd

- Wanneer de weergave is gestopt:

TRACK 1 1 4 4 7 4 Totaal aantal fragmenten Totale weergavetijd

Casette:

• Tijdens weergave van een tape:

TAPE

1 REPEAT-functie indicators (REPEAT1/REPEAT)

- Lichten op wanneer de herhaalde weergavefunctie wordt geactiveerd.

2 TRACK-indicator

- Licht op wanneer CD is geselecteerd.

3 RANDOM-indicator

- Licht op wanneer de willekeurige weergavefunctie wordt geactiveerd.

4 CD-indicator

- Licht op wanneer een audio-CD wordt herkend.

5 PROG (Programma)-indicator

- Licht op wanneer een voorkeurzender is gekozen.

- Licht op wanneer de geprogrammeerde weergavefunctie wordt geactiveerd.

6 Weergave/pauze-indicators

- : Licht op wanneer een disc wordt afgespeeld.

- II: Licht op wanneer de weergave van een disc wordt gepauzeerd.

7 Radio Data Systeem indicators

• RDS: Licht op wanneer op een FM-zender met Radio Data Systeem-signalen wordt afgestemd.
• NEWS/INFO:

– Licht op en toont het huidige gekozen programmatype voor PTY-standbyontvangst.

–Knippert wanneer automatisch met PTY-standbyontvangst op een programma wordt afgestemd.

8 Indicator voor bediening cassette

• TAPE: Licht op wanneer een band wordt gewist.
- REC: Licht op tijdens opname.

9 SLEEP indicator

- Licht op wanneer de inslaaptimer wordt geactiveerd.

10 HBS-indicator

- Licht op wanneer HBS (Hyper Bass Sound)-functie is geactiveerd.

11 SOUND MODE-indicator

- Licht op wanneer een van de geluidsfuncties wordt geactiveerd.

12 FM-ontvangstindicator

• MONO: Licht op wanneer de FM-monofunctie is geactiveerd.
• ST: Licht op wanneer een FM-stereozender met voldoende signaalsterkte is afgestemd.

13 Frequentie indicator

- Licht op en toont de FM-frequentie.

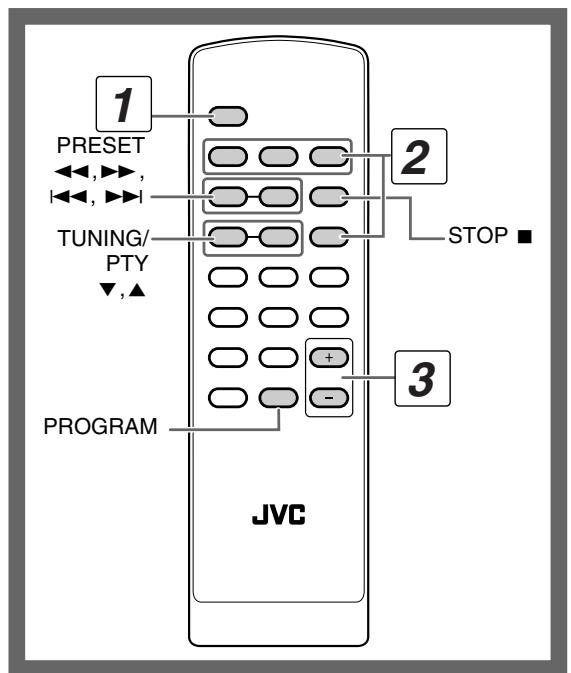

Dagelijkse bediening—Weergave

Het STANDBY-lampje op het hoofdtoestel schakelt uit.

2 Kies de bron.

De weergave start automatisch indien de gekozen bron gereed staat.

• Druk op ▶ op het hoofdtoestel om de weergave te starten indien u TAPE als bron heeft gekozen. (Zie bladzijde 9.)
• Indien u AUDIO IN heeft gekozen, moet u de weergave met de externe apparatuur starten.

3 Stel het volume in.
4 Bedien de gewenste bron als later uitgelegd.

Uitschakelen (standby) van het systeem

Het STANDBY-lampje op het hoofdtoestel licht op.

- Tijdens standby wordt ook nog een kleine hoeveelheid stroom verbruikt.

Schakel het systeem NIET uit (standby) met het volume nog in een zeer hoge stand gesteld; Een plotseling hard geluid zou namelijk uw gehoor en/of de luidsprekers kunnen beschadigen wanneer u later het systeem weer inschakelt of de weergave start.

Luisteren naar de FM-radio

U kunt met dit systeem geen AM-uitzendingen ontvangen.

Kiezen van FM

Afstemmen op een zender

Terwijl FM gekozen...

Het zenderzoeken start en de frequentie-aanduiding begint op het display te veranderen.

Het zoeken stopt zodra op een zender (frequentie) met voldoende signaalsterkte is afgestemd.

Om het zoeken handmatig te stoppen, drukt u op een van de toetsen.

- De frequentie verandert stap-voor-stap wanneer u herhaaldelijk op de toets drukt.

Indien de ontvangen FM-zender slecht klinkt

De ontvangst wordt verbeterd maar het stereo-effect gaat echter verloren.

De MONO indicator licht op.

Voor het weer herstellen van het stereo-effect, drukt u nogmaals op FM.

Vastleggen van zenders

U kunt 20 FM-zenders als voorkeurzenders vastleggen.

1 Stem af op de zender die u als voorkeurzender wilt instellen.
2 Activeer de functie voor voorkeurnummers.

PROGRAM 0.1 8750MHz

• Voltooi de volgende procedure terwijl de aanduiding op het display knippert.
  3 Kies een voorkeurnummer voor de vast te leggen zender.

4 Leg de zender vast.

Afstemmen op een voorkeurzender

1 Kiezen van FM.

2 Kies het voorkeurnummer van de vastgelegde zender.

De PROG-indicator licht op het display op.

Discs afspelen

Dit systeem kan de volgende disctypes weergeven.

• Audio-CD
• CD-R/CD-RW (opgenomen met het Audio CD-formaat)

Audio-CD	CD-R	CD-RW

- Dit systeem speelt bepaalde bestanden mogelijk niet af, ook al is het formaat als hierboven aangegeven.

Voorzorgen voor weergave van DualDisc De niet-DVD kant van een “DualDisc” voldoet niet aan de “Compact Disc Digital Audio” standaard. Het gebruik van de niet-dvd kant van een “DualDisc” met dit toestel wordt afgeraden.

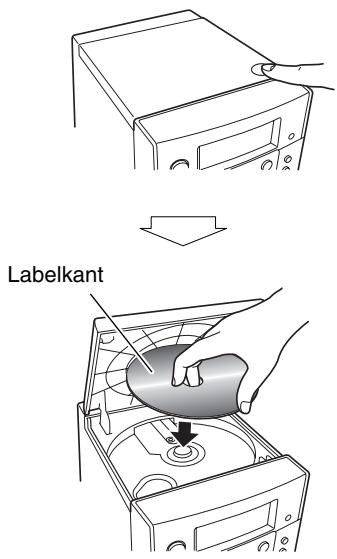

Plaatsen van een disc

- U kunt een disc plaatsen tijdens weergave van een andere bron.

Labelkant

Afspelen van een disc

Starten:	Pauzeren:	Stoppen:
	--Druk nogmaals om weer te starten.

Kiezen van een fragment

Kiezen van het volgende fragment.

Kiezen van het voorgaande fragment.

Opzoeken van een bepaald gedeelte

Houd tijdens weergave van een disc ingedrukt totdat het gewenste gedeelte is bereikt.

Snel-voorwaarts van fragment.

Snel-achterwaarts van fragment.

Afspelen van een cassette

Plaatsen van een cassette

U kunt type I cassettes afspelen.

1 Open de afdekking.

Met de tapezijde naar beneden ge

4 Sluiten.

- Druk op ■/▲ om het deck te openen.

Afspelen van een cassette

1 Kies "TAPE" als bron.

2 Start de weergave.

Starten:	Pauzeren:	Stoppen:
	Druk nogmaals om weer te starten.

Opzoeken van een bepaald gedeelte

Tijdens weergave van een cassette...

Spoel de band snel vooruit. De tape terugspoelen.

Voor het voortzetten, drukt u op ▶.

Afspelen van een externe apparatuur

Verbinden van een externe apparatuur

Met gebruik van een stereo-ministekkersnoer (niet bijgeleverd) kunt u een apparatuur met analoge audio-uitgangsaansluitingen verbinden, bijvoorbeeld een draagbare audiospeler.

Draagbare audiospeler, etc

Stereo-ministekkersnoer (niet bijgeleverd)

BELANGRIJK

- Stel het volume altijd in de “VOL MIN” stand alvorens de externe apparatuur aan te sluiten of te ontkoppelen.

Kiezen van AUDIO IN

Dagelijkse bediening—Instellen van het geluid & overige

Afstandsbediening

I/ PRESET ←←,→→, ←←,→→ HBS FADE MUTING CLOCK/ SLEEP SOUND MODE +VOLUME +/-JVC

Hoofdtoestel

JVC I CLOCK/ SLEEP VOLUME +/- PRESET←← PRESET►→

Instellen van het volume

U kunt het volume instellen van niveau 0 (“VOL MIN”) tot niveau 31 (“VOL MAX”).

Afstandsbediening:	Hoofdtoestel:

Snel dempen van het geluid

Voor het weer herstellen van het geluid, drukt u nogmaals of stelt u het volumeniveau in.

Instellen van het geluid

Versterken van de lage tonen—HBS

Met Hyper-Bass Sound wordt het geluid met krachtige lage tonen weergegeven.


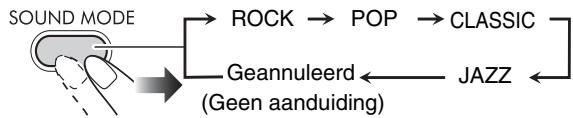

Kiezen van een geluidsfunctie

U kunt een van de vier SEA (Sound Effect Amplifier)-functies kiezen.

ROCK	De lage en hoge frequenties worden versterkt.
POP	Geschikt voor zang.
CLASSIC	Geschikt voor klassieke muziek.
JAZZ	De lage frequenties worden voor jazzmuziek versterkt.
Geen aanduiding	Er wordt geen geluidseffect toegepast.

Instellen van de klok

- U kunt de klok uitsluitend instellen terwijl het systeem is uitgeschakeld (standby geschakeld).

1 Schakel het systeem uit (standby).

2 Activeer de functie voor het instellen van de klok.

2 sec.

0:10

3 Stel het uur in.

4 Stel de minuut in.

De ingebouwde klok start.

Controleren van de huidige tijd tijdens weergave

De tijd wordt een paar seconden getoond.

Indien er een stroomonderbreking is

De instellingen van de klok gaan verloren en “0:00”

knippert. U moet de klok opnieuw instellen.

Automatisch uitschakelen van de stroom

—Inslaaptimer

1 Activeer de inslaaptimerfunctie.

2 sec.

2 Voer de tijd in (in minuten).

Controleren van de resterende tijd tot de uitschakeltijd

2 sec.

- U kunt de uitschakeltijd veranderen door herhaaldelijk op de toets te drukken.

Geavanceerde bediening voor de radio

Afstandsbediening

TUNING/PTY ▼,▲ DISPLAY MODE PTY SEARCH NEWS/INFO JVC

Ontvangst van FM-zenders met

Radio Data Systeem

Radio Data Systeem kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden.

- De RDS indicator licht op wanneer het systeem op een FM zender heeft afgestemd die Radio Data Systeem service levert.

Met dit systeem kunt u de volgende soorten Radio Data Systeem-signalen ontvangen.

PS (Programma Service)	Toont de algemeen bekende zendernamen.
PTY (Programma Type)	Toont het soort programma dat wordt uitgezonden.
RT (RadioTekst)	Toont tekstmededelingen die door de zender worden uitgezonden.
Enhanced Other Networks	Levert informatie over de soorten programma’s die door Radio Data Systeem-zenders van verschillende netwerken worden uitgezonden.

Tonen van Radio Data Systeem-informatie

Tijdens het luisteren naar een FM-zender...

PS	De zendernamen worden getoond. “NO PS” verschijnt indien er geen signaal wordt ontvangen.
PTY	Het type van het ontvangen programma wordt getoond. “NO PTY” verschijnt indien er geen signaal wordt ontvangen.
RT	De door de zender uitgezonden tekstmededelingen worden getoond. “NO RT” verschijnt indien er geen signaal wordt ontvangen.

Opzoeken van een programma met

PTY-codes

U kunt een bepaald soort programma van de voorkeurzenders gemakkelijk opzoeken (zie bladzijde 7) door de PTY-code te specificeren.

Opzoeken van een programma met gebruik van de PTY-codes

1 Tijdens het luisteren naar een FM-zender...

PTY SEARCH

2 Kies een PTY-code.

NEWS

3 Start het zoeken.

PTY SEARCH

SEARCH

Het systeem zoekt de 20 vastgelegde FM-zenders af, stopt wanneer het gekozen programma is gevonden en stemt op die zender af.

• “NO FOUND” verschijnt afwisselend op de display indien er geen programma werd gevonden.
• Druk tijdens het zoeken op PTY SEARCH om het zoeken voortijdig te stoppen.

Verder zoeken nadat is gestopt bij een ongewenste zender

Druk nogmaals op PTY SEARCH wanneer de aanduidingen op het display knipperen.

Tijdelijk automatisch overschakelen naar

een programma van uw keuze

Met de Enhanced Other Networks functie kan met het systeem tijdelijk naar een vastgelegde FM-zender worden overgeschakeld die een gewenst programma uitzendt (NEWS of INFO).

- Deze functie werkt tijdens het luisteren naar een FM-zender die de vereiste signalen uitstuurt.

Tijdens het luisteren naar een FM-zender...

NEWS	Nieuws.
INFO	Programma dat advies over diverse onderwerpen levert.

Werking van de Enhanced Other Networks functie:

GEVAL 1

Indien een zender niet het door u gekozen programma uitzendt

Het systeem blijft op de huidige zender afgestemd.

Indien een zender een door u gekozen programma start uit te zenden, schakelt het systeem automatisch naar die zender over.

De indicator van de NEWS/INFO begint te knipperen.

Na het programma schakelt het systeem terug naar de zender die hiervoor werd ontvangen, maar de functie blijft echter geactiveerd (de indicator stopt te knipperen en licht continu op).

GEVAL 2

Indien de zender waarop is afgestemd het door u gekozen programma uitzendt

De indicator van de NEWS/INFO begint te knipperen.

Na het programma stopt de indicator te knipperen (de functie blijft geactiveerd).

Geavanceerde bediening voor disc

Afstandsbedienings

CD ▶/II PRESET ←◀,▶▶, ←◀,▶▶I RANDOM PROGRAMMA STOP ■ REPEAT + - JVC

Hoofdtoestel

JVC CD ▶/II CD ■ PROGRAM PRESET◀ PRESET▶I

Programmeren van de weergavevolgorde

—Geprogrammeerde weergave

U kunt de volgorde bepalen voor het afspelen van fragmenten (maximaal 32) voordat u de weergave start.

- U kunt geprogrammeerde fragmenten herhalen door op REPEAT te drukken.

1 Kies "CD" als bron en stop vervolgens de weergave.

CD STOP

2 Activeer de geprogrammeerde weergave.

TRACK -- CD PRO 1

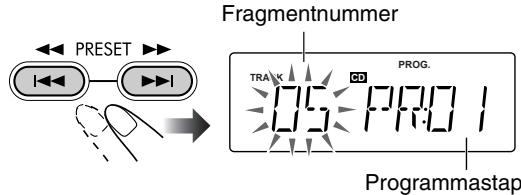

3 Kies de gewenste fragmenten voor geprogrammeerde weergave.

PRESET Fragmentnummer TRA.K PROG. 05 17:00 1 Programmastap

4 Bevestig de keuze.

TRACK -- PROG. PPO2 De volgende programmastap wordt getoond

5 Herhaal stappen 3 en 4 voor het programmeren van andere fragmenten.

6 Start de weergave.

De door u gekozen fragmenten worden nu in de geprogrammeerde volgorde afgespeeld.

Verspringen van fragment:	Pauzeren:	Stoppen:
	Druk nogmaals om weer te starten.

Controleren van het programma

Terwijl de PROG indicator op het display is opgelicht en de weergave is gestopt...

Veranderen van het programma

Terwijl de PROG indicator op het display is opgelicht en de weergave is gestopt...

Bewerken:

1 Druk herhaaldelijk op PROGRAM totdat de te veranderen programmastap op het display wordt getoond.
2 Voer stappen 3 en 4 op bladzijde 14 uit.

Toevoegen van stappen aan het programma:

1 Druk herhaaldelijk op PROGRAM totdat “--” wordt getoond.
2 Voer stappen 3 en 4 op bladzijde 14 uit.

Wissen van het hele programma:

De PROG-indicator dooft.

Het programma wordt tevens gewist door de volgende handelingen:

• Het openen van de CD-klep.
• Veranderen van de bron.
• Uitschakelen van het systeem.

Afspelen in een willekeurige volgorde—

Willekeurige weergave

U kunt alle fragmenten op de disc in willekeurige volgorde weergeven.

De weergave start nu in een willekeurige volgorde.

De willekeurige weergave stopt nadat alle fragmenten zijn afgespeeld.

Verspringen van fragment:	Pauzeren:
	Druk nogmaals om weer te starten.

Uitschakelen van willekeurige weergave

- U kunt de willekeurige weergave tevens stoppen door een druk op STOP ■.

Herhaald afspelen—Herhaalde

weergave

U kunt fragmenten herhaald afspelen.

REPEAT1	Herhalen van het huidige fragment.
REPEAT	Herhalen van alle fragmenten (of het programma tijdens geprogrammeerde weergave).

Bediening voor opname

Hoofdtoestel

JVC CD ▶/II TAPE AUDIO IN PRESET←◀ CD ■ FM PRESET▶◀ ● ▶ ■ /▲

BELANGRIJK

Het is mogelijk verboden om voorbespeelde cassettes, platen of discs zonder voorafgaande toestemming van de auteursrechthouder van de geluidsopname of video-opname, uitzending of kabelprogramma en daarmee verwante literaire, dramatische, muzikale of artistieke werken opnieuw op te nemen.

U kunt type I cassettes voor opname gebruiken.

Opname van een FM-uitzending

1 Plaats een voor opname geschikte cassette.

1. Open de afdekking


1. Druk op ■/▲

2. Steek in

Met de opnamekant naar de buitenkant gericht

De indicator ●REC verschijnt op de display.

Stoppen van de opname

Opname van een disc

1 Plaats een disc en een voor opname geschikte cassette.

- Indien de huidige bron niet CD is, moet u eerst op CD ▶/■ en dan op CD ■ drukken.

Opnemen met Program Play of Random Play Kies geprogrammeerde weergave (en maak een programma: zie bladzijde 14) of willekeurige weergave (zie bladzijde 15), en druk vervolgens op CD ▶/Ⅱ om de weergave te pauzeren.

Opname vanaf een bepaald fragment

Druk op |◀◀/▶▶| om het fragment te kiezen vanaf waar u de opname wilt starten.

2 Start de opname.

(Tegelijkertijd)

De weergave en opname starten vanaf het eerste fragment.

- Indien u tijdens weergave van een fragment op ● en ▶ drukt, wordt dit fragment opnieuw vanaf het begin afgespeeld en start de opname.

Stoppen van de opname

De opname stopt en de weergave wordt gepauzeerd.

• Druk op ● en ▶ om de opname opnieuw te starten.
• Druk op CD ■ om te opname te stoppen.

Wanneer het eind van de band wordt bereikt voordat de hele disc is afgespeeld, worden de opname en weergave gepauzeerd. Draai in dat geval de cassette om en start de opname opnieuw op een van de volgende manieren.

• Druk op ● en ▶ om de opname voort te zetten vanaf het punt waar de weergave werd gepauzeerd.
• Druk op ◀◀◀ en vervolgens op ● en ▶ om de opname voort te zetten vanaf het begin van het huidige fragment.

Opname van een externe apparatuur

1 Verbind een apparatuur en plaats een voor opname geschikte cassette.

- Verbinden van een externe apparatuur, zie bladzijde 9.

2 Kies AUDIO IN als bron en schakel de externe apparatuur in.

AUDIO IN

A--IN

3 Start de weergave van de externe apparatuur.

- Zie tevens de bij de externe apparatuur geleverde gebruiksaanwijzingen.

4 Start de opname.

(Tegelijkertijd)

De indicator ● REC verschijnt op de display.

Stoppen van de opname

Wissen van een band

U kunt de opname van een cassette wissen zodat u een lege band krijgt.

1 Plaats de te wissen cassette.

2 Kies "TAPE" als bron.

3 Start het wissen.

(Tegelijkertijd)

ERASE TAPE

Stoppen van het wissen

Extra informatie

Wat meer uitleg over dit systeem

Dagelijkse bediening—Weergave (zie bladzijden 6 t/m 9)

Luisteren naar de radio:

• Door een nieuwe zender onder een reeds bezet voorkeurnummer vast te leggen, wordt de hiervoor onder dat nummer voorkeurzender gewist.
• De vastgelegde voorkeurzenders worden na een paar dagen gewist wanneer u de stekker uit het stopcontact heeft getrokken of de stroom wordt onderbroken. U moet in dat geval de zenders opnieuw vastleggen.

Discs afspelen:

- U kunt geen “packet write” discs met dit systeem afspelen.

Afspelen van een cassette:

- Het gebruik van C-120 of langere cassettes wordt afgeraden. Deze bandjes lopen gemakkelijk in de aandrukrol en aandrijfas vast, en kunnen leiden tot een slechtere weergave.

Afspelen van een externe apparatuur:

- Indien de audio-uitgang van de apparatuur niet voor een stereo-ministekker geschikt is, moet u een stekkeradapter kopen zodat de stereo-ministekker met de audio-uitgang kan worden verbonden. Zie tevens de bij de apparatuur geleverde gebruiksaanwijzingen.

Dagelijkse bediening—Instellen van het geluid & overige (zie bladzijden 10 en 11)

Instellen van de klok:

• “0:00” knippert op het display totdat u de klok instelt.
• De klok loopt mogelijk 1 of 2 minuten per maand achter of voor. U moet in dat geval de klok opnieuw instellen.

Geavanceerde bediening voor disc (zie bladzijden 14 en 15)

Programmeren van de weergavevolgorde—

Geprogrammeerde weergave:

• “FULL” verschijnt op het display indien u probeert het 33ste fragment te programmeren.
• Uw invoer wordt genegeerd indien u probeert een niet op de disc aanwezig nummer te programmeren (wanneer u bijvoorbeeld fragment 14 van een disc met slechts 12 fragmenten kiest).

Bediening voor opname (zie bladzijden 16 en 17)

• Het opnameniveau wordt automatisch juist ingesteld. U kunt derhalve geluidsinstellingen maken zonder het opnameniveau te beïnvloeden.
• De cassette heeft een aanloopstrookje bij het begin waar niet op kan worden opgenomen. Spoel derhalve eerst voorbij het aanloopstrookje alvorens een opname te starten zodat u het begin van de opname niet zal missen.

Oplossen van problemen

Controleer de volgende lijst alvorens voor reparatie op te bellen indien u een probleem met uw systeem heeft.

Algemeen:

Instellingen of keuzes worden plotseling geannuleerd voordat u klaar bent.

⇒ Er is een tijdslimiet. Herhaal de procedure.

Bedieningen worden genegeerd.

⇒ De ingebouwde microprocessor functioneert mogelijk onjuist door externe elektrische interferentie. Trek de stekker uit het stopcontact en steek weer in het stopcontact.
Indien het probleem niet met deze procedure werd opgelost, schakel dan het systeem uit (standby) en houd vervolgens Ⓐ/I en AUDIO IN op het hoofdtoestel even ingedrukt totdat "RESET" op het display verschijnt. Wanneer u het systeem terugstelt, worden tevens de instellingen voor de klok en voorkeurzenders gewist. U moet deze instellingen dus opnieuw maken.

Systeem kan niet met de afstandsbediening worden bediend.

⇒ Er is mogelijk een obstakel tussen de afstandsbediening en de afstandsbedieningssensor op het systeem.
⇒ Richt naar de afstandsbedieningssensor op het voorpaneel.
⇒ Houd dichter bij het systeem.
⇒ De batterijen zijn leeg.

Er komt geen geluid uit de luidsprekers.

⇒ De luidsprekerverbindingen zijn ontkoppeld of verkeerd gemaakt (zie bladzijde 4).

Bediening voor de radio:

Uitzendingen zijn door ruis slecht te horen

⇒ De antenneverbindingen zijn ontkoppeld of verkeerd gemaakt.
⇒ De FM-antenne is niet goed uitgestrekt of geplaatst.

Bediening voor disc:

Disc wordt niet afgespeeld.

⇒ De disc is verkeerd om geplaatst. Plaats de disc met het label boven.

Geluid van disc wordt onderbroken.

⇒ De disc heeft krassen of is vuil.

Bediening voor opname:

Opname is onmogelijk.

⇒ De kleine lipjes van de cassette zijn verwijderd. Bedek de openingen met plakband.

Onderhoud

Voor een optimale werking van het systeem moet u uw discs en het mechanisme schoon houden.

Omgaan met discs

• Druk licht op de middenspil en houd de disc aan de randen vast om de disc uit het doosje te halen.
• Raak het spiegelachtige oppervlak van de disc niet aan en buig een disc niet.
• Voorkom dat een disc kromtrekt en plaats derhalve na gebruik terug in het doosje.
• Wees voorzichtig zodat er geen krassen op de disc komen.
• Stel discs niet aan het directe zonlicht, extreme temperaturen en vocht onderhevig.

Reinigen van een disc:

Veeg een disc met een zachte doek, vanaf het midden naar de rand in een rechte lijn schoon.

Omgaan met cassettes

• Trek eventuele speling in de band van een cassette strak door een potlood in een van de spoeltjes te steken en rond te draaien.
• Losse band wordt mogelijk uitgestrekt, afgesneden of loopt in het mechanisme vast.
• Wees voorzichtig en raak het bandoppervlak niet aan.
• Bewaar cassettes niet op de volgende plaatsen—stoffige plaatsen, in het directe zonlicht of op warme plaatsen, in vochtige ruimtes, op een TV of luidspreker of in de buurt van een magneet.

Behouden van een optimale opname- en weergavegeluidskwaliteit

• Reinig de koppen, geleidingswieltjes en aandrukrollers met een met alcohol bevochtigd wattenstaafje.
• Demagnetiseer de koppen indien nodig (met het systeem uitgeschakeld) met een kopdemagnetiseerder (verkrijgbaar in elektronicawinkels).

Beschermen van uw opname

Cassettes hebben twee kleine lipjes zodat opnames niet per ongeluk kunnen worden gewist of overschreven.

Voor het beschermen van uw opname, moet u deze lipjes verwijderen.

Bedek de openingen met plakband, om opnieuw op een beschermde tape te kunnen opnemen.

Reinigen van het systeem

- Verwijder vlekken met een zachte doek. Bevochtig een doekje met een in water opgelost neutraal schoonmaakmiddel, wring goed uit en reinig het systeem indien het zeer vuil is.

• Voorkom dat de kwaliteit van het systeem slechter wordt, het systeem wordt beschadigd of de verf gaat bladderen en let derhalve op het volgende:
• Veeg NIET met een harde, schurende doek af.
• Veeg NIET te hard.
• Veeg NIET met thinner of benzine schoon.
• Gebruik GEEN vluchtige middelen, bijvoorbeeld insectenspray, op het systeem.
  – Zorg dat rubber of plastic NIET te lang contact met het systeem maakt.

Technische gegevens

Versterkergedeelte

Uitgangsvermogen:

3 W per kanaal, min. RMS, aangedreven in 4 Ω bij 1 kHz met niet meer dan 10% totale harmonische vervorming. (IEC268-3)

Luidsprekers/Impedantie: 4 Ω – 8 Ω

Aansluiting

AUDIO IN:

Ingangsgevoeligheid/Impedantie 500 mV/50 kΩ

FM-tunergedeelte

Afstembereik:

87,50 MHz - 108,00 MHz

CD-speler

Signaal-tot-ruis verhouding:

60 dB

Wow en flutter:

Onmeetbaar

Cassettedeck

Frequentierespons

Normaal (type I): 125 Hz – 8 kHz

Wow en flutter: 0,35% (WRMS)

Algemeen

Stroomvereisten: 230 V\~, 50 Hz wisselstroom

Stroomverbruik: 18 W (tijdens gebruik)

1 W (tijdens standby)

Afmetingen (bij benadering):

140 mm × 209 mm × 208 mm

(B × H × D)

Gewicht (bij benadering): 2,2 kg

Luidsprekers

Type: 1-weg bass-reflex
Luidsprekerunits: 8 cm hoornvormig × 1
Impedantie: 4 Ω

Afmetingen (bij benadering):

135 mm × 209 mm × 175 mm

(B × H × D)

Gewicht (bij benadering): 1,2 kg per stuk

Bijgeleverde accessoires

Zie bladzijde 3.

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Toetsen en regelaars

Zie de aangegeven bladzijden voor het gebruik van de toetsen en regelaars.

Afstandsbediening

Hoofdtoestel
