Producttype	Mini-hifi-installatie
Merk	JVC
Model	UX-G210
Categorie	Mini-hifi-installatie
Afmetingen (hoofdeenheid)	150 mm × 175 mm × 211 mm (B × H × D)
Gewicht (hoofdeenheid)	2,1 kg
Afmetingen (luidsprekers)	140 mm × 173 mm × 170 mm (B × H × D) per stuk
Gewicht (luidsprekers)	1,2 kg per stuk
Voeding	230 V ~, 50 Hz
Stroomverbruik (werking)	25 W
Stroomverbruik (stand-by)	0,7 W
Uitgangsvermogen	5 W per kanaal RMS (4 Ω, 1 kHz, <10% THD)
Luidsprekers	1-weg, 10 cm conus, afgestemde basreflexpoort
Luidsprekerimpedantie	4 Ω
Tuner	Alleen FM
FM-bereik	87,50 MHz – 108,00 MHz
CD-speler	CD Audio, CD-R, CD-RW, MP3/WMA
USB-poort	USB 2.0 Full Speed, compatibel met massastorage, FAT16/FAT32, 5 V/500 mA
Aansluitingen	Audio-ingang (stereo mini-jack), hoofdtelefoonaansluiting
Audiofuncties	Hyper Bass Sound (HBS), geluidsmodi (JAZZ, ROCK, POP, CLASSIC), toetsenbord
Meegeleverde accessoires	FM-antenne, afstandsbediening, batterijen

Veelgestelde vragen - UX-G210 JVC

Hoe stel ik de klok in op de JVC UX-G210-installatie?

Zet de installatie uit (stand-by). Druk op CLOCK/SLEEP om de instelmodus te openen. Gebruik PRESET of |◀◀/▶▶| om de uren in te stellen, druk dan opnieuw op CLOCK/SLEEP voor de minuten. Na het instellen start de klok.

Hoe sla ik FM-zenders op?

Selecteer de bron FM en stem af op de gewenste zender. Druk op DISPLAY/PROGRAM om de voorinstelmodus te activeren. Gebruik de cijfertoetsen of |◀◀/▶▶| om een voorinstelnummer (1-20) te kiezen. Druk opnieuw op DISPLAY/PROGRAM om op te slaan.

Wat moet ik doen als er geen geluid uit de luidsprekers komt?

Controleer of de luidsprekers correct zijn aangesloten (rode draad op +, zwarte draad op -) en of de polariteit klopt. Zorg ervoor dat het volume niet op minimum staat of gedempt is (MUTING). Controleer ook of de juiste bron is geselecteerd.

Hoe maak ik het apparaat schoon?

Gebruik een zachte, droge doek. Bij vlekken licht bevochtigen met een verdunde neutrale zeepoplossing en daarna afnemen met een droge doek. Gebruik nooit verdunner, benzine of schurende middelen. Vermijd langdurig contact met rubber of plastic.

Kan ik mijn smartphone of MP3-speler aansluiten?

Ja, gebruik een stereo-minijackkabel (niet meegeleverd) om de audio-uitgang van uw apparaat aan te sluiten op de AUDIO IN-aansluiting aan de achterkant van de installatie. Zet het volume op minimum voordat u aansluit, selecteer dan de bron AUDIO IN op de installatie.

Hoe gebruik ik de slaaptimer?

Tijdens het afspelen drukt u op CLOCK/SLEEP om de modus te activeren. Druk herhaaldelijk om een duur te kiezen (10, 20, 30, 40, 50, 60, 70, 80, 90 minuten of UIT). De SLEEP-indicator gaat branden. De installatie schakelt na de gekozen tijd automatisch uit.

Wat is de HBS-modus (Hyper Bass Sound)?

De HBS-modus versterkt de lage frequenties voor een krachtiger geluid. Druk op de HBS-toets op de afstandsbediening of het apparaat om deze in te schakelen; de HBS-indicator gaat branden. Druk nogmaals om uit te schakelen.

Hoe speel ik MP3-bestanden af van een USB-stick?

Sluit de USB-stick aan op de USB MEMORY-poort aan de achterkant. Selecteer de bron USB MEMORY. Het afspelen start automatisch. Gebruik de toetsen |◀◀/▶▶| om een nummer te kiezen en TUNING/GROUP/PTY om van groep (map) te wisselen.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of er geen obstakel is tussen de afstandsbediening en de sensor op de installatie. Kom dichter bij het apparaat. Vervang de batterijen als ze leeg zijn. Als het probleem aanhoudt, trek dan de stekker een paar minuten uit het stopcontact en steek hem er weer in.

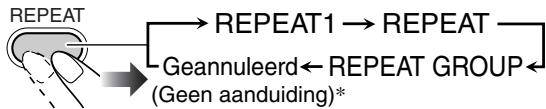

Hoe herhaal ik een nummer of een groep?

Tijdens het afspelen drukt u op REPEAT op de afstandsbediening. Voor een cd zijn de opties REPEAT1 (herhaalt één nummer) of REPEAT (herhaalt alle nummers). Voor MP3/WMA is er ook REPEAT GROUP (herhaalt de huidige groep). Druk meerdere keren om door de modi te bladeren.

GEBRUIKSAANWIJZING UX-G210 JVC

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel dit toestel niet bloot aan regen of vocht.

ATTENZIONE

In beide standen van de ⏻/l toets is de speler niet volledig losgekoppeld van de stroomvoorziening.

Ontkoppel het netsnoer om de stroom geheel uit te schakelen (het STANDBY-lampje gaat uit).

De hoofdspanningsstekker, spanning-uitschakelaar of een adapter wordt voor het ontkoppelen gebruikt en deze moet altijd gemakkelijk bedienbaar zijn.

- Met het toestel standby geschakeld, licht het STANDBY lampje rood op.

- Met het toestel ingeschakeld, is het STANDBY lampje gedoofd.

U kunt de stroom standby en inschakelen met de afstandsbediening.

ATTENZIONE

• Zorg dat u de ventilatieopeningen en -gaten niet afsluit.
  (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.)
• Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
• Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen.
• Stel dit apparaat niet bloot aan regen, vocht, drupwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

ATTENZIONE

Voorzichtig: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1. Voorkant: Geen belemmeringen en voldoende ruimte.
2. Zijkanten/boven-/onderkant: Geen belemmeringen plaatsen in de hieronder aangegeven zones.
3. Onderkant: Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Overmatige geluidsdruk van oordopjes of hoofdtelefoons kan gehoorschade veroorzaken.

ATTENZIONE:

Batterij mag niet worden blootgesteld aan extreme hitte, zoals zonnestraling vuur of dergelijke.

Attenzione

Informatie voor gebruikers over het verwijderen van oude apparatuur en batterijen

Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood bevat.

[Europese Unie]

Deze symbolen geven aan dat de elektrische en elektronische apparatuur en de batterij met dit symbool aan het einde van hun levensduur niet mogen worden weggegooid als algemeen huishoudelijk afval. De producten moeten in de plaats daarvan worden afgegeven bij de toepasselijke inzamelpunten voor de recycling van elektrische en elektronische apparatuur en batterijen voor een gepaste behandeling, recuperatie en recycling in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EG en 2006/66/EG.

Door deze producten op de juiste manier weg te gooien, helpt u mee aan het behoud van de natuurlijke bronnen en helpt u bij het voorkomen van potentiële negatieve effecten op het milieu en de menselijke gezondheid die anders kunnen worden veroorzaakt door een inadequate afvalverwerking van deze producten.

Voor meer informatie over de inzamelpunten en het recyclen van deze producten, kunt u contact opnemen met uw lokaal gemeentebestuur, het afvalverwerkingsbedrijf voor huishoudelijk afval of de winkel waar u het apparaat hebt gekocht.

In overeenstemming met de nationale wetgeving, kunnen boeten worden opgelegd voor ongeoorloofde afvalverwijdering.

[Zakelijke gebruikers]

Als u dit product wilt weggooien, kunt u onze webpagina http://www.jvc.eu/ bezoeken voor meer informatie over de terugname van het product.

[Overige landen buiten M Europese Unie]

Deze symbolen zijn alleen geldig in de Europese Unie.

Als u deze items wilt weggooien, moet u dat doen in overeenstemming met de toepasselijke nationale wetgeving of andere voorschriften in uw land voor de behandeling van oude elektrische en elektronische apparatuur en batterijen.

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Duitsland

Gentile Cliente.

Dank u voor de aanschaf van een JVC product.

Lees alvorens in gebruik name alle aanwijzingen goed door zodat u de werking van het toestel goed begrijpt en het toestel optimaal kunt benutten.

Voorzorgen

Installeren

• Installeer op een vlakke, droge plaats die niet te warm of te koud wordt—tussen 5°C en 35°C.
• Installeer het systeem op een plaats die goed kan worden geventileerd zodat het systeem niet oververhit kan raken.

Installeer het systeem NIET in de buurt van warmtebronnen of op plaatsen die aan het directe zonlicht, overmatig stof of trillingen onderhevig zijn.

• Zorg dat er voldoende afstand tussen het systeem en de TV is.
• Voorkom storing met de TV en houd de luidsprekers derhalve uit de buurt van de TV.

Stroombron

- Houd altijd de stekker vast en trek niet aan het netsnoer om het systeem van het stopcontact te ontkoppelen.

Raak het netsnoer NIET met natte handen aan.

Condensvorming

In de volgende gevallen kan er condens op de lenzen in het systeem worden gevormd:

• Vlak nadat de verwarming in een ruimte is aangezet.
• In een vochtige ruimte.
• Indien het systeem direct van een koude naar een warme ruimte wordt verplaatst.

Het systeem functioneert dan mogelijk onjuist. Laat het systeem in dat geval een paar uur ingeschakeld totdat het vocht is verdampt, trek de stekker uit het stopcontact en steek vervolgens de stekker weer in het stopcontact.

Let voor de veiligheid goed op het volgende:

• Zorg dat er een goede ventilatie rond het hoofdtoestel is. Het systeem kan oververhit raken en worden beschadigd door een slechte ventilatie.
• Blokkeer de ventilatie-openingen of gaten NIET. Indien door een krant, doek, etc. geblokkeerd, kan hitte mogelijk niet goed worden afgevoerd.

Overige

- Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop alvorens verder gebruik indien er een metalen voorwerp of vloeistof in het systeem terecht is gekomen.

Demonteer het systeem NIET. Er zijn geen door de gebruiker te repareren onderdelen in het systeem.

• Trek de stekker van het netsnoer uit het stopcontact indien u het systeem voor langere tijd niet gaat gebruiken.
  Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien het systeem verkeerd functioneert.

Meer over deze gebruiksaanwijzing

Om deze gebruiksaanwijzing eenvoudig en gemakkelijk-te-begrijpen te houden, hebben wij de volgende methods gebruikt:

• Bedieningen met toetsen en regelaars worden als hieronder getoond uitgelegd. In deze gebruiksaanwijzing wordt voornamelijk de bediening met de afstandsbediening beschreven; u kunt echter ook de toetsen en regelaars op het hoofdtoestel gebruiken indien deze dezelfde (of gelijkwaardige) namen en markeringen hebben.
• Bepaalde gerelateerde tips en opmerkingen worden later in de “Wat meer uitleg over dit systeem” en “Oplossen van problemen” gedeelten beschreven, en niet in het gedeelte dat de bediening zelf beschrijft. Ga naar deze gedeelten voor antwoorden indien u meer over een bepaalde functie wilt weten of twijfelt over de werking van een functie.

	Toont dat u kort op de toets drukt.
	Toont dat u kort en herhaaldelijk op de toets drukt totdat de gewenste optie is gekozen.
	Toont dat u op een van de toetsen drukt.
2 sec.	Toont dat u de toets een aantal seconden ingedrukt houdt.Het cijfer in de pijl toont het aantal in te drukken seconden (in dit voorbeeld, 2 seconden).Indien er geen cijfer in de pijl wordt getoond, houdt u de toets ingedrukt totdat de procedure geheel is uitgevoerd of het gewenste resultaat is verkregen.
	Toont dat u de regelaar naar de aangegeven richting(en) draait.

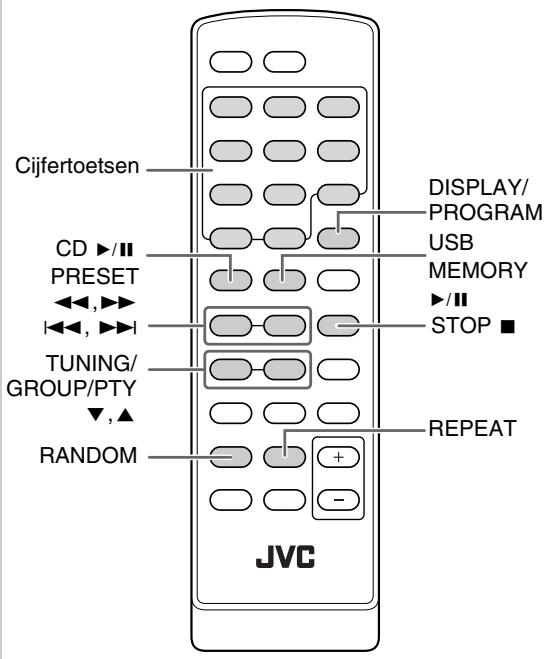

	Toont dat deze bediening uitsluitend met de afstandsbediening kan worden uitgevoerd.
	Toont dat deze bediening uitsluitend met de toetsen en regelaars op het hoofdtoestel kan worden uitgevoerd.

Starten 3

Stap 1: Uitpakken ....3

Stap 2: Plaatsen van batterijen in de afstandsbediening ....3

Stap 3: Aansluiten ....4

Display-indicators......5

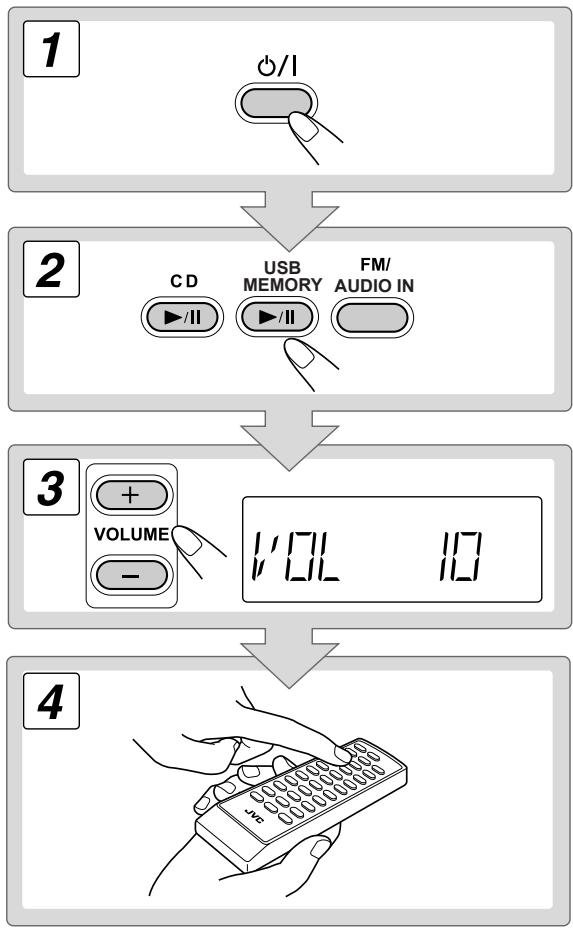

Dagelijkse bediening—Weergave ......6

Luisteren naar de FM-radio 7

Afspeelbare media en bestanden....8

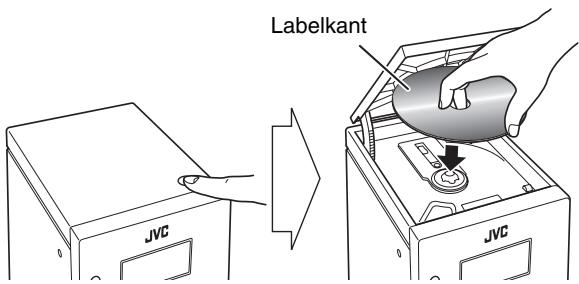

Afspelen van een disc 8

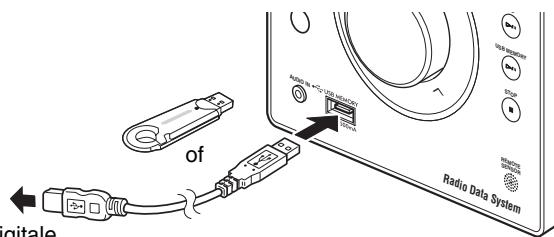

Afspelen van een USB-opslagapparatuur 8

Discs/bestanden afspelen 9

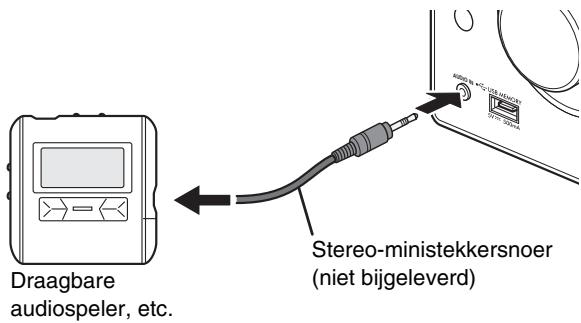

Afspelen van een externe apparatuur....9

Dagelijkse bediening—Instellen van het geluid & overige....10

Instellen van het volume 10

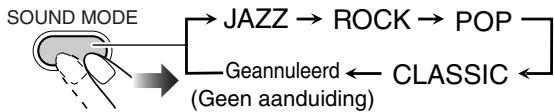

Instellen van het geluid 10

Instellen van de klok 11

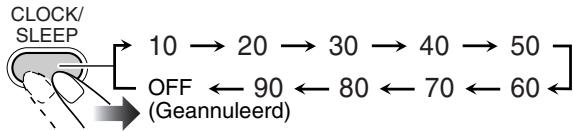

Automatisch uitschakelen van de stroom— Inslaaptimer ....11

Geavanceerde bediening voor de radio ...... 12

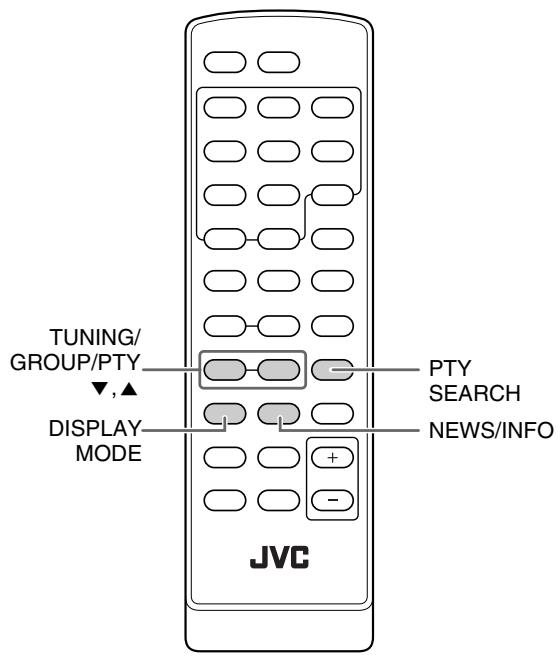

Ontvangst van FM-zenders met Radio Data Systeem ..... 12

Opzoeken van een programma met PTY-codes ...... 13

Tijdelijk automatisch overschakelen naar een programma van uw keuze ....13

Geavanceerde bediening voor disc/ USB-opslagapparatuur ....14

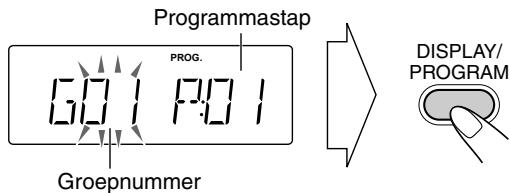

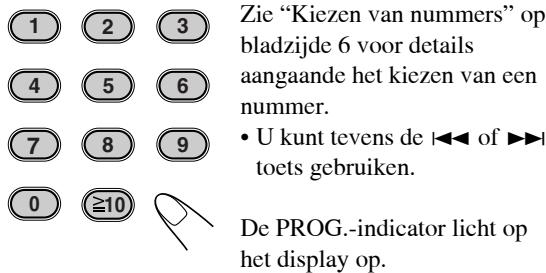

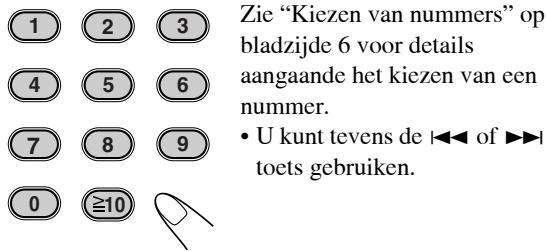

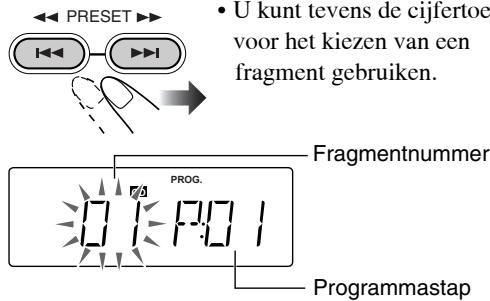

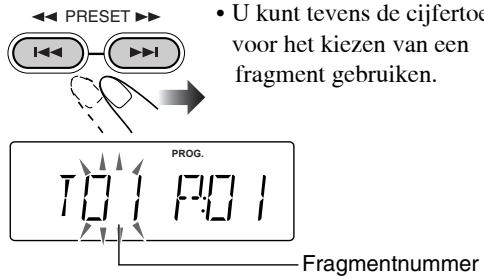

Programmeren van de weergavevolgorde— Geprogrammeerde weergave ....14

Afspelen in een willekeurige volgorde—Willekeurige weergave ....16

Herhaald afspelen—Herhaalde weergave ....16

Extra informatie ....17

Wat meer uitleg over dit systeem 17

Oplossen van problemen ....18

Onderhoud 18

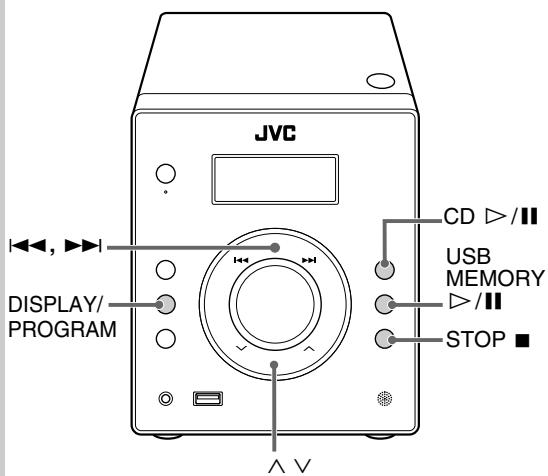

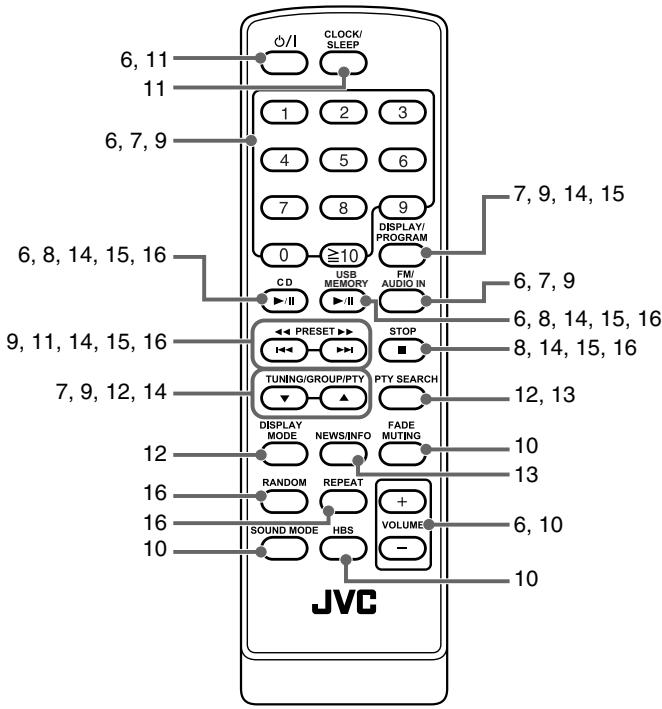

Toetsen en regelaars 20

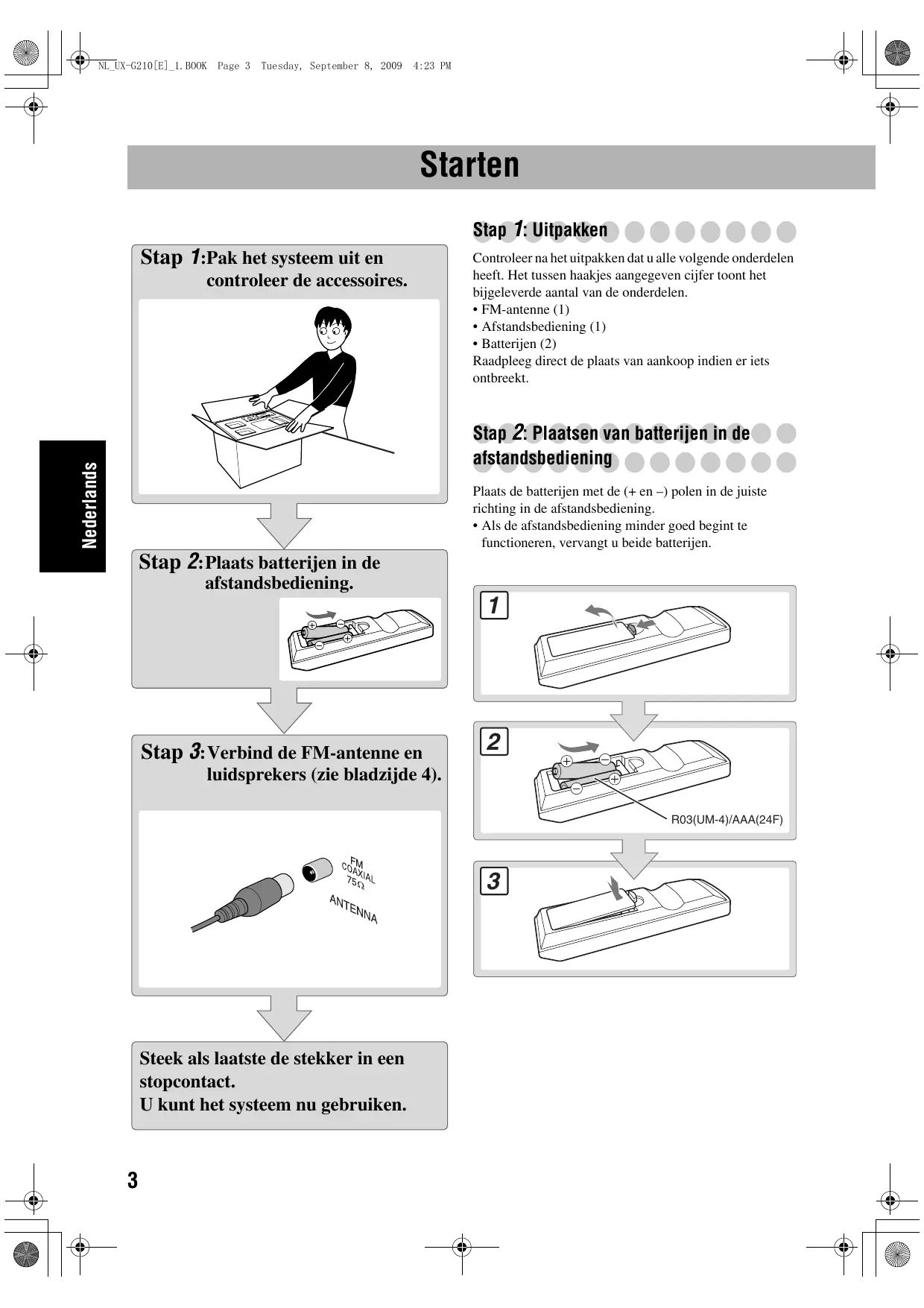

Stap 1: Pak het systeem uit en controleer de accessoires.

Stap 2: Plaats batterijen in de afstandsbediening.

Stap 3: Verbind de FM-antenne en luidsprekers (zie bladzijde 4).

Steek als laatste de stekker in een stopcontact.

U kunt het systeem nu gebruiken.

Stap 1: Uitpakken

Controleer na het uitpakken dat u alle volgende onderdelen heeft. Het tussen haakjes aangegeven cijfer toont het bijgeleverde aantal van de onderdelen.

- FM-antenne (1)

- Afstandsbediening (1)

- Batterijen (2)

Raadpleeg direct de plaats van aankoop indien er iets ontbreekt.

Stap 2: Plaatsen van batterijen in de afstandsbediening

Plaats de batterijen met de (+ en −) polen in de juiste richting in de afstandsbediening.

- Als de afstandsbediening minder goed begint te functioneren, vervangt u beide batterijen.

1

Schakel de stroom van alle componenten uit alvorens verbindingen te maken.

FM-antenne (bijgeleverd) Strek uit voor een optimale entvangst.

Naar een stopcontact Steek de stekker van het netsnoer pas in een stopcontact nadat alle verbindingen zijn gemaakt.

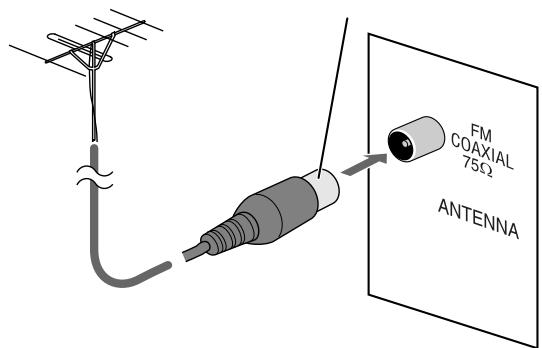

Voor een betere FM-ontvangst

FM-buitenantenne

Ontkoppel de bijgeleverde FM-antenne en verbind een FM-buitenantenne met gebruik van een 75 Ω draad met coaxiale stekker (niet bijgeleverd).

- Zorg dat de antennegeleiders geen contact maken met andere aansluitingen, snoeren en het netsnoer. Houd de antenne tevens uit de buurt van metalen onderdelen van het systeem, snoeren en het netsnoer. De ontvangst wordt anders mogelijk slechter.

U kunt met dit systeem geen AM-uitzendingen ontvangen.

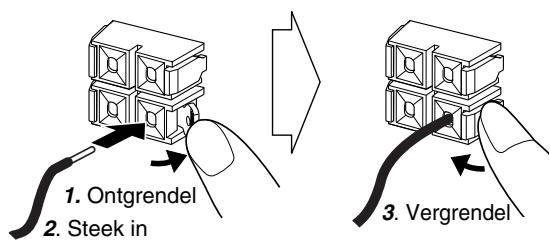

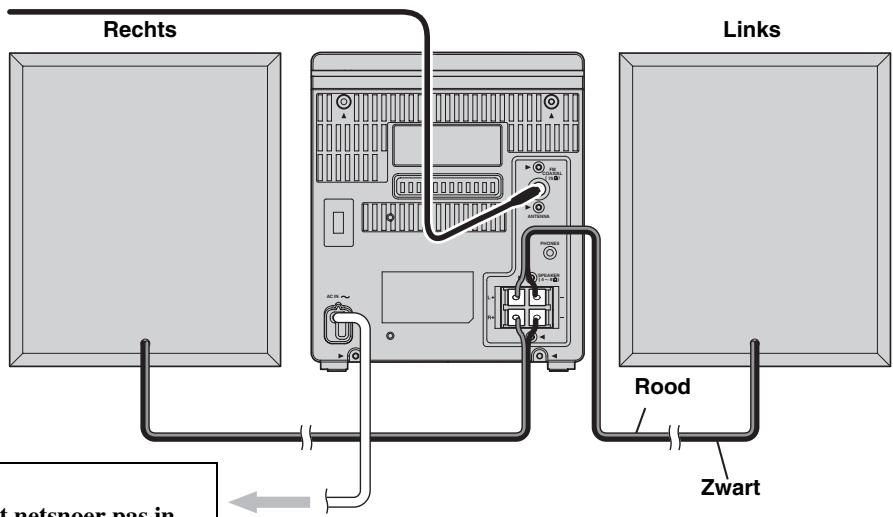

Aansluiten van de luidsprekersnoeren

Controleer dat beide luidsprekers juist en stevig zijn aangesloten.

Verbind de luidsprekersnoeren in overeenstemming met de polariteit van de luidsprekeraansluitingen: Het zwarte snoer met (-) , en het rode snoer met (+) .

• Verbind NIET meer dan één luidspreker met iedere aansluiting.
• Zorg dat de geleiderdraden van de luidsprekersnoeren GEEN contact maken met andere metalen onderdelen van het systeem.

memo

- Indien de luidsprekersnoeren met vinyl zijn bedekt, moet u een stukje vinyl verwijderen door het te draaien zodat de uiteinden van de luidsprekersnoeren blootliggen.

De aanduidingen op het display geven u informatie tijdens bediening van het systeem.

Zorg dat u alvorens het systeem te bedienen weet welke indicators en hoe deze op het display oplichten.


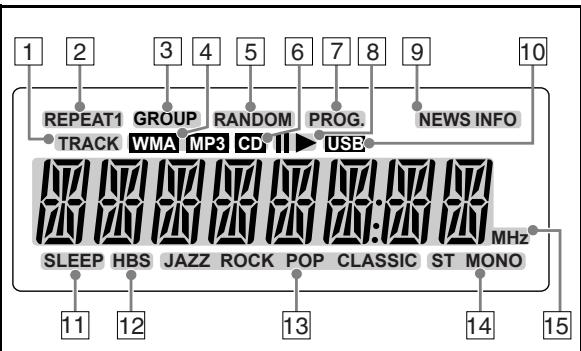

Aanduidingen op het hoofddisplay

Tuner:

AUDIO IN:

DISC:

• Tijdens weergave van een CD:

- Na stopzetting:

- Tijdens weergave van een MP3:

- Na stopzetting:

USB MEMORY:

- Tijdens weergave:

- Na stopzetting:

1 TRACK-indicator

- Licht op bij weergave van een disc of een USB-opslagapparatuur.

2 REPEAT-functie indicators

- Licht op wanneer de herhaalde weergave wordt geactiveerd.

3 GROUP-indicator

- Licht op wanneer de weergave van MP3/WMA bestanden op een disc of USB-opslagapparatuur stopt.

4 MP3/WMA-indicators

- Licht op wanneer een MP3/WMA-bestand wordt herkend.

5 RANDOM-indicator

- Licht op wanneer willekeurige weergave wordt geactiveerd.

6 CD-indicator

- Licht op wanneer een audio-CD wordt herkend.

7 PROG. (Programma)-indicator

- Licht op wanneer een voorkeurzender is gekozen.

- Licht op wanneer geprogrammeerde weergave wordt geactiveerd.

8 Weergave/pauze-indicators

- ▶: Licht op bij weergave van een disc/USB-opslagapparatuur.

- II: Licht op wanneer de weergave van een disc/USB-opslagapparatuur wordt gepauzeerd.

9 Radio Data Systeem indicators

- NEWS/INFO:

– Licht op en toont het huidige gekozen programmatype voor PTY-standbyontvangst.

–Knippert wanneer automatisch met PTY-standbyontvangst op een programma wordt afgestemd.

10 USB-indicator

- Licht op wanneer een USB-opslagapparatuur is aangesloten.

- Knippert tijdens weergave.

11 SLEEP-indicator

- Licht op wanneer de inslaaptimer wordt geactiveerd.

12 HBS-indicator

- Licht op wanneer HBS (Hyper Bass Sound)-functie is geactiveerd.

13 Geluidsfunctie-indicators

- Licht op wanneer een van de geluidsfuncties wordt geactiveerd.

14 FM-ontvangstindicator

- ST: Licht op wanneer een FM-stereozender met voldoende signaalsterkte is afgestemd.

- MONO: Licht op wanneer de FM-monofunctie is geactiveerd.

15 Frequentie indicators

- MHz: Licht op en toont de FM-frequentie.

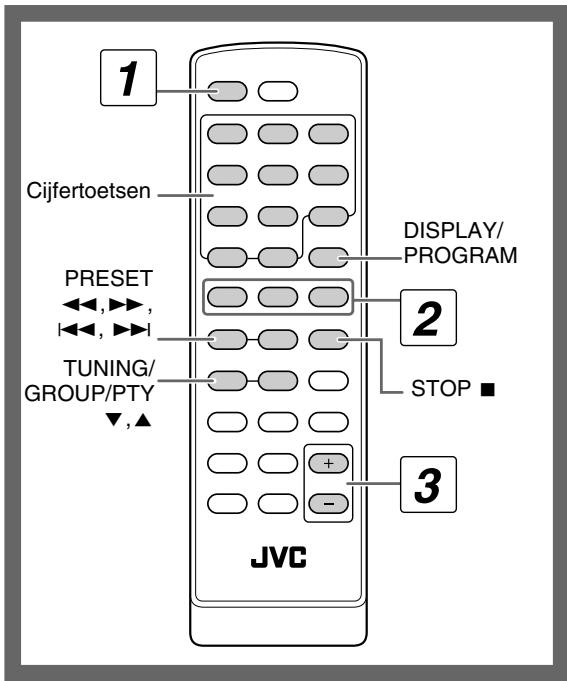

Dagelijkse bediening—Weergave

1 Schakel de stroom in. Het STANDBY-lampje op het hoofdtoestel schakelt uit.
2 Kies de bron. De weergave start automatisch indien de gekozen bron gereed staat. - Indien u AUDIO IN heeft gekozen, moet u de weergave met de externe apparatuur starten.
3 Stel het volume in. 4 Bedien de gewenste bron als later uitgelegd.

Uitschakelen (standby) van het systeem

Het STANDBY-lampje op het hoofdtoestel licht op.

- Tijdens standby wordt ook nog een kleine hoeveelheid stroom verbruikt.

Voor privé-luisteren

Verbind een hoofdtelefoon met de PHONES-aansluiting op het achterpaneel van het hoofdtoestel. Er wordt nu geen geluid meer via de luidsprekers weergegeven.

Verlaag beslist het volume alvorens een hoofdtelefoon aan te sluiten of op te zetten.

- Er wordt weer geluid via de luidsprekers weergegeven zodra u de hoofdtelefoon ontkoppelt.

Schakel het systeem NIET uit (standby) met het volume nog in een zeer hoge stand gesteld; Een plotseling hard geluid zou namelijk uw gehoor en/of de luidsprekers kunnen beschadigen wanneer u later het systeem weer inschakelt of de weergave start.

Kiezen van nummers

• Voor het kiezen van nummer 5, drukt u op 5.
• Voor het kiezen van nummer 20, drukt u op ≥ 10 2 0 (wanneer “-- --” wordt getoond), of op ≥ 10 0 2 0 (wanneer “-- -- --” wordt getoond).

Voorbeelden:

• Voor het kiezen van nummer 125, drukt u op ≥ 10 1 2 5.

Luisteren naar de FM-radio

U kunt met dit systeem geen AM-uitzendingen ontvangen.

Voor het kiezen van FM

Afstemmen op een zender

Terwijl FM gekozen...

Het zenderzoeken start en de frequentie-aanduiding begint op het display te veranderen.

Het zoeken stopt zodra op een zender (frequentie) met voldoende signaalsterkte is afgestemd.

Om het zoeken handmatig te stoppen, drukt u op een van de toetsen.

- De frequentie verandert stap-voor-stap wanneer u herhaaldelijk op de toets drukt.

Indien de ontvangen FM-zender slecht klinkt

De ontvangst wordt verbeterd maar het stereo-effect gaat echter verloren.

De MONO indicator licht op.

Voor het weer herstellen van het stereo-effect, drukt u herhaaldelijk op de toets om FM te kiezen.

Vastleggen van zenders

U kunt 20 FM-zenders als voorkeurzenders vastleggen.

1 Stem af op de zender die u als voorkeurzender wilt instellen.
2 Activeer de functie voor voorkeurnummers.

- Voltooi de volgende procedure terwijl de aanduiding op het display knippert.

3 Kies een voorkeurnummer voor de zender.

4 Leg de zender vast.

Afstemmen op een voorkeurzender

1 Kies FM.

2 Kies het nummer van de voorkeurzender.

Afspeelbare media en bestanden

Dit systeem kan de volgende disc- en bestandstypen weergeven.

• Audio-CD
• MP3/WMA-bestanden op een CD-R, CD-RW of USB-opslagapparatuur

Audio-CD	CD-R	CD-RW

• Dit systeem speelt bepaalde bestanden mogelijk niet af, ook al is het formaat als hierboven aangegeven.
• In deze gebruiksaanwijzing worden “bestand” en “fragment” afwisselend voor bediening van MP3 en WMA gebruikt.

Voorzorgen voor weergave van DualDisc De niet-DVD kant van een “DualDisc” voldoet niet aan de “Compact Disc Digital Audio” standaard. Het gebruik van de niet-dvd kant van een “DualDisc” met dit toestel wordt afgeraden.

Microsoft en Windows Media zijn geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Afspelen van een disc

Plaatsen van een disc

- U kunt een disc plaatsen tijdens weergave van een andere bron.

Afspelen van een disc

Starten:	Pauzeren:	Stoppen:
	Druk nogmaals om weer te starten.

Afspelen van een USB-opslagapparatuur

U kunt USB-opslagapparatuur met dit systeem verbinden, bijvoorbeeld USB flash-geheugen, een digitale audiospeler (DAP).

BELANGRIJK

• U kunt geen computer met de USB MEMORY aansluiting van dit systeem verbinden.
• Indien u een verbinding met een USB-kabel maakt, moet u een USB 2.0-kabel die korter dan 1 meter is gebruiken.
• De weergave van het toestel wordt mogelijk gestoord door een elektrostatische schok bij het verbinden van USB-apparatuur. Ontkoppel in dat geval de USB-apparatuur en stel dit toestel en de USB-apparatuur terug.

- Stel het volume altijd in de laagste stand alvorens USB-opslagapparatuur aan te sluiten of tte ontkoppelen.

Aansluiten van USB-opslagapparatuur

Zie tevens de handleiding van de USB-opslagapparatuur voor het aansluiten en gebruik.

- Controleer dat de weergave is gestopt alvorens USB-opslagapparatuur te ontkoppelen.

Weergave van bestanden op USB-opslagapparatuur

Starten:	Pauzeren:	Stoppen:

- De USB-indicator op het display licht op wanneer USB MEMORY is gekozen.

Discs/bestanden afspelen

Kiezen van een fragment/groep

Kiezen van een fragment:

Kiezen van het volgende fragment.

Kiezen van het voorgaande fragment.

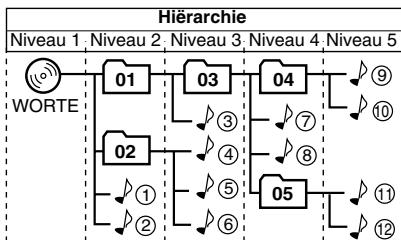

Kiezen van een groep (alleen voor MP3/WMA):

TUNING/GROUP/PTY

Kiezen van de volgende groep.

Kiezen van de voorgaande groep.

Opzoeken van een bepaald punt

Houd tijdens weergave van een disc ingedrukt totdat het gewenste gedeelte is bereikt.

Snel-voorwaarts van fragment.

Snel-achterwaarts van fragment.

Direct opzoeken van een fragment en starten van de weergave

1

2

3

4

5

6

7

8

9

0

≥10

Zie “Kiezen van nummers” op bladzijde 6 voor details aangaande het kiezen van een nummer.

memo

- Bij weergave van een MP3/WMA-bestand kunt u uitsluitend fragmenten van de huidige groep kiezen.

Tonen van ID3/WMA-tag informatie

Tijdens weergave van MP3/WMA...

ID3/WMA-tag informatie wordt op het display getoond.

Afspelen van een externe apparatuur

Verbinden van een externe apparatuur

Met gebruik van een stereo-ministekkersnoer (niet bijgeleverd) kunt u een apparatuur met analoge audio-uitgangsaansluitingen verbinden, bijvoorbeeld een draagbare audiospeler.

BELANGRIJK

- Stel het volume altijd in de “VOL MIN” stand alvorens de externe apparatuur aan te sluiten of te ontkoppelen.

Kiezen van AUDIO IN

Instellen van het volume

U kunt het volume instellen van niveau 0 (“VOL MIN”) tot niveau 31 (“VOL MAX”).

Afstandsbediening:	Hoofdtoestel:

Snel dempen van het geluid

Voor het weer herstellen van het geluid, drukt u nogmaals of stelt u het volumeniveau in.

Instellen van het geluid

Versterken van de lage tonen—HBS

Met Hyper-Bass Sound wordt het geluid met krachtige lage tonen weergegeven.

Kiezen van een geluidsfunctie

U kunt een van de vier SEA (Sound Effect Amplifier) functies kiezen.

JAZZ	De lage frequenties worden voor jazzmuziek versterkt.
ROCK	De lage en hoge frequenties worden versterkt. (basisinstelling)
POP	Geschikt voor zang.
CLASSIC	Geschikt voor klassieke muziek.
Geen aanduiding	Er wordt geen geluidseffect toegepast.

Instellen van de klok

U kunt de klok uitsluitend instellen terwijl het systeem is uitgeschakeld (standby geschakeld).

1 Schakel het systeem uit (standby).

2 Activeer de functie voor het instellen van de klok.

2 sec.

3 Stel het uur in.

4 Stel de minuut in.

De ingebouwde klok start.

Controleren van de huidige tijd tijdens weergave

De tijd wordt een paar seconden getoond.

Indien er een stroomonderbreking is

De instellingen van de klok gaan verloren en "0:00"

knippert. U moet de klok opnieuw instellen.

Automatisch uitschakelen van de stroom

—Inslaaptimer

1 Activeer de inslaaptimerfunctie.

2 sec.

2 Voer de uitschakeltijd in (in minuten).

Controleren van de resterende tijd tot de uitschakeltijd

2 sec.

- U kunt de uitschakeltijd veranderen door herhaaldelijk op de toets te drukken.

Geavanceerde bediening voor de radio

Afstandsbediening

Ontvangst van FM-zenders met

Radio Data Systeem

Radio Data Systeem kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden. Met dit systeem kunt u de volgende soorten Radio Data Systeem-signalen ontvangen.

PS (Programma Service)	Toont de algemeen bekende zendernamen.
PTY (Programma Type)	Toont het soort programma dat wordt uitgezonden.
RT (RadioTekst)	Toont tekstmededelingen die door de zender worden uitgezonden.
Enhanced Other Networks	Levert informatie over de soorten programma's die door Radio Data Systeem zenders van verschillende netwerken worden uitgezonden.

Tonen van Radio Data Systeem-informatie

Tijdens het luisteren naar een FM-zender...

PS	De zendername wordt getoond. “NO PS” verschijnt indien er geen signaal wordt ontvangen.
PTY	Het type van het ontvangen programma wordt getoond. “NO PTY” verschijnt indien er geen signaal wordt ontvangen.
RT	De door de zender uitgezonden tekstmededelingen worden getoond. “NO RT” verschijnt indien er geen signaal wordt ontvangen.

(wordt vervolgd)

Opzoeken van een programma met

PTY-codes

U kunt een bepaald soort programma van de voorkeurzenders gemakkelijk opzoeken(zie bladzijde 7) door de PTY-code te specificeren.

Opzoeken van een programma met gebruik van de PTY-codes

1 Tijdens het luisteren naar een FM-zender...

PTY SEARCH

2 Kies een PTY-code.

TUNING/GROUP/PTY

3 Start het zoeken.

PTY SEARCH

SEARCH

Het systeem zoekt de 20 vastgelegde FM-zenders af, stopt wanneer het gekozen programma is gevonden en stemt op die zender af.

• “NO FOUND” verschijnt afwisselend op de display indien er geen programma werd gevonden.
• Druk op PTY SEARCH om het zoeken te stoppen.

Verder zoeken nadat is gestopt bij een ongewenste zender

Druk nogmaals op PTY SEARCH wanneer de aanduidingen op het display knipperen.

Tijdelijk automatisch overschakelen naar

een programma van uw keuze

Met de Enhanced Other Networks functie kan met het systeem tijdelijk naar een vastgelegde FM-zender worden overgeschakeld die een gewenst programma uitzendt (NEWS of INFO).

- Deze functie werkt tijdens het luisteren naar een FM-zender die de vereiste signalen uitstuurt.

Tijdens het luisteren naar een FM-zender...

NEWS	Nieuws.
INFO	Programma dat advies over diverse onderwerpen levert.

Werking van de Enhanced Other Networks functie:

GEVAL 1

Indien een zender niet het door u gekozen programma uitzendt

Het systeem blijft op de huidige zender afgestemd.

Indien een zender een door u gekozen programma start uit te zenden, schakelt het systeem automatisch naar die zender over.

De indicator van de NEWS/INFO begint te knipperen.

Na het programma schakelt het systeem terug naar de zender die hiervoor werd ontvangen, maar de functie blijft echter geactiveerd (de indicator stopt te knipperen en licht continu op).

GEVAL 2

Indien de zender waarop is afgestemd het door u gekozen programma uitzendt

De indicator van de NEWS/INFO begint te knipperen.

Na het programma stopt de indicator te knipperen (de functie blijft geactiveerd).

Geavanceerde bediening voor disc/USB-opslagapparatuur

Afstandsbedienings

Hoofdtoestel

Programmeren van de weergavevolgorde— Geprogrammeerde weergave

U kunt de volgorde bepalen voor het afspelen van fragmenten (maximaal 32) voordat u de weergave start.

- U kunt geprogrammeerde fragmenten herhalen door op REPEAT te drukken (zie bladzijde 16).

1 Kies de bron.

3 Kies de gewenste fragmenten voor geprogrammeerde weergave. Voor audio CD:

Kies een fragment.

Voor MP3/WMA:

(1) Kies een groep.

TUNING/GROUP/PTY

- U kunt tevens de cijfertoetsen voor het kiezen van een groep gebruiken.

(wordt vervolgd)

(2) Kies een fragment.

4 Bevestig de keuze.

DISPLAY/ PROGRAM

De volgende programmastap wordt getoond.

5 Herhaal stappen 3 en 4 voor het programmeren van andere fragmenten.

6 Start de weergave.

De door u gekozen fragmenten worden nu in de geprogrammeerde volgorde afgespeeld.

Verspringen van fragment:	Pauzeren:	Stoppen:

- U kunt tijdens geprogrammeerde weergave geen fragment met de cijfertoetsen kiezen.

Controleren van het programma

Terwijl de PROG. indicator op het display is opgelicht en de weergave is gestopt...

DISPLAY/ PROGRAM

Veranderen van het programma

Terwijl de PROG. indicator op het display is opgelicht en de weergave is gestopt...

Bewerken:

1 Druk herhaaldelijk op DISPLAY/PROGRAM totdat de te veranderen programmastap op het display wordt getoond.
2 Voer stappen 3 en 4 op bladzijden 14 en 15 uit.

Toevoegen van stappen aan het programma:

1 Druk herhaaldelijk op DISPLAY/PROGRAM totdat "00" wordt getoond.
2 Voer stappen 3 en 4 op bladzijden 14 en 15 uit.

Wissen van het hele programma:

De PROG.-indicator dooft.

Het programma wordt tevens gewist door de volgende handelingen:

• Het openen van de CD-klep.
• Ontkoppelen van de USB-opslagapparatuur.
• Starten van willekeurige weergave.
• Veranderen van de bron.
• Uitschakelen van het systeem.

Afspelen in een willekeurige volgorde— Willekeurige weergave Remote ONLY

U kunt alle fragmenten in een willekeurige volgorde afspelen.

1 Kies de bron.

De weergave start nu in een willekeurige volgorde.

De willekeurige weergave stopt nadat alle fragmenten zijn afgespeeld.

Verspringen van fragment:	Pauzeren:	Stoppen:
	Druk nogmaals om weer te starten.

- U kunt tijdens willekeurige weergave geen fragment met de cijfertoetsen kiezen.

Uitschakelen van willekeurige weergave

- U kunt de willekeurige weergave tevens stoppen door een druk op STOP ■.

Herhaald afspelen—Herhaalde

weergave Remote ONLY

U kunt fragmenten herhaald afspelen.

Voor audio CD:

Voor MP3/WMA:

*De GROUP indicator licht op het display op wanneer de weergave wordt gestopt.

REPEAT1	Herhalen van het huidige fragment.
REPEAT	Herhalen van alle fragmenten (of het programma tijdens geprogrammeerde weergave).
REPEAT GROUP	Herhalen van alle fragmenten van de huidige groep.

Wat meer uitleg over dit systeem

Dagelijkse bediening—Weergave(zie bladzijden 6 t/m 9)

Luisteren naar de radio:

• Door een nieuwe zender onder een reeds bezet voorkeurnummer vast te leggen, wordt de hiervoor onder dat nummer voorkeurzender gewist.
• De vastgelegde voorkeurzenders worden na een paar dagen gewist wanneer u de stekker uit het stopcontact heeft getrokken of de stroom wordt onderbroken. U moet in dat geval de zenders opnieuw vastleggen.

Afspeelbare media en bestanden:

- U kunt geen “packet write” discs met dit systeem afspelen.

• Voor MP3/WMA-weergave...

• MP3/WMA-discs hebben een langere afleestijd dan normale CD's. (De vereiste tijd is afhankelijk van hoe complex de groepen/bestanden zijn opgenomen.)
• Bepaalde MP3/WMA-bestanden kunnen niet worden afgespeeld en worden dan overgeslagen. Dit komt door de opnamemethode en bepaalde voorwaarden.
• Gebruik ISO 9660 Level 1 of Level 2 als discformaat indien u zelf een MP3/WMA-disc opneemt.

- Dit systeem is geschikt voor weergave van MP3/WMA-bestanden met de <.mp3/.wma> extensiecode (ongeacht hoofdletters—kleine letters).

- Bepaalde tekens of symbolen verschijnen niet juist op het display.

Er kunnen maximaal 32 tekens (zonder de extensiecode) voor bestanden en 30 tekens voor ID3-tags op de display worden weergegeven.

- Neem ieder MP3/WMA-bestand bij voorkeur met een bemonsteringswaarde van 44,1 kHz en een bitwaarde van 128 kbps op.

- Dit systeem kan in totaal 999 fragmenten en 99 groepen herkennen. Fragmenten en groepen die het maximale aantal overschrijden, kunnen niet worden herkend.

- Mappen die geen MP3/WMA-fragmenten hebben worden genegeerd.

- De weergavevolgorde van MP3/WMA-fragmenten is mogelijk verschillend dan de door u opgenomen volgorde. Mappen die geen MP3/WMA-fragmenten hebben worden genegeerd.

- Voor weergave van bestanden van de USB-opslagapparatuur...

• U kunt geen data van dit systeem naar de USB-opslagapparatuur sturen.
• Verbind tegelijkertijd slechts één USB-opslagapparaat direct met dit systeem. Gebruik geen USB-spoel.
• Gecodeerde of met een speciale methode geschreven fragmenten kunnen niet met dit systeem worden afgespeeld.
• De batterij van de USB-opslagapparatuur wordt opgeladen wanneer het systeem is ingeschakeld.
• Het systeem herkent geen USB-opslagapparatuur met een hoger vermogen dan 5 V/500 mA.
• Dit systeem is compatibel met USB 2.0 Full-Speed.
• U kunt geen groter bestand dan 2 GB afspelen.
• Tijdens weergave van een bestand met een hoge overdrachtswaarde, valt het geluid mogelijk af en toe tijdens weergave weg.
• Bepaalde USB-opslagapparaten worden mogelijk niet herkend of werken onjuist.
• Het compatibele formaat is FAT16/FAT32.
• JVC is niet aansprakelijk voor het verlies van data in de USB-opslagapparatuur tijdens of door het gebruik van dit systeem.

Configuratie van MP3/WMA-groepen en fragmenten

Dit systeem speelt MP3/WMA-fragmenten als volgt af. De afspeelvolgorde in de afbeelding is voor MP3/WMA-fragmenten op een disc.

- MP3/WMA fragmenten van USB-opslagapparatuur worden mogelijk anders weergegeven.

Afspelen van een externe apparatuur:

- Indien de audio-uitgang van de apparatuur niet voor een stereo-ministekker geschikt is, moet u een stekkeradapter kopen zodat de stereo-ministekker met de audio-uitgang kan worden verbonden. Zie tevens de bij de apparatuur geleverde gebruiksaanwijzingen.

Dagelijkse bediening—Instellen van het geluid & overige (zie bladzijden 10 en 11)

Instellen van de klok:

• “0:00” knippert op het display totdat u de klok instelt.
• De klok loopt mogelijk 1 of 2 minuten per maand achter of voor. U moet in dat geval de klok opnieuw instellen.

Geavanceerde bediening voor disc/ USB-opslagapparatuur (zie bladzijden 14 t/m 16)

Programmeren van de weergavevolgorde— Geprogrammeerde weergave:

• “PROGFULL” verschijnt op het display indien u probeert het 33ste fragment te programmeren.
• Tijdens het programmeren van stappen... Uw invoer wordt genegeerd indien u probeert een niet op de disc aanwezig nummer te programmeren (wanneer u bijvoorbeeld fragment 14 van een disc met slechts 12 fragmenten kiest).

Oplossen van problemen

Controleer de volgende lijst alvorens voor reparatie op te bellen indien u een probleem met uw systeem heeft.

Algemeen:

Instellingen of keuzes worden plotseling geannuleerd voordat u klaar bent.

⇒ Er is een tijdslimiet. Herhaal de procedure.

Bedieningen worden genegeerd.

⇒ De ingebouwde microprocessor functioneert mogelijk onjuist door externe elektrische interferentie. Trek de stekker uit het stopcontact en steek weer in het stopcontact.

Systeem kan niet met de afstandsbediening worden bediend.

⇒ Er is mogelijk een obstakel tussen de afstandsbediening en de afstandsbedieningssensor op het systeem.
⇒ Richt naar de afstandsbedieningssensor op het voorpaneel.
⇒ Houd dichter bij het systeem.
⇒ De batterijen zijn leeg.

Er komt geen geluid uit de luidsprekers.

⇒ De luidsprekerverbindingen zijn ontkoppeld of verkeerd gemaakt (zie bladzijde 4).

Bediening voor de radio:

Uitzendingen zijn door ruis slecht te horen.

⇒ De antenneverbindingen zijn ontkoppeld of verkeerd gemaakt.
De FM-antenne is niet goed uitgestrekt of geplaatst.

Bediening voor disc:

Disc wordt niet afgespeeld.

⇒ De disc is verkeerd om geplaatst. Plaats de disc met het label boven.

Geluid van disc wordt onderbroken.

⇒ De disc heeft krassen of is vuil.

Onderhoud

Voor een optimale werking van het systeem moet u uw discs en het mechanisme schoon houden.

Omgaan met discs

• Druk licht op de middenspil en houd de disc aan de randen vast om de disc uit het doosje te halen.
• Raak het spiegelachtige oppervlak van de disc niet aan en buig een disc niet.
• Voorkom dat een disc kromtrekt en plaats derhalve na gebruik terug in het doosje.
• Wees voorzichtig zodat er geen krassen op de disc komen.
• Stel discs niet aan het directe zonlicht, extreme temperaturen en vocht onderhevig.

Reinigen van een disc:

Veeg een disc met een zachte doek, vanaf het midden naar de rand in een rechte lijn schoon.

Meer over USB-opslagapparatuur

• Raak de USB-stekker niet aan.
- Wees voorzichtig zodat de USB-stekker niet wordt beschadigd.
- Steek na gebruik de USB-stekker in de afdekking of schuif in de USB-eenheid zodat de stekker niet wordt beschadigd.

Reinigen van het systeem

• Verwijder vlekken met een zachte doek. Bevochtig een doekje met een in water opgelost neutraal schoonmaakmiddel, wring goed uit en reinig het systeem indien het zeer vuil is.
• Voorkom dat de kwaliteit van het systeem slechter wordt, het systeem wordt beschadigd of de verf gaat bladderen en let derhalve op het volgende:
• Veeg NIET met een harde, schurende doek af.
• Veeg NIET te hard.
• Veeg NIET met thinner of benzine schoon.
• Gebruik GEEN vluchtige middelen, bijvoorbeeld insectenspray, op het systeem.
  – Zorg dat rubber of plastic NIET te lang contact met het systeem maakt.

Technische gegevens

Versterkergedeelte

Uitgangsvermogen: 5 W per kanaal, min. RMS, aangedreven in 4 Ω bij 1 kHz met niet meer dan 10% totale harmonische vervorming. (IEC268-3)

Luidsprekers/Impedantie: 4 Ω – 8 Ω

Aansluitingen

AUDIO IN:

Ingangsgevoeligheid/Impedantie: 250 mV/50 kΩ

USB MEMORY:

USB-specificaties Compatibel met USB 2.0 Full Speed

Compatibele

apparatuur: Opslagapparatuur klasse

Compatibel systeem: FAT16, FAT32

Uitgangsvermogen: 5 V gelijkstroom = 500 mA

Tunergedeelte

FM-afstembereik: 87,50 MHz – 108,00 MHz

CD-speler

Stroomverbruik: 25 W (tijdens gebruik) 0,7 W (tijdens standby)

Afmetingen (bij

benadering): 150 mm × 175 mm × 211 mm (B × H × D)

Gewicht (bij benadering): 2,1 kg

Luidsprekers

Type: 1-weg bass-reflex

Luidsprekerunits: 10 cm hoornvormig × 1

Impedantie: 4 Ω

Afmetingen (bij

benadering): 140 mm × 173 mm × 170 mm (B × H × D)

Gewicht (bij benadering): 1,2 kg per stuk

Bijgeleverde accessoires

Zie bladzijde 3.

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Toetsen en regelaars

Zie de aangegeven bladzijden voor het gebruik van de toetsen en regelaars.

Afstandsbediening
