GEBRUIKSAANWIJZING Big Wheeler 560 Mega B&S GUDE

NL	Vóór ingebruikneming van het apparaat deze gebruiksaanwijzing aandachtig doorlezen.

A.V. 2

Voor nadruk en uittreksels is toestemming vereist. Technische wijzigingen voorbehouden.

NL	Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig?Op onze website www.guede.com in Service helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen,a.u.b. Om uw apparaat in geval van reclamatie te kunnen identificeren hebben wij het serie+nummer evenals artikelnummeren productiejaar nodig. Deze gegevens vindt u op het typeplaatje. Vul deze gegevens hieronder in om deze altijd bij dehand te hebben.Seriennummer: Artikelnummer: Bouwjaar:
	tel.: [phone] / 700-360	fax: [phone]	e-mail: [e-mail]

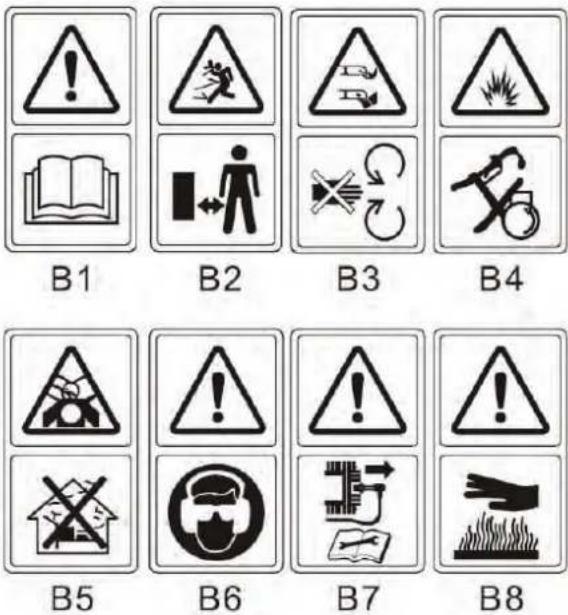

Aanduiding:

B1: Voor ingebruikneming de gebruiksaanwijzing en de veiligheidsinstructies lezen en opvolgen.
B2: Gevaar door rond slingerende onderdelen bij draaiende motor – veilige afstand houden.
B3: Tijdens het gebruik voldoende afstand tot het maairnes houden.
B4: Explosiegevaar – motortank enkel met uitgeschakelde motor vullen.
B5: Giftige uitlaatgassen - machine uitsluitend in open lucht gebruiken.
B6: Gehoorbeschermer en veiligheidsbril gebruiken.
B7: Voor reparatie- onderhouds- en reinigingswerkzaamheden motor uitschakelen en de bougiestekker uitnemen.
B8: Let op: hete oppervlakte – verbrandingsgevaar.

Let op de afzonderlijke BRIGGS&STRATTON motor handleiding!

Productveiligheid:

CE
Het product is conform de desbetreffende normen van de Europese Gemeenschap

Milieubescherming:

Afval niet in het milieu, maar vakkundig verwijderen	Verpakkingsmateriaal van karton bij de daarvoor bestemde recyclingplaatsen afleveren
Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen afleveren

Verpakking:

Tegen vocht beschermen	Verpakkingsoriëntering boven

Technische gegevens grasmaaier BIG WHEELER 560 Mega B&S #95125:
Motor: 4,8 kW/6,5 PS (max. bij 3600 min ^-1 )
Motorslagvolume:	161	ccm
Onbelast toerental:	2950 ^-1	min
Max. maaibreedte:	550	mm
Opvangkorf:	60	l
6-voudige instelling maaihoogte:	25-75 mm
Geluidsniveau LWA:	98	dB
Gewicht:	39	kg
Afmetingen: 1150 x 580 x 1000 mm

Levering

1. Rijgreep
2. Snelspanklem
3. Luchtfilter
4. Bougie
5. Uitlaat/geluidsdemper
6. Olievuldop
7. Hendel voor hoogte-instelling
8. Opvangkorf
9. Omkeerstarter
10. Typeplaatje
11. Bedrijfshendel (dodemansbeugel)
12. Aandrijfhendel
13. Gas
14. Wateraansluiting

NL

EG-Conformiteitverklaring

dat het navolgend genoemde apparaat, op grond van zijn ontwerp en bouwwijze, evenals de door ons in omloop gebrachte uitvoeringen aan de desbetreffende fundamentele veiligheids- en gezondheidverordeningen van de EG- richtlijnen voldoen.

Bij een niet met ons overeengekomen wijziging aan het apparaat verliest deze verklaring haar geldigheid. Benaming van het apparaat: BIG WHEELER 560 Mega B&S

Artikel nr.: 95125

Datum/Handtekening fabrikant: 19.03.2009

Gegevens betr. ondertekende:

Dhr. Arnold, bedrijfsleider

Desbetreffende EG-Richtlijnen:

98/37/EG

2000/14/EG 2005/88/EG

97/68/EG_2002/88/EG

2004/108/EG

Type Approval no.:

e11*97/68SA*2004/26*0385*02

Gebruikte harmoniserende normen:

EN 836:1997+A1+A2+A3+AC

EN 14982:1998

Plaats van certificeren:

TÜV Rheinland Product Safety GmbH, Am Grauen Stein,

D-51105 Köln

Referentienummer:

15029420 001

Garantie

Garantieclaims volgens bijgaande garantiekaart.

Algemene veiligheidsinstructies

Aanwijzingen

BELANGRIJK: De grasmaaier kan tenen of vingers

afsnijden en ook voorwerpen wegslingeren. Het niet

naleven van de volgende veiligheidsvoorschriften kan tot zware letsels leiden.

⚠ WAARSCHUWING: Om een ongewenst starten van de machine bij het instellen, transport evenals bij onderhoud te vermijden altijd de kabel van de bougie ontkoppelen.

⚠ WAARSCHUWING: De uitlaatgassen en de afzonderlijke componenten daarvan omvatten resp. emitteren kankerwekkende of vruchtbaarheidsschadende, evenals voortplantingstorende chemicaliën.

⚠ WAARSCHUWING: De demper en ook andere motoronderdelen kunnen tijdens het gebruik extreem warm worden en ook bij het uitschakelen van de motor heet blijven. Om verbrandingen te vermijden, raak deze onderdelen niet aan.

⚠ WAARSCHUWING! Na het uitschakelen van de motor draait het mes noch enkele seconden door. Indien de grasmaaier zonder toezicht blijft staan, koppel dan het bougiedeksel af.

• Lees deze gebruiksaanwijzing zorgvuldig door. Maakt u zich met de bedieningselementen en het juiste gebruik van het apparaat vertrouwd.
• Houd uw handen en voeten op afstand van de roterende onderdelen. Houd afstand van de uitlaatopening. Aanwijzing: de roterende onderdelen niet aanraken.
• Het apparaat moet alleen door personen gebruikt worden die bewust van eigen verantwoordelijkheid zijn en met de bedieningsaanwijzing zijn vertrouwd.
• Controleer zorgvuldig het terrein waarop het apparaat wordt gebruikt. Verwijder alle voorwerpen die door het apparaat uitgeworpen kunnen worden.
• Gebruik de grasmaaier niet, als personen (met name kinderen) of dieren in de directe omgeving zijn.
• Draag tijdens het maaien altijd stevige schoenen en een lange broek. Maai nooit met blote voeten of in lichte sandalen.
• Vermijd achterwaartse bewegingen met de maaier, als deze niet echt nodig zijn. Kijk voor en tijdens het achteruit lopen naar achteren en beneden.
• Gebruik de grasmaaier nooit met beschadigde of ontbrekende beschermonderdelen zoals uitwerpklep en/of opvangkorf voor gras.
• Gebruik slechts de door de producent toegestane accessoires.
• Schakel bij het oversteken van wegen of straten het mes uit.
• Schakel de motor uit en maak de bougie los

- voordat blokkeringen of verstoppingen in het uitwerpkanaal worden verwijderd - voordat de grasmaaier wordt gecontroleerd, schoongemaakt of andere werkzaamheden aan het apparaat worden uitgevoerd;

• als een vreemd voorwerp wordt geraakt. Controleer de grasmaaier op beschadigingen en herstel deze voordat u het apparaat opnieuw in gebruik neemt.
• als de grasmaaier ongewoon sterk vibreert (het apparaat onmiddellijk controleren)
• Schakel de motor uit en wacht tot het mes volledig tot stilstand is gekomen voordat de opvangzak voor gras wordt afgenomen.
• Maai enkel bij daglicht of bij een goede kunstmatige verlichting.
• Gebruik het apparaat niet onder invloed van alcohol of drugs.
• Maai nooit in nat gras. Let op uw voetbewegingen en op het vasthouden van de stuurhandbeugel. Stuur de grasmaaier stapvoets.
• Maak voor de start van de motor de koppeling voor de wielaandrijving los.
  • Vervang beschadigde geluiddempers.

• Draag bij werkzaamheden met de grasmaaier altijd een veiligheidsbril.

• Verwijder hindernissen zoals stenen en takken.

• Controleer het terrein op oneffenheden. In hoog gras kunnen zich verborgen hindernissen bevinden.
• Maai nooit in de buurt van hellingen, kuilen en bermen. U kunt uw houding of het evenwicht verliezen.

- Gebruik het aapparaat niet op extreem steile terreinen.

- Denk er aan dat de eigenaar of de gebruiker voor ongevallen of bedreiging van andere personen, evenals voor materiele schaden, verantwoordelijk is.

- Wees oplettend en schakel de grasmaaier uit, als kinderen in de buurt zijn.

- Maai dwars t.o.v. de helling, nooit op- of afwaarts.

- Laat nooit toe dat kinderen of personen, die met deze gebruiksaanwijzing niet vertrouwd zijn, het apparaat gebruiken. De leeftijd van de gebruiker kan door plaatselijke bepalingen beperkt zijn.

- Bewaar benzine slechts in daarvoor bedoelde jerrycans.

- Vul de brandstoftank alleen buiten en rook niet tijdens het tanken.

- Vul benzine aan voordat de motor wordt gestart. Open nooit bij draaiende of hete motor de tankdop en vul geen benzine aan.

- Start in geen geval de motor, als benzine is gemorst. Verwijder het apparaat en vermijd het ontstaan van ontvlammingsbronnen in de omgeving van de gemorste benzine.

Zorg voor een veilige vervanging van de benzinetank en tankdoppen.

- Controleer voor het gebruik altijd het mes, messchroeven en maalonderdelen op beschadigingen of slijtage. Vervang versleten of beschadigde messen en schroeven per set zodat geen onbalans ontstaat. Voer geen wijzigingen aan de bescherminrichtingen uit. Controleer regelmatig het juiste functioneren daarvan.

- Houd het apparaat vrij van gras, blaadjes of andere afzettingen van vuil. Verwijder gemorste olie of benzine. Laat de motor afkoelen voordat de machine in een gesloten ruimte wordt opgeslagen.

- Wees bijzonder voorzichtig, als u de richting op de helling wijzigt.

- Stel nooit bij draaiende motor de hoogte van de wielen in.

- De inrichting voor de grasopvang kan door slijtage of beschadiging zijn functionaliteit verliezen waardoor beweegbare delen vrij liggen of onderdelen uitgeworpen kunnen worden. Controleer deze componenten regelmatig en vervang ze bij behoefte met de door de producent aanbevolen reserveonderdelen.

- Het mes van de grasmaaier is zeer scherp. Letselgevaar! Wees bij het onderhoud van het mes bijzonder voorzichtig, draag beschermhandschoenen of omwikkel het mes.

- Wijzig niet de basisinstellingen van de motor en vermijd het forceren van de motor.

- Wees voornamelijk voorzichtig, als u de grasmaaier omkeert of deze naar u toe trekt.

- Schakel het mes uit, indien de grasmaaier voor het passeren van andere vlakten dan gras gekipt of getild moet worden en de grasmaaier naar een maaivlak heen en terug getransporteerd moet worden.

- Maak alle mes- en aandrijvingkoppelingen los voordat de motor wordt gestart.

- Start de motor volgens de gebruiksaanwijzing en let er op dat uw voeten zich op een veilige afstand van het mes bevinden.

- Kip de grasmaaier niet bij het starten van de motor, behalve als deze voor het starten gekipt moet worden. Kip de maaier in dit geval niet meer dan

werkelijk noodzakelijk is en til altijd de van u afgewende kant omhoog.

• Start de motor niet, als u voor de uitwerpbuis staat.
• Til of transporteer de grasmaaier nooit met een draaiende motor.
• Verlaag de reminstelling bij het uitschakelen van de motor. Als de motor van een afsluitkraan is voorzien, sluit dan de benzinetoevoer na het maaien af.
• Aanvullend: rij langzaam, als een meegetrokken stoeltje wordt gebruikt.

MONTAGE/VOORBEREIDING

Alle montage- en onderhoudswerkzaamheden mogen enkel bij uitgeschakelde motor uitgevoerd worden! Lees de gebruiksaanwijzing volledig door voordat u de nieuwe grasmaaier gaat samenbouwen of in gebruik neemt.

BELANGRIJK: De grasmaaier wordt zonder olie en benzine geleverd.

DE GRASMAAIER UITPAKKEN

Neem de grasmaaier uit het karton en controleer of in de verpakking geen losse onderdelen achtergebleven zijn.

Montage van de wielen (afb. 5 a-f)

Monteer de wielen aan de grasmaaier zoals op afbeeldingen 5 a-f is aangegeven.

Let op de juiste volgorde van de afstandsring aan beide zijden (afb. 5d).
Let er op dat de kruiskopschroeven goed (zelfborgend) aangedraaid zijn.

Samenbouw – opvangzak (afb. 2) (afb. 3) (afb. 4)

1. Neem de opvangzak en het betreffende frame, evenals de kunststofcomponent, uit de verpakking (afb. 2).
2. Breng het frame in de opvangzak, let er op dat de lus van de opvangzak zich aan het frame buiten de opvangzak bevindt (afb. 3).
3. Zet nu de opvangzak aan het frame vast (afb. 4).

Samenstelling - handgreep

BELANGRIJK: De handgreep voorzichtig uit elkaar nemen zodat de kabel niet ingeklemd of beschadigd kan worden.

1. De handgreep zo ver optillen tot de werkpositie inklikt.
2. Beschermende verpakking verwijderen, het bovenste deel van de handgreep optillen en dit met het onderste deel samenbouwen. Borgschroeven aan beide handgreepkanten vast aandraaien.
3. De beschermende verpakking van de bedieningshandgreep in het bovenste onderdeel verwijderen.

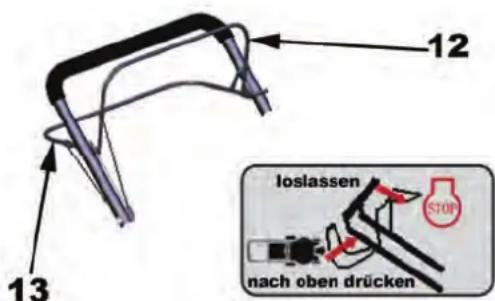

Gebruik

Bedrijfshendel (dodemansbeugel) (12) – bij het starten moet deze in de richting van de handgreep gedrukt worden. Bij uitschakelen van de motor moet deze hendel losgelaten worden.

Aandrijfhendel (13) wordt gebruikt, als de grasmaaier naar voren bewogen moet worden.

loslassen = loslaten
nach oben drücken = naar boven drukken

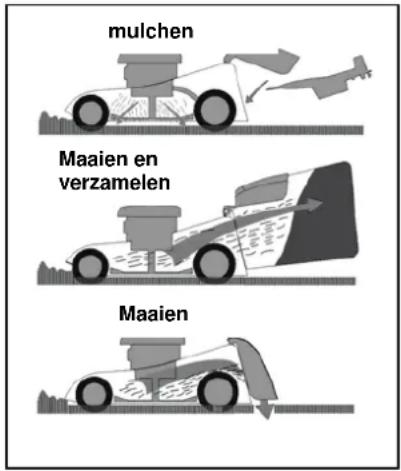

Gebruiksdoelen

1. Maaien (zonder grasopvangzak)

Gemaaid gras wordt in strepen op het veld achtergelaten.

2. Maaien en verzamelen

Het gras wordt in de opvangzak verzameld (vochtig en nat gras verkleint de vulling van de opvangzak). Voor de bevestiging van de opvangkorf aan de maaier moet de afdekplaat opgetild en de opvangkorf opgehangen worden.

3. Mulchen

Door de ingestoken mulchwig (zie hiervoor de afbeelding en „Instellen voor mulchen“) wordt het gras niet uitgeworpen, maar door de maaimessen meervoudig kleiner gemaakt en blijft, voor het bemesten van de oppervlakte, op de grasmat liggen.

mulchen Maaien en verzamelen Maaien

Ombouw tot "mulchen"

1. De montage en demontage van accessoires dient altijd met uitgeschakelde motor uitgevoerd te worden.
2. Plaats de mulchwig, bij verwijderde grasopvangzak, in het uitwerpkanaal en borg deze (1) in de beide boorgaten (2) in het onderdeel met de zelfborgende haken (3).
3. Overtuigt u zich er van of de mulchwig na de montage stabiel gemonteerd is.
4. Let op!!! Uitsluitend de originele onderdelen van de fabrikant gebruiken.

5. Demontage

In het midden met de duim drukken (3), aansluitend loslaten en de mulchwig naar beneden kantelen.

Indien de grasmaaier tijdens het maaien verstopt raakt, reduceer dan de voorwaartse beweging om de messen langer de gelegenheid te geven het gras kleiner te maken

en op de grasmat te verdelen. Verwijder het opgehoopte gras nooit met de hand.

BEDIENING VAN DE AANDRIJVING

Het zelfrijdende loopwerk wordt als volgt bediend: druk de bedrijfshendel (dodemansbeugel) (12) tegen de handgreep in en parallel daarop de aandrijfhendel (13) tegen de handgreep.

De voorwaartse beweging wordt door het loslaten van de aandrijfhendel (13) gestopt.

INSTELLING VAN DE MAAIHOOGTE

Afhankelijk van de gewenste maaihoogte moet de hoogte van de wielen ingesteld worden. Stel de maaihoogte, m.b.v. de hendel voor de hoogte-instelling (8), naar uw wens in. Voor de meeste grasmaaiers is de middelste positie de meest passende hoogte.

Belangrijke tips en adviezen voor het grasmaaien!!!

Onder bepaalde omstandigheden, zoals bij zeer hoog gras, kan het nodig zijn de maaihoogte naar boven in te stellen zodat de kracht en overbelasting van de motor bij het rijden met de grasmaaier verminderd wordt, evenals het inklemmen van gras in de grasmaaier. Het kan ook nodig zijn de rijsnelheid van de grasmaaier te verlagen en/of de vlakte meermaals te maaien.

- Indien het maaien extreem moeilijk is, kan het een voordeel zijn de maalbreedte en de rijsnelheid van de grasmaaier te verkleinen.

• De ontluchtingsopeningen in de opvangkorf kunnen verstopt raken, als de opvangkorf niet regelmatig wordt schoongemaakt. De opvangkorf regelmatig met water schoonmaken en voor het gebruik laten drogen.
• Het bovenste motorgedeelte rond de starter schoon houden. Hierdoor ontstaat een betere luchtstroming en de levensduur van de motor wordt langer.
• Uitsluitend bij droog weer maaien.
• De messen steeds scherp houden.

ONDERHOUD

BELANGRIJK – Regelmatig onderhoud is voor de gelijkblijvende gebruiksveiligheid en het behouden van de oorspronkelijke prestatie van de machine onmisbaar.

1) Alle schroeven en moeren aangedraaid houden zodat u zeker bent dat de machine in een gebruiksveilige staat is. Regelmatig onderhoud is voor de veiligheid en voor een storingsvrij gebruik onmisbaar.
2) Een machine met brandstof nooit in gesloten ruimten opslaan, omdat de verdampende brandstof kan ontvlammen.
3) Voor de opslag in gesloten ruimten de machine absoluut laten afkoelen en de brandstof verwijderen.
4) Om het brandrisico te minimaliseren, houd de motor en de uitlaatdemper, evenals het accuonderdeel en de brandstoftank vrij van gras, bladeren en vetten. Het gemaaide gras niet samen met de grasmaaier opslaan.
5) Vermijd om veiligheidsredenen een gebruik van de machine met versleten of beschadigde onderdelen. De defecte onderdelen moeten door nieuwe vervangen, dus niet gerepareerd, worden. Gebruik uitsluitend originele onderdelen en originele messen. Onderdelen van een andere als voorgeschreven kwaliteit kunnen de machine beschadigen en de veiligheid benadelen.
6) Voor zover het nodig is de brandstoftank leeg te maken, dient dit buiten en bij koude motor uitgevoerd te worden.
7) Bij demontage en instelling van de messen stevige beschermende handschoenen dragen.
8) De messen moeten na het slijpen op de juiste draairichting en onbalans gecontroleerd worden.

9) De zelfsluitende afdekking en de opvangkorf regelmatig op slijtage en vervuiling controleren.
10) Altijd als de machine getransporteerd wordt, met de handen vastgehouden of geneigd moet worden, moeten veiligheidshandschoenen gedragen worden.

Het apparaat aan die plaatsen pakken die een veilige greep garanderen. Denk aan het gewicht en de gewichtsverdeling van de grasmaaier.

SCHOONMAKEN

De machine na ieder gebruik met water schoonmaken, gras en modder van het behuizinginterieur verwijderen – zo worden indrogen van de vervuilingen binnen in de behuizing en problemen bij de volgende start vermeden.

De aanplak aan de binnenkant van de behuizing kan met de tijd door schuurwerkingen loslaten. Om de latere corrosie van de machine te voorkomen voorzien wij de versleten plekken van een roestwerend middel.

Om de reiniging te vereenvoudigen is aan het apparaat een Gardena compatibele snelkoppeling gemonteerd. Sluit de watertoevoer aan en laat de grasmaaier in de stand, afhankelijk van de vervuilingsgraad, ca. 30 seconden draaien om het apparaat na gebruik grondig en eenvoudig te reinigen.

Een- of twee keer per jaar moet de drijfwerkafdekking verwijderd worden en de omgeving rond de riemschijven en de aandrijfriem met een borstel of met perslucht schoongemaakt worden.

Eenmaal per seizoen moet de binnenruimte van de aandrijfwielen schoongemaakt worden. De beide wielen demonteren. De tandwielen en de randen daarvan met perslucht of een borstel van gras en vuil ontdoen.

DEMONTAGE VAN MESSEN

Voor schoonmaken / slijpen / vervangen

Let op!!! Beslist vooraf de bougiestekker uitnemen.

Bij de demontage van de messen de schroef losmaken.

Volgens de afbeelding weer samenbouwen. De schroeven aandraaien. Draaimoment - 40 Nm. Bij vervangen van de messen zou ook de schroef vervangen moeten worden.

OPSLAG

De benzine mag in de brandstoftank nooit langer dan 1 maand blijven. De grasmaaier regelmatig schoonmaken en in een droge gesloten ruimte opslaan.

MILIEU

Voor de bescherming van het milieu zou u aan de volgende punten bijzondere aandacht moeten schenken:

- Altijd zuivere loodvrije benzine gebruiken.

• Altijd een trechter en/of een kan met standregeling gebruiken om morsen van brandstof bij het tanken te vermijden.
• De brandstof niet tot de rand vullen.
• De motorolie niet laten overlopen.
• Overtuigt u zich bij de olieverversing er van dat de verbruikte olie volgens voorschriften wordt verwijderd. Vermijd het morsen met olie.
• Oude oliefilter niet met het restafval verwijderen maar bij de overeenkomstige verzamelplaats afgeven.
• Indien de demper defect is, vervang deze. Gebruik bij reparaties originele reserveonderdelen.
• Laat de instelling van de carburateur door een vakkundig persoon uitvoeren.
• De filter altijd volgens de aanwijzingen schoonmaken.
• Na afloop van de levensduur van uw machine wordt aanbevolen deze bij uw handelaar af te geven zodat hij voor verwijdering volgens voorschriften kan zorgdragen.
  Controleer uw grasmaaier regelmatig op slijtage en de technische staat.

ONDERHOUD

Originele reserveonderdelen worden door de klantendienst en door de handelaar geleverd. Er wordt aanbevolen het jaarlijkse onderhoud en de controle van de veiligheidselementen door een geautoriseerde werkplaats te laten uitvoeren. Voor onderhoud en reserveonderdelen contact met uw handelaar opnemen a.u.b.

FOUTDIAGNOSE

DE MOTOR START NIET	Mogelijke oorzaak Oplossing
1. Controle van de brandstoftank	Onvoldoende brandstof. Brandstof bijvullen.
	Slechte brandstof, opslag zonder leegmaken van de benzinetank, onjuiste benzinesoort.	De brandstoftank en carburateur leegmaken. Verse benzine bijvullen.
2. Bougie controleren	Onjuiste, vervuilde of onjuist ingestelde bougie.	Bougie vervangen (P-8).
	De bougie is nat van benzine (verzopen motor).	Bougie afdrogen en opnieuw plaatsen.
3. De motor bij een vakhandelaar laten repareren of in het werkplaatshandboek naslaan	Verstopte brandstofffilter, onjuiste instelling van de carburateur, resp. de ontsteking, verkleefde ventielen e.d.	Defecte onderdelen vervangen of (indien nodig) repareren.
4. Voeding defect Trek te lang	Trek instellen
5. Gras wordt niet verzameld	Kanaal verstopt, opvangzak vol, gras te nat.	Uitwerpkanaal schoonmaken, opvangzak leegmaken, bij droog weer maaien.
