Merk	JVC
Model	RX-8032V (RX-8032VSL)
Producttype	Audio-video-ontvanger
Afmetingen (B x H x D)	435 mm x 157 mm x 425 mm
Gewicht	12,1 kg
Voeding	230 V, 50 Hz
Stroomverbruik	250 W (werking), 2 W (stand-by)
Uitgangsvermogen (stereo)	100 W per kanaal (8 Ω, 1 kHz, 0,08 % THD)
Uitgangsvermogen (surround)	100 W per kanaal (voor, center, surround, surround back) (8 Ω, 1 kHz, 0,8 % THD)
Compatibele audioformaten	Dolby Digital EX, Dolby Pro Logic II, DTS-ES, DTS Neo:6, DTS 96/24, Linear PCM
CC-omzetter (Compensatiecompressie)	Ja (alleen RX-8032VSL) – 24-bits kwantisering, oversampling tot 192 kHz
K2-technologie	Ja (alleen RX-8032VSL) – vermindering van digitale vervorming
3D-hoofdtelefoonmodus	Ja – virtueel surroundgeluid voor hoofdtelefoon
Digitale equalizer	5 banden (63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz), ±8 dB
Basversterking	+6 dB bij 100 Hz
Audio-aansluitingen	Ingangen: PHONO, DVD, VCR1/2, VIDEO, TV/DBS, CD, CDR, TAPE/MD; Uitgangen: PRE OUT (voor, center, surround, surround back, subwoofer), opname
Video-aansluitingen	Composiet (4 ingangen/3 uitgangen), S-Video (4/3), Component (2 ingangen/1 uitgang) – alleen RX-8032VSL
Digitale ingangen	1 coaxiaal (DIGITAL 1), 3 optisch (DIGITAL 2/3/4); 1 optische uitgang
Tuner	FM (87,5 – 108 MHz) met RDS, AM (522 – 1629 kHz)
Besturingssysteem	COMPU LINK – bediening van compatibele JVC-apparaten
Meegeleverde accessoires	Afstandsbediening, batterijen, AM-raamantenne, FM-antenne
Onderhoud en veiligheid	Niet blootstellen aan vocht; zorg voor 10 cm vrije ruimte aan de zijkanten en bovenkant, 15 cm aan de achterkant; stekker uittrekken bij langdurig niet gebruiken

Veelgestelde vragen - RX-8032V JVC

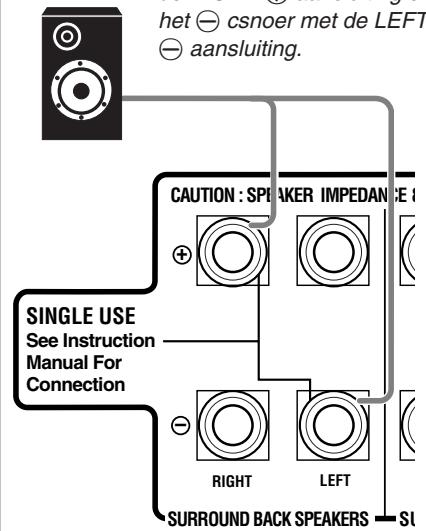

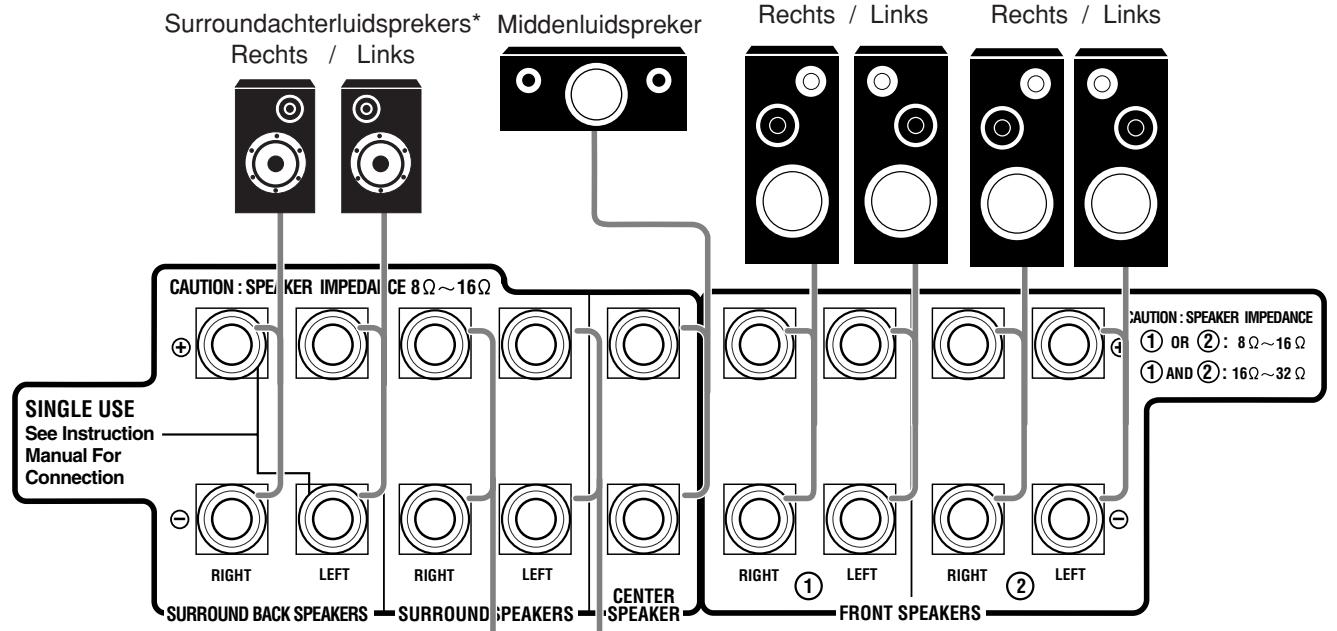

Hoe sluit ik mijn luidsprekers aan op de ontvanger?

Sluit elke luidspreker aan op de overeenkomstige aansluitingen aan de achterzijde: FRONT (voor), CENTER (center), SURROUND (surround), SURROUND BACK (achter). Voor de subwoofer gebruikt u de SUBWOOFER OUT-aansluiting. Houd rekening met de polariteit (+/-) en impedantie (8 tot 16 Ω voor één paar, 16 tot 32 Ω voor twee paren). Na aansluiting gebruikt u de snelle luidsprekerconfiguratie (Quick Speaker Setup) om de grootte en afstand in te stellen.

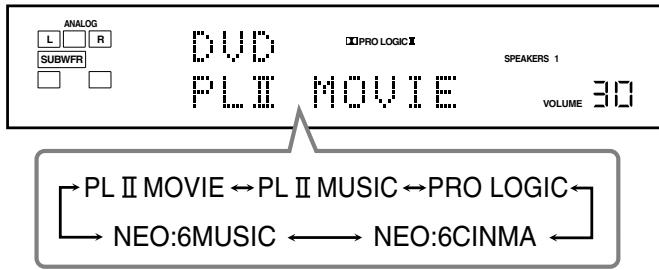

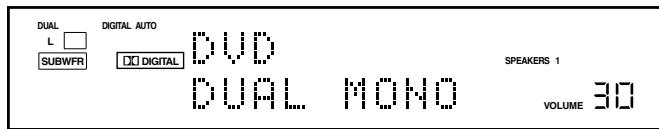

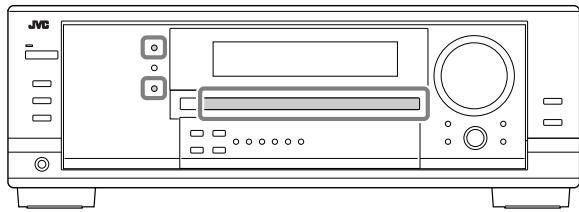

Hoe selecteer ik de Surround-modus?

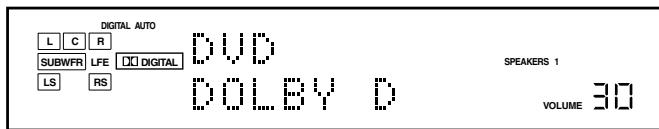

Druk op de SURROUND-toets op het voorpaneel of de afstandsbediening. Draai aan de MULTI JOG-knop om een modus te kiezen (bijv. Dolby Digital, DTS, Pro Logic II). Om uit te schakelen, drukt u op SURROUND/DSP OFF. De beschikbare modi zijn afhankelijk van de bron en het signaalformaat.

Er komt geen geluid uit de luidsprekers, wat moet ik doen?

Controleer de volgende punten: 1) Zijn de luidsprekerkabels correct aangesloten? 2) Zijn de toetsen SPEAKERS ON/OFF 1/2 ingeschakeld? 3) Is de juiste bron geselecteerd? 4) Is de functie MUTING actief? (druk op MUTING om uit te schakelen). 5) Is de ingangsmodus (analoog/digitaal) correct? (druk op INPUT DIGITAL om DGTL AUTO te kiezen).

Hoe gebruik ik de RDS-functie (Radio Data System)?

Stem af op een FM-zender. Druk op DISPLAY MODE op de afstandsbediening om achtereenvolgens de zendernaam (PS), het programmatype (PTY) en de radiotext (RT) weer te geven. Om te zoeken op programmatype, drukt u op PTY SEARCH, selecteert u een code (bijv. News, Rock M) met de toetsen PTY ▲/▼, en drukt u nogmaals op PTY SEARCH om de zoekopdracht te starten.

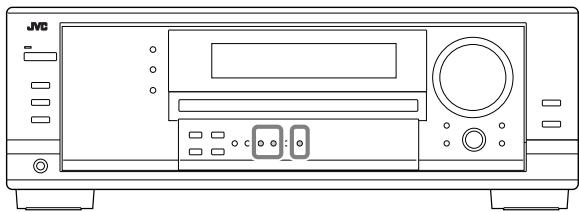

Hoe programmeer ik radiozenders voor?

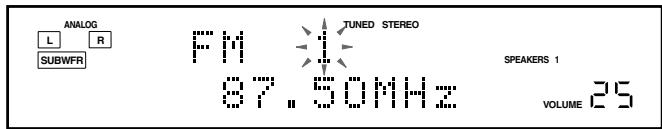

1) Stem handmatig af op de gewenste zender. 2) Druk op MEMORY op het voorpaneel (het kanaalnummer knippert). 3) Gebruik FM/AM PRESET ▲/▼ om een kanaal te kiezen (van 1 tot 30 voor FM, 1 tot 15 voor AM). 4) Druk nogmaals op MEMORY om op te slaan. Om een voorkeurzender op te roepen, gebruikt u de cijfertoetsen op de afstandsbediening (bijv. +10 gevolgd door 5 voor kanaal 15).

Hoe gebruik ik de slaaptimer (Sleep Timer)?

Druk meerdere keren op de toets SLEEP op de afstandsbediening. De stand-bytijd wordt weergegeven en neemt toe in stappen van 10 minuten (max. 90 min). De indicator SLEEP gaat branden. Om de resterende tijd te controleren, drukt u eenmaal op SLEEP; om te annuleren, drukt u tot 'SLEEP 0min' wordt weergegeven. Let op: het uitschakelen van het apparaat annuleert ook de timer.

Hoe verminder ik de helderheid van het display?

Druk op de toets DIMMER op de afstandsbediening. Elke druk wijzigt de helderheid: hoog -> gemiddeld -> laag -> uit (display uit). Blijf drukken om terug te keren naar de oorspronkelijke instelling.

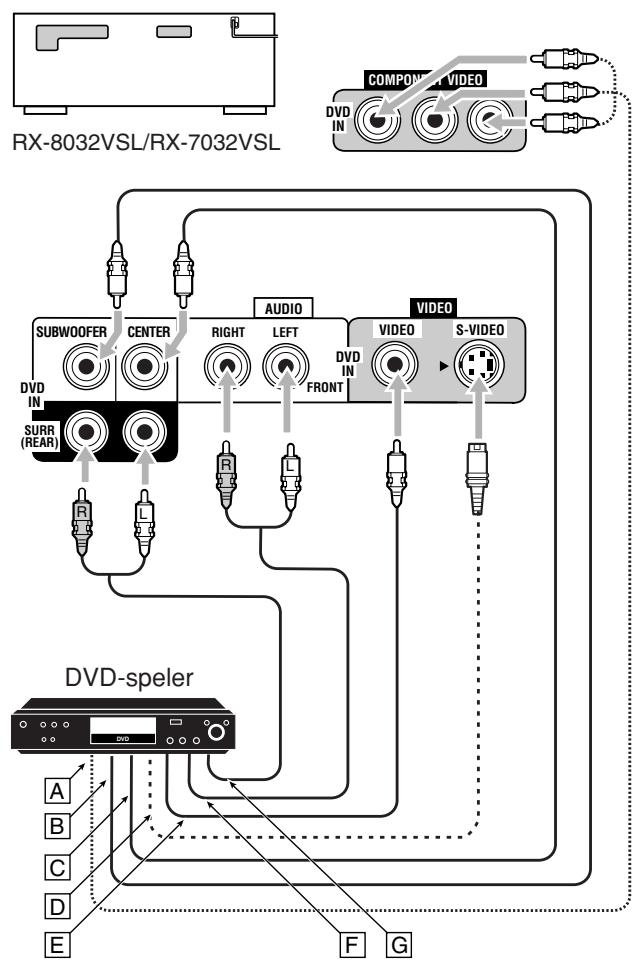

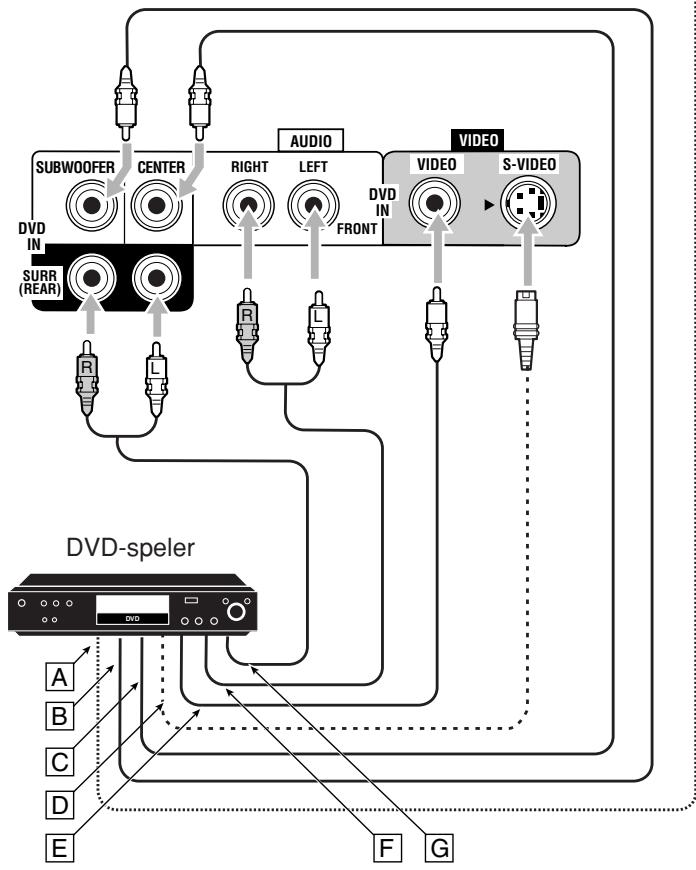

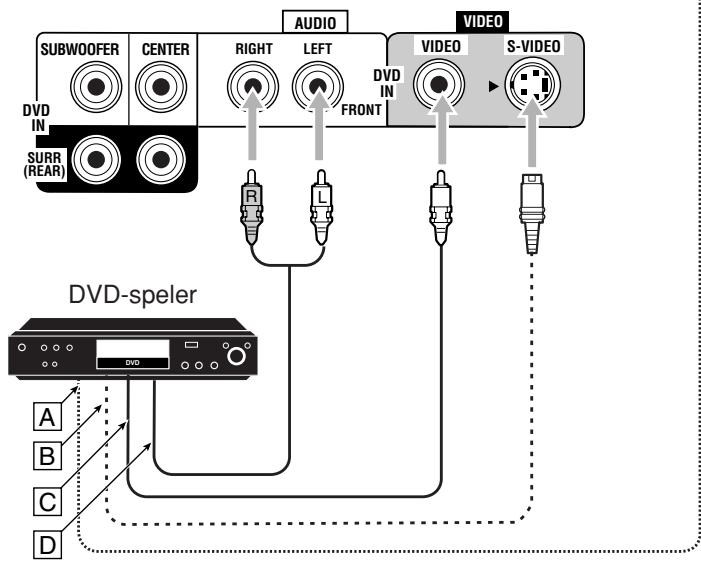

Hoe sluit ik een dvd-speler aan?

Gebruik voor videoverbinding de composiet-, S-video- of componentvideo-ingangen (afhankelijk van de beschikbare aansluitingen op uw speler). Voor audio sluit u de analoge audio-uitgang van de speler aan op de DVD IN-aansluitingen (wit/rood). Voor digitaal geluid gebruikt u een coaxiale of optische kabel naar DIGITAL 1 (DVD) of een optische ingang. Selecteer vervolgens de bron DVD op de ontvanger. Voor meerkanaalsweergave (5.1) gebruikt u de DVD MULTI IN-aansluitingen.

Wat moet ik doen als op het display 'OVERLOAD' verschijnt?

Dit betekent een overbelasting van de luidsprekers door een te hoog volume of kortsluiting. 1) Schakel het apparaat uit met de toets 0/STANDBY/ON. 2) Stop de bron. 3) Controleer de luidsprekerbedrading (geen kale draden die contact maken). 4) Schakel het apparaat weer in en verlaag het volume. Als het probleem aanhoudt, haal dan de stekker een paar minuten uit het stopcontact en steek hem er weer in. Als 'OVERLOAD' opnieuw verschijnt, neem dan contact op met een reparateur.

Hoe kan ik andere apparaten bedienen met de afstandsbediening?

De afstandsbediening kan tv's, videorecorders, dvd-spelers, enz. van andere merken bedienen. Om te configureren: houd de toets ingedrukt die overeenkomt met het apparaat (bijv. TV 0/1) en druk vervolgens op de brontoets (bijv. TV/DBS). Voer de 2-cijferige fabrikantcode in (zie lijst op pagina 49 van de handleiding). Laat de toets los. Test het inschakelen. Als dit niet werkt, probeer dan een andere code uit de lijst.

GEBRUIKSAANWIJZING RX-8032V JVC

Voorzichtig — Ⓞ/ STANDBY/ON schakelaar!

Om de stroomtoevoer geheel uit te schakelen, trekt u de stekker uit het stopcontact. Anders zal er altijd een geringe hoeveelheid stroom naar het apparaat lopen, ongeacht de stand van de Ⓞ/ STANDBY/ON schakelaar. U kunt het apparaat ook met de afstandsbediening aan- en uitschakelen.

LET OP

Ter voorkoming van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel dit toestel niet bloot aan regen of vocht.

VOORZICHTIG

• Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.)
• Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
• Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen.
• Gebruik dit apparaat niet in een badkamer of in andere natte ruimten. Zet ook geen voorwerpen op het apparaat die zijn gevuld met water of andere vloeistoffen (zoals cosmetica, medicijnen, bloemenvazen, bloempotten, kopjes enz.).

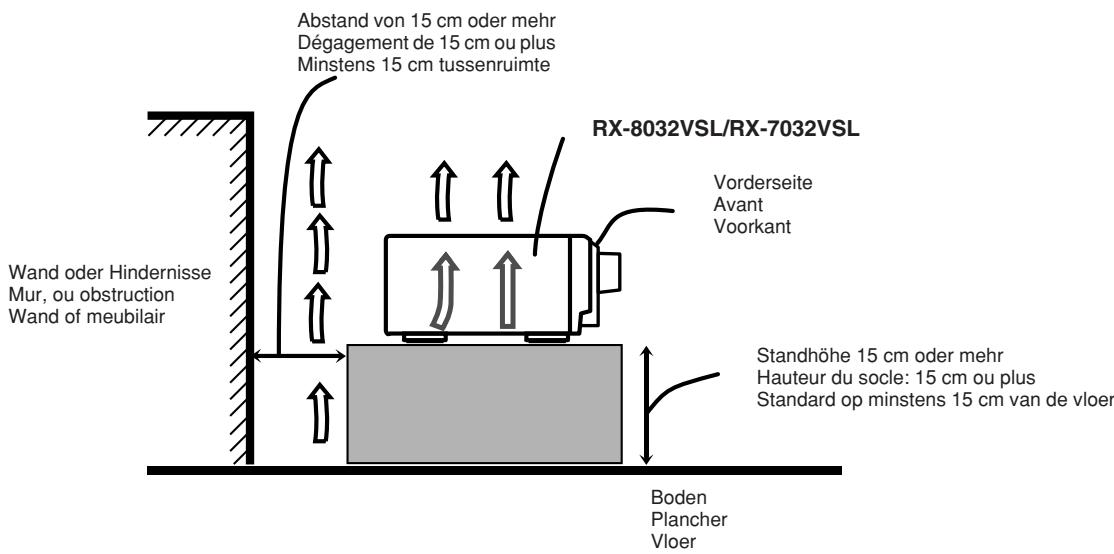

Voorzichtig: Zorg voor goede ventilatie

Om gevaar voor brand of een elektrische schok te voorkomen, dient u bij opstelling van het apparaat op de volgende punten te letten:

Voorkant: Voldoende ruimte vrij houden.

Zijkanten: Minstens 10 cm aan weerszijden vrij houden.

Bovenkant: Niets bovenop plaatsen; 10 cm speling vrijhouden.

Achterkant: Minstens 15 cm ruimte achteraan vrijhouden.

Onderkant: Opstellen op een egaal horizontaal oppervlak.

Bovendien moet er rondom voldoende luchtdoorstroming zijn, zoals in de afbeelding aangegeven.

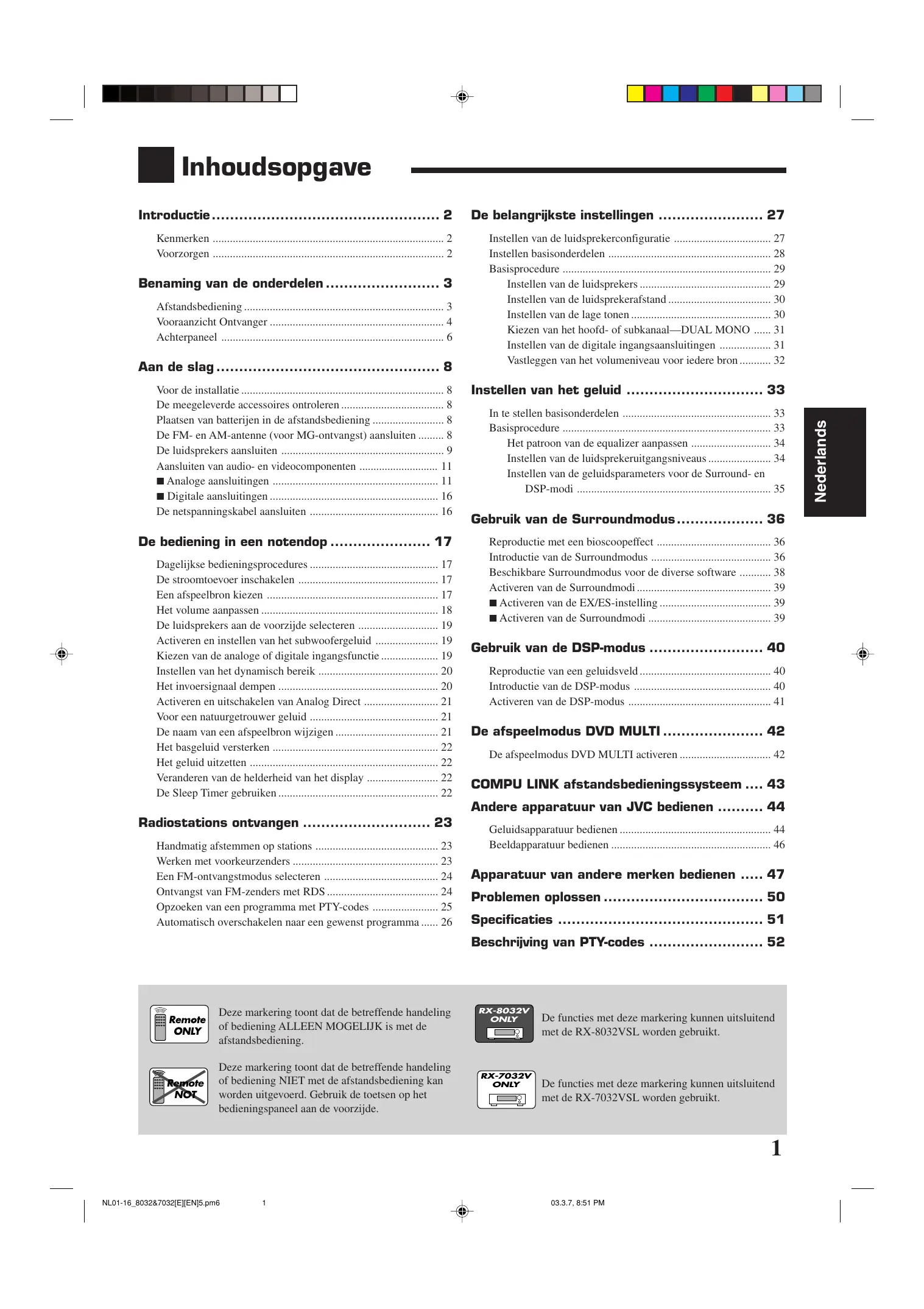

Inleiding 2

Kenmerken 2 Voorzorgen 2

Benaming van de onderdelen 3

Afstandsbediening 3 Vooraanzicht Ontvanger 4 Achterpaneel 6

Aan de slag 8

Voor de installatie 8 De meegeleverde accessoires controleren 8 Plaatsen van batterijen in de afstandsbediening 8 De FM- en AM-antenne (voor MG-ontvangst) aansluiten .... 8 De luidsprekers aansluiten 9

Aansluiten van audio- en videocomponenten 11

■ Analoge aansluitingen 11 ■ Digitale aansluitingen 16 De netspanningskabel aansluiten 16

De bediening in een notendop 17

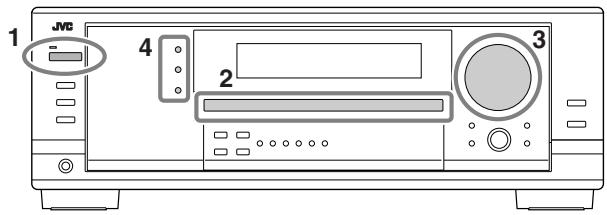

Dagelijkse bedieningsprocedures 17 De stroomtoevoer inschakelen 17 Een afspeelbron kiezen 17 Het volume aanpassen 18 De luidsprekers aan de voorzijde selecteren 19 Activeren en instellen van het subwoofergeluid 19 Kiezen van de analoge of digitale ingangsfunctie 19 Instellen van het dynamisch bereik 20 Het ingangssignaal dempen 20 Activeren en uitschakelen van Analog Direct 21 Voor een natuurgetrouwer geluid 21 De naam van een afspeelbron wijzigen 21 Het basgeluid versterken 22 Het geluid uitzetten 22 Veranderen van de helderheid van het display 22 De Sleep Timer gebruiken 22

Radiostations ontvangen 23

Handmatig afstemmen op stations 23 Werken met voorkeurzenders 23 Een FM-ontvangstmodus selecteren 24 Ontvangst van FM-zenders met RDS 24 Opzoeken van een programma met PTY-codes 25 Automatisch overschakelen naar een gewenst programma.....26

De belangrijkste instellingen 27

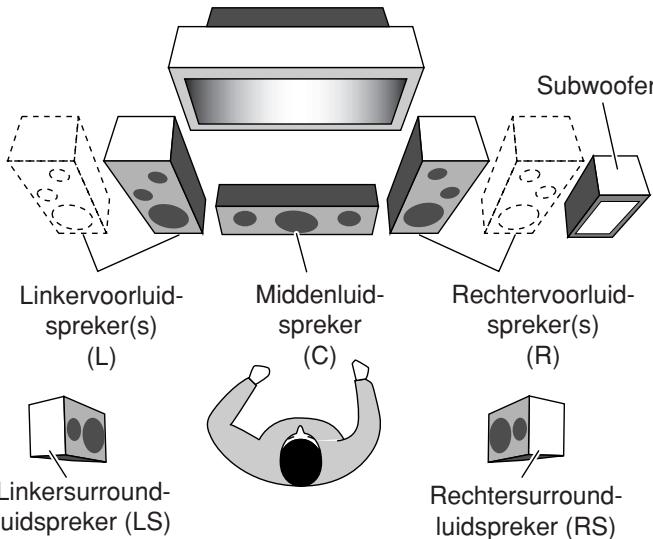

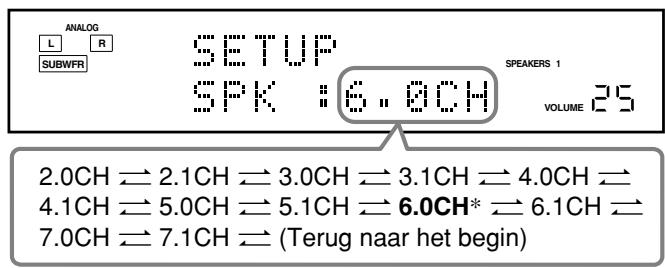

Instellen van de luidsprekerconfiguratie 27 Instellen van basisonderdelen 28 Basisprocedure 29

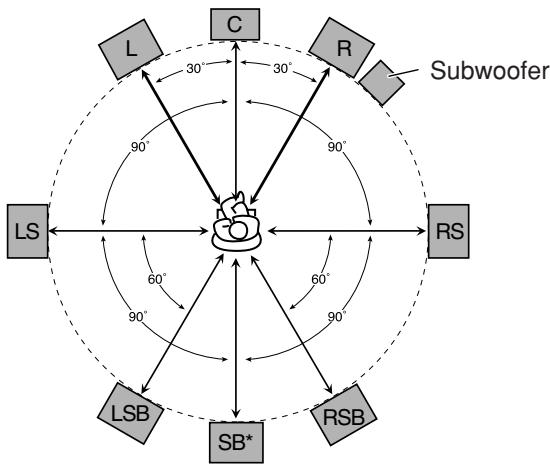

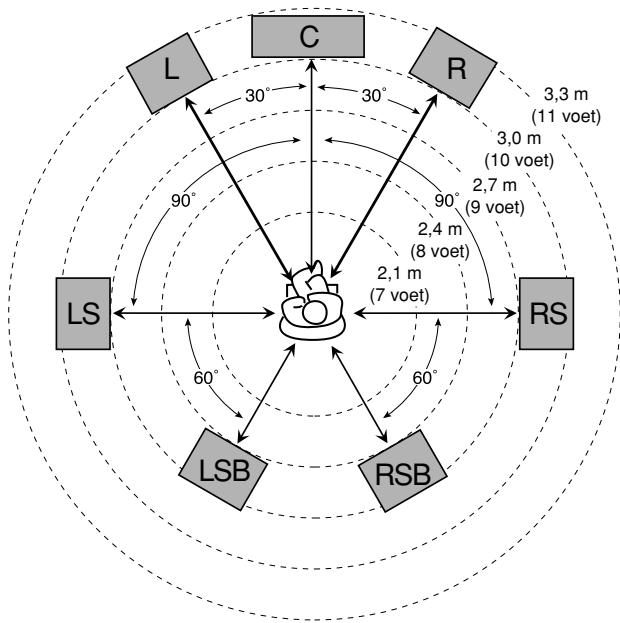

Instellen van de luidsprekers 29 Instellen van de luidsprekerafstand 30 Instellen van de lage tonen 30 Kiezen van het hoofd- of subkanaal-DUAL MONO .... 31 Instellen van de digitale ingangsaansluitingen 31 Vastleggen van het volumeniveau voor iedere bron 32

Instellen van het geluid 33

In te stellen basisonderdelen 33 Basisprocedure 33

Het patroon van de equalizer aanpassen 34 Instellen van de luidsprekeruitgangsniveaus 34 Instellen van de geluidsparameters voor de Surround- en DSP-modi 35

Gebruik van de Surroundmodus 36

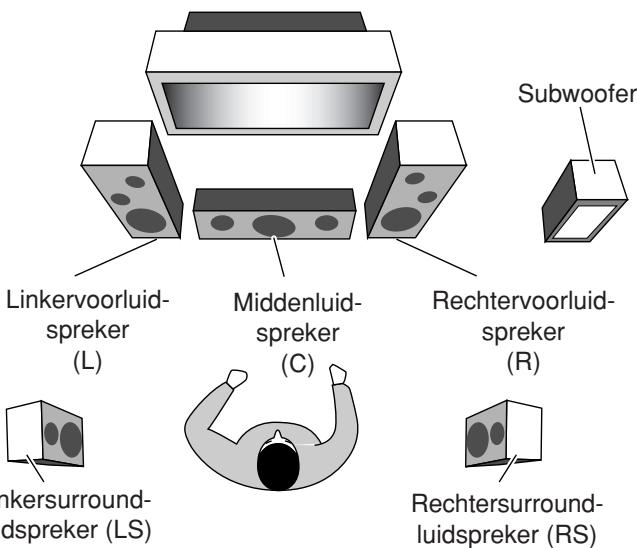

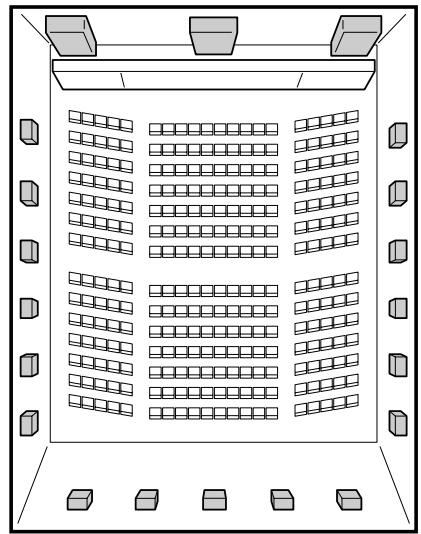

Reproductie met een bioscoopeffect 36 Introductie van de Surroundmodus 36 Beschikbare Surroundmodus voor de diverse software 38 Activeren van de Surroundmodi 39 Activeren van de EX/ES-instelling 39 Activeren van de Surroundmodi 39

Gebruik van de DSP-modus 40

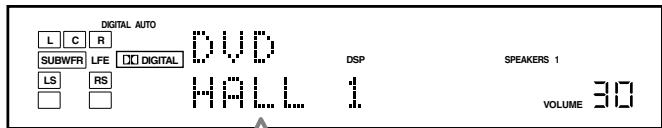

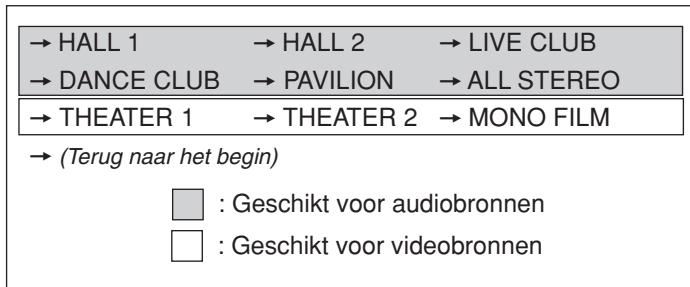

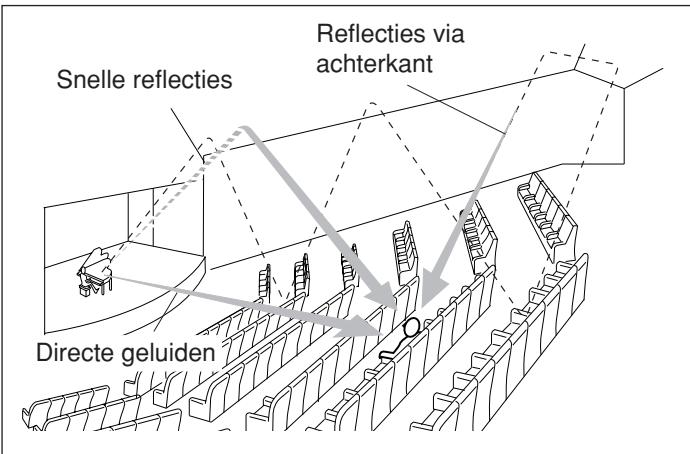

Reproductie van een geluidsveld 40 Introductie van de DSP-modus 40 Activeren van de DSP-modus 41

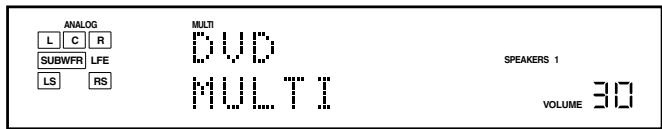

De afspeelmodus DVD MULTI 42

De afspeelmodus DVD MULTI activeren 42

COMPU LINK afstandsbedieningssysteem ... 43

Andere apparatuur van JVC bedienen 44

Geluidsapparatuur bedienen 44 Beeldapparatuur bedienen 46

Apparatuur van andere merken bedienen .... 47

Problemen oplossen 50

Specificaties 51

Beschrijving van PTY-codes 52

Deze markering toont dat de betreffende handeling of bediening ALLEEN MOGELIJK is met de afstandsbediening.

Deze markering toont dat de betreffende handeling of bediening NIET met de afstandsbediening kan worden uitgevoerd. Gebruik de toetsen op het bedieningspaneel aan de voorzijde.

De functies met deze markering kunnen uitsluitend met de RX-8032VSL worden gebruikt.

De functies met deze markering kunnen uitsluitend met de RX-7032VSL worden gebruikt.

Kenmerken

CC (Compensative Compression) converter ALLEEN voor de RX-8032VSL

De CC-converter elimineert trillingen en golven met een drastische vermindering van de digitale vervorming door de digitale muziekdata met een 24 bit-quantisatie te verwerken en de bemonsteringsfrequentie tot 128kHz (voor fs 32kHz signalen)/ 176,4kHz (voor fs 44,1kHz signalen)/ 192kHz (voor fs 48kHz signalen) te vergroten. Met gebruik van de CC-converter krijgt u met iedere bron een natuurgetrouw en prettig geluidsveld. (Zie bladzijde 21 voor details.)

K2 technologie—ALLEEN voor de RX-8032VSL

De K2 technologie is ontworpen voor een natuurgetrouwe audioreproductie met een drastische reductie in digitale vervorming, waarbij een oorspronkelijke, uitermate nauwkeurige geluidssfeer wordt verkregen.

Compatibel met diverse audioformaten, inclusief DTS 96/24

Met de RX-8032VSL en RX-7032VSL kunt u ook van de nieuw geïntroduceerde audioformaten genieten, bijvoorbeeld Dolby Digital EX, Dolby Pro Logic II, DTS-ES, DTS Neo:6 en DTS 96/24. - Dit toestel is tevens compatibel met Dual Mono-signalen die op Dolby Digital- en DTS-discs zijn opgenomen.

Met de technologie voor het simuleren van diverse geluidsvelden krijgt u in uw huiskamer de geluidseffecten die u bijvoorbeeld van bioscopen en concertzalen gewend bent. Dankzij de DSP (Digital Signal Processor) en een geheugen van grote capaciteit kunt u multikanaal surroundgeluid beluisteren bij weergave van 2-kanaals of multikanaals software in overeenstemming met de gemaakte luidsprekerinstellingen.

Multikanaal virtueel surroundgeluid via de hoofdtelefoon—3D HEADPHONE

Het ingebouwde virtuele surroundsysteem voor de hoofdtelefoon is compatibel met multikanaals software, zoals Dolby Digital, DTS Surround, enz. Dankzij geavanceerde algoritmen voor signaalverwerking die door de high-performance DSP worden gebruikt, kunt u ook via de hoofdtelefoon van een natuurgetrouw surroundgeluid genieten.

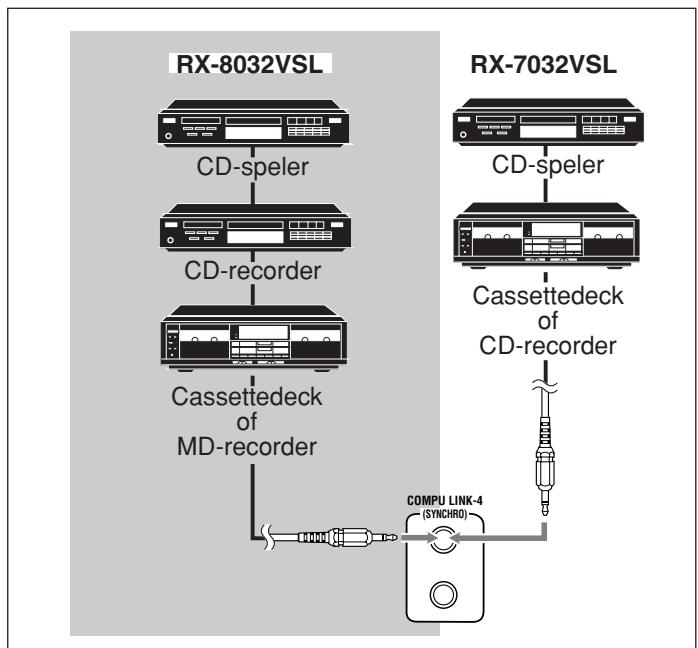

COMPU LINK afstandsbedieningssysteem

Dankzij het COMPU LINK afstandsbedieningssysteem kunt u andere JVC audio-componenten via deze receiver bedienen.

Voorzorgen

Stroombron

• Gebruik altijd de stekker om het netsnoer van de receiver te ontkoppelen. Trek niet aan het snoer zelf.
• Raak het netsnoer en de stekker niet met natte handen aan.
• Trek de stekker van het netsnoer uit het stopcontact indien u de receiver voor langere tijd niet gaat gebruiken.

Ventilatie

De in deze receiver ingebouwde versterkers met hoog vermogen wekken warmte op in het toestel. Let voor de veiligheid derhalve op de volgende punten.

• Zorg dat er een goede ventilatie rond de receiver is. Door een slechte ventilatie zou het toestel kunnen oververhitten en de receiver worden beschadigd.
• Blokkeer de ventilatie-openingen of gaten niet. (De warmte kan mogelijk niet goed worden afgevoerd indien de ventilatie-openingen of gaten door bijvoorbeeld een krant of kleedje worden afgedekt).

Overige

• Stop het gebruik van het toestel, trek de stekker van het netsnoer uit het stopcontact en raadpleeg de plaats van aankoop indien een metalen voorwerp of vloeistof in het toestel terecht is gekomen.
• Stel dit apparaat niet bloot aan regen, vocht, druipwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.
• Demonteer het toestel niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel.

Trek de stekker van het netsnoer uit het stopcontact en raadpleeg uw JVC handelaar indien u een probleem met het toestel heeft.

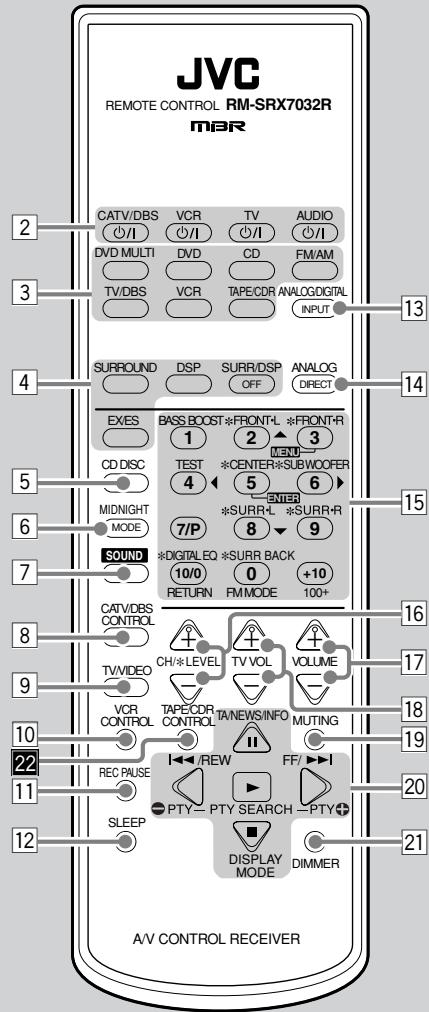

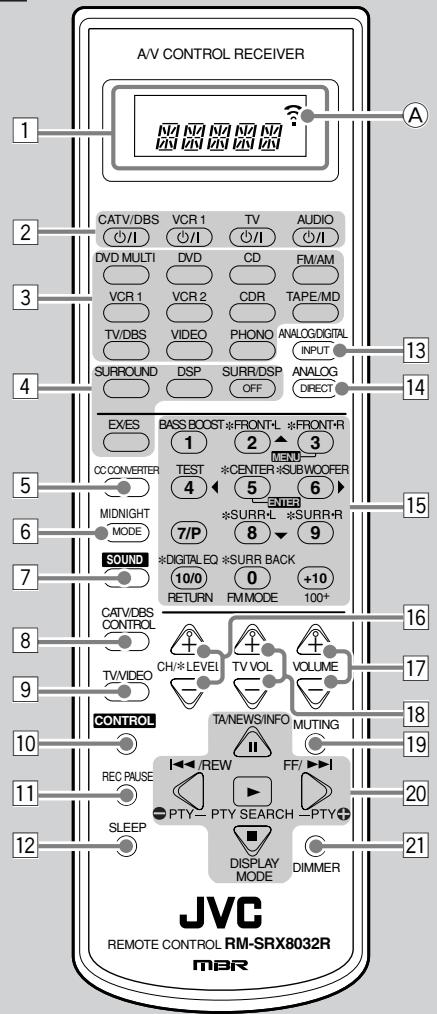

Afstandsbediening

RX-8032VSL

RX-7032VSL

1 Alleen voor de RX-8032VSL: Displayvenster

• Wanneer de afstandsbedieningsfunctie verandert, worden dit op het display getoond.
• De signaalindicator (A) licht op wanneer signalen worden verstuurd.

2 De toetsen \(\mathcal{O} / 1\) (17, 46-48)

Voor de RX-8032VSL: CATV/DBS \(\text{念}\) /I, VCR 1 \(\text{念}\) /I, TV \(\text{念}\) /I, AUDIO \(\text{念}\) /I Voor de RX-7032VSL:

CATV/DBS \(\mathcal{O} / I\) VCR \(\mathcal{O} / I\) TV \(\mathcal{O} / I\) AUDIO \(\mathcal{O} / I\)

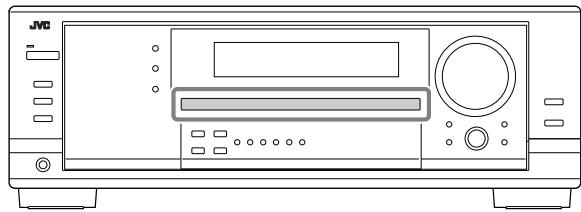

3 De toetsen voor het selecteren van een afspeelbron (17, 18, 19, 23, 24, 39, 41, 42)

Voor de RX-8032VSL: DVD MULTI, DVD, CD, FM/AM, VCR 1, VCR 2, CDR, TAPE/MD, TV/DBS, VIDEO, PHONO. Voor de RX-7032VSL: DVD MULTI, DVD, CD, FM/AM, TV/DBS, VCR, TAPE/CDR. * De receiver wordt automatisch ingeschakeld wanneer u op een van deze bronkeuzetoetsen drukt.

4. De toets SURROUND (39)

• De toets DSP (41)
• De toets SURR (surround)/DSP OFF (39, 41)

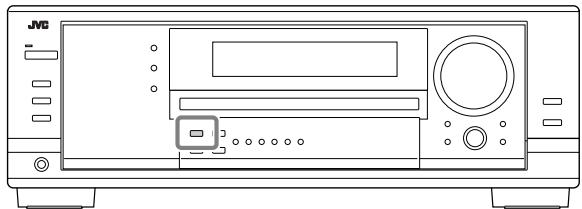

• De toets EX/ES (39)

5. Voor de RX-8032VSL: De toets CC CONVERTER (21). Voor de RX-7032VSL: De toets CD DISC (45)

6. De toets MIDNIGHT MODE (20). 7. De toets SOUND (22, 34, 35). 8. De toets CATV/DBS CONTROL (47). 9. De toets TV/VIDEO (46, 47)

10. Voor de RX-8032VSL: De toets CONTROL (44 - 46)

Voor de RX-7032VSL: De toets VCR CONTROL (46)

11. De toets REC PAUSE (45, 46, 48)

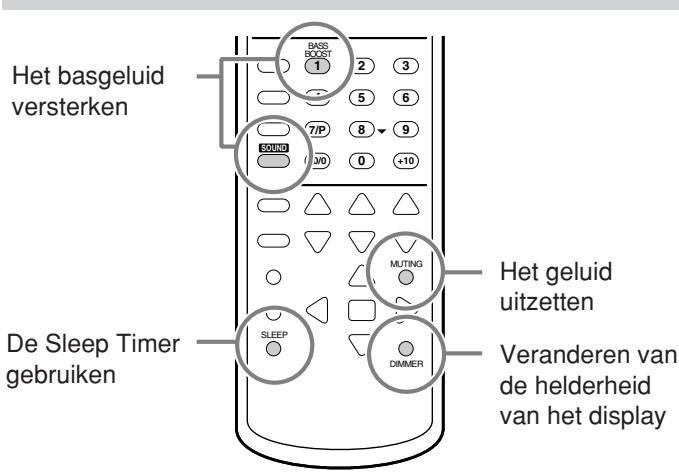

12. De toets SLEEP (22)

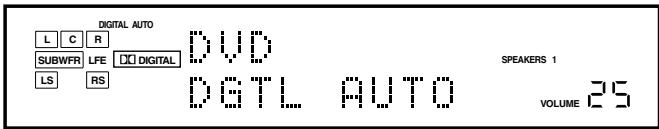

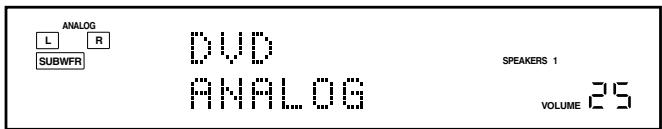

13. De toets ANALOG/DIGITAL INPUT (20)

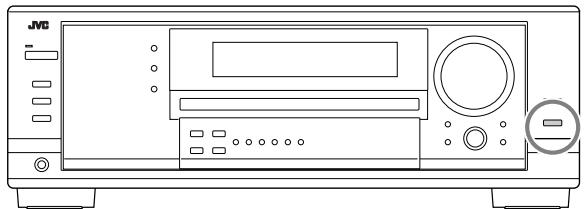

14. De toets ANALOG DIRECT (21)

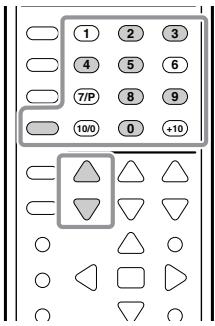

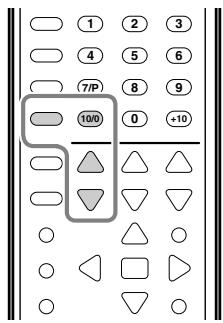

15. 10 cijfertoetsen voor bediening van tuner (24)

• 10 cijfertoetsen voor het aanpassen van het geluid (22, 34, 35). 10 cijfertoetsen voor de bediening van audio/videoapparatuur (44-48)

16 • De toetsen CH (kanaal) +/− (46–48)

• De toetsen LEVEL +/- (34, 35, 44)

De LEVEL +/- toetsen functioneren uitsluitend na een druk op SOUND, 10 cijfertoetsen die met een sterretje (*) op de afstandsbediening zijn gemarkeerd.

17 De toetsen VOLUME +/- (18) 18 De toetsen TV VOL (volume) +/- 46,47 19 De toets MUTING (22) 20 • De RDS-bedieningstoetsen (25, 26)

Bedieningstoetsen voor audio/video-apparatuur (44-46, 48)

21 De toets DIMMER (22) 22 Alleen voor de RX-7032VSL: De toets TAPE/CDR CONTROL (45)

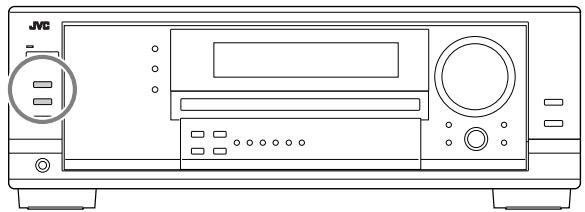

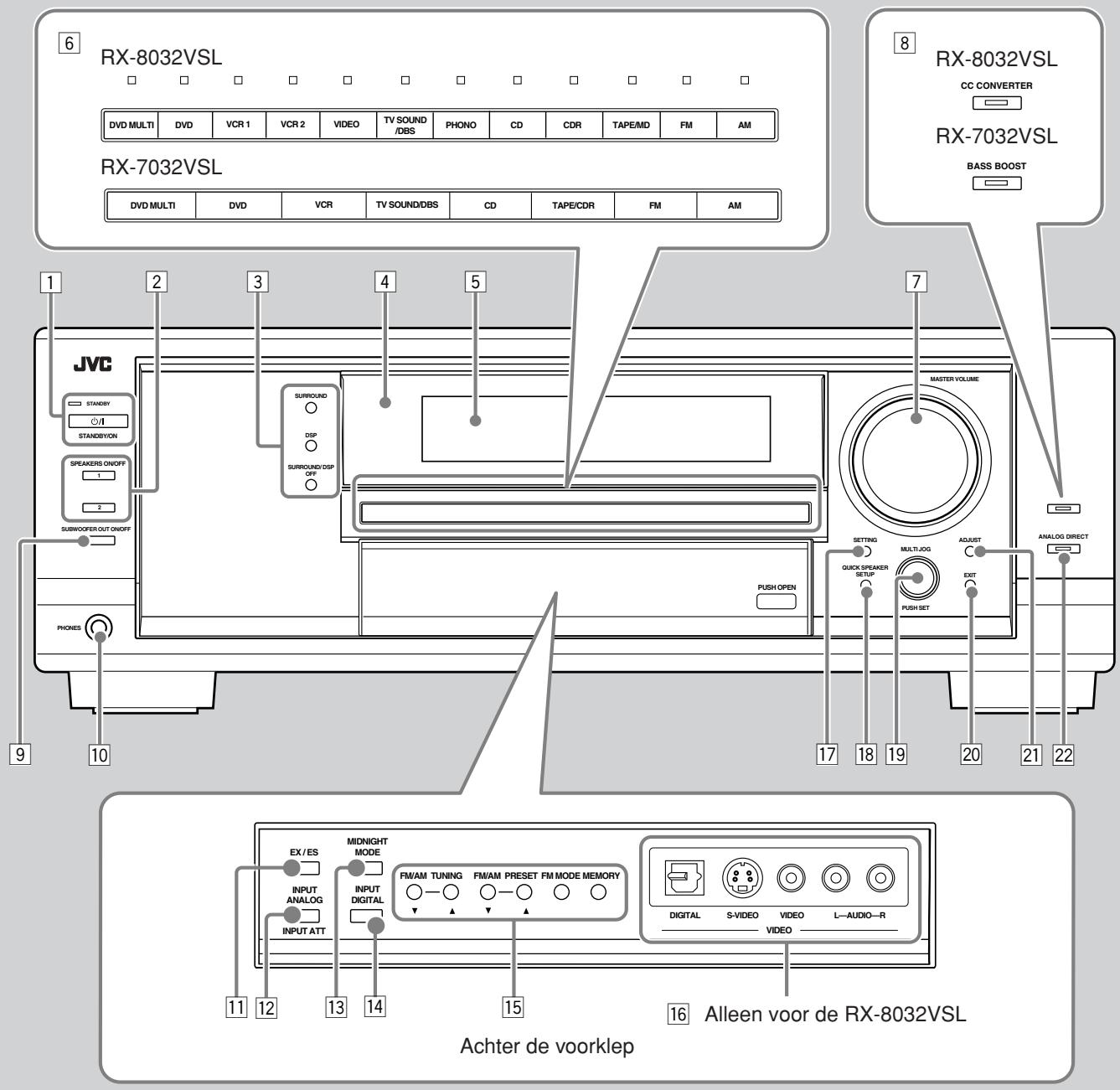

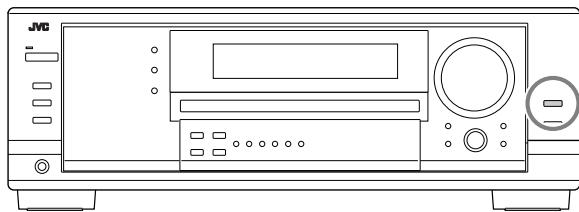

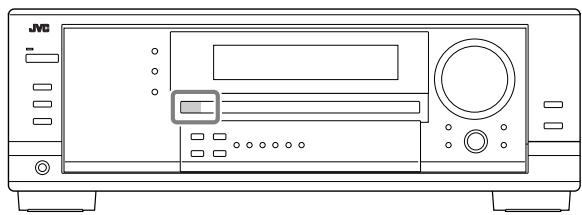

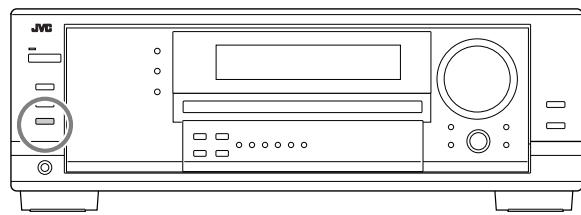

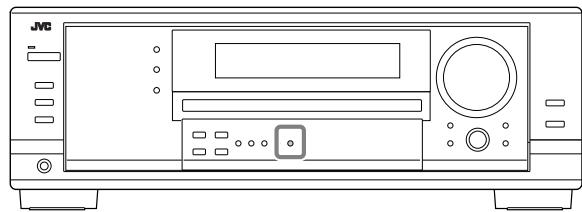

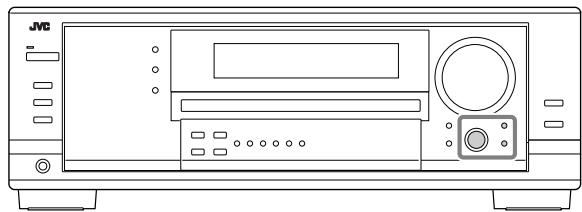

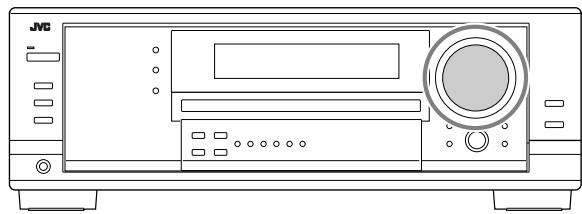

Vooraanzicht Ontvanger

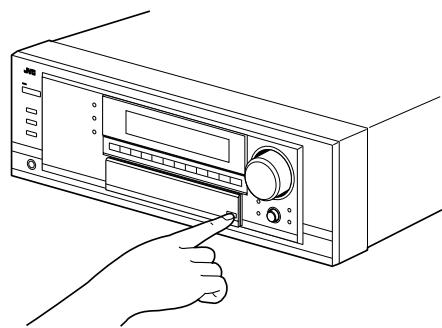

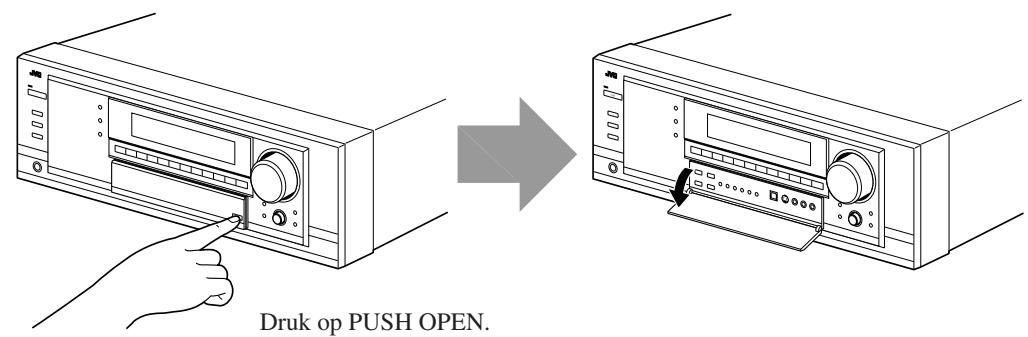

Openen van de voorklep

Vooraanzicht Ontvanger

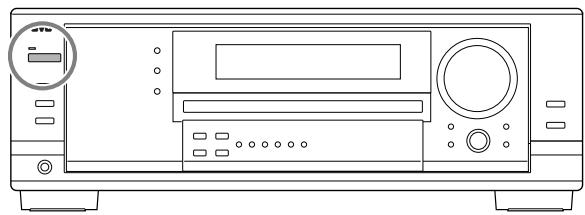

1 De toets G/I STANDBY/ON en STANDBY-lampje (17) 2 • De toets SPEAKERS ON/OFF 1 (19) - De toets SPEAKERS ON/OFF 2 (19) 3 • De toets SURROUND (39) - De toets DSP (41) - De toets SURROUND/DSP OFF (39, 41) 4 De sensor voor de afstandsbediening Displayvenster (17) 6 • Voor de RX-8032VSL: De toetsen en lampje voor selecteren van een afspeelbron (17, 18, 19, 21, 23, 24, 39, 41, 42) DVD MULTI, DVD, VCR 1, VCR 2, VIDEO, TV SOUND/DBS, PHONO, CD, CDR, TAPE/MD, FM, AM (Het lampje boven de toets voor de gekozen bron licht op.) Voor de RX-7032VSL: De toetsen voor het selecteren van een afspeelbron (17, 18, 19, 21, 23, 24, 39, 41, 42) DVD MULTI, DVD, VCR, TV SOUND/DBS, CD, TAPE/CDR, FM, AM 7 De knop MASTER VOLUME (18) 8 • Voor de RX-8032VSL: De toets en lampje CC CONVERTER (21) - Voor de RX-7032VSL: De toets en lampje BASS BOOST (22) 9 De toets SUBWOOFER OUT ON/OFF (19) 10 PHONES aansluiting (19) 11 De toets EX/ES (39)

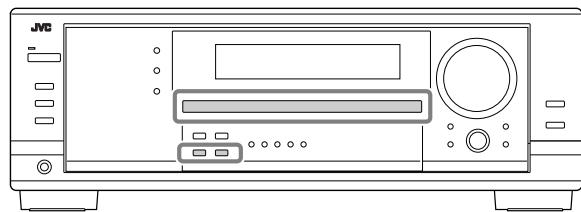

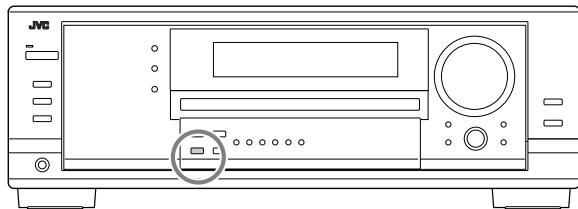

12 • De toets INPUT ANALOG (20) - De toets INPUT ATT (20) 13 De toets MIDNIGHT MODE (20) 14 De toets INPUT DIGITAL (20) 15 De toetsen TUNER CONTROL

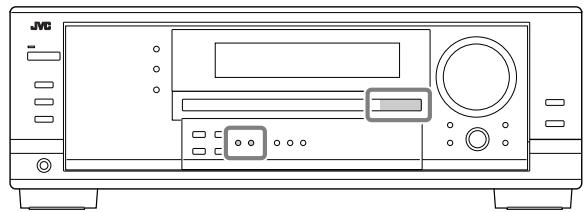

• De toetsen FM/AM TUNING ▲ / ▼ (23)
• De toetsen FM/AM PRESET ▲ / ▼ (23, 24)
• De toets FM MODE (24)
• De toets MEMORY (23)

16 Voor de RX-8032VSL: VIDEO-ingangen (13) DIGITAL optische aansluitingen, S-VIDEO aansluiting, VIDEO aansluiting, AUDIO—L/R aansluiting [17] De toets SETTING (29) 18 De toets QUICK SPEAKER SETUP (27) [19] • De knop MULTI JOG (27, 29, 33) - De toets PUSH SET (27, 29, 33) 20 De toets EXIT (29, 33) 21 De toets ADJUST (33) 22 De toets en lampje ANALOG DIRECT (21)

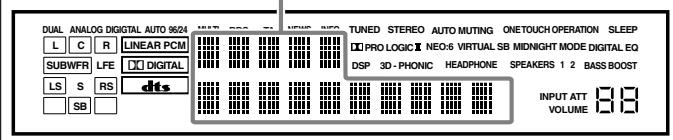

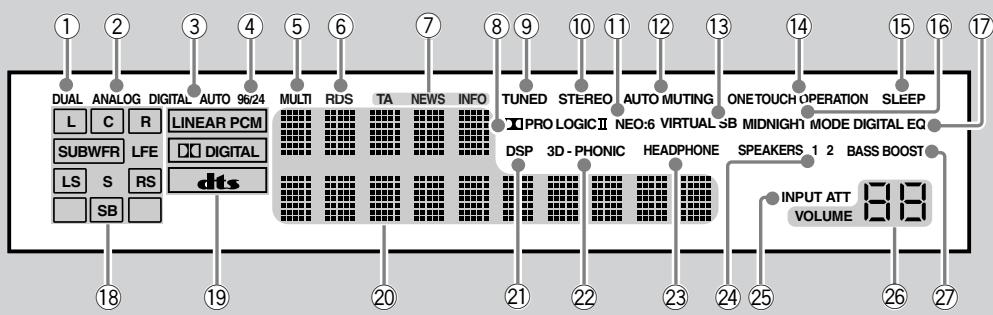

Displayvenster

Displayvenster

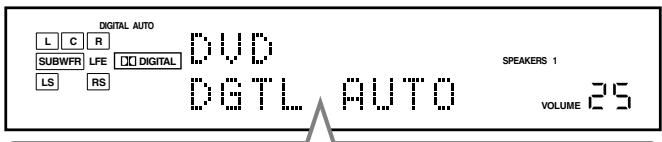

① DUAL indicator (37) ② ANALOG indicator (20) ③ DIGITAL AUTO indicator (20) ④ 96/24 indicator (37) ⑤ MULTI indicator (42) ⑥ RDS indicator (24) ⑦ Programmatype (TA/NEWS/INFO) indicators (26) ⑧ PRO LOGIC indicator (36) PRO LOGIC II indicator (37) ⑨ TUNED indicator (23) STEREO indicator (23, 24) NEO:6 indicator (37) ⑩ AUTO MUTING indicator (24) VIRTUAL SB (Surroundachter) indicator (36, 37) ⑪ ONE TOUCH OPERATION indicator (32)

⑮ SLEEP indicator (22) ⑯ MIDNIGHT MODE indicator (20) ⑰ DIGITAL EQ (egalisatie) indicator (34) ⑱ Luidspreker en signaal indicators (18) ⑲ Digitaal signaalformaat indicators (20) ⑳ Hoofddisplay (17) ㉑ DSP indicator (19, 40) ㉒ 3D-PHONIC indicator (40) ㉓ HEADPHONE indicator (19, 40) ㉔ SPEAKERS 1/2 indicators (19) ㉕ INPUT ATT (demping) indicator (20) ㉖ VOLUME niveau-indicator (17, 22) BASS BOOST indicator (22)

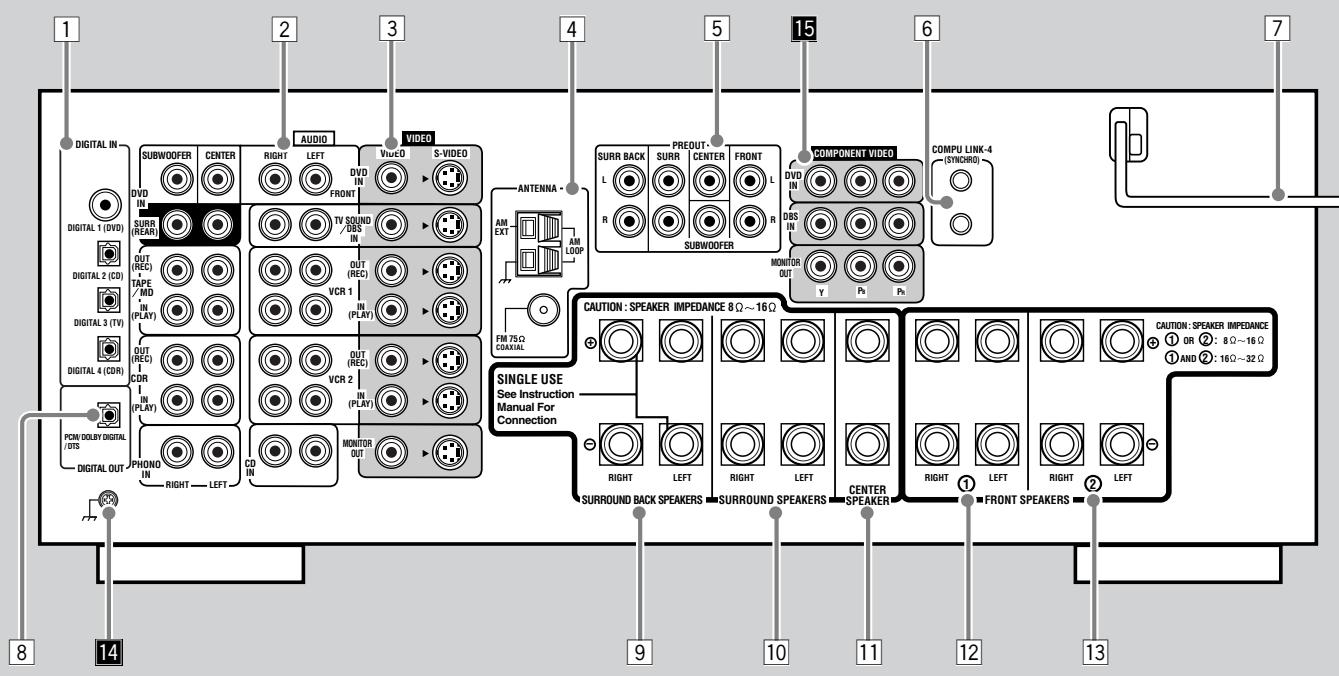

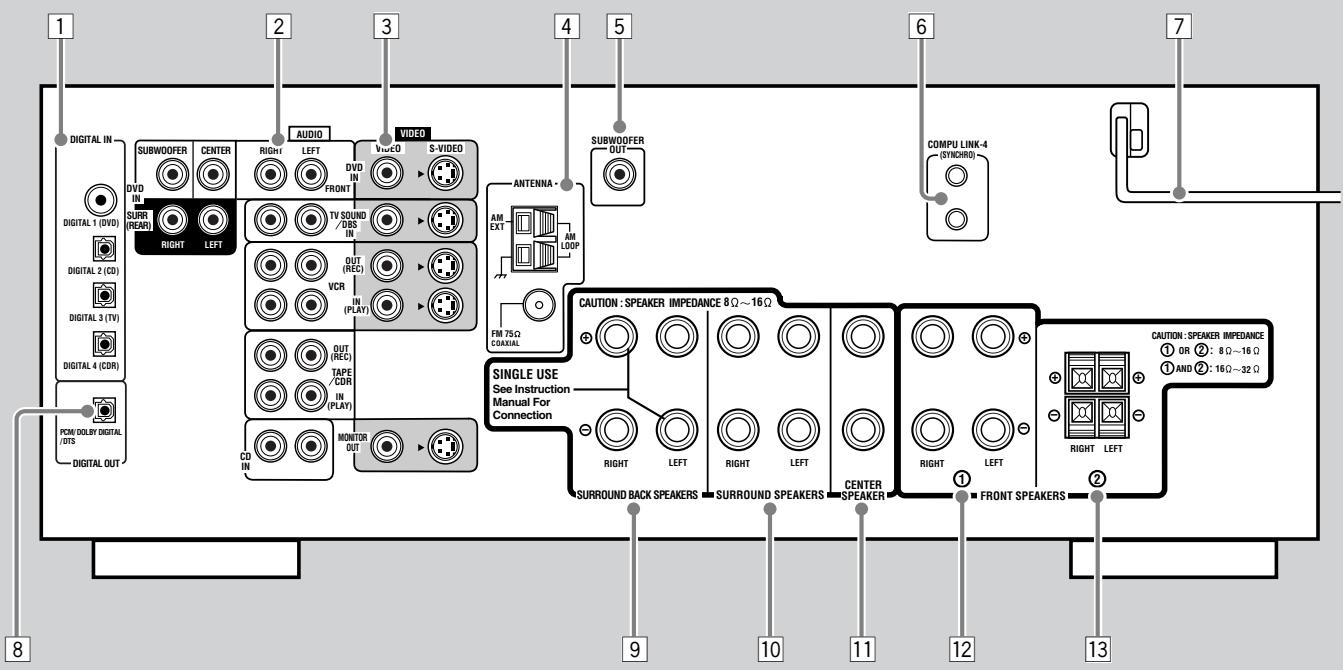

Achterpaneel

RX-8032VSL

RX-7032VSL

Achterpaneel

RX-8032VSL

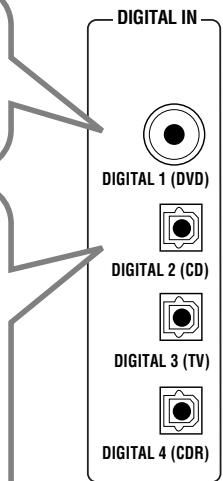

DIGITAL IN aansluitingen (16)

Coaxiaal: DIGITAL 1 (DVD) Optisch: DIGITAL 2 (CD), DIGITAL 3 (TV), DIGITAL 4 (CDR)

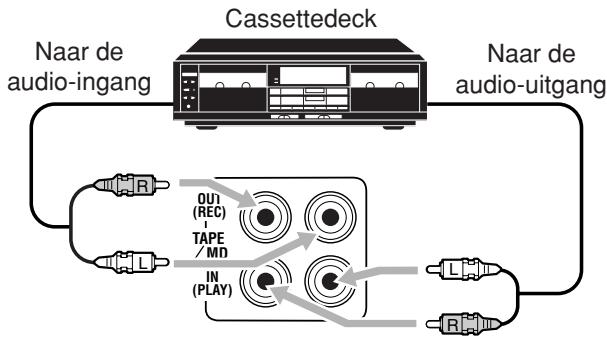

2 AUDIO in- en uitgangsaansluitingen (11-15)

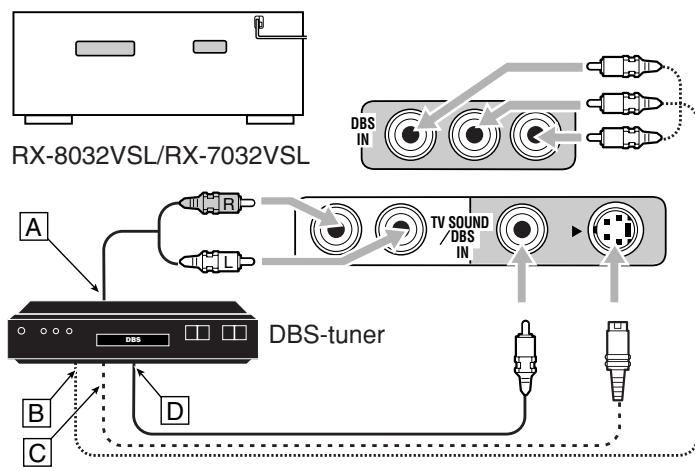

3 S-VIDEO en composiet VIDEO in- en uitgangsaansluitingen (14, 15)

• Ingang: DVD IN, TV SOUND/DBS IN, VCR1 IN (PLAY), VCR 2 IN (PLAY)
• Uitgang: VCR 1 OUT (REC), VCR 2 OUT (REC), MONITOR OUT

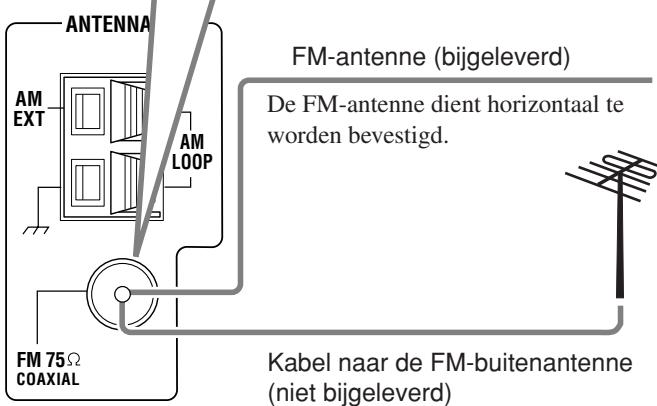

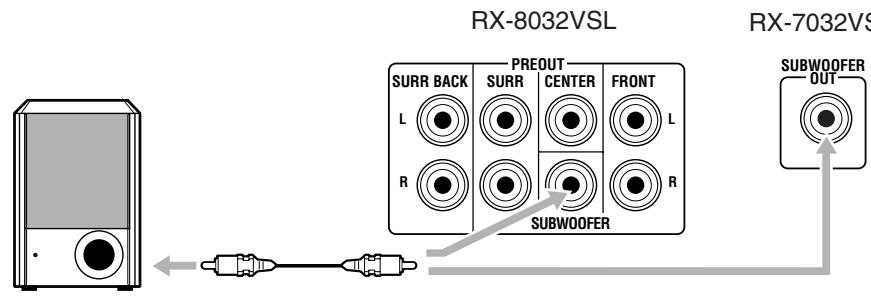

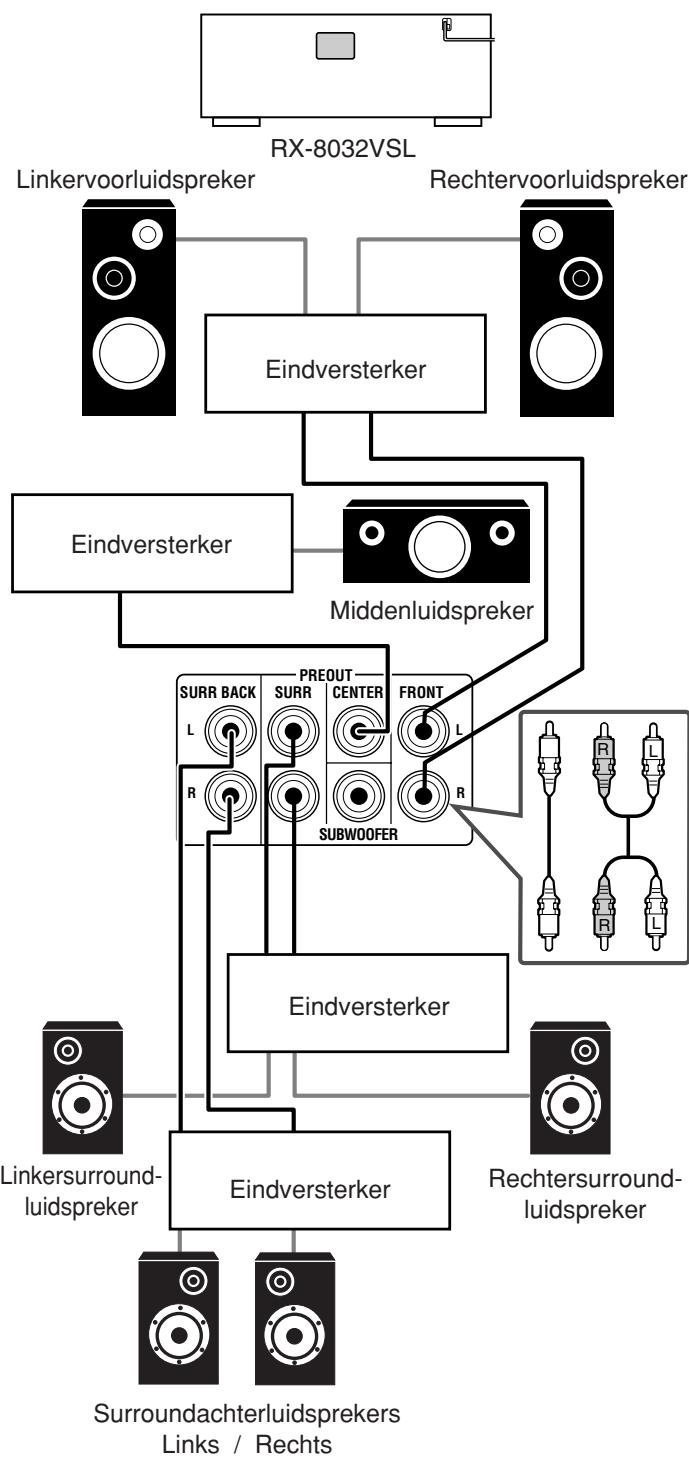

4 FM/AM ANTENNA aansluitingen (8) PREOUT aansluitingen (10, 11)

• FRONT, CENTER, SUBWOOFER, SURR, SURR BACK

6 COMPU LINK-4 (SYNCHRO) aansluitingen (43) Netsnoer (16) 8 DIGITAL OUT aansluiting (16) 9 SURROUND BACK SPEAKERS aansluiting (10) 10 SURROUND SPEAKERS aansluiting (10) 11 CENTER SPEAKER aansluiting (10) 12 FRONT SPEAKERS ① aansluitingen (10) 13 FRONT SPEAKERS ② aansluitingen (10) 14 Aarde (massa) aansluiting (11) 15 COMPONENTVIDEOin-enuitgangsaansluitingen(14,15)

• Ingang: DVD IN, DBS IN
• Uitgang: MONITOR OUT

RX-7032VSL

DIGITAL IN aansluitingen (16)

Coaxiaal: DIGITAL 1 (DVD) - Optisch: DIGITAL 2 (CD), DIGITAL 3 (TV), DIGITAL 4 (CDR)

2 AUDIO in- en uitgangsaansluitingen (12 - 15)

• Ingang: DVD IN—FRONT, CENTER, SUBWOOFER, SURR (REAR), TV SOUND/DBS IN, VCR IN (PLAY), TAPE/CDR IN (PLAY), CD IN

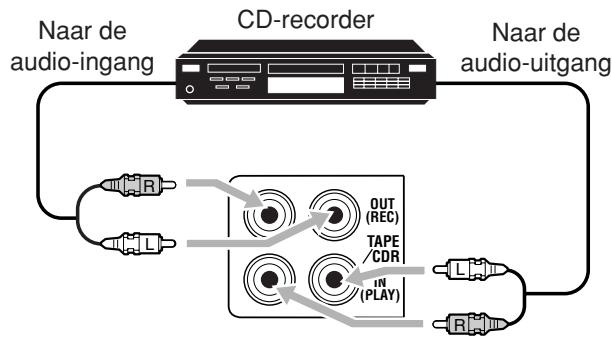

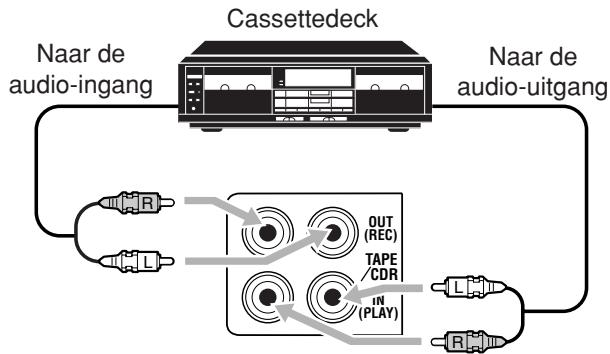

• Uitgang: VCR OUT (REC), TAPE/CDR OUT (REC)

3 S-VIDEO en composiet VIDEO in- en uitgangsaansluitingen (14, 15)

• Ingang: DVD IN, TV SOUND/DBS IN, VCR IN (PLAY)
• Uitgang: VCR OUT (REC), MONITOR OUT

4 FM/AM-antenneaansluitingen (8) SUBWOOFER OUT-uitgang (10) 6 COMPU LINK-4 (SYNCHRO)-aansluitingen (43) Netsnoer (16) 8 DIGITAL OUT-aansluiting (16) 9 SURROUND BACK SPEAKERS-aansluiting (10) 10 SURROUND SPEAKERS-aansluiting (10) 11 CENTER SPEAKER-aansluiting (10) 12 FRONT SPEAKERS ①-aansluitingen (10) 13 FRONT SPEAKERS ②-aansluitingen (10)

Verschillen tussen de RX-8032VSL en de RX-7032VSL : bijgeleverd × : niet bijgeleverd

	Video-aansluitingen (in- en uitgang)	PREOUT aansluitingen	CC Converter	Kiesbare bron
RX-8032VSL	Compositiet video (4/3) S-video (4/3) Component video (2/1)	○	○	DVD MULTI, DVD, VCR 1, VCR 2, VIDEO, TV SOUND/DBS, PHONO, CD, CDR, TAPE/MD, FM, AM
RX-7032VSL	Compositiet video (3/2) S-video (3/2)	×	×	DVD MULTI, DVD, VCR, TV SOUND/DBS, CD, TAPE/CDR, FM, AM

Afstandsbediening	Displayvenster	Kleur
RM-SRX8032R	○	Zilver
RM-SRX7032R	×	Zilver

In deze paragraaf wordt uitgelegd hoe u geluidsapparatuur, beeldapparatuur en luidsprekers op de ontvanger aansluit en hoe u de stroomtoevoer aansluit.

Voor de installatie

Algemene voorzorgen

Zorg dat uw handen droog zijn. - Schakel alle apparatuur uit. - Lees de gebruiksaanwijzing van alle apparaten die u aan wilt sluiten aandachtig door.

Plaatsing

• Plaats de ontvanger op een horizontaal oppervlak dat niet vochtig mag zijn of kan worden.
• De omgevingstemperatuur mag niet lager zijn dan -5°C en niet hoger worden dan 35°C.
• Zorg voor voldoende ventilatie rond de ontvanger. Bij gebrek aan ventilatie kan de ontvanger oververhit raken en beschadigd worden.

Veiligheid

• Steek geen metalen voorwerpen in de ontvanger.
• Laat de ontvanger intact. Verwijder geen schroeven, beschermplaten of onderdelen.
• Stel de ontvanger niet bloot aan vochtigheid zoals regen.

De meegeleverde accessoires controleren

1. Controleer of u in het bezit bent van alle onderstaande accessoires.
2. Deze behoren standaard met de ontvanger te worden meegeleverd.
3. Het getal tussen haakjes geeft het aantal items aan dat u van het type accessoire in uw bezit dient te hebben.
4. Afstandsbediening (1)

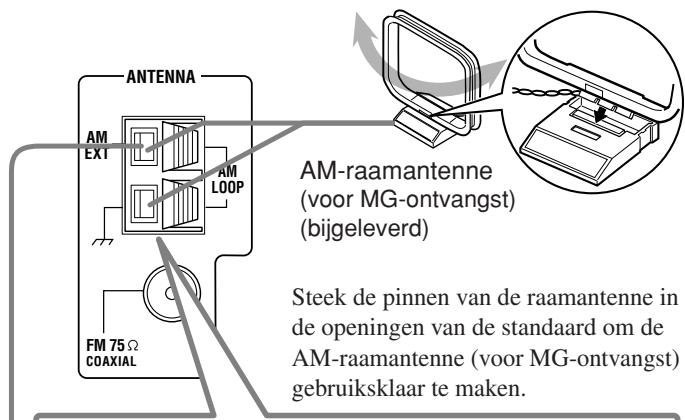

5. Batterijen (2) AM-raamantenne (MG-ontvangst) (1) FM-antenne (1)

Mocht er een item ontbreken, neemt u dan onverwijld contact op met uw leverancier.

Plaatsen van batterijen in de afstandsbediening

Plaats de twee bijgeleverde batterijen alvorens gebruik in de afstandsbediening.

1 2

LR6(AM3)/ L40(15A)

3

1. Druk op de batterij-afdekking op de achterkant van de afstandsbediening en schuif open.

2. Plaats de batterijen.

• Zorg dat de polen overeenkomen: (+) met (+) en (-) met (-).

3. Plaats de deksel terug.

Vervang de batterijen indien de afstandsbediening de signalen niet goed uitzendt of de receiver niet juist bedient. Gebruik twee LR6(AM3)/L40(15A) type (alkaline) droge-cel batterijen.

Opmerkingen:

• De bijgeleverde batterijen dienen voor het maken van de instellingen bij het in gebruik nemen. Vervang de batterijen voor normaal, langdurig gebruik.
• Stel na het vervangen van de batterijen de fabrikantcode opnieuw in (zie bladzijden 47 tot 49).

LET OP:

Volg de onderstaande procedures om te voorkomen dat de batterijen gaan lekken of openbreken:

• Let bij het plaatsen van de batterijen op de polariteit: (+) tegen (+) en (-) tegen (-).
• Gebruik het juiste type batterijen. Batterijen die lijken op het aangegeven type kunnen van een ander voltage zijn.
• Vervang beide batterijen altijd tegelijk en niet afzonderlijk.
• Stel batterijen nooit bloot aan warmtebronnen of open vuur.

De FM- en AM-antenne (voor MG-ontvangst) aansluiten

Aansluiten van de FM-antenne

B

A. Gebruik maken van de meegeleverde FM-antenne. De meegeleverde FM-antenne kan als tijdelijke antenne dienst doen als u deze aansluit op de uitgang met de markering FM 75 Ω COAXIAL. B. Gebruik van een standaard aansluitstekker (niet bijgeleverd). Op de FM 75 Ω COAXIAL aansluiting kunt u een FM-antenne met standaard aansluitstekker (IEC of DIN45325) aansluiten.

Opmerking:

Verbind een FM-buitenantenne (niet bijgeleverd) indien de ontvangst niet bevredigend is. Ontkoppel de bijgeleverde FM-antenne alvorens een 75 Ω coaxkabel met standaardstekker (de kabel met ronde draad die naar een buitenantenne gaat) aan te sluiten.

Aansluiten van de AM-antenne (voor MG-ontvangst)

Draai de raamantenne tot de beste ontvangst is verkregen.

1

2

3

Eénaderige bedrading voorzien van vinyl-beschermlaag buiten (niet bijgeleverd)

Opmerkingen:

• Als de bedrading van de AM-raamantenne (voor MG-ontvangst) is afgeschermd met een plastic laag, moet u deze zoals in de afbeelding is aangegeven verwijderen.
• Zorg dat de bedrading van de antenne niet in aanraking komt met andere uitgangen, draden of de netspanningskabel. Dit kan de ontvangst nadelig beïnvloeden.
• Als de ontvangst te wensen overlaat, wordt u aangeraden om een eenaderige bedrading die is voorzien van een vinyl-beschermlaag (niet bijgeleverd) op de uitgang AM EXT aan te sluiten. (Laat de AM-raamantenne (voor MG-ontvangst) op de ontvanger aangesloten.)

De luidsprekers aansluiten

U kunt de volgende luidsprekers aansluiten:

• Twee sets luidsprekers aan de voorzijde voor weergave van normaal stereo-geluid.
• Eén set luidsprekers aan de surround voor weergave van het surround sound-effect.
• Eén surroundachterluidspreker of één paar surroundachterluidsprekers voor een optimaal en effectief surroundeffect.
• Eén middenluidspreker voor een versterkte weergave van stemmen en dialoog.
• Eén subwoofer om het basgeluid beter tot uiting te laten komen.

LET OP:

Gebruik uitsluitend luidsprekers met de SPEAKER IMPEDANCE (luidsprekerimpedantie) die bij de luidsprekeraansluitingen is gemarkeerd.

• Indien u zowel luidsprekers op de FRONT SPEAKERS ① en ② aansluitingen aansluit, moet u luidsprekers met een impedantie van 16Ω tot 32Ω gebruiken.
• Indien u luidsprekers op alleen de FRONT SPEAKERS ① of alleen op de ② aansluitingen aansluit, moet u luidsprekers met een impedantie van 8Ω tot 16Ω gebruiken.

Basisprocedure voor het maken van aansluitingen

1 Maak een insnijding, draai en verwijder de isolatie bij het uiteinde van ieder luidsprekersnoer (niet bijgeleverd).

2 Open de luidsprekeraansluiting.

RX-7032VSL

(Voor FRONT SPEAKERS aansluitingen)

3 Steek de luidsprekerkabel in de opening die vrijkomt.

4 Sluit de luidsprekeraansluiting.

Sluit voor alle luidsprekers (behalve de subwoofer) het ene uiteinde van een luidsprekerkabel aan op de aansluitpunten (+) en (-) op de rechterzijde van de ontvanger en het andere uiteinde op de aansluitpunten (+) en (-) van de luidsprekers.

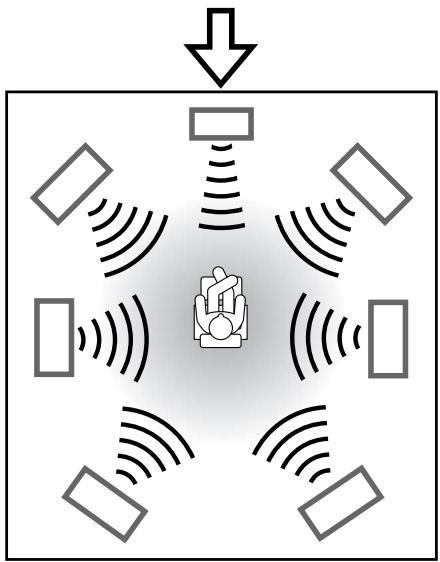

Luidsprekeropstelling

De ideale luidsprekeropstelling is afhankelijk van de afmetingen en karakteristieken van uw kamer. De afbeelding hieronder toont de aanbevolen, standaardopstelling.

Surroundachterluidsprekers (LSB/RSB)

• In deze beschrijving worden de aansluitingen op het achterpaneel van de RX-8032VSL voor het uitleggen gebruikt.

* Bij gebruik van slechts één surroundachterluidspreker, verbindt u het + snoer met de RIGHT + aansluiting en het - snoer met de LEFT - aansluiting.

BELANGRIJK:

Na het aansluiten van de luidsprekers moet u de juiste informatie voor de luidsprekers instellen. U kunt Quick Speaker Setup (zie bladzijde 27) gebruiken voor het snel en eenvoudig instellen van de luidsprekerinformatie.

• Zie "Instellen van de luidsprekers" op bladzijde 29 voor het verkrijgen van een optimaal Surround/DSP-effect.

Aansluiten van een subwoofer

U kunt de weergave van de lage tonen met een subwoofer versterken. Verbind de ingangsaansluiting van een subwoofer met eigen circuit middels een kabel met RCA-tulpstekkers (niet bijgeleverd) met het achterpaneel.

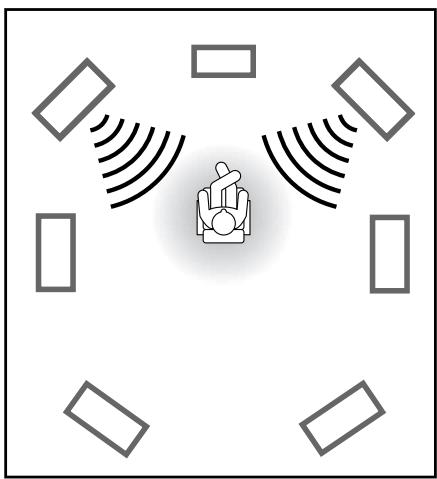

Opstellen van de luidsprekers

Voorluidsprekers en middenluidspreker

• Plaats deze luidsprekers (met de units voor reproductie van het middenbereik) op dezelfde hoogte vanaf de vloer gezien.
• Plaats deze luidsprekers zodanig dat ze naar de oren van de luisteraars zijn gericht.

Surroundluidsprekers en surroundachterluidsprekers

• Plaats deze luidsprekers 1 meter hoger dan de oren van de luisteraars.
• Richt de luidsprekers omlaag, naar de oren van de luisteraars.

Subwoofer

• De lage tonen zijn niet richtinggevoelig. U kunt de subwoofer derhalve op iedere gewenste plaats installeren.

Opmerking:

Voor een perfecte luidsprekeropstelling dienen alle luidsprekers op gelijke afstand tot de luisteraar te worden geplaatst. Dit kan echter in uw kamer onmogelijk zijn. Met dit toestel kunt u de vertragingstijd voor de luidsprekers instellen indien de luidsprekers niet allemaal op gelijke afstand tot de luisteraar zijn geplaatst, zodat het geluid van alle luidsprekers toch tegelijk de oren van de luisteraar bereikt. (Zie bladzijde 30).

* Indien slechts één surroundachterluidspreker is aangesloten

Verrijken van uw audiosysteem — Alleen voor de RX-8032VSL

U kunt deze receiver als voorversterker (regelaar-versterker) gebruiken indien u eindversterkers middels snoeren met RCA-tulpstekkers (niet bijgeleverd) met de PREOUT-aansluitingen op het achterpaneel verbindt. - Sluit de witte stekker aan op de linker audio-uitgang en de rode stekker op de rechter audio-uitgang.

Opmerking:

Indien u slechts één surround-achterluidspreker aansluit, dient u deze met de linker surround-achter PREOUT-aansluiting (SURR BACK L) te verbinden.

Aansluiten van audio- en videocomponenten

Zie tevens de bij de andere componenten geleverde gebruiksaanwijzingen indien u los verkrijgbare componenten wilt aansluiten.

Analoge aansluitingen

Indien uw audiocomponenten digitale audio-uitgangsaansluitingen hebben, moet u deze met digitale snoeren volgens "Digitale aansluitingen" (zie bladzijde 16) aansluiten voor een betere geluidskwaliteit.

Geluidsapparatuur aansluiten

Gebruik voor het aansluiten van geluidsapparatuur kabels met RCA-pinstekers (niet bijgeleverd).

• Sluit de witte steker aan op de linker audio-uitgang en de rode steker op de rechter audio-uitgang.

Indien uw audiocomponenten een COMPU LINK-aansluiting hebben

Zie tevens bladzijde 43 voor details aangaande het aansluiten en het COMPU LINK-afstandsbedieningssysteem.

LET OP:

Als u een geluidsversterker zoals een grafische equalizer tussen een afspeelbron en deze ontvanger aansluit, kan de audio-uitvoer van de ontvanger worden verstoord.

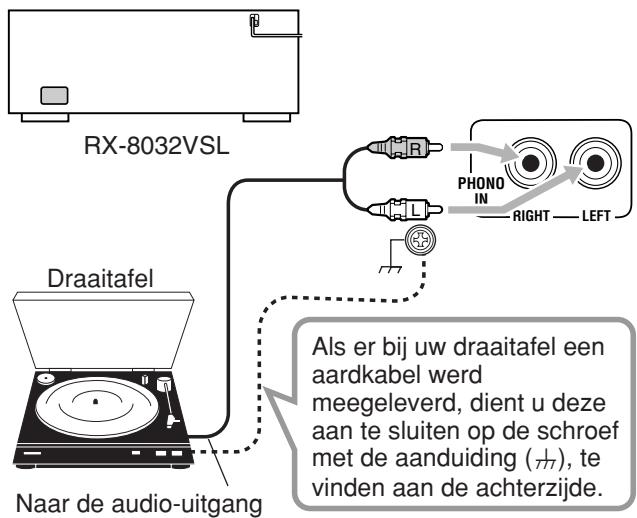

Draaitafel

Druk op de toets PHONO om het geluid na het aansluiten te beluisteren.

Opmerking:

Deze aansluiting geldt voor een draaitafel met een cartridge van het type MM (moving magnet). Draaitafels met een klein verwisselbaar element zoals een MC (moving coil) moeten worden aangesloten via een externe voorversterker of via een transformator op de ontvanger. Rechtstreeks aansluiten kan resulteren in een te laag volume.

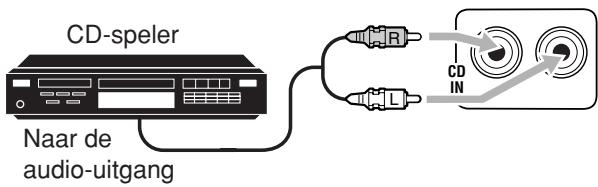

CD-speler

Druk op de toets CD om het geluid na het aansluiten te beluisteren.

RX-8032VSL/RX-7032VSL

Cassettedeck

Druk op de toets TAPE/MD (voor de RX-8032VSL) of TAPE/CDR (voor de RX-7032VSL) om het geluid na het aansluiten te beluisteren.

Voor de RX-8032VSL

Op de uitgang TAPE/MD kunt u een cassettedeck of een MD-recorder aansluiten. Zie bladzijde 13 voor het aansluiten van een MD-recorder.

RX-8032VSL

Voor de RX-7032VSL

U kunt een cassettedeck of een CD-recorder met de TAPE/CDR aansluitingen verbinden. Zie de rechterkolom indien u een CD-recorder met de TAPE/CDR aansluitingen wilt verbinden.

RX-7032VSL

CD-recorder

Druk op de toets CDR (voor de RX-8032VSL) of TAPE/CDR (voor de RX-7032VSL) om het geluid na het aansluiten te beluisteren.

Voor de RX-8032VSL RX-8032VSL

Voor de RX-7032VSL

U kunt een CD-recorder of een cassettedeck met de TAPE/CDR-aansluitingen verbinden. Zie de linkerkolom indien u een cassettedeck met de TAPE/CDR-aansluitingen wilt verbinden.

RX-7032VSL

Opmerking:

Voor de RX-7032VSL: Indien u een CD-recorder met de TAPE/CDR-aansluitingen heeft verbonden, moet u de bronnaam waar "CDR" staat veranderen, zodat deze wordt getoond wanneer u de CD-recorder als bron kiest. Zie bladzijde 21 voor details.

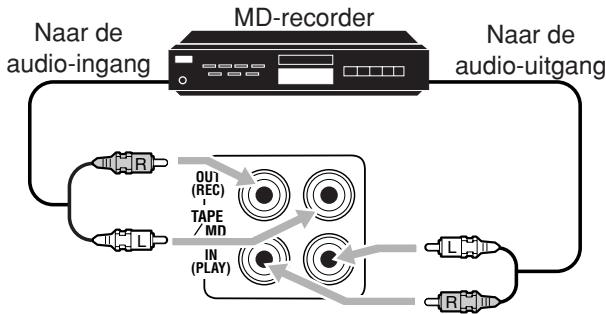

MD-recorder

Druk op de toets TAPE/MD (voor de RX-8032VSL) of TAPE/CDR (voor de RX-7032VSL) om het geluid na het aansluiten te beluisteren.

Voor de RX-8032VSL

U kunt een cassettedeck of een MD-recorder met de TAPE/MD-aansluitingen verbinden. Zie bladzijde 12 voor het aansluiten van een cassettedeck.

Opmerking:

Als u een MD-recorder op de uitgang TAPE/MD aansluit, moet u de naam van de afspeelbron wijzigen in "MD". De naam van de afspeelbron wordt op de display weergegeven. Zie bladzijde 21 voor details.

Voor de RX-7032VSL

U kunt een MD-recorder met de TAPE/CDR-aansluitingen verbinden indien er geen ander component, bijvoorbeeld een cassettedeck of CD-recorder, op is aangesloten. Zie bladzijde 12 indien u een MD-recorder met de TAPE/CDR-aansluitingen wilt verbinden.

• Uw MD-recorder is mogelijk een van de JVC-producten met het COMPU LINK-afstandsbedieningssysteem. U kunt het COMPU LINK-afstandsbedieningssysteem echter niet gebruiken voor het bedienen van de MD-recorder.

Beeldapparatuur aansluiten

Gebruik voor het aansluiten van geluidsapparatuur kabels met RCA-pinstekers (niet bijgeleverd).

Sluit de witte steker aan op de linker audio-uitgang, de rode steker op de rechter audio-uitgang, en de gele steker op de video-uitgang.

• Indien uw videocomponenten S-video (Y/C-gescheiden) en/of component video (Y, PB, PR) aansluitingen hebben, dient u deze met een S-videokabel (niet bijgeleverd) en/of component videokabel (niet bijgeleverd) te verbinden. Met gebruik van deze aansluitingen krijgt u een betere beeldkwaliteit in volgorde van: Component video > S-video > Composiet video.

BELANGRIJK:

Deze receiver heeft de volgende video-aansluitingen: composiet video, S-video en component video (alleen voor de RX-8032VSL) aansluitingen. U kunt één van deze drie aansluitingen gebruiken voor het verbinden van een videocomponent.

De videosignalen van een bepaald type ingangsaansluiting worden echter uitsluitend via de video-uitgangsaansluitingen van hetzelfde type uitgestuurd.

Indien derhalve een videocomponent voor opname en een videocomponent voor weergave via verschillende typen video-aansluitingen van deze receiver zijn verbonden, kunt u het beeld niet opnemen. Indien de op deze receiver aangesloten TV en videocomponent voor weergave via video-aansluitingen van verschillend type zijn verbonden, kunt u het weergavebeeld van de video niet op de TV bekijken.

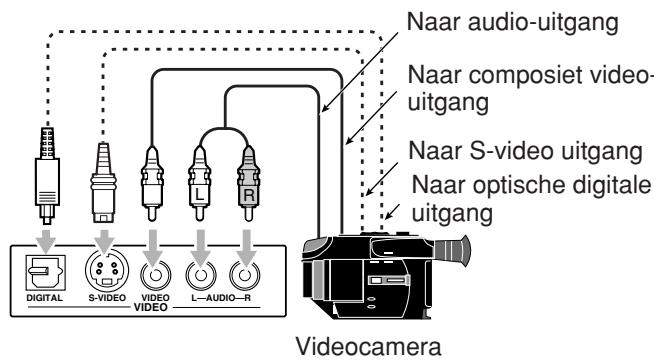

Videocamera

Druk op VIDEO om het geluid na het aansluiten te beluisteren.

De VIDEO ingangsaansluitingen op het voorpaneel (achter de voorklep) zijn vooral handig voor een component dat u regelmatig aansluit en ontkoppelt.

Bij gebruik van de digitale ingangsaansluiting

Kies de juiste digitale ingangsfunctie.

Zie "Kiezen van de analoge of digitale ingangsmodi" op bladzijde 19 voor details.

Videorecorder

Druk op VCR 1 of VCR 2 (voor de RX-8032VSL) of VCR (voor de RX-7032VSL) om het geluid na het aansluiten te beluisteren.

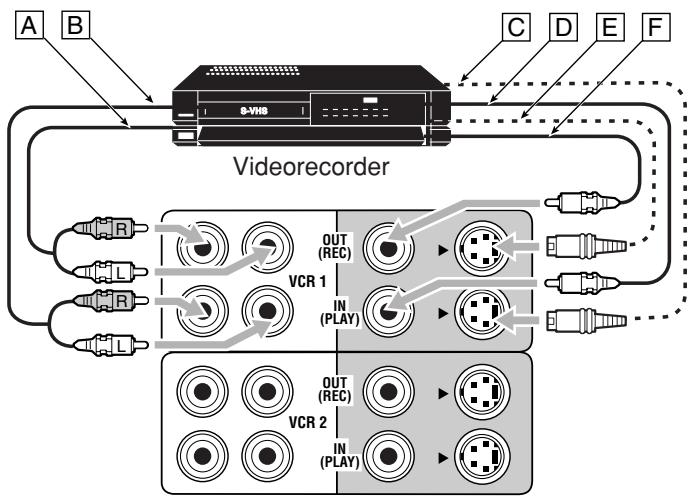

Voor de RX-8032VSL

Twee videorecorders verbinden: de ene met de VCR 1 aansluitingen en de andere met de VCR 2 aansluitingen.

A Naar audio-ingang B Naar audio-uitgang C Naar S-video uitgang D Naar component video-uitgang E Naar S-video ingang F Naar composiet video-ingang

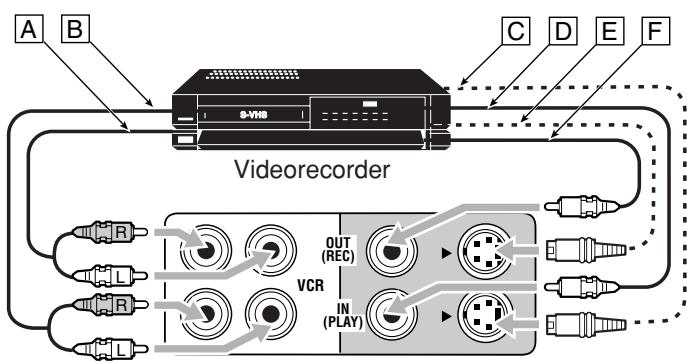

Voor de RX-7032VSL

RX-7032VSL

A Naar audio-ingang B Naar audio-uitgang C Naar S-video uitgang Naar component video-uitgang E Naar S-video ingang F Naar composiet video-ingang

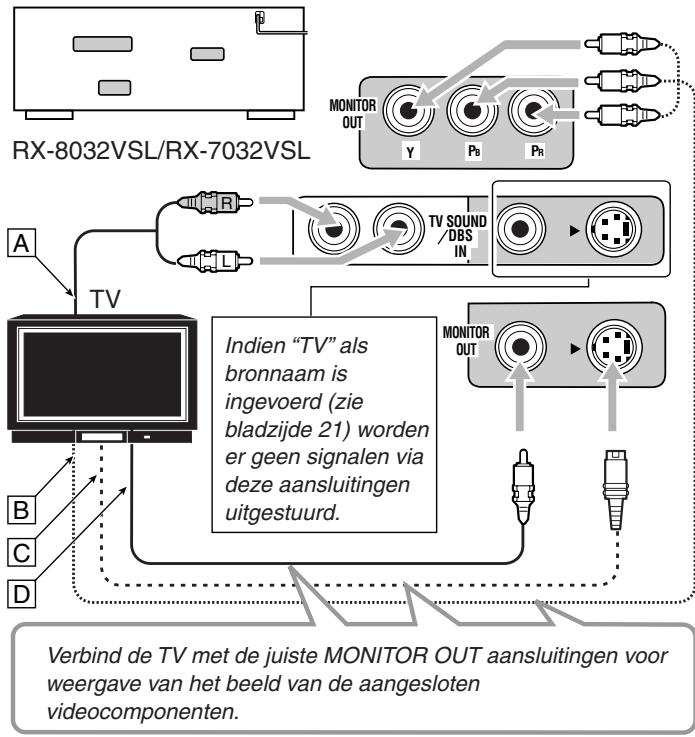

TV en/of DBS-tuner

Druk op TV SOUND/DBS (of TV/DBS van de afstandsbediening) om het geluid na het aansluiten te beluisteren.

A Naar audio-uitgang B Naar component video-ingang (Alleen voor de RX-8032VSL) C Naar S-video ingang D Naar composiet video-ingang

A Naar audio-uitgang B Naar component video-uitgang (Alleen voor de RX-8032VSL) C Naar S-video uitgang D Naar composiet video-uitgang

Opmerking:

Indien u een DBS-tuner met de TV SOUND/DBS IN aansluitingen verbindt, moet u de bronnaam waar "DBS" veranderen zodat ze aanduiding op het display worden getoond wanneer u de bron kiest. U kunt anders het beeld van de DBS-tuner niet bekijken. Zie bladzijde 21 voor details.

DVD-speler

• Als u de DVD-speler met de stereo-stekers aansluit:

Druk op DVD om het geluid na het aansluiten te beluisteren.

RX-8032VSL/RX-7032VSL

A Naar component video-uitgang (Alleen voor de RX-8032VSL) B Naar S-video uitgang C Naar composiet video-uitgang D Naar links/rechts voorkanaal audio-uitgang (of naar gemengde audio-uitgang indien nodig)

• Als u de DVD-speler met de analoge, losse stekers aansluit (5,1 kanaal-reproductie):

Druk op DVD MULTI om het geluid na het aansluiten te beluisteren.

RX-8032VSL/RX-7032VSL

A Naar component video-uitgang (Alleen voor de RX-8032VSL) B Naar subwoofer uitgang C Naar middenkanaal audio-uitgang D Naar S-video uitgang E Naar composiet video-uitgang F Naar links/rechts voorkanaal audio-uitgang G Naar links/rechts surroundkanaal audio-uitgang

Digitale aansluitingen

Deze receiver heeft vier DIGITAL IN aansluitingen—één digitale coaxiale aansluiting en drie digitale optische aansluitingen—en een DIGITAL OUT (optisch) aansluiting op het achterpaneel. - Voor de RX-8032VSL: Op het voorpaneel is er nog een extra digitale optische ingangsaansluiting (zie bladzijde 13).

BELANGRIJK:

• Let er bij het aansluiten van de DVD-speler, digitale TV-tuner of DBS-tuner waarbij u de digitale aansluitpunten gebruikt op dat u de apparatuur tevens aansluit op de video-bus aan de achterzijde. Zonder aansluiting op de video-bus is het niet mogelijk om beelden te bekijken.
• Nadat u bovenstaande apparaten op de DIGITAL IN-aansluitingen hebt aangesloten, moet u indien nodig nog de volgende instellingen op de juiste wijze aanbrengen.
• Selecteer de juiste instelling voor de digitale ingang van (DIGITAL IN). Hiervoor verwijzen we u naar de paragraaf "Instellen van de digitale ingangsaansluitingen" op pagina 31.
• Selecteer de juiste digitale invoermodus. Hiervoor verwijzen we u naar de paragraaf "Kiezen van de analoge of digitale ingangsmodi" op pagina 19.

Digitale ingangen

Digitale coaxkabel (niet bijgeleverd) tussen digitale coax-aansluitpunten

Digitale optische kabel (niet bijgeleverd) tussen digitale optische aansluitpunten

Als het desbetreffende apparaat een digitale coax-uitgang heeft, moet u dat apparaat met een digitale coax-kabel (niet bijgeleverd) aansluiten op de ingang DIGITAL 1 (DVD).

Als het desbetreffende apparaat een digitale optische uitgang heeft, moet u dat apparaat met een digitale optische kabel (niet bijgeleverd) aansluiten op de ingang DIGITAL 2 (CD), DIGITAL 3 (TV) of DIGITAL 4 (CDR).

Verwijder voor het aanbrengen van een digitale optische kabel eerst het beschermende dopje uit de ingang.

Opmerkingen:

• De instellingen voor de digitale ingangen van DIGITAL IN zijn in de fabriek als volgt voor de volgende apparaten ingesteld:
• DIGITAL 1 (coaxiaal): Voor een DVD-speler - DIGITAL 2 (optisch): Voor een CD-speler - DIGITAL 3 (optisch): Voor de digitale TV-tuner
• DIGITAL 4 (optisch): Voor een CD-recorder
• Indien u de CD-speler of CD-recorder (of MD-recorder; alleen voor de RX-8032VSL) met gebruik van het COMPU LINK afstandsbedieningssysteem wilt bedienen, moet u het te bedienen component volgens de beschrijving bij "Analoge aansluitingen" (zie bladzijden 12 en 13) aansluiten.

Digitale uitgangsaansluiting

U kunt een gewenst digitaal component met een optische digitale ingangsaansluiting verbinden.

Digitale optische kabel (niet bijgeleverd) tussen digitale optische aansluitpunten

Als de digitale recorder (bijv. een MD-recorder of CD-recorder) is uitgerust met een digitale, optische ingang, dient u deze te verbinden met de uitgang DIGITAL OUT, zodat u van digitaal naar digitaal kunt opnemen.

Opmerking:

De indeling van het digitale signaal dat via de uitgang DIGITAL OUT wordt uitgevoerd, is gelijk aan de indeling van de ingangssignalen. Dit betekent dat wanneer de DTS Digital Surround-signalen worden ingevoerd, er ook DTS Digital Surround-signalen worden uitgevoerd.

De netspanningskabel aansluiten

Alvorens de ontvanger op de netspanning aan te sluiten, dient u na te gaan of alle benodigde aansluitingen tot stand zijn gebracht.

Steek de stekker van de netspanningskabel in een wandcontactdoos.

Houd de netspanningskabel UIT de buurt van de aansluitkabels en de antenne. De netspanningskabel kan de ontvangst en de weergave van beelden en geluid negatief beïnvloeden.

Opmerking:

De voorkeursinstellingen zoals kanaal- en geluidsinstellingen kunnen in de volgende gevallen na enige tijd worden gewist:

• Wanneer u de stekker eruit haalt.
• Wanneer er een stroomstoring optreedt.

LET OP:

• Raak de netspanningskabel niet met natte handen aan.
• Trek niet aan de netspanningskabel als u die uit de wandcontactdoos wilt verwijderen. Pak de kabel altijd bij de stekker beet en trek de stekker voorzichtig uit het stopcontact, zodat de kabel niet kan beschadigen.

De volgende bedieningsinstructies gelden doorgaans voor alle typen geluidsapparatuur.

De volgende bedieningen worden uitgelegd met gebruik van de toetsen op het voorpaneel.

U kunt tevens de toetsen op de afstandsbediening voor de overeenkomende functies gebruiken indien deze min of meer dezelfde namen/markeringen hebben.

Dagelijkse bedieningsprocedures

1 Schakel de stroom in.

• Zie "De stroomtoevoer inschakelen" hieronder.

2 Kies de bron.

Zie "Een afspeelbron kiezen" hier rechts.

3 Stel het volume in.

• Zie "Het volume aanpassen" op bladzijde 18.

4 Kies de surroundfunctie of DSP-modus.

• Zie "Activeren van de surroundmodi" (bladzijde 39) en "Activeren van de DSP-modus" (bladzijde 41).

De stroomtoevoer inschakelen

Druk op de toets \(\mathfrak{G} / 1\) STANDBY/ON (of AUDIO \(\mathfrak{G} / 1\) van de afstandsbediening).

Het STANDBY-lampje gaat aan. De naam van de huidige afspeelbron en de Surround-/DSP-modus worden op de display weergegeven.

De naam van de huidige afspeelbron en de Surround-/DSP-modus worden weergegeven

Voor het uitschakelen van de stroom (standby), drukt u weer op de toets O/I STANDBY/ON (of AUDIO O/I van de afstandsbediening).

Het STANDBY-lampje licht op.

Opmerking:

Er vindt altijd een licht stroomverbruik plaats wanneer de eenheid in standby staat. Als u het stroomverbruik helemaal wilt uitschakelen, moet u de stekker uit het stopcontact verwijderen.

Een afspeelbron kiezen

Druk rechtstreeks op de toets van de gewenste afspeelbron.

• De naam van de gekozen bron en de hiervoor gekozen Surround/DSP-modus worden tevens op de display weergegeven.

De naam van de geselecteerde afspeelbron en de huidige Surround-/DSP-modus worden weergegeven.

Voor de RX-8032VSL

DVD MULTI

DVD

VCR 1

VCR 2

VIDEO

TV SOUND /DBS

PHONO

CD

CDR

TAPEMD

FM

AM

Met het toestel

• Het lampje van de gekozen bron licht op (bijv. met DVD als bron gekozen).

Met de afstandsbediening

Voor de RX-7032VSL

DVD MULTI

DVD

VCR

TV SOUNDDBS

CD

TAPE/CDR

FM

AM

Met het toestel

Met de afstandsbediening

Opmerkingen:

• Voor de RX-8032VSL: Indien u een MD-recorder hebt aangesloten (op de uitgang TAPE/MD IN), en een DBS-tuner hebt aangesloten (op de uitgang TV SOUND/DBS IN), moet u de naam van de afspeelbron die op de display wordt weergegeven wijzigen. Zie pagina 21 voor meer informatie.
• Voor de RX-7032VSL: Indien u een CD-recorder hebt aangesloten (op de uitgang TAPE/CDR IN), en een DBS-tuner hebt aangesloten (op de uitgang TV SOUND/DBS IN), moet u de naam van de afspeelbron die op de display wordt weergegeven wijzigen. Zie bladzijde 21 voor meer informatie.

Luidspreker- en signaalindicators op het display

Aan de hand van de volgende indicators kunt u gemakkelijk zien welke luidsprekers geactiveerd zijn en wat voor signalen en van welke bron in de receiver komen.

Luidsprekerindicators	Signaalindicators
L C R	L C R
SUBWFR	LFE
LS RS	LS S RS
SB	SB

Welke luidsprekerindicators oplichten is afhankelijk van de luidsprekerinstellingen (zie "Instellen van de luidsprekers" op bladzijde 29 voor details).

• De lijsten van "L", "C", "R", "LS", "RS" en "SB" lichten op indien de overeenkomende luidsprekers op "LARGE" of "SMALL" zijn gesteld en de luidspreker voor de huidige gekozen Surround/DSP-functie vereist is.
• Indien "SUB WOOFER" op "YES" is gesteld, licht SUBWFR op (zie bladzijde 29).
• Alle drie de lijsten in de "SB" regel worden niet tegelijkertijd gebruikt.

Indien "SBACK OUT" op "2SPK" is gesteld, worden de linker- en rechterlijsten niet gebruikt. Met "1SPK" gekozen, wordt de middelste lijst gebruikt (zie bladzijde 29).

De signaalindicators lichten op het display op en tonen de binnenkomende signalen.

L: ·Met de digitale ingang gekozen: Licht op wanneer het signaal van het linkerkanaal wordt ontvangen. - Met de analoge ingang gekozen: Licht altijd op. R: ·Met de digitale ingang gekozen: Licht op wanneer het signaal van het rechterkanaal wordt ontvangen. - Met de analoge ingang gekozen: Licht altijd op. C: Licht op wanneer het signaal van het middenkanaal wordt ontvangen. LFE: Licht op wanneer het signaal van het LFE (lage frequentie-effect) kanaal wordt ontvangen. LS: Licht op wanneer het signaal van het linkersurroundkanaal wordt ontvangen. RS: Licht op wanneer het signaal van het rechtsurroundkanaal wordt ontvangen. S: Licht op wanneer het signaal van het monosurroundkanaal wordt ontvangen. SB: Licht op wanneer het signaal van het surroundachterkanaal wordt ontvangen.

Opmerking:

Met "DVD MULTI" als bron gekozen, zullen "L", "C", "R", "LFE", "LS" en "RS" oplichten.

Uitleg over de verlichting van de luidspreker- en signaalindicators

C

1

LFE

SB

Bijv. Er worden geen geluiden via de middenluidspreker en surround-achterluidsprekers weergegeven, alhoewel er wel signalen door deze receiver voor het middenkanaal en surround-achterkanaal worden ontvangen.

Kiezen van een verschillende bron voor het beeld en geluid

Tijdens het bekijken van beelden van een videobron, kunt u tegelijkertijd het geluid van een andere audiobron beluisteren.

• Nadat u een videobron heeft gekozen, worden de beelden van de gekozen bron naar de TV gestuurd totdat u een andere videobron kiest.

Druk tijdens het bekijken van het beeld van een videocomponent, bijvoorbeeld de videorecorder of DVD-speler, op een van de audiobronkeuzetoetsen.

Voor de RX-8032VSL

Met het toestel

Met de afstandsbediening

Voor de RX-7032VSL

Met het toestel

Met de afstandsbediening

Opmerking:

Voor de RX-8032VSL: U kunt deze functie niet gebruiken tijdens weergave van een beeld via de COMPONENT VIDEO aansluitingen.

Het volume aanpassen

Op het bedieningspaneel aan de voorzijde:

Draai de knop MASTER volume met de wijzers van de klok mee om het volume te vergroten.

Draai de knop tegen de wijzers van de klok in om het volume te verkleinen.

Met de afstandsbediening:

Druk op de toets VOLUME + om het volume te vergroten. Druk op de toets VOLUME - om het volume te verkleinen.

LET OP:

Zet het volume altijd op het minimum niveau alvorens u een bron inschakelt. Als u het volume op het maximum niveau zet, kan de plotselinge geluidsexplosie uw gehoororganen en/of de luidsprekers permanente schade toebrengen.

Opmerkingen:

• Het volumeniveau kan worden ingesteld op waarden tussen "0" (minimaal) tot "70" (maximaal).

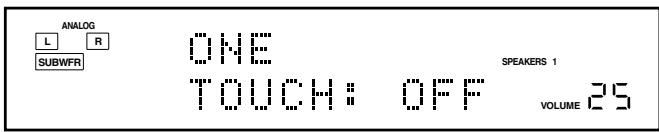

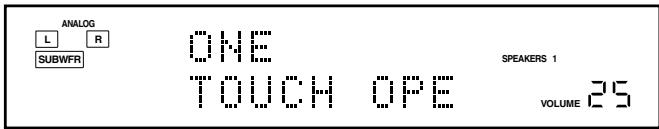

• Als u voor de One Touch-bediening de instelling "ON" opgeeft (zie bladzijde 32), hoeft u het volumeniveau niet elke keer aan te passen wanneer u een andere afspeelbron selecteert. Het niveau wordt automatisch ingesteld op het opgeslagen niveau.

De luidsprekers aan de voorzijde selecteren

Met twee paar voorluidsprekers aangesloten, kunt u kiezen welke luidsprekers u wilt gebruiken.

Als u de luidsprekers wilt gebruiken die zijn aangesloten op de aansluiting met de aanduiding FRONT SPEAKERS ①, moet u op de toets SPEAKERS ON/OFF 1 drukken zodat de indicator SPEAKERS 1 op het display oplicht. Zorg ervoor dat de indicator SPEAKERS 2 niet licht.

Als u de luidsprekers wilt gebruiken die zijn aangesloten op de aansluiting met de aanduiding FRONT SPEAKERS ②, moet u op de toets SPEAKERS ON/OFF 2 drukken zodat de indicator SPEAKERS 2 op het display oplicht. Zorg ervoor dat de indicator SPEAKERS 1 niet licht.

Als u alle twee de luidsprekersets wilt gebruiken, moet u op de toets SPEAKERS ON/OFF 1 en SPEAKERS ON/OFF 2 drukken zodat zowel de indicators SPEAKERS 1/2 op het display oplichten.

Als u geen van beide luidsprekersets wilt gebruiken, moet u op de toets SPEAKERS ON/OFF 1 en SPEAKERS ON/OFF 2 drukken zodat zowel de indicators SPEAKERS 1/2 op het display uit zijn. De indicator HEADPHONE licht op en de vermelding "HEADPHONE" wordt op het display weergegeven.

• Als u de luidsprekers activeert, worden de eerder geselecteerde Surround- en DSP-modus ingeschakeld.

Weergave via uitsluitend de hoofdtelefoon:

Schakel beide paren luidsprekers uit en verbind uw hoofdtelefoon met de PHONES-aansluiting.

U kunt tevens de geluideffecten via de hoofdtelefoon horen indien de surround- of DSP-functie is geactiveerd — 3D HEADPHONE (3D H PHONE) functie.

• "3D H PHONE" verschijnt op het display en de DSP en HEADPHONE indicators lichten op het display op. (Zie bladzijde 38 voor details).

Opmerking:

U kunt slechts een paar luidsprekers gebruiken indien u "DVD MULTI" als bron heeft gekozen of een van de Surround/DSP-functies kiest waardoor de midden- en/of surroundluidspreker(s) worden geactiveerd.

LET OP:

Verlaag het volume:

• Alvorens de hoofdtelefoon aan te sluiten of op te zetten, waar een hoog volume zowel de hoofdtelefoon als uw gehoor kan beschadigen.
• Alvorens de luidsprekers weer te activeren, waar anders mogelijk een zeer hoog volume via de luidsprekers wordt uitgestuurd.

Activeren en instellen van het subwoofergeluid

Het is mogelijk het geluid van de subwoofer te annuleren, als u een subwoofer hebt aangesloten en voor "SUB WOOFER" de instelling "YES" hebt geselecteerd (zie bladzijde 29). Dit is handig voor als u 's nachts naar de subwoofer wilt luisteren.

Druk op de toets SUBWOOFER OUT ON/OFF om het geluid van de subwoofer te annuleren.

Elke keer wanneer u op de toets drukt, wordt het geluid van de subwoofer gedeactiveerd ("SUBWFR OFF") of geactiveerd ("SUBWFR ON").

• Het uitgangsniveau voor de subwoofer kan met de afstandsbediening worden ingesteld indien de subwoofer voor weergave is geactiveerd. 1 Druk op SOUND. 2 Druk op SUBWOOFER. 3 Druk op LEVEL + of - om het uitgangsniveau in te stellen (-10 dB tot +10 dB).

Opmerking:

U kunt de geluidsweergave via de subwoofer niet uitschakelen indien u "SMALL" bij de instellingen voor het luidsprekerformaat (zie bladzijde 29) of met "Quick Speaker Setup" (zie bladzijde 27) heeft gekozen.

Kiezen van de analoge of digitale ingangsmodi

U moet de digitale ingangsfunctie kiezen indien u digitale broncomponenten met de digitale aansluitingen heeft verbonden (zie bladzijde 16).

Voordat u start, vergeet niet...

De instellingen voor de digitale ingangsaansluiting dienen juist te zijn gemaakt voor de bronnen waarvoor u de digitale ingangsfunctie wilt kiezen (zie "Instellen van de digitale ingangsaansluitingen" op bladzijden 31 en 32).

1. Druk op een van de bronkeuzetoetsen waarvoor u de ingangsfunctie wilt veranderen.

• Voor de RX-8032VSL: DVD, VIDEO, TV (SOUND)/DBS, CD, CDR, of TAPE/MD*
• Voor de RX-7032VSL: DVD, TV (SOUND)/DBS, CD, of TAPE/CDR*
• De digitale ingangsfunctie is niet beschikbaar indien u “TAPE” als bron heeft gekozen. Zie “De naam van een afspeelbron wijzigen” op bladzijde 21 indien u de bronnaam wilt wijzigen.

2. Druk op de toets INPUT DIGITAL (of ANALOG/DIGITAL INPUT van de afstandsbediening) om "DGTL AUTO" te kiezen.

De DIGITAL AUTO indicator licht op het display op.

• Met "DGTL AUTO" gekozen, tonen de volgende indicators het digitale signaalformaat van de ontvangen signalen.

LINEARPCM

: Licht op wanneer lineaire PCM signalen worden ontvangen.

DIGITAL

: Licht op wanneer Dolby Digital signalen worden ontvangen.

dtts

: Licht op wanneer DTS signalen worden ontvangen.

Er licht geen indicator op indien de receiver het digitale signaalformaat van de ontvangen signalen niet kan herkennen.

Bij weergave van software die met Dolby Digital of DTS is gecodeerd, kunnen de volgende symptomen voorkomen:

• Geen geluid bij het begin van de weergave.
• Ruis tijdens het zoeken of overslaan van hoofdstukken of fragmenten.

Druk in dit geval herhaaldelijk op INPUT DIGITAL om "DGTL D.D" of "DGTL DTS" te kiezen.

• Door iedere druk op INPUT DIGITAL verandert de ingangsfunctie als volgt:

Met "DGTL D.D" of "DGTL DTS" gekozen, zal de AUTO indicator doven en de overeenkomende indicator van het digitale signaalformaat op het display oplichten.

• Indien het ontvangen signaal niet overeenkomt met het gekozen digitale signaalformaat, zal de rand van de gekozen indicator knipperen.

Opmerking:

De "DGTL D.D" en "DGTL DTS" instellingen worden geannuleerd en de digitale ingangsfunctie wordt automatisch naar "DGTL AUTO" gesteld wanneer u de stroom uitschakelt of een andere bron kiest.

Weer kiezen van de analoge ingangsfunctie

Druk op INPUT ANALOG (of druk herhaaldelijk op ANALOG/ DIGITAL INPUT van de afstandsbediening totdat "ANALOG" op het display verschijnt). De ANALOG indicator licht op.

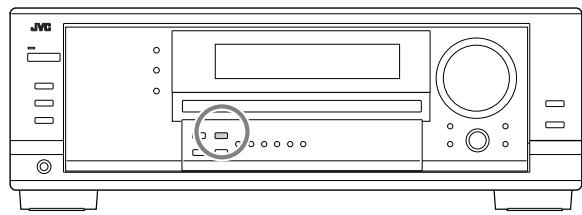

Instellen van het dynamisch bereik

U kunt met de Midnight modus ook 's avonds laat een krachtig geluid beluisteren.

Druk op de toets MIDNIGHT MODE zodat "MID NIGHT 1" of "MID NIGHT 2" op het display verschijnt.

De MIDNIGHT MODE indicator licht tevens op.

MID NIGHT 1: Kies indien u het dynamisch bereik iets wilt verkleinen.

MID NIGHT 2: Kies voor een volledige verkleining van het dynamisch bereik (vooral 's avonds maar zeer handig).

MID NIGHT OFF: Kies wanneer u het surroundgeluid met het gehele dynamische bereik wilt beluisteren (er worden geen effecten toegepast).

Opmerkingen:

• De Midnight-modus wordt tijdelijk geannuleerd indien Analog Direct in gebruik is.
• "Midnight Mode" kan niet voor de DVD MULTI-weergavefunctie worden gebruikt.

Het ingangssignaal dempen

Wanneer het ingangssignaal van de afspeelbron te sterk is, treedt er vervorming op. Als dit het geval is, dient u het ingangssignaal af te zwakken zodat de vervorming van het geluid verdwijnt.

• Nadat u de instelling eenmaal heeft gemaakt, worden deze voor iedere analoge bron in het geheugen vastgelegd.

Druk op de toets INPUT ATT (INPUT ANALOG) en houd deze ingedrukt zodat de indicator INPUT ATT op de display oplicht.

• Elke keer wanneer u op deze toets drukt, wordt de dempingsfunctie ingeschakeld ("ATT ON") of uitgeschakeld ("NORMAL").

Opmerking:

Deze functie werkt niet indien "DVD MULTI" is gekozen of "Analog Direct" is geactiveerd.

Activeren en uitschakelen van Analog Direct

U kunt het geluid dat dichter bij het oorspronkelijke geluid van de bron ligt beluisteren door de signalen niet via de diverse circuits voor het regelen van het geluid te laten lopen; bijvoorbeeld het luidsprekeruitgangsniveau (zie bladzijde 34), de digitale egalisatie (zie bladzijde 34), de surroundfuncties en DSP-functies (zie bladzijden 36 tot 41), Bass Boost (zie bladzijde 22) en Midnight Mode (zie bladzijde 20). Met Analog Direct geactiveerd, kunt u uitsluitend het volume instellen.

• Nadat u de instelling eenmaal heeft gemaakt, worden deze voor iedere analoge bron in het geheugen vastgelegd.

Druk op de toets ANALOG DIRECT zodat "A DIRECT" op het display wordt getoond.

Het lampje op de toets licht tevens op.

• Elke keer wanneer u op deze toets drukt, worden Analog Direct afwisselend uitgeschakeld en geactiveerd.

Opmerkingen:

• Analog Direct kan niet worden gebruikt indien de digitale ingangsmodus is geactiveerd.
• Analog Direct wordt uitgeschakeld en de hiervoor gekozen geluidsinstellingen worden opgeroepen wanneer u Surround of een DSP-modus activeert.
• "Midnight Mode" wordt tijdelijk uitgeschakeld wanneer u "Analog Direct" activeert.
• Door "Analog Direct" te activeren, worden "Input Attenuator" (bladzijde 20) (en CC-converter voor de RX-8032VSL; zie hieronder) uitgeschakeld.

Voor een natuurgetrouwer geluid

De JVC CC (Compensative Compression) converter elimineert trillingen en golven voor een drastische vermindering van de digitale vervorming door de digitale muziekdata met een 24 bit-quantisatie te verwerken en de bemonsteringsfrequentie tot 128 kHz (voor fs 32 kHz signalen)/176,4 kHz (voor fs 44,1 kHz signalen)/192 kHz (voor fs 48 kHz signalen) te vergroten.

Met gebruik van de CC-converter krijgt u met zowel digitale als analoge bronnen een natuurlijk en prettig geluidsveld.

Druk op de toets CC CONVERTER zodat het lampje op de toets oplicht.

• Door iedere druk op de toets worden de CC-converter afwisselend geactiveerd en uitgeschakeld (het lampje dooft).

Opmerking:

U kunt deze functie niet gebruiken wanneer "Analog Direct" is geactiveerd. Door "Analog Direct" te activeren, worden de converter uitgeschakeld.

De naam van een afspeelbron wijzigen

Als u aan de zijkant van de ontvanger een MD-recorder op de uitgang TAPE/MD IN of een DBS-tuner op de uitgang TV SOUND/DBS IN hebt aangesloten, moet u de naam van de bron die op het display wordt weergegeven wijzigen wanneer u de MD-recorder of DBS-tuner als bron selecteert.

Als u de naam van de afspeelbron wijzigt van "TV" tot "DBS":

1. Druk op de toets TV SOUND/DBS.
2. Controleer dat "TV" op het display verschijnt.
3. Druk op de toets TV SOUND/DBS en houd deze ingedrukt tot "ASSGN DBS" op het display wordt weergegeven.

Opmerking:

Indien u een DBS-tuner met de TV SOUND/DBS IN-aansluitingen hebt verbonden, moet u de bronnaam die op het display wordt getoond bij het kiezen van de bron "DBS" veranderen. U kunt anders het beeld van de DBS-tuner niet bekijken.

Voor de RX-8032VSL:

Als u de naam van de afspeelbron wijzigt van "TAPE" tot "MD":

1. Druk op de toets TAPE/MD.
2. Controleer dat "TAPE" op het display wordt weergegeven.
3. Druk op de toets TAPE/MD en houd deze ingedrukt tot "ASSGN MD" op het display wordt weergegeven.

Voor de RX-7032VSL:

Als u de naam van de afspeelbron wijzigt van "TAPE" tot "CDR":

1. Druk op de toets TAPE/CDR.
2. Controleer dat "TAPE" op de display wordt weergegeven.
3. Druk op de toets TAPE/CDR en houd deze ingedrukt tot "ASSGN CDR" op de display wordt weergegeven.

Voor het veranderen van de bronnamen "TV" en "TAPE" moet u de hierboven beschreven procedure opnieuw uitvoeren.

Opmerking:

U kunt de aangesloten componenten ook gebruiken wanneer u de bronnaam niet heeft veranderd. U krijgt in dat geval echter wat moeilijkheden.

Voor de RX-8032VSL:

• "TAPE" of "TV" wordt op het display getoond wanneer u de MD-recorder of DBS-tuner kiest.
• U kunt de digitale ingang (zie bladzijde 21) niet voor de MD-recorder gebruiken.
• U kunt het COMPU LINK afstandsbedieningssysteem (zie bladzijde 43) niet voor de MD-recorder gebruiken.

Voor de RX-7032VSL:

• "TAPE" of "TV" wordt op het display getoond wanneer u de CD-recorder of DBS-tuner kiest.
• Gebruik de digitale ingang (zie bladzijde 21). Niet voor de cd-recorder gebruiken.

De volgende basisbedieningen kunnen uitsluitend met de afstandsbediening worden uitgevoerd.

Het basgeluid versterken

Het is mogelijk om het niveau van het basgeluid te versterken. - Nadat u de instelling eenmaal heeft gemaakt, worden deze voor iedere bron vastgelegd. 1. Druk op de toets SOUND.

De 10 cijfertoetsen treden in werking voor het wijzigen van het geluid.

1. Druk op de toets BASS BOOST om "Bass Boost" te activeren. De BASS BOOST indicator licht op.
2. Elke keer wanneer u op de toets drukt, worden de basversterkingsfunctie geactiveerd ("BOOST ON") en gedeactiveerd ("BOOST OFF").

Voor de RX-7032VSL:

U kunt de BASS BOOST toets op het voorpaneel gebruiken. Het lampje op de toets licht op wanneer u "Bass Boost" activeert. - Door iedere druk op de toets worden "Bass Boost" afwisselend geactiveerd en uitgeschakeld.

Opmerkingen:

• Deze functie heeft uitsluitend effect op het geluid via de voorluidsprekers, middenluidspreker en subwoofer.
• Bass Boost wordt tijdelijk geannuleerd indien u Analog Direct (zie bladzijde 21) activeert.

Het geluid uitzetten

Druk op de toets MUTING om het geluid voor alle luidsprekers en de hoofdtelefoon uit te schakelen.

De vermelding "MUTING" verschijnt op de display en het volume wordt uitgeschakeld (de indicator voor het VOLUME niveau gaat uit).

Als u het volume wilt herstellen, drukt u nogmaals op de toets MUTING. - Door aan de voorzijde aan de knop MASTER VOLUME te draaien of op de afstandsbediening op de toets VOLUME + / - te drukken, worden het geluid hersteld.

Veranderen van de helderheid van het display

U kunt de verlichting van het display dimmen.

Druk op de toets DIMMER.

• Door iedere druk op de toets verandert de helderheid van het display als volgt:

(Normaal display)

De Sleep Timer gebruiken

Met gebruik van de Sleep Timer kunt u muziek beluisteren terwijl u in slaap valt. Het tijdstip waarop de ontvanger zichzelf moet uitschakelen, als dit tijdstip aanbreekt, schakelt de ontvanger zichzelf uit.

Druk herhaaldelijk op de toets SLEEP.

De SLEEP indicator licht op de display op en de uitschakeltijd verandert met stappen van 10 minuten:

Kijken hoe lang het nog duurt tot de ontvanger zichzelf uitschakelt en het tijdstip van uitschakelen wijzigen:

Druk één keer op de toets SLEEP.

De resterende tijd tot het tijdstip van uitschakeling verschijnt. De tijd worden weergegeven in minuten.

• Als u het tijdstip van uitschakeling wilt wijzigen, moet u herhaaldelijk op de toets SLEEP drukken.

De Sleep Timer uitzetten:

Druk herhaaldelijk op de toets SLEEP tot de vermelding "SLEEP 0min" op de display wordt weergegeven. (De indicator SLEEP staat uit).

• Ook als u de stroom uitschakelt, gaat de Sleep Timer.

Opnemen van een bron

Voor analoog-naar-analoog opname

U kunt een analoge weergavebron tegelijkertijd opnemen op de opnamecomponenten die met de audio-uitgangsaansluitingen op het achterpaneel van dit toestel zijn verbonden.

Van digitaal naar digitaal opnemen

U kunt via de ontvanger van de geselecteerde digitale invoer digitale opnames maken op een digitale recorder die op de uitgang DIGITAL OUT is aangesloten.

Opmerkingen:

• Analoog naar digitaal en digitaal naar analoog opnemen is niet mogelijk.
• Het niveau van het uitvoervolume, de nachtmodus (zie bladzijde 20), de basversterkingsfunctie (zie hier links), de Digitale Equalizer (zie bladzijde 34), Surround-modi en DSP-modi (zie bladzijden 36 tot 41) hebben geen invloed op opnames die u maakt.

Automatisch geheugen voor basisinstellingen

Deze receiver legt automatisch de geluidsinstellingen voor iedere bron vast—

• wanneer u de stroom uitschakelt,
• wanneer u van bron verandert, en
• wanneer u de bronnaam instelt (zie bladzijde 21).

Bij het veranderen van bron worden de vastgelegde instellingen automatisch voor de betreffende bron opgeroepen.

Het volgende kan voor iedere bron worden vastgelegd: - Analoog/digitaal ingangsfunctie (zie bladzijden 19 en 20) - Verzwakking voor het ingangssignaal (zie bladzijde 20) - Analoog Direct (zie bladzijde 21) - Digitaal egalisatiepatroon (zie bladzijde 34) - Niveau van de luidsprekerkanalen-uitgang (zie bladzijde 34) - Keuze van Surround- en DSP-modus (zie bladzijden 39 en 41) "Bass Boost" instelling (zie hier links).

Opmerkingen:

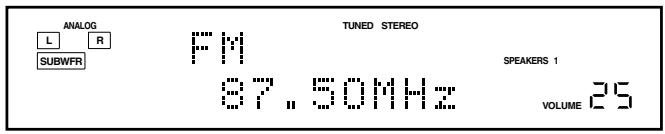

• Met FM of AM als bron gekozen, kunt u voor beide golfbanden afzonderlijke instellingen maken.
• Indien u het volumeniveau met de hierboven getoonde instellingen wilt vastleggen, moet u "One Touch Operation" op "ON" stellen (zie bladzijde 32).

U kunt zelf op zoek gaan naar stations, of gebruik maken van de voorkeurfunctie waarmee u meteen op een bepaald radiostation afstemt.

Handmatig afstemmen op stations

1. Druk op de toets FM of AM om de golfband te kiezen.

Er wordt afgestemd op het station waarop de vorige keer in de desbetreffende band was afgestemd.

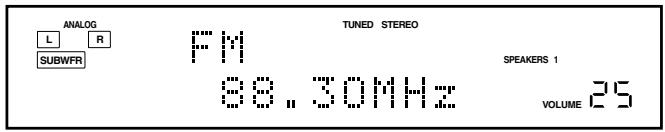

2. Druk herhaaldelijk op de toets FM/AM TUNING of totdat de gewenste frequentie is bereikt.

• Als u op de toets FM/AM TUNING drukt, wordt er een hogere frequentie gekozen.
• Als u op de toets FM/AM TUNING drukt, wordt er een lagere frequentie gekozen.

Opmerkingen:

• Als u afstemt op een station waarvan de signaalsterkte toereikend is, verschijnt er op de display de indicator TUNED.
• Wanneer het station een FM-zender is die in stereo wordt ontvangen, licht ook de indicator STEREO op.
• Als u de toets in stap 2 ingedrukt houdt (en daarna loslaat), verandert de frequentie net zolang tot er een station is gevonden.

Werken met voorkeurzenders

Wanneer een station eenmaal aan een kanaalnummer is toegekend, kunt u snel op dat station afstemmen. Er kunnen in totaal 30 FM-zenders en 15 AM-zenders (MG) als voorkeurzenders worden ingesteld.

Een station als voorkeurzender instellen

Voordat u start, vergeet niet...

Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 2 beginnen.

ALLEEN op het bedieningspaneel aan de voorzijde:

1. Stem af op het station dat u als voorkeurzender wilt instellen (zie "Handmatig afstemmen op stations" op de linker kolom).

• Als u de FM-ontvangstmodus voor dit station wilt opslaan, moet u nu de FM-ontvangstmodus van uw keuze selecteren. Zie "Een FM-ontvangstmodus selecteren" op bladzijde 24.

2. Druk op de toets MEMORY.

De cursor knippert gedurende 10 seconden op de positie voor het kanaalnummer.

3. Druk zolang de positie voor het kanaalnummer knippert op de toets FM/AM PRESET of om een kanaalnummer te selecteren.

4. Druk nogmaals op de toets MEMORY wanneer het geselecteerde kanaalnummer op de display knippert.

Het geselecteerde kanaalnummer stopt met knipperen.

Het station is nu een kanaalnummer toegekend.

5. Herhaal stap 1 tot en met 4 tot u alle stations die u als voorkeurzenders wilt instellen in het geheugen hebt opgeslagen.

Een voorkeurzender uit het geheugen verwijderen

Als u een nieuw station het kanaalnummer van een bestaande voorkeurzender toekent, wordt de bestaande voorkeurzender uit het geheugen verwijderd.

Afstemmen op een voorkeurzender

Op het bedieningspaneel aan de voorzijde:

1. Druk op de toets FM of AM om de gewenste omroepband te selecteren.

Er wordt afgestemd op het station waarop de vorige keer in de desbetreffende band was afgestemd.

2. Druk net zo vaak op de toets FM/AM PRESET ▲ of ▼ tot u het kanaal dat u zoekt hebt gevonden.

• Als u op de toets FM/AM PRESET ▲ drukt, wordt er een hoger kanaalnummer gekozen.
• Als u op de toets FM/AM PRESET ▼ drukt, wordt er een lager kanaalnummer gekozen.

Met de afstandsbediening:

1. Druk op de toets FM/AM om de gewenste omroepband te selecteren.

Er wordt afgestemd op het station waarop de vorige keer in de desbetreffende band was afgestemd.

• Door iedere druk op de toets worden afwisselend FM en AM (MG) als golfband gekozen.

2. Druk op de 10 cijfertoetsen om een voorkeurzender te selecteren.

• Druk voor kanaalnummer 5 op de toets met het cijfer 5.
• Druk voor kanaalnummer 15 op +10 en daarna op 5.
• Druk voor kanaalnummer 20 op +10 en daarna op 10/0.
• Druk voor kanaalnummer 30 op +10, daarna op +10, en tot slot op 10/0.

Opmerking:

U kunt de 10 cijfertoetsen van de afstandsbediening gebruiken om een kanaalnummer te kiezen. Zorg ervoor dat u de cijfertoetsen hebt geactiveerd voor de tuner en niet voor de CD of een andere afspeelbron. (Zie bladzijde 44.)

Een FM-ontvangstmodus selecteren

Als een FM-stereo-uitzending moeilijk te ontvangen is of als er veel ruis wordt ontvangen, is het mogelijk een andere FM-ontvangstmodus te selecteren terwijl u naar een FM-uitzending luistert. - U kunt voor elk FM-station dat u als voorkeurzender hebt ingesteld de door u gewenste FM-ontvangstmodus in het geheugen opslaan (zie bladzijde 23).

Druk op de toets FM MODE terwijl u naar een FM-station luistert.

• Elke keer wanneer u op deze toets drukt, schakelt de FM-ontvangstmodus heen en weer tussen "AUTO MUTING" en "MODE MONO".

AUTOMUTING:

Kies normaliter deze stand. Programma's die in stereo worden uitbezonden, worden in stereo ontvangen. Programma's die in mono worden uitbezonden, worden in mono ontvangen. De modus kan ook worden gebruikt om statische storingen:tussen stations te onderdrukken. Als u deleze modus selecteert, licht de indicator AUTO MUTING op de display op. (Basisinstellung)

MODE MONO:

Kies deze stand voor een verbeterde ontvangst (aar het stereo-effect gaat verloren). In de modus hoor u ruis verwijl u op stations aan het afstemmen bent. Als u deze modus selecteert, gaat de indicator AUTO MUTING op de display uit. (De STEREO indicator dooft tevens.)

Opmerking:

Indien u FM MODE van de afstandsbediening gebruikt, moet u controleren dat de afstandsbedieningsfunctie voor bediening van de tuner is geactiveerd, dus niet voor CD en andere bronnen. (Zie bladzijde 44).

Ontvangst van FM-zenders met RDS

Met gebruik van RDS (Radio Data System) sturen FM-zenders extra signalen samen met de normale programmasignalen uit. De zenders leveren dan bijvoorbeeld de zendernaam en tevens informatie over het type programma dat ze uitzenden, bijvoorbeeld sport of muziek, etc.

• De RDS-indicator licht op op het display wanneer u op een FM-zender heeft afgestemd die tevens RDS-signalen levert.

Met deze receiver kunt u de volgende typen RDS-signalen ontvangen.

PS (Stationsnaam):	Toont de algemeen bekende zendernamen.
PTY (Programmatype):	Toont het programmatype dat wordt uit gezonden.
RT (Radiotekst):	Toont tekstmededelingen die door de zender worden uit gezonden.

Levert informatie over het soort programma dat wordt uitgezonden door andere RDS-zenders dan de huidige zender die wordt ontvangen.

Opmerkingen:

• RDS is niet beschikbaar voor AM (MG)-uitzendingen.
• Niet alle FM-zenders leveren RDS-signalen en niet alle RDS-zenders leveren dezelfde service. Controleer de lokale radiozenders voor details aangaande RDS in uw gebied.
• RDS werkt mogelijk niet goed indien de zender waarop is afgestemd de RDS-signalen niet juist uitstuurt of de signalen te zwak zijn.

Tonen van RDS-informatie

U kunt op het display zien welke RDS-informatie door de zender wordt uitgestuurd.

Druk tijdens het luisteren naar een FM-zender op de toets DISPLAY MODE van de afstandsbediening.

• Door iedere druk op de toets verandert de aanduiding op het display en toont u de volgende informatie:

PS (Stationsnaam)

: Tijdens het zoeken verschijnt "PS" en worden de zendernamen getoond. "NO PS" zal verschijnen indien er geen signaal wordt ontvangen.

PTY (Programmatype)

: Tijdens het zoeken verschijnt "PTY" en vervolgens het type van het programma dat wordt uitgezonden. "NO PTY" zal verschijnen indien er geen signaal wordt ontvangen.

RT (Radiotekst)

Tijdens het zoeken verschijnt "RT" en worden de tekstmededelingen getoond die door de zender worden uitgezonden. "NO RT" zal verschijnen indien er geen signalen worden ontvangen.

Opmerkingen:

• Bij gebruik van de toets DISPLAY MODE van de afstandsbediening moet u controleren dat "TUNER" op het display van de afstandsbediening wordt getoond. Indien dit niet het geval is, moet u eerst op de toets FM/AM en dan op de toets DISPLAY MODE drukken.
• Indien het zoeken direct stopt, zullen "PS", "PTY" en "RT" niet op het display verschijnen.
• Bepaalde ontvangen speciale tekens en symbolen kunnen mogelijk niet juist worden getoond. Er worden geen bijzondere letters op het display weergegeven. (Zo kan een "A" bijvoorbeeld een "Ä, Å, Â, Ã, Á, of À" aanduiden).

Opzoeken van een programma met PTY-codes

Een voordeel van RDS is dat u eenvoudig en snel een bepaald soort programma kunt opzoeken dat door een van de voorkeurzenders (zie bladzijde 23) wordt uitgezonden door de overeenkomende PTY-code in te voeren.

Zoeken van een programma met gebruik van de PTY-codes

Voordat u start, vergeet niet...

• Druk tijdens het zoeken op de toets PTY SEARCH om het zoeken wanneer u wilt te stoppen.
• Bij gebruik van de toetsen van de afstandsbediening moet de gekozen FM-zender met de afstandsbediening worden ingesteld. De toetsen voor bediening van RDS werken namelijk anders niet voor RDS. (Door op de toets FM/AM te drukken wordt de afstandsbediening voor RDS ingesteld). Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

ALLEEN met de afstandsbediening:

1. Druk tijdens het luisteren naar een FM-zender op de toets PTY SEARCH.

"PTY SELECT" knippert op het display.

2. Druk terwijl "PTY SELECT" knippert op de toets PTY of PTY totdat de gewenste PTY-code op het display verschijnt.

• Door iedere druk op de toets verandert de PTY-code als volgt:

None → News → Affairs → Info

Sport ⇄ Educate ⇄ Drama ⇄ Culture

Science ⇄ Varied ⇄ Pop M(usic) ⇄ Rock M(usic)

Easy M(usic) → Light M(usic) → Classics

• Zie bladzijde 52 voor details aangaande de PTY-codes.

3. Druk nogmaals op de toets PTY SEARCH terwijl de in de vorige stap gekozen PTY-code nog steeds op het display wordt getoond.

Tijdens het zoeken worden "SEARCH" en de gekozen PTY-code afwisselend op het display getoond.

Het toestel zoekt de 30 FM-voorkeurzenders af en stopt wanneer een zender is gevonden die een programma van het gekozen type uitzendt.

Verder zoeken nadat de eerste zender is gevonden

Druk nogmaals op de toets PTY SEARCH terwijl de aanduidingen op het display knipperen.

"NOT FOUND" zal verschijnen indien er geen overeenkomend programma wordt gevonden.

Automatisch overschakelen naar een gewenst programma

Een andere handige RDS-service draagt de naam "Enhanced Other Networks".

Dankzij deze service kan de ontvanger tijdelijk van een bepaald station overschakelen naar een radioprogramma van uw keuze (TA, NEWS en/of INFO), behalve in de volgende omstandigheden:

• Bij het luisteren naar een niet-RDS netwerk—alle AM (MG) zenders en bepaalde FM-zenders.
• Indien de laatst ontvangen FM-zender een niet-RDS netwerk is.
• Als de ontvanger in de standby-modus staat.

Voordat u start, vergeet niet...

• De Enhanced Other Networks-functie is alleen van toepassing op FM-voorkeurzenders.
• U kunt de Enhanced Other Networks-functie gebruiken tijdens het luisteren naar iedere bron. Voor gebruik van de RDS-bedieningstoetsen op de afstandsbediening dient de afstandsbediening wel voor bediening van de tuner te zijn geactiveerd (zie bladzijde 44).

ALLEEN met de afstandsbediening:

Druk herhaaldelijk op de toets TA/NEWS/INFO om het gewenste programmatype te kiezen.

• Door iedere druk op de toets verandert het programmatype en licht de overeenkomende indicator op het display op.

TA : Verkeersinformatie in uw gebied.

NEWS : Nieuws

INFO : Programma's die u advies geven in de breedste zin van het woord.

OFF : De Enhanced Other Networks-functie is uitgeschakeld.

Indien “FM” de huidige bron is

GEVAL 1

Indien de huidige zender het door u gekozen programma start uit te zenden

Er blijft op deze zender afgestemd maar de indicator van de ontvangen PTY-code begint te knipperen.

Na het programma stopt de indicator van de ontvangen PTY-code met knipperen en blijft oplichten. De Enhanced Other Networks functie blijft daar standby geschakeld.

GEVAL 2

Indien een andere FM-zender het door u gekozen programma start uit te zenden terwijl u een FM-zender beluistert

De receiver stemt automatisch op die andere zender af. De indicator van de gekozen PTY-code begint te knipperen.

Na het programma wordt op de hiervoor afgestemde zender afgestemd, maar blijft de Enhanced Other Networks functie standby geschakeld. De indicator van de gekozen PTY-code stopt met knipperen en blijft oplichten.

Indien de huidige bron een andere bron dan "FM" is

GEVAL 3

Indien een zender een door u gekozen programma start uit te zenden wanneer een andere bron dan "FM" is geactiveerd

Zodra een zender het door u gekozen programma start uit te zenden, of reeds aan het uitzenden is, schakelt de receiver automatisch over naar die zender.

De indicator van de ontvangen PTY-code begint te knipperen.

Na het programma schakelt de receiver terug naar de bron die u hiervoor beluisterde, maar blijft de Enhanced Other Networks functie echter standby geschakeld. De indicator van de gekozen PTY-code stopt met knipperen en blijft oplichten.

Stoppen van het programma dat door Enhanced Other Networks functie werd gekozen

Druk herhaaldelijk op de toets TA/NEWS/INFO zodat de indicator van het programmatype (TA/NEWS/INFO) van het display dooft. De Enhanced Other Networks functie wordt nu uitgeschakeld en de hiervoor ingestelde bron wordt niet meer gekozen.

Indien een noodbericht "Alarm!" (of TEST-signaal) door een zender wordt uitgezonden,

stemt de receiver automatisch vanaf iedere bron, uitgezonderd AM (MG), op de betreffende zender af.

• Tijdens ontvangst van een noodbericht "Alarm!" verschijnt op het display.

Het TEST-signaal kan worden gebruikt voor het testen van het "Alarm!"-signaal.

Het toestel dient met het TEST-signaal hetzelfde te functioneren als met het "Alarm!"-signaal.

Opmerkingen:

• Enhanced Other Networks-data van bepaalde zenders is mogelijk niet bruikbaar met deze receiver.
• Indien u tijdens de Enhanced Other Networks-standbyfunctie een synchroonopname (zie bladzijde 43) start, wordt de Enhanced Other Networks-standbyfunctie tijdelijk geannuleerd. De Enhanced Other Networks-standbyfunctie wordt weer geactiveerd zodra de opname is afgelopen.
• Tijdens het luisteren naar een programma dat met Enhanced Other Networks wordt ontvangen, dient u uitsluitend de toets DISPLAY MODE voor bediening van de tuner te gebruiken.

LET OP:

Indien u afwisselend herhaaldelijk tussen de zender die met de Enhanced Other Networks-functie is gekozen en de laatst beluisterde zender schakelt, moet u de Enhanced Other Networks-functie annuleren door herhaaldelijk op de toets TA/NEWS/INFO te drukken. Indien u niet op de toets drukt, zal uiteindelijk de huidige afgestemde zender worden ingesteld en de knipperende TA/NEWS/INFO-indicators op het display doven.

Bepaalde hieronder beschreven instellingen moet u maken na het aansluiten en opstellen van uw luidsprekers en bepaalde instellingen kunt u maken voor een handigere bediening. U kunt met "QUICK SPEAKER SETUP" snel en eenvoudig de vereiste instellingen voor uw luidsprekers maken.

Instellen van de luidsprekerconfiguratie

Met "Quick Speaker Setup" kunt u gemakkelijk en snel het luidsprekerformaat en de luidsprekerafstand voor uw luisterruimte instellen zodat u het geluid met een optimaal surroundeffect kunt beluisteren.

• U kunt de informatie voor de luidsprekers tevens handmatig vastleggen. Zie bladzijde 29 voor details.

Voordat u start, vergeet niet...

Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

Op het bedieningspaneel aan de voorzijde:

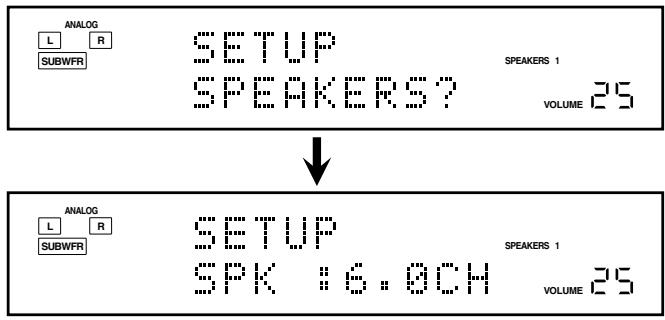

1. Druk op de toets QUICK SPEAKER SETUP.

"SETUP" en "SPEAKERS?" worden op het display getoond en vervolgens verschijnt de fabrieksinstelling voor het totaal aantal aangesloten luidsprekers (kanalen).

2. Draai MULTI JOG om het juiste aantal voor de aangesloten luidsprekers

(luidsprekerkanaalaantal) te kiezen.

Het luidsprekerkanaalaantal verandert als volgt:

• Zie "Luidsprekers (kanalen) aantal en formaat" op bladzijde 28 voor details aangaande het aantal luidsprekers.

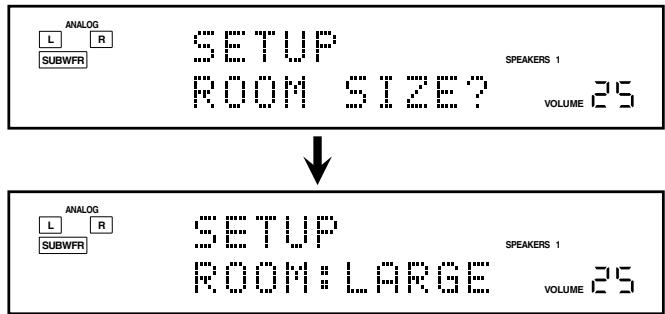

"ROOM SIZE?" wordt op het display getoond en vervolgens verschijnt de fabrieksinstelling voor het kamerformaat.

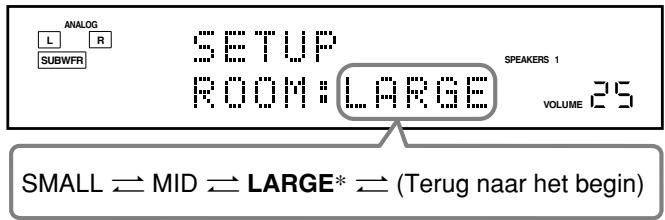

4. Draai MULTI JOG om het juiste formaat voor uw kamer te kiezen.

Het kamerformaat verandert als volgt:

• Zie "Kamerformaat en luidsprekerafstand" op bladzijde 28 voor het kiezen van het juiste formaat voor uw kamer.

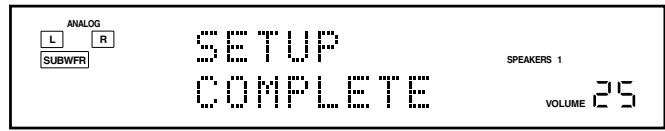

"COMPLETE" wordt op het display getoond en vervolgens verschijnt de aanduiding van de bron weer. - De instellingen voor de luidsprekers zijn nu geactiveerd.

Opmerking:

De instellingen worden niet vastgelegd en geactiveerd indien u de procedure niet helemaal heeft voltooid.

Luidsprekers [kanalen] aantal en formaat

U kunt zien welk formaat voor de luidsprekers wordt ingesteld in overeenstemming met het door u gekozen aantal aangesloten luidsprekers (luidsprekerkanaal (CH) aantal).

In de volgende tabel staat "L" voor "linkervoorluidspreker", "R" voor "rechtervoorluidspreker", "C" voor "middenluidspreker", "LS" voor "linkersurroundluidspreker", "RS" voor "rechtersurroundluidspreker", "SB" voor "surroundachterluidspreker", en "SUBWFR" voor "subwoofer". - De subwoofer wordt als het 0,1 kanaal geteld.

CH	Formaat van de aangesloten luidsprekers
	L	R	C	LS	RS	SB	SUBWFR
2.0	LARGE	LARGE	NONE	NONE	NONE	NONE	NO
2.1	SMALL	SMALL	NONE	NONE	NONE	NONE	YES
3.0	LARGE	LARGE	SMALL	NONE	NONE	NONE	NO
3.1	SMALL	SMALL	SMALL	NONE	NONE	NONE	YES
4.0	LARGE	LARGE	NONE	SMALL	SMALL	NONE	NO
4.1	SMALL	SMALL	NONE	SMALL	SMALL	NONE	YES
5.0	LARGE	LARGE	SMALL	SMALL	SMALL	NONE	NO
5.1	SMALL	SMALL	SMALL	SMALL	SMALL	NONE	YES
6.0	LARGE	LARGE	SMALL	SMALL	SMALL	SMALL	NO
6.1	SMALL	SMALL	SMALL	SMALL	SMALL	SMALL	YES
7.0	LARGE	LARGE	SMALL	SMALL	SMALL	SMALL*	NO
7.1	SMALL	SMALL	SMALL	SMALL	SMALL	SMALL*	YES

• Deze instelling wordt voor beide luidsprekers gebruikt.

Kamerformaat en luidsprekerafstand

In overeenstemming met het gekozen kamerformaat wordt de luidsprekerafstand voor iedere geactiveerde luidspreker als volgt ingesteld:

Met de handelingen op de volgende bladzijden kunt u de volgende onderdelen instellen:

Onderdeel	Aktie	Zie bladzijde
SUB WOOFER*1	Registeren van uw subwoofer.	29
FRONT SPEAKER*1	Registeren van het formaat van uw voorluidspreker.	29
CNTR SPEAKER*1	Registeren van het formaat van uw middenluidspreker.	29
SURR SPEAKER*1	Registeren van het formaat van uw surroundluidspreker.	29
SBACK SPEAKER*1	Registeren van het formaat van uw surrounddchterluidspreker.	29
SBACK OUT*1	Registeren van het,aantal aangesloten surrounddchterluidsprekers.	29
DIST UNIT	Kiezen van de meeteenheid voor de luidsprekerafstand.	30
FRONT DISTANCE*1	Registeren van de afstand vanaf de voorluidsprekers tot de luisterplaats.	30
CNTR DISTANCE*1	Registeren van de afstand vanaf de middenluidspreker tot de luisterplaats.	30
SURR DISTANCE*1	Registeren van de afstand vanaf de surroundluidsprekers tot de luisterplaats.	30
SBACK DISTANCE*1	Registeren van de afstand vanaf de surrounddchterluidspreker(s) tot de luisterplaats.	30
SWFR OUTPUT	Kiezen van geluid voor weergave via de subwoofer.	30
CROSS OVER	Kiezen van de drempelfrequency voor de subwoofer.	30
LFE ATTENUATE	Verzwakken van de rage tonen (LFE; lage freiestie-effect).	31
DUAL MONO	Kiezen van het “Dual Mono” geluidskanaal.	31
DGTL IN COAX	Kiezen van het component dat met de digitale coaxiale aansluiting is verbonden.	31
DGTL IN OPTICAL*2	Kiezen van de componenten die met de digitale optische aansluitingen�verbonden.	31
ONE TOUCH OPE	Vastleggen van het volumeniveau voor iedere bron.	32

Opmerkingen:

1 Deze instellingen kunnen met "Quick Speaker Setup" worden gemaakt. 2 Deze instelling is uitsluitend voor de RX-8032VSL. Voor de RX-7032VSL wordt deze instelling automatisch in overeenstemming met uw "DGTL IN COAX"-instelling gemaakt.

Basisprocedure

Voordat u start, vergeet niet...

Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

Bijv. "One Touch Operation" op "ON" stellen.

1. Druk op de toets SETTING.

Het gekozen onderdeel verschijnt op het display.

2. Draai MULTI JOG totdat het gewenste onderdeel op het display wordt getoond.

• In dit voorbeeld kiest u "ONE TOUCH OPE". Zie de lijst met "Instellen basisonderdelen" op bladzijde 28 voor de mogelijkheden.

3. Druk MULTI JOG (PUSH SET) in.

De huidige instelling voor het gekozen onderdeel verschijnt op het display.

4. Draai MULTI JOG totdat de gewenste instelling op het display verschijnt.

5. Druk op de toets EXIT.

6. Herhaal stappen 2 tot 5 indien nodig voor het instellen van andere onderdelen.

7. Druk op de toets EXIT.

De bronaanduiding verschijnt weer op het display.

: toont de fabrieksinstelling in de volgende tabellen.

Instellen van de luidsprekers

U verkrijgt de best mogelijke surround-sound met de Surroundmodus of de DSP-modus als u de informatie over de opstelling van de luidsprekers in het geheugen registreert (opslaat) nadat alle aansluitingen tot stand zijn gebracht.

• U hoeft deze instelling niet te maken indien u "Quick Speaker Setup" op bladzijde 27 heeft gebruikt.

Instelling voor de subwoofer—SUB WOOFER

Kies of u wel of niet een subwoofer heeft aangesloten.

YES: Kies indien u een subwoofer heeft aangesloten.

NO: Kies indien u geen subwoofer gebruikt.

Opmerking:

Indien u "NO" voor de subwoofer heeft gekozen, de SUBWOOFER OUT ON/OFF op het voorpaneel niet gebruiken.

Luidsprekerformaat—FRONT SPEAKER, CNTR SPEAKER, SURR SPEAKER, SBACK SPEAKER

Kies het formaat voor iedere aangesloten luidspreker.

LARGE*1: Kies indien de luidspreker relatief groot is.

SMALL*2: Kies indien de luidspreker relatief klein is.

NONE: Kies indien een luidspreker niet is aangesloten. (Niet kiesbaar voor de voorluidsprekers)

1 Fabrieksinstelling voor de voorluidsprekers. 2 Fabrieksinstelling voor de midden-, surround- en surroundachterluidsprekers.

Opmerkingen:

• Gebruik het volgende ter referentie bij het instellen.
• Kies "LARGE" indien het formaat van de hoornvormige luidsprekerunit in uw luidspreker groter dan 12 cm is, en kies "SMALL" indien het kleiner dan 12 cm is.
• Indien u "NO" voor de subwoofer heeft gekozen, uitsluitend "LARGE" voor de voorluidsprekers kiezen.
• Indien u "SMALL" voor de voorluidsprekers heeft gekozen, kunt u niet "LARGE" voor de midden-, surround- en surroundachterluidsprekers kiezen.
• Indien u "SMALL" voor de surroundluidsprekers heeft gekozen, kunt u niet "LARGE" voor de surroundachterluidsprekers kiezen.
• Indien u "NONE" voor de surroundluidsprekers heeft gekozen, worden tevens "NONE" voor de surroundachterluidsprekers ingesteld.

Aantal surroundachterluidsprekers—SBACK OUT

Kies het aantal aangesloten surroundachterluidsprekers.

1SPK: Kies indien u 1 surroundachterluidspreker gebruikt.

2SPK: Kies indien u 2 surroundachterluidsprekers gebruikt.

Opmerking:

U kunt deze instelling niet maken indien u "NONE" voor de surroundachterluidsprekers heeft gekozen (zie hierboven).

Instellen van de luidsprekerafstand

De afstand vanaf uw luisterplaats tot de luidsprekers is een ander belangrijk element voor een optimaal surroundgeluid met de SurroundendISP-modus. U dient derhalve de afstand vanaf uw luisterplaats of stoel tot de luidsprekers in te stellen.

Dit toestel stelt automatisch de vertragingstijd van het geluid van iedere luidspreker in op basis van de instellingen voor de afstand van de luidsprekers. Het geluid van alle luidsprekers bereikt u op die manier tegelijk.

• U hoeft deze instelling niet te maken indien u "Quick Speaker Setup" op bladzijde 27 heeft gebruikt.

Meeteenheid—DIST UNIT

Kies de gewenste meeteenheid.

meter: Kies voor het instellen van de afstand in meters.

feet: Kies voor het instellen van de afstand in voet.

Luidsprekerafstand—FRONT DISTANCE, CNTR DISTANCE, SURR DISTANCE, SBACK DISTANCE

Stel de afstand vanaf de luisterplaats binnen het bereik van 0,3 m (1 ft) tot 9,0 m (30 ft) in met stappen van 0,3 m (1 ft).

• Bij het verlaten van de fabriek is "3.0 m (10 ft)" voor de afstand voor iedere luidspreker ingesteld.

Opmerkingen:

• U kunt geen afstand instellen voor een luidspreker waarvoor u "NONE" (zie bladzijde 29).
• Deze instelling heeft geen effect op de DVD MULTI weergavefunctie.

Bijv. Stel voor het hierboven getoonde voorbeeld de luidsprekerafstand als volgt in:

Voorluidsprekers: 3.0 m (10 ft)

Middenluidspreker: 3.0 m (10 ft)

Surroundluidsprekers: 2.7 m (9 ft)

Surroundachterluidsprekers: 2.4 m (8 ft)

Instellen van de lage tonen

U kunt de gewenste instellingen voor de subwoofer en de lage tonen maken.

Subwooferuitgang—SWFR OUTPUT

U kunt het type signaal kiezen dat naar de subwoofer wordt gestuurd. Met andere woorden, u kunt bepalen of de lage tonen voor de voorluidsprekers, ongeacht het ingestelde formaat voor de voorluidsprekers ("SMALL" of "LARGE"), via de subwoofer worden gereproduceerd.

Kies een van de volgende instellingen:

LFE: Kies dit als u uitsluitend de LFE-signalen (bij weergave van Dolby Digital en DTS-software) en de lage tonen van kleine luidsprekers via de subwoofer wilt reproduceren.

LFE+MAIN: Kies dit als u altijd de lage tonen van de voorluidsprekerkanalen (MAIN) wilt toevoegen aan de hierboven beschreven LFE-signalen en via de subwoofer wilt reproduceren.

Opmerking:

Deze functie is niet beschikbaar indien "SUBWOOFER" op "NO" is ingesteld.

Drempelfrequentie—CROSSOVER

Voor het gebruik van een subwoofer kunt u de drempelfrequentie voor de in gebruik zijnde kleine luidsprekers instellen.

Kies in overeenstemming met het formaat van de kleine luidspreker een van de volgende drempelfrequentieniveaus:

80Hz: Kies dit wanneer de hoornvormige luidsprekerunit van het luidsprekersysteem ongeveer 12 cm is. 100Hz: Kies dit wanneer de hoornvormige luidsprekerunit van het luidsprekersysteem ongeveer 10 cm is. 120Hz: Kies dit wanneer de hoornvormige luidsprekerunit van het luidsprekersysteem ongeveer 8 cm is. 150Hz: Kies dit wanneer de hoornvormige luidsprekerunit van het luidsprekersysteem ongeveer 6 cm is.

Opmerkingen:

• Indien u "LARGE" voor alle geactiveerde luidsprekers heeft ingesteld (zie bladzijde 29), wordt deze functie op "OFF" ingesteld.
• De drempelfrequentie heeft geen effect op de DVD MULTI-weergavefunctie, All Channel Stereo-functie, HEADPHONE en de 3D HEADPHONE-functie.

Verzwakker voor het lage frequentie-effect—LFE ATTENUATE

Stel het LFE-niveau in indien de lage tonen worden vervormd tijdens weergave van software die met Dolby Digital of DTS is gecodeerd, zodat de vervorming wordt verminderd.

Kies een van de volgende instellingen:

0dB: Selecteer onder normale omstandigheden deze instelling.

-10dB: Selecteer deze instelling als het basgeluid vervormd is.

Kiezen van het hoofd- of subkanaal (DUAL MONO)

Met Dual Mono als weergavebron gekozen, kunt u kiezen welk kanaal u wilt beluisteren. U kunt tevens beide kanalen kiezen.

Kies het weergavegeluid (kanaal).

MAIN: Kies voor weergave van het hoofdkanaal (Ch1) *1. De "L" signaalindicator licht op bij weergave van dit kanaal. SUB: Kies voor weergave van het subkanaal (Ch2) *1. De "R" signaalindicator licht op bij weergave van dit kanaal. ALL: Kies voor weergave van zowel het hoofdkanaal als het subkanaal (Ch1/Ch2) *1. De "L" en "R" indicators lichten op bij weergave van deze kanalen.

Opmerkingen:

• Het Dual Mono formaat is niet identiek aan het formaat van tweetalige uitzendingen van TV-uitzendingen. Deze instelling heeft derhalve geen effect voor de weergave van dergelijke tweetalige programma's. *1 Dual Mono signalen kunnen via de volgende luidsprekers worden weergegeven—L (linker-voorluidspreker), R (rechtervoorluidspreker) en C (middenluidspreker)—in overeenstemming met de huidige surroundinstelling.

Dual Monoinstalling	Zonder Surround		Met Surround geactiveerd
			Instelling voor middenluidspreker
			SMALL/LARGE			NONE
	L	R	L	C	R	L	R
MAIN	Ch 1	Ch 1	—	Ch 1	—	Ch 1	Ch1
SUB	Ch 2	Ch 2	—	Ch 2	—	Ch 2	Ch 2
ALL	Ch 1	Ch 2	—	Ch 1+Ch 2	—	Ch 1+Ch 2	Ch 1+Ch 2

Instellen van de digitale ingangsaansluitingen

Bij gebruik van de digitale ingangsaansluitingen moet u vastleggen welke componenten met welke digitale ingangsaansluitingen zijn verbonden.

- Digitale coaxiale aansluiting—DGTL IN COAX

Stel het component in dat met de digitale coaxiale aansluiting (DIGITAL IN 1) is verbonden.

Digitale optische aansluitingen—DGTL IN OPTICAL

Voor de RX-8032VSL:

Stel de componenten in die met de digitale optische aansluitingen (DIGITAL IN 2-4) zijn verbonden.

• Door MULTI JOG te draaien, worden de digitale optische ingangsaansluitingen voor de volgende digitale componenten ingesteld:

2: CD	3: DVD	4: CDR	→
2: CD	3: DVD	4: MD*	→
2: CD	3: MD*	4: CDR	→
2: MD*	3: DVD	4: CDR	→
(terug maar het begin)

• Indien u een MD-recorder met de digitale ingangsaansluiting hebt verbonden, moet u de bronnaam van "TAPE" naar "MD" veranderen (zie bladzijde 21). **"DBS" verschijnt indien u de bronnaam van "TV" naar "DBS" heeft veranderd (zie bladzijde 21).

Voor de RX-7032VSL:

Nadat u de instellingen heeft gemaakt voor het component dat met de digitale coaxiale aansluiting (DIGITAL IN 1) is verbonden, worden automatisch de volgende instellingen voor de optische aansluitingen (DIGITAL IN 2-4) zoals hieronder beschreven gemaakt.

• "DBS" verschijnt indien u de bronnaam van "TV" naar "DBS" heeft veranderd (zie bladzijde 21).

Vastleggen van het volumeniveau voor iedere bron

Dit toestel legt diverse instellingen voor iedere bron afzonderlijk in het geheugen vast.

U kunt ook samen met de andere vastgelegde instellingen het volumeniveau voor iedere bron vastleggen—One Touch Operation.

Kies een van de volgende instellingen:

ON: Kies voor het afzonderlijk vastleggen van het volumeniveau van iedere bron. (De ONE TOUCH OPERATION indicator licht op het display van het toestel op.) Deze receiver legt het volumeniveau in het geheugen vast—wanneer de stroom wordt uitgeschakeld, of wanneer u de bronnaam verandert.

OFF: Kies wanneer u het volumeniveau niet wilt vastleggen.

Oproepen van het volumeniveau

Met de ONE TOUCH OPERATION indicator opgelicht, wordt het volumeniveau voor de huidige gekozen bron automatisch ingesteld zodra u de bron kiest.

Annuleren van One Touch Operation

Stel One Touch Operation op "OFF" zodat de ONE TOUCH OPERATION indicator dooft.

U kunt na het maken van de basisinstellingen de geluidsparameters naar wens instellen.

In te stellen basisonderdelen

Met de handelingen op de volgende bladzijden kunt u de volgende onderdelen instellen:

• U kunt uitsluitend de onderdelen instellen die betrekking hebben op de huidige geactiveerde geluidsfunctie.
• U kunt geen geluidsinstellingen maken indien Analog Direct is geactiveerd.

Onderdeel	Aktie	Zie bladzijde
DIGITAL EQ	Instellen van het equalizerpatroon.	34
SUBWFR LVL	Instellen van het subwooferuitgangsniveau.	34
FRONT L LVL	Instellen van het uitgangsniveau van de linkervoorluidspreker.	34
FRONT R LVL	Instellen van het uitgangsniveau van de rechtsveroorluidspreker.	34
CENTER LVL	Instellen van het uitgangsniveau van de middenluidspreker.	34
SURR L LVL	Instellen van het uitgangsniveau van de linkersurroundluidspreker.	34
SURR R LVL	Instellen van het uitgangsniveau van de rechtssurroundluidspreker.	34
SBACK LVL	Instellen van het uitgangsniveau van de surroundachterluidspreker.	34
EFFECT*1	Instellen van het DAP-effectniveau.	35
ROOMSIZE*1	Kiezen van het kamerformaat voor uw virtuele luisterruimte.	35
LIVENESS*1	Kiezen van het levendigheidsniveau voor uw virtuele luisterruimte.	35
CTR TONE	Voor een zachtere of scherpe midden-toon.	35
PANORAMA*2	Toevoegen van een “omringend” effect met gesimuleerde zijmuren.	35
CNTR WIDTH*2	Instellen van de lokalisatie van het middenkanaalussen de middenluidspreker en de linker-/rechtervoorluidsprekers.	35
DIMENSION*2	Instellen van de positie voor de geluidslokalisation.	35
CNTR GAIN*3	Instellen van de geluidslokalisation van het middenkanaal.	35

Opmerkingen:

1 Instelbaar wanneer de DAP-functie in gebruik is. 2 Instelbaar wanneer Pro Logic II Music in gebruik is. *3 Instelbaar wanneer Neo:6 Music in gebruik is.

Basisprocedure

Voordat u start, vergeet niet...

Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

Bijv. Het subwooferniveau op “-3” stellen.

1. Druk op de toets ADJUST.

Het gekozen onderdeel verschijnt op het display.

1. Draai MULTI JOG totdat het gewenste onderdeel op het display wordt getoond.
2. In dit voorbeeld kiest u "SUBWFR LVL." Zie de lijst hier links voor de mogelijkheden.

1. Druk MULTI JOG (PUSH SET) in.

De huidige instelling (of het niveau) voor het gekozen onderdeel verschijnt op het display.

1. Draai MULTI JOG om de gewenste instelling te maken of het gewenste niveau in te stellen.

1. Druk op de toets EXIT.
2. Herhaal stappen 2 tot 5 indien nodig voor het instellen van andere onderdelen.
3. Druk op de toets EXIT.

De aanduiding van de bron verschijnt weer op het display.

Het patroon van de equalizer aanpassen

Het is mogelijk om het patroon van de equalizer aan uw eigen wensen aan te passen.

• Nadat u de instelling eenmaal heeft gemaakt, worden deze voor iedere bron vastgelegd.

Instellen van de egalisatie-DIGITAL EQ

U kunt vijf frequentiebanden instellen (middenfrequentie: 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz) binnen een bereik van -8 dB tot +8 dB ("0 dB" is de basisinstelling) met stappen van 2 dB. - De DIGITAL EQ indicator licht op het display op nadat de instelling is gemaakt.

Voor een neutraal egalisatiepatroon moet u in stap 4 van de "Basisprocedure" (op bladzijde 33) voor alle frequentiebanden "0 dB" instellen. De DIGITAL EQ indicator zal dan doven.

Opmerkingen:

• U kunt de digitale egalisatiepatronen niet instellen indien Analog Direct is geactiveerd.
• De digitale egalisatiepatronen hebben uitsluitend effect op het geluid van de voorluidsprekers.

U kunt de egalisatie ook met gebruik van de afstandsbediening instellen.

1. Druk op de toets SOUND.

De 10 cijfertoetsen treden in werking voor het wijzigen van het geluid.

2. Druk herhaaldelijk op DIGITAL EQ (Equalization) om de in te stellen middenfrequentie te kiezen.

• Door iedere druk op de toets worden de middenfrequentie met het huidige niveau op het display getoond.

3. Druk herhaaldelijk op LEVEL + of - om het niveau voor de middenfrequentie in te stellen.

De DIGITAL EQ indicator licht op het display op.

• Het frequentieniveau verandert met stappen van 2 dB vanaf -8 dB tot +8 dB.

4. Herhaal stappen 2 en 3 voor het instellen van de andere middenfrequentie.

Instellen van het luidsprekeruitgangsniveau

U kunt het uitgangsniveau voor de luidsprekers instellen. Voor het controleren van het uitgangsniveau en de balans bij gebruik van de surroundfunctie, wordt er via iedere luidspreker, uitgezonderd de subwoofer, een testtoon uitgestuurd.

• Nadat u de instelling eenmaal heeft gemaakt, worden deze voor iedere bron vastgelegd.

Instelbare luidsprekers

U kunt het uitgangsniveau van de volgende luidsprekers instellen van -10 dB tot +10 dB ("0 dB" is de basisinstelling):

SUBWFR LVL:	Kies voor het instellen van hetuitgangsiveau van de subwoofer.
FRONT L LVL:	Kies voor het instellen van hetuitgangsiveau van de linkervoorluidspreker.
FRONT R LVL:	Kies voor het instellen van hetuitgangsiveau van derechtervoorluidspreker.
CENTER LVL:	Kies voor het instellen van hetuitgangsiveau van de middenluidspreker.
SURR L LVL:	Kies voor het instellen van hetuitgangsiveau van de linkersurroundluidspreker.
SURR R LVL:	Kies voor het instellen van hetuitgangsiveau van derechters surroundluidspreker.
SBACK LVL:	Kies voor het instellen van hetuitgangsiveau van de surroundachterluidspreker.

Opmerkingen:

• Indien u "NO" of "NONE" voor een luidspreker heeft gekozen (zie bladzijde 29), kunt u het uitgangsniveau voor de overeenkomstige luidspreker niet instellen.
• De uitgangsniveaus voor de middenluidspreker en linker-/rechter surroundluidsprekers zijn instelbaar voor de DVD MULTI-weergavefunctie, ook wanneer "NONE" voor deze luidsprekers is gekozen.
• U kunt het uitgangsniveau voor de luidsprekers (uitgezonderd het subwooferuitgangsniveau) niet instellen wanneer Analog Direct in gebruik is. Zie bladzijde 19 voor het instellen van het subwooferuitgangsniveau.

U kunt het uitgangsniveau voor de luidsprekers tevens met behulp van de afstandsbediening instellen.

Door de afstandsbediening te gebruiken, kunt u de instelling maken terwijl u de testtoon vanaf uw luisterpositie beluistert.

1. Druk op de toets SOUND.

De 10 cijfertoetsen treden in werking voor het wijzigen van het geluid.

2. Druk op de toets TEST om te controleren dat het geluidsniveau van alle luidsprekers gelijk is.

De testtoon wordt in de volgende volgorde via de luidsprekers uitgestuurd.

• Er worden geen testtonen uitgestuurd via de luidsprekers waarvoor "NONE" bij de luidsprekerinstellingen is gekozen en tevens niet via de subwoofer.

FRNT L (Linkervoorluidspreker) → CENTER (Middenluidspreker) → FRNT R (Rechtervoorluidspreker) → SURR R (Rechtsurroundluidspreker) → SBACK (Surroundachterluidspreker) → SURR L (Linkersurroundluidspreker) → (Terug naar het begin)

3. Kies de in te stellen luidspreker.

• Druk voor het kiezen van de linkervoorluidspreker op FRONT · L.
• Druk voor het kiezen van de middenluidspreker op CENTER.
• Druk voor het kiezen van de rechtervoorluidspreker op FRONT · R.
• Druk voor het kiezen van de rechtssurroundluidspreker op SURR·R.
• Druk voor het kiezen van de surroundachterluidspreker op SURR BACK.
• Druk voor het kiezen van de linkersurroundluidspreker op SURR·L.
• Druk op de toets LEVEL + of LEVEL - om het uitvoerniveau van de luidspreker aan te passen (-10 dB tot +10 dB).
• Herhaal stappen 3 en 4 voor het instellen van de andere luidsprekeruitgangsniveaus.
• Druk nogmaals op de toets TEST om het weergeven van de testtoon te stoppen.

Instellen van de geluidsparameters voor de Surround- en DSP-modi

U kunt de geluidsparameters voor de Surround- en DSP-modi naar wens instellen.

• CTR TONE, CNTR WIDTH en CNTR GAIN zijn niet beschikbaar indien u “NONE” voor de middenluidspreker heeft gekozen.

Instelbare parameters

U kunt de volgende parameters instellen: Voor Surround, DAP en All Channel Stereo modus (met de middenluidspreker aangesloten) - Deze instelling is voor alle surroundfuncties hetzelfde, en wordt afzonderlijk voor de DSP-modus vastgelegd.

CTR TONE:

Voor het instellen van de toon van de middenluidspreker. Door een hoger nummer worden de dialoog helderder zDat het geluid van stemmen van zacht maar scherp veranderd. Kies normaliter “3 (basisinstelling)” . Instelbereik: 1 tot 5

Voor DAP-modi

• Nadat u de instelling eenmaal heeft gemaakt, worden deze voor iedere DAP-functie vastgelegd.

EFFECT:

Voor het instellen van het DAP-effectniveau. Door een hoger nummer worden het DAP-effect sterker. Kies normaliter “3 (basisinstelling)". Instelbereik: 1 tot 5

ROOMSIZE:

Voor het instellen van het virtuèle kamerformeat. Door een hoger nummer worden het intervalussen reflectiesverhoogd zodate het lijkt alsof u in een grotere ruimte bent. Kies normaliter “3 (basisinstelling)".Instelbereik: 1 tot 5

LIVENESS:

Voor het instellen van de levendigheid. Door een hoger nummer worden het dampingsniveau van dearend van reflecties verlaagd zDat de akoestiek van “dood” waar “levendig” veranderd. Kies normaliter “3 (basisinstelling)".Instelbereik: 1 tot 5

Alleen voor Pro Logic II Music

PANORAMA:	Kies “ON” voor een “ingepakt” geluid met een effect van+zijmuren. (Basisinstelling:“OFF”)
CNTR WIDTH:	Voor het instellen van de lokalisatie van het middenkanaal:tussen de middenluidspreker en de linker-/rechtervoorluidsprekers. Door een hoger nummer wordt het geluid van het middenkanaalmeer aan de linker- enrechtervoorluidsprekers verplaatst. Kies normaliter“3 (basisinstelling)".Instelbereik:OFF en 1 tot 7

DIMENSION:

Voor het instellen van de richting van het geluid. Door een hoger nummer worden het geluidmeer van vorenaarachten verplaatst. Kies normaliter“4 (basisinstelling)".Instelbereik:1 tot 7

Alleen voor de Neo:6 Music

CNTR GAIN:

Voor hetrichten van hetgeluid van het middenkanaal. Door een hoger nummer wordt het geluid van het middenkanaal duidelijker geplaatst. Kies normaliter “0.2 (basisinstelling)".Instelbereik: 0 tot 0.5

Gebruik van de Surroundmodus

Dit toestel activeert automatisch een van de vele beschikbare Surroundmodus. De vastgelegde basisinstellingen en geluidsregelingen die met het instelmenu en regelmenu zijn gemaakt [zie bladzijden 27 tot 35] worden toegepast.

Reproductie met een bioscoopeffect

In een bioscoop zijn veel luidsprekers aan de muren opgehangen om een imponerend, multi-surroundgeluid te reproduceren dat u via allerichtingen ontvangt.

Met gebruik van veel luidsprekers kan de richting en verplaatsing van het geluid goed worden uitgedrukt.

De in deze receiver ingebouwde Surroundmodus kunnen bijna dezelfde surroundgeluiden als in een echte bioscoop reproduceren met slechts vijf of zeven luidsprekers (plus subwoofer).

Introductie van de Surroundmodus

Dolby Digital*1

Dolby Digital is een digitale signaalcompressiemethode, ontwikkeld door Dolby Laboratories, voor meerkanaals codering en decodering (1 kanaal tot 5,1 kanaal).

• De DIGITAL indicator licht op het display op wanneer een Dolby Digital signaal via de digitale ingang wordt ontvangen.

Dolby Digital 5.1CH

Bij codering met Dolby Digital 5,1CH (DOLBY D) worden de signalen van het linkervoorkanaal, rechtervoorkanaal, middenkanaal, linkersurroundkanaal, rechtersurroundkanaal en het LFE-kanaal opgenomen en gecomprimeerd. (Er zijn in totaal dus 6 kanalen, maar het LFE-kanaal wordt als het 0,1 kanaal geteld. Vandaar de term "5,1 kanaal").

Daarbij kan Dolby Digital ook het surroundgeluid via de achterluidsprekers stereo reproduceren en worden de drempelfrequentie voor de hoge surroundtonen, in vergelijking met 7 kHz voor Dolby Pro Logic, op 20 kHz gesteld. Deze feiten versterken de verplaatsing van het geluid en het "aanwezigheidsgevoel" veel meer dan in vergelijking met Dolby Pro Logic.

Dolby Digital EX

Dolby Digital EX (DOLBY D EX) is een nieuw digitaal surround-coderingsformaat dat de derde surroundkanalen toevoegt, oftewel "surroundachter".

In vergelijking met het conventionele Dolby Digital 5,1CH, leveren deze nieuw toegevoegde surroundachterkanalen een gedetailleerdere verplaatsing van het geluid en een beter luisterplezier tijdens het bekijken van videosoftware. Daarbij zal de lokalisatie van het surroundgeluid stabieler worden.

• U kunt Virtual 6,1 kanaal surround gebruiken bij weergave van Dolby Digital EX software zonder surroundachterluidsprekers te hebben aangesloten. Met deze surroundfunctie worden de signalen voor het surroundachterkanaal naar de normale surroundluidsprekers gestuurd zodat het surroundachtergeluid niet verloren gaat.

De VIRTUAL SB (Surround Back) indicator licht op het display op.

Dolby Pro Logic

Bij codering met Dolby Surround worden de signalen voor het linkervoorkanaal, rechtervoorkanaal, middenkanaal en surroundkanaal op 2 kanalen opgenomen.

De in deze receiver ingebouwde Dolby Pro Logic (PRO LOGIC) decoder decodeert deze signalen van 2 kanalen terug naar de oorspronkelijke signalen voor 4 kanalen—matrix-based meerkanaals reproductie.

• De PRO LOGIC indicator licht op het display op wanneer Dolby Pro Logic is geactiveerd.

Dolby Pro Logic II

Dolby Pro Logic II is een nieuw ontwikkeld multikanaal weergaveformaat voor het omzetten van 2-kanaal software in 5 kanalen (plus subwoofer). De matrix-gebaseerde conversiemethode die voor Dolby Pro Logic II wordt gebruikt, heeft geen limiet voor de drempelfrequentie van de surround hoge tonen en levert stereo surroundgeluid.

• Deze receiver heeft twee verschillende Dolby Pro Logic II functies: Pro Logic II Movie (PL II MOVIE) en Pro Logic II Music (PL II MUSIC).

De PRO Logic II indicator licht op wanneer Dolby Pro Logic II wordt geactiveerd.

PLII MOVIE:	Geschikt voor weergave van software die met Dolby Surround isGPCeerd. U krijgt met gebruik van deze functie een geluidsveld dat zeer zich bij het discrete 5,1 kanaal geluid ligt.
PLII MUSIC:	Geschikt voor weergave van 2-kanaal stereo software. U krijgt met deze functie een breed en diep geluid.

DTS*2

DTS is een andere digitale signaalcompressiemethode, ontwikkeld door Digital Theater Systems, Inc., en levert multikanaal codering en decodering (1 kanaal tot 6,1 kanalen).

• De DTS indicator licht op wanneer een DTS signaal door de digitale ingang wordt ontvangen en herkend.

DTS Digital Surround (DTS) is een ander discreet 5,1 kanaal digitaal audioformaat voor CD, LD en DVD software.

In vergelijking met Dolby Digital heeft het DTS Digital Surround formaat een lagere audiocompressieverhouding. Hierdoor geeft DTS Digital Surround extra diepte en breedte aan het geluid. U zult merken dat het geluid natuurgetrouw, overtuigend en glashelder overkomt.

• Met de EX/ES-instelling op "ON" gesteld, wordt DTS Neo:6 (DTS NEO:6) bij weergave van multikanaal DTS-software gebruikt. U krijgt hetzelfde surroundeffect als bij weergave van 6,1-kanaal software.

DTS-ES is een ander nieuw multikanaal digitaal coderingsformaat. Het verbetert aanzienlijk het 360-graden surroundbeeld en de ruimtelijke expressie door het derde surroundkanaal toe te voegen: het surroundachterkanaal.

DTS-ES bestaat uit twee signaalformaten met verschillende surroundsignaal-opnamemethodes: DTS-ES Discrete 6.1ch (ES DISCRETE) en DTS-ES Matrix 6.1ch (ES MATRIX).

DTS-ES Discrete 6.1ch is ontworpen voor het separaat coderen (en decoderen) van 6,1 kanaal signalen zodat interferentie tussen de diverse kanalen wordt voorkomen.

DTS-ES Matrix 6,1 kanaal is ontworpen voor het toevoegen van een extra surroundkanaal aan DTS Digital Surround 5,1 kanaal. Met gebruik van een matrix codering/decoderingmethode, wordt een extra "surround achter" kanaalsignaal gecodeerd (en gedecodeerd) in zowel de linker- als rechtsurroundkanaalsignalen.

• U kunt Virtual 6,1 kanaal surround gebruiken bij weergave van DTS-ES software zonder surroundachterluidsprekers te hebben aangesloten. Met deze surroundmodi worden de signalen voor het surroundachterkanaal naar de normale surroundluidsprekers gestuurd zodat het surroundachtergeluid niet verloren gaat. De VIRTUAL SB (Surround Back) indicator licht op het display op.

DTS 96/24

De laatste jaren is er steeds meer interesse in een hogere bemonsteringswaarde voor zowel opname als reproductie in de huiskamer. Hogere bemonsteringswaarden geven een breder frequentiebereik en hogere bitdiepten leveren een breder dynamisch bereik.

DTS 96/24 is een multikanaal digitaal signaalformaat (fs = 96 kHz / 24 bits) dat door Digital Theater Systems, Inc. werd geïntroduceerd, voor een "betere geluidskwaliteit dan CD" in uw huiskamer.

• De 96/24-indicator licht op wanneer DTS 96/24-signalen worden herkend. U kunt het 5.1-kanaal geluid met de volledige kwaliteit beluisteren.

DTS Neo:6

DTS Neo:6 is een andere conversiemethode voor het creëren van 6-kanaals (plus subwoofer) geluid uit analoog/digitaal 2-kanaals software, met gebruik van een uiterst nauwkeurige digitale matrix-decoder die voor DTS-ES Matrix 6.1ch wordt gebruikt. De NEO:6-indicator licht op het display op wanneer een van de Neo:6-functies wordt geactiveerd.

• Deze receiver heeft de volgende DTS NEO:6-modi: Neo:6 Cinema (NEO:6CINMA) en Neo:6 Music (NEO:6MUSIC).

NEO:6CINMA:

Geschikt voor weergave van films. U krijgt met 2-kanaal softwaredezelfde sfeer als met 6,1 kanaal software. Deze functie is tevens effectief voor het afspelen van software die met conventionele surroundformaten is geocodeerd.

NEO:6MUSIC:

Geschikt voor weergave van muzieksoftware. De signalen voor de Voorkanalen worden Niet via de decoder gestuurd (zDat er geen kwaliteitsverlies in het geluid is) en de surroundssignalen worden via de andere luidsprekers gestuurd zDat het geluidsveld op tatsächlijke wijze worden verbreed.

Wat is Dual Mono?

Dual Mono is zeer vergelijkbaar met tweetalige uitzendingen van tv-programma's die twee gescheiden kanalen voor de geluidssporen hebben. (Het Dual Mono-formaat is echter niet identiek aan dergelijke analoge formaten).

Dit formaat wordt nu gebruikt voor Dolby Digital, DTS, etc. Dit formaat maakt het mogelijk om twee afzonderlijke kanalen (ook het hoofdkanaal en subkanaal genoemd) gescheiden op te nemen.

• De DUAL-indicator licht op wanneer een Dual Mono-signaal wordt ontvangen. U kunt nu het gewenste, te beluisteren kanaal kiezen (zie bladzijde 31).

Bij gebruik van de surroundfunctie wordt het geluid weergegeven via de geactiveerde luidsprekers die voor de surroundfunctie vereist zijn.

• Indien "NONE" voor de surroundluidsprekers en middenluidspreker als luidsprekerinstelling is gekozen, wordt de originele JVC 3D-PHONIC processing gebruikt (die werd ontwikkeld voor het creëren van een surroundeffect via uitsluitend de voorluidsprekers).

De 3D-PHONIC-indicator licht op het display op.

1 Vervaardigd in licentie van Dolby Laboratories. "Dolby", "Pro Logic" en het dubbele D-symbool zijn handelsmerken van Dolby Laboratories. 2 "DTS", "DTS-ES Extended Surround" en "Neo:6" zijn handelsmerken van Digital Theater Systems, Inc.

Beschikbare Surroundmodus voor de diverse software

De Surroundmodus die u kunt gebruiken verschilt afhankelijk van de luidsprekerinstellingen en de binnenkomende signalen. De tabel op deze en de volgende bladzijde toont de relaties tussen de Surroundmodus en de binnenkomende signalen (met surroundachterluidsprekers en EX/ES-instelling).

• Het aantal tussen haakjes aangegeven onder het type van het binnenkomende signaal toont het aantal voorkanalen en surroundkanalen. (3/2) betekent bijvoorbeeld dat de signalen met drie signalen voor drie voorkanalen (links/rechts/midden) en twee (stereo) surroundsignalen zijn opgenomen.

Type binnenkomende signaal	Instelling surroundachterkanaal	EX/ES-insteling	Beschikbare Surroundmodi
Dolby Digital EX	2SPK/1SPK	AUTO/ON	DOLBY D EX
		OFF	DOLBY D
	NONE	AUTO/ON	DOLBY D (VIRTUAL SB)*1
		OFF	DOLBY D
Dolby Digital (3/2, 2/2)	2SPK/1SPK	AUTO	DOLBY D
		ON	DOLBY D EX
		OFF	DOLBY D
	NONE	Niet beschikbaar	DOLBY D
Dolby Digital (3/1, 2/1)	2SPK/1SPK	AUTO/ON/OFF	DOLBY D
	NONE	Niet beschikbaar	DOLBY D
Dolby Digital (1/0, 3/0)	2SPK/1SPK/NONE	Niet beschikbaar	DOLBY D
Dolby Digital (Dual Mono)	2SPK/1SPK/NONE	Niet beschikbaar	DUAL MONO
DTS-ES Discrete 6.1ch	2SPK/1SPK	AUTO/ON	ES DSCRETE
		OFF	DTS
	NONE	AUTO/ON	DTS (VIRTUAL SB)*1
DTS-ES Matrix 6.1ch	2SPK/1SPK	AUTO/ON	ES MATRIX*2
DTS-ES 96/24 Matrix		OFF	DTS
	NONE	AUTO/ON	DTS (VIRTUAL SB)*1 *2
		OFF	DTS
DTS, DTS 96/24 (3/2, 2/2)	2SPK/1SPK	AUTO	DTS
*DTS 96/24 verworking wordt Niet toegepast. Indien u de verworking wilt gebruiken, moet u EX/ES/7.1 op “OFF” stellen.		ON	DTS NEO:6*2
		OFF	DTS
	NONE	Niet beschikbaar	DTS
DTS (3/1, 2/1)	2SPK/1SPK	AUTO/ON/OFF	DTS
	NONE	Niet beschikbaar	DTS
DTS (1/0, 3/0)	2SPK/1SPK/NONE	Niet beschikbaar	DTS
DTS (Dual Mono)	2SPK/1SPK/NONE	Niet beschikbaar	DUAL MONO

Type binnenkomende signaal	Beschikbare Surroundmodi
Analoog / PCM/ Dolby Digital (2/0) / DTS (2/0)	PL II MOVIE / PL II MUSIC / PRO LOGIC / NEO:6 CINMA / NEO:6 MUSIC
DVD MULTI	Geen

3D HEADPHONE modus — 3D H PHONE

U kunt tevens de surroundmodus gebruiken bij weergave via de hoofdtelefoon.

Indien u op de toets SURROUND drukt wanneer beide voorluidsprekers 1 en 2 zijn uitgeschakeld, wordt de 3D HEADPHONE modus geactiveerd, ongeacht het type software dat wordt afgespeeld. "3D H PHONE" verschijnt op het display en de DSP en HEADPHONE indicators lichten tevens op.

※ Virtueel 6,1-kanaal surround

Indien u surroundluidsprekers heeft aangesloten (en geactiveerd), kunt u Virtueel 6,1-kanaal surround gebruiken bij weergave van Dolby Digital EX of DTS-ES gecodeerde software, ook al zijn geen surround-achterluidsprekers verbonden. Met dit surroundformaat worden de signalen van de surround-achterkanalen aan de surroundluidsprekers gestuurd, zodat het lijkt alsof er toch een surroundeffect via de achterluidsprekers wordt gereproduceerd. De VIRTUAL SB (Surround Back) indicator licht op het display op.

Activeren van de Surroundmodi

Welke Surroundmodi u kunt gebruiken, is afhankelijk van de luidsprekerinstellingen en de binnenkomende signalen. (Zie bladzijde 38).

Door een van de Surroundmodus voor een bron te activeren, worden automatisch de vastgelegde instellingen opgeroepen (zie bladzijden 27 tot 35).

U kunt tevens de toetsen van de afstandsbediening voor de volgende procedure gebruiken.

Activeren van de EX/ES-instelling

Voor multikanaal digitale software (5.1 kanaal) reproductiefunctie activeren.

• Nadat u eenmaal de EX/ES (7.1 kanaal) reproductiefunctie heeft ingesteld, worden deze in het geheugen vastgelegd en opgeroepen wanneer u de Surroundmodi activeert waarvoor de EX/ES (7.1 kanaal) reproductiefunctie kan worden gebruikt.

Druk op de toets EX/ES om een geschikte instelling voor uw weergave te kiezen.

De huidige gekozen EX/ES (7,1 kanaal) reproductiefunctie wordt op het display getoond.

• Door iedere druk op de toets verandert de functie als volgt:

EX/ES AUTO*: Er worden, afhankelijk van het binnenkomende signaal, een geschikte Surroundmodi gebruikt.

• Voor Dolby Digital EX en DTS-ES, EX/ES (7,1-kanaal) reproductiefunctie gebruikt.
• Voor 5,1-kanaal (of minder) gecodeerde software, wordt de 5,1 kanaal reproductiefunctie gebruikt.

EX/ES ON*: Kies voor het gebruik van de EX/ES (7,1 kanaal) reproductiefunctie voor zowel 5,1 kanaal als 6,1 kanaal gecodeerde software.

EX/ES OFF: Kies voor het annuleren van EX/ES (7,1 kanaal) reproductie.

• Virtual 6,1 kanaal surround wordt gebruikt indien er geen surroundachterluidsprekers zijn aangesloten of indien deze luidsprekers zijn uitgeschakeld.

Opmerkingen:

• Indien de Surroundmodi is uitgeschakeld, wordt door een druk op EX/ES een geschikte surroundfunctie voor multikanaal digitale software geactiveerd.
• Bij weergave van een analoge of digitale 2-kanaal bron met surround, kunt u de EX/ES (7,1 kanaal) reproductiefunctie instellen en de instelling vastleggen, maar deze instelling heeft geen effect voor de huidige bron.
• Indien een bron is gekozen waar voor EX/ES (7,1 kanaal) kan worden gebruikt, kunt u wel een instelling maken en in het geheugen vastleggen maar de weergave via de betreffende kanalen verandert dan niet.

Activeren van de Surroundmodi

1. Kies en start de weergave van een andere bron dan "DVD MULTI".

• Controleer dat u de analoge of digitale ingangsfunctie heeft gekozen.
• De surroundmodus kan niet worden gebruikt voor de DVD MULTI-weergavefunctie.

2. Druk op SURROUND om de surroundmodus te activeren.

• Voor multikanaal software (uitgezonderd 2-kanaals en Dual Mono software) worden op basis van de binnenkomende signalen automatisch passende surroundmodi geactiveerd (zie bladzijde 38 voor details).

Bijv.: Met "DOLBY D" geactiveerd.

• Indien de EX/ES (7,1 kanaal) reproductiefunctie op "AUTO" of "ON" is gesteld, worden een van de EX/ES (7,1 kanaal) reproductiefuncties geactiveerd (zie de linkerkolom).
• Voor analoge en digitale 2-kanaals software kunt u een van de volgende surroundmodi kiezen. Door iedere druk op SURROUND verandert de surroundmodus als volgt:

• Voor Dual Mono software kunt u het gewenste kanaal voor weergave kiezen. (Zie bladzijde 31).

Voor het instellen van het luidsprekeruitgangsniveau, zie bladzijden 34 en 35.

Annuleren van de surroundmodi

Druk op de toets SURROUND/DSP OFF (of SURR/DSP OFF van de afstandsbediening). "SURR OFF" verschijnt op het display.

Dit toestel activeert automatisch een van de vele beschikbare DSP-modi. De vastgelegde basisinstellingen en andere gemaakte instellingen (zie bladzijde 27 tot 35) worden automatisch toegepast.

Reproductie van een geluidsveld

Het geluid dat u hoort in een concertzaal, kerk, enz. bestaat uit het directe geluid en het indirecte geluid—de snelle reflecties en reflecties via de achterkant en achtermuren. Het directe geluid bereikt uw gehoor zonder reflecties, dus direct. De indirecte geluiden daarentegen worden vertraagd door de afstand tot het plafond en de muren. Deze directe en indirecte geluiden zijn de belangrijkste elementen van de akoestische surroundeffecten. De DSP-modus kan deze belangrijkste elementen simuleren voor een geluidsweergave met een aanwezigheidsgevoel, alsof u werkelijk bijvoorbeeld in de zaal "aanwezig" bent.

Introductie van de DSP-modus

De DSP biedt u de volgende functies

• DAP (Digital Acoustic Processor) (HALL 1, HALL 2, LIVE CLUB, DANCE CLUB, PAVILION, THEATER 1, THEATER 2)
• ALL CH STEREO
• MONO FILM

3D HEADPHONE functie

U kunt tevens het DSP-effect (uitgezonderd All Channel Stereo) gebruiken bij weergave via de hoofdtelefoon.

Indien u op DSP drukt wanneer beide voorluidsprekers 1 en 2 zijn uitgeschakeld, wordt de HEADPHONE functie geactiveerd, ongeacht het type software dat wordt afgespeeld. "3DH PHONE" verschijnt op het display en de DSP en HEADPHONE indicators lichten tevens op.

Voor gebruik van de DSP-modus, drukt u op de toets DSP zodat de DSP-modus als volgt verandert.

De DSP indicator licht tevens op het display op.

DAP-functies

U kunt de volgende DAP-functies gebruiken voor een weergave met een akoestisch geluidsveld in uw huiskamer.

HALL 1:	Reproducem het ruimtelijke gevoel van een grote, schoenendoos-vormige zaal die voornamelijk voor klassieke concerten is ontworpen. (Het aanal stoelen is ongeveer 2000).
HALL 2:	Reproducem het ruimtelijke gevoel van een grote wijngaard-vormige zaal die voornamelijk voor klassieke concerten is ontworpen. (Het aanal stoelen is ongeveer 2000).
LIVE CLUB:	Reproducem het ruimtelijke gevoel van een “live” muziekclub met een laag plafond.
DANCE CLUB:	Reproducem het ruimtelijke gevoel van een swingende discotheque.
PAVILION:	Reproducem het ruimtelijke gevoel van een hal met een hoog plafond voor bijvoorbeeld tentoonstellingen.
THEATER 1*:	Reproducem het ruimtelijke gevoel van een groot theater met ongeveer 600 stoelen.
THEATER 2*:	Reproducem het ruimtelijke gevoel van een klein theater met ongeveer 300 stoelen.

• De ingebouwde Dolby Pro Logic II decoder wordt geactiveerd bij weergave van een 2-kanaal analoge of digitale bron. De PRO LOGIC II indicator licht op.

Bij gebruik van de DAP-functie wordt er geluid via alle aangesloten en geactiveerde luidsprekers weergegeven.

• Indien de instelling voor de surroundluidsprekers op "NONE" is gesteld, wordt de originele JVC 3D-PHONIC verwerking (die zorgt voor het reproduceren van het surroundeffect via uitsluitend de voorluidsprekers) gebruikt.

De 3D-PHONIC indicator licht op op het display.

Stereofunctie voor alle kanalen

Deze functie kan een groter stereo-geluidsveld reproduceren met gebruik van alle aangesloten (en geactiveerde) luidsprekers. Deze functie kan echter niet worden gebruikt indien er geen surroundluidsprekers zijn aangesloten.

• Met de voorluidsprekers uitgeschakeld, kan "All Channel Stereo" niet worden gebruikt.

Geluid dat met normale stereo wordt gereproduceerd

Geluid dat met All Channel Stereo wordt gereproduceerd

Mono-film

Gebruik deze functie voor een betere akoestiek en geluidsveld in uw luisterruimte bij het bekijken van mono videosoftware (analoge en 2-kanaal digitale signalen).

Er wordt met deze functie een surroundeffect toegevoegd en de geluidslokalisatie van bijvoorbeeld de acteurs/actrices wordt aanzienlijk verbeterd. Deze functie kan niet voor multikanaal digitale signalen worden gebruikt.

Met "MONO FILM" geactiveerd wordt het geluid via alle aangesloten (en geactiveerde) luidsprekers uitgestuurd.

• "MONO FILM" wordt geannuleerd en er wordt een andere passende surroundfunctie geactiveerd indien de binnenkomende 2-kanaal signalen veranderen naar een ander digitaal signaaltype.

Activeren van de DSP-modus

Door een van de DSP-modus voor een bron te activeren, worden automatisch de met het instel- en regelmenu gemaakte en vastgelegde instellingen opgeroepen (zie bladzijden 27 tot 35).

U kunt tevens de toetsen van de afstandsbediening voor de volgende procedure gebruiken.

1. Kies de bron en start de weergave.

1. Druk herhaaldelijk op DSP totdat de gewenste DSP-modi op het display worden getoond.
2. Door elke druk op de toets verandert de DSP-modi als volgt:

→ HALL 1 → HALL 2 → LIVE CLUB → DANCE CLUB → PAVILION → ALL STEREO →THEATER 1 →THEATER 2 →MONO FILM * → (Terug naar het begin)

• U kunt "ALL STEREO" niet kiezen indien "NONE" voor de surroundluidsprekers is ingesteld. ** U kunt "MONO FILM" niet kiezen wanneer multikanaal signalen worden ontvangen.

Opmerking:

Indien de surroundluidsprekers zijn uitgeschakeld, wordt 3D PHONIC voor de DSP-modus gebruikt (de 3D-PHONIC indicator licht tevens op).

Annuleren van de DSP-modus

Druk op de toets SURROUND/DSP OFF (of SURR/DSP OFF van de afstandsbediening). "SURR OFF" verschijnt op het display.

• "HEADPHONE" verschijnt indien een hoofdtelefoon is aangesloten of wanneer de voorluidsprekers zijn uitgeschakeld.

Deze receiver voorziet in de afspeelmodus DVD MULTI waarmee de analoge uitvoermodus van de DVD-speler kan worden gerealiseerd.

Aansluitdiagram

A Naar component video-uitgang (Alleen voor de RX-8032VSL) B Naar subwooferuitgang C Naar middenkanaal audio-uitgang D Naar S-video uitgang E Naar composiet video-uitgang F Naar links/rechts voorkanaal audio-uitgang G Naar links/rechts surroundkanaal audio-uitgang

Opmerking:

Indien u een DVD-speler met de component video-ingangsaansluitingen heeft verbonden, moet u de juiste instelling voor de component video-ingang maken. Zie bladzijde 32 voor details.

De afspeelmodus DVD MULTI activeren

1. Druk op de toets DVD MULTI tot de vermelding "DVD MULTI" op de display wordt weergegeven.

Het MULTI-indicator licht tevens op.

Opmerking:

Als u "DVD MULTI" als afspeelbron selecteert, worden de Surround- en DSP-modus geannuleerd en werken de toetsen SURROUND en DSP niet.

1. Selecteer de analoge, discrete uitvoermodus op de DVD-speler en start het afspelen van een DVD.
2. Raadpleeg ook de handleiding die bij de DVD-speler werd geleverd.

U kunt de digitale egalisatiepatronen en luidsprekeruitgangsniveaus instellen. Zie bladzijde 34 voor details.

Opmerkingen:

• Midnight Mode kan niet voor de DVD MULTI-afspeelmodus worden gebruikt (zie bladzijde 20).
• Met gebruik van een hoofdtelefoon kunt u uitsluitend het geluid van de voorkanalen (links en rechts) beluisteren.

Met het COMPU LINK afstandsbedieningssysteem kunt u andere JVC audiocomponenten via de afstandsbedieningssensor op deze receiver bedienen.

Voor het gebruik van dit afstandsbedieningssysteem moeten, behalve de normale verbindingen met de RCA-tulpstekkers (zie bladzijden 12 en 13), de andere JVC audiocomponenten ook via de COMPU LINK (SYNCHRO) aansluitingen (zie hieronder) worden verbonden. - Let op: Trek de stekkers van de netsnoeren van de andere componenten uit het stopcontact voordat u verbindingen maakt. Steek de stekkers van de netsnoeren pas in een stopcontact nadat alle verbindingen zijn gemaakt.

Opmerkingen:

• Er zijn vier verschillende versies van het COMPU LINK afstandsbedieningssysteem. Deze receiver gebruikt de vierde versie—COMPU LINK-4. Met deze versie kunnen ook systeembedieningen met de CD-recorder worden uitgevoerd, wat niet het geval was met de voorgaande versie—COMPU LINK-3.
• Indien uw audiocomponent twee COMPU LINK aansluitingen heeft, kunt u een willekeurige van de twee gebruiken. Indien er slechts een COMPU LINK aansluiting is, moet u dit component als laatste component in de serie aansluiten.
• U moet indien nodig de juiste naam voor de bron instellen om de betreffende bron met het COMPU LINK afstandsbedieningssysteem te kunnen bedienen. (Zie bladzijde 21).
• Zie tevens de gebruiksaanwijzingen die bij de andere audiocomponenten zijn geleverd.

Met dit afstandsbedieningssysteem kunt u de hierna beschreven vier functies gebruiken.

Afstandsbediening via de afstandsbedieningssensor op deze receiver

U kunt de aangesloten audiocomponenten via de afstandsbedieningssensor op deze receiver met gebruik van deze afstandsbediening bedienen. Richt de afstandsbediening recht op de afstandsbedieningssensor van deze receiver. Zie bladzijden 44 en 45 voor details.

Automatische bronkeuze

Door een druk op de weergavetoets (▶) van een aangesloten component of de bijbehorende afstandsbediening, zal de receiver automatisch worden ingeschakeld en de vereiste ingang voor deze bron kiezen. Wanneer u een nieuwe bron met de receiver of de bijbehorende afstandsbediening kiest, zal de weergave van het gekozen component direct starten. In beide gevallen zal de voorgaande gekozen bron de weergave nog een paar seconden, ECHTER ZONDER geluid, voortzetten.

• Voor de RX-7030VBK/RX-7032VSL: U kunt het COMPU LINK afstandsbedieningssysteem niet gebruiken voor het bedienen van de MD-recorder.

Automatisch in- en uitschakeling (standby) van de stroom: Uitsluitend mogelijk met de COMPU LINK-3 en COMPU LINK-4 verbinding

De aangesloten componenten worden in overeenstemming met de receiver ingeschakeld en uitgeschakeld (standby).

Wanneer u bijvoorbeeld de receiver inschakelt, zal afhankelijk van het gekozen component een van de aangesloten componenten tevens automatisch worden ingeschakeld.

Wanneer u de receiver uitschakelt, zullen de aangesloten componenten tevens worden uitgeschakeld (standby).

Synchroonopname

Met synchroonopname bedoelen we dat het cassettedeck (of de MD-recorder) de opname direct start wanneer de weergave van de CD begint.

Voer de volgende stappen uit voor synchroonopname:

1. Plaats een cassette in het cassettedeck (of een MD in de MD-recorder) en een disc in de CD-speler.
2. Druk tegelijk op de opnametoets (●) en de pauzetoets (II) van het cassettedeck (of de MD-recorder).

Het cassettedeck (of de MD-recorder) wordt hierdoor in de opnamepauzefunctie geschakeld.

Synchroonopname werkt niet indien u niet tegelijk op de opnametoets (●) en pauzetoets (II) drukt.

1. Druk op de weergavetoets (▶) van de CD-speler.

De bron van de receiver verandert en de weergave start. Tegelijkertijd start de opname op het cassettedeck (of de MD-recorder). Wanneer de weergave eindigt, schakelt het cassettedeck (of de MD-recorder) in opnamepauzefunctie en stopt ongeveer 4 seconden later.

Opmerkingen:

• Tijdens synchroonopname kunt u niet van bron veranderen.
• Indien de stroom van een component tijdens synchroonopname wordt uitgeschakeld, zal het COMPU LINK afstandsbedieningsysteem mogelijk niet juist werken. U moet in dat geval opnieuw vanaf het begin starten.

Andere apparatuur van JVC bedienen

Met de afstandsbediening van deze receiver kunnen ook andere audio- en beeldapparaten van JVC worden bediend, omdat de signalen die nodig zijn voor het bedienen van andere JVC-apparaten standaard in de afstandsbediening zijn ingebouwd.

Geluidsapparatuur bedienen

BELANGRIJK:

Om geluidsapparatuur van JVC met deze afstandsbediening te kunnen bedienen:

• Moet u de geluidsapparatuur van JVC niet alleen aansluiten op de COMPU LINK (SYNCHRO)-uitgangen (zie bladzijde 43), maar ook gebruik maken van kabels met RCA-pinstekers (zie bladzijden 11 tot 13).
• Moet u de afstandsbediening rechtstreeks op de afstandsbedieningssensor van de ontvanger richten.
• Als u de toetsen op het bedieningspaneel aan de voorzijde of de menufuncties gebruikt om een afspeelbron te selecteren, kunt u het desbetreffende apparaat niet met de afstandsbediening bedienen. Als u een afspeelbron met de afstandsbediening wilt bedienen, moet u het desbetreffende apparaat met behulp van de afstandsbediening selecteren.
• U moet indien nodig de juiste naam voor de bron instellen om de betreffende bron met het COMPU LINK afstandsbedieningssysteem te kunnen bedienen. (Zie bladzijde 21).
• Raadpleeg ook de handleiding van het apparaat dat u met de afstandsbediening wilt bedienen.

Voor de RX-8032VSL:

• De afstandsbedieningsfunctie wordt ongeveer 2 uur op het displayvenster getoond indien u op een van de bronkeuzetoetsen drukt.

Toets	Tekst op de display
FM/AM	TUNER
CD	CD
CDR	CDR
PHONO	PHONO
TAPE/MD	TAPE
CONTROL (herhaaldelijk)*	VCR 1 → TAPE CDDSC ← CDR
SOUND	SOUND

• Door herhaaldelijk op CONTROL te drukken, kunt u "VCR 1", "TAPE", "CDR" of "CDDSC" als bron kiezen.
• De afstandsbedieningsfunctie wordt ongeveer 2 uur op het displayvenster getoond indien u op een van de volgende toetsen drukt.

Toets	Tekst op de display
FRONT•L	FRL
FRONT•R	FRR
CENTER	CTR
SURR•L	SURRL
SURR•R	SURRR
SURR BACK	SBK
SUBWOOFER	S-WFR
DIGITAL EQ	EQ

Tuner

In elke situatie is het mogelijk de volgende handelingen te verrichten:

FM/AM: Hiermee schakelt u heen en weer tussen FM en AM (MG).

Na een druk op de toets FM/AM kunt u de volgende bedieningen voor de tuner uitvoeren:

1 - 10/0, +10:	Met deze cijfertoetsen kutn u een voorkeurzender selecteren.Druk voor kanaalnummer 5 op de toets met het cijfer 5.Druk voor kanaalnummer 15 op +10 en daarna op 5.Druk voor kanaalnummer 20 op +10 en daarna op 10/0.PTY SEARCH:
	Hiermee kutn u met een PTY-code maar een radioprogramma lately Zoeken.PTY+/-PTY:
	Hiermee selecteert u een PTY-code.DISPLAY MODE:
	Hiermee toont u de RDS-signalen.TA/NEWS/INFO:
	Instellen van programmas voor de Enhanced Other Networks-functie. (TA, NEWS, INFO).FM MODE:
	Hiermee wijzigt u de FM-ontvangstmodus.

Bediening van het geluid (Versterker)

In elke situatie is het mogelijk de volgende handelingen te verrichten:

SURROUND: Activeren en kiezen van Surroundmodi. DSP: Activeren en kiezen van DSP-modi. SURR/DSP OFF: Uitschakelen van Surround- en DSP-modi.

Nadat u op de toets SOUND hebt gedrukt, kunt u de volgende handelingen verrichten:

FRONT·L en dan LEVEL +/-: Instellen van het uitgangsniveau voor de linkervoorluidspreker. FRONT·R en dan LEVEL +/-: Instellen van het uitgangsniveau voor de rechtervoorluidspreker. CENTER en dan LEVEL +/-: Instellen van het uitgangsniveau voor de middenluidspreker.

SURR·L en dan LEVEL +/-: Instellen van het uitgangsniveau voor de linkersurroundluidspreker. SURR·R en dan LEVEL +/-: Instellen van het uitgangsniveau voor de rechtersurroundluidspreker.

SURR BACK en dan LEVEL +/-: Instellen van het uitgangsniveau voor de surroundachterluidspreker. SUBWOOFER en dan LEVEL +/-: Instellen van het uitgangsniveau voor de subwoofer. DIGITAL EQ en dan LEVEL +/-: Kiezen van de frequentiebanden van het geluid en instellen van het niveau. TEST: Activeren of uitschakelen van de testtoon. BASS BOOST: Activeren of uitschakelen van de Bass Boost functie.

Opmerking:

Druk nadat u het geluid hebt aangepast op de toets voor het selecteren van een afspeelbron of druk om de geselecteerde bron met de 10 cijfertoetsen van de afstandsbediening te kunnen bedienen. Als u dit niet doet, kunt u de afspeelbron niet met de 10 cijfertoetsen bedienen.

CD-speler

Nadat u op de toets CD hebt gedrukt, kunt u de volgende handelingen verrichten met een CD-speler:

▶:	Hiermee start u het afspelen.
↓←:	Hiermee gaat u maar het begin van de huidige (of vorige) track.
▶►:	Hiermee gaat u maar het begin van de volgende track.
■:	Hiermee stopt u het afspelen.
II:	Hiermee onderbreekt u het afspelen. Druk op de toets ▷
1-10/0, +10:	Met deze cijfertoetsen kutu een track selecteren.
	Druk voor track 5 op de toets met het cijfer 5.
	Druk voor track 15 op +10 en daarna op 5.
	Druk voor track 20 op +10 en daarna op 10/0.
	Druk voor track 30 op +10, daarna op +10 en tot slot op 10/0.

CD-wisselaar

Voor de RX-8032VSL:

Als u net zo vaak op de toets CONTROL hebt gedrukt tot "CDDSC" op de display is verschenen, kunt u de volgende handelingen verrichten met een CD-wisselaar:

Voor de RX-7032VSL:

Nadat u op de toets CD DISC hebt gedrukt, kunt u de volgende handelingen verrichten met een CD-wisselaar:

▷: Hiermee start u het afspelen. Hiermee gaat u naar het begin van de huidige (of vorige) track. ▶▶l: Hiermee gaat u naar het begin van de volgende track. ■: Stoppen van weergave of opname. II: Hiermee onderbreekt u het afspelen. Druk op de toets ▷ om het afspelen te hervatten.

1-6, 7/P: Hiermee selecteert u het nummer van een CD die in de wisselaar is geplaatst.

Nadat u op de toets CD hebt gedrukt, kunt u de volgende handelingen verrichten met een CD-wisselaar:

1 - 10/0, +10: Met deze cijfertoetsen kunt u een track selecteren. Druk voor track 5 op de toets met het cijfer 5. Druk voor track 15 op +10 en daarna op 5. Druk voor track 20 op +10 en daarna op 10/0. Druk voor track 30 op +10, daarna op +10 en tot slot op 10/0.

Voorbeeld:

• CD-nummer 4 en nummer 12 selecteren en deze track afspelen.

Voor de RX-8032VSL:

1. Druk herhaaldelijk op de toets CONTROL tot de vermelding "CDDSC" op de display wordt weergegeven, en druk vervolgens op 4.
2. Druk op de toets CD en druk vervolgens op +10 en 2.

Voor de RX-7032VSL:

1. Druk op CD DISC en vervolgens op 4.
2. Druk op CD en vervolgens op +10, 2.

Indien u een CD-wisselaar voor 200 discs heeft (uitgezonderd de XL-MC100 en XL-MC301),

kunt u de volgende bedieningen met de 10 cijfertoetsen uitvoeren na een druk op CD.

1. Kies een CD-nummer.
2. Kies vervolgens het tracknummer (voer altijd twee cijfers in).
3. Start de weergave.

Voorbeelden:

• Kiezen van CD-nummer 3, tracknummer 2 en starten van de weergave: Druk op 3, vervolgens op 0, 2 en dan op .
• Kiezen van CD-nummer 10, tracknummer 5 en starten van de weergave: Druk op 1, 0, vervolgens op 0, 5 en dan op .
• Kiezen van CD-nummer 105, tracknummer 12 en starten van de weergave:

Druk op 1, 0, 5, vervolgens op 1, 2 en dan op .

Draaitafel

Nadat u op de toets PHONO hebt gedrukt, kunt u de volgende handelingen verrichten met een draaitafel:

: Hiermee start u het afspelen. ■: Hiermee stopt u het afspelen.

Opmerking:

U kunt de bronkeuzetoetsen of de betreffende bedieningstoets (CONTROL voor de RX-8032VSL of TAPE/CDR CONTROL voor de RX-7032VSL) gebruiken voor het activeren van de toetsen voor het te bedienen component. Indien u op een van de bronkeuzetoetsen drukt, wordt tevens de overeenkomende weergavebron ingesteld. Indien u niet van bron wilt veranderen, kunt u derhalve beter de CONTROL of TAPE/CDR CONTROL toets gebruiken.

CD-recorder

Voor de RX-8032VSL: Nadat u op de toets CDR hebt gedrukt (of de vermelding "CDR" hebt geselecteerd nadat u herhaaldelijk op de toets CONTROL hebt gedrukt), kunt u de volgende handelingen verrichten met een CD-recorder:

Voor de RX-7032VSL: Na een druk op de toets TAPE/CDR (of TAPE/CDR CONTROL) kunt u de volgende bedieningen voor de CD-recorder uitvoeren:

▶: Hiermee start u het afspelen. Hiermee gaat u naar het begin van de huidige (of vorige) track. ▶▶: Hiermee gaat u naar het begin van de volgende track. ■: Stoppen van weergave of opname. II: Hiermee onderbreekt u het afspelen. Druk op de toets ▶ om het afspelen te hervatten.

1 - 10/0, +10: Met deze cijfertoetsen kunt u een track selecteren. Druk voor track 5 op de toets met het cijfer 5. Druk voor track 15 op +10 en daarna op 5. Druk voor track 20 op +10 en daarna op 10/0. Druk voor track 30 op +10, daarna op +10 en tot slot op 10/0.

REC PAUSE: Door een druk op deze toets wordt de opnamepauzemodus geactiveerd.

Druk nogmaals op deze toets en dan op ▶ om de opname voort te zetten.

Cassettedeck

Voor de RX-8032VSL: Nadat u op de toets TAPE/MD hebt gedrukt (of de vermelding "TAPE" hebt geselecteerd nadat u herhaaldelijk op de toets CONTROL hebt gedrukt), kunt u de volgende handelingen verrichten met een cassettedeck:

Voor de RX-7032VSL: Nadat u op de toets TAPE/CDR (of TAPE/CDR CONTROL) hebt gedrukt, kunt u de volgende bedieningen voor het cassettedeck uitvoeren:

▶: Hiermee start u het afspelen.

REW: Hiermee spoelt u de cassette van rechts naar links. FF: Hiermee spoelt u de cassette van links naar rechts.

■: Stoppen van weergave of opname.

II: Hiermee onderbreekt u het afspelen. Druk op de toets ▶

REC PAUSE: Door een druk op deze toets wordt de opnamepauzemodus geactiveerd.

Druk nogmaals op deze toets en dan op ▶ om de opname voort te zetten.

MD-recorder

Nadat u op de toets TAPE/MD hebt gedrukt (of de vermelding "TAPE" hebt geselecteerd nadat u herhaaldelijk op de toets CONTROL hebt gedrukt), kunt u de volgende handelingen verrichten met een MD-recorder:

Hiermee start u het afspelen.

Hiermee gaat u naar het begin van de huidige (of vorige) track.

▶▶: Hiermee gaat u naar het begin van de volgende track. ■: Stoppen van weergave of opname.

II: Hiermee onderbreekt u het afspelen. Druk op de toets ▶

REC PAUSE: Door een druk op deze toets wordt de opnamepauzemodus geactiveerd.

Druk nogmaals op deze toets en dan op ▶ om de opname voort te zetten.

• Door "TAPE" te kiezen kunt u de MD-recorder bedienen.

Beeldapparatuur bedienen

BELANGRIJK:

Voor bediening van JVC videocomponenten met deze afstandsbediening:

• Bepaalde JVC videorecorders accepteren twee soorten bedieningssignalen: afstandsbedieningscode "A" en "B". Alvorens deze afstandsbediening in gebruik te nemen, moet u controleren dat de afstandsbedieningscode voor de videorecorder op "A" is gesteld.
• Voor de RX-8032VSL: Indien u tevens een andere JVC videorecorder aansluit op de VCR 2 of VIDEO-uitgang, moet u de afstandsbedieningscode op "B" stellen. (Deze afstandsbediening kan geen bedieningssignalen van code "B" uitsturen).
• Bij gebruik van de afstandsbediening, richt de afstandsbediening recht op de afstandsbedieningssensor van het aangesloten component, dus niet naar de receiver.

Voor de RX-8032VBK:

• Indien u op een van de bronkeuzetoetsen drukt, verschijnt de bedieningsmodus op het displayvenster.

Toets	Tekst op de display
VCR 1	VCR 1
DVD of DVD MULTI	DVD
TV/DBS	TV
CONTROL (herhaaldelijk)*	VCR 1 → TAPE CDDSC ← CDR ←

• Door herhaaldelijk op CONTROL te drukken, kunt u "VCR 1", "TAPE", "CDR" of "CDDSC" als bron kiezen.

De afstandsbedieningsfunctie wordt ongeveer 2 uur op het displayvenster getoond indien u op een van de hierboven getoonde toetsen drukt.

Videorecorder

In elke situatie is het mogelijk de volgende handelingen te verrichten:

VCR 1 Φ/I (voor de RX-8032VSL) of VCR Φ/I (voor de RX-7032VSL): Hiermee schakelt u de videorecorder aan/uit.

Voor de RX-8032VSL: Nadat u op de toets VCR 1 hebt gedrukt (of de vermelding "VCR 1" hebt geselecteerd nadat u herhaaldelijk op de toets CONTROL hebt gedrukt), kunt u de volgende handelingen verrichten met een videorecorder:

Voor de RX-7032VSL: Nadat u op de toets VCR (of VCR CONTROL) hebt gedrukt, kunt u de volgende bedieningen voor de videorecorder uitvoeren:

1-9,0: Hiermee selecteert u de kanalen op de videorecorder.

▶: Hiermee start u het afspelen.

REW: Hiermee spoelt u een videoband terug.

FF: Hiermee spoelt u een videoband vooruit.

: Stoppen van weergave of opname.

II: Hiermee onderbreekt u het afspelen. Druk op de toets ▸

REC PAUSE: Door een druk op de toets worden de opnamepauzemodus geactiveerd.

Druk nogmaals op deze toets en dan op ▸ om de opname voort te zetten.

CH + / - : Hiermee kunt u een ander TV-kanaal op de videorecorder.

Opmerking:

U kunt de VCR 1 (voor de RX-8032VSL) of VCR (voor de RX-7032VSL) of de betreffende bedieningstoets (CONTROL voor de RX-8032VSL of VCR CONTROL voor de RX-7032VSL) gebruiken voor het activeren van de hierboven beschreven toetsen. Indien u zich op een van de bronkeuzetoetsen drukt, wordt tevens de overeenkomende weergavebron ingesteld. Indien u niet van bron wilt veranderen, kunt u derhalve beter de CONTROL of VCR CONTROL toets gebruiken.

DVD-speler

Nadat u op de toets DVD of DVD MULTI hebt gedrukt, kunt u de volgende handelingen met de DVD-speler verrichten:

: Hiermee start u het afspelen. Hiermee gaat u naar het begin van de huidige (of vorige) kapittel. ▸▸: Hiermee gaat u naar het begin van de volgende kapittel. Hiermee stopt u het afspelen. II: Hiermee onderbreekt u het afspelen. Druk op de toets ▸

Nadat u op de toets DVD of DVD MULTI hebt gedrukt, kunt u deze toetsen gebruiken om de DVD-speler te bedienen.

Opmerking:

Voor meer informatie over de bediening van de DVD-speler verwijzen we u naar de handleiding van de DVD-speler.

IV

In elke situatie is het mogelijk de volgende handelingen te verrichten:

TV 0/1: Hiermee schakelt u de TV aan/uit.

TV VOL + / - : Hiermee kunt u het volume aanpassen.

TV/VIDEO: Hiermee stelt u de invoermodus in (op TV of VIDEO).

Nadat u op de toets TV/DBS hebt gedrukt, kunt u de volgende handelingen verrichten met een TV:

CH + / - : Hiermee gaat u naar een ander kanaal.

1-9, 0, 100 + : Hiermee kunt u een ander kanaal selecteren.

RETURN: Hiermee kunt u heen en weer schakelen tussen het kanaal dat de vorige keer was geselecteerd en het kanaal dat nu is geselecteerd.

De afstandsbediening die bij deze receiver wordt geleverd, kan ook besturingssignalen verzenden aan TV's, CATV-converters, DBS-tuners, videorecorders en DVD-spelers van andere fabrikanten.

Voor meer informatie over de bediening van apparatuur van andere merken verwijzen we u naar de handleiding die bij die apparatuur wordt meegeleverd.

• Nadat u de batterijen van de afstandsbediening hebt ververst, dient u de codes van de fabrikanten opnieuw in te stellen.

Zendsignalen voor de afstandsbediening kiezen die geschikt zijn om een TV van een ander merk te bedienen

1. Druk op de toets TV 0/1 en houd de toets ingedrukt.
2. Druk op de toets TV/DBS.

Voor de RX-8032VSL: "CALL" verschijnt op het displayvenster van de afstandsbediening.

1. Voer de fabrikantcode in met behulp van de cijfertoetsen 1 - 9 en 0.

Zie de lijst op bladzijde 49 voor de juiste code.

1. Laat de toets TV/1 los.

De volgende toetsen kunnen worden gebruikt om de TV te bedienen:

TV O/I: Hiermee schakelt u de TV aan/uit.

TV VOL +/-: Hiermee kunt u het volume aanpassen.

TV/VIDEO: Hiermee stelt u de invoermodus in (op TV of VIDEO).

Nadat u op de toets TV/DBS hebt gedrukt, kunt u de volgende handelingen verrichten met een TV:

CH +/-: Hiermee gaat u naar een ander kanaal.

1 - 10 / 0, 0, 100 + (+10)

Hiermee kunt u een TV-kanaal selecteren.

De toets 10/0 fungeert als ENTER-toets als u bij uw TV na het selecteren van een kanaal op ENTER moet drukken.

Opmerkingen:

• Het is mogelijk dat niet alle hierboven beschreven functies met uw TV kunnen worden gebruikt.
• Indien u voor uw TV niet met de cijfertoetsen van kanaal kunt veranderen, moet u de CH +/- toetsen voor het kiezen van kanalen gebruiken.

5. Probeer nu uw TV-toestel te bedienen door op de toets TV Ⓜ / Ⓣ te drukken.

Als uw TV nu aan- of uitgaat, hebt u de juiste fabrikantcode ingevoerd.

Als er voor uw merk TV meerdere fabrikantcodes in de lijst staan vermeld, raden we u aan elke code te proberen tot u er een hebt gevonden die werkt.

Zendsignalen voor de afstandsbediening kiezen die geschikt zijn om een CATV-converter of DBS-tuner van een ander merk te bedienen

1. Druk op de toets CATV/DBS φ /1 en houd de toets ingedrukt.
2. Druk op de toets CATV/DBS CONTROL.

Voor de RX-8032VSL: "CALL" verschijnt op het displayvenster van de afstandsbediening.

3 Voer de fabrikantcode in met behulp van de cijfertoetsen 1 - 9 en 0.

Zie de lijst op bladzijde 49 voor de juiste code.

1. Laat de toets CATV/DBS Ⓐ / Ⓣ weer los.

De volgende toetsen kunnen worden gebruikt om de CATV-converter of de DBS-tuner te bedienen:

CATV/DBS 01: Hiermee schakelt u de CATV-converter of DBS-tuner aan/uit.

Na een druk op de toets CATV/DBS CONTROL(Int) kunt u de volgende bedieningen voor de CATV-converter of DBS-tuner uitvoeren:

CH + / - : Hiermee gaat u naar een ander kanaal.

1-10/0,0,100+ (+10)

Hiermee kunt u een kanaal selecteren.

De toets 10/0 fungeert als ENTER-toets als u bij uw CATV-converter of DBS-tuner na het selecteren van een kanaal op ENTER moet drukken.

Probeer nu uw CATV-converter of DBS-tuner te bedienen door op de toets CATV/DBS 0/1 te drukken.

Als uw CATV-converter of DBS-tuner nu aan- of uitgaat, hebt u de juiste fabrikantcode ingevoerd.

Als er voor uw merk CATV-converter of DBS-tuner meerdere fabrikantcodes in de lijst staan vermeld, raden we u aan elke code te proberen tot u er een hebt gevonden die werkt.

Opmerking:

Het is niet mogelijk om de CATV-converter en de DBS-tuner tegelijk te gebruiken.

Zendsignalen voor de afstandsbediening kiezen die geschikt zijn om een videorecorder van een ander merk te bedienen

1. Druk op de toets VCR 1 0/1 (voor de RX-8032VSL) of VCR 0/1 (voor de RX-7032VSL) en houd de toets ingedrukt.
2. Druk op de toets VCR 1 (voor de RX-8032VSL) of VCR (voor de RX-7032VSL).

Voor de RX-8032VSL: "CALL" verschijnt op het displayvenster van de afstandsbediening.

1. Voer de fabrikantcode in met behulp van de cijfertoetsen 1 - 9 en 0.

Zie de lijst op bladzijde 49 voor de juiste code.

1. Laat de toets VCR 1 0/1 of VCR 0/1 los.

De volgende toetsen kunnen worden gebruikt om de videorecorder te bedienen:

VCR 1 Ε/I: Voor de RX-8032VSL—Voor het in- of uitschakelen van een videorecorder.

VCR 0/1: Voor de RX-7032VSL—Voor het in- of uitschakelen van een videorecorder.

Nadat u op de toets VCR 1 of VCR hebt gedrukt, kunt u de volgende bedieningen voor de videorecorder uitvoeren:

CH + / - : Hiermee kiest u een ander TV-kanaal op de videorecorder.

1-10/0,0,100+ (+10)

De 10/0 toets functioneert als ENTER-toets indien u voor uw videorecorder na het kiezen van een kanaalnummer op ENTER moet drukken.

: Hiermee begint u het afspelen.

REW: Hiermee spoelt u een videoband terug.

FF: Hiermee spoelt u een videoband vooruit.

Stoppen van weergave of opname.

II: Hiermee onderbreekt u het afspelen. Druk op de toets

REC PAUSE: Door een druk op deze toets wordt de opnamepauzemodus geactiveerd.

Druk nogmaals op deze toets en dan op om de opname voort te zetten.

1. Probeer uw videorecorder te bedienen door een druk op de toets VCR 1 of VCR.

Als uw videorecorder nu aan- of uitgaat, hebt u de goede fabrikantcode ingevoerd.

Als er voor uw merk videorecorder meerdere fabrikantcodes in de lijst staan vermeld, raden we u aan elke code te proberen tot u er een hebt gevonden die werkt.

Zendsignalen voor de afstandsbediening kiezen die geschikt zijn om een DVD-speler van een ander merk te bedienen.

1. Druk op de toets AUDIO φ/1 en houd de toets ingedrukt. 2 Druk op de toets DVD.

Voor de RX-8032VSL: "CALL" verschijnt op het displayvenster van de afstandsbediening.

1. Voer de fabrikantcode in met behulp van de cijfertoetsen 1 - 9 en 0.

Zie de lijst op bladzijde 49 voor de juiste code.

1. Laat de toets AUDIO φ/1 weer los.

Nadat u op de toets DVD of DVD MULTI hebt gedrukt, kunt u de volgende handelingen verrichten met een DVD-speler:

▷: Hiermee start u het afspelen. Hiermee gaat u naar het begin van de huidige (of vorige) kapittel. ▶▶: Hiermee gaat u naar het begin van de volgende kapittel. ■: Hiermee stopt u het afspelen. II: Hiermee onderbreekt u het afspelen. Druk op de toets ▷

Nadat u op de toets DVD of DVD MULTI hebt gedrukt, kunt u deze toetsen gebruiken om de DVD-speler te bedienen.

Opmerking:

Voor meer informatie over de bediening van de DVD-speler verwijzen we u naar de handleiding van de DVD-speler.

1. Probeer de DVD-speler te bedienen met behulp van een van de bovenstaande toetsen.
2. VERGEET NIET voordat u op een van de bovenstaande toetsen drukt de DVD-speler in te schakelen.

Als er voor uw merk DVD-speler meerdere fabrikantcodes in de lijst staan vermeld, raden we u aan elke code te proberen tot u er een hebt gevonden die werkt.

Voor TV

Fabrikant	Code	Fabrikant	Code
JVC	00*, 02, 13, 14, 47, 74	Quelle	52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67
Akai	01, 02
Blaupunkt	03, 04
Fisher	01, 05	RCA/Proscan	08, 24, 29, 30, 31, 48
Grundig	03, 06, 07
Hitachi	08, 09, 10, 49	SABA	32, 33, 68, 69, 70
Irradio	02
ITT/NOKIA	11, 12	Samsung	06, 08, 16, 34, 35, 49
Loewe	06, 15, 16
Magnavox	08, 17, 49	Sanyo	01, 05
Mets	50, 51, 52, 53	Schneider	02, 15, 36
Mitsubishi	08, 18, 19, 20	Sharp	37, 38, 77
Mivar	21	Sony	39
Nordmende	22, 23	Telefunken	40, 41, 42, 69
Okano	15	Thomson	71, 72
Panasonic	24, 25, 26, 27	Toshiba	37, 43, 44
	76	Zenith	45, 46
Philips	15, 17, 28, 75

Voor DBS-tuner

Fabrikant	Code
JVC	56*, 57, 67
Amstrad	43, 44, 45, 46, 47, 48, 49
Blaupunkt	30
Echostar	50, 51, 67
Goldstar	31
Grundig	32, 33
Hirshmann	48, 52, 53, 54, 55
Instrument	68
ITT/NOKIA	34
Kathrein	52, 58, 59, 60, 61, 62, 63
NEC	35, 36
Orbitech	48
Philips	37, 38
RCA	65
Samsung	39, 40
Schwaiger	61, 64
Siemens	41, 42
Sony	66
Technisat	48

Voor CATV-converter

De fabrikantcodes kunnen zonder aankondiging vooraf worden gewijzigd. Als de code is gewijzigd, kunt u het desbetreffende apparaat niet met behulp van deze afstandsbediening bedienen.

In deze tabel staat een overzicht van enkele veelvoorkomende problemen en gangbare oplossingen die vaak in de praktijk blijken te werken. Mocht u een probleem tegenkomen dat u niet kunt oplossen, neemt u dan contact op met een JVC-servicecenter bij u in de buurt.

PROBLEEM	MOGELIJKE OORZAAK	OPILOSSING
De displaylicht nicht op.	De netspanningskabel is nicht aangesloten.	Steck de netspanningskabel in het stopcontact.
De luidsprekersgeven geen geluid.	De kabels van enaarde luidsprekers zichniet aangesloten.	Controler de kabels van enaarde luidsprekers ensluit Zoindig opnieuw aan.(Zie bladzijden 9 tot 11).
	De toetsen voor SPEAKERS ON/OFF 1 en SPEAKERS ON/OFF 2 zichniet goed ingesteld.	Drukbide SPEAKERS ON/OFF 1 en SPEAKERS ON/OFF 2 in de juiste stand.(Zie bladzijde 19).
	Er is een verkeerde bron geseleeteerd.	Selecteer de juiste bron.
	De functie Mute is ingeschakeld.	Druk op de toets MUTING om deze functie uit te schaken.(Zie bladzijde 22).
	Er is een verkeerde invoermodus geselecteerd (analogog of digitaal).	Selecteer de juiste invoermodus (analogog of digitaal).(Zie bladzijde 19).
Er is slechts een luidspreker die geluid geeft.	De kabels maar de luidsprekers zichniet goed aangesloten.	Controler de kabels maar de luidsprekers en sluit Zoinde indien nodig opnieuw aan.(Zie bladzijden 9 tot 11).
Een voortduren de ruis of gesis bij de ontvangst van FM-stations.	Het ontvangen signaal is te zwak.	Sluit een FM-buitenantenne aan of neem contact op met uw leverancier.(Zie bladzijde 8).
	Het station is te verweg.	Selecteer een ander station.
	U gebruikt een verkeerde antennae.	Neem contact op met uw leverancier om na te gaan of u wel de juiste antennaegebruikt.
Ruisijdens ontvangst van een FM/AM (MG) uitzending.	De antennene is Niet goed aangesloten.	Controler de aansluitingen.(Zie bladzijde 8).
	Ontstekingsgeluiden van auto's en bromfietsen.	Plaats de antennerenderweg van de openbareweg.
Een “huilend” geluid bij het afspelen van grammofoonplaten.	Er is geen aardlekkel aangesloten op het aansluitpunt (F7) aan dechterzijde.	Sluit de kabel aan op het aansluitpunt (F7) aan dechterzijde.
	De draafafel bevindt zich te dicht in de buurt van de luidsprekers.	Plaats de luidsprekers uit de buurt van de draafafel.
Geen geluidseffect, bijvoorbeeld van Surround- en DSP-modus en digitale egalisatie.	Analog Direct is geactiveerd.	Schakel Analog Direct uit.(Zie bladzijde 21).
	DVD MULTI is als bron gekozen.	Kies een andere bron dan DVD MULTI.(Zie bladzijde 42).
EX/ES (7,1-kanaal) reproductie onmongelijk voor Dolby Digital EX of DTS ES software.	De software of instelling is Niet voor Dolby Digital EX of DTS ES geschikt.	Speel software af die de DIOLOV of DIOLOV markingheeft.Stel "EX/ES" op "ON".(Zie bladzijde 39).
De vermeling “OVERLOAD” begint te knipperen op de display.	De luidsprekers zichn overbelast als gefolg van een te hoog volume.	1. Druk op de toets Φ/STANDBY/ON op het bedieningspaneel aan de voorzijde om deontvanger uit te zetten.2. Stop het afspelen van het apparaat.3. Zet de ontvanger waar aan en pas het volume aan.
	De luidsprekers zichn overbelast als gefolg van kortsluiting bij de uitgangen van of maar de luidsprekers.	Druk op het paneel aan de voorzijde van de ontvanger op de toets Φ/STANDBY/ON en controller de kabels van enaar de luidsprekers.Als “OVERLOAD” Niet verdwijnt, moet u de stekker uit het stopcontact verwijderen en daarna weein het stopcontact steken.Als de kabels van enaar de luidsprekers geen kortsluiting vervoorzaken, raden we u aan contact op te nemen met uw leverancier.
Het lampje STANDBY gunshot aan nadat u de stroom heb ingeschakeld, maar daarna schakelt de ontvanger zichelfuit (gaat werk in standby).	De ontvanger ontvangt een te hoog voltage.	Druk op de toets Φ/STANDBY/ON aan de voorzijde van de ontvanger om deze uit te schaken. Verwijder de stekker uit het stopcontact en neem contact op met de dealer.
De afstandsbediening doet het nicht.	Er is een obstakteussen de afstandsssensor op de ontvanger en de afstandsbediening.	Verwijder het voorwerp.
	De batterijen zich (bijna) op.	Vervang de batterijen.(Zie bladzijde 8).
De afstandsbediening werknet Niet zoals de bedoeling is.	Er is een verkeerde bedieningsmodus voor de afstandsbediening geseleeteerd.	Selecteer de juiste bedieningsmodus voor de afstandsbediening.(Zie bladzijden 44 tot 49).

RX-8032VSL

Versterker

Uitvoervermogen:

Bij stereo-werking:

Kanalen voor: 100 W per kanaal, min. RMS, aangedreven in 8 Ω bij 1 kHz met totaal maximaal 0,8% aan harmonische vervorming (IEC268-3/DIN).

Bij surround-werking:

Kanalen voor: 100 W per kanaal, min. RMS, aangedreven in 8 Ω bij 1 kHz met totaal maximaal 0,8% aan harmonische vervorming.

Kanaal midden: 100 W, min. RMS, aangedreven in 8 Ω bij 1 kHz met totaal maximaal 0,8% aan harmonische vervorming.

Surroundkanalen: 100 W per kanaal, min. RMS, aangedreven in 8 Ω bij 1 kHz met totaal maximaal 0,8% aan harmonische vervorming.

Surroundachterkanalen: 100 W per kanaal, min. RMS, aangedreven in 8 Ω bij 1 kHz met totaal maximaal 0,8% aan harmonische vervorming.

Audio

Signaal/ruis-verhouding (IHF/DIN) PHONO IN: 70 dB/66 dB (bij REC OUT)

Specificaties en ontwerp kunnen zonder aankondiging vooraf worden gewijzigd.

Video

Gevoeligheid/impedantie video-ingang:

Composiet video:

Signaal/ruis-verhouding:

FM-tuner (IHF)

Afstembereik: 87,50 MHz tot 108,00 MHz

Bruikbare gevoeligheid: Mono: 17,0 dBf (1,9 μV / 75 Ω)

50 dB stiltegevoeligheid: Mono: 21,3 dBf (3,2 μV / 75 Ω)

Stereo: 41,3 dBf (31,8 μV / 75 Ω)

Stereo-scheiding bij REC OUT: 35 dB bij 1 kHz

AM (MG)-tuner

Afstembereik: 522 kHz tot 1629 kHz

Algemeen

Vereiste vermogen: AC 230 V ~, 50 Hz

Stroomverbruik: 250 W (tijdens werking)

2 W (in Standby-modus)

Afmetingen (B x H x D): 435 mm x 157 mm x 425 mm

Gewicht: 12,2 kg

RX-7032VSL

Versterker

Uitvoervermogen

Bij stereo-werking

Kanalen voor: 100 W per kanaal, min. RMS, aangedreven in 8 Ω bij 1 kHz met totaal maximaal 0,8% aan harmonische vervorming (IEC268-3/DIN).

Bij surround-werking:

Kanalen voor:

100 W per kanaal, min. RMS, aangedreven in 8 Ω bij 1 kHz, met totaal maximaal 0,8% aan harmonische vervorming.

Kanaal midden: 100 W, min. RMS, aangedreven in 8 Ω bij 1 kHz met totaal maximaal 0,8% aan harmonische vervorming.

Surroundkanalen: 100 W per kanaal, min. RMS, aangedreven in 8 Ω bij 1 kHz met totaal maximaal 0,8% aan harmonische vervorming.

Surroundachterkanalen: 100 W per kanaal, min. RMS, aangedreven in 8 Ω bij 1 kHz met totaal maximaal 0,8% aan harmonische vervorming.

Audio

Gevoeligheid/impedantie audio-ingang (1 kHz)

DVD IN, VCR IN, TV SOUND/DBS IN: 200 mV / 47 kΩ

CD IN, TAPE/CDR IN: 200 mV / 47 kΩ

Digitale uitgang: Optisch: DIGITAL OUT Signalgolflengte: 660 nm Uitgangsniveau: -21 dBm tot -15 dBm

Signaal/ruis-verhouding (IHF/DIN) DVD IN, VCR IN, TV SOUND/DBS IN: 87 dB/67 dB

Specificaties en ontwerp kunnen zonder aankondiging vooraf worden gewijzigd.

Frequentierespons (8 Ω)

DVD IN, VCR IN, TV SOUND/DBS IN: 20 Hz tot 100 kHz (+1 dB, -3 dB) CD IN, TAPE/CDR IN: 20 Hz tot 100 kHz (+1 dB, -3 dB)

Gevoeligheid/impedantie video-ingang

Signaal/ruis-verhouding: 45 dB

FM-tuner (IHF)

Afstembereik:

Bruikbare gevoeligheid: Mono: 17,0 dBf (1,9 μV/75 Ω)

50 dB stiltegevoeligheid: Mono: 21,3 dBf (3,2 μV/75 Ω)

Stereo: 41,3 dBf (31,8 μV/75 Ω)

Stereo-scheiding bij REC OUT: 35 dB bij 1 kHz

AM [MG]-tuner

Afstembereik: 522 kHz tot 1629 kHz

Algemeen

Vereiste vermogen: AC 230 V ~, 50 Hz

Stroomverbruik: 250 W (tijdens werking) 2 W (in Standby-modus) Afmetingen (B x H x D): 435 mm x 157 mm x 425 mm

Beschrijving van PTY-codes

News	Nieuws.
Affairs	Programma's met een theme waarin dieper op het{nieuws wordt ingegaan—debat of analyse.
Info	Programma's die in een brede zinmeer informatie en advies gezven.
Sport	Programma's over sport en sportwedstrijden.
Educate	Educatieve programme's.
Drama	Radiohoorspelen en series.
Culture	Programma's over nationale of regionale cultura, met inbegrip van taal, theater, enz.
Science	Programma's over natuurwetenschappen en techniek.
Varied	Voornamelijk praat-programma's, bijvoorbeeld quizzes, spelletjes en interviews met beroemdheden.
Pop M	Commerciele, hedendaagse muziek.
Rock M	Rockmuziek..
Easy M	Huidige muziek die ookwel “easy listening” wordt genoemd.
Light M	Lichte instrumentale muziek, zang ofkoormuziek.
Classics	Uitvoeringen van orksten, symfonieën, kamermuziek, enz.
Other M	Muziek die nicht bij een van de andere categorieën hoort.
Weather	Weerberichten.

Finance	Verslagen van de beurs, handel en commercie, enz.
Children	Programma’s voor kinderen.
Social	Programma’s over sociologie, geschiedenis, geografie, psychologie en sociale vraagstukken.
Religion	Religieuze programme’s.
Phone In	Luisteraars die hun mening via de telefoon of forumsduidelijk make.
Travel	Reisinformationatie.
Leisure	Programma’s over recreatie en activités.
Jazz	Jazzmuziek.
Country	Programma’s met muziek van oorspronkelijk het zuidenvan Amerika.
Nation M	Huidige populaire, nationale of regionale muziek in de taalvan het land.
Oldies	Muziek uit de “golden age”, oftewel “gouwe ouwe”.
Folk M	Muziek die uit een bepaalde culturaarkomt.
Document	Programma’s die dieper op gebeurtenissen ingaan ofbepaalde feiten verder onderzoekeken.
TEST	Uitzendingen voor het testen van onder anderenoodberichten en waarschuwingen.
Alarm!	Waarschuwingen en noodberachten.

De inhoud van programma's met een bepaalde PTY-code kan met sommige FM-zenders afwijken van de hierboven gegeven beschrijving.

VICTOR COMPANY OF JAPAN, LIMITED
