RX-8032V - AV-Receiver JVC - Kostenlose Bedienungsanleitung

Marke	JVC
Modell	RX-8032V (RX-8032VSL)
Produkttyp	Audio-Video-Receiver
Abmessungen (B x H x T)	435 mm x 157 mm x 425 mm
Gewicht	12,1 kg
Stromversorgung	230 V, 50 Hz
Stromverbrauch	250 W (Betrieb), 2 W (Bereitschaft)
Ausgangsleistung (Stereo)	100 W pro Kanal (8 Ω, 1 kHz, 0,08 % THD)
Ausgangsleistung (Surround)	100 W pro Kanal (Front, Center, Surround, Surround Back) (8 Ω, 1 kHz, 0,8 % THD)
Kompatible Audioformate	Dolby Digital EX, Dolby Pro Logic II, DTS-ES, DTS Neo:6, DTS 96/24, Linear PCM
CC-Konverter (Kompensationskompression)	Ja (nur RX-8032VSL) – 24-Bit-Quantisierung, Überabtastung bis zu 192 kHz
K2-Technologie	Ja (nur RX-8032VSL) – Reduzierung digitaler Verzerrungen
3D-Kopfhörermodus	Ja – virtueller Surround-Sound für Kopfhörer
Digitaler Equalizer	5 Bänder (63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz), ±8 dB
Bassanhebung	+6 dB bei 100 Hz
Audioanschlüsse	Eingänge: PHONO, DVD, VCR1/2, VIDEO, TV/DBS, CD, CDR, TAPE/MD; Ausgänge: PRE OUT (Front, Center, Surround, Surround Back, Subwoofer), Aufnahme
Videoanschlüsse	Composite (4 Eingänge/3 Ausgänge), S-Video (4/3), Komponente (2 Eingänge/1 Ausgang) – nur RX-8032VSL
Digitaleingänge	1 koaxial (DIGITAL 1), 3 optisch (DIGITAL 2/3/4); 1 optischer Ausgang
Tuner	FM (87,5 – 108 MHz) mit RDS, AM (522 – 1629 kHz)
Steuerungssystem	COMPU LINK – Steuerung kompatibler JVC-Geräte
Mitgeliefertes Zubehör	Fernbedienung, Batterien, AM-Rahmenantenne, FM-Antenne
Pflege und Sicherheit	Nicht Feuchtigkeit aussetzen; seitlich und oben 10 cm Freiraum lassen, hinten 15 cm; bei längerem Nichtgebrauch Netzstecker ziehen

Häufig gestellte Fragen - RX-8032V JVC

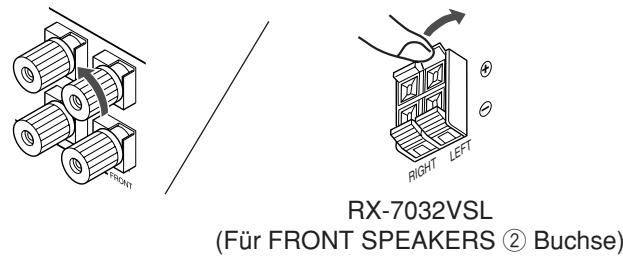

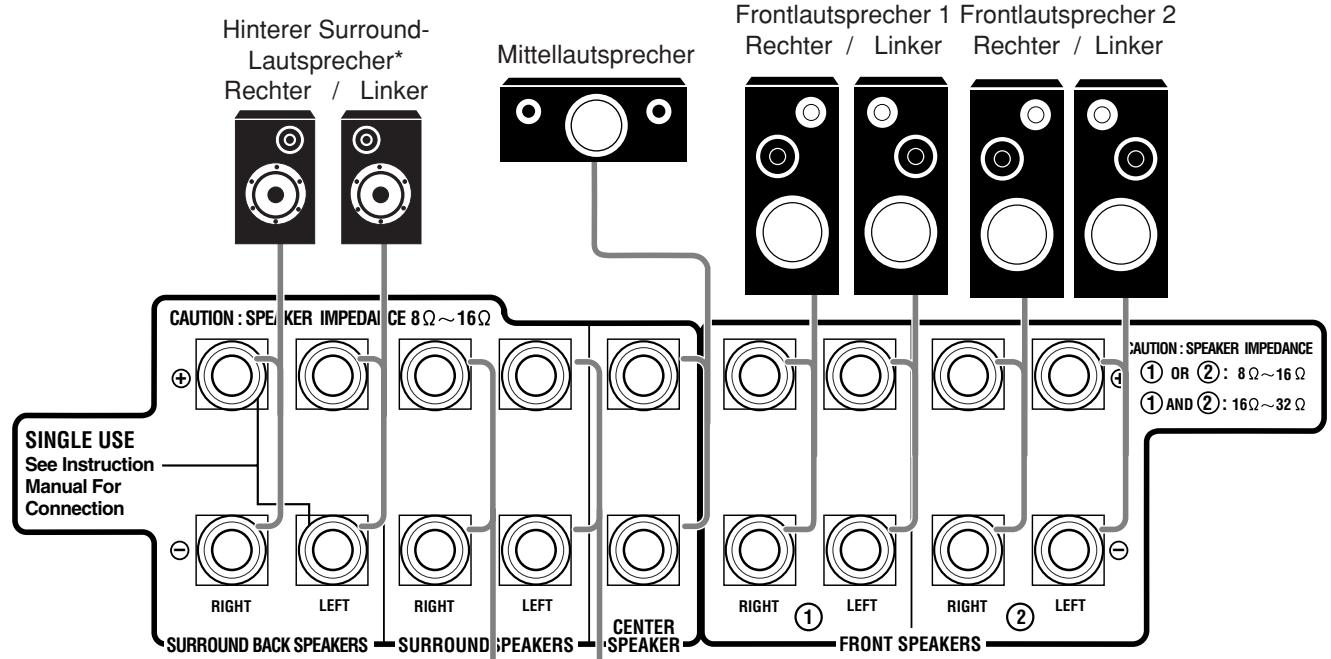

Wie schließe ich meine Lautsprecher an den Receiver an?

Schließen Sie jeden Lautsprecher an die entsprechenden Klemmen auf der Rückseite an: FRONT (Front), CENTER (Center), SURROUND (Surround), SURROUND BACK (Surround Back). Für den Subwoofer verwenden Sie die SUBWOOFER OUT-Buchse. Achten Sie auf die Polarität (+/-) und die Impedanz (8 bis 16 Ω für ein Paar, 16 bis 32 Ω für zwei Paare). Nach dem Anschluss verwenden Sie das Schnellkonfigurationsmenü (Quick Speaker Setup), um Größe und Abstand einzustellen.

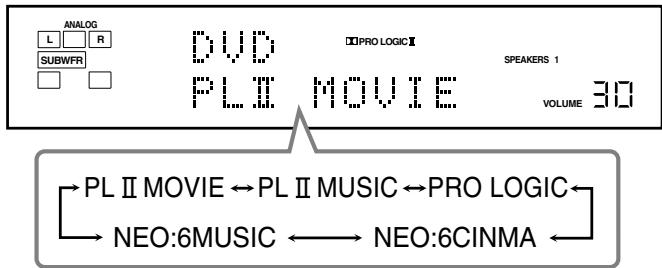

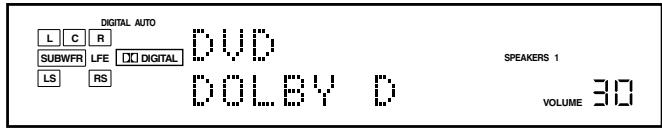

Wie wähle ich den Surround-Modus aus?

Drücken Sie die Taste SURROUND auf der Vorderseite oder der Fernbedienung. Drehen Sie den MULTI JOG-Regler, um einen Modus auszuwählen (z.B. Dolby Digital, DTS, Pro Logic II). Zum Deaktivieren drücken Sie SURROUND/DSP OFF. Die verfügbaren Modi hängen von der Quelle und dem Signalformat ab.

Es kommt kein Ton aus den Lautsprechern, was tun?

Überprüfen Sie die folgenden Punkte: 1) Sind die Lautsprecherkabel richtig angeschlossen? 2) Sind die Tasten SPEAKERS ON/OFF 1/2 aktiviert? 3) Ist die richtige Quelle ausgewählt? 4) Ist die Funktion MUTING aktiv? (Drücken Sie MUTING zum Deaktivieren). 5) Ist der Eingangsmodus (analog/digital) korrekt? (Drücken Sie INPUT DIGITAL und wählen Sie DGTL AUTO).

Wie verwende ich die RDS-Funktion (Radio Data System)?

Stellen Sie einen FM-Sender ein. Drücken Sie auf der Fernbedienung DISPLAY MODE, um nacheinander den Sendernamen (PS), den Programmtyp (PTY) und den Radiotext (RT) anzuzeigen. Um nach einem Programmtyp zu suchen, drücken Sie PTY SEARCH, wählen Sie mit den Tasten PTY ▲/▼ einen Code aus (z.B. News, Rock M) und drücken Sie erneut PTY SEARCH, um die Suche zu starten.

Wie speichere ich Radiosender vor?

1) Stimmen Sie den gewünschten Sender manuell ab. 2) Drücken Sie auf der Vorderseite MEMORY (die Kanalnummer blinkt). 3) Wählen Sie mit FM/AM PRESET ▲/▼ einen Kanal (1 bis 30 für FM, 1 bis 15 für AM). 4) Drücken Sie erneut MEMORY, um zu speichern. Um einen gespeicherten Sender aufzurufen, verwenden Sie die Zifferntasten der Fernbedienung (z.B. +10 dann 5 für Kanal 15).

Wie verwende ich den Sleep-Timer?

Drücken Sie mehrmals die Taste SLEEP auf der Fernbedienung. Die Einschlafzeit wird angezeigt und erhöht sich in 10-Minuten-Schritten (max. 90 Min.). Die Anzeige SLEEP leuchtet. Um die verbleibende Zeit zu überprüfen, drücken Sie einmal SLEEP. Zum Abbrechen drücken Sie, bis 'SLEEP 0min' angezeigt wird. Beachten Sie, dass das Ausschalten des Geräts den Timer ebenfalls aufhebt.

Wie reduziere ich die Helligkeit der Anzeige?

Drücken Sie die Taste DIMMER auf der Fernbedienung. Jeder Tastendruck ändert die Helligkeit: hoch -> mittel -> niedrig -> aus (Anzeige aus). Drücken Sie weiter, um zur ursprünglichen Einstellung zurückzukehren.

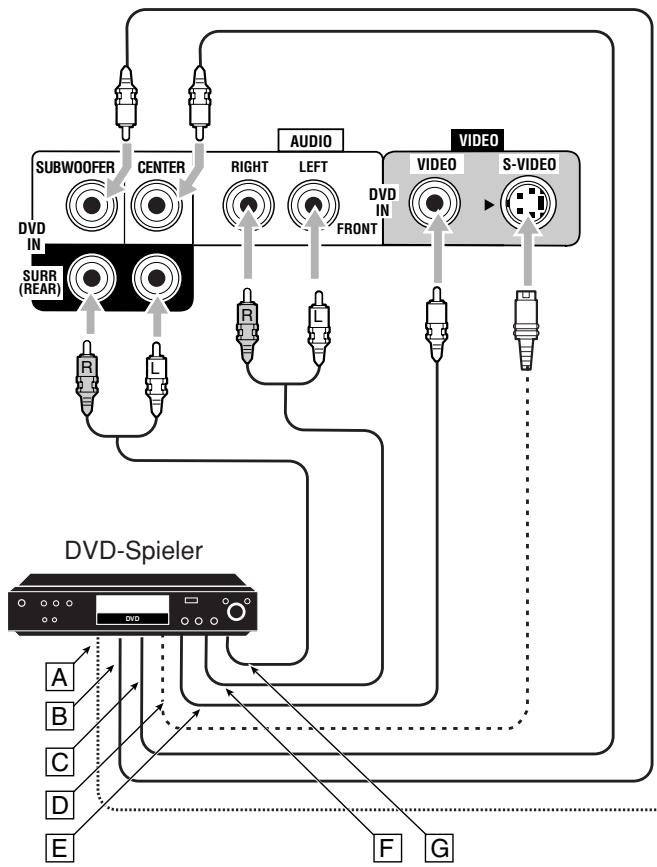

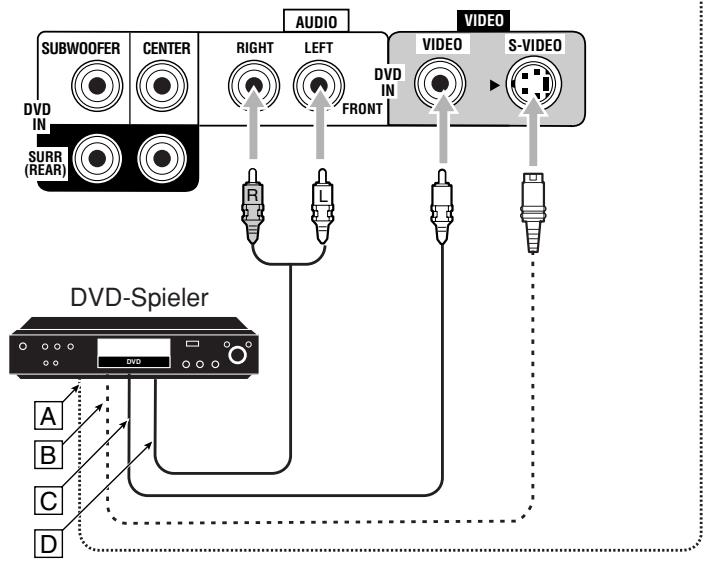

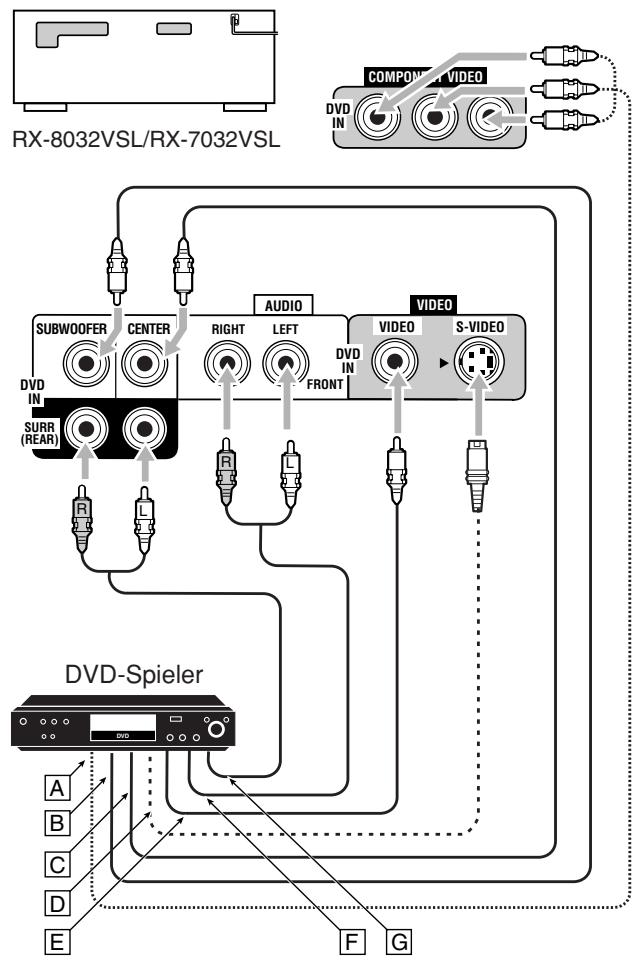

Wie schließe ich einen DVD-Player an?

Für die Videoverbindung verwenden Sie die Composite-, S-Video- oder Komponenten-Videoeingänge (je nach den verfügbaren Anschlüssen Ihres Players). Für Audio schließen Sie den analogen Audioausgang des Players an die DVD IN-Buchsen (weiß/rot) an. Für digitalen Ton verwenden Sie ein Koaxial- oder Optikkabel an DIGITAL 1 (DVD) oder einen optischen Eingang. Wählen Sie dann die Quelle DVD am Receiver. Für Mehrkanalwiedergabe (5.1) verwenden Sie die DVD MULTI IN-Buchsen.

Was tun, wenn die Anzeige 'OVERLOAD' anzeigt?

Dies bedeutet eine Überlastung der Lautsprecher aufgrund zu hoher Lautstärke oder eines Kurzschlusses. 1) Schalten Sie das Gerät mit der Taste 0/STANDBY/ON aus. 2) Stoppen Sie die Quelle. 3) Überprüfen Sie die Lautsprecherverkabelung (keine blanken Drähte in Kontakt). 4) Schalten Sie wieder ein und reduzieren Sie die Lautstärke. Wenn das Problem weiterhin besteht, ziehen Sie das Gerät für einige Minuten vom Netz und schließen Sie es wieder an. Wenn 'OVERLOAD' erneut erscheint, wenden Sie sich an einen Reparaturdienst.

Wie steuere ich andere Geräte mit der Fernbedienung?

Die Fernbedienung kann Fernseher, Videorecorder, DVD-Player usw. anderer Marken steuern. Zur Einrichtung: Halten Sie die Taste für das entsprechende Gerät (z.B. TV 0/1) gedrückt und drücken Sie dann die Quellentaste (z.B. TV/DBS). Geben Sie den 2-stelligen Herstellercode ein (siehe Liste auf Seite 49 des Handbuchs). Lassen Sie die Taste los. Testen Sie das Einschalten. Wenn es nicht funktioniert, versuchen Sie einen anderen Code aus der Liste.

BEDIENUNGSANLEITUNG RX-8032V JVC

Achtung - O/ STANDBY/ON-Schalter!

Den Netzstecker aus der Steckdose ziehen, um die Stromversorgung vollkommen zu unterbrechen. Der Schalter O/ STANDBY/ON unterbricht in keiner Stellung die Stromversorgung vollkommen. Die Stromversorgung kann mit der Fernbedienung ein- und ausgeschaltet werden.

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw.:

1. Keine Schrauben lösen oder Abdeckungen entfernen und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie die Anlage nicht in einem Badezimmer oder an Orten ein, an denen Wasser verwendet wird. Stellen Sie auch keine Behälter, die mit Wasser oder anderen Flüssigkeiten gefüllt sind (beispielsweise Kosmetik- oder Medikamentenbehälter, Blumenvasen, Topfpflanzen, Tassen etc.) auf diese Anlage.

ATTENTION

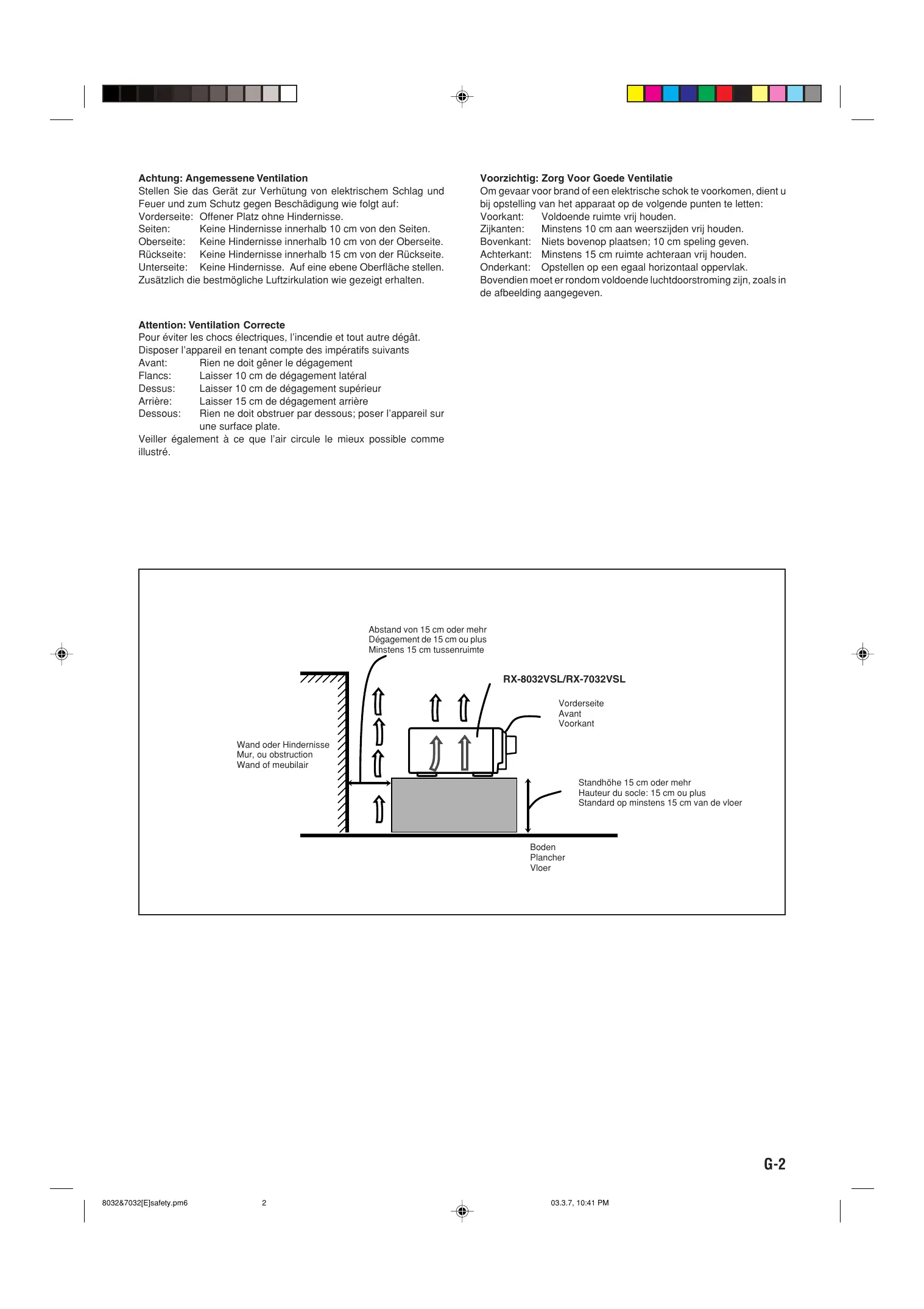

Achtung: Angemessene Ventilation

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und Feuer und zum Schutz gegen Beschädigung wie folgt auf:

Vorderseite: Offener Platz ohne Hindernisse.

Seiten: Keine Hindernisse innerhalb 10 cm von den Seiten.

Oberseite: Keine Hindernisse innerhalb 10 cm von der Oberseite.

Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite.

Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen.

Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.

Achtung: Richtige Belüftung

Eigenschaften 2 Vorsichtsmaßnahmen 2

Regler und Tasten 3

Fernbedienung 3 Frontplatte 4 Geräterückseite 6

Erste Schritte 8

Vor der Installation 8 Überprüfen der mitgelieferten Zubehörteile 8 Einlegen von Batterien in die Fernbedienung 8 Anschließen der UKW- und MW-/LW-Antenne 8 Anschließen der Lautsprecher 9

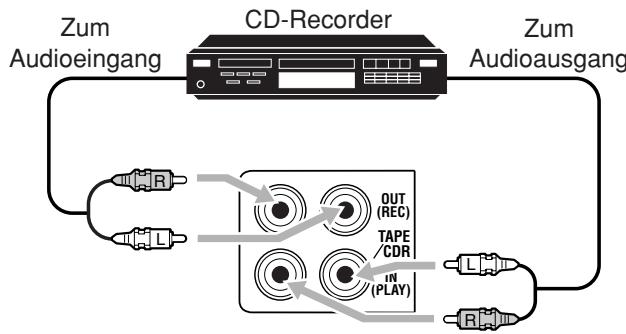

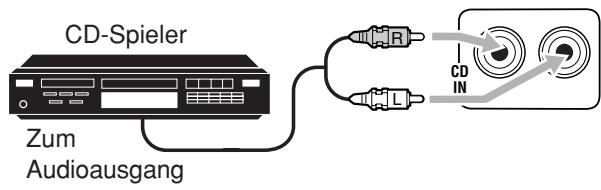

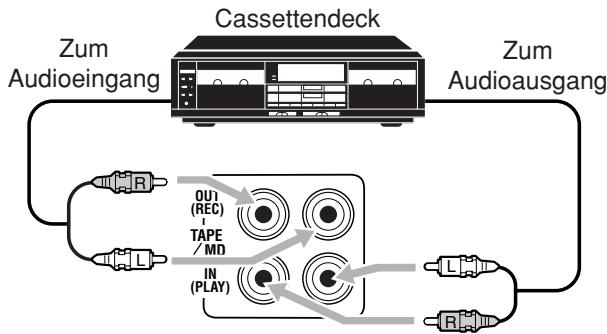

Anschließen von Audio-/Videokomponenten 11

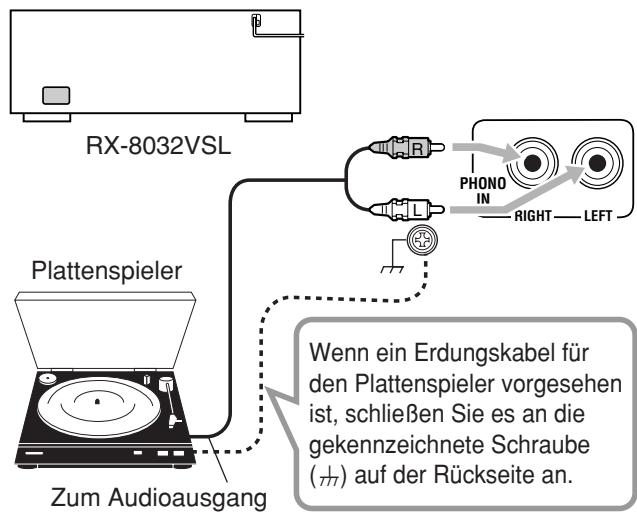

■ Analoge Anschlüsse 11 ■ Digitale Anschlüsse 16 Anschließen des Netzkabels 16

Grundbetrieb 17

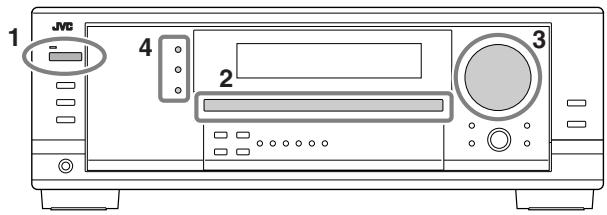

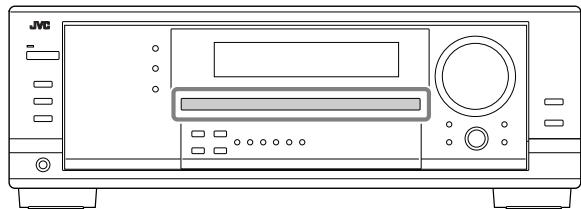

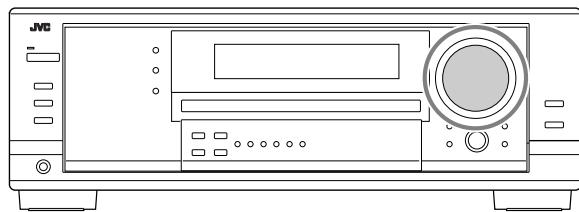

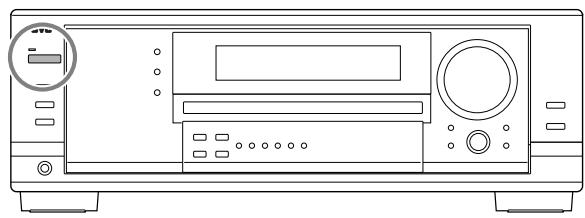

Allgemeine Bedienung 17 Einschalten der Stromversorgung 17 Auswählen der Wiedergabesignalquelle 17 Einstellen der Lautstärke 18 Aktivieren der Frontlautsprecher 19 Aktivieren und Einstellen des Subwoofer-Klangs 19 Auswählen des Analog- oder Digitaleingangsmodus 19 Einstellen des Dynamikbereichs 20 Dämpfen des Eingangssignals 20 Ein- und Ausschalten von Analog Direct 21 Einstellen von natürlicher Wiedergabe 21 Ändern der Bezeichnung der Signalquelle 21 Verstärken der Bassfrequenzen 22 Stummschalten der Wiedergabe 22 Einstellen der Display-Helligkeit 22 Verwenden der Einschlafschaltuhr 22

Empfangen von Radiosendungen 23

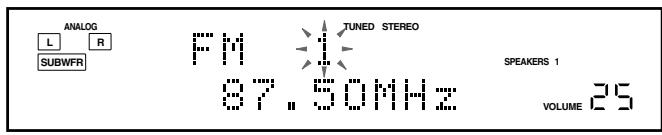

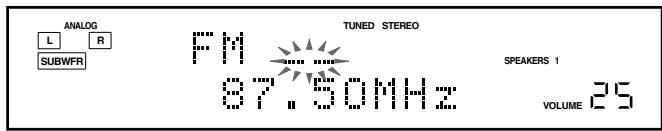

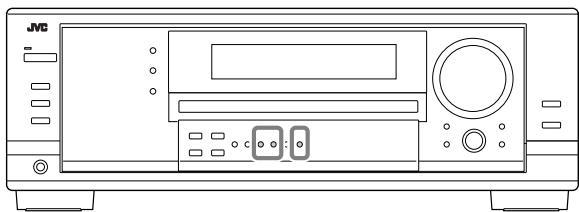

Manuelles Abstimmen von Sendern 23 Verwendung des Senderspeichers 23 Wählen des UKW-Empfangsmodus 24 Empfangen von UKW-Sendern mit RDS 24 Suchen einer Sendung nach PTY-Codes 25 Automatisches Umschalten auf eine gewünschte Sendung .... 26

Grundeinstellungen 27

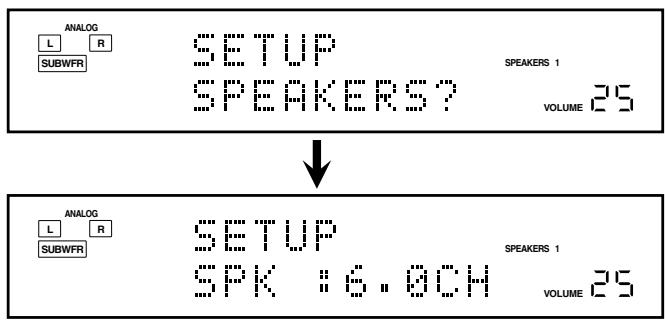

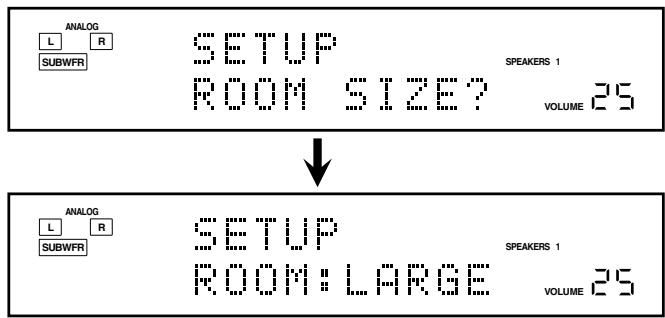

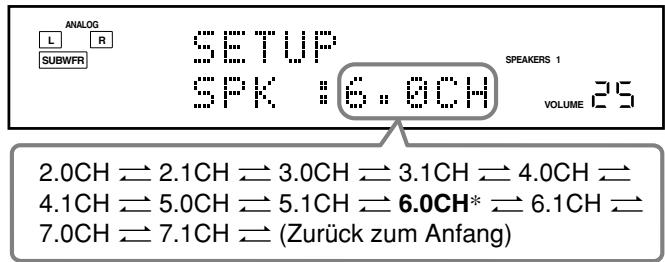

Einstellen der Lautsprecherkonfiguration 27 Grundeinstellungen 28 Grundverfahren 29

Einstellen der Lautsprecher 29 Einstellen des Lautsprecherabstands 30 Einstellen der Basswiedergabe 30 Auswählen von Haupt- und Subkanal—DUAL MONO ... 31 Einstellen der digitalen externen Eingangsgeräte 31 Speichern der Lautstärkeeinstellung für jede Signalquelle .... 32

Sound-Einstellungen 33

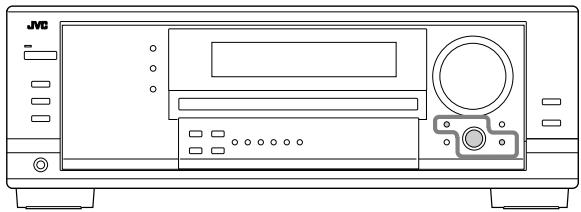

Grundeinstellungen 33 Grundverfahren 33

Einstellen des Frequenzgangausgleichs 34

Einstellen der Lautsprecherausgangspegel 34 Einstellen der Sound-Parameter für Surround- und DSP-Modi 35

Verwendung der Surround-Modi 36

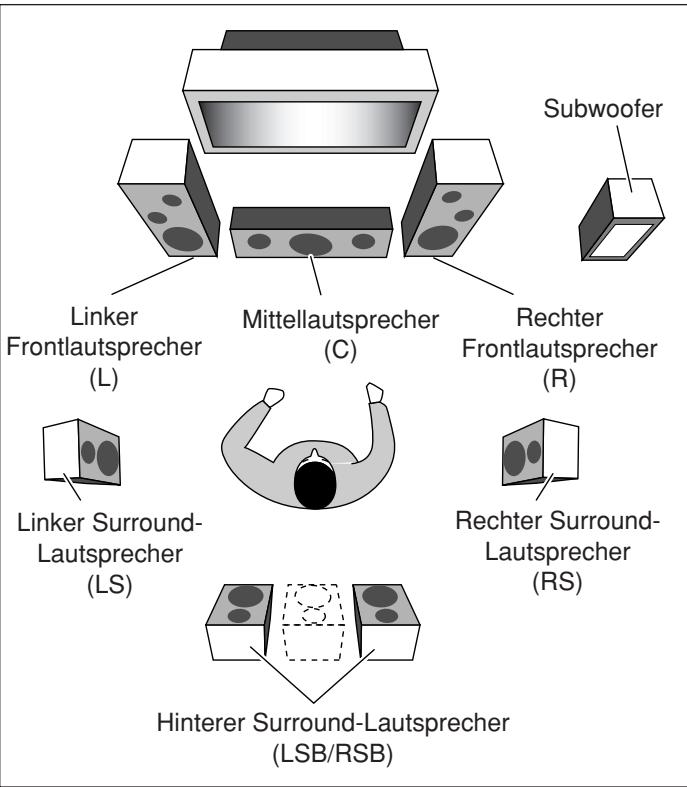

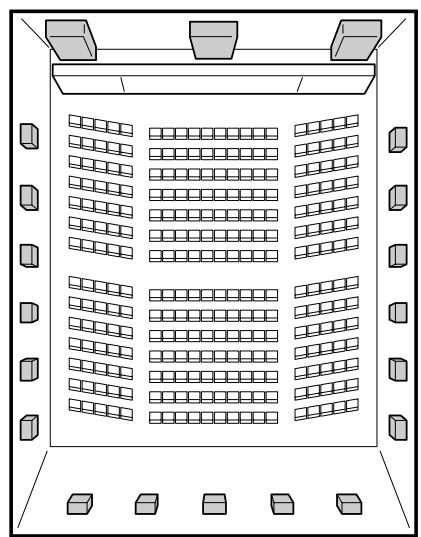

Erzeugen von Theateratmosphäre 36 Einführung zu den Surround-Modi 36 Auf verschiedene Software anwendbare Surround-Betriebsarten 38 Aktivieren der Surround-Modi 39 ■ Aktivierung der EX/ES-Einstellung 39 ■ Aktivierung der Surround-Betriebsarten 39

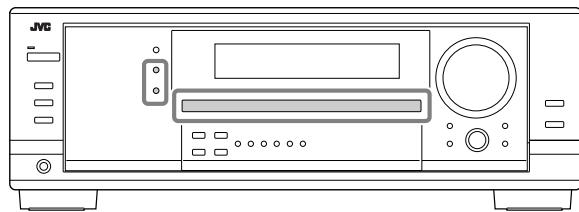

Verwenden der DSP-Betriebsarten 40

Erzeugen eines Klangfeldes 40 Einführung zu den DSP-Betriebsarten 40 Aktivieren der DSP-Modi 41

Verwendung des DVD MULTI-Wiedergabemodus ... 42

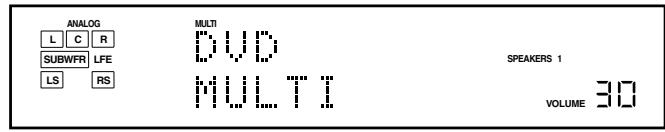

Aktivieren des DVD MULTI-Wiedergabemodus 42

Fernbedienungssystem COMPU LINK 43

Bedienen von JVC-Audio-/Videokomponenten ..... 44

Bedienen der Audiokomponenten 44 Bedienen der Videokomponenten 46

Bedienen der Komponenten anderer Hersteller ... 47

Fehlerbeseitigung 50

Technische Daten 51

Beschreibung der PTY-Codes 52

Dieses Symbol zeigt an, dass NUR die Fernbedienung für den beschriebenen Bedienungsvorgang verwendet werden kann.

Dieses Symbol zeigt an, dass die Fernbedienung NICHT für den beschriebenen Bedienungsvorgang verwendet werden kann. Verwenden Sie die Tasten auf der Frontplatte.

Funktionen, die mit diesen Zeichen gekennzeichnet sind, sind nur auf dem RX-8032VSL verfügbar.

Funktionen, die mit diesem Zeichen gekennzeichnet sind, sind nur auf dem RX-7032VSL verfügbar.

Vielen Dank, dass Sie sich für ein JVC-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme sorgfältig durch, um das Gerät optimal einsetzen zu können. Bewahren Sie die Anleitung für spätere Nachschlagezwecke auf.

Eigenschaften

CC (Compensative Compression)-Konverter —Nur für RX-8032VSL:

Der CC-Konverter vermeidet Schwankungen und Brummen und reduziert in erstaunlichem Maß digitale Verzerrungen durch die Verarbeitung von digitalen Musiksignalen in 24-Bit-Quantisierung und das Erhöhen der Abtastfrequenz auf 128 kHz (für 32 kHz Signale)/176,4 kHz (für 44,1 kHz Signale)/192 kHz (für 48 kHz Signale). Der CC-Konverter bietet natürliche Klangfelder von jeder Signalquelle. (Weitere Informationen finden Sie auf Seite 21).

K2-Technologie—Nur für RX-8032VSL:

Die K2-Technologie wurde entwickelt, um die tatsächliche Audio-Wiedergabe zu erhöhen, und erzielt eine drastische Reduktion der digitalen Verzerrung und schafft mit höchster Präzision die originale Klangumgebung.

Kompatibel mit verschiedenen Audio-Formaten, einschließlich DTS 96/24

Das RX-8032VSL und RX-7032VSL ermöglicht es Ihnen, neue Audio-Formate, wie z. B. Dolby Digital EX, Dolby Pro Logic II, DTS-ES, DTS Neo:6 und DTS 96/24 zu erleben.

• Dieses Gerät ist auch mit den Dual-Mono-Signalen der Dolby Digital- und DTS-Disks kompatibel.

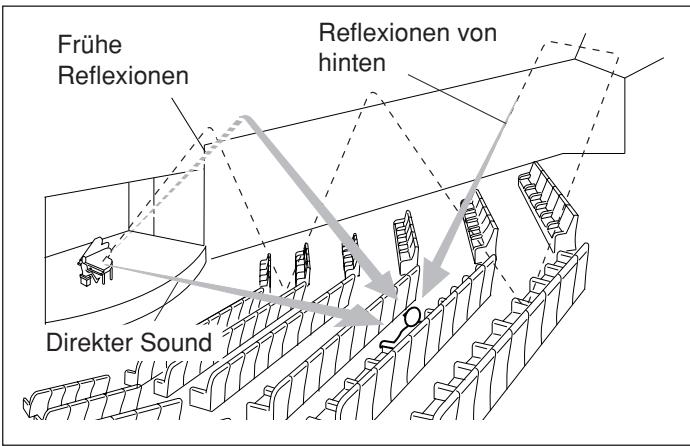

Die Klangfeldsimulation gestattet eine präzise Reproduktion des Klangfelds von bestehenden Theatern und Sälen. Dank des leistungsstarken DSPs (Digital Sound Processor) und des größten Speichers können Sie Mehrkanal-Surroundklang durch die Wiedergabe von zweikanaliger oder Mehrkanal-Software in Abhängigkeit Ihrer Lautsprechereinstellungen genießen.

Virtueller Mehrkanal-Surround-Klang über Kopfhörer—3D HEADPHONE

Das virtuelle Surround-Klangsystem der Kopfhörer ist kompatibel mit Mehrkanal-Software wie Dolby Digital, DTS Surround usw. Durch die neuen Signalverarbeitungsalgorithmen des Hochleistungs-DSP besteht Sie einen tatsächlichen Surround-Klang auch über Kopfhörer.

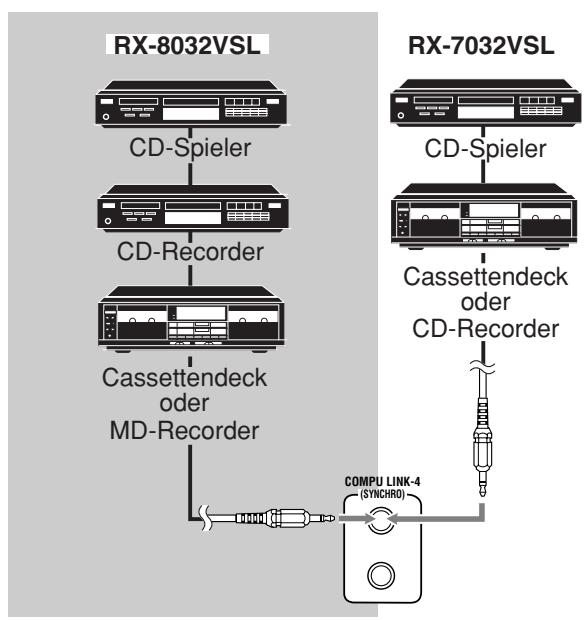

Fernbedienungssystem COMPU LINK

Mit dem Fernbedienungssystem COMPU LINK können Sie JVC-Audiokomponenten über den Receiver steuern.

Vorsichtsmaßnahmen

Netzanschluss

• Ziehen Sie beim Herausziehen des Receiver-Netzsteckers aus der Netzsteckdose immer am Stecker und nicht am Kabel.
• Fassen Sie das Netzkabel nicht mit nassen Händen an.
• Ziehen Sie den Netzstecker aus der Netzsteckdose, wenn Sie den Receiver für eine längere Zeit nicht benutzen.

Belüftung

Die in diesen Receiver eingebauten Hochleistungsverträger geben Wärme innerhalb des Gehäuses ab. Beachten Sie zu Ihrer eigenen Sicherheit das Folgende.

• Sorgen Sie für eine gute Belüftung um den Receiver. Durch eine schlechte Belüftung konnte Überhitzung entstehen, die den Receiver beschädigen kann.
• Versperren Sie nicht die Lüftungsöffnungen. (Wenn die Lüftungsöffnungen oder Löcher z. B. durch eine Zeitung oder ein Tuch verdeckt werden, kann die Hitze eventuell nicht entweichen).

Sonstiges

• Wenn ein metallischer Gegenstand in das Gerät gefallen oder Flüssigkeit hineingelaufen ist, ziehen Sie den Netzstecker und setzen Sie sich vor dem weiteren Betrieb mit Ihrem Händler in Verbindung.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.
• Öffnen Sie nicht das Gerät. Es enthält keine wartungsbedürftigen Komponenten.

Wenn ein Problem auftritt, ziehen Sie den Netzstecker und wenden Sie sich an Ihren JVC-Händler.

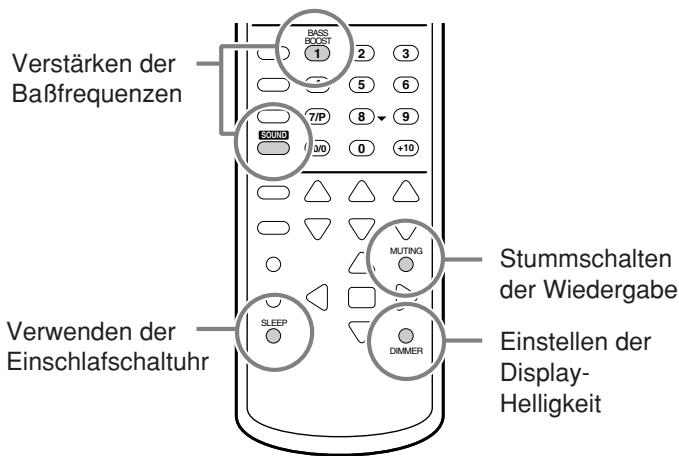

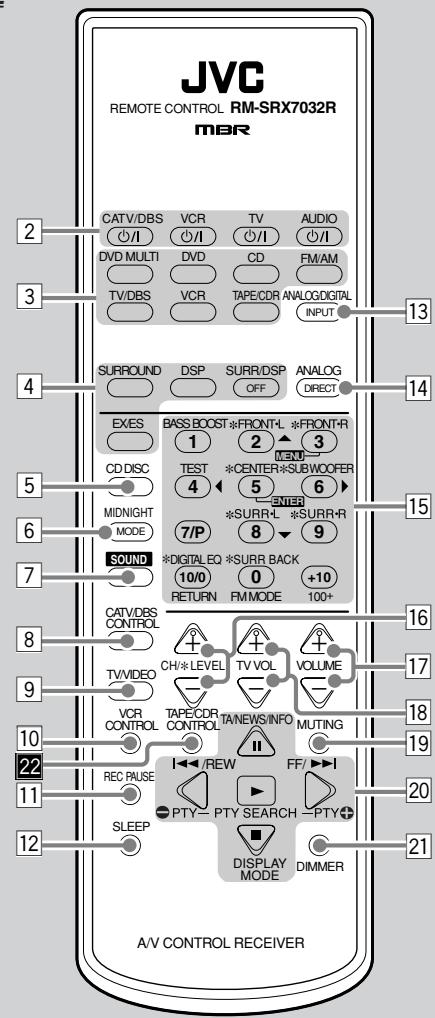

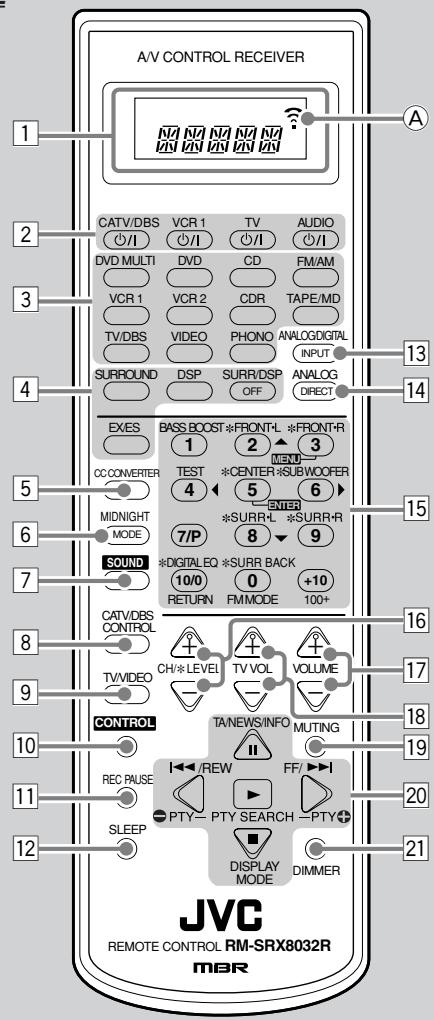

Fernbedienung

RX-8032VSL

RX-7032VSL

1 Nur für RX-8032VSL: Anzeigefenster

• Wenn der Fernbedienungsmodus geändert wird, erscheint dies auf diesem Display.
• Signalübertragungsanzeige (A) leuchtet auf, wenn Signale übertragen werden.

Tasten φ /1(17,46 - 48)

Für RX-8032VSL: CATV/DBS /I, VCR 1 /I, TV /I, AUDIO /I Für RX-7032VSL:

CATV/DBS /I VCR /I TV /I AUDIO /I

Für RX-8032VSL: DVD MULTI, DVD, CD, FM/AM, VCR 1, VCR 2, CDR, TAPE/MD, TV/DBS, VIDEO, PHONO Für RX-7032VSL: DVD MULTI, DVD, CD, FM/AM, TV/DBS, VCR, TAPE/CDR * Wenn Sie eine dieser Signalquellenauswahltasten auf der Fernbedienung drücken, schaltet sich der Receiver automatisch ein.

4 • Taste SURROUND (39) - Taste DSP (41) - Taste SURR (surround)/DSP OFF (39, 41) - Taste EX/ES (39) Für RX-8032VSL: Taste CC CONVERTER (21) Für RX-7032VSL: Taste CD DISC (45) 6 Taste MIDNIGHT MODE (20) Taste SOUND (22, 34, 35)

8 Taste CATV/DBS CONTROL (47)

9 Taste TV/VIDEO (46, 47)

10 • Für RX-8032VSL: Taste CONTROL (44 - 46)

• Für RX-7032VSL: Taste VCR CONTROL (46)

11 Taste REC PAUSE (45, 46, 48)

12 Taste SLEEP (22)

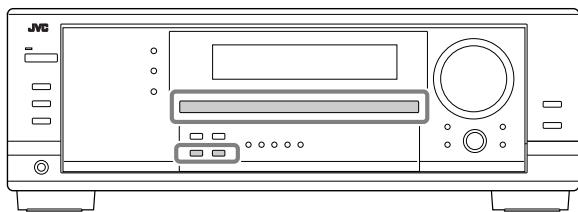

13 Taste ANALOG/DIGITAL INPUT (20)

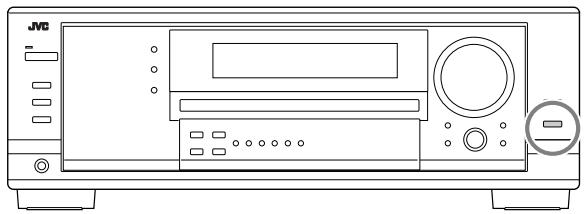

14 Taste ANALOG DIRECT (21)

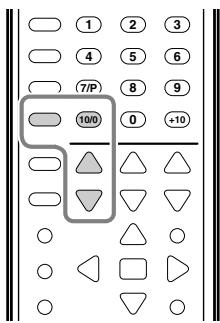

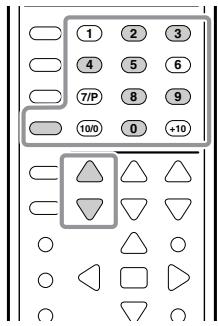

15 Zifferntasten zur Bedienung des Tuners (24)

• Zifferntasten zur Klangeinstellung (22, 34, 35)
• Zifferntasten zum Betrieb der Audio-/Videokomponenten (44 - 48)

• Tasten LEVEL +/- (34, 35, 44): Die Tasten LEVEL +/- funktionieren nur, wenn erst die SOUND-Taste und dann eine der Zifferntasten gedrückt wird, die auf der Fernbedienung mit einem Stern gekennzeichnet sind.

17 Tasten VOLUME + / - (18) 18 Tasten TV VOL (Lautstärkepegel) +/- (46, 47) 19 Taste MUTING (22) 20 RDS-Betriebstasten (25, 26)

• Betriebstasten für Audio-/Videokomponenten (44 - 46, 48) ▶, II, I,

21 Taste DIMMER (22) 22 Nur für RX-7032VSL: Taste TAPE/CDR CONTROL (45)

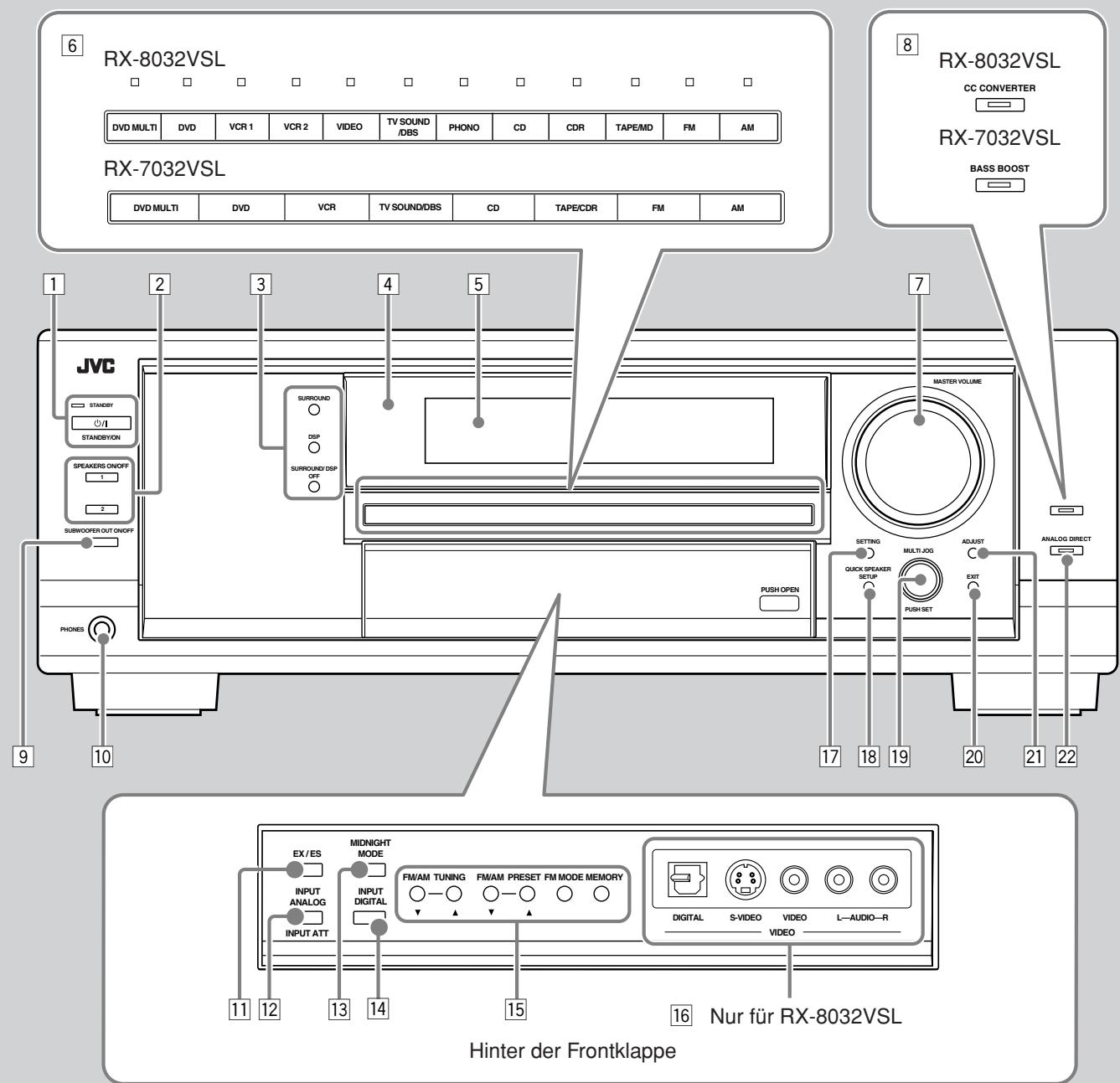

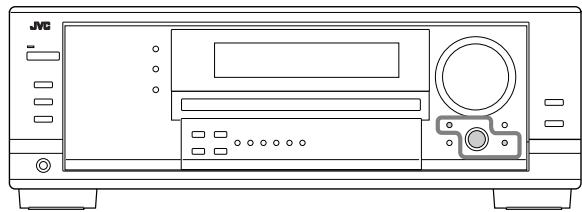

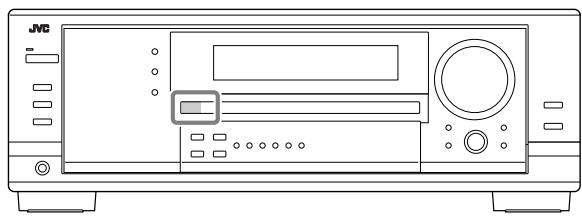

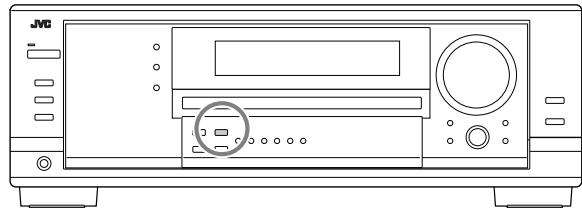

Frontplatte

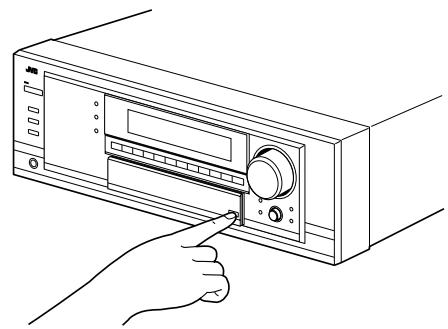

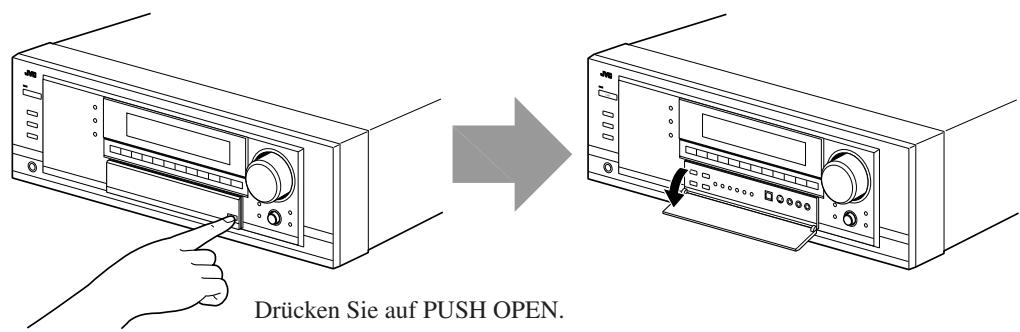

Öffnen der Frontklappe

Frontplatte

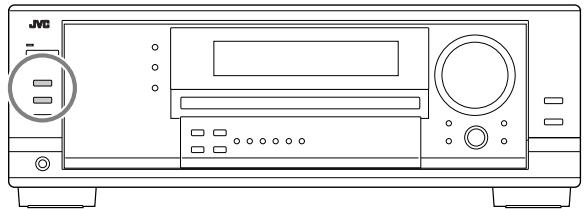

Taste / STANDBY/ON und Anzeigelampe STANDBY (17) 2 Taste SPEAKERS ON/OFF 1 (19) - Taste SPEAKERS ON/OFF 2 (19) 3 Taste SURROUND (39) - Taste DSP (41) - Taste SURROUND/DSP OFF (39, 41) 4 Fernbedienungssensor 5 Anzeigefenster (17) 6 - Für RX-8032VSL: Signalquellenwahltasten und Anzeigelampe (17, 18, 19, 21, 23, 24, 39, 41, 42) DVD MULTI, DVD, VCR 1, VCR 2, VIDEO, TV SOUND/DBS, PHONO, CD, CDR, TAPE/MD, FM, AM (Die Anzeigeleuchte über der Taste der ausgewählten Signalquelle leuchtet auf.) - Für RX-7032VSL: Signalquellenwahltasten (17, 18, 19, 21, 23, 24, 39, 41, 42) DVD MULTI, DVD, VCR, TV SOUND/DBS, CD, TAPE/CDR, FM, AM Regler MASTER VOLUME (18) 8·Für RX-8032VSL: Taste und Anzeigelampe CC CONVERTER (21) - Für RX-7032VSL: Taste und Anzeigelampe BASS BOOST (22) 9 Taste SUBWOOFER OUT ON/OFF (19) 10 Buchse PHONES (19) 11 Taste EX/ES (39)

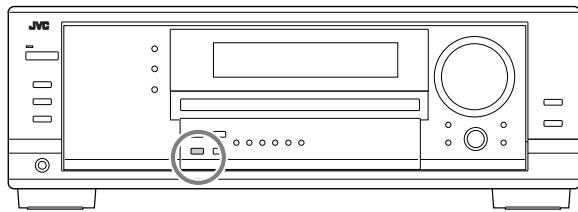

12 ·Taste INPUT ANALOG (20) - Taste INPUT ATT (20) 13 Taste MIDNIGHT MODE (20) 14 Taste INPUT DIGITAL (20) 15 Tasten TUNER CONTROL

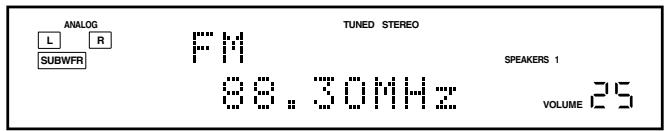

Tasten FM/AM TUNING / (23) Tasten FM/AM PRESET / (23, 24) - Taste FM MODE (24) - Taste MEMORY (23)

16 Nur für RX-8032VSL: Eingangsbuchsen VIDEO (13) DIGITAL optical Buchse, Buchse S-VIDEO, Buchse VIDEO, Buchse AUDIO—L/R 17 Taste SETTING (29) 18 Taste QUICK SPEAKER SETUP (27) 19 · Regler MULTI JOG (27, 29, 33) - Taste PUSH SET (27, 29, 33) 20 Taste EXIT (29, 33) 21 Taste ADJUST (33) 22 Taste und Anzeigelampe ANALOG DIRECT (21)

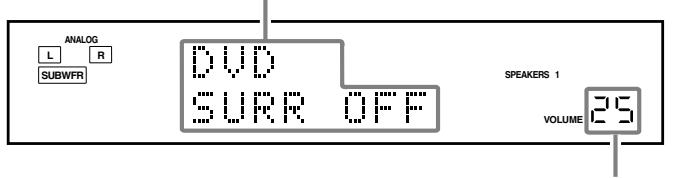

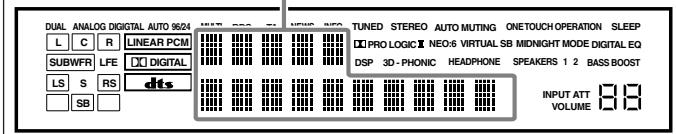

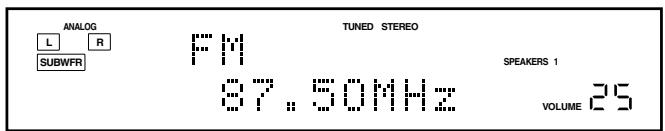

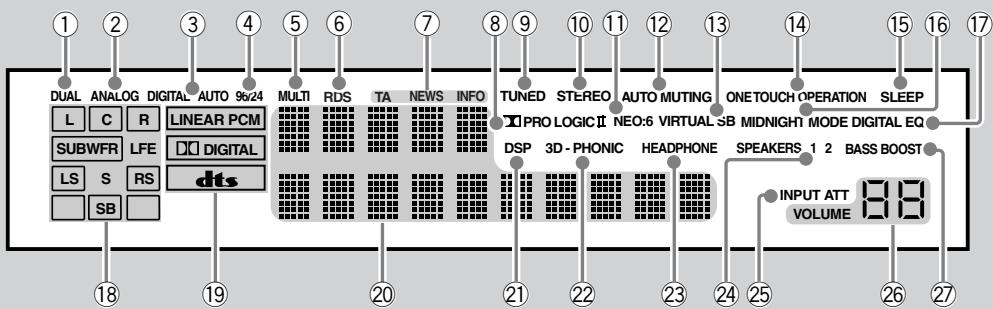

Anzeigefenster

Anzeigefenster

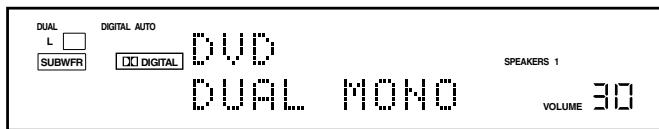

① Anzeige DUAL (37) ② Anzeige ANALOG (20) ③ Anzeige DIGITAL AUTO (20) ④ Anzeige 96/24 (37) ⑤ Anzeige MULTI (42) ⑥ Anzeige RDS (24) ⑦ Anzeigen für Programmtyp (TA/NEWS/INFO) (26) ⑧ • Anzeige PRO LOGIC (36) Anzeige PRO LOGIC II (37) ⑨ Anzeige TUNED (23) 10 Anzeige STEREO (23, 24) ⑪ Anzeige NEO:6 (37) ⑫ Anzeige AUTO MUTING (24) 13 Anzeige VIRTUAL SB (Surround Back) (36, 37) 14 Anzeige ONE TOUCH OPERATION (32)

15 Anzeige SLEEP (22) 16 Anzeige MIDNIGHT MODE (20) 17 Anzeige DIGITAL EQ (Frequenzgangausgleich) (34) 18 Lautsprecher- und Signalanzeigen (18) 19 Digitalsignalformat (20) ② Hauptdisplay (17) ② Anzeige DSP (19, 40) 22 Anzeige 3D-PHONIC (40) 23 Anzeige HEADPHONE (19, 40) 24 Anzeigen SPEAKERS 1/2 (19) 25 Anzeige INPUT ATT (Eingangsdämpfung) (20) 26 Anzeige VOLUME level (Lautstärkepegel) (17, 22) 27 Anzeige BASS BOOST (22)

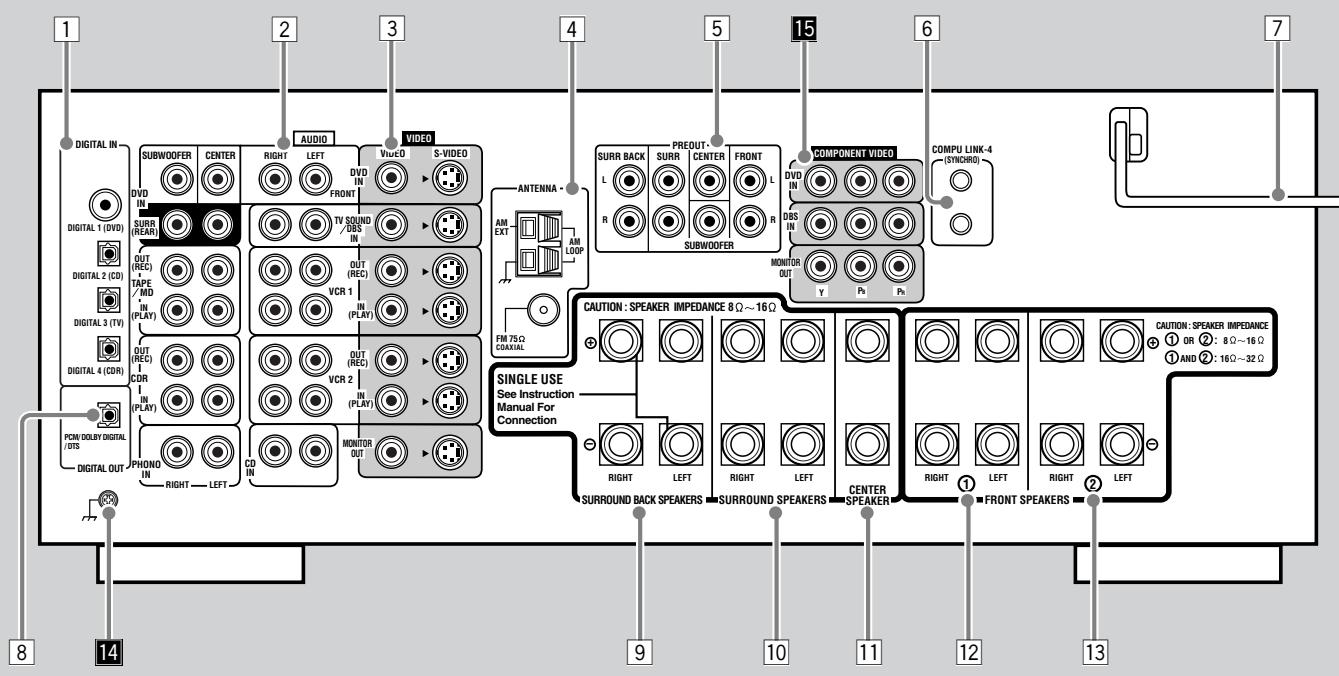

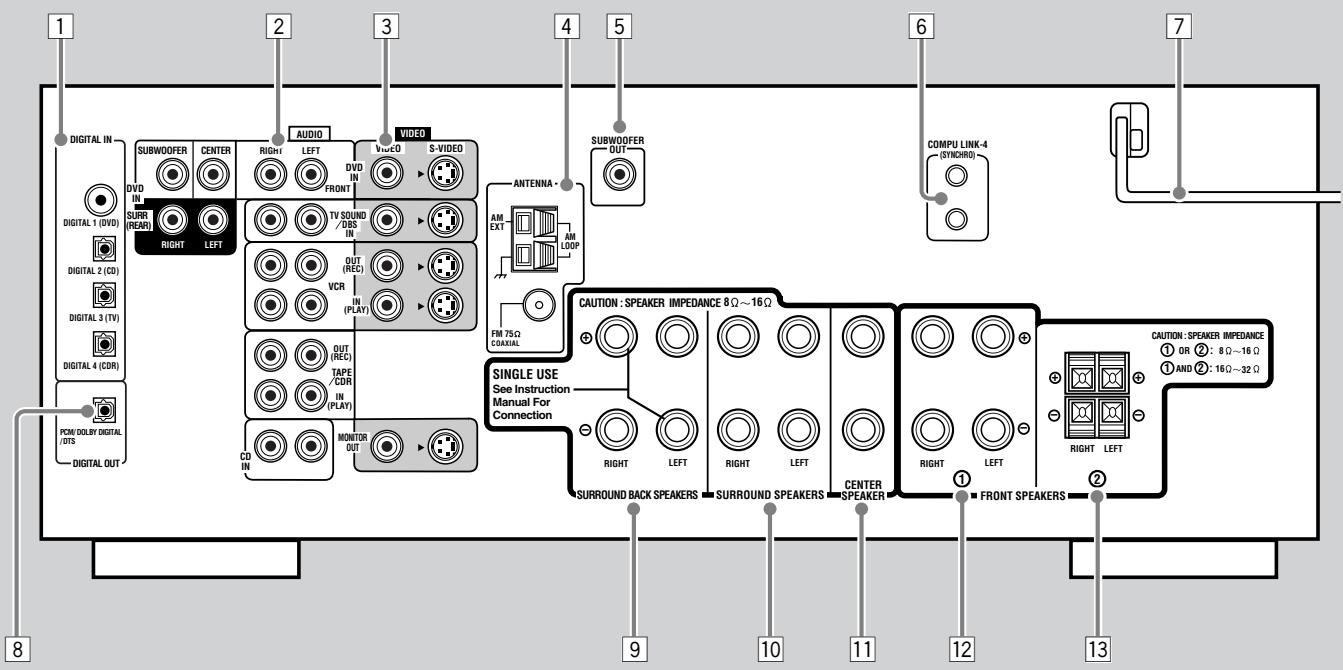

Geräterückseite

RX-8032VSL

RX-7032VSL

Geräterückseite

RX-8032VSL

DIGITAL IN-Buchsen (16)

• Koaxial: DIGITAL 1 (DVD) Optisch: DIGITAL 2 (CD), DIGITAL 3 (TV), DIGITAL 4 (CDR)

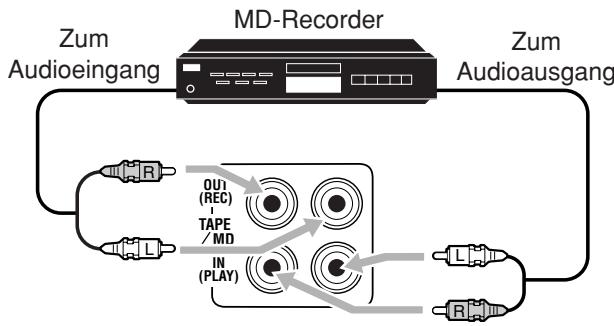

Eingangs-/Ausgangsbuchsen AUDIO (11-15)

Eingangs-/Ausgangsbuchsen für S-VIDEO- und FBAS-VIDEO (14, 15)

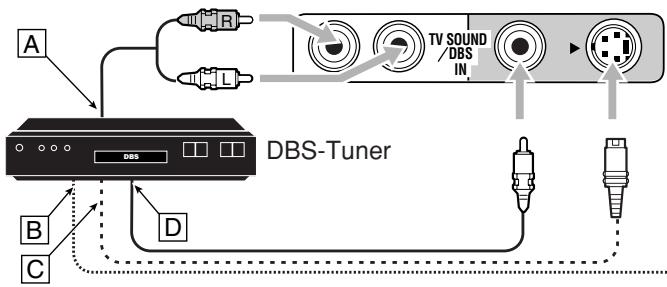

• Eingang: DVD IN, TV SOUND/DBS IN, VCR1 IN (PLAY), VCR 2 IN (PLAY)
• Ausgang: VCR 1 OUT (REC), VCR 2 OUT (REC), MONITOR OUT

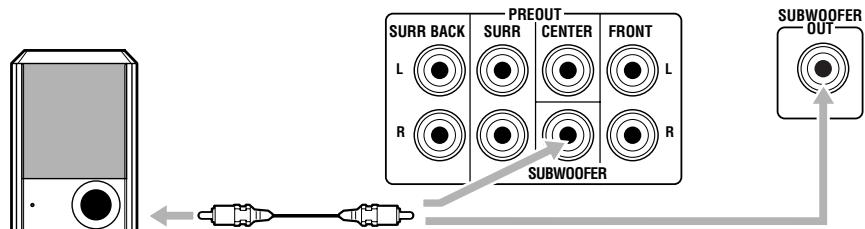

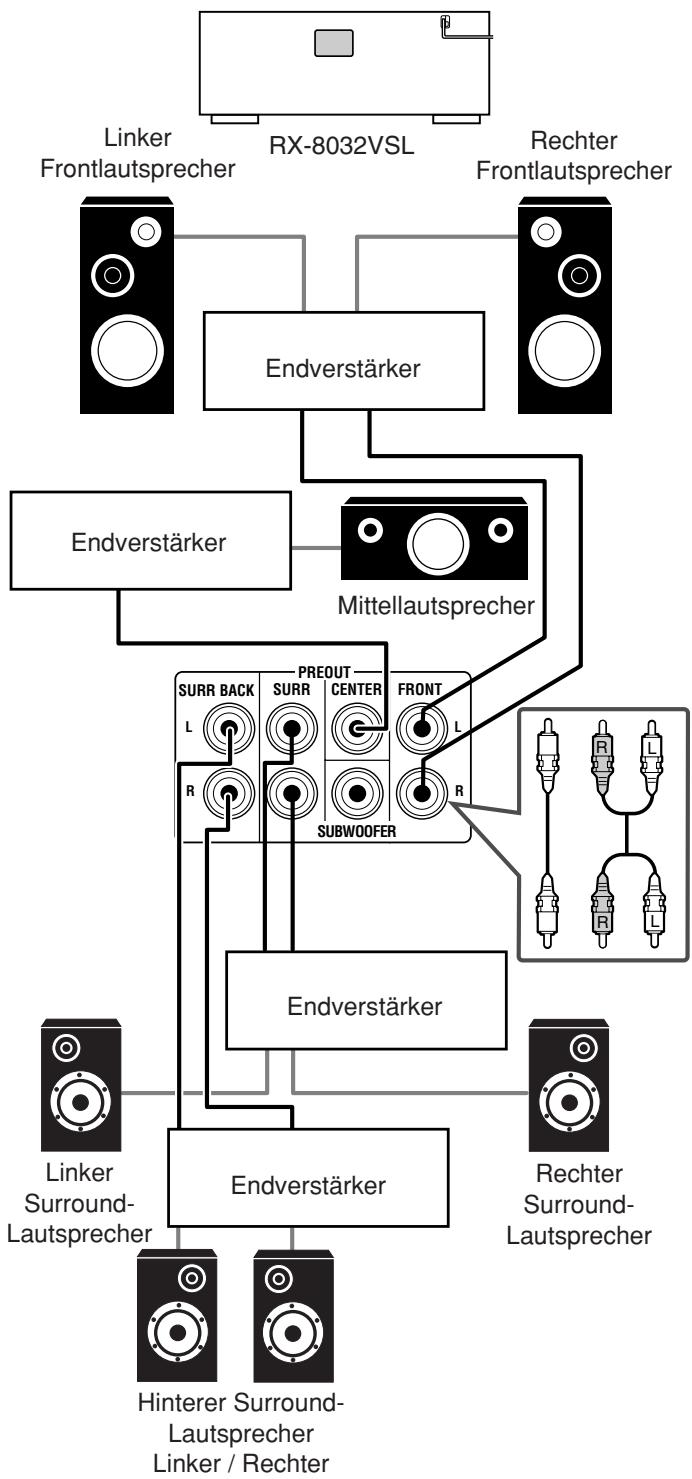

4 Buchsen FM/AM ANTENNA (8) Buchsen PREOUT (10, 11) - FRONT, CENTER, SUBWOOFER, SURR, SURR BACK 6 Buchsen COMPU LINK-4 (SYNCHRO) (43) Netzkabel (16) Buchse DIGITAL OUT (16) Buchse SURROUND BACK SPEAKERS (10) 10 Buchse SURROUND SPEAKERS (10) 11 Buchse CENTER SPEAKER (10) 12 Buchsen FRONT SPEAKERS ① (10) Buchsen FRONT SPEAKERS (2) (10) 14 Erdungsklemme (11) 15 Eingangs-/Ausgangsbuchsen COMPONENT VIDEO (14, 15)

Eingang: DVD IN, DBS IN Ausgang: MONITOR OUT

RX-7032VSL

DIGITAL IN-Buchsen (16)

• Koaxial: DIGITAL 1 (DVD)
• Optisch: DIGITAL 2 (CD), DIGITAL 3 (TV), DIGITAL 4 (CDR)

Eingangs-/Ausgangsbuchsen AUDIO (12-15)

• Eingang: DVD IN—FRONT, CENTER, SUBWOOFER, SURR (REAR), TV SOUND/DBS IN, VCR IN (PLAY), TAPE/CDR IN (PLAY), CD IN. Ausgang: VCR OUT (REC), TAPE/CDR OUT (REC)

Eingangs-/Ausgangsbuchsen S-VIDEO und FBAS-VIDEO (14, 15)

• Eingang: DVD IN, TV SOUND/DBS IN, VCR IN (PLAY)
• Ausgang: VCR OUT (REC), MONITOR OUT

4 Buchsen FM/AM ANTENNA (8), Buchse SUBWOOFER OUT (10), 6 Buchsen COMPU LINK-4 (SYNCHRO) (43), 7 Netzkabel (16), Buchse DIGITAL OUT (16), Buchse SURROUND BACK SPEAKERS (10), 10 Buchse SURROUND SPEAKERS (10), 11 Buchse CENTER SPEAKER (10), 12 Buchsen FRONT SPEAKERS (1) (10), Buchsen FRONT SPEAKERS (2) (10)

Unterschiede zwischen RX-8032VSL und RX-7032VSL ○: Vorhanden ×: Nicht vorhanden

	Videobuchsen (Eingang/Ausgang)	PREOUT-Buchsen	CC Converter	Auswählbare Quelle
RX-8032VSL	FBAS-Video (4/3) S-Video (4/3) Komponenten-Video (2/1)	○	○	DVD MULTI, DVD, VCR 1, VCR 2, VIDEO, TV SOUND/DBS, PHONO, CD, CDR, TAPE/MD, FM, AM
RX-7032VSL	FBAS-Video (3/2) S-Video (3/2)	×	×	DVD MULTI, DVD, VCR, TV SOUND/DBS, CD, TAPE/CDR, FM, AM

Fernbedienung	Anzeigefenster	Farbe
RM-SRX8032R	○	Silber
RM-SRX7032R	×	Silber

In diesem Kapitel wird erläutert, wie Sie die Audio-/Videokomponenten und Lautsprecher an den Receiver anschließen und anschließend den Anschluss an die Stromversorgung herstellen.

Vor der Installation

Allgemeine Vorsichtsmaßnahmen

• Achten Sie darauf, dass Ihre Hände trocken sind.
• Schalten Sie die Stromversorgung aller Komponenten aus.
• Lesen Sie die Bedienungsanleitungen, die zum Lieferumfang der einzelnen Komponenten gehören, die Sie anschließen wollen.

Aufstellungssort

• Stellen Sie den Receiver an einem ebenen Ort auf, der vor Feuchtigkeit geschützt ist.
• Die Temperatur in der Höhe des Receivers muss zwischen -5 °C und 35 °C liegen.
• Sorgen Sie für eine gute Belüftung um den Receiver. Durch eine schlechte Belüftung könnte Überhitzung entstehen, die den Receiver beschädigen kann.

Umgang mit dem Receiver

• Führen Sie keinerlei Metallobjekte in den Receiver ein.
• Bauen Sie den Receiver nicht auseinander, drehen Sie keine Schrauben heraus, und entfernen Sie keine Abdeckungen oder Gehäuseteile ab.
• Setzen Sie den Receiver weder Regen noch Feuchtigkeit aus.

Überprüfen der mitgelieferten Zubehörteile

Überprüfen Sie, ob die folgenden Gegenstände alle vorhanden sind.

Sie gehören zum Lieferumfang des Receivers.

Die Zahl in Klammern gibt die Menge der mitgelieferten Teile an.

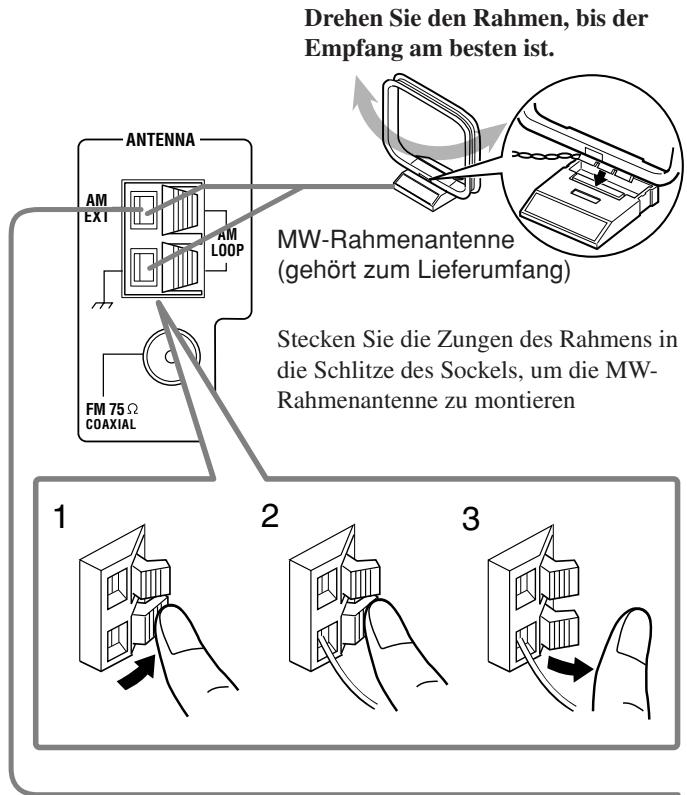

Fernbedienung (1) - Batterien (2) - MW-Rahmenantenne (1) UKW-Antenne (1)

Sollten einzelne Gegenstände fehlen, setzen Sie sich sofort mit Ihrem Fachhändler in Verbindung.

Einlegen von Batterien in die Fernbedienung

Ehe Sie die Fernbedienung verwenden können, müssen Sie die beiden mitgelieferten Batterien einlegen.

1 2

LR6(AM3)/ L40(15A)

3

1. Drücken und schieben Sie die Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung.

2. Legen Sie die Batterien ein.

• Achten Sie darauf, die richtige Polarität einzuhalten: (+) an (+) und (-) an (-).

3. Bringen Sie die Abdeckung wieder an.

Wenn die Reichweite oder die Funktion der Fernbedienung nachlässt, tauschen Sie die Batterien aus. Verwenden Sie zwei Trockenzellenbatterien des Typs LR6(AM3)/L40(15A).

Hinweise:

• Die mitgelieferten Batterien sind für die ersten Einstellungen gedacht. Tauschen Sie die Batterien für einen kontinuierlichen Betrieb aus.
• Wenn Sie die Batterien ausgewechselt haben, geben Sie den Herstellercode erneut ein (Siehe Seiten 47 bis 49).

ACHTUNG:

Halten Sie sich an folgende Vorsichtsmaßnahmen, um zu verhindern, dass die Batterien auslaufen oder rissig werden:

• Legen Sie die Batterien entsprechend der richtigen Polarität in die Fernbedienung ein: (+) an (+) und (-) an (-).
• Verwenden Sie immer den richtigen Batterietyp. Batterien, die nur ähnlich aussehen, können andere Spannungswerte aufweisen. Tauschen Sie immer alle Batterien gleichzeitig aus.
• Setzen Sie die Batterien keiner Hitze oder offenen Flamme aus.

Anschließen der UKW- und MW-/LW-Antenne

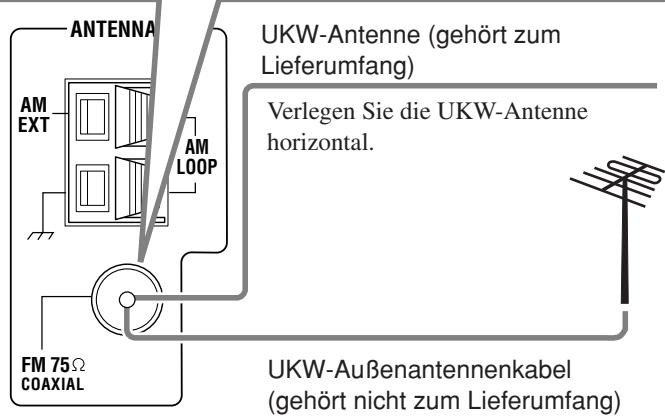

Anschließen der UKW-Antenne

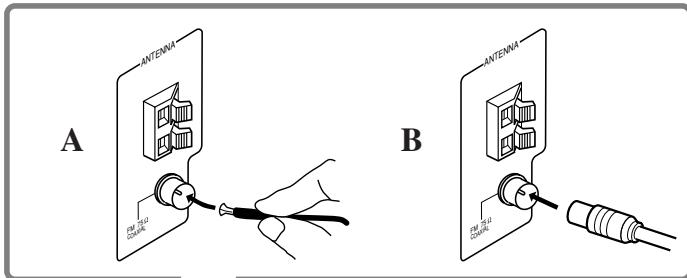

A. Verwenden der mitgelieferten UKW-Antenne

Die mitgelieferte UKW-Antenne kann vorübergehend an die Buchse FM 75Ω COAXIAL angeschlossen werden.

B. Verwenden des Standardsteckers (gehört nicht zum Lieferumfang)

Ein Standardstecker (gemäß IEC oder DIN45325) sollte an die Buchse FM 75 Ω COAXIAL angeschlossen werden.

Hinweis:

Schließen Sie bei schlechtem Empfang eine UKW-Außenantenne an (gehört nicht zum Lieferumfang).

Bevor Sie ein 75 Ω Koaxialkabel mit einem herkömmlichen Stecker (rundes Kabel an Außenantenne) anschließen, trennen Sie die Verbindung zur mitgelieferten UKW-Antenne.

Anschließen der MW-Antenne

Einzelner Außendraht mit Vinylummantelung (gehört nicht zum Lieferumfang)

Hinweise:

• Wenn der MW-Rahmenantennendraht mit Vinyl überzogen ist, müssen Sie diesen, wie in der Abbildung dargestellt, durch Drehen halten.
• Achten Sie darauf, dass die Antennenleiter keine anderen Anschlussklemmen, Anschlusskabel oder Netzkabel berühren. Anderenfalls könnte sich der Empfang verschlechtern.
• Wenn der Empfang schlecht ist, schließen Sie einen einzelnen Außendraht mit Vinylummantelung (gehört zum Lieferumfang) an die Anschlussklemme AM EXT an (Die MW-Rahmenantenne braucht nicht demontiert zu werden).

Anschließen der Lautsprecher

Sie können folgende Lautsprecher an den Receiver anschließen:

Zwei Frontlautsprecherpaare für die normale Stereowiedergabe. - Ein Surround-Lautsprecherpaar für die Raumklangwiedergabe. - Einen hinteren Surround-Lautsprecher oder ein hinteres Surround-Lautsprecherpaar zur Reproduktion eines effektiveren Surround-Effekts. - Einen Mittellautsprecher, um die menschliche Stimme zu betonen. - Einen Subwoofer zur Verstärkung der Bassfrequenzen.

ACHTUNG:

Verwenden Sie Lautsprecher mit der SPEAKER IMPEDANCE (Lautsprecherimpedanz), die an den Lautsprecheranschlüssen angegeben ist.

• Wenn Sie sowohl an die FRONT SPEAKERS ① als auch an die FRONT SPEAKERS ② Buchsen Geräte anschließen, verwenden Sie Lautsprecher mit einem Widerstand von 16 Ω bis 32 Ω.
• Wenn Sie entweder an die FRONT SPEAKERS ① oder an die FRONT SPEAKERS ② Buchsen Geräte anschließen, verwenden Sie Lautsprecher mit einem Widerstand von 8 Ω bis 16 Ω.

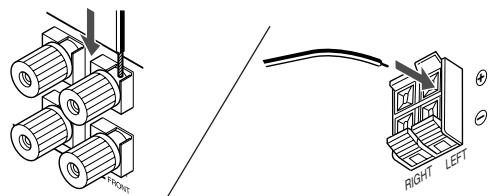

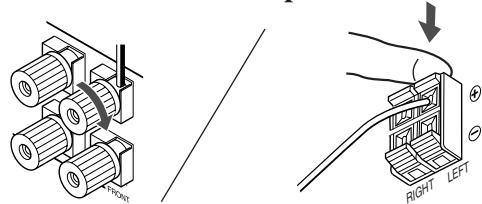

Standardanschlussverfahren

1 Isolieren Sie die beiden Enden des Lautsprechersignalkabels ab (gehört nicht zum Lieferumfang).

2 Öffnen Sie den Lautsprecheranschluss.

3 Führen Sie das Lautsprechersignalkabel ein.

4 Schließen Sie den Lautsprecheranschluss.

Verbinden Sie bei jedem Lautsprecher (mit Ausnahme des Subwoofers) die Klemmen (+) und (-) auf der Rückseite des Receivers mit den Klemmen (+) und (-), die an den Lautsprechern gekennzeichnet sind.

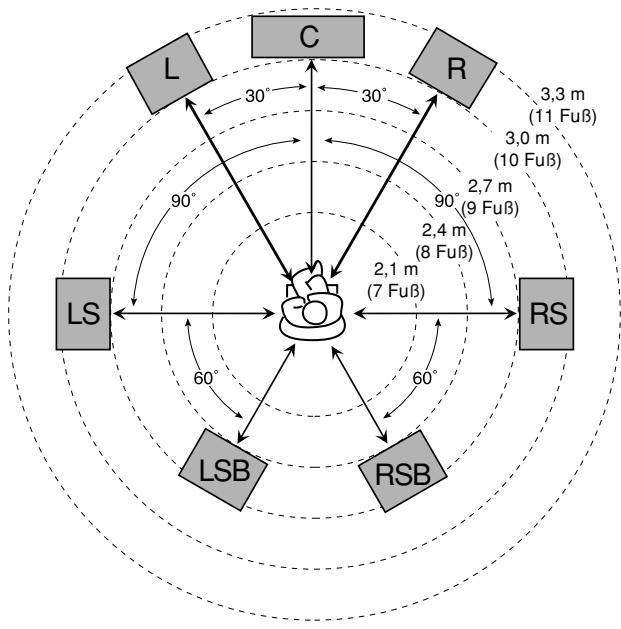

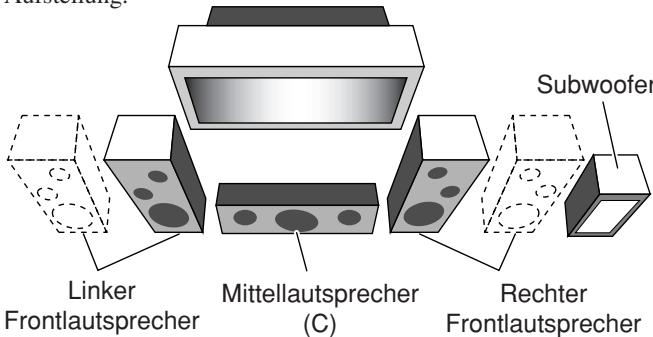

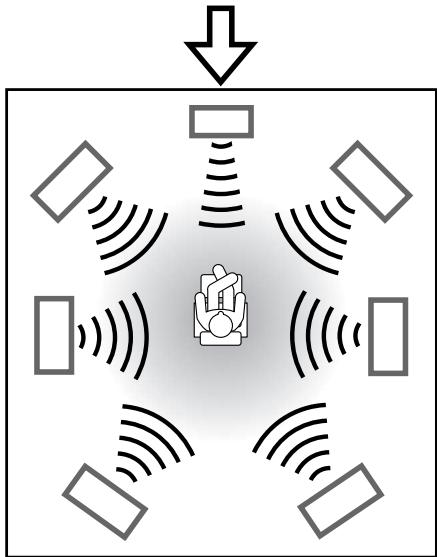

Lautsprecher-Platzierung

Die ideale Lautsprecher-Platzierung hängt von den Bedingungen in Ihrem Raum ab. Das folgende Diagramm zeigt die empfohlene Aufstellung.

(L)

Linker Surround-Lautsprecher (LS)

(R) Rechter Surround-Lautsprecher (RS)

Hinterer Surround-Lautsprecher (LSB/RSB)

• Die Buchsen auf der Geräterückseite von RX-8032VSL werden zur Erklärung verwendet.

Wenn Sie nur hintere Surround-Lautsprecher verwenden, schließen Sie das Kabel an den RIGHT-Anschluss und das Kabel an den LEFT-Anschluss an.

SINGLEUSE Siehe Bedienungsanleitung für den Anschluss

Surround-Lautsprecher rechts/links WICHTIG: Stellen Sie nach dem Anschluss der Lautsprecher die Lautsprecher-Installationsinformationen ein. Sie können die Einstellungen für die Lautsprecher-Installationsinformationen mit Quick Speaker Setup auf einfache Weise einrichten (siehe Seite 27). - Für den bestmöglichen Surround/DSP-Effekt, siehe „Einstellen der Lautsprecher“ auf Seite 29.

Anschließen des Subwoofers

1. Sie können die Bassfrequenzen verstärken, indem Sie einen Subwoofer anschließen.
2. Schließen Sie die Eingangsbuchse eines aktiven Subwoofers an der Geräterückseite mit einem Cinch-Kabel (nicht mitgeliefert) an.

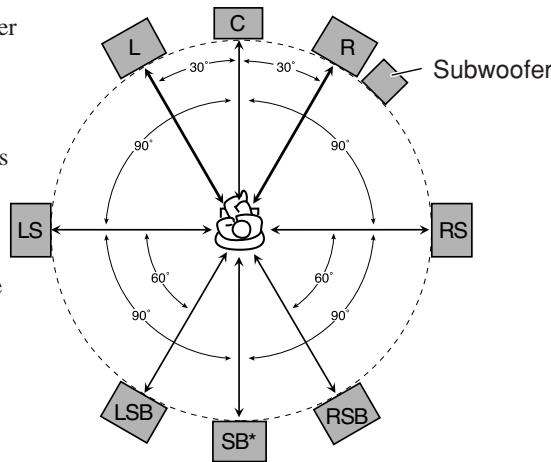

Platzierung der Lautsprecher

Frontlautsprecher und Mittellautsprecher

• Platzieren Sie die Laufsprecher (Position der mittleren Laufsprecherboxen) auf der gewünschten Höhe vom Boden entfernt.
• Platzieren Sie die Laufsprecher so, dass sie auf den Zuhörer gerichtet sind.

Surround- und hintere Surround-Lautsprecher

• Platzieren Sie diese Lautsprecher so, dass sie 1 Meter über dem Ohr des Zuhörers liegen.
• Die Lautsprecher sollten nach unten auf den Zuhörer weisen.

Subwoofer

• Der Subwoofer kann an einem beliebigen Ort aufgestellt werden, da die Ausgabe des Bassklangs richtungsunabhängig ist. Gewöhnlich wird er vor dem Hörer aufgestellt.

Hinweis:

Die ideale Lautsprecher-Positionierung erfordert, dass alle Lautsprecher im gleichen Abstand zum Zuhörer platziert sind. Da diese Voraussetzung jedoch an manchen Orten nicht immer zu erfüllen ist, kann dieses Gerät die Verzögerungszeit anpassen, so dass die Klänge den Zuhörer über alle Lautsprecher gleichzeitig erreichen. (Siehe Seite 30).

* Wenn ein hinterer Surround-Lautsprecher angeschlossen ist.

Verbessern des Audiosystems —Nur für RX-8032VSL

Sie können diesen Receiver als Vorverstärker (Steuerverstärker) verwenden, wenn Sie an den Buchsen PRE OUT auf der Rückseite über Cinchkabel (gehört nicht zum Lieferumfang) Endverstärker anschließen. - Schließen Sie den weißen Stecker an die linke Audiobuchse und den roten Stecker an die rechte Audiobuchse an.

Hinweis:

Wenn Sie einen hinteren Surround-Lautsprecher anschließen, schließen Sie diesen an die Buchse für den linken hinteren Surround-Lautsprecher (PREOUT, SURR BACK L) an.

Anschließen von Audio-/Videokomponenten

Wenn Sie einzelne Komponenten anschließen, sollen Sie auch die für diese Geräte bestimmten Bedienungsanleitungen durchlesen.

Analoge Anschlüsse

Wenn Ihre Audiokomponenten mit digitalen Audioausgängen ausgestattet sind, schließen Sie diese für eine bessere Klangqualität mit Digitalkabeln an (siehe „Digitalanschluss“ auf Seite 16).

Anschließen von Audiokomponenten

Verwenden Sie Kabel mit Cinchsteckern (gehören nicht zum Lieferumfang).

• Schließen Sie den weißen Stecker an die linke Audiobuchse und den roten Stecker an die rechte Audiobuchse an.

Wenn Ihre Audiokomponenten über eine COMPU LINK-Buchse verfügen, finden Sie weitere Informationen auf Seite 43 bezüglich des Anschlusses und des COMPU LINK Fernbedienungssystems.

ACHTUNG:

Wenn Sie ein Gerät zur Klangverbesserung, wie z. B. einen Equalizer, zwischen die Quellenkomponenten und diesen Receiver schalten, klingt die Wiedergabe über diesen Receiver möglicherweise verzerrt.

Plattenspieler

Drücken Sie auf die Taste PHONO, um nach dem Anschluss einen Ton zu hören.

Hinweis:

Dieser Anschluss ist für Plattenspieler mit einem MM-Tonkopf (Moving Magnet) gedacht.

Alle Plattenspieler mit Tonabnehmersystemen, die über einen geringen Ausgangssignalpegel verfügen, wie z. B. ein elektrodynamisches Tonabnehmersystem (Moving Coil-System), müssen über einen im Handel erhältlichen Vorverstärker oder Aufwärtstransformator an den Receiver angeschlossen werden. Bei direktem Anschluss an den Receiver erzielen Sie möglicherweise nur eine unzureichende Lautstärke.

CD-Spieler

Drücken Sie die Taste CD, um nach dem Anschluss einen Ton zu hören.

RX-8032VSL/RX-7032VSL

Cassettendeck

Drücken Sie die Taste TAPE/MD (für RX-8032VSL) oder TAPE/CDR (für RX-7032VSL), um nach dem Anschluss einen Ton zu hören.

Für RX-8032VSL

Sie können entweder ein Cassettendeck oder einen MD-Recorder an die Buchsen TAPE/MD anschließen. Informationen für den Anschluss eines MD-Recorders finden Sie auf Seite 13.

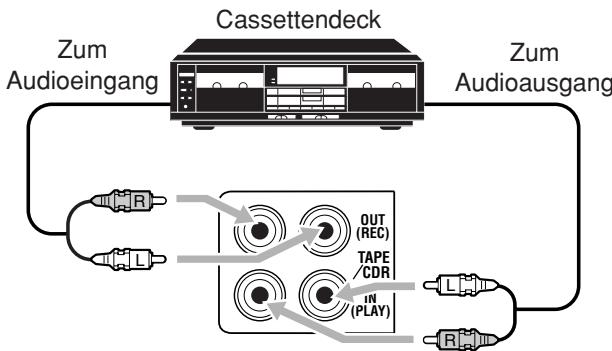

Für RX-7032VSL

Sie können entweder ein Cassettendeck oder einen CD-Recorder an die TAPE/CDR-Buchsen anschließen. Informationen für den Anschluss eines CD-Recorders an die TAPE/CDR-Buchsen finden Sie in der rechten Spalte.

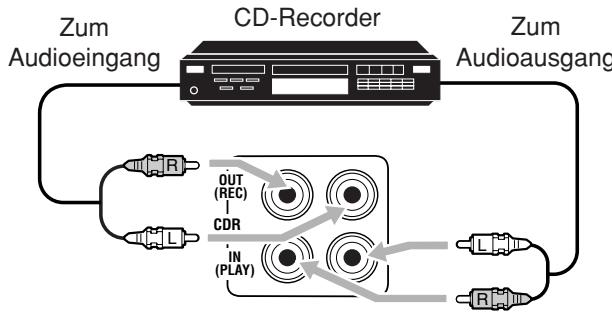

CD-Recorder

Drücken Sie die Taste CDR (für RX-8032VSL) oder TAPE/CDR (für RX-7032VSL), um nach dem Anschluss einen Ton zu hören.

Für RX-8032VSL

Für RX-7032VSL

Sie können entweder einen CD-Recorder oder ein Cassettendeck an die TAPE/CDR-Buchsen anschließen. Informationen für den Anschluss eines Cassettendecks an die TAPE/CDR-Buchsen finden Sie in der linken Spalte.

Hinweis:

Für RX-7032VSL: Wenn Sie einen CD-Recorder an die TAPE/CDR-Buchsen anschließen, müssen Sie den Signalquellennamen auf „CDR“ ändern, damit CDR auf dem Display angezeigt wird, wenn dies als Signalquelle ausgewählt wird. Weitere Informationen finden Sie auf Seite 21.

MD-Recorder

Drücken Sie die Taste TAPE/MD (für RX-8032VSL) oder TAPE/CDR (für RX-7032VSL), um nach dem Anschluss einen Ton zu hören.

Für RX-8032VSL

Sie können entweder einen MD-Recorder oder ein Cassettendeck an die Buchsen TAPE/MD anschließen. Für den Anschluss eines Cassettendecks lesen Sie Seite 12.

Hinweis:

Wenn Sie einen MD-Recorder an die Buchsen TAPE/MD anschließen, schalten Sie den Namen der Signalquelle, die im Display angezeigt wird, wenn eine Signalquelle ausgewählt wird, auf „MD“. Auf Seite 21 finden Sie hierzu weitere Informationen.

Für RX-7032VSL

Sie können einen MD-Recorder an die TAPE/CDR-Buchsen anschließen, wenn diese nicht für den Anschluss anderer Komponenten, wie z. B. ein Cassettendeck oder einen CD-Recorder, verwendet werden. Informationen für den Anschluss eines MD-Recorders an die TAPE/CDR-Buchsen finden Sie auf Seite 12.

• Obwohl Ihr JVC MD-Recorder mit dem COMPU LINK-Fernbedienungssystem ausgestattet ist, können Sie das COMPU LINK-Fernbedienungssystem nicht zur Bedienung Ihres MD-Recorders verwenden.

Anschließen von Videokomponenten

Verwenden Sie Kabel mit Cinchsteckern (gehört nicht zum Lieferumfang).

Schließen Sie den weißen Stecker an die linke Audiobuchse, den roten Stecker an die rechte Audiobuchse und den gelben Stecker an die Videobuchse an.

• Wenn Ihre Videokomponenten über S-Video-(Y/C-Trennung) und/oder über Komponentenvideo-Anschlüsse (Y, PB, PR) verfügen, schließen Sie diese mit einem S-Videokabel (nicht mitgeliefert) und/oder Komponentenvideokabel (nicht mitgeliefert) an. Durch Verwendung dieser Anschlüsse erhalten Sie in folgender Reihenfolge eine bessere Bildqualität—Komponentenvideo > S-Video > FBAS-Video.

WICHTIG:

Dieser Receiver ist mit den folgenden Videobuchsen ausgestattet—FBAS-Video-, S-Video- und Komponentenvideobuchsen (nur für RX-8032VSL). Sie können eine der drei Buchsen verwenden, um eine Videokomponente anzuschließen.

Die Videosignale werden immer nur über die

Videoausgangsbuchsen des gleichen Typs ausgegeben.

Wenn also eine Aufnahmevideokomponente und eine Wiedergabekomponente an den Receiver über Videobuchsen unterschiedlichen Typs angeschlossen sind, kann kein Bild aufgezeichnet werden. Des Weiteren wird kein Wiedergabebild auf dem Fernsehgerät ausgegeben, wenn das Fernsehgerät und eine Wiedergabe-Videokomponente an den Receiver an Videobuchsen unterschiedlichen Typs angeschlossen sind.

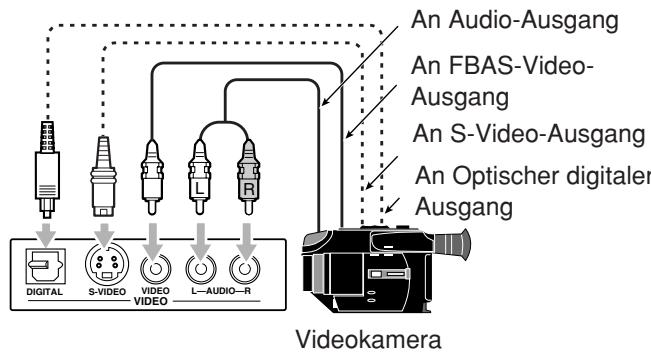

Videokamera

Drücken Sie die Taste Video, um nach dem Anschluss einen Ton zu hören.

Die VIDEO-Eingangsbuchsen auf der Frontplatte (hinter der Frontklappe) sind äußerst praktisch, wenn Sie Komponenten häufig anschließen und wieder trennen.

Verwendung der digitalen Eingangsbuchse

Wählen Sie die korrekte digitale Eingangs-Betriebsart.

Weitere Informationen finden Sie unter „Auswählen des Analog- oder Digitaleingangsmodus“ auf Seite 19.

Videorecorder

Drücken Sie die Taste VCR 1 oder VCR 2 (für RX-8032VSL) oder VCR (für RX-7032VSL), um nach dem Anschluss einen Ton zu hören.

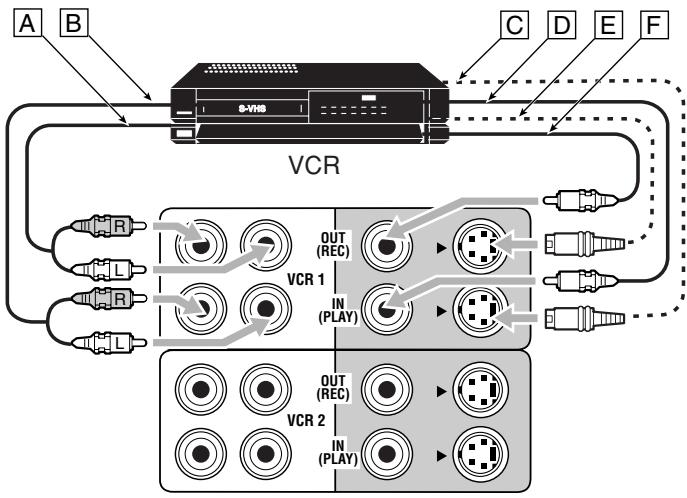

Für RX-8032VSL

Sie können zwei Videorecorder anschließen—einen an die VCR 1-Buchsen und einen an die VCR 2-Buchsen.

RX-8032VSL

An Audio-Eingang An Audio-Ausgang An S-Video-Ausgang An FBAS-Video-Ausgang An S-Video-Eingang An FBAS-Video-Eingang

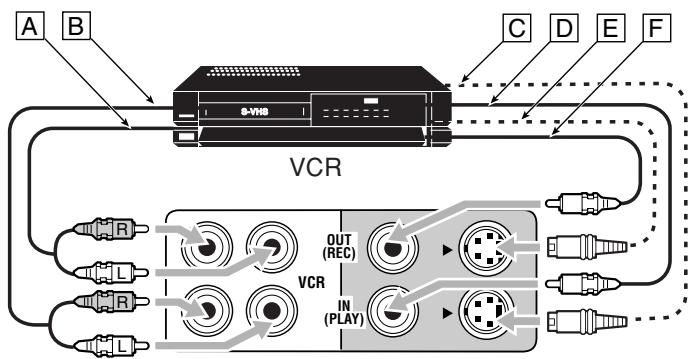

Für RX-7032VSL

RX-7032VSL

An Audio-Eingang, An Audio-Ausgang, C An S-Video-Ausgang, An FBAS-Video-Ausgang, E An S-Video-Eingang, An FBAS-Video-Eingang

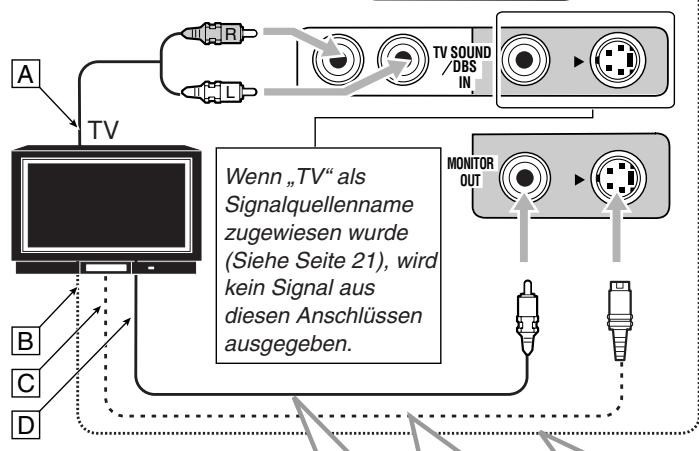

Fernsehgerät und/oder DBS-Tuner

Drücken Sie die Taste TV SOUND/DBS (oder TV/DBS auf der Fernbedienung), um nach dem Anschluss einen Ton zu hören.

RX-8032VSL/RX-7032VSL

Schließen Sie das Fernsehgerät an die dafür vorgesehenen Buchsen MONITOR OUT an, um das Wiedergabebild der angeschlossenen Video-Komponenten zu sehen.

An Audio-Ausgang, An Componenten-Video-Eingang (Nur für RX-8032VSL), An S-Video-Eingang, An FBAS-Video-Eingang

RX-8032VSL/RX-7032VSL

An Audio-Ausgang, An Komponenten-Video-Ausgang (Nur für RX-8032VSL), C An S-Video-Ausgang, An FBAS-Video-Ausgang

Hinweis:

Wenn Sie einen DBS-Tuner an die Buchsen TV SOUND/DBS IN anschließen, ändern Sie den Namen der Signalquelle, die im Display für die Signalquelle angezeigt wird, in „DBS". Andernfalls können Sie kein Bild vom DBS-Tuner sehen. Weitere Informationen finden Sie auf Seite 21.

DVD-Spieler

• Anschließen eines DVD-Spielers über Stereobuchsen:

Drücken Sie die Taste DVD, um nach dem Anschluss einen Ton zu hören.

RX-8032VSL/RX-7032VSL

An Komponenten-Video-Ausgang (nur für RX-8032VSL) An S-Video-Ausgang An FBAS-Video-Ausgang An linken/rechten Audio-Ausgang Frontkanal (oder ggf. an gemischten Audioausgang)

• Anschließen eines DVD-Spielers über die analogen diskreten Ausgangsbuchsen (5,1-Kanal-Wiedergabe):

Drücken Sie die Taste DVD MULTI, um nach dem Anschluss einen Ton zu hören.

RX-8032VSL/RX-7032VSL

An Komponenten-Video-Ausgang (nur für RX-8032VSL) An Subwoofer-Ausgang An Audio-Ausgang Center-Kanal An S-Video-Ausgang An FBAS-Video-Ausgang An linken/rechten Audio-Ausgang Frontkanal An linken/rechten Audio-Ausgang Surround-Kanal

Digitale Anschlüsse

Dieser Receiver ist mit vier DIGITAL IN Anschlüssen ausgestattet – einem digitalen Koaxialanschluss und drei digitalen optischen Anschlüssen – und einem DIGITAL OUT (optischen) Anschluss auf der Geräterückseite.

• Für RX-8032VSL: Einen weiteren digitalen optischen Eingang finden Sie auf der Frontplatte (siehe Seite 13).

WICHTIG:

• Wenn Sie einen DVD-Spieler, einen digitalen TV-Tuner oder einen DBS-Tuner an die digitalen Buchsen anschließen, müssen Sie das jeweilige Gerät auch an die Videobuchse auf der Rückseite des Geräts anschließen. Ohne Anschluss an die Videobuchse kann kein Bild angezeigt werden.
• Nach dem Anschluss der obigen Komponenten an die Anschlüsse DIGITAL IN, stellen Sie ggf. Folgendes richtig ein.
• Geben Sie die Einstellungen der Eingänge richtig ein. Einzelheiten finden Sie unter „Einstellen der digitalen externen Eingangsgeräte“ auf Seite 31.
• Wählen Sie den richtigen digitalen Eingangsbetrieb. Weitere Informationen finden Sie unter „Auswählen des Analog- oder Digitaleingangsmodus" auf Seite 19.

Digitaleingang

Sie können alle digitalen Komponenten anschließen, die über koaxiale oder optische digitale Ausgänge verfügen.

Digitales Koaxialkabel (gehört nicht zum Lieferumfang) zur Verbindung von digitalen Koaxialanschlüssen

Digitales Lichtwellenleiterkabel (gehört nicht zum Lieferumfang) zur Verbindung von digitalen optischen Anschlüssen

Wenn die Komponente über einen koaxialen Digitalausgang verfügt, schließen Sie sie an den Anschluss DIGITAL 1 (DVD) mit Hilfe eines koaxialen Digitalkabels an (gehört nicht zum Lieferumfang).

Wenn die Komponente über einen optischen Digitalausgang verfügt, schließen Sie sie an den Anschluss DIGITAL 2 (CD), DIGITAL 3 (TV) oder DIGITAL 4 (CDR) mit Hilfe eines optischen Digitalkabels an (gehört nicht zum Lieferumfang).

Ehe Sie ein optisches Digitalkabel anschließen, ziehen Sie den Schutzstecker ab.

DIGITAL IN DIGITAL 1 (DVD)

DIGITAL 2 (CD)

DIGITAL 3 (TV)

DIGITAL 4 (CDR)

Digitaler Ausgang

Sie können alle digitalen Komponenten anschließen, die über eine optisch-digitale Eingangsbuchse verfügen.

Digitales Lichtwellenleiterkabel (gehört nicht zum Lieferumfang) zur Verbindung von digitalen optischen Anschlüssen

Wenn das digitale Aufnahmegerät, z.B. ein MD-Recorder und CD-Recorder, mit einem digitalen Eingang ausgestattet ist und dieser Eingang mit dem Ausgang DIGITAL OUT verbunden wird, können Digital-Digital-Aufnahmen durchgeführt werden.

Hinweis:

Das Format des digitalen Ausgangssignals, das an den Anschluss DIGITAL OUT geleitet wird, entspricht dem Format des Eingangssignals. Wenn also das Eingangssignal im DTS Digital Surround-Format vorliegt, weist auch das Ausgangssignal das DTS Digital Surround-Format auf.

Anschließen des Netzkabels

Bevor Sie den Receiver an eine Netzsteckdose anschließen, vergewissern Sie sich, dass Sie alle Anschlüsse vorgenommen haben.

Verbinden Sie das Netzkabel mit einer Netzsteckdose.

Achten Sie darauf, dass das Netzkabel nicht mit den Anschlusskabeln und dem Antennenkabel in Berührung kommt. Wir empfehlen Ihnen, ein Koaxialkabel zu verwenden, um die Antenne anzuschließen, da es gut gegen Störungen abgeschirmt ist.

Hinweis:

Benutzerdefinierte Einstellungen, wie beispielsweise gespeicherte Sender und Klangeinstellungen, können in den folgenden Fällen innerhalb weniger Tage gelöscht werden:

• Das Netzkabel wird abgezogen. Die Stromversorgung fällt aus.

ACHTUNG:

• Berühren Sie das Netzkabel nicht mit nassen Händen.
• Ziehen Sie nicht am Netzkabel, um den Receiver vom Netz zu trennen. Wenn Sie den Receiver vom Netz abtrennen wollen, halten Sie stets den Stecker selbst, und drücken Sie beim Abziehen gegen die Steckdose, um das Kabel nicht zu beschädigen.

Hinweise:

• Im Versandzustand ab Werk können die Anschlüsse DIGITAL IN als digitale Eingänge für die folgenden Geräte benutzt werden:
• DIGITAL 1 (koaxial): Für DVD-Spieler
• DIGITAL 2 (optisch): Für CD-Spieler - DIGITAL 3 (optisch): Für digitalen TV-Tuner
• DIGITAL 4 (optisch): Für CD-Recorder
• Wenn Sie den CD-Spieler oder CD-Recorder (oder MD-Recorder: nur für RX-8032VSL) mit dem COMPU LINK-Fernbedienungssystem bedienen möchten, schreiben Sie ebenfalls die Zielkomponente an (Siehe „Analoge Anschlüsse“ auf Seiten 12 und 13).

Die folgenden Vorgänge werden im allgemeinen ausgeführt, wenn Sie eine Signalquelle wiedergeben sollen.

Die folgenden Bedienschritte werden mit den Tasten auf der Frontplatte beschrieben.

Für die gleichen Funktionen können Sie auch die Tasten auf der Fernbedienung verwenden, wenn diese gleich oder ähnlich bezeichnet sind.

Allgemeine Bedienung

1 Schalten Sie das Gerät ein.

• Sehen Sie hierzu „Einschalten der Stromversorgung“ weiter unten auf dieser Seite.

2 Wählen Sie die Signalquelle aus.

• Sehen Sie hierzu „Auswählen der Wiedergabesignalquelle“ auf der rechten Seite.

3 Stellen Sie die Lautstärke ein.

• Sehen Sie „Einstellen der Lautstärke“ auf Seite 18.

4 Wählen Sie die Surround- oder DSP-Modi aus.

• Sehen Sie „Aktivieren der Surround-Modi“ (Seite 39) und „Aktivieren der DSP-Modi“ (Seite 41).

Einschalten der Stromversorgung

Drücken Sie die Taste \(\mathcal{O} / \mathbb{I}\) STANDBY/ON (oder AUDIO \(\mathcal{O} / \mathbb{I}\) auf der Fernbedienung).

Die Anzeige STANDBY schaltet sich aus. Der Name der aktiven Signalquelle und der Surround-/DSP-Modus werden im Display angezeigt.

Der Name der aktiven Signalquelle und der Surround-/DSP-Modus werden angezeigt.

Der aktuell eingestellte Lautstärkepegel wird angezeigt.

Um das Gerät auszuschalten (Bereitschaftsmodus),

drücken Sie erneut \(\mathcal{O} / I\) STANDBY/ON (oder AUDIO \(\mathcal{O} / I\) auf der Fernbedienung).

Die Anzeige STANDBY schaltet sich ein.

Hinweis:

Im Bereitschaftsmodus wird eine keine Strommenge verbraucht.

Wenn Sie die Stromversorgung vollständig ausschalten sollen,

ziehen Sie das Netzkabel aus.

Auswählen der Wiedergabesignale

Drücken Sie eine der Tasten, mit denen Sie die Signalquelle direkt wählen können.

• Der Name der ausgewählten Signalquelle und der zuvor ausgewählte Surround-/DSP-Modus werden ebenfalls im Display angezeigt.

Der Name der ausgewählten Signalquelle und der aktive Surround-/DSP-Modus werden angezeigt.

Für RX-8032VSL

Am Gerät

• Die entsprechende Signalquellenlampe leuchtet auf (z.B., wenn DVD als Signalquelle ausgewählt wird).

Auf der Fernbedienung

Für RX-7032VSL

Am Gerät

Auf der Fernbedienung

Hinweise:

• Für RX-8032VSL: Wenn Sie ein MD-Recorder (an die Buchsen TAPE/MD IN) und einen DBS-Tuner (an die Buchsen TV SOUND/DBS IN) anschließen, ändern Sie den Namen der Signalquelle, die im Display angezeigt wird. Weitere Informationen finden Sie auf Seite 21.
• Für RX-7032VSL: Wenn Sie ein CD-Recorder (an die Buchsen TAPE/CDR IN) und einen DBS-Tuner (an die Buchsen TV SOUND/DBS IN) anschließen, ändern Sie den Namen der Signalquelle, die im Display angezeigt wird. Weitere Informationen finden Sie auf Seite 21.

Signal- und Lautsprecheranzeigen im Display

Durch Überprüfen der folgenden Anzeigen können Sie auf einfache Art und Weise bestätigen, welche Lautsprecher Sie aktivieren und welche Signalquellen vom Receiver wiedergegeben werden.

Lautsprecheranzeigen

SUBWFR

Signalanzeigen

LC R

LFE

LS S RS

SB

Welche Lautsprecher-Anzeige aufleuchtet, hängt von der Einstellung der Lautsprecher ab (weitere Informationen finden Sie unter „Einstellen der Lautsprecher“ auf Seite 29).

• Die Rahmen der Anzeigen „L“, „C“, „R“, „LS“, „RS“ und „SB“ leuchten, wenn die entsprechenden Lautsprecher auf „LARGE“ oder „SMALL“ eingestellt sind und wenn der Lautsprecher für die gegenwärtig gewählte Surround-/DSP-Betriebsart benötigt wird.
• Leuchtet, wenn „SUBWOOFER“ auf „YES“ [SUBWFR] eingestellt ist (siehe Seite 29).
• Die drei Rahmen in der Reihe „SB“ werden nicht zur gleichen Zeit verwendet. Wenn „SBACK OUT“ auf „2SP“ eingestellt ist, werden die linken und rechten verwendet. Wenn es auf „1SPK“ eingestellt ist, wird der mittlere verwendet (siehe Seite 29).

Die Signalanzeigen leuchten auf, um die eingehenden Signale anzuzeigen.

L: Der Digitaleingang ist aktiviert: Leuchtet, wenn ein Signal für den linken Kanal eingeht. - Der Analogeingang ist aktiviert: Leuchtet immer. R: Der Digitaleingang ist aktiviert: Leuchtet, wenn ein Signal für den rechten Kanal eingeht. - Der Analogeingang ist aktiviert: Leuchtet immer. C: Leuchtet, wenn ein Signal für den Mittelkanal eingeht. LFE: Leuchtet, wenn ein Signal für den LFE-Kanal eingeht. LS: Leuchtet, wenn ein Signal für den linken Surround-Kanal eingeht. RS: Leuchtet, wenn ein Signal für den rechten Surround-Kanal eingeht. S: Leuchtet, wenn ein Monosignal für den Surround-Kanal eingeht. SB: Leuchtet, wenn ein Signal für den hinteren Surround-Kanal eingeht.

Hinweis:

(L“, C“, R“, LFE“, LS“ und RS“ leuchten auf, wenn „DVD MULTI“ als Signalquelle gewählt ist.

Erklärung der Lautsprecher- und Signalquellenanzeigen

c

SUBWFR

SB

Bsp. Es kommt kein Ton aus dem Mittellautsprecher und den hinteren Surround-Lautsprechern, obwohl der Receiver die Signale für den Mittelkanal und den hinteren Surround-Kanal empfängt.

Auswählen verschiedener Signalquellen für Bild und Ton

Sie können das Bild einer Videokomponente und gleichzeitig den Ton einer Audioquelle wiedergeben.

• Sobald Sie eine Videoquelle ausgewählt haben, werden die Bilder der ausgewählten Signalquelle an das Fernsehgerät übertragen, solange bis Sie eine andere Videoquelle auswählen.

Drücken Sie eine der Audio-Signalquellenauswahltasten, während ein Bild einer Videokomponente, wie z. B. eines Videorecorders oder DVD-Spielers usw., wiedergegeben wird.

Für RX-8032VSL

Am Gerät

Für RX-7032VSL

Am Gerät

Auf der Fernbedienung

Auf der Fernbedienung

Hinweis:

Für RX-8032VSL: Wenn die Bildwiedergabe über die COMPONENT Video-Buchsen erfolgt, kann diese Funktion nicht verwendet werden.

Einstellen der Lautstärke

Auf der Frontplatte:

Um die Lautstärke anzuheben, drehen Sie den Regler MASTER VOLUME im Uhrzeigersinn.

Um die Lautstärke abzusenken, drehen Sie ihn entgegen dem Uhrzeigersinn.

Auf der Fernbedienung:

Um die Lautstärke anzuheben, drücken Sie VOLUME+. Um die Lautstärke abzusenken, drücken Sie VOLUME-.

ACHTUNG:

Stellen Sie die Lautstärke immer auf einen geringen Pegel ein, ehe Sie eine Signalquelle wiedergeben. Wenn die Lautstärke auf einen hohen Pegel eingestellt ist, kann der plötzlich einsetzende Druck der Schallenergie Ihr Hörvermögen und/oder Ihre Lautsprecher dauerhaft schädigen.

Hinweise:

• Der Lautstärkepegel kann im Bereich zwischen „0“ (Minimum) und „70“ (Maximum) eingestellt werden.
• Wenn der Eintastenbetrieb (One Touch Operation) auf „ON“ gesetzt wird (siehe Seite 32), brauchen Sie die Lautstärke nicht einzustellen, wenn Sie die Signalquelle wechseln. Der gespeicherte Lautstärkepegel wird automatisch eingestellt.

Aktivieren der Frontlautsprecher

Wenn zwei Frontlautsprecherpaare an den Receiver angeschlossen sind, können Sie wählen, welches Paar Sie verwenden wollen.

Um die an den FRONT SPEAKERS ① angeschlossenen Lautsprecher zu benutzen, drücken Sie SPEAKERS ON/OFF 1, so dass die Anzeige SPEAKERS 1 auf dem Display aufleuchtet. Stellen Sie sicher, dass SPEAKERS 2 nicht auf dem Display angezeigt wird.

Um die an den FRONT SPEAKERS ② angeschlossenen Lautsprecher zu benutzen, drücken Sie SPEAKERS ON/OFF 2, so dass die Anzeige SPEAKERS 2 auf dem Display aufleuchtet. Stellen Sie sicher, dass SPEAKERS 1 nicht auf dem Display angezeigt wird.

Um beide Lautsprecherpaare zu benutzen, drücken Sie SPEAKERS ON/OFF 1 und SPEAKERS ON/OFF 2, so dass die Anzeigen SPEAKERS 1/2 auf dem Display aufleuchten.

Um beide Lautsprecherpaare zu deaktivieren, drücken Sie SPEAKERS ON/OFF 1 und SPEAKERS ON/OFF 2, so dass die Anzeigen SPEAKERS 1/2 nicht auf dem Display aufleuchten. Die Anzeige HEADPHONE leuchtet, und „HEADPHONE“ wird im Display angezeigt.

• Nach Einschalten der Lautsprecher werden der zuvor ausgewählte Surround- und DSP-Modus aktiviert.

Wiedergabe nur über Kopfhörer:

Beide Frontlautsprecher deaktivieren und Kopfhörer an die PHONES-Buchse anschließen.

Sie können Klangeffekte über die Kopfhörer genießen, wenn der Surround- oder DSP-Modus aktiviert ist—3D HEADPHONE (3D PHONE)-Modus.

• „3D H PHONE“ wird auf dem Display angezeigt und die Anzeigeleuchten für DSP und HEADPHONE leuchten auf dem Display auf. (Weitere Informationen finden Sie auf Seite 38.)

Hinweis:

Wenn Sie „DVD MULTI" als Signalquelle oder einen Surround-/DSP-Modus auswählen, durch den die Mittel- oder Surround-Lautsprecher aktiviert werden, können Sie nur ein Lautsprecherpaar anschließen.

ACHTUNG:

Achten Sie darauf, die Lautstärke abzusenken:

• Bevor ein Kopfhörer angeschlossen oder aufgesetzt wird, da eine hohe Lautstärke Ihr Hörvermögen und auch den Kopfhörer schädigen kann.
• Bevor Lautsprecher erneut eingeschaltet werden, da die hohe Lautstärke über die Lautsprecher ausgegeben werden kann.

Aktivieren und Einstellen des Subwoofer Klangs

Sie können die Subwoofer-Wiedergabe deaktivieren, auch wenn ein Subwoofer angeschlossen ist und die Einstellung „YES“ unter „SUB WOOFER“ aktiviert wurde (siehe Seite 29). Diese Einstellung ist praktisch, wenn Sie spät nachts den Surround-Klang genießen möchten.

Drücken Sie die Taste SUBWOOFER OUT ON/OFF, um die Subwoofer-Wiedergabe zu deaktivieren.

Wenn Sie diese Taste wiederholt drücken, wird die Subwoofer-Wiedergabe deaktiviert („SUBWFR OFF“) oder aktiviert („SUBWFR ON“).

• Wenn der Subwoofer-Ausgang aktiviert wird, kann der Subwoofer-Ausgangspegel mit der Fernbedienung eingestellt werden.

1. Drücken Sie die Taste SOUND. 2. Drücken Sie die Taste SUBWOOFER. 3. Drücken Sie die Taste LEVEL + oder -, um den Ausgangspegel (-10 dB bis +10 dB) einzustellen.

Hinweis:

Der Subwoofer-Ausgang kann nicht deaktiviert werden, wenn die Frontlautsprecher bei der Lautsprechergrundeinstellung (siehe Seite 29) oder im Lautsprecher-Schnellsetup (siehe Seite 27) auf „SMALL“ eingestellt wurden.

Auswählen des Analog- oder Digitaleingangsmodus

Wenn Sie eine Digitalkomponente an eine Digitalbuchse angeschlossen haben (siehe Seite 16), wählen Sie die digitale Eingangsbetriebsart aus.

Bevor Sie beginnen, beachten Sie Folgendes: Die Einstellung für den Digitaleingang sollte für die Signalquelle, für die Sie den digitalen Eingangsmodus auswählen möchten, korrekt durchgeführt werden (siehe „Einstellen der digitalen externen Eingangsgeräte“ auf den Seiten 31 und 32).

1. Drücken Sie eine der Signalquellentasten, für die Sie den Eingangsmodus ändern möchten.

Für RX-8032VSL: DVD, VIDEO, TV (SOUND)/DBS, CD, CDR oder TAPE/MD* Für RX-7032VSL: DVD, TV (SOUND)/DBS, CD oder TAPE/CDR*

• Der digitale Eingangsmodus kann nicht verwendet werden, wenn „TAPE“ als Signalquelle ausgewählt wird. Siehe „Ändern der Bezeichnung der Signalquelle“ auf Seite 21 bezüglich des Änderns des Signalquellennamens.

Fortsetzung auf der nächsten Seite

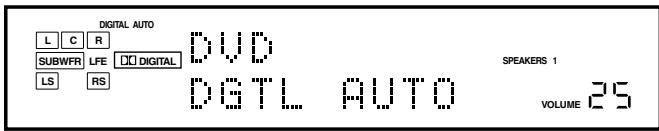

2. Drücken Sie die Taste INPUT DIGITAL (oder ANALOG/DIGITAL INPUT auf der Fernbedienung), um „DGTL AUTO“ auszuwählen. Die DIGITAL AUTO Anzeige leuchtet auf dem Display auf.

• Wenn Sie „DGTL AUTO“ auswählen, wird mit Hilfe der folgenden Anzeigen das digitale Signalformat des Eingangssignals angezeigt.

LINEARPCM

: Leuchtet, wenn lineare PCM-Signale eingespeist werden.

DIGITAL

: Leuchtet, wenn Dolby Digital- oder Dolby Digital EX-Signale eingespeist werden.

dts

: Leuchtet, wenn DTS- oder DTS-ES-Signale eingespeist werden.

Wenn keine der Anzeigen im Display leuchtet, wird das digitale Signalformat der eingehenden Signale vom Receiver nicht erkannt.

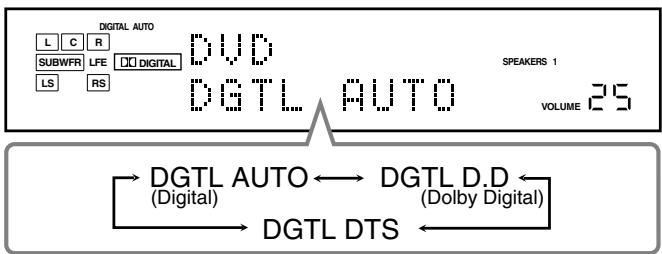

Bei der Wiedergabe einer im Dolby Digital- oder DTS Surround-Format codierten Software können folgende Symptome auftreten:

• Zu Beginn erfolgt keine Tonwiedergabe.
• Beim Durchsuchen oder Überspringen von Kapiteln oder Titeln treten Störgeräusche auf.

In diesem Fall drücken Sie wiederholt die Taste INPUT DIGITAL, um „DGTL D.D“ oder „DGTL DTS“ auszuwählen.

• Wiederholtes Drücken der Taste INPUT DIGITAL ändert den Eingangsmodus wie folgt:

Wenn Sie „DGTL D.D“ oder „DGTL DTS“ auswählen, erlischt die Anzeige AUTO, und die Anzeige für das jeweilige digitale Signalformat leuchtet im Display.

• Wenn das Eingangssignal nicht mit dem ausgewählten digitalen Signalformat übereinstimmt, fängt der Rahmen der ausgewählten Anzeige an zu blinken.

Hinweis:

Wenn Sie die Stromversorgung ausschalten oder eine andere Signalquelle auswählen, werden die Einstellungen „DGTL D.D“ und „DGTL DTS“ deaktiviert, und die digitale Eingangsbetriebsart wird automatisch auf „DGTL AUTO“ zurückgesetzt.

Um den analogen Eingangsmodus erneut auszuwählen, drücken Sie die Taste INPUT ANALOG (oder wiederholt ANALOG/DIGITAL INPUT auf der Fernbedienung, bis im Display „ANALOG“ angezeigt wird). Die ANALOG-Anzeige leuchtet auf.

Einstellen des Dynamikbereichs

Wenn Sie den Mitternachtsmodus verwenden, können Sie auch nachts ein bassintensives Klangbild genießen.

Drücken Sie die Taste MIDNIGHT MODE, so dass „MID NIGHT 1“ oder „MID NIGHT 2“ im Display angezeigt wird. Die MID NIGHT MODE-Anzeige leuchtet ebenfalls auf.

MID NIGHT 1:	Wahlen Sie diese Einstellung, wenn Sie den Dynamikbereich ein weniger reduzieren möchten.
MID NIGHT 2:	Wahlen Sie diese Einstellung, wenn Sie den Komprimierungseffekt ganz anwenden möchten (ist spätnachts von Vorteil).
MID NIGHT OFF:	Wahlen Sie diese Einstellung, wenn Sie den Surround-Klang mit dem gesamten Dynamikbereich genieten möchten (keine Effekte aktiviert).

Hinweise:

• Bei Verwendung der Analog-Direct-Funktion wird der Mitternachtsmodus vorübergehend ausgeschaltet.
• Der Mitternachtsmodus kann nicht für den DVD-MULTI-Wiedergabemodus verwendet werden.

Dämpfen des Eingangssignals

Wenn der Eingangssignalpegel der Signalquelle zu hoch ist, kann die Wiedergabe verzerrt sein. Wenn dieser Fall eintritt, müssen Sie den Eingangssignalpegel dämpfen, um Verzerrung bei der Wiedergabe zu verhindern.

• Sobald eine Einstellung vorgenommen wird, wird sie für jede analoge Signalquelle gespeichert.

Drücken Sie die Taste INPUT ATT (INPUT ANALOG) und halten Sie sie gedrückt, so dass sich im Display die Anzeigelampe INPUT ATT einschaltet.

• Wenn Sie die Taste wiederholt drücken, wird die Eingangsdämpfung eingeschaltet („ATT ON“) oder ausgeschaltet („NORMAL“).

Hinweis:

Diese Funktion kann nicht verwendet werden, wenn „DVD MULTI“ ausgewählt oder Analog Direct aktiviert ist.

Ein- und Ausschalten von Analog Direct

Sie können eine originalgetreuere Wiedergabe genießen, wenn die Klangregelkreise umgangen werden, die für Lautsprecherausgangspegelanpassung (Siehe Seite 34), Digitalausgleich (Siehe Seite 34), Surround- und DSP-Modus (Siehe Seite 36 bis 41), Bassverstärkungsfunktion (Siehe Seite 22) und Mitternachtsmodus (Siehe Seite 20) verwendet werden.

• Sobald eine Einstellung vorgenommen wird, wird sie für jede analoge Signalquelle gespeichert.

Drücken Sie die Taste ANALOG DIRECT, so dass „A DIRECT“ im Display angezeigt wird.

Die Leuchte der Taste leuchtet ebenfalls auf.

• Wenn Sie die Taste wiederholt drücken, schaltet Analog Direct die Funktion ein und aus.

Hinweise:

• Wenn der digitale Eingangsmodus verwendet wird, steht die Analog Direct-Funktion nicht zur Verfügung.
• Wenn Sie den Surround- oder DSP-Modus einschalten, wird die Analog Direct-Funktion beendet und zuvor eingestellte Klangbildeinstellungen werden wiederhergestellt.
• Bei Verwendung der Analog Direct-Funktion wird der Mitternachtsmodus vorübergehend ausgeschaltet.
• Das Einschalten der Analog Direct-Funktion schaltet die Eingangsdämpfung (Seite 20) aus (und CC Converter für RX-8032VSL: unter).

Einstellen von natürlicher Wiedergabe

Der CC (Compensative Compression)-Konverter von JVC vermeidet Schwankungen und Brummen und reduziert in erstaunlichem Maß digitale Verzerrungen durch die Verarbeitung von digitalen Musiksignalen in 24-Bit-Quantisierung und das Erhöhen der Abtastfrequenz auf 128 kHz (für 32 kHz Signale)/176,4 kHz (für 44,1 kHz Signale)/192 kHz (für 48 kHz Signale).

Der CC-Konverter bietet natürliche Klangfelder sowohl von digitalen als auch analogen Signalquellen.

Drücken Sie die Taste CC CONVERTER, so dass die Leuchte der Taste aufleuchtet.

• Mit jedem Druck auf die Taste wird der CC-Konverter abwechselnd ein- und ausgeschaltet (die Anzeige erlischt).

Hinweis:

Diese Funktion können Sie nicht verwenden, wenn die Analog-Direct-Funktion eingeschaltet ist. Wenn Sie Analog Direct einschalten und diese Funktion bereits aktiviert ist, wird diese Funktion deaktiviert.

Ändern der Bezeichnung der Signalquelle

Wenn Sie einen MD-Recorder an die Buchsen TAPE/MD IN oder einen DBS-Tuner an die Buchsen TV SOUND/DBS IN auf der Rückseite angeschlossen haben, ändern Sie den Namen der Signalquelle, die im Display angezeigt wird.

Ändern des Quellennamens von "TV" auf "DBS":

1. Drücken Sie die Taste TV SOUND/DBS.

• Vergewissern Sie sich, dass „TV“ im Display angezeigt wird.

2. Halten Sie die Taste TV SOUND/DBS gedrückt, bis „ASSGN. DBS" im Display angezeigt wird.

Hinweis:

Wenn Sie einen DBS-Tuner an die TV SOUND/DBS-Buchsen anschließen, ändern Sie den Signalquellennamen auf „DBS“, damit DBS auf dem Display angezeigt wird, wenn dies als Signalquelle ausgewählt wird. Andernfalls können Sie kein Bild vom DBS-Tuner sehen.

Für RX-8032VSL:

Ändern des Quellennamens von "TAPE" auf "MD":

1. Drücken Sie die Taste TAPE/MD.

• Vergewissern Sie sich, dass „TAPE“ im Display angezeigt wird.

2. Halten Sie die Taste TAPE/MD gedrückt, bis „ASSGN. MD“ im Display angezeigt wird.

Für RX-7032VSL:

Ändern der Quellennamens von "TAPE" auf "CDR":

1. Drücken Sie die Taste TAPE/CDR.

• Vergewissern Sie sich, dass „TAPE“ im Display angezeigt wird.

2. Halten Sie die Taste TAPE/CDR gedrückt, bis „ASSGN. CDR“ im Display angezeigt wird.

Wiederholen Sie das obige Verfahren, um den Signalquellennamen auf „TV“ und „TAPE“ zu ändern.

Hinweis:

Wenn Sie den Namen der Signalquelle nicht ändern, können Sie die angeschlossenen Komponenten dennoch verwenden. Es entstehen jedoch Unbequemlichkeiten.

- Für RX-7032VSL:

• "TAPE" oder „TV“ wird im Display angezeigt, wenn der MD-Recorder oder der DBS-Tuner ausgewählt wird.
• Sie können nicht den digitalen Eingang (siehe Seite 21) für den MD-Recorder verwenden.
• Sie können nicht das COMPU LINK-Fernbedienungssystem (siehe Seite 43) verwenden, um den MD-Recorder zu bedienen.

- Für RX-7032VSL:

-, "TAPE" oder "TV" wird im Display angezeigt, wenn der CD-Recorder oder der DBS-Tuner ausgewählt wird. - Sie können den digitalen Eingang (Siehe Seite 21) nicht für den CD-Recorder verwenden.

Die folgenden Grundfunktionen können nur über die Fernbedienung ausgeführt werden.

Verstärkung der Bassfrequenzen

Der Basspegel kann verstärkt werden. - Sobald eine Einstellung vorgenommen wird, wird sie für jede Signalquelle gespeichert. 1. Drücken Sie die Taste SOUND.

Die Zifferntasten werden aktiviert, um Klangeinstellungen vornehmen zu können.

1. Drücken Sie die Taste BASS BOOST, um die Bassverstärkung zu aktivieren.

Die BASS BOOST-Anzeige leuchtet auf.

• Wenn Sie diese Taste wiederholt drücken, wird die Bassverstärkungsfunktion abwechselnd aktiviert ("BOOST ON") und deaktiviert ("BOOST OFF").

Für RX-7032VSL:

Sie können die Taste BASS BOOST auf der Frontplatte verwenden.

Bei aktivierter Bassverstärkung leuchtet die Leuchte an der Taste auf. - Jeder Druck auf diese Taste schaltet die Bassverstärkung ein bzw. aus.

Hinweise:

• Diese Funktion hat nur einen Einfluss auf den Ton, der von den Frontlautsprechern, dem Mittellautsprecher und dem Subwoofer ausgegeben wird.
• Bei Verwendung der Analog Direct-Funktion (Siehe Seite 21) wird die Bassverstärkung vorübergehend ausgeschaltet.

Stummschalten der Wiedergabe

Drücken Sie die Taste MUTING, um die Wiedergabe über alle angeschlossenen Lautsprecher und den Kopfhörer stummzuschalten.

Im Display wird „MUTING“ angezeigt, und die Lautstärke wird ausgeschaltet (die Anzeige des Lautstärkereglers schaltet sich aus).

Drücken Sie die Taste MUTING erneut, um die Wiedergabe wieder einzuschalten. - Wenn Sie den Regler MASTER VOLUME auf der Frontplatte betätigen oder die Tasten VOLUME +/- auf der Fernbedienung drücken, wird die Lautstärke ebenfalls wiederhergestellt.

Einstellen der Display-Helligkeit

Sie können die Helligkeit des Displays verändern.

Drücken Sie die Taste DIMMER.

• Mit jedem Druck auf die Taste ändert sich die Helligkeit der Anzeige wie folgt:

Verwenden der Einschlafschaltuhr

Mit Hilfe der Einschlafschaltuhr können Sie einschlafen, während Sie Musik hören.

Erreichen der Ausschaltzeit, der Receiver schaltet sich automatisch aus.

Drücken Sie wiederholt die Taste SLEEP.

Die Anzeige SLEEP leuchtet auf dem Display auf und die

Ausschaltzeit ändert sich in 10-Minuten-Intervallen:

So überprüfen oder ändern Sie die Restzeit bis zur Ausschaltzeit:

Drücken Sie einmal die Taste SLEEP. Die Restzeit bis zur Ausschaltzeit wird in Minuten angezeigt. - Um die Ausschaltzeit zu ändern, drücken Sie wiederholt die Taste SLEEP.

So deaktivieren Sie die Einschlafschalttuhr:

Drücken Sie wiederholt die Taste SLEEP, bis „SLEEP 0min“ im Display angezeigt wird. (Die Anzeige SLEEP schaltet sich aus.)

• Wenn Sie die Stromversorgung ausschalten, wird auch die Einschlafschaltuhr deaktiviert.

Aufnehmen einer Signalquelle

Für Analog/Analog-Aufnahmen

Sie können gleichzeitig jede beliebige Wiedergabequelle mit den an den Audioausgängen auf der Geräterückseite angeschlossenen Aufnahmekomponenten aufzeichnen.

Für Digital-Digital-Aufnahmen

Sie können den aktuell aktivierten Digitaleingang über den Receiver mit einem digitalen Aufnahmegerät aufzeichnen, das an den Anschluss DIGITAL OUT angeschlossen ist.

Hinweise:

• Analog-Digital- und Digital-Analog-Aufnahmen sind nicht möglich.
• Der Lautstärkepegel, der Mitternachtsmodus (Siehe Seite 20), die Bassverstärkung (Siehe linke Spalte), der digitale Frequenzgangausgleich (Siehe Seite 34), Surround- und DSP-Modi (Siehe Seiten 36 bis 41) haben keinerlei Auswirkung auf die Aufnahme.

Grundeinstellungen—automatische Speicherung

Wenn Sie die folgenden Vorgänge durchführen, speichert dieser Receiver für die jeweiligen Wiedergabesignalquellen automatisch die aktivierten Klangeinstellungen:

• Stromversorgung ausschalten,
• Wiedergabesignalquelle ändern, und
• bei der Änderung des Signalquellennamens (siehe Seite 21).

Wenn Sie die Signalquelle ändern, werden die für die neu ausgewählte Signalquelle gespeicherten Einstellungen automatisch abgerufen.

Die folgenden Werte können für die einzelnen Signalquellen gespeichert werden:

• Analoge/digitale Eingangsmodus (siehe Seiten 19 und 20)
• Eingangsdämpfermodus (siehe Seite 20)
• Analog-Direct-Funktion (siehe Seite 21)
• Digitaler Frequenzgangausgleich (siehe Seite 34) Ausgangspegel der Lautsprecherkanäle (siehe Seite 34)
• Einstellung des Surround- und DSP-Modus (siehe Seiten 39 und 41)
• Einstellung der Bassverstärkung (siehe linke Spalte)

Hinweise:

• Wenn das UKW- oder MW-/LW-Frequenzband als Signalquelle aktiviert ist, können Sie für jedes Frequenzband unterschiedliche Einstellungen zuweisen.

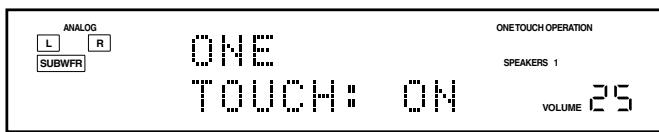

• Stellen Sie den Eintastenbetrieb auf „ON“ (siehe Seite 32), wenn der Lautstärkepegel mit den obigen Einstellungen gespeichert werden soll.

Sie können alle Sender einzeln einstellen oder den Senderspeicher verwenden, um einen bestimmten Sender direkt anzuwählen.

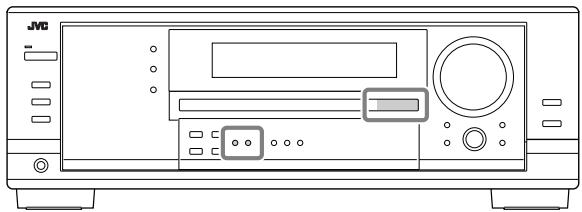

Manuelles Abstimmen von Sendern

1. Drücken Sie die Taste FM oder AM, um das Frequenzband zu wählen.

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt.

2. Drücken Sie wiederholt die Taste FM/AM TUNING △ oder ∇, bis Sie die gewünschte Frequenz gefunden haben.

FM/AM TUNING △ erhöht die Frequenz. FM/AM TUNING ∇ verringert die Frequenz.

Hinweise:

• Wenn ein Sender mit ausreichender Signalstärke eingestellt ist, schaltet sich die Anzeige TUNED im Display ein.
• Wenn eine UKW-Stereosendung empfangen wird, schaltet sich die Anzeige STEREO ebenfalls ein.
• Wenn Sie in Schritt 2 die Taste drücken (und wieder loslassen), ändert sich die Frequenz so lange, bis ein Sender eingestellt ist.

Verwenden des Senderspeichers

Sobald ein Sender einer Kanalnummer zugeordnet worden ist, kann dieser Sender schnell eingestellt werden. Sie können maximal 30 UKW-Sender und 15 MW/LW-Sender speichern.

So speichern Sie Sender

Bevor Sie beginnen, denken Sie an Folgendes...

Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 2.

NUR auf der Frontplatte:

1. Stellen Sie den Sender ein, den Sie speichern wollen (Siehe „Manuelles Abstimmen von Sendern“ auf der linken Spalte).

• Wenn Sie den UKW-Empfangsmodus für diesen Sender speichern wollen, müssen Sie den gewünschten UKW-Empfangsbetrieb wählen. Weitere Informationen finden Sie unter „Wählen des UKW-Empfangsmodus“ auf Seite 24.

2. Drücken Sie die Taste MEMORY.

Die Speicherplatznummer blinkt etwa 10 Sekunden lang im Display.

3. Drücken Sie FM/AM PRESET ▲ oder ▼, um eine Kanalnummer auszuwählen, während die Kanalnummerposition blinkt.

4. Drücken Sie die Taste MEMORY erneut, während die gewählte Kanalnummer im Display blinkt.

Die gewählte Kanalnummer blinkt anschließend nicht mehr. Der Sender wird der gewählten Kanalnummer zugeordnet.

5. Wiederholen Sie Schritt 1 bis 4, um alle gewünschten Sender zu speichern.

So löschen Sie einen gespeicherten Sender

Wenn Sie auf einem bereits belegten Kanal einen neuen Sender speichern, wird der zuvor gespeicherte Sender gelöscht.

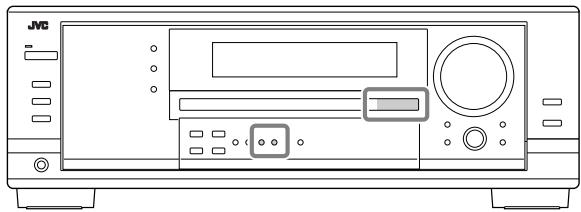

So rufen Sie einen gespeicherten Sender ab. Auf der Frontplatte:

1. Drücken Sie die Taste FM oder AM, um das Frequenzband zu wählen.

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt.

2. Drücken Sie FM/AM PRESET ▲ oder ▼, bis Sie die gewünschte Frequenz gefunden haben.

FM/AM PRESET ▲ erhöht die Frequenz. FM/AM PRESET ▼ verringert die Frequenz.

Auf der Fernbedienung:

1. Drücken Sie die Taste FM oder AM, um das Frequenzband zu wählen.

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt. - Bei jedem erneuten Tastendruck wechselt das Frequenzband zwischen FM und AM (MW/LW).

2. Drücken Sie die Zifferntasten, um einen gespeicherten Sender abzurufen.

• Drücken Sie 5, um Kanal 5 auszuwählen.
• Drücken Sie +10 und 5, um Kanal 15 auszuwählen.
• Drücken Sie +10 und 10/0, um Kanal 20 auszuwählen.
• Drücken Sie +10, +10 und dann 10/0, um Kanal 30 auszuwählen.

Hinweis:

Wenn Sie die Zifferntasten auf der Fernbedienung verwenden, achten Sie darauf, dass sie für den Tuner und nicht für den CD-Spieler oder andere Signalquellen aktiviert wurden. (Siehe Seite 44.)

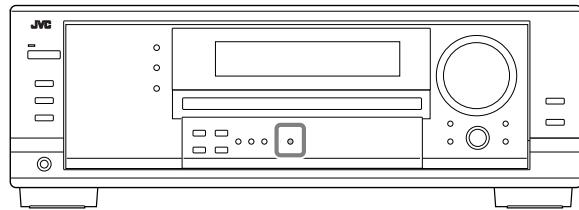

Wählen des UKW-Empfangsmodus

Eine UKW-Stereosendung lässt sich nur mit Schwierigkeiten einstellen oder ist verrauscht. Sie können den UKW-Empfangsmodus ändern, während Sie einen UKW-Sender empfangen. - Sie können den UKW-Empfangsmodus zusammen mit einem Sender speichern. (Siehe Seite 23).

Drücken Sie die Taste FM MODE, während Sie einen UKW-Sender hören.

• Wenn Sie diese Taste wiederholt drücken, wird der UKW-Empfangsmodus abwechselnd zwischen „AUTOMUTING“ und „FM MODE MONO“ umgeschaltet.

AUTOMUTING: Verwenden Sie normalerweise diese Einstellung. Wenn eine Sendung stereophon übertragen wird, hören Sie Stereoklang. Wenn eine Sendung monophon übertragen wird, hören Sie Monoklang. Dieser Modus ist auch nützlich, um das Rauschen zwischen den einzelnen Sendern zu unterdrücken. Die Anzeige AUTO MUTING schaltet sich in diesem Fall im Display ein. (Grundeinstellung)

MODE MONO: Wählen Sie diese Einstellung aus, um den Empfang zu verbessern (keine stereophone Wiedergabe möglich). In diesem Modus hören Sie das Rauschen beim Abstimmen zwischen den einzelnen Sendern. Die Anzeige AUTO MUTING schaltet sich im Display aus. (Die Anzeige STEREO erlischt.)

Hinweis:

Wenn Sie FM MODE auf der Fernbedienung verwenden, achten Sie darauf, dass es für den Tuner aktiviert ist und nicht für die CD oder andere. (Siehe Seite 44.)

Empfangen von UKW-Sendern mit RDS

Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Stationsnamen sowie Informationen über die aktuelle Sendung übermitteln,

z. B. Sport oder Musik usw.

• Wenn Sie einen UKW-Sender eingestellt haben, der den RDS-Dienst bietet, schaltet sich die Anzeige RDS im Display ein.

Mit diesem Receiver können Sie die folgenden Typen von RDS-Signalen empfangen:

PS (Sendername)	: Allgemein besteht Sendernamen werden angezeigt
PTY (Sendungstyp)	: Der Sendungstyp wird angezeigt
RT (Radiotext)	: Es werden Textmeldungen angezeigt, die der Sender überträgt
Enhanced Other Networks (vorübergehendes Umschalten auf eine gewünschte Sendung)
	: Es werden Informationen über Sendungstypen angezeigt, die von anderen RDS-Senden übertragen werden.

Hinweise:

• RDS steht für MW-Sender nicht zur Verfügung.
• Nicht alle UKW-Sender übertragen RDS-Signale, und nicht alle RDS-Sender bieten dieselben Dienste. Wenden Sie sich im Zweifelsfall an die lokalen Radiosender, um genauere Informationen über die in Ihrer Gegend verfügbaren RDS-Dienste in Erfahrung zu bringen.
• RDS funktioniert möglicherweise nicht richtig, wenn der eingestellte Sender das RDS-Signal nicht ordnungsgemäß überträgt oder die Signalstärke nicht ausreicht.

So zeigen Sie die RDS-Informationen an

Die RDS-Informationen, die der Sender überträgt, werden im Display angezeigt.

Drücken Sie die Taste DISPLAY MODE auf der Fernbedienung, während Sie einen UKW-Sender hören.

• Mit jedem Druck auf die Taste ändert sich die Anzeige wie folgt:

PS (Sendername)

Während der Suche erscheint „PS“ und anschließend werden die Sendernamen angezeigt. „NO PS“ wird angezeigt, wenn kein Signal übertragen wird.

PTY (Sendungstyp)

Während der Suche erscheint „PTY“ und anschließend wird der Sendungstyp angezeigt. „NO PTY“ wird angezeigt, wenn kein Signal übertragen wird.

RT (Radiotext)

Während der Suche erscheint „RT“ und anschließend wird der Meldungstext angezeigt, den der Sender überträgt. „NO RT“ wird angezeigt, wenn kein Signal übertragen wird.

Hinweise:

• Wenn Sie die Taste DISPLAY MODE der Fernbedienung verwenden, achten Sie darauf, dass auf dem Display der Fernbedienung „TUNER“ angezeigt wird. Wenn das nicht der Fall ist, drücken Sie zuerst die Taste FM/AM und anschließend DISPLAY MODE.
• Wenn die Suche beendet wird, werden „PS“, „PTY“ und „RT“ nicht im Display angezeigt.
• Manche Sonderzeichen und Symbole werden eventuell nicht korrekt dargestellt. (Das Display kann keine Buchstaben mit Akzentzeichen darstellen. „A“ kann zum Beispiel für „Ä, Ä, Ä, Ä, Ä und Ä“ stehen).

Suchen einer Sendung nach PTY-Codes

Einer der Vorteile des RDS-Dienstes besteht darin, dass Sie die gespeicherten Sender nach einem bestimmten Sendungstyp durchsuchen können (Siehe Seite 23), indem Sie die entsprechenden PTY-Codes eingeben.

Suchen Sie mit Hilfe der PTY-Codes eine Sendung

Bevor Sie beginnen, denken Sie an Folgendes...

• Drücken Sie die Taste PTY SEARCH während der Suche, um die Suche zu einem beliebigen Zeitpunkt abzubrechen.
• Wenn Sie die Tasten auf der Fernbedienung drücken, stellen Sie sicher, dass Sie einen UKW-Sender mit der Fernbedienung gewählt haben. Wenn dies nicht der Fall ist, funktionieren die RDS-Steuertasten nicht für den RDS-Betrieb. (Wenn Sie die Taste FM/AM drücken, wird die Fernbedienung für den RDS-Betrieb aktiviert).
• Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

NUR mit der Fernbedienung:

1. Drücken Sie die Taste PTY SEARCH, während Sie einen UKW-Sender hören.

„PTY SELECT“ blinkt im Display.

2. Drücken Sie die Taste PTY ♣ oder PTY ♣, bis der gewünschte PTY-Code im Display angezeigt wird, solange „PTY SELECT“ blinkt.

• Mit jedem Druck auf die Taste ändert sich der PTY-Code wie folgt:

None ⇒ News ⇒ Affairs ⇒ Info ⇒ Sport ⇒ Educate ⇒ Drama ⇒ Culture ⇒ Science ⇒ Varied ⇒ Pop M(usic) ⇒ Rock M(usic) ⇒ Easy M(usic) ⇒ Light M(usic) ⇒ Classics ⇒ Other M(usic) ⇒ Weather ⇒ Finance ⇒ Children ⇒ Social ⇒ Religion ⇒ Phone In ⇒ Travel ⇒ Leisure ⇒ Jazz ⇒ Country ⇒ Nation M(usic) ⇒ Oldies ⇒ Folk M(usic) ⇒ Document ⇒ TEST ⇒ Alarm! ⇒ (zurück zum Anfang)

• Siehe Seite 52 bzgl. weiterer Einzelheiten für jeden PTY-Code.

3. Drücken Sie erneut die Taste PTY SEARCH, während der PTY-Code, der im vorausgegangenen Schritt gewählt wurde, noch im Display angezeigt wird.

Während der Suche werden der gewählte PTY-Code und „SEARCH“ abwechselnd im Display angezeigt. Der Receiver durchsucht 30 gespeicherte UKW-Sender, beendet die Suche, wenn er den gewählten Code findet, und gibt diesen Sender wieder.

So setzen Sie die Suche fort, nachdem bereits ein Sender gefunden wurde

Drücken Sie die Taste PTY SEARCH erneut, während die Anzeigen im Display blinken.

Wenn keine Sendung gefunden werden konnte, wird im Display „NOT FOUND“ angezeigt.

Automatisches Umschalten auf eine gewünschte Sendung

Ein weiterer praktischer RDS-Dienst wird „Enhanced Other Networks“ (Vorübergehendes Umschalten auf eine gewünschte Sendung) genannt.

Der Receiver kann vorübergehend auf eine gewünschte Sendung (TA, NEWS und/oder INFO) eines anderen Senders umschalten, mit Ausnahme der folgenden Fälle:

• Wenn Sie einen Sender hören, der keine RDS-Dienste anbietet (alle MW- und einige UKW-Sender).
• Wenn der zuletzt empfangene Sender keine RDS-Dienste anbietet.
• Der Receiver ist auf Bereitschaft geschaltet.

Bevor Sie beginnen, denken Sie an Folgendes...

• Die Funktion "Vorübergehendes Umschalten auf eine gewünschte Sendung" steht nur für gespeicherte UKW-Sender zur Verfügung.
• Sie können die Enhanced Other Networks-Funktion verwenden, während Sie eine beliebige Signalquelle eingestellt haben. Wenn Sie jedoch die RDS-Steuertasten der Fernbedienung verwenden möchten, muss der Tunerbetrieb als Betriebsart der Fernbedienung eingestellt sein (siehe Seite 44).

NUR mit der Fernbedienung:

Drücken Sie die Taste TA/NEWS/INFO wiederholt, um den (die) gewünschten Sendungstyp(en) auszuwählen. Mit jedem Druck auf die Taste ändert sich der Sendungstyp, wobei die entsprechende Anzeige im Display aufleuchtet.

→TA→NEWS→INFO→TA/NEWS→TA/INFO

OFF←TA/NEWS/INFO←NEWS/INFO

TA: Verkehrsmeldungen in Ihrem Sendebereich.

NEWS: Nachrichten.

INFO: Sendung mit dem Zweck, Informationen im weitesten Sinn zu vermitteln.

OFF: Aufhebung der Funktion Enhanced Other Networks (vorübergehendes Umschalten auf eine gewünschte Sendung).

Wenn die aktuelle Signalquelle "UKW" ist

FALL 1: Wenn die aktuell eingestellte Station damit beginnt, das von Ihnen gewählte Programm zu übertragen

Der Receiver fährt mit dem Empfang des Senders fort, während die Anzeige des empfangenen PTY-Codes zu blinken beginnt.

Wenn das Programm beendet ist, hört die Anzeige des empfangenen PTY-Codes auf zu blinken und bleibt beleuchtet, während der Receiver in der Standby-Betriebsart Enhanced Other Network bleibt (vorübergehendes Umschalten auf eine gewünschte Sendung).

FALL 2: Wenn eine andere UKW-Station mit der Übertragung des von Ihnen gewählten Programms beginnt, während Sie bereits eine UKW-Station hören.

Der Receiver schaltet automatisch auf diese Station um. Die Anzeige des empfangenen PTY-Codes beginnt zu blinken.

Wenn das Programm beendet ist, schaltet der Receiver zurück auf die zuvor eingestellte Station, verbleibt aber in der Standby-Betriebsart Enhanced Other Networks (vorübergehendes Umschalten auf eine gewünschte Sendung). Die Anzeige des empfangenen PTY-Codes hört auf zu blinken, bleibt jedoch beleuchtet.

Wenn eine andere Signalquelle als „UKW“ eingestellt ist.

FALL 3

Wenn ein Sender mit der Ausstrahlung einer Sendung beginnt und die aktuelle Signalquelle nicht UKW (FM) ist.

Wenn eine Station das von Ihnen ausgewählte Programm auszustrahlen beginnt oder bereits ausstrahlt, wechselt der Receiver automatisch auf diese Station. Die Anzeige des empfangenen PTY-Codes beginnt zu blinken.

Wenn das Programm beendet ist, schaltet der Receiver zurück auf die zuvor ausgewählte Signalquelle, verbleibt aber in der Standby-Betriebsart Enhanced Other Networks. Die Anzeige des empfangenen PTY-Codes hört auf zu blinken, bleibt jedoch beleuchtet.

So beenden Sie die Wiedergabe der durch die Funktion Enhanced Other Networks ausgewählten Sendung:

Drücken Sie die Taste TA/NEWS/INFO wiederholt, sodass die Anzeige des Sendungstyps (TA/NEWS/INFO) im Display nicht mehr aufleuchtet. Das Gerät deaktiviert die Funktion Enhanced Other Networks und schaltet auf die zuvor ausgewählte Signalquelle zurück.

Es wird ein Notruf- „Alarm!“ (oder TEST)-Signal von einem Sender übertragen. Der Receiver stellt automatisch diesen Sender von jeder Signalquelle ein. Ausgenommen hiervon ist MW.

• Während des Empfangs einer Notfallsendung erscheint „Alarm!“ im Display.

Das TEST-Signal wird zur Überprüfung des „Alarm!“-Signals verwendet. Daher funktioniert der Receiver in diesem Fall genauso wie beim Empfang eines „Alarm!“-Signals.

Hinweise:

• Enhanced Other Networks-Daten, die von manchen Sendern übertragen werden, sind verschiedene nicht mit diesen Receiver kompatibel.
• In der Standby-Betriebsart der Funktion Enhanced Other Networks, können Sie synchronisierte Aufnahmen machen (Siehe Seite 43). Die Standby-Betriebsart der Funktion Enhanced Other Networks wird vorübergehend unterbrochen. Der Receiver schaltet wieder in die Standby-Betriebsart der Funktion Enhanced Other Networks, wenn die Aufnahme beendet ist.
• Wenn Sie eine Sendung hören, die über die Funktion Enhanced Other Networks eingestellt wurde, können Sie nur die Taste DISPLAY MODE als Tuner-Steuerungstasten verwenden.

ACHTUNG:

Wenn die Sender mit Unterbrechungen zwischen dem Sender, der über die Funktion Enhanced Other Networks eingestellt wurde, und dem aktuellen Sender wechseln, drücken Sie die Taste TA/NEWS/INFO wiederholt, um die Funktion Enhanced Other Networks aufzuheben.

Wenn Sie dies nicht tun, wird der momentan angewählte Sender empfangen und eine der auf dem Display blinkenden TA/NEWS/INFO Anzeigen verschwindet.

Grundeinstellungen

Einige der folgenden Einstellungen sind nach dem Anschluss und der Anordnung der Lautsprecher erforderlich, andere erleichtern den Betrieb. Sie können QUICK SPEAKER SETUP dazu verwenden, um ihre Lautsprecherkonfiguration auf einfache Weise einzustellen.

Einstellen der Lautsprecherkonfiguration

Mit Quick Speaker Setup können Sie einfach und schnell die Lautsprechergröße und -abstand in Abhängigkeit Ihrer Hörposition einstellen, um den bestmöglichen Surround-Effekt zu erreichen.

• Es besteht auch die Möglichkeit, die Lautsprecherinformationen manuell einzustellen. Weitere Informationen finden Sie auf Seite 29.

Bevor Sie beginnen, denken Sie an Folgendes...

Für die Ausführung der folgenden Schritte besteht ein Zeitlimit. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie wieder mit Schritt 1.

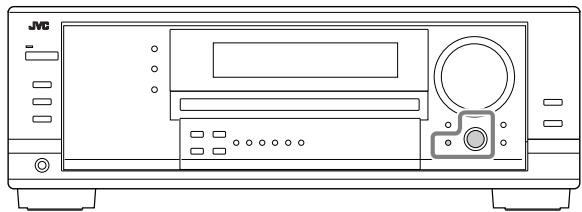

Auf der Frontplatte:

1. Drücken Sie die Taste QUICK SPEAKER SETUP.

Es wird „SETUP“ und „SPEAKERS?“ und danach die Grundeinstellung für die Gesamtzahl der angeschlossenen Lautsprecher (Kanäle) im Display angezeigt.

1. Drehen Sie am MULTI JOG, um eine entsprechende Anzahl von angeschlossenen Lautsprechern (Lautsprecherkanalnummern) auszuwählen.

Die Lautsprecherkanalnummern wechseln wie folgt.

• Weitere Einzelheiten bezüglich der Lautsprechernummer finden Sie unter „Lautsprecher (Kanäle) – Anzahl und Höhe“ auf Seite 28.

*,6.0CH“ ist die Grundeinstellung.

1. Drücken Sie auf MULTI JOG (PUSH SET).

Es wird „ROOM SIZE?“ und danach die Grundeinstellung für Raumgröße im Display angezeigt.

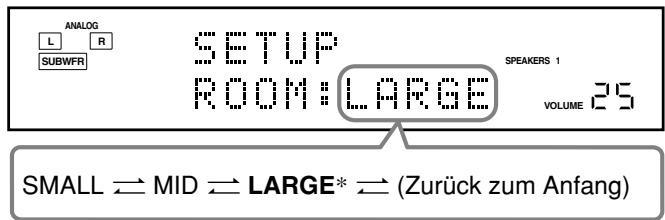

1. Drehen Sie am MULTI JOG, um die entsprechende Raumgröße, die Ihrem Hörraum entspricht, auszuwählen.

Die Raumgröße wechselt wie folgt.

• Sehen Sie „Raumgröße und Lautsprecherabstand“ auf Seite 28, um die entsprechende Raumgröße einzustellen.

*,LARGE“ ist die Grundeinstellung.

1. Drücken Sie auf MULTI JOG (PUSH SET).

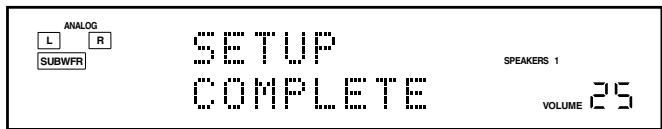

Es wird „COMPLETE“ und danach der Signalquellenname im Display angezeigt.

• Die Einstellungen für die Lautsprecherkonfiguration sind jetzt aktiv.

Hinweis:

Dieses Verfahren kann nicht abgeschlossen werden, wenn der Einstellungsvorgang unterbrochen wird.

Lautsprecher (Kanäle) - Anzahl und Größe

Die Lautsprechergröße ist entsprechend der von Ihnen ausgewählten und angeschlossenen Lautsprecher (Lautsprecherkanalnummer (CH)) definiert.

In den folgenden Tabellen steht „L“ für „linker Frontlautsprecher“, „R“ für „rechter Frontlautsprecher“, „C“ für „Mittellautsprecher“, „LS“ für „linker Surround-Lautsprecher“, „RS“ für „rechter Surround-Lautsprecher“, „SB“ für „hinterer Surround-Lautsprecher“ und „SUBWFR“ für „Subwoofer“. - Der Subwoofer wird als 0,1-Kanal angegeben.

CH	GröBe der angeschlossenen Laufsprecher
	L	R	C	LS	RS	SB	SUBWFR
2.0	LARGE	LARGE	NONE	NONE	NONE	NONE	NO
2.1	SMALL	SMALL	NONE	NONE	NONE	NONE	YES
3.0	LARGE	LARGE	SMALL	NONE	NONE	NONE	NO
3.1	SMALL	SMALL	SMALL	NONE	NONE	NONE	YES
4.0	LARGE	LARGE	NONE	SMALL	SMALL	NONE	NO
4.1	SMALL	SMALL	NONE	SMALL	SMALL	NONE	YES
5.0	LARGE	LARGE	SMALL	SMALL	SMALL	NONE	NO
5.1	SMALL	SMALL	SMALL	SMALL	SMALL	NONE	YES
6.0	LARGE	LARGE	SMALL	SMALL	SMALL	SMALL	NO
6.1	SMALL	SMALL	SMALL	SMALL	SMALL	SMALL	YES
7.0	LARGE	LARGE	SMALL	SMALL	SMALL	SMALL*	NO
7.1	SMALL	SMALL	SMALL	SMALL	SMALL	SMALL*	YES

• Diese Einstellung wird für andere Lautsprecher vorgenommen.

Raumgröße und Lautsprecherabstand

Abhängig von der ausgewählten Raumgröße wird der Lautsprecherabstand für jeden aktivierten Lautsprecher wie folgt eingestellt:

Auf den folgenden Seiten können Sie die folgenden Einstellungen vornehmen:

Parameter	Vorgehensweise	Siehe Seite
SUB WOOFER*1	Subwoofer registrierten.	29
FRONT SPEAKER*1	GröBe der Frontlautsprecher registrierten.	29
CNTR SPEAKER*1	GröBe des Mittellautsprechers registrierten.	29
SURR SPEAKER*1	GröBe der Surround-Lautsprecher registrierten.	29
SBACK SPEAKER*1	GröBe der hinteren Surround-Lautsprecher registrierten.	29
SBACK OUT*1	Anzahl der angeschlossenen hinteren Surround-Lautsprecher registrierten.	29
DIST UNIT	Maßeinheit für Lautsprecherabstand auswählen.	30
FRONT DISTANCE*1	Abstand zwischen Frontlautsprechem und Hörposition registrierten.	30
CNTR DISTANCE*1	Abstand zwischen Mittellautsprecher und Hörposition registrierten.	30
SURR DISTANCE*1	Abstand zwischen Surround-Lautsprechem und Hörposition registrierten.	30
SBACK DISTANCE*1	Abstand zwischen hinteren Surround-Lautsprechem und Hörposition registrierten.	30
SWFR OUTPUT	Töne auswählen, die durch den Subwoofer ausgegeben werden sollen.	30
CROSS OVER	Übergangs Frequenz für Subwoofer auswählen.	30
LFE ATTENUATE	Dämpft die Bassfrequenztöne (LFE).	31
DUAL MONO	Dual Mono-Tonkanal auswählen.	31
DGTL IN COAX	Komponente auswählen, die an digitalen Koaxialanschluss angeschlossen ist.	31
DGTL IN OPTICAL*2	Komponenten auswählen, die an digitale optische Anschlüsse angeschlossen sind.	31
ONE TOUCH OPE	Lautstärkepegel für jeder Signalquelle speichern.	32

Hinweise:

¹ Diese Parameter können mit dem Quick Speaker Setup eingestellt werden. ² Diese Einstellung kann nur für RX-8032VSL vorgenommen werden. Diese Einstellung wird automatisch gemäß der „DGTL IN COAX“-Einstellung für RX-7032VSL vorgenommen.

Grundverfahren

Bevor Sie beginnen, denken Sie an Folgendes...

Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

Bsp. Wenn der Eintastenbetrieb auf „ON“ eingestellt wird.

1. Drücken Sie die Taste SETTING.

Der zuletzt gewählte Wert wird im Display angezeigt.

2. Drehen Sie solange am MULTI JOG, bis der von Ihnen gewünschte Parameter im Display angezeigt wird.

• Wählen Sie für diesen Beispiel „ONE TOUCH OPE“. Sehen Sie hierzu die Liste „Grundeinstellungen“ auf Seite 28 bezüglich verfügbarer Parameter.

3. Drücken Sie auf MULTI JOG (PUSH SET).

Die aktuelle Einstellung des ausgewählten Parameters wird im Display angezeigt.

4. Drehen Sie solange am MULTI JOG, bis die von Ihnen gewünschte Einstellung im Display angezeigt wird.

5. Drücken Sie die Taste EXIT.

6. Wiederholen Sie Schritte 2 bis 5, um ggf. andere Parameter einzustellen.

7. Drücken Sie die Taste EXIT.

Die Signalquelle wird wieder im Display angezeigt.

: zeigt die Grundeinstellung in den folgenden Tabellen.

Einstellen der Lautsprecher

Um den bestmöglichen Surround-Klang für die Surround- und DSP-Modi zu erzielen, müssen Sie die Informationen über die Lautsprecheranordnung eingeben, nachdem alle Anschlüsse vorgenommen worden sind.

• Wenn Sie Quick Speaker Setup auf Seite 27 verwendet haben, ist diese Einstellung nicht erforderlich.

Subwoofer-Einstellung – SUB WOOFER

Wählen Sie, ob ein Subwoofer angeschlossen ist oder nicht.

YES: Wählen Sie diese Einstellung aus, wenn ein Subwoofer angeschlossen ist.

NO: Wählen Sie diese Einstellung aus, wenn kein Subwoofer verwendet wird.

Hinweis:

Wenn „NO“ für den Subwoofer ausgewählt wurde, kann auf der Frontplatte SUBWOOFER OUT ON/OFF nicht verwendet werden.

Lautsprechergröße – FRONT SPEAKER, CNTR SPEAKER, SURR SPEAKER, BACK SPEAKER

Wählen Sie die Größe für jeden angeschlossenen Lautsprecher aus.

LARGE*1:	Wahlen Sie diese Betriebsart, wenn der Lautsprecher relativ groß ist.
SMALL*2:	Wahlen Sie diese Betriebsart, wenn der Lautsprecher relativ Klein ist.
NONE:	Wahlen Sie diese Betriebsart, wenn Sie keinen Lautsprecher verwenden. (Kann bei den Frontlautsprechem nicht gewählt werden)

1 Grundeinstellung für Frontlautsprecher. 2 Grundeinstellung für Mittel-, Surround- und hintere Surround-Lautsprecher.

Hinweise:

• Denken Sie an die folgende Faustregel, wenn Sie diese Einstellungen vornehmen.
• Wenn der Durchmesser des Hauptchassis, das in Ihren Lautsprecher integriert ist, größer als 12 cm ist, wählen Sie „LARGE“, und wenn er kleiner als 12 cm ist, wählen Sie „SMALL“.
• Wenn Sie unter der obigen Einstellung für den Subwoofer „NO“ gewählt haben, können Sie als Einstellung für die Frontlautsprecher nur „LARGE“ wählen.
• Wenn Sie „SMALL“ als Einstellung für die Frontlautsprecher gewählt haben, können Sie nicht „LARGE“ als Einstellung für den Mittellautsprecher, den Surround-Lautsprecher und die hinteren Surround-Lautsprecher wählen.
• Wenn Sie „SMALL“ als Einstellung für die Surround-Lautsprecher gewählt haben, können Sie nicht „LARGE“ als Einstellung für die hinteren Surround-Lautsprecher wählen.
• Wenn Sie „NONE“ als Einstellung für die Surround-Lautsprecher gewählt haben, wird für die hinteren Surround-Lautsprecher die Einstellung „NONE“ festgelegt, die nicht geändert werden kann.

Anzahl der hinteren Surround-Lautsprecher—SBACK OUT

Wählen Sie die Anzahl der angeschlossenen hinteren Surround-Lautsprecher.

1SPK: Wählen Sie diese Option aus, wenn Sie einen (1) hinteren Surround-Lautsprecher verwenden.

2SPK: Wählen Sie diese Option aus, wenn Sie zwei (2) hintere Surround-Lautsprecher verwenden.

Hinweis:

Wenn Sie für die hinteren Surround-Lautsprecher „NONE“ ausgewählt haben (siehe oben), ist diese Einstellung nicht verfügbar.

Einstellen des Lautsprecherabstands

Der Abstand der Lautsprecher zu Ihnen ist ein weiterer wichtiger Aspekt, um den bestmöglichen Surround-Klang in den Modi Surround und DSP zu erzielen. Sie müssen den Abstand von Ihrem Sitzplatz zu den Lautsprechern angeben. Anhand der Einstellung für den Lautsprecherabstand legt das Gerät automatisch die Verzögerungszeit des Schalls für die einzelnen Lautsprecher fest, so dass Sie die Wiedergabe aus allen Lautsprechern gleichzeitig erreicht.

• Wenn Sie Quick Speaker Setup auf Seite 27 verwendet haben, ist diese Einstellung nicht erforderlich.

Maßeinheit—DIST UNIT

Wählen Sie die Maßeinheit aus, die verwendet werden soll.

meter: Mit dieser Einheit legen Sie den Abstand in Metern fest.

feet: Mit dieser Einheit legen Sie den Abstand in Fuß fest.

Lautsprecherabstand—FRONT DISTANCE, CNTR DISTANCE, SURR DISTANCE, SBACK DISTANCE

Legen Sie den Abstand der Lautsprecher zu Ihrem Sitzplatz innerhalb eines Bereichs von 0,3 m (1 ft) bis 9,0 m (30 ft), in Schritten von 0,3 m (1 ft) fest.

• Der Abstand für jeden Lautsprecher wurde werkseitig auf „3,0 m (10 ft)“ eingestellt.

Hinweise:

• Für den Lautsprecher, für den Sie „NONE“ ausgewählt haben, können Sie den Lautsprecherabstand nicht einstellen (siehe Seite 29).
• Diese Einstellung gilt nicht für den DVD-MULTI-Wiedergabemodus.

Beispiel: Legen Sie für den oben beschriebenen Fall den Lautsprecherabstand folgendermaßen fest:

Frontlautsprecher: 3,0 m (10 ft)

Mittellautsprecher: 3,0 m (10 ft)

Surround-Lautsprecher: 2,7 m (9 ft)

Hinterer Surround-Lautsprecher: 2,4 m (8 ft)

Einstellen der Basswiedergabe

Sie können genaue Einstellungen für den Subwoofer und die Basswiedergabe vornehmen.

Subwoofer-Ausgang (SWFR OUTPUT)

Sie können den Signaltyp auswählen, der über den Subwoofer ausgegeben wird. Das heißt, Sie können bestimmen, ob die Basselemente der vorderen Lautsprecher-Kanäle über den Subwoofer, ohne Berücksichtigung der Größeneinstellungen (entweder „SMALL“ oder „LARGE“) der vorderen Lautsprecher, ausgegeben werden oder nicht.

Wählen Sie eine der folgenden Einstellungen:

LFE:	Wahlen Sie diese Betriebsart, um nur LFE-Signale (während der Wiedergabe von Dolby Digital und DTS Software) und die Basselemente der kleinen Laufsprecher über den Subwoofer auszugeben.

LFE+MAIN:

Wahlen Sie diese Betriebsart, um immer die Basselemente der vorderen Lautsprecher-Kanäle (MAIN) nach oben (LFE) hinzuzufügen und diese über den Subwoofer auszugeben.

Hinweis:

Wenn Sie für Subwoofer die Einstellung „NO“ ausgewählt haben, steht diese Funktion nicht zur Verfügung.

Übergangsfrequenz – CROSSOVER

Wenn Sie einen Subwoofer verwenden, können Sie die Übergangsfrequenz für die angeschlossenen kleinen Lautsprecher auswählen.

Wählen Sie je nach der Höhe des angeschlossenen kleinen Lautsprechers eine der folgenden Übergangsfrequenzen aus.

80 Hz: Wählen Sie diese Übergangsfrequenz, wenn der Durchmesser des Hauptchassis, das in den Lautsprecher integriert ist, etwa 12 cm beträgt. 100 Hz: Wählen Sie diese Übergangsfrequenz, wenn der Durchmesser des Hauptchassis, das in den Lautsprecher integriert ist, etwa 10 cm beträgt. 120 Hz: Wählen Sie diese Übergangsfrequenz, wenn der Durchmesser des Hauptchassis, das in den Lautsprecher integriert ist, etwa 8 cm beträgt. 150 Hz: Wählen Sie diese Übergangsfrequenz, wenn der Durchmesser des Hauptchassis, das in den Lautsprecher integriert ist, etwa 6 cm beträgt.

Hinweise:

• Wenn Sie für alle Lautsprecher die Einstellung „LARGE“ ausgewählt haben (siehe Seite 29), kann diese Funktion nicht verwendet werden (Einstellung „OFF“). Die Auswahl der Übergangsfrequenz wirkt sich nicht auf die DVD-MULTI-Wiedergabe sowie die Modi All Channel Stereo und 3D HEADPHONE aus.

Niederfrequenzeffektdämpfung – LFE ATTENUATE

Wenn die Basswiedergabe verzerrt klingt, während eine Software abgespielt wird, die mit dem Verfahren Dolby Digital oder DTS Surround codiert wurde, legen Sie den Dämpfungspegel für den Niederfrequenzeffekt fest.

Wählen Sie eine der beiden Optionen:

0 dB: Wählen Sie für den Normalfall diese Einstellung.

-10 dB: Wählen Sie diese Einstellung, wenn der Bass verzerrt wiedergegeben wird.

Auswählen von Haupt- und Subkanal – DUAL MONO

Wenn die Wiedergabequelle Dual Mono ist, können Sie auswählen, ob Sie einen der beiden Kanäle oder beide hören möchten.

Wählen Sie die Wiedergabe-Töne (Kanal).

MAIN: Wählen Sie diese Betriebsart, um den Haupt-Kanal wiederzugeben (Ch1).*1 Die Signalanzeige „L“ leuchtet auf, während dieser Kanal wiedergegeben wird.

SUB: Wählen Sie diese Betriebsart, um den Unter-Kanal wiederzugeben (Ch2). 1 Die Signalanzeige „R“ leuchtet auf, während dieser Kanal wiedergegeben wird. ALL: Wählen Sie diese Betriebsart, um den Haupt- und Unter-Kanal wiederzugeben (Ch1/Ch2). 1 Die Signalanzeige „L“ und „R“ leuchtet auf, während diese Kanäle wiedergegeben werden.

Hinweise:

• Das Dual-Mono-Format ist nicht mit dem zweisprachigen Sendeformat von Fernsehprogrammen identisch. Diese Einstellung hat also keine Auswirkungen auf die Wiedergabe von zweisprachigen Sendungen. *1 Dual-Mono-Signale sind von folgenden Lautsprechern zu hören: L (linker Frontlautsprecher), R (rechter Frontlautsprecher) und C (Mittenlautsprecher) – abhängig von der aktuellen Surround-Einstellung.

Dual Mono Einstellung	Ohne Surround		Bei aktiviertem Surround
			Einstellung für den Mittelloutsprecher
			SMALL/LARGE			NONE
	L	R	L	C	R	L	R
MAIN	Ch 1	Ch 1	—	Ch 1	—	Ch 1	Ch1
SUB	Ch 2	Ch 2	—	Ch 2	—	Ch 2	Ch 2
ALL	Ch 1	Ch 2	—	Ch 1+Ch 2	—	Ch 1+Ch 2	Ch 1+Ch 2

Einstellen der digitalen externen Eingangsgeräte

Wenn Sie die digitalen Eingänge verwenden, geben Sie an, welche Komponenten an welche Anschlüsse angeschlossen sind.

Digitaler Koaxialanschluss – DGTL IN COAX

Wählen Sie die Komponente aus, die an den digitalen Koaxialanschluss angeschlossen ist (DIGITAL IN 1).

• Für RX-8032VSL: DVD (Grundeinstellung), MD, CDR, TV (oder DBS*) oder CD.
• Für RX-7032VSL: DVD (Grundeinstellung), CD, TV (oder DBS**) oder CDR.

Digitale optische Anschlüsse – DGTL IN OPTICAL

Für RX-8032VSL:

Wählen Sie die Komponenten aus, die an die digitalen optischen Anschlüsse angeschlossen sind (DIGITAL IN 2-4).

• Durch das Drehen am MULTI JOG werden die digitalen optischen Eingänge so eingestellt, dass diese mit den folgenden digitalen Komponenten verwendet werden können:

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „DVD“ eingestellt ist

2: CD	3: TV (oder DBS**)	4: CDR	→
2: CD	3: TV (oder DBS**)	4: MD*	→
2: CD	3: MD*	4: CDR	→
2: MD*	3: TV (oder DBS**)	4: CDR	→
(zurück zum Anfang)

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „CD“ eingestellt ist

2: DVD	3: TV (oder DBS**) 4: CDR	→
2: DVD	3: TV (oder DBS**) 4: MD*	→
2: DVD	3: MD*	4: CDR
2: MD*	3: TV (oder DBS**) 4: CDR	→
(zurück zum Anfang)

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „TV“ eingestellt ist oder „DBS“**

2: CD	3: DVD	4: CDR	→
2: CD	3: DVD	4: MD*	→
2: CD	3: MD*	4: CDR	→
2: MD*	3: DVD	4: CDR	→
(zurück zum Anfang)

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „CDR“ eingestellt ist

2: CD	3: TV (oder DBS**) 4: DVD	→
2: CD	3: TV (oder DBS**) 4: MD*	→
2: CD	3: MD*	4: DVD	→
2: MD*	3: TV (oder DBS**) 4: DVD	→
(zurück zum Anfang)

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „MD“ eingestellt ist

2: CD	3: TV (oder DBS**) 4: CDR	→
2: CD	3: TV (oder DBS**) 4: DVD	→
2: CD	3: DVD	4: CDR	→
2: DVD	3: TV (oder DBS**) 4: CDR	→
(zurück zum Anfang)

• Wenn Sie einen MD-Recorder an den digitalen Eingang anschließen, ändern Sie den Signalquellennamen von „TAPE“ auf „MD“ (siehe Seite 21). ** Wenn Sie den Namen der Signalquelle von „TV“ in „DBS“ geändert haben, wird „DBS“ angezeigt (siehe Seite 21).

Für RX-7032VSL:

Wenn Sie die Komponenten einstellen, die an den digitalen Koaxialeingang (DIGITAL IN 1) angeschlossen sind, werden die optischen Anschlüsse (DIGITAL IN 2-4) automatisch für die unten aufgeführten Komponenten festgelegt.

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „DVD“ eingestellt ist

2: CD	3: TV (oder DBS*)	4: CDR
Wenn „DIGITAL IN I (DGTL IN COAX)“ auf „CD“ eingestellt ist
2: DVD	3: TV (oder DBS*)	4: CDR

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „TV“ eingestellt ist oder „DBS“*

2: DVD

3: CD

4: CDR

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „CDR“ eingestellt ist

2: DVD

3: CD

4: TV (oder DBS*)

• Wenn Sie den Namen der Signalquelle von „TV“ in „DBS“ geändert haben, wird „DBS“ angezeigt (siehe Seite 21).

Speichern der Lautstärkeeinstellung für jede Signalquelle

Dieses Gerät speichert für die jeweiligen Signalquellen zahlreiche Einstellungen.

Darüber hinaus können Sie für jede Signalquelle einen Lautstärkepegel zuweisen und diesen zusammen mit den anderen gespeicherten Einstellungen speichern – Ein-Tasten-Bedienung.

Ein-Tasten-Bedienung—ONE TOUCH OPERATION

Wählen Sie eine der beiden Optionen:

ON: Wählen Sie diese Einstellung, um den Lautstärkepegel für die einzelnen Signalquellen separat zu speichern. (Die Anzeige ONE TOUCH OPERATION schaltet sich auf dem Haupt-Display des Geräts ein). Dieser Receiver speichert den Lautstärkepegel, wenn Sie die folgenden Vorgänge durchführen: - Wiedergabesignalquelle ändern, - wenn der Signalquellenname geändert wird.

OFF: Wählen Sie diese Einstellung, wenn der Lautstärkepegel nicht gespeichert werden soll.

So rufen Sie den Lautstärkepegel ab

Wenn die Anzeige ONE TOUCH OPERATION leuchtet, wird der Lautstärkepegel für die aktive Signalquelle abgerufen, wenn diese ausgewählt wird.

So deaktivieren Sie die Eintastenbedienung (One Touch Operation)

Setzen Sie Ein-Tasten-Bedienung auf „OFF“, so dass die Anzeige ONE TOUCH OPERATION erlischt.

Nach dem Einstellen der Grundeinstellungen können Sie Sound-Parameter an Ihre Vorlieben anpassen.

Grundeinstellungen

Auf den folgenden Seiten können Sie die folgenden Einstellungen vornehmen:

• Sie können nur die Parameter einstellen, die dem aktuellen Klangmodus zugeordnet sind.
• Es können keine Sound-Einstellungen vorgenommen werden, wenn die Analog Direct-Funktion verwendet wird.

Parameter	Vorgehensweise	Siehe Seite
DIGITAL EQ	Einstellen des Frequenzgangausgleichs.	34
SUBWFR LVL	Einstellen des Subwoofer-Ausgangspegels.	34
FRONT L LVL	Einstellen des Ausgangspegel des linken Frontlautsprechers ein.	34
FRONT R LVL	Einstellen des Ausgangspegel des rechten Frontlautsprechers ein.	34
CENTER LVL	Einstellen des Ausgangspegels des Mittellautsprechers.	34
SURR L LVL	Einstellen des Ausgangspegels des linken Surround-Lautsprechers.	34
SURR R LVL	Einstellen des Ausgangspegels des rechten Surround-Lautsprechers.	34
SBACK LVL	Einstellen des Ausgangspegels des hinteren Surround-Lautsprechers.	34
EFFECT*1	Einstellen des DAP-Effektgrads.	35
ROOMSIZE*1	Auswählen der Raumgroße für ihren virtuellen Hörraum.	35
LIVENESS*1	Auswählen des Live-Effektpegels für ihren virtuellen Hörraum.	35
CTR TONE	Einstellen des Mittenklangs auf weich oder hart.	35
PANorama*2	Hinzufügen eines Umgebungsk-langeeffekts mit Seitenreflexion.	35
CNTR WIDTH*2	Einstellen der Mittelkanalposition zwischen Mittellautsprecher und linken/rechten Frontlautsprechn.	35
DIMENSION*2	Einstellen der Schallortung.	35
CNTR GAIN*3	Einstellen der Schallortung für den Mittelkanal.	35

Hinweise:

1 Einstellbar, wenn DAP-Modus verwendet wird. ² Einstellbar, wenn Pro Logic II-Musik wiedergegeben wird. *3 Einstellbar, wenn Neo:6-Musik wiedergegeben wird.

Grundverfahren

Bevor Sie beginnen, denken Sie an Folgendes...

Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

Bsp. Einstellen des Subwoofer-Pegels auf -3.

1. Drücken Sie die Taste ADJUST.

Der zuletzt gewählte Wert wird im Display angezeigt.

1. Drehen Sie solange am MULTI JOG, bis der von Ihnen gewünschte Parameter im Display angezeigt wird.
2. Wählen Sie für dieses Beispiel „SUBWFR LVL“. Verfügbare Parameter finden Sie in der Liste auf der linken Seite.

1. Drücken Sie auf MULTI JOG (PUSH SET).

Die aktuelle Einstellung (oder Pegel) des ausgewählten Parameters wird im Display angezeigt.

1. Drehen Sie am MULTI JOG, um eine von Ihnen gewünschte Einstellung auszuwählen bzw. vorzunehmen.

1. Drücken Sie die Taste EXIT.
2. Wiederholen Sie Schritte 2 bis 5, um ggf. andere Parameter einzustellen.
3. Drücken Sie die Taste EXIT.

Die Signalquelle wird wieder im Display angezeigt.

Einstellen des Frequenzgangausgleichs

Sie können den Frequenzgangausgleich nach Ihrem persönlichen Geschmack einstellen.

• Sobald eine Einstellung vorgenommen wird, wird sie für jede Signalquelle gespeichert.

Einstellen des Frequenzgangausgleichs – DIGITAL EQ

Es können fünf Frequenzbänder (Mittenfrequenzen: 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz) in einem Bereich von -8 dB bis +8 dB (0 dB ist die Grundeinstellung) in 2-dB-Schritten eingestellt werden. – Wenn eine Einstellung vorgenommen wird, leuchtet die Anzeige DIGITAL EQ im Display auf.

Zur Abflachung des Frequenzbereichs alle Frequenzbänder auf „0 dB“ in Schritt 4 im „Grundverfahren“ (auf Seite 33) einstellen. Die Anzeige DIGITAL EQ im Display erlischt.

Hinweise:

• Es können keine Veränderungen am digitalen Frequenzgangausgleich vorgenommen werden, wenn die Analog-Direct-Funktion verwendet wird.
• Eine Veränderung des digitalen Frequenzgangbereichs wirkt sich nur auf die Frontlautsprecher aus.

Es besteht auch die Möglichkeit, den Frequenzgangabgleich mit der Fernbedienung einzustellen.

1. Drücken Sie die Taste SOUND.

Die Zifferntasten werden aktiviert, um Klangeinstellungen vornehmen zu können.

2. Drücken Sie wiederholt die Taste DIGITAL EQ (Frequenzgangausgleich), um die gewünschte Mittenfrequenz auszuwählen.

• Durch jeden Druck auf diese Taste wird die Mittelfrequenz mit ihrem momentanen Pegel im Display angezeigt.

3. Drücken Sie wiederholt die Taste LEVEL + oder -, um die Mittelfrequenz einzustellen.

Die Anzeige DIGITAL EQ leuchtet im Display auf.

• Der Frequenzpegel ändert sich in einem Bereich von -8 dB bis +8 dB in 2-dB-Schritten.

4. Wiederholen Sie die Schritte 2 und 3, um die anderen Mittelfrequenzen einzustellen.

Einstellen der Lautsprecherausgangspegel

Sie können die Lautsprecherausgangspegel einstellen. Der Testton wird über jeden Lautsprecher außer dem Subwoofer ausgegeben, um die Balance des Ausgangspegels beim Surround-Modus zu prüfen.

• Sobald eine Einstellung vorgenommen wird, wird sie für jede Signalquelle gespeichert.

Einstellbare Lautsprecher

Die Ausgangspegel der folgenden Lautsprecher können in einem Bereich von -10 dB bis +10 dB (0 dB ist die Grundeinstellung) eingestellt werden:

SUBWFR LVL:	Wahlen Sie diesen Eintrag, um den Ausgangspegel des Subwoofer.
FRONT L LVL:	Wahlen Sie diesen Eintrag, um den Ausgangspegel des linken Frontlautsprechers.
FRONT R LVL:	Wahlen Sie diesen Eintrag, um den Ausgangspegel des rechten Frontlautsprechers.
CENTER LVL:	Wahlen Sie diesen Eintrag, um den Ausgangspegel des Mittellautsprechers.
SURR L LVL:	Wahlen Sie diesen Eintrag, um den Ausgangspegel des linken Surround-Lautsprechers.
SURR R LVL:	Wahlen Sie diesen Eintrag, um den Ausgangspegel des rechten Surround-Lautsprechers.
SBACK LVL:	Wahlen Sie diesen Eintrag, um den Ausgangspegel des linken hinteren Surround-Lautsprechers.

Hinweise:

• Wenn Sie für einen Lautsprecher „NO“ oder „NONE“ ausgewählt haben (siehe Seite 29), kann der Ausgangspegel für den entsprechenden Lautsprecher nicht eingestellt werden.
• Der Ausgangspegel des mittleren und linken und rechten Surround-Lautsprechers ist für den DVD-MULTI-Wiedergabemodus einstellbar, obwohl „NONE“ in den Lautsprechereinstellungen eingestellt ist.
• Die Ausgangspegel der Lautsprecher (außer Subwoofer) lassen sich nicht einstellen, wenn die Analog-Direct-Funktion verwendet wird. Die Einstellungen des Subwoofer-Ausgangspegels sind auf Seite 19 beschrieben.

Die Fernbedienung kann ebenfalls zum Einstellen des Lautsprecher-Ausgangspegels verwendet werden. Wenn Sie die Fernbedienung verwenden, können Sie Einstellungen vornehmen, während Sie den Testton hören.

1. Drücken Sie die Taste SOUND.

Die Zifferntasten werden aktiviert, um Klangeinstellungen vornehmen zu können.

2. Drücken Sie die Taste TEST, um zu prüfen, ob eine Lautsprecherausgabe über alle Lautsprecher und mit gleichem Pegel erfolgt.

Der Testton wird über die Lautsprecher in der folgenden Reihenfolge ausgegeben.

• Es wird kein Testton aus den Lautsprechern und dem Subwoofer ausgegeben, die auf „NONE“ in den Lautsprechereinstellungen eingestellt sind.

& FRNT L (Linker Frontlautsprecher)→ CENTER\ & (Mittellautsprecher)→ FRNT R (Rechter Frontlautsprecher)\ & → SURR R (Rechter Surround-Lautsprecher)→ SBACK\ & (Hinterer Surround-Lautsprecher)→ SURR L (Linker\ & Surround-Lautsprecher)→ (Zurück zum Anfang)

3. Wählen Sie einen Lautsprecher aus, den Sie einstellen möchten.

• Drücken Sie die Taste FRONT·L, um den linken Frontlautsprecher auszuwählen.
• Drücken Sie die Taste CENTER, um den Mittenlautsprecher auszuwählen.
• Drücken Sie die Taste FRONT•R, um den rechten Frontlautsprecher auszuwählen.
• Drücken Sie die Taste SURR•R, um den rechten Surround-Lautsprecher auszuwählen.
• Drücken Sie die Taste SURR BACK, um den hinteren Surround-Lautsprecher auszuwählen.
• Drücken Sie die Taste SURR · L, um den linken Surround-Lautsprecher auszuwählen.

4. Drücken Sie die Taste LEVEL + oder LEVEL -, um den Ausgangspegel des Lautsprechers einzustellen (-10 dB bis +10 dB).

5. Wiederholen Sie die Schritte 3 und 4, um die Ausgangspegel der anderen Lautsprecher einzustellen.

6. Drücken Sie erneut die Taste TEST, um den Testton zu deaktivieren.

Einstellen der Sound-Parameter für Surround- und DSP-Modi

Sie können die Surround- und DSP-Sound-Parameter nach Ihrem Belieben einstellen.

• Wenn der Mittellautsprecher auf „NONE“ eingestellt ist, sind die Parameter CTR TONE, CNTR WIDTH und CNTR GAIN nicht verfügbar.

Einstellbare Parameter

Sie können die folgenden Parameter einstellen:

Für Surround-, DAP- und All Channel Stereo-Modi (bei angeschlossenem Mittenlautsprecher)

• Diese Einstellung wird für alle Surround-Modi verwendet und wird für die DSP-Modi getrennt gespeichert.

CTR TONE: Stellt den Klang des Mittenlautsprechers ein. Ein höherer Wert bedeutet, dass der Dialog klarer wird und sich der Klang der menschlichen Stimme von weich in hart ändert. Normalerweise sollte ein Wert von „3“ eingestellt werden. Einstellbarer Bereich: 1 bis 5.

Für DAP-Modi

• Sobald eine Einstellung vorgenommen wird, wird sie für jeden DAP-Modus gespeichert.

EFFECT: Stellt den DAP-Effektgrad ein. Der DAP-Effekt verstärkt sich mit zunehmendem Wert. Normalerweise sollte ein Wert von „3“ (Grundeinstellung) eingestellt werden. Einstellbarer Bereich: 1 bis 5.

ROOMSIZE: Stellt die virtuelle Raumgröße ein. Das Reflexionsintervall nimmt mit zunehmendem Wert zu, sodass Sie den Eindruck haben, Sie würden sich in einem größeren Raum befinden. Normalerweise sollte ein Wert von „3“ (Grundeinstellung) eingestellt werden. Einstellbarer Bereich: 1 bis 5.

LIVENESS: Stellt den Live-Effekt ein. Mit zunehmendem Wert nimmt die zeitabhängige Reflexionsdämpfung ab, sodass das erzeugte Klangbild immer mehr dem typischen Klangbild einer „Live-Aufführung“ ähnelt. Normalerweise sollte ein Wert von „3“ (Grundeinstellung) eingestellt werden. Einstellbarer Bereich: 1 bis 5.

Nur für Pro Logic II Music

PANORAMA: Wählen Sie „ON“ für einen Sound-Effekt aus, der Sie vollständig umgibt und sich an den Seitenwänden spiegelt. (Grundeinstellung: “OFF”).

CNTR WIDTH: Stellt die Schallortung zwischen mittlerem Kanal und dem linken und rechten Frontlautsprecher ein. Mit zunehmendem Wert verschiebt sich der Klang des mittleren Kanals zum linken bzw. rechten Frontlautsprecher. Normalerweise sollte ein Wert von „3" (Grundeinstellung) eingestellt werden. Einstellbarer Bereich: OFF und 1 bis 7.

DIMENSION: Stellt den Standpunkt der Schallortung ein. Mit zunehmendem Wert verschiebt sich die Schallortung von hinten nach vorn. Normalerweise sollte ein Wert von „4" (Grundeinstellung) eingestellt werden. Einstellbarer Bereich: 1 bis 7.

Nur für Neo:6 Music

CNTR GAIN: Passen Sie die Klanglokalisierung des mittleren Kanals an. Je größer die Ziffer, desto größer wird die Lokalisierungsklarheit des mittleren Kanals. Normaleinstellung sollte „0.2 (Grundeinstellung)“ eingestellt werden. Einstellbarer Bereich: 0 bis 0.5.

Dieses Gerät kann eine Vielzahl von Surround-Modi automatisch aktivieren. Die gespeicherten Grundeinstellungen und -anpassungen, die in den Setup- und Anpassungsmenüs (siehe Seiten 27 bis 35) vorgenommen wurden, werden angewandt.

Erzeugen von Theateratmosphäre

In einem Kinosaal sind zahlreiche Lautsprecher an den Wänden angebracht, um einen beeindruckenden Multi-Surround-Klang zu erzeugen, der den Hörer von allen Seiten erreicht. Mit der umfangreichen Anzahl an Lautsprechern kann ein räumliches Klangbild und eine Klangbewegung erzielt werden.

Die in diesem Receiver integrierten Surround-Betriebsarten können fast dieselben Surround-Klänge wie in einem richtigen Kinosaal erzeugen—und zwar mit nur fünf oder sieben Lautsprechern (plus Subwoofer).

Einführung zu den Surround-Modi

Dolby Digital*1

Dolby Digital ist eine digitale Signalkompressionsmethode, die von den Dolby Laboratories entwickelt wurde. Sie ermöglicht die mehrkanalige Kodierung und Dekodierung (1ch bis hin zu 5,1ch).

• Wenn ein Dolby Digital-Signal über den digitalen Eingang hereinkommt, leuchtet die Anzeige [DIGITAL] auf dem Display auf.

Dolby Digital 5.1CH

Die Kodiermethode Dolby Digital 5,1CH (DOLBY D) (das so genannte digitale diskrete 5,1-Kanal-Audioformat) nimmt die Signale des linken vorderen Kanals, des rechten vorderen Kanals, des Mittelkanals, des linken Surround-Kanals, des rechten Surround-Kanals und des LFE-Kanals (insgesamt 6 Kanäle, der LFE-Kanal wird jedoch als 0,1-Kanal gezählt, davon 5,1-Kanal) auf und komprimiert diese digital.

Außerdem erhöht Dolby Digital eine Surround-Wiedergabe in Stereo und stellt die Übergangsfrequenz der Surround-Höhen auf 20 kHz anstatt auf 7 kHz wie bei Dolby Pro Logic ein. Dadurch ist die Klangbewegung und das Gefühl, „mittendrin“ zu sein, viel stärker als bei Dolby Pro Logic.

Dolby Digital EX

Bei Dolby Digital EX (DOLBY D EX) handelt es sich um ein neues digitales Surround-Kodierformat, das die dritten Surround-Kanäle, die als „hintere Surround-Kanäle“ bezeichnet werden, unterstützt.

Im Gegensatz zum konventionellen Format Dolby Digital 5.1CH vermitteln die hinteren Surround-Kanäle beim Anschauen der Videosoftware detailliertere Bewegungseffekte im Hintergrund. Darüber hinaus ist das räumliche Surround-Klangbild stabiler.

• Sie können Virtual 6.1-Kanal-Surround verwenden, wenn Dolby Digital EX Software wiedergegeben wird, ohne dass die hinteren Surround-Lautsprecher angeschlossen werden müssen. Diese Surround verschiebt den hinteren Surround-Kanal zu den Surround-Lautsprechern, so dass Sie weiterhin einen fantastischen Surround-Effekt von hinten erleben.

Dolby Pro Logic

Bei dem Dolby Surround-Kodierformat werden die Signale des linken vorderen Kanals, des rechten vorderen Kanals, des Mittelkanals und des Surround-Kanals (monaural) in 2 Kanälen aufgenommen.

Der in diesem Receiver eingebaute Dolby Pro Logic-Decoder dekodiert die Signale dieser zwei Kanäle zurück in die ursprünglichen Signale der 4 Kanäle (plus Subwoofer) – Mehrkanal-Reproduktion auf Matrix-Basis.

• Wenn Dolby Pro Logic aktiviert ist, leuchtet die Anzeige PRO LOGIC auf dem Display auf.

Dolby Pro Logic II

Dolby Pro Logic II verfügt über ein neu entwickeltes, mehrkanaliges Wiedergabeformat, mit dem 2-Kanal-Software in 5-Kanal-Software (plus Subwoofer) umgewandelt wird. Die matrix-basierte Konvertierungsmethode, die für Dolby Pro Logic II verwendet wurde, limitiert die Abschaltfrequenz der Surroundhöhen nicht und erhöht einen Stereo-Surround-Klang.

• Dieser Receiver bietet Ihnen zwei Dolby Pro Logic II-Betriebsarten zur Auswahl – Pro Logic II Movie (PL II MOVIE) und Pro Logic II Music (PL II MUSIC).

Wenn Dolby Pro Logic II aktiviert ist, leuchtet die Anzeige

PRO LOGIC II auf dem Display auf.

PLII MOVIE:

Eignet sich für die Wiedergabe von Software, die mit Dolby Surround kodiert wurde. Sie konnen ein Klangfeld genießen, das dem mit 5,1-Kanal-Klängen erstelltten sehr Nahe kommt.

PLII MUSIC:

Eignet sich zur Wiedergabe einer 2-kanaligen Stereo-Software. Sie können weite und tiefe Klänge genieten.

DTS*2

DTS ist eine weitere digitale Signalkompressionsmethode. Sie wurde von Digital Theater Systems Inc. entwickelt und ermöglicht die mehrkanalige Kodierung und Dekodierung (1 Kanal bis hin zu 6,1 Kanälen).

• Wenn ein DTS-Signal über den digitalen Eingang hereinkommt, leuchtet die Anzeige auf dem Display auf.

DTS Digital Surround (DTS) ist ein anderes digitales diskretes 5,1-Kanal-Audioformat, das auf CDs, LDs und DVD-Software vorkommt.

Im Vergleich zu Dolby Digital ist die Audio-Kompressionsrate des DTS Digital Surround-Formats geringer, wodurch das Klangfeld erweitert wird und die Wiedergabe mehr Tiefe erhält. DTS Digital Surround gibt einen tatsächlichen, vollen und klaren Klang wieder.

• Wenn die EX/ES-Einstellung auf „ON“ eingestellt ist, wird das DTS Neo:6 (DTS NEO:6)-Format während der Wiedergabe von Mehrkanal-DTS-Software verwendet. Hierdurch wird das gleiche Surround-Klangfeld wie mit 6,1-Kanal-Software erzeugt.

DTS-ES ist ein weiteres Format zur mehrkanaligen digitalen Kodierung. Es verbessert in großem Maße den 360-Grad-Surround-Eindruck und Raumausdruck, indem der dritte Surround-Kanal hinzugefügt wird – der hintere Surround-Kanal.

DTS-ES umfasst zwei Signalformate mit verschiedenen Aufnahmemethoden des Surroundsignals – DTS-ES Discrete 6.1ch (DTS-ES DSCRT) und DTS-ES Matrix 6.1ch (DTS-ES MATRIX).

DTS-ES Discrete 6.1ch wurde für die getrennte Kodierung (und Dekodierung) einer 6,1-kanaligen Signalquelle entwickelt, um Störungen mit den einzelnen Kanälen zu vermeiden.

DTS-ES Matrix 6.1ch wurde entwickelt, um dem DTS Digital Surround-5,1-Kanal einen weiteren Surround-Kanal hinzuzufügen. Durch die Verwendung einer matrixbasierten Kodierungs-/Dekodierungsmethode wird ein zusätzliches Signal des „hinteren Surround“-Kanals sowohl in der linken als auch in der rechten Surround-Kanal-Signalquelle kodiert (und dekodiert).

• Sie können Virtual 6,1-Kanal-Surround verwenden, wenn DTS-ES Software wiedergegeben wird, ohne dass die hinteren Surround-Lautsprecher angeschlossen werden müssen. Diese Surround-Funktion verschiebt den hinteren Surround-Kanal zu den Surround-Lautsprechern, so dass Sie weiterhin einen fantastischen Surround-Effekt erleben können.

Die VIRTUAL SB (hinterer Surround)-Anzeige leuchtet im Display auf.

DTS 96/24

In den letzten Jahren war ein gesteigertes Interesse an höheren Samplingraten sowohl im Aufnahmebereich als auch für die Wiedergabe zu Hause zu verzeichnen. Höhere Samplingraten erlauben einen breiteren Frequenzbereich und größere Bit-Tiefen bieten einen erweiterten Dynamikbereich.

DTS 96/24 ist ein mehrkanaliges digitales Signalformat (fs 96kHz/ 24 bits), das von Digital Theater Systems Inc. eingeführt wurde, um eine „der CD überlegene Klangqualität“ für den Hausgebrauch zu liefern.

• Wenn DTS 96/24-Signale eingehen, leuchtet die Anzeige 96/24 auf. Sie können seinen 5,1-kanaligen Klang in voller Qualität hören.

DTS Neo:6

DTS Neo:6 ist ein anderes Dekodierverfahren, um 6 Kanäle (inkl. Subwoofer) von analoger/digitaler Zweikanal-Software mit Hilfe eines Hochpräzisions-Digital-Matrix-Decoders, der für DTS-ES-Matrix 6,1-Kanal verwendet wird, zu reproduzieren. Wenn einer der Neo:6-Modi aktiviert ist, leuchtet die Anzeige NEO:6 auf dem Display auf.

• Dieser Receiver ist mit den folgenden DTS NEO:6-Modi ausgestattet—Neo:6 Cinema (NEO:6CINMA) und Neo:6 Music (NEO:6MUSIC).

NEO:6CINMA:

Eignet sich zur Wiedergabe von Filmen. Sie können die gleiche Atmosphäre mit einer 2-kanaligen Software schaffen wie mit einer 6,1-kanaligen Software. Eignet sich auch für die Wiedergabe von Software, die mit konventionellen Surround-Formaten kodiert wurde.

NEO:6MUSIC:

Eignet sich zur Wiedergabe von Musik-Software. Die vorderen Kanalsignale umgeheden Decoder (was nicht in dem Verlust von Klangqualität resultiert) und die über die anderen Lautsprecher übertragenen Surround-Signale erweiterern auf natürliche Art das Klangfeld.

Was ist Dual Mono?

Dual Mono ist leichter zu verstehen, wenn Sie an die zweisprachige Ausstrahlung einer Fernsehsendung denken (das Dual Mono-Format ist jedoch mit diesen analogen Formaten nicht identisch).

Dieses Format wurde jetzt in Dolby Digital, DTS usw. übernommen. Mit diesem Format können zwei unabhängige Kanäle (Haupt- und Subkanal genannt) getrennt aufgezeichnet werden.

• Wenn ein Dual Mono-Signal erkannt wird, leuchtet die DUAL-Anzeige auf. Sie können entweder den einen oder den anderen Kanal auswählen (Siehe Seite 31).

Bei der Verwendung des Surround-Modus kommt der Klang aus den aktivierten Lautsprechern, die von diesem Surround-Modus bestätigt werden.

• Wenn die Surround-Lautsprecher und der Mittellautsprecher in den Lautsprechereinstellungen auf „NONE“ eingestellt sind, wird JVC's eigenes 3D PHONIC-Format (das entwickelt wurde, um einen Surround-Effekt nur über die Frontlautsprecher zu erzeugen) verwendet.

Die Anzeige „3D-PHONIC“ leuchtet auf dem Display auf.

1 In Lizenz von Dolby Laboratories hergestellt „Dolby“, „Pro Logic“, und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories. ² , "DTS", "DTS-ES Extended Surround" und „Neo:6“ sind Warenzeichen von Digital Theater Systems, Inc.

Auf verschiedene Software anwendbare Surround Betriebsarten

Die verfügbaren Surround-Betriebsarten variieren je nach Einstellung der Lautsprecher und je nach den eingehenden Signalen. Die Tabellen auf dieser und der nächsten Seite zeigen die Zusammenhänge zwischen den Surround-Betriebsarten und den eingehenden Signalen (mit hinteren Surround-Lautsprechern und EX/ES-Einstellungen).

Die Zahlen in den Klammern, die unter dem eingehenden Signaltyp zu finden sind, geben die Anzahl der vorderen Kanäle und der Surround-Kanäle an. Beispielsweise zeigt (3/2) an, dass die Signale mit drei vorderen Signalen (links/rechts/mittel) und zwei (Stereo-) Surroundsignalen kodiert werden.

Eingehender Signaltyp	Einstellung des hinteren Surround-Kanals	EX/ES-Einstellung	Verfügbare Surround-Betriebsart
Dolby Digital EX	2SPK/1SPK		AUTO/ON
		OFF	DOLBY D
	NONE		AUTO/ON
		OFF	DOLBY D (VIRTUAL SB)*1
Dolby Digital (3/2, 2/2)	2SPK/1SPK		AUTO
		ON	DOLBY D
		OFF	DOLBY D
	NONE		Nicht verfügbar
Dolby Digital (3/1, 2/1)	2SPK/1SPK		AUTO/ON/OFF
	NONE		Nicht verfügbar
Dolby Digital (1/0, 3/0)	2SPK/1SPK/NONE		Nicht verfügbar
Dolby Digital (Dual Mono)	2SPK/1SPK/NONE		Nicht verfügbar
DTS-ES Discrete 6.1ch	2SPK/1SPK		AUTO/ON
		OFF	DTS
	NONE		AUTO/ON
DTS-ES Matrix 6.1ch	2SPK/1SPK		AUTO/ON
DTS-ES 96/24 Matrix		OFF	DTS
	NONE		AUTO/ON
		OFF	DTS
DTS, DTS 96/24 (3/2, 2/2)	2SPK/1SPK		AUTO
*2 DTS 96/24 Processing wurde nicht angewendet. Wenn Sie das Processing anwenden möchten, stellen Sie die Einstellung EX/ES auf „OFF“ ein.		ON	DTS NEO:6*2
		OFF	DTS
	NONE		Nicht verfügbar
DTS (3/1, 2/1)	2SPK/1SPK		AUTO/ON/OFF
	NONE		Nicht verfügbar
DTS (1/0, 3/0)	2SPK/1SPK/NONE		Nicht verfügbar
DTS (Dual Mono)	2SPK/1SPK/NONE		Nicht verfügbar

Eingehender Signaltyp	Verfügbare Surround-Betriebsart
Analog/PCM/Dolby Digital (2/0)/DTS (2/0)	PL II MOVIE / PL II MUSIC / PRO LOGIC / NEO:6 CINMA / NEO:6 MUSIC
DVD MULTI	Keine

3D HEADPHONE-Modus—3D H PHONE

Sie können die Surround-Betriebsarten auch über Kopfhörer genießen. Wenn Sie die Taste SURROUND drücken, solange die Frontlautsprecher 1 und 2 beide deaktiviert sind, wird die Betriebsart 3D HEADPHONE-Betriebsart (3D H PHONE) aktiviert, wobei der wiedergegebene Software-Typ keine Rolle spielt. „3D H PHONE“ wird auf dem Display angezeigt und die DSP- und HEADPHONE-Anzeigeleuchten leuchten auf.

*1 Virtual 6,1-Kanal-Surround

Sie können Virtual 6,1-Kanal-Surround verwenden, wenn Dolby Digital EX Software wiedergegeben wird, ohne dass die hinteren Surround-Lautsprecher angeschlossen werden müssen. Diese Surround verschiebt den hinteren Surround-Kanal zu den Surround-Lautsprechern, so dass Sie weiterhin einen fantastischen Surround-Effekt von hinten erleben. Die Anzeige VIRTUAL SB (hinteren Surround) schaltet sich im Display ein.

Aktivieren der Surround-Modi

Die zur Verfügung stehenden Surround-Modi hängen von den Lautsprechereinstellungen und den Eingangssignalen ab. (Siehe Seite 38).

Wenn einer der Surround-Modi für eine Signalquelle aktiviert wird, werden die gespeicherten Einstellungen und Veränderungen automatisch abgerufen (siehe Seiten 27 bis 35).

Es besteht auch die Möglichkeit, die Tasten auf der Fernbedienung für die gleichen Funktionen zu verwenden.

Aktivierung der EX/ES-Einstellung

Bei einer mehrkanaligen, digitalen Software haben Sie die Möglichkeit, die Wiedergabebetriebsart 7,1-Kanal zu aktivieren.

• Sobald Sie die Wiedergabebetriebsart EX/ES (7,1-Kanal) eingestellt haben, wird dieser in den Speicher gelegt und aufgerufen, wenn Sie die Surround-Betriebsart aktivieren, auf die die Wiedergabebetriebsart EX/ES (7,1-Kanal) angewendet werden kann.

Drücken Sie die Taste EX/ES, um die für Sie angemessenen Einstellungen vorzunehmen.

Die aktuell ausgewählte Wiedergabebetriebsart EX/ES (7,1-Kanal) erscheint auf dem Display.

• Bei jedem Druck der Taste ändert sich die Anzeige wie folgt:

EX/ES AUTO*: Je nach eingehendem Signal wird die angemessene Surround-Betriebsart angewendet.

• Für Dolby Digital EX und DTS-ES wird die Wiedergabe EX/ES (7,1-Kanal) angewendet.
• Für Software, die mit 5,1-Kanälen (oder weniger) kodiert wurde, wird die Wiedergabe mit 5,1-Kanälen angewendet.

EX/ES ON*: Wählen Sie diese Einstellung, wenn Sie die Wiedergabe EX/ES (7,1-Kanal) auf Software anwenden möchten, die sowohl mit 5,1-Kanälen als auch mit 6,1-Kanälen kodiert wurde.

EX/ES OFF: Wählen Sie diese Einstellung, um die Wiedergabe mit EX/ES (7,1-Kanal) aufzuheben.

• Wenn die hinteren Surround-Lautsprecher nicht angeschlossen oder deaktiviert sind, wird Virtual 6,1-Kanal-Surround verwendet.

Hinweise:

• Wenn die Surround-Betriebsart deaktiviert ist, wird das Drücken der Taste EX/ES eine geeignete Surround-Betriebsart für mehrkanalige, digitale Software aktivieren.
• Wenn eine zweikanalige analoge oder digitale Quelle mit einer aktivierten Surround-Betriebsart wiedergegeben wird, können Sie die Wiedergabebetriebsart EX/ES (7,1-Kanal) anpassen und die Einstellung speichern. Dies wird jedoch auf die aktuelle Signalquelle keinen Einfluss nehmen.
• Wenn für die Signalquelle keine EX/ES (7,1-Kanal) Reproduktion angewendet werden kann, können Sie Einstellungen vornehmen und speichern, jedoch bleiben die Reproduktionskanäle unverändert.

Aktivierung der Surround-Betriebsarten

1. Wählen Sie eine beliebige Signalquelle außer „DVD MULTI“ aus und geben Sie sie wieder.

• Achten Sie darauf, dass Sie den analogen oder digitalen Eingangsmodus ausgewählt haben.
• Surround-Modi können nicht für den DVD MULTI-Wiedergabemodus ausgewählt werden.

2. Drücken Sie die Taste SURROUND, um die Surround-Betriebsart auszuwählen.

• Bei digitaler Mehrkanal-Software (außer Zweikanal- und Dual-Mono-Software) werden die eingehenden Signale automatisch erkannt und der entsprechende Surround-Modus wird aktiviert (siehe Seite 38 für weitere Informationen).

Bsp. Wenn „DOLBY D“ aktiviert ist.

• Wenn der EX/ES (7.1-Kanal)-Reproduktionsmodus auf „AUTO“ oder „ON“ eingestellt ist, wird einer der EX/ES (7.1-Kanal)-Reproduktionsmodi aktiviert (siehe linke Spalte).
• Für analoge Signalquellen und digitale 2-kanalige Software können Sie eine der folgenden Surround-Betriebsarten auswählen. Mit jedem Druck auf die Taste SURROUND ändern sich die Surround-Betriebsarten wie folgt:

• Für Dual-Mono-Software können Sie den Kanal wählen, den Sie hören möchten. (Siehe Seite 31).

Sehen Sie die Seiten 34 und 35, um den Lautsprecher-Ausgangsmodus einzustellen.

Die Surround-Betriebsart aufheben

Drücken Sie die Taste SURROUND/DSP OFF (oder SURR/DSP OFF auf der Fernbedienung). „SURR OFF“ wird im Display angezeigt.

Dieses Gerät kann eine Vielzahl von DSP-Modi automatisch aktivieren. Die gespeicherten Grundeinstellungen und -anpassungen, die in den Setup- und Anpassungsmenüs (siehe Seiten 27 bis 35) vorgenommen wurden, werden angewandt.

Erzeugene Klangfeldes

Der Sound, den man in einer Konzerthalle hört, besteht usw. aus direktem Sound und indirektem Sound – freie Reflexionen und Reflexionen von hinten. Direkter Sound erreicht den Zuhörer ohne Reflexion. Indirekter Sound wird dagegen durch die Entfernung zur Decke oder den Wänden verzögert. Diese direkten und indirekten Töne sind das wichtige Element des akustischen Surround-Effekts. Die DSP-Betriebsarten können diese wichtigen Elemente erstellen und Ihnen das Gefühl vermitteln, „mittendrin“ zu sein.

Einführung zu den DSP-Betriebsarten

Es gibt folgende DSP-Betriebsarten

• DAP (Digital Acoustic Processor)-Betriebsarten (HALL 1, HALL 2, LIVE CLUB, DANCE CLUB, PAVILION, THEATER 1, THEATER 2)
• ALL CH STEREO
• MONO FILM

3D-KOPFHÖRER-Betriebsart

Sie können nun auch den DSP-Effekt (außer der Betriebsart All Channel Stereo) über die Kopfhörer genießen.

Wenn Sie die Taste DSP drücken, solange die vorderen Lautsprecher 1 und 2 beide deaktiviert sind, wird die Betriebsart HEADPHONE aktiviert, wobei der wiedergegebene Software-Typ keine Rolle spielt. „3D H PHONE“ wird auf dem Display angezeigt und die DSP- und HEADPHONE-Anzeigeleuchten leuchten auf.

Wenn Sie eine der DSP-Betriebsarten aktivieren möchten, drücken Sie die Taste DSP, wobei sich die DSP-Betriebsart jeweils wie folgt ändert:

Die Anzeige DSP schaltet sich im Display ebenfalls ein.

DAP-Betriebsarten

Sie können unter den folgenden DAP-Betriebsarten wählen, um bei der Musikwiedergabe ein räumlicheres Klangbild zu erzielen.

HALL 1:	Bei dieser Einstellung wird das Klangfeld einergroßen rechteckigen Konzerthalle reproduziert,wie sie vor allem für klassische Konzerteverwendet wird. (Entspricht einer Halle mit ca.2000 Sitzplätzen).
HALL 2:	Bei dieser Einstellung wird das Klangfeld einergroßen Konzerthalle, in der Art eines Hörsaalsreproduziert, wie sie vor allem für klassischeKonzerte verwendet wird. (Entspricht einerHalle mit ca. 2000 Sitzplätzen).
LIVE CLUB:	Bei dieser Einstellung wird das Gefühlvermittelt, sich in einem Musikclub mitniedriger Decke zu befinden.
DANCE CLUB:	Bei dieser Einstellung wird das räumlicheGefühl eines Tanzclubs vermittelt.
PAVILION:	These Einstellung vermittelt den räumlichenEindruck eine Pavilion mit hoher Decke.
THEATER 1*:	Bei dieser Einstellung wird der räumlicheEindruck eines großen Kinosaals mit etwa 600Sitzplätzen vermittelt.
THEATER 2*:	Bei dieser Einstellung wird der räumlicheEindruck eines kleinen Kinosaals mit etwa 300Sitzplätzen vermittelt.

• Der integrierte Dolby Pro Logic II Decoder wird aktiviert, wenn analoge oder digitale Zweikanalsignalquellen wiedergegeben werden. Die Anzeige PRO LOGIC leuchtet auf.

Wenn Sie die DAP-Betriebsart verwenden, kommt aus allen angeschlossenen und aktivierten Lautsprechern Ton.

• Wenn nur Surround-Lautsprecher angeschlossen sind, wird die von JVC entwickelte Betriebsart 3D-PHONIC verwendet (die dazu dient, den Surround-Effekt ausschließlich mit Hilfe der Frontlautsprecher zu erzeugen). Die Anzeige 3D-PHONIC schaltet sich im Display ein.

Stereo-Wiedergabe über sämtliche Kanäle (ALL CH STEREO)

In dieser Betriebsart kann unter Verwendung aller angeschlossenen (und aktivierten) Lautsprecher ein umfangreicheres Stereo-Klangfeld erzeugt werden. Diese Betriebsart kann nicht verwendet werden, wenn keine Surround-Lautsprecher angeschlossen sind.

• Wenn ein Kopfhörer angeschlossen ist oder die Frontlautsprecher deaktiviert wurden, stehen die Betriebsarten „All Channel Stereo“ nicht zur Verfügung.

Durch normales Stereo-Format reproduziertes Schallfeld

Durch All Channel Stereo reproduziertes Soundfeld

Monophoner Film

Damit ein größeres akustisches Klangfeld in Ihrem Hörraum bei der Wiedergabe von Video-Software mit monophonem Klang (analoge und digitale Zweikanalsignale) erzeugt wird, steht dieser Modus zur Verfügung.

Der Surround-Effekt wird hinzugefügt und die Schallortung der Schauspieler wird verbessert. Dieser Modus kann nicht für digitale Mehrkanalsignale verwendet werden.

Bei der Verwendung von „MONO FILM“ kommt der Klang aus allen angeschlossenen (und aktivierten) Lautsprechern.

• Wenn eingehende Signale von digitalen Zweikanalsignalen auf einen anderen digitalen Signaltyp wechseln, wird „MONO FILM“ deaktiviert und ein entsprechender Surround-Modus aktiviert.

Aktivieren der DSP-Modi

Wenn für eine Signalquelle die DSP-Betriebsarten aktiviert werden, so werden die in den oben genannten Menüs gespeicherten Einstellungen und Anpassungen automatisch abgerufen (siehe Seiten 27 bis 35).

Es besteht auch die Möglichkeit, die Tasten auf der Fernbedienung für die gleiche Funktion zu verwenden.

1. Wählen Sie eine beliebige Signalquelle, die Sie wiedergeben möchten.
2. Drücken Sie wiederholt die Taste DSP, bis die gewünschte DSP-Betriebsart im Display angezeigt wird.
3. Mit jedem Druck auf die Taste ändert sich die DSP-Betriebsart wie folgt:

• Wenn die Surround-Lautsprecher auf „NONE“ eingestellt sind, kann „ALL STEREO“ nicht ausgewählt werden. ** Wenn Mehrkanalsignale eingehen, können Sie „MONO FILM“ nicht auswählen.

Hinweis:

Wenn die Surround-Lautsprecher deaktiviert sind, wird das 3D PHONIC-Format auf die DSP-Modi (die 3D PHONIC-Anzeige leuchtet auf) angewendet.

Aufheben der DSP-Betriebsarten

Drücken Sie die Taste SURROUND/DSP OFF (oder SURR/DSP OFF auf der Fernbedienung). „SURR OFF“ wird im Display angezeigt.

• Wenn die vorderen Lautsprecher deaktiviert sind, erscheint „HEADPHONE“ auf dem Display.

Dieser Receiver verfügt über einen DVD MULTI-Wiedergabemodus, so dass die diskreten analogen Ausgangssignale eines DVD-Spielers wiedergegeben werden können.

Anschlussplan

An Komponenten-Video-Ausgang (Nur für RX8032VSL) An Subwoofer-Ausgang An Audio-Ausgang Center-Kanal An S-Video-Ausgang An FBAS-Video-Ausgang F An linken/rechten Audio-Ausgang Frontkanal G An linken/rechten Audio-Ausgang Surround-Kanal

Hinweis:

Wenn Sie einen DVD-Spieler an die Komponenten-Videoeingänge anschließen, müssen die Einstellungen für den Komponenten-Videoeingang korrekt vorgenommen werden. Weitere Informationen finden Sie auf Seite 32.

Aktivieren des DVD MULTI-Wiedergabemodus

1. Drücken Sie die Taste DVD MULTI, so dass „DVD MULTI“ im Display angezeigt wird.

Die Anzeige MULTI leuchtet auf der Frontplatte auf.

Hinweise:

Wenn Sie „DVD MULTI" als Signalquelle auswählen, werden die Surround- und DSP-Modi deaktiviert, und die Tasten SURROUND und DSP funktionieren nicht.

2. Stellen Sie am DVD-Spieler die analoge diskrete Wiedergabe ein, und geben Sie eine DVD wieder.

• Entsprechende Informationen hierzu entnehmen Sie bitte der Bedienungsanleitung Ihres DVD-Spielers.

Sie können den digitalen Frequenzgangausgleich und den Lautsprecher-Ausgangspegel einstellen. Weitere Informationen finden Sie auf Seite 34.

Hinweise:

• Der Mitternachtsmodus ist im DVD MULTI-Wiedergabemodus nicht verfügbar (siehe Seite 20).
• Wenn Sie Kopfhörer verwenden, können Sie nur die vorderen Kanäle (links und rechts) hören.

Mit dem Fernbedienungssystem COMPU LINK können Sie JVC-Audiokomponenten über den Fernbedienungssensor des Receivers steuern.

Damit Sie dieses Fernbedienungssystem nutzen können, müssen Sie die JVC-Audiokomponenten zusätzlich zu den anderen Anschlüssen über die Buchsen COMPU LINK (SYNCHRO) (siehe unten) mit dem mitgelieferten Cinchsteckerkabel verbinden (siehe Seiten 12 und 13). - Stellen Sie sicher, dass das Netzkabel dieser Komponenten abgezogen wurde, ehe Sie die Anschlüsse vornehmen. Stecken Sie das Netzkabel erst wieder in die Netzsteckdose, nachdem Sie alle Anschlüsse vorgenommen haben.

Hinweise:

• Es gibt vier Versionen des Fernbedienungssystems COMPU LINK. Dieser Receiver ist mit der vierten Version ausgestattet – COMPU LINK-4. Diese Version hat im Vergleich zu der früheren Version – COMPU LINK-3 – zusätzliche Systemfunktionen für den CD-Recorder.
• Wenn Ihre Audiokomponente zwei Buchsen mit der Bezeichnung COMPU LINK besitzt, können Sie nur eine Buchse benutzen. Wenn die Komponente nur über eine Buchse COMPU LINK verfügt, schließen Sie sie so an, dass sie das letzte Glied in der Komponentenkette bildet.
• Stellen Sie den Signalquellennamen ggf. korrekt ein, um die Zielkomponente mit dem COMPU LINK Fernbedienungssystem zu bedienen. (Siehe Seite 21).
• In den Bedienungsanleitungen der Audiokomponenten, die zum Lieferumfang gehören, finden Sie entsprechende Informationen.

Mit diesem Fernbedienungssystem können Sie die vier Funktionen ausführen, die nachstehend aufgelistet werden.

Fernbedienung über den Fernbedienungssensor des Receivers

Sie können die angeschlossenen Audiokomponenten mit dieser Fernbedienung über den Fernbedienungssensor des Receivers steuern. Zielen Sie mit der Fernbedienung direkt auf den Fernbedienungssensor des Receivers. Weitere Informationen finden Sie auf den Seiten 44 und 45.

Automatische Auswahl der Tonquelle

Wenn Sie die Wiedergabetaste (▶) einer angeschlossenen Komponente oder die Wiedergabetaste auf der jeweiligen Fernbedienung drücken, wird der Receiver automatisch eingeschaltet und auf Wiedergabe der jeweiligen Komponente geschaltet. Wenn Sie andererseits am Receiver oder mit der Fernbedienung eine neue Wiedergabequelle wählen, beginnt die gewählte Komponente unmittelbar mit der Wiedergabe. In beiden Fällen wird die Wiedergabe der zuvor gewählten Quelle eine Sekunde lang ohne Ton fortgesetzt.

• Für RX-7030VBK/RX-7032VSL: Sie können nicht das COMPU LINK-Fernbedienungssystem verwenden, um den MD-Recorder zu bedienen.

Automatisch Netz An/Aus (Bereitschaftsbetrieb): nur möglich in Verbindung mit COMPU LINK-3 und COMPU LINK-4

Die angeschlossenen Geräte werden zusammen mit dem Empfänger an- bzw. ausgeschaltet (Bereitschaftsbetrieb).

Wenn Sie den Receiver einschalten, schaltet sich eines der angeschlossenen Geräte automatisch ein, je nachdem, welches Gerät vorher ausgewählt wurde.

Wenn Sie den Receiver ausschalten, wird das angeschlossene Gerät ebenfalls ausgeschaltet (Bereitschaftsbetrieb).

Synchronaufnahmen

Unter Synchronaufnahme versteht man, dass das Cassettendeck (oder der MD-Recorder) mit der Aufnahme beginnt, sobald eine CD wiedergegeben wird.

Führen Sie die folgenden Schritte aus, um Synchronaufnahmen durchzuführen:

1. Legen Sie eine Cassette in das Cassettendeck (oder eine MD in den MD-Recorder) und eine CD in den CD-Spieler ein.
2. Drücken Sie gleichzeitig die Aufnahmetaste (●) und die Pausentaste (II) am Cassettendeck (oder MD-Recorder).

Auf diese Weise wird das Cassettendeck (oder der MD-Recorder) auf Aufnahmepause geschaltet.

Wenn Sie die Aufnahmetaste (●) und die Pausentaste (II) nicht gleichzeitig drücken, arbeitet die Synchronaufnahmefunktion nicht.

1. Drücken Sie die Wiedergabetaste (▶) am CD-Spieler.

Sobald die Wiedergabe beginnt, wird die Signalquelle am Receiver geändert, und das Cassettendeck (oder der MD-Recorder) beginnt mit der Aufnahme. Wenn die Wiedergabe beendet ist, schaltet das Cassettendeck (oder der MD-Recorder) zunächst auf Pausenbetrieb und ca. 4 Sekunden später aus.

Hinweise:

• Während der Synchronaufnahme kann die gewählte Aufnahmequelle nicht geändert werden.
• Wenn die Stromversorgung einer Komponente während der Synchronaufnahme abgeschaltet wird, funktioniert das Fernbedienungssystem COMPU LINK möglicherweise nicht richtig. In diesem Fall müssen Sie die Aufnahme von vorn beginnen.

Sie können JVC-Audio- und -Videokomponenten mit der Fernbedienung dieses Receivers bedienen, da die Steuersignale für JVC-Komponenten in der Fernbedienung gespeichert sind.

Bedienen der Audiokomponenten

WICHTIG:

So bedienen Sie JVC-Audiokomponenten über diese Fernbedienung:

• Sie müssen die JVC-Audiokomponenten über die Buchsen COMPU LINK (SYNCHRO) (siehe Seite 43) miteinander verbinden. Und darüber hinaus müssen diese JVC-Audiokomponenten mit den Cinchkabeln an den Receiver angeschlossen werden (siehe Seiten 11 bis 13).
• Zielen Sie mit der Fernbedienung direkt auf den Fernbedienungssensor des Receivers.
• Wenn Sie die Tasten auf der Frontplatte oder die Menüfunktion verwenden, um eine Signalquelle zu wählen, können Sie diese Signalquelle nicht mit der Fernbedienung ansteuern. Wenn Sie eine Signalquelle mit der Fernbedienung ansteuern wollen, muss die Signalquelle mit Hilfe der Signalquellenwahltasten der Fernbedienung gewählt werden.
• Stellen Sie den Signalquellennamen ggf. korrekt ein, um die Zielkomponente mit dem COMPU LINK Fernbedienungssystem zu bedienen. (Siehe Seite 21).
• Lesen Sie auch die Bedienungsanleitungen, die zum Lieferumfang der einzelnen Komponenten gehören.

Für RX-8032VSL:

• Durch Druck auf eine der Signalquellentasten wird der Fernbedienmodus für ca. zwei Stunden auf dem Display angezeigt.

Tasten	Anzeigen
FM/AM	TUNER
CD	CD
CDR	CDR
PHONO	PHONO
TAPE/MD	TAPE
CONTROL (wiederholt)*	VCR1 → TAPE CDDSC ← CDR
SOUND	SOUND

• Durch wiederholten Druck auf die Taste CONTROL können Sie „VCR1“, „TAPE“, „CDR“ oder „CDDSC“ als Signalquelle einstellen.
• Durch Druck auf eine der folgenden Tasten wird der Fernbedienmodus für ca. zwei Stunden auf dem Display angezeigt.

Tasten	Anzeigen
FRONT•L	FRL
FRONT•R	FRR
CENTER	CTR
SURR•L	SURRL
SURR•R	SURRR
SURR BACK	SBK
SUBWOOFER	S-WFR
DIGITAL EQ	EQ

Tuner

Sie können immer die folgenden Operationen ausführen:

FM/AM: Es wird zwischen UKW und MW umgeschaltet.

Nachdem Sie die Taste FM/AM gedrückt haben, können Sie den Tuner wie folgt bedienen:

1 - 10/0, +10: Eine gespeicherte Kanalnummer wird direkt gewählt.

Drücken Sie 5, um Kanal 5 auszuwählen.

Drücken Sie +10 und 5, um Kanal 15 auszuwählen.

Drücken Sie +10 und dann 10/0, um Kanal 20 auszuwählen.

PTY SEARCH: Es wird eine Sendung nach PTY-Codes gesucht.

PTY+/-PTY: Die PTY-Codes werden gewählt.

DISPLAY MODE: Die RDS-Signale werden gewählt.

TA/NEWS/INFO: Wählt die Datentypen der Funktion Enhanced Other Networks (TA, NEWS, INFO).

FM MODE: Der UKW-Empfangsmodus wird geändert.

Klangsteuerung (Veränder)

Sie können immer die folgenden Operationen ausführen:

SURROUND: Aktivieren und wählen Sie Surround-Modi aus.

DSP: Aktivieren und wählen Sie DSP-Modi aus.

SURR/DSP OFF: Deaktivieren Sie Surround- und DSP-Modi.

Nachdem Sie die Taste SOUND gedrückt haben, können Sie folgende Operationen ausführen:

FRONT·L und

danach LEVEL + / - : Stellen Sie den Ausgangspegel des linken Frontlautsprechers ein.

FRONT·R und

danach LEVEL + / - : Stellen Sie den Ausgangspegel des rechten Frontlautsprechers ein.

CENTER und

danach LEVEL + / - : Stellen Sie den Ausgangspegel des Mittenlautsprechers ein.

SURR·L und

danach LEVEL + / - : Stellen Sie den Ausgangspegel des linken Surround-Lautsprechers ein.

SURR·R und

danach LEVEL +/- : Stellen Sie den Ausgangspegel des rechten Surround-Lautsprechers ein.

SURR BACK und

danach LEVEL + / - : Stellen Sie den Ausgangspegel des hinteren Surround-Lautsprechers ein.

SUBWOOFER und

danach LEVEL + / - : Stellen Sie den Ausgangspegel des Subwoofers ein.

DIGITAL EQ und

danach LEVEL+/-: Wählen Sie die Klangfrequenzbänder aus und stellen Sie deren Pegel ein.

TEST: Schalten Sie den Testton ein oder aus.

BASS BOOST: Schalten Sie die Bassverstärkung ein oder aus.

Hinweis:

Nachdem Sie den Klang eingestellt haben, drücken Sie auf die entsprechende Taste, um die gewünschte Signalquelle zu wählen, um die Zielsignalquelle mit Hilfe der Zifferntasten zu bedienen. Anderenfalls können die Zifferntasten nicht verwendet werden, um die Zielsignalquelle zu betätigen.

CD-Spieler

Nachdem Sie die Taste CD gedrückt haben, können Sie folgende Operationen am CD-Spieler ausführen:

:

Die Wiedergabe wird gestartet.

Es wird an den Anfang des aktuellen (oder vorherigen) Titels zurückgesprungen.

Es wird an den Anfang des nächsten Titels gesprungen.

Die Wiedergabe wird gestoppt.

Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie \triangleright , um die Wiedergabe fortzusetzen.

1-10/0,+10:

Eine Titelnummer wird direkt gewählt.

Drücken Sie 5, um Titel 5 auszuwählen. Drücken Sie +10 und 5, um Titel 15 auszuwählen.

Drücken Sie +10 und dann 10/0, um Titel 20 auszuwählen.

Drücken Sie +10, +10 und dann 10/0, um Titel 30 auszuwählen.

CD-Spieler-Wechsler

Für RX-8032VSL:

Wenn Sie wiederholt die Taste CONTROL drücken, bis „CDDSC“ auf dem Display erscheint, können folgende Operationen am CD-Spieler-Wechsler ausgeführt werden:

Für RX-7032VSL:

Nachdem Sie die Taste CD DISC gedrückt haben, können Sie folgende Operationen am CD-Spieler-Wechsler ausführen:

Die Wiedergabe wird gestartet.

Es wird an den Anfang des aktuellen (oder vorherigen) Titels zurückgesprungen.

Es wird an den Anfang des nächsten Titels gesprungen.

■: Beenden Sie die Wiedergabe oder Aufnahme.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▷, um die Wiedergabe fortzusetzen.

1-6, 7/P: Es wird die Nummer eines CD gewählt, die in den CD-Spieler-Wechsler eingelegt worden ist.

Nachdem Sie die Taste CD gedrückt haben, können Sie folgende Operationen am CD-Spieler-Wechsler ausführen:

1-10/0, +10: Eine Titelnummer wird direkt gewählt.

Drücken Sie 5, um Titel 5 auszuwählen.

Drücken Sie +10 und 5, um Titel 15 auszuwählen.

Drücken Sie +10 und dann 10/0, um Titel 20 auszuwählen.

Drücken Sie +10, +10 und dann 10/0, um Titel 30 auszuwählen.

Beispiel:

• Auswahl von CD Nr. 4, Track Nr. 12, und Start der Wiedergabe.

Für RX-8032VSL:

1. Drücken Sie wiederholt die Taste CONTROL, bis „CDDSC“ auf dem Display angezeigt wird. Drücken Sie dann 4.
2. Drücken Sie die Taste CD, dann +10, 2.

Für RX-7032VSL:

1. Drücken Sie die Taste CD DISC, und danach 4.
2. Drücken Sie die Taste CD, und danach +10, 2.

Wenn Ihr CD-Wechsler 200 Discs aufnehmen kann (außer für XL-MC100 und XL-MC301),

können Sie nach dem Drücken von CD die folgenden Funktionen mit den Zifferntasten ausführen.

1. Wählen Sie eine Discnummer aus.
2. Wählen Sie danach eine Titelnummer aus (immer zweistellig eingeben).
3. Beginnen Sie mit der Wiedergabe.

Beispiel:

• Auswählen von Discnummer 3, Titelnummer 2 und Starten der Wiedergabe. Drücken Sie 3, dann 0, 2 und dann ▶.
• Auswählen von Discnummer 10, Titelnummer 5 und Starten der Wiedergabe. Drücken Sie 1, dann 0, 0, 5 und dann ▶.
• Auswählen von Discnummer 105, Titelnummer 12 und Starten der Wiedergabe. Drücken Sie 1, dann 0, 5, 1, 2 und dann ▶.

Plattenspieler

Nachdem Sie die Taste PHONO gedrückt haben, können Sie folgende Operationen am Plattenspieler ausführen:

Die Wiedergabe wird gestartet. Die Wiedergabe wird gestoppt.

CD-Recorder

Für RX-8032VSL: Nachdem Sie die Taste CDR gedrückt haben (oder Auswählen von „CDR“, indem die Taste CONTROL mehrfach hintereinander gedrückt wird), können Sie folgende Operationen am CD-Recorder ausführen:

Für RX-7032VSL: Nach dem Drücken von TAPE/CDR (oder TAPE/CDR CONTROL) können Sie die folgenden Funktionen an einem CD-Recorder durchführen:

Die Wiedergabe wird gestartet.

Es wird an den Anfang des aktuellen (oder vorherigen) Titels zurückgesprungen.

Es wird an den Anfang des nächsten Titels gesprungen.

■: Beenden Sie die Wiedergabe oder Aufnahme. II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

1-10/0, +10: Eine Titelnummer wird direkt gewählt. Drücken Sie 5, um Titel 5 auszuwählen. Drücken Sie +10 und 5, um Titel 15 auszuwählen. Drücken Sie +10 und dann 10/0, um Titel 20 auszuwählen. Drücken Sie +10, +10 und dann 10/0, um Titel 30 auszuwählen.

REC PAUSE: Leiten Sie mit dieser Taste eine Aufnahmepause ein. Drücken Sie zum Beendigen der Aufnahmepause erneut diese Taste und dann ▶

Cassettendeck

Für RX-8032VSL: Nachdem Sie die Taste TAPE/MD gedrückt haben (oder Auswahl von „TAPE“, indem die Taste CONTROL wiederholt gedrückt wird), können Sie folgende Operationen am Cassettendeck ausführen:

Für RX-7032VSL: Nach dem Drücken von TAPE/CDR (oder TAPE/CDR CONTROL) können Sie die folgenden Funktionen an einem Cassettendeck durchführen:

Die Wiedergabe wird gestartet.

REW: Die Cassette wird von rechts nach links umgespult.

FF: Die Cassette wird von links nach rechts umgespult.

■: Beenden Sie die Wiedergabe oder Aufnahme.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▷, um die Wiedergabe fortzusetzen.

REC PAUSE: Leiten Sie mit dieser Taste eine Aufnahmepause ein. Drücken Sie zum Beendigen der Aufnahmepause erneut diese Taste und dann ▷

MD-Recorder

Nachdem Sie die Taste TAPE/MD gedrückt haben (oder Auswahl von „TAPE“, indem die Taste CONTROL

wiederholt gedrückt wird), können Sie folgende Operationen am MD-Recorder ausführen:

Die Wiedergabe wird gestartet.

Es wird an den Anfang des aktuellen (oder vorherigen) Titels zurückgesprungen.

Es wird an den Anfang des nächsten Titels gesprungen.

Beenden Sie die Wiedergabe oder Aufnahme.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

REC PAUSE: Leiten Sie mit dieser Taste eine Aufnahmepause ein. Drücken Sie zum Beendigen der Aufnahmepause erneut diese Taste und dann ▶.

• Wenn Sie „TAPE“ auswählen, können Sie den MD-Recorder bedienen.

Hinweis:

Sie können entweder die Signalquellenauswahltasten oder die Steuerungstaste (CONTROL für RX-8032VSL oder TAPE/CDR CONTROL für RX-7032VSL) verwenden, um die Tasten für die Zielquelle zu aktivieren. Wenn Sie eine der Signalquellenauswahltasten drücken, ändert sich auch die Wiedergabequelle. Jedoch wird durch Drücken der Steuerungstaste kein Wechsel der Wiedergabequelle bewirkt.

Bedienen der Videokomponenten

WICHTIG:

So bedienen Sie JVC-Videokomponenten über diese Fernbedienung:

• Einige JVC-Videorecorder können zwei Arten von Fernbedienungssignalen erkennen – Code „A“ und „B“. Bevor Sie diese Fernbedienung verwenden, stellen Sie sicher, dass der Fernbedienungscode des angeschlossenen Videorecorders auf „A“ gestellt ist.
• Für RX-8032VSL: Wenn ein weiterer JVC-Videorecorder an die Anschlüsse VCR 2 oder VIDEO angeschlossen ist, setzen Sie den Fernbedienungscode dieses Videorecorders auf Code „B“. (Die Steuersignale von Code „B“ können von dieser Fernbedienung nicht ausgegeben werden).
• Bei Verwendung der Fernbedienung zielen Sie mit der Fernbedienung direkt auf den Fernbedienungssensor der entsprechenden Komponente, nicht auf den des Receivers.

Für RX-8032VSL:

• Durch Drücken einer der Signalquellentasten wird der Betriebsmodus auf dem Display angezeigt.

Tasten	Anzeigen
VCR 1	VCR 1
DVD or DVD MULTI	DVD
TV/DBS	TV
CONTROL (wiederholt)*	VCR 1 → TAPE CDDSC ← CDR ←

• Durch wiederholtes Drücken der Taste CONTROL können Sie „VCR1“, „TAPE“, „CDR“ oder „CDDSC“ als Signalquelle einstellen.

Durch Drücken einer der oben aufgeführten Tasten wird der Fernbedienmodus für ca. zwei Stunden auf dem Display angezeigt.

VCR

Sie können immer die folgenden Operationen ausführen:

VCR 1 φ /I (für RX-8032VSL) oder VCR φ /I (für RX-7032VSL): Der VCR wird ein- oder ausgeschaltet.

Für RX-8032VSL: Nachdem Sie die Taste VCR1 gedrückt haben (oder Auswählen von „VCR1“, indem die Taste CONTROL wiederholt gedrückt wird), können Sie folgende Operationen am VCR 1 ausführen:

Für RX-7032VSL: Nachdem Sie die Taste VCR (oder VCR CONTROL) gedrückt haben, können Sie den Videorecorder wie folgt bedienen:

1-9,0: Fernsehgerätkanäle am Videorecorder werden gewählt.

Die Wiedergabe wird gestartet.

REW: Das Videoband wird zurückgespult.

FF: Das Videoband wird vorgespult.

Beenden Sie die Wiedergabe oder Aufnahme.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie , um die Wiedergabe fortzusetzen.

REC PAUSE: Leiten Sie mit dieser Taste eine Aufnahmepause ein. Drücken Sie zum Beendigen der Aufnahmepause erneut diese Taste und dann

CH + / - : Fernsehgerätkanäle am Videorecorder werden weitergeschaltet.

Hinweis:

Sie können entweder VCR 1 (für RX-8032VSL), VCR (für RX-7032VSL) oder die Steuerungstaste (CONTROL für RX-8032VSL oder VCR CONTROL für RX-7032VSL) verwenden, um die oben aufgeführten Tasten zu aktivieren. Wenn Sie eine der Signalquellenauswahltasten drücken, ändert sich auch die Wiedergabequelle. Jedoch wird durch Druck auf die Steuerungstaste kein Wechsel der Wiedergabequelle bewirkt.

DVD-Spieler

Nachdem Sie die Taste DVD oder DVD MULTI gedrückt haben, können Sie folgende Operationen am DVD-Spieler ausführen:

Die Wiedergabe wird gestartet. Es wird an den Anfang des aktuellen (oder vorherigen) Kapitels zurückgesprungen. Es wird an den Anfang des nächsten Kapitels gesprungen. Die Wiedergabe wird gestoppt. II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▸, um die Wiedergabe fortzusetzen.

Nachdem Sie die Taste DVD oder DVD MULTI gedrückt haben, können Sie diese Tasten für das DVD-MENU verwenden:

Hinweis:

Informationen über detaillierte Menüoperationen finden Sie in den Anweisungen, die zum Lieferumfang von DVDs oder des DVD-Spielers gehören.

Fernsehgerät

Sie können immer die folgenden Operationen ausführen:

TV ⎟ / ℹ Das Fernsehgerät wird ein- oder ausgeschaltet.

TV VOL + / - Die Lautstärke wird verändert.

TV/VIDEO: Der Eingangsmodus wird eingestellt (entweder TV oder VIDEO).

Nachdem Sie die Taste TV/DBS gedrückt haben, können Sie folgende Operationen am Fernsehgerät ausführen:

CH + / - Die Kanäle werden weitergeschaltet.

1-9, 0, 100+: Die Kanäle werden gewählt.

RETURN: Es wird zwischen dem zuvor gewählten Kanal und dem aktuellen Kanal umgeschaltet.

Diese Fernbedienung, die zum Lieferumfang des Receivers gehört, ist in der Lage, Steuersignale für die Fernsehgeräte, Kabelfernsehen-Konverter, DBS-Tuner, Videorecorder und DVD-Spieler anderer Hersteller zu übertragen.

Wenn Sie die Komponenten anderer Hersteller betätigen, lesen Sie die mitgelieferten Bedienungsanleitungen.

• Wenn Sie die Batterien der Fernbedienung auswechseln, müssen Sie den Herstellercode erneut eingeben.

So ändern Sie die übertragbaren Signale zum Betätigen eines Fernsehgeräts eines anderen Herstellers:

1. Halten Sie die Taste TV φ/ gedrückt.
2. Drücken Sie die Taste TV/DBS.

Für RX-8032VSL: „CALL“ wird auf dem Display der Fernbedienung angezeigt.

3. Geben Sie den Herstellercode mit Hilfe der Tasten 1 - 9 und 0 ein.

Sehen Sie die Liste auf Seite 49 bezüglich des entsprechenden Codes.

1. Lassen Sie die Taste TV φ /1 los.

Die folgenden Tasten können verwendet werden, um das Fernsehgerät zu betätigen:

TV / I: Das Fernsehgerät wird ein- und ausgeschaltet. TV VOL + / -: Die Lautstärke wird verändert.

TV/VIDEO: Der Eingangsmodus wird eingestellt (entweder TV oder VIDEO).

Nachdem Sie die Taste TV/DBS gedrückt haben, können Sie folgende Operationen am Fernsehgerät ausführen:

CH + / -: Die Fernsehkanäle werden weitergeschaltet. 1-10/0,0,100+ (+10) ..

Die Fernsehkanäle werden gewählt. Die Taste 10/0 fungiert als Eingabetaste, wenn bei Ihrem Fernsehgerät die Taste ENTER gedrückt werden muss, nachdem eine Kanalnummer gewählt wurde.

Hinweise:

• Die oben aufgeführten Funktionen stehen bei manchen Fernsehgeräten unter Umständen nicht zur Verfügung.
• Wenn Sie die Kanäle eines Fernsehgeräts nicht mit den Nummerntasten wechseln können, drücken Sie CH +/- , um die Kanäle weiterzuschalten.

5. Versuchen Sie, Ihr Fernsehgerät zu betätigen, indem Sie die Taste TV φ/1 drücken.

Wenn Ihr Fernsehgerät ein- oder ausgeschaltet wird, haben Sie den richtigen Code eingegeben.

Wurde mehr als ein Code für die Marke Ihres Fernsehgeräts aufgelistet, probieren Sie alle Codes aus, bis Sie den richtigen eingegeben haben.

So ändern Sie die übertragbaren Signale zum Betätigen eines Kabelfernseh-Konverters oder DBS-Tuners:

1. Halten Sie die Taste CATV/DBS φ/1 gedrückt.
2. Drücken Sie die Taste CATV/DBS CONTROL.

Für RX-8032VSL: „CALL“ wird auf dem Display der Fernbedienung angezeigt.

3. Geben Sie den Herstellercode mit Hilfe der Tasten 1 - 9 und 0 ein.

Sehen Sie die Liste auf Seite 49 bezüglich des entsprechenden Codes.

1. Lassen Sie die Taste CATV/DBS O/I los.

Die folgenden Tasten können verwendet werden, um den Kabelfernseh-Konverter oder DBS-Tuner zu betätigen:

CATV/DBS: Der Kabelfernseh-Konverter oder DBS-Tuner wird ein- und ausgeschaltet.

Nachdem Sie die Taste CATV/DBS CONTROL gedrückt haben, können Sie den CATV-Konverter oder DBS-Tuner wie folgt bedienen:

CH + / -: Die Kanäle werden weitergeschaltet.

1-10/0, 0, 100+ (+10)

Die Kanäle werden gewählt.

Die Taste 10/0 fungiert als Eingabetaste, wenn bei Ihrem Kabelfernseh-Konverter oder DBS-Tuner die Taste ENTER gedrückt werden muss, nachdem eine Kanalnummer gewählt wurde.

5. Versuchen Sie, Ihren Kabelfernseh-Konverter oder DBS-Tuner zu betätigen, indem Sie die Taste CATV/DBS φ/1 drücken.

Wenn Ihr Kabelfernseh-Konverter oder DBS-Tuner ein- oder ausgeschaltet wird, haben Sie den richtigen Code eingegeben.

Wurde mehr als ein Code für die Marke Ihres Kabelfernseh-Konverters oder DBS-Tuners aufgelistet, probieren Sie alle Codes aus, bis Sie den richtigen eingegeben haben.

Hinweis:

Sie können den Kabelfernseh-Konverter und den DBS-Tuner nicht gleichzeitig verwenden.

So ändern Sie die übertragbaren Signale zum Betätigen eines Videorecorders eines anderen Herstellers:

1. Drücken und halten Sie die Taste VCR 1 (für RX-8032VSL) oder VCR (für RX-7032VSL) gedrückt.
2. Drücken Sie die Taste VCR 1 (für RX-8032VSL) oder VCR (für RX-7032VSL).

Für RX-8032VSL: „CALL“ wird auf dem Display der Fernbedienung angezeigt.

1. Geben Sie den Herstellercode mit Hilfe der Tasten 1 - 9 und 0 ein.

Sehen Sie die Listen auf Seite 49 bezüglich des entsprechenden Codes.

1. Lassen Sie die Taste VCR 1 G/I oder VCR G/I los.

Die folgenden Tasten können verwendet werden, um den Videorecorder zu betätigen:

VCR 1 G/I: Für RX-8032VSL—Videorecorder ein- und ausschalten.

VCR G/I: Für RX-7032VSL—Videorecorder ein- und ausschalten.

Nachdem Sie die Taste VCR 1 oder VCR gedrückt haben, können Sie den Videorecorder wie folgt bedienen:

CH +/-: Hiermit werden die Kanäle des Videorecorders umgeschaltet.

1-10/0, 0, 100+ (+10)

Hiermit wird der Fernsehkanal gewählt. Die Taste 10/0 ersetzt die Taste ENTER, falls bei Ihrem Videorecorder ENTER nach dem Wählen einer Kanalnummer bestätigt wird.

Die Wiedergabe wird gestartet.

REW: Das Videoband wird zurückgespult.

FF: Das Videoband wird vorgespult.

Beenden Sie die Wiedergabe oder Aufnahme.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

REC PAUSE: Leiten Sie mit dieser Taste eine Aufnahmepause ein. Drücken Sie zum Beendigen der Aufnahmepause erneut diese Taste und dann ▶.

1. Versuchen Sie, Ihren Videorecorder zu betätigen, indem Sie die Taste VCR1 Ⓞ drücken.

Wenn Ihr Videorecorder ein- oder ausgeschaltet wird, haben Sie den richtigen Code eingegeben.

Wurde mehr als ein Code für die Marke Ihres Videorecorders aufgelistet, probieren Sie alle Codes aus, bis Sie den richtigen eingegeben haben.

So ändern Sie die übertragbaren Signale zum Betätigen eines DVD-Spielers eines anderen Herstellers:

1. Halten Sie die Taste AUDIO Ⓞ gedrückt. 2. Drücken Sie die Taste DVD.

Für RX-8032VSL: „CALL“ wird auf dem Display der Fernbedienung angezeigt.

1. Geben Sie den Herstellercode mit Hilfe der Tasten 1 - 9 und 0 ein.

Sehen Sie die Listen auf Seite 49 bezüglich des entsprechenden Codes.

1. Lassen Sie die Taste AUDIO Ⓞ los.

Nachdem Sie die Taste DVD oder DVD MULTI gedrückt haben, können Sie folgende Operationen am DVD-Spieler ausführen:

Die Wiedergabe wird gestartet. Es wird an den Anfang des aktuellen (oder vorherigen) Kapitels zurückgesprungen. Es wird an den Anfang des nächsten Kapitels gesprungen. Die Wiedergabe wird gestoppt. II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

Nachdem Sie die Taste DVD oder DVD MULTI gedrückt haben, können Sie diese Tasten für das DVD-Menü verwenden:

Hinweis:

Informationen über detaillierte Menüoperationen finden Sie in den Anweisungen, die zum Lieferumfang von DVDs oder des DVD-Spielers gehören.

5. Versuchen Sie, Ihr DVD-Spieler zu betätigen, indem Sie eine der obigen Tasten drücken.

• Denken Sie daran, den DVD-Spieler einzuschalten, bevor Sie eine der obigen Tasten drücken.

Wurde mehr als ein Code für die Marke Ihres DVD-Spielers aufgelistet, probieren Sie alle Codes aus, bis Sie den richtigen eingegeben haben.

Für Fernsehgerät

Hersteller	Codes	Hersteller	Codes
JVC	00*, 02, 13, 14, 47, 74	Quelle	52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67
Akai	01, 02
Blaupunkt	03, 04
Fisher	01, 05	RCA/Proscan	08, 24, 29, 30, 31, 48
Grundig	03, 06, 07
Hitachi	08, 09, 10, 49	SABA	32, 33, 68, 69, 70
Irradio	02
ITT/NOKIA	11, 12	Samsung	06, 08, 16, 34, 35, 49
Loewe	06, 15, 16
Magnavox	08, 17, 49	Sanyo	01, 05
Mets	50, 51, 52, 53	Schneider	02, 15, 36
Mitsubishi	08, 18, 19, 20	Sharp	37, 38, 77
Mivar	21	Sony	39
Nordmende	22, 23	Telefunken	40, 41, 42, 69
Okano	15	Thomson	71, 72
Panasonic	24, 25, 26, 27	Toshiba	37, 43, 44
	76	Zenith	45, 46
Philips	15, 17, 28, 75

Für DBS-Tuner

Hersteller	Codes
JVC	56*, 57, 67
Amstrad	43, 44, 45, 46, 47, 48, 49
Blaupunkt	30
Echostar	50, 51, 67
Goldstar	31
Grundig	32, 33
Hirshmann	48, 52, 53, 54, 55
Instrument	68
ITT/NOKIA	34
Kathrein	52, 58, 59, 60, 61, 62, 63
NEC	35, 36
Orbitech	48
Philips	37, 38
RCA	65
Samsung	39, 40
Schwaiger	61, 64
Siemens	41, 42
Sony	66
Technisat	48

Für CATV-Konverter

Die Codes der Hersteller können ohne Vorankündigung geändert werden. Wenn der Code geändert wurde, kann das Gerät nicht mit dieser Fernbedienung bedient werden.

Mit dieser Tabelle können Sie allgemeine Betriebsprobleme lösen. Wenn Sie ein Problem nicht beheben können, setzen Sie sich mit dem Kundendienstzentrum von JVC in Verbindung.

PROBLEM	MÖGLICHE ursACHE	LösUNG
Das Display schaltet sich nicht ein.	Das Netzkabel ist nicht angeschlossen.	Schlieben Sie das Netzkabel an eine Netzsteckdose an.
Es erfolgt keine Wiedergabe über die Laufsprecher.	Die Lautspracherkabel sind nicht angeschlossen.	Überprüften Sie die Lautsprecherkabel, und schreiben Sie sie ggf. erneut an. (Siehe Seiten 9 bis 11).
	Die Tasten SPEAKERS ON/OFF 1 und SPEAKERS ON/OFF 2 sind nicht richtig eingestellt.	Stellen Sie SPEAKERS ON/OFF 1 und SPEAKERS ON/OFF 2 richtig ein. (Siehe Seite 19).
	Es wurde eine falsche Wiedergabequelle gewählt.	Wahlen Sie die richtige Wiedergabequelle aus.
	Die Stummschaltung ist aktiviert.	Drücken Sie die Taste MUTING, um die Stummschaltung aufzuheiten. (Siehe Seite 22).
	Es wurde ein falscher Eingangsmodus gewählt (analog oder digital).	Wahlen Sie den korrekten Eingangsmodus (analog oder digital). (Siehe Seite 19).
Die Wiedergabe erfolgt nur über einen Laufsprecher.	Die Lautspracherkabel sind nicht ordnungsgemäß angeschlüssen.	Überprüften Sie die Lautsprecherkabel, und schreiben Sie sie ggf. erneut an. (Siehe Seiten 9 bis 11).
Während des UKW-Empfangs ist ein ständiges Zischen oder Brummnen zu horen.	Das einfallende Signal ist zu schwach.	Schlieben Sie eine UKW-Außenantenne an, oder setzen Sie sich mit Ihr Fremhändler in Verbindung. (Siehe Seite 8).
	Der Sender ist zuweit entfern.	Wahlen Sie einen anderen Sender aus.
	Es wird eine falsche Anteine verwendet.	Fragen Sie bei Ihr Handl der nach, ob Sie die richtige Anteine verwenden.
Es gibt Störungen während des FM/AM (MW)-Empfangs zu horen.	Die Antennen sind nicht richtig angeschlüssen.	Überprüften Sie die Anschlüsse. (Siehe Seite 8).
	Es handelt sich um Zündgeräusche von Autos.	Bringen Sie die Anteune an einem Ort an, der vom Autoverkehr weiter entfert ist.
Während des Abspielens von Schallplatten sind Geräuschene zu horen.	Das Erdungskabel des Plattenspielers ist nicht an der Klemme (+) auf der Rücksette de Geräts angeschlossen.	Schlieufen Sie das Erdungskabel an die Klemme (+) auf der Rücksette de Geräts an.
	Der Plattenspieler stets zu dicht an den Lautsprechen.	Stellen Sie die Lautsprecher weiter entfert vom Plattenspieler auf.
EsLANGEN SIE KLIANGEFEkte aktivieren, wie z. B. Surround-Modus, DSP-Modus und digitaler Frequenzgangausgleich.	Die Analog Direct-Funktion ist eingeschalten.	Schalten Sie die Analog Direct-Funktion aus. (Siehe Seite 21).
	DVD MULTI ist als Signalquelle ausgewähl.	Wahlen Sie eine beliebige Signalquelle außer DVD MULTI aus. (Siehe Seite 42).
Es kann 7,1-Kanal-Reproduktion für Dolby Digital EX oder DTS ES-Software erfolgen.	Die Software oder die Einstellungen sind nicht für Dolby Digital EX oder DTS ES-Software geeignet.	Geben Sie Software wieder, die mit [0] oder [1] gekennenichtnet ist. Stellen Sie die Einstellung für „EX/ES“ auf „ON“. (Siehe Seite 39).
Im Display blinkt „OVERLOAD“.	Die Lautzprecher werden aufgrund einer hohen Lauststärke überlastet.	1. Drucken Sie die Taste ∅/I STANDBY/ON auf der Frontplatte, um den Receiver auszahlen. 2. Stoppen Sie die Wiedergabequelle. 3. Schalten Sie den Receiver erneut ein, und sollen Sie die Lauststärke ein.
	Die Lautzprecher sind wegen eines Kurzschlusses der Lautzprecherklemen überlastet.	Drucken Sie die Taste ∅/I STANDBY/ON auf der Frontplatte, und überprüften Sie die Lautzprecherverdrehtung. Sollte „OVERLOAD“ immer noch angezeigt werden,ziehen Sie das Netzkabel ab, und stecken Sie es erneut in die Netzsteckdose. Wenn die Lautzprechverdrehtung nicht kurzgeschlossen ist, setzen Sie sich mit Ihr Handl Herin bindung.
Die STANDBY-Lampe leuchtet nach Einschalten des Geräts auf, das Geräts schaltet danach aber wieder ab (in Bereitschaftsmodus).	Der Receiver ist auf Grund hoher Spannung überlastet.	Drucken Sie die Taste ∅/I STANDBY/ON auf der Frontplatte, um den Empfänger auszahlen. Ziehen Sie den Netzstecker aus der Steckdose und contactieren Sie Ihr Handl.
Die Fernbedienung fungkioniert nicht.	Zwischen Fernbedienungssensor des Receivers und Fernbedienung befindet sich ein Hindernis.	Beseitigen Sie das Hindernis.
	Die Batterien sind zu schwach.	Tauschen Sie die Batterien aus. (Siehe Seite 8).
Die Fernbedienung fungkioniert nicht ricting.	Es wurde ein falscher Betriebssmodus der Fernbedienung gewählt.	Wahlen Sie den richtigen Betriebssmodus der Fernbedienung. (Siehe Seiten 44 bis 49).

RX-8032VSL

Veränder

Ausgangsleistung:

Stereoempfang:

Frontkanäle: Sinus-Dauertonleistung: 100 W pro Kanal an 8Ω bei 1kHz Gesamtklirrgrad: nicht größer als 0.8% (IEC268-3/DIN)

Raumklangbetrieb:

Frontkanäle: Sinus-Dauertonleistung: 100 W pro Kanal an 8Ω bei 1kHz Gesamtklirrgrad: nicht größer als 0,8%

Mittenkanal: Sinus-Dauertonleistung: 100 W an 8 Ω bei 1 kHz, Gesamtklirrgrad: nicht größer als 0,8%.

Surround-Kanäle: Sinus-Dauertonleistung: 100 W pro Kanal an 8 Ω bei 1 kHz, Gesamtklirrgrad: nicht größer als 0,8%.

Hintere Surround-Kanäle:

Sinus-Dauertonleistung: 100 W pro Kanal an 8 Ω bei 1 kHz, Gesamtklirrgrad: nicht größer als 0,8%.

Audio

Audioeingangsempfindlichkeit/Impedanz (1 kHz):

PHONO IN (MM): 2,5 mV/47 kΩ

-21 dBm bis -15 dBm (660 nm ±30 nm)

• Entsprechend Linear PCM, Dolby Digital und DTS Digital Surround (mit den Sampling-Frequenzen 32 kHz, 44,1 kHz, 48 kHz).

Aufnahmeausgangspegel: PRE OUT: 1 V

Audioausgangsspannung: VCR 1 OUT, VCR 2 OUT, CDR OUT,

TAPE/MD OUT: 200 mV

Digitaler Ausgang: Optisch: DIGITAL OUT

Signalwellenlänge: 660 nm

Ausgangspegel: -21 dBm bis -15 dBm

Signal-Rauschabstand ('66 IHF/DIN)

PHONO IN: 70 dB/66 dB (bei REC OUT)

PHONO IN: 20 Hz bis 20 kHz (±1 dB)

20 Hz bis 100 kHz (+1 dB, -3 dB)

CD IN, CDR IN, TAPE/MD IN: 20 Hz bis 100 kHz (+1 dB, -3 dB)

RIAA-Phonoentzerrung: ±1,0 dB (20 Hz bis 20 kHz)

Frequenzgangausgleich (5 Bänder): 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz

(±8 dB)

Baßverstärkung: +6 dB ±1,0 dB bei 100 Hz

Konstruktion und technische Daten können ohne vorherige

Ankündigung geändert werden.

Video

Videoeingangsempfindlichkeit/Impedanz:

FBAS-Video:

Videoausgangspegel: DVD IN, DBS IN

(Y: Leuchtdichte): 1 V(p-p) / 75 Ω

(PB/PR): 0,7 V(p-p) / 75 Ω

Videoausgangspegel:

FBAS-Video:

VCR 1 OUT, VCR 2 OUT, MONITOR OUT: 1 V(p-p) / 75 Ω

S-Video: VCR 1 OUT, VCR 2 OUT, MONITOR OUT

(Y: Leuchtdichte): 1 V(p-p) / 75 Ω

(C: Chrominanz, Burst): 0,286 V(p-p) / 75 Ω

FBAS-Signal: MONITOR OUT:

(Y: Leuchtdichte): 1 V(p-p) / 75 Ω

(PB/PR): 0,7 V(p-p) / 75 Ω

Synchronisation:

Signal-Rauschabstand: 45 dB

UKW-Tuner (IHF)

Empfangsbereich:

Nutzbare Empfindlichkeit: Mono:

Empfindlichkeit bei 50 dB Rauschabstand:

Mono: 21,3 dBf (3,2 μV / 75 Ω)

Stereo: 41,3 dBf (31,8 μV / 75 Ω)

Kanaltrennung bei REC OUT:

35 dB bei 1 kHz

MW-Tuner

Empfangsbereich: 522 kHz bis 1629 kHz

Allgemein

Anschlusskennwerte: AC 230 V~, 50 Hz

Leistungsaufnahme: 250 W (bei Betrieb)

2 W (Bereitschaftsmodus)

Abmessungen (B x H x T): 435 mm x 157 mm x 425 mm

Gewicht: 12,2 kg

RX-7032VSL

Verstärker

Ausgangsleistung

Stereoempfang:

Frontkanäle: Sinus-Dauertonleistung: 100 W pro Kanal an 8Ω bei 1kHz Gesamtklirrgrad: nicht größer als 0,8% (IEC268-3/DIN)

Raumklangbetrieb:

Frontkanäle: Sinus-Dauertonleistung: 100 W pro Kanal an 8Ω bei 1kHz Gesamtklirrgrad: nicht größer als 0,8%

Mittenkanal: Sinus-Dauertonleistung: 100 W an 8 Ω bei 1 kHz, Gesamtklirrgrad: nicht größer als 0,8%.

Surround-Kanäle: Sinus-Dauertonleistung: 100 W pro Kanal an 8Ω bei 1kHz Gesamtklirrgrad: nicht größer als 0,8%

Hintere Surround-Kanäle:

Sinus-Dauertonleistung: 100 W pro Kanal an 8Ω bei 1kHz Gesamtklirrgrad: nicht größer als 0,8%

Audio

• Entsprechend Linear PCM, Dolby Digital und DTS Digital Surround (mit den Sampling-Frequenzen — 32 kHz, 44,1 kHz, 48 kHz).

Aufnahmeausgangspegel: SUBWOOFER OUT: 1 V

Audioausgangsspannung: VCR OUT, TAPE/CDR OUT: 200mV

Digitaler Ausgang: Optisch: DIGITAL OUT Signalwellenlänge: 660 nm Ausgangspegel: -21 dBm bis -15 dBm

Konstruktion und technische Daten können ohne vorherige Ankündigung geändert werden.

Frequenzgang (8 Ω)

20 Hz bis 100 kHz (+1 dB, -3 dB)

CD IN, TAPE/CDR IN: 20 Hz bis 100 kHz (+1 dB, -3 dB)

Frequenzgangausgleich (5 Bänder): 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz

(±8 dB)

Baßverständigung: +6 dB ±1,0 dB bei 100 Hz

Video

Videoeingangsempfindlichkeit/Impedanz:

FBAS-Video: DVD IN, VCR IN, TV SOUND/DBS IN: 1 V(p-p)/75 Ω

S-Video: DVD IN, VCR IN, TV SOUND/DBS IN (Y: Leuchtdichte): 1 V(p-p)/75 Ω

(C: Chrominanz, Burst): 0,286 V(p-p)/75 Ω

Videoausgangspegel:

FBAS-Video: VCR OUT, MONITOR OUT 1 V(p-p)/75 Ω

S-Video: VCR OUT, MONITOR OUT

(Y: Leuchtdichte): 1 V(p-p) / 75 Ω

(C: Chrominanz, Burst): 0,286 V(p-p) / 75 Ω

Synchronisation:

Negativ

Signal-Rauschabstand:

45 dB

UKW-Tuner (IHF)

Empfangsbereich: 87,50 MHz bis 108,00 MHz. Nutzbare Empfindlichkeit: Mono: 17,0 dBf (1,9 μV/75 Ω)

Empfindlichkeit bei 50 dB Rauschabstand:

Mono: 21,3 dBf (3,2 μV/75 Ω)

Stereo: 41,3 dBf (31,8 μV/75 Ω)

Kanaltrennung bei REC OUT: 35 dB bei 1 kHz

MW-Tuner

Empfangsbereich: 522 kHz bis 1629 kHz

Allgemein

Anschlusswerte: AC 230 V~, 50 Hz

Leistungsaufnahme: 250 W (im Betrieb), 2 W (Bereitschaftsmodus)

Abmessungen (B x H x T): 435 mm x 157 mm x 425 mm

Gewicht: 12,1 kg

Beschreibung der PTY-Codes

News	Nachrichten.
Affairs	Themenschungen,in der aktuelle Nachrichtenausf ührlicher behandelt werden —Debate oder Analyse.
Info	Sendungen mit dem Zweck,Informationen imweitesten Sinn zu vermitteln.
Sport	Sendungen über alle Aspekte sportlicher Ereignisse.
Educate	Bildungssendungen.
Drama	Hörspiele und Hörspielserien.
Culture	Sendungen,die sich mit allen Aspekten nationaler oder regionaler Kultur einschlie β lich Sprache,Theater usw.beschä fttigen.
Science	Sendungen über Naturwissenschaften undTechnik.
Varied	Dieser Code wird hauptsächlich für Wortsendungen verwendet,z.B. Quizzesenden,Ratespiele und Interviews.
Pop M	Kammerzielle Musik,die aktuell Anklang finden.
Rock M	Rockmusik.
Easy M	Aktuelle zeitgenössische Musik mit Easy-Listening-Charakter.
Light M	Instrumental-und Vokal-oder Chormusik.
Classics	Darbietung von Orchestermusik,Symphonien,Kammermusik usw.
Other M	Musik, die keine der anderen Kategorieng paßt.
Weather	Wetterberichte und Wettervorhorsagen.

Finance	Börsen-, Handels-und Wirtschaftsberichte usw.
Children	Sendungen für ein junges Zielpublikum.
Social	Sendungen über Soziologie, Geschichte, Geographie, Psychologie und Gesellschaft.
Religion	Sendungen mit religiösem Inhalt.
Phone In	Sendungen, an denen Zuhörer entweder per Telefon oder auf einem öffentlichen Forum teilnehmer können.
Travel	Reiseberchte.
Leisure	Sendungen über Freizeitaktivitäten.
Jazz	Jazzmusik.
Country	Musik, die aus den Südstaaten Amerikas stammt oder die diese Tradition fortsetzt.
Nation M	Aktuelle Popmusik des Landes oder der Region in der Sprache theses Landes.
Oldies	Musik aus dem sogenannten „goldenen Zeitalter“ der Popmusik.
Folk M	Musik, die ihre Wurzeln in der Musikkultur eines bestimmen Landes hat.
Document	Tatsachenberchte, die in ermittelndem Stil vermittelt werden.
TEST	Dieses Signal wird ausgestrahlt, wenn Sender oder Empfänger für Notfalldurchsagen getestet werden.
Alarm!	Notfalldurchsage.

Bei einigen UKW-Sendern werden die PTY-Codes möglicherweise anders als in der obigen Liste eingestuft.

Klangregelung (5 Bänder):

63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz (±8 dB) Bassanhebung: +6 dB ±1,0 dB bei 100 Hz

Video

Gewicht: 12,1 kg
