RX-6042SE - AV-ontvanger JVC - Gratis gebruiksaanwijzing en handleiding

Producttype	Audio-video-ontvanger
Merk	JVC
Model	RX-6042SE
Afmetingen (B x H x D)	435 x 146,5 x 409,5 mm
Gewicht	8,8 kg
Voeding	Netvoeding 230 V~, 50 Hz
Stroomverbruik (werking)	200 W
Stroomverbruik (stand-by)	2 W
Uitgangsvermogen (stereo)	100 W per kanaal RMS op 8 Ω bij 1 kHz, < 0,8% THD
Uitgangsvermogen (voorkanalen)	100 W RMS op 8 Ω bij 1 kHz
Uitgangsvermogen (centrumkanaal)	100 W RMS op 8 Ω bij 1 kHz
Uitgangsvermogen (surroundkanalen)	100 W per kanaal RMS op 8 Ω bij 1 kHz
Impedantie luidsprekers	8 Ω
Analoge audio-ingangen	CD, TAPE/CDR, VCR, TV SOUND, DVD (220 mV/47 kΩ)
Digitale ingangen	1 coaxiaal (DVD), 2 optisch (CD, TV) – RX-6042S
Video-ingangen	Composite, S-Video, Component (Y, Pb, Pr) – RX-6042S
Video-uitgangen	Composite, S-Video, Component (monitor)
FM-tuner	87,5 – 108 MHz, gevoeligheid 17 dBf (1,9 μV/75 Ω)
AM-tuner (MG)	522 – 1629 kHz
Surround-modi	Dolby Digital, DTS, Dolby Pro Logic II, DSP (concert, zaal, etc.)
Belangrijkste functies	RDS, uitschakeltimer, basversterking, 5-bands equalizer, nachtmodus
Afstandsbediening	Met batterijen (R6/AA), compatibel met COMPU LINK
Meegeleverde accessoires	Afstandsbediening, batterijen, AM-raamantenne, FM-draadantenne
Onderhoud en reiniging	Haal de stekker uit het stopcontact voor reiniging. Gebruik een zachte, droge doek. Gebruik geen chemicaliën.
Veiligheid	Open de behuizing niet, stel niet bloot aan vocht, respecteer de ventilatieafstanden.
Onderdelen en repareerbaarheid	Neem contact op met een erkend JVC-reparatiecentrum voor onderhoud.

Veelgestelde vragen - RX-6042SE JVC

Hoe sluit ik de luidsprekers aan op de JVC RX-6042SE?

Sluit elke luidspreker aan op de overeenkomstige aansluitingen (FRONT, CENTER, SURROUND) en let op de polariteit (+/-). Gebruik luidsprekerkabel die geschikt is voor de aangegeven impedantie (8 Ω). Sluit de subwoofer aan op de SUBWOOFER OUT-aansluiting.

Hoe kan ik vooraf ingestelde FM-zenders afstemmen?

Druk op FM/AM om de FM-band te selecteren, daarna op FM/AM PRESET ▲/▼ om een kanaalnummer te kiezen. Om een zender op te slaan, stem hem af, druk op MEMORY, selecteer een nummer met PRESET, druk dan nogmaals op MEMORY.

Wat moet ik doen als er geen geluid uit de luidsprekers komt?

Controleer of de luidsprekerbekabeling correct is, of de toets SPEAKERS ON/OFF is ingeschakeld, of het volume niet te laag of gedempt is, en of de geselecteerde bron correct is. Zorg er ook voor dat de ingangsmodus (analoog/digitaal) overeenkomt met de bron.

Hoe gebruik ik het RDS-systeem om de zendernaam weer te geven?

Bij ontvangst van een FM-zender met RDS, druk op DISPLAY MODE om door de weergaven te bladeren: PS (zendernaam), PTY (programmatype), RT (radiotekst). Het RDS-indicatielampje gaat branden wanneer het signaal wordt ontvangen.

Kan ik andere apparaten bedienen met de afstandsbediening?

Ja, voor het model RX-6042S kan de afstandsbediening tv's, videorecorders en dvd-spelers van andere merken bedienen na het instellen van de fabrikantcode. Raadpleeg de handleiding voor de procedure voor het instellen van codes.

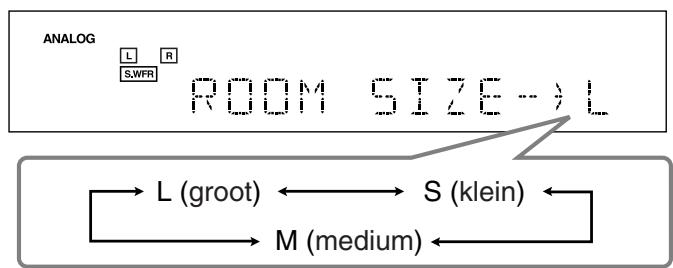

Hoe stel ik de ruimtegrootte in voor optimaal surroundgeluid?

Gebruik de functie QUICK SPEAKER SETUP: druk op de toets, draai aan MULTI JOG om het aantal kanalen te kiezen, druk vervolgens om de ruimtegrootte te selecteren (Groot, Gemiddeld, Klein). Het apparaat past automatisch de luidsprekerafstanden aan.

Het OVERLOAD-lampje knippert, wat moet ik doen?

Dit duidt op overbelasting van de luidsprekers door een te hoog volume of kortsluiting. Zet het apparaat uit, verlaag het volume, controleer de luidsprekerbekabeling. Als het probleem aanhoudt, haal de stekker uit het stopcontact en neem contact op met een erkend servicecentrum.

Hoe activeer ik de nachtmodus (Midnight Mode)?

Ga naar het menu SETTING, draai aan MULTI JOG om MIDNIGHT MODE te selecteren, kies dan MIDNIGHT 1 (lichte reductie) of MIDNIGHT 2 (sterke reductie). Dit comprimeert de dynamiek voor nachtelijk luisteren op laag volume.

Hoe reset ik het apparaat naar de fabrieksinstellingen?

De handleiding vermeldt geen directe reset. U kunt echter de stekker een paar minuten uit het stopcontact halen. Houd er rekening mee dat de vooraf ingestelde instellingen (zenders, aanpassingen) worden gewist. Gebruik voor basisinstellingen de snelle configuratie of stel elke parameter handmatig in.

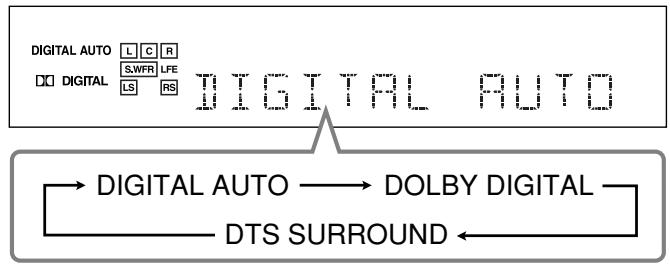

Welke digitale audioformaten worden ondersteund?

Het apparaat ondersteunt lineair PCM (32, 44,1, 48 kHz), Dolby Digital, DTS Digital Surround en DTS 96/24. De signalen worden automatisch gedetecteerd in de DIGITAL AUTO-modus.

GEBRUIKSAANWIJZING RX-6042SE JVC

Voorzichtig: STANDBY/ON O/I schakelaar!

Om de stroomtoevoer geheel uit te schakelen, trekt u de stekker uit het stopcontact. Anders zal er altijd een geringe hoeveelheid stroom naar het apparaat lopen, ongeacht de stand van de STANDBY/ON O/I schakelaar. U kunt het apparaat ook met de afstandsbediening aan- en uitschakelen.

LET OP

Ter voorkoming van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel dit toestel niet bloot aan regen of vocht.

VOORZICHTIG

Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er warmte in het apparaat worden opgebouwd.) - Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat. - Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren bij het KCA of bij een innamepunt voor batterijen. - Stel dit apparaat niet bloot aan regen, vocht, druipwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

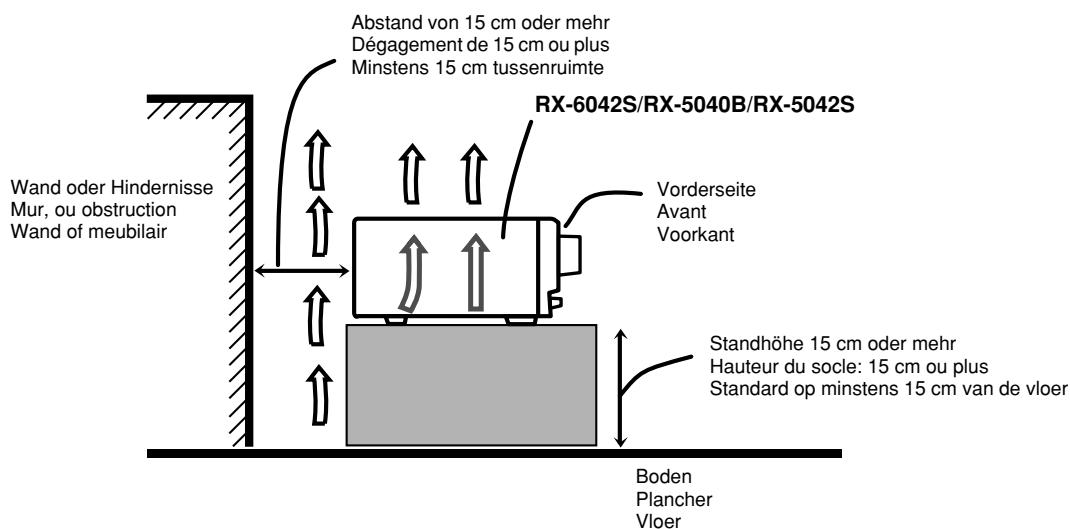

Voorzichtig: Zorg voor goede ventilatie

Om gevaar voor brand of een elektrische schok te voorkomen, dient u bij opstelling van het apparaat op de volgende punten te letten:

Voorkant: Voldoende ruimte vrij houden.

Zijkanten: Minstens 10 cm aan weerszijden vrij houden.

Bovenkant: Niets bovenop plaatsen; 10 cm speling geven.

Achterkant: Minstens 15 cm ruimte achteraan vrij houden.

Onderkant: Opstellen op een egaal horizontaal oppervlak.

Bovendien moet er rondom voldoende luchtdoorstroming zijn, zoals in de afbeelding aangegeven.

Regelaars en toetsen 2

Eerste stappen 5

Benaming van de onderdelen 2

Aan de slag 5

Voor de installatie 5 De meegeleverde accessoires controleren 5 Plaatsen van batterijen in de afstandsbediening 5 De FM- en AM-antenne (voor MG-ontvangst) aansluiten .... 5 Aansluiten van de luidsprekers en subwoofer 6 Aansluiten van audio- en videocomponenten 7 ■ Analoge aansluitingen 7 ■ Digitale aansluitingen 10 De netspanningskabel aansluiten 10

De bediening in een notendop 11

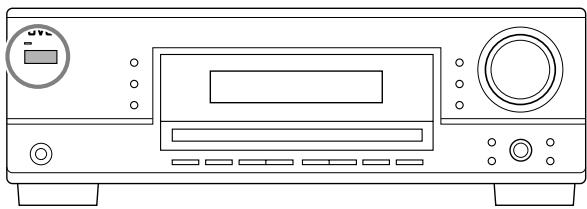

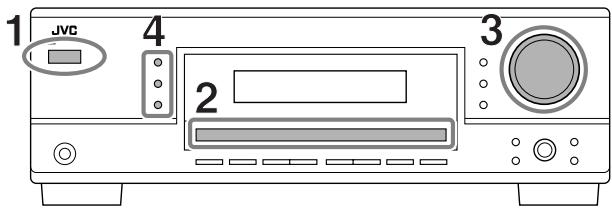

Dagelijkse bedieningsprocedures 11 De stroomtoevoer inschakelen 11 Een afspeelbron kiezen 11 Het volume aanpassen 12 Activeren en uitschakelen van het geluid van de subwoofer 13 Kiezen van de analoge of digitale ingangsmodi 13 Veranderen van de helderheid van het display 14 Het invoersignaal dempen 14 De naam van een afspeelbron wijzigen 14 Het basgeluid versterken 15 Het geluid uitzetten 15 De Sleep Timer gebruiken 15

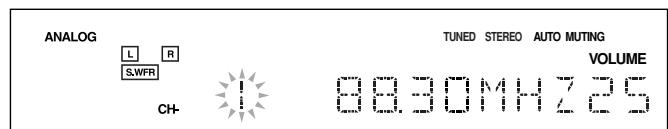

Radiostations ontvangen 16

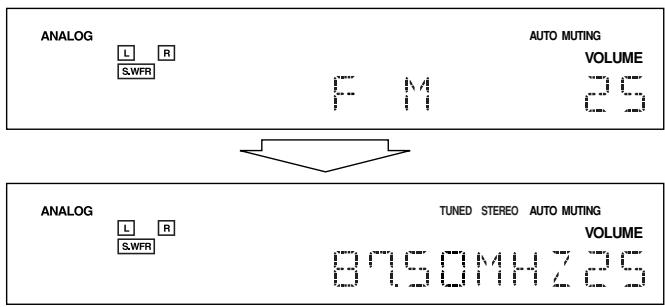

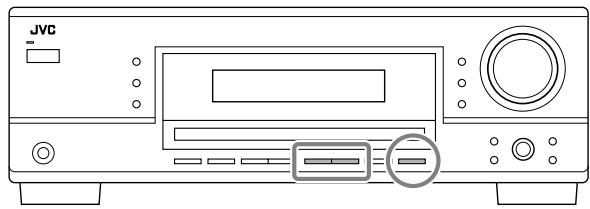

Handmatig afstemmen op stations 16 Werken met voorkeurzenders 16 Een FM-ontvangstmodus selecteren 17 Ontvangst van FM-zenders met RDS 18 Opzoeken van een programma met PTY-codes 19 Automatisch overschakelen naar een gewenst programma...... 20

De belangrijkste instellingen 21

Snel instellen van de luidsprekers 21 Instellen basisonderdelen 22 Basisprocedure 22 ■Instellen van de luidsprekers 23 ■ Instellen van de luidsprekerafstand 23 ■Instellen van de lage tonen 23 ■Kiezen van het hoofd- of subkanaal 24 ■ Instelling voor gemakkelijk en effectief gebruik van surround 24 ■ Instellen van de digitale ingangsaansluitingen 25

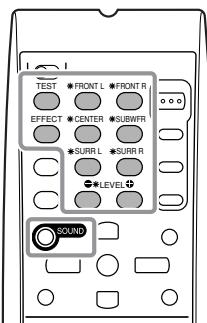

Instellen van het geluid 26

In te stellen basisonderdelen 26 Basisprocedure 26 Het patroon van de equalizer aanpassen 27 ■Instellen van de luidsprekeruitgangsniveaus 27 ■ Instellen van de geluidsparameters voor de Surround- en DSP-modi 27

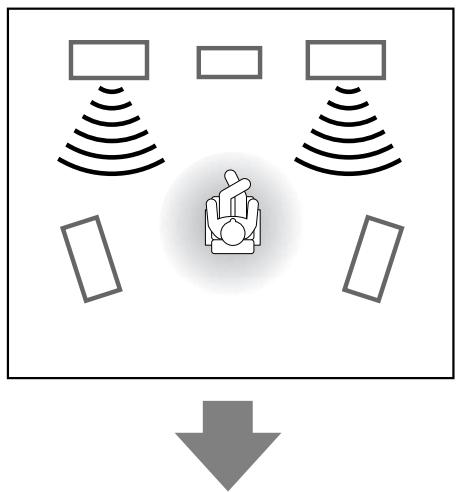

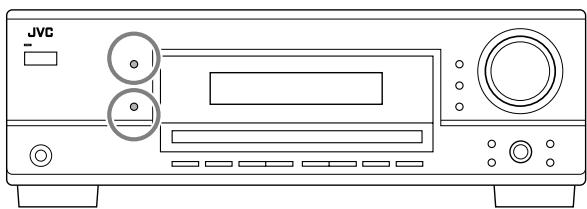

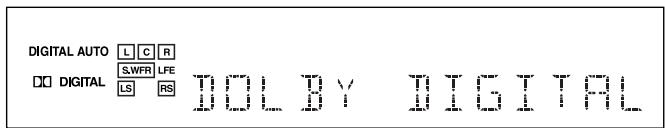

Gebruik van de Surroundmodus 28

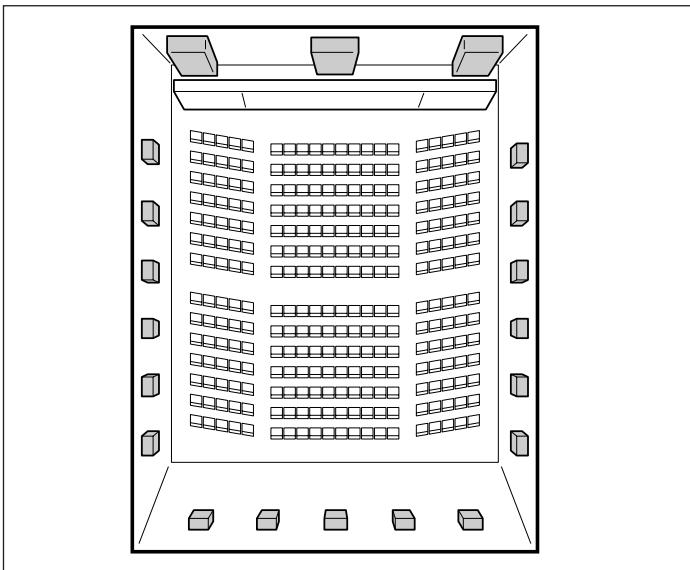

Reproductie met een bioscoopeffect 28 Introductie van de Surroundmodus 28 Activeren van de Surroundmodi 30

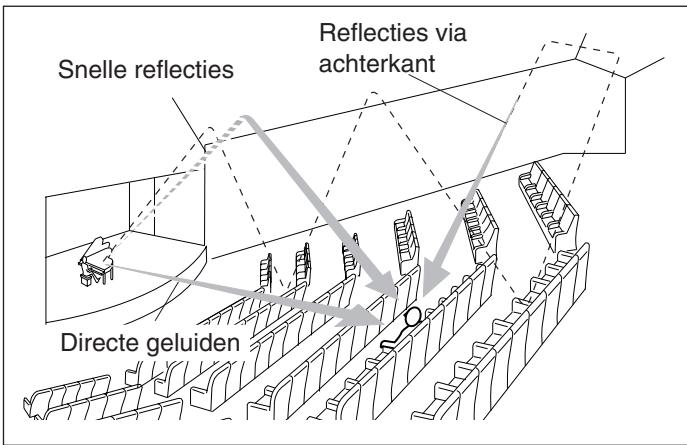

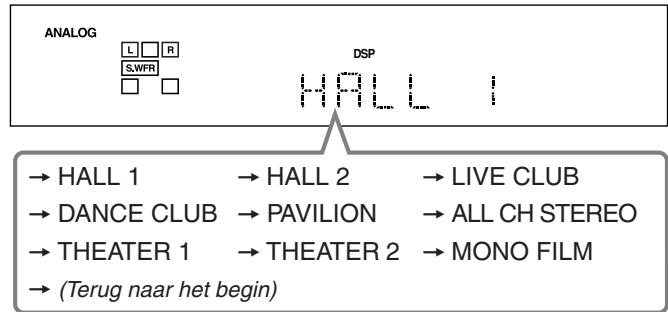

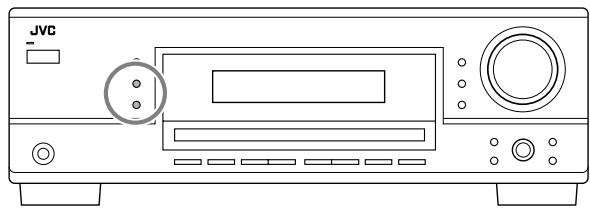

Gebruik van de DSP-modus 31

Reproductie van een geluidsveld 31 Introductie van de DSP-modus 31 Activeren van de DSP-modus 32

COMPU LINK afstandsbedieningssystem … 33

Bediening van JVC audio- en videocomponenten 34

Geluidsapparatuur bedienen 34 Beeldapparatuur bedienen 35

Bediening van video-apparatuur van andere merken [Alleen voor de RX-6042S] 36

Problemen oplossen 38

39

Deze markering toont dat de betreffende handeling of bediening ALLEEN MOGELIJK is met de afstandsbediening.

Deze markering toont dat de afstandsbediening NIET voor de beschreven bediening kan worden gebruikt. Gebruik de toetsen en regelaars op het Voorpaneel.

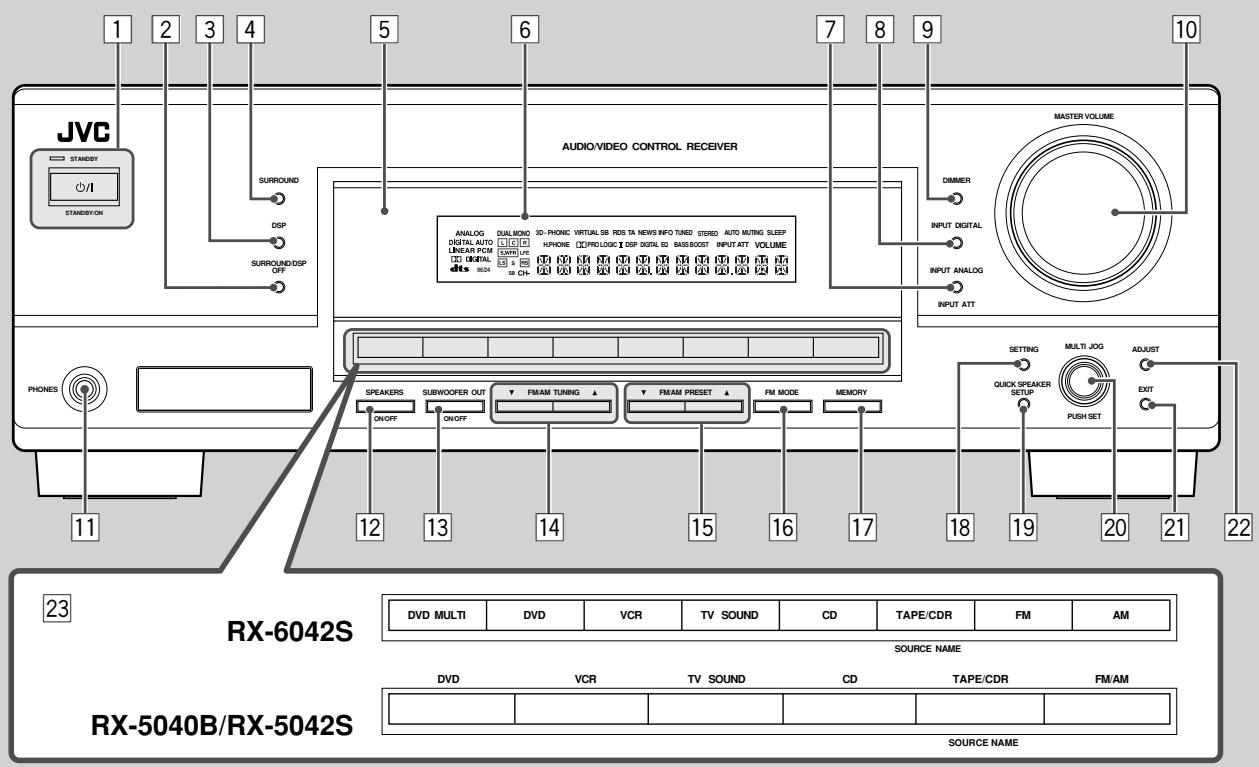

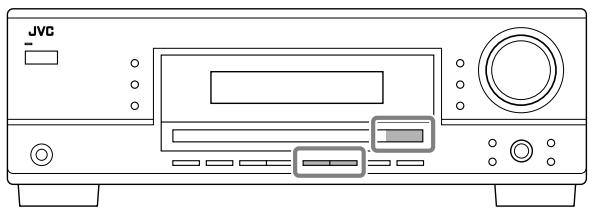

Vooraanzicht Ontvanger

Zie de tussen haakjes aangegeven bladzijden voor details.

1 De toets STANDBY/ON / l en STANDBY lampje (11) 2 De toets SURROUND/DSP OFF (30, 32) 3 De toets DSP (31, 32) 4 De toets SURROUND (30) 5 Afstandsbedieningssensor 6 Display (Zie "Display" op de volgende bladzijde voor details.) 7 De toets INPUT ANALOG (14)

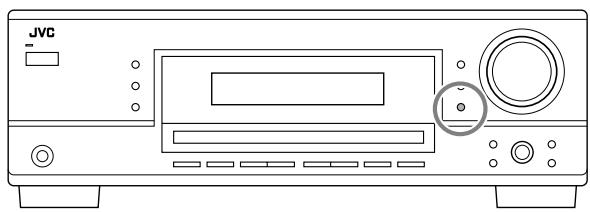

De toets INPUT ATT (14)

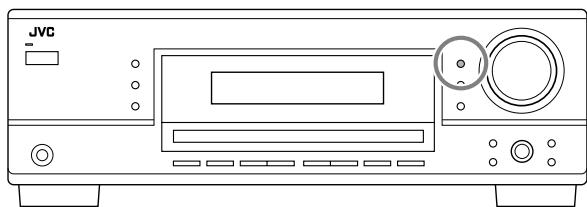

8 De toets INPUT DIGITAL (13) 9 De toets DIMMER (14) 10 De knop MASTER VOLUME (12) 11 PHONES aansluiting (13) 12 De toets SPEAKERS ON/OFF (13) 13 De toets SUBWOOFER OUT ON/OFF (13) 14 De toetsen FM/AM TUNING ▲/▼ (16)

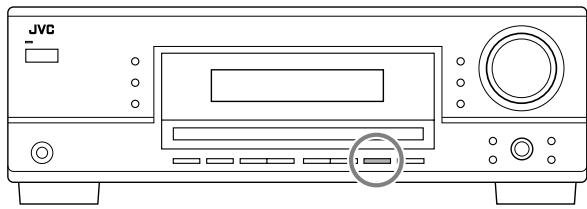

15 De toetsen FM/AM PRESET ▲/▼ (16) 16 De toets FM MODE (17) 17 De toets MEMORY (16) 18 De toets SETTING (22) 19 De toets QUICK SPEAKER SETUP (21) 20 MULTI JOG (PUSH SET) schijf (22, 26) 21 De toets EXIT (22, 26) 22 De toets ADJUST (26) 23 Bronkeuzetoetsen (11, 14)

• Voor de RX-6042S: DVD MULTI, DVD, VCR, TV SOUND, CD, TAPE/CDR (SOURCE NAME), FM, AM
• Voor de RX-5040B/RX-5042S: DVD, VCR, TV SOUND, CD, TAPE/CDR (SOURCE NAME), FM/AM

BELANGRIJK:

De afbeeldingen in deze gebruiksaanwijzing zijn op de RX-6042S gebaseerd, tenzij anders vermeld.

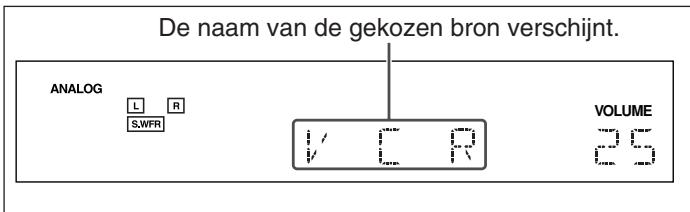

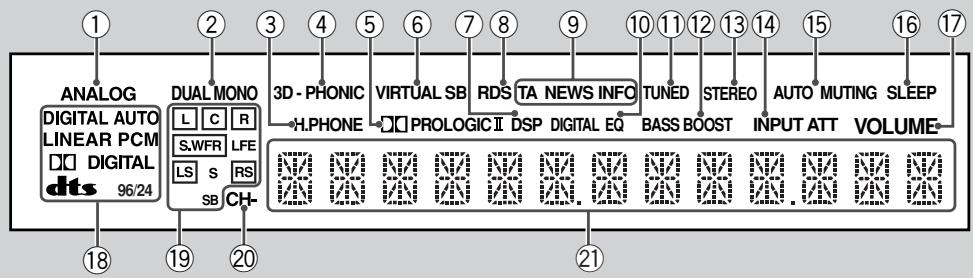

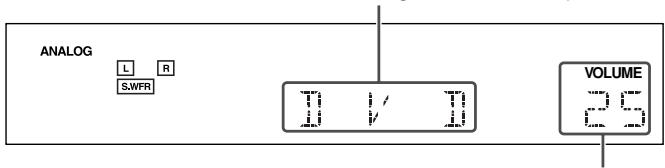

Display

Zie de tussen haakjes aangegeven bladzijden voor details.

① ANALOG indicator (14) ② DUAL MONO indicator (29, 30) ③ H.PHONE indicator (13, 29, 31) ④ 3D-PHONIC indicator (29, 31) ⑤ PRO LOGIC II indicator (28, 30, 31) VIRTUAL SB indicator (25) ⑦ DSP indicator (31, 32) ⑧ RDS indicator (18) ⑨ Programmatype (TA/NEWS/INFO) indicators (20) ⑩ DIGITAL EQ indicator (27)

① TUNED indicator (16) 12 Alleen voor de RX-6042S: BASS BOOST indicator (15) ⑬ STEREO indicator (16) 14 INPUT ATT indicator (14) 15 AUTO MUTING indicator (17) 16 SLEEP indicator (15) VOLUME indicator (11) 18 Digitaal signaalformaat indicators (13) 19 Luidsprekerindicators en signaalindicators (12) CH indicator (16) ② Hoofddisplay

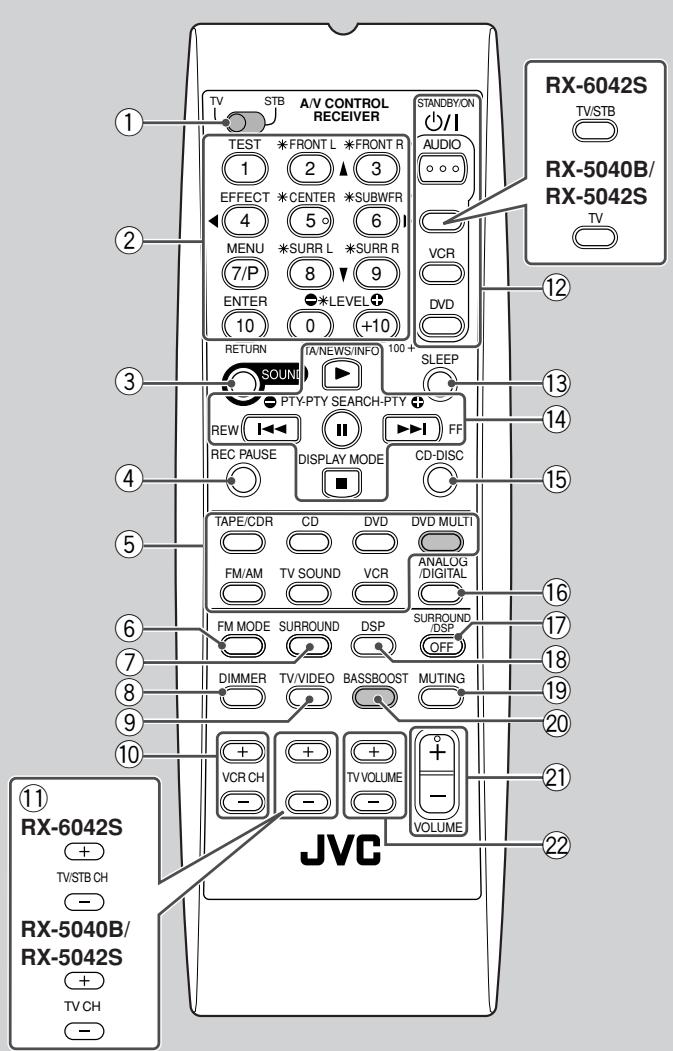

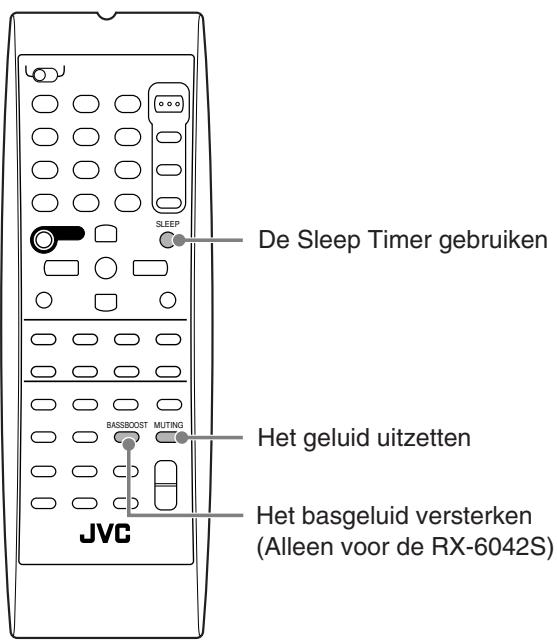

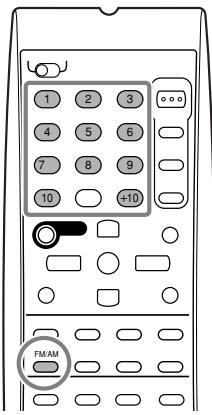

Afstandsbediening De in deze afbeelding grijs getinte toetsen—DVD MULTI en BASS BOOST toetsen, TV/STB keuzeschakelaar—bevinden zich uitsluitend op de afstandsbediening van de RX-6042S.

Zie de tussen haakjes aangegeven bladzijden voor details.

① Alleen voor de RX-6042S: TV/STB keuzeschakelaar (36) ② De 10 cijfertoetsen voor het selecteren van een voorkeurkanaal (17, 34)

De 10 cijfertoetsen voor het aanpassen van het geluid (27, 34) De 10 cijfertoetsen voor de bediening van audio/video-apparatuur (34 - 36)

③ De toets SOUND (27, 34) ④ De toets REC PAUSE (35, 37) ⑤ Bronkeuzetoetsen (11, 12)

TAPE/CDR, CD, DVD, DVD MULTI (alleen voor de RX-6042S), FM/AM, TV SOUND, VCR

⑥ De toets FM MODE (17, 34) ⑦ De toets SURROUND (30, 34) ⑧ De toets DIMMER (14, 34) ⑨ De toets TV/VIDEO (35, 36) ⑩ De toetsen VCR CH +/- (35, 37) ⑪ De toetsen TV/STB CH +/- (35, 36)

Voor de RX-6042S: TV/STB CH +/- toetsen (35, 36)

Voor de RX-5040B/RX-5042S: TV CH +/- toetsen (35)

⑫ De toetsen STANDBY/ON O/I (11, 34-37)

AUDIO, TV/STB (of TV voor de RX-5040B/RX-5042S), VCR, DVD

⑬ De toets SLEEP (15, 34) Bedieningstoetsen voor audio/video-apparatuur

▶, II, II, ▶|, |◀, FF/REW (34, 35, 37)

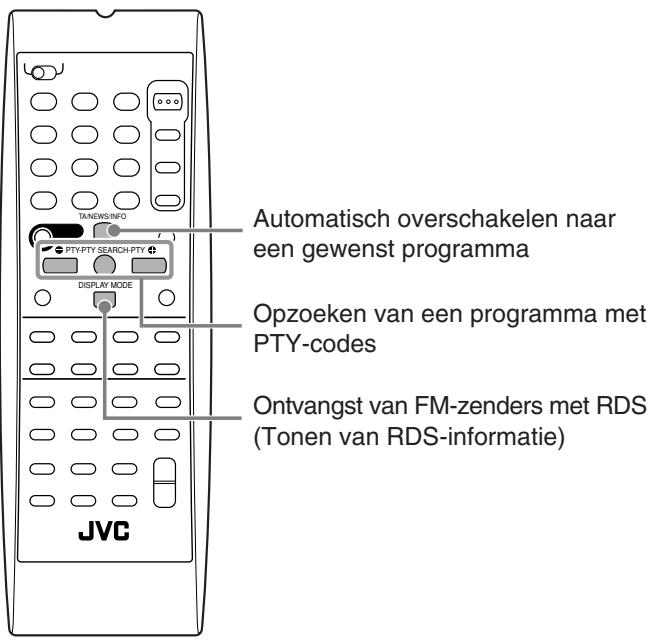

RDS-bedieningstoetsen (18-20)

⑮ De toets CD-DISC (34) ⑯ De toets ANALOG/DIGITAL (13, 14, 34) ⑰ De toets SURROUND/DSP OFF (30, 32, 34) ⑱ De toets DSP (31, 32, 34) ⑲ De toets MUTING (15, 34) ⑳ Alleen voor de RX-6042S: De toets BASSBOOST (15, 34) ㉑ De toets VOLUME +/- (12, 34) ㉒ De toetsen TV VOLUME +/- (35, 36)

Opmerking:

De receiver wordt automatisch ingeschakeld indien u op een van de audiobrontoetsen van de afstandsbediening drukt—TAPE/CDR, CD en FM/AM.

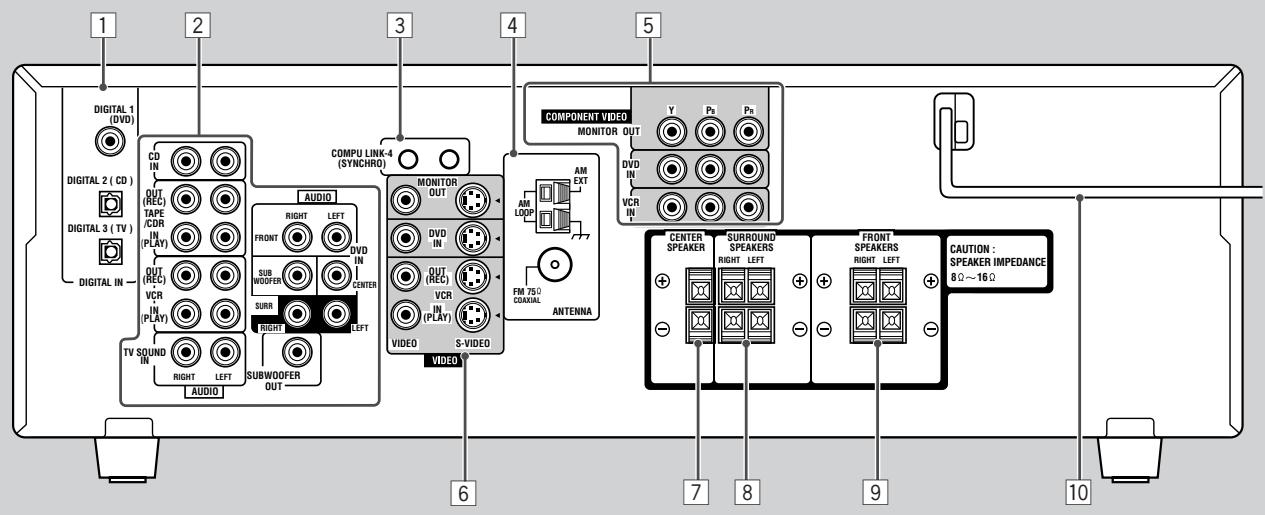

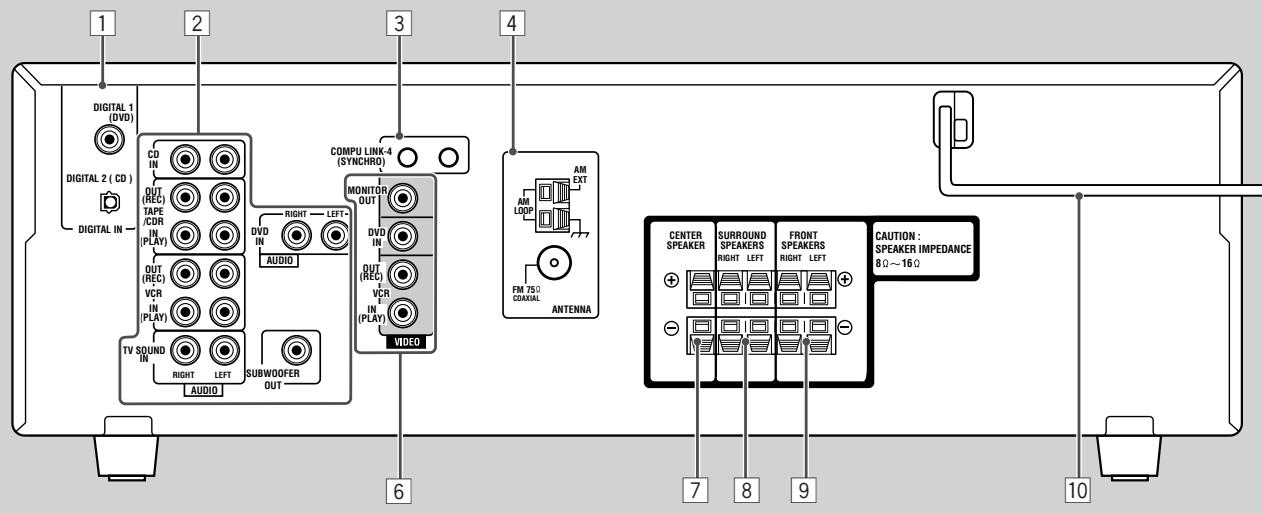

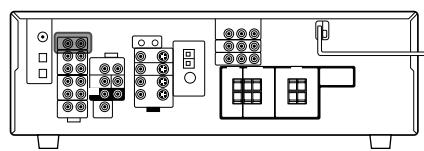

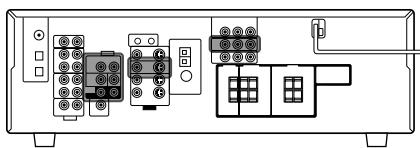

Achterpaneel

RX-6042S

RX-5040B/RX-5042S

Zie de tussen haakjes aangegeven bladzijden voor details.

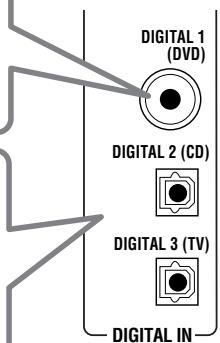

DIGITAL IN aansluitingen (10)

Coaxiaal: DIGITAL 1 (DVD) Optisch: DIGITAL 2 (CD)

DIGITAL 3 (TV): alleen voor de RX-6042S

2 Audio ingang- en uitgangsaansluitingen (7 - 9)

• Ingang: CD IN, TAPE/CDR IN (PLAY), VCR IN (PLAY),

TV SOUND IN, DVD IN

3 COMPU LINK-4 (SYNCHRO) aansluitingen (33) 4 ANTENNA aansluitingen (5, 6)

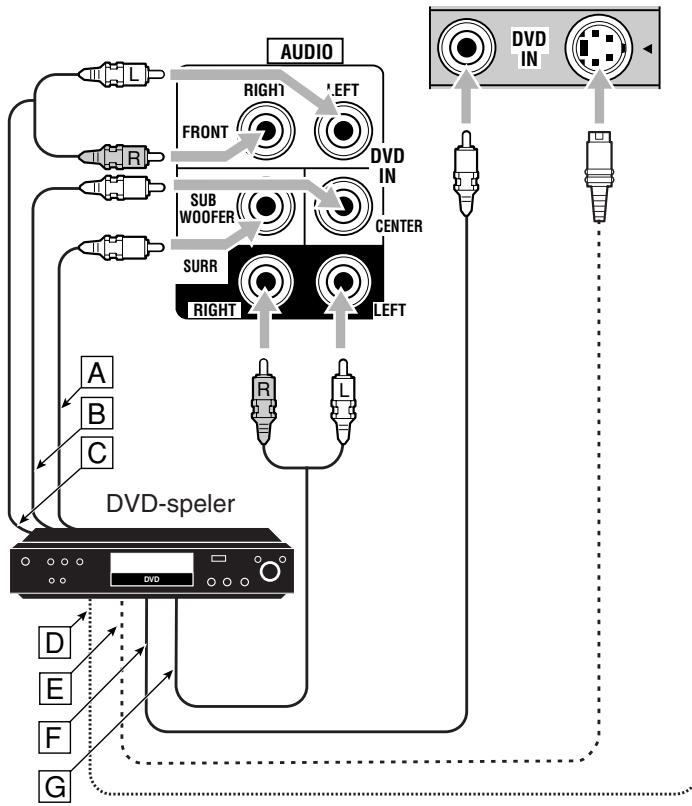

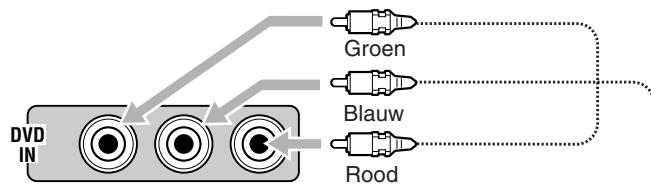

Alleen voor de RX-6042S: COMPONENTVIDEO ingang- en uitgangsaansluitingen (8,9)

• Ingang: DVD IN, VCR IN
• Uitgang: MONITOR OUT

6 Voor de RX-6042S:

VIDEO/S-VIDEO ingang- en uitgangsaansluitingen (8, 9)

Voor de RX-5040B/RX-5042S:

VIDEO ingang- en uitgangsaansluitingen (8, 9)

• Ingang: DVD IN, VCR IN (PLAY)
• Uitgang: MONITOR OUT, VCR OUT (REC)

7 CENTER SPEAKER aansluitingen (6)

8 SURROUND SPEAKERS aansluitingen (6) 9 FRONT SPEAKERS aansluitingen (6) 10 Netsnoer (10)

In deze paragraaf wordt uitgelegd hoe u geluidsapparatuur, beeldapparatuur en luidsprekers op de ontvanger aansluit en hoe u de stroomtoevoer aansluit.

Voor de installatie

Algemene voorzorgen

Zorg dat uw handen droog zijn. - Schakel alle apparatuur uit. - Lees de gebruiksaanwijzing van alle apparaten die u aan wilt sluiten aandachtig door.

Plaatsing

• Plaats de receiver op een vlakke plaats die niet aan vocht en stof onderhevig is.
• De omgevingstemperatuur mag niet lager zijn dan -5°C en niet hoger worden dan 35°C.
• Zorg voor voldoende ventilatie rond de ontvanger. Bij gebrek aan ventilatie kan de ontvanger oververhit raken en beschadigd worden.

Veiligheid

• Steek geen metalen voorwerpen in de ontvanger.
• Laat de ontvanger intact. Verwijder geen schroeven, beschermplaten of onderdelen.
• Stel de ontvanger niet bloot aan vochtigheid zoals regen.

De meegeleverde accessoires controleren

Controleer of u in het bezit bent van alle onderstaande accessoires. Deze behoren standaard met de ontvanger te worden meegeleverd. Het getal tussen haakjes geeft het aantal items aan dat u van het type accessoire in uw bezit dient te hebben.

• Afstandsbediening (1)
• Batterijen (2) AM-raamantenne (MG-ontvangst) (1)
• FM-antenne (1)

Mocht er een item ontbreken, neemt u dan onverwijld contact op met uw leverancier.

Plaatsen van batterijen in de afstandsbediening

Plaats de twee bijgeleverde batterijen alvorens gebruik in de afstandsbediening.

1

2 R6(SUM-3)/AA(15F) 3

1 Druk op de batterij-afdekking op de achterkant van de afstandsbediening en schuif open.

2 Plaats de batterijen.

• Zorg dat de polen overeenkomen: (+) met (+) en (-) met (-).

3 Plaats de deksel weer terug.

Vervang de batterijen indien de afstandsbediening de signalen niet goed uitzendt of de receiver niet juist bedient. Gebruik twee R6(SUM-3)/AA(15F) type (alkaline) droge-cel batterijen.

Opmerkingen:

• De bijgeleverde batterijen zijn uitsluitend voor het in gebruik nemen. Plaats nieuwe batterijen voor normaal gebruik.
• Voor de RX-6042S: Stel na het vervangen van de batterijen de fabrikantcode opnieuw in (zie bladzijden 36 en 37).

LET OP:

Volg de onderstaande procedures om te voorkomen dat de batterijen gaan lekken of openbreken:

• Let bij het plaatsen van de batterijen op de polariteit: (+) tegen (+) en (-) tegen (-).
• Gebruik het juiste type batterijen. Batterijen die lijken op het aangegeven type kunnen van een ander voltage zijn.
• Vervang beide batterijen altijd tegelijk en niet afzonderlijk.
• Stel batterijen nooit bloot aan warmtebronnen of open vuur.

De FM- en AM-antenne (voor MG-ontvangst) aansluiten

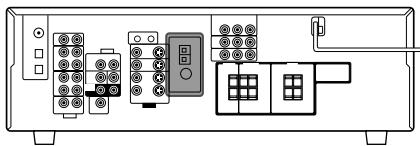

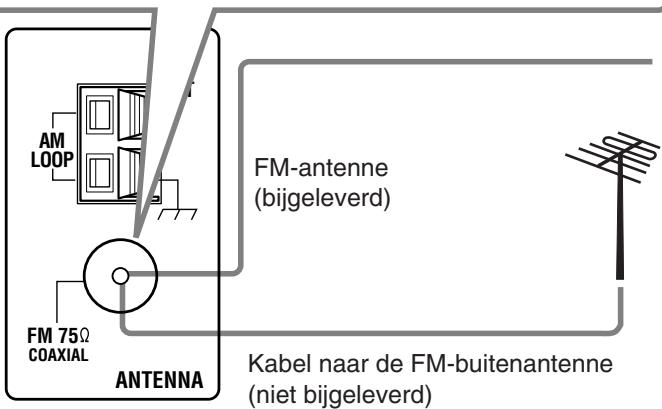

Aansluiten van de FM-antenne

A De FM-antenne dient horizontaal te worden bevestigd.

B

Verbind de bijgeleverde FM-antenne als tijdelijke oplossing met de FM 75 Ω COAXIAL aansluiting—

Sluit een FM-buitenantenne (niet bijgeleverd) aan indien de ontvangst niet bevredigend is.

1 Ontkoppel de bijgeleverde FM-antenne. 2 Verbind een 75 Ω coaxiale kabel met standaardtype stekker (IEC of DIN45325).

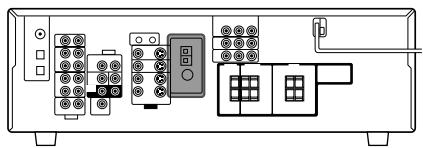

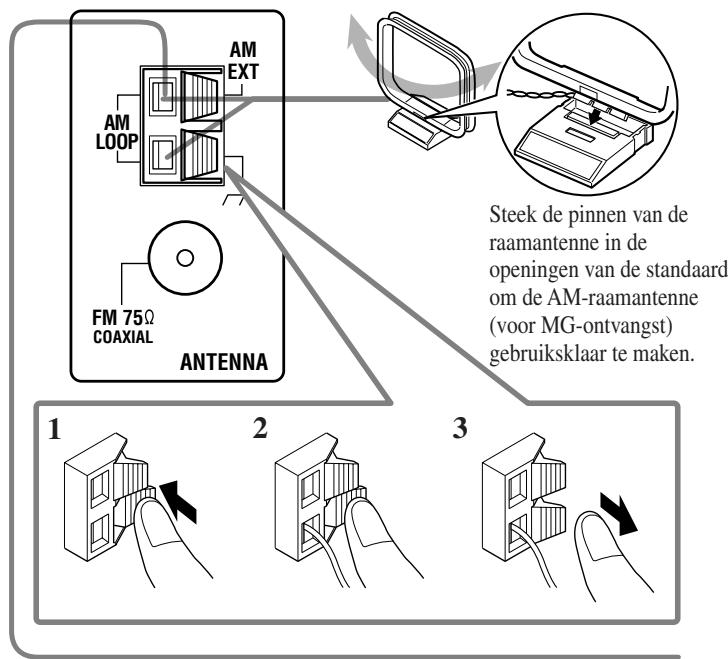

Aansluiten van de AM-antenne (voor MG-ontvangst)

AM-raamantenne (voor MG-ontvangst) (bijgeleverd) Eénaderige bedrading voorzien van vinyl-beschermlaag buiten (niet bijgeleverd)

Draai de ring voor een optimale ontvangst.

Opmerkingen:

• Als de bedrading van de AM-raamantenne (voor MG-ontvangst) is afgeschermd met een plastic laag, moet u deze zoals in de afbeelding is aangegeven verwijderen. Zorg dat de bedrading van de antenne niet in aanraking komt met andere uitgangen, draden of de netspanningskabel. Dit kan de ontvangst nadelig beïnvloeden.
• Als de ontvangst te wensen overlaat, wordt u aangeraden om een eenaderige bedrading die is voorzien van een vinyl-beschermlaag (niet bijgeleverd) op de uitgang AM EXT aan te sluiten. Laat de AM-raamantenne (voor MG-ontvangst) op de ontvanger aangesloten.

Aansluiten van de luidsprekers en subwoofer

U kunt vijf luidsprekers (één paar voorluidsprekers, één middenluidspreker en één paar surroundluidsprekers) en één subwoofer aansluiten.

LET OP:

• Gebruik uitsluitend luidsprekers met de bij de luidsprekeraansluitingen aangegeven SPEAKER IMPEDANCE (LUIDSPREKERIMPEDANTIE).
• Verbind niet meer dan één luidspreker met iedere luidsprekeraansluiting.

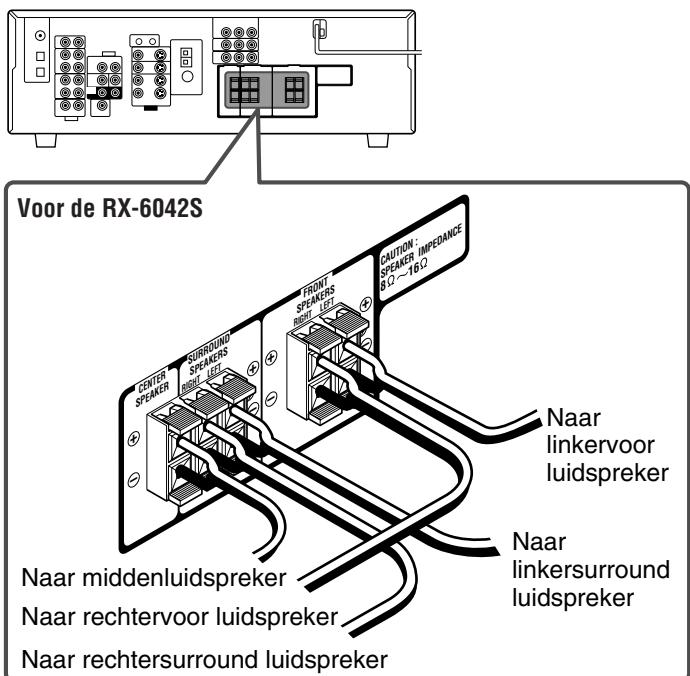

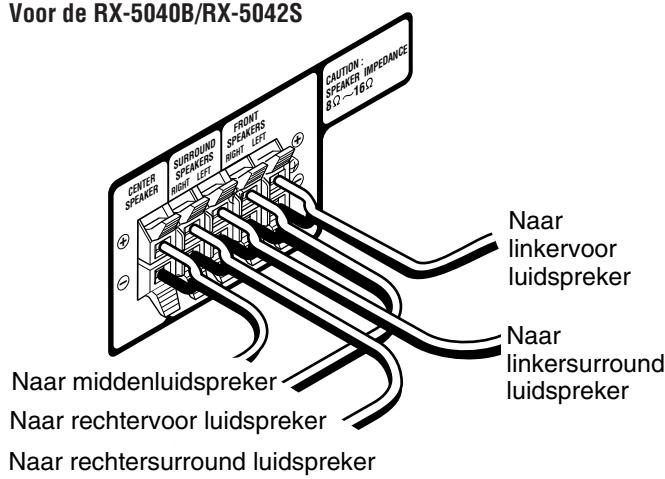

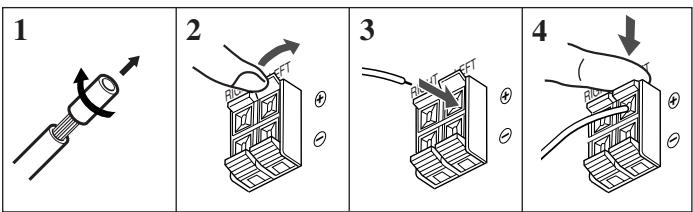

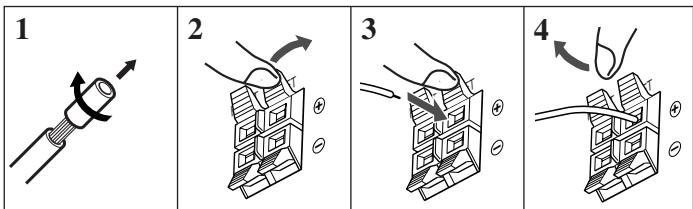

De luidsprekers aansluiten

Voor de RX-6042S

Voor de RX-5040B/RX-5042S

Sluit voor alle luidsprekers (behalve de subwoofer) het ene uiteinde van een luidsprekerkabel aan op de aansluitpunten (+) en (-) op de rechterzijde van de ontvanger en het andere uiteinde op de aansluitpunten (+) en (-) van de luidsprekers.

Voor de RX-5040B/RX-5042S

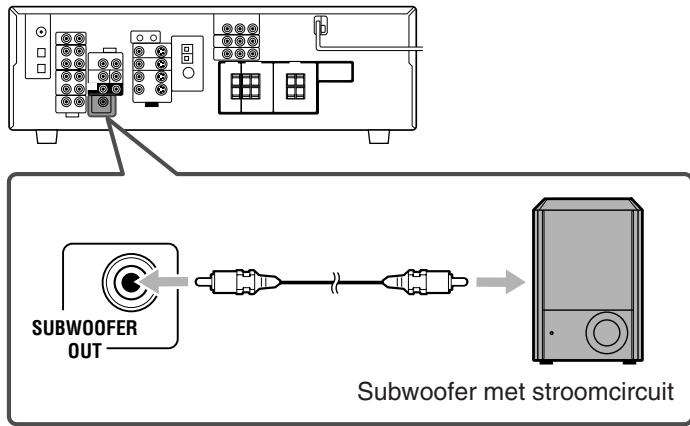

Aansluiten van de subwoofer

U kunt de weergave van de lage tonen met een subwoofer versterken. Verbind de ingangsaansluiting van een subwoofer met eigen circuit middels een kabel met RCA-pinstekers (niet bijgeleverd) met het achterpaneel.

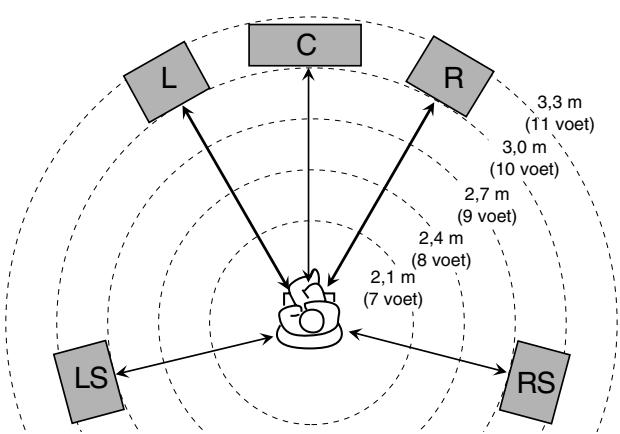

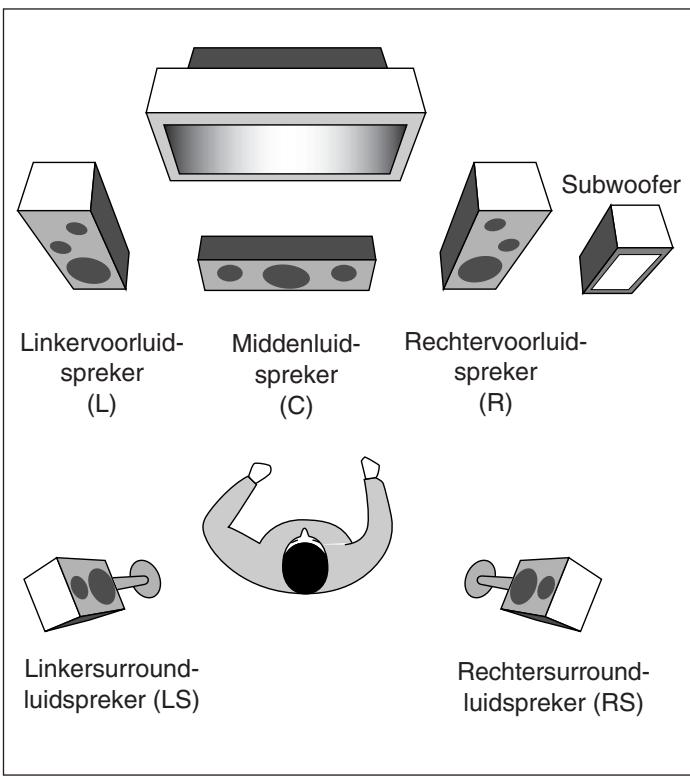

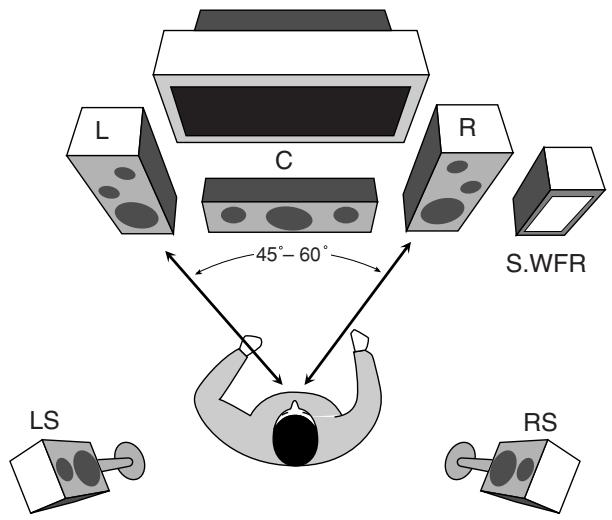

Opstellen van de luidsprekers

Voorluidsprekers (L/R) en middenluidspreker (C)

• Plaats deze luidsprekers op gelijke hoogte tot de vloer en op of dichtbij oorhoogte.
• Richt de voorkant naar het luistergebied.

• Plaats deze luidsprekers naast en iets aan de achterkant (maar niet geheel achter) de luisterplaats; goed boven oorhoogte (60 cm t/m 90 cm hoger dan oorhoogte).
• Richt de luidsprekers direct naar het luistergebied, maar echt niet direct naar de oren van de luisteraar.

Subwoofer (S.WFR)

• De lage tonen zijn niet-richtinggevoelig en u kunt de subwoofer waar gewenst plaatsen. Plaats normaliter echter voor de luisterpositie.

Na het aansluiten van de luidsprekers moet u de juiste informatie voor de luidsprekers instellen. U kunt "Snel instellen van de luidsprekers" voor het instellen gebruiken (zie bladzijde 21).

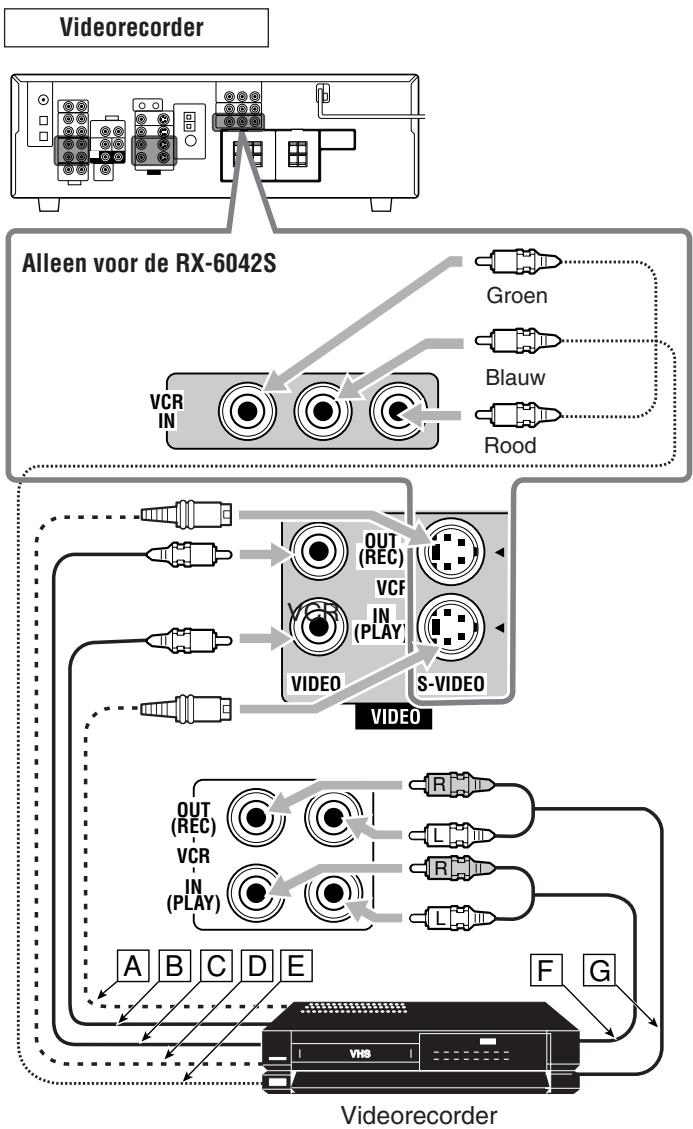

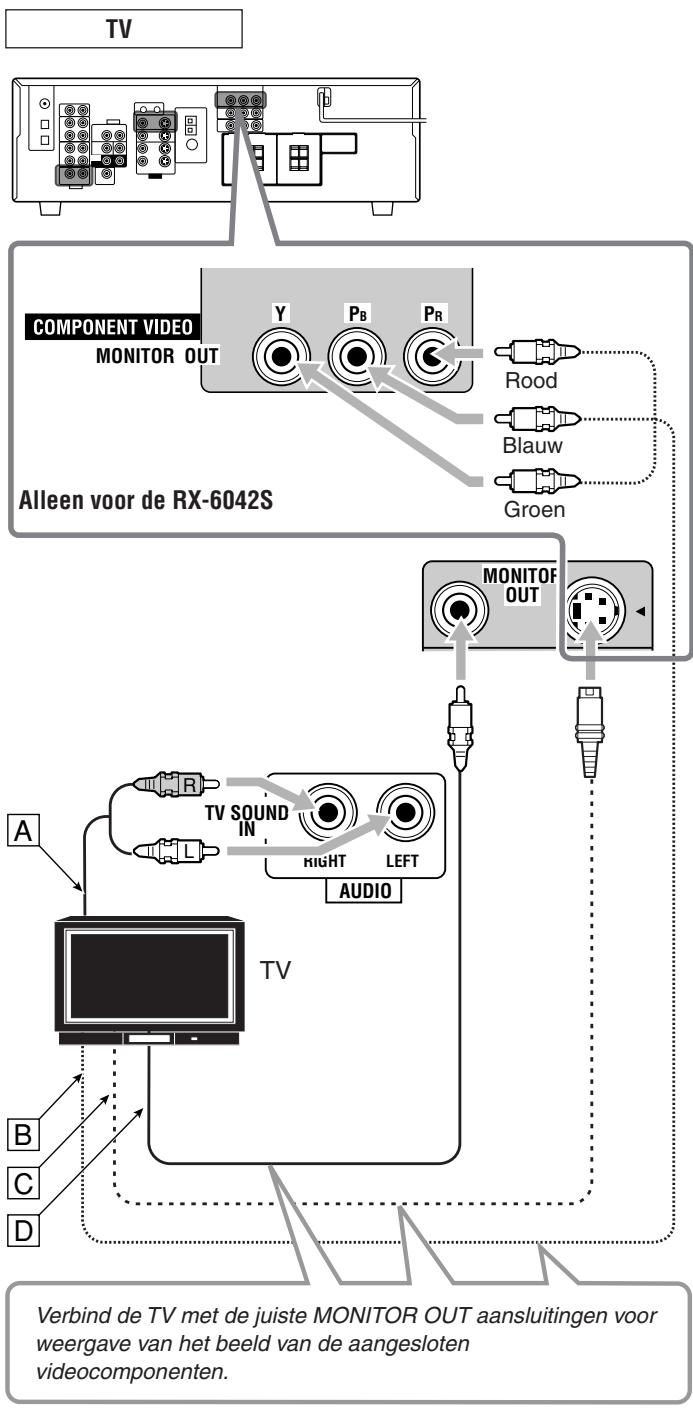

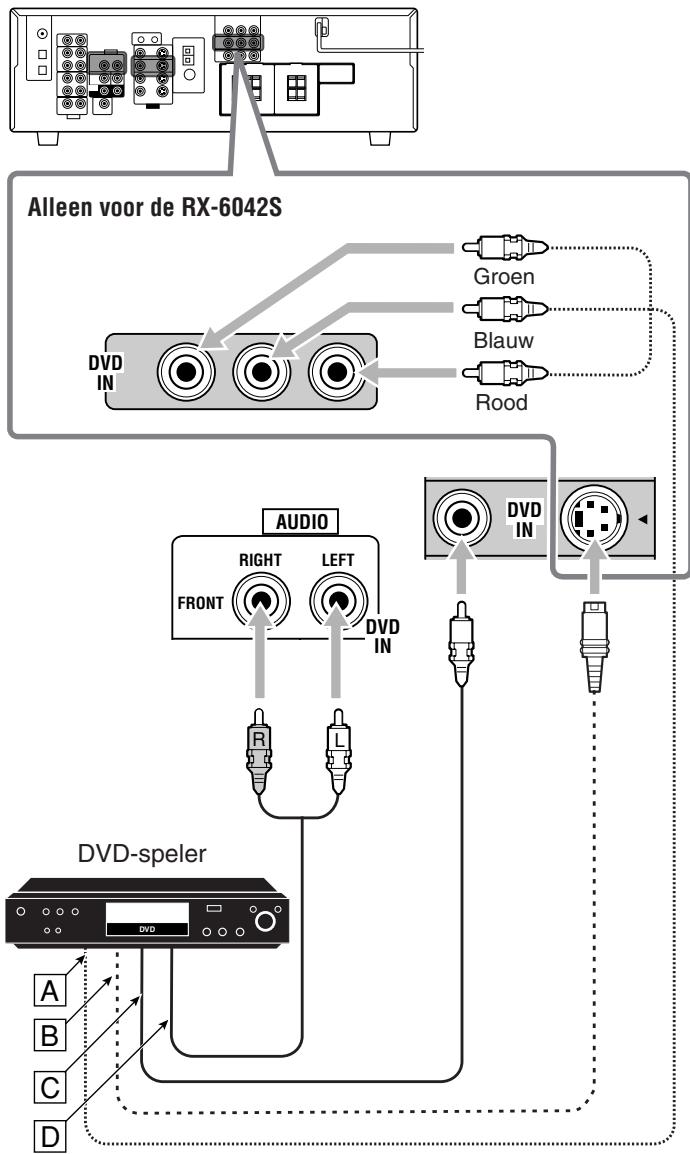

Aansluiten van audio- en videocomponenten

Zie tevens de bij de andere componenten geleverde gebruiksaanwijzingen indien u los verkrijgbare componenten wilt aansluiten.

Analoge aansluitingen

Geluidsapparatuur aansluiten

Gebruik voor het aansluiten van geluidsapparatuur kabels met RCA-pinstekers (niet bijgeleverd). - Sluit de witte steker aan op de linker audio-uitgang en de rode steker op de rechter audio-uitgang.

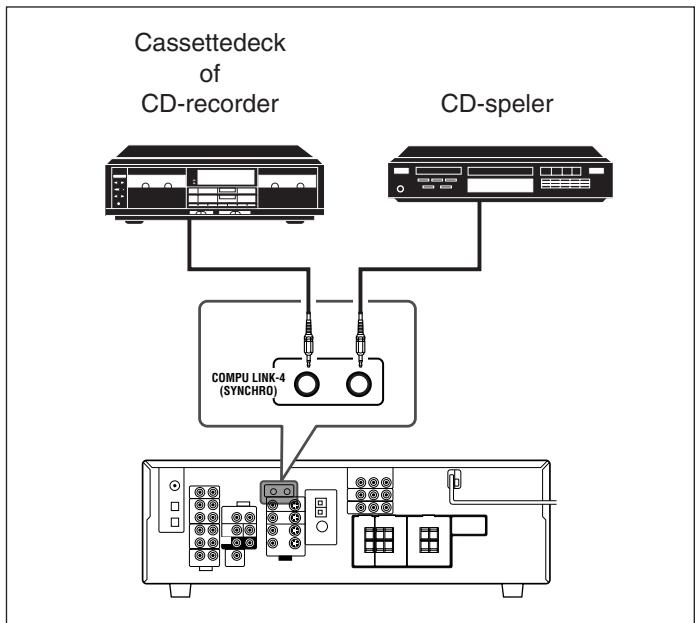

Indien uw audiocomponenten een COMPU LINK aansluiting hebben

Zie tevens bladzijde 33 voor details aangaande het aansluiten en het COMPU LINK afstandsbedieningsysteem.

LET OP:

Als u een geluidsversterker zoals een grafische equalizer tussen een afspeelbron en deze ontvanger aansluit, kan de audio-uitvoer van de ontvanger worden verstoord.

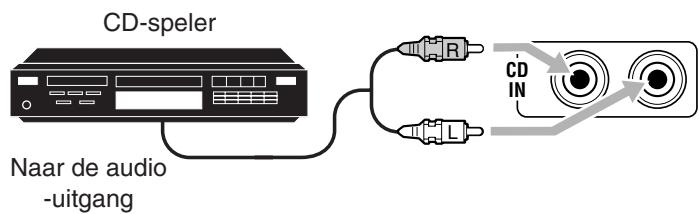

CD-speler

Indien u een CD-recorder met de TAPE/CDR aansluitingen verbindt, moet u de bronnaam naar "CDR" veranderen zodat deze naam wordt getoond na het kiezen van de bron. Zie bladzijde 14 voor details.

Beeldapparatuur aansluiten

Gebruik voor het aansluiten van beeldapparatuur kabels met RCA-pinstekers (niet bijgeleverd).

Sluit de witte steker aan op de linker audio-uitgang, de rode steker op de rechter audio-uitgang, en de gele steker op de video-uitgang.

• Voor de RX-6042S: Indien uw videocomponenten video-ingangen en -uitgangen van een ander type hebben, dient u deze te verbinden met de volgende aansluitingen voor een betere beeldkwaliteit, in volgorde van:

Component video > S-video > Composiet video

De videosignalen van een soort van deze ingangsaansluitingen worden echter uitsluitend via de video-uitgangsaansluitingen van hetzelfde type uitgestuurd.

A Naar S-video uitgang B Naar composiet video-uitgang C Naar composiet video-ingang D Naar S-video ingang E Naar component video-uitgang F Naar audio-uitgang G Naar audio-ingang

A Naar audio-uitgang B Naar component video-ingang C Naar S-video ingang D Naar composiet video-ingang

DVD-speler

- Als u de DVD-speler met de stereo-stekers aansluit:

A Naar component video-uitgang B Naar S-video uitgang C Naar composiet video-uitgang D Naar links/rechts voorkanaal audio-uitgang (of naar gemengde audio-uitgang indien nodig)

Opmerking:

Voor weergave van Dolby Digital en DTS multi-kanaal software (inclusief Dual Mono software), moet u de DVD-speler via de digitale in- en uitgangsaansluitingen verbinden.

Alleen voor de RX-6042S

• Als u de DVD-speler met de analoge, losse stekers aansluit (5,1 kanaal-reproductie):

Deze methode voor het aansluiten is het beste voor weergave van het geluid van een DVD Audio. - Bij weergave van een DVD Audio kan middels deze verbinding het oorspronkelijke geluid van hoge kwaliteit worden gereproduceerd.

A Naar subwooferuitgang B Naar audio-uitgang middenkanaal C Naar audio-uitgang links/rechts voorkanaal D Naar component video-uitgang E Naar S-video uitgang F Naar composiet video-uitgang G Naar audio-uitgang links/rechts surroundkanaal

■ Digitale aansluitingen

Door de receiver en het broncomponent via de digitale aansluitingen te verbinden, krijgt u een veel betere geluidskwaliteit.

Daarbij beschikt u middels deze verbinding over andere handige functies en kunt u multikanaal geluid weergeven.

BELANGRIJK:

• Indien u een videocomponent via de digitale aansluitingen verbindt, moet u het component tevens met de video-aansluitingen op het achterpaneel verbinden. U kunt het weergavebeeld niet bekijken indien u geen verbinding met de video-aansluitingen maakt.
• Nadat u bovenstaande apparaten op de DIGITAL IN-aansluitingen hebt aangesloten, moet u indien nodig nog de volgende instellingen op de juiste wijze aanbrengen.
• Selecteer de juiste instelling voor de digitale ingang van (DIGITAL IN). Hiervoor verwijzen we u naar de paragraaf "Instellen van de digitale ingangsaansluitingen" op bladzijde 25.
• Selecteer de juiste digitale invoermodus. Hiervoor verwijzen we u naar de paragraaf "Kiezen van de analoge of digitale ingangsmodi" op bladzijde 13.

Digitale ingangen

U kunt ieder digitaal component met een coaxiale of optische digitale uitgangsaansluiting verbinden.

Digitale coaxkabel (niet bijgeleverd) tussen digitale coax-aansluitpunten

Digitale optische kabel (niet bijgeleverd) tussen digitale optische aansluitpunten

Als het desbetreffende apparaat een digitale coax-uitgang heeft, moet u dat apparaat met een digitale coax-kabel (niet bijgeleverd) aansluiten op de ingang DIGITAL 1 (DVD).

Indien een component een digitale optische uitgangsaansluiting heeft, dient u deze middels een digitale optische kabel (niet bijgeleverd) te verbinden met de DIGITAL 2 (CD)—of DIGITAL 3 (TV) voor de RX-6042S—aansluiting.

Verwijder voor het aanbrengen van een digitale optische kabel eerst het

beschermende dopje uit de ingang.

Opmerkingen:

• De instellingen voor de digitale ingangen van DIGITAL IN zijn in de fabriek als volgt voor de volgende apparaten ingesteld:
• DIGITAL 1 (coaxiaal): Voor een DVD-speler
• DIGITAL 2 (optisch): Voor een CD-speler. Alleen voor de RX-6042S:
• DIGITAL 3 (optisch): Voor digitale TV-zendertuner
• Indien u de CD-speler of CD-recorder met het COMPU LINK afstandsbedieningssysteem wilt bedienen (zie bladzijde 33), moet u het component tevens als beschreven bij "Analoge aansluitingen" (zie bladzijde 7) verbinden.

De netspanningskabel aansluiten

Alvorens de ontvanger op de netspanningskabel aan te sluiten, moet u nagaan of alle benodigde aansluitingen tot stand zijn gebracht.

Steek de stekker van de netspanningskabel in een wandcontactdoos.

• Houd de netspanningskabel uit de buurt van de aansluitkabels en de antenne. De netspanningskabel kan de ontvangst en de weergave van beelden en geluid negatief beïnvloeden.

Opmerking:

De voorkeursinstellingen zoals kanaal- en geluidsinstellingen kunnen in de volgende gevallen na een aantal tijd zijn gewist:

• Wanneer u de stekker eruit haalt.
• Wanneer er een stroomstoring optreedt.

LET OP:

• Raak de netspanningskabel niet met natte handen aan.
• Trek niet aan de netspanningskabel als u die uit de wandcontactdoos wilt verwijderen. Pak de kabel altijd bij de stekker beet en trek de stekker voorzichtig uit het stopcontact zodat de kabel niet kan beschadigen.

De volgende bedieningsinstructies gelden doorgaans voor alle typen geluidsapparatuur.

De volgende bedieningen worden uitgelegd met gebruik van de toetsen op het voorpaneel.

U kunt tevens de toetsen op de afstandsbediening voor de overeenkomende functies gebruiken indien deze min of meer dezelfde namen/markeringen hebben.

Dagelijkse bedieningsprocedures

1 Schakel de stroom in.

• Zie "De stroomtoevoer inschakelen" hieronder.

2 Kies de bron.

Zie "Een afspeelbron kiezen" hier rechts.

3 Stel het volume in.

• Zie "Het volume aanpassen" op bladzijde 12.

4 Kies de surroundfunctie of DSP-modus.

• Zie "Activeren van de Surroundmodi" (bladzijde 30) en "Activeren van de DSP-modus" (bladzijde 32).

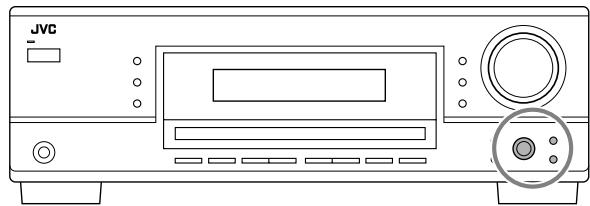

De stroomtoevoer inschakelen

Druk op de toets STANDBY/ON \(\mathcal{O} / 1\) (of STANDBY/ON \(\mathcal{O} / 1\) AUDIO van de afstandsbediening).

Het STANDBY-lampje gaat aan.

De naam van de huidige bron verschijnt.

Het huidige volumeniveau wordt weergegeven.

Voor het uitschakelen van de stroom (naar standby), drukt u op de toets STANDBY/ON \(\mathcal{O} / I\) (of STANDBY/ON \(\mathcal{O} / I\) AUDIO van de afstandsbediening).

Het STANDBY-lampje licht op.

Opmerking:

Er vindt een licht stroomverbruik plaats wanneer de eenheid in standby staat. Als u het stroomverbruik helemaal wilt uitschakelen, moet u de stekker uit het stopcontact verwijderen.

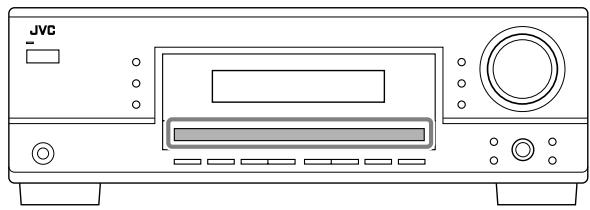

Een afspeelbron kiezen

Indien u digitale broncomponenten middels de digitale aansluitingen heeft verbonden, moet u eerst de ingangsfunctie voor deze componenten naar de digitale ingangsfunctie veranderen (zie bladzijde 13).

Druk op een van de bronkeuzetoetsen.

Voor de RX-6042S

Op de afstandsbediening

Opmerking:

Indien u "DVD MULTI" kiest, kunt u het geluid van de analoge geschieden uitgang (5,1-kanaal surroundreproductie) van het externe component beluisteren.

• U moet mogelijk de analoge geschieden uitgangsfunctie tevens met het externe component kiezen.
• Bij gebruik van een hoofdtelefoon kunt u uitsluitend het geluid van de voorkanalen (links en rechts) beluisteren.
• De surroundfuncties en DSP-functie (zie bladzijden 28 en 31) kunnen niet voor "DVD MULTI" worden gebruikt.

Voor de RX-5040B/RX-5042S

Op het voorpaneel

Op de afstandsbediening

Opmerking:

Indien u een CD-recorder met de TAPE/CDR aansluitingen verbindt, moet u de bronnaam die op het display verschijnt veranderen. Zie bladzijde 14 voor details.

Luidspreker- en signaalindicators op het display

Aan de hand van de volgende indicators kunt u gemakkelijk zien welke luidsprekers zijn geactiveerd en wat voor signalen en van welke bron in de receiver komen.

Luidsprekerindicators	Signaalindicators
L C R	L C R
S.WFR LFE	S.WFR LFE
LS S RS	LS S RS
SB	SB

Welke luidsprekerindicators oplichten is afhankelijk van de gemaakte luidsprekerinstellingen (zie "Instellen van de luidsprekers" op bladzijde 23 voor details).

• De indicators "L", "C", "R", "LS" en "RS" lichten op indien de overeenkomende luidsprekers op "LARGE" of "SMALL" zijn gesteld. Er wordt geluid weergegeven via de luidsprekers waarvan de indicators op het display worden getoond.
• De S.WFR indicator licht op indien de subwoofer is ingeschakeld (zie bladzijden 13 en 23).

De signaalindicators lichten op het display op en tonen de binnenkomende signalen.

L: ·Met de digitale ingang gekozen: Licht op wanneer het signaal van het linkerkanaal wordt ontvangen. - Met de analoge ingang gekozen: Licht altijd op. R: ·Met de digitale ingang gekozen: Licht op wanneer het signaal van het rechterkanaal wordt ontvangen. - Met de analoge ingang gekozen: Licht altijd op. C: Licht op wanneer het signaal van het middenkanaal wordt ontvangen. LFE: Licht op wanneer het signaal van het LFE (lage frequentie-effect) kanaal wordt ontvangen. LS: Licht op wanneer het signaal van het linkersurroundkanaal wordt ontvangen. RS: Licht op wanneer het signaal van het rechtsurroundkanaal wordt ontvangen. S: Licht op wanneer het signaal van het monosurroundkanaal wordt ontvangen. SB: Licht op wanneer het signaal van het surroundachterkanaal wordt ontvangen.

Opmerking:

Voor de RX-6042S: Met "DVD MULTI" als bron gekozen, zullen "L", "C", "R", "LFE", "LS" en "RS" oplichten.

Uitleg over de verlichting van de luidspreker- en signaalindicators

Bijv.: Er worden geen geluiden via de middenluidspreker en surroundluidsprekers weergegeven, ook al worden er signalen voor het middenkanaal en surroundkanaal door de receiver ontvangen.

Kiezen van een verschillende bron voor het beeld en geluid

Tijdens het bekijken van beelden van een videobron, kunt u tegelijkertijd het geluid van een andere audiobron beluisteren.

• Nadat u een videobron heeft gekozen, worden de beelden van de gekozen bron naar de TV gestuurd totdat u een andere videobron kiest.

Druk tijdens het bekijken van het beeld van een videocomponent, bijvoorbeeld de videorecorder of DVD-speler, op een van de audiobronkeuzetoetsen.

Voor de RX-6042S

Op het voorpaneel TAPE/CDR CD C TV SOLIN V3001 DVD

VCR VON

Op de afstandsbediening

Voor de RX-5040B/RX-5042S

Op het voorpaneel TAPE/CDR

EM/AM

CD

TV/SOU

DVD

VCR VH

Op de afstandsbediening

Opmerking:

Voor de RX-6042S: U kunt deze functie niet gebruiken tijdens weergave van een beeld via de COMPONENT VIDEO aansluitingen.

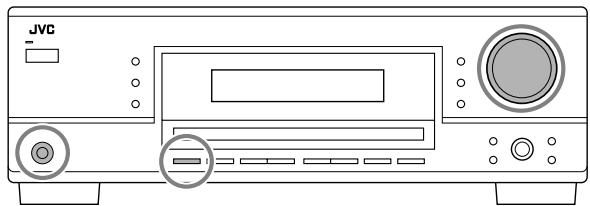

Het volume aanpassen

Op het voorpaneel:

Draai de knop MASTER volume met de wijzers van de klok mee om het volume te vergroten.

Draai de knop tegen de wijzers van de klok in om het volume te verkleinen.

Op de afstandsbediening:

Druk op de toets VOLUME + om het volume te vergroten.

Druk op de toets VOLUME - om het volume te verkleinen.

LET OP:

Zet het volume altijd op het minimum niveau alvorens u een bron inschakelt. Als u het volume op het maximum niveau zet, kan de plotselinge geluidsexplosie uw gehoororganen en/of de luidsprekers permanente schade toebrengen.

Opmerking:

Het volumeniveau kan worden ingesteld op waarden tussen "0" (minimaal) tot "50" (maximaal).

Luisteren via een hoofdtelefoon:

U kunt behalve normale stereo software ook multikanaal software via de hoofdtelefoon weergeven. (Het geluid van multikanaal software wordt teruggemengd en via de voor weergegeven.)

1 Druk op de toets SPEAKERS ON/OFF om de luidsprekers uit te schakelen. "HEADPHONE" verschijnt even en de H.PHONE indicator licht op het display op. - "3D H PHONE" verschijnt even (en de DSP indicator licht tevens op het display op) indien u een surroundfunctie of DSP-functie heeft geactiveerd—3D hoofdtelefoonfunctie (3D H PHONE). Zie bladzijden 29 en 31. 2 Verbind de hoofdtelefoon met de PHONS aansluiting op het voorpaneel. - Er wordt geen geluid via de hoofdtelefoon weergegeven indien u de luidsprekers niet heeft uitgeschakeld.

Na gebruik van de hoofdtelefoon moet u de hoofdtelefoon ontkoppelen en vervolgens weer op SPEAKERS ON/OFF drukken om de luidsprekers weer in te schakelen.

LET OP:

Verlaag het volume....

• Alvorens de hoofdtelefoon aan te sluiten of op te zetten, waar een hoog volume zowel de hoofdtelefoon als uw gehoor kan beschadigen.
• Alvorens de luidsprekers weer te activeren, waar anders mogelijk een zeer hoog volume via de luidsprekers wordt uitgestuurd.

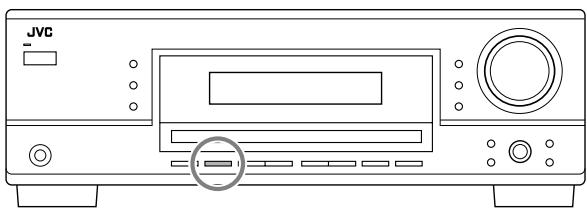

Activeren en uitschakelen van het geluid van de subwoofer

U kunt de weergave via de subwoofer uitschakelen, ook al heeft u een subwoofer aangesloten en "SUBWOOFER" op "SUBWOOFER YES" gesteld (zie bladzijde 23).

Druk op de toets SUBWOOFER OUT ON/OFF om de weergave via de subwoofer uit te schakelen.

Door iedere druk op de toets worden de subwooferweergave afwisselend uitgeschakeld ("SUBWOOFER OFF") en weer geactiveerd ("SUBWOOFER ON").

• De S.WFR-indicator dooft wanneer de subwooferweergave wordt uitgeschakeld.

De lage tonen (en LFE-signalen) worden via de voorluidsprekers weergegeven.

Opmerkingen:

• U kunt tevens het subwooferuitgangsniveau instellen indien de subwooferweergave is geactiveerd. Zie bladzijde 27 voor details.
• U kunt de subwooferweergave niet uitschakelen indien u "SMALL" voor het formaat van de voorluidsprekers heeft ingesteld als luidsprekerinstelling (zie bladzijde 23) of met gebruik van "Snel instellen van de luidsprekers" (zie bladzijde 21).
• U kunt de subwooferweergave niet uitschakelen indien u "SUBWOOFER" op "SUBWOOFER NO" heeft gesteld (zie bladzijde 23).
• De subwooferweergave wordt automatisch geactiveerd indien u de "SUBWOOFER" instelling van "SUBWOOFER NO" naar "SUBWOOFER YES" verandert (zie bladzijde 23).

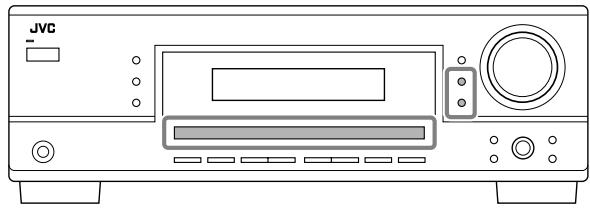

Kiezen van de analoge of digitale ingangsmodi

Indien u digitale broncomponenten met zowel de analoge als digitale aansluitingen heeft verbonden (zie bladzijden 7 t/m 10), kunt u de ingangsfunctie—digitaal of analoog—voor deze componenten kiezen.

Voordat u start, vergeet niet...

De instellingen voor de digitale ingangsaansluiting dienen juist te zijn gemaakt voor de bronnen waarvoor u de digitale ingangsfunctie wilt kiezen (zie "Instellen van de digitale ingangsaansluitingen" op bladzijde 25).

1 Druk op een van de bronkeuzetoetsen (DVD, TV SOUND, CD, TAPE/CDR*) voor de bron waarvoor u de ingangsfunctie wilt veranderen.

• Met "TAPE" als bron gekozen kunt u de digitale ingangsfunctie niet kiezen. Zie "De naam van een afspeelbron wijzigen" op bladzijde 14 voor het veranderen van de bronnaam.

2 Druk op de toets INPUT DIGITAL om "DIGITAL AUTO" te kiezen.

De DIGITAL AUTO-indicator licht op het display op. - Bij gebruik van de afstandsbediening dient u op ANALOG/DIGITAL te drukken. Door iedere druk op de toets worden afwisselend de analoge (ANALOG) en digitale (DIGITAL AUTO) ingangsfunctie geactiveerd.

• Met "DIGITAL AUTO" gekozen, tonen de volgende indicators het digitale signaalformaat van de ontvangen signalen.

LINEAR PCM

: Licht op wanneer lineaire PCM-signalen worden ontvangen.

DIGITAL

: Licht op wanneer Dolby Digital-signalen worden ontvangen.

dt

: Licht op wanneer conventionele DTS-signalen worden ontvangen.

dt

: Licht op wanneer DTS 96/24-signalen worden ontvangen.

Er licht geen indicator op indien de receiver het digitale signaalformaat van de ontvangen signalen niet kan herkennen.

Opmerking:

Zie bladzijden 28 en 29 voor details aangaande digitale signaalformaten.

Bij weergave van software die met Dolby Digital of DTS is gecodeerd, kunnen de volgende symptomen voorkomen:

• Geen geluid bij het begin van de weergave.
• Ruis tijdens het zoeken of overslaan van hoofdstukken of fragmenten.

Druk in dit geval herhaaldelijk op INPUT DIGITAL om "DOLBY DIGITAL" of "DTS SURROUND" te kiezen.

• Door iedere druk op INPUT DIGITAL verandert de ingangsfunctie als volgt:

Wanneer u "DOLBY DIGITAL" of "DTS SURROUND" kiest, zal de DIGITAL AUTO indicator doven en de overeenkomende indicator van het digitale signaalformaat op het display oplichten.

• Indien het binnenkomende signaal niet overeenkomt met het gekozen digitale signaalformaat, zal de indicator van het gekozen digitale signaalformaat knipperen.

Opmerking:

De "DOLBY DIGITAL" en "DTS SURROUND" instellingen worden geannuleerd en de digitale ingangsfunctie wordt automatisch op "DIGITAL AUTO" gesteld wanneer u de stroom uitschakelt of een andere bron kiest.

Kiezen van de analoge ingangsfunctie

Druk op de toets INPUT ANALOG (of herhaaldelijk op ANALOG/DIGITAL op de afstandsbediening totdat "ANALOG" op het display wordt getoond). De ANALOG indicator licht op.

Veranderen van de helderheid van het display

U kunt het display dimmen.

Druk op de toets DIMMER.

• Door iedere druk op de toets worden het display afwisselend gedimd en helder.

Het invoersignaal dempen

Wanneer het invoersignaal van de afspeelbron te sterk is, treedt er vervorming op. Als dit het geval is, dient u het invoersignaal af te zwakken zodat de vervorming van het geluid verdwijnt.

• Nadat u de installatie eenmaal heeft gemaakt, worden deze voor iedere analoge bron in het geheugen vastgelegd.

Druk op de toets INPUT ATT (INPUT ANALOG) en houd deze ingedrukt zodat de indicator INPUT ATT op de display oplicht.

• Elke keer wanneer u op deze toets drukt, wordt de dempingsfunctie in- ("INPUT ATT ON") of uitgeschakeld ("INPUT NORMAL").

Opmerking:

Voor de RX-6042S: Deze functie is niet beschikbaar indien "DVD MULTI" is gekozen.

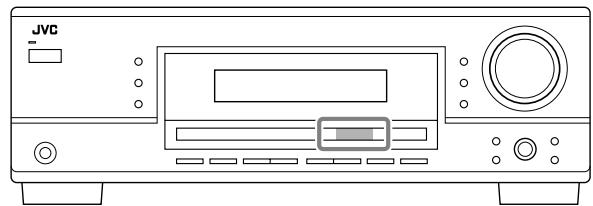

De naam van een afspeelbron wijzigen

Indien u een CD-recorder met de TAPE/CDR-aansluitingen op het achterpaneel heeft verbonden, moet u de bronnaam veranderen zodat de juiste naam op het display wordt getoond.

Als u de naam van de afspeelbron wijzigt van "TAPE" naar "CDR":

1 Druk op de toets TAPE/CDR (SOURCE NAME). - Controleer dat "TAPE" op de display wordt weergegeven. 2 Druk op de toets SOURCE NAME (TAPE/CDR) en houd deze ingedrukt tot "ASSIGN CDR" op de display wordt weergegeven.

Indien u weer "TAPE" als bronnaam wilt kiezen, moet u de hierboven beschreven procedure opnieuw uitvoeren.

Opmerking:

U kunt de aangesloten componenten ook gebruiken wanneer u de bronnaam niet heeft veranderd. U krijgt in dat geval echter wat moeilijkheden.

• "TAPE" wordt op het display getoond wanneer u de CD-recorder kiest.
• U kunt de digitale ingang (zie bladzijde 13) niet voor de CD-recorder kiezen.

De volgende basisbedieningen kunnen uitsluitend met de afstandsbediening worden uitgevoerd.

Het basgeluid versterken

Deze functie is uitsluitend voor de RX-6042S beschikbaar.

U kunt het niveau van de lage tonen versterken.

• Nadat u de instelling eenmaal hebt gemaakt, worden deze voor iedere bron in het geheugen vastgelegd.

Druk op de toets BASS BOOST om het niveau van de lage tonen te versterken.

De BASS BOOST-indicator licht op het display op.

• Door iedere druk op de toets wordt de versterking van de lage tonen afwisselend geactiveerd ("BASS BOOST ON") en uitgeschakeld ("BASS BOOST OFF").

Opmerking:

Deze functie heeft uitsluitend effect op het geluid van de voorluidsprekers.

Het geluid uitzetten

Druk op de toets MUTING om het geluid voor alle luidsprekers en de hoofdtelefoon uit te schakelen.

"MUTING" verschijnt op het display en het volume wordt uitgeschakeld (de VOLUME-indicator en de niveau-aanduiding doven).

Als u het volume wilt herstellen, drukt u nogmaals op de toets MUTING.

• Door aan de voorzijde aan de knop MASTER VOLUME te draaien of op de afstandsbediening op de toets VOLUME + / - te drukken, wordt het geluid hersteld.

De Sleep Timer gebruiken

Met gebruik van de Sleep Timer kunt u muziek beluisteren terwijl u in slaap valt. Het tijdstip waarop de ontvanger zichzelf moet uitschakelen, als dit tijdstip aanbreekt, schakelt de ontvanger zichzelf uit.

Druk herhaaldelijk op de toets SLEEP.

De SLEEP indicator licht op de display op en de uitschakeltijd verandert met stappen van 10 minuten:

Kijken hoe lang het nog duurt tot de ontvanger zichzelf uitschakelt en het tijdstip van uitschakelen wijzigen:

Druk één keer op de toets SLEEP.

De resterende tijd tot het tijdstip van uitschakeling verschijnt. De tijd wordt weergegeven in minuten.

• Als u het tijdstip van uitschakeling wilt wijzigen, moet u herhaaldelijk op de toets SLEEP drukken.

De Sleep Timer uitzetten:

Druk herhaaldelijk op de toets SLEEP tot de vermelding "SLEEP OFF" op de display wordt weergegeven. De indicator SLEEP gaat uit. - Ook als u de stroom uitschakelt, gaat de Sleep Timer uit.

Opnemen van een bron

Als u een cassettedeck (of een CD-recorder) op de uitgang TAPE/CDR aansluit, te vinden aan de achterzijde van de ontvanger, en een videorecorder op de uitgang VCR, te vinden op de achterzijde van de ontvanger, is het mogelijk om van elke afspeelbron die via de ontvanger wordt afgespeeld opnames te maken.

Tijdens de opname kunt u het geluid van de geselecteerde bron op het door u gewenste volume beluisteren zonder dat dit gevolgen heeft voor het geluidsvolume van de opname.

Opmerking:

Het ingestelde volume-uitgangsniveau, de nacht-functie (zie bladzijde 24), versterking van de lage tonen (alleen voor de RX-6042S), de egalisatiepatronen (zie bladzijde 27), surroundfuncties en DSP-functies (zie bladzijden 28 t/m 32) hebben geen effect op een opname.

Automatisch geheugen voor basisinstellingen

Deze receiver legt automatisch de geluidsinstellingen voor iedere bron vast—

• wanneer u de stroom uitschakelt,
• wanneer u van bron verandert,
• wanneer u de analoge/digitale ingangsfunctie verandert, en
• wanneer u een naam voor een bron invoert (zie bladzijde 14).

Bij het veranderen van bron worden de vastgelegde instellingen automatisch voor de nieuwe bron opgeroepen.

Het volgende kan voor iedere bron worden vastgelegd: - Analoge/digitale ingangsfunctie (zie bladzijde 13) - Demping van het ingangssignaal (zie bladzijde 14) - Egalisatiepatroon (zie bladzijde 27) - Luidsprekeruitgangsniveaus (zie bladzijde 27) - Keuze surroundfunctie en DSP-functie (zie bladzijden 28 en 31) - Instelling voor versterking van lage tonen (alleen voor de RX-6042S)

Opmerkingen:

• Met FM of AM als bron gekozen, kunt u voor beide golfbanden afzonderlijke instellingen maken.
• Een gemaakte geluidsinstelling voor een digitaal component is effectief voor zowel de analoge als digitale ingangsfuncties.

U kunt zelf op zoek gaan naar stations, of gebruik maken van de voorkeurfunctie waarmee u meteen op een bepaald radiostation afstemt.

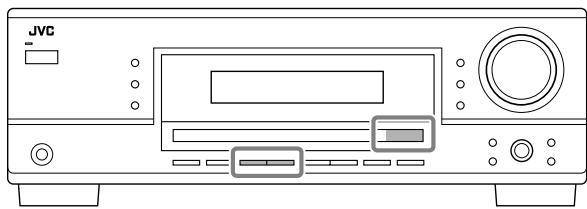

Handmatig afstemmen op stations

• Voor de RX-6042S: Druk op de toets FM of AM.
• Voor de RX-5040B/RX-5042S: Druk op de toets FM/AM. Door iedere druk op de toets worden afwisselend FM en AM (MG) als golfband gekozen.

Er wordt afgestemd op het station waarop de vorige keer in de desbetreffende band was afgestemd.

2 Druk herhaaldelijk op de toets FM/AM TUNING of totdat de gewenste frequentie is bereikt.

• Als u op de toets FM/AM TUNING drukt, wordt er een hogere frequentie gekozen.
• Als u op de toets FM/AM TUNING drukt, wordt er een lagere frequentie gekozen.

Opmerkingen:

• Als u afstemt op een station waarvan de signaalsterkte toereikend is, licht de indicator TUNED op de display op.
• Wanneer het station een FM-zender is die in stereo wordt ontvangen, licht ook de indicator STEREO op.
• Als u de toets in stap 2 ingedrukt houdt (en daarna loslaat), verandert de frequentie net zolang tot er een station is gevonden.

Werken met voorkeurzenders

Wanneer een station eenmaal aan een kanaalnummer is toegevoegd, kunt u snel op dat station afstemmen. Er kunnen in totaal 30 FM-zenders en 15 AM-zenders (MG) als voorkeurzenders worden ingesteld.

Een station als voorkeurzender instellen

Voordat u start, vergeet niet...

Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 2 beginnen.

1 Stem op de vast te leggen zender af (zie "Handmatig afstemmen op stations").

• Als u de FM-ontvangstmodus voor dit station wilt opslaan, moet u nu de FM-ontvangstmodus van uw keuze selecteren. Zie "Een FM-ontvangstmodus selecteren" op bladzijde 17.

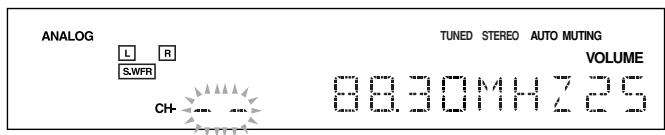

2 Druk op de toets MEMORY.

De cursor knippert gedurende 5 seconden op de positie voor het kanaalnummer.

3 Druk zolang de positie voor het kanaalnummer knippert op de toets FM/AM PRESET ▲ of ▼ om een kanaalnummer te selecteren.

4 Druk nogmaals op de toets MEMORY wanneer het geselecteerde kanaalnummer op de display knippert.

Het geselecteerde kanaalnummer stopt met knipperen.

Het station is nu een kanaalnummer toegekend.

5 Herhaal stappen 1 tot en met 4 tot u alle stations die u als voorkeurzenders wilt instellen in het geheugen hebt opgeslagen.

Een voorkeurzender uit het geheugen verwijderen

Als u een nieuw station het kanaalnummer van een bestaande voorkeurzender toekent, wordt de bestaande voorkeurzender uit het geheugen verwijderd.

Afstemmen op een voorkeurzender

Op het voorpaneel:

• Voor de RX-6042S: Druk op de toets FM of AM.
• Voor de RX-5040B/RX-5042S: Druk op de toets FM/AM. Door iedere druk op de toets worden afwisselend FM en AM (MG) als golfband gekozen.

2 Druk net zo vaak op de toets FM/AM PRESET ▲ of ▼ tot u het kanaal dat u zoekt hebt gevonden.

• Als u op de toets FM/AM PRESET drukt, wordt er een hoger kanaalnummer gekozen.
• Als u op de toets FM/AM PRESET drukt, wordt er een lager kanaalnummer gekozen.

Op de afstandsbediening:

1 Druk op de toets FM/AM om de gewenste omroepband te selecteren.

Er wordt afgestemd op het station waarop de vorige keer in de desbetreffende band was afgestemd. - Door iedere druk op de toets worden afwisselend FM en AM (MG) als golfband gekozen.

2 Druk op de 10 cijfertoetsen om een voorkeurzender te selecteren.

• Druk voor kanaalnummer 5 op de toets met het cijfer 5.
• Druk voor kanaalnummer 15 op +10 en daarna op 5.
• Druk voor kanaalnummer 20 op +10 en daarna op 10.
• Druk voor kanaalnummer 30 op +10, daarna op +10, en tot slot op 10.

Opmerking:

U kunt de 10 cijfertoetsen van de afstandsbediening gebruiken om een kanaalnummer te kiezen. Zorg ervoor dat u de cijfertoetsen hebt geactiveerd voor de tuner en niet voor de CD of een andere afspeelbron. (Zie bladzijde 34.)

Een FM-ontvangstmodus selecteren

Als een FM-stereo-uitzending moeilijk te ontvangen is of als er veel ruis wordt ontvangen, is het mogelijk een andere FM-ontvangstmodus te selecteren wanneer u naar een FM-uitzending luistert. - U kunt voor elk FM-station dat u als voorkeurzender hebt ingesteld de door u gewenste FM-ontvangstmodus in het geheugen opslaan (zie bladzijde 16).

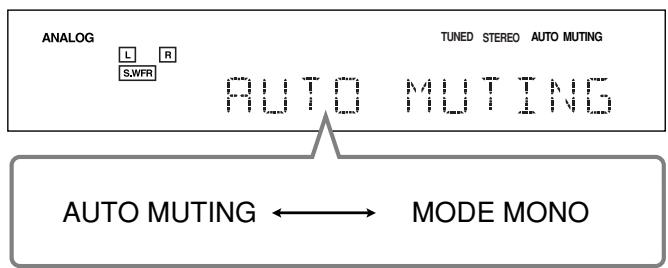

Druk op de toets FM MODE terwijl u naar een FM-station luistert.

• Elke keer wanneer u op deze toets drukt, schakelt de FM-ontvangstmodus heen en weer tussen "AUTO MUTING" en "MODE MONO".

AUTO MUTING:	Kies normaliter们都 stand. Programma's die in stereo worden uit gezonden, worden in stereo ontvangen. Programma's die in mono worden uit gezonden, worden in mono ontvangen. De modus kan ook worden gebruikt om staatische storingen:tussen stations te onderdrukken. Als u deleze modus selecteert,licht de indicator AUTO MUTING op de display op. (Basisinstelling)
MODE MONO:	Kies.Deze stand voor een verbeterde ontvangst (aar het stereo-effect gaat verloren). In de modus hoort u ruis verwijl u opstations aan het afstemmen bent. Als u deleze modus selecteert,gaat de indicator AUTO MUTING op de displayuit. (De STEREO indicator doof tevens).

Opmerking:

Nadat u een andere bron dan de tuner met de afstandsbediening heeft bediend, werkt de FM MODE toets op de afstandsbediening niet. U moet voor gebruik van deze toets eerst op FM/AM van de afstandsbediening drukken en vervolgens op FM MODE.

De volgende bedieningen voor de tuner kunnen uitsluitend met de afstandsbediening worden uitgevoerd.

BELANGRIJK:

Alvorens de RDS-bedieningstoetsen te gebruiken, moet u op FM/AM van de afstandsbediening drukken zodat de RDS-bedieningstoetsen voor de tuner functioneren.

Ontvangst van FM-zenders met RDS

Met gebruik van RDS (Radio Data System) sturen FM-zenders extra signalen samen met de normale programmasignalen uit. De zenders leveren dan bijvoorbeeld de zendernaam en tevens informatie over het type programma dat ze uitzenden, bijvoorbeeld sport of muziek, etc.

• De RDS-indicator licht op het display op wanneer u op een FM-zender heeft afgestemd die tevens RDS-signalen levert.

Met deze receiver kunt u de volgende typen RDS-signalen ontvangen.

PS (Stationsnaam):	Toont de algemeen bekende zendenamen.
PTY (Programmatype):	Toont het programmatype dat wordtuitbezonden.
RT (Radiotekt):	Toont tekstmededelingen die door de zender wordenuitbezonden.
Enhanced Other Networks:
	Levert informatie over het soortprogramma's dat wordtuitbezondendoor andere RDS-zenders van anderenetworken dan het networkDat umomenteel ontvangt.

Opmerkingen:

• RDS is niet beschikbaar voor AM (MG)-uitzendingen.
• Niet alle FM-zenders leveren RDS-signalen en niet alle RDS-zenders leveren dezelfde service. Controleer de lokale radiozenders voor details aangaande RDS in uw gebied.
• RDS werkt mogelijk niet goed indien de zender waarop is afgestemd RDS-signalen niet juist uitzendt of de signalen te zwak zijn.

Tonen van RDS-informatie

U kunt op het display zien welke RDS-informatie door de zender wordt uitgestuurd.

Druk tijdens het luisteren naar een FM-zender op de toets DISPLAY MODE van de afstandsbediening.

• Bij elke druk op de toets verandert de aanduiding op het display en toont u de volgende informatie:

PS (Stationsnaam):	Tijdens het zoeken verschijnt “PS” en worden de zendernamen getoond. “NO PS” zal verschijnen indien er geen signaal worden ontvangen.
PTY (Programmatype):	Tijdens het zoeken verschijnt “PTY” enervoigens het type van het programme dat wordt uit gezonden. “NO PTY” zal verschijnen indien er geen signaal worden ontvangen.
RT (Radiotekst):	Tijdens het zoeken verschijnt “RT” en worden de tekstmededeling getoond die door de zender worden uit gezonden. “NO RT” zal verschijnen indien er geen signaal worden ontvangen.

Opmerkingen:

• Indien het zoeken direct stopt, zullen "PS", "PTY" en "RT" niet op het display verschijnen.
• Bepaalde ontvangen speciale tekens en symbolen kunnen mogelijk niet juist worden getoond. (Er worden geen bijzondere letters op het display weergegeven. Zo kan een "A" bijvoorbeeld een "A, A, A, A, A, of A" aanduiden).

Opzoeken van een programma met PTY-codes

Alleen afstandsbediening

Een voordeel van RDS is dat u eenvoudig en snel een bepaald soort programma kunt opzoeken dat door een van de voorkeurzenders (zie bladzijden 16 en 17) wordt uitgezonden door de overeenkomende PTY-code in te voeren.

Zoeken van een programma met gebruik van de PTY-codes

Voordat u start, vergeet niet...

• Druk tijdens het zoeken op de toets PTY SEARCH om het zoeken te stoppen wanneer u wilt.
• Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

1 Druk tijdens het luisteren naar een FM-zender op de toets PTY SEARCH.

"PTY SELECT" knippert op het display.

2 Druk terwijl "PTY SELECT" knippert op de toets PTY of PTY totdat de gewenste PTY-code op het display verschijnt.

• Door iedere druk op de toets verandert de PTY-code als volgt:

NONE ⇌ NEWS ⇌ AFFAIRS ⇌ INFO (Informatief) ⇌

SPORT ⇌ EDUCATE (Educatief) ⇌ DRAMA ⇌

CULTURE ⇌ SCIENCE ⇌ VARIORED ⇌

POP M (Popmuziek) ⇌ ROCK M (Rockmuziek) ⇌

EASY M (Easylistening muziek) ⇌ LIGHT M (Lichte muziek) ⇌

CLASSICS ⇌ OTHER M (Andersoortige muziek) ⇌

WEATHER ⇌ FINANCE ⇌ CHILDREN ⇌ SOCIAL ⇌

RELIGION ⇌ PHONE IN ⇌ TRAVEL ⇌ LEISURE ⇌

JAZZ ⇌ COUNTRY ⇌ NATION M (Nationale muziek) ⇌

OLDIES ⇌ FOLK M (Volksmuziek) ⇌ DOCUMENT ⇌

TEST ⇌ ALARM ⇌ (terug maar het begin)

• Zie de rechterkolom voor details aangaande de PTY-codes.

3 Druk nogmaals op de toets PTY SEARCH terwijl de in de vorige stap gekozen PTY-code nog steeds op het display wordt getoond.

Tijdens het zoeken worden "SEARCH" en de gekozen PTY-code afwisselend op het display getoond.

Het toestel zoekt de 30 FM-voorkeurzenders af en stopt zodra een zender is gevonden die een programma van het gekozen type uitzendt.

Verder zoeken nadat de eerste zender is gevonden

Druk nogmaals op de toets PTY SEARCH terwijl de aanduidingen op het display knipperen.

"NOT FOUND" zal verschijnen indien er geen overeenkomend programma wordt gevonden.

Beschrijving van PTY-codes:

NEWS:	Nieuws.
AFFAIRS:	Programma's met een thema waar in dieper op hetnieuws worden ingegaan—debat of analyse.
INFO:	Programma's die in een brede zinmeer informatatie en advies geben.
SPORT:	Programma's over sport en sportwedstrijden.
EDUCATE:	Educatie programme's.
DRAMA:	Radiohoorspelen en series.
CULTURE:	Programma's over nationale of regionale culturaur, met inbegrip van taal, theater, enz.
SCIENCE:	Programma's over natuurwetenschappen en techniek.
VARIED:	Voornamelijk praat-programma's, bijvoorbeeld quizzesen, spelletjes en interviews met beroemdheden.
POP M:	Commerciele, hedendaagse muziek.
ROCK M:	Rockmuziek.
EASY M:	Huidige muziek die ookwel "easy listening" worden genoemd.
LIGHT M:	Lichte instrumentale muziek, zang of koormuziek.
CLASSICS:	Uitvoeringen van orksten, symfonieën, kamermuziek, enz.
OTHER M:	Muziek die nicht bij een van de andere categorieën hoort.
WEATHER:	Weerberichten.
FINANCE:	Verslagen van de beurs, handel en commercie, enz.
CHILDREN:	Programma's voor kinderen.
SOCIAL:	Programma's over sociologie, geschiedenis, geografie, psychologie en sociale vraagstukken.
RELIGION:	Religieuze programme's.
PHONE IN:	Luisteraars die hunkening via de telefoon of forums duidelijk makeen.
TRAVEL:	Reisinformationie.
LEISURE:	Programma's over recreatie en activités.
JAZZ:	Jazzmuziek.
COUNTRY:	Programma's met muziek van oorspronkelijk het zuiden van Amerika.
NATION M:	Huidige populaire, nationale of regionale muziek in de taal van het land.
OLDIES:	Muziek uit de "golden age", oftewel "gouwe ouwe".
FOLK M:	Muziek die uit een bepaalde cultuur komt.
DOCUMENT:	Programma's die dieper op gebeurtenissen ingaan of bepaalde feiten verder onderzoeken.
TEST:	Uitzendingen voor het testen van onder andere moodberichten en waarschuingen.
ALARM:	Waarschuingen en noodberichten.
NONE :	Geen programmatype, ongedefiniereed programa of programa's die zich gemakkelijk in een van de andere groepen passen.

De inhoud van programma's met een bepaalde PTY-code kan met sommige FM-zenders afwijken van de hierboven gegeven beschrijving.

Automatisch overschakelen naar een gewenst programma

Remote ONLY

Een andere handige RDS-service draagt de naam "Enhanced Other Networks".

Dankzij deze service kan de ontvanger tijdelijk van een bepaald station overschakelen naar een radioprogramma van uw keuze (TA, NEWS en/of INFO), behalve in de volgende omstandigheden:

• Wanneer u maar een zender luistert die geen RDS heeft—alle AM (MG)- en FM-zenders.
• Wanneer de laatst ontvangen FM-zender geen RDS gebruikt.
• Wanneer de receiver standby is geschakeld.

Voordat u start, vergeet niet...

• De Enhanced Other Networks functie werkt uitsluitend bij ontvangst van een FM-zender die de Enhanced Other Networks code heeft.
• De Enhanced Other Networks functie werkt uitsluitend voor vastgelegde FM-zenders (voorkeurzenders).
• U kunt de Enhanced Other Networks functie gebruiken tijdens weergave van iedere bron. Voor gebruik van de RDS-bedieningstoetsen op de afstandsbediening moet u echter wel eerst de tunerbedieningsfunctie voor de afstandsbediening activeren (zie bladzijde 34).

Druk herhaaldelijk op de toets TA/NEWS/INFO om het gewenste programmatype te kiezen.

• Door iedere druk op de toets verandert het programmatype en licht de overeenkomende indicator op het display op.

TA: Verkeersinformatie in uw gebied.

NEWS: Nieuws.

INFO: Programma's die u advies in de breedste zin van het woord geven.

Indien "FM" de huidige bron is

GEVAL 1

Indien de huidige zender het door u gekozen programma start uit te zenden

De receiver blijft de zender ontvangen, maar de indicator van het ontvangen programmatype begint te knipperen.

Na het programma stopt de indicator van het ontvangen programmatype met knipperen en blijft continu oplichten, maar de Enhanced Other Networks-functie blijft met de receiver in standby geschakeld.

GEVAL 2

Indien een andere FM-zender het door u gekozen programma start uit te zenden terwijl u een FM-zender beluistert,

schakelt de receiver automatisch over naar die zender. De indicator van het ontvangen programmatype begint te knipperen.

Na het programma schakelt de receiver terug naar de hiervoor ontvangen zender, maar de Enhanced Other Networks-functie blijft in standby geschakeld. De indicator van het ontvangen programmatype stopt met knipperen en blijft continu oplichten.

Indien de huidige bron een andere bron dan "FM" is,

GEVAL 3

Indien een zender een door u gekozen programma start uit te zenden terwijl u naar een andere bron dan "FM" luistert,

zodra een zender het door u gekozen programma start uit te zenden, of reeds aan het uitzenden is, schakelt de receiver automatisch over naar die zender.

De indicator van het ontvangen programmatype begint te knipperen.

Na het programma schakelt de receiver terug naar de hiervoor gekozen bron, maar de Enhanced Other Networks-functie blijft in standby geschakeld. De indicator van het ontvangen programmatype stopt met knipperen en blijft continu oplichten.

Stoppen van het programma dat door de Enhanced Other Networks-functie werd gekozen

Druk op TA/NEWS/INFO zodat de indicator van het programmatype (TA/NEWS/INFO) stopt met knipperen en continu oplicht. De Enhanced Other Networks-functie wordt in standby geschakeld en de hiervoor gekozen bron wordt weer geactiveerd.

Indien een "ALARM" (of TEST) signaal van een zender wordt ontvangen, stemt de receiver automatisch op die zender af. - "ALARM" wordt op het display getoond wanneer een dergelijk noodbericht wordt ontvangen.

Het TEST-signaal wordt gebruikt voor het testen van het "ALARM"-signaal.

Het toestel dient met het TEST-signaal hetzelfde te functioneren als met het "ALARM"-signaal.

Opmerkingen:

• Enhanced Other Networks-data van bepaalde zenders is mogelijk niet bruikbaar met deze receiver.
• Indien u tijdens de Enhanced Other Networks-standbyfunctie een synchroonopname (zie bladzijde 33) start, wordt de Enhanced Other Networks-standbyfunctie tijdelijk geannuleerd. De Enhanced Other Networks-standbyfunctie wordt weer geactiveerd zodra de opname is afgelopen.
• Tijdens het luisteren naar een programma waarop door de Enhanced Other Networks-functie werd afgestemd, kunt u uitsluitend de DISPLAY MODE- en TA/NEWS/INFO-toetsen voor bediening van de tuner gebruiken.
• Tijdens het luisteren naar een programma waarop door de Enhanced Other Networks-functie werd afgestemd, kunt u zich niet van bron of zender veranderen. Voor het veranderen moet u eerst op de TA/NEWS/INFO-toets drukken om de Enhanced Other Networks-functie te annuleren.

LET OP:

Indien afwisselend herhaaldelijk wordt geschakeld tussen de zender die met de Enhanced Other Networks-functie is gekozen en de laatst beluisterde zender, moet u de Enhanced Other Networks-functie annuleren door herhaaldelijk op de toets TA/NEWS/INFO te drukken. Indien u niet op de toets drukt, zal uiteindelijk de huidige afgestemde zender worden ingesteld en de knipperende TA/NEWS/INFO-indicators op het display doven.

De belangrijkste instellingen

Bepaalde hieronder beschreven instellingen moet u maken na het aansluiten en opstellen van uw luidsprekers en bepaalde instellingen kunt u maken voor een handigere bediening. U kunt met "QUICK SPEAKER SETUP" snel en eenvoudig de vereiste instellingen voor uw luidsprekers maken.

Snel instellen van de luidsprekers

Met "Snel instellen van de luidsprekers" kunt u gemakkelijk en snel het luidsprekerformaat en de luidsprekerafstand voor uw luisterruimte instellen, zodat u het geluid met een optimaal surroundeffect kunt beluisteren.

• U kunt de informatie voor de luidsprekers tevens handmatig vastleggen. Zie bladzijde 23 voor details.

Voordat u start, vergeet niet...

Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

1 Druk op de toets QUICK SPEAKER SETUP.

"SPK→" en het basisaantal voor de luidsprekers (5.0CH) verschijnt.

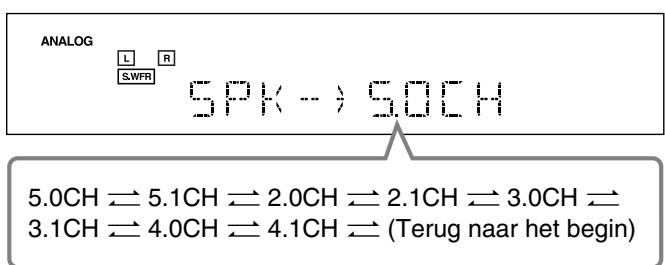

2 Draai MULTI JOG om het juiste aantal voor de aangesloten luidsprekers (luidsprekerkanaalaantal) te kiezen.

Het aantal luidsprekers verandert als volgt wanneer u de schijf verdraait.

• Zie "Aantal luidsprekers (kanalen) en formaat" voor details.

3 Druk MULTI JOG (PUSH SET) in.

"ROOM SIZE→" en de basisinstelling voor het kamerformaat verschijnt.

4 Draai MULTI JOG om het juiste formaat voor uw kamer te kiezen.

Het kamerformaat verandert als volgt wanneer u de schijf verdraait.

• Zie "Kamerformaat en luidsprekerafstand" voor het kiezen van het juiste formaat.

5 Druk MULTI JOG (PUSH SET) in.

"COMPLETE" wordt op het display getoond en vervolgens verschijnt de aanduiding van de bron weer.

Opmerkingen:

• Deze procedure wordt niet voltooid indien u stopt voordat de instellingen zijn vastgelegd.
• Indien u "Snel instellen van de luidsprekers" uitvoert, worden de luidsprekeruitgangsniveaus tevens automatisch op een passende waarde ingesteld (voor alle bronnen hetzelfde). Zie "Instellen van de luidsprekeruitgangsniveaus" op bladzijde 27 indien u het luidsprekeruitgangsniveau voor iedere bron afzonderlijk wilt instellen.

Aantal luidsprekers (kanalen) en formaat

U kunt zien welk formaat voor de luidsprekers wordt ingesteld in overeenstemming met het door u gekozen aantal aangesloten luidsprekers (luidsprekerkanaal (CH) eenheid).

• De subwoofer (S.WFR) wordt als het 0,1 kanaal geteld.

CH	Formaat van de aangesloten luidsprekers
	L/R	C	LS/RS	S.WFR
2.0CH	LARGE	NONE	NONE	NO
2.1CH	SMALL	NONE	NONE	YES
3.0CH	LARGE	SMALL	NONE	NO
3.1CH	SMALL	SMALL	NONE	YES
4.0CH	LARGE	NONE	SMALL	NO
4.1CH	SMALL	NONE	SMALL	YES
5.0CH	LARGE	SMALL	SMALL	NO
5.1CH	SMALL	SMALL	SMALL	YES

Kamerformaat en luidsprekerafstand

In overeenstemming met het gekozen kamerformaat worden de luidsprekerafstanden voor iedere geactiveerde luidspreker als volgt ingesteld:

Formaat	Luidspreker	Afstand
L (Groot)	L/R	3,0 m (10 voet)
	C	3,0 m (10 voet)
	LS/RS	3,0 m (10 voet)
M (Medium)	L/R	2,7 m (9 voet)
	C	2,4 m (8 voet)
	LS/RS	2,1 m (7 voet)
S (Klein)	L/R	2,4 m (8 voet)
	C	2,1 m (7 voet)
	LS/RS	1,5 m (5 voet)

Opmerking:

In de tabellen hierboven staat "L" voor de linkervoorluidspreker, "R" voor de rechtervoorluidspreker, "C" voor de middenluidspreker, "LS" voor de linkersurroundluidspreker, "RS" voor de rechtssurroundluidspreker en "S.WFR" voor de subwoofer.

Instellen basisonderdelen

Met de handelingen op de volgende bladzijden kunt u de volgende onderdelen instellen:

• U kunt uitsluitend de op het moment beschikbare onderdelen kiezen. Zie de uitleg voor ieder onderdeel.

Onderdeel	Aktie	Zie bladzijde
SUBWOOFER*1	Registerten van uw subwoofer.	23
FRNT SPEAKERS*1	Registerten van het formaat van uw voorluidspreker.	23
CNTR SPEAKER*1	Registerten van het formaat van uw middenluidspreker.	23
SURR SPEAKERS*1	Registerten van het formaat van uw surroundluidspreker.	23
DISTANCE UNIT	Kiezen van de meeteenheid voor de luidsprekerafstand.	23
FRONT L DIST*1	Registerten van de afstand vanaf de linkervoorluidspreker tot uw luisterpositie.	23
FRONT R DIST*1	Registerten van de afstand vanaf de rechtervoorluidspreker tot uw luisterpositie.	23
CENTER DIST*1	Registerten van de afstand vanaf de middenluidspreker tot uw luisterpositie.	23
SURR L DIST*1	Registerten van de afstand vanaf de linkers surroundluidspreker tot uw luisterpositie.	23
SURR R DIST*1	Registerten van de afstand vanaf de rechters surroundluidspreker tot uw luisterpositie.	23
SUBWOOFER OUT	Kiezen van het soort geluid dat via de subwoofer worden uitgestuurd.	23
CROSSOVER	Kiezen van de drempelfrequency voor de subwoofer.	24
LFE ATTENUATE	Verzwakken van de lage tonen (LFE).	24
MIDNIGHT MODE	Reproduceren van een krachtig geluid's avonds LAST.	24
DUAL MONO	Kiezen van het Dual Mono geluidskanaal.	24
AUTO SURROUND	Activeren of uitschaken van automatisch surround.	24
VIRTUAL SBACK	Activeren of uitschaken van Virtual Surround Back.	25
DIGITAL IN	Kiezen van het component dat met de digitale ingangsaansluiting is verbonden.	25
VIDEO IN DVD*2	Deze instelling is Niet effectief voor de Europese modellen.
VIDEO IN VCR*2	Deze instelling is Niet effectief voor de Europese modellen.

Opmerkingen:

1 Deze instellingen kunnen met "Snel instellen van de luidsprekers" worden gemaakt. 2 Dit onderdeel wordt uitsluitend met de RX-6042S op het display getoond.

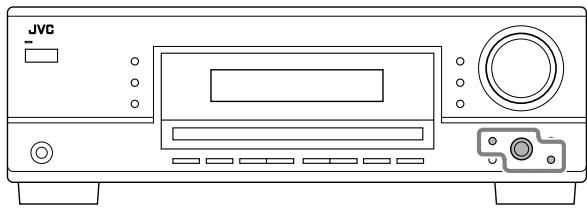

Basisprocedure

Voordat u start, vergeet niet...

Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

Bijv.: Auto Surround op "AUTO SURR ON" stellen.

1 Druk op de toets SETTING.

Het gekozen onderdeel verschijnt op het display.

2 Draai MULTI JOG totdat het gewenste onderdeel op het display wordt getoond.

• Kies in dit voorbeeld "AUTO SURROUND". Zie "Instellen basisonderdelen" voor beschikbare onderdelen.

3 Druk MULTI JOG (PUSH SET) in.

De huidige instelling voor het gekozen onderdeel verschijnt op het display.

4 Draai MULTI JOG totdat de gewenste instelling op het display verschijnt.

5 Druk MULTI JOG (PUSH SET) in.

6 Herhaal stappen 2 tot 5 indien nodig voor het instellen van andere onderdelen.

7 Druk op de toets EXIT.

De bronaanduiding verschijnt weer op het display.

Instellen van de luidsprekers

U verkrijgt de best mogelijke surround-sound met de Surround en DSP-modus als u de informatie over de opstelling van de luidsprekers in het geheugen registreert (opslaat) nadat alle aansluitingen tot stand zijn gebracht.

• U hoeft deze instelling niet te maken indien u "Snel instellen van de luidsprekers" op bladzijde 21 heeft gebruikt.

- Instelling voor de subwoofer—SUBWOOFER

Kies of u wel of niet een subwoofer heeft aangesloten.

SUBWOOFER YES: Kies indien u een subwoofer heeft aangesloten.

SUBWOOFER NO: Kies indien u geen subwoofer gebruikt.

Opmerking:

Indien u "SUBWOOFER NO" voor de subwoofer heeft gekozen, kunt u SUBWOOFER OUT ON/OFF op het voorpaneel niet gebruiken.

Luidsprekerformaat—FRNT SPEAKERS, CNTR SPEAKER, SURR SPEAKERS

Kies het formaat voor iedere aangesloten luidspreker.

LARGE: Kies indien de luidspreker relatief groot is.

SMALL: Kies indien de luidspreker relatief klein is.

NONE: Kies indien een luidspreker niet is aangesloten. (Niet kiesbaar voor de voorluidsprekers)

Opmerkingen:

• Gebruik het volgende ter referentie bij het instellen.
• Kies "LARGE" indien het formaat van de hoornvormige luidsprekerunit in uw luidspreker groter dan 12 cm is, en kies "SMALL" indien het kleiner dan 12 cm is.
• U kunt uitsluitend "LARGE" voor de voorluidsprekers kiezen indien u "SUBWOOFER NO" voor de subwoofer heeft ingesteld.
• U kunt "LARGE" niet voor de midden- en surroundluidsprekers kiezen indien u "SMALL" voor de voorluidsprekers heeft ingesteld.

Instellen van de luidsprekerafstand

De afstand vanaf uw luisterplaats tot de luidsprekers is een ander belangrijk element voor een optimaal surroundgeluid met Surround en DSP-modus. U dient derhalve de afstand vanaf uw luisterplaats of stoel tot de luidsprekers in te stellen.

Aan de hand van de ingestelde luidsprekerafstanden stelt dit toestel automatisch de passende vertragingstijd voor het geluid van iedere luidspreker in zodat het geluid via alle luidsprekers u tegelijkertijd bereikt.

• U hoeft deze instelling niet te maken indien u "Snel instellen van de luidsprekers" op bladzijde 21 heeft uitgevoerd.

- Meeteenheid - DISTANCE UNIT

Kies de gewenste meeteenheid.

UNIT METER: Kies voor het instellen van de afstand in meters.

UNIT FEET: Kies voor het instellen van de afstand in voet.

Luidsprekerafstand - FRONT L DIST, FRONT R DIST, CENTER DIST, SURR L DIST, SURR R DIST

Stel de afstand vanaf de luisterplaats binnen het bereik van 0,3 m (1 voet) tot 9,0 m (30 voet) met stappen van 0,3 m (1 voet) in.

• Bij het verlaten van de fabriek is "3.0m (10FT)" voor de afstand voor iedere luidspreker ingesteld.

Opmerkingen:

• U kunt geen afstand instellen voor een luidspreker waarvoor u "NONE" heeft gekozen.
• Voor de RX-6042S: Deze instelling heeft geen effect op de DVD MULTI weergavefunctie.

Bijv. Stel voor het hierboven getoonde voorbeeld de luidsprekerafstand als volgt in:

Voorluidsprekers: 3.0m (10FT)

Middenluidspreker: 3.0m (10FT)

Surroundluidsprekers: 2.7m (9FT)

Instellen van de lage tonen

U kunt de gewenste instellingen voor de subwoofer en de lage tonen maken.

U kunt het type signaal kiezen dat naar de subwoofer wordt gestuurd. Met andere woorden, u kunt bepalen of de lage tonen voor de voorluidsprekers, ongeacht het ingestelde formaat voor de voorluidsprekers ("SMALL" of "LARGE"), via de subwoofer worden gereproduceerd.

Kies een van de volgende instellingen:

SWFR LFE: Kies voor het uitsluitend weergeven van de LFE-signalen (lage frequentiesignalen tijdens weergave van Dolby Digital en DTS software) of de lage tonen van de "SMALL" voorluidsprekers (tijdens weergave van andere dan de hiervoor genoemde software).

SWFR LFE+MAIN: Kies voor het altijd weergeven van de lage tonen van de voorluidsprekers (MAIN). Tijdens weergave van Dolby Digital en DTS software worden de lage tonen en de LFE-signalen beiden weergegeven.

Opmerking:

Deze functie is niet beschikbaar indien "SUBWOOFER NO" is gesteld.

Drempelfrequentie-CROSSOVER

U kunt de drempelfrequentie voor de kleine aangesloten luidsprekers kiezen. De signalen die lager zijn dan de drempelfrequentie worden naar de subwoofer gestuurd en door de subwoofer gereproduceerd (of door "LARGE" luidsprekers indien "SUBWOOFER" op "SUBWOOFER NO" is gesteld).

Kies in overeenstemming met het formaat van de kleine luidspreker een van de drempelfrequentieniveaus:

CROSS 80HZ:

Kies wanneer de hoornvormige luidsprekerunit van het luidsprekersysteme ongeveer 12 cm is.

CROSS 100HZ:

Kies wanneer de hoornvormige luidspekerunit van het luidspekersysteme ongeveer 10 cm is.

CROSS 120HZ:

Kies wanneer de hoornvormige luidsprekerunit van het luidsprekersysteme ongeveer 8 cm is.

CROSS 150HZ:

Kies wanneer de hoornvormige luidsprekerunit van het luidsprekersysteme ongeveer 6 cm is.

CROSS 200HZ:

Kies wanneer de hoornvormige luidsprekerunit van het luidsprekersysteme ongeveer 5 cm is.

Opmerkingen:

• Indien u "LARGE" voor alle geactiveerde luidsprekers heeft gekozen (zie bladzijde 23), wordt deze functie op "CROSS OFF" gesteld.
• De drempelfrequentie is niet geldig voor "HEADPHONE", "3D H PHONE" (en DVD MULTI voor de RX-6042S).

- Verzwakker voor het lage frequentie-effect — LFE ATTENUATE

Stel het LFE-niveau in indien de lage tonen worden vervormd tijdens weergave van software die met Dolby Digital of DTS is gecodeerd, zodat de vervorming wordt verminderd.

Kies een van de volgende instellingen:

LFE ATT 0dB: Kies normaliter deze stand.

LFE ATT -10dB: Selecteer deze instelling als het basgeluid vervormd is.

- Nachtfunctie — MIDNIGHT MODE

U kunt ook 's avonds laat een krachtig geluid weergeven met gebruik van de nachtfunctie.

Kies een van de volgende instellingen:

MIDNIGHT 1:

Kies indien u het dynamisch bereik ieits wilt verkleinen.

MIDNIGHT 2:

Kies voor een volledige verkleining van het dynamisch bereik (vooral’s avonds LASTZeer handig).

MIDNIGHT OFF:

Kies voor weergave met het volledige dynamische bereik (er worden geen effect toegepast).

Opmerking:

Voor de RX-6042S: De geluidsfunctie kan niet met "DVD MULTI" worden gebruikt.

Kiezen van het hoofd- of subkanaal

U kunt het gewenste weergavegeluid (kanaal) kiezen tijdens weergave van digitale software die met de Dual Mono-functie (zie bladzijde 29) is opgenomen (of wordt uitgezonden) en dus twee gescheiden monokanalen heeft.

- Dual Mono - DUAL MONO

Kies het weergavegeluid (kanaal).

MONO MAIN: Kies voor weergave van het hoofdkanaal (Ch 1)*. De “L” signalindicatorlicht op bij weergave van dit kanaal.

MONO SUB:

Kies voor weergave van het subkanaal (Ch 2)*. De “R” signalindicator Licht op bij weergave van dit kanaal.

MONO ALL:

Kies voor weergave van zowel het hoofdkanaal als het subkanaal (Ch 1/Ch 2)*. De “L” en “R” indicators lichten op bij weergave van deze kanalen.

Opmerkingen:

• Het Dual Mono-formaat is niet identiek aan tweetalige uitzendingen of het MTS (Multichannel Television Sound)-formaat dat door tv-programma's wordt gebruikt. Deze instelling heeft dus geen effect op het geluid van tweetalige of MTS-programma's.
• Dual Mono-signalen kunnen via de volgende luidsprekers worden weergegeven: L (linker-voorluidspreker), R (rechter-voorluidspreker) en C (middenluidspreker), in overeenstemming met de huidige surroundinstelling.

Dual Mono instelling	Zonder Surround		Met Surround geactiveerd
			Instelling voor middenluidspreker
			SMALL/LARGE			NONE
	L	R	L	C	R	L	R
MAIN	Ch 1	Ch 1	—	Ch 1	—	Ch 1	Ch 1
SUB	Ch 2	Ch 2	—	Ch 2	—	Ch 2	Ch 2
ALL	Ch 1	Ch 2	—	Ch 1+Ch 2	—	Ch 1+Ch 2	Ch 1+Ch 2

Instelling voor gemakkelijk en effectief gebruik van surround

- Automatisch surround - AUTO SURROUND

Automatisch surround werkt wanneer het toestel het binnenkomende digitale signaal herkent. Met andere woorden, de functie werkt wanneer...

• U de digitale bron kiest (de bron waarvoor de digitale ingang is gekozen), en
• U de ingangsfunctie van analoog naar digitaal verandert.

Kies "AUTO SURR ON" om automatisch surround te activeren.

AUTO SURR ON:

• Er wordt een passende surroundfunctie geactiveerd wanneer een multikanaal signaal wordt ontvangen.

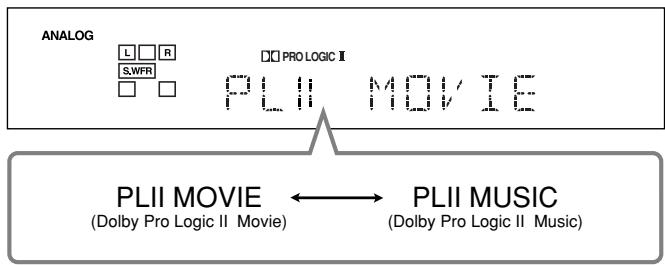

• "PLII MOVIE" wordt geactiveerd wanneer Dolby Digital 2-kanaal met surroundsignalen wordt ontvangen. "SURROUND OFF" wordt geactiveerd wanneer Dolby Digital 2-kanaal zonder surroundsignalen wordt ontvangen.
• Er verandert niets wanneer een lineair PCM-signaal wordt ontvangen.

AUTO SURR OFF: Kies dit als u automatisch surround niet wilt gebruiken.

Opmerkingen:

• Deze functie werkt niet in de volgende gevallen:
• Bij weergave van een analoge bron,
• Indien een van de DSP-functies is gekozen (zie bladzijde 31), of een van de vastgestelde digitale ingangsfuncties—"DOLBY DIGITAL" of "DTS SURROUND" (zie bladzijde 14), en
• Bij weergave via de hoofdtelefoon—"HEADPHONE" of "3D H.PHONE" (zie bladzijden 13 en 29).
• Indien u handmatig een andere surroundfunctie of DSP-functie kiest (of de surroundfunctie/DSP-functie annuleert), wordt automatisch surround, indien geactiveerd, tijdelijk voor de huidige gekozen bron geannuleerd.

De Auto Surround instelling wordt in de volgende gevallen weer geactiveerd:

• Wanneer u het toestel uit- en weer inschakelt,
• Wanneer u van bron verandert,
• Wanneer u de analoge/digitale ingang verandert, en
• Indien u weer "AUTO SURR ON" kiest.

- Virtueel surroundachter—VIRTUAL SBACK

U kunt het surroundachterkanaal tijdens weergave van Dolby Digital EX software of DTS-ES software gebruiken zonder dat werkelijk een surroundachterluidspreker is aangesloten. Het geluid voor het surroundachterkanaal wordt namelijk naar de normale surroundluidsprekers gestuurd en zodanig gereproduceerd dat u toch het gevoel van het ruime surroundeffect achter krijgt.

Kies "VRTL SB ON" om virtueel surroundachter te activeren.

VRTL SB ON: Bij weergave van Dolby Digital EX software of DTS-ES software licht de VIRTUAL SB (surroundachter) indicator op.

VRTL SB OFF: Kies indien u het Virtual Surround Back niet wilt gebruiken.

Opmerkingen:

• U kunt deze functie niet gebruiken indien u "NONE" voor "SURR SPEAKERS" heeft ingesteld.
• Bij weergave van DTS-ES Matrix software met DTS 96/24 worden DTS 96/24 niet verwerkt indien het virtuele surroundachtereffect is geactiveerd. U moet voor het verwerken het Virtual Surround Back annuleren.
• Virtual Surround Back kan mogelijk niet voor bepaalde software worden gebruikt.

Instellen van de digitale ingangsaansluitingen

Bij gebruik van de digitale ingangsaansluitingen moet u vastleggen welke componenten met welke digitale ingangsaansluitingen zijn verbonden.

- Digitale ingangsaansluiting - DIGITAL IN

Kies het component dat u met de digitale aansluitingen heeft verbonden.

• Door MULTI JOG te draaien, worden de digitale ingangsaansluitingen voor gebruik met de volgende digitale componenten ingesteld:

Voor de RX-6042S:

1DVD	2CD	3TV	←	1DVD	2CD	3CDR	←
1DVD	2CD	3VCR	←	1DVD	2TV	3CDR	←
1DVD	2TV	3VCR	←	1DVD	2CDR	3VCR	←
1CD	2DVD	3TV	←	1CD	2DVD	3CDR	←
1CD	2DVD	3VCR	←	1CD	2TV	3CDR	←
1CD	2TV	3VCR	←	1CD	2CDR	3VCR	←
1TV	2DVD	3CD	←	1TV	2DVD	3CDR	←
1TV	2DVD	3VCR	←	1TV	2CD	3CDR	←
1TV	2CD	3VCR	←	1TV	2CDR	3VCR	←
1CDR	2DVD	3CD	←	1CDR	2DVD	3TV	←
1CDR	2DVD	3VCR	←	1CDR	2CD	3TV	←
1CDR	2CD	3VCR	←	1CDR	2TV	3VCR	←
1VCR	2DVD	3CD	←	1VCR	2DVD	3TV	←
1VCR	2DVD	3CDR	←	1VCR	2CD	3TV	←
1VCR	2CD	3CDR	←	1VCR	2TV	3CDR	←
(terug maar het begin)

Voor de RX-5040B/RX-5042S:

1DVD	2CD	← 1DVD	2TV	← 1DVD	2CDR	←
1CD	2DVD	← 1CD	2TV	← 1CD	2CDR	←
1TV	2DVD	← 1TV	2CD	← 1TV	2CDR	←
1CDR	2DVD	← 1CDR	2CD	← 1CDR	2TV	←
(terug maar het begin)

U kunt na het maken van de basisinstellingen de geluidsparameters naar wens instellen.

In te stellen basisonderdelen

Met de handelingen op de volgende bladzijden kunt u de volgende onderdelen instellen:

• U kunt uitsluitend de onderdelen instellen die betrekking hebben op de huidige geactiveerde geluidsfunctie.

Onderdeel	Aktie	Zie bladzijde
DEQ 63HZ	Instellen van het equalizerpatroon op 63 Hz.	27
DEQ250HZ	Instellen van het equalizerpatroon op 250 Hz.	27
DEQ 1KHZ	Instellen van het equalizerpatroon op 1 kHz.	27
DEQ 4KHZ	Instellen van het equalizerpatroon op 4 kHz.	27
DEQ16KHZ	Instellen van het equalizerpatroon op 16 kHz.	27
SUBWFR LEVEL	Instellen van het subwooferuitgangsiveau.	27
FRONT L LEVEL	Instellen van het uitgangsiveau van de linkervoorluidspreker.	27
FRONT R LEVEL	Instellen van het uitgangsiveau van de rechtsveroorluidspreker.	27
CENTER LEVEL	Instellen van het uitgangsiveau van de middenluidspreker.	27
SURR L LEVEL	Instellen van het uitgangsiveau van de linkers surroundluidspreker.	27
SURR R LEVEL	Instellen van het uitgangsiveau van de rechtssurroundluidspreker.	27
EFFECT*1	Instellen van het effectniveau.	27
CENTER TONE*2	Voor een zachtere of scherpe midden-toon.	27
PANorama CTRL*3	Toevoegen van een “omringend” effect met gesimuleerde zijmuren.	27

Opmerkingen:

1 Instelbaar indien een van de DAP-functies of Mono Film (zie bladzijden 31 en 32) in gebruik is. 2 Deze instelling kan uitsluitend met de RX-6042S worden gemaakt. *3 Instelbaar indien Pro Logic II Music in gebruik is.

Basisprocedure

Voordat u start, vergeet niet...

Denk eraan dat er een tijdslimiet van kracht is voor de onderstaande stappen. Als de instelling wordt geannuleerd voordat u klaar bent, moet u bij stap 1 beginnen.

Bijv. Het subwooferniveau op “-3” stellen.

1 Druk op de toets ADJUST.

Het gekozen onderdeel verschijnt op het display.

2 Draai MULTI JOG totdat het gewenste onderdeel op het display wordt getoond.

• Kies in dit voorbeeld "SUBWFR LEVEL". Zie "In te stellen basisonderdelen" voor beschikbare onderdelen.

3 Druk MULTI JOG (PUSH SET) in.

De huidige instelling (of het niveau) voor het gekozen onderdeel verschijnt op het display.

4 Draai MULTI JOG om de gewenste instelling te maken of het gewenste niveau in te stellen.

5 Druk MULTI JOG (PUSH SET) in.

6 Herhaal stappen 2 tot 5 indien nodig voor het instellen van andere onderdelen.

7 Druk op de toets EXIT.

De aanduiding van de bron verschijnt weer op het display.

Het patroon van de equalizer aanpassen

Het is mogelijk om het patroon van de equalizer aan uw eigen wensen aan te passen.

• Nadat u de instelling eenmaal heeft gemaakt, worden deze voor iedere bron vastgelegd.
• Instellen van egalisatie—DEQ 63HZ, DEQ250HZ, DEQ1KHZ, DEQ4KHZ, DEQ16KHZ

U kunt de volgende vijf frequenties (63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz) binnen een bereik van -8 dB t/m +8 dB met stappen van 2 dB instellen.

• De DIGITAL EQ indicator licht op het display op indien de instellingen worden gemaakt.

Voor een neutraal egalisatiepatroon, dient u alle frequenties op "0 (0 dB)" in stap 4 van "Basisprocedure" (op bladzijde 26) te stellen. De DIGITAL EQ indicator zal dan van het display doven.

Opmerking:

Het egalisatiepatroon heeft uitsluitend effect op het geluid van de voorluidsprekers.

Instellen van de luidsprekeruitgangsniveaus

U kunt de uitgangsniveaus voor de luidsprekers instellen.

• Nadat u de installatie eenmaal heeft gemaakt, worden deze voor iedere bron vastgelegd.
• Instelbare luidsprekers—SUBWFR LEVEL, FRONT L LEVEL, FRONT R LEVEL, CENTER LEVEL, SURR L LEVEL, SURR R LEVEL

U kunt de uitgangsniveaus van de aangesloten luidsprekers binnen een bereik van -10 dB t/m +10 dB instellen.

Opmerkingen:

• Indien u een luidspreker heeft uitgeschakeld (zie bladzijde 23), kunt u het uitgangsniveau voor die luidspreker niet instellen.
• Voor de RX-6042S: De uitgangsniveaus voor alle luidsprekers (uitgezonderd de subwoofer) zijn afzonderlijk instelbaar voor "DVD MULTI".

Instellen van de geluidsparameters voor de Surround- en DSP-modi

U kunt de geluidsparameters voor de surroundfuncties en DSP-functies naar wens instellen. (Zie bladzijden 28 en 31 voor de surroundfuncties en DSP-functies). - U kunt de middentoon (CENTER TONE) niet instellen indien u "NONE" voor de middenluidspreker heeft gekozen. - Instelbare parameters

U kunt de volgende parameters instellen:

Voor DSP-functies en Mono Film

• Nadat u de instelling eenmaal heeft gemaakt, worden deze voor iedere functie vastgelegd.

EFFECT:

Instellen van het effectniveau. Het effect worden sterker naarmate u een hoger nummer kiest. (Instelbereik: 1 t/m 5. Kies normaliter “3”).

Alleen voor Pro Logic II Music

PANORAMA CTRL: Kies “PANORAMA ON” voor een “omringend” geluid met het effect van+zijmuren. · Kies “PANORAMA OFF” indien u dit effect Niet wilt gebruiken.

Alleen voor de RX-6042S:

Voor surroundfuncties en DSP-functies (met een middenluidspreker aangesloten)

CENTER TONE:Voor het instellen van de toon van de middenluidspreker. Door een hoger nummer worden de dialoog helderder zodate het geluid van stemmen van zicht maar scherp veranderd. (Instelbereik: 1 t/m 5. Kies normaliter “3”).

Opmerking:

Deze instelling is voor alle surroundfuncties hetzelfde, en wordt afzonderlijk voor de DSP-modus vastgelegd.

U kunt het uitgangsniveau voor de luidsprekers tevens met behulp van een testtoon en gebruik van de afstandsbediening instellen. - U kunt tevens het effectniveau voor de DSP-functies en Mono Film instellen.

Instellen van het

luidsprekeruitgangsniveau:

1 Druk op de toets SOUND. De 10 cijfertoetsen werken nu voor het instellen van het geluid.

2 Druk op TEST om te controleren dat u geluid op gewenst niveau via alle luidsprekers hoort.

De testtoon (TEST TONE) wordt in de volgende volgorde via de luidsprekers uitgestuurd. - Er wordt geen testtoon uitgestuurd via luidsprekers waarvoor u "NONE" heeft ingesteld (of "SUBWOOFER NO" voor de subwoofer).

L (linksvoor) → C (midden) → R (rechtsvoor) →

RS (rechtssurround) → LS (linkssurround) → SW (subwoofer) → (terug naar het begin)

3 Stel het luidsprekeruitgangsniveau in (-10 dB tot +10 dB)

• Instellen voor de linkervoorluidspreker: Druk op FRONT L en vervolgens op LEVEL +/-.
• Instellen voor de middenluidspreker: Druk op CENTER en vervolgens op LEVEL +/-.
• Instellen voor de rechtsvoorluidspreker: Druk op FRONT R en vervolgens op LEVEL +/-.
• Instellen voor de rechtssurroundluidspreker: Druk op SURR R en vervolgens op LEVEL +/-.
• Instellen voor de linkssurroundluidspreker: Druk op SURR L en vervolgens op LEVEL +/-.
• Instellen voor de subwoofer: Druk op SUBWFR en vervolgens op LEVEL +/-.

Opmerking:

Indien u eenmaal op LEVEL +/- drukt, worden het huidige niveau voor de gekozen luidspreker op het display getoond en via deze gekozen luidspreker een testtoon uitgestuurd. De functie voor het instellen van het niveau wordt geannuleerd indien u nu gedurende ongeveer 4 seconden geen bediening uitvoert.

4 Druk nogmaals op TEST om de testtoon te stoppen.

Instellen van het effectniveau:

1 Druk op de toets SOUND. De 10 cijfertoetsen werken nu voor het instellen van het geluid.

2 Druk herhaaldelijk op EFFECT om het effectniveau te kiezen (EFFECT 1 t/m EFFECT 5).

De aanduiding van de bron verschijnt weer ongeveer 4 seconden na het instellen.

Gebruik van de Surroundmodus

Dit toestel activeert automatisch een passende surroundfunctie voor de weergave. De basisinstellingen en vastgelegde instellingen (zie bladzijden 21 t/m 27) worden automatisch toegepast.

Reproductie met een bioscoopeffect

In een bioscoop zijn veel luidsprekers aan de muren opgehangen om een imponerend, multi-surroundgeluid te reproduceren dat u via allerichtingen ontvangt.

Met gebruik van veel luidsprekers kan de richting en verplaatsing van het geluid goed worden uitgedrukt.

Met de in deze receiver ingebouwde surroundfuncties krijgt u bijna hetzelfde surroundgeluid als dat u van een bioscoop gewend bent—met slechts een beperkt aantal luidsprekers.

Introductie van de Surroundmodus

Dolby Digital*1

Dolby Digital is een digitale signaalcompressiemethode, ontwikkeld door Dolby Laboratories, voor multikanaal codering en decodering (1 kanaal tot 5,1 kanaal).

• De DIGITAL indicator licht op het display op wanneer een Dolby Digital signaal via de digitale ingang wordt ontvangen.

Dolby Digital 5.1CH

Bij codering met Dolby Digital 5,1CH (DOLBY DIGITAL) worden de signalen van het linkervoorkanaal, rechtervoorkanaal, middenkanaal, linkersurroundkanaal, rechtssurroundkanaal en het LFE-kanaal opgenomen en gecomprimeerd. (Er zijn in totaal dus 6 kanalen, maar het LFE-kanaal wordt als het 0,1 kanaal geteld. Vandaar de term "5,1 kanaal").

Daarbij kan Dolby Digital ook het surroundgeluid via de achterste luidsprekers stereo reproduceren en worden de drempelfrequenties voor de hoge surroundtonen, in vergelijking met 7 kHz voor Dolby Pro Logic, op 20 kHz gesteld. Deze feiten versterken de verplaatsing van het geluid en het "aanwezigheidsgevoel" veel meer dan in vergelijking met Dolby Pro Logic.

Een ander door Dolby Laboratories geïntroduceerd digitaal surroundcoderingsformaat is Dolby Digital EX, waarmee de derde surroundkanalen worden toegevoegd, het zogenaamde "surroundachter".

In vergelijking met het conventionele Dolby Digital 5,1-kanaals kunnen deze nieuw toegevoegde surroundachterkanalen de beweging in de ruimte tijdens weergave van videosoftware met meer details reproduceren. Daarbij worden de lokalisatie en richting van het surroundgeluid stabieler.

• U kunt Virtual Surround Back (zie bladzijde 25) gebruiken tijdens weergave van Dolby Digital EX-software. Met dit surroundformaat worden de signalen voor het surroundachterkanaal via de normale surroundluidsprekers weergegeven, zodat u toch zonder gebruik van surroundachterluidsprekers een goed surroundachtereffect krijgt.

Dolby Pro Logic II

Dolby Pro Logic II heeft een nieuw ontwikkeld multikanaalweergaveformaat voor het omzetten van 2-kanaals software in 5 kanalen (plus subwoofer). De matrixgebaseerde conversiemethode die voor Dolby Pro Logic II wordt gebruikt, heeft geen limiet voor de drempelfrequentie van de surround hoge tonen en levert stereo surroundgeluid.

• Deze receiver heeft twee verschillende Dolby Pro Logic II-functies: Pro Logic II Movie (PLII MOVIE) en Pro Logic II Music (PLII MUSIC). De PRO LOGIC II-indicator licht op wanneer Dolby Pro Logic II wordt geactiveerd.

PLII MOVIE:

Geschikt voor weergave van software die met Dolby Surround is gecodeerd. U krijgt met gezebruik van deze functie een geluidsveld datzer zich bij het discrete 5,1 kanaal geluid ligt.

PLII MUSIC:

Geschikt voor weergave van 2-kanaal stereo software. U krijgt met deze functie een breed en diep geluid.

DTS*2

DTS is een andere digitale signaalcompressiemethode, ontwikkeld door Digital Theater Systems, Inc., en levert multikanaalcodering en -decodering (1 kanaal tot 6,1 kanalen).

• De DTS-indicator licht op wanneer een DTS-signaal door de digitale ingang wordt ontvangen en herkend.

DTS Digital Surround (DTS SURROUND) is een ander discreet 5,1-kanaals digitaal audioformaat voor cd-, ld- en dvd-software. In vergelijking met Dolby Digital heeft het DTS Digital Surround-formaat een lagere audiocompressieverhouding. Hierdoor geeft DTS Digital Surround extra diepte en breedte aan het geluid. U zult merken dat het geluid natuurgetrouw, overtuigend en glashelder overkomt.

Een ander door Digital Theater Systems, Inc. geïntroduceerd multikanaal digitaal surroundcoderingsformaat is DTS Extended Surround (DTS-ES).

Met dit formaat worden het 360-graden geluidsbeeld en de ruimtelijke expressie aanzienlijk verbeterd door het derde surroundkanaal toe te voegen—het zogenaamde "surroundachterkanaal". DTS-ES heeft twee signaalformaten met een verschillende opnamemethode van het surroundsignaal—DTS-ES Discrete 6.1ch en DTS-ES Matrix 6.1ch.

• U kunt Virtual Surround Back (zie bladzijde 25) gebruiken tijdens weergave van DTS-ES software. Met deze functie worden de signalen voor het surroundachterkanaal via de normale surroundluidsprekers weergegeven, zodat u toch zonder gebruik van surroundachterluidsprekers een goed surroundachtereffect krijgt.

DTS 96/24

De laatste jaren is er steeds meer interesse in een hogere bemonsteringswaarde voor zowel opname als reproductie in de huiskamer. Hogere bemonsteringswaarden geven een breder frequentiebereik en hogere bitdiepten leveren een breder dynamisch bereik.

DTS 96/24 is een multikanaal digitaal signaalformaat (fs 96kHz/ 24 bits) dat door Digital Theater Systems, Inc. werd geïntroduceerd, voor een "betere geluidskwaliteit dan CD" in uw huiskamer.

• De DTS 96/24 indicator licht op wanneer DTS 96/24 signalen worden herkend. U kunt het 5,1 kanaal geluid met de volledige kwaliteit beluisteren.

Wat is Linear PCM?

Dit zijn de niet-gecomprimeerde digitale audiodata die voor DVD's, CD's en Video-CD's worden gebruikt. DVD's hebben 2 kanalen met een bemonsteringswaarde van 48/96kHz en een kwantisatie van 16/20/24 bits. CD's en Video-CD's daarentegen blijven beperkt tot 2 kanalen met 44,1kHz en 16 bits. - De LINEAR PCM indicator licht op wanneer lineaire PCM signalen worden ontvangen.

Wat is Dual Mono?

Dual Mono is gemakkelijk te begrijpen wanneer u denkt aan tweetalige uitzendingen of het MTS (Multichannel Television Sound) formaat dat voor TV-programma's wordt gebruikt (Dual Mono is overigens niet identiek aan deze analoge formaten). Dit formaat wordt nu gebruikt voor Dolby Digital, DTS, etc. Dit formaat maakt het mogelijk om twee afzonderlijke kanalen (ook het hoofdkanaal en subkanaal genoemd) gescheiden op te nemen.

• De DUAL MONO indicator licht op wanneer een Dual Mono signaal wordt ontvangen. U kunt nu het gewenste, te beluisteren kanaal kiezen (zie bladzijde 24).

Bij gebruik van de surroundfunctie wordt het geluid weergegeven via de geactiveerde luidsprekers die voor de surroundfunctie vereist zijn.

• Indien "NONE" voor de surroundluidsprekers of de middenluidspreker is gekozen, worden de signalen voor die kanalen naar de voorluidsprekers gestuurd en via de voorluidsprekers weergegeven.
• Indien "NONE" voor zowel de surroundluidsprekers als de middenluidsprekers is gekozen, worden de signalen met het originele JVC 3D-PHONIC systeem (dat werd ontwikkeld voor het reproduceren van het surroundeffect via uitsluitend voorluidsprekers) verwerkt. De 3D-PHONIC indicator licht op het display op.

3D Hoofdtelefoonfunctie—3D H PHONE

Indien u een van de surroundfuncties activeert wanneer de voorluidsprekers zijn uitgeschakeld, worden ongeacht het type software dat u afspeelt de 3D hoofdtelefoonfunctie geactiveerd. "3DH PHONE" verschijnt op het display en de DSP en H.PHONE indicators lichten tevens op.

Activeren van de Surroundmodi

Welke surroundfuncties u kunt gebruiken, is afhankelijk van het signaal dat wordt ontvangen.

Door een van de surroundfuncties voor een bron op te roepen, worden automatisch de basisinstellingen en vastgelegde instellingen (zie bladzijden 21 t/m 27) opgeroepen.

Automatisch activeren van de surroundfuncties

U kunt de surroundfunctie gebruiken door eenvoudigweg de bron te kiezen (met de digitale ingang voor de bron gekozen).

• Automatisch surround werkt tevens indien de ingangsfunctie van analoog naar digitaal wordt veranderd.

Voor het activeren van Auto Surround, zie bladzijde 24.

Handmatig activeren van de surroundfuncties

1 Kies de gewenste bron (uitgezonderd "DVD MULTI" voor de RX-6042S).

• Controleer dat u de juiste analoge of digitale ingangsfunctie heeft gekozen.

2 Druk op de toets SURROUND om de gewenste surroundfunctie te kiezen.

• Met Dolby Digital multikanaal software (uitgezonderd 2-kanaal en Dual Mono software), worden de binnenkomende signalen automatisch herkend en "DOLBY DIGITAL" wordt geactiveerd.

• Voor DTS multikanaal digitale software (uitgezonderd 2-kanaal en Dual Mono software), worden de binnenkomende signalen automatisch herkend en "DTS SURROUND" wordt geactiveerd.

Opmerking:

"PLII MOVIE" wordt geactiveerd indien er geen Dolby Digital of DTS multikanaal digitaal signaal meer wordt ontvangen.

• Voor analoge en digitale 2-kanaal software kunt u een van de volgende surroundmodi kiezen. Door iedere druk op SURROUND verandert de surroundmodus als volgt:

• Voor Dual Mono software kunt u het gewenste kanaal voor weergave kiezen. (Zie bladzijde 24).

Voor het instellen van het luidsprekeruitgangsniveau, zie bladzijde 27.

Annuleren van de surroundmodi

Druk op de toets SURROUND/DSP OFF.

Voor weergave van Dolby Digital EX of DTS-ES software kunt u Virtual 6,1-kanaal geluid beluisteren met gebruik van het Virtual Surround Back.

Voor het activeren van Virtual Surround Back, zie bladzijde 25.

Dit toestel activeert automatisch een van de vele beschikbare DSP-modus. De vastgelegde basisinstellingen en andere gemaakte instellingen (zie bladzijden 21 tot 27) worden automatisch toegepast.

Reproductie van een geluidsveld

Het geluid dat u hoort in een concertzaal, kerk, etc. bestaat uit het directe geluid en het indirecte geluid—de snelle reflecties en reflecties via de achterkant en achtermuren. Het directe geluid bereikt uw gehoor zonder reflecties, dus direct. De indirecte geluiden daarentegen worden vertraagd door de afstand tot het plafond en de muren. Deze directe en indirecte geluiden zijn de belangrijkste elementen van de akoestische surroundeffecten. DSP-modus kan deze belangrijkste elementen simuleren voor een geluidsweergave met een aanwezigheidsgevoel, alsof u werkelijk bijvoorbeeld in de zaal "aanwezig" bent.

Introductie van de DSP-modus

De DSP biedt u de volgende functies

• Digitale Akoestiek Processor (DAP) functies—HALL 1, HALL 2, LIVE CLUB, DANCE CLUB, PAVILION, THEATER 1, THEATER 2
• ALL CH STEREO
• MONO FILM—Voor alle soorten 2-kanaal signalen (inclusief het Dual Mono signaal)

3D Hoofdtelefoonfunctie - 3D H PHONE

Indien u op DSP drukt wanneer de voorluidsprekers zijn uitgeschakeld, worden ongeacht het type software dat u afspeelt de 3D hoofdtelefoonfunctie geactiveerd. "3D H PHONE" verschijnt op het display en de DSP en H.PHONE indicators lichten tevens op.

Voor gebruik van de DSP-modus, drukt u op de toets DSP zodat de DSP-modus als volgt verandert.

De DSP indicator licht tevens op het display op.

Digitale Akoestiek Processor (DAP) functies

U kunt de volgende DAP-functies gebruiken voor een weergave met een akoestisch geluidsveld in uw huiskamer.

HALL 1:

Reproducent het ruimtelijke gevoel van een große, schoenendoos-vormige zaal die voornamelijk voor klassieke concerten is ontworpen. (Hetantal stoenen is ongeveer 2000).

HALL 2:

Reproducent het ruimtelijke gevoel van een grote wijngaard-vormige zaal die voornamelijk voor klassieke concerten is ontworpen. (Hetantal stoenelen is ongeveer 2000).

LIVE CLUB:

Reproduceert het ruimtelijke gevoel van een “live” muzzleclub met een laag plafond.

DANCE CLUB: Reproducent het ruimtelijke gevoel van een swingende discotheque.

PAVILION:

Reproduceert het ruimtelijke gevoel van een hal met een hoog plafond voor bijvoorbeeld tentoonstellingen.

THEATER 1*:

Reproduceert het ruimtelijke gevoel van een groot theater met ongeveer 600 stoelen.

THEATER 2*:

Reproduceert het ruimtelijke gevoel van een klein theater met ongeveer 300 stoelen.

• De ingebouwde Dolby Pro Logic II decoder wordt geactiveerd bij weergave van een 2-kanaal analoge of digitale bron. De PRO LOGIC II indicator licht op.

Bij gebruik van de DAP-functie wordt er geluid via alle aangesloten en geactiveerde luidsprekers weergegeven.

• Indien de instelling voor de surroundluidsprekers op "NONE" is gesteld, wordt de originele JVC 3D-PHONIC verwerking (die werkt voor het reproduceren van het surroundeffect via uitsluitend de voorluidsprekers) gebruikt. De 3D-PHONIC indicator licht op het display op.

All Channel Stereo

Met deze functie krijgt u een groter stereo geluidsveld via alle aangesloten (en geactiveerde) luidsprekers.

• U kunt "ALL CH STEREO" niet kiezen indien "NONE" voor de surroundluidsprekers is gekozen.

Geluid dat met normale stereo wordt gereproduceerd

Geluid dat met All Channel Stereo wordt gereproduceerd

Mono Film

Gebruik deze functie voor een betere akoestiek en geluidsveld in uw luisterruimte bij het bekijken van mono videosoftware (analoge en 2-kanaal digitale signalen).

Er worden met deze functie een surroundeffect toegevoegd en de geluidslokalisatie van bijvoorbeeld de acteurs/actrices worden aanzienlijk verbeterd. Deze functie kan niet voor multikanaal digitale signalen worden gebruikt.

Met "MONO FILM" geactiveerd wordt het geluid via alle aangesloten (en geactiveerde) luidsprekers uitgestuurd.

• Indien "NONE" voor de surroundluidsprekers is gekozen, worden de signalen met het originele JVC 3D-PHONIC systeem (dat werd ontwikkeld voor het reproduceren van het surroundeffect via uitsluitend voorluidsprekers) verwerkt. De 3D-PHONIC indicator licht op het display op.
• "MONO FILM" wordt geannuleerd en er wordt een andere passende surroundfunctie geactiveerd indien de binnenkomende 2-kanaal signalen veranderen naar een ander digitaal signaaltype.

Activeren van de DSP-modus

Door een van de DSP-modus voor een bron te activeren, worden automatisch de met het instel- en regelmenu gemaakte en vastgelegde instellingen opgeroepen (zie bladzijden 21 tot 27).

1 Kies de gewenste bron (uitgezonderd "DVD MULTI" voor de RX-6042S). 2 Druk herhaaldelijk op de toets DSP totdat de gewenste DSP-modi op het display worden getoond.

• Door iedere druk op de toets verandert de DSP-modi als volgt:

Opmerking:

Indien "NONE" voor de surroundluidsprekers is gekozen, worden de signalen voor de DSP-functies met 3D-PHONIC verwerkt (de 3D-PHONIC indicator licht tevens op).

Voor het instellen van het effectniveau (uitgezonderd All Channel Stereo), zie bladzijde 27.

Annuleren van de DSP-modus

Druk op de toets SURROUND/DSP OFF.

Met het COMPU LINK afstandsbedieningsysteem kunt u andere JVC audiocomponenten via de afstandsbedieningssensor op deze receiver bedienen.

Voor het gebruik van deze afstandsbediening moeten de JVC audiocomponenten middels de COMPU LINK (SYNCHRO) aansluitingen met gebruik van kabels met mono-ministekkers (niet bijgeleverd) worden verbonden, en tevens de normale verbindingen met kabels met tulpstekkers (zie bladzijde 7) zijn gemaakt. - Controleer dat de stekkers van de netsnoeren van de andere componenten uit het stopcontact zijn getrokken alvorens verbindingen te maken. Steek de stekkers van de netsnoeren pas in een stopcontact nadat alle verbindingen zijn gemaakt.

Opmerkingen:

• Er zijn vier verschillende versies van het COMPU LINK afstandsbedieningssysteem. Deze receiver gebruikt de vierde versie—COMPU LINK-4. Met deze versie kunnen ook systeembedieningen met de CD-recorder worden uitgevoerd, wat niet het geval was met de voorgaande versie—COMPU LINK-3.
• Indien uw audiocomponent twee COMPU LINK aansluitingen heeft, kunt u een willekeurige van de twee gebruiken. Indien er slechts een COMPU LINK aansluiting is, moet u dit component als eerste component in de serie aansluiten.
• Stel indien nodig de juiste bronnaam in voor bediening van het cassettedeck of de CD-recorder met gebruik van het COMPU LINK afstandsbedieningssysteem. (Zie bladzijde 14.)
• Zie tevens de gebruiksaanwijzingen die bij de andere audiocomponenten zijn geleverd.

Met dit afstandsbedieningssysteem kunt u de hierna beschreven vier functies gebruiken.

Afstandsbediening via de afstandsbedieningssensor op deze receiver

U kunt de aangesloten audiocomponenten via de afstandsbedieningssensor op deze receiver met gebruik van deze afstandsbediening bedienen. Richt de afstandsbediening recht op de afstandsbedieningssensor van deze receiver. Zie bladzijden 34 en 35 voor details.

Automatische bronkeuze

Door een druk op de weergavetoets (▶) van een aangesloten component of de daarbij behorende afstandsbediening, zal de receiver automatisch worden ingeschakeld en de vereiste ingang voor deze bron kiezen. Wanneer u een nieuwe bron met de receiver of de daarbij behorende afstandsbediening kiest, zal de weergave van het gekozen component direct starten.

In beide gevallen zal de voorgaande gekozen bron de weergave nog enkele seconden, echter zonder geluid, voortzetten.

Automatisch in- en uitschakeling (standby) van de stroom: Uitsluitend mogelijk met de COMPU LINK-3 en COMPU LINK-4

De aangesloten componenten worden in overeenstemming met de receiver ingeschakeld en uitgeschakeld (standby).

Wanneer u bijvoorbeeld de receiver inschakelt, zal afhankelijk van het laatst gekozen component een van de aangesloten componenten tevens automatisch worden ingeschakeld.

Wanneer u de receiver uitschakelt, worden de aangesloten componenten tevens uitgeschakeld (standby).

Synchrone opnames maken

Synchroon opnemen houdt in dat het cassettedeck automatisch begint op te nemen wanneer er een CD wordt gestart.

Als u een synchrone opname wilt maken, gaat u als volgt te werk:

1 Plaats een cassette in het cassettedeck en een CD in de CD-speler. 2 Druk op het cassettedeck tegelijkertijd op de opnametoets (●) en op de pauzetoets (II).

Het cassettedeck is nu voorbereid om op te nemen.

Als u niet tegelijkertijd op de opnametoets (●) en de pauzetoets (II) drukt, kunt u geen synchrone opname maken.

3 Druk op de CD-speler of op de draaitafel op de afspeeltoets (▷).

De ontvanger schakelt over naar de bron die u selecteert en zodra het afspelen begint, start het cassettedeck de opname. Als het afspelen stopt, onderbreekt het cassettedeck het opnemen door in de pauzestand te gaan staan. Na circa 4 seconden zal het opnemen worden beëindigd.

Opmerkingen:

• Tijdens het maken van een synchrone opname, kunt u niet overschakelen naar een andere bron.
• Als tijdens het maken van een synchrone opname de stroom van een van de geluidsapparaten uitvalt of wordt uitgeschakeld, kan het zijn dat het COMPU LINK-afstandsbedieningssysteem niet meer naar behoren functioneert. In zo'n geval moet u de opname van voren af aan starten.

Met de afstandsbediening van deze receiver kunnen ook andere audio- en beeldapparaten van JVC worden bediend omdat de signalen die voor het bedienen van andere JVC-apparaten nodig zijn standaard in de afstandsbediening zijn ingebouwd.

Geluidsapparatuur bedienen

BELANGRIJK:

Om geluidsapparatuur van JVC met deze afstandsbediening te kunnen bedienen:

• Moet u de geluidsapparatuur van JVC niet alleen aansluiten op de COMPU LINK (SYNCHRO)-uitgangen (zie bladzijde 33) maar ook gebruik maken van kabels met RCA-pinstekers (zie bladzijde 7).
• Moet u de afstandsbediening rechtstreeks op de afstandsbedieningssensor van de ontvanger richten.
• Als u de toetsen op het bedieningspaneel aan de voorzijde of de menufuncties gebruikt om een afspeelbron te selecteren, kunt u het desbetreffende apparaat niet met de afstandsbediening bedienen. Als u een afspeelbron met de afstandsbediening wilt bedienen, moet u het desbetreffende apparaat met behulp van de afstandsbediening selecteren.
• U moet indien nodig de juiste naam voor de bron instellen om de betreffende bron met het COMPU LINK afstandsbedieningssysteem te kunnen bedienen. (Zie bladzijde 14).
• Raadpleeg ook de handleiding van het apparaat dat u met de afstandsbediening wilt bedienen.

Bediening van het geluid (Versterker)

In elke situatie is het mogelijk de volgende handelingen te verrichten:

STANDBY/ON /I AUDIO:

In- of uitschakelen van de receiver. VOLUME +/-: Instellen van het volumeniveau. MUTING: Dempen of weer activeren van het geluid. ANALOG/DIGITAL: Afwisselend kiezen van de analoge en digitale ingang. DIMMER: Dimmen of verhelderen van het display. SLEEP: Instellen van de inslaaptimer. SURROUND: Activeren en kiezen van surroundfuncties. DSP: Activeren en kiezen van DSP-functies. SURROUND/DSP OFF: Uitschakelen van de surroundfuncties en DSP-functies. BASSBOOST: Alleen voor de RX-6042S: Activeren of uitschakelen van de versterking van de lage tonen.

Na een druk op SOUND kunt u de volgende bedieningen met gebruik van de 10 cijfertoetsen maken:

FRONT L en daarna op LEVEL + / - : Instellen van het uitgangsniveau voor de linkervoorluidspreker. FRONT R en daarna op LEVEL + / - : Instellen van het uitgangsniveau voor de rechtervoorluidspreker. CENTER en daarna op LEVEL + / - : Instellen van het uitgangsniveau voor de middenluidspreker. SURR L en daarna op LEVEL + / - : Instellen van het uitgangsniveau voor de linkersurroundluidspreker. SURR R en daarna op LEVEL + / - : Instellen van het uitgangsniveau voor de rechtersurroundluidspreker. SUBWFR en daarna op LEVEL + / - : Instellen van het uitgangsniveau voor de subwoofer. EFFECT: Instellen van het effectniveau. TEST: Activeren of uitschakelen van de testtoon.

Opmerking:

Druk nadat u het geluid hebt aangepast op de toets voor het selecteren van een afspeelbron of druk om de geselecteerde bron met de 10 cijfertoetsen van de afstandsbediening te kunnen bedienen. Als u dit niet doet, kunt u de afspeelbron niet met de 10 cijfertoetsen bedienen.

Tuner

In elke situatie is het mogelijk de volgende handelingen te verrichten:

FM/AM: Hiermee schakelt u heen en weer tussen FM en AM (MG).

Na een druk op de toets FM/AM kunt u de volgende bedieningen voor de tuner uitvoeren:

1-10, +10: Met deze cijfertoetsen kunt u een voorkeurzender selecteren. Druk voor kanaalnummer 5 op de toets met het cijfer 5. Druk voor kanaalnummer 15 op +10 en daarna op 5. Druk voor kanaalnummer 20 op +10 en daarna op 10.

PTY SEARCH: Hiermee kunt u met een PTY-code naar een radioprogramma zoeken.

PTY: Hiermee selecteert u een PTY-code. DISPLAY MODE: Hiermee toont u de RDS-signalen.

TA/NEWS/INFO: Instellen van programma's voor de Enhanced Other Networks-functie (TA, NEWS, INFO).

FM MODE: Veranderen van de FM-ontvangstfunctie.

CD-speler

Nadat u op de toets CD hebt gedrukt, kunt u de volgende handelingen verrichten met een CD-speler:

▶: Hiermee start u het afspelen. ▶: Hiermee gaat u naar het begin van de huidige (of vorige) track. ▶: Hiermee gaat u naar het begin van de volgende track. ■: Hiermee stopt u het afspelen. ■: Hiermee onderbreekt u het afspelen. Druk op ▲ om verder te gaan. 1-10, +10: Met deze cijfertoetsen kunt u een track selecteren. Druk voor track 5 op de toets met het cijfer 5. Druk voor track 15 op +10 en daarna op 5. Druk voor track 20 op +10 en daarna op 10. Druk voor track 30 op +10, daarna op +10 en tot slot op 10.

CD-wisselaar

Nadat u op de toets CD-DISC hebt gedrukt, kunt u de volgende handelingen verrichten met een CD-wisselaar:

▶: Hiermee start u het afspelen. ▶: Hiermee gaat u naar het begin van de huidige (of vorige) track. ▶: Hiermee gaat u naar het begin van de volgende track. ■: Hiermee stopt u het afspelen. ■: Hiermee onderbreekt u het afspelen. Druk op ▲ om verder te gaan. 1-6, 7/P: Hiermee selecteert u het nummer van een CD die in de wisselaar is geplaatst.

Nadat u op de toets CD hebt gedrukt, kunt u de volgende handelingen verrichten met een CD-wisselaar:

1-10, +10: Met deze cijfertoetsen kunt u een track selecteren. Druk voor track 5 op de toets met het cijfer 5. Druk voor track 15 op +10 en daarna op 5. Druk voor track 20 op +10 en daarna op 10. Druk voor track 30 op +10, daarna op +10 en tot slot op 10.

Voorbeeld:

• Kiezen van CD-nummer 4, track-nummer 12 en starten van de weergave.

1 Druk op CD-DISC, en vervolgens op 4. 2 Druk op CD, en vervolgens op +10, 2.

Indien u een CD-wisselaar voor 200 discs heeft (uitgezonderd de XL-MC100 en XL-MC301), kunt u de volgende bedieningen met de 10 cijfertoetsen uitvoeren na een druk op CD.

1 Kies een CD-nummer. 2 Kies vervolgens het track-nummer (voer altijd twee cijfers in). 3 Druk op de toets ▶ om de weergave te starten.

Voorbeelden:

• Kiezen van CD-nummer 3, track-nummer 2 en starten van de weergave: Druk op 3, vervolgens op 0, 2 en dan op ▶.
• Kiezen van CD-nummer 10, track-nummer 5 en starten van de weergave:

Druk op 1, 0, vervolgens op 0, 5 en dan op ▶.

• Kiezen van CD-nummer 105, track-nummer 12 en starten van de weergave: Druk op 1, 0, 5, vervolgens op 1, 2 en dan op ▶.

Opmerking:

In de hierboven beschreven procedure moet u binnen 4 seconden op de volgende toets drukken.

CD-recorder

Na een druk op TAPE/CDR kunt u de volgende bedieningen voor een CD-recorder uitvoeren:

▷: Hiermee start u het afspelen. Hiermee gaat u naar het begin van de huidige (of vorige) track. ▶▶: Hiermee gaat u naar het begin van de volgende track. ■: Stoppen van de weergave en opname. II: Pauzeren van de weergave en opname. Druk op ▷ om verder te gaan.

REC PAUSE: Opnamepauze.

Voor het starten van de opname, drukt u op deze toets en vervolgens op ▷.

Cassettedeck

Na een druk op TAPE/CDR kunt u de volgende bedieningen voor een cassettedeck uitvoeren:

▷: Hiermee start u het afspelen.

REW: Hiermee spoelt u de cassette van rechts naar links.

FF: Hiermee spoelt u de cassette van links naar rechts.

■: Stoppen van de weergave, opname en het snelspoelen.

II: Pauzeren van de weergave en opname. Druk op ▷ om verder te gaan.

REC PAUSE: Opnamepauze.

Voor het starten van de opname, drukt u op deze toets en vervolgens op ▷.

Beeldapparatuur bedienen

BELANGRIJK:

Voor bediening van JVC videocomponenten met deze afstandsbediening:

• Bepaalde JVC videorecorders accepteren twee soorten bedieningssignalen—afstandsbedieningscode “A” en “B”.

Alvorens deze afstandsbediening in gebruik te nemen, moet u controleren dat de afstandsbedieningscode voor de videorecorder op "A" is gesteld.

• Bij gebruik van de afstandsbediening richt u de afstandsbediening recht op de afstandsbedieningssensor van het aangesloten component, dus niet op de receiver.

Videorecorder

In elke situatie is het mogelijk de volgende handelingen te verrichten:

STANDBY/ON O/I VCR: In- of uitschakelen van de videorecorder.

VCR CH +/-: Veranderen van TV-kanaal voor de videorecorder.

Na een druk op VCR kunt u de volgende bedieningen voor een videorecorder uitvoeren:

▶: Hiermee start u het afspelen.

REW: Hiermee spoelt u een videoband terug.

FF: Snel doorspoelen van de band.

■: Stoppen van de weergave, opname, snel terug- of doorspoelen.

II: Pauzeren van de weergave en opname. Druk op ▶ om verder te gaan.

REC PAUSE: Opnamepauze.

Voor het starten van de opname drukt u op deze toets en vervolgens op ▶.

DVD-speler

In elke situatie is het mogelijk de volgende handelingen te verrichten:

STANDBY/ON OI DVD: In- of uitschakelen van de DVD-speler.

Na een druk op DVD (of DVD MULTI voor de RX-6042S) kunt u de volgende bedieningen voor een DVD-speler uitvoeren:

▶: Hiermee start u het afspelen. Hiermee gaat u naar het begin van de huidige (of vorige) kapittel. ▶▶: Hiermee gaat u naar het begin van de volgende kapittel. Hiermee stopt u het afspelen. II: Hiermee onderbreekt u het afspelen. Druk op ▶ om weer verder te gaan.

Nadat u op de toets DVD (of DVD MULTI) hebt gedrukt, kunt u deze toetsen gebruiken om de DVD-speler te bedienen.

Opmerking:

Voor meer informatie over de bediening van de DVD-speler verwijzen we u naar de handleiding van de DVD-speler.

MENU

ENTER

TV

Voor de RX-6042S: Druk de TV/STB schakelaar naar "TV".

In elke situatie is het mogelijk de volgende handelingen te verrichten:

STANDBY/ON©/ITV/STB

(of STANDBY/ON O/ITV voor de RX-5040B/RX-5042S):

Hiermee schakelt u de TV aan/uit.

TV/STB CH + / - (of TV CH + / - voor de RX-5040B/RX-5042S):

TV VOLUME + / -

Hiermee gaat u naar een ander kanaal.

TV/VIDEO:

Hiermee kunt u het volume aanpassen.

Hiermee stelt u de invoermodus in (op TV of VIDEO).

Nadat u op de toets TV SOUND hebt gedrukt, kunt u de volgende handelingen verrichten met een TV:

1 - 9,0,100 + (+10) : Hiermee kunt u een ander kanaal selecteren.

RETURN (10): Hiermee kunt u heen en weer schakelen tussen het kanaal dat de vorige keer was geselecteerd en het kanaal dat nu is geselecteerd.

Bediening van video-apparatuur van andere merken

[Alleen voor de RX-6042S]

U kunt de bij de receiver geleverde afstandsbediening ook voor het bedienen van een TV, Set Top Box (STB), videorecorders en DVD-spelers van andere merken gebruiken door de afstandsbedieningssignalen te veranderen.

Voor meer informatie over de bediening van apparatuur van andere merken verwijzen we u naar de handleiding die bij die apparatuur wordt meegeleverd.

• Nadat u de batterijen van de afstandsbediening hebt ververst, dient u de codes van de fabrikanten opnieuw in te stellen.

Zendsignalen voor de afstandsbediening kiezen die geschikt zijn om een TV van ander merk te bedienen

1 Druk de TV/STB schakelaar op "TV". 2 Druk op de toets STANDBY/ON TV/STB en houd de toets ingedrukt. 3 Druk op de toets TV SOUND. 4 Voer de fabrikantcode in met behulp van de cijfertoetsen 1 - 9 en 0.

Fabrikant	Code
JVC	01*
Hitachi	10
Magnavox	02
Mitsubishi	03
Panasonic	04, 11
RCA	05
Samsung	12
Sanyo	13
Sharp	06
Sony	07
Toshiba	08
Zenith	09

5 Laat de toets STANDBY/ON TV/STB weer los. U kunt nu de volgende bedieningen voor uw TV uitvoeren:

STANDBY/ON TV/STB: In- en uitschakelen van de TV. TV/STB CH +/-: Veranderen van kanaal.

TV VOLUME +/-: Hiermee kunt u het volume aanpassen.

TV/VIDEO: Hiermee stelt u de invoermodus in (op TV of VIDEO).

Nadat u op de toets TV SOUND hebt gedrukt, kunt u de volgende handelingen verrichten met een TV:

1 - 9, 0, 100+ (+10)

Hiermee gaat u naar een ander kanaal.

De toets 10 fungeert als (ENTER)-toets als u bij uw TV na het selecteren van een kanaal op ENTER moet drukken.

Opmerkingen:

• Het is mogelijk dat niet alle hierboven beschreven functies met uw TV kunnen worden gebruikt.
• Indien u voor uw TV niet met de 10 cijfertoetsen van kanaal kunt veranderen, moet u de TV/STB CH +/- toetsen voor het kiezen van kanalen gebruiken.

6 Probeer nu uw TV-toestel te bedienen door op de toets STANDBY/ON TV/STB te drukken.

U heeft de juiste code ingevoerd indien uw TV nu wordt in- of uitgeschakeld.

Als er voor uw merk TV meerdere fabrikantcodes in de lijst staan vermeld, raden we u aan elke code te proberen tot u er een hebt gevonden die werkt.

Veranderen van de signalen van de afstandsbediening voor bediening van een STB

1 Druk de TV/STB schakelaar op "STB". 2 Druk op de toets STANDBY/ON TV/STB en houd de toets ingedrukt. 3 Druk op de toets TV SOUND. 4 Voer de fabrikantcode in met behulp van de cijfertoetsen 1 - 9 en 0.

Fabrikant	Code
Echostar	01*
General Instrument	02, 03, 04, 05, 06, 07, 08, 09
Hamlin	16, 17, 18, 19
Pioneer	14, 15
RCA	20
Scient	10, 11
Sony	21
Zenith	12, 13

U kunt nu de volgende bedieningen voor uw STB uitvoeren:

STANDBY/ON TV/STB:

In- en uitschakelen van de STB.

TV/STB CH +/-: Veranderen van kanaal.

Na een druk op TV SOUND kunt u de volgende bedieningen voor de STB uitvoeren:

1-9, 0, 100+ (+10)

Kiezen van de kanalen.

De 10 (ENTER) toets functioneert als ENTER

toets indien u voor uw STB op ENTER moet

drukken nadat een kanaalnummer is gekozen.

6 Probeer uw STB te bedienen met een druk op STANDBY ON TV/STB.

U heeft de juiste code ingevoerd indien uw STB nu wordt in- of uitgeschakeld.

Indien er meerdere codes voor het merk van uw STB zijn vermeld, dient u de diverse codes uit te proberen totdat de juiste code is ingevoerd.

Zendsignalen voor de afstandsbediening kiezen die geschikt zijn om een videorecorder van een ander merk te bedienen

1 Druk op de toets STANDBY/ON \(\mathcal{G} / \mathbb{I}\) VCR en houd de toets ingedrukt. 2 Druk op de toets VCR. 3 Voer de fabrikantcode in met behulp van de cijfertoetsen 1 - 9 en 0.

Fabrikant	Code
JVC	01*, 02, 03
Emerson	10, 22
Gold Star	11
Hitachi	04
Mitsubishi	12
NEC	21
Panasonic	07, 13
Philips	09
RCA	05, 06
Samsung	20
Sanyo	17, 18, 19
Sony	14, 15, 16
Zenith	08

U kunt nu de volgende bedieningen voor uw videorecorder uitvoeren:

STANDBY/ON \(\mathcal{O} / I\lor C\) In- en uitschakelen van de videorecorder. VCR CH \(+/-\). Hiermee kiest u een ander TV-kanaal op de videorecorder.

Na een druk op VCR kunt u de volgende bedieningen voor de videorecorder uitvoeren:

\(\blacktriangleright\): Hiermee begint u het afspelen. REW: Hiermee spoelt u een videoband terug. FF: Snel doorspoelen van de band. \(\blacksquare\): Stoppen van weergave of opname. II: Hiermee onderbreekt u het afspelen. Druk op \(\blacktriangleright\) om weer verder te gaan. REC PAUSE: Opnamepauze. Voor het starten van de opname drukt u op deze toets en vervolgens op \(\blacktriangleright\).

5 Probeer uw videorecorder te bedienen met een druk op STANDBY/ON \(\phi /1\) VCR.

U heeft de juiste code ingevoerd indien uw videorecorder nu wordt in- of uitgeschakeld.

Als er voor uw merk videorecorder meerdere fabrikantcodes in de lijst staan vermeld, raden we u aan elke code te proberen tot u er een hebt gevonden die werkt.

Zendsignalen voor de afstandsbediening kiezen die geschikt zijn om een DVD-speler van een ander merk te bedienen

1 Druk op de toets STANDBY/ON \(\phi /1\) DVD en houd de toets ingedrukt. 2 Druk op de toets DVD. 3 Voer de fabrikantcode in met behulp van de cijfertoetsen 1 - 9 en 0.

Fabrikant	Code
JVC	01*
Panasonic	02
Philips	04
Pioneer	03
Sony	05
Toshiba	06
Yamaha	07

U kunt nu de volgende bedieningen voor uw DVD-speler uitvoeren:

STANDBY/ON G/DVD: In- en uitschakelen van de DVD-speler.

Na een druk op DVD of DVD MULTI kunt u de volgende bedieningen voor de DVD-speler uitvoeren:

: Hiermee start u het afspelen. Hiermee gaat u naar het begin van de huidige (of vorige) kapittel (of snel achterwaarts met bepaalde modellen). ▶▶: Hiermee gaat u naar het begin van de volgende kapittel (of snel voorwaarts met bepaalde modellen). ■: Hiermee stopt u het afspelen. II: Hiermee onderbreekt u het afspelen. Druk op om verder te gaan.

Nadat u op de toets DVD (of DVD MULTI) hebt gedrukt, kunt u deze toetsen gebruiken om de DVD-speler te bedienen.

Opmerking:

Voor meer informatie over de bediening van de DVD-speler verwijzen we u naar de handleiding van de DVD-speler.

ENTER

5 Probeer uw DVD-speler te bedienen met een druk op STANDBY/ON / DVD.

U heeft de juiste code ingevoerd indien uw DVD-speler nu wordt in- of uitgeschakeld.

De fabrikantcodes kunnen zonder aankondiging vooraf worden gewijzigd. Als de code is gewijzigd, kunt u het desbetreffende apparaat niet met behulp van deze afstandsbediening bedienen.

In deze tabel staat een overzicht van enkele veelvoorkomende problemen en gangbare oplossingen die vaak in de praktijk blijken te werken. Mocht u een probleem tegenkomen dat u niet kunt oplossen, neemt u dan contact op met een JVC-service center bij u in de buurt.

PROBLEM	MOGELIJKE OORZAAK	OPOSSING
De displaylicht nicht op.	De netspanningskabel is nicht aangesloten.	Steeke de netspanningskabel in het stopcontact.
De luidsprekers geen geluid.	De kabels van enaarde luidsprekers zichniet aangesloten.	Controler de kabels van enaarde luidsprekers en sluit deze indien nodig opnieuw aan.(Zie bladzijde 6).
	De SPEAKERS ON/OFF toets is nicht in de juiste stand gedrukt.	Druk op de toets SPEAKERS ON/OFF zodat er geluid via de luidsprekers worden weergegeven.(Zie bladzijde 13).
	Er is een verkeerde bron geselecteerd.	Selecteer de juiste bron.
	De functie Mute is ingeschakeld.	Druk op de toets MUTING om deze functie uit te schakelen.(Zie bladzijde 15).
	Er is een verkeerde invoermodus geselecteerd (analog of digitaal).	Selecteer de juiste invoermodus (analog of digitaal).(Zie bladzijden 13 en 14).
“NO SUBWOOFER” verschijnt op hetdisplay.	U druke op de SUBWOOFER ON/OFF toets terwijl “SUBWOOFER” op“SUBWOOFER NO” is gesteld.	Indien u een subwoofer haeft aangesloten, moet u“SUBWOOFER YES” kiezen zodate SUBWOOFER ON/OFF toets werkt.
Een voortduren dieuis bij deontvangst van FM-stations.	Het ontvangen signaal is te zwak.	Sluit een FM-buitenantenenne aan of neem contact op met uw leverancier.(Zie bladzijde 5).
	Het station is te verweg.	Selecteer een ander station.
Ruisijdens ontvangst van een FM/AM(MG) uitzending.	U gebruikt een verkeerde antennae.	Neem contact op met uw leverancier om na te gaan of u wel de juiste antennae gebruikt.
	De antenne is Niet goed aangesloten.	Controler de aansluitingen.(Zie bladzijden 5 en 6).
	Ontstekingsgeluiden van auto's en bromfiieten.	Plaats de anteenne verder weg van de openbareweg.
De vermeling “OVERLOAD” begunte knipperen op de display.	De luidsprekers zichen overbelast alsgevolg van een te hoog volume.	1. Druk op de toets STANDBY/ON Ⓞ/lop het bedieningspaneel aan de voorzijde om de ontvanger uit te zetten.2. Stop het afspelen van het apparaat.3. Zet de ontvanger waar aan en pas het volume aan.
	De luidsprekers zichen overbelast alsgevolg van kortsluiting bij de uitgangenvan ofaar de luidsprekers.	Druk op het paneel aan de voorzijde van de ontvanger op de toets STANDBY/ON Ⓞ/len controller de kabels van enaarde luidsprekers.Als “OVERLOAD” Niet verdwijn, moet u de stekker uit het stopcontact verwijderen en daarna weer in het stopcontact steken.Als de kabels van enaarde luidsprekers gee nortsluitingveroorzaken, raden we u aan contact op te nemen met uw leverancier.
“DSP NG” verschijnt op het display.	De ingebouwdie microprocessor functioneert Niet goed.	Druk op de toets STANDBY/ON Ⓞ/aan de voorzijde van de ontvanger om deze uit te schakelen. Verwijder de stekker uit het stopcontact en neem contact op met de dealer.
Het lampje STANDBY gunshot hetingschakeld, maar daarna schakelt de ontvanger zichzelfuit (gaat werk in standby).	De ontvanger ontvangt een te hoog voltage.	Druk op de toets STANDBY/ON Ⓞ/aan de voorzijde van de ontvanger om deze uit te schakelen. Verwijder de stekker uit het stopcontact en neem contact op met de dealer.
De afstandsbediening doet het nicht.	Er is een obstakel:tussen deafstandsssensor op de ontvanger en deafstandsbediening.	Verwijder het voorwerp.
	De batterijen+zijn (bijna) op.	Vervang de batterijen.(Zie bladzijde 5).
De afstandsbediening werknet Niet zoalsde bedoeling is.	Er is een verkeerde bedieningsmodusvoorden de afstandsbedieninggeselecteerd.	Selecteer de zuiste bedieningsmodus voor deafstandsbediening.(Zie bladzijden 34 tot 37).
Alleen voor de RX-6042S:
Geen geluideffect van bijvoorbeeld dedurfinducties en DSP-functions.	“DVD MULTI” is gekozen.	Dit is normaal voor “DVD MULTI”.

Versterker

Uitvoervermogen:

Bij stereo-werking

Kanalen voor:

100 W per kanaal, min. RMS, aangedreven in 8Ω bij 1kHz en met totaal maximaal 0,8% aan harmonische vervorming (IEC268-3/ DIN).

Bij surround-werking

Kanalen voor:

100 W per kanaal, min. RMS, aangedreven in 8Ω bij 1kHz en met totaal maximaal 0,8% aan harmonische vervorming.

Kanaal midden:

100 W, min. RMS, aangedreven in 8Ω bij 1kHz en met totaal maximaal 0,8% aan harmonische vervorming.

Kanalen surround:

100 W per kanaal, min. RMS, aangedreven in 8Ω bij 1kHz en met totaal maximaal 0,8% aan harmonische vervorming.

Audio

Gevoeligheid/Impedantie audio-ingang (1 kHz):

CD, TAPE/CDR, VCR, TV SOUND, DVD:

220mV / 47kΩ

Opname-uitgangsniveau:

TAPE/CDR, VCR:

220mV

Signaal-tot-ruis verhouding ('66 IHF/DIN)

CD, TAPE/CDR, VCR, TV SOUND, DVD:

87 dB/62 dB

Frequentierespons (8Ω)

CD, TAPE/CDR, VCR, TV SOUND, DVD:

20Hz tot 50kHz (+1dB, - 3dB)

Bassversterking—Alleen voor de RX-6042S:

+3 dB ±1 dB bij 100 Hz

Egalisatie (5 banden)

63Hz 250Hz 1kHz 4kHz 16kHz

± 8 dB (met stappen van 2 dB)

Video

Gevoeligheid/Impedantie video-ingang

Composiet video

DVD, VCR:

1 V(p-p)/75 Ω

S-video—Alleen voor de RX-6042S:

DVD, VCR

(Y: luminantie):

1 V(p-p)/75 Ω

(C: chrominantie, burst):

0,286 V(p-p)/75 Ω

Component—Alleen voor de RX-6042S

DVD, VCR

(Y: luminantie):

1 V(p-p)/75 Ω

Niveau video-uitgang

VCR, MONITOR OUT:

1 V(p-p)/75 Ω

S-video—Alleen voor de RX-6042S

VCR, MONITOR OUT

(Y: luminantie):

1 V(p-p)/75 Ω

(C: chrominantie, burst):

0,286 V(p-p)/75 Ω

Component—Alleen voor de RX-6042S

MONITOR OUT

(Y: luminantie):

1 V(p-p)/75 Ω

Signaal/ruis-verhouding:

Negatief

45 dB

Specificaties en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

FM-tuner (IHF)

Afstembereik:		87,50 MHz tot 108,00 MHz
Bruikbare gevoeligheid	Mono:	17,0 dBf (1,9 μV/75 Ω)
50 dB stiltegevoeligheid	Mono:	21,3 dBf (3,2 μV/75 Ω)
	Stereo:	41,3 dBf (31,8 μV/75 Ω)
Stereo-scheiding bij OUT (REC):		35 dB bij 1 kHz

AM (MG)-tuner

Afstembereik:

522 kHz tot 1 629 kHz

Algemeen

Vereiste vermogen:		AC 230 V~, 50 Hz
Stroomverbruik	Voor de RX-6042S:	200 W (tijdens werkung)
		2 W (in Standby-modus)
	Voor de RX-5040B/RX-5042S:	210 W (tijdens werkung)
		1,5 W (in Standby-modus)
Afmetingen (B x H x D)	Voor de RX-6042S:	435 mm x 146,5 mm x 409,5 mm
	Voor de RX-5040B/RX-5042S:	435 mm x 146,5 mm x 369,5 mm
Gewicht	Voor de RX-6042S:	8,8 kg
	Voor de RX-5040B/RX-5042S:	7,5 kg

Specificaties en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

O: Beschikbaar X: Niet beschikbaar

Belangrijkste verschillen tussen de twee modellen

Model	Uit- en ingangsaansluitingen			Bronnen	Functies
	COMPONENT (IN/OUT)	S-VIDEO (IN/OUT)	Analoog discreet (DVD MULTI)	DVD MULTI	Versterking lage tonen	Middentoon
RX-6042S	○	○	○	○	○	○
RX-5040B	×	×	×	×	×	×
RX-5042S	×	×	×	×	×	×

• U kunt videocomponenten van andere merken met de bij de RX-6042S geleverde afstandsbediening bedienen. Dit is echter niet mogelijk met de afstandsbediening van de RX-5040B/RX-5042S.
• De laatste letter van de modelnaam — "B" en "S" — toont de kleur van de behuizing. "B" staat voor zwart en "S" voor zilver.
