Producttype	Wijnkast
Merk	DE DIETRICH
Model	DWS750JE
Hoogte (mm)	1225
Breedte (mm)	560
Diepte (mm)	550
Nettocapaciteit (L)	218
Flessencapaciteit	64
Energieverbruik (kWh/24h)	0,619
Energieverbruik (kWh/jaar)	226
Klimaatklasse	SN, N, ST, T
Temperatuurbereik bovenste compartiment	+6°C tot +11°C
Temperatuurbereik onderste compartiment	+12°C tot +18°C
Voeding	Zie typeplaatje (230 V ~ 50 Hz)
Aarding	Verplicht
Koelmiddel	Koolwaterstoffen
Ontdooiing	Automatisch
Binnenverlichting	Speciale lamp (vervanging door klantenservice)
Deur open alarm	Ja, na 5 minuten
Ventilatie	AIRLIGHT (automatisch)
UV-bescherming van de deur	Ondoorzichtige dubbel glas anti-UV
Verwijderbare legplanken	Ja, max belasting 30 kg
Uitschuifbare lade	Ja, met scheiders
Reiniging	Lauw water en mild reinigingsmiddel
Onderhoud condensor	Regelmatig borstelen of stofzuigen
Klantenservice	Gebruik originele onderdelen

Veelgestelde vragen - DWS750JE DE DIETRICH

Hoe stel ik de temperatuur van de compartimenten in?

Gebruik de knoppen B (onderste compartiment) en F (bovenste compartiment) op het bedieningspaneel. Het bovenste compartiment is instelbaar tussen +6°C en +11°C, het onderste compartiment tussen +12°C en +18°C.

Wat moet ik doen als het geluidsalarm voor open deur afgaat?

Het geluidsalarm gaat af als de deur langer dan 5 minuten open blijft. Om het uit te schakelen, drukt u op toets E. Sluit de deur om het alarm volledig uit te schakelen.

Hoe reinig ik de binnenkant van de wijnkast?

Haal de stekker uit het stopcontact. Verwijder de legplanken en de lade. Reinig met een oplossing van lauw water en mild reinigingsmiddel. Gebruik geen schurende middelen of metalen spons. Droog grondig.

Hoe vervang ik een verlichtingslamp?

Gebruik uitsluitend speciale lampen geleverd door de fabrikant of de klantendienst. Verwijder de transparante kap door met een schroevendraaier te drukken om de haken los te maken. Vervang de lamp door een van hetzelfde type en plaats de kap terug.

Wat is het jaarlijkse energieverbruik?

Het jaarlijkse verbruik is 226 kWh, dat is ongeveer 0,619 kWh per dag.

Hoeveel flessen kan ik opslaan?

De capaciteit is 64 flessen, met een netto volume van 218 liter.

Welke wijnen bewaar ik in elk compartiment?

Het bovenste compartiment (6-11°C) is ideaal voor jonge wijnen die snel gedronken moeten worden (witte, lichte rode). Het onderste compartiment (12-18°C) is geschikt voor rode of witte bewaarwijnen.

Wat zijn de afmetingen van de inbouwruimte?

Hoogte: 1225 mm, breedte: 560 mm, diepte: 550 mm. Zorg voor een ventilatie van 50 mm diepte en 540 mm breedte met een doorsnede van minimaal 200 cm².

Wat te doen bij stroomuitval?

Controleer het stopcontact en de zekering. Als de storing aanhoudt, wacht dan 2 uur voordat u de stekker weer in het stopcontact steekt, zodat de compressorolie kan terugvloeien. Als het probleem aanhoudt, neem dan contact op met de klantendienst.

Hoe onderhoud ik de condensor?

Reinig regelmatig de condensor en de motorcompressor met een borstel of stofzuiger om de prestaties te verbeteren en het energieverbruik te verminderen.

GEBRUIKSAANWIJZING DWS750JE DE DIETRICH

Met de waarschuwingsdriehoeken/of door signaalwoorden (Waarschuwing!, Voorzichtig!, Let op!) wordt de aandacht gevestigd op aanwijzingen die belangrijk zijn voor uw veiligheid of voor het juist functioneren van het apparaat. Hier absoluut op letten.

Na dit symbool wordt uitleg gegeven over de bediening en het praktisch gebruik van het apparaat.

Met het klaverblad worden tips en aanwijzingen voor een economischen milieuvriendelijk gebruik van het apparaat aangegeven.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijk negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gede-tailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekoch.

Waarschuwingen en belangrijke adviezen

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of

verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Deze waarschuwingen zijn bedoeld voor uw en ander- mans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Neem vóór u aan ontdooien, schoonmaak-werkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de steker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aan achteren onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.
• Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.
• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke, kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich niet in op kunnen sluiten of aan een elektrische schok bloot kunnen staan.

Heel goed oppassen, tijdens het verplaatsen, dat de delen van het koelcircuit niet zodanig worden beschadigd, dat de koelvloeistof naar buiten zou kunnen lekken.

Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis.

Laat het apparaat niet langdurig in direct zonlicht staan. Zorg dat er voldoende lucht aan de achterkant van het apparaat kan circuleren. Vermijd schade aan de koelkringloop.

Alléén voor diepvrieskasten (uitgezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden. Plaats elektrische apparaten (bijv. ijsmachines) nooit in de kast.

Onderhoud / Reparatie

• Een eventueel noodzakelijkewijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn. Werkzaamheden welke door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.
• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door de ELECTROLUX SERVICE en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.
• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.

- Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door nietdeskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELECTROLUX SERVICE.

Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.
• De beste resultaten worden bereikt bij een omgevingstemperatuur tussen +18°C en +43°C (klasse T); tussen +18°C en 38°C (klasse ST); tussen +16°C en 32°C (klasse N); +10°C en 32°C (klasse SN); de klasse staat op het kenplaatje vermeld.

Attentie: u dient niet alleen rekening te houden met de omgevingstemperatuur voor dit type product maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangeduide minimum waarde daalt, wordt de bewaartemperatuur in het vriesvak niet meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel mogelijk nuttigen.

• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproduc-ten mogen, om gezondheidsredenen, niet wederom ingevroren worden.
• De vriezende binnenwanden of - vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen.

Installatie

• Overtuig u er van dat het apparaat niet op het aansluitsnoer staat.
  Belangrijk: Als de voedingskabel beschadigd raakt, moet de kabel, eventueel met stekers, vervangen worden; deze onderdelen zijn verkrijgbaar bij de fabrikant of het servicecentrum.
• De warmte welke het apparaat aan de spijzen en dranken ontrekt, moet onbelemmerd aan de omgeving afgestaan kunnen worden. Slechte ventilatie onder, achter en boven het apparaat resulteert in slechte koelen/ of vriesrestaties door ongewild tijdelijk iutschakelen van de kompressor of onjuiste werking van de absorptieunit.
• Plaats het apparaat met z'n achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.

- Afhankelijk van de wijze van transport kan olie vanuit de compressor in het koelcircuit gevloeid zijn. Wacht, na het plaatsen van het apparaat, ten minste een half uur alvorens de steker in het stopcontact te steken. Na achteroverliggend vervoer ten minste een halve dag. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien. Apparaten welke van een absorptie-unit voorzien zijn kunnen direct in bedrijf genomen worden. Controleer circa 24 uur na het in bedrijf stellen of het apparaat naar behoren werkt.

Milieubescherming

Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen. Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden. Afgedankte koelen vriesapparaten moeten volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij uw gemeente naar de mogelijkheden in uw woonplaets. Vermijd dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de buurt van de warmtewisselaar. De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling.

Waarschuwingen en belangrijke adviezen ....26

Het gebruik 28

Reiniging van de binnenkant 28

Bedieningspaneel 29

Display 29

Werking 30

Rangschikking van de wijn 30

Instelling van de temperatuur ....30

Uitschakelen 30

Geluidsalarm bij geopende deur 30

Accessoires interieur ....31

Legplateaus 31

Flessenrek 31

Luchtcirculatie 31

Onderhoud 32

Ontdooien 32

Reiniging 32

Aanwijzingen voor de veiligheid bij het vervangen van de lampjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Lampjes van de verlichting 32

Elektrische aansluiting 34

Aanwijzingen voor de geïntegreerde inbouw 34

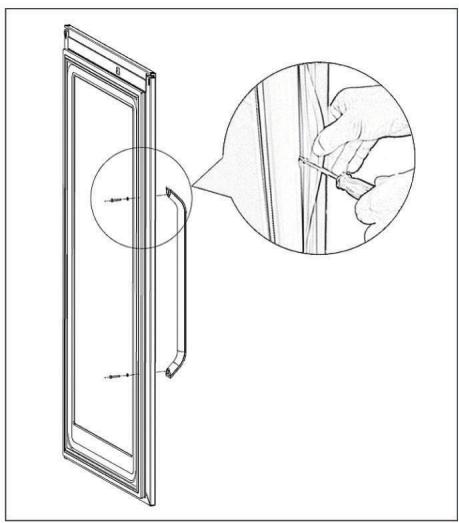

Montage deurgreep 36

i Het Gebruik

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de binnen-kant met lauw water en een neutraal schoonmaak-middel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af.

Gebruik geen schurende schoonmaak-middelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen.

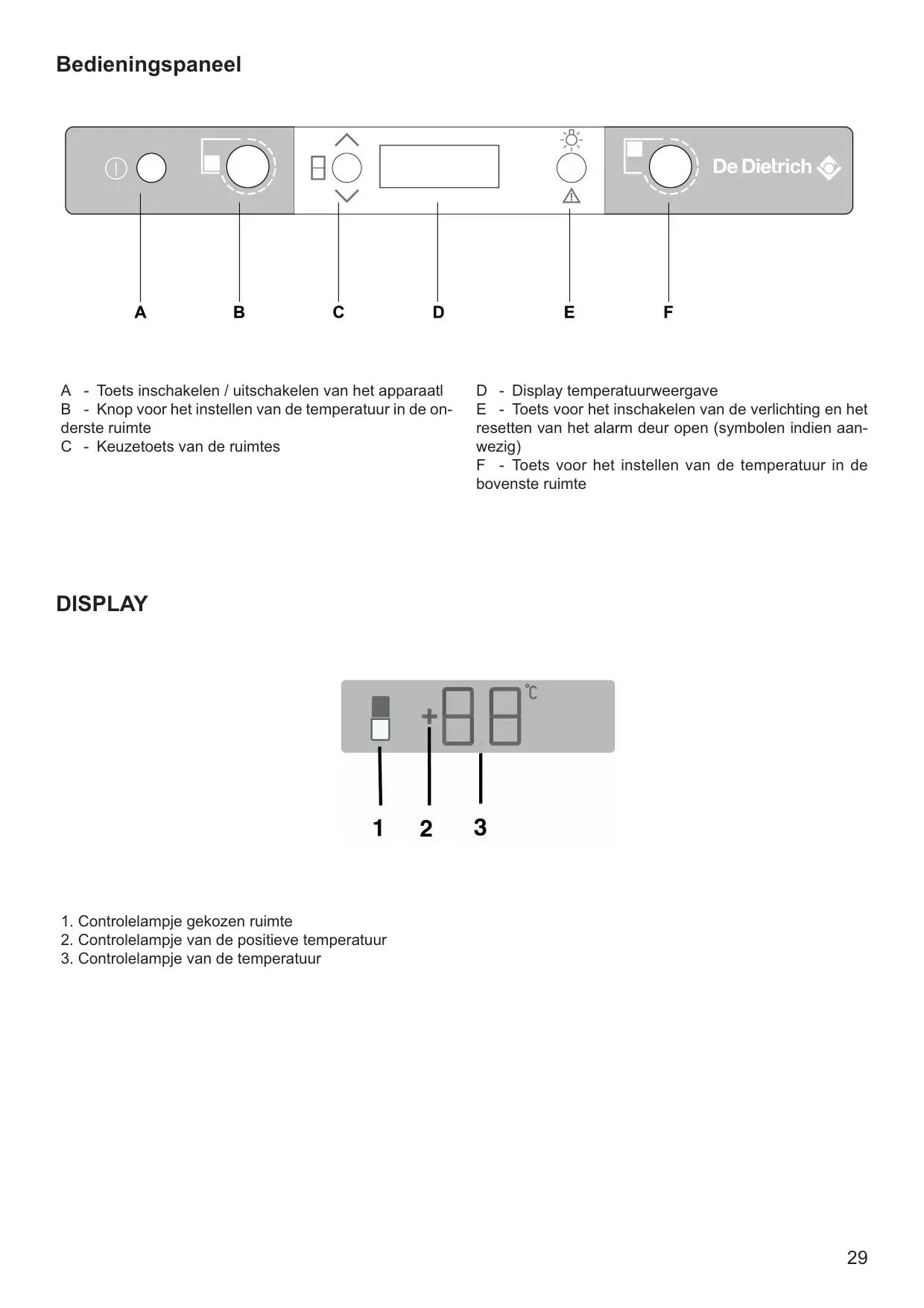

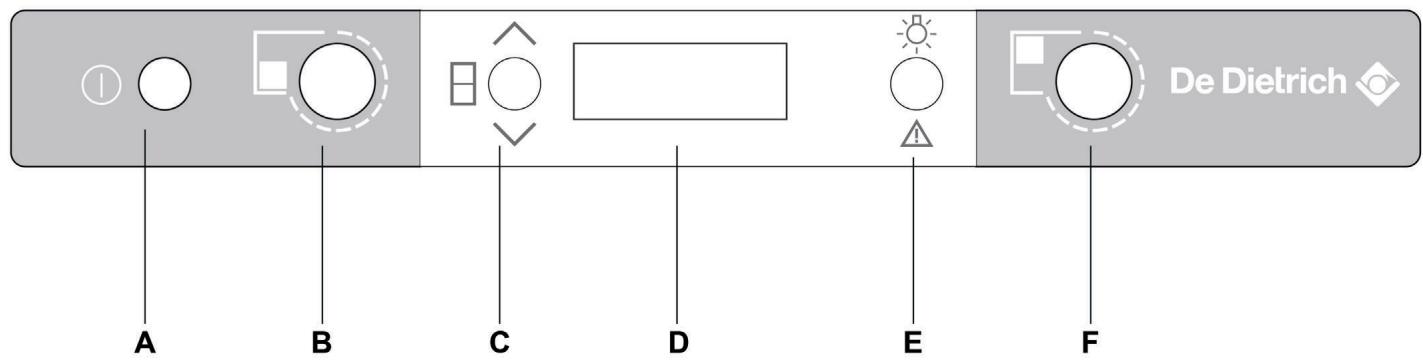

Bedieningspaneel

De Dietrich A B C D E F

A - Toets inschakelen / uitschakelen van het apparaatl
B - Knop voor het instellen van de temperatuur in de onderste ruimte
C - Keuzetoets van de ruimtes

D - Display temperatuurweergave
E - Toets voor het inschakelen van de verlichting en het resetten van het alarm deur open (symbolen indien aanwezig)
F - Toets voor het instellen van de temperatuur in de bovenste ruimte

DISPLAY

1 2 3 +88°C

1. Controlelampje gekozen ruimte
2. Controlelampje van de positieve temperatuur
3. Controlelampje van de temperatuur

Werking

Als het display niet verlicht is nadat u de stekker in het stopcontact heeft gestoken, op de toets (A), inschakelen apparaat, drukken.

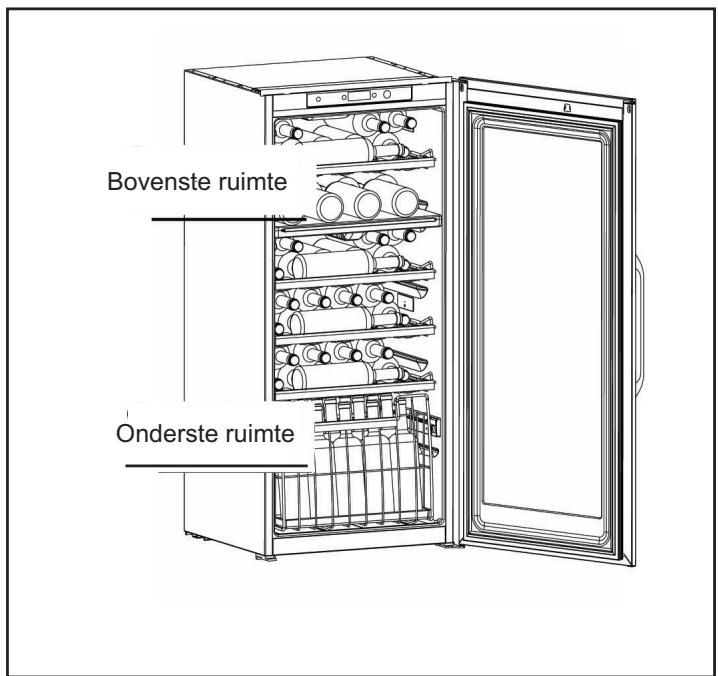

Bovenste ruimte Onderste ruimte

Gebruik van het apparaat

De wijnkoeler is verdeeld in twee ruimtes met verschillende temperaturen.

Rangschikking van de wijn

Bovenste ruimte:

de temperatuur kan ingesteld worden tussen +6 en +11°C. Dit vak is ideaal voor wijnen die onmiddellijk gedronken worden, vooral witte of jonge rode wijnen.

Onderste ruimte:

de temperatuur kan ingesteld worden tussen +12 en + 18°C. Dit vak is ideaal voor het bewaren en verfijnen van rode of witte wijnen voor langere periodes.

De temperaturen in dit vak zijn geschikt voor het bewaren van gerijpte en volle wijnen.

Leg de flessen zo neer dat de kurken niet uitdrogen.

Bewaar de wijn in het donker.

De deur van de koelkast is vervaardigd van dubbelverduisterings- en anti-UV-glas om de wijn te beschermen tegen licht, in het geval dat de koelkast in een goed verlichte ruimte staat.

Vermijd het te vaak aansteken van de verlichting van het apparaat. De wijn blijft beter bewaard in het donker.

Ga zorgvuldig om met de flessen, zodat de wijn niet geschud wordt.

Let op de aanbevelingen en de adviezen die u bij aanschaf heeft gekregen of die vermeld zijn in de documentatie over de kwaliteit, de duurzaamheid en de optimale bewaartemperatuur van de wijn.

Suggesties voor de conservering

De conserveringsduur van de wijn is afhankelijk van de rijping, van de druivensoort, het alcoholgehalte en van het percentage fructose en tannine van de wijn. Controleer, op het moment van aanschaf, of de wijn al gerijpt is of dat deze met verloop van tijd beter wordt.

Aanbevolen bewaartemperaturen:

- voor champagne en mousserende wijnen van 6 tot 8°C

- voor witte wijnen van 10 tot 12°C

- voor rosé en licht rode wijnen van 12 tot 16°C

- gerijpte rode wijnen 14 -1 6°C

Als u verschillende flessen boven op elkaar stapelt, zorg er dan voor dat deze het koelelement van de koelkast niet raken.

Instelling van de temperatuur

Stel de temperatuur in door aan de knop (B of F onder de betreffende ruimte) te draaien.:

De juiste stand wordt, hoe dan ook, gekenmerkt door rekening te houden met het feit dat de binnentemperatuur afhangt van de volgende factoren:

• De omgevingstemperatuur
• De frequentie van het openen van de deuren
• Het aantal bewaarde flessen
• De plaats van het apparaat.

Uitschakelen

Door langer dan 1 seconde op de toets (A) te drukken, schakelt u het apparaat uit. Daarna wordt er een aftelling van de temperatuur aangegeven van -3 -2 -1 .

Wanneer het apparaat wordt uitgeschakeld, gaat het display (D) ook uit.

Geluidsalarm bij geopende deur

Een geluidsalarm waarschuwt u als de deur gedurende ongeveer 5 minuten open blijft.

De alarmtoestand bij geopende deur wordt aangegeven door:

• rode verlichting van het isplay;
• geluid van de zoemer.

Om het geluidsalarm uit te schakelen, op de toets (E) drukken.

Wanneer de normale toestand (deur gesloten) hersteld is:

- gaat het geluidssignaal uit.

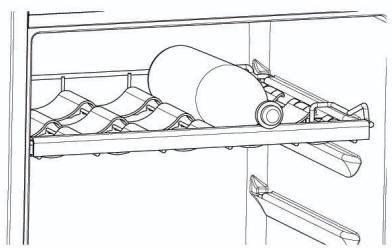

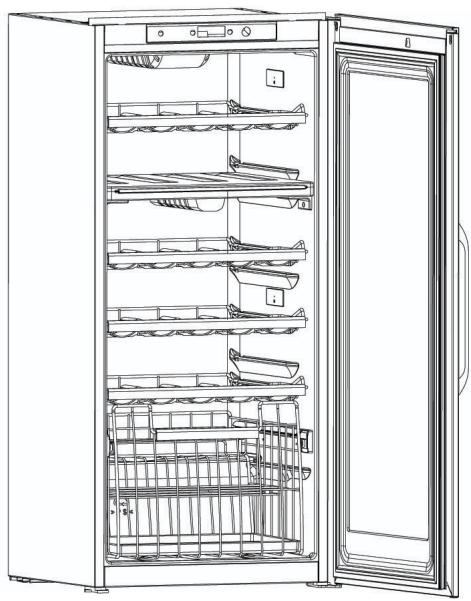

Accessoires interieur Legplateaus

De legplateaus kunnen verwijderd worden om ze te reinigen.

Verwijder het legplateau en schuif het rek in de twee geleiders.

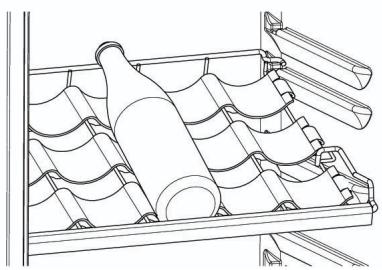

Op de legplanken met flessenrekken is het maximale gewicht 30 kg.

Het is mogelijk om het legplateau tussen geleiders met een afstand van 100 mm te plaatsen om de uitstalling van de flessen te bevorderen.

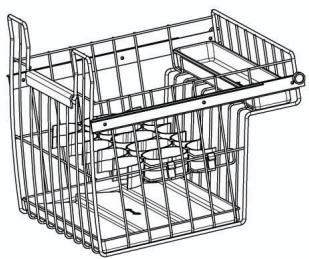

Het onderste vak is voorzien van een schuiflade die gebruikt kan worden om de flessen verticaal te plaatsen. De lade is voorzien van twee scheidingswanden die aangepast kunnen worden aan flessen met verschillende doorsneden.

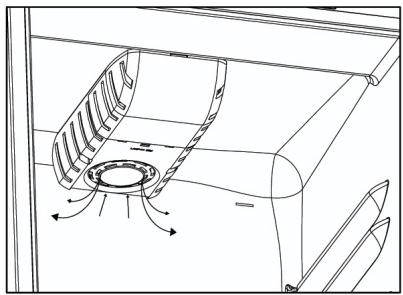

Het koelgedeelte beschikt over een speciale AIRLIGHT ventilator die automatisch geactiveerd wordt naar aanleiding van de thermostaat settings en de omgevingstemperatuur.

Voordat u welke handeling dan ook verricht, de r uit het stopcontact trekken.

Belangrijk

Het koelcircuit van dit apparaat bevat koolwaterstoffen; daarom mag het onderhoud en het bijvullen uitsluitend verricht worden door personeel dat hiervoor door het bedrijf geautoriseerd is.

Ontdooien

Het ontdooien van het koelvak vindt automatisch plaats. Het dooiwater wordt opgevangen in een bak, die zich aan de achterkant boven de compressor bevindt, waar het verdampt.

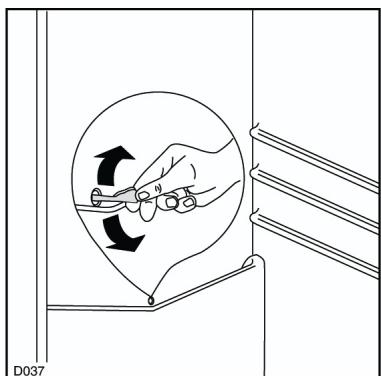

Wij adviseren u het afvoergaatje van het dooiwater regelmatig schoon te maken met de daarvoor bedoelde "reiniger".

Reiniging

Maak de binnenkant schoon met lauw water en een zacht reinigingsmiddel nadat u de planken en de legplateaus verwijderd heeft.

Maak het afvoergaatje van het dooiwater regelmatig schoon met de daarvoor bedoelde "reiniger".

Maak de condensator en de motorcompressor regelmatig schoon met een borstel of de stofzuiger. Deze handeling zal de werking verbeteren waardoor energie bespaard wordt.

Tijdens periodes waarin het apparaat niet gebruikt wordt de volgende voorzorgsmaatregelen nemen:- débranchez l'appareil ;

- trek de stekker uit het stopcontact;

- het interieur en alle accessoires ontdooien en reinigen;

Belangrijk:

Gebruik nooit metalen voorwerpen om het apparaat schoon te maken.

Aanwijzingen voor de veiligheid bij het vervangen van de lampjes

Om redenen van veiligheid is dit apparaat voorzien van speciale lampjes die uitdrukkelijk getest en gecertificeerd zijn voor dit specifieke gebruik.

Deze lampjes mogen uitsluitend vervangen worden door lampjes van het zelfde type en met dezelfde kenmerken.

Vervangende lampjes kunnen uitsluitend besteld worden bij de fabrikant of bij een geautoriseerde klantenservice.

Het gebruik van normale, niet gecertificeerde lampjes is niet toegestaan.

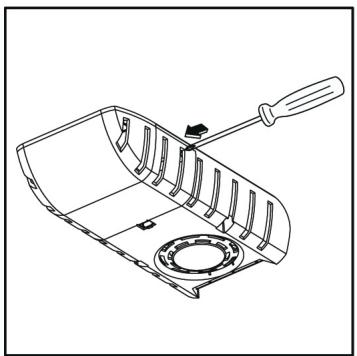

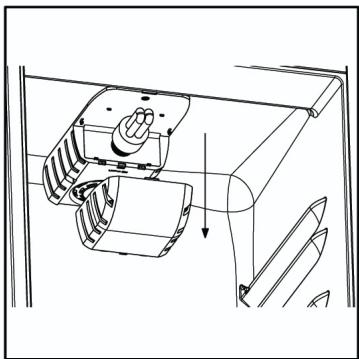

Lampjes van de verlichting

Om het bovenste lampje te vervangen het doorzichtige dekseltje verwijderen door dit naar binnen te duwen met behulp van een gereedschap (bijv. een schroevendraaier) om de achterste haakjes aan de zijkant los te maken. Maak tegelijkertijd het middelste haakje los en schuif het dekseltje in de richting van de pijl.

Om het onderste lampje te vervangen het doorzichtige dekseltje verwijderen door tegen het voorste haakje te duwen met behulp van een gereedschap (bijv. een schroevendraaier) en het deksel tegelijkertijd in de richting van de pijl weg te trekken.

Netto inhoud in liter van het koelgedeelte Netto flessen	21864
Energieverbruik in kWh/24h	0,619
Energieverbruik in kWh/jaar	226
Afmetingen in mm
hoogte	1225
breedte	560
adiepte	550

Deze gegevens vindt u op het garantiebewijs of op het typeplaatje van het apparaat.

Storing

Indien het apparaat niet of niet goed funkioneert, kontroleer dan:

• of de steker goed in het stopcontact zit;
• of de elektriciteit soms uitgevallen is;
• of de thermostaatknop op de juiste stand staat;
- en indien er water op de bodem van de koeler ligt, of het afvoerkanaaltje soms verstopt is (zie hoofdstuk "Het ontdooien").
- Indien de voedingskabel beschadigd raakt moet hij vervangen worden door een speciale kabel of kabel-samenstel die verkrijgbaar zijn bij de fabrikant of bij de technische dienst.

Kunt u de storing niet zelf lokaliseren en verhelpen,raadpleeg dan de dichtsbijzijnde servicedienst.

Geef daarbij altijd het model en het typenummer van de kast op. Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrequentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspan-ning en de netfrequentie in uw woning. Een afwijking op de netspanning tot plus of minus 6% is toegestaan. Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken. De steker mag alleen geplaatst worden in een geaard stopcontact.

De kast is daarom voorzien van een speciaal drie-aderig snoer, geschikt voor een geaard stopcontact. Mocht het stopcontact in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

CE Dit apparaat voldoet aan de volgende EG-richtlijnen:

• 87/308 CEE du 2.6.87 richtlijnvan 2.6.87 met betrekking tot de radio-ontstoring.
• 73/23 CEE 19/02/73 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzingen;
• 89/336 CEE 03/05/89 EG-richtlijn van 03/05/89 (Elektromagne-tische compatibiliteit) en opeenvolgende wijzingen.

Belangrijk: Het apparaat moet van het elektriciteitsnet afgehaald kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven.

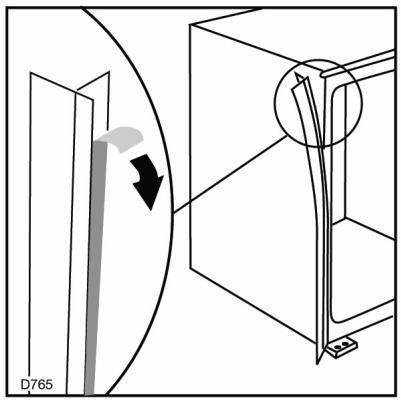

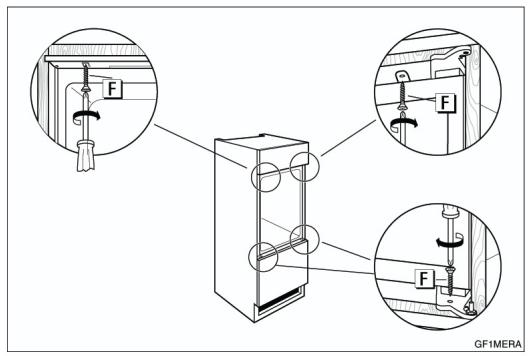

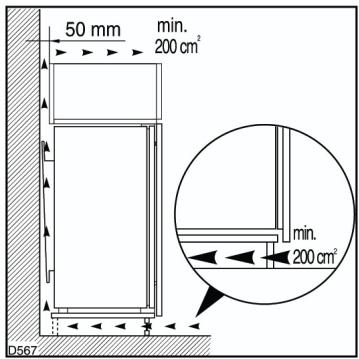

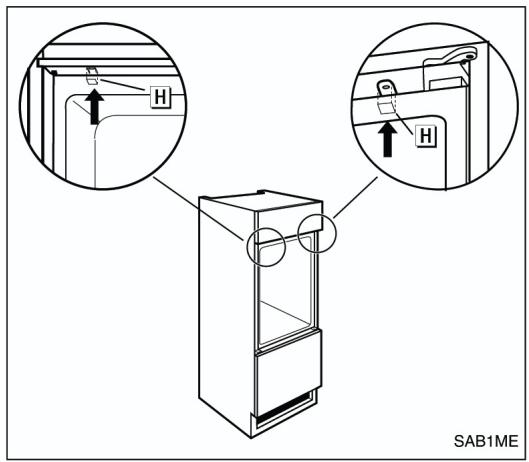

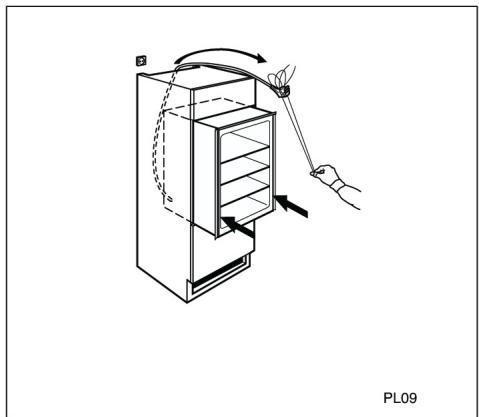

Aanwijzingen voor de geïntegreerde in- bouw

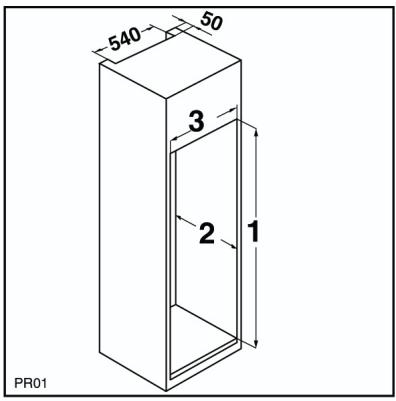

Nismaten

Hoogte (1) 1225 mm

Diepte (2) 550 mm

Breedte (3) 560 mm

Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in Fig..

50 mm min. 200 cm² min. 200 cm² DS67

Attentie: zorg ervoor dat de ventilatie openingen tijdens gebruik niet worden afgedekt.

De nis moet tevens voorzien zijn van een luchtkanaal met de volgende afmetingen:

diepte 50 mm

breedte 540 mm

540 50 3 2 1 PR01

Voegenafdeklat opplakken

Apparaat naar binnenschuiven

Apparaat vastschroeven

GF1MERA

Schroefafdekplaatjes aanbrengen

SAB1ME
