GEBRUIKSAANWIJZING X-CM31-W PIONEER

Ontdek nu de voordelen van online registratie! Registreer uw

Pioneer product via http://www.pioneer.nl - http://www.pioneer.be (of http://www.pioneer.eu)

De lichtflash met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruikers te trekken op een niet geïsoleerde "gevaarlijke spanning" in het toestel, welke voldoende kan zijn om bij aanraking een elektrische shock te veroorzaken.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruiker te trekken op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de handleiding bij dit toestel.

D3-4-2-1-1_A1_NI

WAARSCHUWING

Dit apparaat is niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3_A1_NI

WAARSCHUWING

Lees zorgvuldig de volgende informatie voordat u de stekker de eerste maal in het stopcontact steekt.

De bedrijfsspanning van het apparaat verschilt afhankelijk van het land waar het apparaat wordt verkocht. Zorg dat de netspanning in het land waar het apparaat wordt gebruikt overeenkomt met de bedrijfsspanning (bijv. 230 V of 120 V) aangegeven op de achterkant van het apparaat.

D3-4-2-1-4*_A1_NI

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.

D3-4-2-1-7a_A1_NI

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op de plaats van gebruik:

+5 °C tot +35 °C, minder dan 85 % RH

(ventilatieopeningen niet afgedekt)

Zet het apparaat niet op een slecht geventileerde plaats en stel het apparaat ook niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting).

D3-4-2-1-7c*_A1_NI

Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andere plaatsen wordt gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijke doeleinden, of gebruik in een auto of boot) en als gevolg hiervan defect zou raken, zullen de reparaties in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is.

K041_A1_NI

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij het installeren van het apparaat op dat er voldoende vrije ruimte rondom het apparaat is om een goede doorstroming van lucht te waarborgen (tenminste 25 cm boven, 15 cm achter en 5 cm aan de zijkanten van het apparaat).

WAARSCHUWING

De gleuven en openingen in de behuizing van het apparaat zijn aangebracht voor de ventilatie, zodat een betrouwbare werking van het apparaat wordt verkregen en oververhitting wordt voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openingen nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed.

D3-4-2-1-7b*_A1_NI

Dit apparaat is geclassificeerd als een klasse 1 laserproduct onder de veiligheidsnormen voor laserproducten, IEC 60825-1:2007.

Berg kleine onderdelen buiten het bereik van kinderen en baby's op. Neem direct contact op met een dokter bij per ongeluk inslikken.

Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en batterijen

(Symbool voor toestellen)

(Symbolen voor batterijen)

De symbolen op producten, verpakkingen en bijbehorende documenten geven aan dat de gebruikte elektronische producten en batterijen niet met het gewone huishoudelijk afval kunnen worden samengevoegd.

Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen.

Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of batterij op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, wordt gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

Voor verdere informatie betreffende de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen kunt u contact opnemen met de plaatselijke overheid of een verkooppunt.

Deze symbolen zijn enkel geldig in de landen van de europese unie.

Indien u zich in een ander dan bovengenoemde landen bevindt kunt u contact opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering van het product.

K058a_A1_NI

Als de netstekker van dit apparaat niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het vervangen en aanbrengen van een nieuwe netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er daarom voor dat de oude stekker na het verwijderen op de juiste wijze wordt weggegooid. Haal de stekker van het netsnoer uit het stopcontact wanneer u het apparaat geruime tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat).

D3-4-2-2-1a_A1_Nl

Pak het netsnoer beet bij de stekker. Trek de stekker er niet uit door aan het snoer te trekken en trek nooit aan het netsnoer met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klem het niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er niet per ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Kontroleer het netsnoer af en toe. Wanneer u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieuw snoer te kopen.

LET OP

De ⚫STANDBY/ON schakelaar van dit apparaat koppelt het apparaat niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog een kleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Zorg er daarom voor, dat het systeem zodanig wordt geïnstalleerd, dat ingeval van een ongeluk het netsnoer eenvoudig van het wandstopcontact kan worden verwijderd. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanneer u het apparaat langere tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat).

D3-4-2-2-2a*_A1_NI

Hartelijk dank voor de aanschaf van dit Pioneer produkt.

Lees deze handleiding zorgvuldig door zodat u weet hoe u uw apparaat moet gebruiken. Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

Inhoudsopgave

01 Voordat u begint

Inhoud van de doos 5

Aanbrengen van de batterijen in de

afstandsbediening 5

Gebruik van de afstandsbediening.... 5

02 Overzicht van de bedieningstoetsen

Afstandsbediening 6

Luidsprekersysteem 7

Bevestiging van de antislipkussentjes.... 7

Voorpaneel 8

Bovenpaneel 9

03 Aansluitingen

Aansluiten van de luidsprekers 10

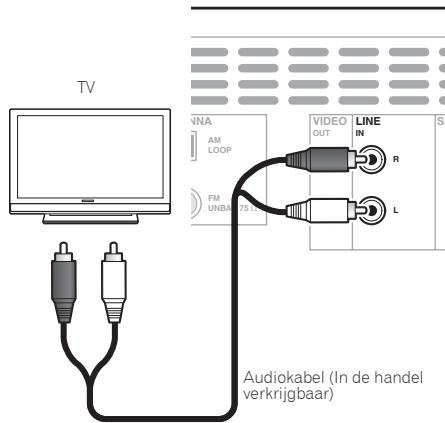

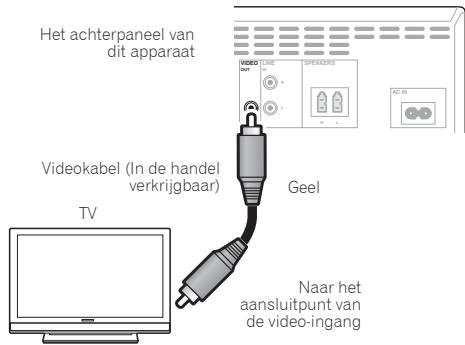

Aansluiting van een televisie 10

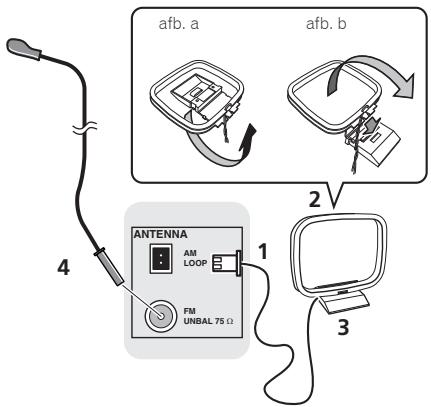

Antennes aansluiten 11

Buitenantennes gebruiken 11

Insteken 11

04 Aan de slag

Het apparaat inschakelen 12

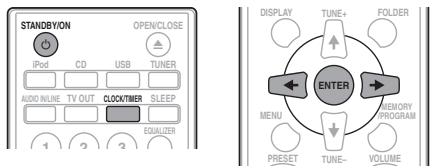

Instellen van de klok 12

Algemene bediening 12

Ingangsfunctie.... 12

Helderheid van de display regelen.... 12

Automatische begininstelling van het volume ..... 12

Volumeregeling 12

Muting.... 12

Geluidsbediening 13

Equalizer.... 13

P.bass-bediening 13

Bass/treble-bediening 13

De wekkerfunctie instellen 13

Activeren van de wekkerfunctie 14

Uitschakelen van de wekkertimer 14

Gebruik van de wekkerfunctie. 14

De slaaptimer gebruiken 14

Gebruik van hoofdtelefoons 14

05 Weergave iPod/iPhone/iPad

Welke iPod/iPhone/iPad-modellen worden ondersteund 15

Aansluiten van uw iPod/iPhone/iPad 15

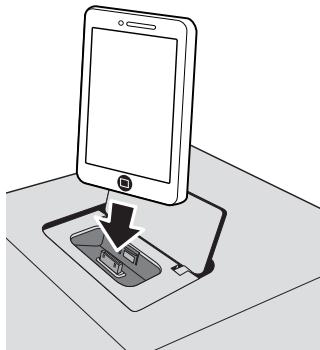

Aansluiting van de iPod/iPhone op het bovenpaneel. . 16

Aansluiten van de iPod/iPhone/iPad op de meegeleverde houder 16

Bekijken van iPod/iPhone-beelden op uw televisie.... 17

Afspelen van de iPod/iPhone 17

Afspelen van de iPad 17

06 Disc-weergave

Afspelen van discs of bestanden 18

Geavanceerde weergave van een CD of MP3/

WMA-disc 19

Direct opzoeken van een fragment 19

Herhaalde weergave 19

Willekeurige weergave 19

Geprogrammeerde weergave (CD of MP3/WMA) .... 20

Informatie over het downloaden van MP3/WMA ..... 20

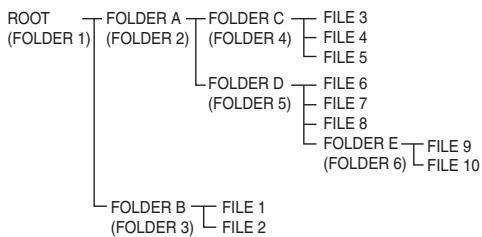

Volgorde van de mapweergave 20

De map kiezen die moet worden afgespeeld ..... 21

Wijzig de displayinhoud 21

07 USB-weergave

Afspelen van USB-opslagapparaten 22

Herhaalde weergave 22

Willekeurige weergave 22

De map kiezen die moet worden afgespeeld ..... 23

Wijzigen van de displayinhoud.... 23

Afspelen in de gewenste volgorde

(Programma-weergave) 23

08 Gebruik van de tuner

Luisteren naar de radiouitzendingen 24

Afstemmen.... 24

Voorkeurzenders opslaan 24

Instellen van een voorkeurzender 25

Aftasten van de voorkeuzezenders.... 25

Wissen van het gehele ingestelde geheugen ..... 25

Gebruiken van het Radio Data Systeem (RDS) ..... 25

Een inleiding tot RDS 25

Naar RDS-programma's zoeken.... 25

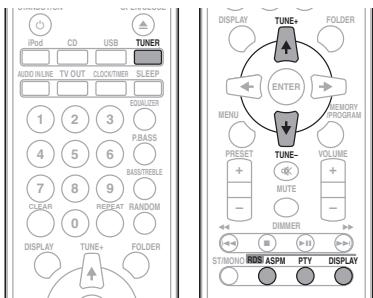

Via RDS verzorgde informatie 26

Auto Station Program Memory (ASPM) gebruiken ... 26

Opmerkingen aangaande het gebruik van RDS..... 26

09 Overige aansluitingen

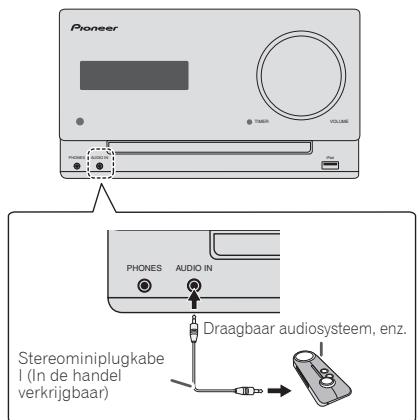

Aansluiten van extra apparatuur 27

10 Aanvullende informatie

Problemen oplossen 28

Afspeelbare schijven en indelingen 30

Omtrent kopieerbeveiligde CD's 30

Geschikte audiobestandsformaten 30

Let op tijdens het gebruik 30

Wanneer het apparaat wordt verplaatst 30

Plaats van installatie 30

Plaats nooit een voorwerp bovenop het apparaat .... 31

Over condensvocht 31

Reiniging van het product 31

Reinigen van het disc-lensje.... 31

Behandeling van discs 31

Bewaren 31

Reiniging van schijven 31

Informatie over schijven met speciale vormen ..... 32

Gegevens over de iPod/iPhone/iPad 32

Alle instellingen in op beginstand terugzetten ..... 32

Specificaties 33

Hoofdstuk 1:

Voordat u begint

Inhoud van de doos

Controleer of de volgende onderdelen zich bij opening in de doos bevinden.

• Afstandsbediening
• Netsnoer
  • AM-antennekabel
  • FM-draadantenne
  • AAA-batterijen (R03) x 2
• Antislipschijfjes x 8
• iPad-houder
• Garantiebewijs
  • Handleiding (dit document)

Aanbrengen van de batterijen in de afstandsbediening

1 Open het achterdekseltje en plaats de batterijen zoals hieronder is afgebeeld.

2 Sluit het achterdekseltje.

• Gebruik geen andere dan de voorgeschreven batterijen. Gebruik ook nooit een oude en een nieuwe batterij tegelijk.
• Leg de batterijen in de juiste richting in de afstandsbediening, zoals aangegeven door de polariteitstekens (⊕ en ⊖).

• Probeer niet om de batterijen open te maken, verhit ze niet en gooi ze niet in open vuur of water.

• Batterijen kunnen verschillende voltages hebben, ook als ze van hetzelfde formaat zijn. Gebruik geen verschillende soorten batterijen door elkaar.

• Verwijder de batterijen als u de afstandsbediening voorlopig (een maand of langer) niet meer gebruikt, om schade door eventuele batterijlekkage te voorkomen. Als er batterijvloeistof is gelekt, veegt u de binnenkant van het batterijvak dan zorgvuldig schoon, voordat u nieuwe batterijen plaatst. Als een batterij lek is en de vloeistof komt op uw huid, wast u het er grondig af met volop water.
• Gebruikte batterijen dienen met inachtneming van de regelgeving of milieuwetgeving van de overheid in uw land/zone van de hand te worden gedaan.
  Batterijen mogen niet in direct zonlicht of op een erg warme plaats, zoals in de buurt van een verwarming of in een auto die in de zon staat, gebruikt of opgeborgen worden. Batterijen kunnen hierdoor gaan lekken, oververhitten, exploderen of in brand vliegen. Bovendien vermindert dit de levensduur of prestatie van de batterijen.

• WAARSCHUWING

Gebruik van de afstandsbediening

De afstandsbediening heeft een bereik van ongeveer 7 m bij een hoek van ongeveer 30° vanaf de afstandsbedieningssensor.

Wanneer u de afstandsbediening gebruikt, houd dan rekening met het volgende:

• Zorg ervoor dat zich geen obstakels tussen de afstandsbediening en de sensor op het apparaat bevinden.
• De afstandsbediening werkt mogelijk niet goed als sterk zonlicht of TL-licht op de afstandsbedieningssensor valt.
• Afstandsbedieningen van andere apparatuur kunnen storing veroorzaken. Vermijd het gebruik van afstandsbedieningen voor apparatuur die in de buurt van dit apparaat is opgesteld.
• Vervang de batterijen wanneer het bereik van de afstandsbediening aanzienlijk korter is geworden.

Hoofdstuk 2:

Overzicht van de bedieningstoetsen

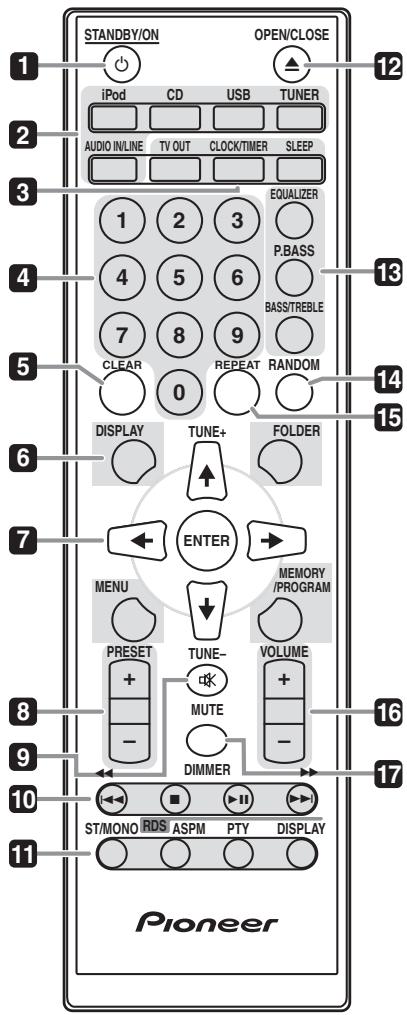

Afstandsbediening

STANDBY/ON OPEN/CLOSE iPod CD USB TUNER AUDIO IN/LINE TV OUT CLOCK/TIMER SLEEP EQUALIZER P.BASS BASS/TREBLE 1 2 3 4 5 6 7 8 9 CLEAR REPEAT RANDOM 0 DISPLAY TUNE+ FOLDER ENTER MENU MEMORY /PROGRAM PRESET TUNE- VOLUME MUTE - DIMMER ST/MONO RDS ASPM PTY DISPLAY Pioneer

1 ⏻ STANDBY/ON

Schakelen tussen ruststand en aan (bladzijde 18).

2 Ingangsfunctieknoppen

Gebruik deze toets om de ingangsbron van deze receiver te selecteren (bladzijde 18).

3 Bedieningstoetsen CD-receiver TV OUT

De video van de iPod/iPhone op On/Off zetten.

CLOCK/TIMER

Gebruik deze toets om de klok in te stellen en ook om de timers in te stellen en te controleren (bladzijde 12).

SLEEP

Zie De slaaptimer gebruiken op bladzijde 14.

4 Nummertoetsen (0 tot 9)

Gebruiken om het nummer in te voeren (bladzijde 19).

5 CLEAR

Gebruiken om geprogrammeerd afspelen te annuleren (bladzijde 20).

6 Bedieningstoetsen CD-receiver DISPLAY

Indrukken om de display te wijzigen voor songs die via de CD of USB worden afgespeeld (bladzijde 21).

FOLDER

Gebruiken om de map van de MP3/WMA-schijf of het USB-apparaat voor massaopslag te selecteren (bladzijde 20).

MENU

Gebruiken voor toegang tot het menu.

MEMORY/PROGRAM

Gebruiken voor geheugenopslag of programmeren van de MP3/WMA-schijf (bladzijde 20).

7 ↑/↓/←/→ (TUNE +/-), ENTER

Gebruiken om de systeeminstellingen en modi te selecteren en daartussen te wisselen, en om acties te bevestigen.

TUNE +/- kan worden gebruikt om radiofrequenties te zoeken (bladzijde 24).

8 PRESET-bedieningsfuncties

Hiermee selecteert u de voorkeurzenders (bladzijde 24).

9 MUTE

Hiermee zet u het geluid aan en uit (bladzijde 12).

10 Weergavebedieningstoetsen

Gebruiken om elke functie te bedienen nadat u deze heeft geselecteerd via de invoerfunctietoetsen (bladzijde 18).

11 Tuner-bedieningsfuncties ST/MONO

Gebruiken om van geluidsmodus te wisselen tussen stereo en monaural (bladzijde 24).

RDS ASPM

RDS Auto station gebruiken om te zoeken naar stations voor geheugenopslag (bladzijde 25).

RDS PTY

Hiermee zoekt u naar RDS-programmatypes (bladzijde 25).

RDS DISPLAY

Indrukken om de RDS-display voor de informatiemodus te wijzigen (bladzijde 25).

12 OPEN/CLOSE

Gebruiken om de schijflade te openen of te sluiten (bladzijde 18).

13 Bedieningstoetsen voor het geluid

De geluidskwaliteit afstellen (bladzijde 13).

14 RANDOM

Indrukken om de willekeurige afspeelvolgorde (Random Play) in te stellen vanaf een CD, iPod of USB (bladzijde 19).

15 REPEAT

Indrukken om herhaald afspelen (Repeat Play) in te stellen vanaf een CD, iPod of USB (bladzijde 19).

16 Volume-bedieningsfuncties

Gebruik deze toetsen om het volume in te stellen (bladzijde 12).

17 DIMMER

Dimt of maakt het display helderder. De helderheid kan in vier stappen worden geregeld (bladzijde 12).

Luidsprekersysteem

1 Tweeter
2 Woofer
3 Bassreflexkanaal

Belangrijk

De speakergrille kan niet worden verwijderd.

Bevestiging van de antislipkussentjes

Bevestig de meegeleverde antislipkussentjes aan de onderzijde van de speakers.

De speaker staat gewoonlijk rechtop.

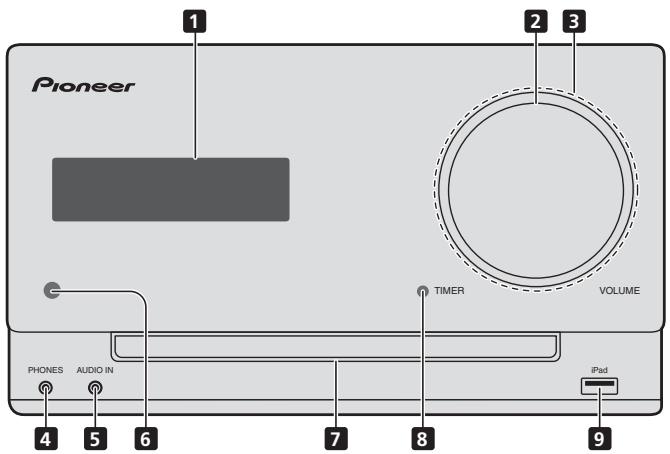

Voorpaneel

Pioneer 1 2 3 VOLUME TIMER PHONES AUDIO IN 4 5 6 7 8 9 iPad

1 Hoofddisplay

2 Volumeregeling

Gebruik deze toetsen om het volume in te stellen (bladzijde 12).

3 Verlichting van het volume

Gaat branden wanneer het apparaat wordt ingeschakeld.

4 Hoofdtelefoonaansluiting

Sluit hierop een hoofdtelefoon aan. Wanneer een hoofdtelefoon is aangesloten, wordt er geen geluid weergegeven via de luidsprekers.

5 AUDIO IN-contact

Gebruiken voor aansluiting van een extra component via een stereo-ministekerkabel (bladzijde 27).

6 Afstandsbedieningssensor

Hier komen de signalen van de afstandsbediening binnen.

7 Schijven

Plaats de schijf met de label aan de bovenzijde (bladzijde 18).

8 TIMER indicator

Gaat branden als de receiver met de timerinstelling wordt uitgeschakeld

9 USB-aansluiting

Gebruiken voor aansluiting van uw USB-apparaat voor massaopslag of om Apple iPod/iPhone/iPad als audiobron te gebruiken (bladzijde 22).

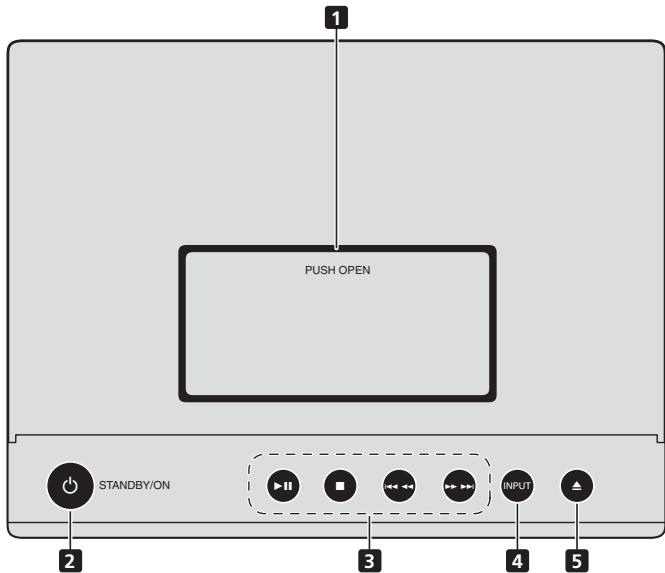

Bovenpaneel

1 PUSH OPEN STANDBY/ON 2 3 4 5

1 iPod/iPhone aansluiting

Druk op PUSH OPEN om de iPod/iPhone aan te sluiten (bladzijde 15).

2 ⏻ STANDBY/ON

Schakelt tussen ruststand en aan (bladzijde 18).

3 Weergavebedieningstoetsen

Via deze toetsen kan de gewenste track of het bestand dat moet worden afgespeeld worden geselecteerd. Gebruiken om de weergave stop te zetten. Hiermee wordt de weergave stopgezet of hervat vanaf het onderbroken punt.

4 INPUT

Selecteren van de ingangsbron.

5 Schijflade OPEN/CLOSE-toets

Gebruiken om de schijflade te openen of te sluiten (bladzijde 18).

Hoofdstuk 3:

Aansluitingen

WAARSCHUWING

• Zorg er te allen tijde voor dat het apparaat is uitgeschakeld en verwijder het netsnoer van het stopcontact als u aansluitingen doet of wijzigt.
• Sluit het netsnoer aan nadat alle aansluitingen tussen de diverse apparaten zijn voltooid.

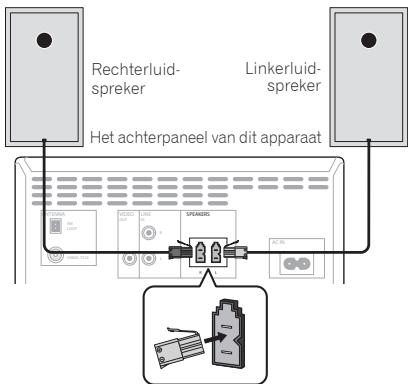

Aansluiten van de luidsprekers

Steek de speakerdraad in de speakerconnector aan de achterzijde van de receiver om de draad aan te sluiten.

WAARSCHUWING

• Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt.
• Sluit geen andere luidsprekers aan dan die bij dit systeem worden geleverd.
• Sluit de bijgeleverde luidsprekers niet op een andere versterker aan dan die bij dit systeem wordt geleverd. Aansluiten op een andere versterker kan resulteren in een defect of brand.
• De speakers mogen niet aan de wand of aan het plafond worden bevestigd. Het apparaat kan vallen en letsel veroorzaken.
• Deze speakers zijn magnetisch afgeschermd. Afhankelijk van de plaats van installatie, ontstaat er kleurvervorming als het speakersysteem dichtbij het scherm van een televisie wordt geplaatst. Als dit zich

voordoet, moet de televisie worden uitgezet en weer na 15 tot 30 minuten aangezet. Als dit probleem zich blijft voordoen, moet het speakersysteem verder van de televisie af worden geplaatst.

Aansluiting van een televisie

- Wanneer een iPod/iPhone op dit apparaat wordt aangesloten, komt de instelling voor de TV-uitgang van de iPod/iPhone automatisch op 'ON' te staan.

Opmerking

• Bij sommige iPods is het mogelijk om de instelling van de TV-uitgang te wijzigen terwijl deze is aangesloten.
• Wanneer de iPod/iPhone losgekoppeld wordt van dit apparaat, wordt de instelling voor de TV-uitgang van de iPod/iPhone in de oorspronkelijke toestand teruggezet.

Het achterpaneel van dit apparaat Videokabel (In de handel verkrijgbaar) TV Geel Naar het aansluitpunt van de video-ingang

Antennes aansluiten

Sluit de AM-raamantenne en de FM-draadantenne aan zoals hieronder getoond. Om de ontvangst en de geluidskwaliteit te verbeteren, kunt u buitenantennes aansluiten (zie Buitenantennes gebruiken hieronder).

afb. a afb. b 2 4 ANTENNA AM LOOP FM UNBAL 75 Ω 1 3

1 Sluit de AM-antennebedrading aan.

Houd de connector voor de aansluiting vast.

2 Bevestig de AM-raamantenne aan de bevestigde houder.

Om de houder aan de antenne te bevestigen, buigt u de houder in de richting van de pijl (afb. a), vervolgens klemt u de raamantenne in de houder (afb. b).

3 Plaats de AM-antenne op een vlakke ondergrond en in een richting waarbij de ontvangst optimaal is.

4 Sluit de FM-draadantenne aan op de FM-antenne-aansluiting.

Voor optimale resultaten rolt u de FM-antenne volledig af en bevestigt u deze aan een wand of een deurkozijn. Niet los ophangen of opgerold laten.

Buitenantennes gebruiken

Om de FM-ontvangst te verbeteren

Gebruik een PAL-connector (niet meegeleverd) om een externe FM-antenne aan te sluiten.

Eenkliks PAL- steker 75 Ω coaxiale kabel ANTENNA FM UNBAL 75 Ω

Insteken

Schakel het apparaat uit en verwijder het netsnoer van het wandcontact voordat u apparatuur aansluit of aansluitingen wijzigt.

Nadat alle aansluitingen zijn voltooid, kunt u het apparaat op een stopcontact aansluiten.

Het achterpaneel van dit apparaat

VIDEO LINE SWEKERS R L R AC 80 Naar stopcontact Netsnoer

WAARSCHUWING

• Gebruik uitsluitend het netsnoer dat bij dit apparaat is meegeleverd.
• Gebruik het netsnoer uitsluitend voor het doel dat hieronder staat beschreven.

Hoofdstuk 4:

Aan de slag

Het apparaat inschakelen

Druk op de toets ⏻ STANDBY/ON om het apparaat in te schakelen.

Na gebruik:

Druk op de toets Ⓧ STANDBY/ON om het apparaat op stand-by te zetten.

Opmerking

- Als een iPod/iPhone/iPad is aangesloten, gaat het apparaat terwijl het op stand-by staat over op de laadmodus.

Instellen van de klok

STANDBYION OPEN/CLOSE iPod CD USB TUNER AUDIO INLINE TV OUT CLOCK/TIME SLEEP 1 2 3 EQUALizer DISPLAY TUNE+ FOLDER ENTER MENU MEMORY PROGRAM PRESET TUNE- VOLUME

1 Druk op ⏻ STANDBY/ON om het apparaat in te schakelen.
2 Druk op CLOCK/TIMER op de afstandsbediening.

"CLOCK" wordt op het hoofddisplay aangegeven.

3 Druk op ENTER.
4 Druk op / om de dag in te stellen, en druk daarna op ENTER.
5 Druk op / om het uur in te stellen, en druk daarna op ENTER.
6 Druk op / om de minuut in te stellen, en druk daarna op ENTER om te bevestigen.
7 Druk op ENTER.

Bevestigen van het tijddisplay:

Druk op CLOCK/TIMER. De tijdsaanduiding zal circa 10 seconden worden getoond.

Gelijk zetten van de klok:

Voer "Instellen van de tijd" vanaf stap 1 uit.

Opmerking

- Wanneer stroomvoorziening is weergegeven nadat het apparaat weer is ingestoken of door vermogensuitval, stel de klok in opnieuw.

Algemene bediening

Ingangsfunctie

Als INPUT op het hoofdsysteem wordt ingedrukt, gaat de huidige functie over op een andere modus. Druk herhaaldelijk op INPUT om de gewenste functie te kiezen.

Helderheid van de display regelen

Druk op DIMMER om de helderheid van de display te dimmen. De helderheid kan in vier stappen worden geregeld.

Automatische begininstelling van het volume

Als u het hoofdsysteem uit- en inschakelt terwijl het volume op 17 of hoger staat, dan begint het volume bij 16 en gaat over naar het laatste ingestelde niveau.

Volumeregeling

Draai de volumeknop naar VOLUME (op het hoofdapparaat) of druk op VOLUME +/- (op de afstandsbediening) als u het volume wilt laten toenemen of afnemen.

WAARSCHUWING

- Het geluidsniveau bij een bepaald ingesteld volume, hangt af van het prestatievermogen van de luidspreker, van de locatie en van verschillende andere factoren. Het dient aanbeveling om u niet aan een te hoog geluidsvolume bloot te stellen. Zet niet het volume voluit wanneer u het toestel aanzet. Luister naar muziek op een gematigde geluidssterkte. Excessieve geluidsdruk uit oor- en hoofdtelefoons kan gehoorverlies veroorzaken.

Muting

Het volume wordt tijdelijk gedempt als MUTE op de afstandsbediening wordt ingedrukt. Druk opnieuw op deze toets, om het geluidsvolume te herstellen.

Geluidsbediening

Equalizer

Als de EQUALIZER wordt ingedrukt, wordt de huidige modusinstelling getoond. Om de modus te wijzigen, drukt u herhaaldelijk op EQUALIZER totdat de gewenste geluidsmodus verschijnt.

P.bass-bediening

Als het apparaat voor het eerst wordt ingeschakeld, wordt de P.Bass-modus weergegeven welke de basfrequenties versterkt. Druk op P.BASS van de afstandsbediening om de P.bass-modus uit te schakelen.

Bass/treble-bediening

Druk op BASS/TREBLE, en druk daarna op / om het basniveau of de hoge tonen te regelen.

Opmerking

Gelijktijdige bediening van EQUALIZER, P.BASS en BASS/TREBLE is niet mogelijk. Van deze drie functies werkt alleen de functie die u hebt geselecteerd.

Als u één van de drie functies selecteert, worden de functies die niet zijn geselecteerd als volgt ingesteld.

1 Als u de instellingen van P.BASS (ON/OFF) wijzigt.

• EQUALIZER : FLAT
• BASS/TREBLE : BASS=0, TREBLE=0

2 Als u de instellingen van EQUALIZER wijzigt.

• P.BASS : OFF
• BASS/TREBLE : BASS=0, TREBLE=0

3 Als u de instellingen van BASS/TREBLE wijzigt.

• P.BASS : OFF
• EQUALIZER : FLAT

De wekkerfunctie instellen

Gebruiken om de bestaande timerinstelling te wijzigen of om een nieuwe timer in te stellen.

1 Druk op ⏻ STANDBY/ON om het apparaat in te schakelen.
2 Houd CLOCK/TIMER ingedrukt.
3 Druk op / om "ONCE" of "DAILY" te selecteren, en druk daarna op ENTER.

ONCE – De éénmalige timerweergave werkt slechts één keer op de ingestelde tijd.

DAILY – Daily Timer Play werkt op dezelfde vooraf ingestelde tijd en dagen van de week.

4 Druk op / om "TIMER SET" te selecteren, en druk daarna op ENTER.
5 Druk op / om de weergavebron voor de timer te selecteren, en druk daarna op ENTER.

- CD, FM, AM, USB/IPOD, IPOD, AUDIO IN en LINE kunnen als afspeelbron worden gebruikt

6 Druk op / om de timerdag te selecteren, en druk daarna op ENTER.
7 Druk op / om het uur in te stellen, en druk daarna op ENTER.
8 Druk op / om de minuut te selecteren, en druk daarna op ENTER.

- Stel de stoptijd in zoals in stappen 7 en 8 hierboven.

9 Druk voor instelling van het volume op VOLUME +/-, en druk daarna op ENTER.
10 Druk op ⏻ STANDBY/ON om op stand-by over te schakelen.
• De TIMER-indicator gaat branden.

Activeren van de wekkerfunctie

Deze kan worden gebruikt om een bestaande timerinstelling opnieuw te gebruiken.

1 En ook stappen 1 tot 3 bij "Instellen van de wekkerfunctie".
2 Druk op / om "TIMER ON" te selecteren en druk dan op ENTER.

Uitschakelen van de wekkertimer

Deze kan worden gebruikt om de timerinstelling uit te schakelen.

1 En ook stappen 1 tot 3 bij "Instellen van de wekkerfunctie".
2 Druk op / om "TIMER OFF" te selecteren en druk dan op ENTER.

Gebruik van de wekkerfunctie

1 Druk op ⏻ STANDBY/ON om het apparaat uit te schakelen.
2 Bij het bereiken van de wektijd wordt het apparaat automatisch ingeschakeld en begint de weergave van de geselecteerde ingangsbron.

Opmerking

• Als de iPod/iPhone/iPad niet op dit apparaat is aangesloten of als er geen disc is geplaatst wanneer de wektijd wordt bereikt, zal het apparaat worden ingeschakeld maar wordt er geen muziek afgespeeld.
• Het is mogelijk dat sommige discs niet automatisch worden afgespeeld wanneer de wektijd wordt bereikt.
• Neem bij het instellen van de tijd één of meerdere minuten tussen de start- en eindtijd.

De slaaptimer gebruiken

De inslaaptimer schakelt het apparaat uit zodat u zonder zorgen in slaap kunt vallen.

1 Druk enkele malen op SLEEP om de tijd te kiezen waarna het apparaat moet worden uitgeschakeld.

U kunt 5 minuten, 15 minuten, 30 minuten, 60 minuten, 90 minuten, 120 minuten, 150 minuten, 180 minuten of Uit (inslaaptimer uitgeschakeld) instellen. De nieuw ingestelde waarde wordt voor 3 seconden aangegeven waarna de instelling is voltooid.

Opmerking

- De inslaaptimer kan worden ingesteld door op SLEEP te drukken terwijl de resterende tijd wordt aangegeven.

Gebruik van hoofdtelefoons

Aansluiting op de stekerplug van de hoofdtelefoon.

Wanneer een hoofdtelefoon is aangesloten, wordt er geen geluid weergegeven via de luidsprekers.

Pioneer TAXR VOLUME Pin 100000 100000 2.5V

• Draai het volume niet op volle sterkte, wanneer u het apparaat inschakelt en luister naar muziek bij matige geluidsniveaus. Excessieve geluidsdruk uit oor- en hoofdtelefoons kan gehoorverlies veroorzaken.
• Zet het volume laag voor u de hoofdtelefoon aansluit of uit het toestel haalt.
• Let er op dat de gebruikte hoofdtelefoon een 3,5 mm diameter stekker heeft en een impedantie tussen de 16 en 50 Ohm. De aanbevolen impedantie is 32 Ohm.
• Er is geen geluid hoorbaar vanuit de iPod/iPhone/iPad via de hoofdtelefoons die op het apparaat zijn aangesloten. "HP MUTE" verschijnt op de display als de hoofdtelefoons worden aangesloten wanneer de iPod/ iPhone/iPad-functie is geselecteerd.

Hoofdstuk 5:

Weergave iPod/iPhone/iPad

Door enkel uw iPod/iPhone/iPad op dit apparaat aan te sluiten, kunt u genieten van topkwaliteit geluid van uw iPod/iPhone/iPad. Dit systeem kan tevens op een televisie worden aangesloten, zodat u beelden van uw iPod/iPhone kunt bekijken. De weergave voor muziek van de iPod/iPhone/iPad kan via dit apparaat of via de iPod/iPhone/iPad zelf worden ingesteld.

- Zie bladzijde 10 voor aansluiting op een televisie.

Welke iPod/iPhone/iPad-modellen worden ondersteund

Hieronder ziet u de iPod/iPhone/iPad modellen die met dit apparaat kunnen worden gebruikt.

- Videobeelden via de iPod/iPhone zijn slechts compatible wanneer de iPod/iPhone op de dockconnector is aangesloten.

iPod/iPhone/iPad	Dockconnector (audio/video)	USB-aansluitpunt (alleen audio)
iPod nano 3G/4G/5G/6G*	√	√
iPod nano 7G	—	√
iPod touch 1G/2G/3G/4G	√	√
iPod touch 5G/	—	√
iPhone	√	√
iPhone 3G	√	√
iPhone 3GS	√	√
iPhone 4	√	√
iPhone 4S	√	√
iPhone 5	—	√
iPad mini	—	√
iPad	—	√
iPad 2	—	√
iPad 3G/4G	—	√

* iPod nano 6G ondersteunt alleen audio.

Opmerking

• Pioneer kan niet garanderen dat dit apparaat werkt met andere iPod/iPhone/iPad modellen dan die hieronder zijn aangegeven.

• Het is echter mogelijk dat bij sommige modellen of softwareversies bepaalde functies niet beschikbaar zijn.

• iPod/iPhone/iPad is gelicentieerd voor reproductie van materiaal waarop geen auteursrechten rusten of materiaal waarvoor de gebruiker het recht heeft om dit te reproduceren.

• Voorzieningen zoals de equalizer kunnen niet met dit systeem worden bediend en wij raden u aan de equalizer uit te schakelen voordat u de aansluitingen doet.
• Pioneer kan onder geen enkele omstandigheid aansprakelijk worden gesteld voor direct of indirect verlies als gevolg van beschadiging of verlies van opgenomen materiaal dat het resultaat is van een defect van de iPod/iPhone/iPad.
• Raadpleeg de gebruiksaanwijzing van de iPod/iPhone/iPad voor instructies over het gebruik van de iPod/iPhone/iPad.
• Dit systeem is ontwikkeld en getest voor de softwareversie van iPod/iPhone/iPad, zoals vermeld op de website van Pioneer (http://pioneer.jp/homeav/support/ios/eu/).
• Installatie op uw iPod/iPhone/iPad van andere softwareversies dan de versies die staan vermeld op de website van Pioneer, kan mogelijk leiden tot incompatibiliteit met dit systeem.
• Dit apparaat kan niet worden gebruikt voor het opnemen van CD's, radio-uitzendingen of ander materiaal van een iPod/iPhone/iPad.

Aansluiten van uw iPod/iPhone/iPad

WAARSCHUWING

• Gebruik geen adapter die op de iPod/iPhone-connector van het apparaat in een Lightning-connector kan worden omgezet om een iPod/iPhone/iPad aan te sluiten.
  Daardoor kan een storing ontstaan / kan de connector beschadigd raken.
  Sluit deze apparaten met Lightning-connector aan op de USB-poort aan de voorzijde van het systeem. iPhone 5, iPad (4de generatie), iPad mini, iPod touch (5de generatie), iPod nano (7de generatie)
• Bij het aansluiten van een iPod/iPhone apparaat moet u altijd de dock-adapter gebruiken die bij uw iPod/iPhone apparaat wordt geleverd of een los verkrijgbare adapter die voor uw iPod/iPhone is ontworpen. De iPod/iPhone kan niet zonder dock-adapter worden aangesloten; wanneer u probeert om een iPod/iPhone zonder dock-adapter aan te sluiten, kan dit resulteren in beschadigingen of een defect.
• Bij dit apparaat is geen universele dockadapter voor de iPod/iPhone meegeleverd.

Belangrijk

- Als u het beschermdeksel van een in de handel verkrijgbare iPod/iPhone/iPad aanbrengt, kan de iPod/iPhone/iPad mogelijk niet op dit systeem worden aangesloten.

Aansluiting van de iPod/iPhone op het bovenpaneel

1 Druk op PUSH OPEN.

2 Open de iPod/iPhone aansluitpoort.

3 Aansluiting van de iPod/iPhone.

- Sluit de connectorpoort van de iPod/iPhone stevig als de iPod/iPhone niet op het systeem is aangesloten.

Aansluiten van de iPod/iPhone/iPad op de meegeleverde houder

1 Sluit de kabel van de iPod/iPhone/iPad op het systeem aan.
2 Leid het snoer van de iPod/iPhone/iPad door de onderzijde van de houder en sluit deze aan op de iPod/iPhone/iPad.

3 Opstelling voor plaatsing van de iPod/iPhone/iPad op de houder.

Bekijken van iPod/iPhone-beelden op uw televisie

Sluit de iPod/iPhone via een videokabel op de televisie aan om videobeelden van de iPod/iPhone te bekijken. Wanneer een iPod/iPhone op dit apparaat wordt aangesloten, komt de instelling voor de TV-uitgang van de iPod/iPhone automatisch op 'ON' te staan.

WAARSCHUWING

- Voordat u aansluitingen maakt of wijzigt, zet u het apparaat uit en haalt u de stekker van het netsnoer uit het stopcontact. U steekt de stekker pas weer in het stopcontact als u alle apparatuur hebt aangesloten.

Opmerking

• Raadpleeg de gebruiksaanwijzing van de iPod/iPhone voor instructies over het gebruik van de iPod/iPhone.
• Bij sommige iPod's kan de instelling voor de TV-uitgang worden veranderd terwijl de apparatuur is aangesloten.
• Wanneer de iPod/iPhone losgekoppeld wordt van dit apparaat, wordt de instelling voor de TV-uitgang van de iPod/iPhone in de oorspronkelijke toestand teruggezet.

Afspelen van de iPod/iPhone

1 Aansluiting van de iPod/iPhone.

- Als een iPod/iPhone wordt aangesloten terwijl dit apparaat ingeschakeld is, zal de weergave van de iPod/iPhone niet beginnen.

2 Druk op iPod of USB als ingangsbron.

"IPOD" of "USB/IPOD" verschijnt op de hoofddisplay.

3 Zodra het apparaat de iPod/iPhone heeft herkend, wordt deze automatisch afgespeeld.

• De beschikbare weergavebediening van de iPod/iPhone van dit apparaat is ▶II, I◀◀ ◀◀, ▶▶ ▶▶I.
• In de volgende gevallen moet u uw iPod/iPhone rechtstreeks bedienen:

- Zoeken van een bestand op naam van de artiest of op genre.

- Afspelen in de modus Repeat of Random.

- Bekijken van beelden die in de iPod/iPhone van uw televisie zijn opgeslagen.

Afspelen van de iPad

1 Aansluiting van uw iPad.

- Als een iPad is aangesloten terwijl dit systeem is ingeschakeld, wordt de iPad niet afgespeeld.

2 Druk op USB als de ingangsbron.

"USB/IPOD" wordt op het hoofddisplay aangegeven.

3 Zodra het apparaat de iPod/iPhone heeft herkend, wordt deze automatisch afgespeeld.

- De beschikbare weergavebediening voor de iPad van dit systeem is ▶II, I◀◀ ◀◀, ▶▶ ▶▶I.

• Bedien uw iPad in het volgende geval rechtstreeks:
• Zoeken van een bestand op naam van de artiest of op genre.
• Afspelen in de modus Repeat of Random.

WAARSCHUWING

- Wanneer uw iPod/iPhone/iPad op dit apparaat is aangesloten en u de iPod/iPhone/iPad rechtstreeks wilt bedienen, moet u de iPod/iPhone/iPad met uw andere hand goed vasthouden om een defect als gevolg van een verkeerd contact te voorkomen.

Opmerking

• Raadpleeg de gebruiksaanwijzing van de iPod/iPhone/iPad voor instructies over het gebruik van de iPod/iPhone/iPad.
• De iPod/iPhone/iPad wordt opgeladen wanneer de iPod/iPhone/iPad op dit apparaat is aangesloten. (Deze functie wordt tevens in stand-by ondersteund.)
• Als de ingang van iPod op een andere functie wordt ingesteld, dan wordt de weergave van de iPod/iPhone/iPad tijdelijk stopgezet.

Belangrijk

Als dit apparaat uw iPod/iPhone/iPad niet kan weergeven, voer dan de volgende controles uit:

• Controleer of de iPod/iPhone/iPad door dit apparaat wordt ondersteund.
• Sluit de iPod/iPhone/iPad opnieuw op het apparaat aan. Als dit niet werkt, probeer dan om de iPod/iPhone/iPad te resetten.
• Controleer of de software van de iPod/iPhone/iPad door dit apparaat wordt ondersteund.

Controleer de volgende onderdelen als de iPod/iPhone/iPad niet kan worden bediend:

• Is de iPod/iPhone/iPad op de juiste wijze aangesloten? Sluit de iPod/iPhone/iPad opnieuw op het apparaat aan.
• Blijft de iPod/iPhone/iPad hangen? Probeer de iPod/iPhone/iPad te resetten en sluit deze opnieuw op het apparaat aan.

Hoofdstuk 6:

Disc-weergave

Dit systeem kan een standaard CD, CD-R/RW in CD-formaat en CD-R/RW met MP3- of WMA-bestanden afspelen, maar kan deze niet opnemen. Bepaalde audio CD-R en CD-RW discs kunnen vanwege de status van de disc of opname-apparatuur niet worden afgespeeld.

MP3:

MP3 is een compressieformaat. De afkorting staat voor MPEG Audio Layer 3. MP3 is een soort audiocodering voortkomend uit een aanzienlijke compressie van de oorspronkelijke audiobron met zeer weinig verlies van de geluidskwaliteit.

• Dit systeem ondersteunt MPEG-1/2 audiolaag 3 (samplingsnelheid: 8 kHz tot 48 kHz; bitsnelheid: 64 kbps tot 384 kbps).
• Tijdens weergave van een VBR bestand verschilt de tijdteller op het display mogelijk van de werkelijke weergavetijd.

WMA:

WMA-bestanden (Windows Media Audio) zijn Advanced System Format-bestanden met geluidsbestanden die via Windows Media Audio-codec zijn gecomprimeerd. WMA is door Microsoft ontwikkeld als een bestand met geluidsindeling voor Windows Media Player.

• WMA wordt door dit systeem ondersteund (samplingsnelheden: 32 kHz/44,1 kHz/48 kHz; bitsnelheden: 64 kbps tot 320 kbps).
• Tijdens weergave van een VBR bestand verschilt de tijdteller op het display mogelijk van de werkelijke weergavetijd.

Afspelen van discs of bestanden

1 Druk op ⏻ STANDBY/ON om het apparaat in te schakelen.
2 Druk op CD van de afstandsbediening of druk herhaaldelijk op INPUT van het hoofdapparaat om de CD-ingang te selecteren.
3 Druk op ▲ OPEN/CLOSE om de schijflade te openen.
4 Plaats de schijf in de lade met de label aan de bovenzijde.

5 Druk op ▲ OPEN/CLOSE om de schijflade te openen.

6 Druk op ▶II om de weergave te starten.

Nadat het laatste nummer op de disc is afgespeeld zal het toestel automatisch stoppen.

⚠ WAARSCHUWING

• Plaats niet twee discs in één disclade.
• Speel geen discs af met speciale vormen (hart, achthoekig, enz.) Dit kan storingen veroorzaken.
  • Druk niet op de CD-lade terwijl deze beweegt.
• Wanneer de spanning wordt onderbroken met de lade geopend moet u wachten totdat er weer spanning wordt geleverd.
• Plaats 8 cm discs beslist in het midden van de disclade.

Opmerking

• Vanwege de structuur van de discinformatie, duurt het aflezen van een MP3/WMA disc langer dan bij een normale CD (ongeveer 20 tot 90 seconden).
• Als het begin van de eerste track tijdens versneld achteruit spelen is bereikt, gaat het apparaat over op de weergavemodus (alleen voor CD).
• Rewritable multi-sessieschijven waarbij de laatste sessie nog niet is afgesloten, kunnen nog steeds worden afgespeeld.
• Indien een radio of TV de weergave van de CD stoort, dient u het toestel verder van de TV of radio te plaatsen.

Tip

- Als het systeem langer dan 15 minuten niet is bediend terwijl het op CD staat en het geluidsbestand niet is afgespeeld, wordt het apparaat automatisch uitgeschakeld.

Diverse discfuncties

Functie	Hoofd-toestel	Afstandsb ediening	Bediening
Afspelen			Indrukken tijdens de stopfunctie.
Stoppen			Indrukken voor de weergavemodus.
Pauzeren			Indrukken voor de weergavemodus. Druk op ▶II om de weergave vanaf het onderbroken punt te hervatten.
Hoger/lager fragment			Druk tijdens weergave op de stopfunctie.Als u de toets in de stopmodus indrukt, drukt u op ▶II om de gewenste track te starten.
Snel voorwaarts/achterwaarts			Tijdens weergave ingedrukt houden.Laat de toets los om de weergave te hervatten.

Geavanceerde weergave van een CD of MP3/WMA-disc

STAND/BYON iPod CD USB TUNER AUDIO INLINE TV OUT CLOCK/TIME SLEEP 1 2 3 EQUALizer 4 5 6 P.BASS 7 8 9 BASITIBLE CLEAR REPEAT RANDOM 0 DISPLAY TUNE FOLDER

DISPLAY TUNE+ FOLDER ENTER MENU MEMORY PROGRAM PRESET TUNE- VOLUME + - MUTE - - DIMMER STIMONO ASPM PTY DISPLAY

Direct opzoeken van een fragment

Met de cijfertoetsen kunnen de gewenste tracks op de huidige schijf worden afgespeeld.

Gebruik de cijfertoetsen op de afstandsbediening om de gewenste track te selecteren terwijl de geselecteerde schijf wordt afgespeeld.

Opmerking

- Een hoger fragmentnummer dan het aantal fragmenten op de disc kan niet worden gekozen.

Stoppen van de weergave:

Druk op ■.

Herhaalde weergave

In de herhalingsfunctie kan één fragment, alle fragmenten of een geprogrammeerde reeks herhaald worden afgespeeld.

Herhalen van één fragment:

Druk herhaaldelijk op REPEAT totdat "RPT ONE" verschijnt. Druk op ENTER.

Herhaling van alle fragmenten:

Druk herhaaldelijk op REPEAT totdat "RPT ALL" verschijnt. Druk op ENTER.

Herhalen van gewenste fragmenten:

Voer stap 1 tot 5 uit in het onderdeel "Geprogrammeerd afspelen" op de volgende bladzijde en druk daarna herhaaldelijk op REPEAT totdat "RPT ALL" verschijnt. Druk op ENTER.

Annuleren van de herhaalde weergave:

Druk herhaaldelijk op REPEAT totdat "RPT OFF" verschijnt. Druk op ENTER.

Opmerking

• Druk op ■ nadat Repeat Play is uitgevoerd. De disc zal anders doorlopend worden afgespeeld.
• Random Play is niet mogelijk tijdens Repeat Play.

Willekeurige weergave

De tracks op de disc kunnen automatisch in willekeurige volgorde worden afgespeeld.

Willekeurig weergave van alle nummers:

Druk herhaaldelijk op RANDOM totdat "RDM ON" verschijnt. Druk op ENTER.

Annuleren van de willekeurige weergavevolgorde:

Druk herhaaldelijk op RANDOM totdat "RDM OFF" verschijnt. Druk op ENTER.

Opmerking

• Als u op ▶▶▶ I drukt tijdens Random Play, gaat u naar de volgende track die door Random Play wordt geselecteerd. U kunt echter niet naar de vorige track gaan door op ◀◀◀ te drukken. In plaats daarvan zal het begin van het huidige fragment worden opgezocht.
• Bij willekeurige weergave worden de fragmenten automatisch kris-kras door elkaar weergegeven. (De volgorde van de tracks kunnen niet worden geselecteerd.)
• Repeat Play is niet mogelijk tijdens Random Play.

Geprogrammeerde weergave (CD of MP3/WMA)

U kunt maximaal 32 fragmenten voor weergave in de gewenste volgorde kiezen.

1 Druk als het apparaat is stopgezet op MEMORY/PROGRAM van de afstandsbediening voor toegang tot het programmeringsgeheugen.
2 Druk op ◀◀◀ ▶▶◆ of de nummertoetsen van de afstandsbediening om de gewenste tracks te selecteren.
3 Druk op ENTER om de map en het tracknummer te bewaren.
4 Herhaal de stappen 2 – 3 voor verdere mappen/fragmenten. U kunt maximaal 32 fragmenten programmeren.

- Druk op MEMORY/PROGRAM als u de geprogrammeerde tracks wilt controleren.

- Indien u zich heeft vergist, worden de laatste geprogrammeerde tracks gewist door op CLEAR te drukken.

5 Druk op ▶II om de weergave te starten.

Annuleren van de geprogrammeerde weergavefunctie:

Druk tweemaal op ■ van de afstandsbediening om geprogrammeerde tracks afspelen uit te schakelen. In de display verschijnt: "PRG CLR" en de complete geprogrammeerde inhoud wordt gewist.

Toevoegen van tracks aan het programma:

Druk op MEMORY/PROGRAM. Volg daarna stappen 2 - 3 om tracks toe te voegen.

Opmerking

• Wanneer de schijf wordt uitgeworpen, dan wordt het programma automatisch uitgeschakeld.
• Als u op Ⓧ STANDBY/ON drukt om op stand-by over te gaan of de functie van CD in een andere functie te wijzigen, worden de geprogrammeerde selecties gewist.
• Random Play is niet mogelijk tijdens de bediening van de programmering.

Informatie over het downloaden van MP3/WMA

Op het Internet bevinden zich veel muziek-websites, waar u MP3/WMA kunt downloaden. Volg de instructies van de website, hoe u de muziekbestanden kunt downloaden. U kunt deze gedownloade muziekbestanden dan afspelen door ze op een CD-R/RW disc te branden.

- Uw downgeloade liedjes/bestanden zijn alleen maar voor persoonlijk gebruik bestemd. Elk ander gebruik van de liedjes, zonder toestemming van de eigenaar, is illegal.

Volgorde van de mapweergave

Indien de MP3/WMA-bestanden in verschillende mappen zijn opgenomen, dan wordt voor elke map automatisch een nummer vastgelegd.

Deze mappen kunnen via FOLDER op de afstandsbediening worden geselecteerd. Indien zich in de geselecteerde map geen compatibele bestandsformaten bevinden, wordt de map overgeslagen en de volgende map geselecteerd.

Voorbeeld: Hoe wordt het mapnummer vastgelegd, wanneer bestanden in MP3/WMA-formaat worden opgenomen, zoals in de afbeelding hier beneden.

1 De ROOT map wordt als map 1 vastgelegd.
2 Voor directories binnen de hoofddirectory (directory A en directory B), wordt de eerder op de disc opgenomen directory als directory 2 en directory 3 vastgelegd.
3 Voor de mappen in de map A (map C en map D), wordt de map, die als eerste op de disc is opgenomen, als map 4 och map 5 vastgelegd.
4 Map E in map D wordt als map 6 vastgelegd.

- De informatie over de volgorde van de mappen en bestanden die op de disc is opgenomen, is afhankelijk van de schrijfsoftware. Het is mogelijk, dat dit toestel de bestanden niet weergeeft in de door ons verwachte afspeelvolgorde.

- Maximaal 255 mappen en 999 bestanden (inclusief niet-afspeelbare bestanden) kunnen worden gelezen vanaf een schijf met MP3/WMA-bestanden.

De map kiezen die moet worden afgespeeld

Kies de map om af te spelen, en voer de volgende stappen uit.

STANDBYON iPod CD USB TUNER AUDIO INLINE TV OUT CLOCKTIMER SLEEP 1 2 3 EQUALIZER 4 5 6 P.BASS 8 9 BASSTREBE CLEAN 0 REPEAT RANDOM DISPLAY TUNE+ FOLDER

DISPLAY TUNE+ FOLDER ENTER MENU MEMORY PROGRAM PRESSET VOLUME MUTE DIMMER STIMONO ASPM PTY DISPLAY

1 Druk op CD, en laad een MP3-/WMA-schijf.
2 Druk op FOLDER, en druk op ↑/↓ om de gewenste af te spelen map te selecteren.

3 Druk op ENTER.

De weergave begint met het eerste nummer uit de geselecteerde map.

- Druk in geval van stoppen op ↑/↓ en de map kan worden geselecteerd.

Wijzig de displayinhoud

1 Druk op DISPLAY.

Als de titel, artiest en albumnaam naar het bestand zijn geschreven, dan wordt die informatie getoond. (Dit apparaat heeft slechts alfanumerieke tekens. Niet alfanumerieke tekens worden in de “*” getoond.)

Opmerking

• "Copyright protected WMA file" en "Not supported playback file" kunnen niet worden weergegeven. Wordt in dit geval automatisch overgeslagen.
• Het kan voorkomen dat er geen informatie wordt weergegeven.
• Weergave van de titel, artiest en albumnaam wordt alleen voor MP3-bestanden ondersteund.

Hoofdstuk 7:

USB-weergave

Afspelen van USB- opslagapparaten

Het is mogelijk om naar tweekanaals audio te luisteren met behulp van de USB-interface aan de voorzijde van deze receiver.

- Pioneer garandeert niet dat bestanden die op een USB-opslagapparaat zijn opgenomen kunnen worden afgespeeld of dat stroom naar een USB-opslagapparaat kan worden toegevoerd. Bovendien aanvaardt Pioneer geen enkele verantwoordelijkheid voor het verlies van bestanden op USB-geheugenapparaten dat optreedt na het aansluiten op dit apparaat.

1 Druk op USB als de ingangsbron.

"USB/IPOD" wordt op het hoofddisplay aangegeven.

2 Sluit het USB-opslagapparaat aan.

Het aantal mappen of bestanden dat op het aangesloten USB-opslagapparaat is opgeslagen verschijnt automatisch op de hoofddisplay.

• Een USB-hub wordt niet door deze receiver ondersteund.
• Als de iPod/iPhone/iPad wordt aangesloten, begint het systeem met laden.

TIMER VOLUME iPad USB-opslagapparaat (in de handel verkrijgbaar)

3 Zodra het apparaat de iPod/iPhone heeft herkend, druk op ▶II om de weergave te starten.

- Als u overschakelt naar een andere ingangsbron, zorg er dan voor dat eerst de weergave van het USB-geheugen wordt stopgezet.

4 Verwijder het USB-opslagapparaat uit het USB-aansluitpunt.

Schakel het apparaat uit voordat het USB-opslagapparaat wordt verwijderd.

Opmerking

• Het is mogelijk dat dit apparaat een USB-geheugenapparaat niet herkent, de bestanden niet kan afspelen of geen stroom aan het USB-geheugenapparaat kan leveren. Zie Wanneer er een USB-geheugenapparaat is aangesloten op bladzijde 29 voor verdere informatie.
• Wanneer er geen USB-geheugenapparaat wordt weergegeven en dit apparaat langer dan 15 minuten niet wordt bediend, zal de stroom automatisch worden uitgeschakeld.

Herhaalde weergave

In de herhalingsfunctie kan één fragment, alle fragmenten of een geprogrammeerde reeks herhaald worden afgespeeld.

Herhalen van één fragment:

Druk herhaaldelijk op REPEAT totdat "RPT ONE" verschijnt. Druk op ENTER.

Herhaling van alle fragmenten:

Druk herhaaldelijk op REPEAT totdat "RPT ALL" verschijnt. Druk op ENTER.

Herhalen van gewenste fragmenten:

Voer stap 1 tot 5 uit in het onderdeel "Geprogrammeerd afspelen" op de volgende bladzijde en druk daarna herhaaldelijk op REPEAT totdat "RPT ALL" verschijnt. Druk op ENTER.

Annuleren van de herhaalde weergave:

Druk herhaaldelijk op REPEAT totdat "RPT OFF" verschijnt. Druk op ENTER.

Opmerking

• Druk op ■ nadat Repeat Play is uitgevoerd. Anders blijft het bestand van het USB-opslagapparaat doorspelen.
  • Random Play is niet mogelijk tijdens Repeat Play.

Willekeurige weergave

Het bestand van het USB-opslagapparaat kan automatisch in willekeurige volgorde worden afgespeeld.

Willekeurig weergave van alle nummers:

Druk herhaaldelijk op RANDOM totdat "RDM ON" verschijnt. Druk op ENTER.

Annuleren van de willekeurige weergavevolgorde:

Druk herhaaldelijk op RANDOM totdat "RDM OFF" verschijnt. Druk op ENTER.

Opmerking

• Als u op ▶▶▶ I drukt tijdens Random Play, gaat u naar de volgende track die door Random Play wordt geselecteerd. U kunt echter niet naar de vorige track gaan door op ◀◀◀ te drukken. In plaats daarvan zal het begin van het huidige fragment worden opgezocht.
• Bij willekeurige weergave worden de fragmenten automatisch kris-kras door elkaar weergegeven. (De volgorde van de tracks kunnen niet worden geselecteerd.)
• Repeat Play is niet mogelijk tijdens Random Play.

De map kiezen die moet worden afgespeeld

Kies de map om af te spelen, en voer de volgende stappen uit.

1 Druk op USB en sluit het USB-opslagapparaat aan.
2 Druk op FOLDER, en druk op ↑/↓ om de gewenste af te spelen map te selecteren.
3 Druk op ENTER.

De weergave begint met het eerste nummer uit de geselecteerde map.

- Druk in geval van stoppen op ↑/↓ en de map kan worden geselecteerd.

Wijzigen van de displayinhoud

Via dit systeem kan de informatie die op het USB-opslagapparaat is opgenomen worden gewijzigd. Zie Wijzig de displayinhoud op bladzijde 21 voor meer gegevens.

Afspelen in de gewenste volgorde (Programma-weergave)

Via dit systeem kunnen mappen die in het USB-opslagapparaat zijn opgeslagen herhaaldelijk worden afgespeeld. Zie Geprogrammeerde weergave (CD of MP3/WMA) op bladzijde 20 voor verdere informatie.

Hoofdstuk 8:

Gebruik van de tuner

Luisteren naar de radiouitzendingen

Hieronder wordt beschreven hoe u afstemt op FM- en AM-radiozenders met de automatische (zoek) en handmatige (stap) afstemfuncties. Zodra u op een station heeft afgestemd kunt u de frequentie opslaan zodat deze later kan worden opgeroepen. Zie Voorkeurzenders opslaan hieronder voor meer gegevens over deze functie.

STANDBY/ON OPEN/CLOSE iPod CD USB TUNER AUDIO INLINE TV OUT CLOCK/TIME SLEEP EQUALIZER 1 2 3 P.BASS 4 5 6 BASS/TREBLE 7 8 9 CLEAR REPEAT RANDOM 0 DISPLAY TUNE+ FOLDER

DISPLAY FOLDER TUNE+ ENTER MENU MEMORY PROGRAM PRESET VOLUME MUTE DIMMER STIMONO ASPM PTY DISPLAY

Afstemmen

1 Druk op de toets ⏻ STANDBY/ON om het apparaat in te schakelen.
2 Druk herhaaldelijk op TUNER om de gewenste frequentieband (FM of AM) te selecteren.
3 Druk op TUNE +/- van de afstandsbediening om op het gewenste station af te stemmen.

Automatisch afstemmen:

Houd TUNE +/- ingedrukt, het scannen start automatisch en de tuner stopt bij het zendstation dat als eerste wordt ontvangen.

Handmatig afstemmen:

Druk herhaaldelijk op TUNE +/- om op het gewenste station af te stemmen.

Opmerking

• Ingeval van radiostoringen, wordt de automatische tuning automatisch bij dat punt gestopt.
• Automatische tuning slaat stations met een zwak signaal over.

• Druk op ■ om automatische tuning te stoppen.

• Als op een RDS-station (Radio Data System) wordt afgestemd, wordt eerst de frequentie getoond. Tenslotte zal de naam van het station getoond worden.

• Volledig automatische tuning is voor RDS-stations mogelijk via de modus Auto Station Program Memory (ASPM), zie bladzijde 26.

Ontvangen van FM stereo uitzendingen:

- Druk op ST/MONO om de stereomodus te selecteren en "AUTO" verschijnt op de display.

Slechte FM-ontvangst verbeteren:

1 Druk herhaaldelijk op ST/MONO om MONO te selecteren.

Hiermee wordt de tuner gewijzigd van stereo naar mono en zorgt gewoonlijk tevens voor een betere ontvangst.

Voorkeurzenders opslaan

Als u vaak naar een bepaalde zender luistert, is het handig dat u de frequentie opslaat in het geheugen van de receiver om hem later makkelijk te kunnen oproepen (Preset-tuning). Zo hoeft u niet telkens handmatig af te stemmen op de zender. In dit apparaat kunt u maximaal 45 zenders in het geheugen opslaan.

1 Stem af op de gewenste zender.
Zie Afstemmen hierboven voor meer informatie.
2 Druk op MEMORY/PROGRAM.
Het presetnummer gaat knipperen.
3 Druk op PRESET +/- om het in te stellen kanaal te selecteren.
4 Druk op MEMORY/PROGRAM om dat station in het geheugen op te slaan.

Als het presetnummer van knipperen op branden is overgegaan, herhaal dan de procedure vanaf stap 2 voordat het station in het geheugen wordt opgeslagen.

- Herhaal de stappen 1 - 4 om andere zenders in te stellen of om een voorkeurzender te wijzigen. Wanneer een nieuwe zender in het geheugen opgeslagen wordt, zal de eerder opgeslagen zender worden gewist.

Opmerking

- De backupfunctie kan de opgeslagen zenders een paar uur in het geheugen houden in geval van een stroomstoring of wanneer de stekker uit het stopcontact raakt.

Instellen van een voorkeurzender

1 Druk op PRESET +/- om het gewenste station te selecteren.

Aftasten van de voorkeuzezenders

De in het geheugen opgeslagen zenders kunnen automatisch worden afgetast. (Aftasten voorkeuzegeheugen)

1 Houd PRESET +/- ingedrukt.

Het presetnummer verschijnt en de geprogrammeerde stations worden elk 5 seconden lang één voor één ingesteld.

2 Druk nogmaals op PRESET +/- als het gewenste station is gevonden.

Wissen van het gehele ingestelde geheugen

1 Druk op TUNER op de afstandsbediening.
2 Druk op CLEAR totdat "MEM CLR" verschijnt.

Opmerking

Gebruiken van het Radio Data Systeem (RDS)

Een inleiding tot RDS

RDS (Radio Data System – radiogegevenssysteem) is een systeem dat de meeste FM-radiozenders gebruiken om luisteraars informatie te verschaffen – bijvoorbeeld de naam van de zender en het soort uitzending dat ze verzorgen.

Met RDS kunt u zoeken naar typen programma's. U kunt bijvoorbeeld een station zoeken dat het programmatype JAZZ uitzendt op dit moment.

U kunt naar de volgende soorten programma's zoeken:

NEWS – Nieuws

AFFAIRS – Actualiteiten

INFO – Algemene informatie

SPORT – Sport

EDUCATE – Educatief

DRAMA – Hoorspelen e.d.

CULTURE – Nationale of regionale cultuur, theater enz.

SCIENCE – Wetenschap en technologie

VARIED – Meestal praatprogramma's, zoals quizzen of interviews.

POP M – Popmuziek

ROCK M – Rockmuziek

EASY M – 'Easy listening' rustige populaire muziek

LIGHT M – ‘Lichte’ klassieke muziek

CLASSICS – 'Serieuze' klassieke muziek

OTHER M – Muziek die niet in een van bovenstaande categorieën valt

WEATHER – Weerberichten

FINANCE – Beursberichten, financieel en zakelijk nieuws enz.

CHILDREN –

Kinderprogramma's

SOCIAL – ‘Human interest’, programma’s over sociale aangelegenheden

RELIGION – Religieuze programma's

PHONE IN – Programma's waarin mensen telefonisch hun mening kunnen geven

TRAVEL – Programma's over reizen (maar geen verkeersinformatie)

LEISURE – Hobby en vrije tijd

JAZZ – Jazz

COUNTRY

Country&Western-muziek

NATION M – Populaire muziek in een andere taal dan Engels

OLDIES – Gouwe ouwen (muziek uit de jaren 50 en 60)

FOLK M – Volksmuziek

DOCUMENT – Documentaires

TEST – Uitzenden wanneer apparatuur of receivers voor nooduitzending worden getest.

ALARM – Noodbericht, uitgezonden onder uitzonderlijke omstandigheden om te waarschuwen voor gebeurtenissen die een publiek gevaar vertegenwoordigen.

Naar RDS-programma's zoeken

U kunt een programmatype uit bovenstaande lijst kiezen.

1 Druk op TUNER op de afstandsbediening.

• RDS is alleen mogelijk in FM.

2 Druk op RDS PTY op de afstandsbediening.

"SELECT" wordt ongeveer 6 seconden lang getoond.

3 Druk op / om het programmatype te selecteren waarnaar u wilt luisteren.

Elke keer dat de toets wordt ingedrukt, verschijnt het programmatype. Als de toets ingedrukt wordt gehouden, blijft het programmatype getoond worden.

4 Druk nogmaals op RDS PTY terwijl het geselecteerde programmatype (binnen 6 seconden) wordt getoond.

Nadat het geselecteerde programmatype 2 seconden is opgelicht, verschijnt "SEARCH", en begint de functie met zoeken.

Opmerking

- Begin, zodra de display stopt met knipperen, weer bij stap 2. Als het systeem het gewenste programmatype heeft gevonden, dan licht het overeenkomstige kanaalnummer ongeveer 8 seconden lang op, en zal de stationnaam het vasthouden.

• Als u naar hetzelfde programmatype van een ander station wilt luisteren, drukt u op de RDS PTY terwijl het kanaalnummer of de stationnaam knippert. Het toestel zal dan de volgende zender opzoeken.
• Als er geen zender gevonden kan worden, zal de aanduiding "NO FOUND" 4 seconden lang getoond worden.

Via RDS verzorgde informatie

Elke keer dat RDS DISPLAY wordt ingedrukt, wordt de display als volgt gewijzigd:

iPod CD USB TUNER AUDIO INLINE TV OUT CLOCKTIME SLEEP EQUALIZER 1 2 3 P.BASS 4 5 6 BASITIBLE 7 8 9 CLEAR 0 RESET RANDOM DISPLAY TUNE+ FOLDER DISPLAY TUNE+ FOLDER ENTER MENU MEMORY PROGRAM PRESET VOLUME + - MUTE - DIMMER STIMOND ASPM PTY DISPLAY

Wanneer u afstemt op een zender die geen RDS gegevens uitzendt, of op een zeer zwakke RDS zender, zal het display in deze volgorde veranderen:

Auto Station Program Memory (ASPM) gebruiken

Tijdens de ASPM functie zoekt de tuner automatisch nieuwe RDS-zenders zoeken. Er kunnen maximaal 30 zenders worden vastgelegd.

Als u al een paar zenders in het geheugen heeft gezet, zal het aantal nieuwe zenders dat u kunt opslaan minder zijn.

1 Druk op TUNER op de afstandsbediening.

2 Houd RDS ASPM op de afstandsbediening ingedrukt.

Nadat "ASPM" ongeveer 4 seconden heeft geknipperd, zal het scannen beginnen (87,5 - 108 MHz).

Na het scannen zal het aantal zenders dat in het geheugen is opgeslagen 4 seconden worden getoond, waarna 4 seconden lang de aanduiding "END" getoond zal worden.

Voortijdig stoppen van de ASPM functie:

Druk op ■ tijdens het scannen door stations. De reeds in het geheugen opgeslagen zenders worden hier bewaard.

Opmerking

• Als dezelfde zender op verschillende frequenties uitzendt, zal de sterkst doorkomende frequentie in het geheugen worden opgeslagen.
• Een zender met dezelfde frequentie als een reeds in het geheugen opgeslagen zender zal niet worden opgeslagen.
• Als er reeds 30 zenders in het geheugen zijn opgeslagen, zal het scannen worden afgebroken. Wanneer u het ASPM-proces wilt herhalen, moet u het geprogrammeerde geheugen wissen.
• "END" wordt ongeveer 4 seconden getoond indien er geen zender in het geheugen is vastgelegd.
• Als de RDS signalen zeer zwak zijn, is het mogelijk dat de naam van de zender in kwestie niet in het geheugen kan worden opgeslagen.
• U kunt dezelfde zendernaam opslaan in verschillende kanalen.
• Het is mogelijk dat de zendernamen tijdelijk afwijken in bepaalde gebieden of gedurende bepaalde perioden.

Opmerkingen aangaande het gebruik van RDS

Mocht zich een van de volgende gevallen voordoen, dan betekent dit niet dat het toestel defect is:

• "PS", "No PS" en de stationnaam verschijnen om de beurt en op de juiste wijze.
• Indien een bepaalde zender niet de juiste signalen uitzendt of aan het testen is, zal de RDS ontvangstfunctie mogelijk niet juist functioneren.
• Het is mogelijk dat gegevens zoals de zendernaam niet getoond worden wanneer u afstemt op een RDS zender waarvan het signaal te zwak is.
• "No PS", "No PYT" of "No RT" zal ongeveer 5 seconden langknipperen, waarna de frequentie getoond zal worden.

Opmerkingen over radiotekst:

• De eerste 8 tekens van de radiotekst verschijnen, en vervolgens worden deze over de display gescrold.
• Als u afstemt op een RDS zender die geen radiotekst gegevens uitzendt, zal de aanduiding "No RT" getoond worden wanneer u overschakelt naar de radiotekst.
• Terwijl radiotekstgegevens ontvangen worden, of wanneer de inhoud van de tekst gewijzigd wordt, zal "RT" op het display verschijnen.

Hoofdstuk 9:

Overige aansluitingen

WAARSCHUWING

- Schakel het apparaat uit en verwijder het netsnoer van het wandcontact voordat u apparatuur aansluit of aansluitingen wijzigt.

Aansluiten van extra apparatuur

Sluit de ministeker AUDIO IN op het voorpaneel aan op uw hulpweergavecomponent.

- Deze methode kan worden gebruikt om muziek op dit apparaat af te spelen via iPods/iPhones/iPads waarbij het gebruik van een iPod-dock en USB-aansluitpunt niet wordt ondersteund.

Pioneer TANGER VOLUME Phonies PHONES AUDIO IN Stereominiplugkabe I (In de handel verkrijgbaar) Draagbaar audiosysteem, enz.

1 Druk op AUDIO IN/LINE als de ingangsbron.

Als AUDIO IN is geselecteerd, wordt "AUDIO IN" op de hoofddisplay weergegeven.

Opmerking

- Als de AUDIO IN ministekkeringang wordt verbonden met de hoofdtelefoonaansluiting van de extra apparatuur, wordt het volume van het apparaat ingesteld met de volumeregeling op de extra apparatuur. Als het geluid vervormd is nadat u het volume van het apparaat heeft verlaagd, probeer dan het volume op de aanvullende weergavecomponent te verlagen.

Sluit de LINE IN-audiostekers aan het achterpaneel aan op de extra weergavecomponent.

Het achterpaneel van dit apparaat

TV VINA AM LOOP FM UNBA 75 M VIDEO OUT LINE IN S R L Audiokabel (In de handel verkrijgbaar)

1 Druk tweemaal op AUDIO IN/LINE als ingangsbron.

Als LINE is geselecteerd, wordt "LINE" op de hoofddisplay weergegeven.

Hoofdstuk 10:

Aanvullende informatie

Problemen oplossen

Vaak worden onjuiste handelingen verward met problemen of storingen. Wanneer u denkt dat er iets mis is met dit apparaat, controleert u eerst de onderstaande punten. Soms ligt de oorzaak van het probleem bij een ander apparaat. Controleer de andere apparaten en de elektrische apparatuur die in gebruik is. Als u het probleem aan de hand van de gegeven maatregelen niet kunt verhelpen, dient u contact op te nemen met uw dichtstbijzijnde officiële Pioneer servicecentrum of met uw dealer om het apparaat te laten repareren.

- Als het apparaat niet naar behoren functioneert vanwege externe effecten zoals statische elektriciteit, haalt u de stekker uit het stopcontact en steekt u deze weer in het stopcontact om het apparaat weer normaal te doen werken.

Algemeen probleem

Probleem	Controle	Oplossing
De instellingen die u hebt gedaan zijn gewist.	Is het netsnoer uitgetrokken?	Als het netsnoer is uitgetrokken, worden de gedane instellingen gewist. Stel de tijd nogmaals in. Verwijder het netsnoer niet als u niet wilt dat de instellingen worden gewist.
Verschil in volume tussen CD's, MP3, WMA, iPod/ iPhone/iPad, Tuner, AUDIO IN en LINE.	Dit duidt niet op een storing in de werking van dit apparaat.	Het volume kan verschillen afhankelijk van de ingangsbron en opmaak van de opname.
Het apparaat reageert niet op de afstandsbediening.	Voert u de bediening op grote afstand uit?	Blijf binnen de 7 m, 30° van de afstandsbedieningssensor op het voorpaneel (bladzijde 5).
	Staat de sensor voor de afstandsbediening bloot aan direct zonlicht of scherp kunstlicht zoals bijv. TL-verlichting?	De signalen van de afstandsbediening worden niet juist ontvangen als de sensor van de afstandsbediening blootstaat aan direct zonlicht of scherp kunstlicht zoals bijv. TL-verlichting.
	Zijn de batterijen leeg?	Vervang de batterijen (bladzijde 5).
De schijf kan niet worden afgespeeld of de schijf wordt automatisch uitgeworpen.	Bevat de schijf krassen?	Schijven met krassen kunnen mogelijk niet worden afgespeeld.
	Is de schijf vuil?	Verwijder het vuil van de schijf (bladzijde 31).
	Staat het apparaat op een plaats met veel vocht?	Er kan zich binnenin condensvorming hebben voorgedaan. Wacht even totdat de condens is verdampt. Plaats het apparaat niet te dicht bij een airconditioning enz. (bladzijde 31).
Map- of bestandsnamen worden niet herkend.	Is het maximaal aantal mappen of bestandsnamen dat het apparaat kan herkennen niet overschreden?	Maximaal 255 mappen kunnen op een schijf worden herkend. Maximaal 999 bestanden kunnen in een map worden herkend. Afhankelijk van de mappenstructuur bestaat echter de kans dat het apparaat bepaalde mappen of bestanden niet herkent.
Het apparaat wordt automatisch uitgeschakeld.		Als er 15 minuten of langer geen weergave of bediening is geweest, wordt het apparaat automatisch uitgeschakeld.

Wanneer er een USB-geheugenapparaat is aangesloten

Probleem	Controle	Oplossing
Het USB-opslagapparaat wordt niet herkend.	Is het USB-opslagapparaat op de juiste wijze aangesloten?	Sluit het apparaat stevig aan (geheel ingestoken).
	Is het USB-opslagapparaat via een USB-hub aangesloten?	Dit apparaat ondersteunt geen USB-hubs. Sluit het USB-opslagapparaat rechtstreeks aan.
		Dit apparaat herkent alleen USB-apparaten die bedoeld zijn voor gegevensopslag.
		Dit apparaat is geschikt voor draagbare flash-geheugenapparaten en digitale muziekspelers.
		Alleen de bestandssystemen FAT16 en FAT32 worden ondersteund. Andere bestandssystemen (exFAT, NTFS, HFS enz.) worden niet ondersteund.
		Het gebruik van drivers voor harde schijven wordt niet door dit apparaat ondersteund.
	Dit duidt niet op een storing in de werking van dit apparaat.	Schakel het apparaat uit en daarna weer in.
		Sommige USB-opslagapparaten worden niet op de juiste wijze herkend.
Het bestand kan niet worden afgespeeld.	Is het bestand auteursrechtelijk beschermd (door DRM)?	Auteursrechtelijk beschermde bestanden kunnen niet worden afgespeeld.
	Dit duidt niet op een storing in de werking van dit apparaat.	Bestanden die op een computer zijn opgeslagen kunnen niet worden afgespeeld.
		Het is mogelijk dat sommige bestanden niet kunnen worden afgespeeld.
Mappen of bestandsnamen worden niet juist of helemaal niet aangegeven.	Bestaat de naam van de map of het bestand uit meer dan 30 tekens?	Het maximum aantal tekens dat voor de map en bestandsnamen kan worden weergegeven is 30.
Map- of bestandsnamen worden niet in alfabetische volgorde weergegeven.	Dit duidt niet op een storing in de werking van dit apparaat.	De volgorde van de getoonde map- en bestandsnamen is afhankelijk van de volgorde waarin de mappen of bestanden op het USB-opslagapparaat zijn opgenomen.
Herkenning van het USB-opslagapparaat neemt veel tijd in beslag.	Wat is de capaciteit van de USB-opslagapparaten?	Het duurt even voordat de gegevens zijn geladen als een USB-opslagapparaat met grote capaciteit wordt aangesloten (dit kan enkele minuten in beslag nemen).
Er is geen stroomtoevoer naar het USB-opslagapparaat.	Verschijnt de aanduiding AUTH ERR op het display op het voorpaneel? Er wordt geen stroom toegevoerd als het stroomverbruik te hoog is.	Schakel het apparaat uit en daarna weer in.
		Schakel het apparaat uit, verwijder het USB-opslagapparaat en sluit het weer aan.
		Druk op INPUT om over te schakelen naar een andere ingangsbron en schakel dan terug naar de USB-stand.

Ingeval van aansluiting van een iPod/iPhone/iPad

Probleem	Oplossing
Kan de iPod/iPhone/iPad niet bedienen met de afstandsbediening.	Zorg ervoor dat de iPod/iPhone/iPad op de juiste wijze is aangesloten (zie Aansluiten van uw iPod/iPhone/iPad op bladzijde 15).
De iPod/iPhone/iPad werkt niet.	Zorg ervoor dat de iPod/iPhone/iPad op de juiste wijze is aangesloten (zie Aansluiten van uw iPod/iPhone/iPad op bladzijde 15).Als de iPod/iPhone/iPad onvoorzien is gestopt, probeer de iPod/iPhone/iPad dan te resetten en sluit deze opnieuw op het apparaat aan.

Afspeelbare schijven en indelingen

Audio CD	In de audiohandel verkrijgbare audio-CD'sCD-R/-RW/-ROM discs met muziek die is opgenomen in het CD-DA formaat.
WMA	VMA-bestanden die op CD-R/-RW/-ROM-schijven zijn opgenomen of USB-opslagapparatuur
MP3	MP3-bestanden die op CD-R/-RW/-ROM-schijven of USB-opslagapparaten zijn opgenomen

• Alleen discs die gefinaliseerd zijn kunnen worden afgespeeld.
• Discs die zijn opgenomen in de packet-write-modus (UDF-indeling) zijn niet compatibel met dit apparaat.
• De hierin genoemde ondernemingen en productnamen zijn handelsmerken of geregistreerde handelsmerken van de betreffende ondernemingen.
• Alleen discs die zijn opgenomen volgens de ISO9660 niveau 1, niveau 2 en Joliet-normen kunnen worden afgespeeld.
• Bestanden met een DRM (Digital Rights Management) beveiliging kunnen niet worden afgespeeld.

Opmerking

• Dit apparaat is niet geschikt voor multisessie-discs of multiborder-opnamen.
• Multisessie/multiborder-opname is een opnamemethode waarbij de gegevens op een enkele disc worden opgenomen in meerdere sessies of tussen twee of meer begrenzingen ("borders"). Een "sessie" of een "border" is een complete opnameeenheid, bestaande uit een volledig stel gegevens vanaf de intro tot en met het slotakkoord of de aftiteling.

Omtrent kopieerbeveiligde CD's

Dit apparaat is ontworpen om te voldoen aan de specificaties van het audio-CD formaat. Dit apparaat is niet geschikt voor het afspelen of voor andere functies van discs die niet voldoen aan deze specificaties.

Geschikte audiobestandsformaten

- Dit apparaat is niet geschikt voor verliesvrije codering.

Let op tijdens het gebruik

Wanneer het apparaat wordt verplaatst

Controleer of er geen disc in het apparaat zit en maak de iPod/iPhone/iPad los voordat u het apparaat verplaatst. Druk vervolgens op ◦ STANDBY/ON, wacht totdat "STANDBY" op de hoofddisplay verdwijnt en schakel dan het apparaat uit en verwijder het netsnoer. Schade kan ontstaan als het systeem wordt vervoerd of verplaatst terwijl er zich een schijf in bevindt, of als een ander apparaat op de connectorpoort van de iPod/iPhone/iPad, het USB-aansluitpunt of de AUDIO IN-miniplugsteker is aangesloten.

Plaats van installatie

• Kies een stabiele plaats in de buurt van de TV of de stereo-installatie waarmee u het apparaat gebruikt.
• Plaats het apparaat niet bovenop een TV of kleurenmonitor. Installeer de receiver ook niet in de buurt van een cassettedeck en overige apparatuur die voor magnetische krachten gevoelig is.

Vermijd de volgende locaties:

• Plaatsen die aan direct zonlicht zijn blootgesteld.
  • Vochtige of slecht geventileerde plaatsen
• Zeer warme plaatsen
• Plaatsen die aan trillingen onderhevig zijn
• Plaatsen met veel stof of tabaksrook
• Plaatsen die blootstaan aan roet, stoom of hitte (van bijv. keukens)

Plaats nooit een voorwerp bovenop het apparaat

Plaats nooit enig voorwerp bovenop het apparaat.

Zorg ervoor dat de ventilatiegaten vrij zijn.

Plaats het apparaat niet op een wollig kleedje of deken, op een bed of sofa, en leg er nooit een doek overheen. Bij onvoldoende ventilatie kunnen de inwendige onderdelen oververhit en beschadigd raken.

Niet aan hitte blootstellen.

Plaats het apparaat niet bovenop een versterker of ander apparaat dat warmte afgeeft. Als de receiver op een rek wordt gemonteerd, plaats hem dan op een schap onder de versterker om de warmte die door de versterker of ander audiocomponent wordt afgegeven te vermijden.

• Schakel het apparaat uit wanneer u het apparaat niet gebruikt.
• Afhankelijk van de ontvangstomstandigheden kunnen er strepen in het TV-beeld verschijnen of kan er storing in de radio-ontvangst klinken wanneer het apparaat aan staat. Als dit zich voordoet, schakelt u het apparaat uit.

Over condensvocht

Als het apparaat direct van een koude omgeving in een warme kamer wordt geplaatst ('s winters bijvoorbeeld), of als de kamer waarin het apparaat staat plotseling snel wordt verwarmd, kan er vocht uit de lucht in het inwendige van het apparaat condenseren (als druppeltjes op de lens enz.). Na dergelijke condensatie zal het apparaat niet goed werken, zodat u geen discs kunt afspelen. Laat het apparaat dan 1 tot 2 uur lang (afhankelijk van de hoeveelheid condensatie) ongebruikt aan staan, totdat het condensvocht verdampt is. Wanneer alle condens is verdampt, zal het apparaat weer normaal werken. Condensatie kan ook 's zomers optreden, als het apparaat direct in de koude luchtstroom van een airconditioning staat. Wanneer dit gebeurt, verplaatst u het apparaat naar een andere plek.

Reiniging van het product

• Trek altijd eerst de stekker uit het stopcontact, voordat u het apparaat gaat reinigen.
• Veeg het apparaat schoon met een zachte doek. Gebruik ingeval van hardnekkig vuil een zachte doek die in neutraal wasmiddel is gedompeld dat met 5 of 6 delen water is opgelost, wring hem goed uit, verwijder het vuil, en reinig dan nogmaals met een zachte en droge doek.
• Door gebruik van alcoholverdunners, wasbenzine, insecticiden, enz. kan de bedrukking of de lak loskomen. Laat ook niet langdurig plastic of rubber voorwerpen tegen het apparaat aan liggen, want ook dat kan de afwerking aantasten.
• Als een chemisch geïmpregneerde reinigingsdoek wordt gebruikt, lees dan zorgvuldig de waarschuwingen die bij de doek worden gegeven.

Reinigen van het disc-lensje

- Bij normaal gebruik hoort het lensje van dit apparaat niet vuil te worden, maar als er mogelijk stof of vuil op is gekomen, raadpleegt u dan uw dichtstbijzijnde Pioneer servicecentrum. Lensreinigers voor spelers zijn in de handel verkrijgbaar, maar sommige kunnen schade aan het lensje veroorzaken, dus we raden het gebruik ervan af.

Behandeling van discs

Bewaren

• Plaats schijven altijd in hun cover en bewaar ze rechtop, waarbij hitte, vocht, plaatsen die blootstaan aan direct zonlicht en zeer koude plaatsen dienen te worden vermeden.
• Lees de waarschuwingen die bij de schijf worden gegeven.

Reiniging van schijven

- De schijven kunnen mogelijk niet worden afgespeeld als ze vingerafdrukken of stof bevatten. Gebruik in dat geval bijv. een reinigingsdoek en reinig de schijf voorzichtig aan de binnen- en buitenzijde. Gebruik geen vervuilde reinigingsdoeken.

• Gebruik geen wasbenzine, verdunner of andere vluchtige chemische stoffen. Gebruik ook geen LP-spray of antistatische middelen.
• Gebruik ingeval van hardnekkig vuil een zachte doek die in water is gedompeld, wring hem goed uit, verwijder het vuil, en neem dan het vocht af met een droge doek.
• Gebruik geen beschadigde (gebroken of verbogen) schijven.
• Zorg ervoor dat het contactoppervlak van de schijven niet bekrast of vervuild raakt.
• Bevestig geen papiertjes of stickers op de schijven. Daardoor kunnen de schijven verbuigen, waardoor ze niet meer kunnen worden afgespeeld. N.B. er bevinden zich meestal labels op gehuurde schijven, en de label kan zijn doortrokken van de lijm. Controleer of er zich geen lijm bevindt rondom de randen van de labels voordat gehuurde schijven worden gebruikt.

Informatie over schijven met speciale vormen

Gebruik in dit apparaat geen discs met afwijkende vormen (zeshoekig, hartvormig e.d.). Probeer niet om dergelijke discs af te spelen, want dat kan dit apparaat beschadigen.

"Gemaakt voor iPod" en "Gemaakt voor iPhone" en "Gemaakt voor iPad" wil zeggen dat een elektronische accessoire speciaal ontwikkeld is voor verbinding met respectievelijk een iPod, iPhone of iPad, en door de maker gewaarborgd is als conform de Apple werkingsnormen. Apple is niet verantwoordelijk voor de werking van dit apparaat en voor het voldoen aan de veiligheidsnormen en wettelijke normen. Houd er rekening mee dat het gebruik van dit accessoire met iPod, iPhone of iPad invloed kan hebben op de draadloze prestatie.

USB functioneert met iPhone 5, iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone, iPad (3de en 4de generatie), iPad 2, iPad, iPad mini, iPod touch (1ste t/m 5de generatie) en iPod nano (3de t/m 7de generatie).

De 30-pins connector functioneert met iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone, iPod touch (1ste t/m 4de generatie), en iPod nano (3de t/m 6de generatie).

iPad, iPhone, iPod, iPod nano en iPod touch zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen.

Lightning is een handelsmerk van Apple Inc.

Alle instellingen in op beginstand terugzetten

Volg onderstaande stappen om alle instellingen terug te stellen op de standaardinstellingen.

1 Druk op ⏻ STANDBY/ON om het apparaat in te schakelen.
2 Druk op CD van de afstandsbediening of druk herhaaldelijk op INPUT van het hoofdapparaat om de CD-ingang te selecteren.
3 Druk op ▲ OPEN/CLOSE om de schijflade te openen.
4 Druk op ⏻ STANDBY/ON terwijl u ■ ingedrukt houdt.

Gebruik de toetsen op het bovenpaneel van dit apparaat.

"DEFAULT" wordt weergegeven en de instellingen worden op de beginstand teruggezet. Het apparaat is uitgeschakeld.

Specificaties

• Versterkergedeelte

RMS-uitgangsvermogen: 15 W + 15 W (1 kHz, 10 %, T.H.D., 8 Ω)

- Tunergedeelte

Frequentiebereik (FM) ....87,5 MHz tot 108 MHz Antenne-ingang (FM) ....75 Ω ongebalanceerd Frequentiebereik (AM) ....522 kHz tot 1.620 kHz Antenne (AM) ....Raamantenne

- Diverse

iPod/iPhone aansluiting ..... 5 V, 1 A USB-aansluiting ..... 5 V, 2,1 A Voedingsbron ..... AC 220 V tot 240 V, 50 Hz/60 Hz Stroomverbruik Power On ..... 37 W Stroom standby ..... 0,5 W of minder Afmetingen ..... 200 mm (B) x 123 mm (H) x 250,6 mm (D) Gewicht (zonder verpakking) ..... 2,0 kg

- Speaker

Magnetisch beschermd speakersysteem

Type 2-weg type luidsprekersysteem Tweeter van 5 cm Woofer van 9,4 cm Maximum invoervermogen ..... 15 W Impedantie ..... 8 Ω Afmetingen ..... 120 mm (B) x 200 mm (H) x 232,6 mm (D) Gewicht ..... Elk 2,0 kg

- Accessoires

Afstandsbediening .... 1 AAA-batterijen (R03) .... 2 AM-antennekabel .... 1 FM-draadantenne .... 1 Antislipschijfjes .... 8 Netsnoer iPad-houder Garantiebewijs Handleiding (dit document)

Opmerking

• De specificaties zijn van toepassing wanneer de voeding 230 V is.
• De technische gegevens en het ontwerp kunnen met het oog op verbeteringen zonder voorafgaande kennisgeving worden gewijzigd.
• iOS is een handelsmerk waarvan Cisco het handelsmerkrecht in de Verenigde Staten en bepaalde andere landen houdt.

Alle rechten voorbehouden.

IMPORTANTE
