GEBRUIKSAANWIJZING UH5570 DOLMAR

1. Aan/uit-schakelaar B
2. Aan/uit-schakelaar A
3. Aan/uit-schakelaar C
4. Hakenset
5. Netsnoer van gereedschap
6. Verlengsnoer
7. Haak
8. Gereedschap
9. Snoerring
10. Heupgordelhaak
11. Netsnoer

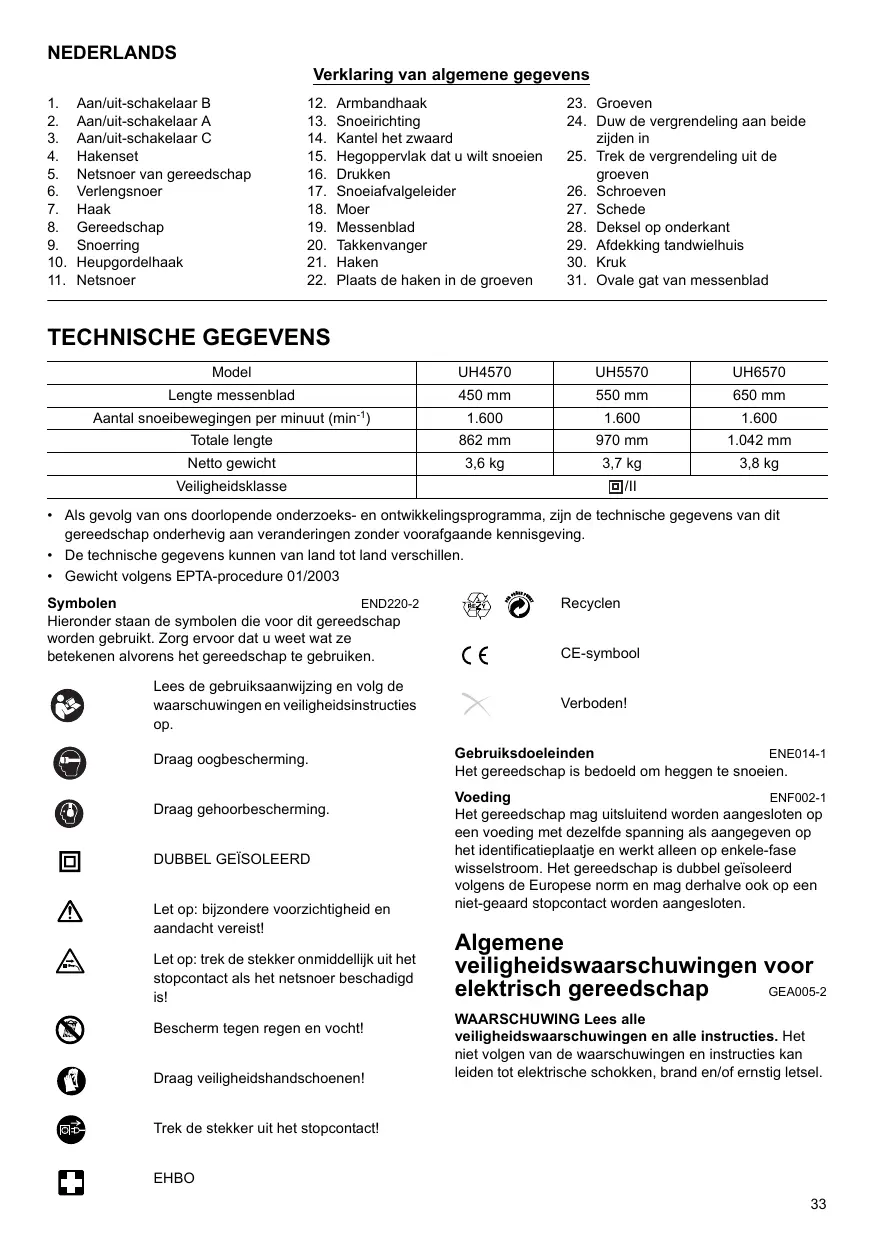

Verklaring van algemene gegevens

1. Armbandhaak
2. Snoeirichting
3. Kantel het zwaard
4. Hegoppervlak dat u wilt snoeien
5. Drukken
6. Snoeiavalgeleider
7. Moer
8. Messenblad
9. Takkenvanger
10. Haken

11. Plaats de haken in de groeven

12. Groven

13. Duw de vergrendeling aan beiden zijden in
14. Trek de vergrendeling uit de groeven
15. Schroeven
16. Schede
17. Deksel op onderkant
18. Afdekking tandwielhuis
19. Kruk
20. Ovale gat van messenblad

TECHNISCHE GEGEVENS

Model	UH4570	UH5570	UH6570
Lengte messenblad	450 mm	550 mm	650 mm
Aantal snoeibewegingen per minuut (min-1)	1.600	1.600	1.600
Totale lenghte	862 mm	970 mm	1.042 mm
Netto gewicht	3,6 kg	3,7 kg	3,8 kg
Veiligheidsklasse	回/II

• Als gezolg van ons doorlopende onderzoeks- en ontwikelingsprogramma, zich de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht volgens EPTA-procedure 01/2003

Symbolen

END220-2

Hieronder staan de symbolen die voor dit gereedsc worden gebruikt. Zorg ervoor dat u weet wat ze beteken alvorens het gereedschap te gebruiken.

Recyclen

CE-symbool

Verboden!

Lees de gebruiksaanwijzing en volg de waarschuwingen en veiligheidsinstrictions op.

Gebruiksdoelseinden

ENE014-1

Het gereedschap is bedoeld om heggen te snoeien.

Draag oogbescheming.

Voeding

ENF002-1

Draag gehoorbescherming.

Het gereedschap mag uitsluitend worden aangesloten op een voeding metdezelfde spanning als aangegeven op het identatieplaatje en werkkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd volgens de Europese norm en mag derhalve ook op een Niet-geaard stopcontact worden aangesloten.

DUBBEL GEISOLEERD

Let op: bijzondere voorzichtigheid en aandacht vereist!

Let op: trek de stekker onmiddellijukt uit het stopcontact als het netsnoer beschadigd is!

Draag veiligheidshandschoenen!

Trek de stekker uit het stopcontact!

EHBO

Algemene

veiligheidswaarschuwingen voor elektrisch gereedschap GEA005

GEA005-2

veiligheidswaarschuwingen en alle instructies. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kuren raadplegen.

De term "elektrisch gereedschap" in de waarschuwingen verwijst aan elektrisch gereedschap (bekabeld) dat werkt op netstroom en elektrisch gereedschap (draadloos) dat werkt op een accu.

Veiligkeit op de werkplek

1. Houd uw werkplek schoon en zorg voor goede verlichting. Op een rommelige ofdonkere werkplek gebeuren vaker ongelukken.
2. Werk Niet met elektrische gereedschappen in een omgeving met ontploffingsgevaar, zoals een omgeving met brandbare vloeistoffen, gassen of stof. Elektrische gereedschaproducent vonken die de dampen of het stof kannen ontsteken.
3. Houd kinderen en omstandersuit de buurt tijdens het gebruik van elektrisch gereedschap. Door afleiding kunt u de controle over het gereedschap verliezen.

1. De stekker van een elektrisch gereedschap要去 overeenkomen met het stopcontact. Verander de stekker nooit op geen enkele manier. Gebruik geen omzetstkkers voor geaard elektrisch gereedschap. Met de standardstekker in een overeenkomstig stopcontact verkleint u de kans op een elektrische schok.
2. Voorkom lichamelijk contact met geaarde oppervlakken, zoals pijpen, radiatoren, fornuizen en koelkasten. De kans op een elektrische schok is groter wonneer uw lichaam is geaard
3. Stel elektrisch gereedschap Niet bloot aan regen of natte omstandigheden. Als water binnendringt in het elektrisch gereedschap, worden de kans op een elektrische schok groter.
4. Behandel het netsnoor voorzichtig. Gebruik het netsnoor nooit om het elektrisch gereedschap aan te dragen, eraan te trekken, of de stekker ervan uit het stopcontact te trekken. Houd het netsnoor uit de buurt van ditte, olie, scherpe randen en bewegende delen. Beschadigde en in de war geraakte netsnoeren verhogen de kans op een elektrische schok.
5. Bij gebruik van elektrisch gereedschap buitenshuis, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Door een verlengsnoer te gebruiken dat geschikt is voor gebruik buitenshuis, verkleint u de kans op een elektrische schok.
6. Als het onvermijdhaar is een elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruikt u een voeding uitgerust met een aardsluiting-stroomonderbreker. Hierdoor worden de kans op een elektrische schok verkleind.

Persoonlijke vigilheid

1. Let altijd goed op, kijk maar wat u aan het doen bent, en gebruik uw gezond verstandijdens het gebruik van een elektrisch gereedschap. Gebruik een elektrisch gereedschap Niet wanner u moe bent, of onder invloed staat van drugs, alcohol of

medicijnen. Een ogenblick van onoplettendheid kan tijdens het gebruik van een elektrisch gereedschap leiden tot ernstig persoonlijk letsel.

1. Gebruik persoonlijke-veiligheidsmiddelen. Draag alkijd oogbescheming. Persoonlijke-veiligheidsmiddelen, zoals stofmaskers, slipvaste信息披露sschoenen, verilgheidshelm en oorbescheming, gebruikt in toepasselijke situatuies, dragen bij tot een verlaging van persoonlijk letsel.
2. Voorkom onbedoeld starten. Controller dat de schakelaar in de uit-stand staat alvorens het gereedschap aan te sluitten op de voeding en/of accu, op te pakken of te dragen. Door elektrisch gereedschap te dragen met uw vinger op de schakelaar, of door het gereedschap op een voeding aan te sluitten terwijde schakelaar aan staat, neemt de kans op ongelukken sterk toe.
3. Verwijder afstelsleutels en tangen voordat u het elektrisch gereedschap inschakelt. Een sleutel of tang die nog aan een draaiend deel van het elektrisch gereedschap vastzit, kan persoonlijk letsel veroorzaken.
4. Reik Niet te ver. Zorg.altijd voor een stevige stand en goede lichaamsbalans. Hierdoor heeft u een betere controle over het elektrisch gereedschap in onverwachtete situatuies.
5. Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lang haar konnen verstrikt raken in bewegende delen.
6. Als het elektrisch gereedschap is uitgerust met een aansluiting voor stofafzuiq- en stofopvangvoorzieningen, zorgt u ervoor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofvanger kan gevaar door stof verminderen.

Elektrisch gereedschap en onderhoud

1. Overbelast het elektrisch gereedschap Niet. Gebruik het juiste elektrisch gereedschap voor het werk. Het juiste elektrisch gereedschap werkt beter en veiliger binnen het aangegeven capacitieitsbereik.
2. Gebruik het elektrisch gereedschap Niet als het Niet kan worden in- en uitgeschakeld met de schakelaar. leder elektrisch gereedschap dat Niet met de schakelaar kan worden bediend is gevaarlijk en moet eerst worden gerepareerd.
3. Koppel de stekker los van de netstroom en/of haal de accu uit het elektrisch gereedschap voordat u afstellingen maakt, hulpstukken verrangt, of het elektrisch gereedschap opbergt. Dergelijkkepreventieve veiligheidsmaatregelen verkleinen de kans dat het elektrisch gereedschap per ongeluk worden ingeschakeld.
4. Bewaar elektrische gereedschappen die nicht worden gebrukt buiten het bereik van kinderen en voorkom dat personen die onbekend zijn met het gebruik ervan of met deze instructies het elektrisch gereedschap bruiken. Elektrische gereedschappen zijn gevaarlijk in de handen van onervaren bruikers.
5. Onderhoud het elektrisch gereedschap goed. Controller op een slechte uitlijing of het aanlopen van draaiende delen, het afbreken van

onderdelen en alle andere situations die van invloed kuren zijn op de werking van het elektrisch gereedschap. Als het elektrisch gereedschap beschadig is,That u het eerst repareren voordat u het gebruikt.Veel ongelukken worden veroorzaakt doordat het elektrisch gereedschap slecht worden onderhonden.

1. Houd snij- en zaaggereedschappen scherp en schoon. Goed onderhoden snij- en zaaggereedschappen met scherpe snij- en zaagrunden lopen minder vaak vast en zich gemakkelijker te gebruiken.
2. Gebruik het elektrisch gereedschap, de accessoires, boortjes, bits, enz., in overeenstemming met deze instructies, met inachtneming van de werkomstandigheden en het werk dat worden uitgevoerd. Het gebruik van het elektrisch gereedschap bij andere werkzaamheden dan waar voor het is bedoeld, kan leiden tot gevaarlijke situatuies.

REPARATIE EN ONDERHOUD

1. Laat uw elektrisch gereedschap repareren door een vakbekwame reparateur die gebruik maakt van uitsluitend identieke verrangingsonderdelen. Hiermee bent u ervan verzekerd dat deeiligkeit van het elektrisch gereedschap behouden blijft.
2. Volg de instructies voor het smeren en verwisselen van accessoires.
3. Houd de handgrepen droog, schoon en vrij van olie en vetten.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN

GEB041-4

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gekruik) en neem alle voiligheidsvoorschriften van de heggenschaar algijd strikt in acht. Bij onveilig of verkeerd gekruik van het gereedschap, bestaat de kans op ernstig persoonlijk letsel.

1. Houd alle lichaamsdelen uit de buurt van de messenbladen. Verwijder geen snoeiafval en houd geen materiaal om te snoeien vast terwijl de messenbladen bewegen. Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat voordat u vastgeklemd materiaal vanaf de messenbladen verwijdert. Een ogenblik van onopletendheid kan tijdens het gebruik van de heggenschaar leiden tot ernstig persoonlijk letsel.
2. Draag de heggenschaar aan het handvat met stilstaande messenbladen. Bij het transporteren of opbergen van de heggenschaar moet algid des schede om de messenbladen worden gedaan. Door op de juiste manier met de heggenschaar om te gaan, verkleint u de kans op maybel kletsel door de messenbladen.

3. Houd het netsnoer uit de buurt van het snoeigebed. Tijdens het gebruik kan het netsnoer uit het zich raken door de begroeijng en kan het per ongeluk worden doorgesneden door de messenbladen.

4. Gebruik de heggenschaar Niet in de regen of onder natte of Zoer vochtige omstandigheden. De elektromotor is Niet waterdicht.

5. Onervaren gebruikers dienen door een ervaren gebruiker van heggenscharen te worden voorgedaan hoe de heggenschaar要去 worden gebruikt.
6. De heggenschaar mag nicht worden gebrukt door kinderen of jegdjonger dan 18aar. Jongeren ouder dan 16aar konnen uitgezonderd worden van deze regel mits+zijn les krijgen onder toezicht van een expert.
7. Gebruik de heggenschaar alleen als u in goede lichamelijke toestand verkeerd. Als u vermoeid bent, kurz u zich minder goed concentreren. Wees met name voorzichtig aan het einde van de werkdag. Werk altijd rustig en voorzichtig. De gebruiker is aansprakelijk voor alle schade toegebracht aan derden.
8. Gebruik de heggenschaar nooit onder invloed van alcohol, drugs of medicijnen.
9. Controller of de spanning en frequentie van de voeding overeenkomen met de specificaties vermeld op het typeplaatje. Wij adviseren u een op reststroom werkende stroomonderbreker (aardsluiting-stroomonderbreker) met een uitschakelstroomsterkte van 30mA of minder, of een aardlek-stroombeveiliging te gebruiken.
10. Werkhandsschoenen van stevig leer makeen deel uit van de standardwerkuitrusting van de heggenschaar en moetenijdens het werkeren ermee algtd worden gedragen. Draag tevens stevige schoenen met slipvaste zolen.
11. Alvorens met de werkzaamheden te beginnen, moet u controleren of de heggenschaar in goede en veilige staat verkeert. ControllerDat de beschemmkappen stevig gemonteerd zijn. Controller alvorens met de werkzaamheden te beginnen het netsnoer op beschadigingen en verrang het indien nodig. De heggenschaar mag Niet worden gebruikt voordat deze geheel compleet en afgemeonteerd is.
12. Houd het netsnoer uit de buurt van het sneeigebied. Werk algijd zodenig dat het verlengsnoer zichchter u bevindt.
13. Trek onmiddelijk de stekker uit het stopcontact als het netsnoer beschadigd of doorgesneden is.
14. Zorg alvorens met de werkzaamheden te beginnen ervoor dat u stevig staat.
15. Houd tijdens het gebruik het gereedschap stevig vast.
16. Laat het gereedschap Niet onnodig onbelast draaien.
17. Schakel het gereedschap onmiddelijkukt en trek de stekker uit het stopcontact als de messenbladen van de heggenschaar in aanrakingRCTem met een afrastering ofanderhord Voorwerp.Controeler demessenbladen op beschadigingen en repareer deze onmiddelijk.
18. Alvorens de messenbladen te controlleren, storingen te verhelpen of vastgelopen materiaal te verwijderen, schakelt u de heggenschaar algijd uit en trekt u de stekker uit het stopcontact.
19. Schakel de heggenschaar altdjut en trek de stekkeruit het stopcontact alvorens enigeonderhoudswerkzaamheden ut te voeren.
20. Wanner u de heggenschaar maar een andere plaats overbrengt, ook tijdens het werk, trekt u altijd eerst de

stekker uit het stopcontact. Draag of vervoer de heggenschaar nooit met ingeschakelde messenbladen. Pak de messenbladen nooit met uw handen beet.

1. Reinig de heggenschaar, en met name de messenbladen, na ieder gebruik en voordat de heggenschaar langdurig worden opgeborgen. Smeer de messenbladen met een beetje olie en breng de schede aan. De schede die bij het gereedschap is geleverd kan aan een een muur worden gehangen zodat de heggenschaar practisch en veilig opgeborgen kan worden.
2. Berg de heggenschaar op met aangebrachte schede in een droog vertrek. Houd het gereedschap buiten bereik van kinderen. Laat de heggenschaar nooit buiten liggen.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING:

VERKEERD GEBRUK of het Niet volgen van de veiligheidsinstrumentes in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

• Controleer alkijd of het gereedschap is uitgeschakeld en de stekker uij het stopcontact is getrokken alvorens de functies van het gereedschap te controlleren of af te stellen.

Aan/uit-schakelaar (zie afb. 1)

Voor uw veiligheid is dit gereedschap uitgerust met een drievoudig in-/uitschakelsystemm. Om het gereedschap in te schaken, moet u twee van de drie aan/uitschakelaars indrukken. Laat eén van de twee ingedrukte aan/uit-schakelaars los om het gereedschap uit te schaken. De volgorde waarin de aan/uit-schakelaars worden ingedrukt is Niet van belang odomat het gereedschap pas start nadat de tweede schakelaar is ingedrukt.

Horizontal snoeien (zie afb. 2)

Om de bovenkant van de heg horizontally te snoeien, drukt u de aan/uit-schakelaars A en B in.

Verticaal snoeien (zie afb. 3)

Drukt met beiden handen de aan/uit-schakelaars B en C in, houdt de heggenschaar vór uw lichaam en sneoi van beneden maar boven.

Op afstand snoeien (zie afb. 4)

Om een ver weg gelegenplaats van de heg te snoeien, drukt u met beiden handen de aan/uit-schakelaars A en C in.

ONDERDELEN AANBRENGEN/ VERWIJDEREN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren.

Een verlengsnoer aansluiten

LET OP:

Zorg ervoor dat de stekker van het verlengsnoer Niet in het stopcontact is gestoken. (Zie afb. 5)

Om het verleungsnoer aan te sluiten, maakt u het met behulp van de hakenset vast aan het netsnoer van het gereedschap. Maak de haak vast aan het verleungsnoer op ongeveer 100 - 200 mm vanaf de contrastekker.

Hierdoor wordt per ongeluk loskoppelen voorkomen.

Heupgordelhaak

LET OP:

• Bevestig de snoerring van de de heupgordelhaak Niet aan iets anders dan het verlengsnoer. Maak hem Niet vast op een plaatds richter bij het gereedschap voorbij de hakenset. Als u dat toch doet, kan dit leiden tot een ongeluk of persoonlijk letsel.
• Bevestig eén haak van de hakenset aan het netsnoor van het gereedschap en de andere haak van de hakenset aan het verlengsnoer. Het gebruik van het gereedschap met slechts eén haak van de hakenset bevestigd, kan leiden tot een ongeluk of persoonlijk letsel.

Het Gebruik van de heupgordelhaak draagt bij aan het verkleinen van de kans op het per ongeluk doornijden van het verlelngsoer als gevolg van een loshangend verlelngsoer (zie afb. 6).

Duw het verlengsnoer door de opening in de snoerring of trek deze eruit (zie afb. 7).

LET OP:

• Forceer de opening van de snoerring Niet. Als u dit alles doet, kan alles worden verwormd en beschadigd.

Armbandhaak (los verkrijgbaar)

LET OP:

• Bevestig de snoerring van de de armbandhaak Niet aan iets anders dan het verlengsnoer. Maak hem Niet vast op een plaatds dichter bij het gereedschap voorbij de hakenset. Als u dat toch doet, kan dit leiden tot een ongeluk of persoonlijk letsel.
• Bevestigën haak van de hakenset aan het netsnoer van het gereedschap en de andere haak van de hakenset aan het verliengsnoer. Het gebruik van het gereedschap met slechts een haak van de hakenset bevestigd, kan leiden tot een ongeluk of persoonlijk letsel.

Het gebruik van de armbandhaak draagt bij aan het verkleinen van de kans op het per ongeluk doodsnjiden van het verlengnsnoer als gevolg van een loshangend verlengnsnoer (zie afb. 8).

Bevestig de armbandhaak stevig aan uw arm en duw het verlengsnoer in de snoerring. De lengte van de armbandhaak kan worden afgesteld.

OPMERKING:

• Het verlengsnoer mag nicht onder de armband zitten.
• Forceer de opening van de snoerring Niet. Als u dit alles doet, kan alles worden verrormd en beschadigd.
• De armbandhaak kan teilijk met de heupgordelhaak worden gebruikt.

BEDIENING

LET OP:

• Wees voorzichtig Niet per ongeluk een metalen afrendering of andere harde voorwerpen te rakenijdens het snoeien. De messenbladen zullen breken en kuren ernstig letsel veroorzaken.
• Het is bijzonder gevaarlijk met de heggenschaar te verte reiken, met name op een ladder. Werk Niet vanuit een wankele of instabiele positie.

Probeer geen takken dikker dan 10mm diameter te snoeieren met deze heggenschaar. Deze dienen eerst met een snoeischaar te worden teruggesnoeid tot de juiste snoeihoogte (zie afb. 9).

LET OP:

• Snoei Niet in dode bomen of andere harde voorwerpen. Als u zich hier Niet aan houdt, kan het gereedschap worden beschadigd.

Druk met beiden handen de aan/uit-schakelaars A en B in, houdt de heggenschaar vór uw lichaam en snoei van beneden maar boven (zie afb. 10).

Als standaardmethode houdt u de messenbladen gekanteld in de sneoirichting en beweegt u ze rustig en langzaam met een snelheid van 3 of 4 seconden per meter (zie afb. 11 en 12).

Om de bovenkant van een heg gelijkmatig te snoeien, is het handig een touwje op de gewenste hoogte te spannen en er langs te snoeien (zie afb. 13).

Door een snoeiafvalgeleider (los verkrijgbaar) op het gereedschap aan te brengen bij hetrecht snoeien van een heg, worden voorkomen dat het snoeiafval worden weggeworpen (zie aff. 14).

Om de zijkant van een heg gelijkmatig te snoeien, is het handig van onder maar boven te snoeien (zie afb. 15). Snoei buxus en rododendron van onder maar boven voor een mooie, gladde afwerking (zie afb. 16).

De snoeiafvalgeleider (los verkrijgbaar) aanbrengen en verwijderen

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de snoeiafvalgeleider aan te brengen of te verwijdersen.

OPMERKING:

• Draag bij het aanbrengen of verwijderen van de sneoiaflvalgeleider altijd handschoenen zatat uw handen en gezicht nichtrechtstreeks in aanraking komen met de messenbladen. Als u dat Niet doeit, kan dit leiden tot personlijk letsel.
• Haal altijd eerst de schede van de messenbladen af voordat u de snoeiafalvalgeleider aanbrengt.
• De snoeiafalgeleider vangt de gesnoeide blaadjes af en vergemakkelijk het verzamelen van de vallende blaadjes. Deze kan aan beiden kanten van het gereedschap worden bevestigd (zie afb. 17).

Duw de snoeiafvalgeleider op de messenbladen zodate sleuven over de moeren op de messenbladen vallen. Let erop dat de snoeiafvalgeleider de takkenvanger aan de voorkant van de messenbladen Niet raakt (zie afb. 18). De snoeiafvalgeleider moet zodenig worden aangebrachte dat de vergrendelingen ervan aangrijpen in de groeven in de messenbladen (zie afb. 19).

Om de sneoiafvalgeleider te verwijderen, drukt u aan\ beide zichden op de vergrendeling zodat deze loslaat (zie\ afb. 20).

LET OP:

• De schede (standaarduitrusting) kan nicht om de messenbladen worden geschoven verwijl de snoeiafvalgeleider is aangebracht. Alvorens de heggenschaar mee te nemen of op te bergen, verwijdert u de snoeiafvalgeleider en schuift u de schede om de messenbladen om te voorkomen dat deze bloot liggen.

OPMERKING:

• Controller de snoeiavalgeleider op correcte montage alvorens.Deze te gebruiken.
• Probeer de Snoeiafvalgeleider nooit met große kracht te verwijderen toenwij de vergrendelingen aangrijpen in de gleuven van de messenbladen. Bij gelebruik van große kracht kan de snoeiafvalgeleider worden beschadigd.

ONDERHOUD

LET OP:

Zorg er alles voor dat het gereedschap isuitgeschakeld en de stekker uit het stopcontact isgetrokken, voordat u een inspectie of onderhouduiyvoert.

Het gereedschap schoonmaken

Maak het gereedschap schoon door het stof eraf te vegen met een droge of met zeepwater bevochtigde doeck.

LET OP:

• Gebruik geen benzine, thinner, benzeen, verwarmingsolie, enz.

Onderhoud van messenbladen

Smeer de messenbladen voor aanvang van de werkzaamheden en na ieder werkuur met machineolie of gegelijkwaardig.

Verwijder na de werkzaamheden het vuil van beiden zijden van de messenbladen met behulp van een staalborstel, veeg de messenbladen schoon doeok, en breng voldoende olie den lage viscositeit aan, zoals bijvoorbèed machineolie, smeerolie uit een spuitbus, enz.

LET OP:

• Was de messenbladen nicht met water. Als u dit toch doet,{kunnen de messenbladen gaan roesten of het gereedschap worden beschadigd.

De messenbladen aanbrengen en verwijdersen

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken voordat u de messenbladen verwijdert of aanbrentg.

• Draag bij het aanbrengen of verwijderen van de messenbladen allijn handschoenen zonder de schede eraf te halen zodate uw handen en gezicht nicht rechtstreeks in aanraking komen met de messenbladen. Als u dat Niet doet, kan dit leiden tot persoonlijk letsel.

OPMERKING:

Veeg het vet op het tandwiel en de kruk Niet af. Als u dit toch doet, kan het gereedschap worden beschadigd.
- Voor de specifieke methode van het verwijderen en aanbrengen van messenbladen, leest u dechterkant van de verpakking van de los verkrijgbare messenbladen.

De messenbladen verwijderen

Draai het gereedschap ondersteboven en draai de vier schroeven los (zie afb. 21).

OPMERKING:

• Wees voorzichtig uw handen Niet vuil te makeen aan het vet in het tandwiehuis van de messenbladen.

Verwijder het deksel op de onderkant (zie afb. 22).

Verwijder de afdekking van het tandzielhuis (zie afb. 23).

Draai de kruk met behulp van een

platkopschroevendraaier naar de hoek aangegeven in de afbeeling (zie afb. 24).

Verwijder de twee schroeven uit de messenbladen zodat de messenbladen uit het gereedschap verwijderd können worden (zie afb. 25).

LET OP:

• Draai het tandwiel terug maar de oorspronkelijke stand waarin het werk aangebracht voor het geval het per ongeluk worden afgenomen.

De messenbladen aanbrengen

Bereid de 4 schroeven (voor het deksel op de onderkant), de 2 schroeven (voor de messenbladen), het deksel van het tandwielhuis, het deksel op de onderkant en de neue messenbladen voor.

Draai de kruk maar de stand zoals aangegeven in de afbeeling. Breng vet aan, dat bij de neuele messenbladen werden geleverd, rondom de kruk (zie afb.26).

Leg het ovale gat in het bovenste messenblad over het gat in het onderste messenblad (zie afb. 27).

Haal de schede van de oude messenbladen af en schuif het op de neue messenbladen om veiliger te werkten tienden het vertvangen van de messenbladen (zie afb. 28). Plaats de neue messenbladen in het gereedschap zodat de ovale gaten in de messenbladen over de kruk passen. Laat de gaten in de messenbladen samenvallen met de schroefgaten in het gereedschap en zet ze daarna vast met de twee schroeven (zie afb. 29).

Controleer met een platkopschroevendraarier of de kruk soepel draait (zie afb. 30).

Monteer de afdekking van het tandzielhuis en het deksel op de onderkant van het gereedschap. Draai de schroeven stevig aan.

Haal de schede van de messenbladen af en schakel daarna het gereedschap in om te controleren of het goed werkkt.

OPMERKING:

• Als de messenbladen Niet goed werkken, zich ze Niet goed op de kruk bevestigd. Voer de procedure vanaf het begin opnieuw uit.

Bewaren

Het gaatje in het deksel op de onderkant is handig om het gereedschap aan een spijker in de muur op te hangen (zie afb. 31).

Schuif de schede over de messenbladen zodat deze nicht bloot liggen. Bewaar het gereedschap buiten bereik van kinderen.

Bewaar het gereedschap op eenplaats die nicht is blootgesteld aan water of regen.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, controle en verranging van de koolborstels, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altiid met gebruikmaking van originele Makita-verbangingsonderdelen.

ACCESSOIRES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaaanwijzing worden beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personelijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluiend voor de aangegeven gebruiksdoelendein.

Mocht umeer informatie wollen hebben over deze accessoires, dan kurz u contact opnemen met uwplaatselijke Makita-servicecentrum.

• Schede
  Hakenset
• Messenbladen
  Heupgordelhaak
  Armbandhaak

Alleen voor Europese landen

Geluid

ENG102-2

De typische, A-gewogen geluidsniveauaus zich gemeten

volgens EN60745:

Geluidsdrukniveau (L_pA) : 89,9 dB (A)

Geluidsvermogenniveau (L_WA) : 97,9 dB (A)

Onzekerheid (K): 1,5 dB (A)

vastgesteld volgens EN60745:

Gebruikstoepassing: Snoeien van heggen

Trillingsemissie (a_h) .. 6,7m / s^2

Onzekerheid (K): 1,5 m/s²

EU-Verklaring van Conformiteit

ENH021-2

Wij, Makita Corporation, als de verantwoordelijk fabrikant, verklaren dat de volgende Makitamachine(s):

Aanduiding van de machine: Heggenschaar

Modelnr./Type: UH4570, UH5570 en UH6570

in série zijn geproduceden

Voldoen aan de volgende Europese richtlijnen:

2009 en daarna aan 2006/42/EC vanaf 29 december 2009

En+zijn gefabricieerd in overeenstemming met de

volgende normen of genormaliseerde documenten:

EN60745

De technische documentatie worden bewaar door once

erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.,

De conformiteitsbeoordelingsprocedure vereist door

Gegarandeerd geluidsvermogenniveau: 100 dB

30 januari 2009

Tomoyasu Kato

Director

Makita Corporation
