EFP60202X - Afzuigkap AEG-ELECTROLUX - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	AEG-ELECTROLUX
Model	EFP60202X
Afmetingen (H x B x D)	39,5 cm x 59,8 cm x 27,5 cm
Voeding	220-240 V ~ 50/60 Hz
Motorvermogen	2 x 110 W
Verlichtingsvermogen	11 W (PL)
Lengte voedingskabel	150 cm
Diameter afvoerpijp	120 mm
Minimale veiligheidsafstand (elektrisch koken)	43 cm
Minimale veiligheidsafstand (gas/gemengd koken)	65 cm
Werking	Afvoer naar buiten of recirculatie (koolstoffilter)
Bediening	Instelbare snelheden
Vetfilter	Metaal, wasbaar (elke 4 weken)
Koolstoffilter	Actief, vervangbaar elke 4 maanden (standaard) of wasbaar/herbruikbaar (Long Life)
Onderhoud	Uitschakelen voor reiniging; geen schurende middelen gebruiken
Lamp type	PL (spaarlamp) 11 W
Meegeleverde accessoires	Koolstoffilter, deflector, montageplaten, schroeven, schroevendraaierbit
Installatie	Inbouw in een bovenkast; afvoer- of recirculatieversie
Gewicht	Ongeveer 10 kg (schatting)

Veelgestelde vragen - EFP60202X AEG-ELECTROLUX

Hoe maak ik het metalen vetfilter schoon?

Verwijder het filter door aan de veerhendel te trekken. Was het met de hand in warm water met een mild reinigingsmiddel, of in de vaatwasser op minstens 65 °C. Laat het drogen voordat u het terugplaatst.

Hoe vaak moet ik het koolstoffilter vervangen?

Het standaard actieve koolstoffilter moet elke 4 maanden worden vervangen. Het Long Life-filter wordt elke 2 maanden gereinigd en elke 3 jaar vervangen.

Hoe vervang ik de verlichtingslamp?

Schakel de afzuigkap uit. Verwijder het lampglas, verwijder de defecte lamp en vervang deze door een identieke lamp (PL 11 W). Plaats het lampglas terug.

De afzuigkap werkt niet, wat moet ik doen?

Controleer of er geen stroomuitval is en of de Aan/Uit-schakelaar niet op Uit staat. Als hij tijdens gebruik is gestopt, wacht dan enkele minuten en zet hem weer aan.

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

Voor een elektrisch fornuis minimaal 43 cm. Voor een gas- of mengvuur minimaal 65 cm. Houd u aan de instructies van de fabrikant van het fornuis als deze een grotere afstand aangeven.

Kan ik de afzuigkap in recirculatieversie gebruiken zonder koolstoffilter?

Nee, in recirculatieversie is het actieve koolstoffilter essentieel om de lucht te zuiveren voordat deze terug de kamer in wordt gestuurd. U moet het installeren.

Hoe installeer ik de afzuigkap in afvoerversie naar buiten?

Verwijder het koolstoffilter (indien aanwezig). Sluit een afvoerpijp van 120 mm diameter aan op de meegeleverde flens. Zorg ervoor dat de pijp niet verstopt is en dat de lucht naar buiten wordt afgevoerd.

De prestaties van de afzuigkap zijn onvoldoende, wat moet ik controleren?

Controleer de geselecteerde snelheid, of de keuken goed geventileerd is, of de koolstoffilters niet versleten zijn (in recirculatieversie) en of de afvoerpijp niet verstopt is (in afvoerversie).

Hoe demonteer ik de afzuigkap van de bovenkast?

Trek de lade uit en verwijder de vetfilters. Draai de bevestigingsschroeven los. Om de klemmen los te maken, steekt u een schroevendraaier in de gleuf van het lipje en duwt u naar binnen. Houd de afzuigkap goed vast.

Welke reinigingsproducten moet ik gebruiken voor de afzuigkap?

Gebruik een mild reinigingsmiddel en een zachte doek. Gebruik nooit schurende, bijtende of corrosieve middelen of metalen borstels. Veeg kunststof onderdelen af met een vochtige doek met lauwwarm water en een mild reinigingsmiddel.

GEBRUIKSAANWIJZING EFP60202X AEG-ELECTROLUX

Welkom in de wereld van Electrolux!

Gefeliciteerd, u hebt gekozen voor een eersteklas product van Electrolux. U zult hier jarenlang plezier aan beleven. Het is de ambitie van Electrolux om het huishouden voor u gemakkelijker te makeen door middel van een breed assortment kwaliteitssapparatuur. U vindt enkele voorbeelden hiervan op de voorzijde van deze gebruiksaanwijzing. Neem de tijd om deze gebruiksaanwijzing te bestuderen zodat u kunt profiteren van de voordelen van uw nieuwe apparaat. Wij beloven u een superieure gebruikerservaring en dus meer gemoedsrust. Veelsucc!

Inhoud

Veiligheidsaanwijzingen 22
Algemeen 24
Bediening van de afzuiqkap 25
Onderhoud 26
Extra leverbare accessoires 29
Installatie 30

In deze handleiding worden de volgende symbolen toegepast:

Belangrijke inlichtingen over de verilgheid en over het voorkomen van schade aan het toestel

Algemene inlichtingen en raadgevingen

Inlichtingen over het behouden van het milieu

Veiligheidsaanwijzingen

• De afvoerbuis要去 bij gebruik als afzuigkap de originele diameter van het apparaat hebben. Let op! De afvoerbuis en de bevestigingsringen worden nicht bijgeleverd en要去 apart worden aangeschaft.

• Indien nodig+zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemenaar buiten (telescoop-muurkast)verkrijgbaar. Neem waar voor contact op met once service-afdeling.
• De minimum afstand:tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 43cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gehonden.

• Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.
• Dit apparaat mag nicht worden gebruikt door kinderen of door Personen met beperkte sensorische of geestelijkke capaciteiten of met weinig ervaring en onvoldoende

kennis, tenzij dit Niet geschiedt onder het toezicht of volgens de gebruiks-aanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

• De kinderen要去 algid gecontrolleerd worden zodate zich Niet met het apparaat spelen.
• De wasemkap nooit gebruiken als het rooster Niet goed gemonteerd is!
• De wasemkap NOOIT als steunvlak gebruiken tenzij dit Niet uitdrukkelijk is aangegeven.
• Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gebruikt met andere apparaten die gas en andere brandstoffen toepassen.
• De gezogenlicht mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.
• Het is streng verboden met open vlammen onder de wasemkap te koken.
• Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden.
• Het frituren要去 geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.
• Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt honden aan de regelingen

voorzien door deplaatslijke beveogde autoriteiten.

• De wasemkap要去 regelmatig schoongemaaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in ache).
• Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.
• Zorg algijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.
• ledere aansprakelijkheid voor eventuale schade aan het apparaat of brand veroorzaakt door het Niet in acht nemen van de aanwijzingen uit deze handleiding worden afgewezen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichk negatieve consequenties voor het milieu en de menselijkke gezondheid te voorkomen die anders zouden+kennen wordenveroorzaakt door onjuiste verwerking van dit product als afval.

op het product of opdocumentatie geeft

aan dat dit product nicht als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去 het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel

haar u het product heeft aangeschaft.

Algemeen

• De afzuigkap worden geleverd in de filterende versie met interne lucht-circulatie (koolstofffilter meegeleverd) maar, door het koolstofffilter te verwijden, kan hij tevens als afzuiigend apparaat met afvoer� uiten gebruikt worden.

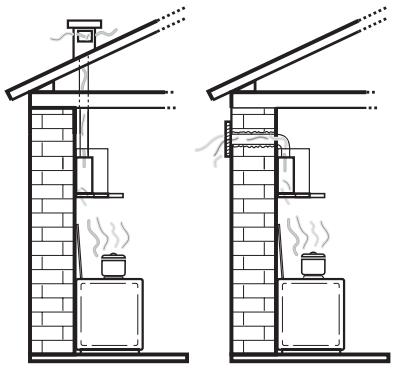

Gebruik als afzuigkap

• De lucht worden met behulp van een op de afvoeropening aan te brengen buis waar buiten afgevoerd.
• Indien nodig+zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemenaar buiten (telescoop-muurkast)verkrijgbaar. Neem waar voor contact op met once service-afdeling.

Gebruik als afzuligkap

Gebruik als recirculatiekap

• De lucht worden door koolfilters gefilterd en wee de keuken in geleid.
• Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.

Gebruik als recirculatiekap

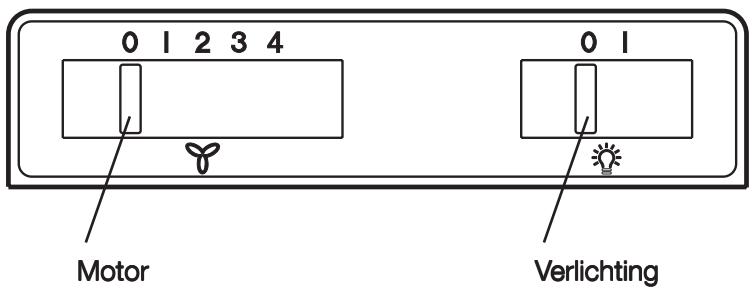

Bediening van de afzuigkap

• De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele Minutes voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minutes aan te latent staan.

Onderhoud

• Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.

Metalen vetfilters

• De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt.

De metalen vetfilters要去elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

Demonteren van de metalen vetfilters

Schuif de vergrendeling van de metalen vetfilters eerst maar achteren en trek de cassette dan�beneden.

Reinigen met de hand

Metaalfiltercassette ca. 1aar in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces EVT. herhalen. Cassette afdrogen en weein zettern.

Afwasautomaat

Metaalfiltercassette in de afwas- automaat zetten. Sterkste programma en hoogste temperatuur (min. 65^ ) kiezen. Proces EVT. herhalen. Cassette afdrogen en weer inzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die darüber geen invloed op de werkung hebben.

• De binnenkant van de kap alleen met een warm sopje reinigen. Geenscherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

Koofilter

• Het kooffilter moet worden gebruikt, als het apparaat als recirculatiekap worden gebruikt.
• Maarvoor is een origineel kooffilter nodig (zie "Extra leverbare accessoires").

- Vervangen van het kooffilter

Bij normalaag gebruik moet het koolfilter elke 4 maanden worden verrangen. Dit filter kan nicht worden gewassen en hergebruikt.

Bij normala gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5uur per dag).

Dat kurz u het Beste in de afwasa automaat doeon. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65^) . Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes konnen veroorzaken. Om de kool wee te activeren,要去 het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100^ kiezen en het filter 10 minuten lang drogen.

Na ca. 3aar moet het filter worden verrangen, omdat dan het vermogen om wasem op te nemen ca. 50 % minder is geworden.

Montage

1. Het meegeleverde frame voor het koolfilter met de 2 nokken maar boven in de schacht van de kap schuiven en in de onderste gaten inclipsen.
2. Met de 2 bijgevoegde schroeven het frame onder aan de ommanteling van de kap bevestigen.
3. Het kooffilter installeren (zie hoofdstuk "Kooffilter")

4. De vetfilters wee monteren. Dampschemaar binnen schuiven.

5. Om het filter los te nemen in omge-keerde volgorde te werk gaan.

• Bij bestelling van een新模式 filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.
• Het kooffilter(Int) u bestellen bij de service-afdeling.

Attentie

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verrang ing resp. reiniging van de filters nicht opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is Niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg�ijn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veriligeidsvoorschriften.

Vervangen van de lamp(en)

• Stekker uit het stopcontact trekken.
• De lampjes pas aanraken als ze afgekoeld zich.
• Verwijder het afdekplaatje
• Verwijder de beschadigde lamp.
• Defecte lamp door een gelijkwaardige lamp verrangen.
• Breng het afdekplaatje wee aan

• Voordat u contact opneemt met once service-afdeling, odomat de gloeilamp Niet brandt, erst controleren of de lamp stevig vast zit.

Reiniging

• Attentie: eerst de stekkeruit het stopcontact trekken. Geen spitse voorwerpen in het beschemrooster van de motor steken.
• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilter-rooster alleen met een vochtige doeken mild afwasmiddel reinigen.
  Maak alle plastic onderdelen schoon met een zachte doek bevochtigd met laww water en een neutraal reinigingsmiddel.
• Het is belangrijk om opijd de filters te verrangen resp. te reinigen. Als u deze aanwijzingen Niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

koofilter Type 150

koofilter Type 150 LONG LIFE

Installatie

Technische gegevens

	EFP 60202	EFP 90202
Afmetingen (in cm):
Hoopte:	39,5	39,5
Breedte:	59,8	89,8
Diepte:	27,5	27,5
Totale aansluitwaarde:	235 W	235 W
Vent.motor:	2x110 W	2x110 W
Verlichting:	11 W (PL)	11 W (PL)
Lengte van het aansluitsnoer:	150 cm	150 cm
Elektrische aansluiting:	220-240 V	220-240 V

Toebehoren/Montagematerialiaal

1 inzetstukken voor schroevendraaiers (om schroeven van het type torx vast te draaien)
1 afvoerbuis 0 120 mm
1 luchtgeleider
4 afstandsstukken
4 houtschroeven 4,5 × 16 ~mm
2 schroeven 2,9x13mm
1 koolfilter

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektro-installateur

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft,要去 deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze Niet goed te bereiken, dan要去 een tweepolige schakelaar worden geplaatst die devolledige ontkoppeling van het net garandeert in het geval van een over spanning van klasse III, in overeenstemming met de installmentie normen.

Attentiel! Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllerer deze goed functioneert, controllerer.altijd of de voedingskabel goed gemonteerd is.

Installatie

Vóró de installmentie controller of het apparaat van het elektriciteitsnet ontkoppeld is.

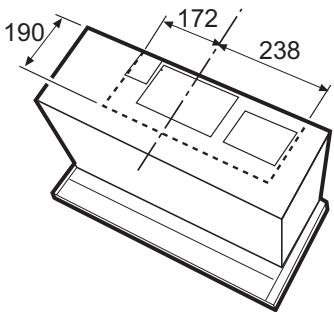

Voorbereiding bovenkast - afzuigkap/recirculatiekap

• De kap worden door de fabriek voor het ingebruik nemen met de afvoer maar boven geleverd.
  Alvorens de kap te installereren, een gat boren in de bovenkant van de bovenkast. Door dit gat worden de afvoerbuis en het aansluitsnoor gevoerd en het dient ook om eventuele reparations te vergemakkelijken.
• De bovenkast要去en min. rompdiepte (zonder deur) van 280 mm. Binnenwerkse hoogte minstens 370 mm.

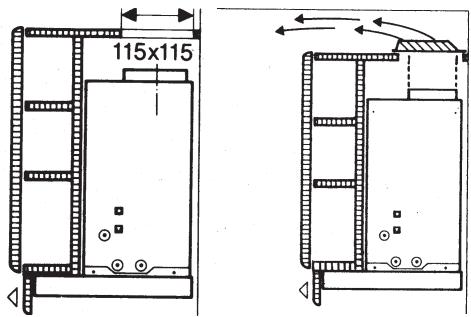

Voorbereiding bovenkast - recirculatiekap

• Voor montage van de kap moet in de bovenplank van de bovenkast een gat van115x115 mm voor het ventilatierooster (recirculatiekap) uitgezaagd worden.
• Naar gelang van de hoogte van de bovenkast hebt u voor gebruik als recirculatiekap een aansluitbuis of bovendien een Niet brandbaar stuk buis (100/ 115/120 mm Ø) tot de bovenplank van de bovenkast nodig.

Afvoeropening (afzuigkap/recirculatiekap)

• De afvoerbuis要去en diameter van 120 mm hebben.
• Bevestig de meegeleverde afvoerbuis op de afvoeropening (bajonet

bevestiging).

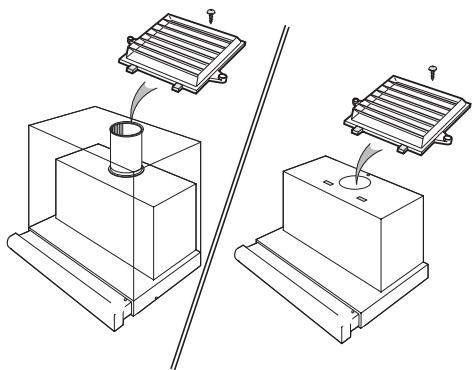

Alleen voor gebruik als recirculatiekap

• De luchtgeleider op de afvoerbuis bevestigen.

Kruidenrekje

• Als voír de kap een kruidenrekje worden aangebracht, moet er een min. afstand van 5 mm:tussen de Voorkant van de kap en de wand van het kruidenrekje aangehouden worden (deze luchtspleet is voor de luchtcirculatie absolut nodig).
• Het bovenste gedeelte van dechterwand van het kruidenrekje要去uitneembaar zijn (toegang voor afvoerbuis respectievelijk de justering van debovenkast).

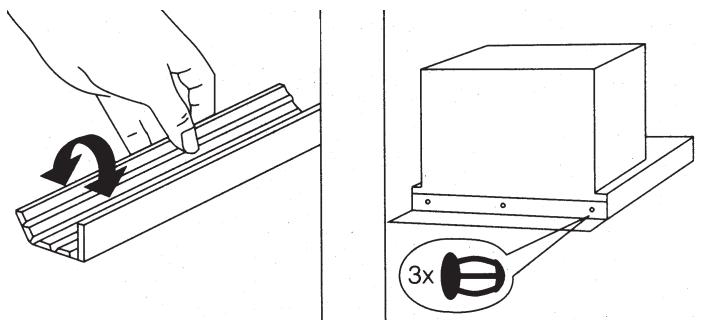

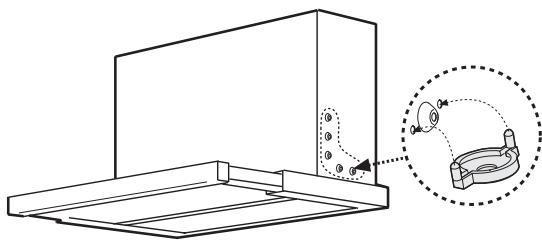

Montage van de kap in de bovenkast - afzuigkap (recirculatiekap met kooffilter)

• Boorsjabloon aan de binnenkant van de zichwand van de bovenkast rechts respectievelijk links aanleggen, bevestigingsgaten 2 ~mm en 2 gaten 6 ~mm , diepte 5 ~mm voor de bevestigingsnagels (montagehulp) aftekenen en Voorboren.

• Dampschem van de kap helemaal maar buiten trekken.

• Let op: Verwijdersen en inzetten van de vetfilterroosters alleen bij geheel waar buiten getrokken dampscherm.

Metalen vetfilters verwijderen. Eerst het allerste en dan het voorste vetfilter.

• Bijzemwanden van 16 mm要去en de aan de ommanteling geclipste afstandsschijven verwijderd worden. Kap met 4 respectievelijk 6 schroeven 4 mm Ø bevestigen.

• Kap in de meubelombouwkast schuiven, de 2 bevestigingsnagels (montagehulpen) pakken rechts en links in de zichwand van de bovenkast en houden de kap voor de verdere bevestiging vast. De kap worden dan met de 4, respectievelijk 6 schroeven 4mm bevestigd.
• Metalen vetfilters weir inzetten. Dampschemaar binnen schuiven.
• Bij bovenkasten met meer dan 300mm rompdiepte要去 de spleet maar de muur met een wandafsluitlijst (extra leverbaar accessoire) afgedekt worden. Bij de montage handelt u als volgt:

Meet de wandafstand en zorg bij de afsluitlijst voor de nodige bredte (wandafstand +5 à 8 mm), doordat u de afsluitlijst bij de in aanmerking komende kerf afknigt en het overtollige materiaal aft Scheurt (beschemfolie eraf trekken).

De aflsuiitlijst nu met drie clips (extra leverbaar accessoire) aan de onderkant van de kap bevestigen.

Stevig aandrukken!

Inzetten van het koolfilter bij gebruik als recirculatiekap

Als de kap als recirculatiekap gemonteerd worden (luchtafvoer via het rooster van de bovenkast)要去 voor het inzetten van de metalen vetfilters absolut het koolfilter (extra leverbaar accessoire) worden gemonteerd.

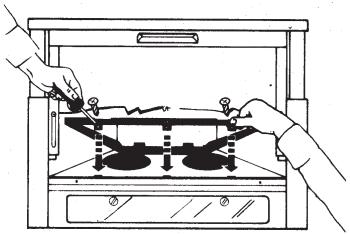

Volgorde van de montage:

1. Het meegeleverde frame voor het kooffilter met de 2 nokkenaar boven in de schacht van de kap schuiven en in de onderste gaten inclipsen.
2. Met de 2 bijgevoegde schroeven het frame onder aan de ommanteling van de kap bevestigen.
3. Het kooffilter installeren (zie hoofdstuk "Kooffilter")
4. De vetfilters wee moneren. Dampschem naar binnen schuiven.

Kapuit debovenkast halen

Als om technische redenen (omschakeling afzuigkap-recirculatiekap) de kap uit de bovenkast要去 worden verwijderd handelt u als volgt:

• Dampschemr helemaal uittrekken en de metalen vetfilters verwijderen.
• De 4 respectievelijk 6 bevestigingsschroeven van de kap (bevestiging aan de bovenkast) losmaken.
• Om de beiden bevestigingsnagels (montagehulp) los te makeen een kruiskopschroevendraaier van max. 3 mm Ø in de veeropening steken en de veer tegelijk maar binnen (aar de ommanteling van de kap) drukken.

Let op: kap vasthouden!

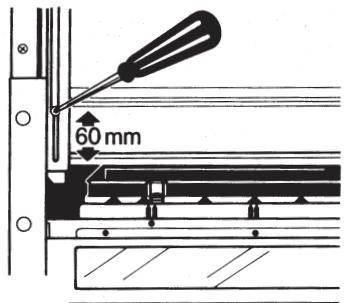

Verstellen van het dampscherm

Bij wandkasten met een rompdiepte van 275 mm tot 335 mm kan de diepte van het dampscherm als volgt versteld worden:

• De beiden metalen vetfilters door ontgrendelen verwijderen.
• Schroeven aan de beiden aanslagbeugels losdraaien en de uittrekdiepte instellen. (minimum 275 mm, maximum 335 mm).
• Schroeven weer bevestigen.
• Vetfilters inzetten.
