Type	Plafondventilator
Merk	Evolar
Model	EVO-CF52SN
Spanwijdte bladen	52 inch
Aantal bladen	5
Bediening	Afstandsbediening met lichtdimmer en omschakelaar
Lichtset	Inbegrepen (LED)
Omkeerbare motor	Ja
Montage	Downrod
Minimale plafondhoogte	7 ft (2,3 m)
Afstand tot muren	30 inch (76 cm)
Voeding	120V~60Hz
Gewicht	Ongeveer 15 lbs (6,8 kg)
Snelheidsinstellingen	3 snelheden
Veiligheidsclassificatie	Vereist ventilatorgeschikt plafonddoos met ondersteuning tot 100 lbs
Installatie	Doe-het-zelf met meegeleverd materiaal; professionele elektricien aanbevolen
Reiniging	Droge stofdoek of licht bevochtigde doek; geen water of reinigingsmiddelen
Meegeleverde accessoires	Afstandsbediening, montagebeugel, downrod, balanceringsset voor bladen, lichtset

Veelgestelde vragen - EVO-CF52SN Evolar

Waarom draait mijn ventilator niet?

Controleer of de stroom is ingeschakeld bij de stroomonderbreker of zekeringkast. Zorg ervoor dat alle draadverbindingen stevig zijn en de batterijen van de afstandsbediening correct zijn geplaatst. Als u een wandschakelaar gebruikt, controleer dan of deze in de AAN-stand staat.

Waarom maakt mijn ventilator lawaai?

Draai alle schroeven op de bladbeugels en motor vast. Zorg ervoor dat de kap niet te dicht bij het plafond zit (laat minstens 3 mm opening). Als het geluid van de motor komt, laat de ventilator dan minstens 8 uur draaien om in te lopen. Als het geluid aanhoudt, neem dan contact op met een gekwalificeerde elektricien.

Waarom wiebelt mijn ventilator?

Controleer eerst of alle bladschroeven vastzitten. Meet de afstand tussen elke bladpunt en het plafond; pas indien nodig aan. Als het wiebelen aanhoudt, gebruik dan de meegeleverde balanceringsset: bevestig een clip aan een blad, test en verplaats tot het wiebelen verbetert, bevestig vervolgens een gewicht.

Hoe gebruik ik de balanceringsset?

Zet de ventilator op hoge snelheid en let op het wiebelen. Zet uit en plaats de clip halverwege op een blad. Zet weer aan; als het wiebelen verbetert, laat het dan zo; zo niet, probeer andere bladen. Zodra gevonden, verplaats de clip langs het blad voor het beste resultaat, bevestig dan het gewicht op die positie.

Hoe keert u de luchtstroom om?

Gebruik de omkeerschakelaar op de afstandsbediening. Zorg ervoor dat de ventilator volledig is gestopt voordat u schakelt. In de zomer draaien de bladen tegen de klok in om een neerwaartse luchtstroom te creëren; in de winter met de klok mee om warme lucht te circuleren.

De afstandsbediening werkt niet. Wat moet ik doen?

Controleer of de batterijen correct zijn geplaatst en voldoende stroom hebben. Als er andere ventilatoren met afstandsbediening in de buurt zijn, kunnen ze storing veroorzaken. Zorg ervoor dat de stroom is ingeschakeld. Probeer de code-leerprocedure: binnen 30 seconden na inschakelen, houd de '' knop op de afstandsbediening 5 seconden ingedrukt tot een lange piep klinkt.

Kan ik een dimmerschakelaar gebruiken om de ventilatorsnelheid te regelen?

Nee. Het gebruik van een dimmerschakelaar met volledig bereik veroorzaakt een luid zoemend geluid en kan de ventilator beschadigen. Gebruik de ventilator alleen met de meegeleverde afstandsbediening of een snelheidsregelaar die speciaal is ontworpen voor plafondventilatoren. Gebruik geen solid-state snelheidsregelaars.

Hoe installeer ik de lichtset?

Verwijder eerst de voorgeïnstalleerde schroeven van de montageplaat van de lichtset. Sluit de draden van de lichtset aan op de draden van de ventilator (kleuren matchen). Til vervolgens de lichtset op zijn plaats en bevestig met de schroeven. Raadpleeg de handleiding voor gedetailleerde bedradingsschema's.

Welk type lampen gebruikt de lichtset?

De handleiding specificeert geen lamptype. Waarschijnlijk gebruikt het geïntegreerde LED-modules. Als de lichtset vervangbare lampen heeft, raadpleeg dan het etiket op de armatuur. Gebruik voor de veiligheid alleen lampen die door de fabrikant worden aanbevolen.

Hoe reinig ik de ventilator en bladen?

Gebruik een droge stofdoek of een licht bevochtigde doek. Gebruik geen water, reinigingsmiddelen of schurende schoonmaakmiddelen. Om letsel te voorkomen, zet u de ventilator uit en wacht u tot deze stopt voordat u gaat schoonmaken.

GEBRUIKSAANWIJZING EVO-CF52SN Evolar

Installatie-instructies

plafondventilator

VEILIGHEIDSTIPS

WAARSCHUWING: Om het risico van een elektrische schok te voorkomen, schakelt u de elektriciteit naar de ventilator uit bij de hoofdzekering of het schakelpaneel voordat u met de installatie van de ventilator begint of voordat u onderhoud aan de ventilator uitvoert of accessoires installeert.

LEES ALLE INSTRUCTIES EN VEILIGHEIDSINFORMATIE ZORGVULDIG DOOR VOORDAT U UW VENTILATOR INSTALLEERT EN BEWAAR DEZE INSTRUCTIES.

LET OP: om persoonlijk letsel te voorkomen, kan het gebruik van handschoenen noodzakelijk zijn bij het hanteren van ventilatoronderdelen met scherpe randen.

1. Zorg ervoor dat alle elektrische aansluitingen voldoen aan de plaatselijke verordeningen en nationale voorschriften. Als u niet bekend bent met elektrische bedrading of als de draden in het huis/gebouw een andere kleur hebben dan die waarnaar in de instructie wordt verwezen, neem dan contact op met een gekwalificeerde elektricien.
2. Zorg ervoor dat u een plaats voor uw ventilator hebt gekozen waar de bladen vrij kunnen draaien en er minstens 2,3 meter ruimte is tussen de vloer en de uiteinden van de ventilatorbladen. De ventilator moet zo worden gemonteerd dat de uiteinden van de bladen ten minste 76 cm verwijderd zijn van muren of andere verticale structuren.
3. De plafonddoos en de plafondbevestiging moeten stevig vast zitten en minstens 45 kg kunnen dragen. De plafonddoos moet rechtstreeks door de constructie van het gebouw worden ondersteund. Zorg ervoor dat de plafonddoos waaraan de plafondventilator wordt opgehangen, geschikt is voor ventilatoren. Er moet een opschrift op de plafonddoos staan dat dit aangeeft.
   WAARSCHUWING: om het risico van brand, elektrische schok of persoonlijk letsel te verminderen moet de ventilator gemonteerd worden aan de plafonddoos die gemarkeerd is met "Geschikt voor ventilatorbevestiging" en moeten de montageschroeven gebruikt worden die bij de plafonddoos geleverd zijn. De meeste plafonddozen die gewoonlijk worden gebruikt voor het ophangen van verlichtingsarmaturen zijn niet geschikt voor ventilatoren en moeten mogelijk worden vervangen. Raadpleeg bij twijfel een gekwalificeerde elektricien.
4. Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste draden naar boven worden gedraaid en voorzichtig in de plafonddoos worden geduwd. De draden moeten uit elkaar worden gelegd met de geaarde draad en de apparatuur-aardende draad aan weerszijden van de plafonddoos.
   WAARSCHUWING: om het risico van elektrische schok en brand te verminderen en om een bromtoon te voorkomen, mag deze ventilator niet worden gebruikt met een solid-state-snelheidsregelaar of met een dimschakelaar voor het hele snelheidsbereik. Het gebruik van zo' dimschakelaar om de snelheid te regelen zal een luide bromtoon bij de ventilator veroorzaken.
5. Gebruik de draairichtingtoets niet voordat de ventilator volledig tot stilstand is gekomen (draairichtingtoets, indien inbegrepen).
6. Steek niets tussen de ventilatorblåden terwijl deze draaien.
   WAARSCHUWING: om het risico van persoonlijk letsel te verminderen, mag u de bladbeugels niet buigen bij het installeren van de beugels, het uitbalanceren van de bladen of het schoonmaken van de Steek niets tussen de draaiende ventilatorbladen.
   WAARSCHUWING: wees voorzichtig wanneer u rond de ventilator werkt of deze schoonmaakt, om persoonlijk letsel of schade aan de ventilator of andere voorwerpen te voorkomen.
7. Gebruik geen water of schoonmaakmiddelen om de ventilator of ventilatorbladen schoon te maken. Een droge stofdoek of een licht bevochtigde doek is voor de meeste reinigingswerkzaamheden voldoende.
   WAARŠCHUWING: om het risico op persoonlijk letsel te verminderen, mag u alleen onderdelen gebruiken die bij deze ventilator zijn geleverd. Bij gebruik van ANDERE onderdelen dan die welke bij deze ventilator zijn geleverd, vervalt de garantie.

OPMERKING: deze belangrijke veiligheidsvoorschriften en instructies omvatten niet alle omstandigheden en situaties die zich zouden kunnen voordoen. Gezond verstand en voorzichtigheid zijn noodzakelijke factoren bij de installatie en het gebruik van deze ventilator.

Installatie voorbereiden

Beno- digd- heden

Inhoud van de verpakking

1. Plafondhouder

2. Verlengstang

3. Jukafdekking

5.Motor

1. Lampenset

2. Lampenkap

8.Bladen

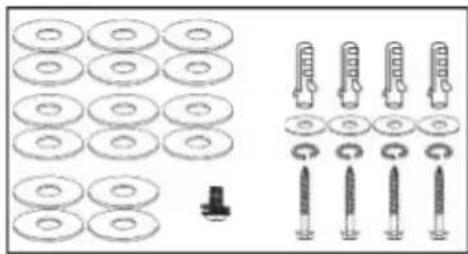

Installatieset

Balanceerset Installatie-instructies

Stap 3 - Ontvanger in plafondhouder plaatsen en bedraden

Stap 4 - Bladen en lampenset installeren

1

Verwijder de voorgiestalleerde schroeven, plaats de bladen over de juiste schroefgaten en schroef ze stevig vast.

2

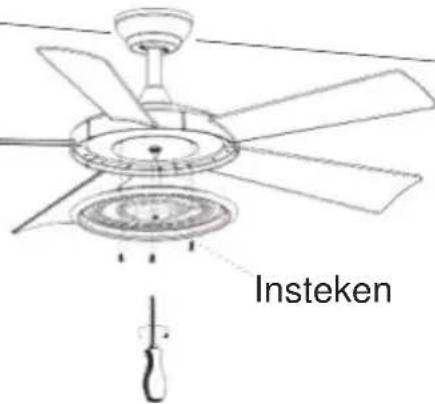

Verwijder de voorgeinstalleerde schroeven, sluit de kabel van de lampenset aan en dek de set af.

3

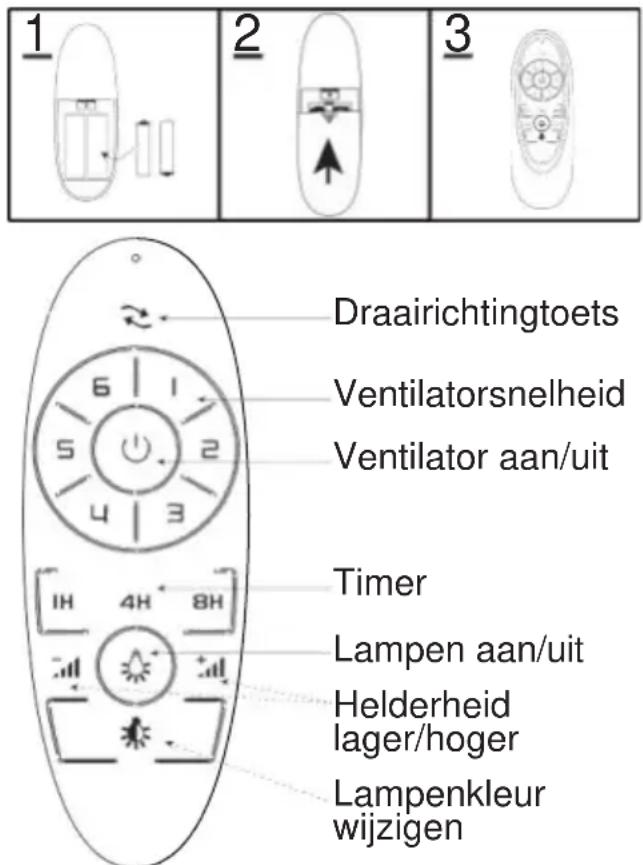

Afstandsbediening (zender) gebruiken

Draairichtingtoets

Ventilatorsnelheid

Ventilator aan/uit

Timer

Lampen aan/uit

Helderheid lager/hoger

Lampenkleur wijzigen

Als de zender de ventilator niet bedient

1. Controleer of de batterijen correct zijn geplaatst en niet leeg zijn. Vervang de batterijen indien nodig.

2. Controleer of er soortgelijke afstandsbedieningen in de nabijheid actief zijn. Afstandsbedieningen met dezelfde frequentie kunnen elkaar storen.

3. Controleer of de zender en de ontvanger elkaar herkennen. Schakel de stroom in en houd binnen 30 seconden daarna de toets(1) 5 seconden ingedrukt. Als u een lange pieptoon hoort, is de herkenning succesvol verlopen en functioneert de afstandsbediening normaal.

Probleemoplossing

Ventilator werkt niet

1. Controleer of zekeringen of schakelaars de stroomvoorziening naar de ventilator blokkeren.
2. Schakel de stroom uit en controleer 2. alle draadverbindingen naar de ventilator en in de schakelaarbehuizing3. (moet door elektricien gebeuren!).

Ventilator maakt lawaai

1. Zorg dat de schroeven tussen ventilatorbladen en motor goed vastzitten en dat de meegeleverde borgringen zijn gebruikt.
2. Haal de bovenste beschermkap omlaag zodat deze zich minimaal 3 mm onder het plafond bevindt.
3. Controleer of er bladen gebarsten zijn. Vervang de gebarsten bladen.
4. Als u de ventilator voor het eerst gebruikt, laat deze dan ten minste 8 uur draaien. Als de bromtoon blijft, schakel dan een elektricien in.

Ventilator draait, maar luchtstroom is onvoldoende

1. De ventilator draait in de verkeerde richting: de lucht gaat omhoog.
2. De ruimte bevat voorwerpen die de luchtstroom blokkeren.
3. De ventilator is te klein voor de afmetingen van de ruimte.

1. De ventilatorbladen hangen niet parallel met het plafond .Voor controle zie afb. 1.
2. Zorg dat de plafondhouder strak tegen de plafonddoos is bevestigd, zonder enige beweging.
3. Zorg dat alle schroefverbindingen tussen bladen en motor vast zitten.
4. Gebruik de balanceerset om de ventilator uit te balanceren. Zie de beschrijving hieronder.

Uitbalanceren – Wiebelende ventilator

Als de ventilator tijdens het draaien wiebelt, is dat geen teken dat deze niet goed functioneert (zelfs als het wiebelen enkele centimeters is). Om het wiebelen te verminderen, kunt u bij een uitgeschakelde ventilator:

1. controlleren of alle bladen stevig zijn bevestigd (schroeven aandraaien);
2. de afstanden tussen elk bladen en het plafond controleren. U voert de meting uit zoals in onderstaande afbeelding is aangegeven. Als er verschillen zijn terwijl de schroeven al goed zijn aangedraaid, controleert u of alle bladen dezelfde vorm hebben. Als een blad duidelijk zichtbaar een andere vorm heeft, kan dat tijdens het draaien voor onbalans zorgen.

Als u de voorgaande stappen hebt doorlopen en de ventilator nog steeds wiebelt, moet u de meegeleverde balanceerset gebruiken om de ventilator als volgt dynamisch uit te balanceren:

1. Schakel de ventilator in op de hoogste snelheid, zodat deze maximaal wiebelt.
2. Schakel de ventilator uit. Kies een blad en plaats een klemmetje (zie afbeelding 1 hieronder) halverwege de schroefbevestiging en het uiteinde.
3. Schakel de ventilator weer in en controleer of het wiebelen meer of minder is geworden. Schakel deze weer uit en plaats het klemmetje op een ander blad als het wiebelen niet is verminderd. Herhaal deze stappen en bepaal bij welk blad het wiebelen wel vermindert.
4. Laat het klemmetje zitten op het blad dat het beste resultaat geeft. Schuif het klemmetje heen en weer langs dat blad tot u de positie vindt met het beste resultaat.
5. Daarna plaatst u een van de gewichtjes bovenop het blad, op de middellijn ter hoogte van het klemmetje (zie afbeelding 2 hieronder). Daarna verwijdert u het klemmetje.
