EVO-CF52BWD - Ventilator Evolar - Gratis gebruiksaanwijzing en handleiding

Type	Plafondventilator
Merk	Evolar
Model	EVO-CF52BWD
Bladdiameter	52 inch (132 cm)
Aantal bladen	3
Montage	Stang of plafondmontage
Voeding	110-120 V AC, 60 Hz
Motortype	AC-motor
Afstandsbediening	Inclusief (zender en ontvanger)
Lichtkit	Inclusief (LED, kleurtemperatuur instelbaar)
Omkeerbare motor	Ja (vooruit/achteruit schakelaar)
Ventilatorsnelheid instellingen	Meerdere snelheden via afstandsbediening
Timerfunctie	Ja (op afstandsbediening)
Minimale plafondhoogte	2,13 m (7 ft) van vloer tot bladtips
Minimale vrije ruimte bladen	76 cm (30 inch) van muren
Gewicht	Ongeveer 6,8 kg (15 lbs)
Materialen	Metalen motorhuis, kunststof bladen
Reiniging	Droge of licht vochtige doek; geen water of reinigingsmiddelen
Veiligheidscertificering	cETLus vermeld (typisch)
Garantie	Levenslange garantie op motor (verondersteld)

Veelgestelde vragen - EVO-CF52BWD Evolar

Wat moet ik doen als de ventilator helemaal niet werkt?

Controleer eerst of de stroomonderbrekers en zekeringen intact zijn. Schakel dan de stroom uit en controleer alle draadverbindingen in de schakelaar en bij de ventilator. Als u niet zeker bent, bel dan een gekwalificeerde elektricien.

Waarom maakt mijn ventilator geluid?

Zorg ervoor dat alle schroeven (blad aan arm, arm aan motor) goed vastzitten en dat de borgringen zijn gebruikt. Laat de behuizing zakken zodat deze minimaal 3 mm van het plafond af is. Controleer op gebarsten bladen en vervang indien nodig. Bij nieuwe ventilatoren, laat 8 uur draaien; als het geluid aanhoudt, neem dan contact op met een gecertificeerde elektricien.

De ventilator wiebelt tijdens het draaien. Hoe kan ik dit verhelpen?

Draai eerst alle schroeven aan. Meet de afstand van blad tot plafond zoals in de handleiding; indien ongelijk, controleer de bladvorm. Gebruik het balanceringsset: bevestig een clip aan een blad, test en verplaats tot het wiebelen vermindert, plaats dan een gewicht op die positie. Zie de balanceringsstappen in de handleiding.

De afstandsbediening bedient de ventilator niet.

Zorg ervoor dat de batterij correct is geplaatst en opgeladen is. Vervang indien nodig. Controleer of er geen andere soortgelijke afstandsbedieningsproducten in de buurt zijn die interferentie veroorzaken. Voer de leercodekoppeling uit: schakel de stroom in, druk binnen 30 seconden 5 seconden op de 'S' knop op de zender tot u een lange 'piep' hoort.

De ventilator draait maar de luchtstroom is zwak.

De ventilator staat mogelijk in de achteruitstand (voor winter) en blaast lucht omhoog. Controleer de omkeerschakelaar. Zorg er ook voor dat er geen obstakels zoals meubels zijn die de luchtstroom blokkeren. Als de kamer groot is, is de ventilator mogelijk te klein voor de ruimte.

Kan ik een dimmerschakelaar gebruiken om de ventilatorsnelheid te regelen?

Nee, het gebruik van een halfgeleider snelheidsregelaar of dimmer kan een luid bromgeluid veroorzaken en de ventilator beschadigen. Gebruik alleen de meegeleverde afstandsbediening of een ventilatorspecifieke snelheidsregelaar.

Hoe maak ik de ventilator en bladen schoon?

Gebruik een droge stofdoek of een licht vochtige doek. Gebruik geen water of reinigingsmiddelen, omdat deze de afwerking of elektrische onderdelen kunnen beschadigen.

Wat is de minimale hoogte vereist voor installatie?

De ventilatorbladen moeten minimaal 2,13 m (7 ft) boven de vloer en minimaal 76 cm (30 inch) van muren of andere rechtopstaande constructies zijn.

De lichtkit werkt niet. Wat moet ik controleren?

Zorg ervoor dat de kabel van de lichtkit goed is aangesloten en dat de lampen niet los zitten. Controleer of de afstandsbediening werkt (probeer het licht aan/uit te zetten). Als de ventilator werkt maar het licht niet, neem dan contact op met een gekwalificeerde elektricien.

Hoe verander ik de richting van de ventilator?

De ventilator heeft een omkeerschakelaar (meestal op het motorhuis). Zet de ventilator volledig uit, schakel dan de schakelaar om om de richting te veranderen: tegen de klok in voor zomer (neerwaartse luchtstroom) en met de klok mee voor winter (opwaartse luchtstroom).

GEBRUIKSAANWIJZING EVO-CF52BWD Evolar

Installatie-instructies

plafondventilator

VEILIGHEIDSTIPS

WAARSCHUWING: Om het risico van een elektrische schok te voorkomen, schakelt u de elektriciteit naar de ventilator uit bij de hoofdzekering of het schakelpaneel voordat u met de installatie van de ventilator begint of voordat u onderhoud aan de ventilator uitvoert of accessoires installeert.

LEES ALLE INSTRUCTIES EN VEILIGHEIDSINFORMATIE ZORGVULDIG DOOR VOORDAT U UW VENTILATOR INSTALLEERT EN BEWAAR DEZE INSTRUCTIES.

LET OP: om persoonlijk letsel te voorkomen, kan het gebruik van handschoenen noodzakelijk zijn bij het hanteren van ventilatoronderdelen met scherpe randen.

1. Zorg ervoor dat alle elektrische aansluitingen voldoen aan de plaatselijke verordeningen en nationale voorschriften. Als u niet bekend bent met elektrische bedrading of als de draden in het huis/gebouw een andere kleur hebben dan die waarnaar in de instructie wordt verwezen, neem dan contact op met een gekwalificeerde elektricien.
2. Zorg ervoor dat u een plaats voor uw ventilator hebt gekozen waar de bladen vrij kunnen draaien en er minstens 2,3 meter ruimte is tussen de vloer en de uiteinden van de ventilatorbladen. De ventilator moet zo worden gemonteerd dat de uiteinden van de bladen ten minste 76 cm verwijderd zijn van muren of andere verticale structuren.
3. De plafonddoos en de plafondbevestiging moeten stevig vast zitten en minstens 45 kg kunnen dragen. De plafonddoos moet rechtstreeks door de constructie van het gebouw worden ondersteund. Zorg ervoor dat de plafonddoos waaraan de plafondventilator wordt opgehangen, geschikt is voor ventilatoren. Er moet een opschrift op de plafonddoos staan dat dit aangeeft.
   WAARSCHUWING: om het risico van brand, elektrische schok of persoonlijk letsel te verminderen moet de ventilator gemonteerd worden aan de plafonddoos die gemarkeerd is met "Geschikt voor ventilatorbevestiging" en moeten de montageschroeven gebruikt worden die bij de plafonddoos geleverd zijn. De meeste plafonddozen die gewoonlijk worden gebruikt voor het ophangen van verlichtingsarmaturen zijn niet geschikt voor ventilatoren en moeten mogelijk worden vervangen. Raadpleeg bij twijfel een gekwalificeerde elektricien.
4. Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste draden naar boven worden gedraaid en voorzichtig in de plafonddoos worden geduwd. De draden moeten uit elkaar worden gelegd met de geaarde draad en de apparatuur-aardende draad aan weerszijden van de plafonddoos.
   WAARSCHUWING: om het risico van elektrische schok en brand te verminderen en om een bromtoon te voorkomen, mag deze ventilator niet worden gebruikt met een solid-state-snelheidsregelaar of met een dimschakelaar voor het hele snelheidsbereik. Het gebruik van zo' dimschakelaar om de snelheid te regelen zal een luide bromtoon bij de ventilator veroorzaken.
5. Gebruik de draairichtingtoets niet voordat de ventilator volledig tot stilstand is gekomen (draairichtingtoets, indien inbegrepen).
6. Steek niets tussen de ventilatorblåden terwijl deze draaien.
   WAARSCHUWING: om het risico van persoonlijk letsel te verminderen, mag u de bladbeugels niet buigen bij het installeren van de beugels, het uitbalanceren van de bladen of het schoonmaken van de Steek niets tussen de draaiende ventilatorbladen.
   WAARSCHUWING: wees voorzichtig wanneer u rond de ventilator werkt of deze schoonmaakt, om persoonlijk letsel of schade aan de ventilator of andere voorwerpen te voorkomen.
7. Gebruik geen water of schoonmaakmiddelen om de ventilator of ventilatorbladen schoon te maken. Een droge stofdoek of een licht bevochtigde doek is voor de meeste reinigingswerkzaamheden voldoende.
   WAARŠCHUWING: om het risico op persoonlijk letsel te verminderen, mag u alleen onderdelen gebruiken die bij deze ventilator zijn geleverd. Bij gebruik van ANDERE onderdelen dan die welke bij deze ventilator zijn geleverd, vervalt de garantie.

OPMERKING: deze belangrijke veiligheidsvoorschriften en instructies omvatten niet alle omstandigheden en situaties die zich zouden kunnen voordoen. Gezond verstand en voorzichtigheid zijn noodzakelijke factoren bij de installatie en het gebruik van deze ventilator.

Installatie voorbereiden

Beno- digd- heden

Inhoud van de verpakking

1.Beschermkap
4. Jukafdekking

9. Afstandsbediening

Installatieset

Balanceerset Installatie-instructies

Stap 3 - Ontvanger in plafondhouder plaatsen en bedraden

Stap 4 - Bladen en lampenset installeren

1

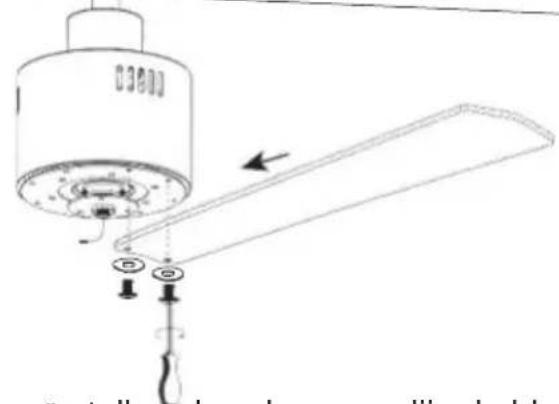

Verwijder de voorgiastalleerde schroeven, lijn de bladen uit met de juiste schroefgaten en schroef ze stevig vast.

2

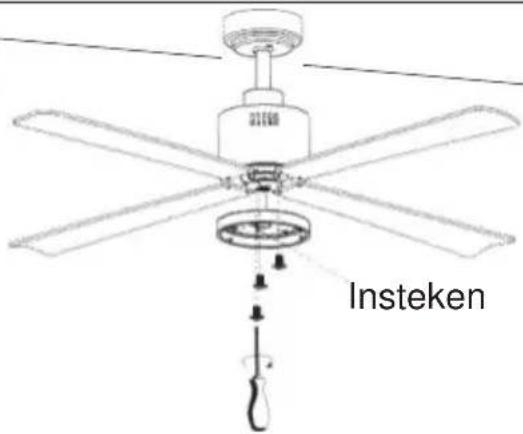

Verwijder de voorgeinstalleerde schroeven, sluit de lampensetdraad aan en dek de lampenset af.

3

Afstandsbediening (zender) gebruiken

Probleemoplossing

Ventilator werkt niet

1. Controleer of zekeringen of schakelaars de stroomvoorziening naar de ventilator blokkeren.
2. Schakel de stroom uit en controleer 2. alle draadverbindingen naar de ventilator en in de schakelaarbehuizing3. (moet door elektricien gebeuren!).

Ventilator maakt lawaai

1. Zorg dat de schroeven tussen ventilatorbladen en motor goed vastzitten en dat de meegeleverde borgringen zijn gebruikt.
2. Haal de bovenste beschermkap omlaag zodat deze zich minimaal 3 mm onder het plafond bevindt.
3. Controleer of er bladen gebarsten zijn. Vervang de gebarsten bladen.
4. Als u de ventilator voor het eerst gebruikt, laat deze dan ten minste 8 uur draaien. Als de bromtoon blijft, schakel dan een elektricien in.

Als de zender de ventilator niet bedient

1. Controleer of de batterijen correct zijn geplaatst en niet leeg zijn. Vervang de batterijen indien nodig.
2. Controleer of er soortgelijke afstandsbedieningen in de nabijheid actief zijn. Afstandsbedieningen met dezelfde frequentie kunnen elkaar storen.
3. Controleer of de zender en de ontvanger elkaar herkennen. Schakel de stroom in en houd binnen 30 seconden daarna de toets(1) 5 seconden ingedrukt. Als u een lange pieptoon hoort, is de herkenning succesvol verlopen en functioneert de afstandsbediening normaal.

Ventilator draait, maar luchtstroom is onvoldoende

1. De ventilator draait in de verkeerde richting: de lucht gaat omhoog.
2. De ruimte bevat voorwerpen die de luchtstroom blokkeren.
3. De ventilator is te klein voor de afmetingen van de ruimte.

1. De ventilatorbladen hangen niet parallel met het plafond .Voor controle zie afb. 1.
2. Zorg dat de plafondhouder strak tegen de plafonddoos is bevestigd, zonder enige beweging.
3. Zorg dat alle schroefverbindingen tussen bladen en motor vast zitten.
4. Gebruik de balanceerset om de ventilator uit te balanceren. Zie de beschrijving hieronder.

Uitbalanceren – Wiebelende ventilator

Als de ventilator tijdens het draaien wiebelt, is dat geen teken dat deze niet goed functioneert (zelfs als het wiebelen enkele centimeters is). Om het wiebelen te verminderen, kunt u bij een uitgeschakelde ventilator:

1. controlleren of alle bladen stevig zijn bevestigd (schroeven aandraaien);
2. de afstanden tussen elk bladen en het plafond controleren. U voert de meting uit zoals in onderstaande afbeelding is aangegeven. Als er verschillen zijn terwijl de schroeven al goed zijn aangedraaid, controleert u of alle bladen dezelfde vorm hebben. Als een blad duidelijk zichtbaar een andere vorm heeft, kan dat tijdens het draaien voor onbalans zorgen.

Als u de voorgaande stappen hebt doorlopen en de ventilator nog steeds wiebelt, moet u de meegeleverde balanceerset gebruiken om de ventilator als volgt dynamisch uit te balanceren:

1. Schakel de ventilator in op de hoogste snelheid, zodat deze maximaal wiebelt.
2. Schakel de ventilator uit. Kies een blad en plaats een klemmetje (zie afbeelding 1 hieronder) halverwege de schroefbevestiging en het uiteinde.
3. Schakel de ventilator weer in en controleer of het wiebelen meer of minder is geworden. Schakel deze weer uit en plaats het klemmetje op een ander blad als het wiebelen niet is verminderd. Herhaal deze stappen en bepaal bij welk blad het wiebelen wel vermindert.
4. Laat het klemmetje zitten op het blad dat het beste resultaat geeft. Schuif het klemmetje heen en weer langs dat blad tot u de positie vindt met het beste resultaat.
5. Daarna plaatst u een van de gewichtjes bovenop het blad, op de middellijn ter hoogte van het klemmetje (zie afbeelding 2 hieronder). Daarna verwijdert u het klemmetje.
