Producttype	Plafondventilator
Merk	Evolar
Model	EVO-CF48WWD
Bladspanwijdte	48 inch (122 cm)
Aantal bladen	5
Motortype	AC-motor
Spanning	120V / 60Hz
Maximaal vermogen	70W
Omkeerbare motor	Ja (zomer/winterstand)
Afstandsbediening	Inbegrepen
Verlichtingsset	Inbegrepen (LED)
Montagetype	Montage met stang
Bladhoek	12 graden
Luchtstroom	Ongeveer 5000 CFM
Geluidsniveau	~30 dB (Laag)
Gewicht	Ongeveer 15 lbs (6,8 kg)
Veiligheidscertificering	UL-genoteerd
Garantie	Levenslang op motor, 2 jaar op onderdelen
Onderhoud	Maak bladen schoon met een vochtige doek; geen water op de motor
Reserveonderdelen beschikbaar	Bladen, bevestigingsmateriaal, afstandsbediening

Veelgestelde vragen - EVO-CF48WWD Evolar

Hoe installeer ik de Evolar EVO-CF48WWD plafondventilator?

Raadpleeg de meegeleverde handleiding. Zorg dat het plafondblok het gewicht van de ventilator (15 lbs) kan dragen. Gebruik de meegeleverde stang en veiligheidskabel. Volg de bedradingsinstructies voor de ventilator en verlichtingsset.

Hoe maak ik de ventilatorbladen schoon?

Gebruik een vochtige doek om de bladen af te vegen. Gebruik geen water of chemicaliën direct op de motor. Voor stof kan een zachte borstelopzet op een stofzuiger worden gebruikt.

Hoe gebruik ik de afstandsbediening?

Plaats 2 AAA-batterijen in de afstandsbediening. Druk op de ventilator knop om door de snelheden te cyclen. De lichtknop regelt het LED-licht. Als het niet werkt, zorg dan dat de dipswitches van de ontvanger overeenkomen met die van de afstandsbediening.

Kan ik de ventilator zonder verlichtingsset gebruiken?

Ja, de ventilator werkt onafhankelijk. Als het licht niet gewenst is, kunt u de verlichtingsset verwijderen en de draden afdoppen.

Hoe keer ik de ventilatorrichting om?

Zoek de omkeerschakelaar op de motorbedekking. Schuif deze naar de tegenovergestelde stand. De ventilator moet uit staan tijdens het wijzigen van de richting.

De ventilator wiebelt of maakt geluid. Wat moet ik doen?

Controleer of alle bladen stevig zijn bevestigd. Gebruik de meegeleverde balanceringskit om de bladgewichten aan te passen. Zorg dat de plafondbevestiging strak zit. Als het geluid aanhoudt, controleer op losse schroeven.

Wat is de garantie op de Evolar EVO-CF48WWD?

De motor heeft levenslange garantie. Onderdelen zoals bladen, bevestigingsmateriaal en afstandsbediening zijn 2 jaar gedekt. Aankoopbewijs vereist.

Kan ik deze ventilator op een schuin plafond installeren?

Ja, het kan worden geïnstalleerd op schuine plafonds tot 15 graden. Gebruik de juiste stanglengte.

Hoe koppel ik de afstandsbediening aan de ventilator?

Schakel de ventilator en het licht uit bij de muurschakelaar. Plaats batterijen in de afstandsbediening. Druk binnen 30 seconden de 'pair'-knop in en houd deze vast (indien aanwezig) of volg de handleiding voor dipswitches.

Welk type lamp gebruikt de ventilator?

De ventilator heeft een geïntegreerde LED-lichtmodule. Deze is niet vervangbaar. Als het defect raakt, neem dan contact op met de klantenservice voor vervanging.

GEBRUIKSAANWIJZING EVO-CF48WWD Evolar

Installatie-instructies

plafondventilator

VEILIGHEIDSTIPS

WAARSCHUWING: Om het risico van een elektrische schok te voorkomen, schakelt u de elektriciteit naar de ventilator uit bij de hoofdzekering of het schakelpaneel voordat u met de installatie van de ventilator begint of voordat u onderhoud aan de ventilator uitvoert of accessoires installeert.

LEES ALLE INSTRUCTIES EN VEILIGHEIDSINFORMATIE ZORGVULDIG DOOR VOORDAT U UW VENTILATOR INSTALLEERT EN BEWAAR DEZE INSTRUCTIES.

LET OP: om persoonlijk letsel te voorkomen, kan het gebruik van handschoenen noodzakelijk zijn bij het hanteren van ventilatoronderdelen met scherpe randen.

1. Zorg ervoor dat alle elektrische aansluitingen voldoen aan de plaatselijke verordeningen en nationale voorschriften. Als u niet bekend bent met elektrische bedrading of als de draden in het huis/gebouw een andere kleur hebben dan die waarnaar in de instructie wordt verwezen, neem dan contact op met een gekwalificeerde elektricien.
2. Zorg ervoor dat u een plaats voor uw ventilator hebt gekozen waar de bladen vrij kunnen draaien en er minstens 2,3 meter ruimte is tussen de vloer en de uiteinden van de ventilatorbladen. De ventilator moet zo worden gemonteerd dat de uiteinden van de bladen ten minste 76 cm verwijderd zijn van muren of andere verticale structuren.
3. De plafonddoos en de plafondbevestiging moeten stevig vast zitten en minstens 45 kg kunnen dragen. De plafonddoos moet rechtstreeks door de constructie van het gebouw worden ondersteund. Zorg ervoor dat de plafonddoos waaraan de plafondventilator wordt opgehangen, geschikt is voor ventilatoren. Er moet een opschrift op de plafonddoos staan dat dit aangeeft.
   WAARSCHUWING: om het risico van brand, elektrische schok of persoonlijk letsel te verminderen moet de ventilator gemonteerd worden aan de plafonddoos die gemarkeerd is met "Geschikt voor ventilatorbevestiging" en moeten de montageschroeven gebruikt worden die bij de plafonddoos geleverd zijn. De meeste plafonddozen die gewoonlijk worden gebruikt voor het ophangen van verlichtingsarmaturen zijn niet geschikt voor ventilatoren en moeten mogelijk worden vervangen. Raadpleeg bij twijfel een gekwalificeerde elektricien.
4. Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste draden naar boven worden gedraaid en voorzichtig in de plafonddoos worden geduwd. De draden moeten uit elkaar worden gelegd met de geaarde draad en de apparatuur-aardende draad aan weerszijden van de plafonddoos.
   WAARSCHUWING: om het risico van elektrische schok en brand te verminderen en om een bromtoon te voorkomen, mag deze ventilator niet worden gebruikt met een solid-state-snelheidsregelaar of met een dimschakelaar voor het hele snelheidsbereik. Het gebruik van zo' dimschakelaar om de snelheid te regelen zal een luide bromtoon bij de ventilator veroorzaken.
5. Gebruik de draairichtingtoets niet voordat de ventilator volledig tot stilstand is gekomen (draairichtingtoets, indien inbegrepen).
6. Steek niets tussen de ventilatorblåden terwijl deze draaien.
   WAARSCHUWING: om het risico van persoonlijk letsel te verminderen, mag u de bladbeugels niet buigen bij het installeren van de beugels, het uitbalanceren van de bladen of het schoonmaken van de Steek niets tussen de draaiende ventilatorbladen.
   WAARSCHUWING: wees voorzichtig wanneer u rond de ventilator werkt of deze schoonmaakt, om persoonlijk letsel of schade aan de ventilator of andere voorwerpen te voorkomen.
7. Gebruik geen water of schoonmaakmiddelen om de ventilator of ventilatorbladen schoon te maken. Een droge stofdoek of een licht bevochtigde doek is voor de meeste reinigingswerkzaamheden voldoende.
   WAARŠCHUWING: om het risico op persoonlijk letsel te verminderen, mag u alleen onderdelen gebruiken die bij deze ventilator zijn geleverd. Bij gebruik van ANDERE onderdelen dan die welke bij deze ventilator zijn geleverd, vervalt de garantie.

OPMERKING: deze belangrijke veiligheidsvoorschriften en instructies omvatten niet alle omstandigheden en situaties die zich zouden kunnen voordoen. Gezond verstand en voorzichtigheid zijn noodzakelijke factoren bij de installatie en het gebruik van deze ventilator.

Installatie voorbereiden

Beno- digd- heden

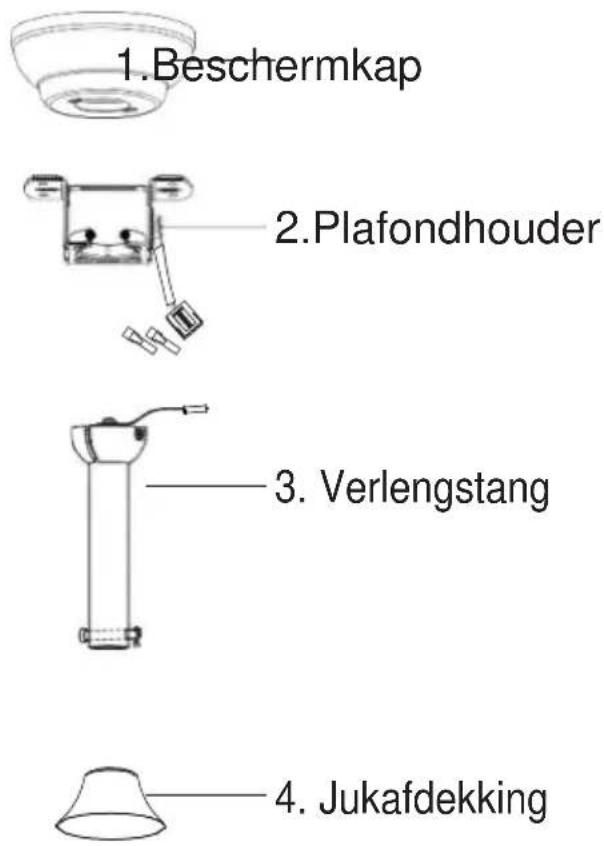

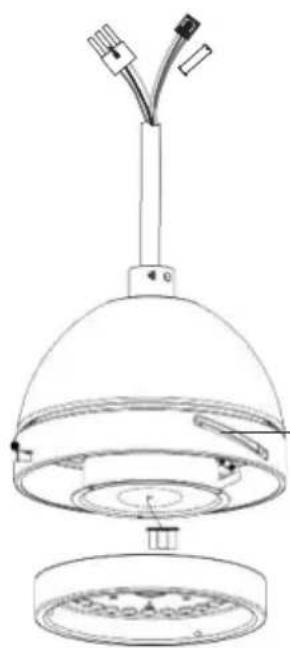

Inhoud van de verpakking

1. Plafondhouder

2. Verlengstang

3. Jukafdekking

Balanceerset Installatie-instructies

Stap 3 - Ontvanger in plafondhouder plaatsen en bedraden

Stap 4 - Bladen en lampenset installeren

1

Steek de bladen in de gleuven en schroef ze stevig vast.

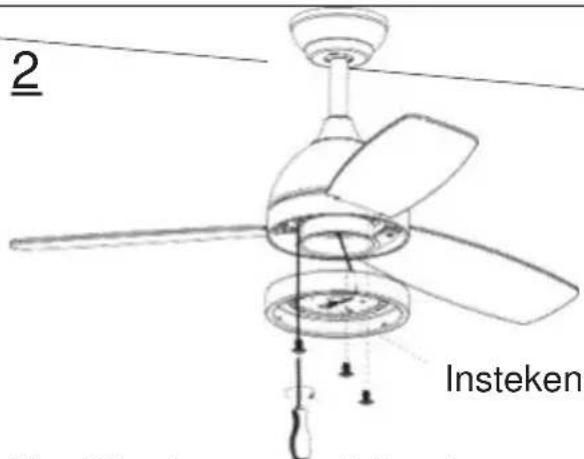

Verwijder de voorgeinstalleerde schroeven, sluit de kabel van de lampenset aan sluit de set af.

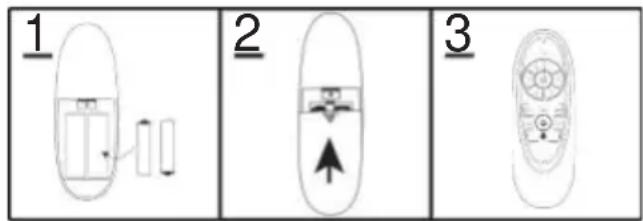

Afstandsbediening (zender) gebruiken

Als de zender de ventilator niet bedient

1. Controleer of de batterijen correct zijn geplaatst en niet leeg zijn. Vervang de batterijen indien nodig.
2. Controleer of er soortgelijke afstandsbedieningen in de nabijheid actief zijn. Afstandsbedieningen met dezelfde frequentie kunnen elkaar storen.
3. Controleer of de zender en de ontvanger elkaar herkennen. Schakel de stroom in en houd binnen 30 seconden daarna de toets! 5 seconden ingedrukt. Als u een lange pieptoon hoort, is de herkenning succesvol verlopen en functioneert de afstandsbediening normaal.

Probleemoplossing

Ventilator werkt niet

1. Controleer of zekeringen of schakelaars de stroomvoorziening naar de ventilator blokkeren.
2. Schakel de stroom uit en controleer 2. alle draadverbindingen naar de ventilator en in de schakelaarbehuizing3. (moet door elektricien gebeuren!).

Ventilator maakt lawaai

1. Zorg dat de schroeven tussen ventilatorbladen en motor goed vastzitten en dat de meegeleverde borgringen zijn gebruikt.
2. Haal de bovenste beschermkap omlaag zodat deze zich minimaal 3 mm onder het plafond bevindt.
3. Controleer of er bladen gebarsten zijn. Vervang de gebarsten bladen.
4. Als u de ventilator voor het eerst gebruikt, laat deze dan ten minste 8 uur draaien. Als de bromtoon blijft, schakel dan een elektricien in.

Ventilator draait, maar luchtstroom is onvoldoende

1. De ventilator draait in de verkeerde richting: de lucht gaat omhoog.
2. De ruimte bevat voorwerpen die de luchtstroom blokkeren.
3. De ventilator is te klein voor de afmetingen van de ruimte.

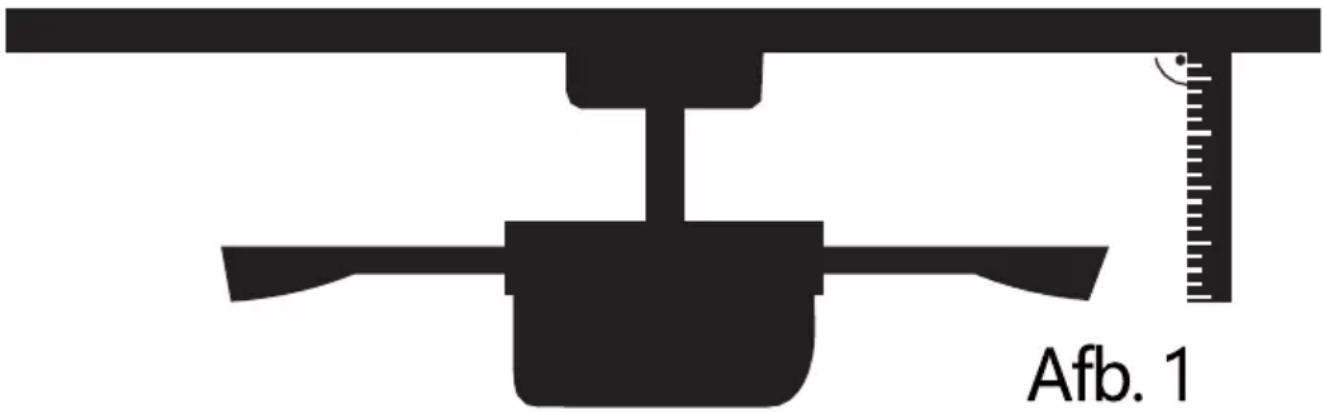

1. De ventilatorbladen hangen niet parallel met het plafond .Voor controle zie afb. 1.
2. Zorg dat de plafondhouder strak tegen de plafonddoos is bevestigd, zonder enige beweging.
3. Zorg dat alle schroefverbindingen tussen bladen en motor vast zitten.
4. Gebruik de balanceerset om de ventilator uit te balanceren. Zie de beschrijving hieronder.

Uitbalanceren – Wiebelende ventilator

Als de ventilator tijdens het draaien wiebelt, is dat geen teken dat deze niet goed functioneert (zelfs als het wiebelen enkele centimeters is). Om het wiebelen te verminderen, kunt u bij een uitgeschakelde ventilator:

1. controlleren of alle bladen stevig zijn bevestigd (schroeven aandraaien);
2. de afstanden tussen elk bladen en het plafond controleren. U voert de meting uit zoals in onderstaande afbeelding is aangegeven. Als er verschillen zijn terwijl de schroeven al goed zijn aangedraaid, controleert u of alle bladen dezelfde vorm hebben. Als een blad duidelijk zichtbaar een andere vorm heeft, kan dat tijdens het draaien voor onbalans zorgen.

Als u de voorgaande stappen hebt doorlopen en de ventilator nog steeds wiebelt, moet u de meegeleverde balanceerset gebruiken om de ventilator als volgt dynamisch uit te balanceren:

1. Schakel de ventilator in op de hoogste snelheid, zodat deze maximaal wiebelt.
2. Schakel de ventilator uit. Kies een blad en plaats een klemmetje (zie afbeelding 1 hieronder) halverwege de schroefbevestiging en het uiteinde.
3. Schakel de ventilator weer in en controleer of het wiebelen meer of minder is geworden. Schakel deze weer uit en plaats het klemmetje op een ander blad als het wiebelen niet is verminderd. Herhaal deze stappen en bepaal bij welk blad het wiebelen wel vermindert.
4. Laat het klemmetje zitten op het blad dat het beste resultaat geeft. Schuif het klemmetje heen en weer langs dat blad tot u de positie vindt met het beste resultaat.
5. Daarna plaatst u een van de gewichtjes bovenop het blad, op de middellijn ter hoogte van het klemmetje (zie afbeelding 2 hieronder). Daarna verwijdert u het klemmetje.
