Producttype	Torenventilator
Merk	Evolar
Model	EVO-29T
Afmeting ventilator	29 inch (75 cm)
Nominale spanning	220V
Nominale frequentie	50 Hz
Vermogen	45 W
Snelheidsstanden	0 (Uit), 1 (Laag), 2 (Midden), 3 (Hoog)
Timerfunctie	Ja, draaiknop
Oscillatie	Ja, oscillatieschakelaar
Oververhittingsbeveiliging	Ingebouwde thermostaat, schakelt motor uit als temperatuur limiet overschrijdt
Bedieningstype	Draaischakelaars (snelheid, timer, oscillatie)
Voetmontage	Twee voetdelen met deuvelpennen, vastgezet met vier schroeven en een moer
Snoerbeheer	Stroomsnoer loopt door gleuf in de voet
Veiligheidsvoorzieningen	Geen voorwerpen door het rooster steken; stekker uittrekken voor reiniging/verplaatsing
Onderhoud	Stofzuig de achterste ventilatieopeningen; veeg de buitenkant af met een zachte vochtige doek; niet demonteren
Meegeleverde onderdelen	Torenventilator chassis, timerschakelaar, snelheidsschakelaars, oscillatieschakelaar, voet, moer, schroefdraadstang
Supportwebsite	www.evolar.nl

Veelgestelde vragen - EVO-29T Evolar

Hoe monteer ik de voet van de EVO-29T ventilator?

Verwijder de moer aan de onderkant door deze linksom te draaien. Zet de twee voetdelen in elkaar met behulp van de deuvelpennen, druk stevig aan, schroef ze vervolgens met vier schroeven aan elkaar. Plaats de torenventilator op de voet met het stroomsnoer door de gleuf en draai de moer rechtsom vast.

Wat moet ik doen als de ventilator onverwacht stopt?

De ventilator heeft een oververhittingsbeveiliging: als de motortemperatuur de limiet overschrijdt, schakelt een ingebouwde thermostaat de zekering uit. Wacht tot de motor is afgekoeld, dan zou de ventilator weer moeten werken. Als het aanhoudt, neem dan contact op met ondersteuning.

Hoe reinig ik de EVO-29T torenventilator?

Trek de stekker uit het stopcontact voordat u gaat reinigen. Gebruik een stofzuiger om stof uit de achterste motorventilatieopeningen te verwijderen. Veeg de buitenoppervlakken af met een zachte vochtige doek. Gebruik geen schurende schoonmaakmiddelen en laat geen water in de motorbehuizing komen. Demonteer de ventilator nooit om hem schoon te maken.

Hoe stel ik de timer in op de ventilator?

Draai de timer draaiknop naar de gewenste tijd. De ventilator werkt gedurende die ingestelde duur en schakelt daarna automatisch uit. Om handmatig uit te schakelen, draait u de knop naar UIT.

Hoeveel snelheidsstanden heeft de EVO-29T?

De ventilator heeft vier standen: 0 (uit), 1 (laag), 2 (midden) en 3 (hoog). Stel in met de snelheidsdraaischakelaar.

Kan ik de EVO-29T ventilator buitenshuis gebruiken?

De handleiding specificeert geen gebruik buitenshuis. Het is ontworpen als een torenventilator voor gebruik binnenshuis. Gebruik buitenshuis kan het blootstellen aan vocht en stof, wat schade kan veroorzaken.

Wat moet ik doen als het stroomsnoer beschadigd is?

Als het stroomsnoer beschadigd is, gebruik de ventilator dan niet. Laat het repareren door een gekwalificeerde specialist of neem contact op met de leverancier. Probeer niet zelf het snoer te vervangen.

Waarom oscilleert mijn ventilator niet?

Controleer of de oscillatieschakelaar is ingeschakeld. Als hij nog steeds niet oscilleert, zorg er dan voor dat niets de ventilatorblokkeert. Als het probleem aanhoudt, neem dan contact op met ondersteuning.

Is het veilig om de ventilator 's nachts te laten draaien?

Ja, de ventilator is ontworpen voor continu gebruik en is voorzien van oververhittingsbeveiliging. Volg echter altijd de veiligheidsrichtlijnen: houd de ventilator uit de buurt van gordijnen en zorg ervoor dat het stroomsnoer niet beschadigd is.

Waar kan ik vervangende onderdelen of ondersteuning vinden voor mijn EVO-29T?

Bezoek de officiële ondersteuningswebsite op www.evolar.nl voor beschikbare onderdelen en informatie. Probeer niet zelf onderdelen te vervangen; neem indien nodig contact op met een specialist.

GEBRUIKSAANWIJZING EVO-29T Evolar

Installatie- en bedieningshandleiding

Evolar EVO-29T

Gebruikershandleiding torenventilator Evolar EVO-29T

(Lees en bewaar deze instructies zorgvuldig)

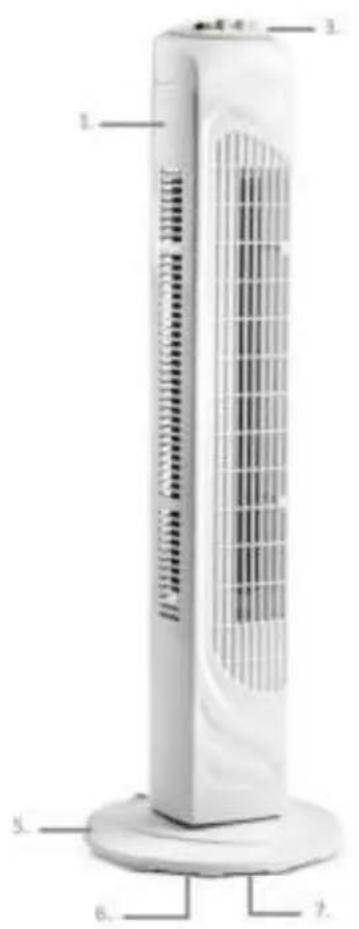

Montage schema:

1. Torenventilator basis
2. Timerschakelaar
3. Standenschakelaars
4. Oscillatie schakelaar
5. Voet
6. Borgmoer
7. Schroefdraad ventilatorbasis

Specificatie:

Nominale spanning: 220V

Frequente: 50Hz

Opgenomen vermogen: 45W

Afmetingen ventilator: 29" 75CM

1. Lees de gebruikers/installatie instructies zorgvuldig door vóór gebruik.
2. Controleer de voeding met de voorgeschreven nominale spanning en frequentie van de ventilator.
3. Voer geen vingers, potloden of andere voorwerpen door het rooster wanneer de ventilator draait.
4. Haal de ventilator van de voeding af wanneer u de ventilator verplaatst.
5. Haal de ventilator van de voeding af wanneer u schoonmaakt.

BESCHERMINGSFUNCTIE OVERVERHITTING:

De ventilator is voorzien van een ingebouwde thermostaat in de motor. De zekering zal de ventilator automatisch uitschakelen wanneer de motor oververhit raakt. De plastic delen zijn door de ingebouwde temperatuurbeveiliging goed beschermd tegen vervorming en brand. Plastic stukken worden dus goed beschermd tegen uitbranden en vervorming.

MONTAGE INSTRUCTIES

BASIS EN CHASSIS MONTAGE INSTRUCTIE:

1. Verwijder de moer aan de onderkant van de torenventilator, draai deze tegen de klok in los.

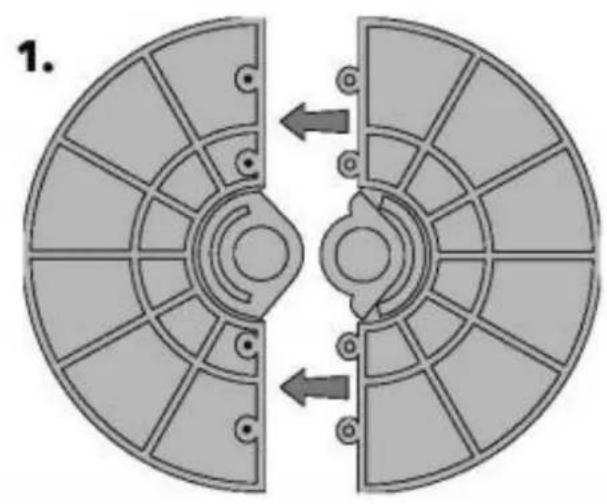

2. Monteer de twee basis voet delen aan elkaar. Deze passen in elkaar door de paspennen in elkaar te steken. Duw de basisdelen stevig op elkaar.
3. Schroef de basisdelen aan elkaar vast met vier schroeven.
4. Bevestig de torenventilator aan de voet. Steek het schroefdraad door de voet heen. De gladde kant van de voet moet naar boven wijzen. Zorg ervoor dat het aansluitsnoer door de sleuf in de voet heen loopt.
5. Vergrendel de torenventilator en de voet aan elkaar door de moer op het schroefdraad vast te draaien. De moer dient met de klok mee vast gedraaid te worden.

Gebruik de standenschakelaar voor het in-/ uitschakelen en het aanpassen van de snelheid van de ventilator. Zet de draaiknop op ON om de ventilator aan te zetten. De ventilator heeft vier standen: 0 = uit, 1 = laag, 2 = middel, 3 = hoog.

VENTILATORREGELING TIMER

Gebruik de draaiknop om de ventilator via de timer in te schakelen. Na het instellen zal de ventilator de gedurende de ingestelde tijd werken. De ventilator kan weer uitgezet worden door de draaischakelaar op OFF te zetten.

De ventilator heeft weinig tot geen onderhoud nodig. Probeer de ventilator niet zelf te repareren, Als de ventilator is beschadigd of, neem dan contact op met de leverancier of een erkend reparatie bedrijf.

ONDERHOUD:

1. Haal de stekker uit het stopcontact en maak de ventilator spanningsloos voordat u de ventilator schoonmaakt, in elkaar zet of uit elkaar haalt.
2. Zorg voor voldoende luchtcirculatie naar de motor, houd de ventilatieopeningen aan de voor en achterkant van de ventilatormotor stof en vuilvrij. U kunt een stofzuiger gebruiken om deze ventilatieopeningen te reinigen. Haal altijd de stekker uit het stopcontact voordat u de ventilator reinigt. Demonteer de ventilator niet om pluizen te verwijderen.
3. Veeg de buitenste poorten af met een zachte doek met een mild schoonmaakmiddel. Gebruik geen schurend schoonmaakmiddel of oplosmiddelen om krassen op het oppervlak te voorkomen.
4. Laat geen water of andere vloeistoffen in de motorbehuizing of andere inwendige delen van de ventilator terechtkomen.
5. Als het netsnoer is beschadigd, mag de ventilator ten alle tijden niet gebruikt worden. U dient de ventilator bij een erkend reparatiebedrijf ter reparatie worden aangeboden.
6. Vervang zelf nooit onderdelen aan de ventilator.

ONDERSTEUNING

Alle beschikbare informatie en onderdelen zijn te vinden op www.evolar.nl
