| Merk | Grundig |
| Model | Apollo PXW 110-7616 REF |
| Type product | Plasma televisie |
| Beeldschermdiagonaal | 106 cm (42 inch) |
| Maximale resolutie | WXGA 1024 x 768 |
| Kijkhoek | 160° horizontaal / 160° verticaal |
| Voeding | 100-240 V, 50/60 Hz |
| Stroomverbruik in gebruik | 330 W |
| Uitgangsvermogen geluid | 2 x 10 watt (muziek), 2 x 5 watt (sinus) |
| Ontvangstbereik | C01...C80, speciale kanalen S01...S41 |
| Aantal zenderplaatsen | 99 TV + 8 AV |
| Aansluitingen | S-VHS, AV3 (video/audio), AV-Out, Y Pb/Pr, DVI-D, HDMI, PC-IN (VGA), PC-DVI Audio, antenne, netkabel |
| Speciale functies | PIP, Double Window, Zoom, Teletekst, Sleep Timer, AVL, Equalizer, VCR-modus |
| Afstandsbediening | Ja, met programmeerbare knoppen voor externe toestellen |
| Beeldformaten | 4:3, 16:9, Auto, 14:9, Panorama, Ondertiteling, Letterbox |
| Inbrandbeveiliging | Aanbevolen: gebruik bewegende beelden tijdens eerste 100 uur, screensaver bij pc-gebruik |
| Reiniging beeldscherm | Zeemlap en glasreinigingsproduct; behuizing met zachte, vochtige doek |
| Veiligheid | Niet openen, niet blootstellen aan vocht, voldoende ventilatie, onweer stekker loskoppelen |
| Milieu | Recycleerbaar; niet bij huisvuil; inleveren bij inzamelpunt |
| Garantie | Zie servicevoorschriften; bij ondeskundige ingrepen vervalt garantie |
Veelgestelde vragen - Apollo PXW 110-7616 REF GRUNDIG
Gebruikersvragen over Apollo PXW 110-7616 REF GRUNDIG
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Televisie in PDF-formaat gratis! Vind uw handleiding Apollo PXW 110-7616 REF - GRUNDIG en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Apollo PXW 110-7616 REF van het merk GRUNDIG.
GEBRUIKSAANWIJZING Apollo PXW 110-7616 REF GRUNDIG
3-4 Installatie en veiligheid
5-6 Aansluiten/voorbereiden
5 T afelvoet monteren
5 Antenne en netkabel aansluiten
6 Hifi-installatie/AV-receiver aansluiten
6 Batterijen in de afstandsbediening plaatsen
7-10 In een oogopslag
7 De aansluitingen van het televisietoestel
8 De bedieningselementen van het televisietoestel
9-10 De afstandsbediening
11-14 Instellingen
11 Televisiezender instellen – automatisch
11-12 Zenderindeling wijzigen
13 Beeldinstellingen
13-14 Geluidsinstellingen
15-19 Televisiemodus
15-16 Basisfuncties
16 Zapfunctie
17 Zoomfunctie

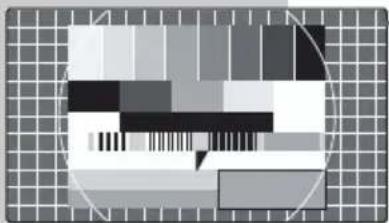

18 Beelformaat omschakelen
19 PIP-mode
20-21 Teletekst-mode
20 TOP-tekst- of FLOF-tekstmodus
20 Normale tekstmodus
20-21 Verdere functies
22 Comfortfuncties

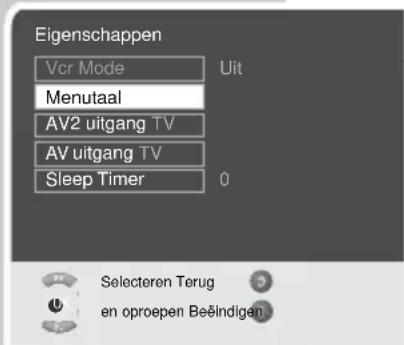

22 Comfortfuncties met het menu »Eigenschappen«

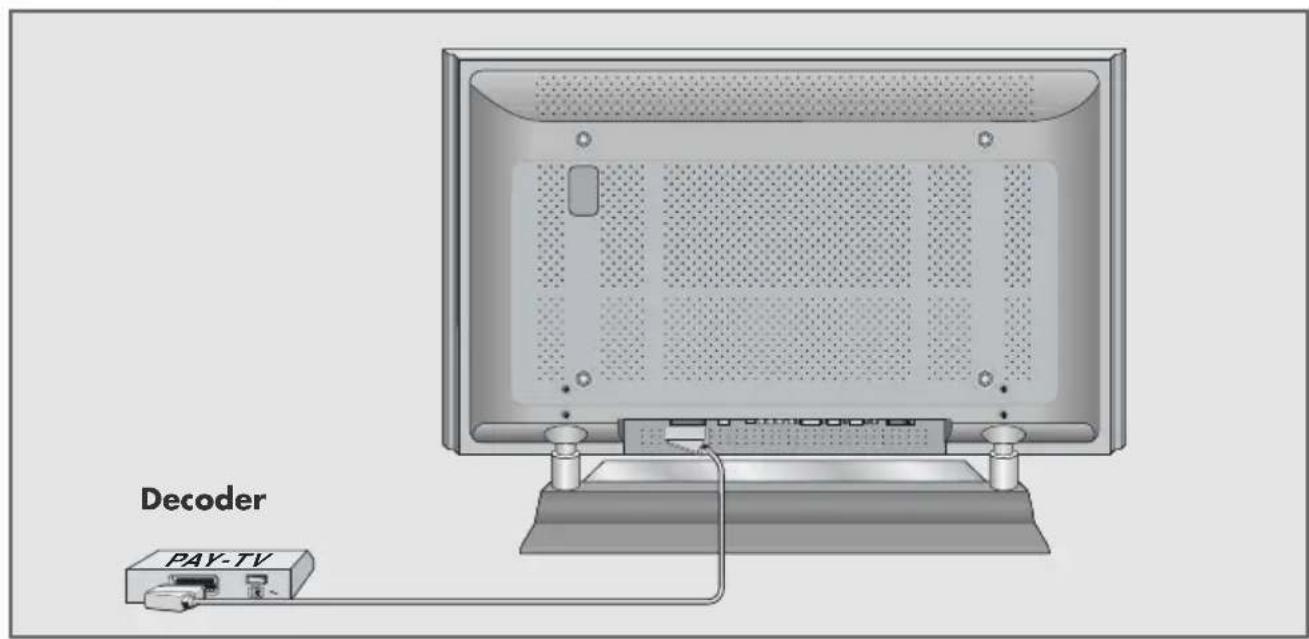

23-28 Gebruik met externe toestellen
29 Gebruik als PC-Monitor
29 PC aansluiten
29 Programmaplaats voor de pc kiezen
29 Instellingen voor de pc
30-32 Speciale instellingen
30-32 Zenders instellen
33-34 Informatie
33 Servicevoorschriften voor de speciaalzaak
33 Milieutip
34 Storingen zelf verhelpen
INSTALLATIE EN VEILIGHEID
Het is belangrijk dat u bij het installeren van het televisietoestel de volgende aanwijzingen in acht neemt:
Dit televisietoestel is bestemd voor het ontvangen en weergeven van beeld- en geluidssignalen.
Elk ander gebruik is uitdrukkelijk verboden.
De ideale kijkafstand bedraagt 5 keer de beeldschermdiagonaal.
Licht op het beeldscherm vermindert de beeldkwaliteit.
Zorg voor voldoende afstand tot de kastwand.
Het televisietoestel is bestemd voor gebruik in droge ruimtes. Als u het toestel toch buiten wilt gebruiken, moet u er in ieder geval voor zorgen dat het toestel beschut is tegen vocht (regen, waterdruppels). Stel het televisietoestel in geen geval bloot aan vochtigheid.
Zet geen met vloeistof gevulde voorwerpen (vazen of iets dergelijks) op het televisietoestel. Deze kunnen omvallen en de vloeistof kan voor gevaarlijke situaties wat betreft de elektriciteit zorgen.
Zet het televisietoestel op een vlakke en harde ondergrond. Leg geen voorwerpen (bijvoorbeeld kranten) op het televisietoestel en geen kleedjes of iets dergelijks onder het televisietoestel.
Zet het televisietoestel niet vlakbij de verwarming of in de volle zon. Dit kan de koeling verstoren.
Wamteophopingen zijn gevaarlijk en verminderen de levensduur van het toestel. Voor de veiligheid moet u geregeld de afzettingen in het toestel door een vakman laten verwijderen.
Maak het televisietoestel in geen geval open. Voor schade die door ondeskundige ingrepen ontstaat, verliest u elke aanspraak op garantie.
Zorg ervoor dat de netkabel en de adapter niet beschadigd worden.
Het televisietoestel mag enkel met de bijgeleverde netkabel/adapter gebruikt worden.
Onweer vormt een bedreiging voor alle elektrische apparatuur. Ook als het televisietoestel uitgeschakeld is, kunnen door blikseminslag in het stroomnet en/of de antenneleiding beschadigingen optreden. Trek daarom altijd de net- en de antennestekker uit het stopcontact als het onweert.
Reinig het plasma-beeldscherm enkel met een zeemlap en een gewoon glasreinigingsproduct.
Reinig de behuizing van het plasma-televisietoestel enkel met een zachte, met helder water bevochtigde doek.
Het plasma-beeldscherm is met een glazen plaat uitgerust. Wordt het toestel aan overmatige belasting blootgesteld, bijvoorbeeld door trillingen, door te buigen of door overmatige hitte kan de glasplaat breken.
Stel de glasplaat niet aan druk of stoten bloot.
Als de glasplaat beschadigd is, trek dan de stekker onmiddellijk uit het stopcontact.
Aanwijzing:
Sluit geen apparatuur aan als uw toestel is ingeschakeld. Schakel voor het aansluiten ook de andere toestellen uit!
Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen en de antenne aangesloten hebt!
INSTALLATIE EN VEILIGHEID
Plasma-beeldschermen werken op basis van fluorescerende stoffen. Bij deze technologie kan het onder bepaalde omstandigheden tot inbrand-effecten komen. Dit kan zijn:
- permanente weergave van een stilstaand beeld;
- permanente weergaven van dezelfde achtergrond;
- gebruik van een beeldformaat (b.v. 4:3) dat niet beeldscherm-vullend is.
Inbrandingen die ontstaan zijn, kunnen in de regel niet meer ongedaan gemaakt worden.
Voor het vermijden van inbrandingen gelieve op het volgende te letten:
- tijdens de eerste 100 gebruiksuren moeten hoofdzakelijk bewegende beelden resp. vaak wisselende stilstaande beelden beelschermvullend weergegeven worden;
- gebruik een beeldschermvullend formaat (16:9);
- bij het gebruik met een pc altijd de screensaver activeren;
- verminder zoveel mogelijk het contrast en de helderheid;
- schakel het toestel uit als het niet gebruikt wordt.
Wordt een stilstaand beeld heel lang (enkele uren) op het plasma-beeld-scherm weergegeven, dan kan het gebeuren, dat dit stilstaand beeld bij het overschakelen naar een andere zender als "spookbeeld" nog een tijdje zichtbaar blijft. Na een bepaalde tijd verdwijnt dit "spookbeeld" echter opnieuw.
Dit wordt veroorzaakt door een soort geheugeneffect. Om dit effect te voorkomen, is het bij het gebruik met een pc aan te bevelen om de screensaver van de pc in te schakelen.
Als het toestel langere tijd niet gebruikt is (langer dan 1 jaar), kan het onder bepaalde omstandigheden tot tijdelijke kleurvervormingen komen.
Dit effect dient bij een plasma-beeldscherm als normaal beschouwd te worden. Na een tijdje verdwijnen deze kleurvervormingen echter opnieuw.
Een plasma-beeldscherm bestaat uit ca. 1,2 miljoen kleurpixels.
Binnen een industriële standaardtolerantie dient er rekening mee gehouden te worden, dat een heel klein deel van de pixels (0,001 %) defect kan zijn. Dit dient niet als toesteldefect in het kader van de garantie beschouwd te worden.
Het plasma-beeldscherm functioneert technologisch met edelgassoorten met behulp van luchtdruk.
In hoogtes van meer dan 2.000 m boven de zeespiegel kan het beeld onstabiel worden en kan de beeldkwaliteit verminderen. Als het toestel echter opnieuw onder 2.000 m boven de zeespiegel gebruikt wordt, verdwijnt dit effect en het toestel functioneert opnieuw perfect.
Houd bij het installeren van de radio rekening met het oppervlak van meubels. Deze oppervlakken hebben de meest uiteenlopende soorten lak- en kunststoflagen. Ze bevatten meestal chemische toevoegingsmiddelen die onder andere het materiaal van de toestelvoeten kunnen aantasten. Daardoor kunnen er resten achterblijven op het meubel, die slechts moeilijk of helemaal niet meer verwijderd kunnen worden.
De afbeeldingen vindt u in de montagehandleiding die in de verpakking van de tafelvoet voorhanden is.
1 De twee houders met de bijgeleverde inbusschroeven aan de tafelvoet bevestigen.
2 Telkens vier bevestigingsschroeven aan de achterkant van het toestel verwijderen.
3 Standvoet op een effen vlak zetten.
4 Toestel van boven op de standvoet zetten.
5 Standvoet aan het toestel bevestigen, hiervoor telkens vier bevestigingsschroeven aan de achterkant van het toestel indraaien.

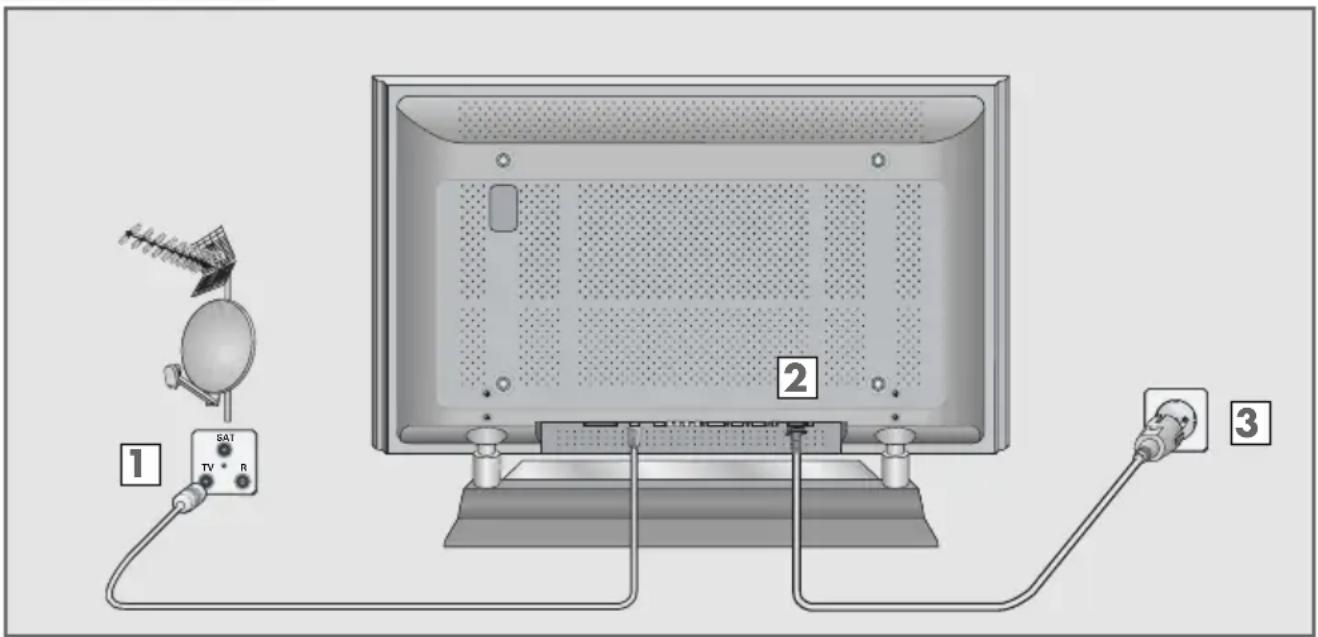

Antenne en netkabel aansluiten
1 Steek de antennekabel van de huisantenne in de antenne-aansluiting »ANT-IN« van het televisietoestel.
2 Steek de meegeleverde netkabel in de netaansluiting van het televisietoestel.
3 Steek de stekker van het netsnoer in een stopcontact.
Aanwijzing:
Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen en de antenne aangesloten hebt!
Sluit het televisietoestel alleen met het bijgeleverde netsnoer op een geschikt geaard veiligheidsstopcontact aan.
Gebruik geen adapterstekkers of verlengsnoeren die niet aan de geldende veiligheidsnormen voldoen en voer ook geen ingrepen aan het netsnoer uit.
Hifi-installatie/AV-receiver aansluiten
Wilt u het optimale beeldgenot van uw kleurentelevisie door een gelijkaardige geluidsbelevenis verrijken, dan raden we u aan om een hifi-installatie/de AV-receiver aan te sluiten.
1 Witte en rode aansluitingen »AV-Out L R« van het televisie-toestel en de betreffende aansluitingen van de hifi-installatie/de AV-receiver met cinchkabel verbinden.
2 Gele bus »AV-Out Video« van het televisietoestel en de betreffende bus van de AV-receiver met cinchkabel verbinden (beeldsignaal).
Batterijen in de afstandsbediening plaatsen
1 Voor het openen van het batterijvak moet het klepje eraf worden gehaald.
2 Batterijen plaatsen (type mignon, b.v. UM-3 of AA, 2 x 1,5 V). Hierbij op de polen letten (in de bodem van het batterijvakje gemarkeerd).
3 Batterijvak sluiten.
Aanwijzing:
Als het televisietoestel niet meer goed op de afstandsbediening reageert, kunnen de batterijen leeg zijn. Lege batterijen moet u onmiddellijk verwijderen.
Voor schade die ontstaat door lekke batterijen, stelt GRUNDIG zich niet aansprakelijk.
Milieutip
Indien bij het door u in gebruik genomen apparaat batterijen of batterijpacks zijn geleverd, geldt het volgende:
Om te voorkomen dat er mogelijk schadelijke stoffen in het milieu terechtkomen, dienen batterijen en batterijpacks, na het beeindigen van de levenscyclus niet te worden weggegooid, maar te worden ingeleverd als klein chemisch afval.
Wanneer batterijen leeg zijn, moet u ze niet weggooien maar inleveren als KCA.
IN EEN OOGOPSLAG

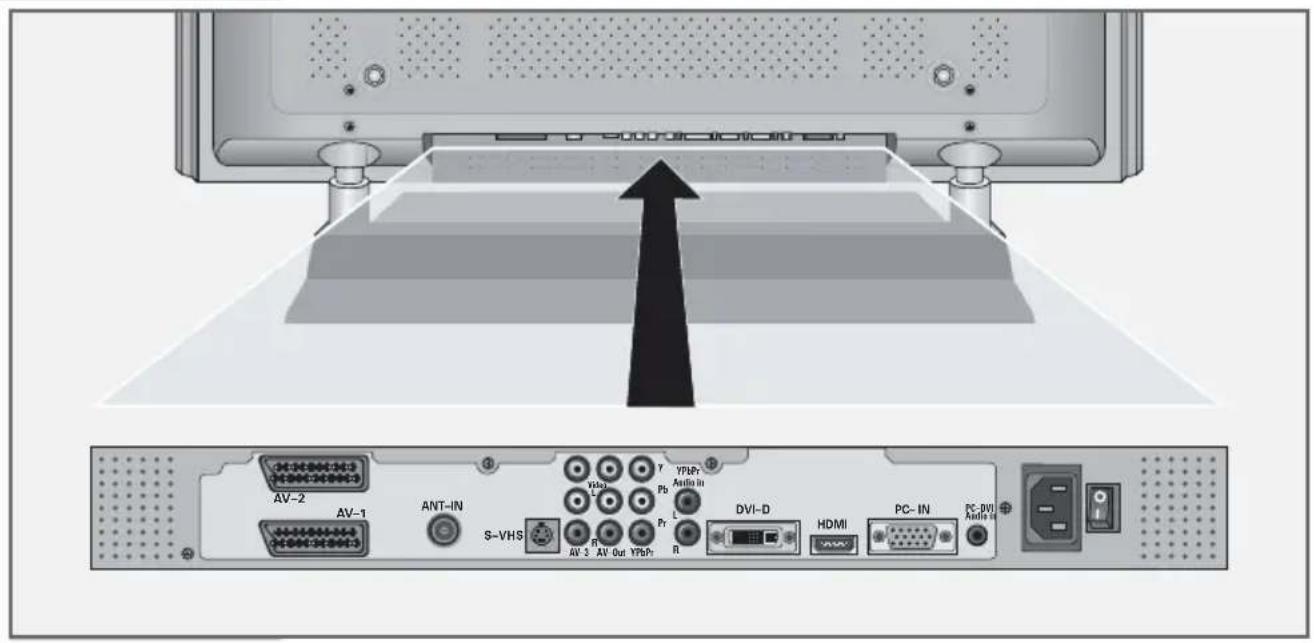

De aansluitingen van het televisietoeste
S-VHS Beeldsignaalingang voor S-video-camcorder.
AV3 VIDEO Beeldsignaalingang voor camcorder.
AV3 L AUDIO R Geluidssignaalingang voor camcorder.
AV-Out Video L R Geluid-/beeldsignaaluitgang.
Y Pb/Pr Beeldsignaalingang (YUV-signaal).
Y Pb/Pr Audio In L R Geluidssignaalingang (YUV-signaal).
DVI-D DVI-D-bus, beeldsignaalingang voor pc (DVI).
HDMI HDMI-bus, geluid-/beeldsignaalingang (HDMI).
PC-IN VGA-bus, beeldsignaalingang voor pc.
PC-DVI Audio In Geluidssignaalingang voor pc.
Bus voor het netsnoer.
10
Netschakelaar, hiermee schakelt u het toestel in stand-by en opnieuw uit.
IN EEN OOGOPSLAG

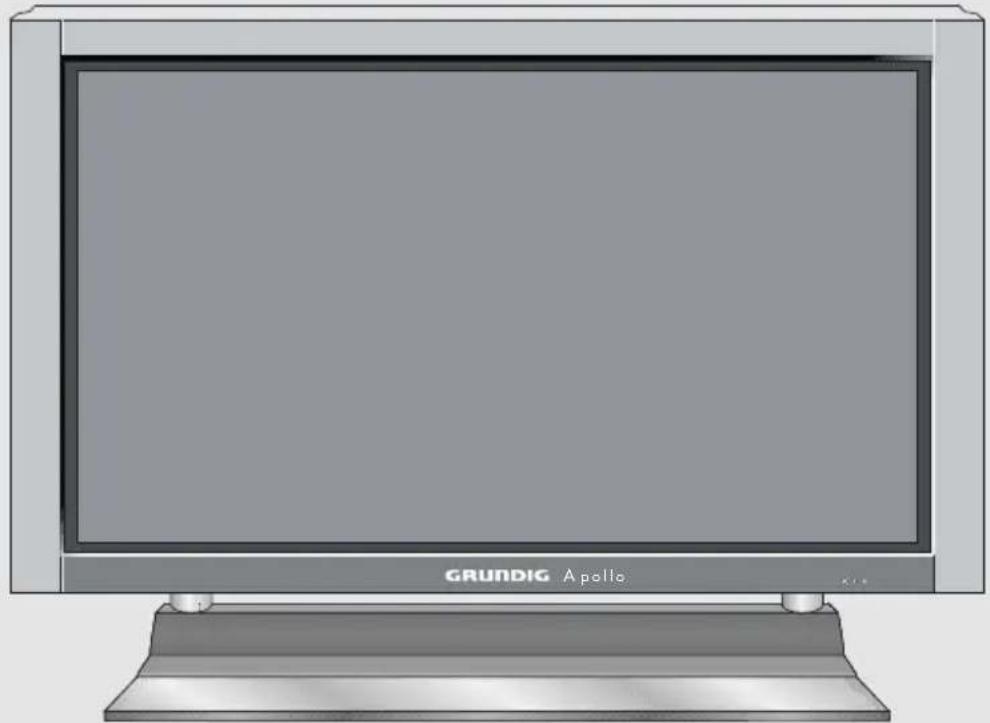

De bedieningselementen van het televisietoestel

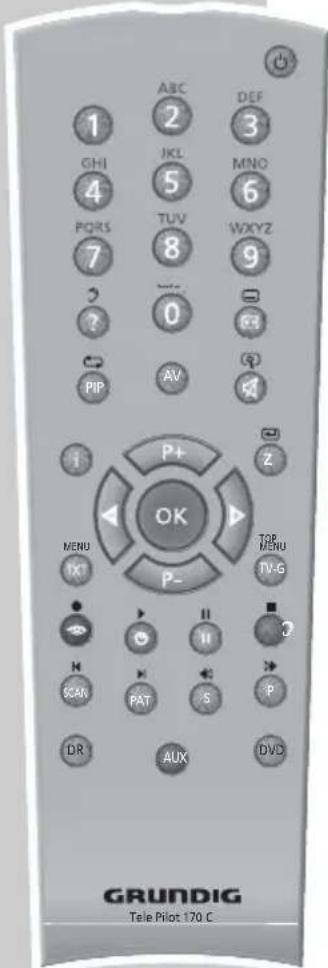

De afstandsbediening
Schakelt het televisietoestel uit (stand-by).
1...0 Schakelt het televisietoestel vanuit stand-by in; kiest direct zenders.
? Geeft nummer en naam van de zender weer; schakelt op dubbele tekengrootte in de teletekstmodus.
Schakelt het beeldformaat om; paginastop in de teletekstmodus.
PIP Geeft een kleinbeeld weer; activeert de Double Window-functie (twee verschillende televisiezenders op de beeldschermhelften); schakelt terug naar het normale beeld.
AV Roept de preselecie voor AV-zenderplaatsen op. Selectie daarna met P+ of P-.
Geluid aan/uit (geluid uitschakelen).
i Roept het »Hoofdmenu« op.
Z Zapfunctie.
P+, P- Schakelt het televisietoestel vanuit stand-by in; kiest stapsgewijs zenders; beweegt de cursor naar boven/beneden.
Wijzigt het volume; beweegt de cursor naar links/rechts.
OK Roept de zenderindeling op; activeert verschillende functies.
TXT Schakelt tussen teletekst- en TV-mode om.
TV-G Toets zonder functie.
Kiest verschillende beeldinstellingen; bladert in teletekst een pagina terug.
Geeft de tijd weer; kiest de volgende pagina in de teletekstmodus.
Stilstaand beeld; kiest het gewenste hoofdstuk in de teletekstmodus.
Kiest verschillende geluidsinstellingen; kiest het gewenste thema in de teletekstmodus.
IN EEN OOGOPSLAG
SCAN Antwoordvrijgave in de teletekstmodus.
PAT Kiest de functie Double Window.
S Kiest subpagina's in de teletekstmodus.
P Actualiseert een pagina in de teletekstmodus.
DR, DVD Schakelt op de bediening van een GRUNDIG digitale receiver, GRUNDIG digitale receiver met harde schijf (PDR), GRUNDIG dvd-speler of GRUNDIG dvd-recorder.
De betreffende toets (»DR«, »DVD«) ingedrukt houden. Daarna op de gewenste knop drukken.
Aanwijzing:
De knop »DR« is voor de bediening van een GRUNDIG digitale receiver (afstandsbedieningstoets 1) voorgeprogrammeerd.
De knop »DVD« is voor de bediening van een GRUNDIG dvd-speler voorgeprogrammeerd.
De voorprogrammering kunt u veranderen, zie knop »AUX«.
Welke functies u kunt uitvoeren, hangt af van de uitrusting van het toestel.
Probeer het gewoon uit.
AUX Afstandsbediening voor de bediening van externe toestellen programmeren.
»AUX« indrukken en ingedrukt houden en tegelijk de drie cijfertoetsen van de betreffende code indrukken:
»1«, »2«, »3« voor GRUNDIG dvd-speler.
»4«, »5«, »6« voor GRUNDIG dvd-recorder.
»1«, »4«, »7« voor GRUNDIG digitale receiver (afstandsbedieningsniveau 1).
»2«, »5«, »8« voor GRUNDIG digitale receiver (afstandsbedieningsniveau 2).
»3«, »6«, »9« voor GRUNDIG digitale receiver met harde schijf (PDR).
INSTELLINGEN
Televisiezenders instellen - automatisch
Auswählen
und bestätigen
Selecteren
en bevestigen

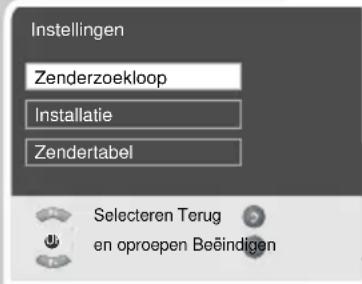

Het televisietoestel is met een automatische zenderzoekloop uitgerust.
Start de zoekloop en daarna kunt u de zenders in de door u gewenste volgorde sorteren.
Er staan 99 zenderplaatsen voor televisiezenders ter beschikking, waaraan willekeurig televisiezenders van de antenne of van de kabelaansluiting kunnen worden toegewezen.
1 Televisietoestel met » ①« aan het televisietoestel inschakelen, daarna »P+« op de afstandsbediening indrukken.

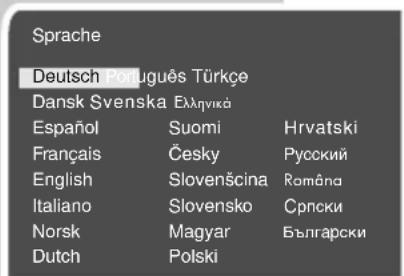

- Na de eerste ingebruikneming wordt het menu »Sprache« (Menutaal) weergegeven.
Help:
Als op het beeldscherm het »Sprache« (Menutaal) niet verschijnt, de instelling zoals beschreven in het hoofdstuk "Alle zenders opnieuw instellen" op pagina 32, uitvoeren.
- Het menu »Land« verschijnt.
- De zoekloop begint en kan, afhankelijk van het aantal te ontvangen zenders, enkele minuten duren.
- Na het zoeken schakelt het televisietoestel naar zenderplaats 1, het menu »Zendertabel« verschijnt.
Zenderindeling wijzigen

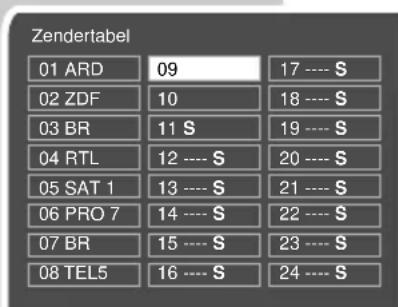

Werden bij het instellen van de televisiezenders met het automatische zenderzoeken zenders meerdere keren opgeslagen, dan kunt u die wissen. U kunt ook zenders op een andere zenderplaats opslaan, een zendernaam wijzigen of opnieuw invoeren alsook zenderplaatsen Overslaan.
Selecteren
Overslaan
Verplaatsen
Wissen
Beëindigen Naam
Zenders wissen
1 In het menu »Zendertabel« de te wissen zender met »P+«, »P-«, »«« of »»« kiezen.
2 Zender met » 111(geel) markeren.
3 Zender met » ⏻(groen) wissen.
Aanwijzing:
Wilt u nog meer zenders wissen, herhaal dan de punten 1 en 3.
INSTELLINGEN
Selecteren
Overslaan
©
Verplaatsen
Wissen
Beëindigen Naam
Selecteren
Overslaan
。
Verplaatsen
0
Beëindigen Naam
Selecteren
Overslaan
©
Verplaatsen
B
Beëindigen Naam
Zenders sorteren
1 In het menu »Zendertabel« de te verschuiven zender met »P+« of »P-« kiezen.
2 Zender met » ⏻(groen) markeren.
3 Nieuwe zenderplaats met »P+« of »P-« kiezen en met »(groen) bevestigen.
- Alle volgende zenders worden een zenderplaats verschoven.
Aanwijzing:
Wilt u nog meer zenders sorteren, herhaal dan de punten 1 tot 3.
Zendernaam invoeren (max. 5 tekens)
1 In het menu »Zendertabel« de gewenste zender met »P+« of »P-« kiezen.
2 Zender met » ♂« (blauw) markeren.
3 Met »P+« of »P-« letters of cijfers kiezen, met »◀« of »▶« naar de volgende positie, daar de invoer herhalen.
Wilt u nog meer zender invoeren, herhaal dan de punten 1 tot en met 4.
Zenders Overslaan
U kunt zenders markeren die bij het kiezen met »P+« of »P-« overgeslagen moeten worden. Het kiezen met de cijfertoetsen blijft mogelijk.
1 In het menu »Zendertabel« de gewenste zender met »P+« of »P-« kiezen.
2 Zender met » 🗑« (rood) markeren.
- Achter de naam van de televisiezender verschijnt een »S«.
- De markering kan door het opnieuw indrukken van de rode toets gewist worden.
Instellingen beëindigen
1 Instellingen met »i« beeindigen.
Beeldinstellingen
De instelling »Tint« kan alleen bij NTSC-tele-visie-uitzendingen uitgevoerd worden (b.v. bij de weergave van een amerikaanse televisie-uitzending van de videorecorder).
6 Instellingen met » i« beëindigen.
Geluidsinstellingen
1 »INFO« met »i« oproepen.
- Het »INFO« verschijnt.
2 Regel »Geluid« met »P+« of »P-« kiezen en met »OK« bevestigen.
- Het menu »Geluid« verschijnt.
Aanwijzing:
Meer over de bediening kunt u in de volgende hoofdstukken lezen.
Volume
1 Regel »Volume« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.
Balance
1 Regel »Balance« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.
Stereo-/tweekanaalgeluid, mono
Ontvangt het toestel tweekanaal-uitzendingen, b.v. een speelfilm in origineel geluid op geluidskanaal B (display: »Dual B«) en de gesynchroniseerde versie op geluidskanaal A (display: »Dual A«) – dan kunt u het door u gewenste geluidskanaal kiezen.
Ontvangt het toestel stereo- of Nicamuitzendingen, dan schakelt het automatisch op stereo-geluidsweergave (display: »Stereo«).
Bij slechte ontvangstkwaliteit van het stereogeluid kunt u het geluid op »Mono« schakelen.
1 Regel »Geluidstype« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.
Stereobreedte
Verbreedt bij stereo-uitzendingen het geluidsbeeld en verbetert het bij mono-uitzendingen.
1 Regel »Effect« met »P+« of »P-« kiezen.
2 Gewenste instelling met » ◀« of »▶« kiezen.
Automatisch volume
De zenders zenden in verschillende volumes uit. De functie AVL (Automatic Volume Limiting) garandeert een gelijk volume als u van de ene zender op de andere overschakelt.
De equalizer biedt u vier voorgeprogrammeerde geluidsinstellingen (Muziek, Sport, Cinema en Spraak) en een (Gebruiker) die u zelf kunt bepalen.
1 Instellingen met »i« beeindigen.
bar_stacked
Equalizer | Frequency Range | Top (dB) | Bottom (dB) | | :--- | :--- | :--- | | <120Hz | 8 | -1 | | 200Hz | 8 | -1 | | 500Hz | 8 | -1 | | 1.2kHz | 8 | -1 | | 5kHz | 8 | -1 | | 7.5kHz | 8 | -1 | | 12kHz> | 8 | -1 | gebruikerTELEVISIEMODUS
Basisfuncties
In-/uitschakelen
1 Televisietoestel met »①« aan het televisietoestel in stand-by schakelen.
2 Televisietoestel met »1...0« of »P+« of »P-« vanuit stand-by inschakelen.
3 Televisietoestel met » ⏻« in stand-by schakelen.
4 Televisietoestel met » ①« aan het televisietoestel volledig uitschakelen.
- Hierdoor bespaart u energie.
Zenderplaatsen kiezen
1 Zenderplaatsen met »1...0« direct kiezen.
2 Zenderplaatsen met »P+« of »P-« stapsgewijs kiezen.
3 Zendertabel met »OK« oproepen, gewenste televisiezender met »P++« of »P-« kiezen en zendertabel met »OK« uitschakelen.
AV-zenderplaatsen kiezen
1 Menu »Signaalbron« met »AV« oproepen.
2 Gewenste AV-zenderplaats met »P+« of »P-« selecteren en met »OK« bevestigen.
3 Terug naar de televisiezender met »1...0« schakelen.
Volume veranderen
Geluid in-/uitschakelen
1 Geluid met » « uitschakelen (mutefunctie) en opnieuw inschakelen.
Tijd weergeven
1 Tijd met »◀« weergeven (enkel bij zenders met teletekst).
Informatie op het scherm weergeven
1 Informatie met »?« laten verschijnen. - De informatie verdwijnt na korte tijd automatisch.
Stilstaand beeld
Als u bepaalde scènes langere tijd wilt bekijken, dan kan het beeld van de momenteel lopende uitzending "bevroren" worden.
1 » (geel) indrukken.
2 Functie beëindigen, hiervoor » [geel] opnieuw indrukken.
Beeldinstellingen
U kunt uit vier verschillende beeldinstellingen kiezen.
1 Met » de gewenste beeldinstelling »Gebruiker«, »Natuurlijk«, »Helder« of »Zacht« kiezen.
- De beeldinstelling »Gebruiker« kan veranderd worden, zie hoofdstuk "Beeldinstellingen" op pagina 14.
Geluidsinstellingen
U kunt uit zes verschillende geluidsinstellingen kiezen.
1 Met » ?« de gewenste geluidsinstelling »gebruiker«, »Muziek«, »sport«, »Cinema« of »spraak« kiezen.
- De geluidsinstelling »gebruiker« kan veranderd worden, zie hoofdstuk "Equalizer", op pagina 15.
Zapfunctie
Met deze functie kunt u uw televisieprogramma dat u aan het bekijken bent opslaan en naar andere televisieprogramma's overschakelen (zappen).
1 Met »1...0« of »P+« »P-« de zender kiezen dat in het zapgeheugen opgeslagen moet worden (b.v. zender 7, PRO7) en met »Z« opslaan.
- Op het beeldscherm verschijnt b.v. »z 7 PRO7«.
2 Met »1...0« of »P+« »P-« op een andere zender overschakelen.
3 Met »Z« kan telkens naar de opgeslagen zender (in het voorbeeld PRO7) en opnieuw naar de laatst bekeken zender teruggeschakeld (gezapt) worden.
4 Zapfunctie met » i« beëindigen.
- De weergave verdwijnt.
TELEVISIEMODUS
Zoomfunctie
Met deze functie kunt u het televisie- of pc-beeld vergroten.
Selecteren Terug en oproepen Beëindigen
1 Menu »INFO« met » i« oproepen.
- Het menu »INFO« wordt weergegeven.
2 Regel »Beeld« met »P+« of »P-« kiezen en met »OK« bevestigen.
– Het menu »Beeld« verschijnt.
3 Regel »Helderheid« met »P+« of »P-« kiezen en met »P+« nog eens indrukken.
- De regel »Zoom« is geselecteerd.
4 De zoomfunctie met »OK« activeren.
5 Met »P+« of »P-« de grootte van het beeld veranderen.
7 Zoomfunctie met » i« beëindigen.
- De weergave verdwijnt.
TELEVISIEMODUS
Beeldformaat omschakelen
Het televisietoestel schakelt automatisch over op het formaat 16:9 als aan de Euro-AV-bussen dit formaat herkend wordt.
1 Beeldformaat met » [icon]« selecteren, op het beeldscherm verschijnt het gekozen beeldformaat, bijvoorbeeld »16:9«. - U kunt uit de volgende beeldformaten kiezen:
Formaat »4:3«
De beeldweergave wordt in het formaat 4:3 getoond.
Formaat »Auto«
Bij 16:9-uitzendingen wordt automatisch op het beeldformaat »16:9« overgeschakeld. Bij 4:3-uitzendingen wordt het beeld automatisch over het hele scherm gevuld.
Bij 4:3-uitzendingen en het formaat »14:9« of »14:9« verschijnt het beeld horizontaal verbreed. De beeldgeometrie wordt in horizontale richting lineair uitgebreid. Bij werkelijke 16:9-signaalbronnen (van een SET-TOP-Box aan de Euro-AV-bus) is het beeld volledig gevuld en de beeldgeometrie correct.
De modus letterbox is bijzonder geschikt voor uitzendingen in het formaat 16:9. De tot nog toe gebruikelijke zwarte stroken van boven en van onderen in het beeld worden overschreven, 4:3-beelden worden formaatvullend weergegeven. De uitgezonden beelden worden vergroot, daarbij gaat aan de boven- en onderkant wat beeld verloren. De beeldgeometrie blijft echter behouden. Bij PAL-plus-uitzendingen verschijnt de melding »Auto Letterbox«.
Deze modus is geschikt voor bioscoopfilms met extreme breedte/hoogte-verhoudingen. Bij 4:3-uitzendingen en het formaat »Panorama« verschijnt het beeld horizontaal verbreed. De beeldgeometrie wordt in horizontale richting uitgebreid.
Formaat »Ondertiteling«
Als u de ondertitel, die aan de onderste beeldrand weergegeven wordt, niet herkent (vooral bij 4:3-uitzendingen en het formaat »Ondertiteling«), kies dan »Ondertiteling«.
TELEVISIEMODUS
PIP-mode
PIP (beeld in beeld) biedt u de mogelijkheid om naast de zender het beeld van een tweede beeldbron te bekijken.
Als beeldbron kunnen een andere televisiezender, een dvd-speler, videorecorder of een SAT-receiver gebruikt worden. Ze moeten aan de ingangsbussen aan de achterkant van het toestel aangesloten zijn.
Kleinbeeld weergeven
1 Kleinbeeld mee weergeven, hiervoor een keer »PIP« indrukken.
Dubbel beeld (Double Window)
1 Double Window-functie (gedeeld beeldscherm) activeren, hiervoor opnieuw »PIP« indrukken. - Laatst gekozen groot- en kleinbeelden zijn naast elkaar te zien.
Zenderplaatsen van het kleinbeeld resp. van het linkerbeeld (Double Window) selecteren
1 Zenderplaatsen met »P+« of »P-« stapsgewijs kiezen.
Zenderplaatsen van het grootbeeld resp. van het rechterbeeld (Double Window) selecteren
1 Zenderplaatsen met »1...0« direct kiezen of beeldbron (dvd-speler, videorecorder, SAT-receiver) kiezen, hiervoor het menu »Signaalbron« met »AV« oproepen, gewenste AV-zenderplaats met »P++« of »P-« selecteren en met »OK« bevestigen.
Groot- en kleinbeeld verwisselen
1 Groot- en kleinbeeld met »Z« verwisselen.
Positie van het kleinbeeld veranderen
1 Positie van het kleinbeeld met »P« veranderen.
Grootte van het kleinbeeld veranderen
1 Grootte van het kleinbeeld met »S« veranderen.
PIP-functie beëindigen
1 Kleinbeeld verbergen, hiervoor twee keer »PIP« indrukken.
Double Window beëindigen
1 Double Window beëindigen, hiervoor »PIP« indrukken.
TELETEKST-MODE
TOP-tekst- of FLOF-tekstmodus
1 Teletekst met »TXT« inschakelen.
2 Teletekstpagina's kunnen ook met »1...0« direct gekozen worden.
Aanwijzing:
Aan de onderkant van het beeldscherm ziet u een informatieregel die uit een rood, groen en van de zender afhankelijk geel en blauw tekenveld bestaat. Analoog hiermee beschikt de afstandsbediening over gekleurde knoppen.
3 Met » « (rood) een pagina terugbladeren.
4 Met » ⏻(groen) naar de volgende pagina bladeren.
5 Met » □□«(geel) het gewenste hoofdstuk kiezen.
6 Met » ♂« (blauw) het gewenste thema kiezen.
7 Teletekst met »TXT« uitschakelen.
Normale tekstmodus
1 Teletekst met »TXT« inschakelen.
2 Teletekstpagina's kunnen ook met »1...0« direct gekozen worden.
3 Met »P-« een pagina terugbladeren.
4 Met »P+« naar de volgende voorhanden pagina bladeren.
5 Teletekst met »TXT« uitschakelen.
Verdere functies
Wachttijd overbruggen
Terwijl een pagina wordt gezocht kunt u naar het televisie-programma schakelen.
1 Nummer van de teletekstpagina met »1...0« invoeren en daarna »P« indrukken.
- Zodra de pagina gevonden wordt, wordt het paginanummer weergegeven.
2 Naar de teletekstpagina met »P« omschakelen.
Tekenhoogte vergroten
Als u problemen hebt om de tekst op het beeldscherm te lezen, kunt u de tekenhoogte verdubbelen.
1 Tekenhoogte van een teletekstpagina vergroten, hiervoor »?« meermaals indrukken.
TELETEKST-MODE
Paginastop
Onder een meervoudige pagina kunnen meerdere subpagina's samengebracht zijn die door de omroep automatisch verdergebladerd worden.
1 Subpagina met » « stoppen.
2 Beëindig de functie met »
Subpagina direct oproepen
Als de gekozen teletekstpagina meerdere pagina's bevat, wordt het nummer van de actuele subpagina alsook het totale aantal pagina's weergegeven.
1 Met »S« de functie subpagina's oproepen.
2 Met »P-« een pagina terugbladeren.
3 Met »P+« naar de volgende voorhanden pagina bladeren.
4 Beëindig de functie met »S«.
Antwoordvrijgave
Bepaalde teletekstpagina's bevatten soms "verborgen antwoorden" of informatie. Die kunnen opgeroepen worden.
1 Informatie met »SCAN« laten verschijnen.
2 Informatie met »SCAN« uitschakelen.
Gedeeld beeldscherm (Double Window)
Met deze functie ziet u links de televisiezender, rechts de teletekstpagina.
1 Double Window-functie activeren, hiervoor »PAT« indrukken. – Televisiezender en teletekstpagina zijn naast elkaar te zien.
2 Double Window-functie met »PAT« uitschakelen.
COMFORTFUNCTIES
Comfortfuncties met het menu »Eigenschappen«
Meer over de bediening kunt u in de volgende hoofdstukken lezen.
Gebruikerstaal wijzigen
Uitschakeltijd invoeren (Sleep Timer)
U kunt een uitschakeltijd invoeren. Het televisietoestel schakelt na afloop van de ingestelde tijd naar stand-by.
1 Regel »Sleep Timer« met »P+« of »P-« selecteren en met »OK« bevestigen.
2 Uitschakeltijd met » ◀« of »+« (van 15 minuten tot 120 minu- ten) invoeren.
3 Beëindig de instelling met » i«.
Aan welke bus(sen) van het televisietoestel u uw externe toestellen aansluit, is afhankelijk van de bussen waarmee het externe toestel uitgerust is en welke signalen ter beschikking staan.
Houd er rekening mee dat bij vele externe toestellen de resolutie van het videosignaal aan de ingangsbussen van het televisietoestel aangepast moet worden (zie gebruiksaanwijzing van het externe toestel). Welke waarde u moet instellen, vindt u in de opgegeven richtwaarden in de hoofdstukken van de aansluitmogelijkheden.
Aanwijzing:
Sluit geen apparatuur aan als uw toestel is ingeschakeld. Schakel voor het aansluiten ook de andere toestellen uit!
Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen aangesloten hebt!
High-Definition - HD ready
Uw televisietoestel is voorbereid voor de ontvangst van televisiesignalen (HDTV-signalen) met hoge resolutie.
De signaalbronnen (HDTV-Set-Top-boxen of HDTV-DVD-speler) kunt u aan de bus »HDMI« of aan de bus »DVI-D« (digitaal HDTV-signaal) aansluiten.
Hierdoor is ervoor gezorgd dat u ook digitale HDTV-uitzendingen, die beschermd zijn tegen kopieren (HDCP High-Definition Copy Protection), zonder problemen kunt bekijken.
Dvd-speler, dvd-recorder, videorecorder of Set Top-Box aansluiten ...
... met digitaal audio-/video-signaal
Beeldsignaal: Video Digital; resolutie: standaard 576p; HDTV 720p, 1080i.
Geluidssignaal: Audio Digital (stereo, meerkanaal gecomprimeerd, ongecomprimeerd).
Zenderplaats »HDMI«.
1 Bus »HDMI« van het televisietoestel en de betreffende HDMI-bus van het externe toestel met een gewone HDMI-kabel verbinden (digitaal beeldsignaal en geluidssignaal).
... met digitaal audio-/video-signaal
Beeldsignaal: Video Digital; resolutie: standaard 576p; HDTV 720p, 1080i.
Geluidssignaal: Stereo, analoog.
Zenderplaats »DVI«.
1 Bus »DVI-D« van het televisietoestel en de betreffende DVI-bus van het externe toestel met een gewone DVI-kabel verbinden (digitaal beeldsignaal).
2 Bus »PC-DVI Audio In« (stekker 3,5 mm) van het televisietoestel en de betreffende bussen van het externe toestel met een cinchkabel verbinden (geluidssignaal).
... met analoog videosignaal (Progressiv)
Beeldsignaal: YUV; resolutie: standaard 576p; HDTV 720p, 1080i.
Geluidssignaal: Stereo, analoog.
Zenderplaats »YPBPR«.
1 Bussen »Y Pb Pr« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (beeldsignaal).
2 Bussen »Y Pb Pr Audio In« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (geluidssignaal).
... via de EURO-AV-bus
Beeldsignaal: FBAS/RGB; resolutie: 576i (AV-1), FBAS; resolutie: 576i (AV-2).
Geluidssignaal: Stereo, analoog.
Zenderplaats »AV1« of »AV2«.
1 Aansluiting »AV-1« of »AV-2« van het televisietoestel en de betreffende bus van het externe toestel met een EURO/AV-kabel verbinden.
Aanwijzing:
U kunt opnames via het televisietoestel vanop een extern toestel op een ander overbrengen door het weergavetoestel op de aansluiting »AV-1« en het opnametoestel aan de bus »AV-2« aan te sluiten en de zenderplaats »AV1« te kiezen. U kunt echter geen zender bekijken.
... met S-video-signaal
Beeldsignaal: Y/C, resolutie 576i; video, resolutie 576i.
Geluidssignaal: Stereo, analoog.
Zenderplaats »SVHS«.
1 Bus »S-VHS« van het televisietoestel en de betreffende bus van het externe toestel met S-videokabel verbinden (beeldsignaal).
2 Bussen »AV-3 L R« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (geluidssignaal).
... met analoog TV-signaal
Beeldsignaal: FBAS, resolutie 576i.
Geluidssignaal: Stereo, analoog.
Zenderplaats »AV3«.
1 Cinchbus »AV-3 Video« van het televisietoestel en de betreffende bus van het externe toestel met cinchkabel verbinden (beeldsignaal).
2 Bussen »AV-3 L R« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (geluidssignaal).
Gebruik met videorecorder, dvd-speler of Set Top-Box
1 De videorecorder, dvd-speler of Set Top-Box inschakelen en de gewenste functie kiezen.
2 »AV« indrukken, met »P++« of »P-« zenderplaats van het gewenste ingangssignaal (»AV1«, »AV2«, »AV3«, »SVHS«, »HDMI«, »DVI« of »YPBPR«) kiezen en met »OK« bevestigen.
VCR-modus in-/uitschakelen
Bij sommige videorecorders is het met deze modus mogelijk om de beeldstabiliteit bij de weergave te verbeteren.
1 »AV« indrukken, met »P++« of »P-« de programmaplaats met de aangesloten videorecorder kiezen en met »OK« bevestigen.
2 Menu »INFO« met » i« oproepen.
- Het menu »INFO« wordt weergegeven.
3 Regel »Eigenschappen« met »P+« of »P-« kiezen en met »OK« bevestigen.
4 Regel »Vcr Mode« met »P+« of »P-« kiezen en met »◀« of »▶« »Aan« kiezen.
5 Beëindig de instelling met » i«.
Signaal voor AV-uitgang kiezen
Met deze instelling kiest u welk signaal op de Euro-AV-bus AV1 of op de cinchaansluitingen AV OUT V L R wordt uitgegeven.
De televisiezender of het beeld-/geluidssignaal van aangesloten toestellen.
Hiermee kunt u vanop een extern toestel (b.v. een dvd-speler) via het televisietoestel op een ander toestel weergeven. Sluit het weergavetoestel op de Euro-AV-bus AV1 aan en het opnametoestel op de Euro-AV-bus AV2 aan en kies in het menu »Speciale functies« de nodige instelling:
- AV2 uitgang:
»TV« – de televisiezender die u momenteel bekijkt of »AV3« – het beeld-/geluidssignaal van de cinchaansluitingen (AV3);
- AV1 uitgang:
»TV« – de televisiezender die u momenteel bekijkt of »AV« – het beeld-/geluidssignaal van Euro-AV-bus AV2.
Eigenschappen
AV2 uitgang TV
Selecteren Terug en wijz. Beëindigen
Als het televisietoestel gecodeerde programma's van privé-aanbieders ontvangt, dan hebt u hiervoor een decoder nodig.
Decoder of satellietontvanger aansluiten
1 Aansluiting »AV-1« van het televisietoestel en de aansluiting van de decoder met een EURO-AV-kabel verbinden.
Gebruik met een decoder of satellietontvanger
1 Decoder en televisietoestel inschakelen.
2 »AV« indrukken, met »P+« of »P-« de programmaplaats »AV 1« kiezen en met »OK« bevestigen.
Camcorder aansluiten
1 De gele aansluiting »AV-3 Video« van het televisietoestel en de overeenstemmende aansluiting van de camerarecorder (VHS, Video 8) met een cinch-kabel verbinden (beeldsignaal);
of
aansluiting »S-VHS« (beeldsignaal) van het televisietoestel en de aansluiting van de camerarecorder (S-VHS, Hi 8) met een S-Video-kabel verbinden.
2 Witte en rode aansluitingen »AV-3 L R« van het televisietoestel en de overeenstemmende aansluitingen van de camerarecorder met een cinch-kabel verbinden (geluidsignaal).
Aanwijzing:
Wordt een mono-cameracorder aangesloten, verbind dan de witte aansluiting »AV-3 L« van het televisietoestel en de overeenstemmende aansluiting van de cameracorder. Bij monobedrijf in het menu »Geluid« »MONO« selecteren.
Gebruik met een camcorder
1 De camcorder inschakelen, een cassette inschuiven en weergave starten.
2 »AV« indrukken, met »P+« of »P-« de programmaplaats »AV3« of »SVHS« kiezen en met »OK« bevestigen.
- Op het televisietoestel ziet en hoort u de beeld- en geluids-informatie van de camerarecorder.
GEBRUIK ALS PC-MONITOR
PC aansluiten
1 Bus »PC-IN« of »DVI-D« van het televisietoestel en de betreffende bus van de pc met een vga-kabel verbinden.
2 Bus »PC-DVI Audio In« van het televisietoestel en de betreffende bus van de pc met cinchkabel verbinden (geluidssignaal).
Aanwijzing:
Pas a.u.b. uw pc aan de monitor aan (beeldschermresolutie bijv. 1024 x 768, beelfrequentie bijv. 60 Hz).
Programmaplaats voor de pc kiezen
2 »AV« indrukken, met »P+« of »P-« de programmaplaats »PC« of »DVI« kiezen en met »OK« bevestigen.
Instellingen voor de pc
1 Menu »INFO« met »i« oproepen.
2 Menu »Beeld« met »P+« of »P-« kiezen en met »OK« bevestigen.
3 Regel »Helderheid« met »P+« of »P-« kiezen en met »P+« nog eens indrukken.
- De tweede pagina van het beeldmenu wordt weergegeven.
4 Gewenste functie/instelling met »P+« of »P-« kiezen.
- De mogelijkheden:
»H positie« – horizontale beeldpositie instellen;
»V positie« – verticale beeldpositie instellen;
»Fase« – verwijdert horizontaal flikkeren, onscherpe en horizontale strepen;
»Beeldformaat« - voor de automatische aanpassing aan de pc;
5 Functie met »OK« activeren en met » ◀« of »+« instellen.
6 Beëindig de instelling met » i«.
SPECIALE INSTELLINGEN
Zenders instellen
Deze instelling is alleen dan nodig, wanneer er een nieuwe zender bijkomt en u uw speciale volgorde van de zenderplaatsen wilt behouden. De zender kan direct of via een zoekloop ingesteld worden.
Zenders met de automatische zoekloop instellen
- Het »INFO« verschijnt.
2 Regel »Instellingen« met »P++« of »P-« kiezen en met »OK« bevestigen.
- Het menu »Instellingen« verschijnt.
3 Regel »Installatie« met »P+« of »P-« kiezen en met »OK« bevestigen.
4 Regel »Programma neen« met »P+« of »P-« kiezen en met »◀« of »▶« de gewenste zenderplaats instellen.
- Wordt een voldoende sterk zendsignaal ontvangen, dan wordt de zoekloop onderbroken en het beeld verschijnt. De zoekloop zo vaak starten tot de gewenste zender op het beeldscherm verschijnt.
Aanwijzing:
Selecteren Terug
en wijz. Beëindigen
Het actuele systeem wordt automatisch in de regel »TV-standaard« weergegeven. Zijn kleur en/of geluid niet in orde, kies dan de regel »TV-standaard« met »P+« of »P-«. Met »◀« of »▶« de nodige instelling kiezen.
6 Regel »Opslaan« met »P++« of »P-« kiezen en met »OK« bevestigen.
- De melding »Opgeslagen« verschijnt.
Aanwijzing:
Wilt u nog meer zenders instellen, herhaal dan de punten 3 tot en met 6.
7 Beëindig de instelling met » i«.
Selecteren Terug
en wijz. Beëindigen
SPECIALE INSTELLINGEN
Selecteren Terug
en wijz. Beëindigen
Selecteren Terug
en oproepen Beëindigen
Selecteren Terug
en wijz. Beëindigen
Selecteren Terug
en wijz. Beëindigen

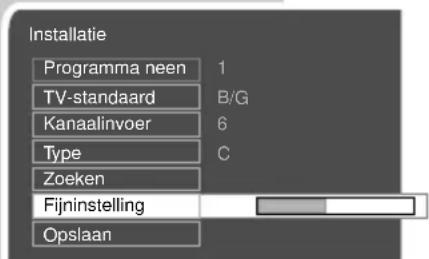

Zenders fijn afstemmen
Het televisietoestel stemt automatisch op de best mogelijke ontvangst af. In regio's met slechtere ontvangst kan het nodig zijn om een manuele fijnafstemming uit te voeren.
Zenders door het invoeren van kanaalgetallen instellen
1 »INFO« met »i« oproepen.
2 Regel »Instellingen« met »P+« of »P-« kiezen en met »OK« bevestigen.
- Het menu »Instellingen« verschijnt.
3 Regel »Installatie« met »P+« of »P-« kiezen en met »OK« bevestigen.
4 Regel »Programma neen« met »P+« of »P-« kiezen en met »◀« of »▶« de gewenste zenderplaats instellen.
5 Regel »Type« met »P+« of »P-« kiezen.
6 Met » ◀« of »▶« uit »S« (Speciaal kanaal) en »C« (Kanaal) kiezen.

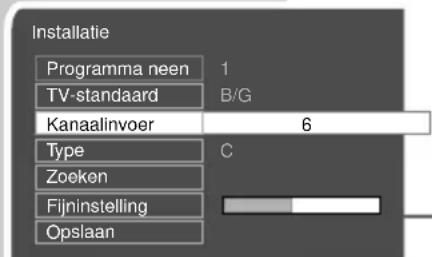

7 Regel »Kanaalinvoer« met »P+« of »P-« kiezen.
8 Kanaalnummer met » ◀« of »+« stapsgewijs invoeren of met »1...0« kanaalnummer direct invoeren.
Aanwijzing:
Het actuele systeem wordt automatisch in de regel »TV-standaard« weergegeven. Zijn kleur en/of geluid niet in orde, kies dan de regel »TV-standaard« met »P+« of »P-«. Met »◀« of »▶« de nodige instelling kiezen.

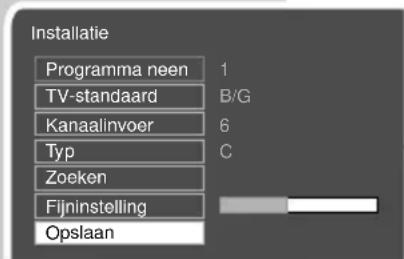

9 Regel »Opslaan« met »P+« of »P-« kiezen en met »OK« bevestigen.
Aanwijzing:
Wilt u nog meer zenders instellen, herhaal dan de punten 3 tot en met 9.
10 Beëindig de instelling met »i«.
SPECIALE INSTELLINGEN
Alle zenders opnieuw instellen
Alle zenders kunnen (bijv. bij verhuizing naar een andere plaats) opnieuw worden ingesteld.
- Het menu »Zenderzoekloop« verschijnt.
- Er verschijnt een waarschuwing.
6 Zoekloop met » ⏻« starten.
- De zoekloop begint en kan, afhankelijk van het aantal te ontvangen zenders, enkele minuten duren.
Aanwijzing:
Met »OK« kan de zoekloop afgebroken worden.
INFORMATIE
Technische gegevens
Werkspanning: 100-240 V, 50/60 Hz
Verbruik: in gebruik 330 W
Uitgangsvermogen: 2 x 10 watt muziek (2 x 5 watt sinus)
Ontvangstbereiken: C01 ... C80, speciale kanalen S01 ... S41
Zenderplaatsen: 99 en 8 AV
Beeldschermgrootte: 106 cm/42"
Perspectief: 160° hor./160° vert.
Resolutie max.: WXGA 1024 x 768
Servicevoorschriften voor de speciaalzaak
Het toestel mag slechts met de bijgeleverde voedingseenheid worden gebruikt.
Het product voldoet aan de vereisten van de volgende EU-richtlijnen:
73/23/EEG Richtlijn betreffende elektrische bedrijfsmiddelen voor het gebruik binnen bepaalde spanningsgrenzen. 89/336/EEG Richtlijn over de elektromagnetische compatibiliteit.
Het toestel voldoet aan de normen: EN 60065, EN 55013, EN 55020.
Milieutip
Dit product werd van hoogwaardige materialen en delen gemaakt die gerecycleerd kunnen worden.
Het product mag daarom op het einde van zijn levensduur niet met het gewone huisvuil meegegeven worden, maar moet op een verzamelpunt voor het recycleren van elektrische en elektronische toestellen afgegeven worden. Het hiernaast afgebeelde symbool aan het product, in de gebruiksaanwijzing of op de verpakking wijst hierop.
Gelieve u over de plaatselijke verzamelpunten bij uw gemeentebestuur te informeren.
Door het laten recycleren van oude toestellen levert u een belangrijke bijdrage voor de bescherming van ons milieu.
INFORMATIE
Storingen zelf verhelpen
Als de volgende maatregelen niet tot een bevredigend resultaat leiden, neemt u dan contact op met een bevoegde GRUNDIG-dealer! Houd er rekening mee dat storingen ook door externe apparatuur, zoals videorecorders en satellietontvangers kunnen worden veroorzaakt.
| Storing | Mogelijke oorzaak | Oplossing |
| Beeld helder (ruisen), maar geen zender zichtbaar | Antennekabel | Antennekabel aangesloten? |
| Geen zender geprogrammeerd | Programmazoekloop starten | |
| Beeld contrastarm | Beeldinstellingen versteld | Helderheids-, contrast-, resp. kleurinstelling wijzigen |
| Probleem ligt bij de zender | Met andere zender testen | |
| Beeld en/of geluid verstoord | Storingen door andere toestellen | Positie van de toestellen veranderen |
| Echobeelden, reflectie | Zenderinstelling | Automatische of manuele zenderinstelling/fijne instelling |
| Antenne | Antennekabel of -installatie laten controleren | |
| Geen kleur | Kleurintensiteit op minimum | Kleur bijstellen |
| TV-norminstelling (als instelmogelijkheid voorhanden is) | Juiste kleurennorm kiezen | |
| Probleem ligt bij de zender | Met andere zender testen | |
| Beeld maar geen geluid | Minimaal volume | Volume bijstellen/inschakelen |
| Probleem ligt bij de zender | Met andere zender testen | |
| Geen of gestoorde teletekst | Zender (heeft geen teletekst) of antenne-installatie | Met een andere zender controleren, fijnafstelling, echobeelden |
| Zendersignaal te zwak | Antenne-installatie controleren | |
| Afstandsbediening werkt niet | Geen optische verbinding | Afstandsbediening op het televisietoestel richten |
| Batterijen van de afstandsbediening | Batterijen controleren of vervangen | |
| Ongedefinieerde gebruikstoestand | Televisietoestel met de nettoets ca. 2 min. uitschakelen | |
| Bij gebruik met pc beeld donker | Verkeerde instelling van de beeldschermresolutie en de beelfrequentie op de pc | Op de pc de instelling wijzigen (bijv. beeldschermresolutie 1024x768, beeldfrequentie 60 Hz) |
- 3-4 Installatie en veiligheid
- 5-6 Aansluiten/voorbereiden
- 7-10 In een oogopslag
- 11-14 Instellingen
- 15-19 Televisiemodus
- 20-21 Teletekst-mode
- Comfortfuncties
- 23-28 Gebruik met externe toestellen
- Gebruik als PC-Monitor
- 30-32 Speciale instellingen
- 33-34 Informatie
- INSTALLATIE EN VEILIGHEID
- Aanwijzing:
- Antenne en netkabel aansluiten
- Hifi-installatie/AV-receiver aansluiten
- Batterijen in de afstandsbediening plaatsen
- Milieutip
- IN EEN OOGOPSLAG
- De bedieningselementen van het televisietoestel
- De afstandsbediening
- INSTELLINGEN
- Televisiezenders instellen - automatisch
- Help:
- Zenderindeling wijzigen
- Zenders wissen
- Zenders sorteren
- Zendernaam invoeren (max. 5 tekens)
- Zenders Overslaan
- Instellingen beëindigen
- Beeldinstellingen
- Geluidsinstellingen
- Volume
- Balance
- Stereo-/tweekanaalgeluid, mono
- Stereobreedte
- Automatisch volume
- TELEVISIEMODUS
- Basisfuncties
- In-/uitschakelen
- Zenderplaatsen kiezen
- AV-zenderplaatsen kiezen
- Volume veranderen
- Geluid in-/uitschakelen
- Tijd weergeven
- Informatie op het scherm weergeven
- Stilstaand beeld
- Zapfunctie
- Zoomfunctie
- Beeldformaat omschakelen
- Formaat »4:3«
- Formaat »Auto«
- Formaat »Ondertiteling«
- PIP-mode
- Kleinbeeld weergeven
- Dubbel beeld (Double Window)
- Zenderplaatsen van het kleinbeeld resp. van het linkerbeeld (Double Window) selecteren
- Zenderplaatsen van het grootbeeld resp. van het rechterbeeld (Double Window) selecteren
- Groot- en kleinbeeld verwisselen
- Positie van het kleinbeeld veranderen
- Grootte van het kleinbeeld veranderen
- PIP-functie beëindigen
- Double Window beëindigen
- TELETEKST-MODE
- TOP-tekst- of FLOF-tekstmodus
- Normale tekstmodus
- Verdere functies
- Wachttijd overbruggen
- Tekenhoogte vergroten
- Paginastop
- Subpagina direct oproepen
- Antwoordvrijgave
- Gedeeld beeldscherm (Double Window)
- COMFORTFUNCTIES
- Comfortfuncties met het menu »Eigenschappen«
- Gebruikerstaal wijzigen
- Uitschakeltijd invoeren (Sleep Timer)
- High-Definition - HD ready
- Dvd-speler, dvd-recorder, videorecorder of Set Top-Box aansluiten ...
- ... met digitaal audio-/video-signaal
- ... met analoog videosignaal (Progressiv)
- ... via de EURO-AV-bus
- ... met S-video-signaal
- ... met analoog TV-signaal
- Gebruik met videorecorder, dvd-speler of Set Top-Box
- VCR-modus in-/uitschakelen
- Signaal voor AV-uitgang kiezen
- Gebruik met een decoder of satellietontvanger
- Camcorder aansluiten
- Gebruik met een camcorder
- GEBRUIK ALS PC-MONITOR
- PC aansluiten
- Programmaplaats voor de pc kiezen
- Instellingen voor de pc
- SPECIALE INSTELLINGEN
- Zenders instellen
- Zenders met de automatische zoekloop instellen
- Zenders fijn afstemmen
- Zenders door het invoeren van kanaalgetallen instellen
- Alle zenders opnieuw instellen
- INFORMATIE
- Technische gegevens
- Servicevoorschriften voor de speciaalzaak
- Storingen zelf verhelpen
Merk : GRUNDIG
Model : Apollo PXW 110-7616 REF
Categorie : Televisie
