Producttype	Televisie
Beeldschermtechnologie	Plasma
Schermdiagonaal	106 cm (42 inch)
Resolutie	WXGA 1024 x 768
Beeldverhouding	16:9
Kijkhoek	160° horizontaal / 160° verticaal
Energieverbruik (gebruik)	330 W
Voeding	100-240 V, 50/60 Hz
Geluidsuitgang	2 x 10 W (muziek), 2 x 5 W (sinus)
Aansluitingen	HDMI, DVI-D, VGA (PC-IN), component (Y Pb Pr), S-Video, composiet (AV-3 Video), Euro-AV (AV-1, AV-2), audio-ingang (PC-DVI Audio In, AV-3 L/R)
Uitgangen	AV-Out Video en audio (L/R)
Tuner	Analoog (C01–C80, S01–S41)
Zendergeheugen	99 TV + 8 AV
Beeldformaatstanden	4:3, 16:9, Auto, Letterbox, Panorama, Ondertiteling
Special effects	PIP (beeld in beeld), Double Window, Zoom, Stilstaand beeld
Teletekst	TOP/FLOF, normale modus, subpagina's, antwoordvrijgave
Comfortfuncties	Sleep Timer, Auto Blackline Detect, Automatisch volume (AVL), Equalizer (Muziek, Sport, Cinema, Spraak, Gebruiker)
Afstandsbediening	Ja, met programmeerbare knoppen voor Grundig externe apparaten
Montage	Tafelvoet (inclusief, montage vereist)
Gewicht	ca. 28 kg (geschat)

Veelgestelde vragen - PXW 110-7616 GRUNDIG

Hoe schakel ik de televisie in?

Druk op de netschakelaar aan de achterkant van het toestel (stand-by) en daarna op 1...0, P+ of P- op de afstandsbediening om het toestel vanuit stand-by in te schakelen.

Hoe stel ik zenders automatisch in?

Schakel het toestel in en druk op P+. Het menu 'Sprache' (taal) verschijnt. Volg de stappen om het land te selecteren en de automatische zoekloop te starten. Na het zoeken wordt de zendertabel getoond.

Hoe kan ik het beeldformaat wijzigen?

Druk herhaaldelijk op de knop met het [icon] (beeldformaat) op de afstandsbediening. U kunt kiezen uit 4:3, 16:9, Auto, Letterbox, Panorama en Ondertiteling.

Wat is de PIP-functie en hoe gebruik ik die?

PIP (beeld in beeld) toont een tweede beeldbron in een klein venster. Druk op PIP om het kleinbeeld in te schakelen. Met nogmaals drukken activeert u de Double Window-functie (gesplitst scherm). Selecteer de tweede zender met P+ of P-.

Hoe sluit ik een DVD-speler aan?

Sluit de DVD-speler aan via HDMI, DVI-D, component (Y Pb Pr) of Euro-AV. Kies daarna de juiste AV-zenderplaats (bijv. HDMI of AV1) via de AV-knop op de afstandsbediening.

Hoe kan ik teletekst gebruiken?

Druk op TXT om teletekst in te schakelen. Gebruik de cijfertoetsen om een pagina te kiezen, of navigeer met P+/P-. Gekleurde knoppen (rood, groen, geel, blauw) bieden extra functies zoals hoofdstukken en thema's.

Wat moet ik doen als het beeld vreemde kleuren vertoont?

Controleer de beeldinstellingen (helderheid, contrast, kleur) via het menu Beeld. Als het probleem aanhoudt, schakel dan naar een andere zender om te testen of het aan de uitzending ligt. Bij aanhoudende problemen kan een fijnafstemming nodig zijn.

Hoe stel ik de slaaptimer in?

Druk op i om het menu 'Eigenschappen' te openen. Selecteer Sleep Timer en stel de tijd in (van 15 tot 120 minuten). Het toestel schakelt na de ingestelde tijd automatisch naar stand-by.

Waarom werkt de afstandsbediening niet?

Controleer of de batterijen leeg zijn en vervang ze indien nodig. Richt de afstandsbediening rechtstreeks op het toestel. Zorg dat er geen obstakels zijn. Als het probleem aanhoudt, schakel het toestel 2 minuten uit via de netschakelaar.

Kan ik deze televisie als pc-monitor gebruiken?

Ja, sluit uw pc aan via de PC-IN (VGA) of DVI-D-aansluiting en de PC-DVI Audio In voor geluid. Kies de zenderplaats PC of DVI. Pas de beeldschermresolutie op de pc aan naar 1024x768 bij 60 Hz voor optimale weergave.

GEBRUIKSAANWIJZING PXW 110-7616 GRUNDIG

3-4 Installatie en veiligheid

5-6 Aansluiten/voorbereiden

5 Tafelvoet monteren
5 Antenne en netkabel aansluiten
6 Hifi-installatie/AV-receiver aansluiten
6 Batterijen in de afstandsbediening plaatsen

7-10 In een oogopslag

7 De aansluitingen van het televisietoestel
8 De bedieningselementen van het televisietoestel
9-10 De afstandsbediening

11-14 Instellingen

11 Televisiezender instellen – automatisch

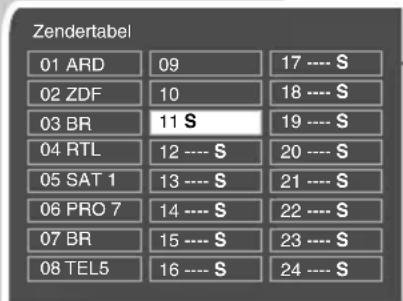

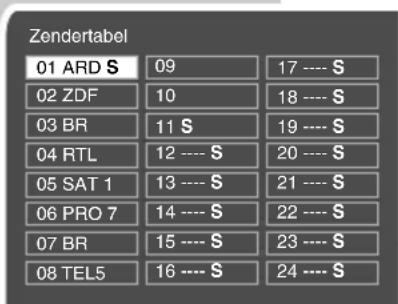

11-12 Zenderindeling wijzigen
13 Beeldinstellingen

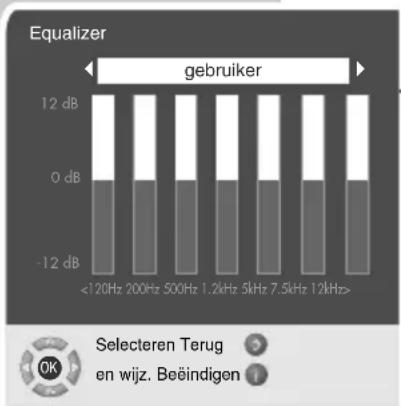

13-14 Geluidsinstellingen

15-19 Televisiemodus

15-16 Basisfuncties
16 Zapfunctie
17 Zoomfunctie
18 Beelformaat omschakelen
19 PIP-mode

20-21 Teletekst-mode

20 TOP-tekst- of FLOF-tekstmodus
20 Normale tekstmodus
20-21 Verdere functies

22 Comfortfuncties

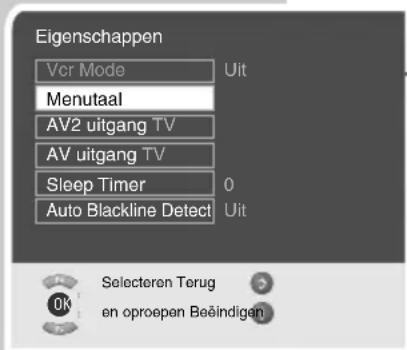

22 Comfortfuncties met het menu »Eigenschappen«

23-28 Gebruik met externe toestellen

23-26 Dvd-speler, dvd-recorder, videorecorder of Set Top-Box
27 Decoder of satellietontvanger

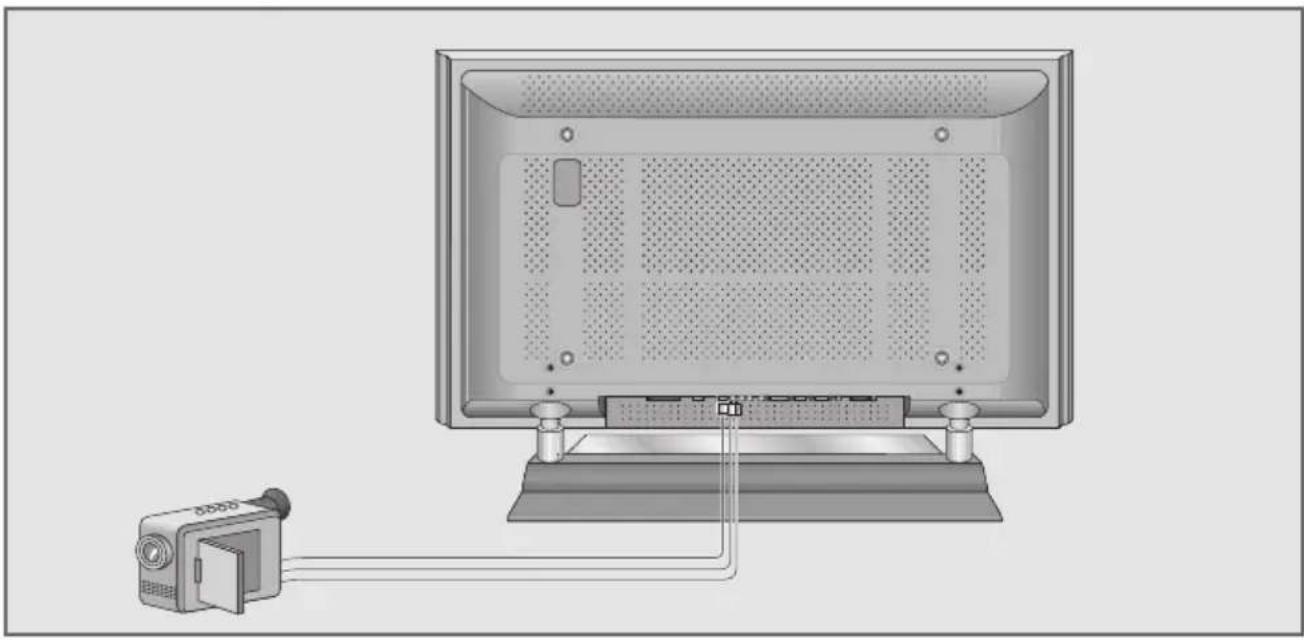

28 Camcorder

29 Gebruik als PC-Monitor

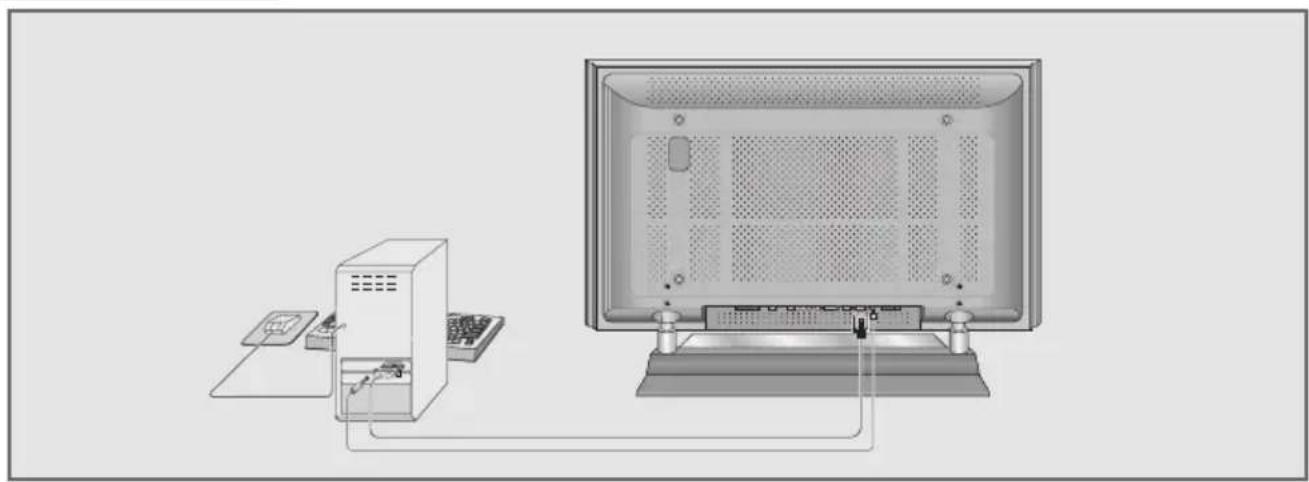

29 PC aansluiten
29 Programmaplaats voor de pc kiezen
29 Instellingen voor de pc

30-32 Speciale instellingen

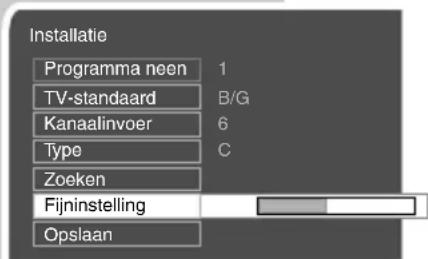

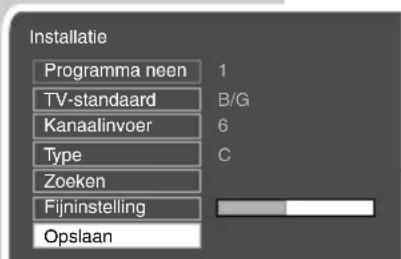

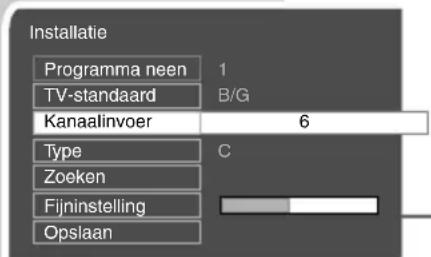

30-32 Zenders instellen

33-34 Informatie

33 Technische gegevens
33 Servicevoorschriften voor de speciaalzaak
33 Milieutip
34 Storingen zelf verhelpen

INSTALLATIE EN VEILIGHEID

Het is belangrijk dat u bij het installeren van het televisietoestel de volgende aanwijzingen in acht neemt:

Dit televisietoestel is bestemd voor het ontvangen en weergeven van beeld- en geluidssignalen.

Elk ander gebruik is uitdrukkelijk verboden.

De ideale kijkafstand bedraagt 5 keer de beeldschermdiagonaal.

Licht op het beeldscherm vermindert de beeldkwaliteit.

Gelieve voor voldoende ventilatie voor voldoende grote afstanden in de kastwand te zorgen.

Het televisietoestel is bestemd voor gebruik in droge ruimtes. Als u het toestel toch buiten wilt gebruiken, moet u er in ieder geval voor zorgen dat het toestel beschut is tegen vocht (regen, waterdruppels). Stel het televisietoestel in geen geval bloot aan vochtigheid.

Zet geen met vloeistof gevulde voorwerpen (vazen of iets dergelijks) op het televisietoestel. Deze kunnen omvallen en de vloeistof kan voor gevaarlijke situaties wat betreft de elektriciteit zorgen.

Zet het televisietoestel op een vlakke en harde ondergrond. Leg geen voorwerpen (bijvoorbeeld kranten) op het televisietoestel en geen kleedjes of iets dergelijks onder het televisietoestel.

Zet het televisietoestel niet vlakbij de verwarming of in de volle zon. Dit kan de koeling verstoren.

Warmteophopingen zijn gevaarlijk en verminderen de levensduur van het toestel. Voor de veiligheid moet u geregeld de afzettingen in het toestel door een vakman laten verwijderen.

Maak het televisietoestel in geen geval open. Voor schade die door ondeskundige ingrepen ontstaat, verliest u elke aanspraak op garantie.

Zorg ervoor dat de netkabel en de adapter niet beschadigd worden.

Het televisietoestel mag enkel met de bijgeleverde netkabel/adapter gebruikt worden.

Onweer vormt een bedreiging voor alle elektrische apparatuur. Ook als het televisietoestel uitgeschakeld is, kunnen door blikseminslag in het stroomnet en/of de antenneleiding beschadigingen optreden. Trek daarom altijd de net- en de antennestekker uit het stopcontact als het onweert.

Reinig het plasma-beeldscherm enkel met een zeemlap en een gewoon glasreinigingsproduct.

Reinig de behuizing van het plasma-televisietoestel enkel met een zachte, met helder water bevochtigde doek.

Het plasma-beeldscherm is met een glazen plaat uitgerust. Wordt het toestel aan overmatige belasting blootgesteld, bijvoorbeeld door trillingen, door te buigen of door overmatige hitte kan de glasplaat breken.

Stel de glasplaat niet aan druk of stoten bloot.

Als de glasplaat beschadigd is, trek dan de stekker onmiddellijk uit het stopcontact.

Aanwijzing:

Sluit geen apparatuur aan als uw toestel is ingeschakeld. Schakel voor het aansluiten ook de andere toestellen uit!

Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen en de antenne aangesloten hebt!

INSTALLATIE EN VEILIGHEID

Plasma-beeldschermen werken op basis van fluorescerende stoffen. Bij deze technologie kan het onder bepaalde omstandigheden tot inbrand-effecten komen. Dit kan zijn:

• permanente weergave van een stilstaand beeld;
• permanente weergaven van dezelfde achtergrond;
• gebruik van een beeldformaat (b.v. 4:3) dat niet beeldscherm-vullend is.

Inbrandingen die ontstaan zijn, kunnen in de regel niet meer ongedaan gemaakt worden.

Voor het vermijden van inbrandingen gelieve op het volgende te letten:

• tijdens de eerste 100 gebruiksuren moeten hoofdzakelijk bewegende beelden resp. vaak wisselende stilstaande beelden beelschermvullend weergegeven worden;
• gebruik een beeldschermvullend formaat (16:9);
• bij het gebruik met een pc altijd de screensaver activeren;
• verminder zoveel mogelijk het contrast en de helderheid;
• schakel het toestel uit als het niet gebruikt wordt.

Wordt een stilstaand beeld heel lang (enkele uren) op het plasma-beeld-scherm weergegeven, dan kan het gebeuren, dat dit stilstaand beeld bij het overschakelen naar een andere zender als "spookbeeld" nog een tijdje zichtbaar blijft. Na een bepaalde tijd verdwijnt dit "spookbeeld" echter opnieuw.

Dit wordt veroorzaakt door een soort geheugeneffect. Om dit effect te voorkomen, is het bij het gebruik met een pc aan te bevelen om de screensaver van de pc in te schakelen.

Als het toestel langere tijd niet gebruikt is (langer dan 1 jaar), kan het onder bepaalde omstandigheden tot tijdelijke kleurvervormingen komen.

Dit effect dient bij een plasma-beeldscherm als normaal beschouwd te worden. Na een tijdje verdwijnen deze kleurvervormingen echter opnieuw.

Een plasma-beeldscherm bestaat uit ca. 1,2 miljoen kleurpixels.

Binnen een industriële standaardtolerantie dient er rekening mee gehouden te worden, dat een heel klein deel van de pixels (0,001 %) defect kan zijn. Dit dient niet als toesteldefect in het kader van de garantie beschouwd te worden.

Het plasma-beeldscherm functioneert technologisch met edelgassoorten met behulp van luchtdruk.

In hoogtes van meer dan 2.000 m boven de zeespiegel kan het beeld onstabiel worden en kan de beeldkwaliteit verminderen. Als het toestel echter opnieuw onder 2.000 m boven de zeespiegel gebruikt wordt, verdwijnt dit effect en het toestel functioneert opnieuw perfect.

Houd bij het installeren van de radio rekening met het oppervlak van meubels. Deze oppervlakken hebben de meest uiteenlopende soorten lak- en kunststoflagen. Ze bevatten meestal chemische toevoegingsmiddelen die onder andere het materiaal van de toestelvoeten kunnen aantasten. Daardoor kunnen er resten achterblijven op het meubel, die slechts moeilijk of helemaal niet meer verwijderd kunnen worden.

De afbeeldingen vindt u in de montagehandleiding die in de verpakking van de tafelvoet voorhanden is.

1 De twee houders met de bijgeleverde inbusschroeven aan de tafelvoet bevestigen.
2 Telkens vier bevestigingsschroeven aan de achterkant van het toestel verwijderen.
3 Standvoet op een effen vlak zetten.
4 Toestel van boven op de standvoet zetten.
5 Standvoet aan het toestel bevestigen, hiervoor telkens vier bevestigingsschroeven aan de achterkant van het toestel indraaien.

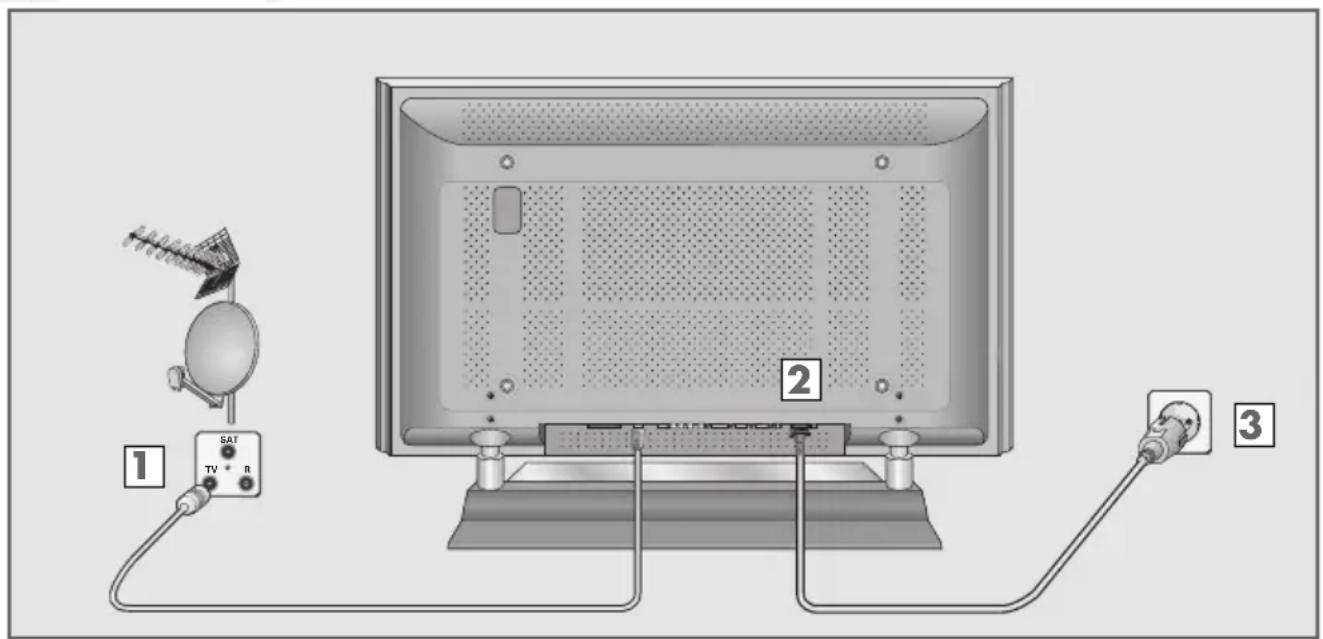

Antenne en netkabel aansluiten

1 Steek de antennekabel van de huisantenne in de antenne-aansluiting »ANT-IN« van het televisietoestel.
2 Steek de meegeleverde netkabel in de netaansluiting van het televisietoestel.
3 Steek de stekker van het netsnoer in een stopcontact.

Aanwijzing:

Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen en de antenne aangesloten hebt!

Sluit het televisietoestel alleen met het bijgeleverde netsnoer op een geschikt geaard veiligheidsstopcontact aan.

Gebruik geen adapterstekkers of verlengsnoeren die niet aan de geldende veiligheidsnormen voldoen en voer ook geen ingrepen aan het netsnoer uit.

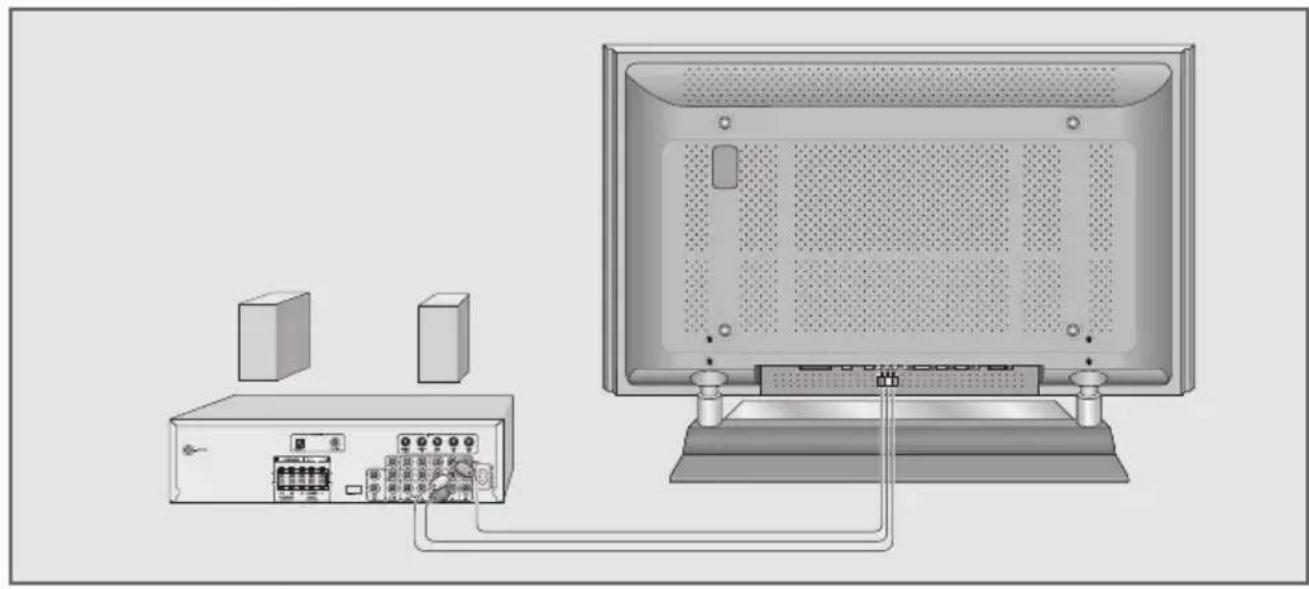

Hifi-installatie/AV-receiver aansluiten

Wilt u het optimale beeldgenot van uw kleurentelevisie door een gelijkaardige geluidsbelevenis verrijken, dan raden we u aan om een hifi-installatie/de AV-receiver aan te sluiten.

1 Witte en rode aansluitingen »AV-Out L R« van het televisietoestel en de betreffende aansluitingen van de hifi-installatie/de AV-receiver met cinchkabel verbinden.

2 Gele bus »AV-Out Video« van het televisietoestel en de betreffende bus van de AV-receiver met cinchkabel verbinden (beeld-signaal).

Batterijen in de afstandsbediening plaatsen

1 Voor het openen van het batterijvak moet het klepje eraf worden gehaald.

2 Batterijen plaatsen (type mignon, b.v. UM-3 of AA, 2 x 1,5 V). Hierbij op de polen letten (in de bodem van het batterijvakje gemarkeerd).

3 Batterijvak sluiten.

Aanwijzing:

Als het televisietoestel niet meer goed op de afstandsbediening reageert, kunnen de batterijen leeg zijn. Lege batterijen moet u onmiddellijk verwijderen.

Voor schade die ontstaat door lekke batterijen, stelt GRUNDIG zich niet aansprakelijk.

Milieutip

Indien bij het door u in gebruik genomen apparaat batterijen of batterijpacks zijn geleverd, geldt het volgende:

Om te voorkomen dat er mogelijk schadelijke stoffen in het milieu terechtkomen, dienen batterijen en batterijpacks, na het beeindigen van de levenscyclus niet te worden weggegooid, maar te worden ingeleverd als klein chemisch afval.

Wanneer batterijen leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

IN EEN OOGOPSLAG

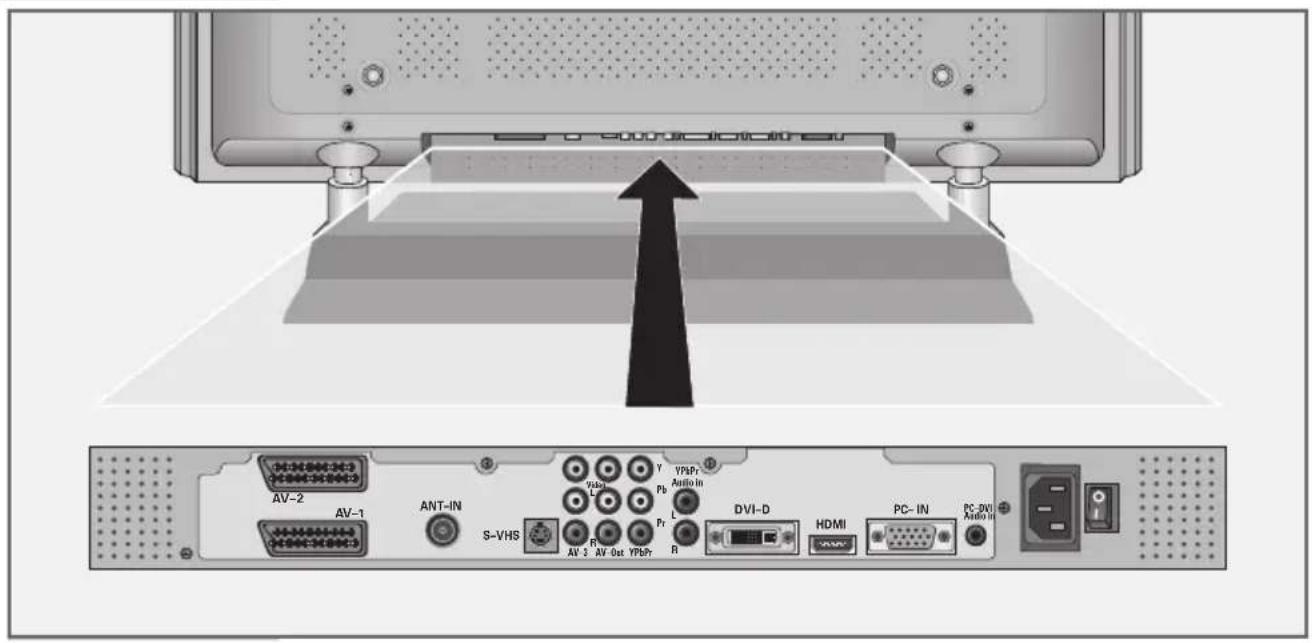

De aansluitingen van het televisietoeste

S-VHS Beeldsignaalingang voor S-video-camcorder.

AV-3 Video Beeldsignaalingang voor camcorder.

AV-3 L R Geluidssignaalingang voor camcorder.

AV-Out Video LR Geluid-/beeldsignaaluitgang.

Y Pb/Pr Beeldsignaalingang (YUV-signaal).

Y Pb/Pr Audio In L R Geluidssignaalingang (YUV-signaal).

DVI-D DVI-D-bus, beeldsignaalingang voor pc (DVI).

HDMI HDMI-bus, geluid-/beeldsignaalingang (HDMI).

PC-IN VGA-bus, beeldsignaalingang voor pc.

PC-DVI Audio In

Geluidssignaalingang voor pc.

Bus voor het netsnoer.

10

Netschakelaar, hiermee schakelt u het toestel in stand-by en opnieuw uit.

IN EEN OOGOPSLAG

De bedieningselementen van het televisietoestel

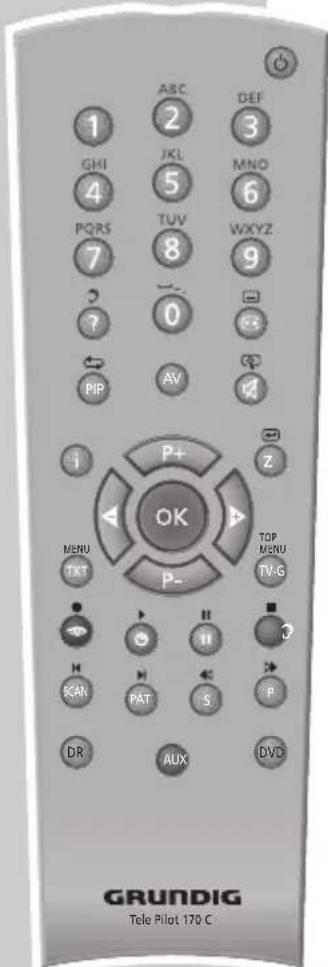

De afstandsbediening

Schakelt het televisietoestel uit (stand-by).

1...0 Schakelt het televisietoestel vanuit stand-by in; kiest direct zenders.

? Geeft nummer en naam van de zender weer; schakelt op dubbele tekengrootte in de teletekstmodus.

Schakelt het beeldformaat om; paginastop in de teletekstmodus.

PIP Geeft een kleinbeeld weer; activeert de Double Window-functie (twee verschillende televisiezenders op de beeldschermhelften); schakelt terug naar het normale beeld.

AV Roept de preselecie voor AV-zenderplaatsen op. Selectie daarna met P+ of P-.

Geluid aan/uit (geluid uitschakelen).

i Roept het »Hoofdmenu« op.

Z Zapfunctie.

P+, P- Schakelt het televisietoestel vanuit stand-by in; kiest stapsgewijs zenders; beweegt de cursor naar boven/beneden.

Wijzigt het volume; beweegt de cursor naar links/rechts.

OK Roept de zenderindeling op; activeert verschillende functies.

TXT Schakelt tussen teletekst- en TV-mode om.

TV-G Toets zonder functie.

Kiest verschillende beeldinstellingen; bladert in teletekst een pagina terug.

Geeft de tijd weer; kiest de volgende pagina in de teletekstmodus.

Stilstaand beeld; kiest het gewenste hoofdstuk in de teletekstmodus.

Kiest verschillende geluidsinstellingen; kiest het gewenste thema in de teletekstmodus.

IN EEN OOGOPSLAG

SCAN Antwoordvrijgave in de teletekstmodus.

PAT Kiest de functie Double Window.

S Kiest subpagina's in de teletekstmodus.

P Actualiseert een pagina in de teletekstmodus.

DR, DVD Schakelt op de bediening van een GRUNDIG digitale receiver, GRUNDIG digitale receiver met harde schijf (PDR), GRUNDIG dvd-speler of GRUNDIG dvd-recorder.

De betreffende toets (»DR«, »DVD«) ingedrukt houden. Daarna op de gewenste knop drukken.

Aanwijzing:

De knop »DR« is voor de bediening van een GRUNDIG digitale receiver (afstandsbedieningstoets 1) voorgeprogrammeerd.

De knop »DVD« is voor de bediening van een GRUNDIG dvd-speler voorgeprogrammeerd.

De voorprogrammering kunt u veranderen, zie knop »AUX«.

Welke functies u kunt uitvoeren, hangt af van de uitrusting van het toestel.

Probeer het gewoon uit.

AUX Afstandsbediening voor de bediening van externe toestellen programmeren.

»AUX« indrukken en ingedrukt houden en tegelijk de drie cijfertoetsen van de betreffende code indrukken:

»1«, »2«, »3« voor GRUNDIG dvd-speler.

»4«, »5«, »6« voor GRUNDIG dvd-recorder.

»1«, »4«, »7« voor GRUNDIG digitale receiver (afstandsbedieningsniveau 1).

»2«, »5«, »8« voor GRUNDIG digitale receiver (afstandsbedieningsniveau 2).

»3«, »6«, »9« voor GRUNDIG digitale receiver met harde schijf (PDR).

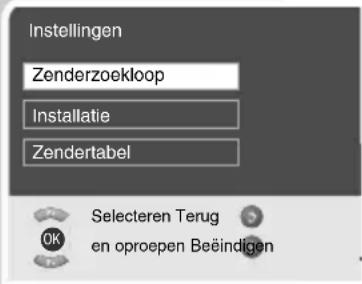

Televisiezenders instellen – automatisch

Auswählen

und bestätigen

Ende

Selecteren

en bevestigen

Terug

Beëindigen

Het televisietoestel is met een automatische zenderzoekloop uitgerust.

Start de zoekloop en daarna kunt u de zenders in de door u gewenste volgorde sorteren.

Er staan 99 zenderplaatsen voor televisiezenders ter beschikking, waaraan willekeurig televisiezenders van de antenne of van de kabelaansluiting kunnen worden toegewezen.

1 Televisietoestel met » ①« aan het televisietoestel inschakelen, daarna »P+«op de afstandsbediening indrukken.

- Na de eerste ingebruikneming wordt het menu »Sprache« (Menutaal) weergegeven.

Help:

Als op het beeldscherm het »Sprache« (Menutaal) niet verschijnt, de instelling zoals beschreven in het hoofdstuk "Alle zenders opnieuw instellen" op pagina 32, uitvoeren.

- Het menu »Land« verschijnt.

- De zoekloop begint en kan, afhankelijk van het aantal te ontvangen zenders, enkele minuten duren.

- Na het zoeken schakelt het televisietoestel naar zenderplaats 1, het menu »Zendertabel« verschijnt.

Zenderindeling wijzigen

Werden bij het instellen van de televisiezenders met het automatische zenderzoeken zenders meerdere keren opgeslagen, dan kunt u die wissen. U kunt ook zenders op een andere zenderplaats opslaan, een zendernaam wijzigen of opnieuw invoeren alsook zenderplaatsen Overslaan.

Selecteren

Overslaan

Selecteren

Verplaatsen

Wissen

Beëindigen Naam

Zenders wissen

1 In het menu »Zendertabel« de te wissen zender met »P+«, »P-«, »«« of »»« kiezen.

2 Zender met » 111(geel) markeren.

3 Zender met » ⏻(groen) wissen.

Aanwijzing:

Wilt u nog meer zenders wissen, herhaal dan de punten 1 en 3.

INSTELLINGEN

Selecteren

Overslaan

Verplaatsen

Wissen

Beëindigen Naam

-

Overslaan

Verplaatsen

Beëindigen Naam

1 In het menu »Zendertabel« de te verschuiven zender met »P+« of »P-« kiezen.
2 Zender met » ⏻(groen) markeren.
3 Nieuwe zenderplaats met »P+« of »P-« kiezen en met »©« (groen) bevestigen.

- Alle volgende zenders worden een zenderplaats verschoven.

Aanwijzing:

Wilt u nog meer zenders sorteren, herhaal dan de punten 1 tot 3.

Zendernaam invoeren (max. 5 tekens)

1 In het menu »Zendertabel« de gewenste zender met »P+« of »P-« kiezen.
2 Zender met » ♂« (blauw) markeren.
3 Met »P+« of »P-« letters of cijfers kiezen, met »◀« of »▶« naar de volgende positie, daar de invoer herhalen.
4 Zendernaam met »OK« opslaan.

Aanwijzing:

Wilt u nog meer zender invoeren, herhaal dan de punten 1 tot en met 4.

Zenders Overslaan

U kunt zenders markeren die bij het kiezen met »P+« of »P-« overgeslagen moeten worden. Het kiezen met de cijfertoetsen blijft mogelijk.

1 In het menu »Zendertabel« de gewenste zender met »P+« of »P-« kiezen.
2 Zender met » 🗑« (rood) markeren.

• Achter de naam van de televisiezender verschijnt een »S«.
• De markering kan door het opnieuw indrukken van de rode toets gewist worden.

Instellingen beëindigen

1 Instellingen met »i« beeindigen.

Beeldinstellingen

1 »INFO« met »i« oproepen.
- Het »INFO« verschijnt.
2 Regel »Beeld« met »P+« of »P-« kiezen en met »OK« bevestigen.
- Het menu »Beeld« verschijnt.
3 Regel »Voorinstelling« met »P+« of »P-« kiezen en met »◀« of »▶« de instelling »Gebruiker« kiezen.
4 Regel »Helderheid«, »Contrast«, »Kleur«, »Scherpte« of »Ruisonderdrukking« met »P+« of »P-« kiezen en met »OK« bevestigen.
De instelling »Tint« kan alleen bij NTSC-tele-visie-uitzendingen uitgevoerd worden (b.v. bij de weergave van een amerikaanse televisie-uitzending van de videorecorder).
5 Gewenste waarde met » ◀« of »▶« kiezen en met »OK« bevestigen.
6 Instellingen met » i« beëindigen.

Aanwijzing:

Geluidsinstellingen

1 »INFO« met »i« oproepen.
- Het »INFO« verschijnt.
2 Regel »Geluid« met »P+« of »P-« kiezen en met »OK« bevestigen.
- Het menu »Geluid« verschijnt.

Aanwijzing:

Meer over de bediening kunt u in de volgende hoofdstukken lezen.

Volume

1 Regel »Volume« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.

Balance

1 Regel »Balance« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.

Stereo-/tweekanaalgeluid, mono

Ontvangt het toestel tweekanaal-uitzendingen, b.v. een speelfilm in origineel geluid op geluidskanaal B (display: »Dual B«) en de gesynchroniseerde versie op geluidskanaal A (display: »Dual A«) – dan kunt u het door u gewenste geluidskanaal kiezen.

Ontvangt het toestel stereo- of Nicamuitzendingen, dan schakelt het automatisch op stereo-geluidsweergave (display: »Stereo«).

Bij slechte ontvangstkwaliteit van het stereogeluid kunt u het geluid op »Mono« schakelen.

1 Regel »Geluidstype« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.

Stereobreedte

Verbreedt bij stereo-uitzendingen het geluidsbeeld en verbetert het bij mono-uitzendingen.

1 Regel »Effect« met »P+« of »P-« kiezen.

2 Gewenste instelling met » ◀« of »▶« kiezen.

Automatisch volume

De zenders zenden in verschillende volumes uit. De functie AVL (Automatic Volume Limiting) garandeert een gelijk volume als u van de ene zender op de andere overschakelt.

De equalizer biedt u vier voorgeprogrammeerde geluidsinstellingen (Muziek, Sport, Cinema en Spraak) en een (Gebruiker) die u zelf kunt bepalen.

1 Regel »Equalizer« met »P+« of »P-« kiezen en met »OK« bevestigen. – Het menu »Equalizer« verschijnt.

1 Instellingen met »i« beeindigen.

TELEVISIEMODUS

Basisfuncties

In-/uitschakelen

1 Televisietoestel met »①« aan het televisietoestel in stand-by schakelen.
2 Televisietoestel met »1...0« of »P++ of »P-« vanuit stand-by inschakelen.
3 Televisietoestel met » ⏻« in stand-by schakelen.
4 Televisietoestel met » ①« aan het televisietoestel volledig uitschakelen.
- Hierdoor bespaart u energie.

Zenderplaatsen kiezen

1 Zenderplaatsen met »1...0« direct kiezen.
2 Zenderplaatsen met »P+« of »P-« stapsgewijs kiezen.
3 Zendertabel met »OK« oproepen, gewenste televisiezender met »P++« of »P-« kiezen en zendertabel met »OK« uitschakelen.

AV-zenderplaatsen kiezen

1 Menu »Signaalbron« met »AV« oproepen.
2 Gewenste AV-zenderplaats met »P+« of »P-« selecteren en met »OK« bevestigen.
3 Terug naar de televisiezender met »1...0« schakelen.

Volume veranderen

Geluid in-/uitschakelen

1 Geluid met » « uitschakelen (mutefunctie) en opnieuw inschakelen.

Tijd weergeven

1 Tijd met »©« weergeven (enkel bij zenders met teletekst).

Informatie op het scherm weergeven

1 Informatie met »?« laten verschijnen. - De informatie verdwijnt na korte tijd automatisch.

Stilstaand beeld

Als u bepaalde scènes langere tijd wilt bekijken, dan kan het beeld van de momenteel lopende uitzending "bevroren" worden.

1 » (geel) indrukken.
2 Functie beeindigen, hiervoor » (geel) opnieuw indrukken.

Beeldinstellingen

U kunt uit vier verschillende beeldinstellingen kiezen.

1 Met » de gewenste beeldinstelling »Gebruiker«, »Natuurlijk«, »Helder« of »Zacht« kiezen.
- De beeldinstelling »Gebruiker« kan veranderd worden, zie hoofdstuk "Beeldinstellingen" op pagina 14.

Geluidsinstellingen

U kunt uit zes verschillende geluidsinstellingen kiezen.

1 Met » ?« de gewenste geluidsinstelling »gebruiker«, »Muziek«, »sport«, »Cinema« of »spraak« kiezen.
- De geluidsinstelling »gebruiker« kan veranderd worden, zie hoofdstuk "Equalizer", op pagina 15.

Zapfunctie

Met deze functie kunt u uw televisieprogramma dat u aan het bekijken bent opslaan en naar andere televisieprogramma's overschakelen (zappen).

1 Met »1...0« of »P+« »P-« de zender kiezen dat in het zapgeheugen opgeslagen moet worden (b.v. zender 7, PRO7) en met »Z« opslaan.
- Op het beeldscherm verschijnt b.v. »z 7 PRO7«.

2 Met »1...0« of »P+« »P-« op een andere zender overschakelen.

3 Met »Z« kan telkens naar de opgeslagen zender (in het voorbeeld PRO7) en opnieuw naar de laatst bekeken zender teruggeschakeld (gezapt) worden.

4 Zapfunctie met » i« beëindigen.

- De weergave verdwijnt.

TELEVISIEMODUS

Zoomfunctie

Met deze functie kunt u het televisie- of pc-beeld vergroten.

- Het menu »INFO« wordt weergegeven.

- Het menu »Beeld« verschijnt.

- De regel »Zoom« is geselecteerd.

4 De zoomfunctie met »OK« activeren.

5 Met »P+« of »P-« de grootte van het beeld veranderen.

7 Zoomfunctie met » i« beeindigen.

- De weergave verdwijnt.

Selecteren Terug en oproepen Beëindigen

TELEVISIEMODUS

Beeldformaat omschakelen

Het televisietoestel schakelt automatisch over op het formaat 16:9 als aan de Euro-AV-bussen dit formaat herkend wordt.

1 Beeldformaat met » [icon]« selecteren, op het beeldscherm verschijnt het gekozen beeldformaat, bijvoorbeeld »16:9«. - U kunt uit de volgende beeldformaten kiezen:

Formaat »4:3«

De beeldweergave wordt in het formaat 4:3 getoond.

Formaat »Auto«

Bij 16:9-uitzendingen wordt automatisch op het beeldformaat »16:9« overgeschakeld. Bij 4:3-uitzendingen wordt het beeld automatisch over het hele scherm gevuld.

Bij 4:3-uitzendingen en het formaat »14:9« of »14:9« verschijnt het beeld horizontaal verbreed. De beeldgeometrie wordt in horizontale richting lineair uitgebreid. Bij werkelijke 16:9-signaalbronnen (van een SET-TOP-Box aan de Euro-AV-bus) is het beeld volledig gevuld en de beeldgeometrie correct.

De modus letterbox is bijzonder geschikt voor uitzendingen in het formaat 16:9. De tot nog toe gebruikelijke zwarte stroken van boven en van onderen in het beeld worden overschreven, 4:3-beelden worden formaatvullend weergegeven. De uitgezonden beelden worden vergroot, daarbij gaat aan de boven- en onderkant wat beeld verloren. De beeldgeometrie blijft echter behouden. Bij PAL-plus-uitzendingen verschijnt de melding »Auto Letterbox«.

Deze modus is geschikt voor bioscoopfilms met extreme breedte/hoogte-verhoudingen. Bij 4:3-uitzendingen en het formaat »Panorama« verschijnt het beeld horizontaal verbreed. De beeldgeometrie wordt in horizontale richting uitgebreid.

Formaat »Ondertiteling«

Als u de ondertitel, die aan de onderste beeldrand weergegeven wordt, niet herkent (vooral bij 4:3-uitzendingen en het formaat »Ondertiteling«), kies dan »Ondertiteling«.

PIP-mode

PIP (beeld in beeld) biedt u de mogelijkheid om naast de zender het beeld van een tweede beeldbron te bekijken.

Als beeldbron kunnen een andere televisiezender, een dvd-speler, videorecorder of een SAT-receiver gebruikt worden. Ze moeten aan de ingangsbussen aan de achterkant van het toestel aangesloten zijn.

Kleinbeeld weergeven

1 Kleinbeeld mee weergeven, hiervoor een keer »PIP« indrukken.

Dubbel beeld (Double Window)

1 Double Window-functie (gedeeld beeldscherm) activeren, hier- voor opnieuw »PIP« indrukken. - Laatst gekozen groot- en kleinbeelden zijn naast elkaar te zien.

Zenderplaatsen van het kleinbeeld resp. van het linkerbeeld (Double Window) selecteren

1 Zenderplaatsen met »P+« of »P-« stapsgewijs kiezen.

Zenderplaatsen van het grootbeeld resp. van het rechterbeeld (Double Window) selecteren

1 Zenderplaatsen met »1...0« direct kiezen of beeldbron (dvd-speler, videorecorder, SAT-receiver) kiezen, hiervoor het menu »Signaalbron« met »AV« oproepen, gewenste AV-zenderplaats met »P++« of »P-« selecteren en met »OK« bevestigen.

Groot- en kleinbeeld verwisselen

1 Groot- en kleinbeeld met »Z« verwisselen.

Positie van het kleinbeeld veranderen

1 Positie van het kleinbeeld met »P« veranderen.

Grootte van het kleinbeeld veranderen

1 Grootte van het kleinbeeld met »S« veranderen.

PIP-functie beëindigen

1 Kleinbeeld verbergen, hiervoor twee keer »PIP« indrukken.

Double Window beëindigen

1 Double Window beëindigen, hiervoor »PIP« indrukken.

TELETEKST-MODE

TOP-tekst- of FLOF-tekstmodus

1 Teletekst met »TXT« inschakelen.
2 Teletekstpagina's kunnen ook met »1...0« direct gekozen worden.

Aanwijzing:

Aan de onderkant van het beeldscherm ziet u een informatieregel die uit een rood, groen en van de zender afhankelijk geel en blauw tekenveld bestaat. Analoog hiermee beschikt de afstandsbediening over gekleurde knoppen.

3 Met » 🗑 « (rood) een pagina terugbladeren.
4 Met » ⏻(groen) naar de volgende pagina bladeren.
5 Met » □□⟨(geel) het gewenste hoofdstuk kiezen.
6 Met » ♂« (blauw) het gewenste thema kiezen.
7 Teletekst met »TXT« uitschakelen.

Normale tekstmodus

1 Teletekst met »TXT« inschakelen.
2 Teletekstpagina's kunnen ook met »1...0« direct gekozen worden.
3 Met »P-« een pagina terugbladeren.
4 Met »P+« naar de volgende voorhanden pagina bladeren.
5 Teletekst met »TXT« uitschakelen.

Verdere functies

Wachttijd overbruggen

Terwijl een pagina wordt gezocht kunt u naar het televisie-programma schakelen.

1 Nummer van de teletekstpagina met »1...0« invoeren en daarna »P« indrukken.
- Zodra de pagina gevonden wordt, wordt het paginanummer weergegeven.

2 Naar de teletekstpagina met »P« omschakelen.

Tekenhoogte vergroten

Als u problemen hebt om de tekst op het beeldscherm te lezen, kunt u de tekenhoogte verdubbelen.

1 Tekenhoogte van een teletekstpagina vergroten, hiervoor »?« meermaals indrukken.

TELETEKST-MODE

Paginastop

Onder een meervoudige pagina kunnen meerdere subpagina's samengebracht zijn die door de omroep automatisch verdergebladerd worden.

1 Subpagina met » « stoppen.
2 Beëindig de functie met »

Subpagina direct oproepen

Als de gekozen teletekstpagina meerdere pagina's bevat, wordt het nummer van de actuele subpagina alsook het totale aantal pagina's weergegeven.

1 Met »S« de functie subpagina's oproepen.
2 Met »P-« een pagina terugbladeren.
3 Met »P+« naar de volgende voorhanden pagina bladeren.
4 Beëindig de functie met »S«.

Antwoordvrijgave

Bepaalde teletekstpagina's bevatten soms "verborgen antwoorden" of informatie. Die kunnen opgeroepen worden.

1 Informatie met »SCAN« laten verschijnen.
2 Informatie met »SCAN« uitschakelen.

Gedeeld beeldscherm (Split Screen)

Met deze functie ziet u links de televisiezender, rechts de teletekstpagina.

1 Split Screen-functie activeren, hiervoor »PAT« indrukken. - Televisiezender en teletekstpagina zijn naast elkaar te zien.
2 Split Screen-functie met »PAT« uitschakelen.

COMFORTFUNCTIES

Comfortfuncties met het menu »Eigenschappen«

Meer over de bediening kunt u in de volgende hoofdstukken lezen.

Gebruikerstaal wijzigen

Uitschakeltijd invoeren (Sleep Timer)

U kunt een uitschakeltijd invoeren. Het televisietoestel schakelt na afloop van de ingestelde tijd naar stand-by.

1 Regel »Sleep Timer« met »P+« of »P-« selecteren en met »OK« bevestigen.
2 Uitschakeltijd met » ◀« of »▶« (van 15 minuten tot 120 minu- ten) invoeren.
3 Beëindig de instelling met » i«.

Automatische aanpassing van het beeldformaat (Auto Blackline Detect)

Is deze functie ingeschakeld, dan wordt – bij uitzendingen die aan de bovenste en onderste beeldrand zwarte strepen vertonen – het beeld in verhouding tot de beeldinhoud vergroot.

1 Regel »Auto Blackline Detect« met »P+« of »P-« selecteren.
2 Functie met » « of »+ « activeren (Aan) of uitschakelen (Uit).
3 Beëindig de instelling met » i«.

Aan welke bus(sen) van het televisietoestel u uw externe toestellen aansluit, is afhankelijk van de bussen waarmee het externe toestel uitgerust is en welke signalen ter beschikking staan.

Houd er rekening mee dat bij vele externe toestellen de resolutie van het videosignaal aan de ingangsbussen van het televisietoestel aangepast moet worden (zie gebruiksaanwijzing van het externe toestel). Welke waarde u moet instellen, vindt u in de opgegeven richtwaarden in de hoofdstukken van de aansluitmogelijkheden.

Aanwijzing:

Sluit geen apparatuur aan als uw toestel is ingeschakeld. Schakel voor het aansluiten ook de andere toestellen uit!

Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen aangesloten hebt!

High-Definition - HD ready

Uw televisietoestel is voorbereid voor de ontvangst van televisiesignalen (HDTV-signalen) met hoge resolutie.

De signaalbronnen (HDTV-Set-Top-boxen of HDTV-DVD-speler) kunt u aan de bus »HDMI« of aan de bus »DVI-D« (digitaal HDTV-signaal) aansluiten.

Hierdoor is ervoor gezorgd dat u ook digitale HDTV-uitzendingen, die beschermd zijn tegen kopieren (HDCP High-Definition Copy Protection), zonder problemen kunt bekijken.

Dvd-speler, dvd-recorder, videorecorder of Set Top-Box aansluiten ...

... met digitaal audio-/video-signaal

Beeldsignaal: Video Digital; resolutie: standaard 576p; HDTV 720p, 1080i.

Geluidssignaal: Audio Digital (stereo, meerkanaal gecomprimeerd, ongecomprimeerd).

Zenderplaats »HDMI«.

1 Bus »HDMI« van het televisietoestel en de betreffende HDMI-bus van het externe toestel met een gewone HDMI-kabel verbinden (digitaal beeldsignaal en geluidssignaal).

... met digitaal audio-/video-signaal

Beeldsignaal: Video Digital; resolutie: standaard 576p; HDTV 720p, 1080i.

Geluidssignaal: Stereo, analoog.

Zenderplaats »DVI«.

1 Bus »DVI-D« van het televisietoestel en de betreffende DVI-bus van het externe toestel met een gewone DVI-kabel verbinden (digitaal beeldsignaal).
2 Bus »PC-DVI Audio In« (stekker 3,5 mm) van het televisietoestel en de betreffende bussen van het externe toestel met een cinchkabel verbinden (geluidssignaal).

... met analoog videosignaal (Progressiv)

Beeldsignaal: YUV; resolutie: standaard 576p; HDTV 720p, 1080i. Geluidssignaal: Stereo, analoog.

Zenderplaats »YPBPR«.

1 Bussen »Y Pb Pr« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (beeldsignaal).
2 Bussen »Y Pb Pr Audio In« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (geluidssignaal).

... via de EURO-AV-bus

Beeldsignaal: FBAS/RGB (AV-1), FBAS (AV-2).

Geluidssignaal: Stereo, analoog.

Zenderplaats »AV1« of »AV2«.

1 Aansluiting »AV-1« of »AV-2« van het televisietoestel en de betreffende bus van het externe toestel met een EURO/AV-kabel verbinden.

Aanwijzing:

U kunt opnames via het televisietoestel vanop een extern toestel op een ander overbrengen door het weergavetoestel op de aansluiting »AV-1« en het opnametoestel aan de bus »AV-2« aan te sluiten en de zenderplaats »AV1« te kiezen. U kunt echter geen zender bekijken.

... via de EURO-AV-bus (S-videosignaal)

Geluidssignaal: Stereo, analoog.

Programmaplaats »AV2S«.

1 Bus »AV-2« van het televisietoestel en de betreffende bus van het externe toestel met een EURO/AV-kabel verbinden.

... met S-video-signaal

Beeldsignaal: Y/C.

Geluidssignaal: Stereo, analoog.

Zenderplaats »SVHS«.

1 Bus »S-VHS« van het televisietoestel en de betreffende bus van het externe toestel met S-videokabel verbinden (beeldsignaal).
2 Bussen »AV-3 L R« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (geluidssignaal).

... met analoog TV-signaal

Beeldsignaal: FBAS.

Geluidssignaal: Stereo, analoog.

Zenderplaats »AV3«.

1 Cinchbus »AV-3 Video« van het televisietoestel en de betreffende bus van het externe toestel met cinchkabel verbinden (beeldsignaal).
2 Bussen »AV-3 L R« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (geluidssignaal).

Gebruik met videorecorder, dvd-speler of Set Top-Box

1 De videorecorder, dvd-speler of Set Top-Box inschakelen en de gewenste functie kiezen.
2 »AV« indrukken, met »P++« of »P-« zenderplaats van het gewenste ingangssignaal (»AV1«, »AV2«, »AV3«, »SVHS«, »HDMI«, »DVI« of »YPBPR«) kiezen en met »OK« bevestigen.

VCR-modus in-/uitschakelen

Bij sommige videorecorders is het met deze modus mogelijk om de beeldstabiliteit bij de weergave te verbeteren.

1 »AV« indrukken, met »P++« of »P-« de programmaplaats met de aangesloten videorecorder kiezen en met »OK« bevestigen.
2 Menu »INFO« met » i« oproepen. - Het menu »INFO« wordt weergegeven.
3 Regel »Eigenschappen« met »P++« of »P-« kiezen en met »OK« bevestigen.
4 Regel »Vcr Mode« met »P+« of »P-« kiezen en met »◀« of »▶« »Aan« kiezen.
5 Beëindig de instelling met » i«.

Signaal voor AV-uitgang kiezen

Met deze instelling kiest u welk signaal op de Euro-AV-bus AV1 of op de cinchaansluitingen AV OUT V L R wordt uitgegeven.

De televisiezender of het beeld-/geluidssignaal van aangesloten toestellen.

Hiermee kunt u vanop een extern toestel (b.v. een dvd-speler) via het televisietoestel op een ander toestel weergeven. Sluit het weergavetoestel op de Euro-AV-bus AV1 aan en het opnametoestel op de Euro-AV-bus AV2 aan en kies in het menu »Speciale functies« de nodige instelling:

• AV2 uitgang:
  »TV« – de televisiezender die u momenteel bekijkt of
  »AV3« – het beeld-/geluidssignaal van de cinchaansluitingen (AV3);
• AV1 uitgang:
  »TV« – de televisiezender die u momenteel bekijkt of
  »AV« – het beeld-/geluidssignaal van Euro-AV-bus AV2.

Selecteren Terug

en wijz. Beëindigen

5 Beëindig de instelling met » i«.

Als het televisietoestel gecodeerde programma's van privé-aanbieders ontvangt, dan hebt u hiervoor een decoder nodig.

Decoder of satellietontvanger aansluiten

1 Aansluiting »AV-1« van het televisietoestel en de aansluiting van de decoder met een EURO-AV-kabel verbinden.

Gebruik met een decoder of satellietontvanger

1 Decoder en televisietoestel inschakelen.
2 »AV« indrukken, met »P++« of »P-« de programmaplaats »AV 1« kiezen en met »OK« bevestigen.

Camcorder aansluiten

1 De gele aansluiting »AV-3 Video« van het televisietoestel en de overeenstemmende aansluiting van de camerarecorder (VHS, Video 8) met een cinch-kabel verbinden (beeldsignaal);

of

aansluiting »S-VHS« (beeldsignaal) van het televisietoestel en de aansluiting van de camerarecorder (S-VHS, Hi 8) met een S-Video-kabel verbinden.

2 Witte en rode aansluitingen »AV-3 L R« van het televisietoestel en de overeenstemmende aansluitingen van de camerarecorder met een cinch-kabel verbinden (geluidsignaal).

Aanwijzing:

Aan de bussen »AV-3 Video« en »S-VHS« mag niet tegelijk een beeldsignaal voorhanden zijn. Dat zou tot beeldstoringen kunnen leiden.

Gebruik met een camcorder

1 De camcorder inschakelen, een cassette inschuiven en weergave starten.

2 »AV« indrukken, met »P+« of »P-« de programmaplaats »AV3« of »SVHS« kiezen en met »OK« bevestigen.

- Op het televisietoestel ziet en hoort u de beeld- en geluids-informatie van de camerarecorder.

GEBRUIK ALS PC-MONITOR

PC aansluiten

1 Bus »PC-IN« of »DVI-D« van het televisietoestel en de betreffende bus van de pc met een vga-kabel verbinden.
2 Bus »PC-DVI Audio In« van het televisietoestel en de betreffende bus van de pc met cinchkabel verbinden (geluidssignaal).

Aanwijzing:

Pas a.u.b. uw pc aan de monitor aan (beeldschermresolutie bijv. 1024 x 768, beeldfrequentie bijv. 60 Hz).

Programmaplaats voor de pc kiezen

2 »AV« indrukken, met »P+« of »P-« de programmaplaats »PC« of »DVI« kiezen en met »OK« bevestigen.

Instellingen voor de pc

1 Menu »INFO« met »i« oproepen.
2 Menu »Beeld« met »P+« of »P-« kiezen en met »OK« bevestigen.
3 Regel »Helderheid« met »P+« of »P-« kiezen en met »P+« nog eens indrukken.
- De tweede pagina van het beeldmenu wordt weergegeven.

4 Gewenste functie/instelling met »P+« of »P-« kiezen.

- De mogelijkheden: »H positie« - horizontale beeldpositie instellen; »V positie« - verticale beeldpositie instellen; »Fase« - verwijdert horizontaal flikkeren, onscherpe en horizontale strepen; »Beeldformaat« - voor de automatische aanpassing aan de pc;

5 Functie met »OK« activeren en met » ◀« of »+« instellen.
6 Beëindig de instelling met » i«.

SPECIALE INSTELLINGEN

Zenders instellen

Deze instelling is alleen dan nodig, wanneer er een nieuwe zender bijkomt en u uw speciale volgorde van de zenderplaatsen wilt behouden. De zender kan direct of via een zoekloop ingesteld worden.

Zenders met de automatische zoekloop instellen

1 »INFO« met »i« oproepen.
- Het »INFO« verschijnt.
2 Regel »Instellingen« met »P+« of »P-« kiezen en met »OK« bevestigen.
- Het menu »Instellingen« verschijnt.
3 Regel »Installatie« met »P+« of »P-« kiezen en met »OK« bevestigen.
4 Regel »Programma neen« met »P+« of »P-« kiezen en met »◀« of »▶« de gewenste zenderplaats instellen.
5 Regel »Zoeken« met »P+« of »P-« kiezen en met »◀« of »▶« de zoekloop starten.
- Wordt een voldoende sterk zendsignaal ontvangen, dan wordt de zoekloop onderbroken en het beeld verschijnt. De zoekloop zo vaak starten tot de gewenste zender op het beeldscherm verschijnt.
Het actuele systeem wordt automatisch in de regel »TV-standaard« weergegeven. Zijn kleur en/of geluid niet in orde, kies dan de regel »TV-standaard« met »P+« of »P-«. Met »◀« of »▶« de nodige instelling kiezen.
6 Regel »Opslaan« met »P+« of »P-« kiezen en met »OK« bevestigen.
- De melding »Opgeslagen« verschijnt.
Wilt u nog meer zenders instellen, herhaal dan de punten 3 tot en met 6.
7 Beëindig de instelling met » i«.

Aanwijzing:

Aanwijzing:

SPECIALE INSTELLINGEN

Selecteren Terug

en wijz. Beëindigen

Selecteren Terug

en oproepen Beëindigen

Selecteren Terug

en wijz. Beëindigen

Selecteren Terug

en wijz. Beëindigen

Zenders fijn afstemmen

Het televisietoestel stemt automatisch op de best mogelijke ontvangst af. In regio's met slechtere ontvangst kan het nodig zijn om een manuele fijnafstemming uit te voeren.

Zenders door het invoeren van kanaalgetallen instellen

Het actuele systeem wordt automatisch in de regel »TV-standaard« weergegeven. Zijn kleur en/of geluid niet in orde, kies dan de regel »TV-standaard« met »P+« of »P-«. Met »◀« of »▶« de nodige instelling kiezen.

9 Regel »Opslaan« met »P+« of »P-« kiezen en met »OK« bevestigen.

Aanwijzing:

Wilt u nog meer zenders instellen, herhaal dan de punten 3 tot en met 9.

10 Beëindig de instelling met »i«.

SPECIALE INSTELLINGEN

Alle zenders opnieuw instellen

Alle zenders kunnen (bijv. bij verhuizing naar een andere plaats) opnieuw worden ingesteld.

1 »INFO« met » i« oproepen.
2 Regel »Instellingen« met »P+« of »P-« kiezen en met »OK« bevestigen.
3 Regel »Zenderzoekloop« met »P++« of »P-« kiezen en met »OK« bevestigen.
- Het menu »Zenderzoekloop« verschijnt.

- Er verschijnt een waarschuwing.

6 Zoekloop met » ⏻« starten.

- De zoekloop begint en kan, afhankelijk van het aantal te ontvangen zenders, enkele minuten duren.

Aanwijzing:

Met »OK« kan de zoekloop afgebroken worden.

INFORMATIE

Technische gegevens

Werkspanning: 100-240 V, 50/60 Hz

Verbruik: in gebruik 330 W

Uitgangsvermogen: 2 x 10 watt muziek (2 x 5 watt sinus)

Ontvangstbereiken: C01 ... C80, speciale kanalen S01 ... S41

Zenderplaatsen: 99 en 8 AV

Beeldschermgrootte: 106 cm/42"

Perspectief: 160° hor./160° vert.

Resolutie max.: WXGA 1024 x 768

Servicevoorschriften voor de speciaalzaak

Het toestel mag slechts met de bijgeleverde voedingseenheid worden gebruikt.

Het product voldoet aan de vereisten van de volgende EU-richtlijnen:

73/23/EEG Richtlijn betreffende elektrische bedrijfsmiddelen voor het gebruik binnen bepaalde spanningsgrenzen. 89/336/EEG Richtlijn over de elektromagnetische compatibiliteit.

Het toestel voldoet aan de normen: EN 60065, EN 55013, EN 55020.

Milieutip

Dit product werd van hoogwaardige materialen en delen gemaakt die gerecycleerd kunnen worden.

Het product mag daarom op het einde van zijn levensduur niet met het gewone huisvuil meegegeven worden, maar moet op een verzamelpunt voor het recycleren van elektrische en elektronische toestellen afgegeven worden. Het hiernaast afgebeelde symbool aan het product, in de gebruiksaanwijzing of op de verpakking wijst hierop.

Gelieve u over de plaatselijke verzamelpunten bij uw gemeentebestuur te informeren.

Door het laten recycleren van oude toestellen levert u een belangrijke bijdrage voor de bescherming van ons milieu.

Storingen zelf verhelpen

Als de volgende maatregelen niet tot een bevredigend resultaat leiden, neemt u dan contact op met een bevoegde GRUNDIG-dealer! Houd er rekening mee dat storingen ook door externe apparatuur, zoals videorecorders en satellietontvangers kunnen worden veroorzaakt.

Storing	Mogelijke oorzaak	Oplossing
Beeld helder (ruisen), maar geen zender zichtbaar	Antennekabel	Antennekabel aangesloten?
	Geen zender geprogrammeerd	Programmazoekloop starten
Beeld contrastarm	Beeldinstellingen versteld	Helderheids-, contrast-, resp. kleurinstelling wijzigen
	Probleem ligt bij de zender	Met andere zender testen
Beeld en/of geluid verstoord	Storingen door andere toestellen	Positie van de toestellen veranderen
Echobeelden, reflectie	Zenderinstelling	Automatische of manuele zenderinstelling/fijne instelling
	Antenne	Antennekabel of -installatie laten controleren
Geen kleur	Kleurintensiteit op minimum	Kleur bijstellen
	TV-norminstelling (als instelmogelijkheid voorhanden is)	Juiste kleurennorm kiezen
	Probleem ligt bij de zender	Met andere zender testen
Beeld maar geen geluid	Minimaal volume	Volume bijstellen/inschakelen
	Probleem ligt bij de zender	Met andere zender testen
Geen of gestoorde teletekst	Zender (heeft geen tele-tekst) of antenne-installatie	Met een andere zender controleren, fijnafstelling, echobeelden
	Zendersignaal te zwak	Antenne-installatie controleren
Afstandsbediening werkt niet	Geen optische verbinding	Afstandsbediening op het televisietoestel richten
	Batterijen van de afstandsbediening	Batterijen controleren of vervangen
	Ongedefinieerde gebruik-stoestand	Televisietoestel met de nettoets ca. 2 min. uitschakelen
Bij gebruik met pc beeld donker	Verkeerde instelling van de beeldschermresolutie en de beelfrequentie op de pc	Op de pc de instelling wijzigen (bijv. beeldschermresolutie 1024x768, beeldfrequentie 60 Hz)
