Producttype	Plasma televisie
Merk	Grundig
Model	Xephia PW 110-6605 TOP
Beeldschermdiagonaal	106 cm (42 inch)
Resolutie	852 x 480 (WXGA)
Beeldverhouding	16:9
Beeldhoek	160° horizontaal / 160° verticaal
Voeding	230 V, 50/60 Hz
Stroomverbruik in gebruik	253 W
Stroomverbruik standby	ca. 6 W
Audio-uitgangsvermogen	2 x 10 W (muziek)
Ontvangstbereik	C01 - C80, S01 - S41
Aantal zenderplaatsen	99 + 6 AV
Aansluitingen	2x SCART (RGB/FBAS), S-Video, VGA, DVI-D, PC Audio, Antenne
PIP-functie	Ja (beeld-in-beeld, dubbel venster)
Teletekst	Ja (TOP/FLOF, normale modus)
Zoomfunctie	Ja
Beeldinstellingen	Gebruiker, Natuurlijk, Helder, Zacht
Geluidsinstellingen	Gebruiker, Muziek, Sport, Cinema, Spraak

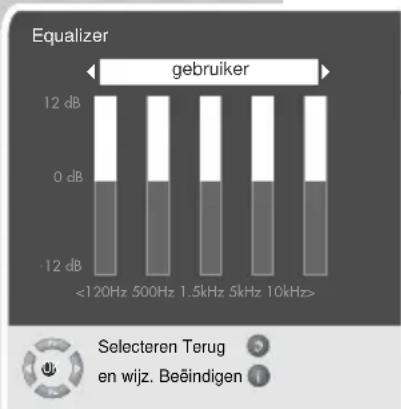

Equalizer	Ja (voorgeprogrammeerd en gebruikersinstelling)
Afstandsbediening	Inclusief (2x AA-batterijen)
Gebruik als PC-monitor	Ja (via VGA of DVI)
Veiligheid	Inbrandgevaar bij stilstaande beelden; vermijd langdurige weergave
Reiniging beeldscherm	Alleen met zeemlap en glasreiniger
Reiniging behuizing	Zachte, vochtige doek
Milieu	Recycleerbaar; niet bij huishoudelijk afval

Veelgestelde vragen - Xephia PW 110-6605 TOP GRUNDIG

Hoe stel ik de televisiezenders automatisch in?

Schakel het toestel in met de netschakelaar en druk op P+ op de afstandsbediening. Het menu 'Sprache' verschijnt. Volg de stappen om de taal en het land te kiezen. Daarna start de automatische zenderzoekloop. Na het zoeken verschijnt de zendertabel. U kunt zenders sorteren of wissen.

Wat is PIP en hoe gebruik ik het?

PIP (Beeld in Beeld) toont een klein tweede beeld naast het hoofdbeeld. Druk op de PIP-knop om het kleinbeeld in te schakelen. Druk nogmaals voor Double Window (gesplitst scherm). Gebruik P+/P- om het kleinbeeld van zender te wisselen. Druk PIP opnieuw om uit te schakelen.

Hoe gebruik ik de teletekst?

Druk op TXT om teletekst in te schakelen. Gebruik de gekleurde knoppen (rood, groen, geel, blauw) om door pagina's te bladeren of onderwerpen te kiezen. Directe paginaselectie met cijfertoetsen. Druk tweemaal op TXT om teletekst te verlaten.

Hoe wijzig ik het beeldformaat?

Druk op de E-knop op de afstandsbediening. U kunt kiezen uit formaten zoals 16:9, 4:3, Auto, Panorama, en Ondertiteling. Het gekozen formaat wordt op het scherm weergegeven.

Hoe pas ik de geluidsinstellingen aan?

Druk op i om het INFO-menu te openen. Selecteer 'Geluid' met P+/P- en bevestig met OK. U kunt instellingen zoals Volume, Balance, Stereo/Mono, Equalizer (Muziek, Sport, Cinema, Spraak) en AVL (automatisch volume) wijzigen.

Kan ik mijn pc aansluiten op deze televisie?

Ja, sluit de pc aan via de VGA IN of DVI IN aansluiting en gebruik de PC AUDIO ingang voor geluid. Selecteer de juiste AV-bron (PC of DVI) met de AV-knop. In het beeldmenu kunt u de positie, fase en beeldformaat aanpassen.

Wat moet ik doen om inbranden te voorkomen?

Plasma-schermen zijn gevoelig voor inbranden. Vermijd langdurige weergave van stilstaande beelden of vaste balken. Gebruik tijdens de eerste 100 uur vooral bewegende beelden in 16:9 formaat. Schakel de screensaver in bij pc-gebruik en zet het toestel uit wanneer u het niet gebruikt.

Hoe vervang ik de batterijen van de afstandsbediening?

Open het klepje aan de achterzijde van de afstandsbediening. Plaats twee AA-batterijen (1,5 V) met de juiste polariteit (+/-). Sluit het klepje. Vervang lege batterijen direct om lekkage te voorkomen. Lever oude batterijen in als klein chemisch afval.

Er is geen beeld of geluid, wat kan ik doen?

Controleer of de antennekabel is aangesloten en of de juiste zender is geselecteerd. Start een zenderzoekloop als er geen zenders zijn opgeslagen. Controleer het volume en de mute-functie. Als het beeld ruist maar geen zender toont, controleer de antenne-installatie. Voor andere problemen raadpleeg de storingsgids in de handleiding.

Hoe reinig ik het plasmascherm en de behuizing?

Reinig het plasmascherm alleen met een zeemlap en een gewoon glasreinigingsproduct. Gebruik voor de behuizing een zachte, vochtige doek met helder water. Gebruik geen agressieve schoonmaakmiddelen. Zorg dat er geen vloeistof in het toestel komt.

GEBRUIKSAANWIJZING Xephia PW 110-6605 TOP GRUNDIG

3-4 Installatie en veiligheid

5-6 Aansluiten/voorbereiden

5 T afelvoet monteren

5 Antenne en netkabel aansluiten
6 Hifi-installatie aansluiten
6 Batterijen in de afstandsbediening plaatsen

7-10 In een oogopslag

7 De aansluitingen van het televisietoestel
8 De bedieningselementen van het televisietoestel
9-10 De afstandsbediening

11-14 Instellingen

11 Televisiezender instellen – automatisch
11-12 Zenderindeling wijzigen

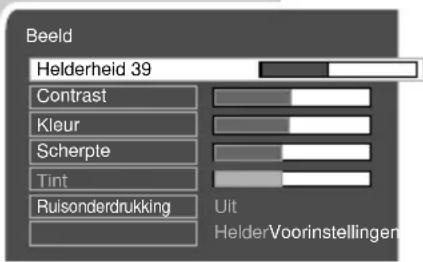

13 Beeldinstellingen
13-14 Geluidsinstellingen

15-19 Televisiemodus

15-16 Basisfuncties
16 Zapfunctie
17 Zoomfunctie

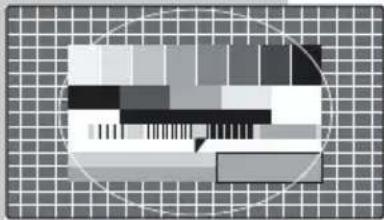

18 Beelformaat omschakelen
19 PIP-mode

20-21 Teletekst-mode

20 TOP-tekst- of FLOF-tekstmodus
20 Normale tekstmodus
20-21 Verdere functies

22 Comfortfuncties

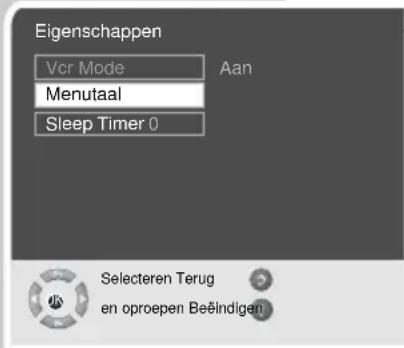

22 Comfortfuncties met het menu »Eigenschappen«

23-26 Gebruik met externe toestellen

23 Decoder of satellietontvanger
24-25 Videorecorder, dvd-speler of SET-TOP-Box

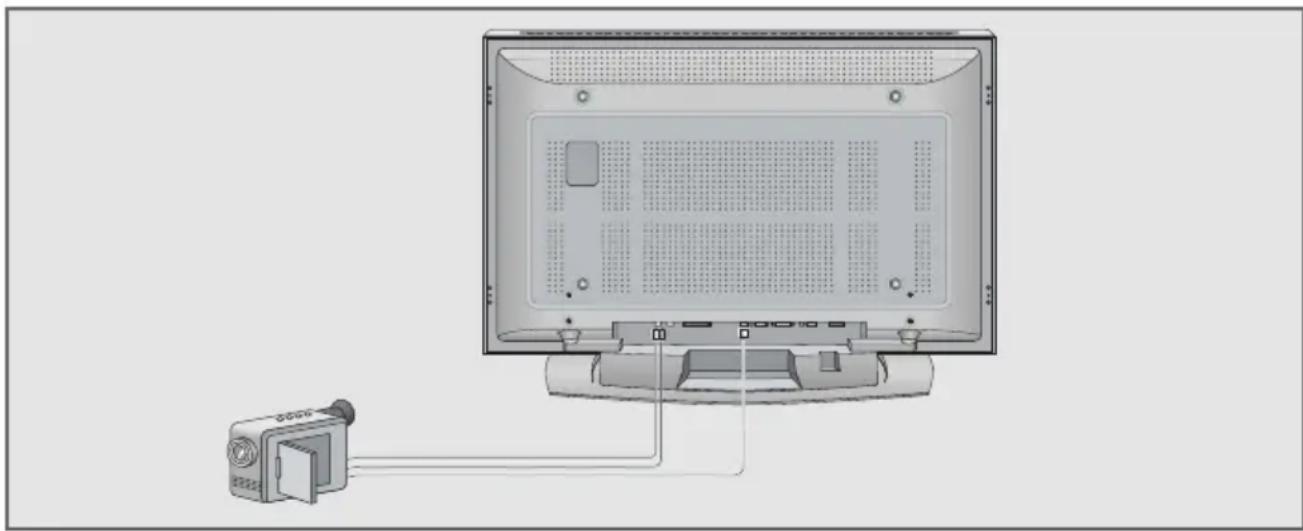

26 Camcorder

27 Gebruik als PC-Monitor

27 PC aansluiten
27 Programmaplaats voor de pc kiezen
27 Instellingen voor de pc

28-30 Speciale instellingen

28-30 Zenders instellen

31-32 Informatie

31 Technische gegevens
31 Servicevoorschriften voor de speciaalzaak
32 Storingen zelf verhelpen

INSTALLATIE EN VEILIGHEID

Het is belangrijk dat u bij het installeren van het televisietoestel de volgende aanwijzingen in acht neemt:

Dit televisietoestel is bestemd voor het ontvangen en weergeven van beeld- en geluidssignalen.

Elk ander gebruik is uitdrukkelijk verboden.

De ideale kijkafstand bedraagt 5 keer de beeldschermdiagonaal.

Licht op het beeldscherm vermindert de beeldkwaliteit.

Zorg voor voldoende afstand tot de kastwand.

Het televisietoestel is bestemd voor gebruik in droge ruimtes. Als u het toestel toch buiten wilt gebruiken, moet u er in ieder geval voor zorgen dat het toestel beschut is tegen vocht (regen, waterdruppels). Stel het televisietoestel in geen geval bloot aan vochtigheid.

Zet geen met vloeistof gevulde voorwerpen (vazen of iets dergelijks) op het televisietoestel. Deze kunnen omvallen en de vloeistof kan voor gevaarlijke situaties wat betreft de elektriciteit zorgen.

Zet het televisietoestel op een vlakke en harde ondergrond. Leg geen voorwerpen (bijvoorbeeld kranten) op het televisietoestel en geen kleedjes of iets dergelijks onder het televisietoestel.

Zet het televisietoestel niet vlakbij de verwarming of in de volle zon. Dit kan de koeling verstoren.

Wamteophopingen zijn gevaarlijk en verminderen de levensduur van het toestel. Voor de veiligheid moet u geregeld de afzettingen in het toestel door een vakman laten verwijderen.

Maak het televisietoestel in geen geval open. Voor schade die door ondeskundige ingrepen ontstaat, verliest u elke aanspraak op garantie.

Zorg ervoor dat de netkabel en de adapter niet beschadigd worden.

Het televisietoestel mag enkel met de bijgeleverde netkabel/adapter gebruikt worden.

Onweer vormt een bedreiging voor alle elektrische apparatuur. Ook als het televisietoestel uitgeschakeld is, kunnen door blikseminslag in het stroomnet en/of de antenneleiding beschadigingen optreden. Trek daarom altijd de net- en de antennestekker uit het stopcontact als het onweert.

Reinig het plasma-beeldscherm enkel met een zeemlap en een gewoon glasreinigingsproduct.

Reinig de behuizing van het plasma-televisietoestel enkel met een zachte, met helder water bevochtigde doek.

Het plasma-beeldscherm is met een glazen plaat uitgerust. Wordt het toestel aan overmatige belasting blootgesteld, bijvoorbeeld door trillingen, door te buigen of door overmatige hitte kan de glasplaat breken.

Stel de glasplaat niet aan druk of stoten bloot.

Als de glasplaat beschadigd is, trek dan de stekker onmiddellijk uit het stopcontact.

Aanwijzing:

Sluit geen apparatuur aan als uw toestel is ingeschakeld. Schakel voor het aansluiten ook de andere toestellen uit!

Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen en de antenne aangesloten hebt!

INSTALLATIE EN VEILIGHEID

Plasma-beeldschermen werken op basis van fluorescerende stoffen. Bij deze technologie kan het onder bepaalde omstandigheden tot inbrand-effecten komen. Dit kan zijn:

• permanente weergave van een stilstaand beeld;
• permanente weergaven van dezelfde achtergrond;
• gebruik van een beeldformaat (b.v. 4:3) dat niet beeldscherm-vullend is.

Inbrandingen die ontstaan zijn, kunnen in de regel niet meer ongedaan gemaakt worden.

Voor het vermijden van inbrandingen gelieve op het volgende te letten:

- tijdens de eerste 100 gebruiksuren moeten hoofdzakelijk bewegende beelden resp. vaak wisselende stilstaande beelden beelschermvullend weergegeven worden;

• gebruik een beeldschermvullend formaat (16:9);
• bij het gebruik met een pc altijd de screensaver activeren;
• verminder zoveel mogelijk het contrast en de helderheid;
• schakel het toestel uit als het niet gebruikt wordt.

Wordt een stilstaand beeld heel lang (enkele uren) op het plasma-beeld-scherm weergegeven, dan kan het gebeuren, dat dit stilstaand beeld bij het overschakelen naar een andere zender als "spookbeeld" nog een tijdje zichtbaar blijft. Na een bepaalde tijd verdwijnt dit "spookbeeld" echter opnieuw.

Dit wordt veroorzaakt door een soort geheugeneffect. Om dit effect te voorkomen, is het bij het gebruik met een pc aan te bevelen om de screensaver van de pc in te schakelen.

Als het toestel langere tijd niet gebruikt is (langer dan 1 jaar), kan het onder bepaalde omstandigheden tot tijdelijke kleurvervormingen komen.

Dit effect dient bij een plasma-beeldscherm als normaal beschouwd te worden. Na een tijdje verdwijnen deze kleurvervormingen echter opnieuw.

Een plasma-beeldscherm bestaat uit ca. 1,2 miljoen kleurpixels.

Binnen een industriële standaardtolerantie dient er rekening mee gehouden te worden, dat een heel klein deel van de pixels (0,001 %) defect kan zijn. Dit dient niet als toesteldefect in het kader van de garantie beschouwd te worden.

Het plasma-beeldscherm functioneert technologisch met edelgassoorten met behulp van luchtdruk.

In hoogtes van meer dan 2.000 m boven de zeespiegel kan het beeld onstabiel worden en kan de beeldkwaliteit verminderen. Als het toestel echter opnieuw onder 2.000 m boven de zeespiegel gebruikt wordt, verdwijnt dit effect en het toestel functioneert opnieuw perfect.

Houd bij het installeren van de radio rekening met het oppervlak van meubels. Deze oppervlakken hebben de meest uiteenlopende soorten lak- en kunststoflagen. Ze bevatten meestal chemische toevoegingsmiddelen die onder andere het materiaal van de toestelvoeten kunnen aantasten. Daardoor kunnen er resten achterblijven op het meubel, die slechts moeilijk of helemaal niet meer verwijderd kunnen worden.

De afbeeldingen vindt u in de montagehandleiding die in de verpakking van de tafelvoet voorhanden is.

1 De twee houders met de bijgeleverde inbusschroeven aan de tafelvoet bevestigen.
2 Telkens vier bevestigingsschroeven aan de achterkant van het toestel verwijderen.
3 Standvoet op een effen vlak zetten.
4 Toestel van boven op de standvoet zetten.
5 Standvoet aan het toestel bevestigen, hiervoor telkens vier bevestigingsschroeven aan de achterkant van het toestel indraaien.

Antenne en netkabel aansluiten

1 Steek de antennekabel van de huisantenne in de antenne-aansluiting »TUNER« van het televisietoestel.
2 Steek de meegeleverde netkabel in de netaansluiting van het televisietoestel.
3 Steek de stekker van het netsnoer in een stopcontact.

Aanwijzing:

Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen en de antenne aangesloten hebt!

Sluit het televisietoestel alleen met het bijgeleverde netsnoer op een geschikt geaard veiligheidsstopcontact aan.

Gebruik geen adapterstekkers of verlengsnoeren die niet aan de geldende veiligheidsnormen voldoen en voer ook geen ingrepen aan het netsnoer uit.

Hifi-installatie aansluiten

Wilt u het optimale beeldgenot van uw kleurentelevisie door een gelijkaardige geluidsbelevenis verrijken, dan raden we u aan om een hifi-installatie aan te sluiten.

1 Witte en rode aansluitingen »AUDIO OUT L R« van het televisietoestel en de betreffende aansluitingen van de hifi-installatie met cinchkabel verbinden.

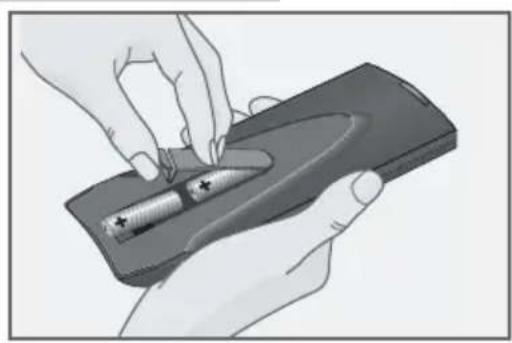

Batterijen in de afstandsbediening plaatsen

1 Voor het openen van het batterijvak moet het klepje eraf worden gehaald.

2 Batterijen plaatsen (type mignon, b.v. UM-3 of AA, 2 x 1,5 V). Hierbij op de polen letten (in de bodem van het batterijvakje gemarkeerd).

3 Batterijvak sluiten.

Aanwijzing:

Als het televisietoestel niet meer goed op de afstandsbediening reageert, kunnen de batterijen leeg zijn. Lege batterijen moet u onmiddellijk verwijderen.

Voor schade die ontstaat door lekke batterijen, stelt GRUNDIG zich niet aansprakelijk.

Milieutip

Indien bij het door u in gebruik genomen apparaat batterijen of batterijpacks zijn geleverd, geldt het volgende: Om te voorkomen dat er mogelijk schadelijke stoffen in het milieu terechtkomen, dienen batterijen en batterijpacks, na het beeindigen van de levenscyclus niet te worden weggegooid, maar te worden ingeleverd als klein chemisch afval.

Wanneer batterijen leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

IN EEN OOGOPSLAG

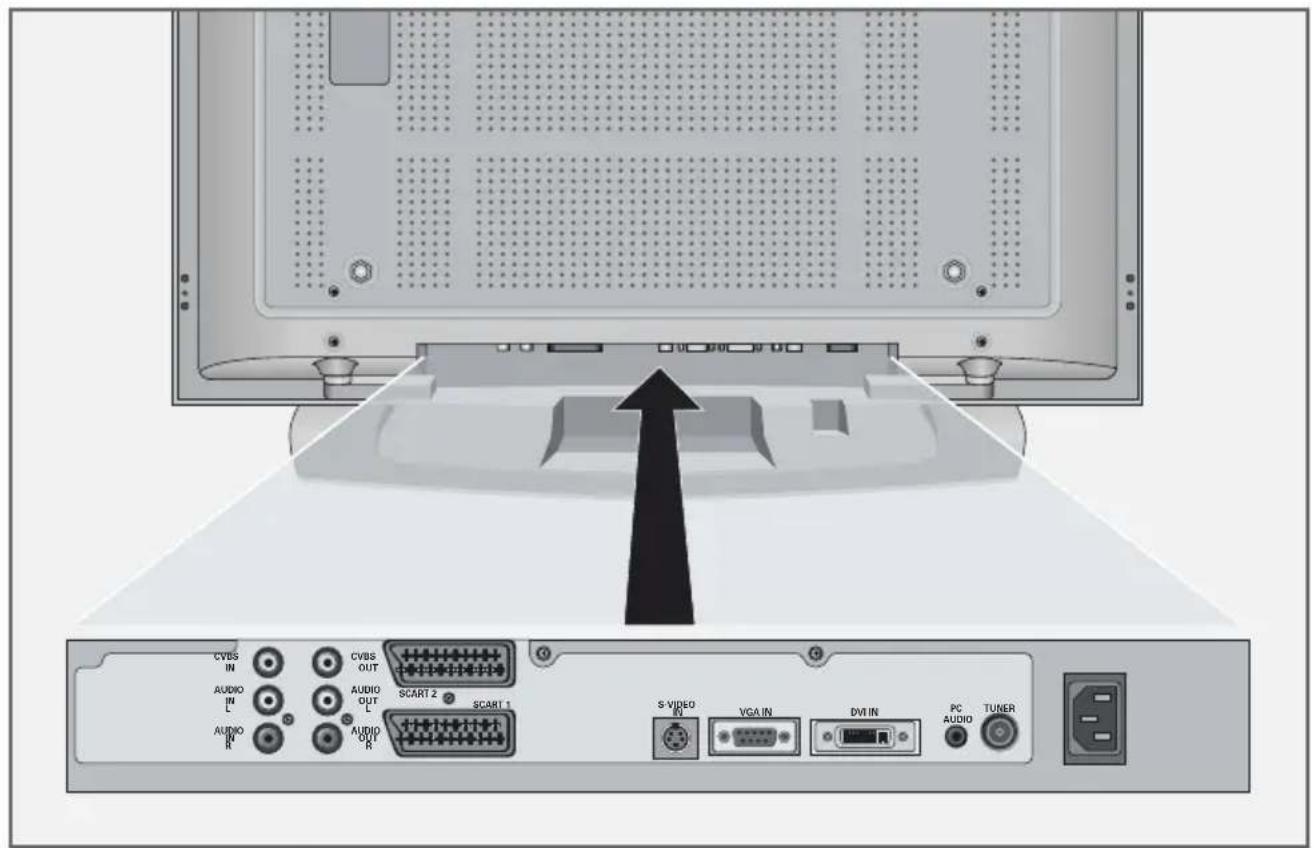

De aansluitingen van het televisietoeste

CVBS IN

AUDIO IN L R Geluid-/beeldsignaalingang.

CVBS OUT

AUDIO OUT L R Geluid-/beeldsignaaluitgang.

SCART 2 Euro/AV-bus (FBAS).

SCART 1 Euro/AV-bus (FBAS, RGB).

S-VIDEO IN Beeldsignaalingang S-VHS.

VGA IN VGA-aansluiting voor pc.

DVI IN DVI-D-aansluiting voor pc.

PC AUDIO Geluidsignaalingang voor pc.

TUNER Antennebus.

Bus voor het netsnoer.

IN EEN OOGOPSLAG

De bedieningselementen van het televisietoestel

① Netschakelaar, hiermee schakelt u het toestel in stand-by en opnieuw uit.

TV/AV Roep de preselecie voor AV-zenderplaatsen op. Selectie in het menu met »P +« of »- P«, bevestigen met »- ▲«.

MENU Roept het menu »INFO« op; menuregel met »- ▲« selecteren; functie met »- ▲« activeren; functie met »- ▲+« instellen; menu met »MENU« uitschakelen.

- P + Schakelt het televisietoestel vanuit stand-by in; stapsgewijze zenderkeuze; kiest de functie in het menu.

- + Verandert het volume; kiest de functie in het menu.

IN EEN OOGOPSLAG

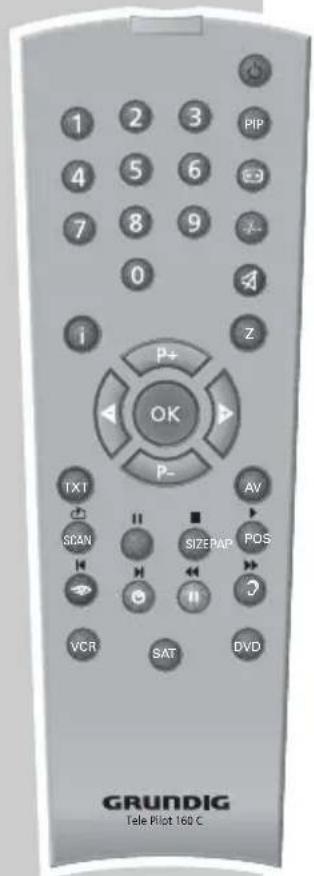

De afstandsbediening

Schakelt het televisietoestel uit (stand-by).

PIP Geeft een kleinbeeld weer; activeert de Double Window-functie (twee verschillende televisiezenders op de beeldschermhelften); schakelt terug naar het normale beeld.

E Schakelt het beeldformaat om; paginastop in de teletekstmodus.

-/- Geeft informatie over de zenderplaats weer; schakelt op dubbele tekengrootte in de teletekstmodus.

1...0 Schakelt het televisietoestel vanuit stand-by in; kiest direct zenders.

Geluid aan/uit (geluid uitschakelen).

Roept het »INFO« op en schakelt het opnieuw uit; schakelt alle menu's uit.

Z Zapfunctie.

P+, P- Schakelt het televisietoestel vanuit stand-by in; kiest stapsgewijs zenders; beweegt de cursor naar boven/beneden.

Wijzigt het volume; beweegt de cursor naar links/rechts.

OK Roept de zendertabel op; activeert verschillende functies.

TXT Schakelt van de televisiemodus op teletekstmodus en terug naar de televisiemodus.

AV Roept de preselecie voor AV-zenderplaatsen op. Selectie daarna met P+ of P-.

SCAN Antwoordvrijgave in de teletekstmodus.

PAP Activeert de Double Window-functie (televisiebeeld en teletekst op de beeldschermhelften).

SIZE Verandert de grootte van het kleinbeeld; kiest subpagina's in de teletekstmodus.

POS Verandert de positie van het kleinbeeld; actualiseert een pagina in de teletekstmodus.

IN EEN OOGOPSLAG

Selecteert verschillende beeldinstellingen; bladert in de teletekstmodus een pagina terug.

Tijd aan; bladert in teletekst naar de volgende pagina.

Stilstaand beeld; kiest het gewenste hoofdstuk in de teletekstmodus.

Kiest verschillende geluidsinstellingen; kiest het gewenste thema in de teletekstmodus.

VCR, SAT Schakelt over op de bediening van een GRUNDIG DVD videorecorder, GRUNDIG satellietreceiver of GRUNDIG dvd-speler.

De betreffende toets (»VCR«, »SAT«, »DVD«) ingedrukt houden. Daarna op de gewenste knop drukken.

Aanwijzing:

Welke functies u kunt uitvoeren, hangt af van de uitrusting van het toestel.

Probeer het gewoon uit.

INSTELLINGEN

Televisiezenders instellen - automatisch

Het televisietoestel is met een automatische zenderzoekloop uitgerust.

Start de zoekloop en daarna kunt u de zenders in de door u gewenste volgorde sorteren.

Er staan 99 zenderplaatsen voor televisiezenders ter beschikking, waaraan willekeurig televisiezenders van de antenne of van de kabelaansluiting kunnen worden toegewezen.

1 Televisietoestel met » ①« aan het televisietoestel inschakelen, daarna »P+« op de afstandsbediening indrukken.

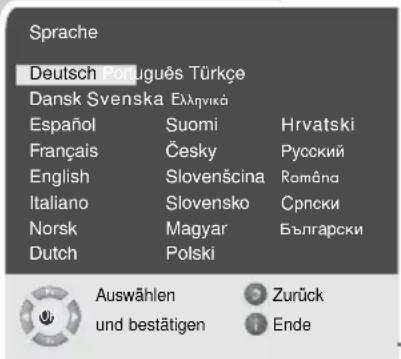

- Na de eerste ingebruikneming wordt het menu »Sprache« (Menutaal) weergegeven.

Help:

Als op het beeldscherm het »Sprache« (Menutaal) niet verschijnt, de instelling zoals beschreven in het hoofdstuk "Alle zenders opnieuw instellen" op pagina 30, uitvoeren.

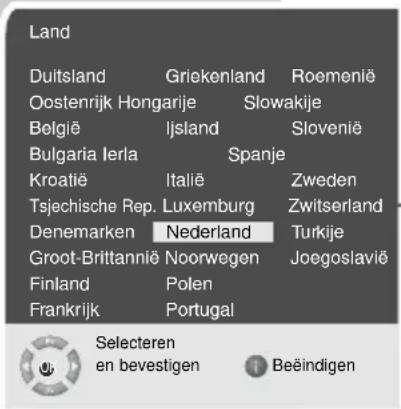

- Het menu »Land« verschijnt.

• De zoekloop begint en kan, afhankelijk van het aantal te ontvangen zenders, enkele minuten duren.
• Na het zoeken schakelt het televisietoestel naar zenderplaats 1, het menu »Zendertabel« verschijnt.

Zenderindeling wijzigen

Werden bij het instellen van de televisiezenders met het automatische zenderzoeken zenders meerdere keren opgeslagen, dan kunt u die wissen. U kunt ook zenders op een andere zenderplaats opslaan, een zendernaam wijzigen of opnieuw invoeren alsook zenderplaatsen Overslaan.

Zenders wissen

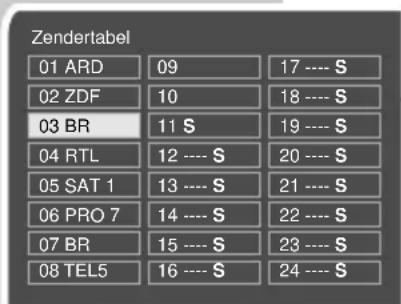

1 In het menu »Zendertabel« de te wissen zender met »P+«, »P-«, »«« of »»« kiezen.
2 Zender met » 111(geel) markeren.
3 Zender met » ⏻(groen) wissen.

Aanwijzing:

Wilt u nog meer zenders wissen, herhaal dan de punten 1 en 3.

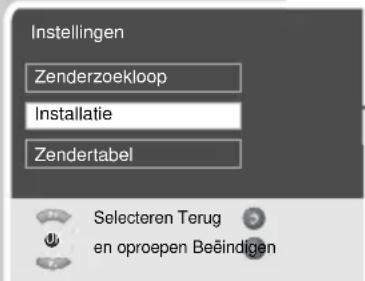

INSTELLINGEN

Selecteren

Overslaan

Verplaatsen

Wissen

Beëindigen Naam

Selecteren

Overslaan

Verplaatsen

Beëindigen Naam

Selecteren

Overslaan

Verplaatsen

Beëindigen Naam

Zenders sorteren

1 In het menu »Zendertabel« de te verschuiven zender met »P+« of »P-« kiezen.

2 Zender met » ⏻(groen) markeren.

3 Nieuwe zenderplaats met »P+« of »P-« kiezen en met »©« (groen) bevestigen.

- Alle volgende zenders worden een zenderplaats verschoven.

Aanwijzing:

Wilt u nog meer zenders sorteren, herhaal dan de punten 1 tot 3.

Zendernaam invoeren (max. 5 tekens)

1 In het menu »Zendertabel« de gewenste zender met »P+« of »P-« kiezen.

2 Zender met » ♂« (blauw) markeren.

3 Met »P+« of »P-« letters of cijfers kiezen, met »◀« of »▶« naar de volgende positie, daar de invoer herhalen.

Wilt u nog meer zender invoeren, herhaal dan de punten 1 tot en met 4.

Zenders Overslaan

U kunt zenders markeren die bij het kiezen met »P+« of »P-« overgeslagen moeten worden. Het kiezen met de cijfertoetsen blijft mogelijk.

1 In het menu »Zendertabel« de gewenste zender met »P+« of »P-« kiezen.

2 Zender met » 🗑« (rood) markeren.

- Achter de naam van de televisiezender verschijnt een »S«.

- De markering kan door het opnieuw indrukken van de rode toets gewist worden.

Instellingen beëindigen

1 Instellingen met »i« beeindigen.

Beeldinstellingen

De instelling »Tint« kan alleen bij NTSC-televisie-uitzendingen uitgevoerd worden (b.v. bij de weergave van een amerikaanse televisie-uitzending van de videorecorder).

6 Instellingen met » i« beëindigen.

Geluidsinstellingen

1 »INFO« met »i« oproepen.
- Het »INFO« verschijnt.
2 Regel »Geluid« met »P+« of »P-« kiezen en met »OK« bevestigen.
- Het menu »Geluid« verschijnt.

Aanwijzing:

Meer over de bediening kunt u in de volgende hoofdstukken lezen.

Volume

1 Regel »Volume« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.

Balance

1 Regel »Balance« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.

Stereo-/tweekanaalgeluid, mono

Ontvangt het toestel tweekanaal-uitzendingen, b.v. een speelfilm in origineel geluid op geluidskanaal B (display: »Dual B«) en de gesynchroniseerde versie op geluidskanaal A (display: »Dual A«) – dan kunt u het door u gewenste geluidskanaal kiezen.

Ontvangt het toestel stereo- of Nicamuitzendingen, dan schakelt het automatisch op stereo-geluidsweergave (display: »Stereo«).

Bij slechte ontvangstkwaliteit van het stereogeluid kunt u het geluid op »Mono« schakelen.

1 Regel »Geluidstype« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.

Stereobreedte

Verbreedt bij stereo-uitzendingen het geluidsbeeld en verbetert het bij mono-uitzendingen.

1 Regel »Effect« met »P+« of »P-« kiezen.

2 Gewenste instelling met » ◀« of »▶« kiezen.

Automatisch volume

De zenders zenden in verschillende volumes uit. De functie AVL (Automatic Volume Limiting) garandeert een gelijk volume als u van de ene zender op de andere overschakelt.

De equalizer biedt u vier voorgeprogrammeerde geluidsinstellingen (Muziek, Sport, Cinema en Spraak) en een (Gebruiker) die u zelf kunt bepalen.

1 Instellingen met »i« beeindigen.

TELEVISIEMODUS

Basisfuncties

In-/uitschakelen

1 Televisietoestel met »①« aan het televisietoestel in stand-by schakelen.
2 Televisietoestel met »1...0« of »P+« of »P-« vanuit stand-by inschakelen.
3 Televisietoestel met » ⏻« in stand-by schakelen.
4 Televisietoestel met » ①« aan het televisietoestel volledig uitschakelen.
- Hierdoor bespaart u energie.

Zenderplaatsen kiezen

1 Zenderplaatsen met »1...0« direct kiezen.
2 Zenderplaatsen met »P+« of »P-« stapsgewijs kiezen.

AV-zenderplaatsen kiezen

1 Menu »Signaalbron« met »AV« oproepen.
2 Gewenste AV-zenderplaats met »P+« of »P-« selecteren en met »OK« bevestigen.
3 Terug naar de televisiezender met »1...0« schakelen.

Volume veranderen

Geluid in-/uitschakelen

1 Geluid met » « uitschakelen (mutefunctie) en opnieuw inschakelen.

Tijd weergeven

1 Tijd met »♪« weergeven (enkel bij zenders met teletekst).

Informatie op het scherm weergeven

1 Informatie met »-/-« laten verschijnen. – De informatie verdwijnt na korte tijd automatisch.

Stilstaand beeld

Als u bepaalde scènes langere tijd wilt bekijken, dan kan het beeld van de momenteel lopende uitzending "bevroren" worden.

1 » □□⟨(geel) indrukken.
2 Functie beeindigen, hiervoor » (geel) opnieuw indrukken.

TELEVISIEMODUS

Beeldinstellingen

U kunt uit vier verschillende beeldinstellingen kiezen.

1 Met » de gewenste beeldinstelling »Gebruiker«, »Natuurlijk«, »Helder« of »Zacht« kiezen. - De beeldinstelling »Gebruiker« kan veranderd worden, zie hoofdstuk "Beeldinstellingen" op pagina 13.

Geluidsinstellingen

U kunt uit zes verschillende geluidsinstellingen kiezen.

1 Met » ?« de gewenste geluidsinstelling »gebruiker«, »Muziek«, »sport«, »Cinema« of »spraak« kiezen. - De geluidsinstelling »gebruiker« kan veranderd worden, zie hoofdstuk "Equalizer", op pagina 14.

Zapfunctie

Met deze functie kunt u uw televisieprogramma dat u aan het bekijken bent opslaan en naar andere televisieprogramma's overschakelen (zappen).

1 Met »1...0« of »P+« »P-« de zender kiezen dat in het zapgeheugen opgeslagen moet worden (b.v. zender 7, PRO7) en met »Z« opslaan. - Op het beeldscherm verschijnt b.v. »z 7 PRO7«.

2 Met »1...0« of »P++ »P-« op een andere zender overschakelen.

3 Met »Z« kan telkens naar de opgeslagen zender (in het voorbeeld PRO7) en opnieuw naar de laatst bekeken zender teruggeschakeld (gezapt) worden.

4 Zapfunctie met » i« beëindigen. - De weergave verdwijnt.

TELEVISIEMODUS

Zoomfunctie

Met deze functie kunt u het televisie- of pc-beeld vergroten.

Selecteren Terug en oproepen Beëindigen

1 Menu »INFO« met » i« oproepen.
- Het menu »INFO« wordt weergegeven.
2 Regel »Beeld« met »P+« of »P-« kiezen en met »OK« bevestigen.
– Het menu »Beeld« verschijnt.
3 Regel »Helderheid« met »P+« of »P-« kiezen en met »P+« nog eens indrukken.
- De regel »Zoom« is geselecteerd.

4 De zoomfunctie met »OK« activeren.

5 Met »P+« of »P-« de grootte van het beeld veranderen.

7 Zoomfunctie met » i« beëindigen.

- De weergave verdwijnt.

TELEVISIEMODUS

Beeldformaat omschakelen

Het televisietoestel schakelt automatisch over op het formaat 16:9 als aan de Euro-AV-bussen dit formaat herkend wordt.

1 Beeldformaat met » [icon]« selecteren, op het beeldscherm verschijnt het gekozen beeldformaat, bijvoorbeeld »16:9«. - U kunt uit de volgende beeldformaten kiezen:

Formaat »4:3«

De beeldweergave wordt in het formaat 4:3 getoond.

Formaat »Auto«

Bij 16:9-uitzendingen wordt automatisch op het beeldformaat »16:9« overgeschakeld. Bij 4:3-uitzendingen wordt het beeld automatisch over het hele scherm gevuld.

Bij 4:3-uitzendingen en het formaat »14:9« of »14:9« verschijnt het beeld horizontaal verbreed. De beeldgeometrie wordt in horizontale richting lineair uitgebreid. Bij werkelijke 16:9-signaalbronnen (van een SET-TOP-Box aan de Euro-AV-bus) is het beeld volledig gevuld en de beeldgeometrie correct.

De modus letterbox is bijzonder geschikt voor uitzendingen in het formaat 16:9. De tot nog toe gebruikelijke zwarte stroken van boven en van onderen in het beeld worden overschreven, 4:3-beelden worden formaatvullend weergegeven. De uitgezonden beelden worden vergroot, daarbij gaat aan de boven- en onderkant wat beeld verloren. De beeldgeometrie blijft echter behouden. Bij PAL-plus-uitzendingen verschijnt de melding »Auto Letterbox«.

Deze modus is geschikt voor bioscoopfilms met extreme breedte/hoogte-verhoudingen. Bij 4:3-uitzendingen en het formaat »Panorama« verschijnt het beeld horizontaal verbreed. De beeldgeometrie wordt in horizontale richting uitgebreid.

Formaat »Ondertiteling«

Als u de ondertitel, die aan de onderste beeldrand weergegeven wordt, niet herkent (vooral bij 4:3-uitzendingen en het formaat »Ondertiteling«), kies dan »Ondertiteling«.

TELEVISIEMODUS

PIP-mode

PIP (beeld in beeld) biedt u de mogelijkheid om naast de zender het beeld van een tweede beeldbron te bekijken.

Als beeldbron kunnen een andere televisiezender, een dvd-speler, videorecorder of een SAT-receiver gebruikt worden. Ze moeten aan de ingangsbussen aan de achterkant van het toestel aangesloten zijn.

Kleinbeeld weergeven

1 Kleinbeeld mee weergeven, hiervoor een keer »PIP« indrukken.

Dubbel beeld (Double Window)

1 Double Window-functie (gedeeld beeldscherm) activeren, hiervoor twee keer »PIP« indrukken. - Laatst gekozen groot- en kleinbeelden zijn naast elkaar te zien.

Zenderplaatsen van het kleinbeeld resp. van het linkerbeeld (Double Window) selecteren

1 Zenderplaatsen met »P+« of »P-« stapsgewijs kiezen.

Zenderplaatsen van het grootbeeld resp. van het rechterbeeld (Double Window) selecteren

1 Zenderplaatsen met »1...0« direct kiezen of beeldbron (dvd-speler, videorecorder, SAT-receiver) kiezen, hiervoor het menu »Signaalbron« met »AV« oproepen, gewenste AV-zenderplaats met »P++« of »P-« selecteren en met »OK« bevestigen.

Groot- en kleinbeeld verwisselen

1 Groot- en kleinbeeld met »Z« verwisselen.

Positie van het kleinbeeld veranderen

1 Positie van het kleinbeeld met »POS« veranderen.

Grootte van het kleinbeeld veranderen

1 Grootte van het kleinbeeld met »SIZE« veranderen.

PIP-functie beëindigen

1 Kleinbeeld verbergen, hiervoor twee keer »PIP« indrukken.

Double Window beëindigen

1 Double Window beëindigen, hiervoor »PIP« indrukken.

TELETEKST-MODE

TOP-tekst- of FLOF-tekstmodus

1 Teletekst met »TXT« inschakelen.
2 Teletekstpagina's kunnen ook met »1...0« direct gekozen worden.

Aanwijzing:

Aan de onderkant van het beeldscherm ziet u een informatieregel die uit een rood, groen en van de zender afhankelijk geel en blauw tekenveld bestaat. Analoog hiermee beschikt de afstandsbediening over gekleurde knoppen.

3 Met » « (rood) een pagina terugbladeren.
4 Met » ⏻(groen) naar de volgende pagina bladeren.
5 Met » □□«(geel) het gewenste hoofdstuk kiezen.
6 Met » ♂« (blauw) het gewenste thema kiezen.
7 Teletekst uitschakelen, hiervoor twee keer »TXT« indrukken.

Normale tekstmodus

1 Teletekst met »TXT« inschakelen.
2 Teletekstpagina's kunnen ook met »1...0« direct gekozen worden.
3 Met »P-« een pagina terugbladeren.
4 Met »P+« naar de volgende voorhanden pagina bladeren.
5 Teletekst uitschakelen, hiervoor twee keer »TXT« indrukken.

Verdere functies

Wachttijd overbruggen

Terwijl een pagina wordt gezocht kunt u naar het televisie-programma schakelen.

1 Nummer van de teletekstpagina met »1...0« invoeren en daarna »POS« indrukken.
- Zodra de pagina gevonden wordt, wordt het paginanummer weergegeven.
2 Naar de teletekstpagina met »POS« omschakelen.

Tekenhoogte vergroten

Als u problemen hebt om de tekst op het beeldscherm te lezen, kunt u de tekenhoogte verdubbelen.

1 Tekenhoogte van een teletekstpagina vergroten, hiervoor »-/- -« meermaals indrukken.

TELETEKST-MODE

Paginastop

Onder een meervoudige pagina kunnen meerdere subpagina's samengebracht zijn die door de omroep automatisch verdergebladerd worden.

1 Subpagina met » « stoppen.
2 Beëindig de functie met »

Subpagina direct oproepen

Als de gekozen teletekstpagina meerdere pagina's bevat, wordt het nummer van de actuele subpagina alsook het totale aantal pagina's weergegeven.

1 Met »SIZE« de functie subpagina's oproepen.
2 Met »P-« een pagina terugbladeren.
3 Met »P+« naar de volgende voorhanden pagina bladeren.
4 Beëindig de functie met »SIZE«.

Antwoordvrijgave

Bepaalde teletekstpagina's bevatten soms "verborgen antwoorden" of informatie. Die kunnen opgeroepen worden.

1 Informatie met »SCAN« laten verschijnen.
2 Informatie met »SCAN« uitschakelen.

Gedeeld beeldscherm (Double Window)

Met deze functie ziet u links de televisiezender, rechts de teletekstpagina.

1 Double Window-functie activeren, hiervoor »PAP« indrukken. – Televisiezender en teletekstpagina zijn naast elkaar te zien.
2 Double Window-functie met »PAP« uitschakelen.

COMFORTFUNCTIES

Comfortfuncties met het menu »Eigenschappen«

Meer over de bediening kunt u in de volgende hoofdstukken lezen.

Gebruikerstaal wijzigen

3 Beëindig de instelling met » i«.

Uitschakeltijd invoeren (Sleep Timer)

U kunt een uitschakeltijd invoeren. Het televisietoestel schakelt na afloop van de ingestelde tijd naar stand-by.

1 Regel »Sleep Timer« met »P+« of »P-« selecteren en met »OK« bevestigen.

2 Uitschakeltijd met » « of »« (van 15 minuten tot 120 minu- ten) invoeren.

3 Beëindig de instelling met » i«.

Sluit geen apparatuur aan als uw toestel is ingeschakeld. Schakel voor het aansluiten ook de andere toestellen uit!

Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen en de antenne aangesloten hebt!

Decoder of satellietontvanger

Als het televisietoestel gecodeerde programma's van privé-aanbieders ontvangt, dan hebt u hiervoor een decoder nodig.

Decoder of satellietontvanger aansluiten

1 Aansluiting »SCART 1« van het televisietoestel en de aansluiting van de decoder met een EURO-AV-kabel verbinden.

Gebruik met een decoder

1 Decoder en televisietoestel inschakelen.

2 »AV« indrukken, met »P+« of »P-« de programmaplaats »AV 1« kiezen en met »OK« bevestigen.

Videorecorder, dvd-speler of Set Top-Box aansluiten

1 De bus »SCART 1« of »SCART 2« van het televisietoestel en de overeenstemmende bus van de videorecorder, dvd-speler of van de Set Top-Box met een EURO/AV (scart)-kabel verbinden; of

2 de bus »S-VIDEO IN« van het televisietoestel en de overeenstemmende bus van de videorecorder/dvd-speler met een S-VHS-kabel verbinden (beeldsignaal);

witte en rode bussen AV IN »AUDIO IN L R« van het televisietoestel en de betreffende bussen van de videorecorder/dvd-speler met cinchkabel verbinden (geluidssignaal);

of

3 cinchbus AV IN »CVBS IN« van het televisietoestel en de betreffende aansluiting van de videorecorder/dvd-speler met cinchkabel verbinden (beeldsignaal);

witte en rode bussen AV IN »AUDIO IN L R« van het televisietoestel en de betreffende bussen van de videorecorder/dvd-speler met cinchkabel verbinden (geluidssignaal).

Gebruik met videorecorder, dvd-speler of Set Top-Box

1 De videorecorder, dvd-speler of Set Top-Box inschakelen en de gewenste functie kiezen.
2 »AV« indrukken, met »P+« of »P-« programmaplaats »AV1«, »AV2«, »AV3« of »SVHS« kiezen en met »OK« bevestigen.

VCR-modus in-/uitschakelen

De AV-tijdconstante wordt aan de videorecorder aangepast.

1 »AV« indrukken, met »P++« of »P-« de programmaplaats met de aangesloten videorecorder kiezen en met »OK« bevestigen.
2 Menu »INFO« met » i« oproepen. - Het menu »INFO« wordt weergegeven.
3 Regel »Eigenschappen« met »P+« of »P-« kiezen en met »OK« bevestigen.
4 Regel »Vcr Mode« met »P+« of »P-« kiezen en met »◀« of »▶« »Aan« kiezen.
5 Beëindig de instelling met » i«.

Camcorder aansluiten

1 De gele aansluiting »CVBS IN« van het televisietoestel en de overeenstemmende aansluiting van de camerarecorder (VHS, Video 8) met een cinch-kabel verbinden (beeldsignaal);

of

aansluiting »S-VIDEO IN« (beeldsignaal) van het televisietoestel en de aansluiting van de camerarecorder (S-VHS, Hi 8) met een cinch-kabel verbinden.

2 Witte en rode aansluitingen »AUDIO IN L R« van het televisietoestel en de overeenstemmende aansluitingen van de camera-recorder met een cinch-kabel verbinden (geluidsignaal).

Aanwijzing:

Wordt een mono-cameracorder aangesloten, verbind dan de witte aansluiting »AUDIO IN L« van het televisietoestel en de overeenstemmende aansluiting van de cameracorder. Bij mono-bedrijf in het menu »Geluid« »MONO« selecteren.

Gebruik met een camcorder

1 De camcorder inschakelen, een cassette inschuiven en weergave starten.

2 »AV« indrukken, met »P++« of »P-« de programmaplaats »AV3« of »SVHS« kiezen en met »OK« bevestigen.

- Op het televisietoestel ziet en hoort u de beeld- en geluids-informatie van de camerarecorder.

GEBRUIK ALS PC-MONITOR

PC aansluiten

1 Bus »VGA IN« of »DVI IN« van het televisietoestel en de betreffende bus van de pc met een vga-kabel verbinden.
2 Bus »PC AUDIO« van het televisietoestel en de betreffende bus van de pc met cinchkabel verbinden (geluidssignaal).

Programmaplaats voor de pc kiezen

2 »AV« indrukken, met »P+« of »P-« de programmaplaats »PC« of »DVI« kiezen en met »OK« bevestigen.

Selecteren Terug en wijz. Beëindigen

Instellingen voor de pc

1 Menu »INFO« met »i« oproepen.
- Het menu »INFO« wordt weergegeven.
2 Menu »Beeld« met »P+« of »P-« kiezen en met »OK« bevestigen.
- Het menu »Beeld« verschijnt.
3 Regel »Helderheid« met »P+« of »P-« kiezen en met »P+« nog eens indrukken.
- De tweede pagina van het beeldmenu wordt weergegeven.

4 Gewenste functie/instelling met »P+« of »P-« kiezen.

- De mogelijkheden:

»H positie« – horizontale beeldpositie instellen;
»V positie« – verticale beeldpositie instellen;
»Fase« – verwijdert horizontaal flikkeren, onscherpe en horizontale strepen;
»Beeldformaat« – voor de automatische aanpassing aan de pc;

5 Functie met »OK« activeren en met » « of »« instellen.

6 Beëindig de instelling met » i«.

Selecteren Terug en oproepen Beëindigen

SPECIALE INSTELLINGEN

Zenders instellen

Deze instelling is alleen dan nodig, wanneer er een nieuwe zender bijkomt en u uw speciale volgorde van de zenderplaatsen wilt behouden. De zender kan direct of via een zoekloop ingesteld worden.

Zenders met de automatische zoekloop instellen

- Het »INFO« verschijnt.

2 Regel »Instellingen« met »P++« of »P-« kiezen en met »OK« bevestigen.

- Het menu »Instellingen« verschijnt.

3 Regel »Installatie« met »P+« of »P-« kiezen en met »OK« bevestigen.

4 Regel »Programma neen« met »P+« of »P-« kiezen en met »◀« of »▶« de gewenste zenderplaats instellen.

- Wordt een voldoende sterk zendsignaal ontvangen, dan wordt de zoekloop onderbroken en het beeld verschijnt. De zoekloop zo vaak starten tot de gewenste zender op het beeldscherm verschijnt.

Aanwijzing:

Selecteren Terug

en wijz. Beëindigen

Het actuele systeem wordt automatisch in de regel »TV-standaard« weergegeven. Zijn kleur en/of geluid niet in orde, kies dan de regel »TV-standaard« met »P+« of »P-«. Met »◀« of »▶« de nodige instelling kiezen.

6 Regel »Opslaan« met »P++« of »P-« kiezen en met »OK« bevestigen.

- De melding »Opgeslagen« verschijnt.

Aanwijzing:

Wilt u nog meer zenders instellen, herhaal dan de punten 3 tot en met 6.

7 Beëindig de instelling met » i«.

Selecteren Terug

en wijz. Beëindigen

SPECIALE INSTELLINGEN

Selecteren Terug

en wijz. Beëindigen

Zenders fijn afstemmen

Het televisietoestel stemt automatisch op de best mogelijke ontvangst af. In regio's met slechtere ontvangst kan het nodig zijn om een manuele fijnafstemming uit te voeren.

Zenders door het invoeren van kanaalgetallen instellen

Het actuele systeem wordt automatisch in de regel »TV-standaard« weergegeven. Zijn kleur en/of geluid niet in orde, kies dan de regel »TV-standaard« met »P+« of »P-«. Met »◀« of »▶« de nodige instelling kiezen.

SPECIALE INSTELLINGEN

Selecteren Terug

en wijz. Beëindigen

9 Regel »Opslaan« met »P++« of »P-« kiezen en met »OK« bevestigen.

Aanwijzing:

Wilt u nog meer zenders instellen, herhaal dan de punten 3 tot en met 9.

10 Beëindig de instelling met »i«.

Alle zenders opnieuw instellen

Alle zenders kunnen (bijv. bij verhuizing naar een andere plaats) opnieuw worden ingesteld.

- Het menu »Zenderzoekloop« verschijnt.

- Er verschijnt een waarschuwing.

6 Zoekloop met » ⏻« starten.

- De zoekloop begint en kan, afhankelijk van het aantal te ontvangen zenders, enkele minuten duren.

Aanwijzing:

Met »OK« kan de zoekloop afgebroken worden.

INFORMATIE

Technische gegevens

Werkspanning: 230 V, 50/60 Hz

Verbruik: in gebruik 253 W

in standby ca. 6 W

Uitgangsvermogen: 2 x 10 watt muziek (2 x 5 watt sinus)

Ontvangstbereiken: C01 ... C80, speciale kanalen S01 ... S41

Zenderplaatsen: 99 en 6 AV

Beeldschermgrootte: 106 cm/42"

Perspectief: 160° hor./160° vert.

Resolutie max.: WXGA 852 x 480

CE

Servicevoorschriften voor de speciaalzaak

Het toestel mag slechts met de bijgeleverde voedingseenheid worden gebruikt.

Het product voldoet aan de vereisten van de volgende EU-richtlijnen:

73/23/EEG Richtlijn betreffende elektrische bedrijfsmiddelen voor het gebruik binnen bepaalde spanningsgrenzen. 89/336/EEG Richtlijn over de elektromagnetische compatibiliteit.

Het toestel voldoet aan de normen: EN 60065, EN 55013, EN 55020

Milieutip

Dit product werd van hoogwaardige materialen en delen gemaakt die gerecycleerd kunnen worden.

Het product mag daarom op het einde van zijn levensduur niet met het gewone huisvuil meegegeven worden, maar moet op een verzamelpunt voor het recycleren van elektrische en elektronische toestellen afgegeven worden. Het hiernaast afgebeelde symbool aan het product, in de gebruiksaanwijzing of op de verpakking wijst hierop.

Gelieve u over de plaatselijke verzamelpunten bij uw gemeentebestuur te informeren.

Door het laten recycleren van oude toestellen levert u een belang- rijke bijdrage voor de bescherming van ons milieu.

INFORMATIE

Storingen zelf verhelpen

Als de volgende maatregelen niet tot een bevredigend resultaat leiden, neemt u dan contact op met een bevoegde GRUNDIG-dealer! Houd er rekening mee dat storingen ook door externe apparatuur, zoals videorecorders en satellietontvangers kunnen worden veroorzaakt.

Storing	Mogelijke oorzaak	Oplossing
Beeld helder (ruisen), maar geen zender zichtbaar	Antennekabel	Antennekabel aangesloten?
	Geen zender geprogrammeerd	Programmazoekloop starten
Beeld contrastarm	Beeldinstellingen versteld	Helderheids-, contrast-, resp. kleurinstelling wijzigen
	Probleem ligt bij de zender	Met andere zender testen
Beeld en/of geluid verstoord	Storingen door andere toestellen	Positie van de toestellen veranderen
Echobeelden, reflectie	Zenderinstelling	Automatische of manuele zenderinstelling/fijne instelling
	Antenne	Antennekabel of -installatie laten controleren
Geen kleur	Kleurintensiteit op minimum	Kleur bijstellen
	TV-norminstelling (als instelmogelijkheid voorhanden is)	Juiste kleurennorm kiezen
	Probleem ligt bij de zender	Met andere zender testen
Beeld maar geen geluid	Minimaal volume	Volume bijstellen/inschakelen
	Probleem ligt bij de zender	Met andere zender testen
Geen of gestoorde teletekst	Zender (heeft geen teletekst) of antenne-installatie	Met een andere zender controleren, fijnafstelling, echobeelden
	Zendersignaal te zwak	Antenne-installatie controleren
Afstandsbediening werkt niet	Geen optische verbinding	Afstandsbediening op het televisietoestel richten
	Batterijen van de afstandsbediening	Batterijen controleren of vervangen
	Ongedefinieerde gebruikstoestand	Televisietoestel met de nettoets ca. 2 min. uitschakelen
