Type product	Monitor
Merk	AG Neovo
Model	TS-15S
Schermgrootte	15 inch (38,1 cm)
Resolutie	1024 x 768 (XGA)
Beeldverhouding	4:3
Helderheid	250 cd/m² (typisch)
Contrastverhouding	500:1 (typisch)
Reactietijd	8 ms
Kijkhoek	160° horizontaal / 140° verticaal
Aansluitingen	VGA, DVI, audio-ingang
Stroomverbruik (typisch)	30 W
Afmetingen (incl. voet)	360 x 305 x 170 mm (geschat)
Gewicht	3,5 kg (geschat)
Voeding	100-240 V AC, 50/60 Hz
VESA-bevestiging	100 x 100 mm
Ingebouwde luidsprekers	Ja
Onderhoud	Reinig met een zachte, droge doek. Geen agressieve schoonmaakmiddelen gebruiken.
Veiligheid	Schakel monitor uit voor reiniging. Vermijd contact met water.
Reparatie	Neem contact op met een erkend servicecentrum voor reparaties.
Garantie	Raadpleeg de officiële garantievoorwaarden van AG Neovo.

Veelgestelde vragen - TS-15S AG Neovo

Hoe sluit ik de AG Neovo TS-15S aan op mijn computer?

Gebruik een VGA- of DVI-kabel om de monitor aan te sluiten op de overeenkomstige poort van uw computer. Sluit vervolgens de stroomkabel aan en zet de monitor aan.

Wat moet ik doen als het beeld niet wordt weergegeven?

Controleer of de kabel goed is aangesloten en of de monitor is ingeschakeld. Test een andere kabel of poort. Raadpleeg de handleiding voor verdere probleemoplossing.

Hoe pas ik de helderheid en het contrast aan?

Gebruik de knoppen op het bedieningspaneel van de monitor om het OSD-menu te openen. Navigeer naar de instellingen voor helderheid en contrast en pas deze aan naar wens.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor is VESA-compatibel (100x100 mm). Gebruik een geschikte muurbeugel en volg de instructies voor veilige montage.

Wat is de maximale resolutie van deze monitor?

De maximale resolutie is 1024 x 768 pixels (XGA).

Hoe schakel ik de ingebouwde luidsprekers in?

Zorg dat de audiokabel is aangesloten op de audio-ingang van de monitor en dat het volume is ingeschakeld via het OSD-menu.

Wat moet ik doen als de monitor knippert?

Controleer de stroomkabel en signaalkabel op losse verbindingen. Probeer de verversingssnelheid aan te passen in de computerinstellingen.

Hoe reinig ik het scherm?

Gebruik een zachte, droge microvezeldoek om stof te verwijderen. Bij hardnekkig vuil licht bevochtigen met water. Gebruik geen schoonmaakmiddelen.

Wat is de garantieperiode voor deze monitor?

De garantieperiode varieert per regio. Raadpleeg de garantiekaart of neem contact op met de verkoper voor specifieke informatie.

Kan ik de monitor resetten naar fabrieksinstellingen?

Open het OSD-menu en zoek naar de optie 'Reset' of 'Factory Default'. Bevestig de reset en de monitor keert terug naar de oorspronkelijke instellingen.

GEBRUIKSAANWIJZING TS-15S AG Neovo

www.agneovo.com Gebruikershandleiding

Inhoudsopgave

Voorzorgsmaatregelen 2

Opmerking....2

Installatie 2

Waarschuwing betreffende stroomaansluiting.... 2

Onderhoud 3

Transport 3

Wandbevestiging 5

Beginnen 7

Verpakkingsinhoud 7

Installatie 9

Aansluitingen.... 10

Softwareconfiguratie.... 13

Onderdelenbeschrijving en bedieningstoetsen.... 14

Persoonlijke voorkeuren van uw monitor 15

Selecteren van een OSD Functie 15

OSD-menu's.... 16

17" OSD-menu's.... 20

Waarschuwingsberichten en problemen oplossen.... 24

Waarschuwingsberichten.... 24

Problemen oplossen.... 25

Technische kenmerken en specificaties.... 26

Specifications 26

Plug & Play.... 28

Voorschriften 29

FCC Conformiteitverklaring.... 29

WEEE.... 30

Hg.... 30

Voorzorgsmaatregelen

Opmerking

• De productspecificaties en andere informatie die in deze gebruikershandleiding gegeven worden zijn enkel voor referentie. De gegeven informatie was correct op het moment van het ter perse gaan. Alle informatie is onderhevig aan verandering zonder voorafgaand bericht. De nieuwste gegevens kunnen vanaf onze website http://www.agneovo.com worden gedownload.
• Voor online-registratie van dit product gaat u naar http://www.agneovo.com.
• Verwijder geen stickers van dit product om uw rechten als consument te beschermen. Indien u dat doet, dan kan dit de bepaling van uw garantieperiode voor het product beïnvloeden.

Installatie

• Bedek of blokkeer de ventilatieopeningen in de behuizing niet.
- Plaats de monitor niet nabij een warmtebron, zoals een verwarmingstoestel of uitlaat van een luchtrooster, en niet in direct zonlicht.
- Plaats dit toestel niet op een locatie die onderhevig is aan vibratie of andere fysieke schokken.

Waarschuwing betreffende stroomaansluiting

• Gebruik een correcte stroomkabel om de monitor op een contactdoos aan te sluiten.
• De contactdoos behoort in de buurt van de monitor geïnstalleerd te worden en goed bereikbaar te zijn.
• Plaats geen voorwerpen op de stroomkabel.
• Trek de stekker uit de contactdoos in de volgende gevallen:

Indien de monitor voor langere tijd niet gebruikt zal worden.
Indien de stroomkabel gerafeld of beschadigd is.
Indien het product is gevallen of de behuizing beschadigd is.
Indien het product duidelijk minder presteert, wat betekent dat service noodzakelijk is.

Onderhoud

• Maak de behuizing, de glasplaat en het controlepaneel schoon met een zachte doek, licht bevochtigd met een mild schoonmaakmiddel. Gebruik geen enkel type schuurspons of schuurmiddel, of oplosmiddelen zoals alcohol of benzine.
• Het scherm niet met een scherp of schurend voorwerp zoals pen of schroevendraaier aantikken of beroeren. Het kan resulteren in het krassen van de glasplaat.
• Steek geen scherpe voorwerpen in de ventilatieopeningen, en mors geen vloeistoffen in de behuizing. Dit kan in brand, elektrische schok, of in een defect apparaat resulteren.
• Probeer niet zelf onderhoud aan dit product uit te voeren, daar het openen of verwijderen van de behuizing blootstelling aan hoge elektrische spanning of andere risico's kan betekenen.

Transport

Wanneer u deze monitor vervoert voor reparatie of verhuizing, graag de originele verpakking gebruiken.

Intrekken van de voet

15"

Waarschuwing: Indien u de voet wilt intrekken voor opslag, vervoer of wandbevestiging, drukt u eerst de buigklem terug om mogelijke schade aan de voet te voorkomen.

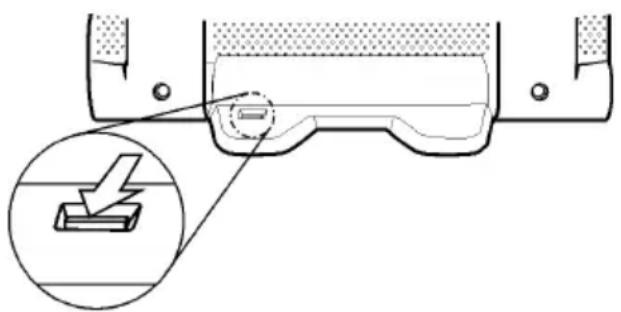

Opmerking: de voet is voorzien van een kantelschakelaar, zoals getoond in de afbeelding. Gebruik deze schakelaar om de kantelhoek van de monitor aan te passen.

De schakelaar heeft drie posities "Base Lock" (Voetvergrendeling), "Neutral" (Neutraal) en "Tilt Lock" (Kantelvergrendeling). Hieronder vindt u een beschrijving van deze drie posities:

Base Lock (Voetvergrendeling)—

Vergrendelt de voet in de volledig gekantelde positie wanneer deze volledig is uitgetrokken om te voorkomen dat het scherm open klapt door trillingen tijdens het vervoer.

Neutral (Neutraal)—

Wanneer de schakelaar in de positie "Neutral" is ingesteld, kunt u de voet openklappen of intrekken.

Tilt Lock (Kantelvergrendeling)—

Hiermee wordt voorkomen dat de monitor meer dan 25° kantelt.

Wanneer u de monitor uit de verpakking neemt, is de schakelaar ingesteld in de positie "Base Lock" (Basisvergrendeling). Om de voet te openen, draait u de schakelaar linksom naar de positie "Base Release" (Voet ontgrendelen) en laat u de schakelaar los. Deze zal automatisch rechtsom draaien en op "Neutral" (Neutraal) worden gezet. U kunt nu met een beetje kracht de voet openen. Wanneer de monitor gekanteld is met een hoek die kleiner is dan 25°, kunt u de knop opnieuw rechtsom draaien tot deze de limiet van de positie "Fold Lock" (Vouwvergrendeling) bereikt.

De maximale kantelhoek van de monitor is 25°. Wanneer de monitor 25° is gekanteld, zal het besturingssysteem remmen zodat u de monitor niet verder kunt kantelen. Om de voet in te trekken, draait u de schakelaar eerst een beetje naar links en houdt u deze vast op deze positie. (Als de monitor tot de limiet is gekanteld, kan de schakelaar niet worden gedraaid. De kantelhoek moet worden verkleind naar 25° of minder voordat u de schakelaar opnieuw kunt draaien). Duw vervolgens de monitor omlaag tot deze volledig is ingetrokken. Denk eraan de schakelaar linksom te draaien naar de positie "Base Lock" (Voetvergrendeling) om zeker te zijn dat de voet absoluut beveiligd is.

Wandbevestiging

Deze monitor voldoet aan de standaard VESA's Flat Panel Monitor Physical Mounting Interface (FPMPMI). De monitor wordt geleverd met een bevestigingsplaat van 75 x 75 mm voor gebruik met ophangarm of voor wandbevestiging. De 15" monitor weegt ongeveer 4,6 kg (10.1 lb) en wordt geïnstalleerd met de volgende stappen:

1. Trek de voet terug. (zie eerst "Intrekken van de voet").

2. Bevestig de voet aan de behuizing van de monitor met behulp van twee M4x18mm-schroeven. (alle AG Neovo's producten die op een wand bevestigd kunnen worden met twee zulke schroeven geleverd.)

3. De voet heeft vier M4-schroefgaten, voldoet aan de standaard VESA FPMPMI, en meet 75 x 75 mm.

AG Neovo producten die op een wand bevestigd kunnen worden (wandbevestigingspakket, WMK series) zijn aanbevolen.

De 17" monitor weegt ongeveer 7,57 kg (16,11lb) en wordt geïnstalleerd met de volgende stappen:

1. Trek de voet terug. (zie eerst "Intrekken van de voet")

2. De 17" monitor wordt geleverd met twee schroefbouten. Maak deze twee bouten eerst vast op achterkant van de behuizing van de monitor.

3. De behuizing achteraan heeft twee gaten en de voet heeft twee gaten voor M4-schroeven die voldoen aan de norm voor de installatie-interface voor een VESA-flatscreen (FPD=Flat Panel Display) van 100*100mm.

AG Neovo producten die op een wand bevestigd kunnen worden (wandbevestigingspakket, WMK series) zijn aanbevolen.

Verpakkingsinhoud

Controleer voor ingebruikname van de monitor of de volgende voorwerpen in de verpakking zijn meegeleverd:

- Monitor (*1)

Gebruik alleen het volgende voedingsapparaat: Lien LE-9702B+5012.

De meegeleverde stroomkabel voldoet aan de standaard IEC 60227 of relevante nationale standaard, met aders die een diameter hebben van minimaal 3x0,75mm, type H05VV-F of H03VV-F.

• D-sub 15-pin VGA signaalkabel (*1)

• DVI-signaalkabel (*1) (17" accessoire)

- Kabel aanraakscherm (de volgende accessoires kunnen bij bepaalde modellen zijn geleverd)

- Aanraakmonitor steunplaat (*1) en schroeven (*2) 15"

17"

- AG Neovo CD-ROM (*1) (met daarop gebruikershandleiding en stuurprogramma)

• Schijf aanraakscherm (*1) (stuurprogramma voor Touch screen)

- Snelle startgids (*1)

• Schroefbouten (*2) (alleen voor wandmontage 17"monitor)

Installatie

1. Klap de voet van de monitor uit en verwijder de beschermfolie

Klap de voet uit, zodat de monitor rechtop op de tafel kan worden geplaatst. Verwijder dan de beschermfolie van het beeldscherm.

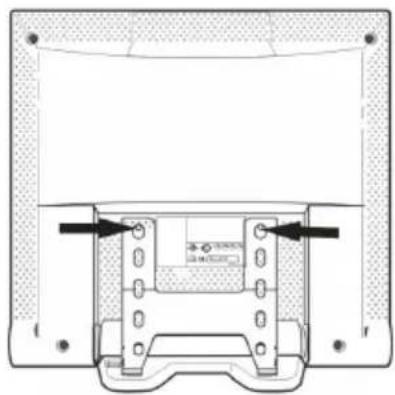

1. Bevestiging van de steunplaat van de Touch Monitor

Om ongewenst bewegen van de monitor te voorkomen wanneer de touch-screenfunctie wordt gebruikt, behoort deze steunplaat bevestigd te worden voordat van deze functie gebruik wordt gemaakt. Gebruik de twee met de steunplaat meegeleverde schroeven om deze stevig op de behuizing te bevestigen, zoals getoond op de afbeelding.

15"

1. Waarschuwing over kantelen Het scherm kan worden gekanteld op iedere willekeurige hoek tussen 5° en 25° vanaf de verticale positie. Zodra de monitorvoet is bevestigd, wordt de kantelhoek voor de monitor vastgesteld op: 15" monitor - 10°; 17" monitor - 5°.

Aansluitingen

Achteraanzicht

• DC +12V Invoer

Levert +12V DC stroom aan de monitor.

- VGA-Invoer

D-sub 15-pins connector voor het VGA-signaal.

- Aansluitingen van aanraakscherm (selecteer een van de volgende aansluitingen)

RS232-aansluiting signaalkabel aanraakscherm

USB-aansluiting signaalkabel aanraakscherm

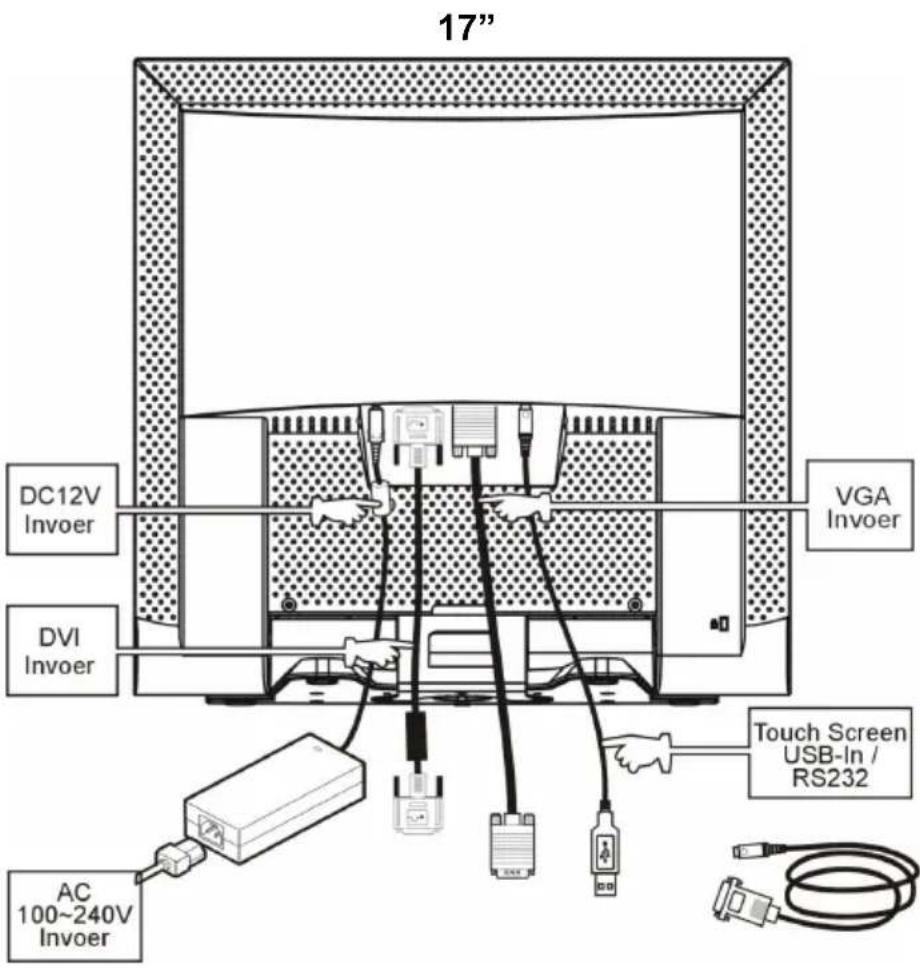

• DC +12V stroomaansluiting Levert +12V DC stroom aan de monitor.

• VGA-In D-sub 15-pin connector voor het VGA-signaal.

• DVI-ingang Sluit een DVI-signaalbron aan met de DVI-D 24-pins videokabel

- Aansluitingen van aanraakscherm (selecteer een van de volgende aansluitingen)

RS232-aansluiting signaalkabel aanraakscherm
USB-aansluiting signaalkabel aanraakscherm

1. Aansluiten van de monitor met de computer of videobron; sluit de videosignaalkabel, met de computer of videobron uitgeschakeld, aan op de monitor.

Aansluiten op een IBM of compatibele PC

Aansluiten op een Macintosh of compatibele computer

1. Aansluiten van de touch-screenmonitor op een computer. Voordat u de computer of andere videobron inschakelt moet u eerst een signaalkabel op de monitor aansluiten.

De meegeleverde RS232-signaalkabel kan worden gebruikt om de monitor op compatibele computerapparatuur aan te sluiten.

De meegeleverde USB-signaalkabel kan worden gebruikt om de monitor op compatibele computerapparatuur aan te sluiten.

1. Verbinden van het voedingsapparaat en de stroomkabel.

Terwijl de monitor is uitgeschakeld, sluit u de kabel van het voedingsapparaat op de monitor aan. Sluit dan een einde van de stroomkabel aan op het voedingsapparaat, en het andere einde aan op een contactdoos.

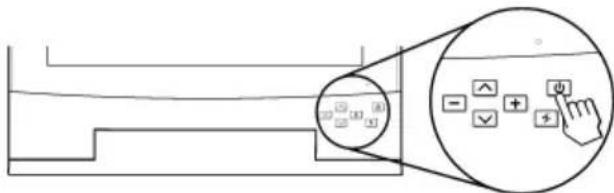

Druk dan op de toets (hoofdschakelaar) van de monitor om deze in te schakelen. Er behoort nu een beeld op het scherm te verschijnen. Indien dit niet het geval is, graag de "Waarschuwingsberichten en Problemen Oplossen" sectie van deze Gebruikershandleiding raadplegen voor meer informatie.

1. Optimaliseer de videokwaliteit van uw systeem.

Om de best mogelijke resultaten te verkrijgen is het aangeraden om eerst de videosignaalresolutie van uw computer in te stellen op 1024x768 voor een 15" monitor en op 1280X1024 voor een 17" monitor met een frequentie van 60Hz . Wij raden ook aan om de toets (automatisch) in te drukken om automatisch de weergaveparameters aan te passen voor de beste resultaten.

Softwareconfiguratie

1. Installeren van het Microsoft Windows data bestand

U kunt het Microsoft Windows databestand (ook stuurprogramma genoemd) vinden op de meegeleverde AG Neovo CD. Om verzekerd te zijn van probleemloos functioneren na eerste installatie, kunt u ook de installatiegids raadplegen, die ook op de CD kan worden gevonden.

1. Het stuurprogramma voor het aanraakscherm installeren

Gebruik de bijgeleverde schijf om het stuurprogramma voor het aanraakscherm te installeren via de standaard Windows-installatie. Zorg ervoor dat u het aanraakscherm kalibreert na de installatie.

Onderdelenbeschrijving en bedieningstoetsen

Schakelt de monitor in of uit.

LED-indicatorlampje

Dit zal groen branden wanneer de monitor is ingeschakeld, en oranje wanneer de monitor in spaarmodus is.

AUTO-toets

Past automatisch de beeldpositie en prestaties aan.

Het is aangeraden om deze toets in te drukken als u de monitor voor de eerste keer in gebruik neemt, of iedere keer dat de resolutie en/of verversingsratio van het ingangssignaal wordt veranderd.

Omhoog

Activeert het On-Screen schermmenu.

Beweegt het gewenste object met de klok mee.

Omlaag

Activeert het On-Screen schermmenu.

Beweegt het gewenste object tegen de klok in.

Toename

Activeert het On-Screen schermmenu.

Functioneert als de "+" (toename) toets tijdens het aanpassen.

Afname

Activeert het On-Screen schermmenu.

Functioneert als de “-” (afname) toets tijdens het aanpassen.

Persoonlijke voorkeuren van uw monitor

Dit deel behandelt het schermmenu (OSD: On-Screen Display) van deze LCD-monitor, en de bedieningstoetsen op het voorpaneel.

Belangrijk! U kunt op de toets “Automatisch” drukken om de monitor zichzelf te laten configureren. Echter, indien er problemen optreden tijdens het configureren vanwege de in uw computer gebruikte videokaart, gebruikt u het OSD-menu om de instellingen voor de verschillende parameters van uw monitor in te stellen en het gewenste weergave resultaat te bereiken.

Selecteren van een OSD Functie

1. Druk op de toets △, ∇, + of - om het OSD-menu op te roepen. Zestien OSD-tekens worden in het hoofdmenu getoond.

1. Druk op △ of ▽ om het gewenste teken te laten oplichten.
2. Druk dan op + of — om een submenu te selecteren.
3. Is een submenu is geselecteerd, druk dan op △ of ∇om de gewenste instelling aan te passen.
4. Indien het OSD-menu niet wordt getoond, drukt u op om automatisch in te stellen.
5. Indien het OSD-menu wordt getoond, drukt u op om het menu te verlaten.

OSD-menu's

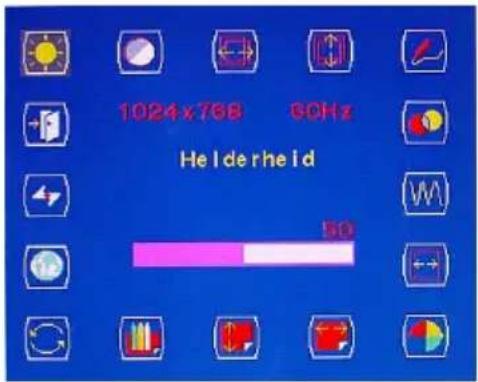

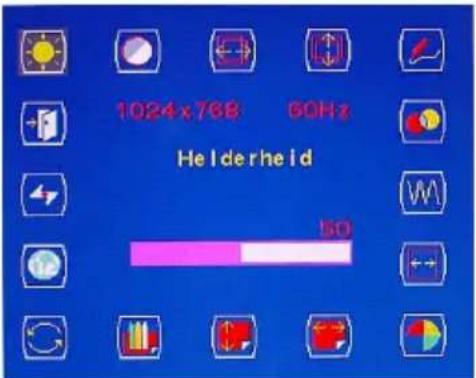

Helderheid aanpassen

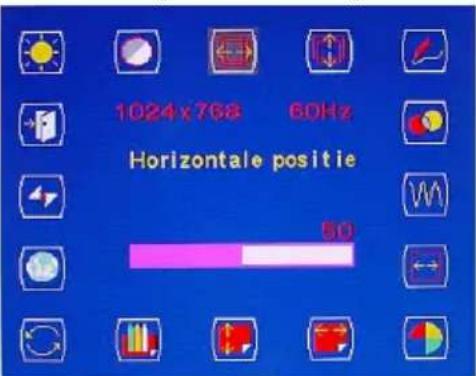

Horizontale positie aanpassen

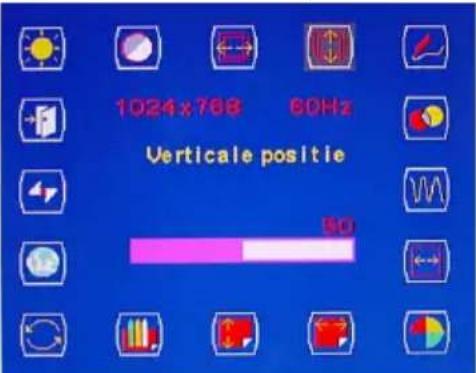

Verticale positie aanpassen

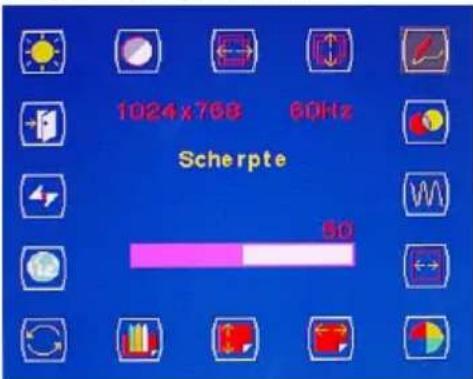

Scherpte aanpassen

Opmerking:

15": als de computerresolutie 1024 *768 is, is het niet mogelijk de scherpte aan te passen.

OSD-transparantie aanpassen

Fase aanpassen

Klokinstelling

Kleurtoon aanpassen

Opmerking:

De RGB-kleurtoon kan in het submenu "Gebruiker" worden aangepast.

Horizontale positie van OSD aanpassen

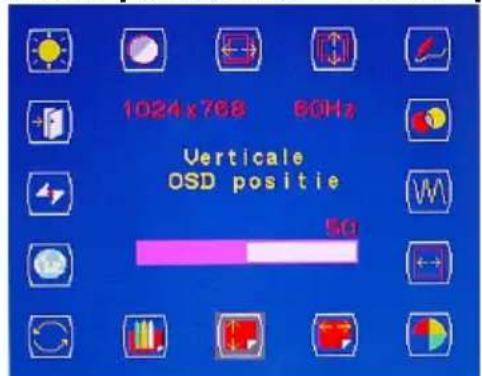

Verticale positie van OSD aanpassen

Grafisch/Tekst selecteren

Opmerking:

indien de resolutie op 640×350 of 640×400 is ingesteld, selecteert u "Tekst (text)".

Terugroepselectie

Taalselectie

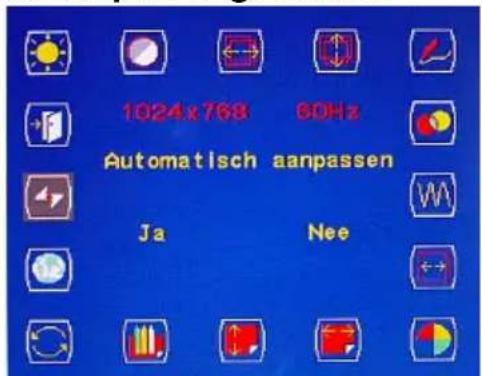

Auto aanpassing selectie

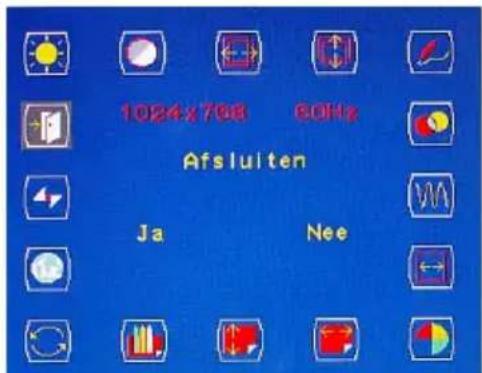

Verlaten

Opmerking:

Gebruik de functie "Terugroep" om naar de laatste instellingen terug te keren, indien dat de gemaakte aanpassingen niet bevredigend zijn.

17" OSD-menu's

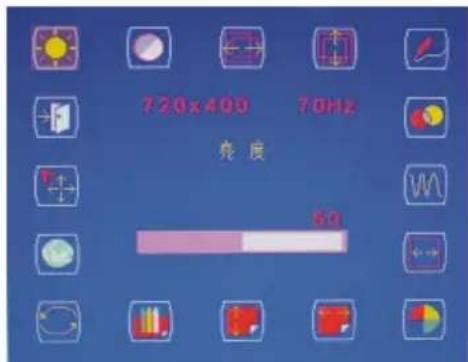

Aanpassing van helderheid

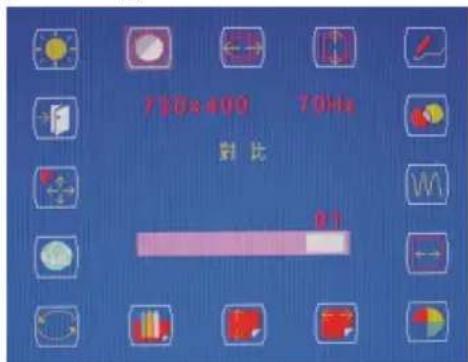

Aanpassing van contrast

Uitlijning van horizontale positie

Uitlijning van verticale positie

Opmerking:

Als de kleurtemperatuur is ingesteld op sRGB, wordt de helderheidsfunctie vast ingesteld en kan deze niet worden aangepast.

Opmerking:

Als de kleurtemperatuur is ingesteld op sRGB, wordt de contrastfunctie vast ingesteld en kan deze niet worden aangepast.

Aanpassing van scherpte

Aanpassing van OSD-transparantie

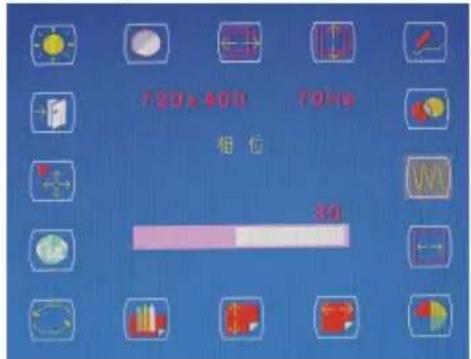

Aanpassing van fase

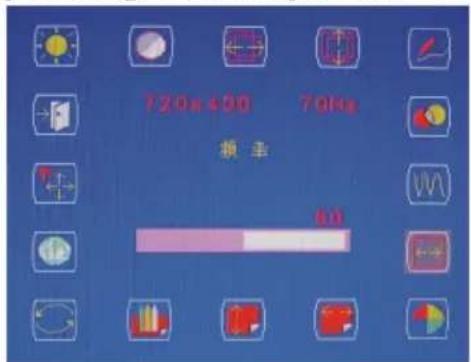

Aanpassing van frequentie

Opmerking:

17": als de computerresolutie 1280*1024 is, is het niet mogelijk de scherpte aan te passen.

Selectie van kleurtemperatuur

Opmerking:

Wanneer u "User Customizing" (door gebruiker aangepast) selecteert, kunt u de individuele RGB-aanpassingen maken.

Wanneer sRGB is geselecteerd, worden de functies helderheid en contrast vast ingesteld en kunnen ze niet worden aangepast.

Uitlijning van horizontale positie van OSD

Uitlijning van verticale positie van OSD

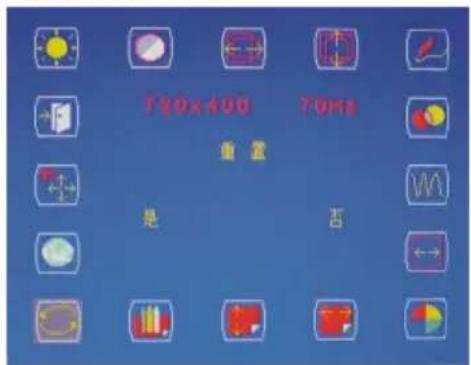

Selectie afbeeldings/tekstmodus

Wanneer de resolutie 640*350 of 640*400 is, is het aanbevolen de door de gebruiker geselecteerde tekstmodus te gebruiken.

Reset selecteren

Als u niet tevreden bent met de aanpassingen, raden wij u aan Reset te selecteren om de standaardinstellingen te herstellen.

Waarschuwingsberichten en problemen oplossen

Waarschuwingsberichten

Bericht op beeldscherm Te ondernemen actie
Ingangssignaal buiten bereik Het invoersignaal kan niet door de monitor worden geaccepteerd.Controleer of de videoresolutie en het frequentiebereik binnen het bereik zijn, zoals gespecificeerd voor de monitor.Zie ook de paragraaf “Specificaties” van deze Gebruikershandleiding voor meer informatie.
Geen signaal Er is geen signaal herkend van beide VGA-In poorten.Controleer of de hoofdschakelaar van uw computer of videobron in de positie “ON” staat.Controleer of de videosignaalkabel correct is aangesloten.Zorg ervoor dat de pinnetjes van de videosignaalconnector niet gebogen of naar binnen gedrukt zijn.
OSD-vergrendeling uit Het hoofdmenu (On-Screen Display menu) is vastgezet om ongewenst instellen te voorkomen.Druk gelijktijdig 5 seconden op de toetsen [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE]	Monitor heeft een invoersignaal gedetecteerd en is automatisch de monitorparameters aan het aanpassen.Dit proces duurt ongeveer 5 seconden.Het is aan te raden de toets [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE]
Automatisch aanpassen De monitor heeft een invoersignaal gedetecteerd en is automatisch de monitorparameters aan het aanpassen.Dit proces duurt ongeveer 5 seconden.Het is aan te raden de toets [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE]	Monitor heeft een invoersignaal gedetecteerd en is automatisch de monitorparameters aan het aanpassen.Dit proces duurt ongeveer 5 seconden.Het is aan te raden de noets [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE] [IMAGE][IMAGE]

Problemen oplossen

Symptoom Controleer het volgende
Geen beeldLED -indicator brandt niet	Controleer of de hoofdschakelaar van de monitor is ingeschakeld.Controleer of het voedingsapparaat correct op de monitor is aangesloten.Controleer of de stroomkabel correct op het voedingsapparaat is aangesloten.Controleer of de stroomkabel correct op de scontactdoos is aangesloten.Controleer of de contactdoos onder spanning staat door een ander apparaat op deze contactdoos aan te sluiten.
Geen beeldDe LED-indicator licht rood op	Verzeker u ervan dat de computer niet in spaarmodus is (beweeg de muis of druk een willekeurige toets op het toetsenbord om de computer naar normale status terug te brengen)Controleer of the hoofdschakelaar van uw computer of videobron in de positie“ON” staat.Controleer of de videosignaalkabel correct is aangesloten.
De tekst is niet stabiel	Controleer of de resolutie van het videosignaal op 1024 x 768 is ingesteld voor een 15" monitor en op 1280 x 1024 voor een 17" monitor.Druk op de toets voor automatisch instellen.Stel de klok in en pas de fase aan in het OSD menu voor fijninstelling.Pas de Scherpte in het OSD menu aan indien u geen 1024x768 resolutie gebruikt
Het schermbeeld is niet juist gecentreerdSommige lijnen ontbreken	Druk op de toets voor automatisch instellen.Pas de horizontale en verticale positie aan om fijn af te stemmen.
Er zijn kleine rode, groene, blauwe of zwarte stippen zichtbaar op het scherm.	Dit TFT-LCD-paneel is opgebouwd uit miljoenen kleine transistors. ledere defecte transistor zal een rode, groene, blauwe of zwarte stip tot gevolg hebben.AG Neovo garandeert dat een panel niet meer dan 3 onbrekende stippen heeft. Dit komt overeen met de momentele industriestandaard.

Technische kenmerken en specificaties

Specifications
15"

Elektrische eigenschappen
Schermformaat		15.0" (381mm) diagonaal
Pixelformaat		1024x768 verticale lijnen
Horizontale frequentie		30kHz – 60kHz
Verticale frequentie		56Hz – 75Hz
Maximale pixelfrequentie		80MHz
Aansluiting		Voeding: 3-pins netstekker
Voeding	Gebruik	< 36W
	Gebruiksklaar	< 2W
	Uitschakelen	< 1W
Fysieke eigenschappen
Kantelhoek		5° ~
Afmetingen (netto) 386*360*169 mm (B*H*D)
Gewicht Netto 4,6kg (10.1 lb)
Aanraakscherm
TS-15S SAW (Surface Acoustic Wave)
Beeldschermaansluiting		RS-232, USB
Beeldpixels 4096 x 4096
Actievermogen		< 3
Positienauwkeurigheid < 1% van ware positie
TS-15R SAW (Surface Acoustic Wave)
Beeldschermaansluiting		RS-232, USB
Beeldpixels 1024 x 1024
Actievermogen < 300 g
Positienauwkeurigheid < 2% van ware positie

Opmerking: de specificaties zijn gebaseerd op deze van het geleverde product. De bovenstaande specificaties kunnen worden gewijzigd zonder voorafgaande kennisgeving

17"

Elektrische kenmerken
Schermformaat		17.1" (435 mm) diagonaal
Pixelformaat		1280 x 1024 verticale lijnen
Horizontale frequentie		30 KHz – 80 KHz
Verticale frequentie		56 Hz – 75 Hz
Maximale pixelfrequentie		140 MHz
Aansluiting		Voeding: 3-pins netstekker
Voeding	Gebruik	< 42 Watt
	Gebruiksklaar	< 2 Watt
	Uitschakelen	< 1 Watt
Fysieke kenmerken
Kantelhoek		5° ~
Afmetingen (netto) 436*427*200 mm (B*H*D)
Gewicht Netto gewicht: 7,5 kg (16,5 lb)
Aanraakscherm
TS-17S SAW (Surface Acoustic Wave)
Beeldschermaansluiting		RS-232, USB
Beeldpixels 4096 x 4096
Actievermogen		< 3
Positienauwkeurigheid < 1% van ware positie
TS-17R		Weerstandbiedend (5-draads)
Beeldschermaansluiting		RS-232, USB
Beeldpixels 1024 x 1024
Actievermogen		< 300 g
Positienauwkeurigheid < 2% van ware positie

Opmerking: de specificaties zijn gebaseerd op deze van het geleverde product. De bovenstaande specificaties kunnen worden gewijzigd zonder voorafgaande kennisgeving.

Plug & Play

Deze 15" monitor voldoet aan de standaarden VESA DDC/2B display data channel (DDC).

De 17" monitor ondersteunt standaarden zoals DDC/2B van VESA en DDC/CI Displayed Data Channel (DDC).

FCC Conformiteitverklaring

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Gebruik is onderhevig aan de volgende twee condities: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet iedere interferentie ontvangen, inclusief interferentie die ongewenste functioneren kan veroorzaken.

OPMERKING: Deze apparatuur is getest en in overeenstemming bevonden met de grenswaarden voor een digitaal apparaat van klasse B, volgens deel 15 van de FCC-voorschriften. Deze grenswaarden zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiele installatie. Deze apparatuur genereert en gebruikt radiofrequente energie, en kan deze ook uitzenden, en kan, indien niet correct geïnstalleerd en gebruikt in overeenstemming met de gebruiksaanwijzingen, schadelijke interferentie aan radiocommunicatie toebrengen. Echter, er is geen garantie dat er geen interferentie kan voorkomen in een specifieke installatie. Indien deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en aan te schakelen, wordt de gebruiker aanbevolen om de interferentie te corrigeren door het nemen van een of meer van de volgende maatregelen:

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de aftstand tussen de apparatuur en de ontvanger.
- Sluit de apparatuur aan op een andere contactdoos dan die waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio/televisiemonteur voor hulp.

WAARSCHUWING: ledere ongeautoriseerde modificatie aan deze apparatuur kan tot gevolg hebben dat toestemming om dit apparaat te gebruiken ongeldig kan worden verklaard, en de productgarantie nietig verklaren.

WEEE
