Producttype	LCD-monitor
Schermdiagonaal	17 inch (43,1 cm)
Resolutie	1280 x 1024
Gewicht (netto)	6,4 kg
Kantelhoek	0° tot 15°
Stroomverbruik (aan)	< 48 W
Stroomverbruik (slaap)	< 4 W
Stroomverbruik (uit)	< 2 W
Ingangen	VGA, DVI (optioneel), CVBS (optioneel), S-Video (optioneel)
Horizontale frequentie	30 kHz – 80 kHz
Verticale frequentie	50 Hz – 75 Hz
OSD-menu	Ja, met instellingen voor helderheid, contrast, kleur, enz.
Automatische aanpassing	Ja, via AUTO-knop
Reiniging	Zachte doek met milde reiniger; geen alcohol of schuurmiddelen
Veiligheid	Niet zelf repareren; gebruik originele verpakking voor vervoer
Onderdelen en reparatie	Neem contact op met de reparatiedienst

Veelgestelde vragen - X-17AVW AG Neovo

Hoe stel ik de resolutie in op mijn AG Neovo X-17AVW monitor?

Stel de resolutie van uw computer in op 1280 x 1024 pixels bij 60 Hz voor de beste prestaties. Druk daarna op de AUTO-knop voor automatische optimalisatie.

Wat moet ik doen als er geen beeld is op de monitor?

Controleer of de voedingskabel is aangesloten en de monitor is ingeschakeld. Als de LED oranje brandt, is de computer mogelijk in slaapstand. Beweeg de muis of druk op een toets. Controleer ook of de videosignaalkabel correct is aangesloten.

Hoe reinig ik het scherm van de X-17AVW?

Gebruik een zachte, licht vochtige doek met een milde schoonmaakoplossing. Gebruik geen schuursponsjes, alcohol of benzeen. Wrijf niet met scherpe voorwerpen over het scherm.

Hoe schakel ik tussen de verschillende ingangen (VGA, DVI, CVBS, S-Video)?

Houd de knoppen ▲ en ▼ tegelijkertijd 5 seconden ingedrukt om te schakelen tussen automatische en handmatige ingangsselectie. In handmatige modus drukt u op ▼ om de gewenste ingang te kiezen.

Wat betekenen de LED-indicatoren op de monitor?

Een groene LED geeft aan dat de monitor in de normale modus staat. Een oranje LED geeft aan dat de monitor in de energiebesparende modus staat.

Hoe pas ik de helderheid en het contrast aan?

Druk op de ▲-knop om het OSD-menu te openen. Navigeer met ▲ en ▼ naar de gewenste instelling en gebruik + of - om de waarde aan te passen.

Wat is de automatische aanpassingsfunctie en hoe gebruik ik die?

De automatische aanpassing optimaliseert de beeldpositie en -prestaties. Houd de AUTO-knop 3 seconden ingedrukt om deze functie te activeren. Gebruik deze na het wijzigen van de resolutie of frequentie.

Waarom zie ik de foutmelding 'GEEN SIGNAALINVOER'?

Deze melding verschijnt als er geen videosignaal wordt gedetecteerd. Controleer of de computer of videobron is ingeschakeld en of de signaalkabel goed is aangesloten. Controleer ook of er geen verbogen pinnen in de connector zitten.

Hoe kan ik de kantelhoek van de monitor aanpassen?

Pak de bovenste hoeken van de monitor met beide handen vast en kantel het scherm voorzichtig naar de gewenste hoek. De kantelhoek is 0° tot 15°.

Waar vind ik de stuurprogramma's voor deze monitor?

De stuurprogramma's voor Microsoft Windows vindt u op de meegeleverde cd-rom. Volg de installatiegids op de cd voor een correcte installatie.

GEBRUIKSAANWIJZING X-17AVW AG Neovo

www.agneovo.com Gebruikershandleiding

Inhoudsopgave

Voorzorgsmaatregelen.... 2

Installatie 2

Voedingsaansluiting....2

De kantelfunctie gebruiken.... 3

Onderhoud.... 3

Vervoer 3

Aan de slag 4

Inhoud verpakking 4

Kennismaken met onderdelen en bedieningselementen 5

Instelling 8

Softwareconfiguratie....9

De monitor aanpassen.... 10

De OSD-functies selecteren.... 10

OSD-menu's 11

VGA-ingang.... 11

DVI-ingang 13

CVBS-ingang / S-VIDEO-ingang 15

Waarschuwingsberichten en probleemoplossing 17

Waarschuwingsberichten 17

Probleemoplossing 18

Technische specificaties .... 19

Voorzorgsmaatregelen

Installatie

• Dek de ventilatieopeningen op de achterkant van de monitor niet af of blokkeer ze niet.
• Installeer de monitor niet in de buurt van warmtebronnen zoals radiators of luchtkokers, of in een locatie die is blootgesteld aan direct zonlicht, overmatig stof, mechanische trillingen of schokken.

• Installatie optionele video-adapter

Schakel de voeding uit en trek de stekker van de monitor uit het stopcontact voordat u de monitor installeert om elektrische schokken of schade te voorkomen.
Installeer de optionele videoadapter op een stabiel oppervlak. De monitor kan schade oplopen als hij valt of als u hem laat vallen.

Voedingsaansluiting

• Gebruik de correcte voedingskabel voor uw lokale netspanning.
• Gebruik een gemakkelijk toegankelijk stopcontact in de buurt van uw monitor.
  • Zorg ervoor dat er niets op de voedingskabel staat.
  • Koppel de voedingskabel los van de netstroom als:

u de monitor gedurende langere tijd niet zult gebruiken.
de kabel beschadigd of gerafeld is.
de monitor gevallen is of als de behuizing beschadigd is.
een opvallende verandering in de prestaties merkbaar is. In dit geval dient u contact op te nemen met de reparatiedienst.

De kantelfunctie gebruiken

Gebruik de kantelfunctie van de monitor om zijn verticale oriëntatie aan te passen naar een geschikte positie. Neem de bovenste hoeken van de monitor met beide handen vast en kantel het scherm naar de gewenste hoek.

X-19 / X-17 X-15

Onderhoud

- Reinig de behuizing, het glas en de bedieningselementen met een zachte doek die een weinig met een zachte schoonmaakoplossing is bevochtigd. Gebruik geen schuursponsjes, schuurpoeder of oplosmiddelen zoals alcohol of benzeen.

- Wrijf, duw of tik niet op het schermoppervlak met scherpe of schurende objecten, zoals een pen of een schroevendraaier. Dit type contact kan krassen op het glas veroorzaken.

- Stop geen scherpe objecten of mors geen vloeistoffen in de monitor via de ventilatieopeningen. Dit kan brand, elektrische schokken of defecten veroorzaken.

• Probeer niet zelf het product te repareren, aangezien het openen of verwijderen van de deksels u kan blootstellen aan gevaarlijke spanningspieken of andere risico's.

Vervoer

Wanneer u deze monitor vervoert voor reparatie of verzending, dient u het originele karton en de originele verpakkingsmaterialen te gebruiken.

Aan de slag

Inhoud verpakking

Controleer voordat u deze monitor gebruikt, of de volgende items aanwezig zijn in de kartonverpakking.

• Monitor (*1)

• CD-rom (met het informatiebestand van Windows en de gebruiksaanwijzing)

- Snelgids

Kennismaken met onderdelen en bedieningselementen

• DC +12V stroomingang
Biedt +12V gelijkstroom aan de monitor.
- VGA-Ingang
D-sub 15-pins connector voor VGA-signaal.
• S-VIDEO-ingang (Optioneel)
Aansluiting voor S-video-signaal.
• CVBS-in (Optioneel)
Aansluiting voor CVBS-signaal.
• Digitaal (Optioneel)
DVI-D-aansluiting voor digitale signaalinvoer.

1. Schakel het OSD-menu in.
2. Druk op ▲ terwijl het OSD-menu wordt weergegeven om het geselecteerde item naar rechts of vooruit te verplaatsen.

Knop INVOER / OMLAAG

1. Druk op ▼ terwijl het OSD-menu wordt weergegeven om het geselecteerde item naar links of achteruit te verplaatsen.

Hotkey Sneltoets Ingangsselectie

Wanneer u de knoppen ▲ en ▼egelijk ingedrukt houdt gedurende 5 seconden, kunt u schakelen tussen de automatische en handmatige ingangsselectie.

Wanneer de ingangsselectie in de handmatige modus staat, drukt u op ▼ om het gewenste ingangssignaal te selecteren: D-sub, DVI, CVBS of S-Video. De optie zal bovenaan rechts op het scherm wisselen.

+ Knop Verhogen

1. Druk op + terwijl het OSD-menu wordt weergegeven om de geselecteerde items te bevestigen/openen.
2. Druk op + terwijl het OSD-menu wordt weergegeven om de aanpasbare waarde van het geselecteerde item te verhogen.

— Knop Verlagen

1. Druk op — terwijl het OSD-menu wordt weergegeven om het geselecteerde item te bevestigen/openen.
2. Druk op — terwijl het OSD-menu wordt weergegeven om de aanpasbare waarde van het geselecteerde item te verlagen.

Knop Auto / Videomodus

1. Druk op "7" om de videomodus van uw voorkeur te selecteren: Gebruiker, Tekst, Film, Game of Afbeelding. De optie zal bovenaan rechts op het scherm wisselen.

2. Houd 3 seconden ingedrukt om de positie van de afbeelding en de prestaties automatisch aan te passen voor optimale instellingen. Het is aanbevolen op deze knop te drukken wanneer u de monitor voor de eerste keer gebruikt of telkens wanneer u de resolutie en/of vernieuwingsfrequentie van het ingangssignaal wijzigt.

3. Druk op 7 terwijl het OSD-menu wordt weergegeven om het menu af te sluiten.

Voedingsschakelaar

Schakelt de monitor in of uit.

LED-Indicator

Geef de gebruiksmodus van de monitor aan: groen voor de normale modus en oranje voor de energiebesparende modus.

Instelling

Volg de onderstaande richtlijnen om de monitor in te stellen.

Stap 1: Verwijder al het verpakkingsmateriaal van de monitor en trek vervolgens de plastic stofdeklaag van het schermoppervlak.

Stap 2: Schakel de computer of videoapparatuur uit en sluit de meegeleverde VGA-signaalkabel aan.

• Aansluiten op een IBM of IBM-compatibele computer

• Aansluiten op videoapparatuur met digitale bron (Optioneel)

• Aansluiten op videoapparatuur met S-Video-aansluiting (Optioneel)

• Aansluiten op videoapparatuur met CVBS-aansluiting (Optioneel)

Stap 3: Zorg ervoor dat de monitor uitgeschakeld is en sluit het uiteinde van de voedingsadapter voor de monitor aan op de voedingsaansluiting van de monitor. Sluit vervolgens de voedingskabel aan op de adapter en stop de stekker in de voedingsbron.

Stap 4: Schakel uw computer of videoapparatuur in. Druk op de voedingsschakelaar om de monitor in te schakelen.

Stap 5: Voor de beste prestaties als de monitor op videoapparatuur, zoals een DVD-speler of VCR, is aangesloten, kunt u deze stap overslaan.

Voor de e beste prestatie van X-19 / X-17 LCD-schermen, stelt u de resolutie in op 1280 x 1024. Zorg ervoor dat uw computerbeeldscherm is ingesteld op 1280 x 1024 pixels bij 60 Hz. Druk op de knop AUTO. De monitor zal het beeld automatisch optimaliseren.

Voor de e beste prestatie van X-15 LCD-schermen, stelt u de resolutie in op 1024x768. Zorg ervoor dat uw computerbeeldscherm is ingesteld op 1024x768 pixels bij 60 Hz. Druk op de knop AUTO. De monitor zal het beeld automatisch optimaliseren.

Softwareconfiguratie

Het gegevensbestand van Microsoft Windows installeren

U vindt het gegevensbestand van Microsoft Windows (ook wel stuurprogramma genoemd) op de meegeleverde cd van AG Neovo. Voor een vlotte werking na de installatie verwijzen we naar de installatiegids, die u ook op de cd vindt.

De monitor aanpassen

In het OSD-menu zult u verschillende types functies vinden die u zullen helpen uw LCD-scherm aan te passen voor optimale prestaties.

User Mode:

Belangrijk! Hoewel de handmatige aanpassing van het LCD-scherm beschikbaar is, raden wij u sterk aan de functie Automatisch aanpassen van het scherm te gebruiken. Hierdoor zal uw LCD-scherm automatisch worden afgesteld voor een optimale prestatie. Houd de knop AUTO drie seconden ingedrukt om naar de automatische instelling te gaan. Verder adviseren we u de automatische instelling steeds te gebruiken als u de resolutie of de frequentie hebt veranderd.

De OSD-functies selecteren

Stap 1. Het OSD-menu openen

Druk op ▲ om het OSD-menu te activeren.

DVI / D-SUB CVBS / S-Video

Stap 2. De instellingen aanpassen

Druk op ▲ om het geselecteerde item naar rechts of vooruit te verplaatsen

Druk op ▼ om het geselecteerde item naar links of achteruit te verplaatsen.

Druk op +, -om de geselecteerde items te bevestigen / openen.

Druk op + om de aanpasbare waarde van het geselecteerde item te verhogen.

Druk op — om de aanpasbare waarde van het geselecteerde item te verlagen.

OSD-menu's

VGA-ingang

Helderheidsinstelling

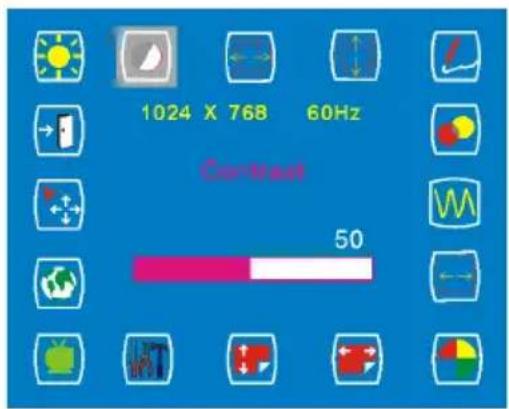

Contrastinstelling

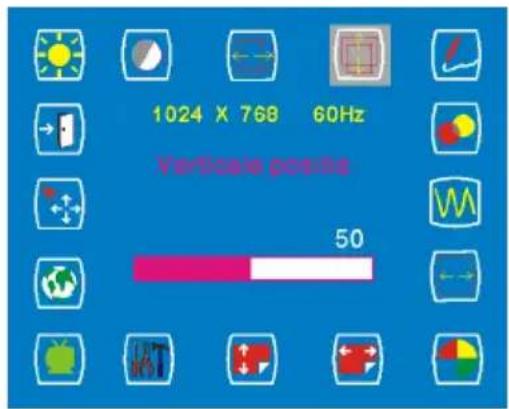

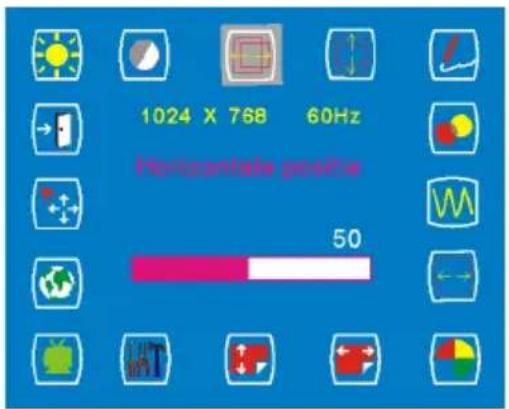

Instelling van horizontale positie Instelling van verticale positie

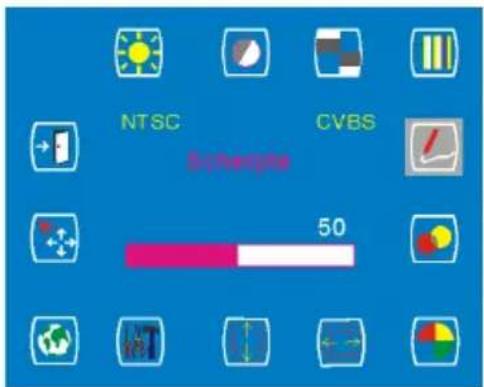

Scherpte-instelling

Belangrijk! De scherpte-instelling is in de volgende gevallen niet mogelijk: 1. De resolutie is 1280 bij 1024 (X-19/X-17) or 1024 bij 768 (X-15); or 2. De toepassing staat in de tekst-, film of afbeeldingsmodus.

Fase-instelling

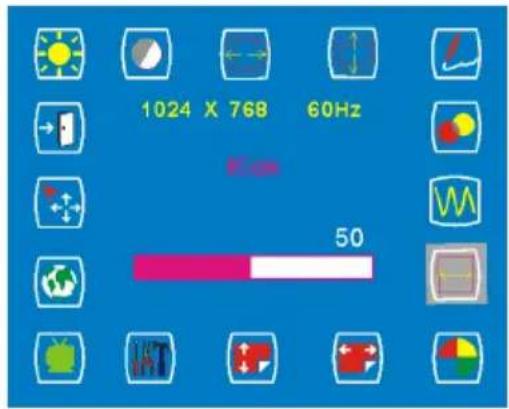

Klokinstelling

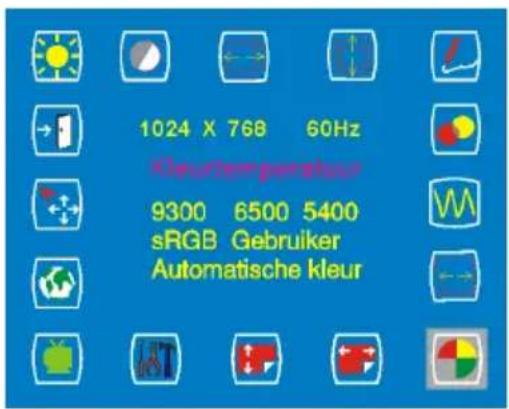

Selectie van de kleurtemperatuur Instelling van de horizontale OSD-positie

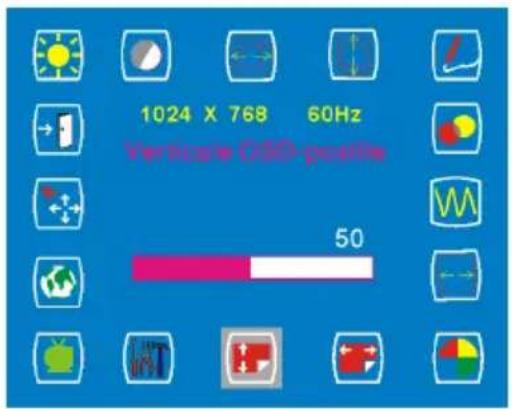

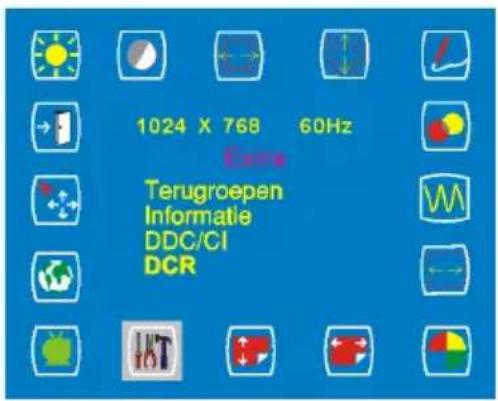

Instelling van de verticale OSD-positie Instelling van Extra

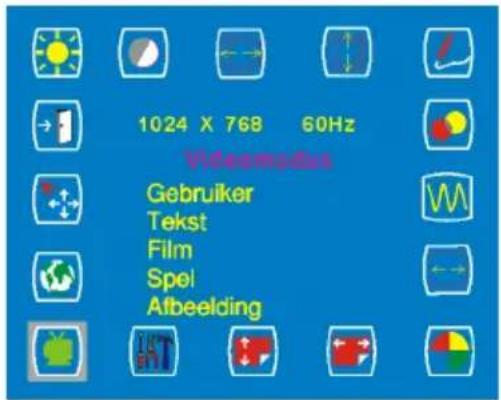

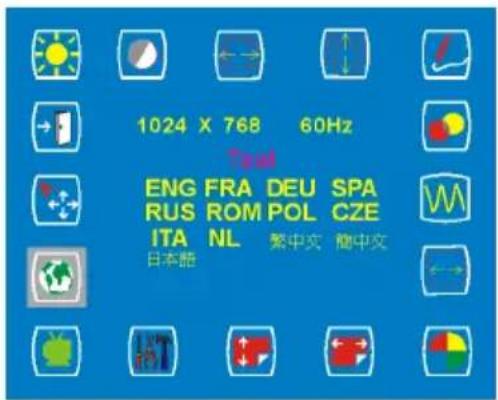

Selectie van videomodus Taalselectie

Selectie van automatische en ingangskeuze

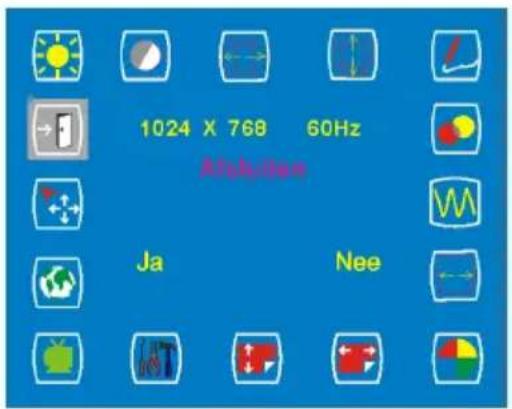

Selectie afsluiten

DVI-ingang

Belangrijk! Is de DVI-ingang geselecteerd, dan zijn de volgende instellingen niet beschikbaar: Horizontale positie, verticale positie, scherpte, fase en klok.

Helderheidsinstelling

Contrastinstelling

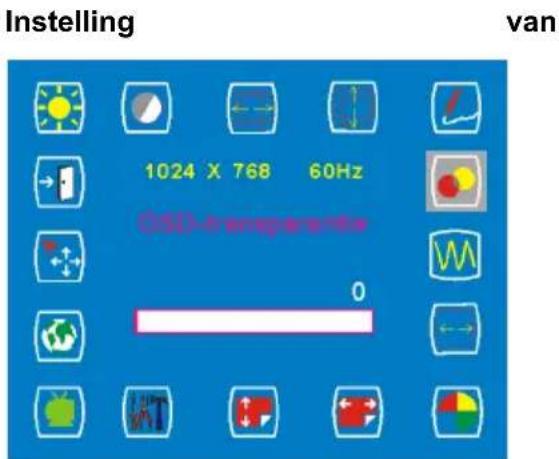

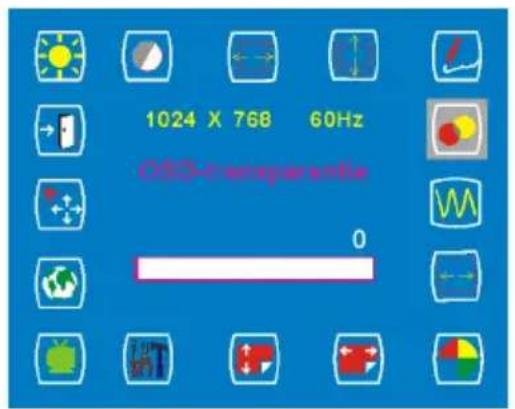

Instelling van OSD-transparantie Selectie van de kleurtemperatuur

Instelling van de horizontale OSD-positie Instelling van de verticale OSD-positie

Selectie van Extra Selectie van videomodus

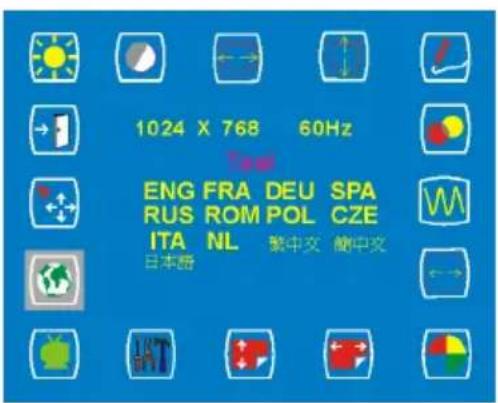

Taalselectie Selectie van automatische en

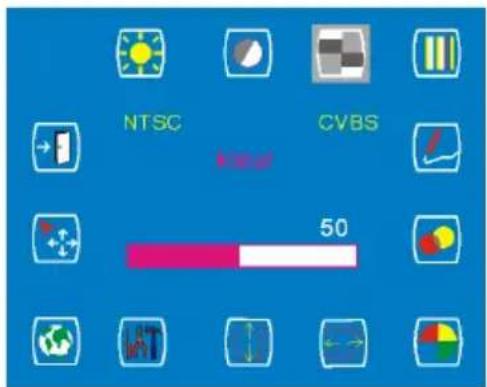

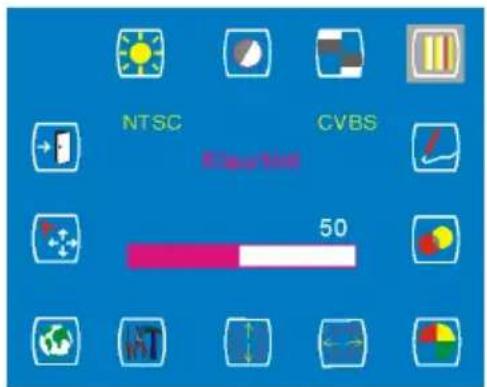

Kleurinstelling Instelling van kleurtint

Scherpte-instelling

Instelling

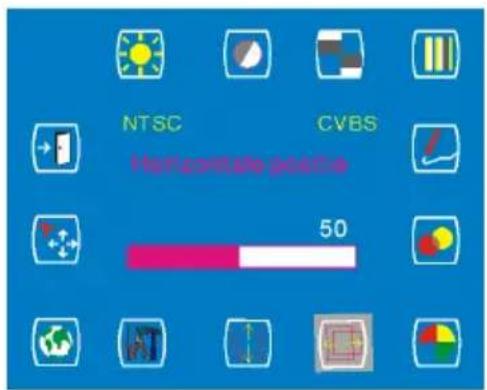

Selectie van de kleurtemperatuur Instelling van horizontale positie

Instelling van verticale positie Instelling van Extra

Taalselectie Selectie van auto a volba vstupu

Selectie afsluiten

Waarschuwingsberichten en probleemoplossing

Waarschuwingsberichten

Als het bericht verschijnt op het scherm	Controleer de items
KAN DIT INGANGSSIGNAAL NIET WEERGEVEN	Het ingangssignaal wordt niet aanvaard door de monitor. • Controleer of de videoresolutie en het frequentiebereik binnen de specificaties voor de monitor ligt. • Raadpleeg het hoofdstuk “Technische specificaties” van deze gebruiksaanwijzing voor details.
GEEN SIGNAALINVOER	Geen signaalingangen gedetecteerd van de VGA-ingang of de S-video-aansluiting. • Controleer of de voedingsschakelaar van uw computer of videoapparatuur is ingeschakeld. • Controleer of de videosignaalkabel correct is aangesloten. • Controleer of er geen pinnen gebogen of ingedrukt zijn in de video-ingangsaansluiting.
WACHT OP AUTOMATISCHE AANPASSING	De monitor detecteert het ingangssignaal en past vervolgens de parameters van de monitor overeenkomstig aan. • Het voltooien van het volledige proces neemt ongeveer 5 seconden in beslag. • Wij raden u aan het Automatisch aanpassen telkens uit te voeren door op de knop te drukken wanneer u de resolutie of de vernieuwingsfrequentie wijzigt.

Probleemoplossing

Symptoom Controleer items
• Geen beeld• De voedings-LED brandt niet	• Controleer of de voedingsschakelaar van de monitor is ingeschakeld.• Controleer of de voedingsadapter correct is aangesloten op de monitor.• Controleer of de voedingskabel correct is aangesloten op een voedingsadapter.• Controleer of de voedingskabel correct is aangesloten op het stopcontact.• Controleer of er elektrische netstroom wordt voorzien door het stopcontact. Gebruik een ander apparaat om de netspanning te controleren.
• Geen beeld• De Voedings-LED is oranje	• Controleer of de computer niet in de energiebesparingsmodus is. (Beweeg de muis of druk op een toets op het toetsenbord om de computer te activeren uit de slaapstand.)• Controleer of de voedingsschakelaar van uw computer of videoapparatuur is ingeschakeld.• Controleer of de videosignaalkabel correct is aangesloten.
• De tekst is niet duidelijk	• Wijzig de resolutie van het videosignaal naar 1280*1024 (voor X-19 en X-17) of 1024*768 (voor X-15) als dat nog niet het geval is.• Druk op de knop om de automatische aanpassing uit te voeren.• Pas de Klok en Fase aan in het OSD-menu om het scherm fijn af te stemmen. (Raadpleeg het hoofdstuk “Uw monitor aanpassen” van deze gebruiksaanwijzing voor details.)
• Het schermbeeld is correct gecentreerd• Sommige lijnen ontbreken	• Druk op de knop om de automatische aanpassing uit te voeren.• Pas de Horizontale en Verticale positie aan om het scherm fijn af te stemmen. (Raadpleeg het hoofdstuk “Uw monitor aanpassen” van deze gebruiksaanwijzing voor details.)
• Er zijn kleine rode, groene, blauwe of zwarte punten op het scherm.	• Het TFT LCD-scherm is samengesteld uit miljoenen kleine transistors. Elke defecte transistor zal een ontbrekend rood, groen of blauw punt veroorzaken.• Volgens de industriestandaard zijn 3 ontbrekende puntjes acceptabel voor een monitor van categorie A. Dit LCD-scherm voldoet aan de standaard.

Technische specificaties

Specifications

X-19

Elektrische eigenschappen
Schermgrootte	19.0" (48.2 cm) diagonaal
Pixelformaat 1280 x 1024 verticale strepen
Horizontale frequentie 30kHz – 80kHz
Verticale frequentie 50Hz – 75Hz
Maximale pixelklok 135MHz
Aansluitingen Voeding: 3-pins wisselstroomstekker
Stroomverbruik < 50W (Aan),	< 4W (Slaap),< 2W (Uit)
Fysieke eigenschappen
Gewicht Netto: 7.4Kg (16.3 lb)
Kantelhoek 0° - 15°

X-17

Elektrische eigenschappen
Schermgrootte	17.0" (43.1 cm) diagonaal
Pixelformaat 1280 x 1024 verticale strepen
Horizontale frequentie 30kHz – 80kHz
Verticale frequentie 50Hz – 75Hz
Maximale pixelklok 135MHz
Aansluitingen Voeding: 3-pins wisselstroomstekker
Stroomverbruik < 48W (Aan),	< 4W (Slaap),< 2W (Uit)
Fysieke eigenschappen
Gewicht Netto: 6.4Kg (14.1 lb)
Kantelhoek 0° - 15°

X-15

Elektrische eigenschappen
Schermgrootte	15,0" (38.1cm) diagonaal
Pixelformaat 1024 x 768 verticale strepen
Horizontale frequentie 30kHz – 60kHz
Verticale frequentie 50Hz – 75Hz
Maximale pixelklok 80MHz
Aansluitingen Voeding: 3-pins wisselstroomstekker
Stroomverbruik < 40W (Aan),	< 4W (Slaap),< 2W (Uit)
Fysieke eigenschappen
Gewicht	Netto: 4,8 kg (10.6 lb)
Kantelhoek 0° - 20°

Voorschriften

FCC-naleving

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken en (2) dit apparaat moet elke storing aanvaarden, met inbegrip van storingen die een ongewenste werking kunnen veroorzaken.

OPMERKING: Dit apparaat werd getest en voldoet aan de limieten voor een Klasse B digitaal apparaat, in overeenstemming met Deel 15 van de FCC-regels. Deze limieten zijn vastgesteld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert, gebruikt en straalt radiofrequente energie uit die, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storingen kan veroorzaken aan radiocommunicaties. Er is echter geen garantie dat er geen storing zal optreden in een particuliere installatie. Indien dit apparaat toch schadelijke storingen veroorzaakt aan radio- of televisieontvangst, wat kan vastgesteld worden door het apparaat in en uit te schakelen, moet de gebruiker deze storing proberen te corrigeren door een of meer van de volgende maatregelen te nemen:

• Wijzig de richting van de ontvangstantenne of verplaats de antenne.
  • Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit het apparaat aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de leverancier of een ervaren radio/Tv-technicus voor hulp.

WAARSCHUWING: Elke niet-toegelaten wijziging aan deze apparatuur kan resulteren in het herroepen van de machtiging het apparaat te bedienen en het annuleren van de productgarantie.

WEEE

Informatie van toepassing op gebruikers in landen van de Europese Unie

Dit symbool op het product of op de verpakking geeft aan dat aan het eind van het gebruiksleven dit product van het gewone huisafval moet worden gescheiden. U dient zich van uw eigen verantwoordelijkheid bewust te zijn dat elektronisch afval in speciale verwerkingcentra moet worden verwerkt om zo de natuurlijke bronnen te kunnen sparen. In ieder land in de Europese Unie dienen gescheiden inzamelingssystemen aanwezig te zijn om afgedankte elektronica en elektronische apparatuur apart in te kunnen zamelen en te verwerken. Voor informatie over de dichtstbijzijnde inzameling van afgedankte elektronica en elektronische apparatuur neemt u contact op met uw gemeente of met de leverancier waar u het product heeft aangeschaft.
