GEBRUIKSAANWIJZING Vision 3 26 3820 GRUNDIG
5 Antenne en netkabel aansluiten
6 Batterijen in de afstandsbediening plaatsen
7 IN EEN OOGOPSLAG
7 De aansluitingen van het televisietoeste
8 De bedieningselementen van het televisietoestel
9 De afstandsbediening
11 INSTELLINGEN
11 Televisiezenders instellen - automatisch
11 Zenderindeling wijzigen
13 Beeldinstellingen
13 Geluidsinstellingen
15 TELEVISIEMODUS
15 Basisfuncties
16 Zapfunctie
16 Zoomfunctie

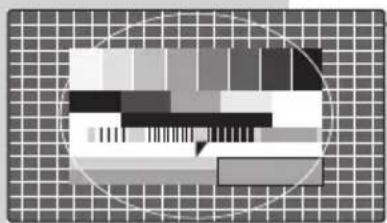

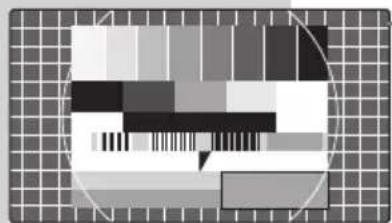

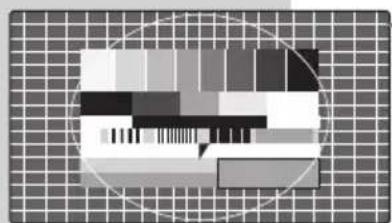

17 Beeldformaat omschakelen
18 TELETEKST-MODE
18 FLOF-tekst en normale tekstmodus
18 Verdere functies
20 COMFORTFUNCTIES
20 Comfortfuncties met het menu »Eigenschappen«

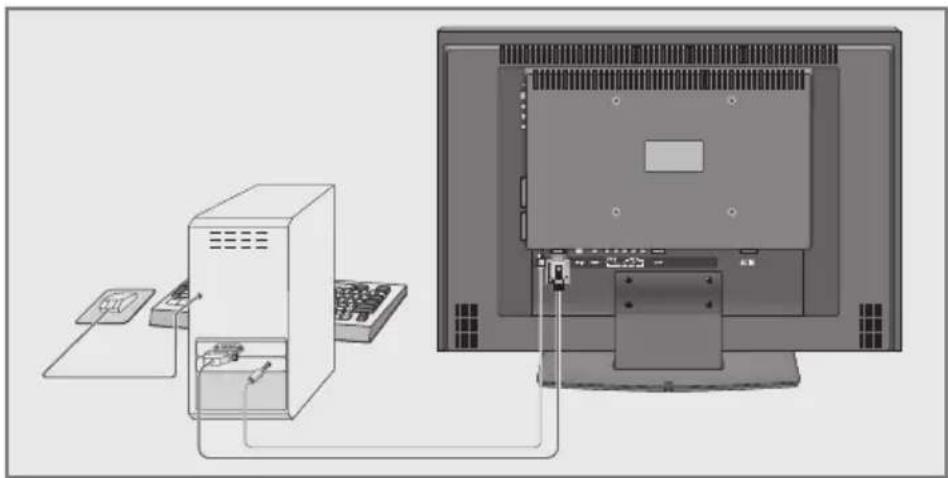

27 PC aansluiten

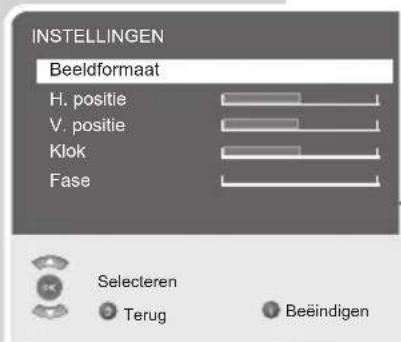

27 Instellingen voor de pc
28 SPECIALE INSTELLINGEN

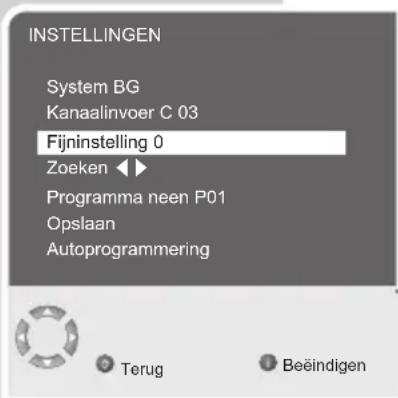

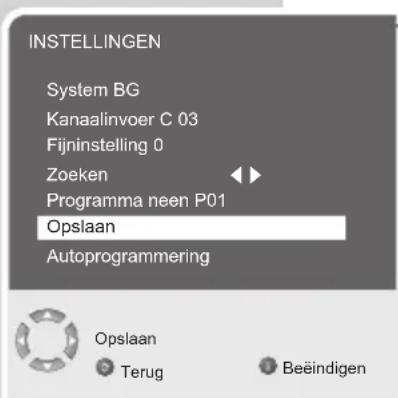

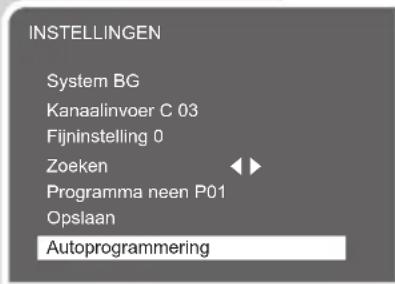

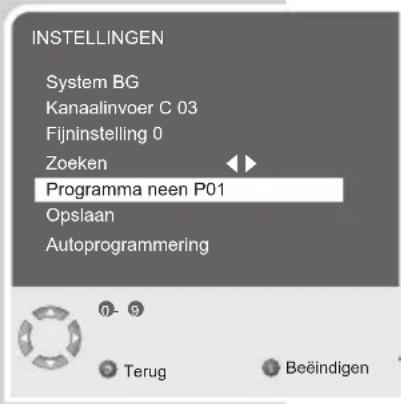

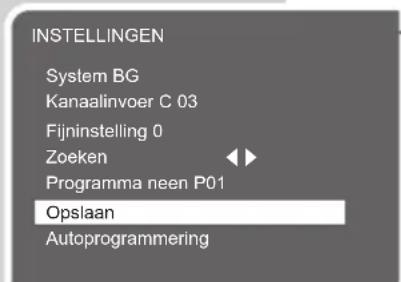

28 Zenders instellen
31 INFORMATIE
31 Technische gegevens
31 Servicevoorschriften voor de speciaalzaak
31 Milieutip
32 Storingen zelf verhelpen

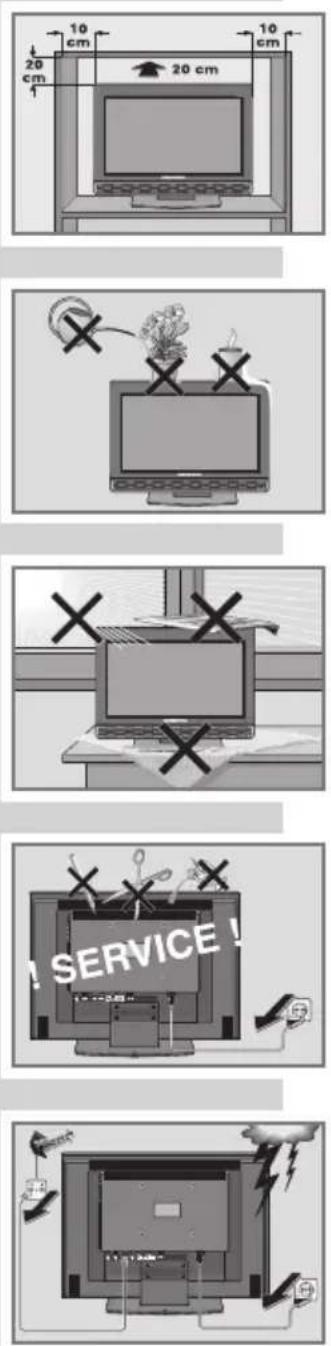

INSTALLATIE EN VEILIGHEID
Het is belangrijk dat u bij het installeren van het televisietoestel de volgende aanwijzingen in acht neemt:
Dit televisietoestel is bestemd voor het ontvangen en weergeven van beeld- en geluidssignalen.
Elk ander gebruik is uitdrukkelijk verboden.
De ideale kijkafstand bedraagt 5 keer de beeldschermdiagonaal. Licht op het beeldscherm vermindert de beeldkwaliteit.
Gelieve voor voldoende ventilatie voor voldoende grote afstanden in de kastwand te zorgen.
Het televisietoestel is bestemd voor gebruik in droge ruimtes. Als u het toestel toch buiten wilt gebruiken, moet u er in ieder geval voor zorgen dat het toestel beschut is tegen vocht (regen, waterdruppels). Stel het televisietoestel in geen geval bloot aan vochtigheid.
Zet geen met vloeistof gevulde voorwerpen (vazen of iets dergelijks) op het televisietoestel. Deze kunnen omvallen en de vloeistof kan voor gevaarlijke situaties wat betreft de elektriciteit zorgen.
Zet het televisietoestel op een vlakke en harde ondergrond. Leg geen voorwerpen (bijvoorbeeld kranten) op het televisietoestel en geen kleedjes of iets dergelijks onder het televisietoestel.
Zet het televisietoestel niet vlakbij de verwarming of in de volle zon. Dit kan de koeling verstoren.
Warmteophopingen zijn gevaarlijk en verminderen de levensduur van het toestel. Voor de veiligheid moet u geregeld de afzettingen in het toestel door een vakman laten verwijderen.
Maak het televisietoestel in geen geval open. Voor schade die door ondeskundige ingrepen ontstaat, verliest u elke aanspraak op garantie.
Zorg ervoor dat de netkabel of (indien voorhanden) de adapter niet beschadigd worden.
Het televisietoestel mag enkel met de bijgeleverde netkabel/adapter gebruikt worden.
Onweer vormt een bedreiging voor alle elektrische apparatuur. Ook als het televisietoestel uitgeschakeld is, kunnen door blikseminslag in het stroomnet en/of de antenneleiding beschadigingen optreden. Trek daarom altijd de net- en de antennestekker uit het stopcontact als het onweert.
Reinig het beeldscherm enkel met een vochtige, zachte doek. Gebruik enkel helder water.
Aanwijzing:
Sluit geen apparatuur aan als uw toestel is ingeschakeld. Schakel voor het aansluiten ook de andere toestellen uit! Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen en de antenne aangesloten hebt!
Zorg ervoor dat de netstekker vrij toegankelijk is!
INSTALLATIE EN VEILIGHEID
Houd bij het installeren van de radio rekening met het oppervlak van meubels. Deze oppervlakken hebben de meest uiteenlopende soorten lak- en kunststoflagen. Ze bevatten meestal chemische toevoegingsmiddelen die onder andere het materiaal van de toestelvoeten kunnen aantasten. Daardoor kunnen er resten achterblijven op het meubel, die slechts moeilijk of helemaal niet meer verwijderd kunnen worden.
Het beeldscherm van uw LCD-televisietoestel is conform de hoogste kwaliteitseisen en werd op pixelfouten gecontroleerd.
Om technologische redenen valt het, ondanks uiterste zorg bij de productie, niet 100 % uit te sluiten dat sommige beeldpunten defecten vertonen.
Dergelijke pixelfouten kunnen, als ze binnen de gespecificeerde grenzen van de DIN-norm liggen, niet als toesteldefect in de zin van de garantie beschouwd worden.
Voorzichtig:
Als u voor uw televisietoestel een wandhouder gebruikt, neem dan absoluut de montagehandleiding van deze wandhouder in acht of laat de montage door uw vakhandelaar uitvoeren.
Gelieve er bij de aankoop van de wandhouder op te letten dat alle aan het televisietoestel voorhanden bevestigingspunten in de wandhouder voorhanden zijn en bij de montage gebruikt worden.

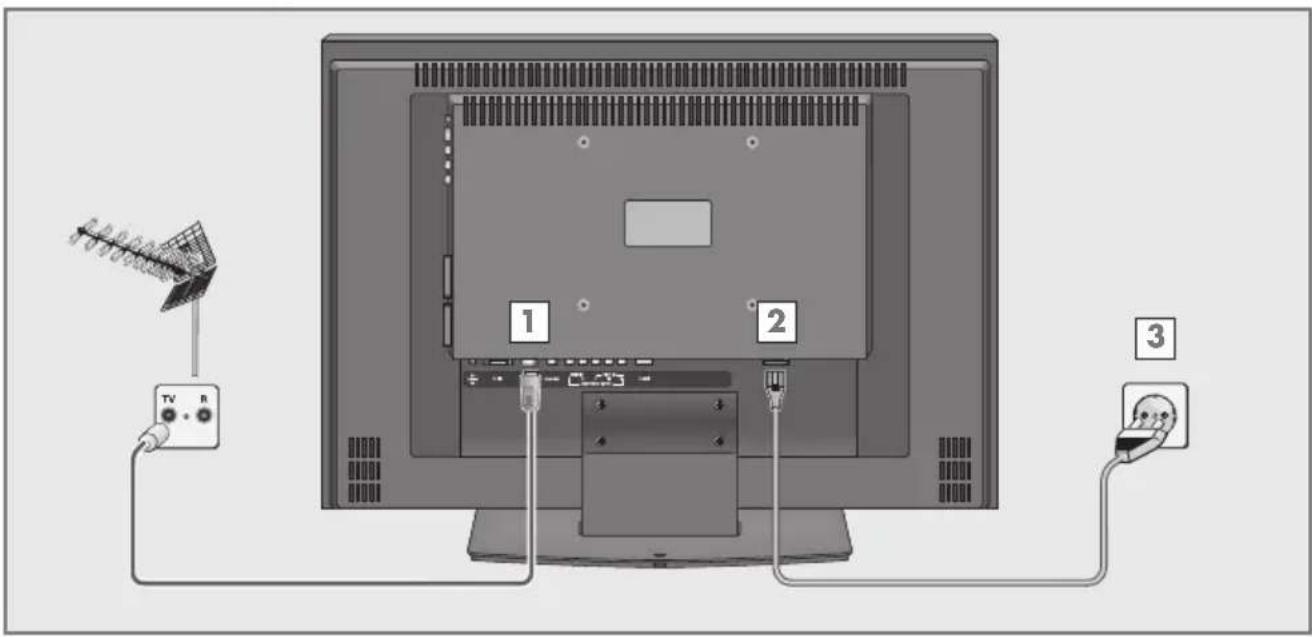

Antenne en netkabel aansluiten
1 Steek de antennekabel van de huisantenne in de antenne-aansluiting »ANT-IN« van het televisietoestel.
2 Steek het meegeleverde netsnoer in de aansluiting »AC IN« van het televisietoestel.
3 Steek de stekker van het netsnoer in het stopcontact.
Aanwijzing:
Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen en de antenne aangesloten hebt!
Sluit het televisietoestel alleen met het bijgeleverde netsnoer op een geschikt geaard veiligheidsstopcontact aan.
Gebruik geen adapterstekkers of verlengsnoeren die niet aan de geldende veiligheidsnormen voldoen en voer ook geen ingrepen aan het netsnoer uit.

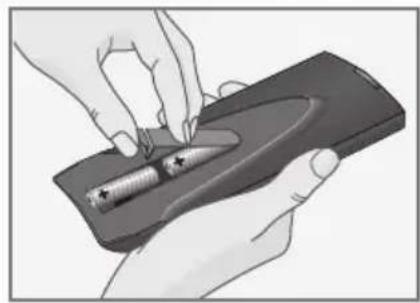

Batterijen in de afstandsbediening plaatsen
1 Voor het openen van het batterijvak moet het klepje eraf worden gehaald.
2 Batterijen plaatsen (type mignon, b.v. UM-3 of AA, 2 x 1,5 V). Hierbij op de polen letten (in de bodem van het batterij vakje gemarkeerd).
3 Batterijvak sluiten.
Aanwijzing:
Als het televisietoestel niet meer goed op de afstands bediening reageert, kunnen de batterijen leeg zijn. Lege batterijen moet u onmiddellijk verwijderen.
Voor schade die ontstaat door lekke batterijen, stelt GRUNDIG zich niet aansprakelijk.
Milieutip
Indien bij het door u in gebruik genomen apparaat batterijen of batterijpacks zijn geleverd, geldt het volgende:
Om te voorkomen dat er mogelijk schadelijke stoffen in het milieu terechtkomen, dienen batterijen en batterij packs, na het beëindigen van de levens cyclus niet te worden weggegooid, maar te worden ingeleverd als klein chemisch afval.
Wanneer batterijen leeg zijn, moet u ze niet weggooien maar inleveren als KCA.
IN EEN OOGOPSLAG

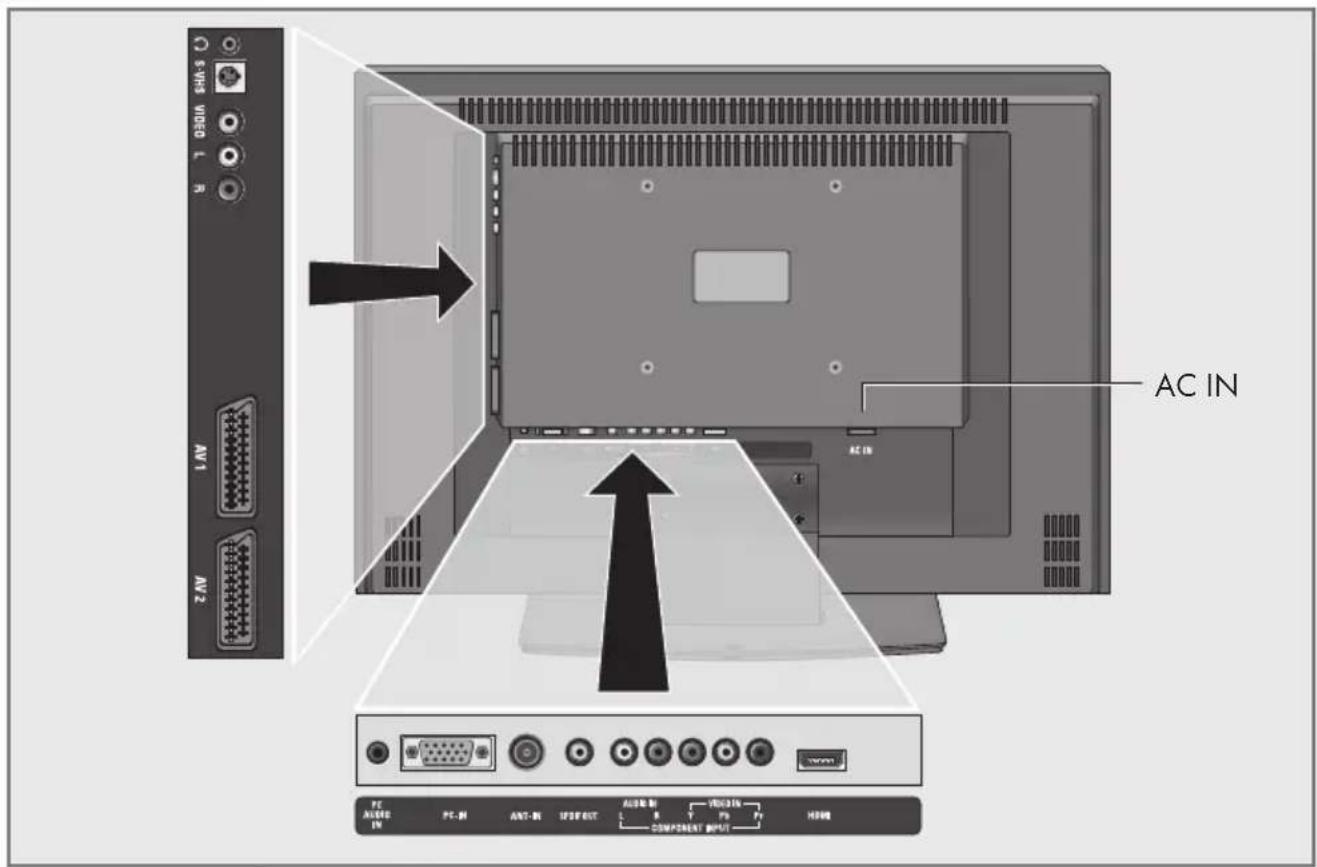

De aansluitingen van het televisietoeste
ΩAansluiting hoofdtelefoon (3,5 mm ø klink).
S-VHS Beeldsignaalingang voor S-video-camcorder.
VIDEO Beeldsignaalingang voor camcorder.
L R Geluidssignaalingang voor camcorder.
AV1 Euro/AV-bus (FBAS-signaal, RGB-signaal).
AV2 Euro/AV-bus (FBAS-signaal).
PC AUDIO IN Geluidssignaalingang voor pc.
PC-IN VGA-bus, beeldsignaalingang voor pc.
ANT-IN Antennebus.

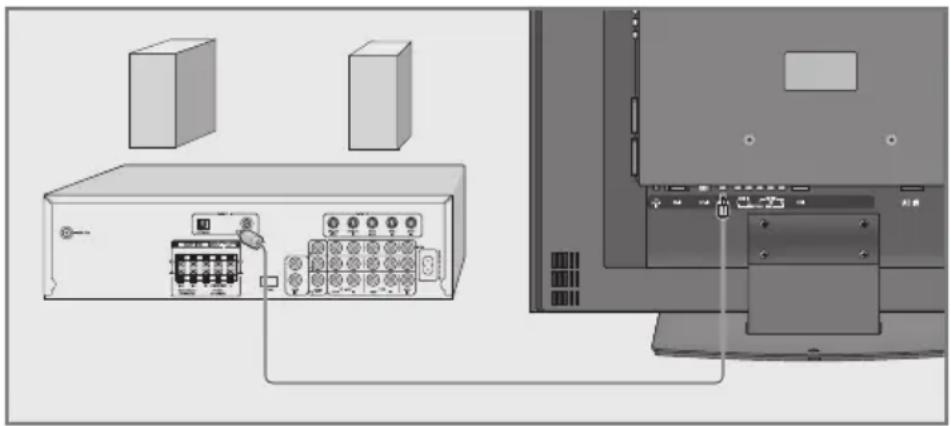

SPDIF OUT Geluiduitgangsbus (coaxiaal) voor PCM-signalen; voor het aansluiten van een digitale meerkanaal-audio-/videoversterker of een AV-receiver.
COMPONENT
INPUT
AUDIO IN L R Geluidssignaalingang (YUV-signaal).
VIDEO IN Y Pb Pr Beeldsignaalingang (YUV-signaal).
HDMI HDMI-bus, geluids-/beeldsignaal ingang (HDMI).
AC IN Bus voor het netsnoer.
IN EEN OOGOPSLAG

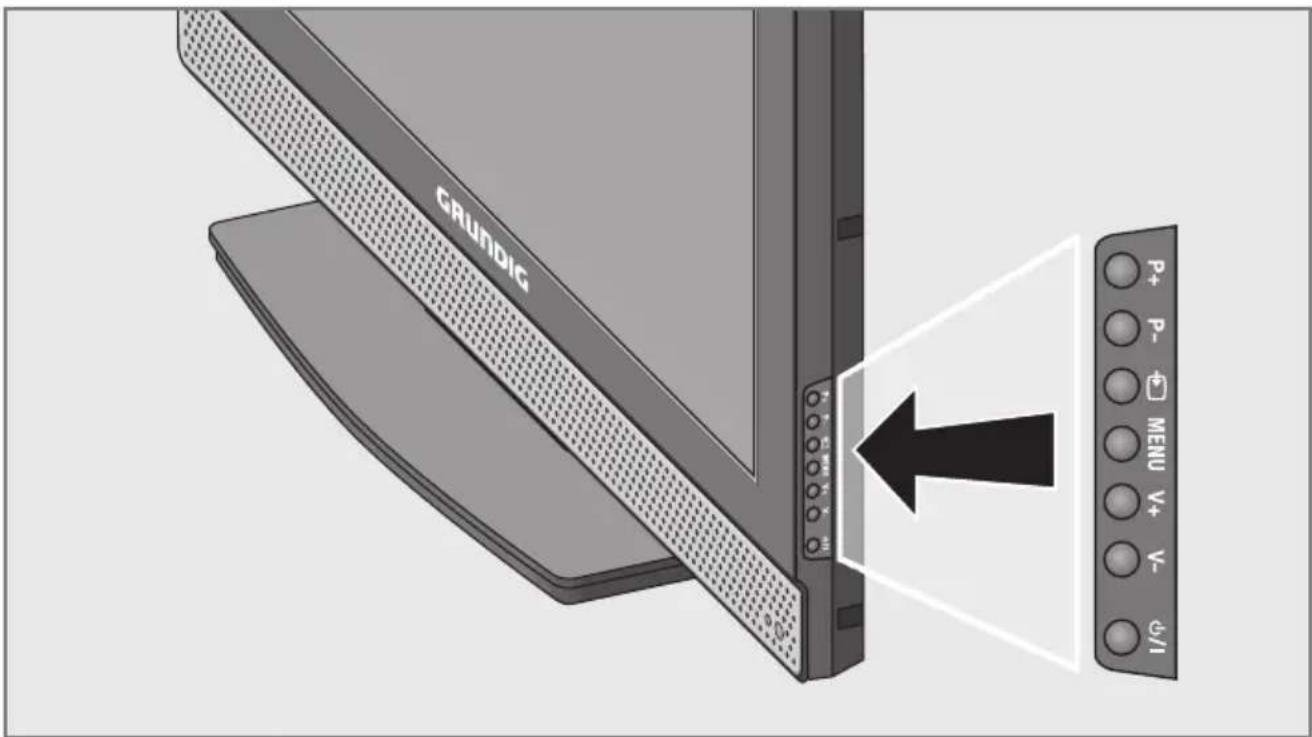

De bedieningselementen van het televisietoestel
Schakelt het televisietoestel en in opnieuw in
stand-by.
Alleen door de stekker uit te trekken wordt het televisietoestel van het stroomnet gescheiden.
V- V + Verandert het volume;
kiest de functie in het menu.
MENU Roept het menu »INFO« op;
menuregel met »P+« of »P-« selecteren;
functie met »V+« of »V-« activeren;
functie met »V+« of »V-« instellen;
menu met »MENU« uitschakelen.
Roept de voorkeuze voor AV-zenderplaatsen op.
Selectie in het menu met »P+« of »P-«,
bevestigen met »V+« of »V-«.
P-P + Schakelt het televisietoestel vanuit stand-by in;
stapsgewijze zenderkeuze;
kiest de functie in het menu.
IN EEN OOGOPSLAG

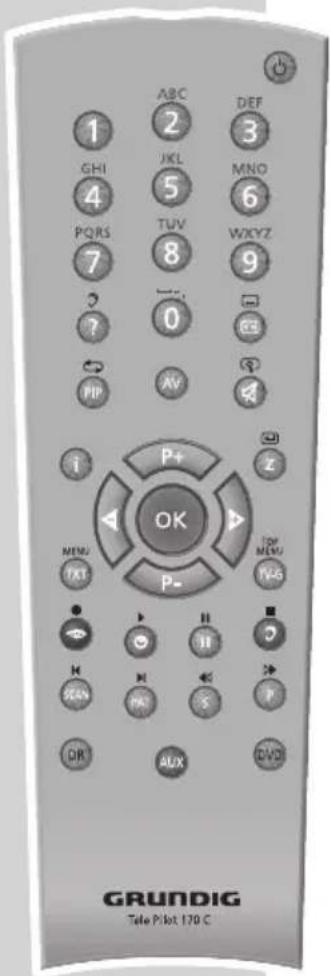

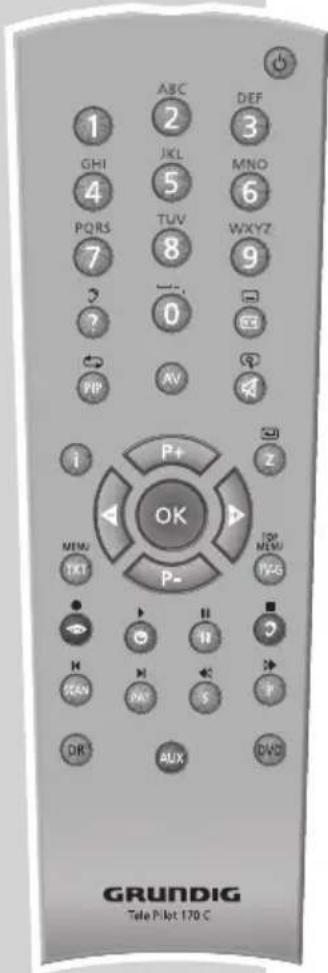

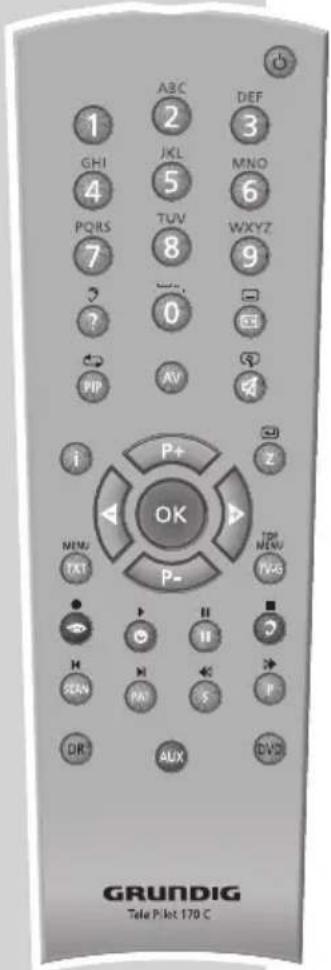

De afstandsbediening
Schakelt het televisietoestel uit (stand-by).
1...0 Schakelt het televisietoestel vanuit stand-by in; kiest direct zenders.
?Geeft nummer en naam van de zender weer; antwoordvrijgave in de teletekstmodus.
Schakelt het beeldformaat om; schakelt op dubbele tekengrootte in de teletekst- modus.
PIP Toets zonder functie.
AV Roept de preselecie voor AV-zenderplaatsen op. Selectie daarna met P+ of P-.
Geluid aan/uit (geluid uitschakelen).
i Roept het menu »INFO« op.
Z Zapfunctie; paginastop in de teletekstmodus.
P+, P- Schakelt het televisietoestel vanuit stand-by in; kiest stapsgewijs zenders; beweegt de cursor naar boven/beneden.
Wijzigt het volume; beweegt de cursor naar links/rechts.
OK Roept de zenderindeling op; activeert verschillende functies.
TXT Schakelt tussen teletekst- en TV-mode om.
TV-G Toets zonder functie.
Kiest verschillende beeldinstellingen; kiest een pagina in de teletekstmodus.
Geeft de tijd weer; kiest een pagina in de teletekstmodus.
Stilstaand beeld; kiest een pagina in de teletekstmodus.
Kiest verschillende geluidsinstellingen; kiest een pagina in de teletekstmodus.
IN EEN OOGOPSLAG
SCAN Vergroot het beeld.
PAT Kiest de functie Split Screen.
S Kiest subpagina's in de teletekstmodus.
P Actualiseert een pagina in de teletekstmodus.
DR, DVD Schakelt op de bediening van een GRUNDIG
digitale receiver, GRUNDIG digitale receiver met harde schijf (PDR), GRUNDIG dvd-speler of GRUNDIG dvd-recorder.
De betreffende toets (»DR«, »DVD«) ingedrukt houden. Daarna op de gewenste knop drukken.
Aanwijzing:
De knop »DR« is voor de bediening van een GRUNDIG digitale receiver (afstandsbedienings- toets 1) voorgeprogrammeerd.
De knop »DVD« is voor de bediening van een GRUNDIG dvd-speler voorgeprogrammeerd.
De voorprogrammering kunt u veranderen, zie knop »AUX«.
Welke functies u kunt uitvoeren, hangt af van de uitrusting van het toestel.
Probeer het gewoon uit.
AUX Afstandsbediening voor de bediening van externe toestellen programmeren.
»AUX« indrukken en ingedrukt houden en tegelijk de drie cijfertoetsen van de betreffende code indrukken:
»1«, »2«, »3« voor GRUNDIG dvd-speler.
»4«, »5«, »6« voor GRUNDIG dvd-recorder.
»1«, »4«, »7« voor GRUNDIG digitale receiver (afstandsbedieningsniveau 1).
»2«, »5«, »8« voor GRUNDIG digitale receiver (afstandsbedieningsniveau 2).
»3«, »6«, »9« voor GRUNDIG digitale receiver met harde schijf (PDR).
Televisiezenders instellen – automatisch
Het televisietoestel is met een automatische zenderzoekloop uit - gerust.
Start de zoekloop en daarna kunt u de zenders in de door u gewenste volgorde sorteren.
Er staan 99 zenderplaatsen voor televisiezenders ter beschikking, waaraan willekeurig televisiezenders van de antenne of van de kabelaansluiting kunnen worden toegewezen.
1 Televisietoestel met »∅«, »1...0« of »P+« of »P-« vanuit stand-by inschakelen. - Na de eerste ingebruikneming wordt het menu »MENU LANGUAGE« (Menutaal) weergegeven.
Help:
Als op het beeldscherm het »MENU LANGUAGE« (Menutaal) niet verschijnt, de instelling zoals beschreven in het hoofdstuk "Alle zenders opnieuw in stellen" op pagina 30, uitvoeren.
2 Taal met » ◀« of »+« kiezen en met »OK« beves tigen.

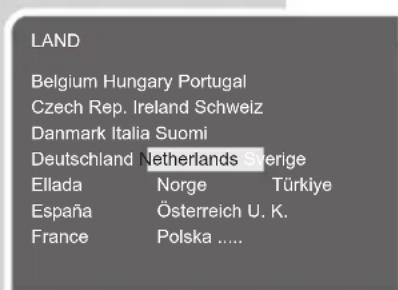

- Het menu »LAND« verschijnt.
3 Land met »P+«, »P-«, »◀« of »▶« kiezen en met »OK« bevestigen.
- De zoekloop begint en kan, afhankelijk van het aantal te ontvangen zenders, enkele minuten duren.
- Na het zoeken schakelt het televisietoestel naar zender - plaats 1, het menu »ZENDERTABEL« verschijnt.
Zenderindeling wijzigen
Werden bij het instellen van de televisiezenders met het auto matische zenderzoeken zenders meerdere keren opgeslagen, dan kunt u die wissen. U kunt ook zenders op een andere zenderplaats opslaan, een zendernaam wijzigen of opnieuw invoeren alsook zenderplaatsen Overslaan.
Zenders wissen

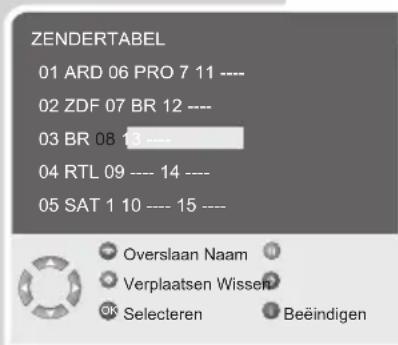

1 In het menu »ZENDERTABEL« de te wissen zender met »P+«, »P-«, »◀« of »▶« kiezen.
2 Zender met » ♂« (blauw) markeren.
3 Zender met » ♂« (blauw) wissen.
Aanwijzing:
Wilt u nog meer zenders wissen, herhaal dan de punten 1 en 3.
INSTELLINGEN
Zenders sorteren

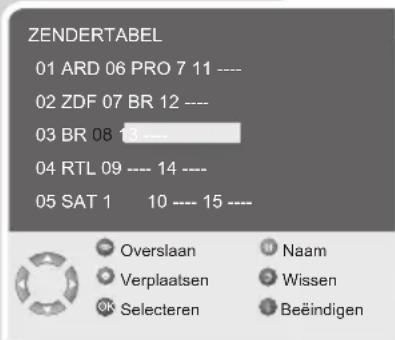

1 In het menu »ZENDERTABEL« de te wissen zender met »P+«, »P-«, »◀« of »▶« kiezen.
2 Zender met »©« (groen) markeren.
3 Nieuwe zenderplaats met »P+« of »P-« kiezen en met »∅« (groen) bevestigen.
- Alle volgende zenders worden een zenderplaats verschoven.
Aanwijzing:
Wilt u nog meer zenders sorteren, herhaal dan de punten 1 tot 3.
Zendernaam invoeren (max. 5 tekens)

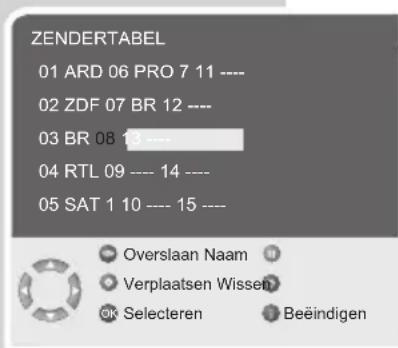

1 In het menu »ZENDERTABEL« de te wissen zender met »P+«, »P-«, »◀« of »▶« kiezen.
2 Zender met » « (geel) markeren.
3 Met »P+« of »P-« letters of cijfers kiezen, met »◀« of »▶« naar de volgende positie, daar de invoer herhalen.
4 Zendernaam met » « (geel) opslaan.
Aanwijzing:
Wilt u nog meer zender invoeren, herhaal dan de punten 1 tot en met 4.
Zenders Overslaan
U kunt zenders markeren die bij het kiezen met »P+« of »P-« overgeslagen moeten worden. Het kiezen met de cijfertoetsen blijft mogelijk.
1 In het menu »ZENDERTABEL« de te wissen zender met »P+«, »P-«, »◀« of »▶« kiezen.
2 Zender met » 🗑« (rood) markeren.
- De zender wordt in het rood weergegeven.
- De markering kan door het opnieuw indrukken van de rode toets gewist worden.
Instellingen beëindigen
1 Instellingen met »i« beeindigen.
Beeldinstellingen
Ontvangt het toestel tweekanaal-uitzendingen, b.v. een speelfilm in origineel geluid op geluidskanaal B (display: »Dual II«) en de gesynchroniseerde versie op geluidskanaal A (display: »Dual I«) - dan kunt u het door u gewenste geluidskanaal kiezen.
Ontvangt het toestel stereo- of Nicamuitzendingen, dan schakelt het automatisch op stereo-geluidsweergave (display: »Stereo«).
Bij slechte ontvangstkwaliteit van het stereogeluid kunt u het geluid op »Mono« schakelen.
1 Regel »Geluidstype« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.
Stereobreedte
Verbreedt bij stereo-uitzendingen het geluidsbeeld en verbetert het bij mono-uitzendingen.
De zenders zenden in verschillende volumes uit. De functie AVL (Automatic Volume Limiting) garandeert een gelijk volume als u van de ene zender op de andere overschakelt.

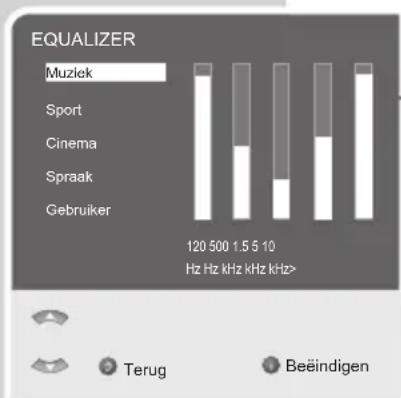

De equalizer biedt u vier voorgeprogrammeerde geluidsinstellingen (Muziek, Sport, Cinema en Spraak) en een (Gebruiker) die u zelf kunt bepalen.
1 Regel »EQUALIZER« met »P+« of »P-« kiezen en met »OK« bevestigen.
- Het menu »EQUALIZER« verschijnt.
2 Gewenste geluidsinstelling »gebruiker« met »P+« of »P-« kiezen en met »►« bevestigen.
- De frequentieband »120 Hz« is geactiveerd.
3 Met »P+« of »P-« de gewenste waarde instellen en met »◀« of »▶« de volgende frequentieband kiezen.
4 Instelling met » ♂« (blauw) opslaan.
Instellingen beeindigen
1 Instellingen met »i« beëindigen.
bar
EQUALIZER | Category | Value | |---|---| | Muziek | 120 | | Sport | 500 | | Cinema | 1.5 | | Spraak | 5 | | Gebruiker | 10 | | Terug | 10000 | | Beeindigen | 10000 |TELEVISIEMODUS
Basisfuncties
In-/uitschakelen
1 Televisietoestel met »∅«, »1...0« of »P+« of »P-« vanuit stand-by inschakelen.
2 Televisietoestel met »« in stand-by schakelen.
Zenderplaatsen kiezen
1 Zenderplaatsen met »1...0« direct kiezen.
2 Zenderplaatsen met »P+« of »P-« stapsgewijs kiezen.
3 Zendertabel met »OK« oproepen, gewenste televisiezender met »P+« of »P-« kiezen en zendertabel met »OK« uitschakelen.
AV-zenderplaatsen kiezen
1 Menu »SIGNAALBRON« met »AV« oproepen.
2 Gewenste AV-zenderplaats met »P+« of »P-« selecteren en met »OK« bevestigen.
3 Terug naar de televisiezender met »1...0« schakelen.
Volume veranderen
Geluid in-/uitschakelen
1 Geluid met » « uitschakelen (mutefunctie) en opnieuw inschakelen.
Tijd weergeven
1 Tijd met »◀« weergeven.
Informatie op het scherm weergeven
1 Informatie met »?« laten verschijnen. - De informatie verdwijnt na korte tijd automatisch.
Stilstaand beeld
Als u bepaalde scènes langere tijd wilt bekijken, dan kan het beeld van de momenteel lopende uitzending "bevroren" worden.
(Geen functie op AV-programmaplaats »HDMI«.)
1 » □□« (geel) indrukken.
2 Functie beëindigen, hiervoor » « (geel) opnieuw indrukken.
Beeldinstellingen
U kunt uit vier verschillende beeldinstellingen kiezen.
1 Met » 📷« de gewenste beeldinstelling »Gebruiker«, »Zacht«, »Natuurlijk« of »Helder« kiezen.
- De beeldinstelling »Gebruiker« kan veranderd worden, zie hoofdstuk "Beeldinstellingen" op pagina 13.
Geluidsinstellingen
U kunt uit zes verschillende geluidsinstellingen kiezen.
1 Met » ?« de gewenste geluidsinstelling »Gebruiker«, »Muziek«, »Sport«, »Cinema« of »Spraak« kiezen.
- De geluidsinstelling »Gebruiker« kan veranderd worden, zie hoofdstuk "Equalizer", op pagina 14.
Zapfunctie
Met deze functie kunt u uw televisieprogramma dat u aan het bekijken bent opslaan en naar andere televisieprogramma's overschakelen (zappen).
1 Met »1...0« of »P+« »P-« de zender kiezen dat in het zapgeheugen opgeslagen moet worden (b.v. zender 7, PRO7) en met »Z« opslaan.
- Op het beeldscherm verschijnt b.v. »z 7 PRO7«.
2 Met »1...0« of »P+« »P-« op een andere zender overschakelen.
3 Met »Z« kan telkens naar de opgeslagen zender (in het voorbeeld PRO7) en opnieuw naar de laatst bekeken zender teruggeschakeld (gezapt) worden.
4 Zapfunctie met »i« beëindigen.
- De weergave verdwijnt.
Zoomfunctie
Met deze functie kunt u het televisie- of pc-beeld vergroten.
1 Zoomfunctie activeren, hiervoor »SCAN« meermaals indrukken.
TELEVISIEMODUS
Beeldformaat omschakelen
Het televisietoestel schakelt automatisch over op het formaat 16:9 als aan de Euro-AV-bussen dit formaat herkend wordt.
1 Beeldformaat met » [icon]« selecteren, op het beeldscherm verschijnt het gekozen beeldformaat, bijvoorbeeld »16:9«. - U kunt uit de volgende beeldformaten kiezen:
Formaat »4:3«
De beeldweergave wordt in het formaat 4:3 getoond.
Formaat »AUTO«
Bij 16:9-uitzendingen wordt automatisch op het beeldformaat »16:9« overgeschakeld. Bij 4:3-uitzendingen wordt het beeld automatisch over het hele scherm gevuld.
Bij 4:3-uitzendingen en het formaat »14:9« of »14:9« verschijnt het beeld horizontaal verbreed. De beeldgeometrie wordt in horizontale richting lineair uitgebreid. Bij werkelijke 16:9-signaalbronnen (van een SET-TOP-Box aan de Euro-AV-bus) is het beeld volledig gevuld en de beeldgeometrie correct.
De modus letterbox is bijzonder geschikt voor uitzendingen in het formaat 16:9. De tot nog toe gebruikelijke zwarte stroken van boven en van onderen in het beeld worden overschreven, 4:3-beelden worden formaatvullend weergegeven. De uitgezonden beelden worden vergroot, daarbij gaat aan de boven- en onderkant wat beeld verloren. De beeldgeometrie blijft echter behouden.
Deze modus is geschikt voor bioscoopfilms met extreme breedte/hoogte-verhoudingen. Bij 4:3-uitzendingen en het formaat »Panorama« verschijnt het beeld horizontaal verbreed. De beeldgeometrie wordt in horizontale richting uitgebreid.
Formaat »SUBTITLE«
Als u de ondertitel, die aan de onderste beeldrand weergegeven wordt, niet herkent, kies dan »SUBTITLE«.
TELETEKST-MODE
FLOF-tekst en normale tekstmodus
1 Teletekst met »TXT« inschakelen.
2 Teletekstpagina met »1...0« direct of met »P+« resp. »P-« stapsgewijs selecteren (terug naar teletekstpagina 100 met »i«).
Aanwijzing:
Aan de onderkant van het beeldscherm ziet u een informatieregel die uit een rood, groen en van de zender afhankelijk geel en blauw tekenveld bestaat. Analoog hiermee beschikt de afstandsbediening over gekleurde knoppen.
3 Met » Ⓞ « (rood), » ^1 « (groen), » ^2 « (geel) of »?« (blauw) een teletekstpagina selecteren. Dit is afhankelijk van de opgave in de inforegel.
4 Teletekst met »TXT« uitschakelen.
Verdere functies
Wachttijd overbruggen
Terwijl een pagina wordt gezocht kunt u naar het televisie -programma schakelen.
1 Nummer van de teletekstpagina met »1...0« invoeren en daarna »P« indrukken.
- Zodra de pagina gevonden wordt, wordt het paginanummer weergegeven.
2 Naar de teletekstpagina met »P« omschakelen.
Tekenhoogte vergroten
Als u problemen hebt om de tekst op het beeldscherm te lezen, kunt u de tekenhoogte verdubbelen.
1 Tekenhoogte van een teletekstpagina vergroten, hiervoor » « meermaals indrukken.
Paginastop
Onder een meervoudige pagina kunnen meerdere subpagina's samengebracht zijn die door de omroep automatisch verdergebladerd worden.
1 Subpagina met »Z« stoppen.
2 Beëindig de functie met »Z«.
TELETEKST-MODE
Subpagina direct oproepen
Als de gekozen teletekstpagina meerdere pagina's bevat, wordt het nummer van de actuele subpagina alsook het totale aantal pagina's weergegeven.
1 Met »S« de functie subpagina's oproepen.
2 Met »1...0« subpagina invoeren.
3 Beëindig de functie met »S«.
Antwoordvrijgave
Bepaalde teletekstpagina's bevatten soms "verborgen antwoorden" of informatie. Die kunnen opgeroepen worden.
1 Informatie met »?« laten verschijnen.
2 Informatie met »?« uitschakelen.
Gedeeld beeldscherm (Split Screen)
Met deze functie ziet u links de televisiezender, rechts de teletekst - pagina.
1 Split Screen-functie activeren, hiervoor »PAT« indrukken.
- Televisiezender en teletekstpagina zijn naast elkaar te zien.
2 Split Screen-functie met »PAT« uitschakelen.
COMFORTFUNCTIES
Comfortfuncties met het menu »Eigenschappen«
1 »INFO« oproepen, hiervoor »i« indrukken.
2 Regel »EIGENSCHAPPEN« met »P+« of »P-« selecteren en met »OK« bevestigen.
Meer over de bediening kunt u in de volgende hoofdstukken lezen.
Aanwijzing:
Gebruikerstaal wijzigen
In het menu »TIMER« kan voor het televisietoestel een uit- en inschakeltijd ingevoerd worden. Het televisietoestel schakelt na afloop van de ingestelde tijd in stand-by of vanuit stand-by in. In de regel zendernummer kan de zender ingevoerd worden waarmee het televisietoestel wordt inschakeld.
1 Regel »Timer« met »P+« of »P-« selecteren en met »OK« bevestigen.
2 Gewenste regel »Klok«, »Timer Aan«, »Timer Uit« of »Programma neen« met »P+« of »P-« kiezen.
3 Tijd, inschakeltijd, uitschakeltijd of zendernummer met »1...0« invoeren.
Aanwijzing:
De in- of uitschakeltijd kunt u met »OK« wissen.
4 Instelling met »i« beëindigen.
COMFORTFUNCTIES
Kinderslot activeren
U kunt televisiezenders die niet geschikt zijn voor kinderen blokkeren.
1 Gewenste zender met »P+«, »P-« of »1...0« kiezen.
2 »INFO« oproepen, hiervoor »i« indrukken.
3 Regel »EIGENSCHAPPEN« met »P+« of »P-« selecteren en met »OK« bevestigen.
4 Regel »Kinderslot« met »P+« of »P-« kiezen en met »OK« bevestigen.
5 Kinderslot met » ◀« of »+ « activeren (Aan).
6 Beëindig de instelling met »i«.
- De gekozen zenderplaats is vergrendeld.
Kinderslot uitschakelen
Aan welke bus(sen) van het televisietoestel u uw externe toestellen aansluit, is afhankelijk van de bussen waarmee het externe toestel uitgerust is en welke signalen ter beschikking staan.
Houd er rekening mee dat bij vele externe toestellen de resolutie van het videosignaal aan de ingangsbussen van het televisietoestel aangepast moet worden (zie gebruiksaanwijzing van het externe toestel). Welke waarde u moet instellen, vindt u in de opgegeven richtwaarden in de hoofdstukken van de aansluitmogelijkheden.
Aanwijzing:
Sluit geen apparatuur aan als uw toestel is ingeschakeld. Schakel voor het aansluiten ook de andere toestellen uit! Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen aangesloten hebt!
Uw televisietoestel is voorbereid voor de weergave van televisie-signalen (HDTV-signalen) met hoge resolutie.
De signaalbronnen (HDTV-Set-Top-boxen of High Definition DVD-Player) kunt u aan de bus »HDMI« (digitaal HDTV-signaal) aansluiten.
Hierdoor is ervoor gezorgd dat u ook digitale HDTV-uitzendingen, die beschermd zijn tegen kopieren (HDCP High Bandwidth Digital Content Protection), zonder problemen kunt bekijken.
Dvd-speler, dvd-recorder, videorecorder of Set Top-Box aansluiten ...
... met digitaal audio-/video-signaal
Beeldsignaal: Video Digital; resolutie: standaard 576p; HDTV 720p, 1080i.
Geluidssignaal: Audio Digital (stereo, meerkanaal gecomprimeerd, ongecomprimeerd).
Zenderplaats »HDMI«.
1 Bus »HDMI« van het televisietoestel en de betreffende HDMI-bus van het externe toestel met een gewone HDMI-kabel verbinden (digitaal beeldsignaal en geluidssignaal).
... met analoog videosignaal (Progressiv)
Beeldsignaal: YUV; resolutie: standaard 576p; HDTV 720p, 1080i.
Geluidssignaal: Stereo, analoog.
Zenderplaats »YPBPR«.
1 Bussen »COMPONENT INPUT VIDEO IN Y Pb Pr« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (beeldsignaal).
2 Bussen »COMPONENT INPUT AUDIO IN L R« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (geluidssignaal).
... via de EURO-AV-bus
Beeldsignaal: FBAS/RGB (AV1), FBAS (AV2).
Geluidssignaal: Stereo, analoog.
Zenderplaats »AV1« of »AV2«.
1 Aansluiting »AV1« of »AV2« van het televisietoestel en de betreffende bus van het externe toestel met een EURO/AV-kabel verbinden.
... met S-video-signaal
Beeldsignaal: Y/C.
Geluidssignaal: Stereo, analoog.
Zenderplaats »S-VIDEO«.
1 Bus »S-VHS« van het televisietoestel en de betreffende bus van het externe toestel met S-videokabel verbinden (beeldsignaal).
2 Bussen »L R« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (geluidssignaal).
... met analoog TV-signaal
Beeldsignaal: FBAS.
Geluidssignaal: Stereo, analoog.
Zenderplaats »AV3«.
1 Cinchbus »VIDEO« van het televisietoestel en de betreffende bus van het externe toestel met cinchkabel verbinden (beeldsignaal).
2 Bussen »L R« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (geluidssignaal).
Gebruik met videorecorder, dvd-speler of Set Top-Box
1 De videorecorder, dvd-speler of Set Top-Box inschakelen en de gewenste functie kiezen.
2 »AV« indrukken, met »P+« of »P-« zenderplaats van het gewenste ingangssignaal (»AV1«, »AV2«, »AV3«, »S-VIDEO«, »HDMI« of »YPBPR«) kiezen en met »OK« bevestigen.
Hoofdtelefoon
Hoofdtelefoon aansluiten
1 Steek de stekker van de hoofdtelefoon (klink 3,5 mm ø) in de hoofdtelefoonaansluiting op de linkerkant van het toestel.
Geluidsinstellingen voor de hoofdtelefoon kiezen
1 »INFO« met »i« oproepen.
2 Regel »GELUID« met »P+« of »P-« kiezen en met »OK« bevestigen.
3 Regel »Hoofdtelefoon« met »P+« of »P-« kiezen.
4 Volume van de hoofdtelefoon met » ◀« of »+« instellen.
5 Beëindig de instelling met »i«.
Als het televisietoestel gecodeerde programma's van privé-aanbieders ontvangt, dan hebt u hiervoor een decoder nodig.

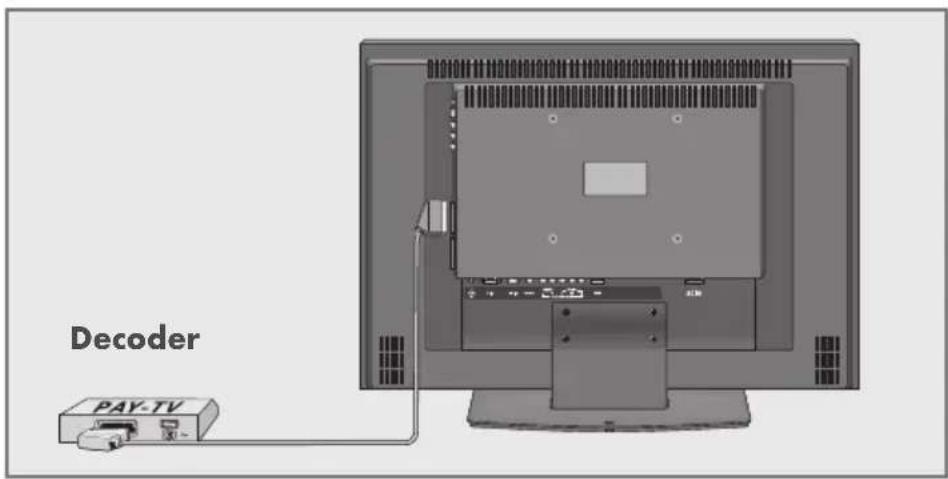

Decoder of satellietontvanger aansluiten
1 Aansluiting »AV1« van het televisietoestel en de aansluiting van de decoder met een EURO-AV-kabel verbinden.
Gebruik met een decoder of satellietontvanger
1 Decoder en televisietoestel inschakelen.
2 »AV« indrukken, met »P+« of »P-« de programmaplaats »AV1« kiezen en met »OK« bevestigen.
Camcorder aansluiten
1 De gele aansluiting »VIDEO« van het televisietoestel en de overeenstemmende aansluiting van de camerarecorder (VHS, Video 8) met een cinch-kabel verbinden (beeldsignaal);
of aansluiting »S-VHS« (beeldsignaal) van het televisietoestel en de aansluiting van de camerarecorder (S-VHS, Hi 8) met een S-Video-kabel verbinden.
2 Witte en rode aansluitingen » L R« van het televisietoestel en de overeenstemmende aansluitingen van de camerarecorder met een cinch-kabel verbinden (geluidsignaal).
Aanwijzing:
Aan de bussen »VIDEO« en »S-VHS« mag niet tegelijk een beeldsignaal voorhanden zijn. Dat zou tot beeldstoringen kunnen leiden.
Gebruik met een camcorder
1 De camcorder inschakelen, een cassette inschuiven en weer gave starten.
2 »AV« indrukken, met »P+« of »P-« de programmaplaats »AV3« of »S-VIDEO« kiezen en met »OK« bevestigen.
Hifi-installatie/AV-receiver
Hifi-installatie/AV-receiver aansluiten
1 Bus »SPDIF OUT« van het televisietoestel en de betreffende bus van de AV-receiver met cinchkabel verbinden (digital geluid-signaal).
GEBRUIK ALS PC-MONITOR
PC aansluiten
1 Bus »PC-IN« van het televisietoestel en de betreffende bus van de pc met een vga-kabel verbinden.
2 Bus »PC AUDIO IN« van het televisietoestel en de betreffende bus van de pc met cinchkabel verbinden (geluidssignaal).
Aanwijzing:
Pas a.u.b. uw pc aan de monitor aan (beeldschermresolutie bijv. 1280 x 768, beeldfrequentie bijv. 60 Hz).
Programmaplaats voor de pc kiezen
1 »AV« indrukken, met »P+« of »P-« de programmaplaats »PC« of »PC« kiezen en met »OK« bevestigen.
Instellingen voor de pc
1 Menu »INFO« met »i« oproepen.
- Het menu »INFO« verschijnt.
2 Regel »INSTELLINGEN« met »P+« of »P-« selecteren en met »OK« bevestigen.
3 Gewenste functie/instelling met »P+« of »P-« selecteren en met «« of »» de instelling uitvoeren.
- De mogelijkheden:
»Beeldformaat« Voor de automatisch aanpassing aan de pc;
»H. positie« Horizontale beeldpositie instellen;
»V. positie« Verticale beeldpositie instellen;
Deze instelling is alleen dan nodig, wanneer er een nieuwe zender bijkomt en u uw speciale volgorde van de zenderplaatsen wilt behouden. De zender kan direct of via een zoekloop ingesteld worden.
Zenders met de automatische zoekloop instellen
1 »INFO« met »i« oproepen.
- Het »INFO« verschijnt.
2 Regel »INSTELLINGEN« met »P+« of »P-« kiezen en met »OK« bevestigen.
- Het menu »INSTELLINGEN« verschijnt.
3 Regel »Programma neen« met »P+« of »P-« kiezen en met »◀« of »▶« de gewenste zenderplaats instellen.
4 Regel »Zoeken« met »P+« of »P-« kiezen en met »◀« of »▶« de zoekloop starten.
- Wordt een voldoende sterk zendsignaal ontvangen, dan wordt de zoekloop onderbroken en het beeld verschijnt. De zoekloop zo vaak starten tot de gewenste zender op het beeldscherm verschijnt.
Het actuele systeem wordt automatisch in de regel »System« weergegeven. Zijn kleur en/of geluid niet in orde, kies dan de regel »System« met »P+« of »P-«. Met »◀« of »▶« de nodige instelling kiezen.
5 Regel »Opslaan« met »P+« of »P-« kiezen en met »◀« of »▶« bevestigen.
- De melding »Opgeslagen« verschijnt.
Wilt u nog meer zenders instellen, herhaal dan de punten 3 tot en met 5.
6 Beëindig de instelling met »i«.
Aanwijzing:
Aanwijzing:
SPECIALE INSTELLINGEN
Zenders fijn afstemmen
Het televisietoestel stemt automatisch op de best mogelijke ontvangst af. In regio's met slechtere ontvangst kan het nodig zijn om een manuele fijnafstemming uit te voeren.
Zenders door het invoeren van kanaalgetallen instellen
Het actuele systeem wordt automatisch in de regel »System« weergegeven. Zijn kleur en/of geluid niet in orde, kies dan de regel »System« met »P+« of »P-«. Met »◀« of »▶« de nodige instelling kiezen.
7 Regel »Opslaan« met »P+« of »P-« kiezen en met »◀« of »▶« bevestigen.
Aanwijzing:
Wilt u nog meer zenders instellen, herhaal dan de punten 3 tot en met 7.
8 Beëindig de instelling met »i«.
SPECIALE INSTELLINGEN
Alle zenders opnieuw instellen
Alle zenders kunnen (bijv. bij verhuizing naar een andere plaats) opnieuw worden ingesteld.
1 Televisiezender met »P+«, »P-« of »1...0« kiezen vanaf waar de nieuwe televisiezenders in de zendertabel overgenomen moeten worden, bijv. 1.
2 »INFO« met »i« oproepen.
3 Regel »INSTELLINGEN« met »P+« of »P-« kiezen en met »OK« bevestigen.
4 Regel »Autoprogrammering« met »P+« of »P-« kiezen en met »OK« bevestigen.
- Het menu »LAND« verschijnt.
5 Land met »P+«, »P-«, »◀« of »▶« kiezen.
6 Zoekloop met »OK« starten.
- De zoekloop begint en kan, afhankelijk van het aantal te ontvangen zenders, enkele minuten duren.
Aanwijzing:
Met »i« kan de zoekloop afgebroken worden.
Technische gegevens
Werkspanning: 230 V, 50 Hz
Opgenomen vermogen: bij gebruik 120 W (Vision 26)
bij gebruik 145 W (Vision 32)
bij gebruik 180 W (Vision 37)
in stand-by ca. 2 W
Uitgangsvermogen: 2 x 14 watt muziek,
2 x 7 watt sinus (Vision 26)
2 x 20 watt muziek,
2 x 10 watt sinus
(Vision 32, Vision 37)
Ontvangstbereiken: C01 ... C80,
speciale kanalen S01 ... S41
Zenderplaatsen: 99 en 7 AV
Beeldschermgrootte: 66 cm/26" (Vision 26)
81 cm/32" (Vision 32)
94 cm/37" (Vision 37)
Max. resolutie: WXGA 1366 x 768
Servicevoorschriften voor de speciaalzaak
Het toestel mag slechts met de bijgeleverde voedingseenheid worden gebruikt.
Het product voldoet aan de vereisten van de volgende EU-richt - lijnen:
2006/95/EG Richtlijn betreffende elektrische bedrijfsmiddelen voor het gebruik binnen bepaalde spanningsgrenzen. 2004/108/EG Richtlijn over de elektromagnetische compatibiliteit.
Het toestel voldoet aan de normen: EN 60065, EN 55013, EN 55020, EN 55022, EN 55024.
Milieutip
Dit product werd van hoogwaardige materialen en delen gemaakt die gerecycleerd kunnen worden.
Het product mag daarom op het einde van zijn levensduur niet met het gewone huisvuil meegegeven worden, maar moet op een verzamelpunt voor het recycleren van elektrische en elektronische toestellen afgegeven worden. Het hiernaast afgebeelde symbool aan het product, in de gebruiksaanwijzing of op de verpakking wijst hierop.
Gelieve u over de plaatselijke verzamelpunten bij uw gemeentebestuur te informeren.
Door het laten recycleren van oude toestellen levert u een belangrijke bijdrage voor de bescherming van ons milieu.
Storingen zelf verhelpen
Als de volgende maatregelen niet tot een bevredigend resultaat leiden, neemt u dan contact op met een bevoegde GRUNDIG-dealer! Houd er rekening mee dat storingen ook door externe apparatuur, zoals videorecorders en satellietontvangers kunnen worden veroorzaakt.
| Storing | Mogelijke oorzaak | Oplossing |
| Beeld helder (ruisen), maar geen zender zichtbaar | Antennekabel | Antennekabel aangesloten? |
| Geen zender geprogrammeerd | Programmazoekloop starten | |
| Beeld contrastarm | Beeldinstellingen versteld | Helderheids-, contrast-, resp. kleurinstelling wijzigen |
| Probleem ligt bij de zender | Met andere zender testen | |
| Beeld en/of geluid verstoord | Storingen door andere toestellen | Positie van de toestellen ver-anderen |
| Echobeelden, reflectie | Zenderinstelling | Automatische of manuele zender-instelling/fijne instelling |
| Antenne | Antennekabel of -installatie laten controleren | |
| Geen kleur | Kleurintensiteit op minimum | Kleur bijstellen |
| TV-norminstelling (als in stel -mogelijk heid voorhanden is) | Juiste kleurennorm kiezen | |
| Probleem ligt bij de zender | Met andere zender testen | |
| Beeld maar geen geluid | Minimaal volume | Volume bijstellen/inschakelen |
| Geen of gestoorde teletekst | Probleem ligt bij de zender | Met andere zender testen |
| Zender (heeft geen teletekst) of antenne-installatie | Met een andere zender contro-leren, fijnafstelling, echobeel-den | |
| Zendersignaal te zwak | Antenne-installatie controleren | |
| Afstandsbediening werkt niet | Geen optische verbinding | Afstandsbediening op het tele-visietoestel richten |
| Batterijen van de afstandsbedie-ning | Batterijen controleren of vervan-gen | |
| Ongedefinieerde gebruiksto-estand | Televisietoestel met de nettoets ca. 2 min. uitschakelen | |
| Bij gebruik met pc beeld donker | Verkeerde instelling van de beeldschermresolutie en de beelfrequentie op de pc | Op de pc de instelling wijzigen (bijv. beeldschermresolutie 1280x768, beeld frequentie 60 Hz) |
WAARSCHUWING:
Dit is een A klasse product. In een huishoudelijke omgeving kan dit product radiostoringen veroorzaken. In dat geval moet de gebruiker de nodige maatregelen nemen.
