| Type product | Led-televisie |
| Schermdiagonaal | 94 cm (37 inch) |
| Resolutie | Full HD 1920 x 1080 pixels |
| Beeldverversingssnelheid | 100 Hz |
| Helderheid | 350 cd/m² |
| Contrastverhouding | 3000:1 (dynamisch) |
| Audio-uitgang | 2 x 10 W |
| Geluidsmodi | Standaard, Film, Muziek, Spraak |
| Connectiviteit | 3x HDMI, 1x USB, 1x SCART, 1x Composiet, 1x Hoofdtelefoon |
| Tunertype | DVB-T/C/S2 |
| Stroomverbruik (stand-by) | < 0,5 W |
| Stroomverbruik (ingeschakeld) | 65 W |
| Afmetingen (zonder voet) | 910 x 530 x 80 mm |
| Afmetingen (met voet) | 910 x 590 x 220 mm |
| Gewicht (zonder voet) | 8,5 kg |
| Gewicht (met voet) | 9,2 kg |
| VESA-montage | 200 x 200 mm |
| Beeldschermtechnologie | LED-backlight |
| Energielabel | A+ |
| Ondersteunde videoformaten | MPEG-2, MPEG-4, H.264, H.265 |
| Smart TV | Nee |
| Afstandsbediening | Ja, inclusief |
| Garantie | 2 jaar |
Veelgestelde vragen - Vision 3 37 3831 T GRUNDIG
Gebruikersvragen over Vision 3 37 3831 T GRUNDIG
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Televisie in PDF-formaat gratis! Vind uw handleiding Vision 3 37 3831 T - GRUNDIG en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Vision 3 37 3831 T van het merk GRUNDIG.
GEBRUIKSAANWIJZING Vision 3 37 3831 T GRUNDIG
6 Bijzonderheden van uw televisietoestel
6 Ontvangst van digitale zenders
6 Common Interface - wat is dat?
7 Antenne en netkabel aansluiten
8 Batterijen in de afstandsbediening plaatsen
9 IN EEN OOGOPSLAG
9 De aansluitingen van het televisietoeste
10 De bedieningselementen van het televisietoestel
11 De afstandsbediening
13 INSTELLINGEN
13 Televisiezenders zoeken
14 Zenderbezetting van de digitale zenders wijzigen

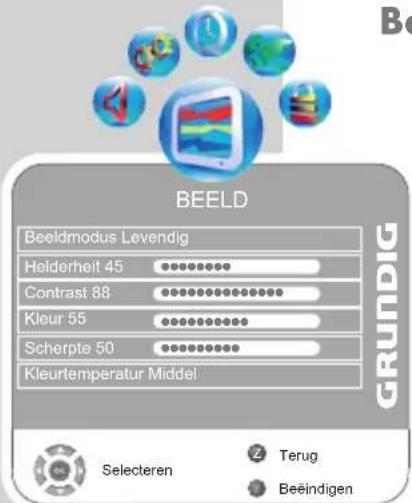

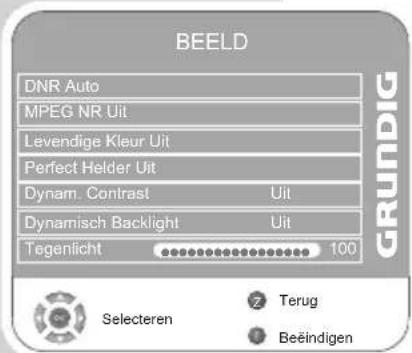

16 Beeldinstellingen

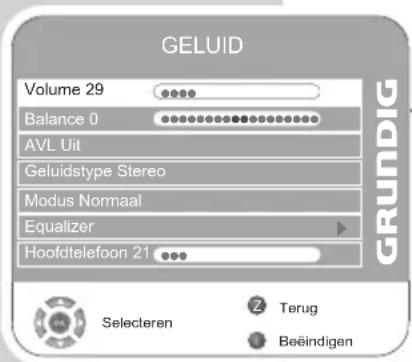

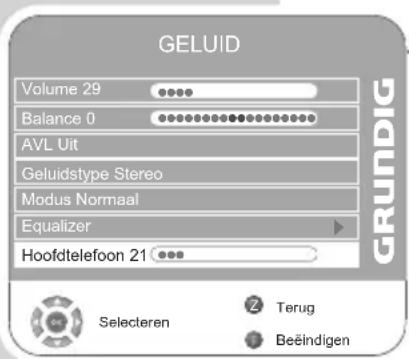

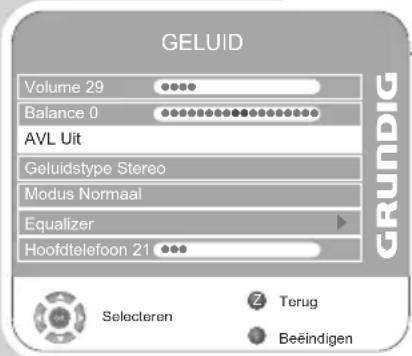

17 Geluidsinstellingen
19 TELEVISIEMODUS
19 Basisfuncties
20 Zoomfunctie
21 Zapfunctie
21 Elektronische programmagids (TV-guide)
22 Beeldformaat omschakelen
23 TELETEKST-MODE
23 FLOF-tekst en normale tekstmodus
23 Verdere functies
25 COMFORTFUNCTIES
25 Comfortfuncties

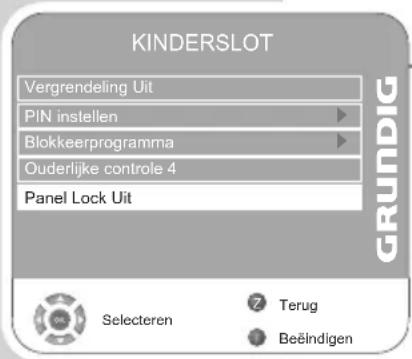

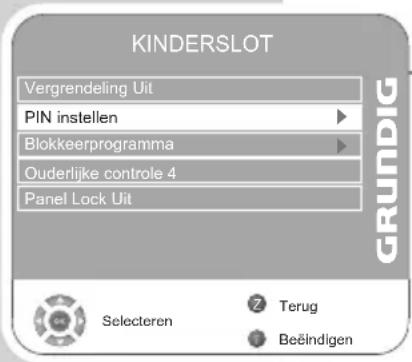

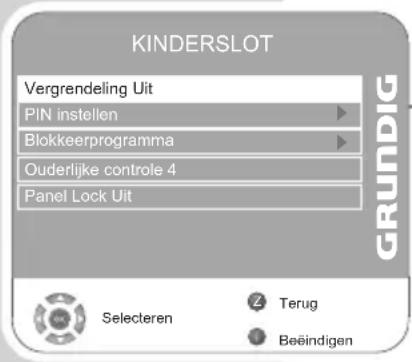

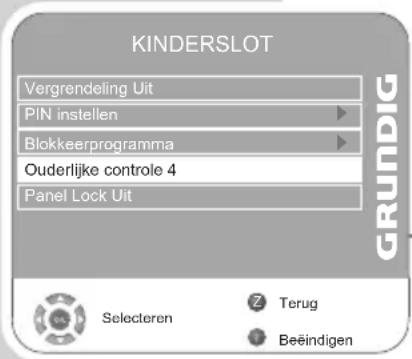

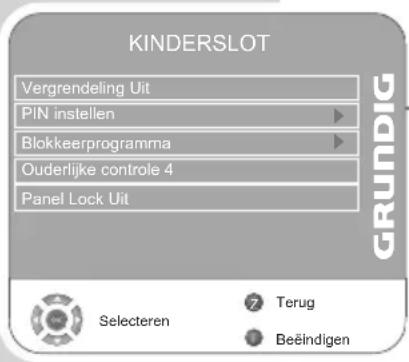

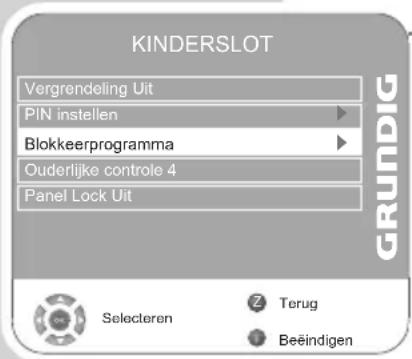

26 Kinderslot

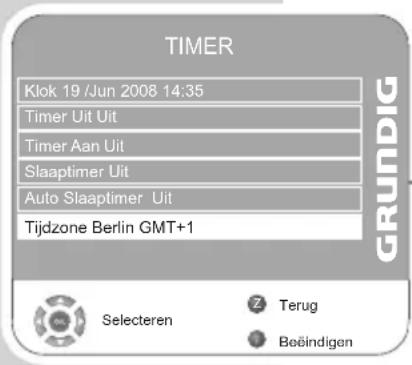

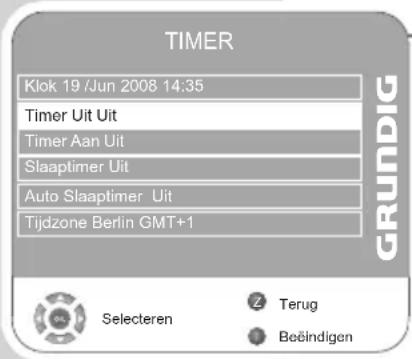

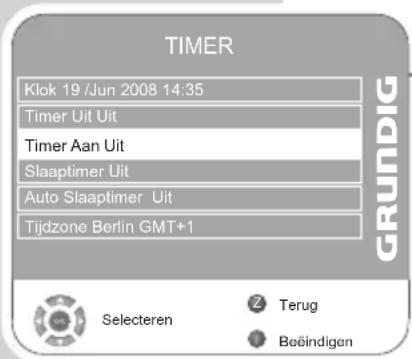

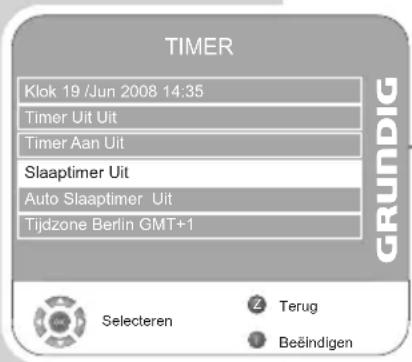

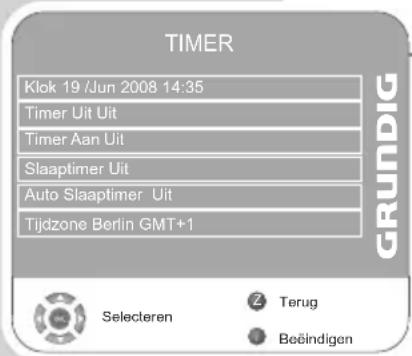

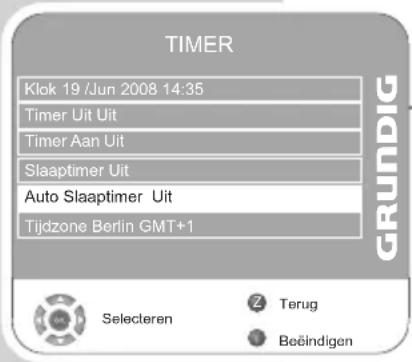

28 Timerfuncties

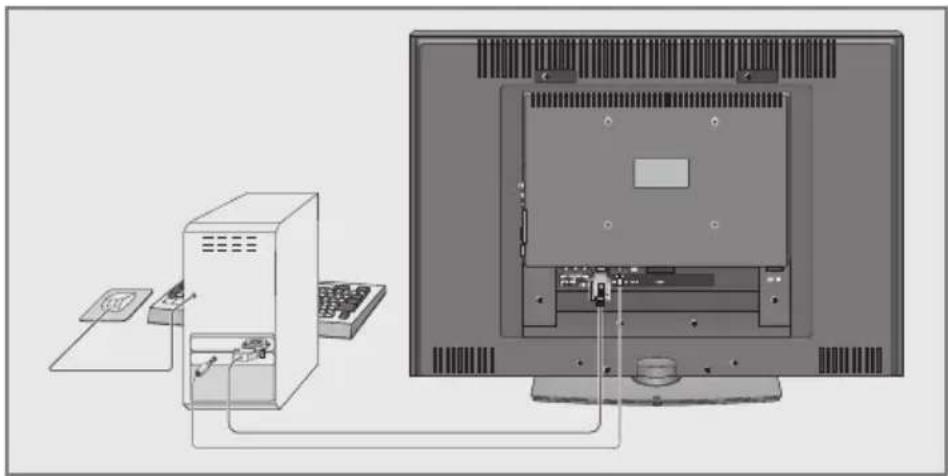

35 PC aansluiten

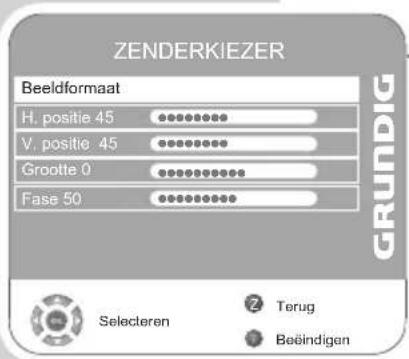

35 Instellingen voor de pc
36 GEBRUIK MET COMMON INTERFACE
36 Common Interface inschuiven
36 Toegangscontrole voor CI-module en de smartcard
37 SPECIALE INSTELLINGEN

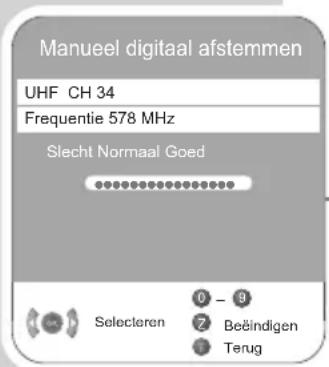

37 Digitale TV-zenders instellen
38 Analoge TV-zenders instellen
40 Zenderbezetting van de analoge zenders wijzigen
42 INFORMATIE
42 Signaalinformatie laten verschijnen

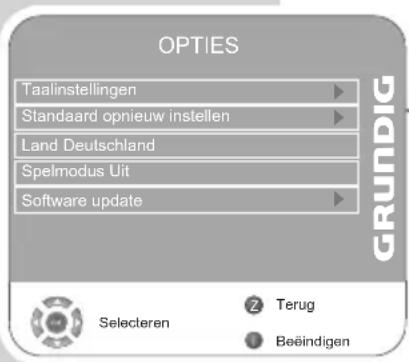

42 Software actualiseren
43 Technische gegevens
43 Servicevoorschriften voor de speciaalzaak
43 Milieutip
44 Storingen zelf verhelpen
INSTALLATIE EN VEILIGHEID
Het is belangrijk dat u bij het installeren van het televisietoestel de volgende aanwijzingen in acht neemt:
Dit televisietoestel is bestemd voor het ontvangen en weergeven van beeld- en geluidssignalen.
Elk ander gebruik is uitdrukkelijk verboden.
Gelieve voor voldoende ventilatie voor voldoende grote afstanden in de kastwand te zorgen.
Het televisietoestel is bestemd voor gebruik in droge ruimtes. Als u het toestel toch buiten wilt gebruiken, moet u er in ieder geval voor zorgen dat het toestel beschut is tegen vocht (regen, waterdruppels). Stel het televisietoestel in geen geval bloot aan vochtigheid.
Zet geen met vloeistof gevulde voorwerpen (vazen of iets dergelijks) op het televisietoestel. Deze kunnen omvallen en de vloeistof kan voor gevaarlijke situaties wat betreft de elektriciteit zorgen.
Zet het televisietoestel op een vlakke en harde ondergrond. Leg geen voorwerpen (bijvoorbeeld kranten) op het televisietoestel en geen kleedjes of iets dergelijks onder het televisietoestel.
Zet het televisietoestel niet vlakbij de verwarming of in de volle zon. Dit kan de koeling verstoren.
Warmteophopingen zijn gevaarlijk en verminderen de levensduur van het toestel. Voor de veiligheid moet u geregeld de afzettingen in het toestel door een vakman laten verwijderen.
Maak het televisietoestel in geen geval open. Voor schade die door ondeskundige ingrepen ontstaat, verliest u elke aanspraak op garantie.
Zorg ervoor dat de netkabel of (indien voorhanden) de adapter niet beschadigd worden.
Het televisietoestel mag enkel met de bijgeleverde netkabel/adapter gebruikt worden.
Onweer vormt een bedreiging voor alle elektrische apparatuur. Ook als het televisietoestel uitgeschakeld is, kunnen door blikseminslag in het stroomnet en/of de antenneleiding beschadigingen optreden. Trek daarom altijd de net- en de antennestekker uit het stopcontact als het onweert.
Reinig het beeldscherm enkel met een vochtige, zachte doek. Gebruik enkel helder water.
Reinig het frame van het televisietoestel alleen met de bijgeleverde doek. Gebruik enkel helder water.
Houd bij het installeren van de radio rekening met het oppervlak van meubels. Deze oppervlakken hebben de meest uiteenlopende soorten lak- en kunststoflagen. Ze bevatten meestal chemische toevoegingsmiddelen die onder andere het materiaal van de toestelvoeten kunnen aantasten. Daardoor kunnen er resten achterblijven op het meubel, die slechts moeilijk of helemaal niet meer verwijderd kunnen worden.
INSTALLATIE EN VEILIGHEID
Het beeldscherm van uw LCD-televisietoestel is conform de hoogste kwaliteitseisen en werd op pixelfouten gecontroleerd.
Om technologische redenen valt het, ondanks uiterste zorg bij de productie, niet 100 % uit te sluiten dat sommige beeldpunten defecten vertonen.
Dergelijke pixelfouten kunnen, als ze binnen de gespecificeerde grenzen van de DIN-norm liggen, niet als toesteldefect in de zin van de garantie beschouwd worden.
Voorzichtig:
Als u voor uw televisietoestel een wandhouder gebruikt, neem dan absoluut de montagehandleiding van deze wandhouder in acht of laat de montage door uw vakhandelaar uitvoeren.
Gelieve er bij de aankoop van de wandhouder op te letten dat alle aan het televisietoestel voorhanden bevestigingspunten in de wandhouder voorhanden zijn en bij de montage gebruikt worden.
Aanwijzing:
Sluit geen apparatuur aan als uw toestel is ingeschakeld.
Schakel voor het aansluiten ook de andere toestellen uit!
Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen en de antenne aangesloten hebt!
Zorg ervoor dat de netstekker vrij toegankelijk is!
Bijzonderheden van uw televisietoestel
Met dit televisietoestel kunnen alle "ongecodeerde" digitale zenders en alle analoge zenders ontvangen en verwerkt worden. Dit toestel bezit en geïntegreerd digitaal en analoog ontvangstelement. De digitale zenders worden via het digitaal ontvangstelement in een uitstekende digitale geluids- en beeldkwaliteit omgezet.
De elektronische programmagids TV-Guide (alleen bij digitale zenders) informeert u over onverwachte programmawijzigingen alsook over het totale programma-aanbod van de meest verschillende zenders voor de volgende dagen.
Gedetailleerde informatie over de verschillende uitzendingen zijn - indien door de zender aangeboden - eveneens in de elektronische programmagids beschikbaar.
Het televisietoestel is van een zeer omvangrijk, gebruiksvriendelijke menugids voorzien.
Deze gebruikersinterface wordt op het beeldscherm van het televisietoestel weergegeven, waarbij de betreffende toetsen van de afstandsbediening verklaard worden.
Ontvangst van digitale zenders
Voor de ontvangst van digitale zenders heeft u een huis- en kamerantenne nodig die geschikt is voor digitale ontvangst (passieve of actieve kamerantenne met eigen stroomvoorziening).
Anders dan bij de overdracht van analoge zenders is niet aan elke digitale zender een eigen zendfrequentie toegewezen. Veeleer zijn meerdere zenders in een bouquet op regionaal of nationaal niveau gebundeld.
De actuele transmissiesnelheden kunt u in het teletekstaanbod van verschillende zenders opvragen of kunt u in een actueel televisie-vaktijdschrift of op het internet terugvinden.
Common Interface – wat is dat?
Common Interface (CI) is een interface voor DVB-ontvangers.
Gecodeerde zenders kunnen alleen bekeken worden met een CI-module die overeenkomt met het codeersysteem, in combinatie met de bijhorende Smartcard.

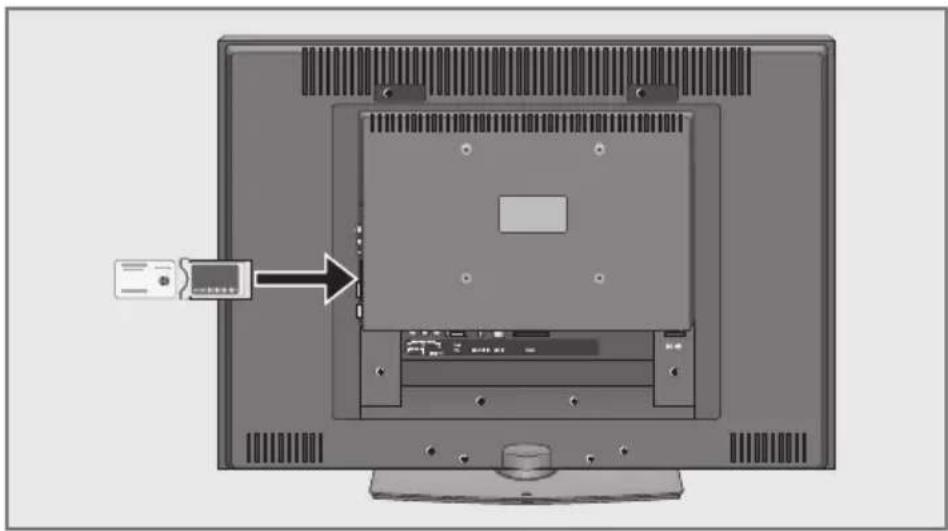

Het televisietoestel is aan de achterzijde van een Common interface-sleuf voorzien, waarmee CI-modules van verschillende aanbieders kunnen worden aangesloten.
In de Cl-module steekt u, voor het vrijgeven van de gewenste gecodeerde zenders, de juiste Smartcard van de aanbieder.

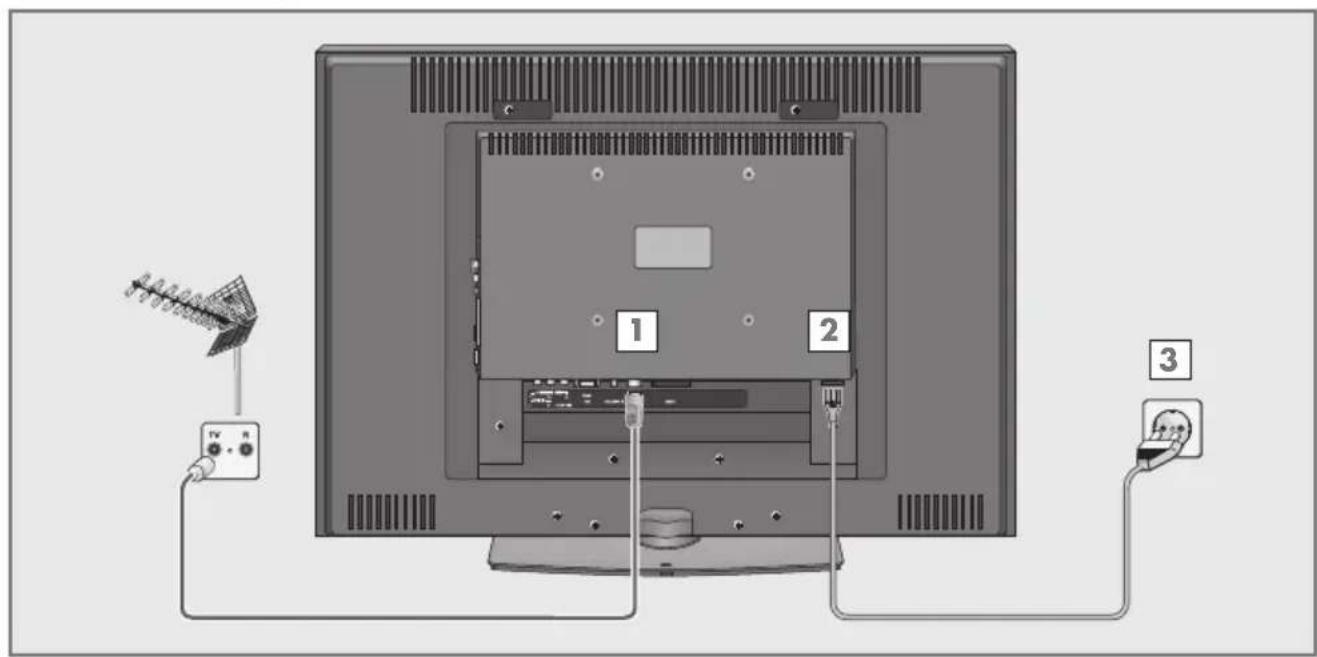

Antenne en netkabel aansluiten
1 Antennekabel van de huis- of kamerantenne (passieve of actieve kamerantenne met eigen stroomvoorziening voor digitale televisiezenders) in de antenne-aansluiting »ANT IN« van het televisietoestel steken;
of
antennekabel van de huisantenne (voor analoge televisie - zenders) in de antenne-aansluiting »ANT IN« van het televisie- toestel steken.
Aanwijzing:
Bij de aansluiting van een kamerantenne moet deze evtl. afwisselend op verschillende plaatsen neergezet worden om een optimale ontvangst te verkrijgen.
2 Steek het meegeleverde netsnoer in de aansluiting »AC IN« van het televisietoestel.
3 Steek de stekker van het netsnoer in het stopcontact.
Aanwijzing:
Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen en de antenne aangesloten hebt!
Sluit het televisietoestel alleen met het bijgeleverde netsnoer op een geschikt geaard veiligheidsstopcontact aan.
Gebruik geen adapterstekkers of verlengsnoeren die niet aan de geldende veiligheidsnormen voldoen en voer ook geen ingrepen aan het netsnoer uit.

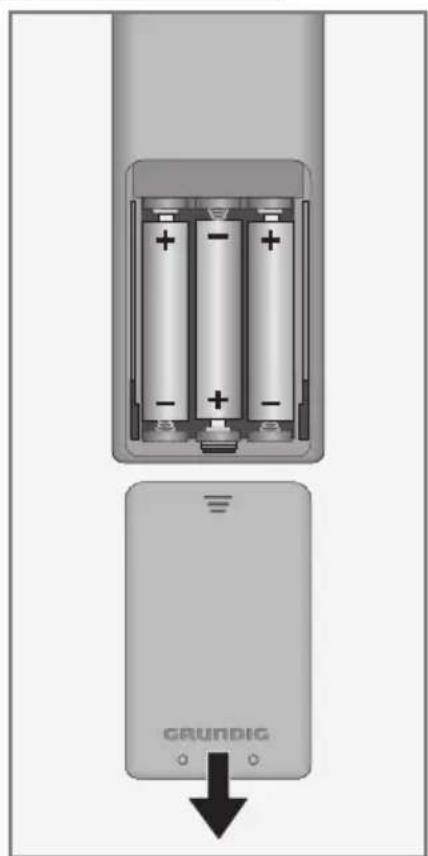

Batterijen in de afstandsbediening plaatsen
1 Voor het openen van het batterijvak moet het klepje eraf worden gehaald.
2 Batterijen plaatsen (type Micro, bijv. R03 of AAA, 3 x 1,5 V). Hierbij op de polen letten (in de bodem van het batterij vakje gemarkeerd).
3 Batterijvak sluiten.
Aanwijzing:
Als het televisietoestel niet meer goed op de afstands bediening reageert, kunnen de batterijen leeg zijn. Lege batterijen moet u onmiddellijk verwijderen.
Voor schade die ontstaat door lekke batterijen, stelt GRUNDIG zich niet aansprakelijk.
Milieutip
Indien bij het door u in gebruik genomen apparaat batterijen of batterijpacks zijn geleverd, geldt het volgende:
Om te voorkomen dat er mogelijk schadelijke stoffen in het milieu terechtkomen, dienen batterijen en batterij packs, na het beëindigen van de levens cyclus niet te worden weggegooid, maar te worden ingeleverd als klein chemisch afval.
Wanneer batterijen leeg zijn, moet u ze niet weggooien maar inleveren als KCA.
IN EEN OOGOPSLAG

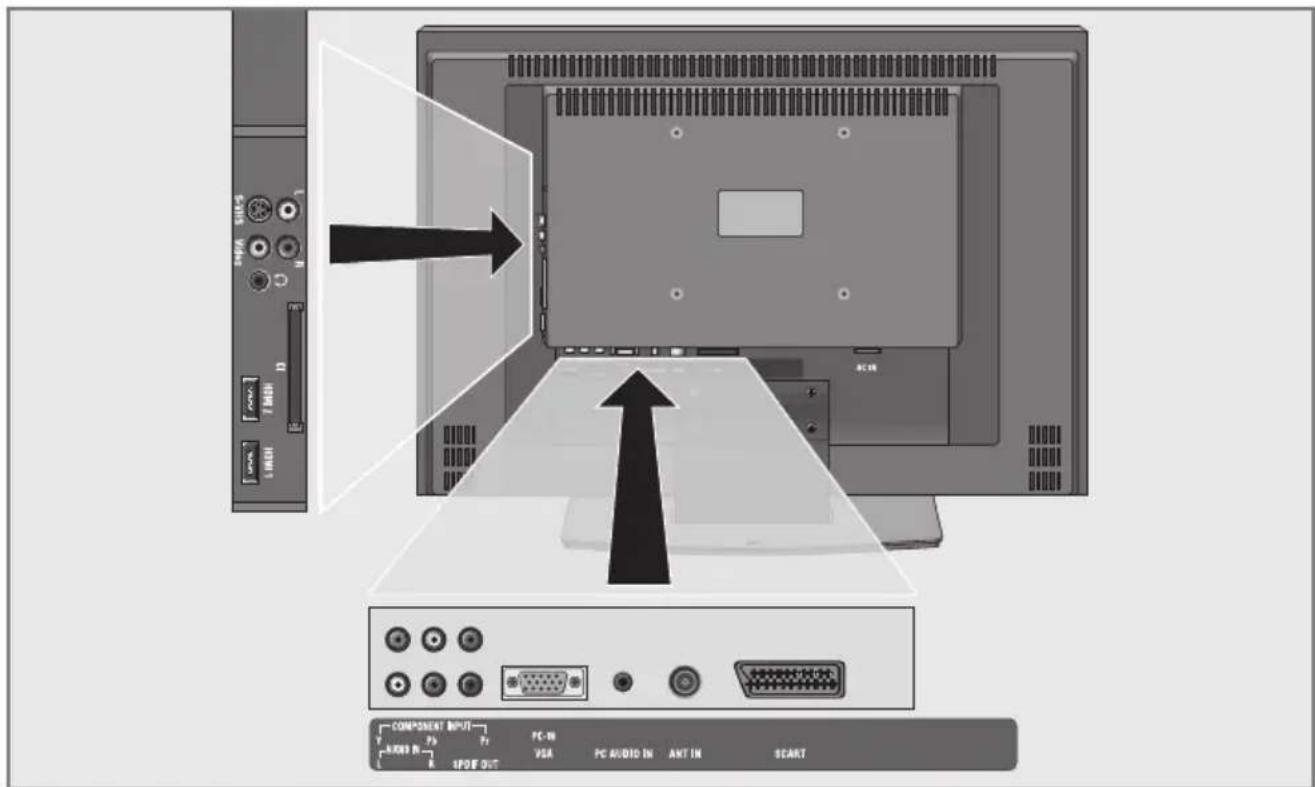

De aansluitingen van het televisietoeste

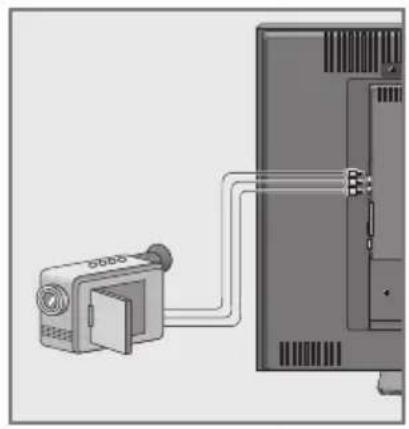

L R Geluidssignaalingang voor camcorder.
S-VHS Beeldsignaalingang voor S-video-camcorder.
Video Beeldsignalingang voor camcorder.
ΩAansluiting hoofdtelefoon (3,5 mm ø klink).
CI Common Interface-sleuf.
HDMI2 HDMI-bus, geluids-/beeldsignaal ingang (HDMI).
HDMI1 HDMI-bus, geluids-/beeldsignaal ingang (HDMI).
COMPONENT
INPUT
Y Pb Pr Beeldsignaalingang (YUV-signaal).
AUDIO IN L R Geluidssignaalingang (YUV-signaal).

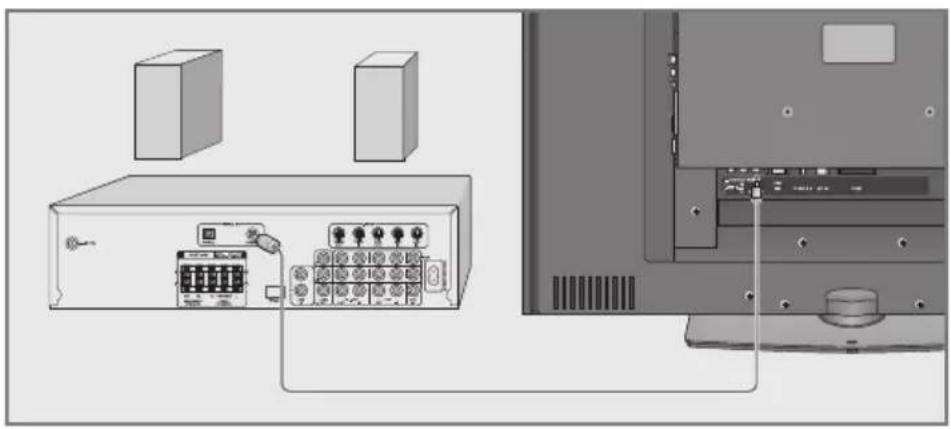

SPDIF OUT Geluiduitgangsbus (coaxiaal) voor PCM-signalen; voor het aansluiten van een digitale meerkanaal-audio-/videoversterker of een AV-receiver.
PC-IN VGA VGA-bus, beeldsignaalingang voor pc.
PC AUDIO IN Geluidssignaalingang voor pc.
ANT IN Antennebus.
SCART Euro/AV-bus (FBAS-signaal, RGB-signaal).
AC IN Bus voor het netsnoer.
IN EEN OOGOPSLAG

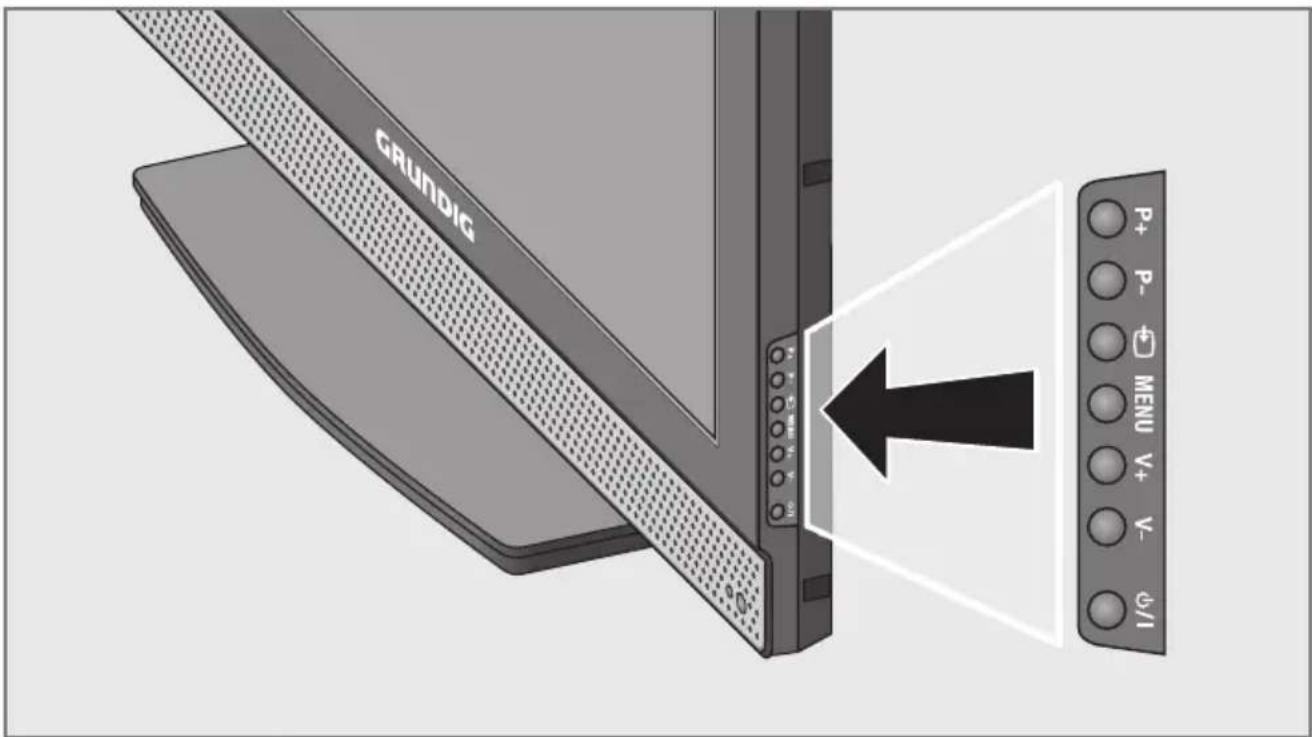

De bedieningselementen van het televisietoestel
P+ P- Schakelt het televisietoestel vanuit stand-by in; stapsgewijze zenderkeuze; kiest functie in het menu.
Roept de voorkeuze voor AV-programma plaatsen op. Keuze in het menu met »P+« of »P-«, bevestigen met »V+« of »V-«.
MENU Roept het hoodfmenu op; menuregel met »P+« of »P-« selecteren; functie met »V+« of »V-« activeren; functie met »V+« of »V-« instellen; menu met »MENU« uitschakelen.
V+ V- Verandert het volume; kiest functie in het menu.
Schakelt het televisietoestel en in opnieuw in stand-by. Alleen door de stekker uit te trekken wordt het televisietoestel van het stroomnet gescheiden.
IN EEN OOGOPSLAG

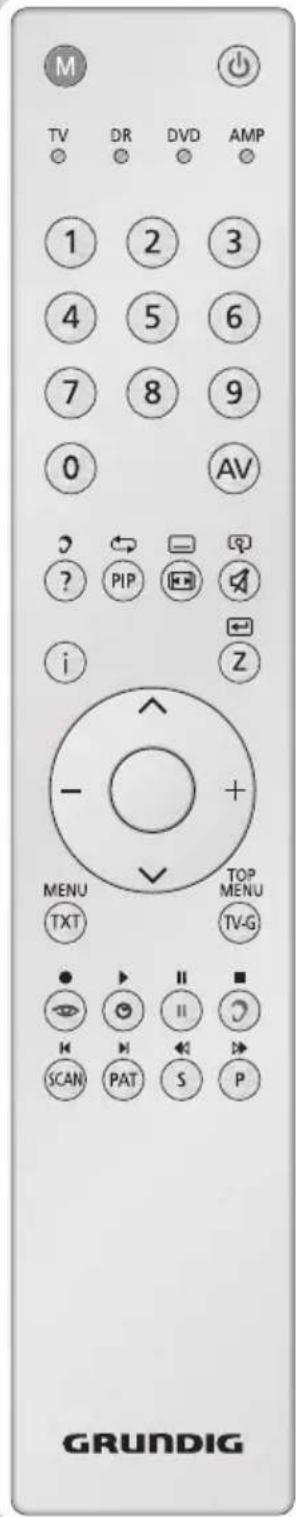

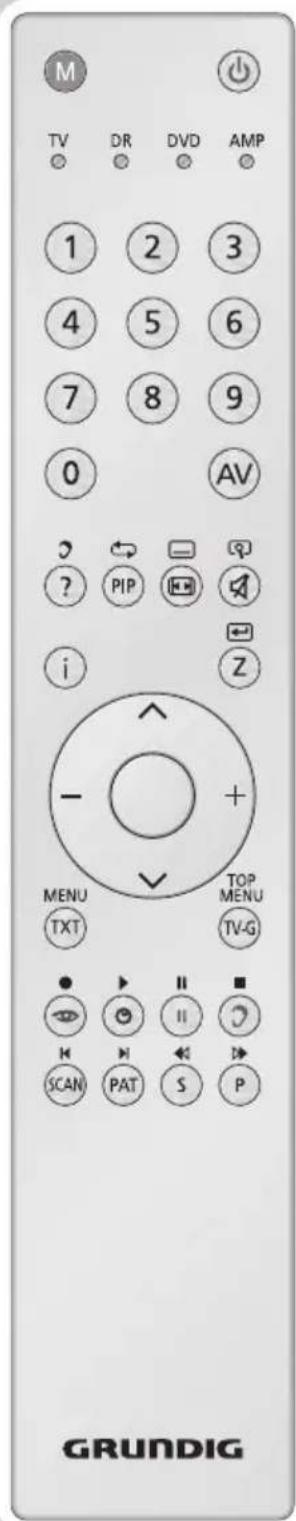

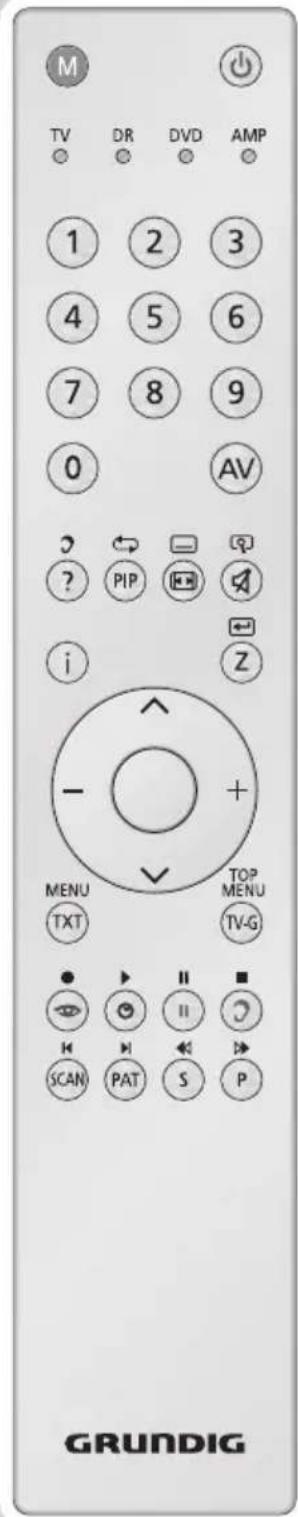

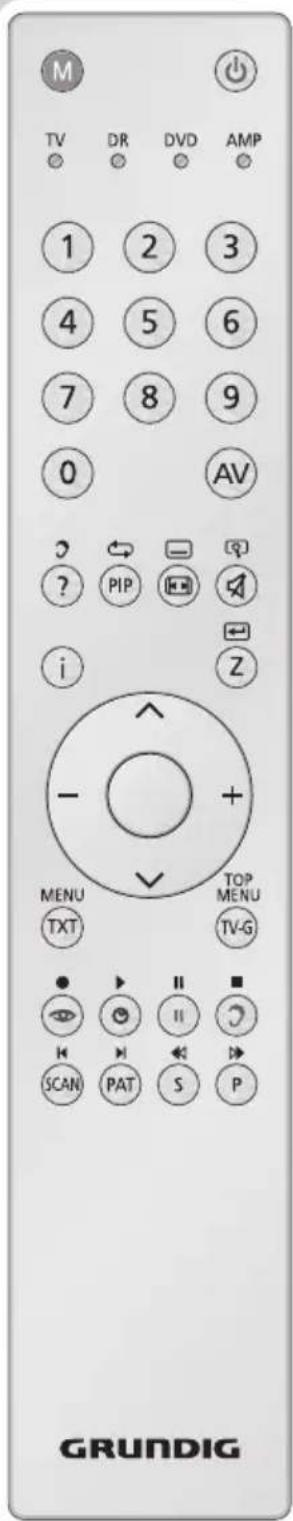

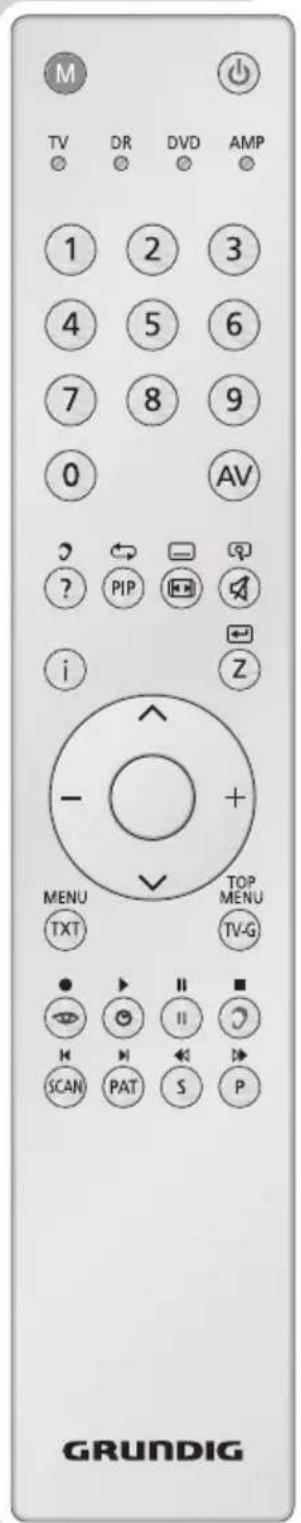

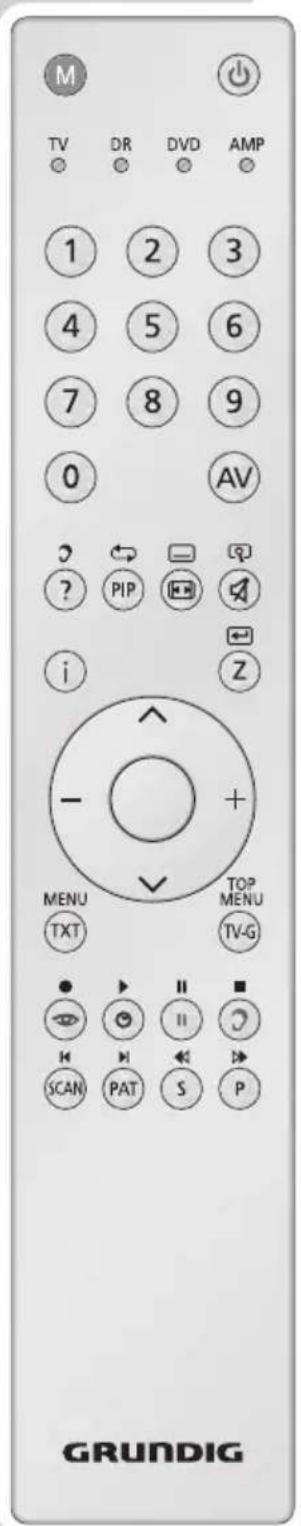

De afstandsbediening
Schakelt het televisietoestel uit (stand-by).
1...0 Schakelt het televisietoestel vanuit stand-by in; kiest direct zenders.
AV Roept de voorselectie voor AV-zenderplaatsen op.
Daarna selectie met »∨« of »∧«.
?Geeft nummer en naam van de zender weer; antwoordvrijgave in de teletekstmodus.
PIP Toets zonder functie.
Schakelt het beeldformaat om.
Geluid aan/uit (geluid uitschakelen).
i Roept het menu op.
Z Zapfunctie;
schakelt in de menu's een menuniveau terug;
paginastop in de teletekstmodus.
Schakelt het televisietoestel vanuit stand-by in; kiest stapsgewijs zenders; beweegt de cursor naar boven/beneden.
(OK)
Roept de zenderlijst op; activeert verschillende functies.
- + Wijzigt het volume;
beweegt de cursor naar links/rechts.
TXT Schakelt tussen teletekst- en TV-mode om.
TV-G Roept de elektronische zendersgids (TV-guide) op.
Kiest verschillende beeldinstellingen; kiest een pagina in de teletekstmodus.
Geeft de tijd weer;
kiest een pagina in de teletekstmodus.
Stilstaand beeld; kiest een pagina in de teletekstmodus.
Kiest verschillende geluidsinstellingen (in de ana-
loge televisiemodus); kiest verschillende audiotalen (in de digitale televisiemodus); kiest een pagina in de teletekstmodus.
IN EEN OOGOPSLAG
SCAN Vergroot het beeld;
schakelt op dubbele tekengrootte in de teletekstmodus.
PAT Kiest in de teletekstmodus de functie split screen.
S Kist verschillende ondertitels (in de digitale tele-
visiemodus);
kiest subpagina's in de teletekstmodus.
P Roept zenderlijsten op (»Alle kanalen«,
»RADIO«, »FAV1« tot »FAV4«);
actualiseert een pagina in de teletekst-modus.
M Schakelt op de bediening van een GRUNDIG
digitale receiver, GRUNDIG digitale receiver met harde schijf (PDR), GRUNDIG dvd-speler of GRUNDIG dvd-recorder of GRUNDIG av-receiver.
»M« zo vaak indrukken tot de betreffende weergave »DR«, »DVD« of »AMP« brandt.
Daarna op de gewenste toets drukken.
Wordt gedurende ca. 10 seconden op geen enkele toets gedrukt, dan schakelt de afstandsbediening opnieuw op televisie (»TV«).
Aanwijzing:
»DR« is voor de bediening van een GRUNDIG digitale receiver (afstandsbedieningstoets 1) voorgeprogrammeerd.
»DVD« is voor de bediening van een GRUNDIG dvd-speler voorgeprogrammeerd.
»AMP« is voor de bediening van een GRUNDIG av-receiver voorgeprogrammeerd.
Welke functies u kunt uitvoeren, hangt af van de uitrusting van het toestel.
Probeer het gewoon uit.
De voorprogrammering kunt u veranderen:
»M« indrukken en ingedrukt houden en tegelijk de drie cijfertoetsen van de betreffende code indrukken:
»1«, »2«, »3« voor GRUNDIG dvd-speler.
»4«, »5«, »6« voor GRUNDIG dvd-recorder.
»1«, »4«, »7« voor GRUNDIG digitale receiver (afstandsbedieningsniveau 1).
»2«, »5«, »8« voor GRUNDIG digitale receiver (afstandsbedieningsniveau 2).
»3«, »6«, »9« voor GRUNDIG digitale receiver met harde schijf (PDR).
INSTELLINGEN

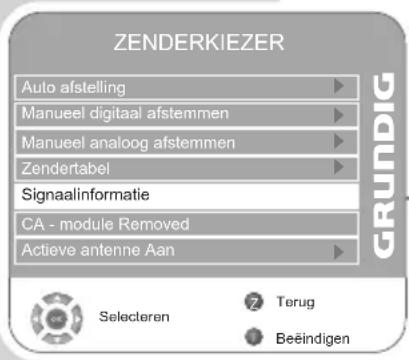

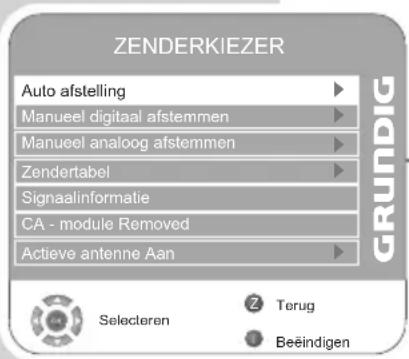

Televisiezenders zoeken
Het televisietoestel is van een automatische zenderzoekloop voorzien, die eerst digitale en daarna analoge zenders zoekt.
Start de zoekloop en daarna kunt u de zenders in de door u gewenste volgorde sorteren.
Er staan 400 zenderplaatsen voor digitale zenders en 99 voor analoge zenders ter beschikking. Deze kunnen met zenders van de antenne of de kabelaansluiting (analoge zenders) worden bezet.
1 Televisietoestel met »∅«, »1...0« of »V« of »Λ« vanuit stand-by inschakelen.

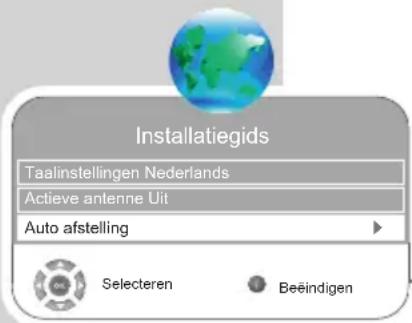

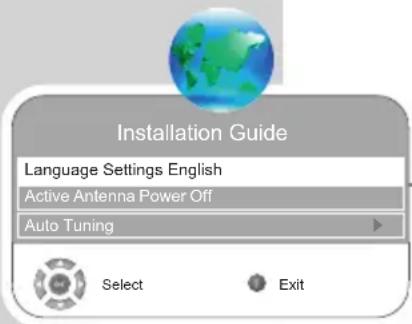

- Na de eerste ingebruikneming wordt het menu »Installation Guide« (Installatiegids) weergegeven.
Als het menu »Installatiegids« niet verschijnt, de instelling uitvoeren zoals beschreven op pagina 25 in het hoofdstuk "Televisietoestel in de toestand bij levering resetten".
Attentie!
De antennespanning mag alleen ingeschakeld worden als de antenne ook werkelijk een actieve kamerantenne met signaal -versterker is en deze niet zelf al via een stekkervoeding (of dergelijke) van spanning voorzien wordt.
Anders kan het tot een kortsluiting of vernietiging van uw antenne komen!
- De regel »Land Selectie« is actief.

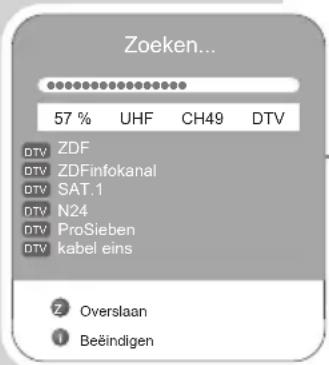

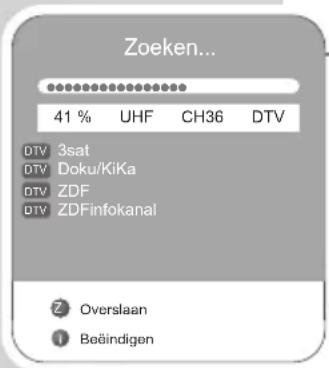

- Het menu »Zoeken...« verschijnt, de zoekloop naar televisie - zenders begint. De zoekloop kan - afhankelijk van het aantal te ontvangen zenders - enkele minuten duren.

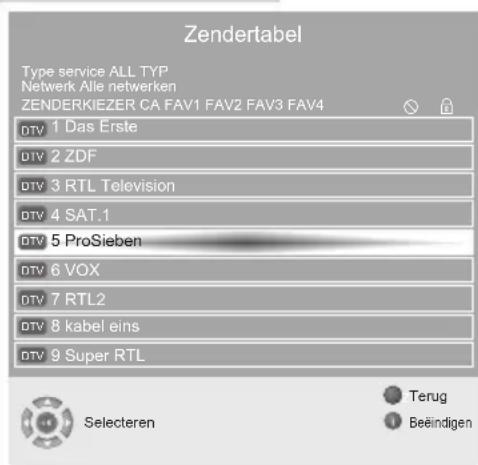

- Het zoeken is beeindigd als de »Zendertabel« weergegeven wordt.
Aanwijzing:
De zoekloop kan met »i« voortijdig beëindigd worden.
INSTELLINGEN

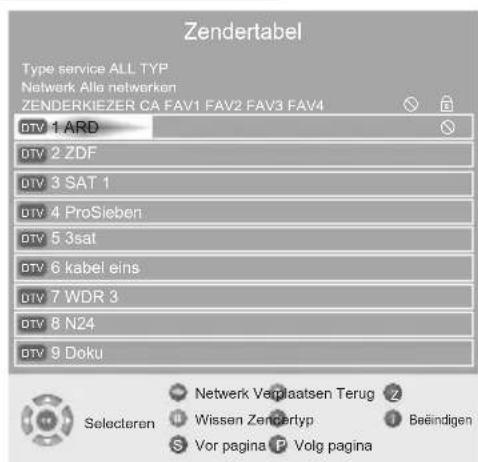

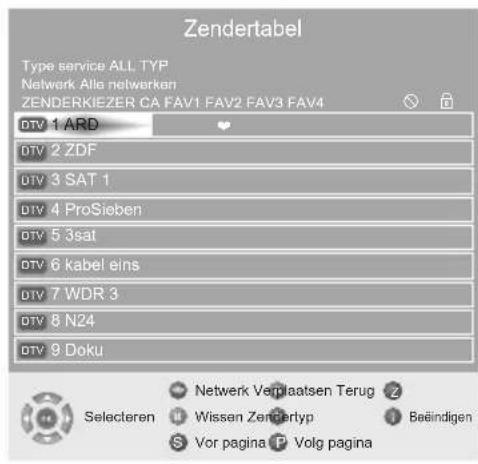

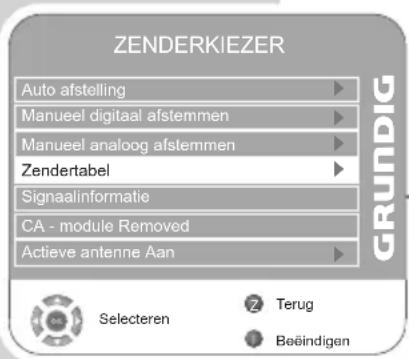

Zenderbezetting van de digitale zenders wijzigen
U kan de volgorde van de gevonden zenders volgens uw eigen wensen sorteren, onnodige zenders wissen en afzonderlijke zenderplaatsen blokkeren (kinderbeveiliging).
Met »?« (blauw) kan tussen de »Zendertabel – ALL TYPE«, de »Zendertabel – DTV«, de »Zendertabel – RADIO« en de »Zendertabel – ATV« gewisseld worden.
Met » ⚫ « (rood) kunnen de aan een netwerk toegewezen zenders weergegeven worden.
Met »P« kan de zendertabel naar de volgende pagina, met »S« een pagina terug geschakeld worden.
Zendertabel oproepen
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt op het scherm.
- Het menu »Zendertabel« verschijnt.
Zenders naar andere zendersplaatsen verschuiven
1 In het menu »Zendertabel« de te verplaatsen zender met »V« of »Λ« kiezen.
2 De zender met »©« (groen) markeren.
3 Nieuwe zenderplaats met » V« of » A« kiezen.
4 Invoer met »●« bevestigen.
Aanwijzingen:
Wilt u nog meer zenders sorteren, herhaal dan de stappen 1 tot 4.
Bij het verplaatsen is het zenderplaatsnummer vast aan de televisiezender toegewezen. Wordt bijv. de televisiezender "5 ProSieben" naar zenderplaats 7 verplaatst, kan deze volgorde met »V« of »A« gekozen worden. Bij het kiezen met de cijfertoetsen »1...0« wordt de zender verder met cijfertoets »5« gekozen.
Televisiezenders met vast toegekende nummers (bijv. Franse zenders met LCN-codering) kunnen niet worden verschoven.
Favorietentabel opstellen
U kan uw favoriete zenders selecteren en in maximaal vier fa- vo rietentabellen (FAV1 tot FAV4) opslaan.
1 In het menu »Zendertabel« de gewenste televisiezender met »V« of »A« kiezen.
2 Televisiezender met » —« of »+« in de favorietentabel 1 tot 4 "schuiven" en met »●« opslaan.
- De positie in de favorietentabel is met »♥« gemarkeerd.
- U kan dezelfde zender in meerdere favorietentabellen invoeren.
Aanwijzing:
De zender kan uit de favorietentabel verwijderd worden. De zender met »V« of »A« en »-« of »+« kiezen en met »●« wissen.
Zenders wissen
2 Wissen met »©« (groen) bevestigen.
Aanwijzingen:
Met » (rood) kunnen alle zenders gewist worden. De zenderplaatsen waarvan zenders kunnen worden gewist, worden in de »Zendertabel« niet meer weergegeven.
Zenders overslaan
U kunt zenders markeren die bij de keuze met »A« of »V« overgeslagen moeten worden. Het kiezen met de cijfertoetsen blijft mogelijk.
1 In het menu »Zendertabel« de gewenste televisiezender met »V« of »A« kiezen.
2 Met » +« naar het symbool » ⊙« schakelen en televisie-zender met » ●« markeren.
- De televisiezender is met » ⊗« gekenmerkt.
Aanwijzing:
De televisiezender kan weer vrijgegeven worden. Tele-visiezender met »√« of »^« kiezen, met »+« naar het symbool »⊗« schakelen en blokkering met »●« uitschakelen.
Instellingen beëindigen
1 Beëindig de instellingen met »i«.
INSTELLINGEN
Beeldinstellingen
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt op het scherm.
2 Benodigde regel (functie) »Beeldmodus«, »Helderheid«, »Contrast«, »Kleur«, »Scherpte« of »Kleurtemperatur« met »V« of »A« kiezen.
Bijkomende instellingen vindt u op de tweede pagina van het »BEELD«-menu.
3 Naar de tweede menupagina met » v« schakelen en regel »GEAVANCEERDE BEELDINSTELLINGEN« met »●« bevestigen.
4 Benodigde regel (functie) »DNR«, »MPEG NR.«, »Levendige Kleur«, »Perfect helder«, »Dynam. Contrast«, »Dynamisch Backlight« of »Tegenlicht« met »V« of »∧« kiezen.
»Dynam. Contrast« (om een optimaal contrast te verkrijgen wordt al naargelang de inhoud van het beeld de achtergrondverlichting gewijzigd).
De functie »MPEG NR.« kan alleen op digitale programma plaatsen en AV-programmaplaatsen geselecteerd worden.
»MPEG NR.« reduceert evt. voorhanden storende artefacten (blokvorming) bij digitale zenders met MPEG-comprimering (bijv. van de DVB-T receiver, DVD-player).
De achtergrondverlichting (tegenlicht) kan alleen gewijzigd worden wanneer de functie »Dynam. Contrast« uitgeschakeld is.
5 Instellingen met »i« beeindigen.
Geluidsinstellingen
1 Menu met »i« oproepen.
Het menu »BEELD« verschijnt op het scherm.
Meer over de bediening kunt u in de volgende hoofdstukken lezen.
Volume
1 Regel »Volume« met » V« of »A« kiezen en instelling met »—« of »+« veranderen.
Balance
1 Regel »Balance« met » V« of »∧« kiezen en instelling met »—« of »+« veranderen.
Automatisch volume
De zenders zenden in verschillende volumes uit. De functie AVL (Automatic Volume Limiting) garandeert een gelijk volume als u van de ene zender op de andere overschakelt.
Als in de regel »Modus« de instelling »SRS« geselecteerd is, kan de regel AVL niet opgeroepen worden.
Stereo-/tweekanaalgeluid, mono
Ontvangt het toestel tweekanaal-uitzendingen, b.v. een speelfilm in origineel geluid op geluidskanaal B (display: »Dual II«) en de gesynchroniseerde versie op geluidskanaal A (display: »Dual I«) - dan kunt u het door u gewenste geluidskanaal kiezen.
Ontvangt het toestel stereo- of Nicamuitzendingen, dan schakelt het automatisch op stereo-geluidsweergave (display: »Stereo«).
Bij slechte ontvangstkwaliteit van het stereogeluid kunt u het geluid op »Mono« schakelen.
Verbreedt bij stereo-uitzendingen het geluidsbeeld en verbetert het bij mono-uitzendingen.
De equalizer biedt u vier voorgeprogrammeerde geluidsinstellingen (Muziek, Sport, Cinema en Spraak) en een (Gebruiker) die u zelf kunt bepalen.
1 Regel »Equalizer« met » V« of »A« kiezen en met »●« bevestigen.
- Het menu »EQUALIZER« verschijnt.
2 Gewenste geluidsinstelling »gebruiker« met » — « of »+« kiezen en met »V« bevestigen.
- De frequentieband »120 Hz« is geactiveerd.
3 Met » V « of »∧« de gewenste waarde instellen en met »—« of »+« de volgende frequentieband kiezen.
4 Instellingen met »Z« beeindigen.
Instellingen beëindigen
1 Instellingen met »i« beëindigen.
TELEVISIEMODUS
Basisfuncties
In-/uitschakelen
1 Televisietoestel met »∅«, »1...0« of »V« of »Λ« vanuit stand-by inschakelen.
2 Televisietoestel met »©« in stand-by schakelen.
Zenderplaatsen kiezen
1 Zenderplaatsen met »1...0« direct kiezen.
2 Zenderplaatsen met » v« of »∧« stapsgewijs kiezen.
3 Zendertabel met »●« oproepen, gewenste televisiezender met »∨« of »∧« kiezen en zendertabel met »●« uitschakelen.
Zenders uit zenderlijsten kiezen
U kunt zenders uit verschillende lijsten (b.v. Alle kanalen, favorieten FAV1) kiezen.
1 Het overzicht van de zenderlijsten met »P« oproepen.
- Het overzicht verschijnt op het scherm.
2 Zenderlijst met » v« of »∧« kiezen en met »●« oproepen.
3 Gewenste zender met » V« of »A« kiezen en met »●« oproepen.
AV-zenderplaatsen kiezen
1 Menu »SIGNAALBRON« met »AV« oproepen.
2 Gewenste AV-zenderplaats met » V« of »A« selecteren en met »●« bevestigen.
3 Terug naar de televisiezender met »1...0« schakelen.
Tussen digitale en analoge zenders omschakelen
1 Menu »SIGNAALBRON« met »AV« oproepen.
2 Met » v« of »∧« de regel »DIGITAL TV« (digitale zenderplaatsen) of »ANALOG TV« (analoge zenderplaatsen) kiezen en met »●« bevestigen.
Volume veranderen
Geluid in-/uitschakelen
1 Geluid met » « uitschakelen (mutefunctie) en opnieuw inschakelen.
Tijd weergeven
1 Tijd met »◀« weergeven.
TELEVISIEMODUS
Informatie op het scherm weergeven
1 Informatie met »?« laten verschijnen.
- De informatie verdwijnt na korte tijd automatisch.
Stilstaand beeld
Als u bepaalde scènes langere tijd wilt bekijken, dan kan het beeld van de momenteel lopende uitzending "bevroren" worden.
2 Functie beeindigen, hiervoor » (geel) opnieuw indrukken.
Beeldinstellingen
U kunt uit vier verschillende beeldinstellingen kiezen.
1 Met » ◎ « de gewenste beeldinstelling »Gebruiker«, »Sport«, »Cinema«, »Natuurlijk« of »Levendig« kiezen. - De beeldinstelling »Gebruiker« kan veranderd worden, zie hoofdstuk "Beeldinstellingen" op pagina 16.
Geluidsinstellingen
U kan in de modus met analoge zenders verschillende geluids - instellingen kiezen.
1 Met »?« (blauw) gewenste geluidsinstelling »Gebruiker«, »Spraak«, »Cinema«, »Sport« of »Muziek« kiezen. - De geluidsinstelling »Gebruiker« kan veranderd worden, zie hoofdstuk "Equalizer" op pagina 18.
Audiotaal
U kan in de modus met digitale zenders verschillende talen kiezen. Dit hangt van de uitzending in kwestie af.
1 Selectiemenu met » ♂« (blauw) oproepen.
2 Taal met » v« of »∧« kiezen en met »●« bevestigen.
Ondertitel
U kan in de modus met digitale zenders verschillende ondertitels kiezen. Dit hangt van de uitzending in kwestie af.
1 Keuzemenu met »S« oproepen.
2 Taal met » V« of »A« kiezen en met »●« bevestigen.
Zoomfunctie
Met deze functie kunt u het televisie- of pc-beeld vergroten.
1 Zoomfunctie activeren, hiervoor »SCAN« meermaals indrukken.
Zapfunctie
Met deze functie kunt u uw televisieprogramma dat u aan het bekijken bent opslaan en naar andere televisieprogramma's overschakelen (zappen).
1 Met »1...0« of » V« of »A« de zender kiezen dat in het zapgeheugen opgeslagen moet worden (b.v. zender 7, PRO7) en met »Z« opslaan. - Op het beeldscherm verschijnt b.v. »z 7 PRO7«.
2 Met »1...0« of » v« of »∧« op een andere zender over schakelen.
3 Met »Z« kan telkens naar de opgeslagen zender (in het voorbeeld PRO7) en opnieuw naar de laatst bekeken zender teruggeschakeld (gezapt) worden.
4 Zapfunctie met »i« beëindigen.
- De weergave verdwijnt.
De elektronische programmagids biedt een overzicht van alle programma's die de volgende week door de zenders uitgezonden worden (alleen bij digitale zenders).
1 Zenderinformatie met »TV-G« laten verschijnen.
Aanwijzingen:
Niet alle zenders bieden een uitgebreide TV-guide.
Vele zenders bieden het actuele dagprogramma aan, maar geen gedetailleerde beschrijving.
Er zijn zenders die geen informatie aanbieden.
- De uitzendingen van de gekozen televisiezender voor de huidige dag worden weergegeven. Bijkomend wordt informatie over de actuele uitzending met gedetailleerde zenderinformatie weergegeven.
3 Naar de actuele uitzending schakelen met » +«.
Aanwijzing:
Uitgebreide zenderinformatie over de uitzending kunt u met »?« oproepen en ook opnieuw uitschakelen.
4 Zenderinformatie over volgende uitzendingen met » V« kiezen, terug naar de zenderinformatie van de actuele uitzending met »A«.
5 Met »©« (groen) de volgende weekdagen kiezen, terug naar de actuele weekdag met »©« (rood).
Aanwijzing:
Met »?« (blauw) en »●« kan de gekozen uitzending in de herinneringstimer overgenomen worden.
Beeldformaat omschakelen
Het televisietoestel schakelt automatisch over op het formaat 16:9 als aan de Euro-AV-bussen dit formaat herkend wordt.
1 Beeldformaat met » « selecteren, op het beeldscherm verschijnt het gekozen beeldformaat, bijvoorbeeld »16:9«.
- U kunt uit de volgende beeldformaten kiezen:
Formaat »Auto«
Bij 16:9-uitzendingen wordt automatisch op het beeldformaat »16:9« overgeschakeld.
Bij 4:3-uitzendingen wordt het beeld automatisch over het hele scherm gevuld.
Formaat »16:9« en »14:9«
Bij 4:3-uitzendingen en het formaat »16:9« of »14:9« verschijnt het beeld horizontaal verbreed.
De beeldgeometrie wordt in horizontale richting lineair uitgebreid.
Bij werkelijke 16:9-signaalbronnen (van een SET-TOP-Box aan de Euro-AV-bus) is het beeld volledig gevuld en de beeldgeometrie correct.
Formaat »4:3«
De beeldweergave wordt in het formaat 4:3 getoond.
Formaat »LetterBox«
De modus LetterBox is bijzonder geschikt voor uitzendingen in het formaat 16:9.
De tot nog toe gebruikelijke zwarte stroken van boven en van onderen in het beeld worden overschreven, 4:3-beelden worden formaatvullend weergegeven.
De uitgezonden beelden worden vergroot, daarbij gaat aan de boven- en onderkant wat beeld verloren. De beeldgeometrie blijft echter behouden.
Formaat »Ondertiteling«
Als u de ondertitel, die aan de onderste beeldrand weergegeven wordt, niet herkent, kies dan »Ondertiteling«.
Formaat »Panorama«
Deze modus is geschikt voor bioscoopfilms met extreme breedte/hoogte-verhoudingen.
Bij 4:3-uitzendingen en het formaat »Panorama« verschijnt het beeld horizontaal verbreed. De beeldgeometrie wordt in horizontale richting uitgebreid.
TELETEKST-MODE
FLOF-tekst en normale tekstmodus
1 Teletekst met »TXT« inschakelen.
2 Teletekstpagina met »1...0« direct of met »P+« resp. »P-« stapsgewijs selecteren (terug naar teletekstpagina 100 met »i«).
Aanwijzing:
Aan de onderkant van het beeldscherm ziet u een informatieregel die uit een rood, groen en van de zender afhankelijk geel en blauw tekenveld bestaat. Analoog hiermee beschikt de afstandsbediening over gekleurde knoppen.
3 Met » Ⓞ « (rood), » ^1 « (groen), » ^2 « (geel) of »?« (blauw) een teletekstpagina selecteren. Dit is afhankelijk van de opgave in de inforegel.
4 Teletekst met »TXT« uitschakelen.
Verdere functies
Wachttijd overbruggen
Terwijl een pagina wordt gezocht kunt u naar het televisie - programma schakelen.
1 Nummer van de teletekstpagina met »1...0« invoeren en daarna »P« indrukken.
- Zodra de pagina gevonden wordt, wordt het paginanummer weergegeven.
2 Naar de teletekstpagina met »P« omschakelen.
Tekenhoogte vergroten
Als u problemen hebt om de tekst op het beeldscherm te lezen, kunt u de tekenhoogte verdubbelen.
1 Tekenhoogte van een teletekstpagina vergroten, hiervoor »SCAN« meermaals indrukken.
Paginastop
Onder een meervoudige pagina kunnen meerdere subpagina's samengebracht zijn die door de omroep automatisch verdergebladerd worden.
1 Subpagina met »Z« stoppen.
2 Beëindig de functie met »Z«.
Subpagina direct oproepen
Als de gekozen teletekstpagina meerdere pagina's bevat, wordt het nummer van de actuele subpagina alsook het totale aantal pagina's weergegeven.
1 Met »S« de functie subpagina's oproepen.
2 Met »1...0« subpagina invoeren.
3 Beëindig de functie met »S«.
VIDEOTEXT-BETRIEB
Antwoordvrijgave
Bepaalde teletekstpagina's bevatten soms "verborgen antwoorden" of informatie. Die kunnen opgeroepen worden.
1 Informatie met »?« laten verschijnen.
2 Informatie met »?« uitschakelen.
Gedeeld beeldscherm (Split Screen)
Met deze functie ziet u links de televisiezender, rechts de teletekst - pagina.
1 Split Screen-functie activeren, hiervoor »PAT« indrukken. - Televisiezender en teletekstpagina zijn naast elkaar te zien.
2 Split Screen-functie met »PAT« uitschakelen.
COMFORTFUNCTIES
Comfortfuncties
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt op het scherm.
2 Menu »OPTIES« met » — « of »+ « kiezen en met »●« bevestigen.
Aanwijzing:
Meer over de bediening kunt u in de volgende hoofdstukken lezen.

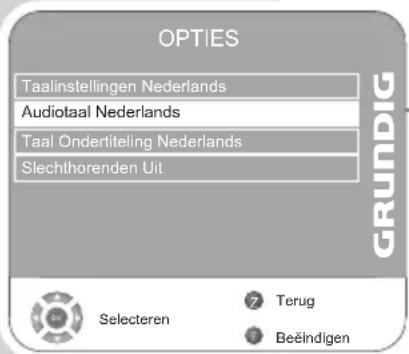

Gebruikerstaal wijzigen
(alleen bij digitale televisiezenders)
U kan de weergave van de ondertitels wijzigen of deze uitschakelen, de ondertiteltaal kiezen een tweede ondertiteltaal kiezen, de audiotaal en een tweede audiotaal kiezen.
Televisietoestel in de toestand bij levering resetten
Met deze functie wist u de zendertabellen en alle persoonlijke instellingen.
1 Regel »Standaard opnieuw instellen« met » V« of »A« selecteren en met »●« bevestigen.
2 Knop »Ja « met » — « of »+ « kiezen en resetfunctie met »●« bevestigen.
- Het menu »Installatiegids« verschijnt op het scherm.
3 Ga door met de instellingen via hoofdstuk "Televisiezenders zoeken" op pagina 13.
COMFORTFUNCTIES

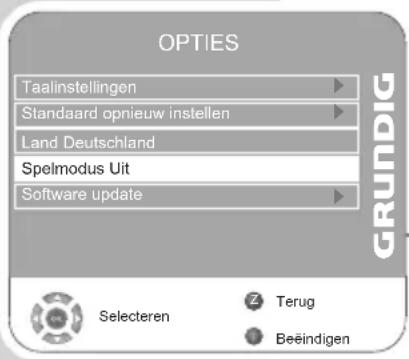

Spelmodus
Deze functie kan alleen voor de zenderplaatsen »HDMI1«, »HDMI2«, »YPBPR« of »PC« gebruikt worden.
Met deze functie past u de beeldinstellingen van het televisietoestel aan spelletjes aan. De aansluiting van de spelconsole gebeurt via de bussen »HDMI1«, »HDMI2«, »COMPONENT INPUT VIDEO IN Y Pb Pr« of »PC-IN VGA«.
Instellingen in het menu »BEELD« zijn niet meer mogelijk.
1 Regel »Spelmodus« met » v« of »∧« kiezen.
2 Functie met » — « of »+« in- of uitschakelen.
3 Instelling met »i« beëindigen.
Kinderslot
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt op het scherm.
2 Menu »KINDERSLOT« met » — « of »+« kiezen en met »●« bevestigen.
3 PIN-code »0000« met »1...0« invoeren.
Aanwijzing:
Meer over de bediening kunt u in de volgende hoofdstukken lezen.
Systeem blokkeren
Met deze functie kunt u de menu's van het televisietoestel blokkeren, zodat ze alleen door het invoeren van de PIN-code toegankelijk zijn.
1 Regel »Vergrendeling« met » V« of »Λ« kiezen.
2 Blokkering met » —« of »+ « activeren.
3 Instelling met »i« beëindigen.
PIN-code wijzigen
U kunt i.p.v. de fabriekscode »0000« een persoonlijke code invoeren.
Gelieve uw persoonlijke code te noteren.
1 Regel »PIN instellen« met » V « of »∧« kiezen en met »●« bevestigen.
2 Persoonlijke nieuwe PIN-code met »1...0« met vier cijfers invoeren.
3 Persoonlijk PIN-code met »1...0« nog eens invoeren en met »●« bevestigen.
4 Instelling met »i« beëindigen.
COMFORTFUNCTIES
Zenders blokkeren
U kunt afzonderlijke televisiezenders die niet geschikt zijn voor kinderen met een persoonlijke PIN-code blokkeren.
1 Regel »Blokkeerprogramma« met » v« of »∧« kiezen en met »●« bevestigen.
- De zendertabel verschijnt.
2 In het menu »Zendertabel« de gewenste televisiezender met » V« of »A« kiezen en met »©« (groen) bevestigen.
- In de zendertabel wordt voor de zender het symbool »®« weergegeven.
3 Instelling met »i« beëindigen.
Aanwijzing:
Om vrij te geven de televisiezender met »V« of »Λ« kiezen en blokkering met »∅« (groen) uitschakelen.
Uitzendingen autoriseren
Er zijn speelfilms waarvan de inhoud of bepaalde scènes niet geschikt zijn voor kinderen.
Bepaalde uitzendingen bevatten informatie die deze inhoud of scènes markeren en zijn voorzien van de toegangsniveaus 1 tot en met 8. U kunt één van de toegangsniveaus kiezen en hiermee de weergave autoriseren.
1 Regel »Ouderlijke controle« met » v« of »∧« kiezen.
2 Toegangsniveau met » —« of »+« kiezen.
3 Instelling met »i« beëindigen.
Bedieningsveldvergrendeling (kinderslot)
Is de bedieningsveldvergrendeling geactiveerd, dan kunnen de knoppen aan het televisietoestel niet gebruikt worden.
1 Regel »Panel Lock« met » v« of »∧« kiezen.
2 Bedieningsveldvergrendeling met » — « of »+ « activeren (Aan) of uitschakelen (Uit).
3 Instelling met »i« beëindigen.
1 Regel »Panel Lock« met » v« of »∧« kiezen.
2 Bedieningsveldvergrendeling met » — « of »+ « activeren (Aan) of uitschakelen (Uit).
3 Instelling met »i« beëindigen.
COMFORTFUNCTIES
Timerfuncties
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt op het scherm.
2 Menu »TIMER« met » — « of »+ « kiezen en met »●« bevestigen.
Aanwijzingen:
In de regel »Klok« wordt de actuel tijd weergegeven.
Meer over de bediening kunt u in de volgende hoofdstukken lezen.
Uitschakeltimer
In het menu "Timer Uit" kunt u voor het televisietoestel een uitschakeltijd invoeren. Het televisietoestel schakelt na afloop van de ingestelde tijd naar stand-by.
1 Regel »Timer Uit« met » V« of »A« kiezen en met »●« bevestigen.
2 Regel »Herhaling« met » v« of »∧« kiezen en met »—« of »+« de modus kiezen.
3 Regel »Uur« met » V« of »A« kiezen en tijd met »1...0« invoeren.
4 Regel »Minuut« met » v« of »∧« kiezen en tijd met »1...0« invoeren.
5 Regel »Afsluiten« met » v« of »∧« kiezen en met »●« bevestigen.
6 Instelling met »i« beeindigen.
Inschakeltimer
In het menu "Timer Aan" kunt u voor het televisietoestel een inschakeltijd invoeren.
Het televisietoestel schakelt na afloop van de ingestelde tijd in vanuit stand-by met het ingestelde volume en de gewenste zender in.
1 Regel »Timer Aan« met » V« of »A« kiezen en met »●« bevestigen.
2 Regel »Activeren« met » V« of »A« kiezen en met »- « of »+ « kiezen wanneer het televisietoestel moet inschakelen.
3 Regel »Uur« met » V« of »A« kiezen en tijd met »1...0« invoeren.
4 Regel »Minuut« met » V« of »Λ« kiezen en tijd met »1...0« invoeren.
5 Regel »Volume« met » V« of »A« kiezen en met »—« of »+« het volume instellen.
6 Regel »Modus« met » V« of »∧« kiezen en met »—« of »+« »DTV« of »ATV« kiezen. Deze invoer is alleen mogelijk als u voorheen een inschakeltijd heeft ingevoerd.
7 Regel »Programma« met » v« of »∧« kiezen en televisiezender met »—« of »+« invoeren.
COMFORTFUNCTIES
Uitschakeltijd invoeren (Slaap Timer)
In het menu "Slaap timer" kunt u voor het televisietoestel een uitschakeltijd invoeren. Het televisietoestel schakelt na afloop van de ingestelde tijd naar stand-by.
Functie uitschakelen, hiervoor de uitschakeltijd met »—« of »+« op »Uit« zetten.
3 Instelling met »i« beeindigen.
Automatische uitschakeling (auto Slaaptimer)
Is deze functie geactiveerd, dan schakelt het televisietoestel na 5 minuten in stand-by als er geen beeldsignaal gezonden wordt.
Functie uitschakelen, hiervoor met »—« of »+« de indicatie op »Uit« zetten.
3 Instelling met »i« beëindigen.
Tijdzone instellen
Het lokale tijdsverschil met de normale Greenwichtijd wordt door het televisietoestel automatisch herkend (de tijd levert de actueel gelevrde zender). U kan het lokale tijdsverschil zelf bepalen als de tijd niet herkend wordt of niet met uw plaatselijke tijd overeenkomt.
1 Regel »Tijdzone« met » v « of »∧ « kiezen.
2 Tijdszone met » —« of »+ « instellen (voor Duitsland geldt: + 1.00 Std).
3 Instelling met »i« beëindigen.
Aan welke bus(sen) van het televisietoestel u uw externe toestellen aansluit, is afhankelijk van de bussen waarmee het externe toestel uitgerust is en welke signalen ter beschikking staan.
Houd er rekening mee dat bij vele externe toestellen de resolutie van het videosignaal aan de ingangsbussen van het televisietoestel aangepast moet worden (zie gebruiksaanwijzing van het externe toestel). Welke waarde u moet instellen, vindt u in de opgegeven richtwaarden in de hoofdstukken van de aansluitmogelijkheden.
Aanwijzing:
Sluit geen apparatuur aan als uw toestel is ingeschakeld. Schakel voor het aansluiten ook de andere toestellen uit! Steek de stekker van uw toestel pas in het stopcontact als u de externe toestellen aangesloten hebt!
Uw televisietoestel is voorbereid voor de weergave van televisie-signalen (HDTV-signalen) met hoge resolutie.
De signaalbronnen (HDTV-Set-Top-boxen of High Definition DVD-Player) kunt u aan de bus »HDMI« (digitaal HDTV-signaal) aansluiten.
Hierdoor is ervoor gezorgd dat u ook digitale HDTV-uitzendingen, die beschermd zijn tegen kopiëren (HDCP High Bandwidth Digital Content Protection), zonder problemen kunt bekijken.
Dvd-speler, dvd-recorder, videorecorder of Set Top-Box aansluiten ...
... met digitaal audio-/video-signaal
Beeldsignaal: Video Digital; resolutie: standaard 576p; HDTV 720p, 1080i.
Geluidssignaal: Audio Digital (stereo, meerkanaal gecomprimeerd, ongecomprimeerd).
Zenderplaats »HDMI1« of »HDMI2«.
1 Bus »HDMI1« of »HDMI2« van het televisietoestel en de betreffende HDMI-bus van het externe toestel met een gewone HDMI-kabel verbinden (digitaal beeldsignaal en geluidssignaal).
... met analoog videosignaal (Progressiv)
Beeldsignaal: YUV; resolutie: standaard 576p; HDTV 720p, 1080i.
Geluidssignaal: Stereo, analoog.
Zenderplaats »YPBPR«.
1 Bussen »COMPONENT INPUT Y Pb Pr« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (beeldsignaal).
2 Bussen »COMPONENT INPUT AUDIO IN L R« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (geluidssignaal).
... via de EURO-AV-bus
Beeldsignaal: FBAS/RGB.
Geluidssignaal: Stereo, analoog.
Zenderplaats »SCART«.
1 Aansluiting »SCART« van het televisietoestel en de betreffende bus van het externe toestel met een EURO/AV-kabel verbinden.
... met S-video-signaal
Beeldsignaal: Y/C.
Geluidssignaal: Stereo, analoog.
Zenderplaats »S-Video«.
1 Bus »S-VHS« van het televisietoestel en de betreffende bus van het externe toestel met S-videokabel verbinden (beeldsignaal).
2 Bussen »L R« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (geluidssignaal).
... met analoog TV-signaal
Beeldsignaal: FBAS.
Geluidssignaal: Stereo, analoog.
Zenderplaats »AV«.
1 Cinchbus »Video« van het televisietoestel en de betreffende bus van het externe toestel met cinchkabel verbinden (beeldsignaal).
2 Bussen »L R« van het televisietoestel en de betreffende bussen van het externe toestel met cinchkabel verbinden (geluidssignaal).
Gebruik met videorecorder, dvd-speler of Set Top-Box
1 De videorecorder, dvd-speler of Set Top-Box inschakelen en de gewenste functie kiezen.
2 »AV« indrukken, met » v« of »∧« zenderplaats van het gewenste ingangssignaal (»SCART«, »AV«, »S-Video«, »HDMI1«, »HDMI2« of »YPBPR«) kiezen en met »●« bevestigen.
Hoofdtelefoon
Hoofdtelefoon aansluiten
1 Stekker van de hoofdtelefoon (3,5 mm ø cinch) in de bus van de hoofdtelefoon aan de rechterkant van het toestel steken.
Geluidsinstellingen voor de hoofdtelefoon kiezen
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt op het scherm.
2 Menu »GELUID« met » — « of »+ « kiezen en met »●« bevestigen.
3 Regel »Hoofdtelefoon« met » V« of »Λ« kiezen.
4 Volume met » — « of »+ « instellen.
5 Instelling met »i« beeindigen.
Als het televisietoestel gecodeerde programma's van privé-aanbieders ontvangt, dan hebt u hiervoor een decoder nodig.

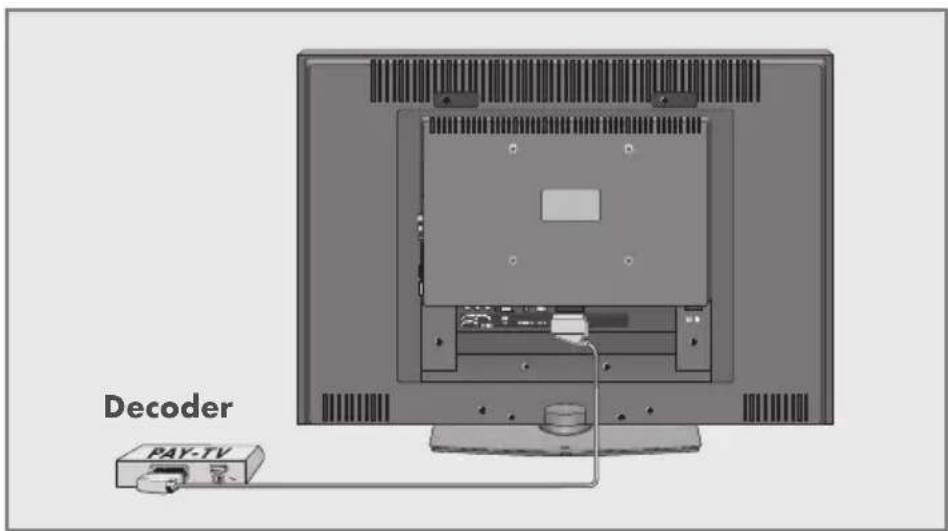

Decoder of satellietontvanger aansluiten
1 Aansluiting »SCART« van het televisietoestel en de aansluiting van de decoder met een EURO-AV-kabel verbinden.
Gebruik met een decoder of satellietontvanger
1 Decoder en televisietoestel inschakelen.
2 »AV« indrukken, met » V« of »A« de programmaplaats »SCART« kiezen en met »●« bevestigen.

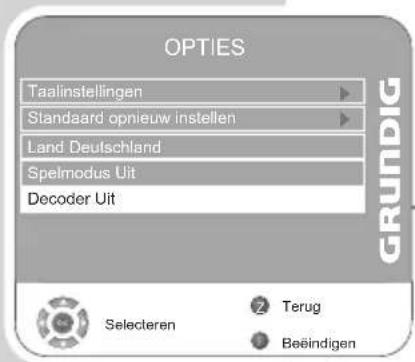

Zenderplaats voor een decoder activeren
Is deze functie ingeschakeld, dan levert de aangesloten decoder (aan aansluiting »SCART«) het ongecodeerde beeld-/geluids - signaal.
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt op het scherm.
2 Menu »OPTIES« met » — « of »+ « kiezen en met »●« bevestigen.
3 Regel »Decoder« met » V« of »∧« kiezen.
4 Functie met » -« of »+« activeren (»Aan«).
5 Instelling met »i« beeindigen.
Camcorder aansluiten
1 De gele aansluiting »Video« van het televisietoestel en de overeenstemmende aansluiting van de camerarecorder (VHS, Video 8) met een cinch-kabel verbinden (beeldsignaal);
of
aansluiting »S-VHS« (beeldsignaal) van het televisietoestel en de aansluiting van de camerarecorder (S-VHS, Hi 8) met een S-Video-kabel verbinden.
2 Witte en rode aansluitingen » L R« van het televisietoestel en de overeenstemmende aansluitingen van de camerarecorder met een cinch-kabel verbinden (geluidsignaal).
Aanwijzing:
Aan de bussen »Video« en »S-VHS« mag niet tegelijk een beeldsignaal voorhanden zijn. Dat zou tot beeldstoringen kunnen leiden.
Gebruik met een camcorder
1 »AV« indrukken, met » V« of »A« de programmaplaats »AV« of »S-Video« kiezen en met »●« bevestigen.
2 De camcorder inschakelen, een cassette inschuiven en weer gave starten.
Hifi-installatie/AV-receiver
Hifi-installatie/AV-receiver aansluiten
1 Bus »SPDIF OUT« van het televisietoestel en de betreffende bus van de AV-receiver met cinchkabel verbinden (digital geluid-signaal).
GEBRUIK ALS PC-MONITOR
PC aansluiten
1 Bus »PC-IN VGA« van het televisietoestel en de betreffende bus van de pc met een vga-kabel verbinden.
2 Bus »PC AUDIO IN« van het televisietoestel en de betreffende bus van de pc met cinchkabel verbinden (geluidssignaal).
Aanwijzing:
Pas a.u.b. uw pc aan de monitor aan (beeldschermresolutie bijv. 1280 x 768, beeldfrequentie bijv. 60 Hz).
Programmaplaats voor de pc kiezen
1 »AV« indrukken, met » V« of »A« de programmaplaats »PC« of »PC« kiezen en met »●« bevestigen.
Instellingen voor de pc
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt op het scherm.
2 Menu »ZENDERKIEZER« met » — « of »+ « kiezen en met »●« bevestigen.
3 Gewenste functie/instelling met » ∧« of »∨« selecteren en met »-« of »+« de instelling uitvoeren.
- De mogelijkheden:
»Beeldformaat« Voor de automatisch aanpassing aan de pc;
»H. positie« Horizontale beeldpositie instellen;
»V. positie« Verticale beeldpositie instellen;
»Grootte« Pulsfrequentie instellen;
»Fase« Horizontaal flikkeren, onscherpe en horizontale stroken verhelpen.
4 Instelling met »i« beëindigen.
GEBRUIK MET COMMON INTERFACE\_
Common Interface inschuiven
Schakel het toestel uit vooraleer u de CI-module in sleuf »CI« steekt.
1 Juiste smartcard in de CI-module schuiven.
2 CI-module met Smartcard in sleuf »CI« van het televisietoestel steken.
Aanwijzing:
Gecodeerde zenders worden alleen in de Skandinavische landen digitaal terrestrisch (DVB-T) uitgezonden.
Welke CI-module zich in de Common Interface-sleuf bevindt, kommt u in het ondermenu »CA-module« te weten.

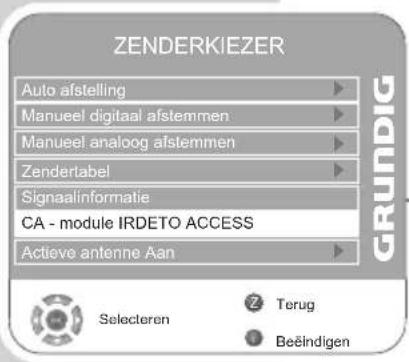

Toegangscontrole voor CI-module en de smartcard
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt op het scherm.
2 Menu »ZENDERKIEZER« met » - « of »+ « kiezen en met »●« bevestigen.
3 Regel »CA-module« met » V« of »A« selecteren en met »●« bevestigen.
Aanwijzingen:
Via dit menu krijgt u bedieningsinstructies en na de invoer van uw PIN-code krijgt u toegang tot de zenders van de PAY-TV-aan -bieder.
De verdere instellingen vindt u in de bedieningshandleiding van de CI-module en de smartcard.
4 Instelling met »i« beeindigen.
SPECIALE INSTELLINGEN
Digitale TV-zenders instellen
Deze zoekloop wist alle zenders die zich in de zendertabel bevinden!

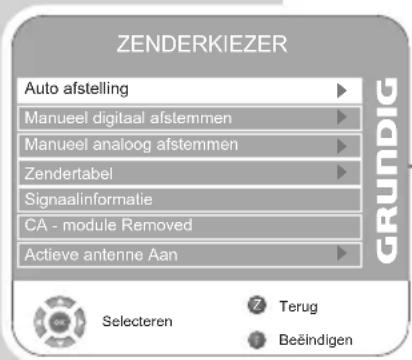

Alle digitale zenders met de automatische zoekloop instellen
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt.
2 Menu »ZENDERKIEZER« met » - « of »+ « kiezen.
3 Regel »Auto afstelling« met » v« of »∧« kiezen en met »●« bevestigen.
4 Regel »Land Selectie« met » v« of »∧« kiezen en land met »—« of »+« kiezen.
5 Regel »Scantype« met » v« kiezen.
Met »— « of »+ « de indicatie »DTV« kiezen en zoekloop met »●« starten.
- Het menu »Zoeken...« verschijnt, de zoekloop naar digitale televisiezenders begint. De zoekloop kan - afhankelijk van het aantal te ontvangen zenders - enkele minuten duren.
- Het zoeken is beëindigd als de »Zendertabel« weergegeven wordt.
Aanwijzing:
De zenderzoekloop kan met »i« op elk moment worden afgebroken.
6 Instelling met »i« beëindigen.

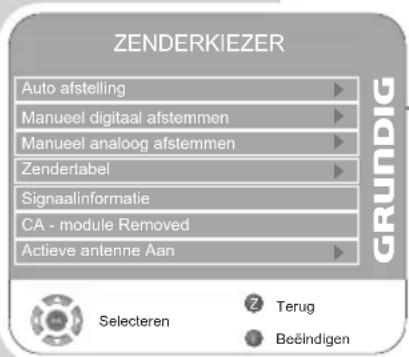

Digitale zenders door het invoeren van kanaal-nummers instellen
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt.
2 Menu »ZENDERKIEZER« met » — « of »+ « kiezen.
3 Regel »Manueel digitaal afstemmen« met » V« of »A« kiezen en met »●« bevestigen.
- Het menu »Manueel digitaal afstemmen« wordt getoond.
4 Kanaalnummermet »1...0« direct invoeren en met »●« bevestigen.
- De zoekloop is afgesloten als de gevonden zenders in de lijst verschijnen.
5 Instelling met »i« beeindigen.
SPECIALE INSTELLINGEN
Analoge TV-zenders instellen
Deze instelling is alleen vereist als u geen digitale zenders kunt ontvangen en u bij de eerste installatie geen analoge zoekloop uitgevoerd hebt.
De zender kan direct of via een zoekloop ingesteld worden.
Televisie-toestel op analoge TV-zenders omschakelen
1 Menu »SIGNAALBRON« met »AV« oproepen.
2 Signaalbron »ATV« met » v« of »∧« kiezen en met »●« bevestigen.
Aanwijzing:
Meer over de bediening kunt u in de volgende hoofdstukken lezen.
Alle analoge zenders opnieuw instellen
Deze instelling is alleen nodig als u geen digitale zenders kan ontvangen of als u alle analoge zenders opnieuw wilt instellen.
De analoge televisiezenders worden in de zendertabel achter de digitale televisiezenders geplaatst.
Aanwijzing:
Antennekabel van de huisantenne (voor analoge televisiezenders) in de antenne-aansluiting »ANT-IN« van het televisietoestel steken.
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt.
2 Menu »ZENDERKIEZER« met » — « of »+ « kiezen.
3 Regel »Auto afstelling« met » v« of »∧« kiezen en met »●« bevestigen.
4 Regel »Land Selectie« met » V« of »∧« kiezen en land met »—« of »+« kiezen.
5 Regel »Scantype« met » v« kiezen.
- Het menu »Zoeken...« verschijnt, de zoekloop naar analoge televisiezenders begint. De zoekloop kan - afhankelijk van het aantal te ontvangen zenders - enkele minuten duren.
- Het zoeken is beeindigd als de »Zendertabel« weergegeven wordt.
Aanwijzing:
De zenderzoekloop kan met »i« op elk moment worden afgebroken.
6 Instelling met »i« beeindigen.
SPECIALE INSTELLINGEN
Manueel analoog afstemmen
System BG
Kanaalinvoer S 21
Fijninstelling + 00
Zoeken
Programma neen 1
Overslaan Ja
Frequentie 443.25 MHz
Selecteren
Opslaan
Beëindigen
Terug
Manueel analoog afstemmen
System BG
Kanaalinvoer S 21
Fijninstelling + 00
Zoeken
Programma neen 1
Overslaan Ja
Frequentie 443.25 MHz
Selecteren
Opslaan
Beëindigen
Terug
Manueel analoog afstemmen
System BG
Kanaalinvoer S 21
Fijninstelling ◀ ▶ + 00
Zoeken
Programma neen 1
Overslaan Ja
Frequentie 443.25 MHz
Selecteren
Opslaan
Beëindigen
Terug
Analoge zenders instellen door het invoeren van kanaalgetallen
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt.
7 Kanaalnummer met » –« of »+« stapsgewijs invoeren of met »1...0« kanaalnummer direct invoeren.
Aanwijzing:
Het actuele systeem wordt in de regel »System« weergegeven. Als de kleur en/of het geluid niet in orde zijn, de regel »System« met »V« of »A« kiezen.
Wilt u nog meer zenders instellen, herhaal dan de punten 4 tot en met 8.
9 Instelling met »i« beeindigen.
Analoge TV-zenders fijn afstemmen
Het televisietoestel stemt automatisch op de best mogelijke ontvangst af. In regio's met slechtere ontvangst kan het nodig zijn om een manuele fijnafstemming uit te voeren.
1 Zenders met »1...0« direct of met »V« of »A« stapsgewijs kiezen.
2 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt.
7 Instelling met »i« beeindigen.
SPECIALE INSTELLINGEN
Zenderbezetting van de analoge zenders wijzigen
Als bij het instellen van de televisiezenders met het automatische zenderzoeken zenders meerdere keren zijn opgeslagen, dan kunt u die wissen. U kunt ook zenders op een andere zenderplaats opslaan, een zendernaam wijzigen of opnieuw invoeren alsook zenderplaatsen overslaan.
Zendertabel kiezen
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt op het scherm.
2 Menu »ZENDERKIEZER« met » — « of »+ « kiezen en met »●« bevestigen.
3 Regel »Zendertabel« met » V« of »∧« selecteren en met »●« bevestigen.
Aanwijzing:
Meer over de bediening kunt u in de volgende hoofdstukken lezen.
Zenders wissen
1 In het menu »Zendertabel« de te wissen zender met » V« of »A« kiezen en met »□□« (geel) bevestigen.
2 Wissen met »©« (groen) bevestigen.
Aanwijzing:
Met » (rood) kunnen alle zenders gewist worden.
Zenders sorteren
1 In het menu »Zendertabel« de te wissen zender met » V«, »Λ«, »-« of »+« kiezen.
2 Zender met »©« (groen) markeren.
3 Nieuwe zenderplaats met » v«, »∧«, »—« of »+« kiezen en met »●« bevestigen.
- Alle volgende zenders worden een zenderplaats verschoven.
Aanwijzing:
Wilt u nog meer zenders sorteren, herhaal dan de punten 1 tot 3.
Zendernaam invoeren (max. 5 tekens)
1 In het menu »Zendertabel« de te wissen zender met » V«, »Λ«, »—« of »+« kiezen.
2 Zender met » □□« (geel) markeren.
3 Met » ∧« of »∨« letters of cijfers kiezen, met »— « of »+« naar de volgende positie, daar de invoer herhalen.
4 Zendernaam met »●« opslaan.
Aanwijzing:
Wilt u nog meer zender invoeren, herhaal dan de punten 1 tot en met 4.
Zenders overslaan
U kunt zenders markeren die bij de keuze met »V« of »A« overgeslagen moeten worden. Het kiezen met de cijfertoetsen blijft mogelijk.
1 In het menu »Zendertabel« de gewenste televisiezender met » v« of »∧« kiezen.
2 Met » +« naar het symbool »⊗« schakelen en televisiezender met »●« markeren.
- De televisiezender is met »⊗« gekenmerkt.
Aanwijzing:
De televisiezender kan weer vrijgegeven worden. Tele visiezender met »V« of »A« kiezen, met »+« naar het symbool »⊗« schakelen en blokkering met »●« uitschakelen.
Favorietentabel opstellen
U kan uw favoriete zenders selecteren en in maximaal vier favo - rietentabellen (FAV1 tot FAV4) opslaan.
1 In het menu »Zendertabel« de gewenste televisiezender met » V« of »A« kiezen.
2 Televisiezender met » —« of »+« in de favorietentabel 1 tot 4 "schuiven" en met »●« opslaan.
- De positie in de favorietentabel is met »♥« gemarkeerd.
- U kan dezelfde zender in meerdere favorietentabellen invoeren.
Aanwijzing:
De zender kan uit de favorietentabel verwijderd worden. De zender met »v« of »∧« en »—« of »+« kiezen en met »●« wissen.
Instellingen beëindigen
1 Instellingen met »i« beëindigen.
Signaalinformatie laten verschijnen
(alleen bij digitale televisiezenders)
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt op het scherm.
2 Menu »ZENDERKIEZER« met » — « of »+ « kiezen en met »●« bevestigen.
3 Regel »Signaalinformatie« met » V« of »A« selecteren en met »●« bevestigen.
- U krijgt informatie over het kanaal, de modulatie, de kwaliteit en de signaalsterkte.
Aanwijzingen:
In de onderste paragraaf van het menu worden de signaaleigen - schappen weergegeven. Hoe verder de balk bij »Kwaliteit« en »Signaalsterkte« naar rechts strekt, hoe beter het ontvangen signaal.
Het signaalpeil hangt niet alleen van uw ontvangstinstallatie van uw ontvangstsysteem, maar ook van het momenteel actieve kanaal af. Houd hier rekening mee als u aan de hand van de signaalsterkte-indicatie de afstelling van uw antenne controleert!
4 Invoer met »i« beëindigen.

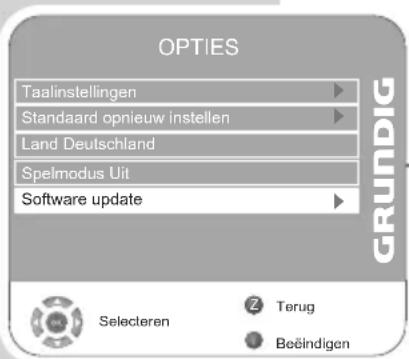

Software actualiseren
(alleen bij digitale televisiezenders)
1 Menu met »i« oproepen.
- Het menu »BEELD« verschijnt op het scherm.
- De software wordt - indien mogelijk - automatisch geactualiseerd.
5 Instelling met »i« beëindigen.
Technische gegevens
Werkspanning: 230 V, 50 Hz
Opgenomen vermogen: bij gebruik 180 W
in stand-by < 1 W
Uitgangsvermogen: 2 x 20 watt muziek,
2 x 10 watt sinus
Ontvangstbereiken: Analoog: C01 ... C80,
speciale kanalen S01 ... S41
Digital: VHF/UHF
Bandbreedte 7 MHz en
8 MHz
COFDM modes: 2k en 8k
Constellatie: 16QAM,
64QAM, QPSK
Zenderplaatsen: 400 (digitaal), 99 (analoog) en 7 AV
Beeldschermgrootte: 94 cm/37"
Max. resolutie: WXGA 1366 x 768
Servicevoorschriften voor de speciaalzaak
Het toestel mag slechts met de bijgeleverde voedingseenheid worden gebruikt. Het product voldoet aan de vereisten van de volgende EU-richt lijnen:
2006/95/EG Richtlijn betreffende elektrische bedrijfsmiddelen voor het gebruik binnen bepaalde spanningsgrenzen. 2004/108/EG Richtlijn over de elektromagnetische compatibiliteit.
Het toestel voldoet aan de normen: EN 60065, EN 55013, EN 55020, EN 55022, EN 55024.
Milieutip
Dit product werd van hoogwaardige materialen en delen gemaakt die gerecycleerd kunnen worden.
Het product mag daarom op het einde van zijn levensduur niet met het gewone huisvuil meegegeven worden, maar moet op een verzamelpunt voor het recycleren van elektrische en elektronische toestellen afgegeven worden. Het hiernaast afgebeelde symbool aan het product, in de gebruiksaanwijzing of op de verpakking wijst hierop.
Gelieve u over de plaatselijke verzamelpunten bij uw gemeentebestuur te informeren.
Door het laten recycleren van oude toestellen levert u een belangrijke bijdrage voor de bescherming van ons milieu.
Storingen zelf verhelpen
Als de volgende maatregelen niet tot een bevredigend resultaat leiden, neemt u dan contact op met een bevoegde GRUNDIG-dealer! Houd er rekening mee dat storingen ook door externe apparatuur, zoals videorecorders en satellietontvangers kunnen worden veroorzaakt.
| Storing | Mogelijke oorzaak | Oplossing |
| Beeld helder (ruisen), maar geen zender zichtbaar | Antennekabel | Antennekabel aangesloten? |
| Geen zender geprogrammeerd | Programmazoekloop starten | |
| Beeld contrastarm | Beeldinstellingen versteld | Helderheids-, contrast-, resp. kleurinstelling wijzigen |
| Probleem ligt bij de zender | Met andere zender testen | |
| Beeld en/of geluid verstoord | Storingen door andere toestellen | Positie van de toestellen ver-anderen |
| Echobeelden, reflectie | Zenderinstelling | Automatische of manuele zender-instelling/fijne instelling |
| Antenne | Antennekabel of -installatie laten controleren | |
| Geen kleur | Kleurintensiteit op minimum | Kleur bijstellen |
| TV-norminstelling (als in stel -mogelijk heid voorhanden is) | Juiste kleurennorm kiezen | |
| Probleem ligt bij de zender | Met andere zender testen | |
| Beeld maar geen geluid | Minimaal volume | Volume bijstellen/inschakelen |
| Geen of gestoorde teletekst | Probleem ligt bij de zender | Met andere zender testen |
| Zender (heeft geen teletekst) of antenne-installatie | Met een andere zender contro-leren, fijnafstelling, echobeel-den | |
| Zendersignaal te zwak | Antenne-installatie controleren | |
| Afstandsbediening werkt niet | Geen optische verbinding | Afstandsbediening op het tele-visietoestel richten |
| Batterijen van de afstandsbedie-ning | Batterijen controleren of vervan-gen | |
| Ongedefinieerde gebruiksto-estand | Televisietoestel met de nettoets ca. 2 min. uitschakelen | |
| Bij gebruik met pc beeld donker | Verkeerde instelling van de beeldschermresolutie en de beelfrequentie op de pc | Op de pc de instelling wijzigen (bijv. beeldschermresolutie 1280 x 768, beeld frequentie 60 Hz) |
WAARSCHUWING:
Dit is een A klasse product. In een huishoudelijke omgeving kan dit product radiostoringen veroorzaken. In dat geval moet de gebruiker de nodige maatregelen nemen.
