GEBRUIKSAANWIJZING ST 70 780 TEXT GRUNDIG

Heeft de dealer het TV-toestel al op- en ingesteld, begin dan bij pagina 7 van deze gebruiksaanwijzing.

Veiligheid, opstellen en aansluiten 3

Veiligheidstips 3

Aansluitvoorbeeld 3

Voorbereiden en zenderplaatsen indelen 4-6

Batterij in de afstandsbediening plaatsen ..... 4

Toestel in-/uitschakelen 4

Het DIALOG CENTER als gebruikersinstructies .. 4

Zenderplaatsen indelen met het zoek-geheugen-systeem ATS .... 5

Zenders sorteren 5

Zenders wissen 5

Beperken van de keuze van de zenderplaats .... 5

Televisiezenders handmatig instellen ..... 6

De afstandsbediening, korte beschrijving van het gebruik van de televisie 7

Geluidsinstellingen 8

»GELUID« menu oproepen 8

Stereobreedte 8

Geluid (stereo/tweetalig, mono) 8

Hoge tonen, lage tonen, balans 8

Beeldinstellingen 8

»BEELD« menu oproepen 8

Contrast 8

Beeldscherpte 8

Helderheid en kleurcontrast 8

Omschakeling van het beeldformaat 16:9 ..... 8

De teletekst-modus 9-12

Korte beschrijving van teletekst 9

TOP-FLOF-tekst-modus 10

Normale teletekst-modus 10

Teletekstpagina vergroten 10

Pagina-stop bij meervoudige pagina's ..... 11

Subpagina's direct oproepen 11

Antwoord geven 11

» Page Catching « – bepaalde teletekstpagina's direct kiezen en oproepen .... 11

Wachttijden overbruggen 12

Taalgroepen kiezen 12

Comfortfuncties 13-14

Speciale functies 13

Inschakelen met 13

Beeld-/geluidsbalk 13

Zendernaam 13

Volume aanpassen 13

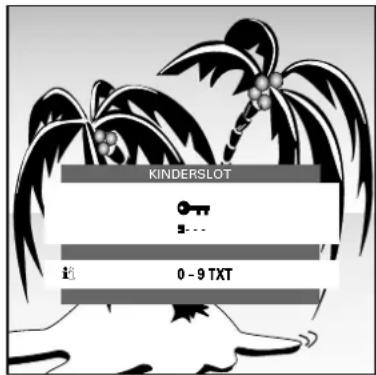

Het kinderslot 14

Kleurnorm handmatig instellen ..... 14

Geluidsnorm handmatig instellen 14

Blauw beeldscherm kiezen 14

Zwart beeldscherm kiezen 14

Servicecode 14

Aansluitmogelijkheden en gebruik

De AUDIO-/VIDEO-aansluitingen 15

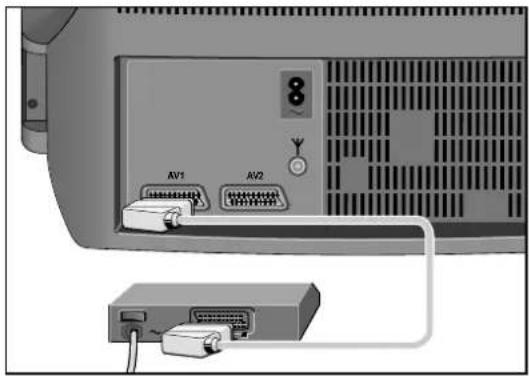

Decoder of satellietreceiver aansluiten .... 15

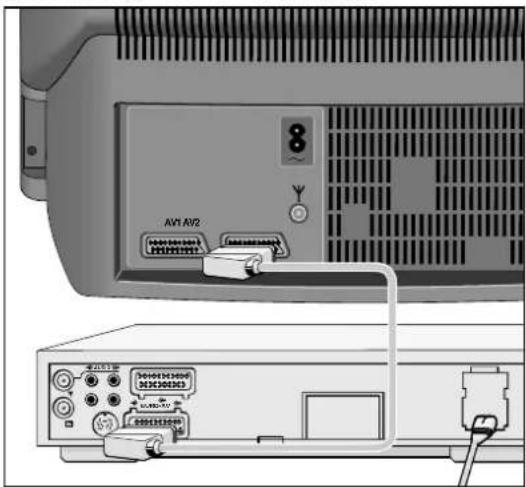

Videorecorder of SET-TOP-box aansluiten .... 15

Kopiëren van video-opnamen via het TV-toestel ....15

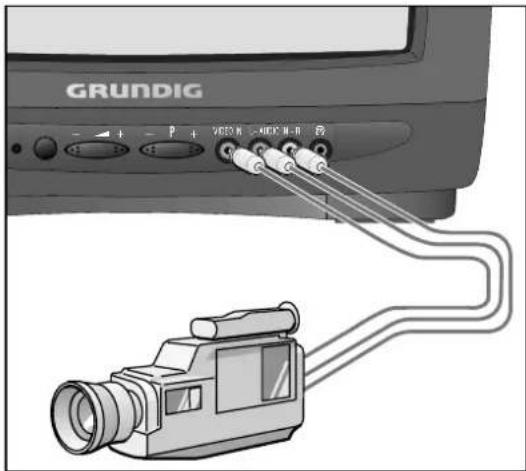

Camcorder aansluiten 16

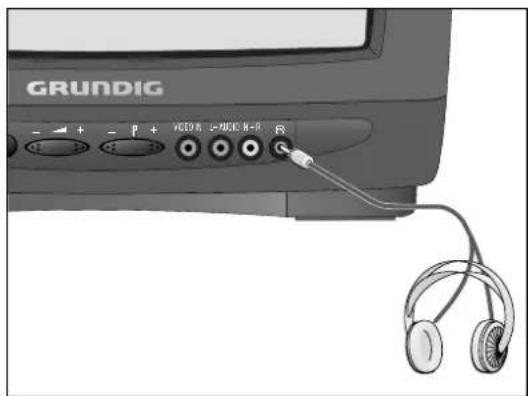

Hoofdtelefoon aansluiten 16

Servicetips voor de dealer 17

Informatie voor de klant 17

Voor het milieu relevante mededelingen zijn van dit symbool voorzien.

Grundig – milieutips

Bij dit TV-toestel vormen techniek en ecologie een overtuigende eenheid. Er worden uitsluitend ecologisch hoogwaardige materialen gebruikt. De behuizing bestaat voor een groot deel uit hergebruikt kunststof en is met milieuvriendelijke waterlakken gedeeltelijk met recyclinglak gelakt. Waar maar mogelijk, werd van het lakken van de afzonderlijke onderdelen van de behuizing afgezien. Door de verbeterde constructie van het toestel kan van het gebruik van vlambeveiligingsmiddelen afgezien worden. Voor een hoogwaardige recycling na afloop van het gebruik, is het aantal soorten kunststof consequent gereduceerd – alle grotere kunststof delen zijn gemarkeerd. Voor een optimaal hergebruik is dit TV-toestel bijzonder demontagevriendelijk geconstrueerd.

Veiligheid en opstellen

Geachte klant!

Om ervoor te zorgen, dat dit hoogwaardige en comfortabele TV-toestel u lang plezier en amusement biedt, is het zeer belangrijk, dat u tijdens het opstellen van het toestel op de volgende punten let.

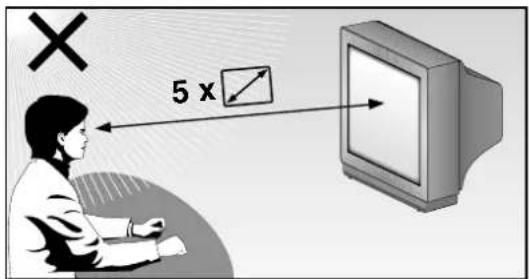

De ideale kijkafstand bedraagt 5x de beeldscherm-diagonaal.

Licht van buitenaf op het beeldscherm verslechtert de beeldkwaliteit.

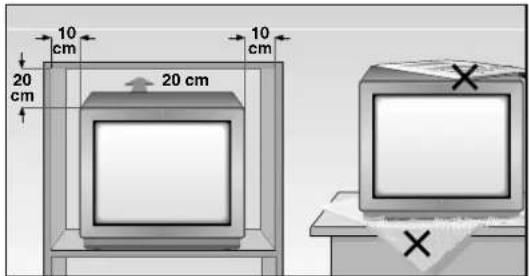

De afstanden tussen kast en toestel moeten groot genoeg zijn als het toestel in een kast opgesteld is.

De ventilatiesleuven niet afdekken.

In het toestel kunnen ophopingen van warmte ontstaan.

Ophopingen van warmte zijn een bron van gevaar en verkorten de levensduur van het toestel. Laat voor alle zekerheid af en toe de neerslag in het toestel door een vakman verwijderen.

Het netsnoer niet beschadigen.

Geen magnetische velden (bv. luidsprekerboxen) in de buurt van het toestel.

Let erop, dat er geen vloeistoffen of voorwerpen in het toestel komen (gevaar voor kortsluiting).

Reinig het beeldscherm alleen met een vochtige, zachte doek. Gebruik alleen schoon water.

Voorkom schade door blikseminslag door het neten antennesnoer eruit te trekken.

Ook als het toestel uitgeschakeld is, kunnen door blikseminslag in het lichtnet en/of in het antenne-snoer beschadigingen optreden.

Het toestel mag alleen door geautoriseerde vak- mensen geopend en onderhouden worden.

Dit TV-toestel is voor het ontvangen en het weergeven van beeld- en geluidssignalen bestemd. Elk ander gebruik is uitdrukkelijk verboden.

Aansluiten

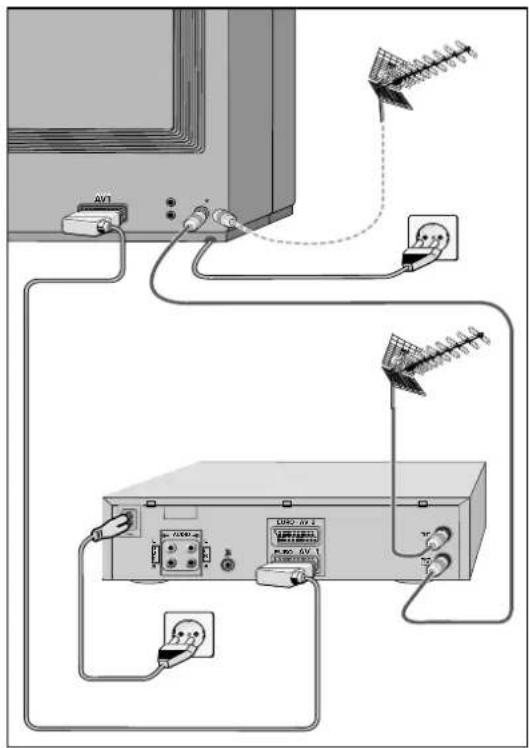

Aansluitvoorbeeld (TV-toestel en videorecorder)

Batterij in de afstandsbediening plaatsen

Let op de polen in het batterijvakje.

Als de batterij leeg is, verschijnt op het beeldscherm de melding: »Battery«.

Lege batterij beslist verwijderen. Voer de lege batterijen op milieuvriendelijke wijze af.

Toestel inschakelen

Toets Ⓞop het toestel indrukken.

Brandt daarna de indicatie, dan staat het toestel in stand-by.

Met de cijfertoetsen ①- AV⑥ of de toets △ van de afstandsbediening schakelt u het toestel helemaal in.

Toestel in stand-by schakelen

Toets ⏻van de afstandsbediening indrukken.

Het toestel is niet helemaal uitgeschakeld.

Het toestel kan met de afstandsbediening weer ingeschakeld worden.

Toestel helemaal uitschakelen

Als u het toestel langdurig (bijvoorbeeld 's nachts) niet gebruikt, dan schakelt u het met deze toets uit.

U bespaart daardoor energie.

Toets ⑩op het toestel indrukken.

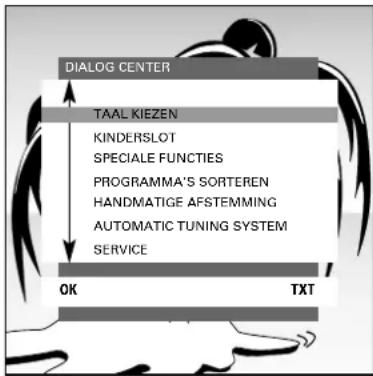

Het DIALOG CENTER als gebruikers-instructies

In het DIALOG CENTER en de afzonderlijke pagina's van de gebruikersinstructies ziet u de mogelijke functies en met welke toetsen van de afstandsbediening deze functies geactiveerd worden.

Toetssymbolen en dialoogregels tonen de mogelijke bedieningsstappen.

De tekens op het beeldscherm zijn symbolen voor de volgende toetsen van de afstandsbediening:

Symbool Toets Functie

▲P+

Voor het stap voor stap kiezen

▼van regels of functies op één pagina.

◀ ▶

Voor het veranderen van in- stellingen.

i ⓘ Roept het DIALOG CENTER

op (i en OK) en schakelt van de pagina's terug naar het DIALOG CENTER.

OK OK

Bevestigt functies.

i

Onthoud a.u.b. deze toetsen goed, u heeft ze in de volgende bedieningsstappen steeds weer nodig!

Zenderplaatsen indelen, met het zoek-geheugen-systeem ATS

Het toestel is met de automatische zenderzoekfunctie ATS uitgerust, die de indeling van de zenderplaatsen van u overneemt.

U start de zoekfunctie en kunt daarna de zenders in een door u gekozen volgorde sorteren. U kunt ook zenders die meermaals gevonden werden of waarvan de ontvangstkwaliteit te slecht is uit de zenderlijst wissen.

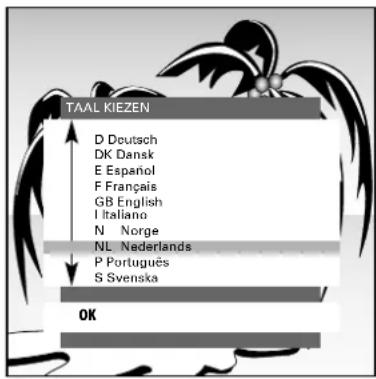

1 Na het inschakelen van het toestel wordt de pagina »TAAL KIEZEN« weergegeven.

i Voor de dialoog tussen u en het TV-toestel kan uit meerdere talen gekozen worden. De meldingen van de gebruikersinstructies geschieden in de gekozen taal.

2 Taal van de dialoog met toets of kiezen en met toets OK bevestigen. De pagina » AUTOMATIC TUNING SYSTEM « verschijnt.

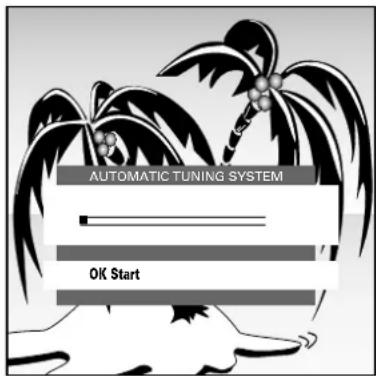

i De pagina » AUTOMATIC TUNING SYSTEM « kan ook direct vanuit het » DIALOG CENTER « opgeroe-pen worden.
3 » AUTOMATIC TUNING SYSTEM « met toets OK starten.
i De handeling kan al naar gelang het aantal te ontvangen televisiezenders een minuut en langer duren.
i De zenderzoekfunctie kan met toets Ⓜ afgebroken worden.

Na het zoeken schakelt het toestel op zenderplaats 1 en de pagina »SORTEER« wordt weergegeven.

i

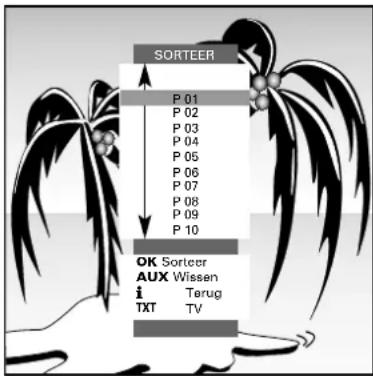

Programma's sorteren

1 Zender, die verplaatst moet worden, met toets ⚡, ⚠kiezen.

2 Zender met toets OK markeren.

3 Nieuwe zenderplaats met toets ▼, △, kiezen.

4 Instelling met toets OK opslaan.

i Nog meer zenders verplaatsen, handeling vanaf punt 1 herhalen.

5 Instelling met toets Ⓜt beëindigen.

Zenders wissen

1 Zender, die gewist moet worden, met toets ⚡, ⚠ kiezen.
2 Zender met toets AUX wissen.
i Nog meer zenders wissen, handeling vanaf punt 1 herhalen.
3 Instellingen met toets 📊 beëindigen.
i De pagina's » AUTOMATIC TUNING SYSTEM «, » SORTEER « (onder » Programma's sorteren «) en » TAAL KIEZEN « kunnen ook direct vanuit het »DIALOG CENTER« opgeroepen worden.

Beperken van de keuze van de zenderplaats

De ATS-zoekfunctie slaat alle gevonden zenders op en „blokkeert” de eerste niet-bezette zenderplaatsen automatisch. Daardoor kunnen tijdens het stap voor stap kiezen van de zenderplaats („zappen“) met de toetsen ⬆, ⬆ alleen de gevonden zenders gekozen worden.

U kunt deze beperking ook handmatig invoeren, in het voorbeeld werd vanaf zenderplaats 6 „geblokkeerd”.

Toets ⓘ en vervolgens toets OK indrukken.

De pagina »DIALOG CENTER« verschijnt.

De regel » HANDMATIGE AFSTEMMING « met toets ▼ of △ kiezen en met toets OK bevestigen.

In de pagina » HANDMATIGE AFSTEMMING « met toets ◀of ►zenderplaats 6 kiezen.

De regel » Band « kiezen en met toets ◀ of ▶ » 00 « kiezen.

Instelling met toets OK opslaan en met toets TXT beëindigen.

Nu kunnen de eerste 5 zenders snel doorgeschakeld worden, de daaropvolgende zenderplaatsen kunnen met de toetsen ^17 , ^24 niet meer gekozen worden. Alle zenderplaatsen kunnen nog wel met de cijfertoetsen ①⑨ gekozen worden.

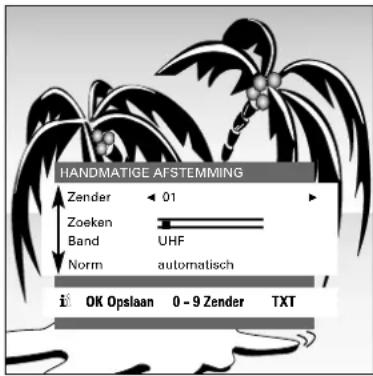

Televisiezenders handmatig instellen

Toets ⓘ en vervolgens toets OK indrukken.

De pagina »DIALOG CENTER« verschijnt.

De regel » HANDMATIGE AFSTEMMING « met toets ▼ of ▲ kiezen en met toets OK bevestigen.

» Zender « – plaats met toets ◀ of ▶ of de cijfer-toetsen ①… ⑨ kiezen.

Regel » Band « kiezen enmet toets ☑ of ☑ de be-nodigde frequentieband kiezen (VHF 1 = C 2 - C 4 en S 1 - S 10; VHF 3 = C 5 - C 12 en S 11 - S 39; UHF = S 40 - S 41 en C 21 - C 69).

Regel » Norm « kiezen en met toets ◀ of ▶ ben-odigde instelling kiezen.

Regel » Zoeken« kiezen en met toets ◀ of ◀ zoek- functie starten. Door kort, meermaals indrukken van de toets ◀ of ◆kan de beeld- en geluidsindruk fijn afgestemd worden (finetuning).

Instelling met toets OK opslaan.

Voor het instellen van nog meer zenders handeling vanaf punt .

Instelling met toets 📊 beëindigen.

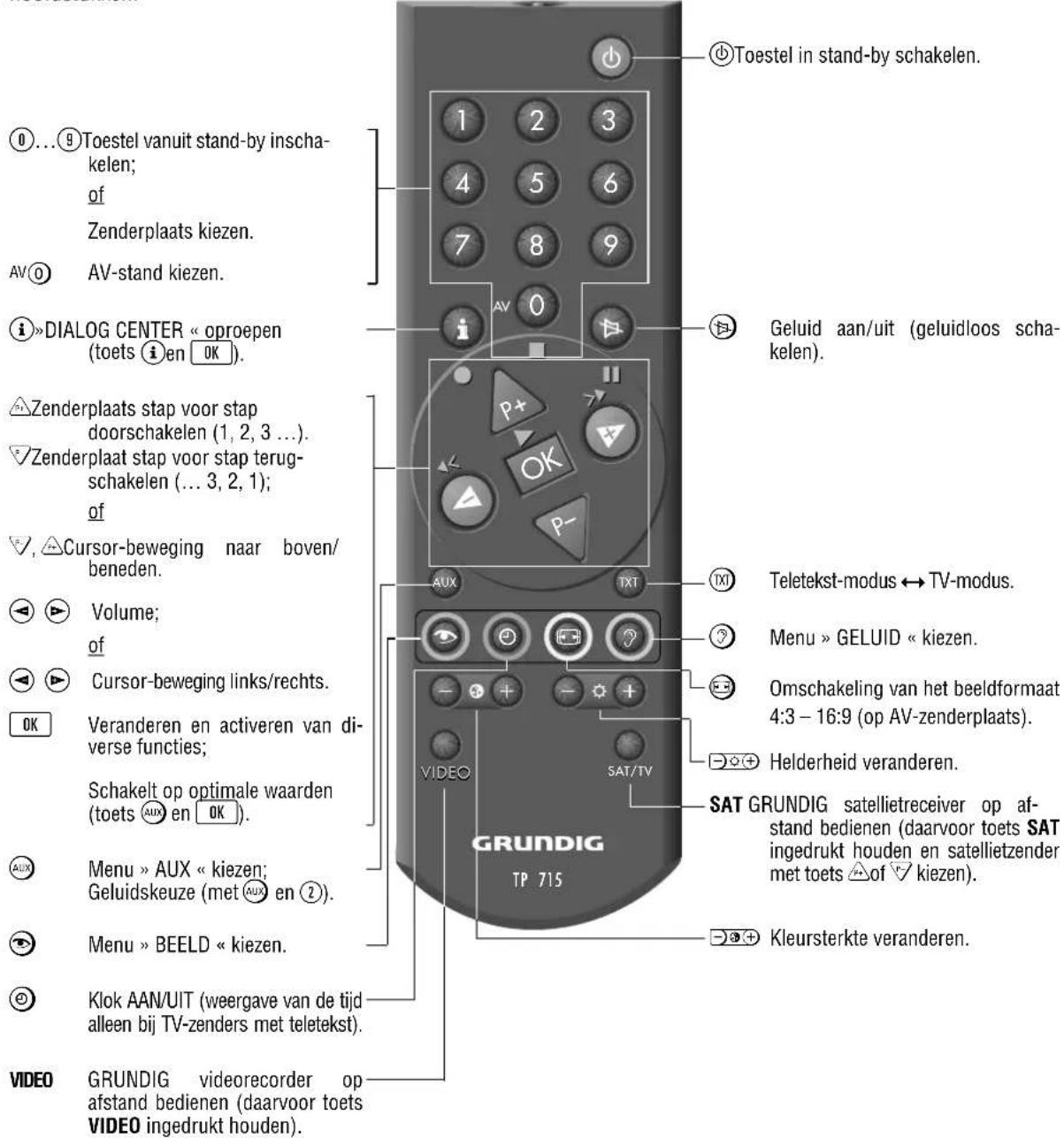

Korte beschrijving van het gebruik van de televisie

Op deze pagina worden de toetsen van de afstandsbediening slechts kort uitgelegd. Uitvoerige beschrijvingen haalt u a.u.b. uit de desbetreffende hoofdstukken.

Videorecorder op afstand bedienen

Met de afstandsbediening van dit TV-toestel kunt u ook GRUNDIG-videorecorders op afstand bedienen. Welke videorecorder hiervoor geschikt zijn, kan uw dealer u vertellen.

Toets VIDEO indrukken en ingedrukt houden.

Daarmee schakelt u de afstandsbediening op video-recorder-modus.

Vervolgens de gewenste toets indrukken.

In het volgende overzicht kunt u zien, met welke toetsen de recorderfuncties in werking gezet kunnen worden.

◀ (Toets ⬇) = Beeldzoekfunctie achteruit
▶(Toets ⬇) = Beeldzoekfunctie vooruit
●(Toets ⓘ) = Opnamestart
■(Toets AV①) = Stop
(Toets OK) = Start van de weergave
= Zenderplaats -
P_+= Zenderplaats +
II (Toets Ⓥ) = Pauze

Geluidsinstellingen

Wilt u persoonlijke geluidsinstellingen maken, dan kunt u dit met behulp van de menupagina »Geluid«.

2 Gewenste instelling met toets △ of ▼ kiezen.

i De volgende instellingen worden steeds met toets ②beëindigd.

Stereobreedte

Verbreedt bij stereo-uitzendingen het klankbeeld en verbetert het bij mono-uitzendingen.

1 De regel » ▶ .. ◀« kiezen en met toets ◀of ◀de instelling » ▶ ...... ◀« kiezen.

☐ Geluid (stereo-/tweetalig, mono)

Ontvangt het toestel tweetalige uitzendingen – bv. een speelfilm in het originele geluid op geluidskanaal B (weergave: DUAL B) en de nagesynchroniseerde versie op geluidskanaal A (weergave: DUAL A) – dan kunt u het door u gewenste geluidskanaal kiezen.

Ontvangt het toestel stereo-uitzendingen, dan schakelt het automatisch op stereo-geluidsweergave (weergave: STEREO).

Bij slechte ontvangstkwaliteit van het stereo-geluid adviseren wij u het geluid op »MONO« te schakelen.

1 De regel » ▶ geluid P01 « kiezen en met toets ◀ of ▶ de gewenste soort geluid kiezen; » MONO « of »STEREO« en bij tweetalige uitzendingen » DUAL A « of »DUAL B«.

2 Moet de geluidsweergave van een bepaalde zender permanent in MONO zijn, dan de regel »Geluid P.« kiezen en toets OK indrukken.

i Functie opheffen, daarvoor punt 2erhalen en nog eens toets OK indrukken.

De geluidsinstellingen van deze functies kunnen naar uw persoonlijke wens gecorrigeerd worden.

1 De regel »◀◀ (balans), » ◎:« (lage tonen) of » & « (hoge tonen) kiezen en met toets ◀ of ▶ de gewenste waarde instellen.

Beeldinstellingen

Wilt u persoonlijke beeldinstellingen verrichten, dan kunt u dit met behulp van de menupagina » Beeld « of met de toetsen van de afstandsbediening.

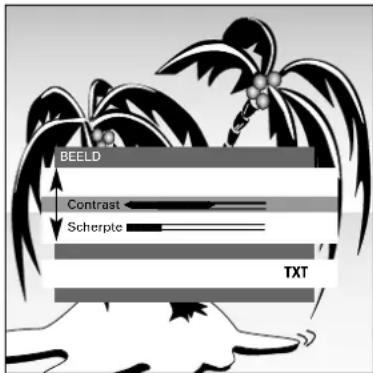

»BEELD« menu oproepen

Toets 📷indrukken.

De menupagina »BEELD« verschijnt.

2 Gewenste instelling met toets △ of ▽ kiezen.

i De volgende instellingen worden steeds met toets Ⓞbeëindigd.

Contrast

Het toestel werd met maximaal contrast getest, om de betrouwbaarheid van alle componenten te controleren.

Afhankelijk van de standplaats van het toestel en het licht in de ruimte (omgevingslicht) is het echter zinvol, het contrast iets te reduceren om de persoonlijk beste beeldindruk te krijgen.

1 »Contrast« met toets ◀of ►instellen.

Scherpte

Daarmee kunt u de beeldscherpte naar eigen wens optimaal instellen.

Helderheid en kleurcontrast

Druk zo lang op » - « (min) of » + « (plus) van de betreffende toets, tot de gewenste waarde ingesteld is.

1 » Helderheid « met toets ⊖◇⊕veranderen.

2 »Kleurcontrast« (kleursterkte) met toets veranderen.

Omschakeling van het beeldformaat 16:9

Krijgt het TV-toestel via een videorecorder, cam-corder of PALplus-decoder een PALplus-uitzending toegevoerd, dan moet er op het beeldformaat 16:9 omgeschakeld worden. Dit is bij een AV-zenderplaats of een zenderplaats met decoderactivering mogelijk.

1 Toets 🕒 zo vaak indrukken, tot de melding » 16:9 « verschijnt.

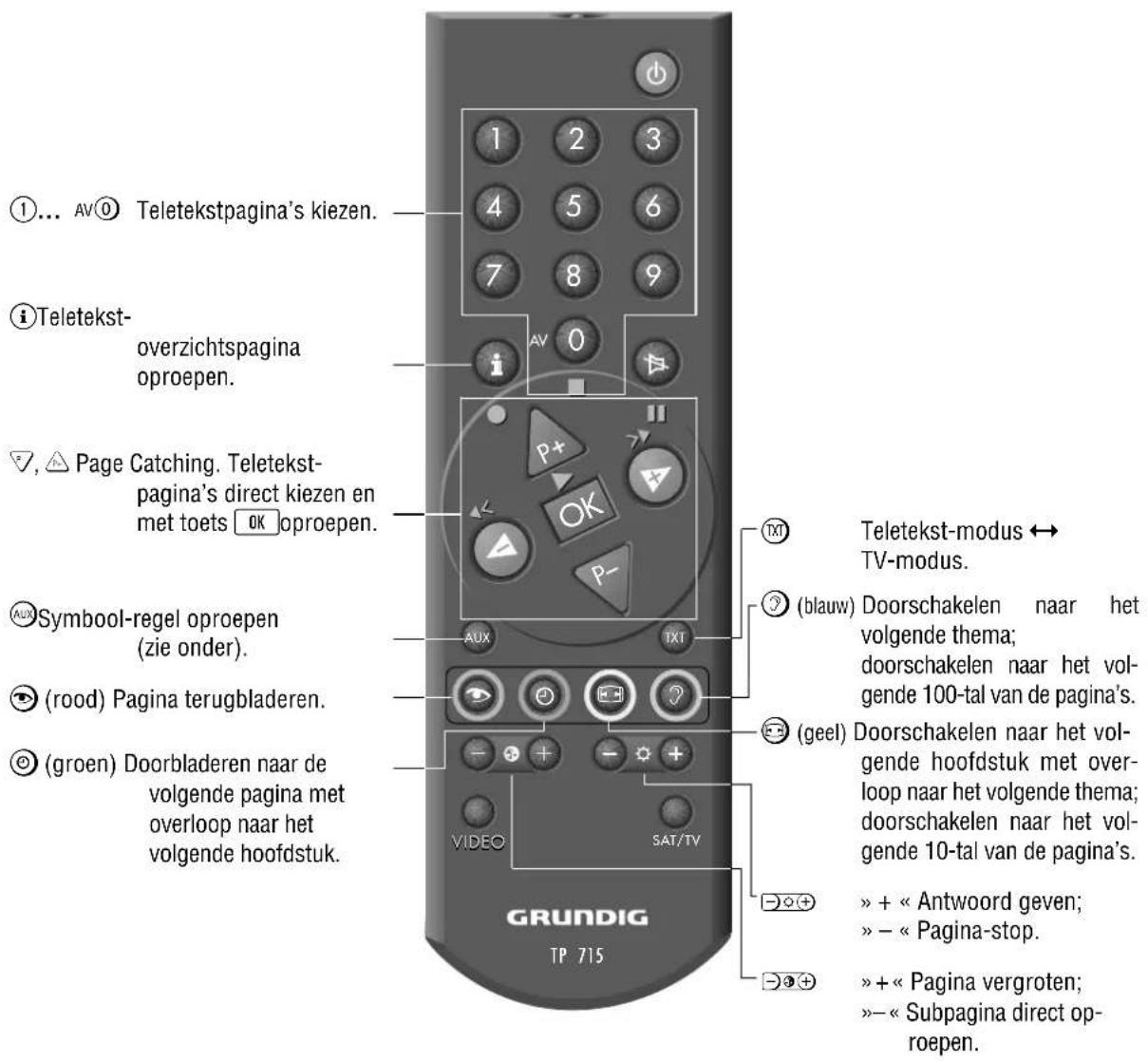

Korte beschrijving van de teletekst-modus

De betekenis van de symbolen

Symbool-regel met toets AUX in beeld brengen.

Functie kiezen met toets ◀of ►.

Functie oproepen met toets OK.

Tekenhoogte vergroten.

Wachttijd overbruggen in de TV-modus.

Subpagina direct oproepen.

Antwoord geven.

Pagina-stop.

Keuze van de taalgroepen.

Teletekst ...

... bestaat uit een groot aantal tekstpagina's, bijvoorbeeld nieuws over sport en politiek, beurskoersen, weerberichten en veel andere informatie.

Het aanbod van teletekst en de organisatie en de opbouw van de afzonderlijke pagina's is per omroep verschillend.

TOP-tekst (Table Of Pages) of FLOF-tekst-modus

Uit de overzichtspagina kunnen verschillende thema's, hoofdstukken en afzonderlijke pagina's per druk op een toets opgeroepen worden.

1 Teletekst met toets 📊 inschakelen.

De overzichtspagina 100 of de laatst opgeroepen teletekstpagina verschijnt.

i Op de onderste rand van het beeldscherm ziet u een info-regel bestaande uit een rood, groen, geel en blauw veld.

Analoog daarmee vindt u op de afstandsbediening met een kleur gemarkeerde toetsen.

2 Gewenste thema met de blauwe toets Ⓟ kiezen.

De blauwe info-regel toont het volgende thema.

3 Gewenste hoofdstuk van het thema met de gele toets kiezen (met overloop naar het volgende thema).

De gele info-regel toont het volgende hoofdstuk van het gekozen thema.

4 Heeft het gekozen hoofdstuk meerdere afzonderlijke pagina's, dan kunnen deze opgeroepen worden: Met de groene toets bladert u verder naar de volgende voorhanden pagina (met overloop naar het volgende hoofdstuk).

Met de rode toets 📷 bladert u een pagina terug.

5 De teletekstpagina's kunnen ook direct met de cijfertoetsen Ⓐ... ⓖgekozen worden.

6 Met toets ⓘwordt naar overzichtspagina 100 teruggebladerd.

7 Teletekst met toets 📊 uitschakelen.

Normale teletekst-modus

1 Teletekst met toets 📊 inschakelen.

De overzichtspagina 100 of de laatst opgeroepen teletekstpagina verschijnt.

2 Teletekstpagina kiezen, daarvoor het paginanummer met de cijfertoetsen Ⓔ... ⓖsteeds met drie cijfers invoeren.

De pagina verschijnt na een tijdje.

3 Met de rode Ⓟ toets of groene Ⓟ toets kunnen de teletekstpagina's stap voor stap naar beneden of naar boven doorgebladerd worden.

4 Met de gele toets kunnen de teletekstpagina's naar het volgende 10-tal doorgebladerd worden.

5 Met de blauwe Ⓥ toets kunnen de teletekstpagina's naar het volgende 100-tal doorgebladerd worden.

6 Met toets ⓘwordt naar overzichtspagina 100 teruggebladerd.

7 Teletekst met toets 📊uitschakelen.

Functies voor beide teletekst-modi

Deze functies kunnen direct met de toetsen van de afstandsbediening opgeroepen worden of met de dialoogregel op de teletekstpagina.

1 Teletekst met toets 📊 inschakelen.

Teletekstpagina vergroten

1 » + « (plus) van de toets ⊖⊕ vaker indrukken, of

1 Toets 🟢indrukken, op de onderste rand van het beeldscherm wordt de symboolregel weergegeven.

2 Met toets ◀ of ▶ het symbool ⏻ kiezen en met toets OK bevestigen.

3 Meermaals indrukken van de toets OK zorgt voor: bovenste beeldhelft in dubbele letterhoogte; onderste beeldhelft in dubbele letterhoogte; normaal beeld.

Paginastop bij meervoudige pagina's

Onder een meervoudige pagina kunnen meerdere subpagina's samengevat zijn, die door de omroep in een bepaalde cyclus automatisch » doorgebladerd« worden.

De meervoudige pagina's zijn voorzien van een aanduiding, bv. 3/6 betekent, u ziet op dit moment de derde van in totaal zes subpagina's.

Wilt u een subpagina langer bekijken, dan kan de pagina » vastgehouden « worden.

1 » - « (min) van de toets ⊖◇⊕ indrukken, of
1 Toets AUX indrukken, op de onderste rand van het beeldscherm wordt de symboolregel weergegeven.
2 Met toets ◀ of ► het symbool ☒ kiezen en met toets OK bevestigen.

De getoonde pagina wordt nu » vastgehouden «, niet meer bijgewerkt, en er wordt niet meer naar andere subpagina's omgeschakeld.

3 Functie met toets OK uitschakelen.

Subpagina's direct oproepen

1 » - « (min) van de toets ⏻⊕⊕indrukken;
2 » Subpagina « kiezen, daarvoor het paginanummer met de cijfertoetsen ①... ⑨steeds met vier cijfers invoeren.

De pagina verschijnt na een tijdje;

3 » Subpagina « met » – « (min) van de toets → 🟠 + uitschakelen, de huidige subpagina verschijnt.

of

1 Toets AUX indrukken, op de onderste rand van het beeldscherm wordt de symboolregel weergegeven.
2 Met toets ◀ of ► het symbool ☐ kiezen en met toets OK bevestigen.

In de symboolregel verschijnt de gekozen teletekst- paginanummer; bv. 155/0001.

3 » Subpagina « kiezen, daarvoor het paginanummer met de cijfertoetsen Ⓞ... Ⓢsteeds met vier cijfers invoeren.

De pagina verschijnt na een tijdje.

4 » Subpagina « met toets OK uitschakelen, de huidige subpagina verschijnt.

Antwoord geven

U kunt in bepaalde teletekstpagina's „verborgen“ antwoorden resp. informatie weergeven (vrijgeven), bv. om raadsels op te lossen,

of

om de VPS-pagina's voor het programmeren van een videorecorder te controleren.

1 » + « (plus) van de toets ⊖⊕⊕indrukken, of
1 Toets AUX indrukken, op de onderste rand van het beeldscherm wordt de symboolregel weergegeven.
2 Met toets ◀ of ▶ het symbool ☐? kiezen en met toets OK bevestigen, de » verborgen « informatie wordt in de teletekstpagina weergegeven.
3 » Antwoord geven « met toets OK uitschakelen.

»Page Catching « (bepaalde teletekstpagina's direct kiezen en oproepen)

Op veel overzichtspagina's vindt u uit drie cijfers bestaande paginanummers, die u direct kunt kiezen.

Dit bespaart u het invoeren van het paginanummer.

1 » Page Catching « met toets ▼ of ▲ inschakelen.
Op de bovenste rand van het beeld wordt » Page Catching → OK« weergegeven.
Achter het eerste resp. laatste paginanummer van de overzichtspagina knippert een licht vierkantje.
2 Met toets √ of ⬆ het gewenste uit drie cijfers bestaande paginanummer kiezen en met toets OK bevestigen, de pagina verschijnt na een tijdje op het beeldscherm.
3 Met toets ⓘwordt naar overzichtspagina 100 teruggebladerd.

Wachttijden overbruggen

i U kunt deze functie voor het overbruggen van wachttijden gebruiken, terwijl uw teletekstdecoder een pagina zoekt.
Stel uw wilt televisiekijken en toch op de hoogte blijven, dan kiest u eerst de betreffende pagina – bv. pagina 143 – en drukt u daarna op:
1 Toets AUX indrukken, op de onderste rand van het beeldscherm wordt de symboolregel weergegeven.
2 Met toets ◀ of ► het symbool ☒ kiezen en met toets OK bevestigen.
U ziet het televisiebeeld en op de bovenste rand van het beeld is het teletekstsymbool ☐ weergegeven. Verschijnt later in plaats van het teletekstsymbool ☐ de melding 143, dan werd de pagina gevonden.
3 De gevonden pagina met toets OK oproepen. De teletekst verschijnt.
4 Functie met toets 📊 beëindigen.

Taalgroepen kiezen

Voor de dialoog met de teletekst kunt u uit drie taalgroepen kiezen.

De afzonderlijke landen zijn in drie Europese taalgroepen ondergebracht:

West-Europa, Oost-Europa en Europa + Turkije.

In de taalgroep West-Europa (WEST + CZ, SK) zijn de meeste Europese landen ondergebracht.

Wilt u de teletekst van omroepen uit Polen, Tsje-chië, Roemenië of van Rest-Joegoslavië oproepen, dan kiest u eerst de taalgroep Oost-Europa (EAST).

Wilt u de teletekst van omroepen uit Turkije oproepen, dan kiest u eerst de taalgroep Europa + Turkije (WEST +TR).

1 Gewenste televisiezender kiezen en de teletekst met toets Ⓜ oproepen.
2 Toets AUX indrukken.
Op de onderste rand van het beeldscherm wordt de symbool-regel weergegeven.
3 Met toets ◀ of ► het symbool ➕ kiezen en met toets OK bevestigen.
4 »Taalgr.« met toets ◀ of ► kiezen en met toets OK bevestigen.
5 Functie met toets Ⓜt beëindigen.

Speciale functies

i De volgende instellingen worden met het »DIALOG CENTER« uitgevoerd.

» DIALOG CENTER « met toets ⓘ en toets OK op-roepen.

i De instellingen worden elk met toets 📊t beëindigd.

Inschakelen met ...

Als u het toestel vaak als AV-monitor gebruiken – bv. samen met een camera als bewakingsinstallatie of bij gebruik met een satellietreceiver – kan met deze functie de zenderplaats » AV « voorrang gegeven worden.

Na het inschakelen met de aan/uit-toets verschijnt in plaats van de zenderplaats » P 1 « de zender plaats » AV «.

1 Uit het » DIALOG CENTER « de regel » SPECIALE FUNCTIES « met toets √ of △ kiezen en met toets OK bevestigen.

2 De regel » TV insch. met « kiezen en met toets ◀of ▶gewenste zenderplaats » Prog 1 « of » AV « kiezen.

Beeld-/geluidsbalk

Voor de instelling van volume, helderheid en kleur-contrast worden balken weergegeven. Deze balken kunt u uitschakelen.

1 Uit het » DIALOG CENTER « de regel » SPECIALE FUNCTIES « met toets √ of ⚠ kiezen en met toets OK bevestigen.

2 De regel » Beeld-/geluidsinst. « kiezen en met toets ◀of ▶» uit « kiezen.

Zendernaam

Door sommige omroepen wordt de zendernaam aangeboden. Deze naam wordt tijdens het wisselen van de zenderplaats kort weergegeven. U kunt deze weergave uitschakelen.

1 Uit het » DIALOG CENTER « de regel » SERVICE « met toets ▼ of ▲ kiezen en met toets OK bevestigen.

2 De regel » Zendernaam « kiezen en met toets ◀of ►» uit« kiezen.

Tijdens het wisselen van de zenderplaats wordt alleen het nummer van de zenderplaats weergegeven.

Volume aanpassen

Het volume van normale uitzendingen en reclame-uitzendingen kan sterk verschillen. Dit kunt u aanpassen.

1 Uit de » DIALOG CENTER « de regel » SPECIALE FUNCTIES « met toets √ of ⚠ kiezen en met toets OK bevestigen.

2 De regel » Autom. vol. « kiezen en met toets ◀of ◀»aan« kiezen.

Het kinderslot

Met deze functie kunt u een codenummer invoeren, waarmee alle functies geblokkeerd worden.

Kinderslot activeren

» DIALOG CENTER « met de toetsen ⓘ en □OK op-roepen.

De regel »KINDERSLOT« kiezen en oproepen.

3 Codenummer met de cijfertoetsen Ⓓ ... ⓖ steeds met vier cijfers invoeren (bv. 1111).

4 Codenummer met toets OK opslaan.

i De sleutel verschijnt „rood“ gekleurd, de pagina »KINDERSLOT« met toets 📂 uitschakelen.

Na het uitschakelen van het TV-toestel en het weer inschakelen verschijnt de pagina » KINDERSLOT «, alle functies zijn geblokkeerd.

i Het opgeslagen codenummer goed onthouden! Indien u het codenummer vergeten heeft, helpt u een cijfercombinatie op de laatste pagina van deze gebruiksaanwijzing verder. Als u achter elkaar deze toetsen van de afstandsbediening indrukt, wordt de „vergrendeling” opgeheven.

Kinderslot uitschakelen ...

1 Toestel inschakelen.

2 Codenummer met de cijfertoetsen Ⓐ ... ⓖ steeds met vier cijfers ingevoerd (bv. 1111).

Het toestel schakelt naar het televieisbeeld. Na het opnieuw uitschakelen van het toestel is het kinderslot weer geactiveerd.

i Functie kinderslot opheffen, daarvoor uit de » DIALOG CENTER « de regel »KINDERSLOT « kiezen en oproepen. Codenummer met vier cijfers invoeren en de toets AUX indrukken.

De mogelijkheden van de SERVICE- pagina

i De volgende instellingen worden met het »DIALOG CENTER « uitgevoerd.

»DIALOG CENTER « met toets ⓘ en toets OK op-roepen.

i De instellingen worden elk met toets 📊 beëindigd.

Kleurnorm handmatig instellen

Tijdens het indelen van de zenderplaatsen met de zenderzoekfunctie wordt de kleurnorm automatisch ingedeeld. Is de kleur van de diverse zenders in orde, dan hoeft u deze instelling niet uit te voeren.

1 Uit de » DIALOG CENTER « de regel » SERVICE « met toets ⚠️ of ⚡ kiezen en met toets OK bevestigen.

2 De regel »Kleur« kiezen en met toets ◀ of ▶ de benodigde kleurnorm (PAL, NTSC of SECAM) kiezen.

Geluidsnorm handmatig instellen

1 Uit het » DIALOG CENTER « de regel » SERVICE « met toets △ of √ kiezen en met toets OK bevestigen.

2 De regel » B/G FM 5,5 NIC « kiezen en met toets ◀of ▶de benodigde geluidsnorm kiezen.

Blauw beeldscherm kiezen

Met deze instelling kan bij beeld met ruis naar een blauw beeld omgeschakeld worden.

1 Uit het » DIALOG CENTER « de regel » SERVICE « met toets ⚠ of √ kiezen en met toets OK bevestigen.

2 De regel »Blauw beeldscherm « kiezen en met toets ◀of ▶»aan « kiezen.

Zwart beeldscherm kiezen

Met deze instelling wordt storend trillen van het beeld tijdens het omschakelen van de zenderplaats vermeden.

1 Uit de » DIALOG CENTER « de regel » SERVICE « met toets △ of ▼ kiezen en met toets OK bevestigen.

2 De regel » Zwart beeldscherm« kiezen en met toets ◀of ▶»aan « kiezen.

Servicecode

i De functies van deze regel zijn uitsluitend voor de dealer bestemd.

De AUDIO/VIDEO-aansluitingen

Het TV-toestel is met diverse aansluitingen uitgerust. Daarop kunnen verschillende extra toestellen – zoals bv. camcorder, videorecorder, SAT-receiver, SET-TOP-box, Pay-TV-decoder enz. – aangesloten worden.

Decoder op aansluiting »AV 1« aansluiten

Sommige zenders – waarvan de programma's via kabelinstallaties of satellietreceiver toegevoerd worden – coderen hun uitzendingen. Beeld en geluid zijn daardoor onherkenbaar. Met een decoder kunt u dergelijke programma's decoderen.

i Op deze aansluiting kan als alternatief ook een satellietreceiver of een tweede videorecorder aangesloten worden.

Aansluiten

1 Aansluiting »AV 1« van het TV-toestel en de betreffende aansluiting van de decoder met een EURO/AV (scart)-snoer verbinden.

Instelling voor het gebruik met decoder

1 Zenderplaats kiezen, waarop de gecodeerde zender ingedeeld is.

Het TV-toestel schakelt automatisch naar zenderplaats »AV 1«.

2 »DIALOG CENTER « met de toetsen ⓘ en OK op-roepen.

3 De regel » SPECIALE FUNCTIES « kiezen en oproepen.

4 De regel »Decoder P.« kiezen. In deze regel wordt de zenderplaats weergegeven, die eerder gekozen werd.

5 Toets ◀ of ► indrukken (keuze uit ON1, ON2, ON3 – dit is afhankelijk van de gekozen decoder).

i Deze instelling kan ook in de pagina »SERVICE« voor alle zenderplaatsen (1-79) geactiveerd worden.

6 Pagina met toets 📧verlaten.

Bediening

1 Zenderplaats kiezen, waarop de gecodeerde zender ingedeeld is;

of

voor het gebruik met satellietreceiver zenderplaats »AV 1« met toets AV① kiezen.

Videorecorder of SET-TOP-box op aansluiting »AV 2« aansluiten

1 Aansluiting »AV 2« van het TV-toestel en de betreffende aansluiting van de videorecorder of SET-TOP-box met een EURO/AV (scart)-snoer verbinden.

2 Toets AV① zo vaak indrukken, tot op het toestel »AV 2« weergegeven wordt.

Weergave

1 Videorecorder of SET-TOP-box inschakelen en de gewenste functie kiezen.

Op het TV-toestel ziet en hoort u de beeld- en geluidsinformatie van het externe toestel.

Kopiëren van video-opnamen via het TV-toestel

U kunt opnamen van een videorecorder/ camrecorder naar een videorecorder kopieren.

De mogelijkheden:

Camcorder (AV 3) naar videorecorder (AV 1/2) Videorecorder (AV 1) naar videorecorder (AV 2) Videorecorder (AV 2) naar videorecorder (AV 1).

U kunt tijdens het kopieren naar een televisiezender schakelen.

i Het kopieren van een SVHS-videorecorder/camcorder naar een SVHS-videorecorder/camcorder is niet mogelijk.

1 AV-zenderplaats met toets AV① kiezen.

2 Toets AUX indrukken.

3 Met toets AV① de kopieerfunctie activeren.
4 Weergave/opname op camcorder/videorecorder starten.

Het kopiëren is bezig, nu kunt u met het TV-toestel elke zender zien, zonder de opname te storen.

i Kopieerfunctie uitschakelen, daarvoor punt 3m herhalen.

Videonorm (VHS of SVHS) instellen

Deze instelling is afhankelijk van de aangesloten videorecorder.

1 »DIALOG CENTER « met de toetsen ⓘ en OK op-roepen.

2 De regel » SPECIALE FUNCTIES « kiezen en oproepen.

3 De regel » Video « kiezen en oproepen en met toets ◀of ▶»VHS« of »SVHS« kiezen.

Camcorder op aansluiting »AV 3« aansluiten

Beeldsignaal

1 Aansluiting » VIDEO IN « van het TV-toestel met de betreffende beeldaansluiting van de camcorder verbinden.

Geluidssignaal (stereo of mono)

1 Aansluitingen » L AUDIO IN R « van het TV-toestel met de geluidsaansluitingen van de stereo-camcor- der verbinden,

of

Aansluiting » L AUDIO IN « van het TV-toestel met de geluidsaansluiting van de mono-camcorder verbinden.

2 Toets AV① zo vaak indrukken, tot op het toestel »AV 3« weergegeven wordt.

Weergave

1 Camcorder inschakelen, cassette erin schuiven en de weergave starten.

Op het TV-toestel ziet en hoort u de beeld- en geluidsinformatie van camcorder.

Hoofdtelefoon

Aansluiten

1 Stekker van de hoofdtelefoon (3,5 mm ø klink) in de aansluiting voor de hoofdtelefoon op de voorkant van het toestel steken.

Het volume van de hoofdtelefoon kunt u apart instellen (hoofdtelefoon-impedantie max. 32 Ω).

Geluid (stereo-/tweetalig, mono) van de hoofdtelefoon veranderen

1 Pagina »GELUID« met toets Ⓟkiezen.

2 De regel »Ω Geluid « kiezen en met toets ◀ of ▶ gewenste geluidssoort kiezen:

bij Nicam stereo » STEREO « of » Analog «;

bij tweetalige uitzendingen » Dual A « of » Dual B «.

3 Pagina »GELUID« met toets Ⓡuitschakelen.

Volume van de hoofdtelefoon veranderen

1 Toets AUX indrukken en daarna met toets ◀ of ► het volume van de hoofdtelefoon veranderen.

De gewijzigde waarde wordt op de balk weergegeven.

Netspanning:

220-240 V, 50/60 Hz

(Regelgebied van de adapter 165 ... 265 V)

„Het toestel mag alleen met de bijgevoegde netsnoerset gebruikt worden. Deze set voorkomt storingen uit het net en is onderdeel van de goedkeuring”.

Voor reservesets bestelt u a.u.b. bij een service-centrum alleen de netsnoerset met de aanduiding »GWN 9.22/coderingsnummer 8290.991-316«.

Opgenomen vermogen:

ca. 75 W

In stand-by 5 W

Ontvangstgebieden:

Kanalen C 01 ... C 99

Speciale kanalen S 01 ... S 41

Geluidseindtrap:

2 x 8 W muziekvermogen (2 x 4 W sinus)

Pennenschema EURO-AV-aansluiting

Als u op het TV-toestel extra toestellen wilt aansluiten (bv. computer, versterkerinstallatie), dan kan uw dealer aan de hand van de volgende aansluittabel een genormaliseerde verbinding tot stand brengen:

Pen Signaal

1 = Audio uitgang rechts

2 = Audio ingang rechts

3 = Audio uitgang links

4 = Audio massa

5 = Blauw massa

Servicetips voor de speciaalzaak:

CE Het product voldoet aan de eisen van de onderstaande EU-richtlijnen:

73/23/EEG Richtlijn betreffende elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen.

89/336/EEG Richtlijn betreffende elektro-magnetische compatibiliteit.

Het apparaat voldoet aan de normen:

EN 60065, EN 55013, EN 55020

Ondeskundige ingrepen, met name het veranderen van de hoogspanning of inbouwen van een ander beeldbuistype, kunnen ertoe leiden, dat röntgenstraling in aanzienlijke sterkte optreedt. Op die manier veranderde toestellen voldoen niet meer aan deze goedkeuring en mogen niet gebruikt worden.
