GEBRUIKSAANWIJZING ST 70-2410 GRUNDIG

3 Installatie en veiligheid

4 Aansluiten/voorbereiden

4 Antenne en netkabel aansluiten

4 Batterijen in de afstandsbediening plaatsen

5-6 In een oogopslag

5-6 De afstandsbediening

6 De voorkant van het televisietoestel

7-11 Instellingen

7 Televisiezender instellen – automatisch

7-8 Zenderindeling wijzigen

9 Beeldinstellingen

10-11 Geluidsinstellingen

12-13 Televisiemodus

12-13 Basisfuncties

13 Zapfunctie

14-15 Teletekst-mode

14 TOP-tekst- of FLOF-tekstmodus

14 Normale tekstmodus

14-15 Verdere functies

16-18 Comfortfuncties

16 Stilstaand beeld

16 Programmascan

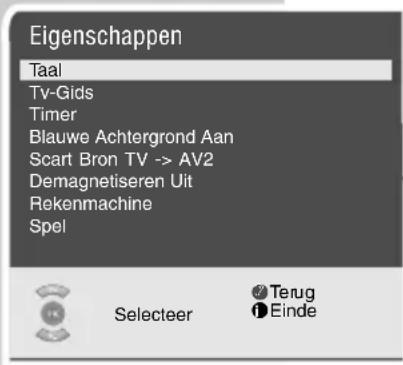

17-18 Comfortfuncties met het menu »Eigenschappen«

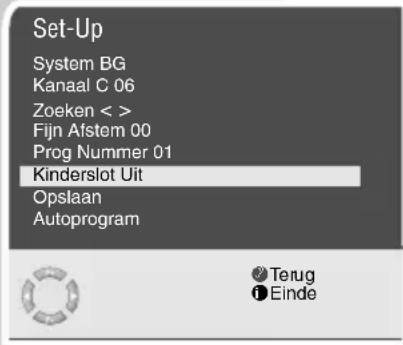

19 Kinderslot

19 Kinderslot activeren

19 Kinderslot uitschakelen

20-22 Gebruik met externe toestellen

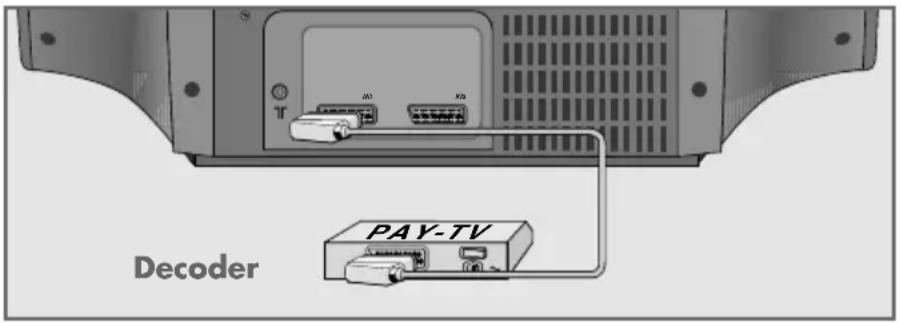

20 Decoder of satellietontvanger

20 Hoofdtelefoon

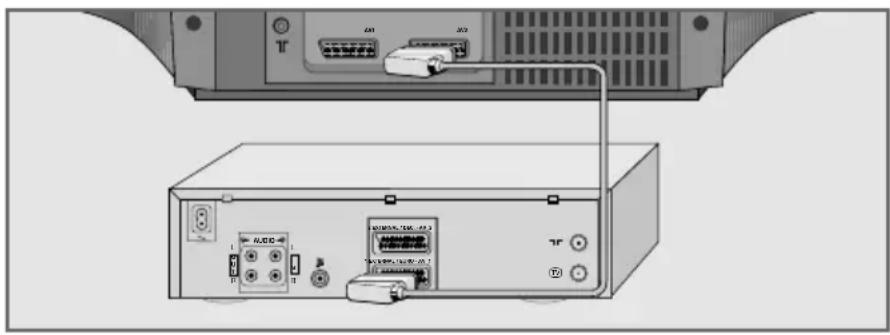

21 Videorecorder, dvd-speler of SET-TOP-Box

22 Camcorder

22 Hifi-installatie

23-25 Speciale instellingen

23-25 Zenders instellen

26-27 Informatie

26 Technische gegevens, servicevoorschriften voor de speciaalzaak

27 Storingen zelf verhelpen

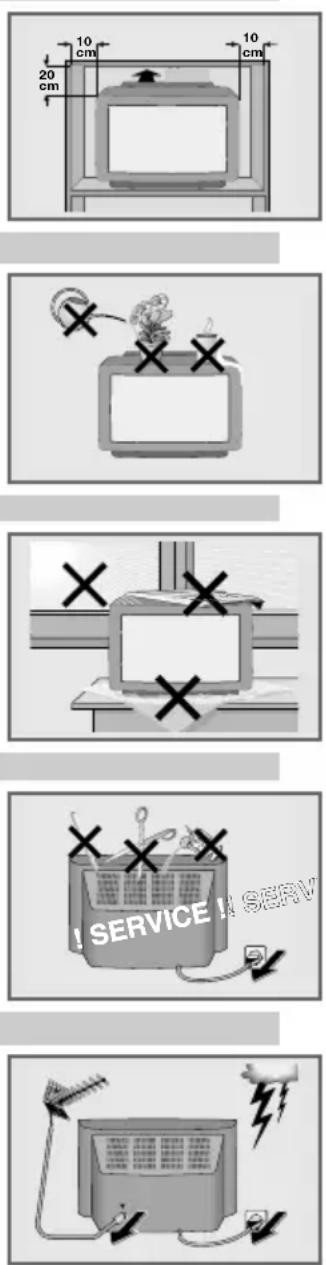

INSTALLATIE EN VEILIGHEID

Het is belangrijk dat u bij het installeren van het televisietoestel de volgende aanwijzingen in acht neemt:

Dit televisietoestel is bestemd voor het ontvangen en weergeven van beeld- en geluidssignalen.

Elk ander gebruik is uitdrukkelijk verboden.

De ideale kijkafstand bedraagt 5 keer de beeldschermdiagonaal. Licht op het beeldscherm vermindert de beeldkwaliteit.

Zorg voor voldoende afstand tot de kastwand.

Het televisietoestel is bestemd voor gebruik in droge ruimtes. Als u het toestel toch buiten wilt gebruiken, moet u er in ieder geval voor zorgen dat het toestel beschut is tegen vocht (regen, waterdruppels). Stel het televisietoestel in geen geval bloot aan vochtigheid.

Zet geen met vloeistof gevulde voorwerpen (vazen of iets dergelijks) op het televisietoestel. Deze kunnen omvallen en de vloeistof kan voor gevaarlijke situaties wat betreft de elektriciteit zorgen.

Zet het televisietoestel op een vlakke en harde ondergrond. Leg geen voorwerpen (bijvoorbeeld kranten) op het televisietoestel en geen kleedjes of iets dergelijks onder het televisietoestel.

Zet het televisietoestel niet vlakbij de verwarming of in de volle zon. Dit kan de koeling verstoren.

Warmteophopingen zijn gevaarlijk en verminderen de levensduur van het toestel. Voor de veiligheid moet u geregeld de afzettingen in het toestel door een vakman laten verwijderen.

Houd het televisietoestel uit de buurt van magnetische velden (bijvoorbeeld luidsprekerboxen).

Maak het televisietoestel in geen geval open. Voor schade die door ondeskundige ingrepen ontstaat, verliest u elke aanspraak op garantie.

Zorg ervoor dat de netkabel niet beschadigd wordt.

Onweer vormt een bedreiging voor alle elektrische apparatuur. Ook als het televisietoestel uitgeschakeld is, kunnen door blikseminslag in het stroomnet en/of de antenneleiding beschadigingen optreden. Trek daarom altijd de net- en de antennestekker uit het stopcontact als het onweert.

Reinig het beeldscherm enkel met een vochtige, zachte doek. Gebruik enkel helder water.

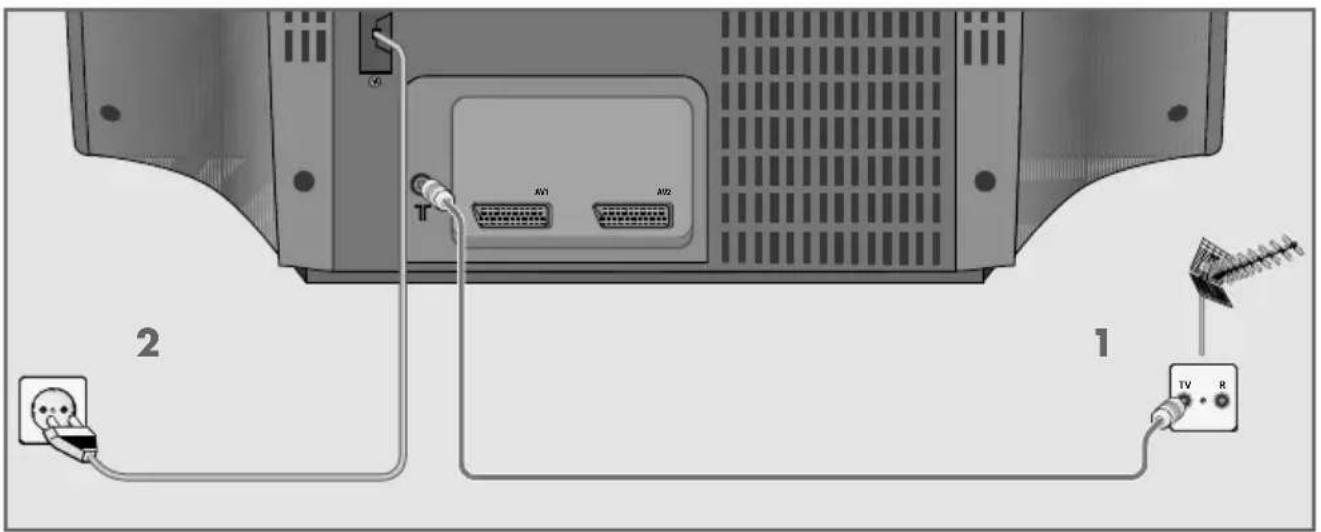

Antenne en netkabel aansluiten

1 Steek de antennekabel van de huisantenne in de antenne-aansluiting »「« van het televisietoestel.

2 Steek de stekker van het netsnoer in het stopcontact.

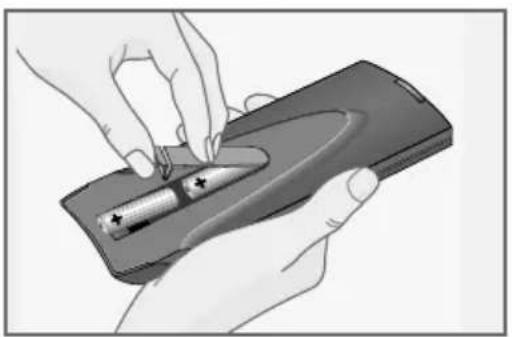

Batterijen in de afstandsbediening plaatsen

1 Voor het openen van het batterijvak moet het klepje eraf worden gehaald.

2 Batterijen plaatsen (type mignon, b.v. UM-3 of AA, 2 x 1,5 V).

Hierbij op de polen letten (in de bodem van het batterijvakje gemarkeerd).

3 Batterijvak sluiten.

Aanwijzing:

Als het televisietoestel niet meer goed op de afstandsbediening reageert, kunnen de batterijen leeg zijn. Lege batterijen moet u onmiddellijk verwijderen.

Voor schade die ontstaat door lekke batterijen, stelt GRUNDIG zich niet aansprakelijk.

Milieutip

Indien bij het door u in gebruik genomen apparaat batterijen of batterijpacks zijn geleverd, geldt het volgende: Om te voorkomen dat er mogelijk schadelijke stoffen in het milieu terechtkomen, dienen batterijen en batterijpacks, na het beëindigen van de levenscyclus niet te worden weggegooid, maar te worden ingeleverd als klein chemisch afval.

Wanneer batterijen leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

IN EEN OOGOPSLAG

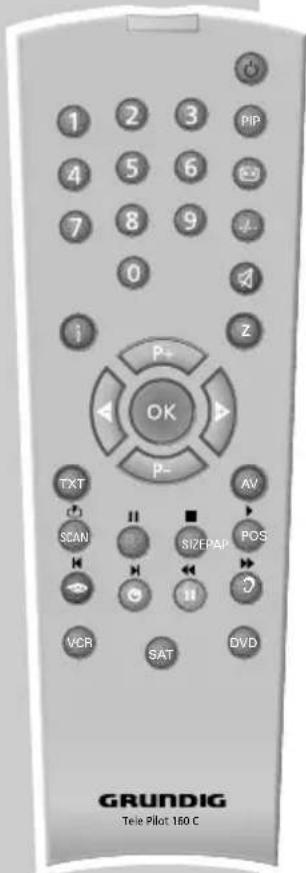

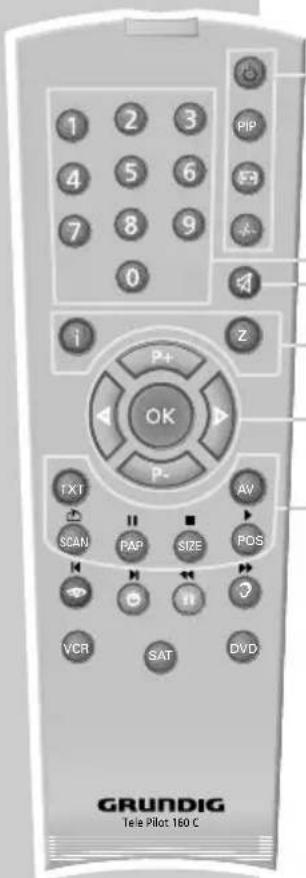

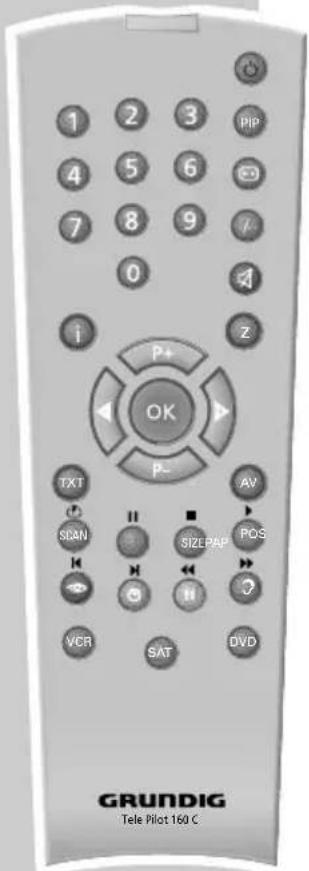

De afstandsbediening

Schakelt het televisietoestel uit (stand-by).

PIP Toets zonder functie.

Schakelt het beeldformaat om.

-/- Schakelt tussen zenderplaatsen met twee cijfers en een cijfer om; schakelt op dubbele tekengrootte in de teletekstmodus.

0...9 Schakelt het televisietoestel vanuit stand-by in; kiest direct zenders.

Geluid aan/uit (geluid uitschakelen).

i Roept het »Hoofdmenu« op.

Z Zapfunctie.

P+, P- Schakelt het televisietoestel vanuit stand-by in; kiest stapsgewijs zenders; beweegt de cursor naar boven/beneden.

Wijzigt het volume; beweegt de cursor naar links/rechts.

OK Roept de zenderindeling op; activeert verschillende functies.

TXT Schakelt tussen teletekst- en TV-mode om.

AV Kiest AV-zenderplaatsen en de laatste gekozen zender.

SCAN Kiest de functie programmascan.

PAP Paginastop in de teletekstmodus.

SIZE Kiest subpagina's in de teletekstmodus.

POS Actualiseert een pagina in de teletekstmodus.

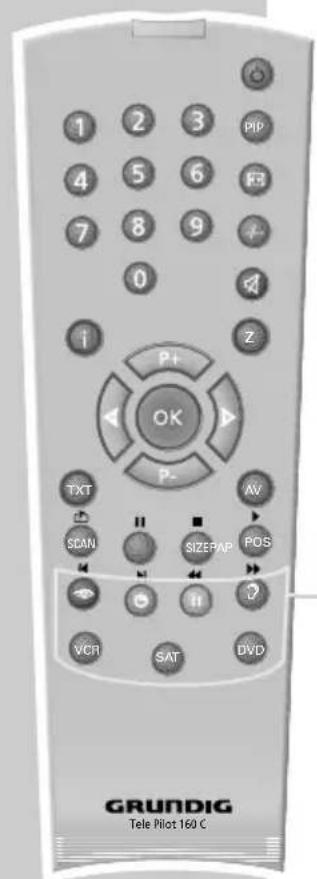

IN EEN OOGOPSLAG

Kiest verschillende beeldinstellingen;

bladert in teletekst een pagina terug.

Tijd aan/uit;

bladert in teletekst naar de volgende pagina.

Stilstaand beeld;

kiest het gewenste hoofdstuk in de teletekstmodus.

Kiest verschillende geluidsinstellingen;

kiest het gewenste thema in de teletekstmodus.

VCR, SAT Schakelt over op de bediening van een GRUNDIG

drukt houden. Daarna op de gewenste knop drukken.

Aanwijzing:

Welke functies u kunt uitvoeren, hangt af van de uitrus-

ting van het toestel.

Probeer het gewoon uit.

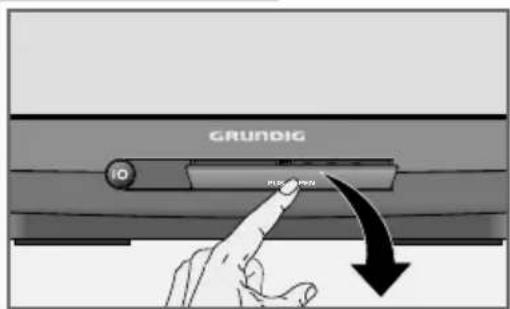

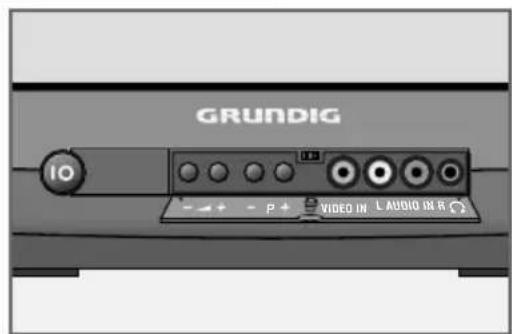

De voorkant van het televisietoestel

10 Hiermee schakelt u het televisietoestel

in stand-by en opnieuw uit.

Volume verlagen, volume verhogen.

Zenderkeuze;

schakelt het televisietoestel vanuit

stand-by in

VIDEO IN Beeldsignaalingang voor camcorder.

L AUDIO IN R Geluidssignaalingang voor

camcorder.

Aansluiting hoofdtelefoon

(3,5 mm ø klink).

Televisiezenders instellen – automatisch

Het televisietoestel is met een automatische zenderzoekloop uitgerust.

Start de zoekloop en daarna kunt u de zenders in de door u gewenste volgorde sorteren.

Er staan 100 zenderplaatsen voor televisiezenders ter beschikking, waaraan willekeurig televisiezenders van de antenne of van de kabelaansluiting kunnen worden toegewezen.

U kunt ook zenders – die meerdere keren gevonden werden of waarvan de ontvangstkwaliteit te slecht is – uit de programmatabel wissen.

Language

English

Deutsch

Francais

Italiano

Español

Portuguesa

Nederlands

Ελληνικο

Dansk

Svenska

Suomi

Norsk

Türkçe

Polski

Русский

Magyar

Slovenčina

Čeština

Select

Land Selectie

1 Televisietoestel met »IO« aan het televisietoestel inschakelen, daarna »P++ op de afstandsbediening indrukken.

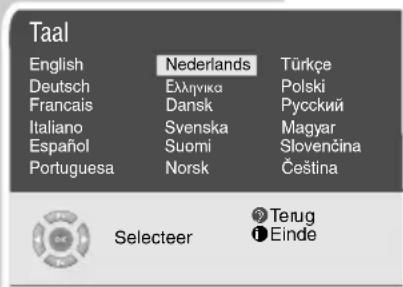

- Na de eerste ingebruikneming wordt het menu »Language« (Taal) weergegeven.

Help:

Als op het beeldscherm het »Language« (Taal) niet verschijnt, de instelling zoals beschreven in het hoofdstuk "Alle zenders opnieuw instellen" op pagina 25, uitvoeren.

- Het menu »Land Selectie« verschijnt.

- De zoekloop begint en kan, afhankelijk van het aantal te ontvangen zenders, enkele minuten duren.

- Na het zoeken schakelt het televisietoestel op zenderplaats 1.

Zenderindeling wijzigen

Werden bij het instellen van de televisiezenders met het automatische zenderzoeken zenders meerdere keren opgeslagen, dan kunt u die wissen. U kunt ook zenders op een andere zenderplaats opslaan, een zendernaam wijzigen of opnieuw invoeren alsook zenderplaatsen overslaan.

Zenders wissen

- Het »HOOFD MENU« verschijnt.

INSTELLINGEN

Progr. Bewerk.

0 5 PRO 7 10 VOX

1 ARD 6 BR3 11 SRTL

2 RTL 7 TELE5 12

3 SAT1 8 WDR 13

4 ZDF 9 KABEL1 14

Selecteer

Einde

Overslaan

Verplaatsen

Wissen

Benoemen

Progr. Bewerk.

0 5 PRO 7 10 VOX

1 ARD 6 BR3 11 SRTL

2 RTL 7 TELE5 12

3 SAT1 8 WDR 13

4 ZDF 9 KABEL1 14

Selecteer

Einde

Overslaan

Verplaatsen

Wissen

Benoemen

Progr. Bewerk.

0 5 PRO 7 10 VOX

1 ARD 6 BR3 11 SRTL

2 RTL 7 TELE5 12

3 SAT1 8 WDR 13

4 ZDF 9 KABEL1 14

Selecteer

i Einde

Overslaan

Verplaatsen

Wissen

Benoemen

Progr. Bewerk.

0 5 PRO 7 10 VOX

1 ARD 6 BR3 11 SRTL

2 RTL 7 TELE5 12

3 SAT1 8 WDR 13

4 ZDF 9 KABEL1 14

Selecteer

Einde

Overslaan

Verplaatsen

Wissen

Benoemen

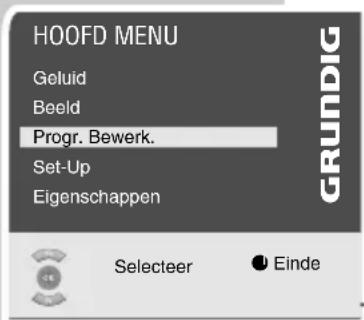

2 Regel »Progr. Bewerk.« met »P+« of »P-« kiezen en met »OK« bevestigen.

- Het menu »Progr. Bewerk.« verschijnt.

3 De te wissen zender met »P+« of »P-« kiezen.

4 Zender met » 111(geel) wissen.

Zenders sorteren

1 In het menu »Progr. Bewerk.« de te verschuiven zender met »P+« of »P-« kiezen.

2 Zender met » ⏻(groen) markeren.

3 Nieuwe zenderplaats met »P+« of »P-« kiezen en met »©« (groen) bevestigen.

- Alle volgende zenders worden een zenderplaats verschoven.

Aanwijzing:

Wilt u nog meer zenders sorteren, herhaal dan de punten 1 tot 3.

Zendernaam invoeren (max. 5 tekens)

1 In het menu »Progr. Bewerk.« de gewenste zender met »P+« of »P-« kiezen.

2 Zender met » ♂« (blauw) markeren.

3 Met »P+« of »P-« letters of cijfers kiezen, met »◀« of »▶« naar de volgende positie, daar de invoer herhalen.

4 Zendernaam met » ♂« (blauw) opslaan.

Aanwijzing:

Wilt u nog meer zender invoeren, herhaal dan de punten 1 tot en met 4.

Zenders overslaan

U kunt zenders markeren die bij het kiezen met »P+« of »P-« overgeslagen moeten worden. Het kiezen met de cijfertoetsen blijft mogelijk.

1 In het menu »Progr. Bewerk.« de gewenste zender met »P+« of »P-« kiezen.

2 Zender met » 📷« (rood) markeren.

- De zender wordt met een rode achtergrond weergegeven.

- De markering kan door het opnieuw indrukken van de rode toets gewist worden.

Instellingen beëindigen

1 Instellingen met »i« beeindigen.

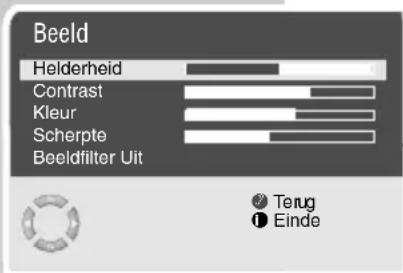

Beeldinstellingen

Helderheid, kleur, contrast, beeldscherpte instellen

Na korte tijd verschijnt opnieuw het menu »Beeld«.

De instellingen worden als beeldvoorinstelling »Gebruiker« opgeslagen.

4 Instellingen met » i« beëindigen.

Beeldkenmerken instellen

U kunt de ruisonderdrukking en de hellingshoek van het beeld instellen. Voor de ruisonderdrukking hebt u de keuze uit vier instellingen: »Laag«, »Middel«, »Hoog« en »Uit«.

INSTELLINGEN

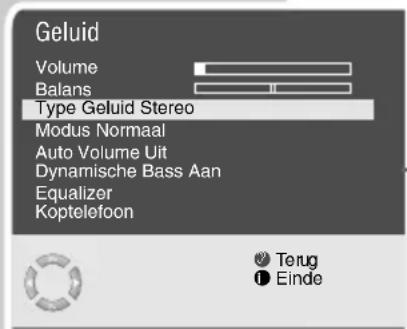

Geluidsinstellingen

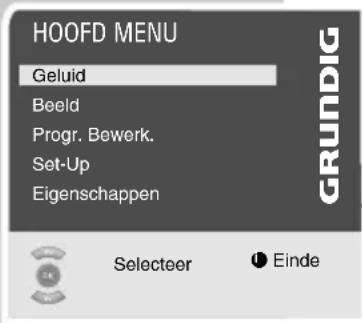

1 »HOOFD MENU« met »i« oproepen. - Het »HOOFD MENU« verschijnt.

2 Regel »Geluid« met »P+« of »P-« kiezen en met »OK« bevestigen. – Het menu »Geluid« verschijnt.

Aanwijzing:

Meer over de bediening kunt u in de volgende hoofdstukken lezen.

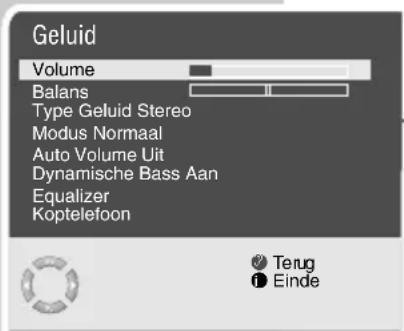

Volume

Hier legt u het standaardvolume vast. Het volume wordt na het inschakelen van het toestel gekozen.

1 Regel »Volume« met »P+« of »P-« kiezen en instelling met »◀« of »▶« bevestigen.

Balance

1 Regel »Balans« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.

Stereo-/tweekanaalgeluid, mono

Ontvangt het toestel tweekanaal-uitzendingen, b.v. een speelfilm in origineel geluid op geluidskanaal B (display: »Dual II «) en de gesynchroniseerde versie op geluidskanaal A (display: »Dual I«) – dan kunt u het door u gewenste geluidskanaal kiezen.

Ontvangt het toestel stereo- of Nicamuitzendingen, dan schakelt het automatisch op stereo-geluidsweergave (display: »Stereo«).

Bij slechte ontvangstkwaliteit van het stereogeluid kunt u het geluid op »Mono« schakelen.

1 Regel »Type Geluid« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.

Stereobreedte

Verbreedt bij stereo-uitzendingen het geluidsbeeld en verbetert het bij mono-uitzendingen.

1 Regel »Modus« met »P+« of »P-« kiezen.
2 »Ruimtelijk« met » ◀« of »▶« kiezen.

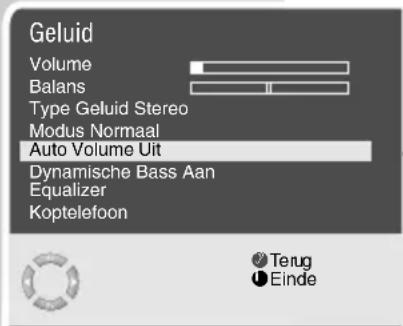

Automatisch volume

De zenders zenden in verschillende volumes uit. De functie Auto Volume garandeert een gelijk volume als u van de ene zender op de andere overschakelt.

Met deze instelling bereikt u een versterkt bass-effect.

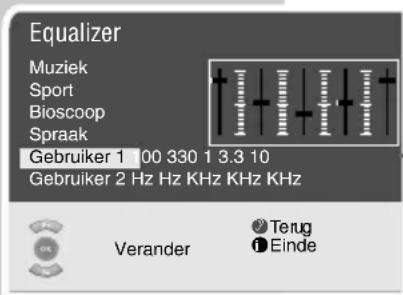

De equalizer biedt u vier voorgeprogrammeerde geluidsinstellingen (Muziek, Sport, Bioscoop en Spraak) en twee (Gebruiker 1 en Gebruiker 2) die u zelf kunt bepalen.

1 Instellingen met »i« beeindigen.

TELEVISIEMODUS

Basisfuncties

In-/uitschakelen

1 Televisietoestel met »IO« aan het televisietoestel inschakelen. - Het toestel bevindt zich in stand-by.
Televisietoestel met »1...0« of »P+« of »P-« aan het televisie-toestel inschakelen.
2 Televisietoestel met » ⏻« in stand-by schakelen.
Televisietoestel met »1...0« of »P+« of »P-« vanuit stand-by opnieuw inschakelen.
3 Televisietoestel met »IO« aan het televisietoestel volledig uitschakelen.
- Hierdoor bespaart u energie.

Zenderplaatsen kiezen

1 Zenderplaatsen met »1...0« direct kiezen.
Voorkeuze voor zenderplaatskeuze met twee cijfer met »-/- -«.
2 Zenderplaatsen met »P+« of »P-« stapsgewijs kiezen.

AV-zenderplaatsen kiezen

1 AV-zenderplaatsen met »AV« direct kiezen.

Volume veranderen

Geluid in-/uitschakelen

1 Geluid met » « uitschakelen (mutefunctie) en opnieuw inschakelen.

Tijd weergeven/verbergen

1 Tijd met »©« weergeven of verbergen (enkel bij zenders met teletekst).

Beeldinstellingen

U kunt uit vier verschillende beeldinstellingen kiezen.

1 Met » 📷« de gewenste beeldinstelling »Gebruiker«, »Zacht«, »Naturlijk«, of »Rijk« kiezen. - De beeldinstelling »Gebruiker« kan veranderd worden, zie hoofdstuk "Beeldinstellingen" op pagina 9.

Geluidsinstellingen

U kunt uit zes verschillende geluidsinstellingen kiezen.

1 Met » ?« de gewenste geluidsinstelling »Gebruiker 1«, »Gebruiker 2«, »Muziek«, »Sport«, »Bioscoop« of »Sprak« kiezen.
- De geluidsinstellingen »Gebruiker 1« en »Gebruiker 2« kunnen veranderd worden, zie hoofdstuk "Equalizer", op pagina 11.

Beeldformaat omschakelen

Het televisietoestel schakelt automatisch over op het formaat 16:9 als aan de Euro-AV-bussen dit formaat herkend wordt.

1 Beeldformaat met » [icon]« selecteren, op het beeldscherm verschijnt het gekozen beeldformaat, bijvoorbeeld »16:9«.

Zapfunctie

Met deze functie kunt u uw televisieprogramma dat u aan het bekijken bent opslaan en naar andere televisieprogramma's overschakelen (zappen).

1 Met »1...0« of »P+« »P-« de zender kiezen dat in het zapgeheugen opgeslagen moet worden (b.v. zender 7, PRO7) en met »z« opslaan.
- Op het beeldscherm verschijnt b.v. »z -> P7 PRO7«.

2 Met »1...0« of »P+« »P-« op een andere zender overschakelen.

3 Met »z« kan telkens naar de opgeslagen zender (in het voorbeeld PRO7) en opnieuw naar de laatst bekeken zender teruggeschakeld (gezapt) worden.

4 Zapfunctie met » i« beeindigen. - De weergave verdwijnt.

TELETEKST-MODE

TOP-tekst- of FLOF-tekstmodus

Uw televisietoestel heeft een teletekstgeheugen voor 512 pagina's.

1 Teletekst met »TXT« inschakelen.
2 Teletekstpagina's kunnen ook met »1...0« direct gekozen worden. Terug naar de overzichtpagina 100 met »i«.

Aanwijzing:

Aan de onderkant van het beeldscherm ziet u een informatieregel die uit een rood, groen en van de zender afhankelijk geel en blauw tekenveld bestaat. Analoog hiermee beschikt de afstandsbediening over gekleurde knoppen.

3 Met » 📷 « (rood) een pagina terugbladeren.
4 Met » ⏻(groen) naar de volgende pagina bladeren.
5 Met » (geel) het gewenste hoofdstuk kiezen.
6 Met » ⚠« (blauw) het gewenste thema kiezen.
7 Teletekst met »TXT« uitschakelen.

Normale tekstmodus

1 Teletekst met »TXT« inschakelen.
2 Teletekstpagina's kunnen ook met »1...0« direct gekozen worden. Terug naar de overzichtpagina 100 met »i«.
3 Met »P-« een pagina terugbladeren.
4 Met »P+« naar de volgende voorhanden pagina bladeren.
5 Teletekst met »TXT« uitschakelen.

Verdere functies

Wachttijd overbruggen

1 »POS« indrukken.
- Het televisietoestel gaat terug in de televisiemodus, het tekst- paginanummer wordt in de linker bovenhoek van het beeld- scherm weergegeven.
2 Nummer van de teletekstpagina met »1...0« invoeren.
- Het paginanummer wordt in het rood weergegeven. Zodra de pagina gevonden werd, wisselt de letterkleur van rood naar groen.
3 Naar de teletekstpagina met »POS« omschakelen.

Tekenhoogte vergroten

Als u problemen hebt om de tekst op het beeldscherm te lezen, kunt u de tekenhoogte verdubbelen.

1 Tekenhoogte van een teletekstpagina vergroten, hiervoor »--« meermaals indrukken.

Paginastop

Onder een meervoudige pagina kunnen meerdere subpagina's samengebracht zijn die door de omroep automatisch verdergebladerd worden.

1 Subpagina met »PAP« stoppen.
2 Beëindig de functie met »PAP«.

Subpagina direct oproepen

Als de gekozen teletekstpagina meerdere pagina's bevat, wordt het nummer van de actuele subpagina alsook het totale aantal pagina's weergegeven.

1 Met »SIZE« de functie subpagina's oproepen.
2 Gewenste subpagina met » « (rood) of » (groen) kiezen.
3 Met »SIZE« de functie subpagina's beëindigen.

Antwoordvrijgave

Bepaalde teletekstpagina's bevatten soms "verborgen antwoorden" of informatie. Die kunnen opgeroepen worden.

1 Informatie met »SCAN« laten verschijnen.
2 Informatie met »SCAN« uitschakelen.

Double Window

U kunt met deze functie tegelijk de zender en teletekst zien.

1 » indrukken. - Links ziet u de zender, rechts de teletekst van de televisie- zender.

COMFORTFUNCTIES

Stilstaand beeld

Als u bepaalde scènes langere tijd wilt bekijken, dan kan het beeld van de momenteel lopende uitzending "bevroren" worden.

1 » indrukken.

2 » opnieuw indrukken beëindigt de functie.

Programmascan

Met deze functie kunnen 16 zenders als stilstaande beelden weergegeven worden.

1 Programmascan met »SCAN« starten.

- De zender die u momenteel bekijkt en de zenders van de volgende 15 zenderplaatsen worden met intervallen afgetast en na elkaar op het scherm weergegeven.

2 Wilt u uit het zenderaanbod een uitzending gericht selecteren, druk dan terwijl de zender weergegeven wordt op »OK«.

3 Programmascan met »SCAN« beeindigen.

COMFORTFUNCTIES

Comfortfuncties met het menu »Eigenschappen«

1 »HOOFD MENU« oproepen, hiervoor »i« indrukken.
2 Regel »Eigenschappen« met »P++« of »P-« selecteren en met »OK« bevestigen.
– Het menu »Eigenschappen« verschijnt.

Aanwijzing:

Meer over de bediening kunt u in de volgende hoofdstukken lezen.

De functie »TV-Gids« wordt in uw land niet aangeboden.

Gebruikerstaal wijzigen

Uit- en inschakeltijd invoeren

In het menu »Timer« kan voor het televisietoestel een uit- en inschakeltijd ingevoerd worden. Het televisietoestel schakelt na afloop van de ingestelde tijd in stand-by of vanuit stand-by in. In de regel »Prog Nummer« kan de zender ingevoerd worden waarmee het televisietoestel inschakelt.

Blauw beeldscherm kiezen

Met deze instelling wordt bij het langzaam wegebben van het beeld, naar een blauw beeldscherm omgeschakeld.

Blauwe Achtergrond Aan

Scart Bron TV -> AV2

Demagnetiseren Uit

Rekenmachine

Spel

Terug

Einde

Eigenschappen

Taal

Tv-Gids

Timer

Blauwe Achtergrond Aan

Scart Bron TV -> AV2

Demagnetiseren Uit

Rekenmachine

Spel

Terug

① Einde

Euro-AV- (scart)-uitgang kiezen

U kunt kiezen welk signaal aan de Euro-AV-bussen AV 2 gegeven moet worden.

De volgende opties zijn mogelijk:

• De zender die u momenteel bekijkt (TV →AV2).
• De zender die laatst gekozen werd (TUNER1 →AV2).
• Het signaal van de toestellen die aan de AV-ingangen aangesloten zijn (AV1, AV3 →AV2).

Wordt uw televisietoestel gedurende langere tijd niet met de netschakelaar uitgeschakeld, dan kan het door sterke magnetische velden tot wolkvorming komen. Om dit te verhinderen, kunt u de ontmagnetisering gedurende korte tijd inschakelen.

1 Regel »Demagnetiseren« met »P+« of »P-« kiezen en met »◀« of »▶« »Aan« kiezen.
- Het beeldscherm wordt gedurende korte tijd geontmagnetiseerd.
2 Beëindig de instelling met » i«.

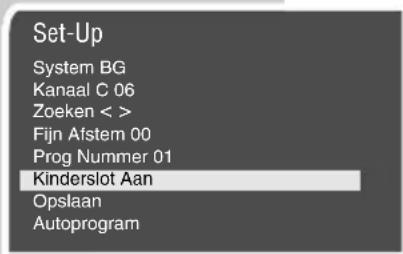

KINDERSLOT

Kinderslot activeren

U kunt televisiezenders die niet geschikt zijn voor kinderen blokkeren.

1 Gewenste zender met »P+«, »P-« of »1...0« kiezen.
2 »HOOFD MENU« oproepen, hiervoor » i« indrukken.
3 Regel »Eigenschappen« met »P++« of »P-« kiezen en met »OK« bevestigen.
4 Regel »Kinderslot« met »P++« of »P-« kiezen en met »OK« bevestigen.
5 Kinderslot met » « of »+« activeren.
6 Beëindig de instelling met » i«. - De gekozen zenderplaats is vergrendeld.

Kinderslot uitschakelen

1 Geblokkeerde zender met »1...0« kiezen.
2 »HOOFD MENU« oproepen, hiervoor » i« indrukken.
3 Regel »Eigenschappen« met »P++« of »P-« kiezen en met »OK« bevestigen.
4 Regel »Kinderslot« met »P++« of »P-« kiezen en met »OK« bevestigen.
5 Kinderslot met » ◀« of »▶« uitschakelen.
6 Beëindig de instelling met » i«.

Als het televisietoestel gecodeerde programma's van privé-aanbieders ontvangt, dan hebt u hiervoor een decoder nodig.

Decoder of satellietontvanger aansluiten

1 Aansluiting »AV1« van het televisietoestel en de aansluiting van de decoder met een EURO-AV-kabel verbinden.

Aanwijzingen:

Aan deze aansluiting kan, als alternatief, ook een satellietontvanger worden aangesloten.

Wanneer u een satellietontvanger en een decoder wilt gebruiken, moet de decoder op de satellietontvanger worden aangesloten.

Gebruik met een decoder

1 Decoder en televisietoestel inschakelen.

2 Zenderplaats »AV1« kiezen, hiervoor »AV« zo vaak indrukken tot op het televisietoestel »AV1« weergegeven wordt.

Hoofdtelefoon

Hoofdtelefoon aansluiten

1 Steek de stekker van de hoofdtelefoon (klink 3,5 mm ø) in de hoofdtelefoonaansluiting aan de voorkant van het televisietoestel.

Geluidsinstellingen voor de hoofdtelefoon kiezen

5 Beëindig de instelling met » i«.

Videorecorder, dvd-speler of SET-TOP-Box aansluiten

1 De aansluiting »AV1« of »AV2« van het televisietoestel en de overeenstemmende aansluiting van de videorecorder, dvd-spe- ler of van de SET-TOP-Box met een EURO/AV (scart)-kabel verbinden.

Gebruik met videorecorder, dvd-speler of SET-TOP-Box

1 De videorecorder, dvd-speler of SET-TOP-Box inschakelen en de gewenste functie kiezen.
2 Zenderplaats »AV1« of »AV2« met »AV« kiezen.

- Aan het televisietoestel ziet en hoort u de beeld- en geluidsinformatie van de videorecorder, dvd-speler of de SET-TOP-Box.

Aanwijzingen:

U kunt een extern RGB-toestel (dvd-speler) op de Euro-AV1-aansluiting aansluiten. U moet hiervoor echter een volledig bezette Euro-AV-kabel gebruiken.

U kunt opnames via het televisietoestel vanop een extern toestel op een ander overbrengen door het weergavetoestel op de Euro-AV1 en het opnametoestel aan de Euro-AV2 aan te sluiten en de zenderplaats »AV1« te kiezen. U kunt echter geen zender bekijken.

Camcorder aansluiten

1 De gele aansluiting (VIDEO – beeldsignaal) van het televisietoestel en de overeenstemmende aansluiting van de camcorder (VHS, Video 8) met een cinch-kabel verbinden.

2 De witte en rode aansluitingen (L AUDIO IN R - geluidssignaal) van het televisietoestel en de overeenstemmende aansluitingen van de camcorder met een cinch-kabel verbinden.

Aanwijzing:

Wordt een mono-camcorder aangesloten, verbind dan de witte aansluiting (L) van het televisietoestel en de overeenstemmende aansluiting van de camcorder. Bij monobedrijf in het menu »Geluid« »Mono« kiezen.

Gebruik met een camcorder

1 De camcorder inschakelen, een cassette inschuiven en weergave starten.
2 Zenderplaats »AV3« (voor VHS, Video 8) kiezen, hiervoor »AV« zo vaak indrukken tot op het televisietoestel »AV3« weergegeven wordt.
- Op het televisietoestel ziet en hoort u de beeld- en geluids-informatie van de camerarecorder.

SPECIALE INSTELLINGEN

Zenders instellen

Deze instelling is alleen dan nodig, wanneer er een nieuwe zender bijkomt en u uw speciale volgorde van de zenderplaatsen wilt behouden. De zender kan direct of via een zoekloop ingesteld worden.

Zenders met de automatische zoekloop instellen

Set-Up

System BG

Kanaal C 06

Zoeken < >

Fijn Afstem 00

Prog Nummer 01

Kinderslot Uit

Opslaan

Autoprogram

Terug

① Einde

Set-Up

System BG

Kanaal C 06

Zoeken < >

Fijn Afstem 00

Prog Nummer 01

Kinderslot Uit

Opslaan

Autoprogram

Opslan

? Terug

i Einde

- Het »HOOFD MENU« verschijnt.

- Het menu »Set-Up« verschijnt.

- Wordt een voldoende sterk zendsignaal ontvangen, dan wordt de zoekloop onderbroken en het beeld verschijnt. De zoekloop zo vaak starten tot de gewenste zender op het beeldscherm verschijnt.

Aanwijzing:

Het actuele systeem wordt automatisch in de regel »System« weergegeven.

- De melding »Opgeslagen« verschijnt.

Aanwijzing:

Wilt u nog meer zenders instellen, herhaal dan de punten 3 tot en met 5.

6 Beëindig de instelling met » i«.

SPECIALE INSTELLINGEN

Set-Up

System BG

Kanaal C 06

Zoeken < >

Fijn Afstem 00

Prog Nummer 01

Kinderslot Uit

Opslaan

Autoprogram

Terug

i Einde

Set-Up

System BG

Kanaal C 06

Zoeken < >

Fijn Afstem 00

Prog Nummer 01

Kinderslot Uit

Opslaan

Autoprogram

0..9

C/S

Terug

① Einde

Zenders fijn afstemmen

Het televisietoestel stemt automatisch op de best mogelijke ontvangst af. In regio's met slechtere ontvangst kan het nodig zijn om een manuele fijnafstemming uit te voeren.

1 »HOOFD MENU« met » i« oproepen.
- Het »HOOFD MENU« verschijnt.

2 Regel »Set-Up« met »P+« of »P-« kiezen en met »OK« bevestigen.

- Het menu »Set-Up« verschijnt.

- De melding »Opgeslagen« verschijnt.

5 Beëindig de instelling met » i«.

Zenders door het invoeren van kanaalgetallen instellen

1 »HOOFD MENU« met »i« oproepen.
- Het »HOOFD MENU« verschijnt.

2 Regel »Set-Up« met »P+« of »P-« kiezen en met »OK« bevestigen.

- Het menu »Set-Up« verschijnt.

Het actuele systeem wordt in de regel »System« weergegeven.

- De melding »Opgeslagen« verschijnt.

Aanwijzing:

Wilt u nog meer zenders instellen, herhaal dan de punten 3 tot en met 7.

8 Beëindig de instelling met » i«.

SPECIALE INSTELLINGEN

0..9

Terug

i Einde

Selecteer

Terug

① Einde

Alle zenders opnieuw instellen

Alle zenders kunnen (bijv. bij verhuizing naar een andere plaats) opnieuw worden ingesteld.

- Het »HOOFD MENU« verschijnt.

2 Regel »Set-Up« met »P+« of »P-« kiezen en met »OK« bevestigen.

- Het menu »Set-Up« verschijnt.

- Het menu »Land Selectie« verschijnt.

- De zoekloop begint en kan, afhankelijk van het aantal te ontvangen zenders, enkele minuten duren.

Aanwijzing:

Met »i« kan de zoekloop afgebroken worden.

Technische gegevens

Netspanning: 230 V, 50/60 Hz

Opgenomen vermogen: in stand-by 4 W in gebruik 90 W

Uitgangsvermogen: 2 x 25 watt muziek

Ontvangstbereiken: C01 ... C99, speciale kanalen S01 ... S41, frequenties band 1 ... 4

Zenderplaatsen: 100 en 3 AV

Servicevoorschriften voor de speciaalzaak

CE

Het product voldoet aan de vereisten van de volgende EU-richtlijnen:

73/23/EEG Richtlijn betreffende elektrische bedrijfsmiddelen voor het gebruik binnen bepaalde spanningsgrenzen. 89/336/EEG Richtlijn over de elektromagnetische compatibiliteit.

Het televisietoestel voldoet aan de normen: EN 60065, EN 55013, EN 55020

Het televisietoestel voldoet aan de verordening over de bescherming tegen schade door röntgenstralen. De röntgenstraling – veroorzaakt door de beeldbuis – is voldoende afgeschermd en daardoor volledig ongevaarlijk.

Ondeskundige ingrepen, vooral het veranderen van de hoogspanning of het inbouwen van een ander type beeldbuis, kunnen ertoe leiden dat de röntgenstraling in aanzienlijke sterkte optreedt. Toestellen waaraan op een dergelijke manier veranderingen zijn aangebracht, voldoen niet meer aan de norm en mogen niet meer worden gebruikt.

INFORMATIE

Storingen zelf verhelpen

Als de volgende maatregelen niet tot een bevredigend resultaat leiden, neemt u dan contact op met een bevoegde GRUNDIG-dealer! Houd er rekening mee dat storingen ook door externe apparatuur, zoals videorecorders en satellietontvangers kunnen worden veroorzaakt.

Storing	Mogelijke oorzaak	Oplossing
Beeld helder (ruisen), maar geen zender zichtbaar	Antennekabel	Antennekabel aangesloten?
	Geen zender geprogrammeerd	Programmazoekloop starten
Beeld contrastarm	Beeldinstellingen versteld	Helderheids-, contrast-, resp. kleurinstelling wijzigen
	Probleem ligt bij de zender	Met andere zender testen
Beeld en/of geluid verstoord	Storingen door andere toestellen	Positie van de toestellen veranderen
Echobeelden, reflectie	Zenderinstelling	Automatische of manuele zenderinstelling/fijne instelling
	Antenne	Antennekabel of -installatie laten controleren
Geen kleur	Kleurintensiteit op minimum	Kleur bijstellen
	TV-norminstelling (als instelmogelijkheid voorhanden is)	Juiste kleurennorm kiezen
	Probleem ligt bij de zender	Met andere zender testen
Verkeerde kleuren, kleurvlekken	Sterk magneetveld door luidsprekerboxen e.d.	Afstand luidspreker tot televisietoestel vergroten bij blijvende kleurvlekken het televisietoestel met de netschakelaar uitschakelen en na 10 minuten opnieuw inschakelen
Beeld maar geen geluid	Minimaal volume	Volume bijstellen/inschakelen
	Probleem ligt bij de zender	Met andere zender testen
Geen of gestoorde teletekst	Zender (heeft geen teletekst) of antenne-installatie	Met een andere zender controleren, fijnafstelling, echobeelden
	Zendersignaal te zwak	Antenne-installatie controleren
Afstandsbediening werkt niet	Geen optische verbinding	Afstandsbediening op het televisietoestel richten
	Batterijen van de afstandsbediening	Batterijen controleren of vervangen
	Ongedefinieerde gebruikstoestand	Televisietoestel met de nettoets ca. 2 min. uitschakelen
Na het inschakelen is het beeld onherkenbaar	Kinderslot werd geactiveerd	Kinderslot uitschakelen
