GEBRUIKSAANWIJZING ST 84 899 DOLBY GRUNDIG

4 Inhoud verpakking
5 Installatie en veiligheid
7 In één oogopslag

De voorkant van het televisietoestel

De achterkant van het televisietoestel

De afstandsbediening

10 Aansluiten en voorbereiden

Antenne en netkabel aansluiten

Batterijen in de afstandsbediening plaatsen

12 Instellingen

Zenders instellen – met de automatische zoekloop

Het Dialog Center

Beeldinstellingen

Geluidsinstellingen

18 Televisie-modus

Basisfuncties

20 Teletekst-modus

Basisfuncties

Andere functies met de toetsen van de afstandsbediening

Andere functies met de dialoogregel

26 Comfortfuncties

Comfortfuncties met het menu »BIJZONDERE FUNCTIES«

Uitschakeltijd invoeren met het menu »SLEEP TIMER«

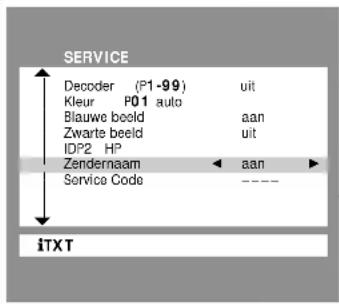

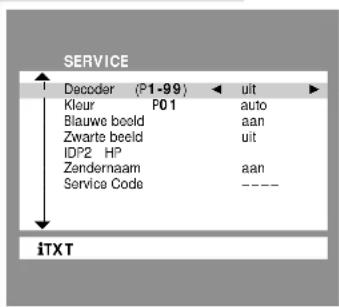

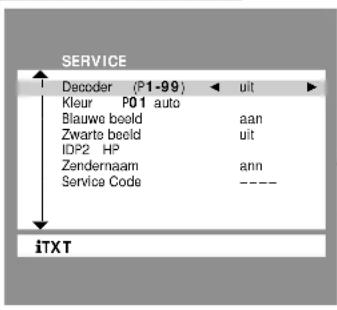

Comfortfuncties met het menu »SERVICE«

INHOUD

30 Beveiliging

31 Gebruik met externe apparatuur

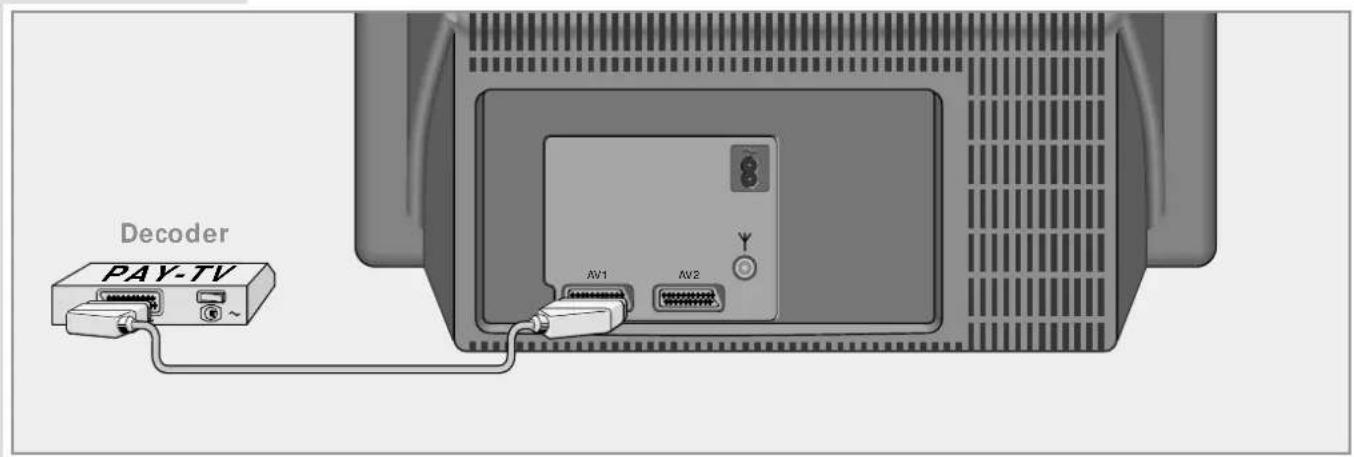

Decoder of satellietontvanger

Zenderplaatskeuze begrenzen

Zenders instellen – door manuele ingave

Zenders instellen – door de zoekloop

42 Externe apparatuur met de afstandsbediening bedienen

Bedienen van een GRUNDIG videorecorder

Bedienen van een GRUNDIG satellietontvanger

43 Informatie

Technische gegevens

Uitbouwmogelijkheden

Service-instructies voor de speciaalzaak

Indeling contacten EURO-AV-aansluiting

46 Storingen zelf verhelpen

INHOUD VERPAKKING

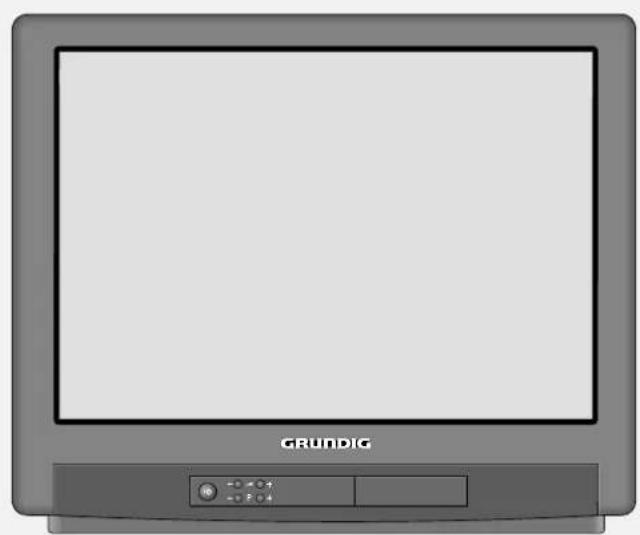

1 Televisietoestel ST 84-899 DOLBY
2 Afstandsbediening
3 2 batterijen, 1,5 V-, type Mignon
4 Netkabel
5 Gebruiksaanwijzing

Opdat dit hoogwaardige en comfortabele televisietoestel u lange tijd vreugde en ontspanning bezorgt, dient u bij het installeren van het toestel de volgende aanwijzingen in acht te nemen:

Dit televisietoestel is voor de ontvangst en de weergave van beeld- en geluidssignalen bestemd.

Elk ander gebruik is uitdrukkelijk verboden.

De ideale kijkafstand bedraagt 5x de beeldschermdiagonaal.

Een lichtbron op het beeldscherm vermindert de beeldkwaliteit.

De afstanden tussen kast en toestel moeten groot genoeg zijn.

Het televisietoestel is bedoeld voor gebruik in droge ruimtes. Als u het toestel toch buiten wilt gebruiken, moet u er in ieder geval voor zorgen dat het toestel beschut is tegen vocht (door regen of waterspatten). Het televisietoestel mag niet aan vocht blootgesteld worden.

Zet geen vloeistof (bijvoorbeeld in een bloemenvaas) op het televisietoestel. U zou kunnen morsen en het vocht kan voor gevaarlijke situaties wat betreft de elektriciteit zorgen.

Zet het televisietoestel op een vlakke en harde ondergrond. Leg geen dingen, bijvoorbeeld kranten of kleedjes, onder het televisietoestel.

Zet het televisietoestel niet vlakbij de verwarming of in de volle zon. Dit kan de koeling van het toestel verstoren.

Ophoping van warmte is een bron van gevaar en vermindert de levensduur van het televisietoestel. Laat de vuilafzettingen in het televisietoestel veiligheidshalve regelmatig door een vakman verwijderen.

Houd het televisietoestel uit de buurt van magnetische velden (bijvoorbeeld luidsprekers).

INSTALLATIE EN VEILIGHEID

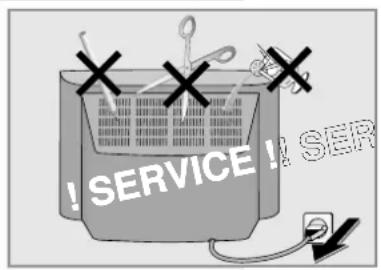

Maak het televisietoestel in geen geval open. Schade die ontstaan is door het ondeskundig omgaan met het toestel, valt niet onder de garantie.

De netkabel mag niet beschadigd raken.

Het televisietoestel mag alleen met de bijgevoegde netkabel gebruikt worden.

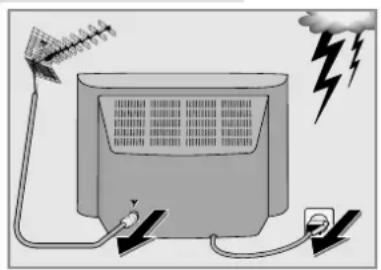

Onweer vormt een bedreiging voor alle elektrische apparatuur. Ook als het televisietoestel uitgeschakeld is, kunnen door blikseminslag in het stroomnet en/ of in de antenneleiding beschadigingen optreden. Trek daarom altijd de net- en antennestekker uit het stopcontact als het onweert.

Reinig het beeldscherm alleen met een vochtige, zachte doek. Gebruik alleen zuiver water.

Bij dit televisietoestel vormen techniek en ecologie een overtuigende eenheid. Er zijn overwegend ecologisch hoogwaardige materialen gebruikt. De behuizing bestaat voor een groot deel uit gerecyclede kunststof en is met milieuvriendelijke waterlakken, gedeeltelijk met recyclinglak gelakt. Door de verbeterde constructie van het toestel kan van het gebruik van vlambeveiligingsmiddelen in de behuizing afgezien worden. Voor een hoogwaardige recycling na afloop van het gebruik, is het aantal soorten materiaal consequent gereduceerd – alle grotere kunststofdelen zijn gemarkeerd. Om servicewerkzaamheden eenvoudiger te maken en recycling te bevorderen, is het televisietoestel gemakkelijk te demonteren.

IN EEN OOGOPSLAG

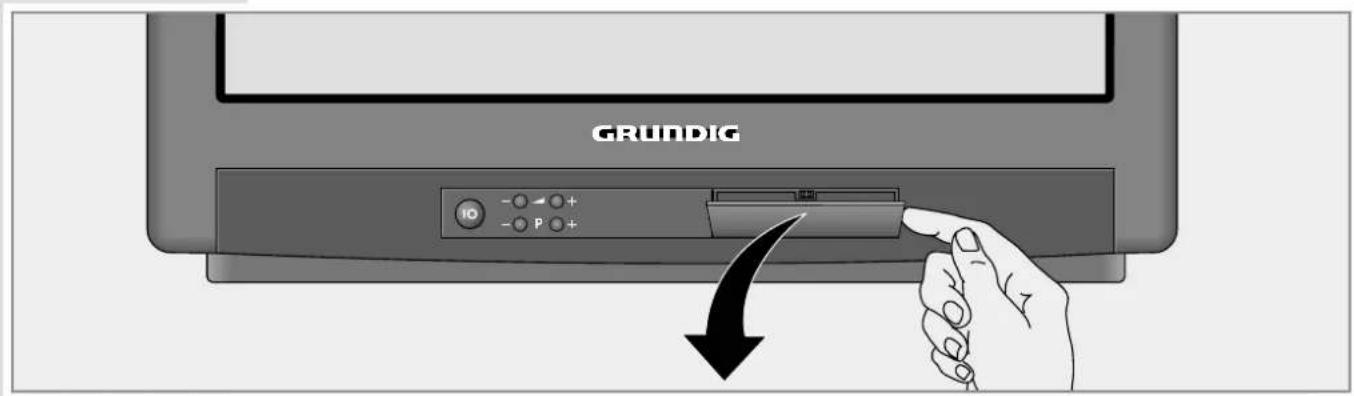

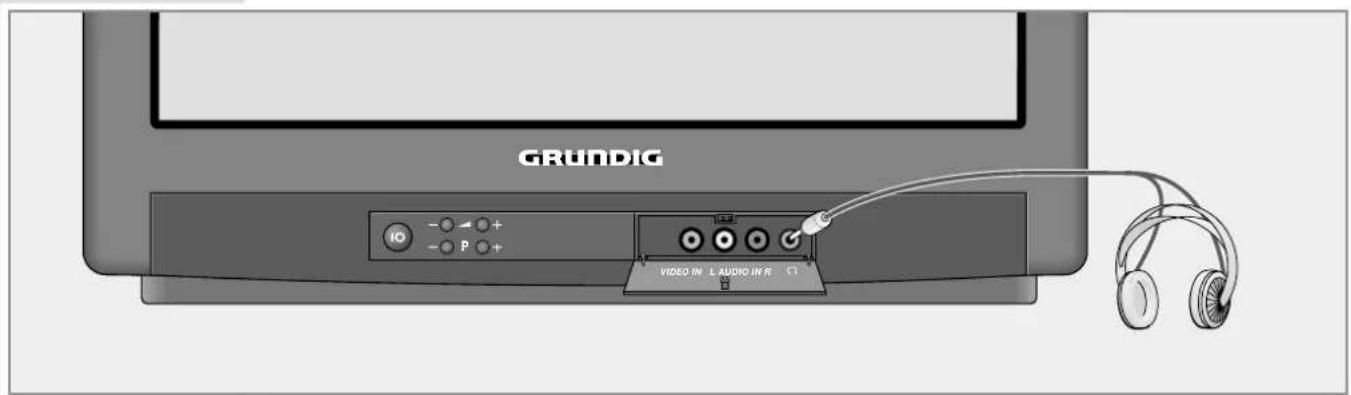

De voorzijde van het televisietoestel

- + Volume

- P + Keuze zenders omhoog/ omlaag.

10 Schakelt televisietoestel in/ uit.

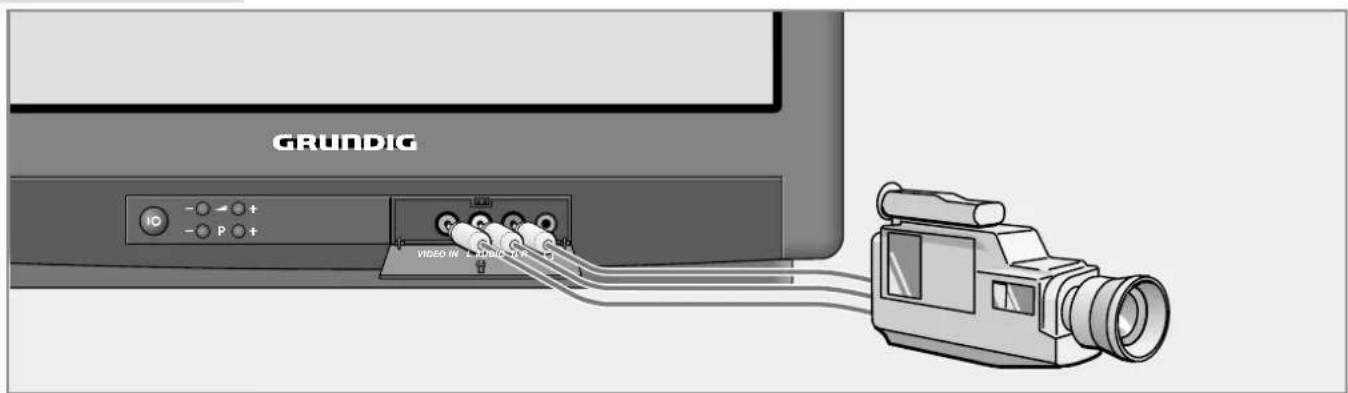

L AUDIO IN R Geluidssignaalingang voor camcorder.

VIDEO IN Beeldsignaalingang voor camcorder.

Aansluiting hoofdtelefoon.

IN EEN OOGOPSLAG

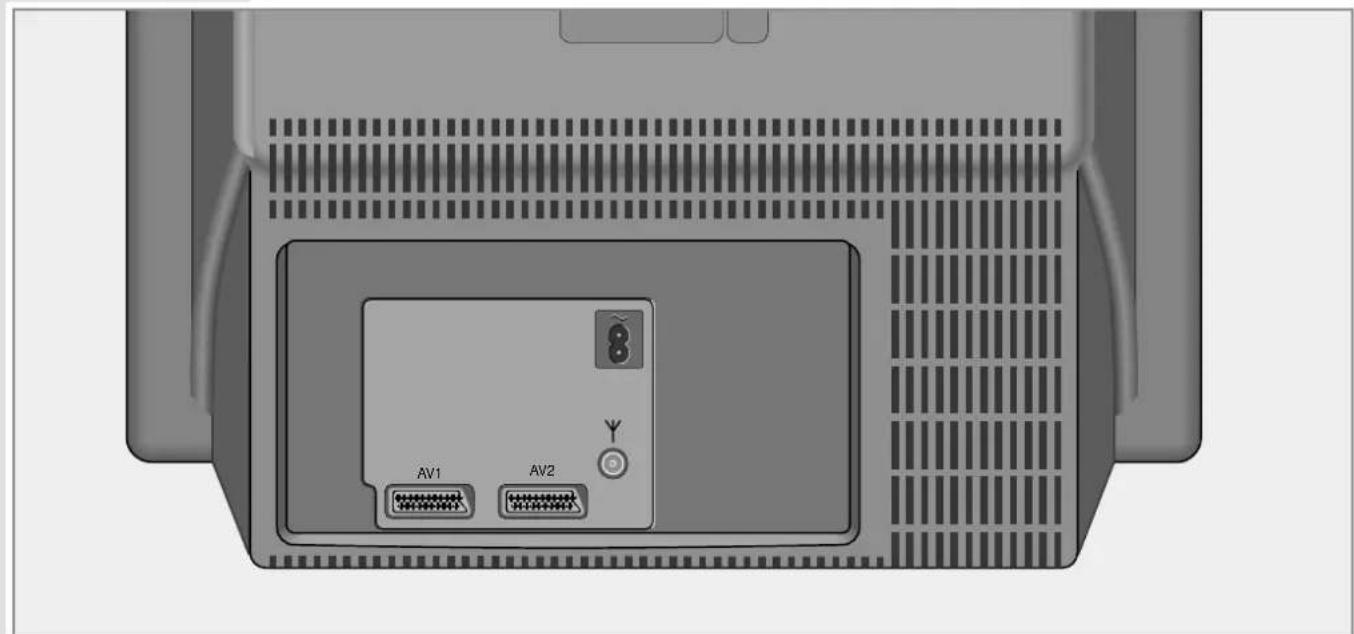

De achterzijde van het televisietoestel

Netkabel naar stopcontact.

Antenne-ingang (van de huisantenne).

AV 1 Euro/ AV-bus (FBAS, SVHS)

AV 2 Euro/ AV-bus (FBAS, SVHS)

IN EEN OOGOPSLAG

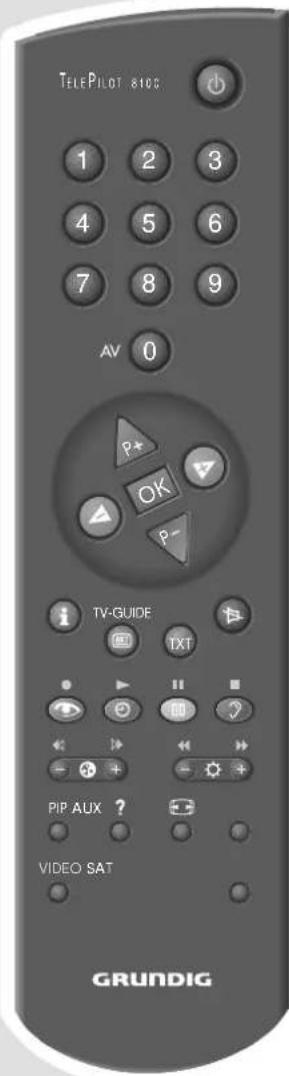

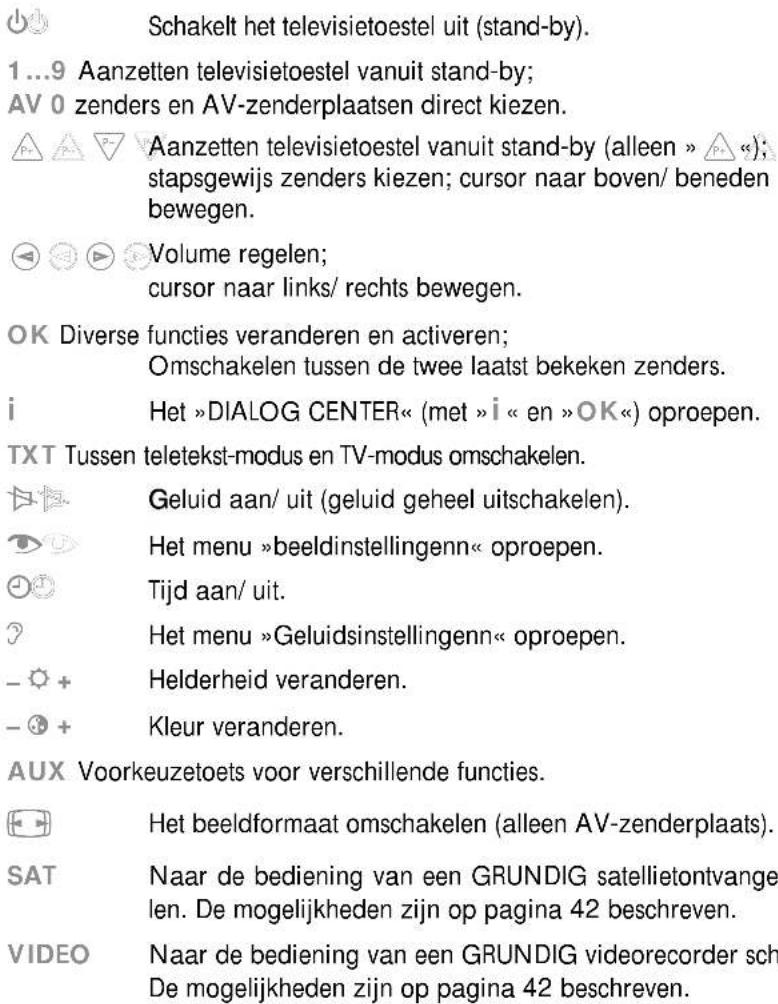

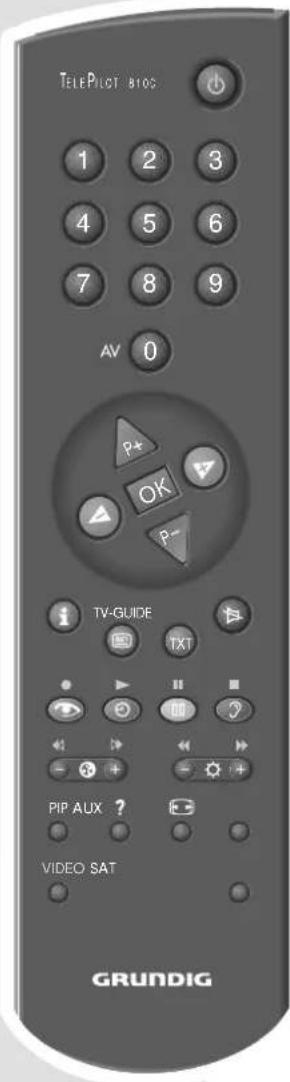

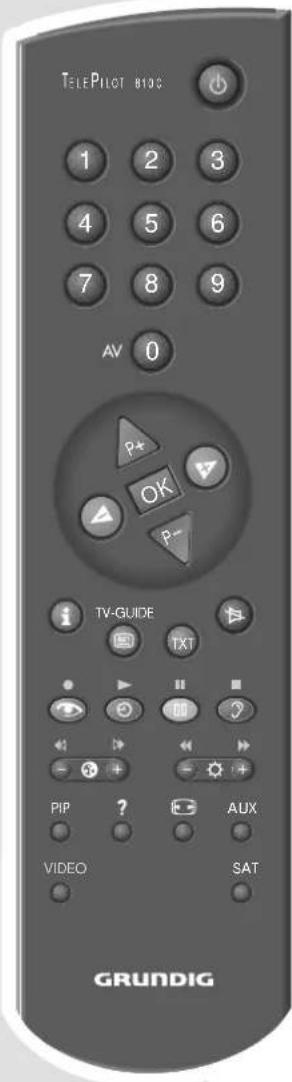

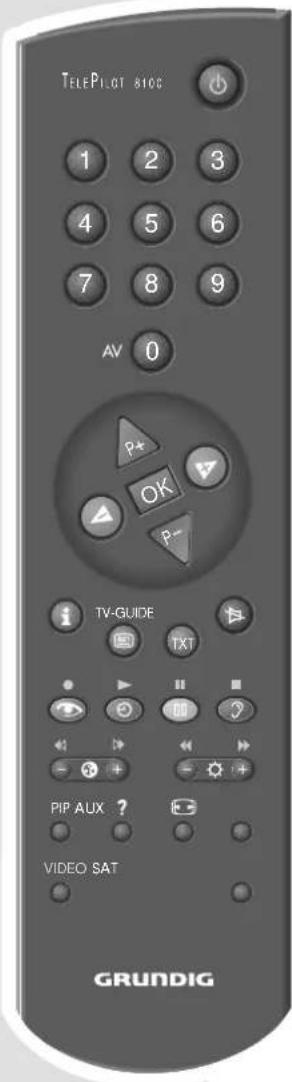

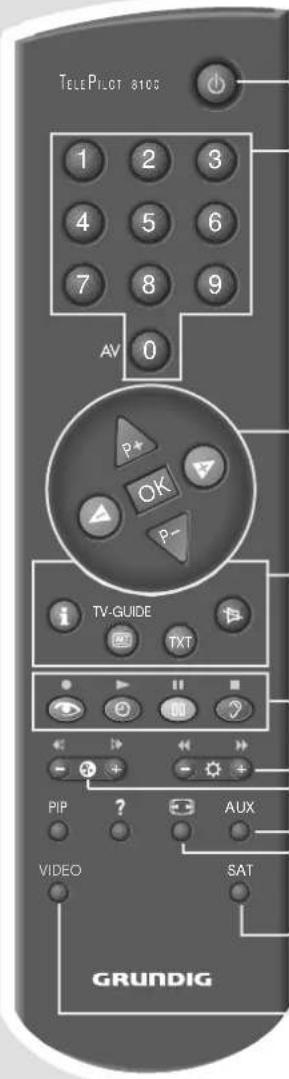

De afstandsbediening

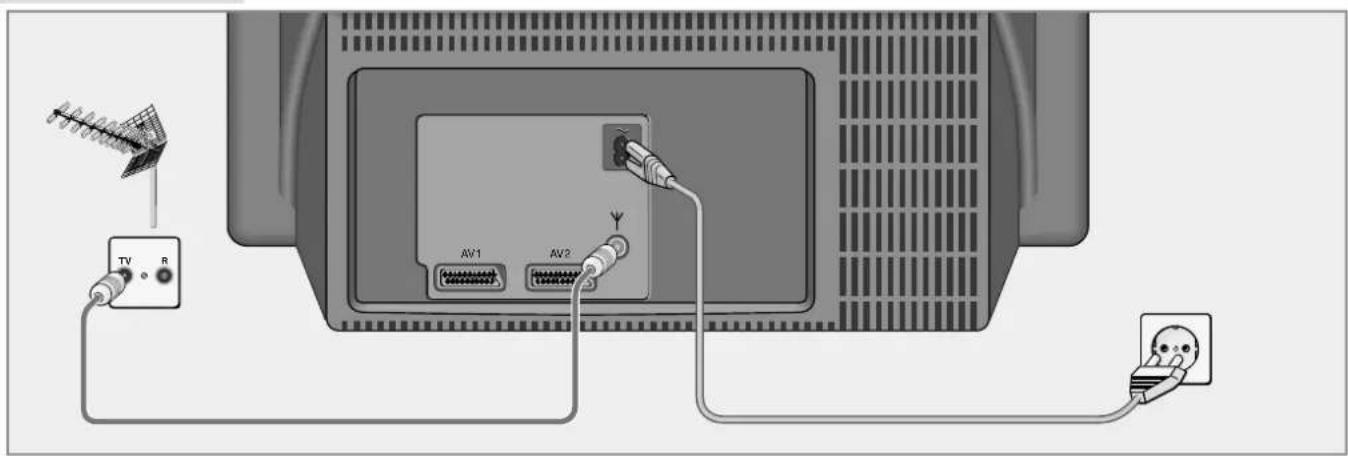

Antenne en netkabel aansluiten

1 Steek de antennekabel van de huisantenne in de antennebus » Y« van het televisietoestel.
2 Steek de meegeleverde netkabel in de bus » \~ « van het televisietoestel.
3 Steek de stekker van de netkabel in het stopcontact.

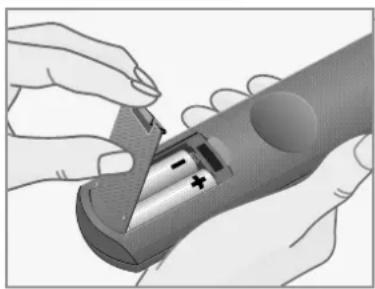

Batterijen in de afstandsbediening plaatsen

1 Open het batterijvakje door de deksel te verwijderen.
2 Batterijen plaatsen (type Mignon, bijv. UM-3 of AA, 2 x1,5 V). Let op de poling (onderaan in het batterijvakje gemarkeerd).

Aanwijzing:

Wanneer de batterij leeg is, verschijnt op het beeldscherm de mededeling: »Battery«.

Als het televisietoestel niet meer goed op de afstandsbediening reageert, kunnen de batterijen leeg zijn. Lege batterijen moet u onmiddellijk verwijderen. Voor schade die ontstaat door uitgelopen batterijen kunnen we niet aansprakelijk gesteld worden.

Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggoolen maar inleveren als KCA.

IN STELLINGEN

Zenders instellen

Het televisietoestel is met een automatische zenderzoekfunctie uitgerust.

U start de automatische zoekfunctie en kunt daarna de zenders in een door u gekozen volgorde sorteren.

Er staan 99 zenderplaatsen voor zenders ter beschikking, waaraan willekeurig zenders van de antenne of van de kabel toegewezen kunnen worden.

U kunt ook zenders – die meermaals gevonden werden of waarvan de ontvangstkwaliteit te slecht is – uit de zendertabel wissen.

Zenders instellen – met de automatische zoekloop

1 Televisietoestel met »IO« op het televisietoestel aanzetten.

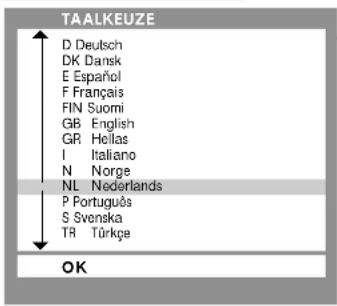

– De pagina »TAALKEUZE« verschijnt.

• De pagina »AUTOMATIC TUNING SYSTEM« verschijnt en de zoekloop wordt gestart.
• De zoekloop kan - al naar gelang het aantal te ontvangen zenders - een minuut en langer duren.
• Na het zoeken schakelt het televisietoestel op zenderplaats 1 en de pagina »SORTEREN« wordt weergegeven.

Aanwijzing:

Als de pagina »Dialogsprache einstellen« niet verschijnt, kijk dan in hoofdstuk »Alle zenders opnieuw instellen« op pagina 41.

IN STELLIN GEN

Zenders wissen

1 In het menu »SORTEREN« de zender, die gewist moet worden met » △« of » ▽« selecteren.
2 Zender met »AUX « wissen.

Aanwijzing:

Andere zenders kunt u wissen door punt 1 en 2 te herhalen.

Zenders sorteren

1 In het menu »SORTEREN« de zender, die anders gesorteerd moet worden met » _P+ « of » - « selecteren.
2 Zender met »OK« markeren.
3 Nieuwe zenderplaats met » _P+ « of » _P- « selecteren.
4 Instelling met »OK« bevestigen.

Aanwijzing:

Andere zenders kunt u sorteren door punt 1 t/ m 4 te herhalen.

5 Instelling met »TXT« beëindigen.

IN STELLIN GEN

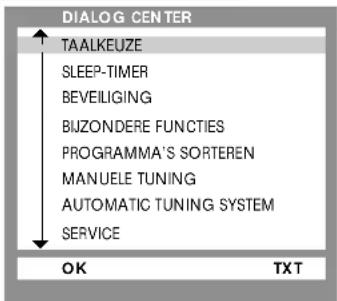

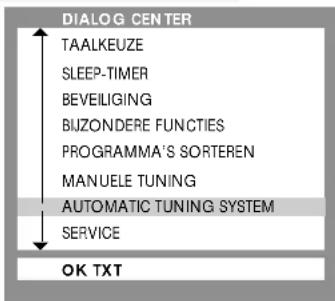

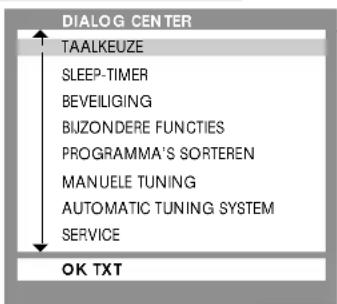

Het Dialog Center

Het Dialog Center is de centrale van uw televisietoestel.

Hier kunt u een groot aantal instellingen uitvoeren, informatie en tips opvragen over de bediening van uw televisietoestel.

1 »DIALOG CENTER« oproepen, druk op »i« en vervolgens op »OK«.
- Toetssymbolen en dialoogregels tonen de mogelijke bedieningsstappen.
- De tekens op het beeldscherm zijn symbolen voor de volgende toetsen van de afstandsbediening:

Symbool Toets Functie

i i i Roept het »DIALOG CENTER« op (»i« en »OK«) en schakelt van de pagina's terug naar het »DIALOG CENTER«.

OK OK Bevestigt functies.

TXT TXT Beëindigt instellingen.

Het toestel werd met maximaal contrast getest om de betrouwbaarheid van alle bouwelementen te controleren. Afhankelijk van de plaats van opstelling en de helderheid van de ruimte (omgevingslicht) is het echter zinvol om het contrast iets te verminderen om de subjectief beste beeldindruk te krijgen.

4 Instelling met toets » TXT« beëindigen.

Kleurcontrast bij NTSC-programma's instellen

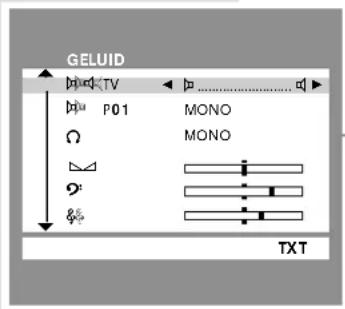

Verbreedt bij stereo-uitzendingen het geluidsbeeld en verbetert het bij mono-uitzendingen.

Dolby Surround is een innovatieve elektronische oplossing, die volledig in het televisietoestel geïntegreerd is en waarbij alleen nog maar 2 luidsprekers nodig zijn om een Dolby Surround-effect voort te brengen.

Ontvangt het toestel tweekanaal-uitzendingen – bijv. een speelfilm in het originele geluid op geluidskanaal B (weergave: »DUAL B«) en de gesynchroniseerde versie op geluidskanaal A (weergave: »DUAL A«) – dan kunt u het door u gewenste geluidskanaal selecteren.

Ontvangt het toestel stereo-uitzendingen, dan schakelt het automatisch op stereo-geluidsweergave (weergave: »Stereo«).

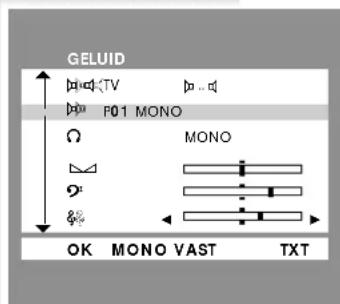

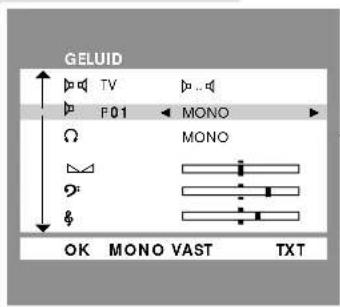

Bij een slechte ontvangst van het stereogeluid kunt u het geluid op »mono« schakelen.

4 Wanneer de geluidsweergave van een bepaalde zender permanent in mono dient te zijn, de regel » P..« met » △ « of » ▶ « selecteren en op » OK« drukken.

Aanwijzing:

Om deze functie op te heffen, punt 2 herhalen.

5 Instelling met toets »TXT« beëindigen.

TELEVISIE-MODUS

Basisfuncties

In-/uitschakelen

1 Televisietoestel met » IO « op het televisietoestel aanzetten.
Brandt daarna alleen de LED, dan is het toestel stand-by.
Televisietoestel met »1 ...AV 0 « of » aanzetten.
2 Televisietoestel met » op stand-by zetten.
Televisietoestel met »1 ...AV 0« of » vanuit stand-by aanzetten.
3 Televisietoestel met »IO« op het televisietoestel volledig uitzetten.
Daardoor bespaart u energie.

Zenderplaats selecteren

1 Zenderplaatsen (ook AV) met » 1 ...AV 0 « direct selecteren.
2 Zenderplaatsen met » △« of » ▽ « stapsgewijs selecteren.

Volume, helderheid, kleurcontrast veranderen

Elke veranderde waarde wordt na enkele seconden vastgelegd.

Terug naar instelling bij levering, druk hiervoor op »AUX« en daarna op »OK«.

TELEVISIE-MODUS

Geluid in-/uitschakelen

1 Geluid met » in- of uitschakelen (geluid geheel uitschakelen).

Tijd aan/uit

1 Tijd met » 📌aan/ uit. - Alleen bij zenders met teletekst.

Nummer van de zenderplaats kort weergeven

1 Nummer van zenderplaats met » i« aan/ uit. - Bij vele zenders wordt ook de naam van de zender op het scherm weergegeven.

Nummer van de zenderplaats permanent weergeven

1 »i« indrukken en wachten tot de mededeling »OK DIALOG CENTER« verdwijnt. - Het nummer van de zenderplaats wordt permanent weergegeven.

2 Nummer van de zenderplaats laten verdwijnen, druk hiervoor twee keer kort op »i«.

Beeldformaat 16:9 selecteren

Krijgt het TV-toestel via een videorecorder, camcorder of PALplus-decoder een PALplus-uitzending toegevoerd, dan moet er naar het beeldformaat 16:9 omgeschakeld worden.

Dit is bij een AV-zenderplaats of een zenderplaats met decoderactivering mogelijk.

1 Beeldformaat 16:9 met » [+]« selecteren, op het beeldscherm verschijnt »16:9«.

TELETEKST-MODUS

Basisfuncties

Teletekst bestaat uit een groot aantal tekstpagina's, bijvoorbeeld nieuws uit de sportwereld en de politiek, beurskoersen, weerberichten en nog vele andere soorten informatie.

Het teletekst-aanbod alsmede de organisatie en de opbouw van de pagina's verschilt van omroeporganisatie tot omroeporganisatie.

Pagina's kiezen in teletekst

1 Teletekst-modus met »TXT« inschakelen. - De overzichtspagina 100 of de laatst opgeroepen teletekstpagina verschijnt.
2 Nummer van de teletekstpagina met drie cijfers van de toetsen »1 ... 0 « invoeren. - De teletekstpagina verschijnt na een korte tijd.
3 Eén pagina terugbladeren met » 📋« (rood), één pagina vooruitbladeren met » 🔊 « (groen).
4 Doorbladeren naar het eerstvolgende paginanummer, dat eindigt op een nul, met »ll« (geel).
5 Doorbladeren naar het eerstvolgende paginanummer, dat eindigt op twee nullen, met »3« (blauw).

Aanwijzing:

Terug naar de overzichtspagina 100 met »i«.

6 Teletekst met »TXT« uitschakelen.

TELETEKST-MODUS

TOP-tekst (Table Of Pages) of FLOF-tekst-modus

Uit de overzichtspagina kunnen verschillende thema's, hoofdstukken en afzonderlijke pagina's per druk op een toets opgeroepen worden.

1 Teletekst-modus met »TXT« inschakelen.

- De overzichtspagina 100 of de laatst opgeroepen teletekstpagina verschijnt.

Aanwijzing:

Op de onderste rand van het beeldscherm ziet u een info-regel bestaande uit een rood, groen, geel en blauw veld.

Analoog daarmee vindt u op de afstandsbediening met een kleur gemarkeerde toetsen.

2 Gewenst thema met » ？« (blauw) selecteren.

- De blauwe info-regel toont het volgende thema.

3 Selecteer het gewenste hoofdstuk van het thema met »| | « (geel).

- De gele info-regel toont het volgende hoofdstuk van het gekozen thema.

4 Heeft het gekozen hoofdstuk meerdere afzonderlijke pagina's, dan kunnen die opgeroepen worden:

Met » ⓐ« (groen) doorbladeren naar de eerstvolgende, bestaande pagina (met overgang naar het volgende hoofdstuk).

Met » « (rood) pagina terugbladeren.

Aanwijzingen:

De teletekstpagina's kunnen ook direct met »1...0« gekozen worden.

Terug naar de overzichtspagina 100 met »i«.

5 Teletekst met »TXT« uitschakelen.

TELETEKST-MODUS

Andere functies met de toetsen op de afstandsbediening

Teletekstpagina vergroten

1 Teletekstpagina vergroten, druk hiervoor op » Ⓞ + «.

Pagina-stop bij meervoudige pagina's

1 Teletekstpagina vasthouden, druk hiervoor op »- 🔍«.

2 Terug naar de automatische cyclus, druk hiervoor nog een keer op »-

Subpagina's direct oproepen

1 Subpagina met »- ⓣ« selecteren.

2 Paginanummer van de subpagina met vier cijfers van de toetsen »1...0« invoeren.

- De subpagina verschijnt na een korte tijd.

3 Terug naar de automatische cyclus, druk hiervoor nog een keer op »- ③«.

Antwoordtoets

U kunt in bepaalde teletekstpagina's „verborgen” antwoorden resp. informatie weergeven (vrijgeven), bijv. om raadsels op te lossen, of om de VPS-tijden voor het programmeren van een videorecorder te controleren.

1 „Verborgen“ informatie met » ⚙️« oproepen.

2 Terug naar de automatische cyclus, druk hiervoor nog een keer op » ⚙️◀.

Andere functies met de dialoogregel

Dialoogregel selecteren

1 Teletekst-modus met »TXT« inschakelen.
2 Dialoogregel met »AUX« selecteren.

Aanwijzing:

Uit deze dialoogregel kiest u de verschillende functies.

Over de bediening vindt u informatie in de volgende hoofdstukken.

Teletekstpagina vergroten

Pagina-stop bij meervoudige pagina's

Onder een meervoudige pagina kunnen meerdere subpagina's samengevat zijn, die in een bepaalde cyclus automatisch „doorgebladerd” worden.

De subpagina's worden op het scherm genummerd, bijv. »3/6« betekent dat de derde van in het totaal zes subpagina's te zien is.

Wilt u een subpagina langer bekijken, dan kan de pagina „vastgehouden“ worden.

- Op het beeldscherm verschijnt »STOP« en de pagina wordt niet meer verdergebladerd.

2 Terug naar de automatische cyclus, druk hiervoor nog een keer op »OK«.

TELETEKST-MODUS

Subpagina's direct oproepen

1 Symbol » [ ] « met » ◀ « of » ◄ « selecteren en subpagina met »OK« oproepen.
- In de symboolregel verschijnt het gekozen teletekst-paginanummer; bijv. »155/ 0001«.
2 Paginanummer van de subpagina met vier cijfers van de toetsen »1...0« invoeren.
- De subpagina verschijnt na een korte tijd.
3 Terug naar de automatische cyclus met »OK«.

Antwoordtoets

U kunt in bepaalde teletekstpagina's „verborgen“ antwoorden resp. informatie weergeven (vrijgeven), bijv. om raadsels op te lossen, of om de VPS-tijden voor het programmeren van een videorecorder te controleren.

2 Antwoordfunctie met »OK« uitschakelen.

Wachttijden overbruggen

Terwijl er naar een pagina gezocht wordt, kunt u naar de tv-zender schakelen:

1 Voer het dreicijferige nummer van de teletekstpagina met »1 ... 0 « in en bevestig met »OK«.
2 Symbool »☒« met » ◀« of » ▶« selecteren en daarna op »OK« drukken.
- U ziet het televisiebeeld en boven in het beeld het symbool »«. Wanneer in plaats van het symbool »« een paginanummer verschijnt, dan is de pagina gevonden.
3 Teletekstpagina met »OK« weergeven.
4 Teletekst met »TXT« uitschakelen.

Teletekstpagina's direct kiezen (Page-Catching)

Op veel overzichtspagina's vindt u uit drie cijfers bestaande paginanummers. Die kunt u direct kiezen.

1 Teletekst-modus met »TXT« inschakelen.
2 Functie Page-Catching met » △+ « of » ▽- « selecteren.
- Boven in beeld verschijnt de mededeling »Page-Catching OK«. Bij het eerste of laatste paginanummer staat een cursor.
3 Het gewenste paginanummer met » △ « of » ▽ « selecteren en met » OK « bevestigen.
– De pagina verschijnt na korte tijd.

COM FORTFUN CTIES

Comfortfuncties met het menu »BIJZON DERE FUN CTIES«

Over de verdere bediening vindt u informatie in de volgende hoofdstukken.

Inschakelen met ...

Als u het televisietoestel vaak als AV-monitor gebruikt – bijv. bij gebruik met een satellietontvanger – kan met deze functie de zenderplaats »AV« voorrang gegeven worden.

Na het inschakelen van het televisietoestel met de aan/ uit-toets verschijnt in plaats van de zenderplaats »P 1« de zenderplaats »AV«.

2 Instelling met toets »TXT« beëindigen.

Beeld-/ geluidsbalk uit/ aan

Bij het instellen van de functies volume, helderheid en kleurcontrast wordt steeds een balk weergegeven. Deze balk kan worden uitgeschakeld.

2 Instelling met toets »TXT« beëindigen.

COM FORTFUN CTIES

Volume aanpassen

Het volume van normale uitzendingen en reclame-uitzendingen kan sterk verschillen. Dit kunt u aanpassen.

2 Instelling met toets » TXT« beëindigen.

Uitschakeltijd invoeren met het menu Sleep Timer

Met het menu »SLEEP TIMER« kunt u voor uw televisietoestel een uitschakeltijd invoeren. Het televisietoestel schakelt na afloop van de ingestelde tijd op stand-by.

1 Uit het »DIALOG CENTER« de regel »SLEEP TIMER« met » △+ « of » ▽▼ « ▽ selecteren en met »OK« bevestigen. - Het menu »SLEEP TIMER« verschijnt op het beeldscherm.

2 Gewenste uitschakeltijd (van 01...99 minuten) met »1...0« tweecijferig invoeren.

Aanwijzing:

De uitschakeltijd kan met »AUX« worden gewist.

3 Instelling met »TXT« beëindigen.

COM FORTFUN CTIES

Comfortfuncties met het menu »SERVICE«

Aanwijzing:

De functies van de regels »Service Code« en »IDP2 HP« zijn aan de dealer voorbehouden.

Over de verdere bediening vindt u informatie in de volgende hoofdstukken.

Weergave van de naam van de zender in-/uitschakelen

Door sommige omroepen wordt de zendernaam aangeboden. Deze naam wordt tijdens het wisselen van de zenderplaats kort op het beeldscherm weergegeven. U kunt deze weergave uitschakelen.

Bij het instellen van de zenderplaatsen met de zenderzoekloop wordt de kleurennorm automatisch toegewezen. Als de kleur van de verschillende zenders in orde is, hoeft u deze instelling niet uit te voeren.

Blauw beeldscherm kiezen

Met deze instelling zal er bij verminderde beeldkwaliteit naar een blauw beeldscherm worden omgeschakeld.

Zwart beeldscherm kiezen

Met deze instelling worden storende flikkeringen op het beeldscherm tijdens het omschakelen van de programmaplaats vermeden.

- De sleutel verschijnt in „rood“.

4 Instelling met »TXT« beëindigen.

- Na het uit- en weer inschakelen van het televisietoestel is de beveiliging geactiveerd. Op het beeldscherm verschijnt de pagina »BEVEILIGING«. Alle functies zijn geblokkeerd.

Beveiliging voor korte tijd uitschakelen

1 Televisietoestel aanzetten en codenummer met vier cijfers van de toetsen »1...0« invoeren.

- Het televisietoestel schakelt naar het televisiebeeld. Na het uit- en opnieuw inschakelen van het televisietoestel is de beveiliging weer actief.

Aanwijzing:

Indien u het codenummer vergeten bent, helpt u een cijfercombinatie in het hoofdstuk „STORINGEN ZELF VERHELPEN“ op pagina 47 verder.

Beveiliging uitschakelen

1 Televisietoestel aanzetten.
2 Codenummer met vier cijfers van de toetsen »1 ...0 « invoeren.
3 De regel »BEVEILIGING« met » △+ « of » ▽- « selecteren en met »OK« bevestigen.
4 Codenummer met vier cijfers van de toetsen »1...0« invoeren en met »AUX« bevestigen.
- De beveiliging is opgeheven.
5 Instelling met »TXT« beëindigen.

GEBRUIK MET EXTERNE APPARATUUR

Decoder of satellietontvanger

Wanneer het televisietoestel gecodeerde programma's van particuliere aanbieders ontvangt, is daarvoor een decoder nodig.

Decoder of satellietontvanger aan bus »AV 1« aansluiten

1 Verbind bus »AV1« van het televisietoestel en de bijbehorende bus van de decoder door middel van een EURO/ AV-kabel.

Aanwijzing:

Aan deze bus kan als alternatief ook een satellietontvanger aangesloten worden.

Wanneer u een satellietontvanger en een decoder wilt aansluiten, dan moet de decoder aan de satellietontvanger aangesloten worden.

GEBRUIK MET EXTERNE APPARATUUR

Instellingen voor het gebruik met decoder

1 Zenderplaats kiezen, waarop de gecodeerde zender ingedeeld is. - Het televisietoestel schakelt automatisch naar zenderplaats »AV1«.
2 Dialog Center oproepen, druk hiervoor op »i« en daarna op »OK«.
3 De regel »BIJZONDERE FUNCTIES« mit » △ « of » ▽ « selecteren en met »OK« bevestigen.
4 De regel »Decoder P ..« met » △ « of » ▶ « selecteren. - »P ..« toont de geselecteerde zenderplaats.
5 Instelling »ON 1«, »ON 2« of »ON 3« met » ◀ « of » ▶ « selecteren. - Deze instelling is afhankelijk van de gebruikte decoder. - Als er geen decoder aangesloten is, dient u de instelling op »uit« te zetten.
Deze instelling kan voor alle zenderplaatsen (1–99) geactiveerd worden, zie hoofdstuk „Instellingen voor alle zenderplaatsen“, op deze pagina.
6 Instelling met »TXT« beëindigen.

Aanwijzing:

Instellingen voor alle zenderplaatsen (1-99)

1 Dialog Center oproepen, druk hiervoor op »i« en daarna op »OK«.
2 De regel »SERVICE« met » P+ « of » P- « selecteren en met »OK« bevestigen.
3 De regel »Decoder (P1-99)« met » △+ « of » ▽- « selecteren.
4 Instellingen »aus«, »ON 1«, »ON 2«, »ON 3« of »manuell« met » ◀« of » ◄« kunnen geselecteerd worden.
- De instellingen ON 1, ON 2, ON 3 zijn afhankelijk van de gebruikte decoder.
- Als de decoder op de zenderplaatsen wordt afgestemd, wordt de instelling »manuell« automatisch geselecteerd.
5 Instelling met »TXT« beëindigen.

GEBRUIK MET EXTERNE APPARATUUR

1 Verbind bus »AV1« of »AV2« van het televisietoestel en de bijbehorende bus van de videorecorder of SET-TOP-Box door middel van een EURO/ AV (Scart)-kabel.

GEBRUIK MET EXTERNE APPARATUUR

Videonorm (VHS of SVHS) instellen

Deze instelling is afhankelijk van de aangesloten videorecorder.

Gebruik met videorecorder of SET-TOP-Box

1 Videorecorder of SET-TOP-Box aanzetten en de gewenste functie selecteren.
2 Zenderplaats »AV1« of »AV2« met »0 AV« selecteren. - Op het televisietoestel ziet en hoort u beeld- en geluidsinformatie van de videorecorder of de SET-TOP-Box.

GEBRUIK MET EXTERNE APPARATUUR

Kopiëren van video-opnamen via het televisietoestel

U kunt opnamen van een videorecorder/ camrecorder naar een videorecorder kopieren.

De mogelijkheden:

• Videorecorder (AV1) naar videorecorder (AV2)
• Videorecorder (AV2) naar videorecorder (AV1)
• Camcorder (AV3) naar videorecorder (AV1)

Het kopieren van een SVHS-videorecorder/ camcorder naar een SVHS-videorecorder/ camcorder is niet mogelijk.

U kunt tijdens het kopieren naar een televisiezender omschakelen zonder dat hierdoor het kopieren gestoord wordt.

1 Zenderplaats »AV1«, »AV2« of »AV3« met »0 AV« selecteren.
2 Kopieerfunctie met »AUX « voorbereiden.
3 Kopieerfunctie met »0 AV « activeren.
4 Weergave/ opname op videorecorder/ camcorder starten.
- Het kopiëren is bezig, nu kunt u met het televisietoestel elke zender zien, zonder de opname te storen.

Aanwijzing:

Voor het beëindigen van de kopieerfunctie, herhaal punt 1 t/ m 3.

GEBRUIK MET EXTERNE APPARATUUR

Camcorder

Camcorder aan bus »AV3« aansluiten

1 Verbind de gele bus (VIDEO IN - Beeldsignaal) van het televisietoestel en de bijbehorende bus van de camcorder door middel van een cinch-kabel.

2 Verbind de witte en rode bussen (L AUDIO IN R - geluidssignaal) van het televisietoestel en de bijbehorende bussen van de camcorder met een cinchkabel.

Aanwijzing:

De witte bus (L) van het televisietoestel levert het mono-geluidssignaal voor een mono-camcorder.

Gebruik met een camcorder

1 Camcorder aanzetten, cassette erinschuiven en weergave starten.

2 Zenderplaats »AV3« met »AV 0« selecteren.

- Op het televisietoestel ziet en hoort u beeld- en geluidsinformatie van de camcorder.

GEBRUIK MET EXTERNE APPARATUUR

Hoofdtelefoon

Hoofdtelefoon aansluiten

1 Steek de stekker van de hoofdtelefoon (3,5 mm ø klink) in de bus voor de hoofdtelefoon op de voorkant van het televisietoestel.

Stereo/ tweetalig, mono voor de hoofdtelefoon selecteren

Volume van de hoofdtelefoon veranderen

1 Op »AUX « drukken en met » ◀ « of » ◄ « het volume van de hoofdtelefoon instellen.

- De gewijzigde waarde wordt op de balk weergegeven.

SPECIALE INSTELLINGEN

Keuze van de zenderplaats beperken

De zenderzoekfunctie heeft alle gevonden zenders opgeslagen en „blokkeert" de eerste niet-bezette zenderplaats automatisch.

Daardoor kunnen tijdens het stapsgewijs kiezen van de zenderplaats met » of » « alleen de gevonden zenders gekozen worden.

U kunt deze begrenzing ook manueel invoeren. In het voorbeeld zijn de zenderplaatsen vanaf nr. 6 „geblokkeerd“.

- Nu kunnen alleen de eerste 5 zenderplaatsen (en zenderplaats »AV«) met » _P+ « of » « gekozen worden.

- Alle ééncijferige zenderplaatsen - ook de „geblokkeerde“ - kunnen nog met de toetsen »1 ... 0 « gekozen worden.

Als de zenders vanaf zenderplaats 11 geblokkeerd worden, kunnen alle zenderplaatsen met de toetsen »1...0« gekozen worden.

7 Instelling met »TXT« beëindigen.

SPECIALE INSTELLINGEN

Zenders instellen – door manuele ingave

Deze instelling is enkel nodig als er een nieuwe zender bijkomt en u uw perso-onlijke volgorde van de zenderplaatsen wilt behouden (b.v. ARD = 1, ZDF = 2 ... enz.).

Andere zenders instellen, herhaal hiervoor punt 3 t/ m 7.

8 Instelling met »TXT« beeindigen.

SPECIALE INSTELLINGEN

Zenders instellen – door de zoekloop

Andere zenders instellen, herhaal hiervoor punt 3 t/ m 8.

9 Instelling met »TXT« beëindigen.

SPECIALE INSTELLINGEN

Alle televisiezenders opnieuw instellen

U kunt alle zenders (bijv. bij verandering van woonplaats) opnieuw instellen.

1 »DIALOG CENTER« oproepen, druk hiervoor op »i« en daarna op »OK«.
2 De regel »AUTOMATIC TUNING SYSTEM« met » P+ « of » P- « selecteren en met »OK« bevestigen.
– De pagina »AUTOMATIC TUNING SYSTEM« verschijnt.
3 Zoekloop starten, druk hiervoor op »OK«.
- De zoekloop begint.

Zenders wissen

Andere zenders kunt u wissen door punt 1 te herhalen.

Zenders sorteren

1 In het menu »SORTEREN« de zender, die anders gesorteerd dient te worden, met » ▲ « of » ▼ « selecteren en met » OK« markeren.
2 Nieuwe zenderplaats met » ^F+ « of » ^P- « selecteren.

3 Instelling met »OK« bevestigen.

Aanwijzing:

Andere zenders kunt u sorteren door punt 1 t/ m 3 te herhalen.

4 Instelling met »TXT« beëindigen.

EXTERNE APPARATUUR MET DE AFSTANDSBEDIENING BEDIEN EN

Bedienen van een GRUNDIG videorecorder

Voor het bedienen van de GRUNDIG videorecorder op »VIDEO « drukken en ingedrukt houden.

Schakelt de videorecorder uit (stand-by).

1 ...0 Schakelen de videorecorder vanuit stand-by in; directe zenderkeuze.

Stapsgewijze zenderkeuze.

- Opname.

Weergave.

||

Pauze.

■ Stop.

Beeldzoekfunctie achteruit.

Beeldzoekfunctie vooruit.

Bedienen van een GRUNDIG satellietontvanger

Voor het bedienen van de GRUNDIG-satellietontvanger op »SAT« drukken en ingedrukt houden.

Schakelt de satellietontvanger uit (stand-by).

1 ...0 Schakelen de satellietontvanger vanuit stand-by in; directe zenderkeuze.

Stapsgewijze zenderkeuze.

INFORMATIE

Technische gegevens

Netspanning:

220 - 240 V, 50/60 Hz (regelbereik van de netvoeding 165...265 V)

Stroomverbruik:

in bedrijf ca. 110 W, stand-by ca. 6 W

Uitgangsvermogen:

2 x 20 Watt muziek

2 x 10 Watt sinus

Ontvangstgebieden:

C01 ... C99, Speciale kanalen S01 ... S41

Zenderplaatsen:

99 en 3 AV

Uitbouw mogelijkheden

Satellietontvanger (SER 250)

Vraag om raad bij uw dealer.

IN FORMATIE

Servicetips voor de dealer:

Het toestel mag alleen met de bijgevoegde netsnoerset gebruikt worden. Deze set voorkomt storingen uit het net en is onderdeel van de goedkeuring. Voor reservesets bestelt u a.u.b. bij een servicecentrum alleen netsnoerset met de aanduiding »GWN 9.22/ coderingsnummer 8290.991-316«.

CE Het product voldoet aan de eisen van de volgende EU-richtlijnen: 73/23/ EEG Richtlijn betreffende elektrische bedrijfsmiddelen voor het gebruik binnen bepaalde spanningsgrenzen. 89/336/ EEG Richtlijn inzake elektromagnetische compatibiliteit.

Het toestel voldoet aan de normen: EN 60065, EN 55013, EN 55020

IN FORMATIE

Indeling contacten EURO-AV-bus

Als u op het televisietoestel extra toestellen wilt aansluiten (bijv. computer, versterkerinstallatie), dan kan uw dealer aan de hand van de volgende aansluittabel een genormaliseerde verbinding tot stand brengen:

Pen Signaal

1 = Audio uitgang rechts
2 = Audio ingang rechts
3 = Audio uitgang links
4 = Audio massa
5 = Blauw massa
6 = Audio uitgang links
7 = RGB blauw ingang
8 = Schakelspanning
9 = Groen massa
10 = -
11 = RGB groen ingang
12 = -
13 = Rood massa
14 = Massa
15 = RGB rood ingang (S-video = Chroma)
16 = RGB schakelspanning
17 = Video massa
18 = RGB schakelspanning massa
19 = Video uitgang
20 = Video ingang (S-Video = luminantie)
21 = Afscherming/ massa

STORINGEN ZELF VERHELPEN

Als u storingen niet kunt verhelpen met behulp van de onderstaande tips, kunt u contact opnemen met een geautoriseerde GRUNDIG speciaalzaak.

Houd er rekening mee dat storingen eveneens veroorzaakt kunnen worden door externe apparatuur, zoals videorecorders of satellietontvangers.

Storing Mogelijke oorzaak	Verhelpen
Geen beeld, geen geluid Geen Net	kabel aangesloten? netspanning Netschakelaar ingeschakeld?
	Televisietoestel stand-by Aanzetten met afstandsbediening
	Televisietoestel staat op een niet Op bezette AV-zenderplaats zetten	andere zenderplaats
Beeld licht (sneeuw of blauw) Antennekabel Antennekabel aangesloten? maar geen zender zichtbaar Antenne-installatie controleren?
Te weinig contrast Beeldinstellingen gewijzigd Helderheids-, contrast-, en/ of kleurinstelling veranderen
Storing beeld en/ of geluid	Veroorzaakt door andere Positie apparatuur (huishoudsapparatuur, mobiele telefoons etc.)	proberen met andere zenders
Echobeelden, reflectie	Instelling zender	Zender automatisch of handmatig instellen/ tuning
	Antenne	Antennekabel of -installatie laten nakijken
Geen kleur	Kleurintensiteit op minimum	Kleur hoger instellen
	Norminstelling tv (indien instelmogelijkheid aanwezig)	Juiste kleurennorm selecteren
	Probleem ligt bij de zender	Proberen met andere zenders

STORINGEN ZELF VERHELPEN

Storing Mogelijke oorzaak	Verhelpen
Kleuren verkeerd, gevlekt Sterk magnetisch veld van Luidsprekers verder van luidsprekerboxen o.i.d. televisietoestel zetten		Als vlekken niet verdwijnen, het televisietoestel met netschakelaar uitzetten en na 10 minuten weer aanzetten
Storing door aardmagnetisme Positie toestel veranderen
Wel beeld, geen geluid Volume op minimum of luid- Volume harder zetten/ inschakelen sprekers uitgeschakeld
Geluid vaag Instelling klank	Instelling klank corrigeren
Geen of gestoorde teletekst	Zender (heeft geen TT) of antenne-installatie	Proberen met andere zender, evt. echobeeld of reflectie of fijnafstemming
	Signaal te zwak (sneeuw op het beeld)	Antenne-installatie controleren
Afstandsbediening werkt niet	Geen optische verbinding	Afstandsbediening op televisietoestel richten
	Batterijen van de afstandsbediening	Batterijen controleren, indien nodig vervangen Op polariteit letten
	Modus niet gedefinieerd	Televisietoestel met de in-/uitschakeltoets ca. 2 min uitschakelen
Nadat het toestel is aangezet verschijnt het menu Beveiliging	Beveiliging is geactiveerd	Codenummer of cijfercombi-natie 7038 invoeren
