GEBRUIKSAANWIJZING T 51 2401 GRUNDIG

3 Opstellen en veiligheid

4 Aansluiten en voorbereiden

Antenne en netkabel aansluiten Batterijen in de afstandsbediening plaatsen

4 In een oogopslag

De voorkant van het televisietoestel De afstandsbediening

6 Instellingen

Zenders instellen – automatisch (met zoekloop) Beeldinstellingen

8 Televisie-mode

9 Teletekst-mode

FLOF-tekst en normale tekstmodus Verdere functies

11 Comfortfuncties

Uitschakeltijd invoeren met de sleeptimerfunctie Kinderslot

12 Gebruik met externe apparatuur

Technische gegevens Serviceaanwijzingen voor de speciaalzaak Storingen zelf verhelpen

INSTALLATIE EN VEILIGHEID

Het is belangrijk dat u bij het installeren van het televisietoestel de volgende aanwijzingen in acht neemt:

Dit televisietoestel is bestemd voor het ontvangen en weergeven van beeld- en geluidssignalen.

Elk ander gebruik is uitdrukkelijk verboden.

De ideale kijkafstand bedraagt 5 keer de beeldschermdiagonaal. Licht op het beeldscherm vermindert de beeldkwaliteit.

Zorg voor voldoende afstand tot de kastwand.

Het televisietoestel is bestemd voor gebruik in droge ruimtes. Als u het toestel toch buiten wilt gebruiken, moet u er in ieder geval voor zorgen dat het toestel beschut is tegen vocht (regen, waterdruppels). Stel het televisietoestel in geen geval bloot aan vochtigheid.

Zet geen met vloeistof gevulde voorwerpen (vazen of iets dergelijks) op het televisietoestel. Deze kunnen omvallen en de vloeistof kan voor gevaarlijke situaties wat betreft de elektriciteit zorgen.

Zet het televisietoestel op een vlakke en harde ondergrond. Leg geen voorwerpen (bijvoorbeeld kranten) op het televisietoestel en geen kleedjes of iets dergelijks onder het televisietoestel.

Zet het televisietoestel niet vlakbij de verwarming of in de volle zon. Dit kan de koeling verstoren.

Warmteophopingen zijn gevaarlijk en verminderen de levensduur van het toestel. Voor de veiligheid moet u geregeld de afzettingen in het toestel door een vakman laten verwijderen.

Houd het televisietoestel uit de buurt van magnetische velden (bijvoorbeeld luidsprekerboxen).

Maak het televisietoestel in geen geval open. Schade die is ontstaan door het ondeskundig omgaan met het apparaat, valt niet onder de garantie.

Zorg ervoor dat de netkabel niet beschadigd wordt.

Het televisietoestel mag enkel met de bijgeleverde netkabel gebruikt worden.

Onweer vormt een bedreiging voor alle elektrische apparatuur. Ook als het televisietoestel uitgeschakeld is, kunnen door blikseminslag in het stroomnet en/of de antenneleiding beschadigingen optreden. Trek daarom altijd de net- en de antennestekker uit het stopcontact als het onweert.

Reinig het beeldscherm enkel met een vochtige, zachte doek. Gebruik enkel helder water.

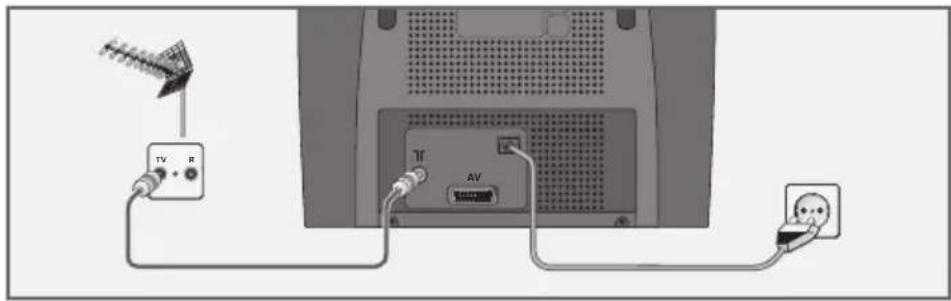

Antenne en netkabel aansluiten

1 Steek de antennekabel van de huisantenne of de telescoopan- tenne in de antennebus »「« van het televisietoestel.

2 Steek de stekker van de netkabel in het stopcontact.

Batterijen in de afstandsbediening plaatsen

1 Voor het openen van het batterijvak moet het klepje eraf worden gehaald.

2 Batterijen plaatsen (type Mignon, 2x1,5V, R6/UM3/AA). Let hierbij op de polen die onderin het batterijvak zijn aangegeven.

Aanwijzing:

Als het televisietoestel niet meer goed op de afstandsbediening reageert, kunnen de batterijen leeg zijn. Lege batterijen moet u onmiddellijk verwijderen. Voor schade die ontstaat door uitgelopen batterijen, stelt GRUNDIG zich niet aansprakelijk.

Milieutip

Indien bij het door u in gebruik genomen apparaat batterijen of batterijpacks zijn geleverd, geldt het volgende:

Om te voorkomen dat er mogelijk schadelijke stoffen in het milieu terechtkomen, dienen batterijen en batterijpacks, na het beeindigen van de levenscyclus niet te worden weggegooid, maar te worden ingeleverd als klein chemisch afval. Wanneer batterijen leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

De voorkant van het televisietoestel

① Schakelt het televisietoestel in stand-by en uit.

Schakelt het televisietoestel vanuit stand-by in; keuzetoets voor volume of zenderkeuze.

- Keuze volgende zender; volume verhogen.

+ Keuze vorige zender; volume verlagen

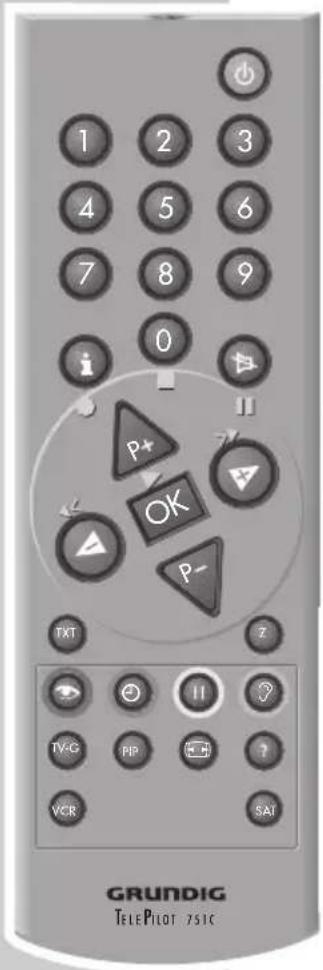

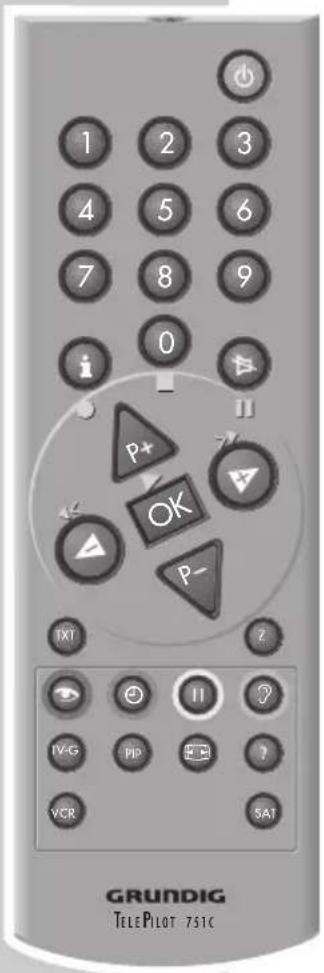

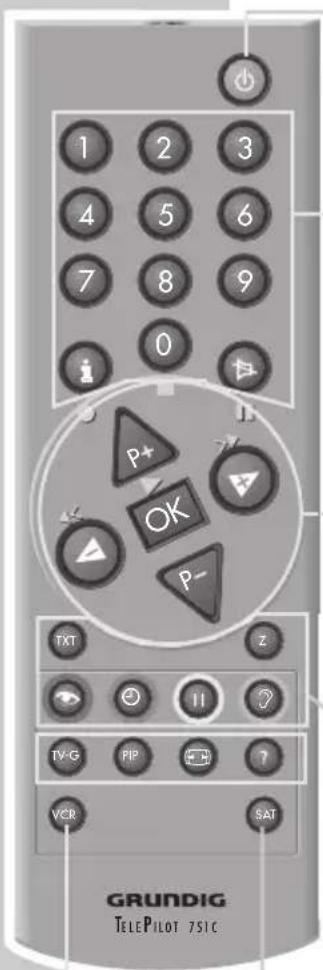

De afstandsbediening

Schakelt het televisietoestel uit (stand-by).

0...9 Schakelt het televisietoestel vanuit stand-by in; kiest direct zenders.

0 Kiest de preset AV 1.

i Roept het »Dialog Center« op; kiest de vorige menupagina.

Geluid aan/uit (geluid uitschakelen).

P+ P- Schakelt het televisietoestel vanuit standby in (alleen »P+«); stapsgewijs kiezen van zenders; beweegt cursor naar boven/beneden.

Wijzigt het volume; beweegt de cursor naar links/rechts.

OK Activeert verschillende functies en bewaart instellingen;

TXT Schakelt heen en weer tussen teletekst-modus en TV-modus; beëindigt de menufunctie.

Z Activeert de zapfunctie; zapt tussen twee zenders.

(rood) Roept het menu »Beeld« op; bladert in teletekst een pagina terug.

(groen) Tijd aan/uit; bladert in teletekst naar de volgende voorhanden pagina.

II (geel) Kiest in teletekst het gewenste pagina.

? (blauw) Roept menufuncties op; kiest in teletekst het gewenste pagina.

TV-G Zonder functie.

PIP Zonder functie.

Wisselt tussen groot- en breedbeeld.

? Geeft de zenderinformatie weer.

VCR/SAT Voor de bediening van de basisfuncties van een GRUNDIG-videorecorder of satellietreceiver de knop »VCR« resp. »SAT« indrukken en ingedrukt houden. Daarna op de gewenste knop drukken.

Welke functies u kunt uitvoeren, hangt af van de uitrusting van het toestel. Probeer het gewoon uit.

Zenders instellen – automatisch (met zoekloop)

Het televisietoestel is met een automatische zenderzoekloop uitgerust.

Start de zoekloop en daarna kunt u de zenders in de door u gewenste volgorde sorteren.

Er staan 99 zenderplaatsen voor televisiezenders ter beschikking, waaraan willekeurig televisiezenders van de antenne of van de kabelaansluiting kunnen worden toegewezen.

U kunt ook zenders – die meerdere keren gevonden werden of waarvan de ontvangstkwaliteit te slecht is – uit de programmatabel wissen.

De hierna beschreven procedure geldt enkel als u het televisietoestel voor de eerste keer inschakelt.

1 Televisietoestel met » ①«aan het televisietoestel in stand-by schakelen en met »P++« op de afstandsbediening inschakelen. – Het menu »Sprachauswahl« (Taalkeuze) wordt getoond.

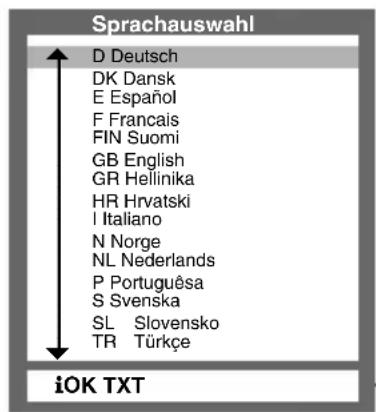

2 De taal met »P++« of »P-« markeren en met »OK« bevestigen. – Het menu »Land instellen« wordt getoond.

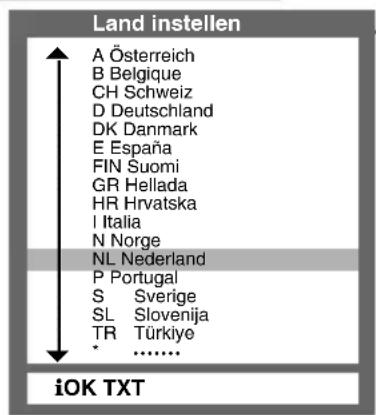

3 Land met »P+« of »P-« kiezen en met »OK« bevestigen.

Aanwijzing:

Als uw land niet in het lijstje voorkomt, kies dan de regel » . . . . . . «.

• Het menu »Automatic Tuning System« verschijnt op het beeldscherm en de zoekloop begint.
• De zoekloop kan - afhankelijk van het aantal te ontvangen zenders - enkele minuten of langer duren.
• Na het zoeken schakelt het televisietoestel naar zenderplaats 1 en het menu »Sorteren« verschijnt.

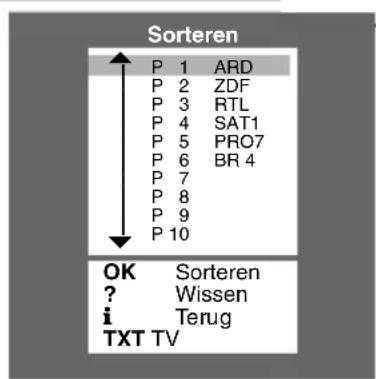

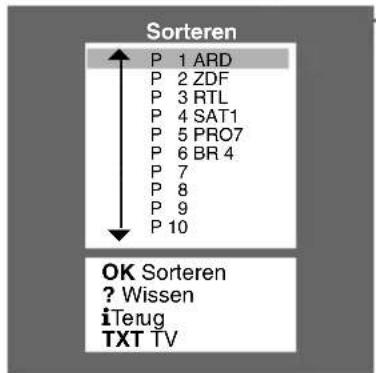

Zenders sorteren

1 In het menu »Sorteren« de te verschuiven zender met »P+« of »P-« selecteren.
2 De zender met »OK« markeren.
3 Nieuwe zenderplaatsen met »P+« of »P-« markeren.
4 Bewaar de instelling met »OK«.

Aanwijzing:

Wilt u nog meer zenders sorteren, herhaal dan de punten 1 t/m 4.

Zenders wissen

In het menu »Sorteren« de te wissen zender met »P+« of »P-« selecteren.
2 De zender met »?« wissen.

Aanwijzing:

Wilt u nog meer zenders wissen, herhaal dan de punten 1 en 2.

Instellingen beeindigen

1 Instellingen met »TXT« beeindigen.

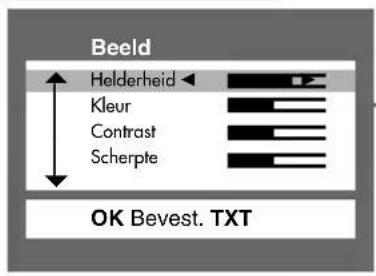

Beeldinstellingen

Helderheid, kleur, contrast, scherpte en kleurschakering instellen

Beeldinstellingen op standaardwaarden instellen

U kunt alle persoonlijke beeldinstellingen wissen door het televisie-toestel op de presetwaarden te resetten.

De regel »Service code« is uitsluitend voor de speciaalzaak bestemd.

TELEVISIEMODUS

In-/uitschakelen

1 Televisietoestel met » ①«aan het televisietoestel inschakelen. - Het televisietoestel schakelt in stand-by.
2 Televisietoestel met »P++ inschakelen. - Het televisietoestel schakelt met de laatst bekeken zenderplaats in; of Televisietoestel met »0...9« vanuit stand-by inschakelen.
3 Televisietoestel met » ⏻« in stand-by schakelen.
4 Televisietoestel met » ①«op het televisietoestel volledig uitschakelen. - Hierdoor bespaart u energie.

Zenderplaatsen kiezen

1 Zenderplaatsen met »0...9« direct kiezen; of Zenderplaatsen met »P++« of »P-« stapsgewijs kiezen.

2 Zenderplaats AV 1 met »0« direct kiezen.

Volume veranderen

1 Volume met » ◀« oder »▶« wijzigen.

Geluid in-/uitschakelen

1 Geluid met » « in- of uitschakelen (geluid geheel uitschakelen).

Tijd laten verschijnen/verdwijnen

1 Tijd met » Ⓞ« laten verschijnen of verdwijnen (enkel bij zenders met teletekst).

Nummer zenderplaats kortstondig laten verschijnen

1 Nummer van de zender met »?« kortstondig laten verschijnen.

Zapfunctie

Met deze functie kunt u uw televisieprogramma dat u aan het bekijken bent opslaan en naar andere televisieprogramma's overschakelen (zappen).

1 Met »0...9« of »P+« resp »P-« de zender kiezen die in het zapgeheugen opgeslagen moet worden (b.v. de zender 7, PRO7) en met »Z« opslaan. Op het beeldscherm verschijnt b.v. »z 7 PRO7«.
2 Met »0...9« of »P+« resp »P-« kan nu naar een andere zender overgeschakeld worden.
3 Met »Z« kan telkens naar de opgeslagen zender (in het voorbeeld PRO7) en opnieuw naar de laatst bekeken zender teruggeschakeld (gezapt) worden.
4 Met » i« het zappen beëindigen. - De weergave verdwijnt.

TELETEKST-MODE

FLOF-tekst en normale tekstmodus

1 Teletekst met »TXT« inschakelen.

2 Teletekstpagina's kunnen met »0...9« direct of met »P+« resp. »P-« stapsgewijs gekozen worden (terug naar overzichtspagina 100 met »i«).

Aanwijzing:

Aan de onderkant van het beeldscherm ziet u een informatieregel die uit een rood, groen, geel en blauw tekenveld bestaat. Analoog hiermee beschikt de afstandsbediening over gekleurde knoppen.

3 Met » (rood) een pagina terugbladeren.

4 Met » ⏻(groen) naar de volgende pagina bladeren.

5 Met »II« (geel) een pagina kiezen, die is afhankelijk van de vermelding in de gele dialoogregel.

6 Met » ？” (blauw) een pagina kiezen, die is afhankelijk van de vermelding in de blauwe dialoogregel.

7 Teletekst met »TXT« uitschakelen.

Verdere functies

Wachttijd overbruggen

De wachttijd voor het oproepen van een teletekstpagina kan overbrugd worden:

1 Nummer van de teletekstpagina met »0...9« invoeren.

3 Naar de lopende zender met »OK« wisselen.

- U ziet het televisiebeeld, aan de bovenste beeldrand knippert »Pxxx«. - Wanneer in plaats van »xxx« een paginanummer verschijnt, dan is de pagina gevonden.

4 Naar de teletekstpagina met »OK« omschakelen.

Teletekstpagina vergroten

1 Teletekstpagina vergroten, hiervoor "symboolregel" met »?« oproepen. Met »◀« of »▶« het symbool »↑« selecteren.

2 Teletekstpagina met »OK« vergroten, met »OK« naar de tweede paginahelft schakelen.

3 Met »OK« opnieuw op normale grootte terugschakelen.

X

↑

00

Subpagina oproepen

1 "Symboolregel" met »?« oproepen. Met » ◀« of »▶« »00« kiezen (niet in normale tekstmodus) en met »OK« bevestigen.
2 Gewenste subpagina met »0...9« (vier cijfers) kiezen. - De gewenste subpagina verschijnt na een korte tijd.

Paginastop bij meervoudige pagina's

Onder een meervoudige pagina kunnen meerdere subpagina's samengebracht zijn die door de omroep automatisch verdergebladerd worden.

STOP

1 "Symboolregel" met »?« oproepen. Met » ◀« of »+« de aanduiding »STOP« kiezen.
2 Subpagina met »OK« stoppen.
3 Functie met »OK« opheffen.

Antwoordvrijgave

Bepaalde teletekstpagina's bevatten soms "verborgen antwoorden" of informatie. Die kunnen opgeroepen worden.

?

1 "Symboolregel" met »?« oproepen. Met » ◀« of »+ « de aanduiding »?« kiezen.
2 Informatie met »OK« laten verschijnen.
3 Informatie met »OK« laten verdwijnen.

COMFORTFUNCTIES

Uitschakeltijd invoeren met de sleeptimerfunctie

Met de sleeptimerfunctie kunt u het televisietoestel op een bepaalde tijd vanzelf uit laten schakelen. Het televisietoestel schakelt na afloop van de ingestelde tijd naar stand-by.

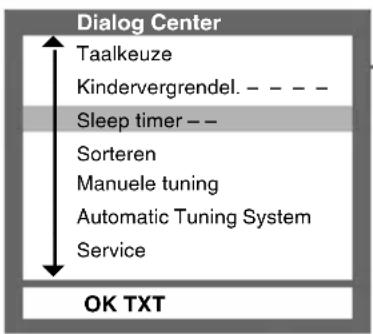

1 »Dialog Center« met » i« oproepen.
2 Regel »Sleep timer« met »P+« of »P-« selecteren.
3 De gewenste uitschakeltijd (van 01 tot 99 minuten) met »0...9« met twee cijfers invoeren.
4 Instelling met »TXT« beëindigen.

Aanwijzing:

Om de uitschakeltijd te wissen opnieuw de regel »Sleep timer« in het »Dialog Center« kiezen en twee keer op »0« drukken.

Kinderslot

Kinderslot activeren

1 »Dialog Center« met »i« oproepen.
2 De regel »Kindervergrendel.« met »P+« of »P-« markeren. – De cijferbalk verschijnt in het rood.

3 Geheime code met »0...9« met vier cijfers invoeren.

Aanwijzing:

Na het invoeren van het vierde cijfer wordt het kinderslot onmiddellijk actief. Daarom moet u uw geheime code vooraf absoluut noteren.

4 Instelling met »TXT« beëindigen.

- Na het uit- en weer inschakelen van het televisietoestel is het kinderslot geactiveerd. Het »Dialog Center« verschijnt. De regel »Kindervergrendel.« verschijnt in het rood, alle functies zijn geblokkeerd.

Kinderslot uitschakelen

1 Schakel het televisietoestel in.
2 Geheimcode met »0...9« met vier cijfers invoeren.
- Het televisietoestel schakelt op televisiebeeld.
3 »Dialog Center« met » i« oproepen.
4 De regel »Kindervergrendel.« met »P+« of »P-« kiezen.
5 Geheime code met »0...9« met vier cijfers invoeren.
6 Beëindig de instelling met »TXT«.
- Het kinderslot is uitgeschakeld.

U kunt aan het televisietoestel ofwel een satellietreceiver (ook SET-TOP-box), een videorecorder of een DVD-speler aansluiten. Wilt u gecodeerde programma's van privé-aanbieders ontvangen, dan hebt u hiervoor een decoder nodig. Die kan enkel gebruikt worden als u een satellietreceiver aangesloten hebt en de decoder met de satellietreceiver verbindt.

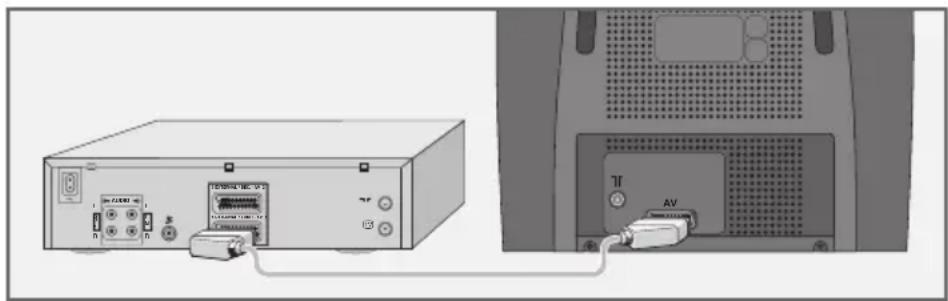

Extern toestel aansluiten

1 Aansluiting »AV« van het televisietoestel en de betreffende bus van het externe toestel met een EURO/AV-kabel verbinden.

Gebruik met extern toestel

1 Schakel het televisietoestel in.
2 Met »0« de zenderplaats »AV 1« selecteren.
3 Extern toestel inschakelen.

SPECIALE INSTELLINGEN

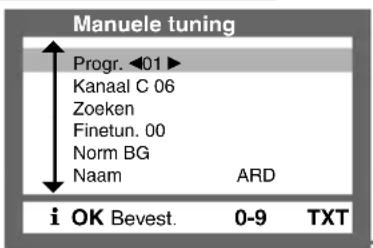

Zenders manueel instellen

Deze instelling is alleen dan nodig, wanneer er een nieuwe zender bijkomt en u uw speciale volgorde van de zenderplaatsen wilt behouden.

Met »▶« de gewenste positie kiezen, met »P+« of »P-« de gewenste letter of het gewenste cijfer kiezen en met »?« (blauw) bevestigen.

8 Instelling met »OK« bewaren.

Aanwijzing:

Wilt u nog meer zenders instellen, herhaal dan de punten 3 tot en met 8.

9 Instelling met »TXT« beeindigen.

Alle zenders opnieuw instellen

Alle zenders kunnen (bijv. bij verhuizing naar een andere plaats) opnieuw worden ingesteld.

1 »Dialog Center« met » i« oproepen.
2 De regel »Automatic Tuning System« met »P+« of »P-« kiezen en met »OK« bevestigen.
– Het menu »Land instellen« wordt getoond.

3 Land met »P+« of »P-« kiezen en met »OK« bevestigen.

- De zoekloop wordt gestart.

INFORMATIE

Technische gegevens

Netspanning: 230 V, 50 Hz

(regelbereik van het voedingsgedeelte

190 ... 265 V)

Opgenomen vermogen: in gebruik 50 W

in stand-by 5 W

Uitgangsvermogen: 5 watt muziek (2,5 Watt sinus)

Ontvangstbereiken: C01 ... C99, speciale kanalen S01 ... S41,

Zenderplaatsen: 100 en 1 AV

Servicevoorschriften voor de speciaalzaak

Het product voldoet aan de vereisten van de volgende EU-richtlijnen:

73/23/EEG Richtlijn betreffende elektrische bedrijfsmiddelen voor het gebruik binnen bepaalde spanningsgrenzen. 89/336/EEG Richtlijn over de elektromagnetische compatibiliteit.

Het televisietoestel voldoet aan de normen: EN 60065, EN 55013, EN 55020

CE

Storingen zelf verhelpen

Als de volgende maatregelen niet tot een bevredigend resultaat leiden, neemt u dan contact op met een bevoegde GRUNDIG-dealer! Houd er rekening mee dat storingen ook door externe apparatuur, zoals videorecorders en satellietontvangers kunnen worden veroorzaakt.

Storing	Mogelijke oorzaak	Oplossing
Beeld helder (ruisen), maar geen zender zichtbaar	Antennekabel	Antennekabel aangesloten?
	Geen zender geprogrammeerd	Programmazoekloop starten
Beeld contrastarm	Beeldinstellingen versteld	Helderheids-, contrast-, resp. kleurinstelling wijzigen
	Probleem ligt bij de zender	Met andere zender testen
Beeld en/of geluid verstoord	Storingen door andere toestellen	Positie van de toestellen veranderen
Echobeelden, reflectie	Zenderinstelling	Automatische of manuele zenderinstelling/fijne instelling
	Antenne	Antennekabel of -installatie laten controleren
Geen kleur	Kleurintensiteit op minimum	Kleur bijstellen
	TV-norminstelling (als instelmogelijkheid voorhanden is)	Juiste kleurennorm kiezen
	Probleem ligt bij de zender	Met andere zender testen
Verkeerde kleuren, kleur-vlekken	Sterk magneetveld door luidsprekerboxen e.d.	Afstand luidspreker tot tele-visietoestel vergroten bij blijvende kleurvlekken het televisietoestel met de netschakelaar uitschakelen en na 10 minuten opnieuw inschakelen
Beeld maar geen geluid	Minimaal volume	Volume bijstellen/inschakelen
	Probleem ligt bij de zender	Met andere zender testen
Geen of gestoorde teletekst	Zender (heeft geen tele- tekst) of antenne-installatie	Met een andere zender controleren, fijnafstelling, echobeelden
	Zendersignaal te zwak	Antenne-installatie controleren
Afstandsbediening werkt niet	Geen optische verbinding	Afstandsbediening op het televisietoestel richten
	Batterijen van de afstands-bediening	Batterijen controleren of vervangen
	Ongedefinieerde gebruik-stoestand	Televisietoestel met de nettoets ca. 2 min. uitscha-kelen
Na het inschakelen verschijnt het menu »Kinderver-grendel.«	Kinderslot werd geactiveerd	Neem contact op met het klantenservicecentrum
