GEBRUIKSAANWIJZING P1120 ACER

Gebruikershandleiding

© 2011. Alle rechten voorbehouden.

Originele uitgave: 07/2011

Acer projector X1120H/X1220H/X1320WH/P1120/P1220/P1320W-serie

Modelnummer: ____

Serienummer:

Aankoopdatum: ____

Plaats van aankoop: ____

Informatie voor uw veiligheid en comfort

Lees deze instructies aandachtig. Bewaar dit document zodat u het later opnieuw kunt raadplegen. Volg alle waarschuwingen en instructies op die op het product zijn gemarkeerd.

Voor het reinigen

• Schakel het product uit en trek de stekker uit het stopcontact voordat u het schoonmaakt.
• Gebruik geen vloeibare reinigingsmiddelen of spuitbussen. Gebruik een vochtige doek om het product te reinigen.

Voorzorgsmaatregelen locatie

Zorg dat het stopcontact waarop u de voedingskabel aansluit gemakkelijk toegankelijk is en zich zo dicht mogelijk bij het apparaat bevindt. Wanneer u de voeding van het apparaat moet loskoppelen, moet u de voedingskabel uit het stopcontact trekken.

• Gebruik dit product niet in de buurt van water.
• Zet dit product niet op een onstabiel wagentje of op een wankele voet of tafel. Het product kan ernstige schade oplopen wanneer u het laat vallen.
• Er zijn sleuven en openingen voorzien voor de ventilatie om een betrouwbare werking van het product te garanderen en het tegen oververhitting te beschermen. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, sofa, tapijt of een ander gelijkaardig oppervlak te zetten.
• Dit product mag nooit bij of boven een radiator of een verwarmingsapparaat worden geplaatst of in een installatie worden ingebouwd, tenzij voldoende ventilatie is voorzien.
• Duw nooit objecten in dit product door de sleuven van de behuizing aangezien deze objecten gevaarlijke voltagepunten kunnen raken of een kortsluiting kunnen veroorzaken in de onderdelen. Dit kan vuur of elektrische schokken veroorzaken. Zorg ervoor dat u nooit vloeistof op of in het product morst.
• Om schade aan interne onderdelen en het lekken van de batterij te vermijden, mag u het product niet op een trillend oppervlak plaatsen.
• Gebruik het nooit in een sport-, trainings- of andere trillende omgeving omdat dit mogelijk onverwachte kortsluitingen en schade aan de draaiende onderdelen of aan de lamp kan veroorzaken.

Elektriciteit gebruiken

- Dit product moet worden gebruikt met het type stroom dat op het markeerlabel is aangegeven. Als u niet zeker bent van het beschikbare

stroomtype, moet u contact opnemen met uw leverancier of uw lokale elektriciteitsmaatschappij.

• Zorg ervoor dat er niets op de voedingskabel staat. Plaats dit product niet op een plaats waar mensen op de kabel kunnen trappen.
• Als u een verlengkabel gebruikt met dit product, moet u ervoor zorgen dat het totale ampèrevermogen van de apparatuur die op de verlengkabel is aangesloten, het ampèrevermogen van de verlengkabel niet overschrijdt. Zorg er ook voor dat het totale vermogen van alle producten die op het stopcontact zijn aangesloten, het vermogen van de zekering niet overschrijdt.
• Zorg dat u het stopcontact, de strip of de contactdoos niet overbelast door teveel apparaten aan te sluiten. De algemene systeembelasting mag niet meer zijn dan 80% van het vermogen van het circuit. Als u powerstrips gebruikt, mag de belasting niet hoger zijn dan 80% van het invoervermogen van de powerstrip.
• De wisselstroomadapter van het product is uitgerust met een geaarde stekker met drie draden. De stekker past alleen in een geaard elektrisch stopcontact. Controleer of het stopcontact correct is geaard voordat u de stekker van de wisselstroomadapter aansluit. Stop de stekker niet in een niet-geaard stopcontact. Neem contact op met uw elektricien voor meer informatie.

Waarschuwing! De pool voor de aarding is een veiligheidsfunctie. Wanneer u een stopcontact gebruikt dat niet correct is geaard, kan die elektrische schok en/of letsels veroorzaken.

Opmerking: de aardingspool biedt ook een goede bescherming tegen onverwachte ruis die wordt geproduceerd door andere elektrische apparaten in de nabije omgeving die de prestaties van dit product kunnen storen.

- Gebruik het product alleen met de bijgeleverde voedingskabelset. Als u de voedingskabelset moet vervangen, moet u ervoor zorgen dat de nieuwe voedingskabel voldoet aan de volgende vereisten: afneembaar type, UL-geregistreerd/CSA gecertificeerd, VDE goedgekeurd of gelijkwaardig, maximale lengte 4,6 meter (15 voet).

Reparatie en onderhoud product

Probeer niet zelf het product te repareren, aangezien het openen of verwijderen van de deksels u kan blootstellen aan gevaarlijke spanningspieken of andere risico's. Laat onderhoud en reparaties over aan een gekwalificeerde monteur.

In de volgende omstandigheden moet u dit product loskoppelen van het stopcontact en contact opnemen met bevoegd onderhoudspersoneel:

• Wanneer de voedingskabel of stekker beschadigd of gerafeld is.
• Wanneer er vloeistof in het product is gemorst.
  • Wanneer het product werd blootgesteld aan regen of water.
  • Als het product is gevallen of als de behuizing beschadigd is.
• Als het product een opvallende verandering in prestaties vertoont, wat erop wijst dat reparatie of onderhoud nodig is.
• Als het product niet normaal werkt nadat u de bedieningsinstructies hebt gevolgd.

Opmerking: Pas alleen de bedieningselementen aan die door de gebruiksaanwijzingen zijn beschreven. Onjuiste aanpassingen aan andere bedieningselementen kunnen schade veroorzaken. In dat geval is het mogelijk dat een bevoegde technicus uitgebreide werkzaamheden moet uitvoeren aan het apparaat om het product te herstellen naar de normale toestand.

Waarschuwing! Omwille van veiligheidsredenen mag u geen niet-compatibele onderdelen gebruiken wanneer u componenten toevoegt of wijzigt. Raadpleeg uw wederverkoper voor aankoopopties.

Waarschuwing! Dit apparaat en de uitbreidingen kunnen kleine onderdelen bevatten. Houd ze buiten het bereik van kleine kinderen.

Aanvullende veiligheidsinformatie

• Kijk niet in de lens van de projector wanneer de lamp is ingeschakeld. Het licht kan uw ogen beschadigen.
  • Schakel eerst de projector en daarna de signaalbronnen in
• Plaats het product niet in de volgende omgevingen:

- Locaties die ingesloten of slecht geventileerd zijn. De projector moeten op minstens 50 cm afstand van de muur staan en er moet altijd lucht rond de projector kunnen stromen.

• Locaties waar de temperatuur extreem hoge waarden kan bereiken, zoals het interieur van een auto waarvan alle ruiten gesloten zijn.
• Locaties waar overmatige vochtigheid, stof of sigarettenrook de optische onderdelen kan vervuilen.
• Locaties in de buurt van een brandalarm.
• Locaties met een omgevingstemperatuur van meer dan 40° C/104° F.
• Locaties die hoger liggen dan 3000 m (10.000 voet).

- Gebruik het apparaat niet als er rook, vreemde geluiden of geuren uit uw projector komen. Koppel in dat geval de projector onmiddellijk los en neem contact op met uw leverancier.

- Gebruik de projector niet verder als deze gevallen of beschadigd is. Neem in dergelijke gevallen contact op met uw leverancier voor inspectie.

- Richt de lens van de projector niet naar de zon. Dit kan brand veroorzaken.

- Schakel de hoofdvoeding niet vaak abrupt uit of koppel de projector niet los tijdens de werking. U wacht best tot ventilator is uitgeschakeld, voordat u de voeding van de projector uitschakelt.

- Raak het rooster van de luchtuitlaat of de grondplaat niet aan. Deze onderdelen kunnen zeer warm worden.

- Als de projector een luchtfilter heeft, moet u deze regelmatig schoonmaken. Als de filter niet wordt gereinigd, kan de binnentemperatuur stijgen en schade veroorzaken.

- Kijk niet in het rooster van de luchtuitlaat wanneer de projector in gebruik is. Dit kan uw ogen beschadigen.

- Blokkeer de projectorlens niet met een object wanneer de projector wordt gebruikt, anders kan het object hierdoor opwarmen, vervormen of zelfs brand veroorzaken.

- De lamp wordt extreem warm tijdens het gebruik. Laat de projector gedurende ongeveer 45 minuten afkoelen voordat u de lampmontage verwijdert voor vervanging.

- Gebruik de lampen niet langer dan de aangegeven levensduur.

- Vervang de lampmontage of andere elektronische componenten nooit tenzij de projector is losgekoppeld.

- Het product zal zelf de levensduur van de lamp detecteren. Vervang de lamp wanneer het waarschuwingsbericht wordt weergegeven.

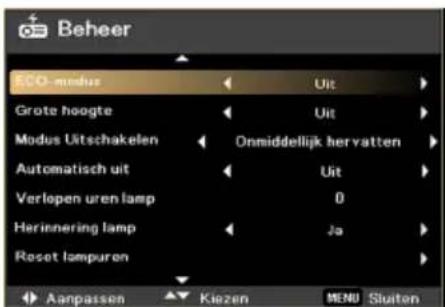

- Voer de functie Reset lampuren uit via het OSD-menu Beheer nadat u de lampmodule hebt vervangen.

- Probeer niet zelf de projector te demonteren, aangezien het openen of verwijderen van de deksels u kan blootstellen aan gevaarlijke spanningspieken of andere risico's. Laat onderhoud en reparaties over aan een gekwalificeerde monteur.

- Zet de projector niet verticaal op zijn zijkant. De projector kan omvallen en letsels of schade veroorzaken.

• Dit product is in staat omgekeerde beelden weer te geven wanneer de

projector aan het plafond is gemonteerd. Gebruik alleen een wandmontageset van Acer en controleer of het apparaat veilig is geïnstalleerd.

Bescherm uw gehoor

Volg deze instructies om uw gehoor te beschermen.

• Verhoog het volume geleidelijk aan tot u duidelijk en comfortabel kunt horen.
  • Verhoog het volumeniveau niet nadat uw oren zich hebben aangepast.
• Beluister geen muziek met een hoog volume gedurende lange perioden.
• Verhoog het volume niet om lawaaierige omgevingen buiten te sluiten.
  • Verlaag het volume als u de mensen in uw nabije omgeving niet kunt horen.

Instructies met betrekking tot afvalverwijdering

Gooi dit elektronische apparaat niet bij het huishoudelijke vuil wanneer u het niet langer gebruikt. Recycleer om de pollutie te minimaliseren en de maximale bescherming van het wereldwijde milieu te garanderen. Meer informatie over afval van elektrische en elektronische apparatuur (WEEE), vindt u op

Advies met betrekking tot kwik

Voor projectors of elektronische producten die een LCD/CRT-monitor of -display bevatten:

"Lamp(en) bevat(ten) kwik, op de juiste manier verwijderen."

De lamp(en) in dit product bevat(ten) kwik en moeten worden gerecycled of verwijderd volgens de lokale, regionale of nationale wetten. Neem contact op met Electronic Industries Alliance op www.eiae.org voor meer informatie. Raadpleeg www.lamprecycle.org voor specifieke informatie over afvalverwijdering van lampen.

Informatie voor uw veiligheid en comfort iii

Inleiding 1

Producteigenschappen 1

Inhoud verpakking 2

Overzicht projector 3

Voor / boven 3

Achter 3

Bedieningspaneel 4

layout afstandsbediening 5

Aan de slag 8

De projector aansluiten 8

De projector in-/uitschakelen 9

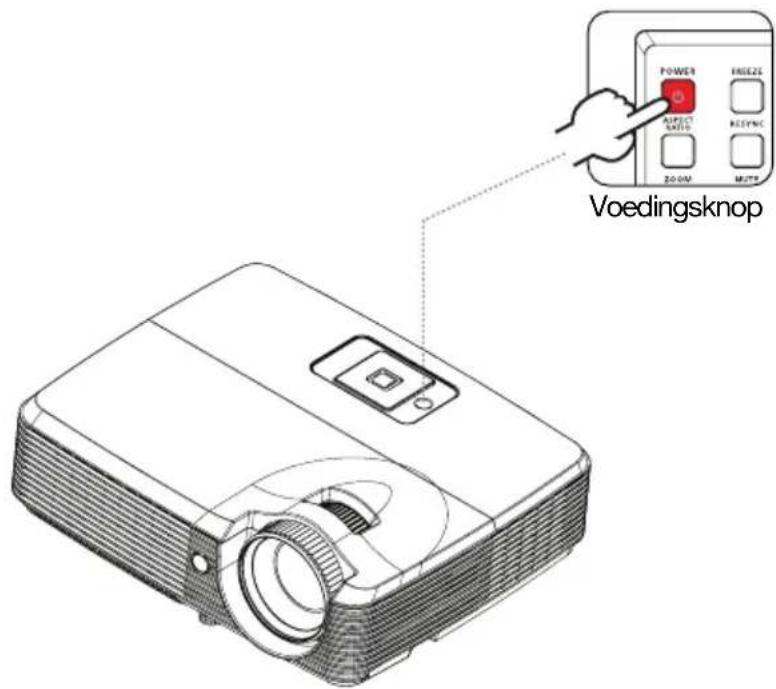

De projector inschakelen 9

De projector uitschakelen 10

Het geprojecteerde beeld aanpassen 10

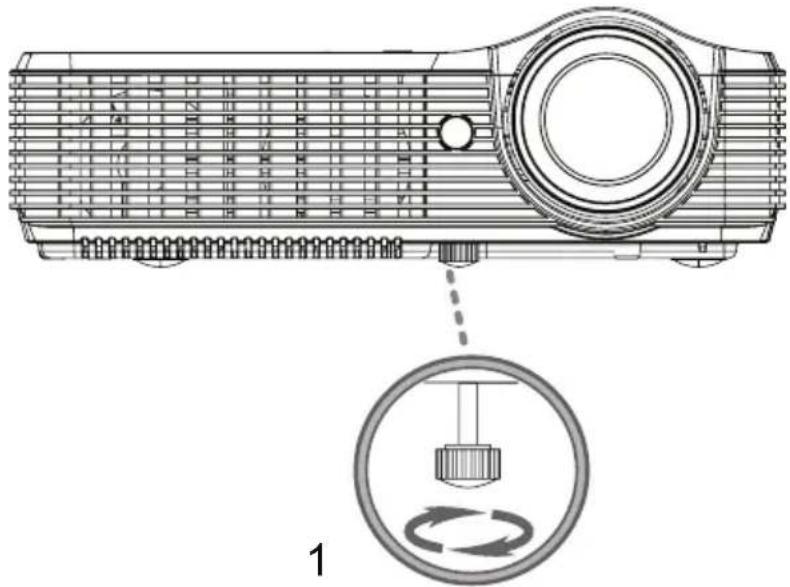

De hoogte van het geprojecteerde beeld aanpassen 10

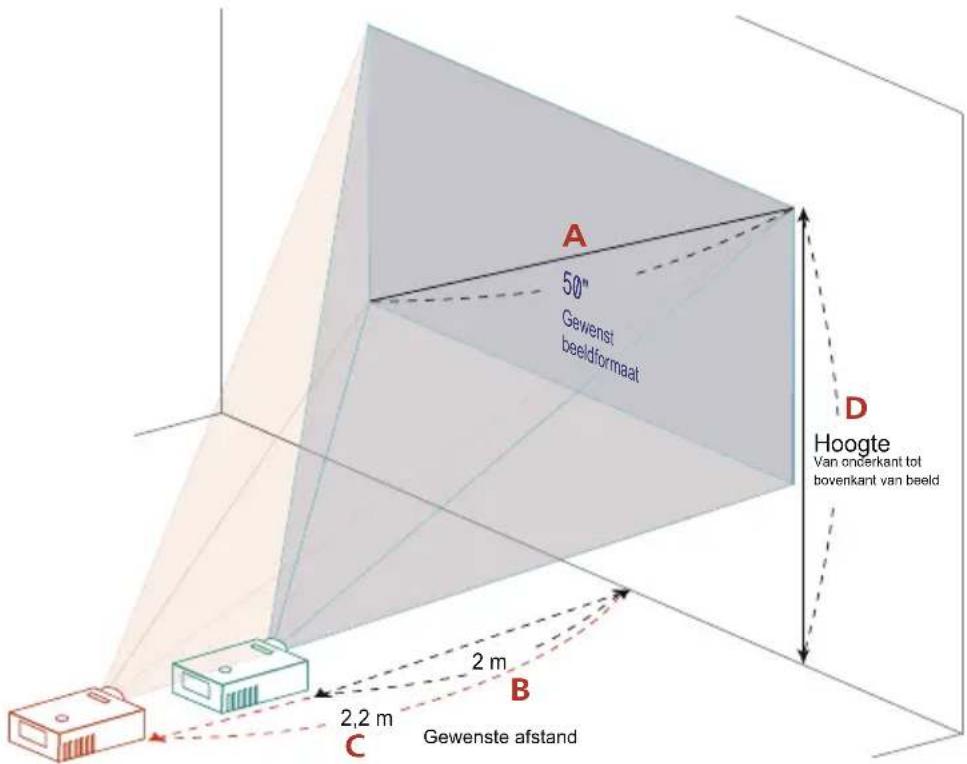

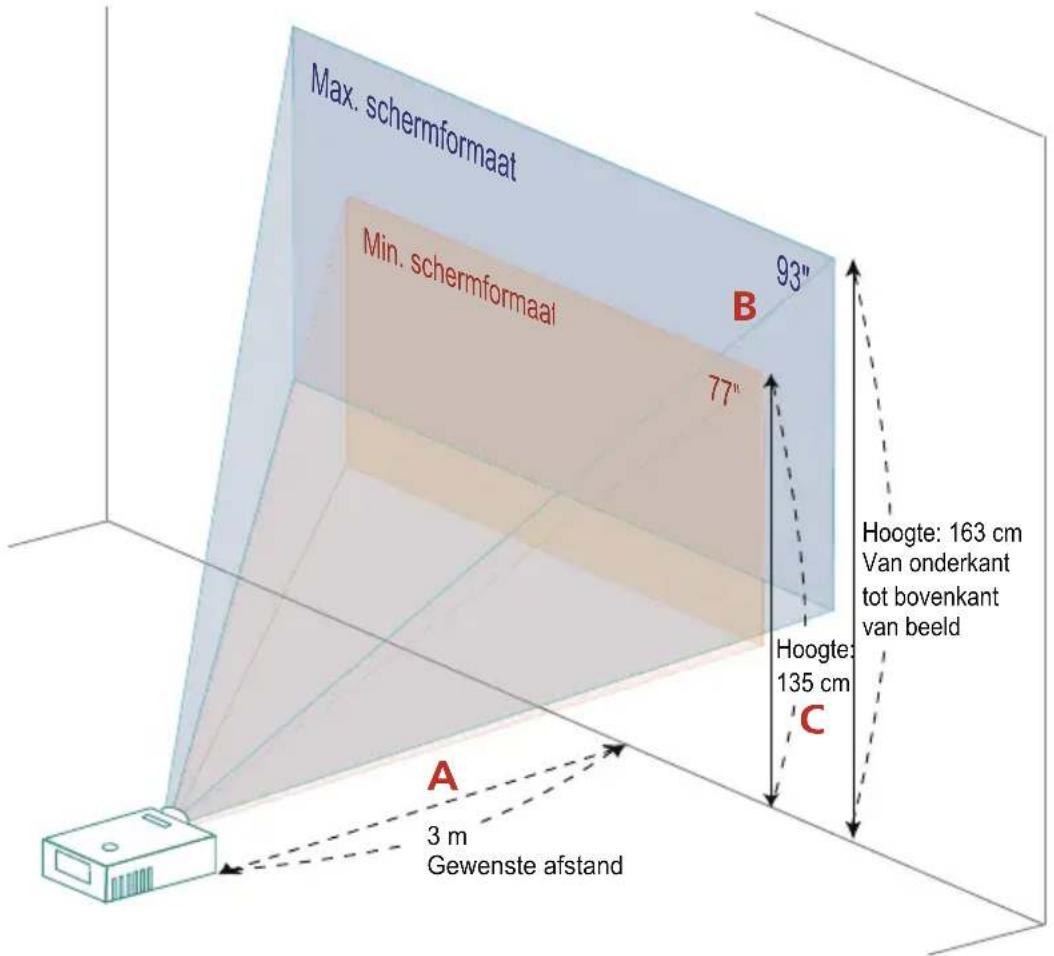

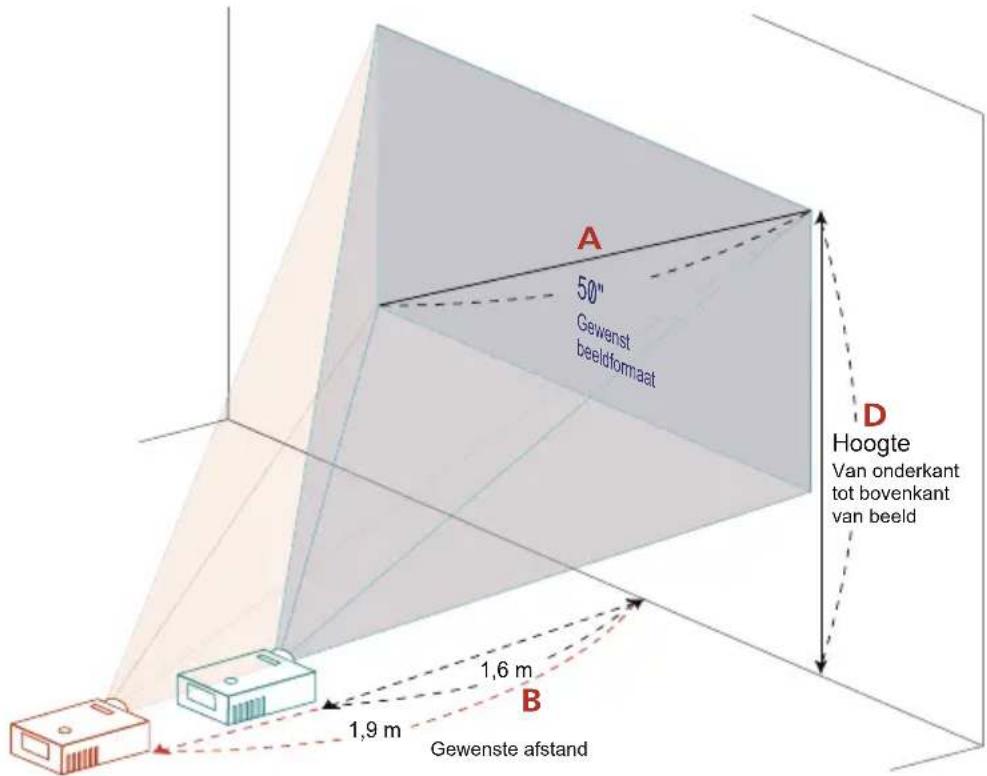

De beeldgrootte en afstand optimaliseren 12

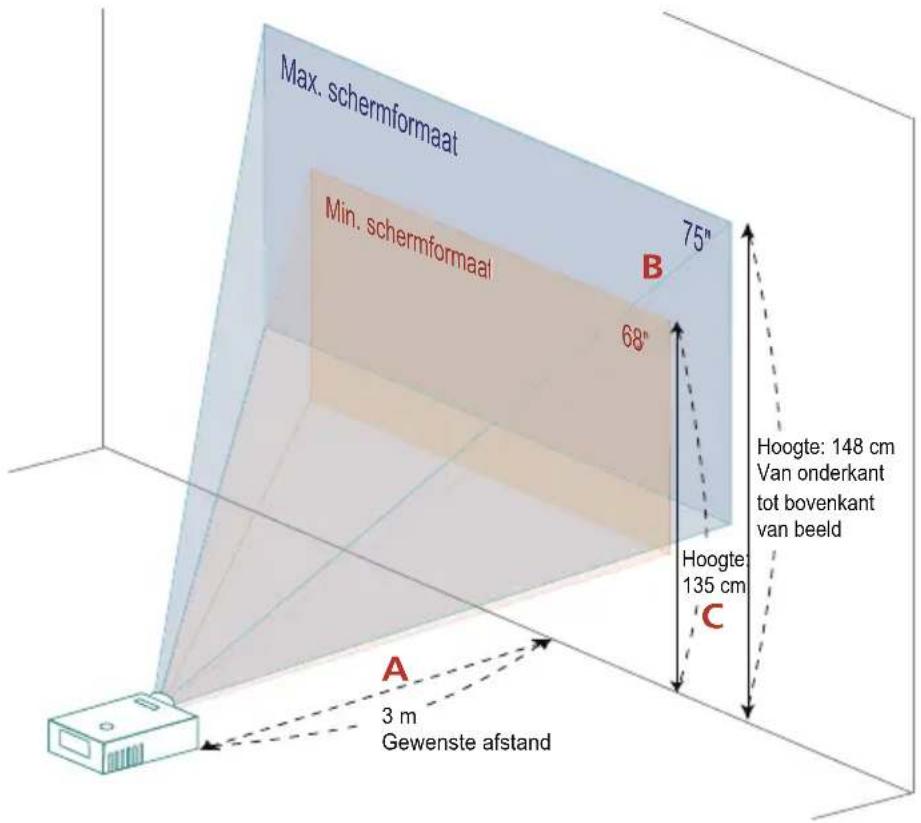

Afstand en zoom aanpassen voor het optimaliseren van de beeldgrootte 16

Bedieningselementen 19

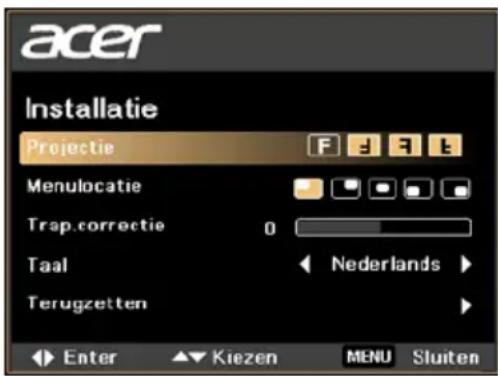

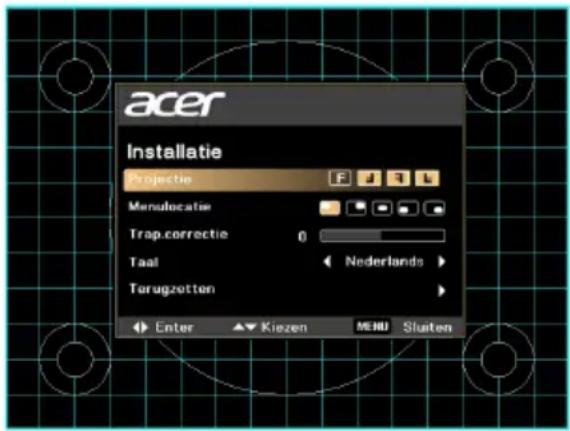

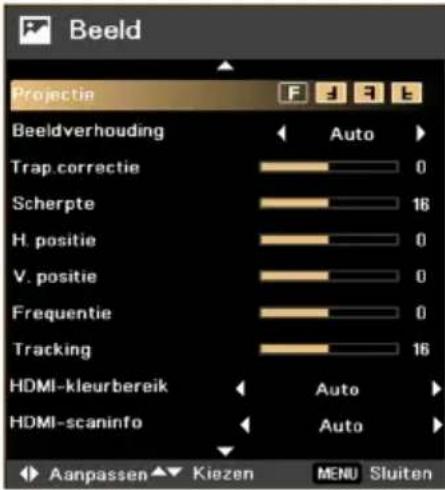

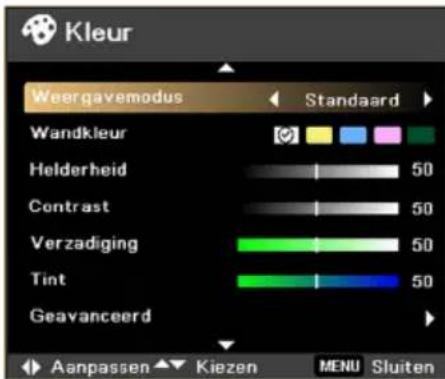

Het installatiemenu 19

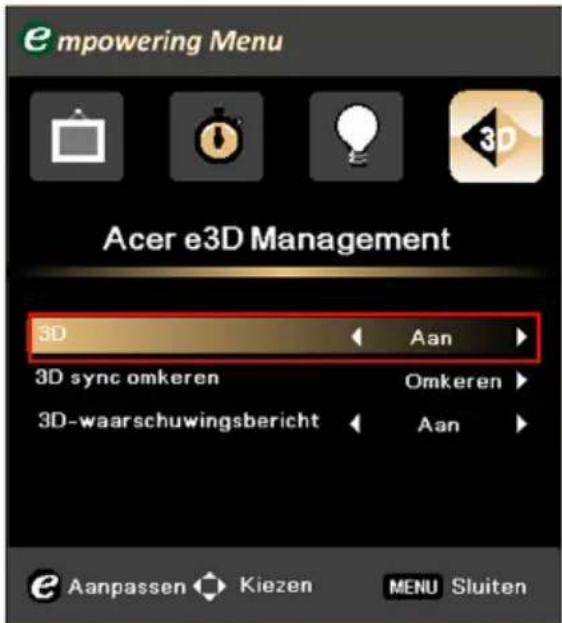

DLP 3D-technologie gebruiken 34

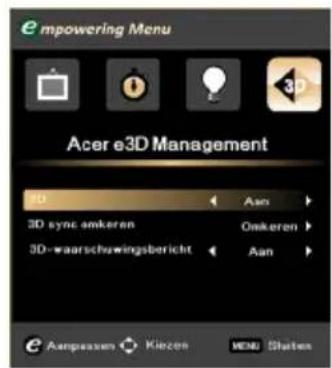

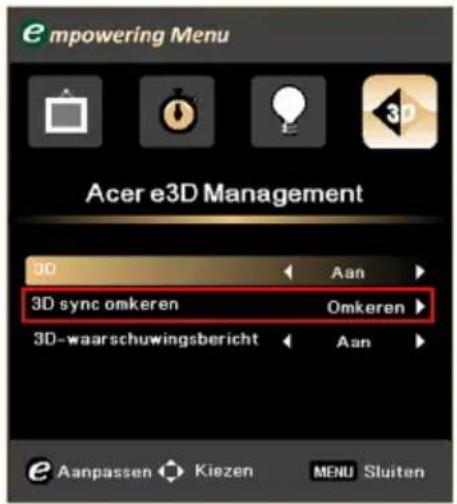

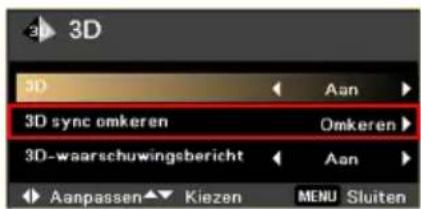

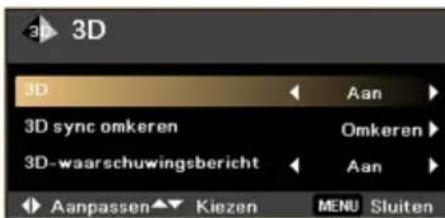

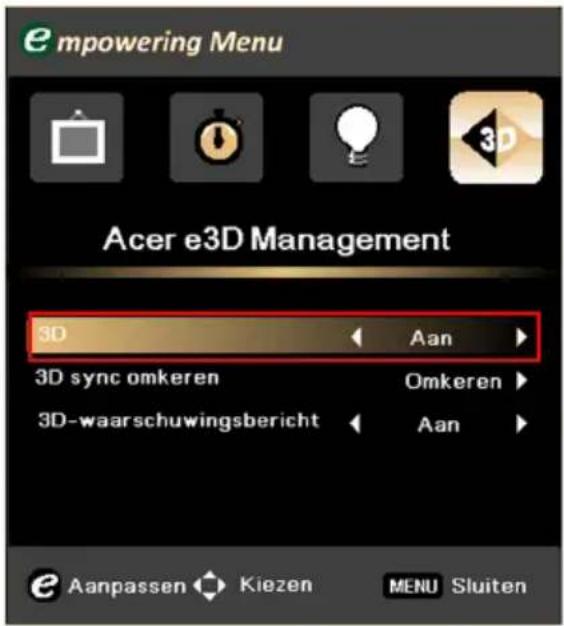

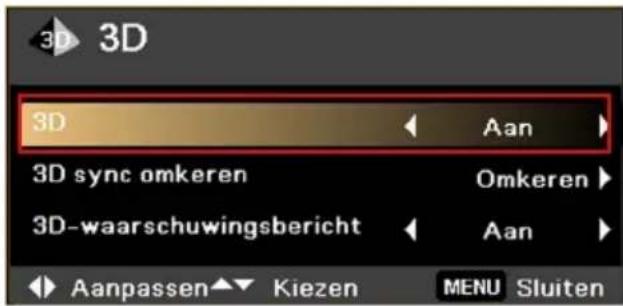

Instellen in een 3D-omgeving 34

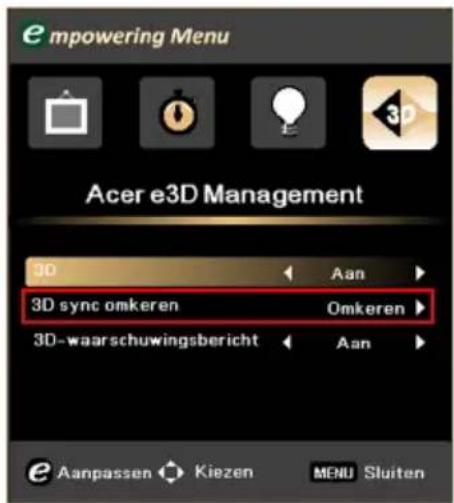

De stereoscopische speler gebruiken 36

3D-bril gebruiken (optioneel) 37

3D dvd-inhoud bekijken 37

Bijlagen 39

Problemen oplossen 39

LED en alarmdefinities 42

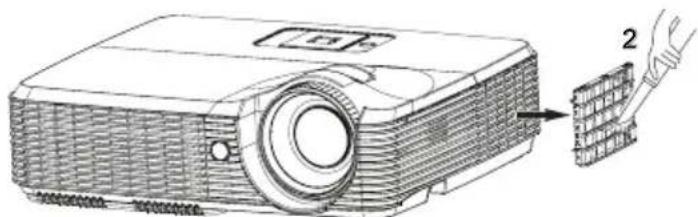

De stoffilter vervangen en reinigen 43

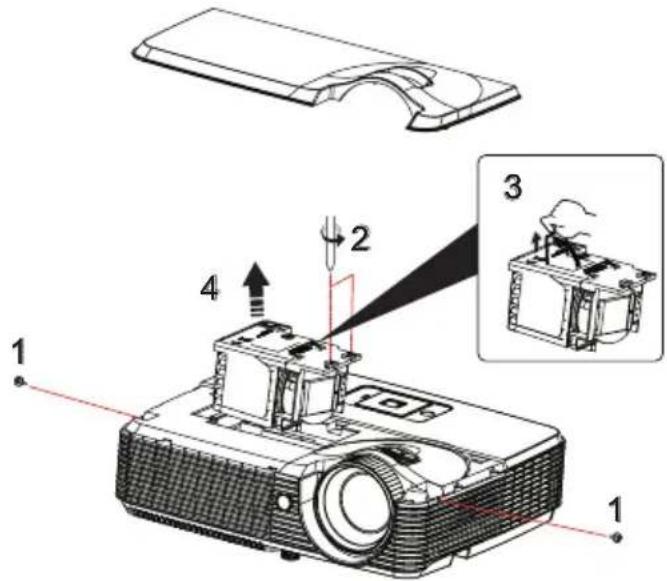

De lamp vervangen 44

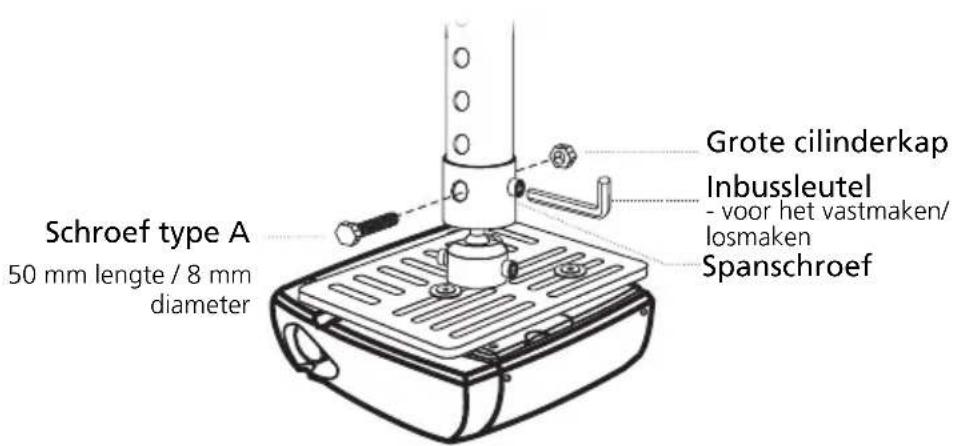

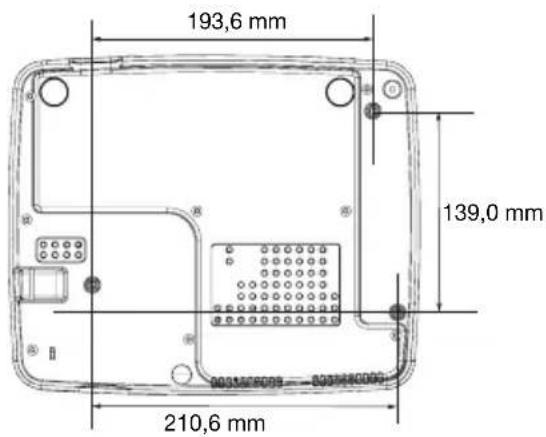

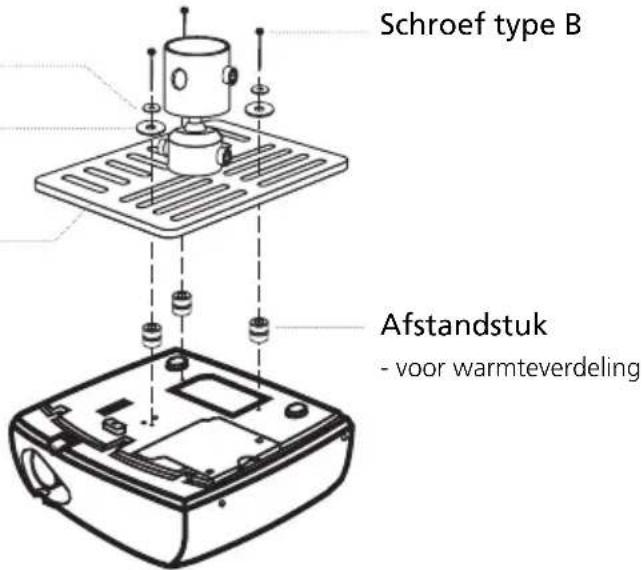

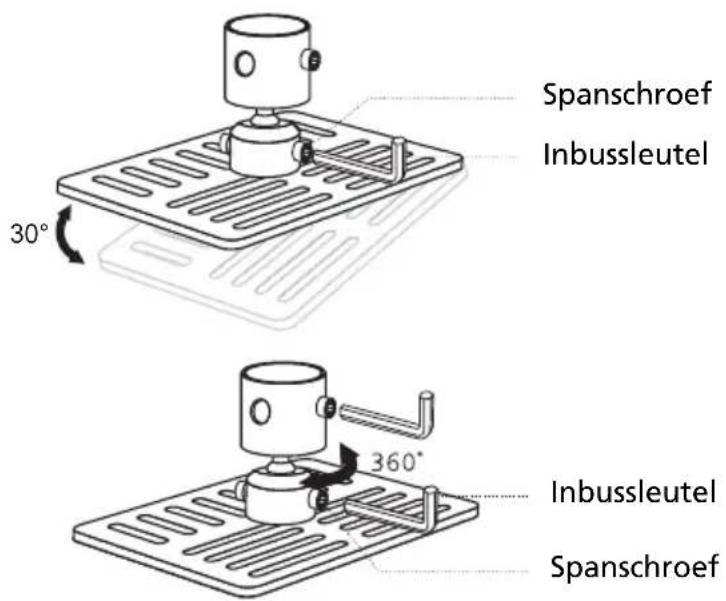

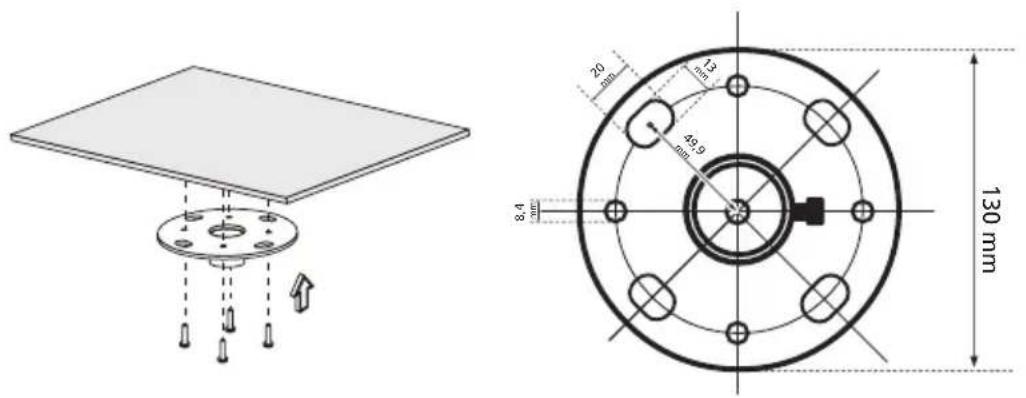

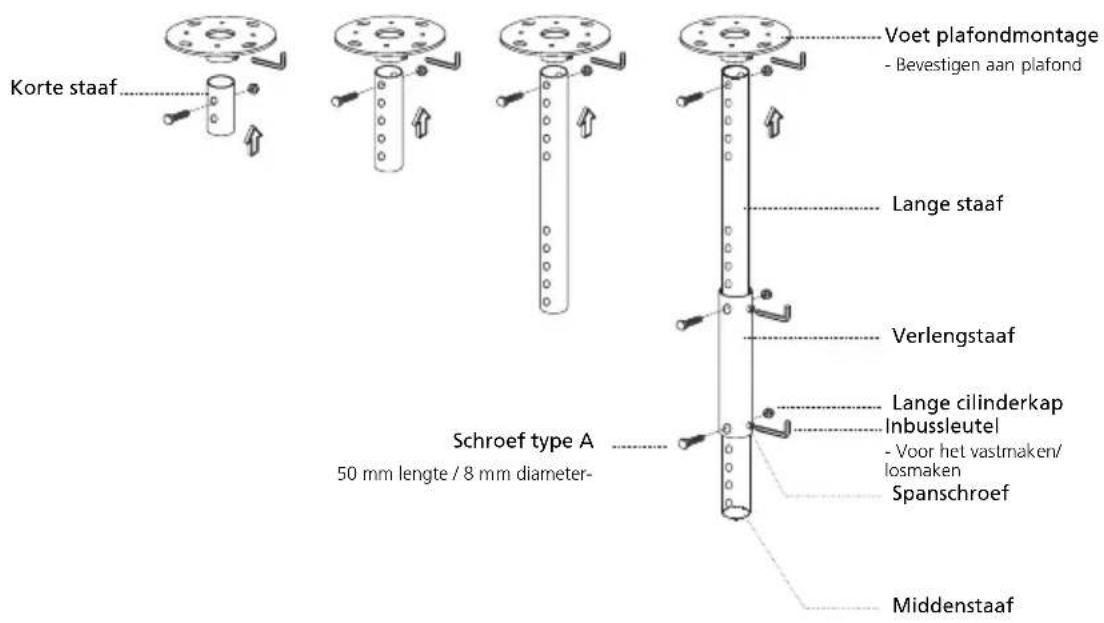

Installatie plafondmontage 45

Specifications 48

Compatibiliteitsmodi 50

Voorschriften en veiligheidsrichtlijnen 54

Inleiding

Producteigenschappen

Dit product is een DLP-projector met één chip met de volgende eigenschappen:

- DLP-technologie.

• X1120H/P1120-serie: Originele 800 x 600 SVGA-resolutie.

• X1220H/P1220-serie: Originele 1024 x 768 XGA-resolutie.

• X1320WH/P1320W: Native 1280 x 800 resolutie.

- de Acer ColorSafe II-technologie garandeert een een consistente kleurrendering na verloop van tijd.

- De slimme detectie biedt een snelle, intelligente brondetectie.

- Veelzijdige weergavemodi (Helder, Presentatie, Standaard, Video, Onderwijs, Foto, Spel, Gebruiker) voor optimale prestaties in elke situatie.

- Compatibel met NTSC / PAL / SECAM en ondersteuning van HDTV (720p, 1080i, 1080p).

- Lager energieverbruik en besparingsmodus (ECO) voor een langere levensduur van de lamp.

- De Acer EcoProjection-technologie biedt een intelligente benadering van energiebeheer en een fysieke verbetering van de efficiëntie.

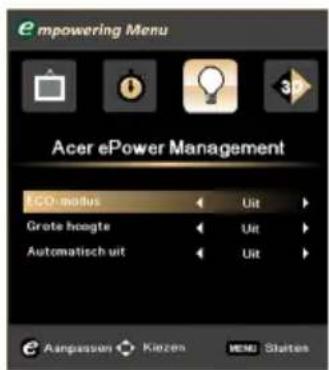

- Met de Empowering-toets worden de hulpprogramma's van de Acer Empowering-technologie (Acer eView, eTimer, ePower Management, e3D Management) weergegeven voor het gemakkelijk aanpassen van de instellingen.

- Uitgerust met HDMI-aansluiting met HDCP-ondersteuning.

- De geavanceerde digitale trapeziumcorrectie optimaliseert de presentaties.

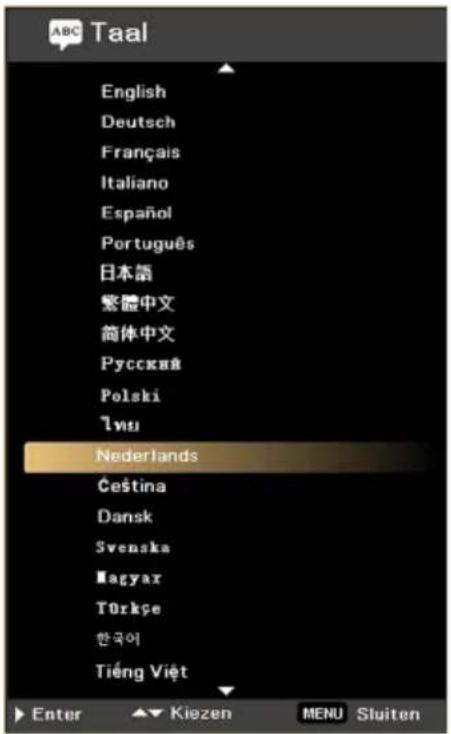

- Meertalig OSD.

- 0,8 tot 1,85X digitale zoom en panfunctie.

- Compatibel met de besturingssystemen Windows 2000, XP, Vista, Windows 7 en Macintosh OS

Inhoud verpakking

Deze projector wordt geleverd met alle items die hieronder worden weergegeven. Controleer de inhoud om zeker te zijn dat uw apparaat compleet is geleverd. Neem onmiddellijk contact op met uw leverancier wanneer een item ontbreekt.

Afstandsbediening Batterijen Cd met

gebruikershandleiding

Snelstartgids

Draagtas (optioneel)

Schroevenpakket

Stofffilter

(optioneel)

Overzicht projector

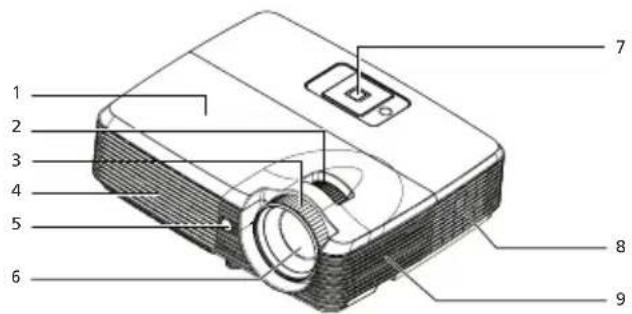

Voor / boven

# Beschrijving # Beschrijving
1 Lampafdekking 6 Zoomlens
2	Zoomring		7
3 Scherpstelring 8 Ventilatie (ingang)
4 Ventilatie 9 Luidspreker
5	Ontvangers voor de afstandsbediening

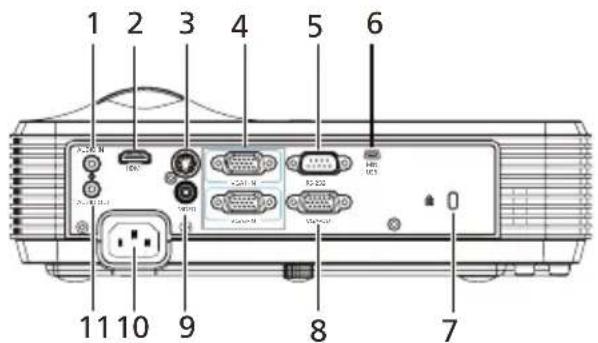

Achter

# Beschrijving # Beschrijving
1 Aansluiting voor de audio-ingang 7 Kensington-slotpoort
2 HDMI-ingang 8 Monitor loopthrough-uitgang(VGA-uitgang)
3 S-video-ingang 9 Composiet-video-ingang
4 Ingang analoog pc-signaal/HDTV/component video (VGA 1-IN/VGA 2-IN)		10 Voedingsaansluiting
5 RS-232-aansluiting	11 Aansluiting voor de audio-uitgang
6 Mini-USB-aansluiting

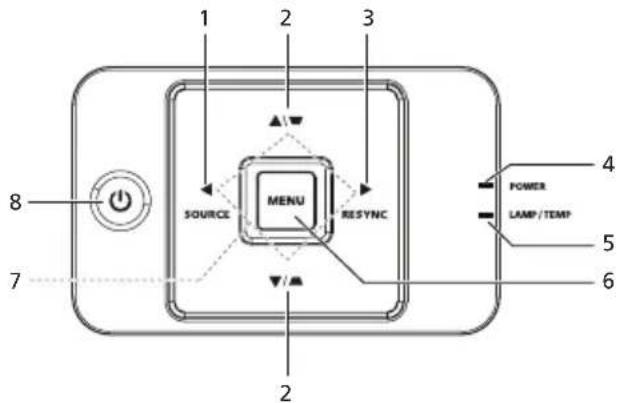

Bedieningspaneel

#	Pictogram Functie Beschrijving
1	SOURCE Wijzigt de actieve bron.
2	TRAPEZIUM Past de beeldvervorming aan die door het kantelen van de projector wordt veroorzaakt (± 40 graden).
3	RESYNC Synchroniseert de projector automatisch met de invoerbron.
4	POWER Lampje voedingsindicator
5	LAMP/TEMP LED lamp-/temperatuur indicator
6		MENU• Druk op MENU om het OSD-menu (On screen display) te openen, terug te keren naar de vorige stap van de OSD-menubewerking of het OSD-menu af te sluiten.• Bevestig uw selectie van items.
7	Vier richtingstoetsen Gebruik de knoppen omhoog, omlaag, links en rechts om items te selecteren of uw selectie aan te passen.
8	VOEDING Raadpleeg "Dc projector in-/uitschakelen" op pagina 9.

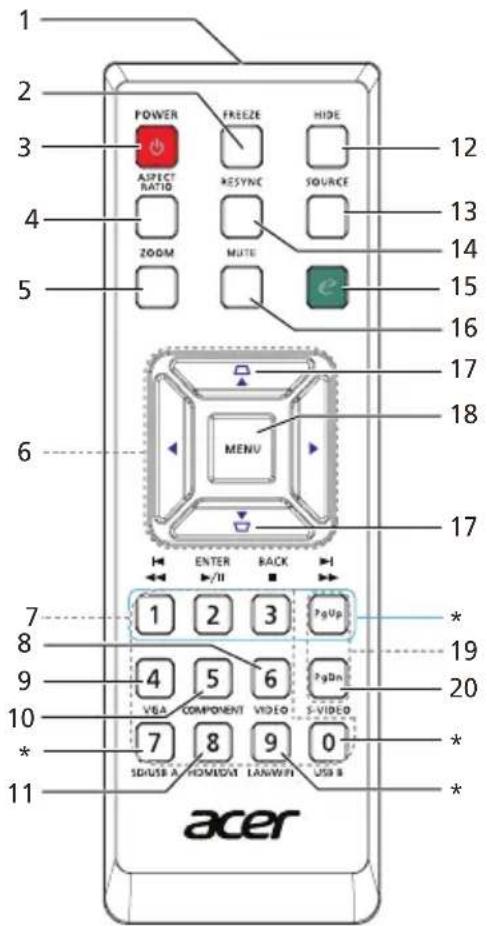

layout afstandsbediening

# Pictogram Functie Beschrijving
1 Zender voor de afstandsbediening			Verzendt signalen naar de projector.
2 FREEZE Pauzeert het beeld op het scherm.
3 POWER Raadpleeg "De projector in-/uitschakelen"op pagina 9.
4 ASPECT RATIO Hiermee kiest u de gewenstebeeldverhouding.
5 ZOOM Zoomt het projectorbeeld in of uit.
6	< ^ >	Vrichtingstoetsen	i Gebruik de knoppen omhoog, omlaag,links en rechts om items te selecteren ofuw selectie aan te passen.
#	Pictogram	Functie	Beschrijving
7 Toetsenblok 0		tot 9	Druk op 0 tot 9 om een wachtwoord in te voeren indien dat wordt vereist.
8		V	I D E naar composiet video.
9 VGA Druk op VGA om de bron te wijzigen naar de VGA 1-IN/VGA2-IN-aansluiting. Deze aansluiting ondersteunt analoge RGB, YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) en RGBsync.
10 COMPONENT	Druk op COMPONENT om de bron te wijzigen naar de VGA 1-IN/VGA2-IN-aansluiting. Deze aansluiting ondersteunt analoge RGB, YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) en RGBsync.
11 HDMI/DVI Druk op HDMI/DVI om de bron te wijzigen naar HDMI/DVI.
12 HIDE Schakelt de video tijdelijk uit.			Druk op de knop HIDE om het beeld te verbergen. Druk opnieuw om het beeld opnieuw weer te geven.
13 SOURCE Wijzigt de actieve bron.
14 RESYNC Synchroniseert de projector automatisch met de invoerbron.

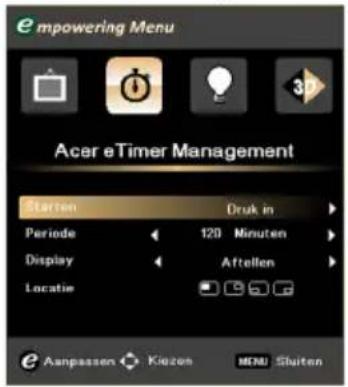

15 Empowering-knop Start de Acer-functies: eView, eTimer, ePower, e3D Management.
16 MUTE Schakelt het geluid in/uit.
17 TRAPEZIUM Past de beeldvervorming aan die door het kantelen van de projector wordt veroorzaakt ( ± 40 graden).
# Pictogram Functie Beschrijving
18		MENU	Druk op MENU om het OSD-menu (On screen display) te openen, terug te keren naar de vorige stap van de OSD-menubewerking of het OSD-menu af te sluiten.Bevestig uw selectie van items.
19		Pagina Alleen voor de computermodus. Gebruik deze knop om de volgende of vorige pagina te selecteren. Deze functie is alleen beschikbaar wanneer het apparaat op een computer is aangesloten via een USB-kabel.
20 S-VIDEO Druk op S-VIDEO om de bron te wijzigen naar S-Video. Deze functie is alleen beschikbaar wanneer er geen USB-kabel is aangesloten op een computer.

Opmerking: knoppen die zijn gemarkeerd met * werken niet op deze projector.

X1120H/X1220H/P1120/P1220

X1320WH/P1320W

Aan de slag

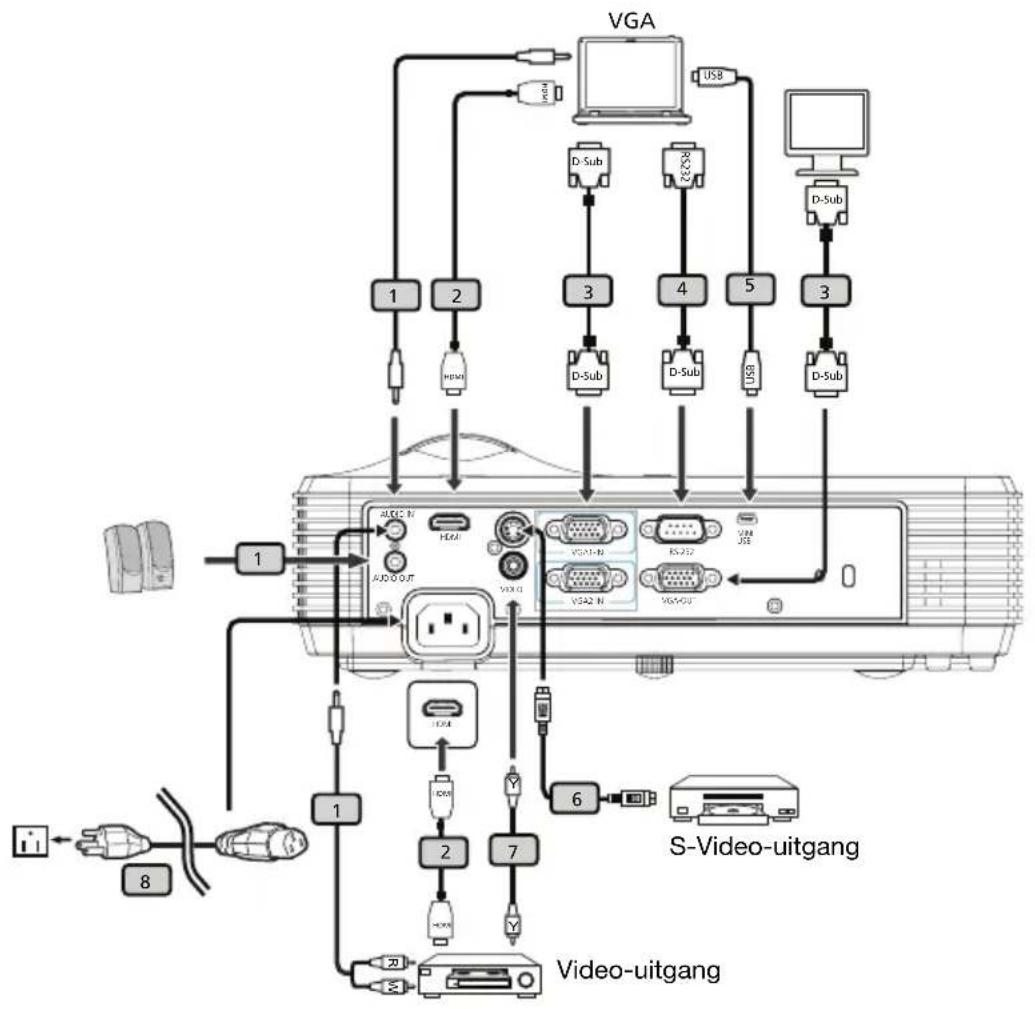

De projector aansluiten

# Beschrijving # Beschrijving
1* Audiokabel 5* USB-kabel
2* HDMI-kabel 6* S-video-kabel
3 VGA-kabel 7* Composiet videokabel
4* RS-232-kabel 8 Voedingskabel

Opmerking: om zeker te zijn dat de projector goed werkt met uw computer, moet u ervoor zorgen dat de timing van de weergavemodus compatibel is met de projector.

Opmerking: * geeft een optioneel item aan.

De projector in-/uitschakelen

De projector inschakelen

1 Controleer of de voedingskabel en de signaalkabel stevig zijn bevestigd. Het lampje van de voedingsindicator licht blauw op.
2 Schakel de projector in door op het bedieningspaneel op de knop POWER te drukken. Het lampje van de voedingsindicator knippert en licht dan blauw op.
3 Schakel uw bron in (computer, notebook, videospeler, enz.). De projector zal de bron automatisch detecteren.

• Als de pictogrammen Vergrendelen en Bron op het scherm verschijnen, betekent dit dat de projector op een specifiek brontype is vergrendeld en dat dit type ingangssignaal niet is gevonden.
• Als Geen signaal op het scherm verschijnt, moet u controleren of de signaalkabels stevig zijn aangesloten.
• Als u op meerdere bronnen tegelijk aansluit, kunt u de knop SOURCE op de afstandsbediening gebruiken om te schakelen tussen de ingangen.

De projector uitschakelen

1 Druk op de voedingsknop om de projector uit te schakelen. Dit bericht verschijnt: Druk nogmaals op de voedingsknop om het afsluitproces te voltooien. Druk opnieuw op de voedingsknop.
2 Het proces voor het uitschakelenz al verschillen afhankelijk van de instelling van de uitschakelmodus. Raadpleeg "Beheer" op pagina 31 voor meer details.
3 Zodra het uitschakelen is voltooid, wordt de voedingsindicator-LED stabiel blauw.
4 Het is nu veilig om de voedingskabel los te koppelen.

Waarschuwingsberichten!

- Projector oververhit. Lamp schakelt zichzelf binnenkort automatisch uit.

Dit bericht op het scherm geeft aan dat de projector oververhit is. De lamp wordt automatisch gedoofd en de projector wordt automatisch uitgeschakeld. De LED-indicator voor de temperatuur zal knipperen. Neem contact op met uw lokale verdeler of servicecentrum.

- Ventilator defect. Lamp schakelt zichzelf binnenkort automatisch uit.

Dit bericht op het scherm geeft aan dat de ventilator defect is. De lamp wordt automatisch gedoofd en de projector wordt automatisch uitgeschakeld. De LED-indicator voor de temperatuur wordt stabiel blauw. Neem contact op met uw lokale verdeler of servicecentrum.

Opmerking: Als de projector automatisch uitschakelt en de LED's voor de voedings-, temperatuur en lampindicators knipperen, moet u contact opnemen met uw lokale wederverkoper of onderhoudscentrum.

Het geprojecteerde beeld aanpassen

De hoogte van het geprojecteerde beeld aanpassen

De projector is voorzien van een afstelbare voet waarmee u de hoogte van het beeld kunt aanpassen.

Het beeld verhogen/verlagen:

1 Gebruik de afstelbare voet om het beeld te verhogen/verlagen naar de gewenste hoogte.

De beeldgrootte en afstand optimaliseren

X1120H/X1220H/P1120/P1220-serie:

Raadpleeg de onderstaande tabel om het optimale beeldformaat te zoeken wanneer de projector op de gewenste afstand van het scherm is geplaatst. Voorbeeld: als de projector zich 3 m van het scherm bevindt, is een goede beeldkwaliteit voor beeldformaten tussen 68" en 75".

Opmerking: Het beeld zal 148 cm hoog zijn wanneer de projector 3 m van het scherm staat.

Gewenste afstand (m)	Schermformaat Boven Schermformaat Boven
	(Min. zoom) (Max. zoom)
	Diagonaal (inch)	B (cm) x H (cm)	Van onderkant tot bovenkant van beeld (cm)	Diagonaal (inch)	B (cm) x H (cm)	Van onderkant tot bovenkant van beeld (cm)
1,5 34	69 x 52 68	37 76 x 57 74
2 46 9	3 x 69 90 50	102 x 76 99
2,5 57	116 x 87 11	3 62 127 x 95 124
3	68	139 x 104	135	75	152 x 114	148
3,5 80	162 x 122	158 87	178 x 133	173
4	91	185 x 139	181	100	203 x 152	198
4,5	103	208 x 156	203	112	228 x 171	223
5	114	231 x 174	226	125	254 x 190	247
6	137	278 x 208	271	150	305 x 228	297
7	159	324 x 243	316	175	355 x 266	346
8	182	370 x 278	361	200	406 x 305	396
9	205	417 x 313	406	225	457 x 343	445
10	228	463 x 347	451	250	508 x 381	495
11	251	509 x 382	497	275	558 x 419	544
12	273	556 x 417	542	300	609 x 457	594

Zoomfactor: 1,1x

X1320WH/P1320W-serie:

Gewenste afstand (m)	Schermformaat Boven Schermformaat Boven
	(Min. zoom) (Max. zoom)
	Diagonaal (inch)	B (cm) x H (cm)	Van onderkant tot bovenkant van beeld (cm)	Diagonaal (inch)	B (cm) x H (cm)	Van onderkant tot bovenkant van beeld (cm)
1,5 39	83 x 52 68	46 100 x 63	81
2 52 1	11 x 69 90	62 133 x 83	108
2,5 64	139 x 87	113	77	167 x 104	135
3	77	167 x 104	135	93	200 x 125	163
3,5	90	194 x 122	158	108	233 x 146	190
4	103	222 x 139	181	124	267 x 167	217
4,5	116	250 x 156	203	139	300 x 188	244
5	129	278 x 174	226	155	333 x 208	271
6	155	333 x 208	271	186	400 x 250	325
7	181	389 x 243	316	217	467 x 292	379
8	206	444 x 278	361	248	533 x 333	433
9	232	500 x 313	406	279	600 x 375	488
10	258	556 x 347	451	310	667 x 417	542
11	284	611 x 382	497	340	733 x 458	596
12	310	667 x 417	542	371	800 x 500	650

Zoomfactor: 1,2x

Afstand en zoom aanpassen voor het optimaliseren van de beeldgrootte

X1120H/X1220H/P1120/P1220-serie:

De onderstaande tabel toont u hoe u het gewenste beeldformaat kunt verkrijgen door de positie of de zoomring aan te passen. Voorbeeld: om een beeldgrootte van 50" te verkrijgen, plaatst u de projector op een afstand van 2 tot 2,2 m van het scherm en past u het zoomniveau overeenkomend aan.

X1320WH/P1320W-serie:

Gewenst beeldformaat Afstand		(m) Boven (cm)
Diagonaal (inch)	B (cm) x H (cm) Max. zoom	Max. zoom	Min. zoom	Van onderkant tot bovenkant van beeld
30 65 x 40	1,0 1,2 53
40 86 x 54	1,3 1,6 70
50 108 x 67	1,6 1,9 88
60 129 x 81	1,9 2,3 105
70 151 x 94	2,3 2,7 123
80 172 x 108	2,6 3,1 140
90 194 x 121	2,9 3,5 158
100 215 x 135	3,2 3,9 175
120 258 x 162	3,9 4,7 210
150 323 x 202	4,8 5,8 263
180 388 x 242	5,8 7,0 315
200 431 x 269	6,5 7,8 350
250 538 x 337	8,1 9,7 438
300 646 x 404	9,7 525

Zoomfactor: 1,2x

Bedieningselementen

Het installatiemenu

Het installatiemenu biedt een OSD (onscreen display) voor de installatie en het onderhoud van de projector. Gebruik het OSD alleen wanneer het bericht Geen signaalinvoer wordt weergegeven op het scherm.

De menuopties omvatten instellingen en aanpassingen voor de schermgrootte en afstand, scherpstelling, trapeziumcorrectie en meer.

1 Schakel de projector in door op het bedieningspaneel op de knop POWER te drukken.
2 Druk op de knop MENU op het bedieningspaneel om het OSD te openen voor de installatie en het onderhoud van de projector.

3 Het achtergrondpatroon doet dienst als een gids voor het aanpassen van de kalibratie- en uitlijningsinstellingen, zoals de schermgrootte, de afstand, het scherpstellen en meer.
4 Het installatiemenu bevat de volgende opties:

• Projectiemethode
• Menulocatie
• Instellingen trapeziumcorrectie
  • Taalinstellingen
  • Fabrieksinstellingen herstellen

Gebruik de pijlen omhoog en omlaag om een optie te selecteren. Gebruik de pijltoetsen naar links en rechts om de geselecteerde optie-instellingen aan te passen en gebruik de pijltoets naar rechts om een submenu te openen voor de functie-instellingen. De nieuwe instellingen worden automatisch opgeslagen wanneer het menu wordt afgesloten.

5 Druk op een willekeurig moment op de knop MENU om het menu af te sluiten en terug te keren naar het welkomstscherm van Acer.

Met de Acer Empowering -toets krijgt u toegang tot vier specifieke functies van Acer: Acer eView Management, Acer eTimer Management, Acer ePower Management en

Acer e3D Management. Houd de knop langer dan 1 seconde ingedrukt om het hoofdmenu op het scherm weer te geven en zijn functie te wijzigen.

Druk op om het submenu Acer eView Management te openen.

Acer eView Management wordt gebruikt voor de selectie van de weergavemodus. Raadpleeg "OSD-menu's" op pagina 22 voor meer informatie.

Acer eTimer Management

Druk op om het submenu Acer eTimer Management te openen.

Acer eTimer Management biedt een herinneringsfunctie voor de tijdregeling van de presentatie. Raadpleeg "OSD-menu's" op pagina 22 voor meer informatie.

Acer ePower Management

Druk op om Acer ePower Management te starten.

Acer ePower Management biedt een sneltoets om de levensduur van de lamp en de projector te verlengen. Raadpleeg "OSD-menu's" op pagina 22 voor meer informatie.

Acer e3D Management

Druk op om Acer e3D Management te starten.

Acer e3D Management biedt snelle toegang tot 3D-functies. Raadpleeg "OSD-mcnu's" op pagina 22 voor meer informatie.

OSD-menu's

De projector beschikt over een meertalig OSD waarmee u aanpassingen kunt aanbrengen aan het beeld en verschillende instellingen kunt wijzigen.

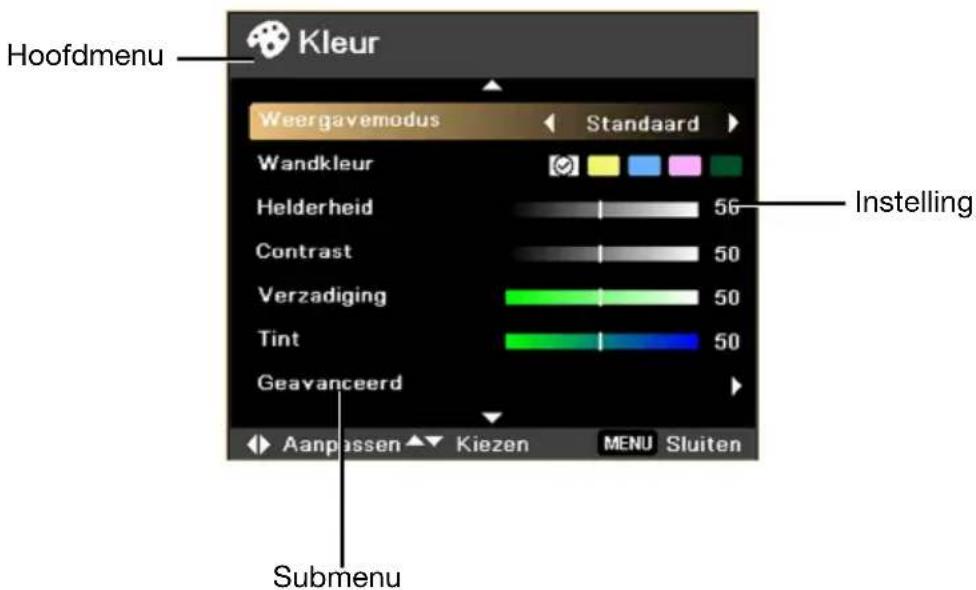

De OSD-menu's gebruiken

• Om het OSD-menu te openen, drukt u op MENU op de afstandsbediening.
• Wanneer het OSD wordt weergegeven, kunt u de knoppen ▲ ▼ gebruiken om een item in het hoofdmenu te selecteren. Nadat u het gewenste hoofdmenu-item hebt geselecteerd, drukt u op ▶ om het submenu voor de functie-instellingen te openen.

- Gebruik de knoppen ⚠️ ⚡️ om het gewenste item te selecteren en pas de instellingen aan met de knoppen ⚣️ ⚣️

- Selecteer het volgende item dat u wilt aanpassen in het submenu en pas het aan zoals hierboven beschreven.

- Druk op MENU op de afstandsbediening om terug te keren naar het hoofdmenu.

- Om het OSD-menu af te sluiten, drukt u opnieuw op MENU op de afstandsbediening. Het OSD-menu wordt gesloten en de projector zal de nieuwe instellingen automatisch opslaan.

Kleur

Weergavemodus

Er zijn talrijke instellingen die vooraf in de fabriek zijn gedefinieerd en voor verschillende typen beelden zijn geoptimaliseerd.

• Helder: Voor omgevingen met een hoge helderheid.
• Presentatie: Hogere helderheid voor vergaderingen en presentaties.
• Standaard: Voor normale omgevingen.
• Video: voor het afspelen van video in een heldere omgeving.
• Onderwijs: voor een onderwijsomgeving.
• Foto: voor foto's.
• Spel: Voor spelinhoud.
• Gebruiker: Door de gebruiker aanpasbaar aan uw omgeving.

Wandkleur Gebruik deze functie om een geschikte kleur te kiezen volgens de muur. Er zijn meerdere keuzemogelijkheden, inclusief wit, lichtgeel, lichtblauw, roze, donkergroen. De projector zal de kleurafwijking door de muurkleur, compenseren om de juiste beeldtoon weer te geven.

Helderheid Past de helderheid van het beeld aan.

• Druk op om het beeld donkerder te maken.
  • Druk op om het beeld helderder te maken.

Contrast Contrast beheert het verschil tussen de helderste en donkerste gedeelten van het beeld. Als u het contrast aanpast wordt de hoeveelheid zwart en wit in het beeld gewijzigd.

• Druk op voor minder contrast.
  • Druk op voor meer contrast.

Verzadiging Past een videobeeld aan van zwart-wit naar volledig verzadigde kleuren.

- Druk op om de hoeveelheid kleur in het beeld te verlagen.

- Druk op om de hoeveelheid kleur in het beeld te verhogen.

Tint Past de kleurbalans van rood en groen aan.

• Druk op om de hoeveelheid groen in het beeld te verhogen.
• Druk op om de hoeveelheid rood in het beeld te verhogen.

Geavanceerd Gebruik deze functie om de geavanceerde kleurinstellingen aan te passen.

• Kleurtemperatuur: Hiermee kunt u de kleurtemperatuur aanpassen. Bij een hogere kleurtemperatuur ziet het scherm er koeler uit, bij een lagere temperatuur ziet het er warmer uit.
• Degamma: Heeft effect op de voorstelling van een donkere scène. Met een hogere gammawaarde ziet een donkere scène er helderder uit.

- Kleur R: Past de rode kleur aan.

- Kleur G: Past de groene kleur aan.

- Kleur B: Past de blauwe kleur aan.

- Kleur C: Past cyaan aan.

- Kleur Y: Past de gele kleur aan.

• Kleur M: Past magenta aan.

Opmerking: Verzadiging en Tint worden niet ondersteund in de computermodus.

Beeld

Projectie

- Voor: de standaardinstelling.

- Plafond: Wanneer u deze functie selecteert, draait de projector het beeld ondersteboven voor projectie op het plafond.

- Achter: Wanneer u deze functie selecteert, keert de projector het beeld om zodat u kunt projecteren van achter een doorschijnend scherm.

- Achteraan-plafond: Wanneer u deze functie selecteert, wordt het beeld gespiegeld en tegelijk ondersteboven gedraaid. U kunt projecteren vanachter een doorzichtig scherm met een projectie op het plafond.

Beeldverhouding Gebruik deze functie om de gewenste beeldverhouding te kiezen.

• Auto: het beeld blijft behouden met de oorspronkelijke breedtehoogteverhouding om het beeld optimaal aan te passen aan de originele horizontale of verticale pixels.
• Volledig: het beeld blijft behouden met de oorspronkelijke resolutie en de grootte wordt passend in het weergavegebied aangepast.
  • 4:3: Het beeld wordt geschaald om te passen op het scherm en weer te geven met een verhouding 4:3.
• 16:9: het beeld wordt geschaald om te passen op de breedte van het scherm en de breedte wordt aangepast om het beeld weer te geven met de verhouding 16:9.
• L.Box: behoudt de originele signaalbeeldverhouding en zoomt tot 1,333 keer in.

Trap.correctie Pas de beeldvervorming aan die door het kantelen van de projector (±40 graden) wordt veroorzaakt.

Scherpte Past de scherpte van het beeld aan.

• Druk op om de scherpte te verminderen.
• Druk op om de scherpte te vermeerderen.

H. positie (Horizontale positie)

- Druk op om het beeld naar links te verplaatsen.

- Druk op om het beeld naar rechts te verplaatsen.

V. positie (Verticale positie)

- Druk op om het beeld omlaag te verplaatsen.

- Druk op om het beeld omhoog te verplaatsen.

Frequentie Met Frequentie wordt de bemonsteringsfrequentie van de projector aangepast aan de frequentie van de grafische kaart van uw computer. Als u een verticale knipperende balk in het geprojecteerde beeld ziet, kunt u deze functie gebruiken om de nodige aanpassingen uit te voeren.

Tracking Synchroniseert de signaaltiming van de projector met deze van de grafische kaart. Als u een onstabiel of flikkerend beeld hebt, kunt u deze functie gebruiken om dit te corrigeren.

HDMI-kleurbereik Pas het kleurbereik van de HDMI-beeldgegevens aan om de fouten in de kleurweergave te corrigeren.

• Auto: past automatisch aan met de informatie van de speler.
• Beperkt bereik: verwerk het invoerbeeld als beperkte kleurbereikgegevens.
• Vol bereik: verwerk het invoerbeeld als vol kleurbereikgegevens.

HDMI-scaninfo Pas de overscanverhouding van het HDMI-beeld op het scherm aan.

• Auto: past automatisch aan met de informatie van de speler.
• Onderscan: schakel overscan op HDMI-beelden uit.
• Overscan: schakel overscan op HDMI-beelden in.

Opmerking: De functie L.Box wordt alleen ondersteund voor de X1320WH/P1320W-serie.

Opmerking: H. positie, V. positie en Frequentie worden niet ondersteund in de modi Component video, Video, S-Video en HDMI.

Opmerking: De functie Tracking wordt niet ondersteund in de modi HDMI, Video en S-Video.

Opmerking: De niet-ondersteunde functies worden grijs weergegeven.

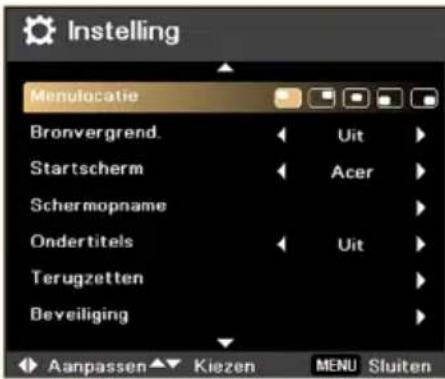

Instelling

Menulocatie Selecteer de locatie van het menu op het weergavescherm.

Bronvergrend.

Als bronvergrendeling isUit, vergrendelt de projector nog altijd het huidige bronkanaal behalve wanneer u op de knopsOURCEop de afstandsbediening of het bedieningspaneel drukt; het zoekt eenmaal naar het invoersignaal. Als de bronvergrendeling isAan, wordt het huidige bronkanaal vergrendeld behalve wanneer u op de knopsOURCEop de afstandsbediening of het bedieningsscherm drukt om de bron te veranderen; de volgende bron wordt dan gezocht.

Startscherm Gebruik deze functie om het gewenste opstartscherm te kiezen. Als u de instelling wijzigt, worden de wijzigingen van kracht wanneer u het OSD-menu afsluit.Acer: Het standaard opstartscherm voor de Acer-projector.Gebruiker: gebruik een aangepaste foto van de schermopnamefunctie.

Schermopname Gebruik deze functie om het opstartscherm aan te passen. Volg de onderstaande instructies om het beeld dat u als opstartscherm wilt gebruiken, vast te leggen.

Opmerking: Voordat u doorgaat met de volgende stappen, moet u Trapeziumcorrectie instellen op de standaardwaarde 0 en de beeldverhouding op 4:3. Raadpleeg "Beeld" op pagina 24 voor meer informatie.

- Wijzig het opstartscherm van de standaardinstelling (Acer) naar Gebruiker.

- Druk op Schermopname om het opstartscherm aan te passen.

- Een bericht verschijnt met de melding dat de schermopname bezig is.

- Wanneer de schermopname is voltooid, verdwijnt het bericht en wordt het originele beeld weergegeven.

- Het aangepaste opstartscherm wordt van kracht wanneer er een nieuw ingangssignaal is of wanneer u de projector opnieuw opstart.

Opmerking: Deze schermopnamefunctie is beperkt tot alleen de beeldverhouding 4:3.

Opmerking: Om de beste kwaliteit voor het gewenste beeld te verkrijgen bij XGA-modellen, moet u de pc-resolutie instellen op 1024 x 768 voordat u deze functie gebruikt.

Opmerking: Om de beste kwaliteit voor het gewenste beeld te verkrijgen bij SVGA-modellen, raden wij u aan de pc-resolutie in te stellen op 800 x 600 voordat u deze functie gebruikt.

Opmerking: Om de beste kwaliteit voor het gewenste beeld te verkrijgen bij WXGA-modellen, raden wij u aan de pc-resolutie in te stellen op 1280 x 800 voordat u deze functie gebruikt.

Ondertitels Selecteert een voorkeursmodus voor het gesloten bijschrift uit CC1, CC2, CC3, CC4, (CC1 toont bijschriften in de primaire taal voor uw gebied). Selecteer Uit om de bijschriftfunctie uit te schakelen. Deze functie is alleen beschikbaar wanneer een composiet video- of S-Video-ingangssignaal is geselecteerd en wanneer het systeemformaat NTSC is.

Opmerking: stel uw schermverhouding in op 4:3. Deze functie is niet beschikbaar wanneer de beeldverhouding 16:9, Auto, Volledig of L.Box is.

Terugzetten

Druk op de knop ▶ en kies JA om de parameters op alle menu's opnieuw in te stellen naar de standaard fabrieksinstellingen.

Beveiliging Beveiliging

Deze projector is uitgerust met een nuttige beveiligingsfunctie voor de beheerder om het gebruik van de projector te beheren.

Druk op ▶ om te schakelen naar de instelling Beveiliging. Als de beveiligingsfunctie is ingeschakeld, moet u eerst Wachtwoord beheerder invoeren voordat u de beveiligingsinstellingen wijzigt.

• Selecteer Aan om de beveiligingsfunctie in te schakelen. De gebruiker moet een wachtwoord invoeren om de projector te bedienen. Raadpleeg het hoofdstuk Gebruikerswachtwoord voor details.
• Als Uit is geselecteerd, kan de gebruiker de projector inschakelen zonder een wachtwoord in te voeren.

Wanneer de beveiligingsfunctie is ingeschakeld, zal de projector de gebruiker vragen een wachtwoord in te voeren wanneer de projector wordt ingeschakeld. U kunt zowel het Gebruikerswachtwoord als het Beheerderwachtwoord gebruiken.

Time-out (min)

Zodra Beveiliging is geactiveerd, kan de beheerder de time-outfunctie instellen.

- Druk op of om het interval voor de time-out te selecteren.

- Het bereik ligt tussen 10 en 990 minuten.

- Wanneer de tijd verstreken is, zal de projector de gebruiker vragen het wachtwoord opnieuw in te voeren.

- De standaard fabrieksinstelling voor Time-out (min.) is Uit.

Wachtwoord gebruiker

- Druk op om Wachtwoord gebruiker in te stellen of te wijzigen.

- Gebruik de cijfertoetsen op de afstandsbediening om uw wachtwoord in te stellen en druk op MENU om te bevestigen.

- Druk op om een teken te verwijderen.

• Voer het wachtwoord in wanneer Wachtwoord bevestigen wordt weergegeven.

- Het wachtwoord moet vier tot acht tekens lang zijn.

- Als u Vraag wachtwoord alleen aan na het aansluiten van het voedingssnoer selecteert, zal de projector de gebruiker altijd vragen het wachtwoord in te voeren wanneer de voedingskabel wordt aangesloten.

- Als u Altijd om wachtwoord vragen na aanzetten projector selecteert, moet de gebruiker het wachtwoord altijd invoeren wanneer projector wordt ingeschakeld.

Wachtwoord beheerder

Wachtwoord beheerder kan kan zowel in het dialoogvenster Typ wachtwoord beheerder als in het dialoogvenster Wachtwoord typen worden gebruikt.

• Druk op om Wachtwoord beheerder te wijzigen.
• Het standaard beheerderwachtwoord is 1234.

Als u uw beheerderwachtwoord bent vergeten, kunt u het volgende doen om het beheerderwachtwoord op te halen:

• Houd de knop MENU langer dan vier seconden ingedrukt wanneer het dialoogvenster Wachtwoord typen of Typ wachtwoord beheerder momenteel wordt weergegeven.
• Noteer ID ontgrendelen en neem contact op met het Acer-servicecentrum. Zij zullen u een nieuw beheerderwachtwoord geven volgens de instelling van ID ontgrendelen.

Startscherm vergrendelen

• Standaard is het Startscherm vergrendelen Uit. Als Startscherm vergrendelen is ingesteld op Aan, kunnen gebruikers het opstartscherm niet meer wijzigen.
• Selecteer Uit om het opstartscherm te ontgrendelen.

Beheer

ECO-modus	KiesAanom de projectorlamp te dimmen zodat er minder energie wordt verbruikt, de levensduur van de lamp wordt verlengd en de ruis wordt verminderd. KiesUitom terug te keren naar de normale modus.
Grote hoogte	KiesAanom de modus Grote hoogte in te schakelen. Gebruik de ventilators doorlopend op volle snelheid zodat de geschikte koeling voor de projector wordt voorzien.
ModusUitschakelen	Onmiddellijk uit:hiermee kunt u de projector direct uitschakelen zonder de ventilator te laten afkoelen door tweemaal op de aan/uit-knop te drukken.Onmiddellijk hervatten:hiermee kunt u de projector direct herstarten zonder een afkoelperiode van twee minuten.
Automatisch uit De projector wordt automatisch uitgeschakeld wanneer er geen signaal invoer is na de opgegeven tijd (in minuten).
Verlopen uren lamp Toont de verstreken gebruiksduur van de lamp (in uren).
Herinnering lamp Activeer deze functie om 30 uur voor het verwachte einde van de levensduur van de lamp een herinnering weer te geven om de lamp te vervangen.
Reset lampuren	Druk op de knop ▶ en kiesJaom de teller voor de lampuren in te stellen op 0 uren.

Geluid

Volume	Druk op om het volume te verlagen.Druk op om het volume te verhogen.
Dempen	Kies Aan om het volume te dempen.Kies Uit om het volume te herstellen.

3D

3D

Selecteer Aan om de 3D-functies die door de TI DLP 3D-technologie zijn ondersteund, in te schakelen. Selecteer dit item terwijl u een DLP 3D-bril, Een quad buffer (NVIDIA of ATI) grafische kaart en een bestand of dvd in HQFS-formaat gebruikt met de overeenkomende softwarespeler. Kies Uit om de 3D-modus uit te schakelen.

3D sync omkeren als u een wazig of overlappend beeld ziet wanneer u de DLP 3D-bril draagt, zult u mogelijk Aan 3D sync omkeren moeten inschakelen om de beste overeenkomst te krijgen voor de opeenvolging van het linker/rechtsbeeld om een zuiver beeld te verkrijgen. Deze functie is alleen beschikbaar wanneer 3D is ingesteld op Aan.

3D- waarschuwingsbericht

• Kies Aan om het 3D-waarschuwingsbericht weer te geven.
• Kies Uit om het 3D-waarschuwingsbericht uit te schakelen.

Opmerking: Voor een correcte 3D-weergave moeten de instellingen in het 3D toepassingsprogramma van de grafische kaart correct zijn opgegeven.

Opmerking: Sommige softwarespelers, zoals de stereoscopische speler en de DDD TriDef-mediaspeler, kunnen bestanden in 3D-formaat ondersteunen. U kunt deze drie spelers downloaden vanaf de onderstaande pagina's:

• NVIDIA stereoscopische 3D-videospeler: www.nvidia.com/object/3D_Drivers_Downloads.html
• Stereoscopische speler (demo): www.3dtv.at/Downloads/Index_en.aspx
• DDD TriDef-mediaspeler (demo): www.tridef.com/download/latest.html

Opmerking: Eris een herinneringsvenster als 3D nog steeds is ingeschakeld wanneer de projector wordt ingeschakeld. Pas de instelling aan op basis van uw doel.

Opmerking: 3D-weergave is nu ingeschakeld.
1. Zorg dat u beschikt over de juiste 3D-signalen en bril.
2. Denk eraan 3D uit te schakelen als u geen 3D-beelden wilt zien
3. Als de 3D-weergave niet juist is, schakel dan 3D-synchronisatie omkeren in.
4. De opties van de weergavemodus worden uitgeschakeld in de 3D-modus.

Taal

Taal

Kies de taal voor uw OSD-menu. Gebruik de toets of om de taal van uw voorkeur te selecteren.

Druk op om de selectie te bevestigen.

3D-projectie

De Acer-projector die u hebt aangeschaft, heeft de DLP 3D-technologie geïntegreerd.

Belangrijk: wanneer u de 3D-technologie inschakelt, wordt een bericht weergegeven met de melding dat 3D is ingeschakeld. Als u geen 3D-inhoud wilt weergeven, moet u deze optie uitschakelen, anders wordt het beeld mogelijk niet geprojecteerd op volle helderheid.

Opmerking: 3D-weergave is nu ingeschakeld.
1. Zorg dat u beschikt over de juiste 3D-signalen en bril.
2. Denk eraan 3D uit te schakelen als u geen 3D-beelden wilt zien.
3. Als de 3D-weergave niet juist is, schakel dan 3D-synchronisatie omkeren in.
4. De opties van de weergavemodus worden uitgeschakeld in de 3D-modus.

DLP 3D-technologie gebruiken

Voordat u kunt genieten van de voordelen van de DLP 3D-technologie, hebt u het volgende nodig.

1 Controleer of uw grafische kaart 3D-weergave ondersteunt.

Opmerking: Raadpleeg de documentatie van uw grafische kaart.

2 Download en installeer de nieuwste stuurprogramma's voor uw grafische kaart.

Opmerking: Raadpleeg de website van de verkoper van uw grafische kaart voor de recentste versie van het stuurprogramma.

3 U moet ook een geschikte 3D-speler downloaden zoals deze beschikbaar is van www.3dtv.at.

Opmerking: U moet extra software aanschaffen.

4 Zorg dat u de juiste DLP-compatibele 3D-bril hebt.

Instellen in een 3D-omgeving

Zodra u de stuurprogramma's hebt geïnstalleerd, moet u de omgeving instellen.

1 Stel de vernieuwingsfrequentie op uw grafische kaart in op 120 Hz.
2 Druk op de menuknop op de afstandsbediening van de projector om het OSD te openen.

3 S t e l 3 D i n o p Aan.

4 Druk anders op op de afstandsbediening van uw projector om Acer e3D Management te openen. Selecteer Aan in de 3D-opties.

5 Als u merkt dat 3D-inhoud niet goed wordt weergegeven, kunt u proberen 3D sync omkeren te selecteren via het OSD van de projector of via Acer e3D Management.

Belangrijk: Als u een NVIDIA grafische kaart hebt en de stuurprogramma's van de NVIDIA 3D Vision zijn geïnstalleerd, zult u mogelijk de stereoscopische functie moeten uitschakelen om de DLP 3D-technologie te gebruiken.

De stereoscopische speler gebruiken

U hebt een stereoscopische speler nodig om 3D-inhoud weer te geven. De onderstaande instructies leggen uit hoe u 3D-inhoud kunt weergeven met de stereoscopische speler die beschikbaar is op www.3dtv.at. Andere spelers hebben mogelijk beschikbare procedures.

1 Open de stereoscopische speler en stel de weergavemethode in via het menu Beeld > Weergavemoehode > Bladeren door softwarepagina's.

2 Open de 3D-inhoud in de speler.

Opmerking: U moet inhoud kunnen weergeven met een resolutie op volledige schermgrootte om 3D-effecten te verkrijgen.

3D-bril gebruiken (optioneel)

De DLP 3D-bril heeft energie nodig. Om de levensduur van de batterij te verlengen, wordt de bril na enkele minuten inactiviteit uitgeschakeld. Voordat u 3D-inhoud kunt weergeven, moet u ervoor zorgen dat de bril is ingeschakeld. In veel gevallen is er op een van de armen van het montuur een voedingsschakelaar die u kunt indrukken en een LED die aangeeft of de bril al dan niet is ingeschakeld.

Opmerking: Raadpleeg de documentatie die bij uw bril is geleverd voor instructies over het inschakelen en het opladen van de batterij.

3D dvd-inhoud bekijken

Als u een dvd-speler hebt die 3D-weergave ondersteunt, kunt u 3D dvd-inhoud bekijken met uw projector met Acer 3D-ondersteuning Sluit uw dvd-speler aan op de projector met een van de beschikbare invoerformaten.

1 Druk op de afstandsbediening op de knop MENU van de projector om het OSD te openen.

2 S t e l 3 D i n o p Aan.

3 Druk anders op op de afstandsbediening van uw projector om Acer e3D Management te openen. Selecteer Aan in de 3D-opties.

4 Als u merkt dat 3D-inhoud niet goed wordt weergegeven, kunt u proberen 3D sync omkeren te selecteren via het OSD van de projector of via Acer e3D Management.

Bijlagen

Problemen oplossen

Raadpleeg de volgende gids voor probleemoplossingen als u problemen ondervindt met uw Acer-projector. Neem contact op met uw lokale verdeler of met een onderhoudsdienst als het probleem zich blijft voordoen.

Beeldproblemen en -oplossingen

# Probleem Oplossing
1 Er verschijnt geen beeld op het scherm	Zorg dat de projector goed is aangesloten zoals beschreven in "Aan de slag" op pagina 8.Controler of er geen aansluitpinnen gebogen of gebroken zijn.Controler of de projectorlamp veilig is geinstalleerd. Raadpleeg "De lamp vervangen" op pagina 44.
2 Gedeeltelijk, schuivend of onjuist weergegeven beeld [voor pc (Windows 95/98/2000/XP)]	Druk op RESYNC op de afstandsbediening.Voor een onjuist weergegeven beeld:Open Deze computer > Configuratiescherm en dubbelklik vervolgens op het pictogram Display.Selecteer het tabblad Instelling.Controler of de instelling voor de beeldschermresolutie lager is dan of gelijk is aan UXGA (1600 x 1200).Als het probleem zich blijft voordoen moet u het beeldscherm dat u gebruikt vervangen en de onderstaande stappen volgen:Controleer of de resolutie lager is dan of gelijk aan UXGA (1600 x 1200).Klik op de knop Wijzigen op het tabblad Beeldscherm.Klik op Alle apparaten weergeven. Selecteer vervolgens Standaardbeeldschermtypen onder het vak SP. Selecteer de resolutiemodus die u nodig hebt onder het vak Modellen.Controler of de instelling voor de beeldschermresolutie lager is dan of gelijk is aan UXGA (1600 x 1200).
3 Het scherm van de notebook geeft uw presentatie niet weer	Als u een notebook met Microsoft Windows gebruikt: Sommige notebooks kunnen uw eigen scherm deactiveren wanneer een tweede weergaveapparaat in gebruik is. Elk scherm wordt op een andere manier opnieuw geactiveerd. Raadpleeg de gebruiksaanwijzing van uw computer voor details.Als u een notebook met Apple Mac OS gebruikt: Open Beeldschermen in Systeemvoorkeuren en stel Synchrone weergave in op Aan.
4 Beeld is instabiel of flikkert	Gebruik Tracking om dit te corrigeren. Raadpleeg "Beeld" op pagina 24 voor meer informatie.Wijzig de kleurdiepte-instellingen voor het beeldscherm op uw computer.
5 Het beeld vertoont een verticale flikkerende balk	Gebruik Frequentie om een aanpassing uit te voeren.Raadpleeg "Beeld" op pagina 24 voor meer informatie.Controler de weergavemodus van uw grafische kaart en configureer deze opnieuw om de kaart compatibel te maken met de projector.
6 Beeld is niet scherpgesteld	Stel de scherpstelring op de projectorlens bij.Controler of het projectiescherm binnen de vereiste afstand van de projector staat. Raadpleeg "De beeldgrootte en afstand optimaliseren" op pagina 12 voor meer informatie.
7 Het beeld is uitgerekt wanneer een dvd-titel met breedbeeld wordt weergegeven	Wanneer u een dvd afspeelt die is gecodeerd met een anamorfe of 16:9 beeldverhouding, zult u mogelijk de volgende instellingen moeten aanpassen:Als u een DVD-titel in 4:3-formaat afspeelt, moet u het formaat in het OSD van de projector wijzigen naar 4:3.Als het beeld nog steeds uitgerekt is, moet u ook de beeldverhouding aanpassen. Stel het beeldschermformaat in op de beeldverhouding 16:9 (breedbeeld) op uw dvd-speler.
8 Het beeld is te klein of te groot	Pas de zoomring op de voorkant van de projector aan.Plaats de projector dichter bij of verder van het scherm.Druk op MENU op de afstandsbediening. Ga naar Beeld > Beeldverhouding en probeer verschillende instellingen of druk op Aspect Ratio op de afstandsbediening om de aanpassing rechtstreeks uit te voeren.
9 Het beeld heeft schuine zijden	Verplaats de projector indien mogelijk zodat het beeld gecentreerd is op het scherm.Druk op de knop Trap.correctie △ /□ op de afstandsbediening tot de zijkanten verticaal zijn.
10 Het beeld is omgedraaid	Selecteer Beeld > Projectie in het OSD en pas de richting van de projectie aan.

Problemen met de projector

# Omstandigheid Oplossing
1 De	projector reageert op geen enkele besturing	Schakel, indien mogelijk, de projector uit en trek vervolgens de voedingskabel uit. Wacht 30 seconden voordat u de voeding opnieuw aansluit.

2 Lamp is doorgebrand of maakt een knallend geluid

• Als de lamp het einde van zijn nuttige levensduur bereikt, zal hij doorbranden of een luid knallend geluid maken. Als dat gebeurt, zal de projector niet opnieuw inschakelen tot de lampmodule is vervangen. Raadpleeg "De lamp vervangen" op pagina 44 om de lamp te vervangen.

OSD-berichten

# Omstandigheid Bericht
1 Bericht Ventilator defect - de systeemventilator werkt niet.
	Projector oververhit - de projector heeft de aanbevolen bedrijfstemperatuur overschreden en moet afkoelen voordat u het apparaat kunt gebruiken.
	Vervang de lamp - de lamp zal binnenkort zijn maximale levensduur bereiken. Bereid u voor om de lamp binnenkort te vervangen.

LED en alarmdefinities

LED-indicators

Indicator Voedings-LED	Temp-LED Lamp-LED
	Blauw Blauw Rood
Voedingsgebeurtenissen
Stand-by V -- --
Normale inschakelmodus	Knippert gedurende 30 seconden nadat de voeding is ingeschakeld en wordt daarna stabiel blauw	-- --
Downloadmodus V Knipperend Knipperend
Normale uitschakelmodus	V	S gedurende 1 seconde	Stabiel aan gedurende 1 seconde
Inschakelmodus met koeling	Knipperend gedurende 15 seconden, daarna stabiel blauw	Na 15 seconden, daarna stabiel aan gedurende 45 seconden	Na 15 seconden, daarna stabiel aan gedurende 45 seconden
Lampgebeurtenissen
Lamp inschakelen mislukt	V -- Knipperend
Einde levensduur lamp	V	--	V
Thermische gebeurtenissen
Temperatuurfout V Knipperend --
Ve	n	t	I
Fout kleurenwiel of DMD	V Knipperend Knipperend

a

De stoffilter vervangen en reinigen

1 Schakel de projector uit en koppel vervolgens de voedingskabel los.
2 Trek de stoffilter uit (afbeelding 1)
3 Reinig of vervang de stoffilter.
4 Om de stoffilter terug te plaatsen, keert u de vorige stappen om.

Reinig de stoffilter telkens na 1000 gebruiksuren. Als de filter niet regelmatig wordt gereinigd, kan deze verstopt raken met stof en hierdoor een goede ventilatie verhinderen. Dit kan oververhitting en schade aan de projector veroorzaken. (Normaal is het aanbevolen dit elke 1000 uren te doen, maar de periode zal verschillen afhankelijk van de eigenlijke omgeving.)

Volg deze stappen voor de reinigingsprocedure:

1 Om de stoffilter te reinigen, kunt u een kleine stofzuiger gebruiken die speciaal voor computers en andere kantoorapparaten is ontworpen. U kunt de filter ook reinigen met water. (afbeelding 2)
2 Als het stof moeilijk te verwijderen is of als de filter gebroken is, moet u contact opnemen met uw lokale leverancier of een onderhoudscentrum om een nieuwe filter te krijgen.

Stofffilter
(afbeelding 2)

De lamp vervangen

De projector zal de levensduur van de lamp detecteren. Er wordt een waarschuwingsbericht weergegeven: Nuttige levensduur lamp bij volledig vermogen nadert zijn einde. Vervangen aanbevolen. Wanneer u dit bericht ziet, moet u de lamp zo snel mogelijk vervangen. Zorg ervoor dat de projector minstens 45 minuten is afgekoeld voordat u de lamp vervangt.

Waarschuwing! Probeer de lamp niet zelf. Neem contact op met bevoegd onderhoudspersoneel voor vervanging. Waarschuwing! Het lampcompartiment is warm. Laat de projector afkoelen voordat u de lamp vervangt.

1 Druk op de Voedingsknop om de projector uit te schakelen.
2 Laat de projector minstens 45 min afkoelen.
3 Koppel de de voedingskabel los.
4 Gebruik een schroevendraaier om de schroeven aan beide zijden van het deksel los te maken (afbeelding 1).
5 Duw het deksel omhoog en neem het af.
6 Verwijder de twee schroeven die de lampmodule vasthouden (afbeelding 2) en trek de lampstaaf omhoog (afbeelding 3).
7 Trek de lampmodule uit (afbeelding 4).

Keer de vorige stappen om om de lampmodule te vervangen.

Waarschuwing! Om het risico op lichamelijke letsels te voorkomen, mag u de lampmodule niet laten vallen of de gloeipeer van de lamp niet aanraken. De gloeipeer kan uiteenspatten en letsels veroorzaken wanneer u deze laat vallen.

Installatie plafondmontage

Raadpleeg de onderstaande stappen als u de projector wilt installeren met plafondmontage.

1 Boor vier gaten in een stevig, structureel gezond deel van het plafond en maak de montagevoet vast.

Opmerking: de schroeven zijn niet bijgeleverd. Schaf de geschikte schroeven aan voor uw type plafond.

2 Maak de plafondstaaf vast met het geschikte type viercilinderschroeven.

3 Gebruik het geschikte aantal schroeven voor het projectorformaat om deze aan de plafondmontagehaak te bevestigen.

Kleinere sluitring

Grote sluitring

Projectorhaak

Ondersteunt de projector en maakt aanpassingen mogelijk

Opmerking: Wij raden u aan een redelijke ruimte te behouden tussen de haak en de projector zodat een goede warmtespreiding mogelijk is. Gebruik twee sluitringen voor extra steun als u denkt dat dit nodig is.

4 Bevestig de plafondhaak aan de plafondstaaf.

5 Pas de hoek en plaatsing aan zoals nodig.

Opmerking: Het geschikte type voor de schroef en sluitring voor elk model, wordt in de onderstaande tabel weergegeven. Het schroevenpakket bevat schroeven met een diameter van 3 mm.

Modellen Schroef	type B Type sluitring
	Diameter (mm) Lengte (mm) Groot Klein
X1120H/X1220H/X1320WH/P1120/P1220/P1320W	4	8	V	V

SCHROEFSPEC. M4 x 8 mm

Specifications

De hieronder weergegeven specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg de gepubliceerde marketingspecificaties van Acer voor de definitieve specificaties.

Projectiesysteem	DLP®
Resolutie X1120H/P1120: Native SVGA (800 x 600), maximum:UXGA (1,600 x 1,200), 1080p (1920 x 1080)X1220H/P1220: Origineel: XGA (1024 X 768), maximum:UXGA (1,600 x 1,200), 1080p (1920 x 1080)X1320WH/P1320W: Origineel: WXGA (1280 x 800),Maximum: UXGA (1,600 x 1,200), 1080p (1920 x 1080)
Computercompatibiliteit IBM-pc en compatibel, Apple Macintosh, iMac en VESA-standaarden: SXGA, XGA, VGA, SVGA, SXGA+, WXGA,WXGA+, WSXGA+
Videocompatibiliteit NTSC, PAL, SECAMComponent 720p 1080i 1080p
Beeldverhouding X1120H/X1220H/P1120/P1220: Native 4:3X1320WH/P1320W: Native 16:10
Weergeefbare kleuren 16,7 miljoen kleuren
Projectielens X1120H/X1220H/P1120/P1220: F/ 1,97 - 2,17, 1,1Xhandmatige zoomlensX1320WH/P1320W: F/ 1,47 - 1,83, 1,2X handmatigezoomlens
Projectieschermgrootte (diagonaal) X1120H/X1220H/P1120/P1220: 27" - 250"X1320WH/P1320W: 30" - 315"
Projectiebereik X1120H/X1220H/P1120/P1220: 1,2 m - 10 mX1320WH/P1320W: 1,2 m - 10 m
Spreidingsverhouding X1120H/X1220H/P1120/P1220: 1,97 - 2,17X1320WH/P1320W: 1,47 - 1,83
Horizontale scansnelheid 30k - 100 kHz
Verticalescanvernieuwingsfrequentie	50 - 120 Hz
Lamptype 180 watt, door gebruiker vervangbaar
Trapeziumcorrectie ± 40 graden
Audio	Interne luidspreker met 2 W uitgang
Gewicht	2,3 kg (5,0 pond)
Afmetingen (B x D x H)	289,3 x 234,5 x 92,3 mm
Digitale zoom	2X
Voeding	AC-ingang 100-240V automatisch schakelende voeding
Stroomverbruik	245 W (max.)
Bedrijfstemperatuur 5°C tot 35°C / 41°F tot 95°F

I/O-aansluitingen • Voedingsaansluiting

• VGA-ingang x2
• Mini-B-USB
• RS-232
• Composiet video
• S-Video
• VGA-uitgang
  • 3,5 mm audio-ingang
  • 3,5 mm audio-uitgang
  • HDMI

Standaardinhoud verpakking • Voedingskabel

• VGA-kabel
• Afstandsbediening
• Batterijen (voor afstandsbediening)
  • Cd met gebruikershandleiding
• Snelstartgids
• Draagtas (optioneel)
• Schroevenpakket
• Stoffilter (optioneel)

*Het ontwerp en de specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

Compatibiliteitsmodi

A. VGA analog

1 VGA analoog - pc-signaal

Modi Resolutie V. frequentie [Hz] H. frequentie [kHz]
VGA 640 x 480	60 31,47
	640 x 480 72 37,86
	640 x 480 75 37,50
	640 x 480 85 43,27
	640 x 480 119,51 61,60
SVGA 800 x 600	56 35,20
	800 x 600 60 37,88
	800 x 600 72 48,08
	800 x 600 75 46,88
	800 x 600 85 53,67
	800 x 600 119,85 77,20
XGA 1024 x 768	60 48,36
	1024 x 768 70 56,48
	1024 x 768 75 60,02
	1024 x 768 85 68,67
	1024 x 768 119,804 98,80
SXGA 1152 x 864	70 63,80
	1152 x 864 75 67,50
	1152 x 864 85 77,10
	1280 x 1024	60 63,98
	1280 x 1024	72 77,90
	1280 x 1024	75 79,98
	1280 x 1024	85 91,15
QuadVGA	1280 x 960	60	60,00
	1280 x 960 75 75,00
SXGA+	1400 x 1050	60	65,32
	1400 x 1050	75 82,00
UXGA	1600 x 1200	60	75,00
PowerBook G4	640 x 480 60 31,50
	640 x 480	66,6 (67)	35,00
	800 x 600 60 37,88
	1024 x 768 60 48,36
	1152 x 870 75 68,68
	1280 x 960 75 75,20
i Mac DV(G3)	1024 x 768 75 60,30

2 VGA analoog - uitgebreide breedbeeldtiming

Modi Resolutie V. frequentie [Hz] H. frequentie [kHz]
WXGA 1280 x 768 60 47,78
	1280 x 768 75 60,29
	1280 x 768 85 68,63
	1280 x 720 60 44,80
	1280 x 720 75 56,00
	1280 x 720 85 64,00
	1280 x 800 60 49,60
	1280 x 800 75 62,00
	1440 x 900 60 55,90
	1680 x 1050 60 65,30
	1366 x 768 60 47,71
	1920 x 1080-RB 60 66,60
	1024 x 600 60 37,30

3 VGA analoog - component-signaal

Modi Resolutie V. frequentie [Hz] H. frequentie [kHz]
480i 720 x 480	59,94 (29,97) 27,00
480p 720 x 480	59,94 31,47
576i	720 x 576	50 (25)	27,00
576p	720 x 576	50	31,25
720p	1280 x 720	60	45,00
720p	1280 x 720	50	37,50
1080i	1920 x 1080	60 (30)	33,75
1080i	1920 x 1080	50 (25)	33,75
1080p	1920 x 1080	60	67,50
1080p	1920 x 1080	50	56,26
Horizontale scansnelheid:		30k-100 kHz
Verticale scansnelheid:		50-120 Hz

B. HDMI digitaal

1 HDMI - pc-signaal

Modi Resolutie V. frequentie [Hz] H. frequentie [kHz]
VGA	640 x 480	60	31,47
	640 x 480	72 37,86
	640 x 480	75 37,50
	640 x 480	85 43,27
	640 x 480	119,51	61,60
SVGA	800 x 600	56	35,20
	800 x 600	60 37,88

	800 x 600 72 48,08
	800 x 600 75 46,88
	800 x 600 85 53,67
	800 x 600 119,85 77,20
XGA 1024 x 768 60 48,36
	1024 x 768 70 56,48
	1024 x 768 75 60,02
	1024 x 768 85 68,67
	1024 x 768 119,804 98,80
SXGA 1152 x 864 70 63,80
	1152 x 864 75 67,50
	1152 x 864 85 77,10
	1280 x 1024 60 63,98
	1280 x 1024 72 77,90
	1280 x 1024 75 79,98
	1280 x 1024 85 91,15
QuadVGA 1280 x 960 60 60,00
	1280 x 960 75 75,00
	1280 x 960 85 86,00
SXGA+ 1400 x 1050 50 54,00
	1400 x 1050 60 65,32
	1400 x 1050 75 82,00
UXGA 1600 x 1200 60 75,00

2 HDMI - uitgebreide breedbeeldtiming

Modi	Resolutie	V. frequentie [Hz]	H. frequentie [kHz]
WXGA	1280 x 768	60	47,78
	1280 x 768 75 60,29
	1280 x 768 85 68,63
	1280 x 720 60 44,80
	1280 x 720 75 56,00
	1280 x 720 85 64,00
	1280 x 800 60 49,60
	1280 x 800 75 62,00
	1440 x 900 60 55,90
	1680 x 1050 60 65,30
	1366 x 768 60 47,71
	1920 x 1080-RB	60 66,60
	1024 x 600 60 37,30

3 HDMI - videosignaal

Modi Resolutie V. frequentie [Hz] H. frequentie [kHz]
480i 720 x 480	59,94 (29,97) 27,00
480p 720 x 480	59,94 31,47
576i 720 x 576	50 (25) 27,00
576p 720 x 576	50 31,25
720p 1280 x 720	60 45,00
720p 1280 x 720	50 37,50
1080i	1920 x 1080	60 (30)	33,75
1080i	1920 x 1080	50 (25)	33,75
1080p	1920 x 1080	60	67,50
1080p	1920 x 1080	50	56,26
Horizontale scansnelheid:		30k-100 kHz
Verticale scansnelheid:		50-120 Hz

Voorschriften en veiligheidsrichtlijnen

FCC-verklaring

Dit apparaat werd getest en voldoet aan de beperkingen voor een digitaal apparaat van Klasse B, in overeenstemming met Deel 15 van de FCC-voorschriften. Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert, gebruikt en straalt radiofrequentie-energie uit die, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storingen kan veroorzaken aan radiocommunicaties.

Er is echter geen garantie dat er geen storing zal optreden in een particuliere installatie. Als dit apparaat toch schadelijke storingen veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat in en uit te schakelen, moet de gebruiker deze storing proberen te corrigeren door een of meer van de volgende maatregelen te nemen:

• Wijzig de richting van de ontvangstantenne of verplaats de antenne.
  • Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit het apparaat aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp.

Opmerking: Afgeschermde kabels

Alle aansluitingen op andere computerapparaten moeten gebeuren met afgeschermde kabels zodat de FCC-voorschriften steeds worden nageleefd.

Opmerking: Randapparaten

Alleen randapparaten (invoer-/uitvoerapparaten, terminals, printers, enz.) die het certificaat dragen voor naleving van de beperkingen voor Klasse B-apparaten, mogen op dit apparaat worden aangesloten. Het gebruik met niet-gecertificeerde randapparatuur kan mogelijk storingen in radio- en tv-ontvangst veroorzaken.

Let op

Wijzigingen of aanpassingen die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker, die wordt verleend door de Federale Communicatiecommissie, om dit apparaat te gebruiken, nietig verklaren.

Gebruiksvoorwaarden

Dit apparaat voldoet aan Deel 15 van de FCC-voorschriften. Het gebruik is onderhevig aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet elke ontvangen storing aanvaarden, met inbegrip van storingen die een ongewenste werking kunnen veroorzaken.

Opmerking: Canadese gebruikers

Verklaring van conformiteit voor EU-landen

Acer verklaart hierbij dat deze projectorserie voldoet aan de essentiële vereisten en andere relevante voorwaarden van de Richtlijn 1999/5/EC.

Conform de Russische regelgevende certificering

ME61

Regelgevende voorschriften radio-apparatuur

Opmerking: De onderstaande regelgevende informatie is alleen voor modellen met draadloos LAN en/of Bluetooth.

Algemeen

Dit product voldoet aan de radiofrequentie- en veiligheidsnormen van elk land of elke regio waar het werd goedgekeurd voor draadloos gebruik. Afhankelijk van de configuratie kan dit product al dan niet draadloze radio-apparatuur bevatten (zoals draadloos LAN en/of Bluetooth-modules).

Canada — Licentievrijstelling radiocommunicatie-apparatuur met laag vermogen (RSS-210)

a Algemene informatie

Het gebruik is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken en
2. Dit apparaat moet elke storing aanvaarden, met inbegrip van storing die ongewenste werking van het apparaat kan veroorzaken.

b Werking in 2,4 GHz-band

Om radiostoring van de gelicentieerde service te voorkomen, is dit apparaat bedoeld om binnenshuis te worden gebruikt. Als het buitenshuis wordt geïnstalleerd, is het apparaat onderworpen aan licenties.

Lijst van landen waar dit van toepassing is

Dit apparaat moet worden gebruikt in strikte naleving van de voorschriften en beperken van het land waar het wordt gebruikt. Neem contact op met de lokale instanties van het land waarin het product wordt gebruikt voor meer informatie. Bezoek

http://ec.europa.eu/enterprise/rtte/implem.htm voor de recentste landenlijst.

CE
