Producttype	Videoprojector
Merk	Acer
Model	PW730
Resolutie	XGA (1024 x 768)
Helderheid	3000 ANSI lumen
Contrastverhouding	20.000:1
Lamp levensduur (normaal)	5000 uur
Lamp levensduur (eco)	10.000 uur
Projectieverhouding	1.96 - 2.15
Schermgrootte	30 - 300 inch
Stroomverbruik	240 W (normaal), 195 W (eco)
Voeding	100 - 240 V, 50 - 60 Hz
Gewicht	2,5 kg
Afmetingen (B x D x H)	322 x 213 x 111 mm
Connectiviteit	HDMI, VGA, USB, audio-uitgang
Luidspreker	3 W mono
Beeldcorrectie	Verticale keystone (±40°)
Koeling	Ventilator
Onderhoud	Lamp vervangen, filter reinigen
Veiligheid	Kensington-slot, uitschakeling bij oververhitting
Reparatie en onderdelen	Lamp, filter, voedingseenheid verkrijgbaar
Inhoud doos	Projector, netkabel, VGA-kabel, afstandsbediening, handleiding

Veelgestelde vragen - PW730 ACER

Hoe plaats ik de projector het beste?

Plaats de projector op een stabiel, vlak oppervlak of monteer hem aan het plafond. Zorg voor voldoende ventilatie rondom en vermijd direct zonlicht op de lens. De optimale projectieafstand hangt af van de gewenste schermgrootte; raadpleeg de projectieverhouding in de specificaties.

Hoe reinig ik de lens en de filter?

Gebruik een zachte, droge microvezeldoek voor de lens. Bij hardnekkig vuur kunt u een speciale lensreiniger gebruiken. De luchtfilter moet om de 500 bedrijfsuren worden gereinigd met een stofzuiger of door deze uit te kloppen. Vervang de filter als deze beschadigd is.

Wat moet ik doen als de projector oververhit raakt?

Schakel de projector onmiddellijk uit en laat hem afkoelen. Controleer of de luchtinlaat en -uitlaat niet geblokkeerd zijn en of de ventilator nog werkt. Reinig de filter indien nodig. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

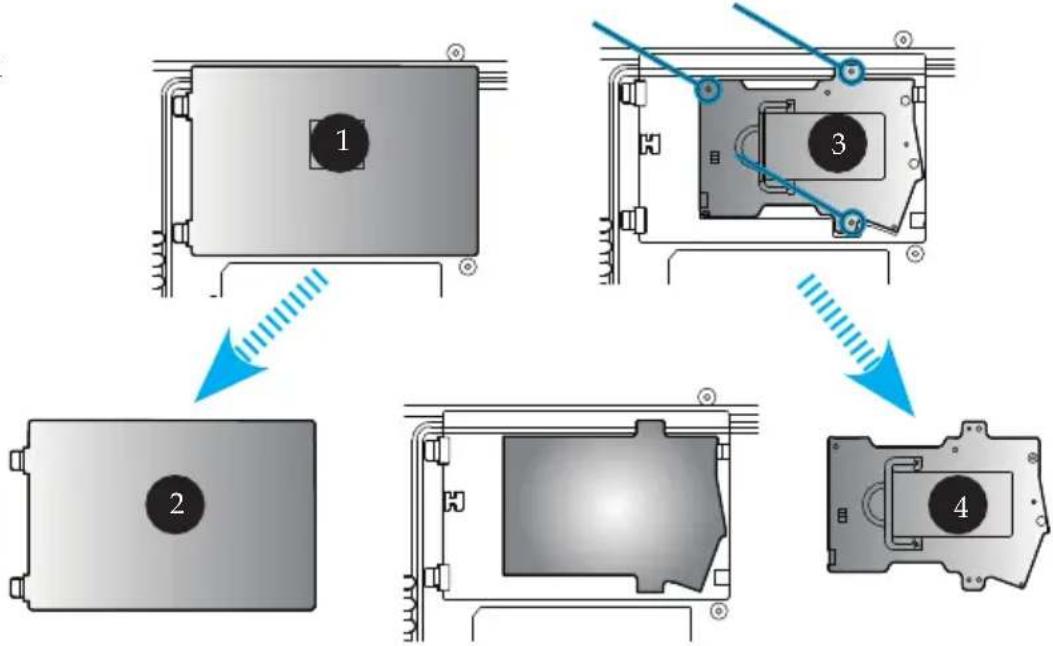

Hoe vervang ik de lamp?

Schakel de projector uit en trek de stekker uit het stopcontact. Laat de lamp minimaal 45 minuten afkoelen. Open het lampdeksel en verwijder de oude lamp. Plaats de nieuwe lamp en sluit het deksel. Reset de lampteller in het menu (Instellingen > Lampteller resetten).

Waarom geeft de projector geen beeld?

Controleer of de projector is ingeschakeld en of de juiste ingangsbron is geselecteerd (druk op 'Source' op de afstandsbediening). Zorg ervoor dat de kabels goed zijn aangesloten. Als er een lampwaarschuwing knippert, is de lamp mogelijk defect of aan vervanging toe.

Kan ik de projector via Bluetooth verbinden?

De Acer PW730 heeft geen ingebouwde Bluetooth. U kunt een externe Bluetooth-adapter via USB aansluiten, maar dit wordt niet officieel ondersteund. Gebruik liever de HDMI- of VGA-aansluiting voor audiovisuele signalen.

Hoe stel ik de keystone-correctie in?

Ga naar het menu 'Beeld' en selecteer 'Keystone'. Gebruik de pijltjestoetsen om de verticale vertekening aan te passen tot het beeld rechthoekig is. U kunt ook de automatische keystone inschakelen als de projector deze functie ondersteunt.

Wat is de levensduur van de lamp?

De lamp gaat bij normaal gebruik tot 5000 uur mee. Schakel de eco-modus in om de levensduur te verlengen tot 10.000 uur. Vervang de lamp tijdig om schade aan de projector te voorkomen.

Hoe sluit ik een geluidssysteem aan?

Sluit een externe luidspreker of versterker aan via de audio-uitgang (3,5 mm jack) op de projector. U kunt ook audio via HDMI meezenden als uw bron dit ondersteunt.

Waar vind ik de handleiding in andere talen?

Op notice-facile.com kunt u de handleiding downloaden en via de optie 'Vertaling ontvangen' een specifieke taalversie aanvragen. Vul uw e-mailadres en gewenste taal in, en u ontvangt de vertaling.

GEBRUIKSAANWIJZING PW730 ACER

Gebruikershandleiding voor

Acer-projector PW730 -serie

Instructies met betrekking tot afvalverwijdering

Gooi dit elektronische apparaat niet bij het huishoudelijke vuil wanneer u het niet langer gebruikt. Recycle het product om de pollutie te minimaliseren en de maximale bescherming van het wereldmilieu te garanderen.

Voor elektronische producten die een LCD/CRT-monitor of beeldscherm bevatten of een extra hoge druk zinklamp hebben:high pressure mercury lamp:

De lamp(en) in dit product bevat(ten) kwik en moeten worden gerecycled of verwijderd volgens de lokale, regionale of nationale wetten. Neem contact op met de Electronic Industries Alliance op www.eiae.org voor meer informatie. Raadpleeg www.lamprecycle.org voor specifieke informatie over afvalverwijdering van lampen.

Inhoudsopgave

Inhoudsopgave 1

Gebruiksrichtlijnen 2

Voorzorgsmaatregelen 2

Inleiding 4

Producteigenschappen ....4

Overzicht pakket ....5

Productoverzicht 6

Hoofdeenheid....6

Bedieningspaneel 7

Aansluitingspoorten 8

Afstandsbediening met laseraanwijzer 9

Installatie 10

De projector aansluiten....10

De projector in-/uitschakelen 11

De projector inschakelen 11

De projector uitschakelen 12

Waarschuwingsindicator 12

Het geprojecteerde beeld aanpassen....13

De hoogte van het projectorbeeld aanpassen 13

De zoomfactor/beeldscherpte van de projector aanpassen 14

De grootte van het projectiebeeld aanpassen 14

Besturingselementen.... 15

Bedieningspaneel & afstandsbediening 15

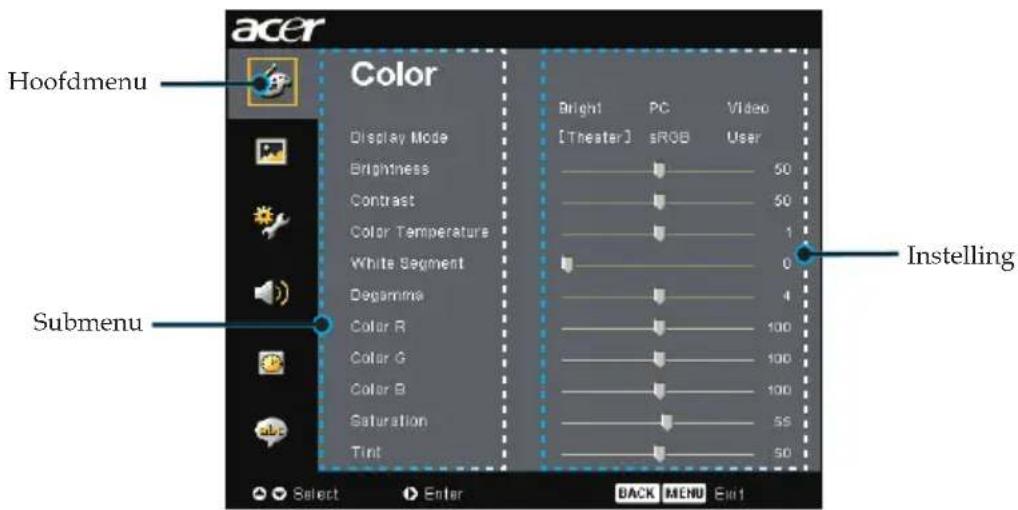

OSD-menu's 19

Werking 19

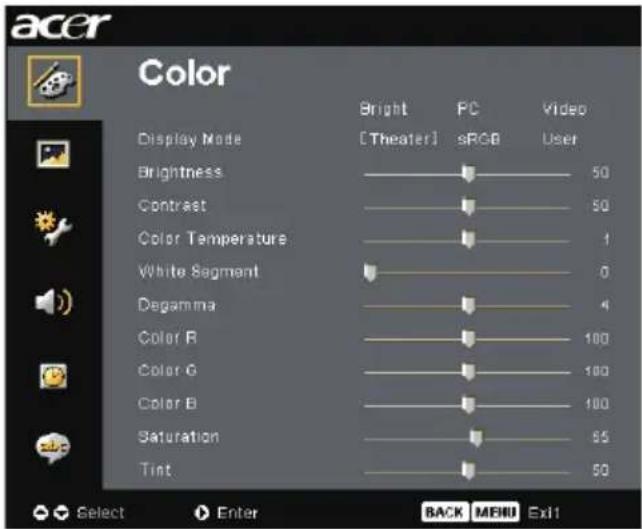

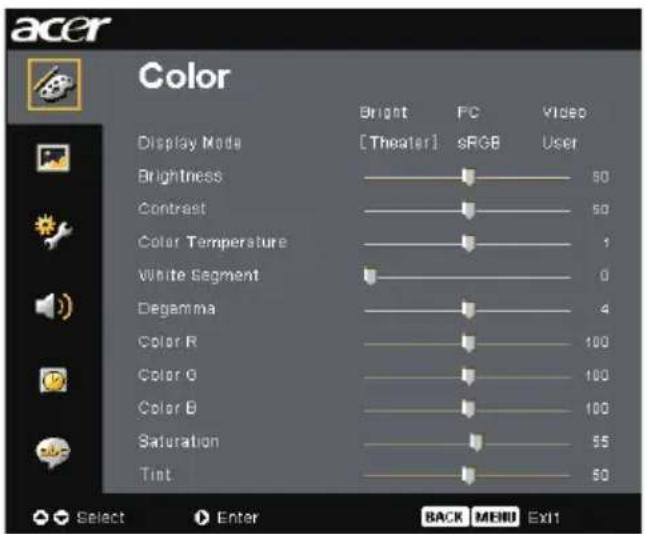

Color (Kleur) (Computer-/ Videomodus) 20

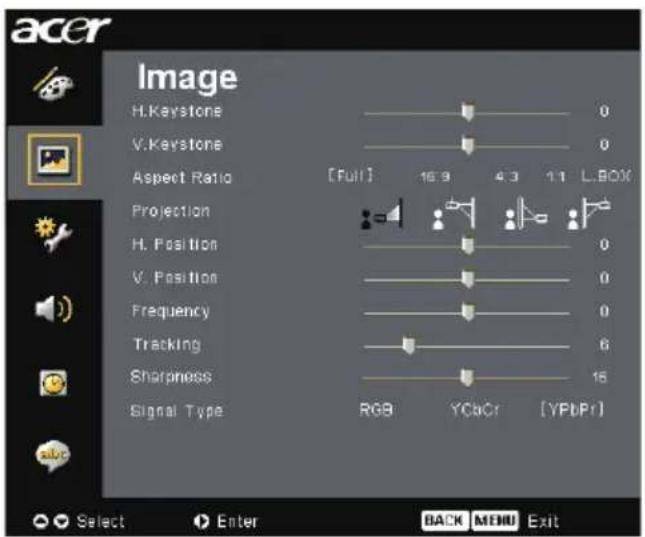

Image (Beeld) (Computer-/ Videomodus) 22

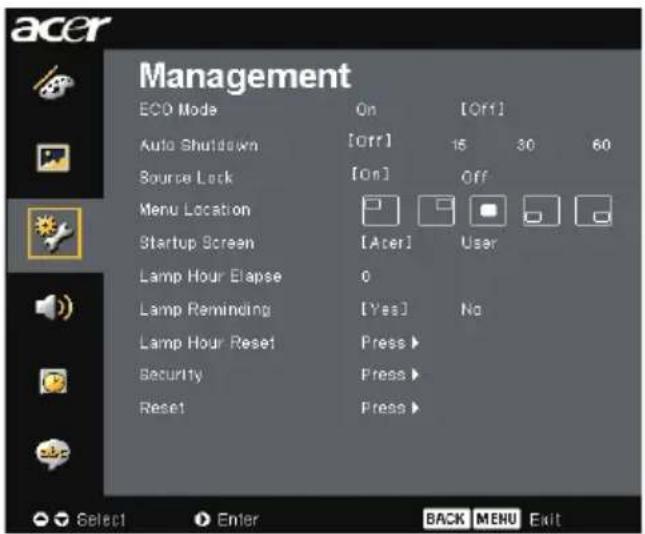

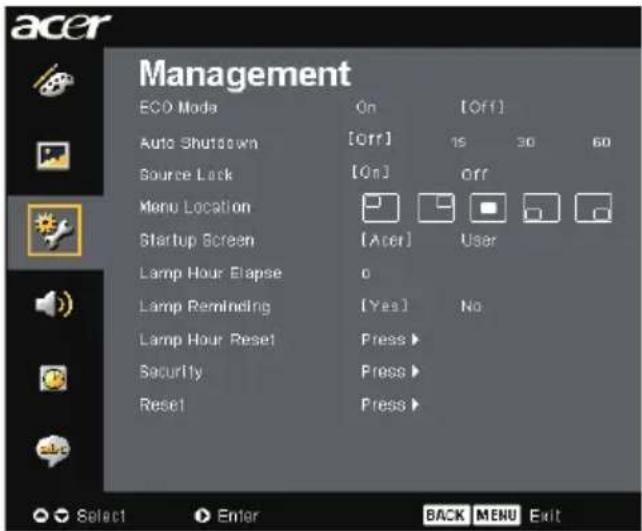

Management (Beheer)(Computer- / Videomodus) 24

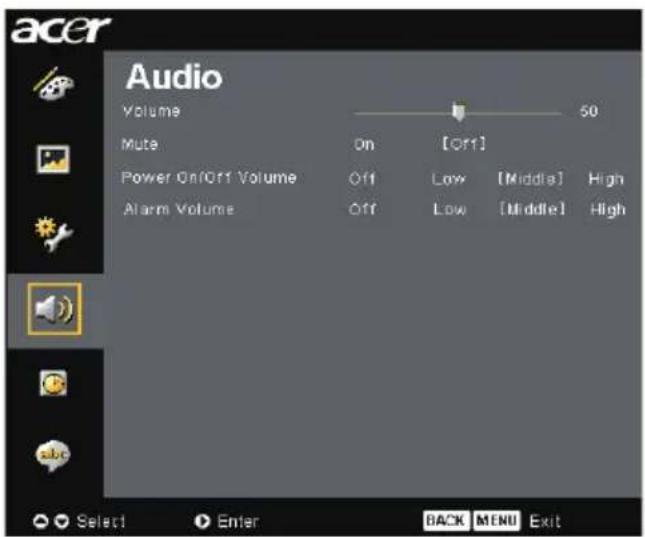

Audio (Computer- / Videomodus) 30

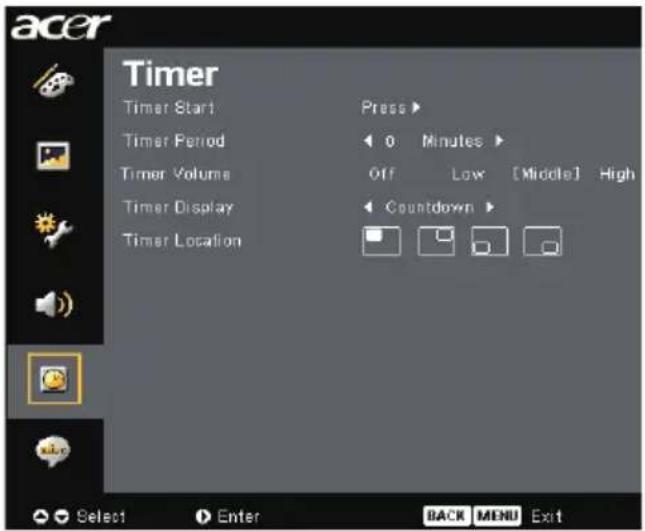

Timer(Computer- / Videomodus) 31

Language (Taal) (Computer- /Videomodus) 32

Bijlagen.... 33

Probleemoplossing 33

De lamp vervangen 36

Specificaties ....38

Compatibiliteitsmodi 39

Voorschriften & veiligheidsrichtlijnen 41

Voorzorgsmaatregelen

Volg alle waarschuwingen, voorzorgsmaatregelen en onderhoudsrichtlijnen die in deze handleiding worden aanbevolen voor een maximale levensduur van uw apparaat.

⚠ Waarschuwing- Kijk niet in de lens van de projector wanneer de lamp is ingeschakeld. Het heldere licht kan pijn aan de ogen veroorzaken.
⚠ Waarschuwing- Stel het product niet bloot aan regen of ochtigheid om het risico op brand of elektrische schokken te voorkomen.
⚠ Waarschuwing- Open of demonteer het product niet, aangezien dit elektrische schokken kan veroorzaken.
⚠ Waarschuwing- Wanneer u de lamp vervangt, laat dan het apparaat eerst voldoende afkoelen en volg alle richtlijnen voor het vervangen.
⚠ Waarschuwing- Dit product zal het vermogen van de lamp zelf detecteren. Zorg ervoor dat u de lamp vervangt wanneer de waarschuwingsberichten worden weergegeven.
⚠ Waarschuwing- Stel de functie "Lamp Hour Reset (Reset lampduur)" van het schermmenu" Management (Beheer)" opnieuw in nadat u de lampmodulehebt vervangen (zie pagina 26).
⚠ Waarschuwing- Zorg ervoor dat de projector zijn afkoelingscyclus heeft voltooid wanneer u de projector uitschakelt, en voordat u de voeding loskoppelt.
⚠ Waarschuwing- Schakel eerst de projector en pas daarna de signaalbronnen in.
⚠ Waarschuwing- Neem de lenskap weg wanneer de projector wordt gebruikt.
⚠ Waarschuwing- Wanneer de lamp het einde van zijn levensduur bereikt, zal hij uitdoven en een ploffend geluid maken. Indiendit gebeurt zal de projector niet opnieuw wordeningeschakeld tot de lampmodule vervangen is. Volghiervoor de werkwijze beschreven onder "De lamp vervangen".

Gebruiksrichtlijnen

Wel:

Schakel het product uit voordat u het reinigt.
Gebruik een zachte doek, bevochtigd met een zacht reinigingsmiddel, om de behuizing te reinigen.
- Trek de stekker uit het stopcontact indien het product niet wordt gebruikt gedurende langere tijd.

Niet:

De aansluitingen en openingen van het apparaat, voorzien voor de ventilatie, niet blokkeren.
Gebruik geen schuurmiddelen, boenwas of oplosmiddelenom het product te reinigen.
Niet gebruiken onder de volgende omstandigheden:
- Uitzonderlijk warme, koude of vochtige omgeving.
- In een omgeving die onderhevig is aan veel stof en vuil.
- In de buurt van toestellen die sterke magnetische velden genereren.
- In direct zonlicht.

Producteigenschappen

Dit product is een WXGA 0,65" DLP ^® -projector met één chip. De uitstekende functies bevatten:

• WXGA, 1280 x 768 adresseerbare pixels
  Enkelvoudige chip DLP®-technologie
  NTSC3.58/NTSC4.43/PAL/SECAM en HDTV-compatibel (480i/p, 576i/p, 720p, 1080i)
  High-tech HDMI-connector voor digitaal signaal ondersteunt de formaten 480i/p, 576i/p, 720p en 1080i
  Gebruiksvriendelijke en krachtige Acer Empoweringtoets met: Acer eView Management, Acer eTimer Management en Acer eOpening Management.
• Volledig functionele afstandbediening met laseraanwijzer
  Geavanceerde digitale trapeziumcorrectie en herschalen van volledig schermbeeld met hoge kwaliteit
  Gebruiksvriendelijk bedieningspaneel
  SXGA, SXGA+ compressie en XGA, SVGA, VGA formaataanpassing
• Ondersteuning HDMI-ingang met HDMI 1.0-compatibiliteit
• Ondersteunt hoge bandbreedte digitale inhoudsbescherming – HDCP 1.1 op HDMI-ingang
  Mac-compatibel
  ◆ Digitaal in- en uitzoomen

Inleiding

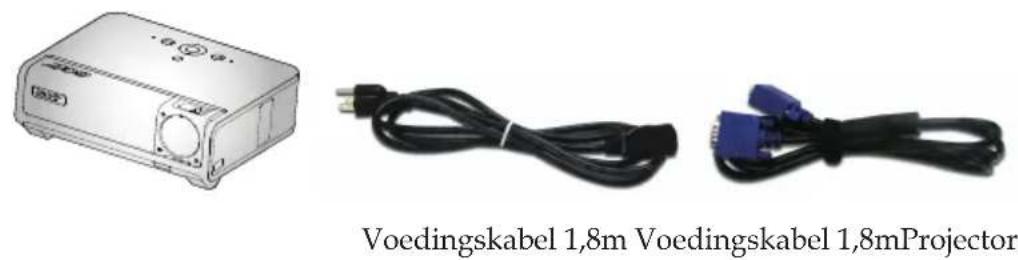

Overzicht pakket

Deze projector wordt geleverd met alle onderstaande items. Controleer of uw pakket compleet is. Indien een item ontbreekt, neem dan onmiddellijk contact op met uw leverancier.

Aansluiting audiokabel / Aansluiting 2,0m

3 RCA-component kabel 1,8m

DVI-kabel 1,8m

Afstandsbediening met laseraanwijzer

Afneembare kabelhouder Draagtas

2 x Batterij

CDSnelstartkaart

Productoverzicht

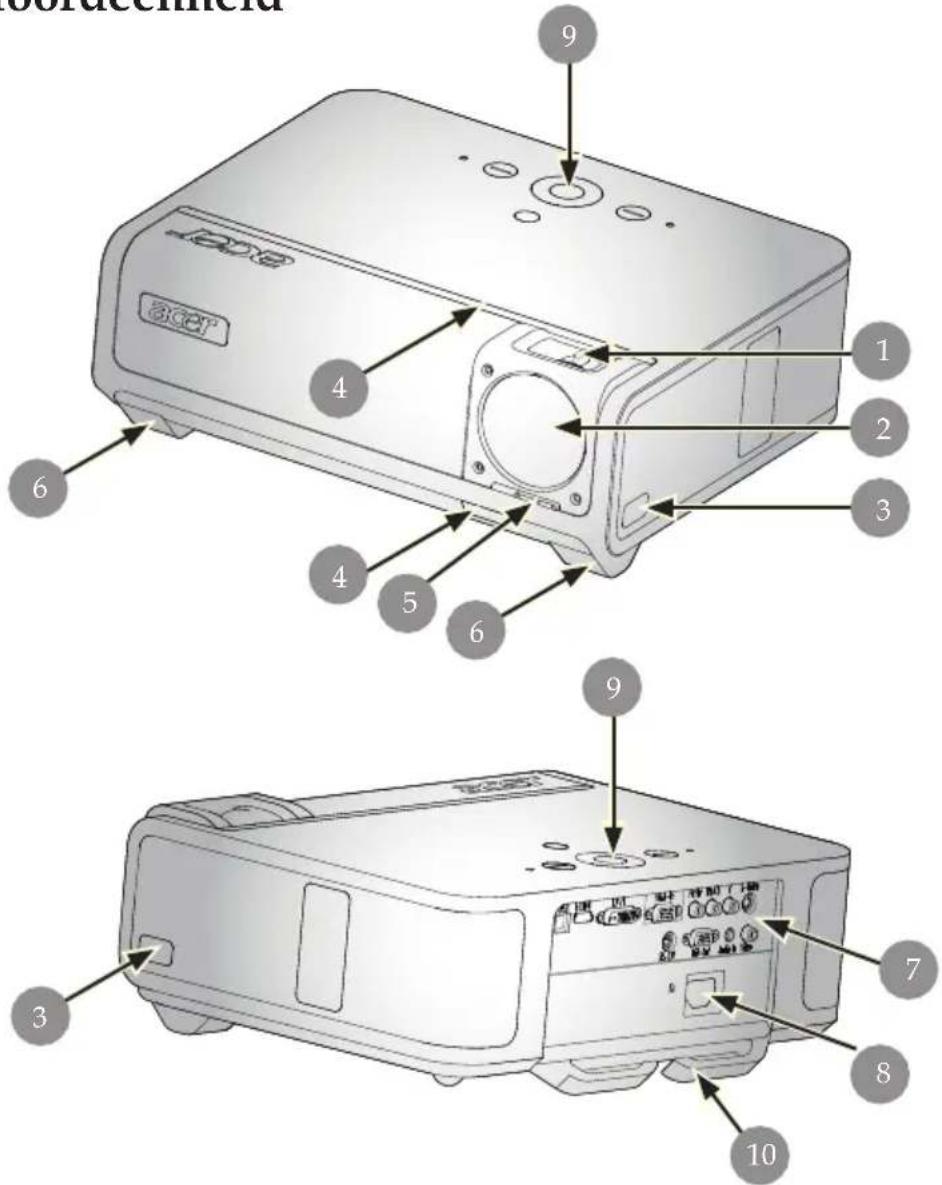

Hoofdeenheid

- Twee ontvangers met afstandbediening op het voorpaneel en aan de voorkant van het bovendeksel.

1. Focusring/Zoomring
2. Zoomlens
3. Knop hoogteregeling
4. Infrarood ontvanger
5. Schakelaar lensdop
6. Verstelbare voet
7. Aansluitingspoorten
8. Voedingsaansluiting
9. Bedieningspaneel
10. Afneembare kabelhouder

Inleiding

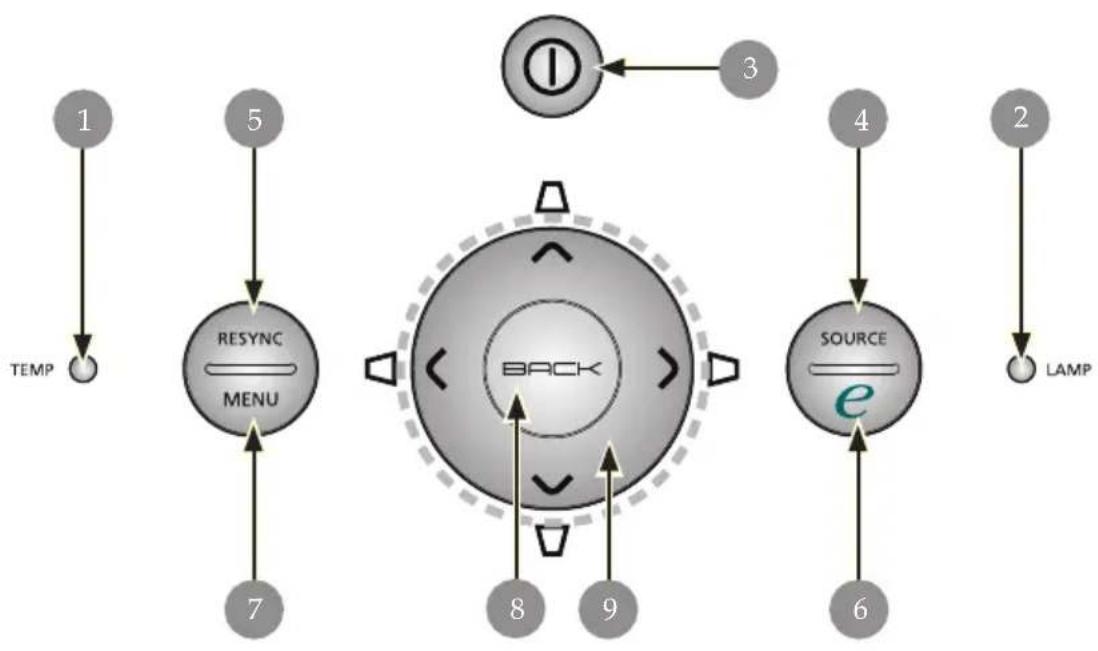

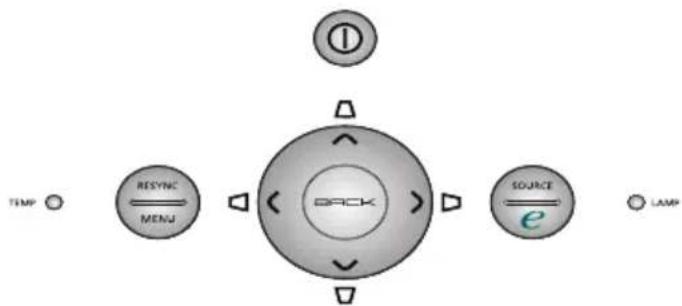

Bedieningspaneel

1. Temperatuurindicator
2. Lampindicator
3. Voedings- en indicator-LED (Voedingslampje)
4. Source
5. Re-Sync
6. Activeringstoets
7. Menu
8. Terug
9. Selectietoetsen vier richtingen (Trapezium)

Inleiding

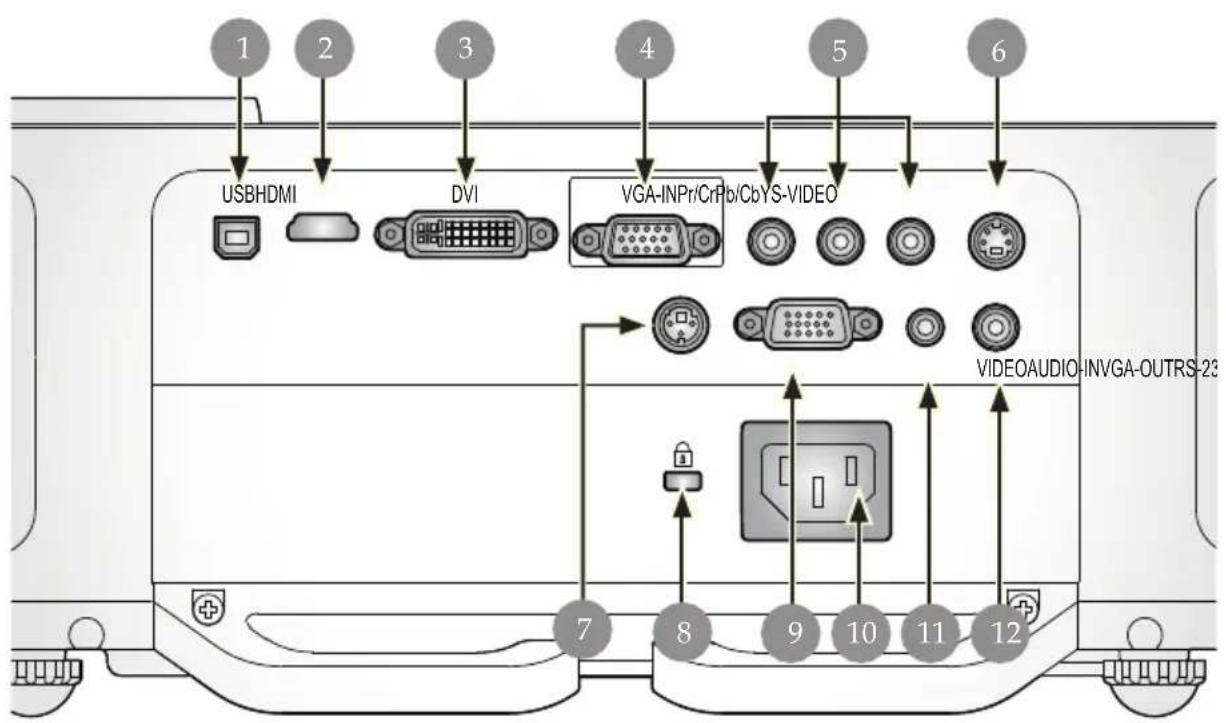

Aansluitingspoorten

1. USB-aansluiting
2. HDMI-aansluiting
3. Aansluiting DVI-ingang
4. Aansluiting VGA-ingang (analoog pc-signaal)
5. Aansluiting component video-ingang
6. Aansluiting S-Video-ingang
7. RS232-aansluiting
8. Kensington™ vergrendelingspoort
9. Aansluiting VGA-uitgang (uitgang beeldscherm loop-through)
10. Voedingsaansluiting
11. Aansluiting audio-ingang
12. Aansluiting Composite Video-ingang

Inleiding

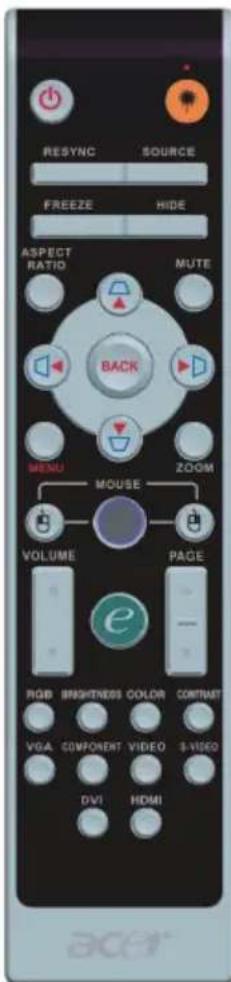

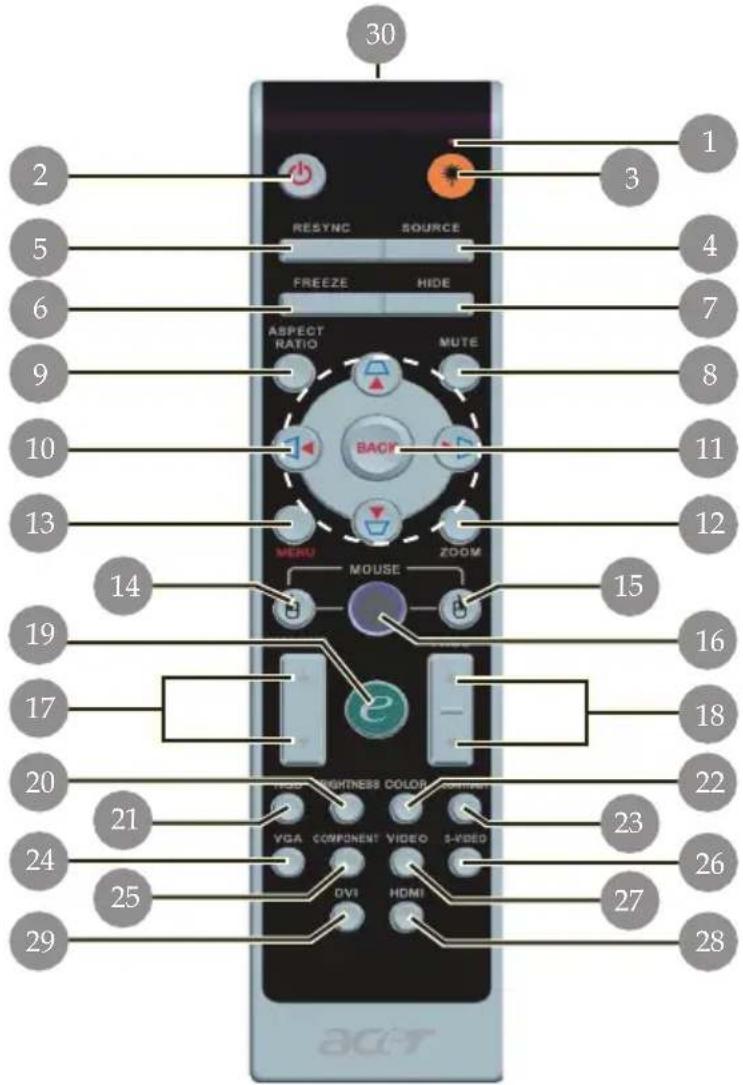

Afstandsbediening met laseraanwijzer

1. Laser controlelamp
2. Voeding
3. Laserknop
4. Bron
5. Opnieuw synchroniseren
6. Bevriezen
7. Verbergen
8. Dempen
9. Hoogte-breedteverhouding
10. Trapezium/Selectietoetsen in vier richtingen
11. Terug
12. Digitale Zoom
13. Menu
14. Links klikken met de muis

15. Rechts klikken met de muis

16. Muis

17. Volume +/-
18. Page Up/Page Down
19. Activeringstoets
20. RGB
21. Helderheid
22. Contrast
23. Kleur
24. VGA
25. Component
26. S-Video
27. Video
28. HDMI
29. DVI
30. Zender infrarood

Installatie

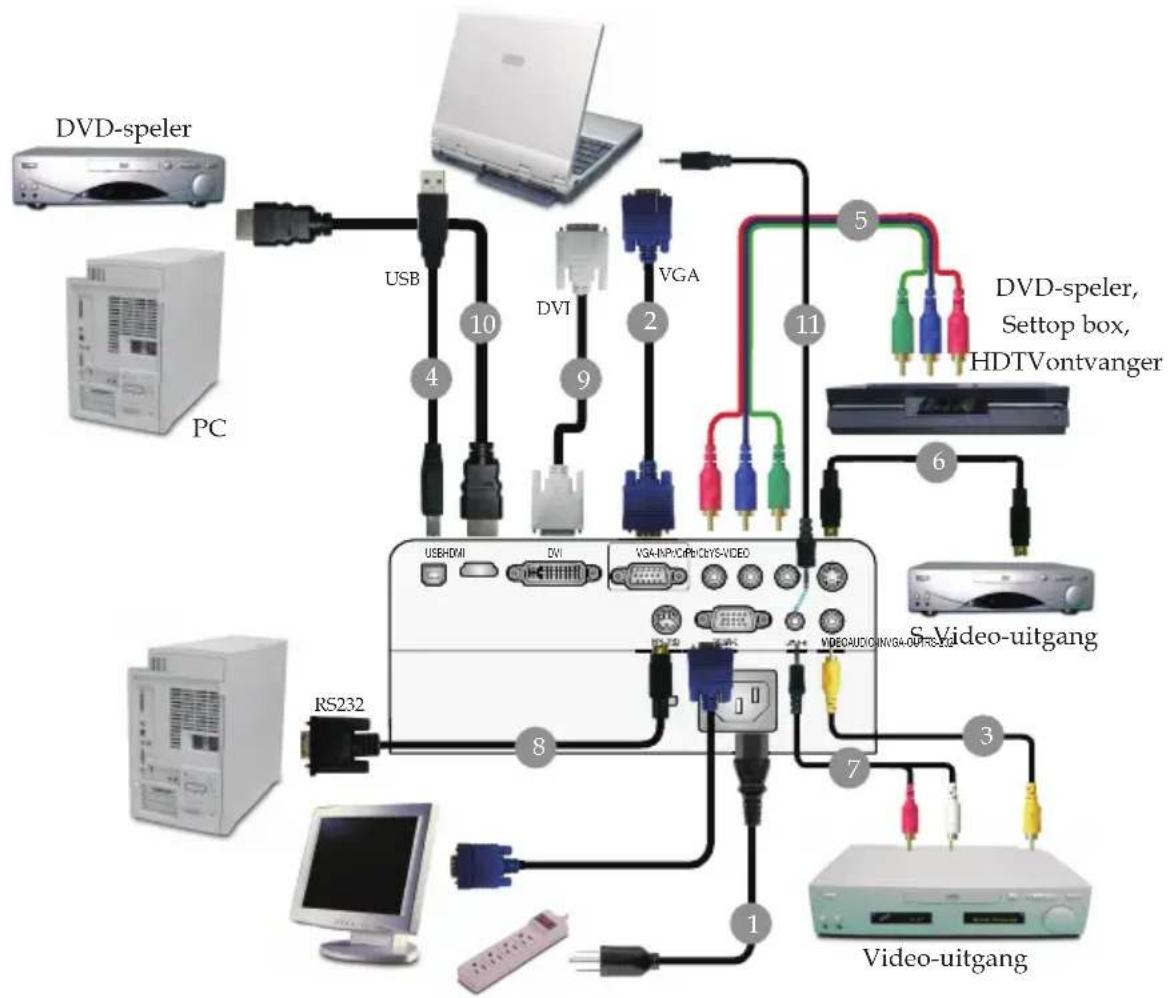

De projector aansluiten

1....Voedingskabel
2. VGA-kabel
3. Composite videokabel
4. USB-kabel
5....3 RCA-component kabel
6....S-Videokabel
7. Audio-kabel stekker/RCA (Optioneel accessoire)
8....RS232 -kabel (Optioneel accessoire)
9. DVI-kabel
10......HDMI-kabel (Optioneel accessoire)
11...... Aansluiting audiokabel/ Aansluiting

Om te garanderen dat uw projector goed werkt met uw computer, dient u te controleren of de timing van de beeldschermmodus compatibel is met de projector. Zie paragraaf "Compatibiliteitsmodi" op pagina 39.

Installatie

De lenskap openen en daarna de projector aanzetten.

Zet eerst de projector aan en dan pas de signaalbronnen.

De projector in-/uitschakelen

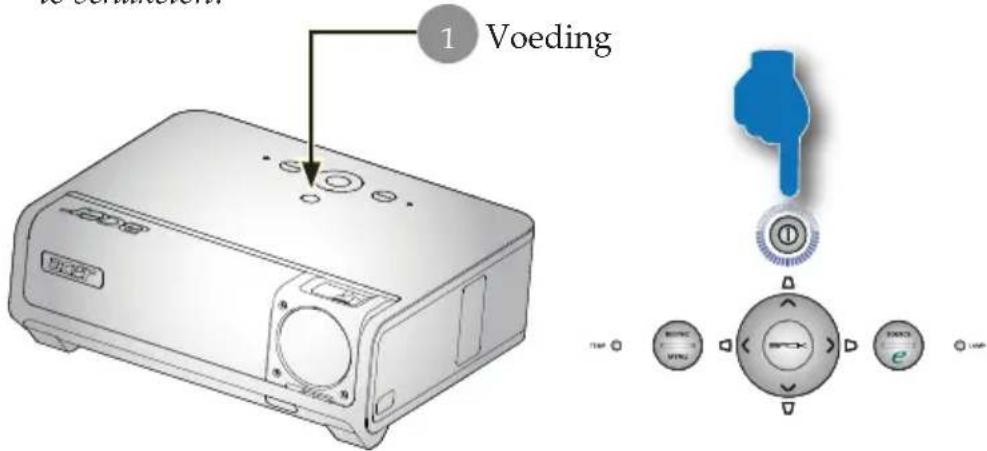

De projector inschakelen

1. Verwijder de lensdop.

2. Controleer of de voedingskabel en de signaalkabel stevig encorrect zijn aangesloten. De voedings-LED knippert branden.

3. Zet de lamp aan door op de "aan/uit" knop op het bedieningspaneel ① te drukken, de LED gaat geel branden.

4. Schakel uw bron in (computer, notebook, videospeler, enz.). Deprojector zal uw bron automatisch detecteren.

Als de pictogrammen "Lock (Vergrendelen)" & "Source (Bron)" op het scherm verschijnen, betekent dit dat de projector op dit brontype is vergrendeld en dat er geen dergelijk invoersignaal is gevonden.

Wanneer het scherm de vermelding "No Signal (zoeken)"weergeeft controleer dan of de signaalkabels goed zijnaangesloten.

Als u meerdere bronnen tegelijk aansluit, gebruik dan de knop "Bron" op de afstandsbediening of op het bedieningspaneel omover te schakelen.

□ Als de kap van de projectorlens niet wordt geopend terwijl de projector aanstaat, klinkt er een lange pieptoon, en de pauze tussen elke pieptoon is ca. 3 seconden.

□ De projector wordt niet ingeschakeld en gaat automatisch in de stand-by stand als de lenskap nog gesloten is nadat de pieptoon 5 keer afgegaan is.

Als de kap van de projectorlens per ongeluk wordt gesloten terwijl de projector draait, klinkt dezelfde pieptoon en gaat de projector automatisch in de stand-by stand als de lenskap niet wordt geopend nadat de pieptoon 5 keer is afgegaan.

De projector uitschakelen

1. Druk op de knop "Voeding" om de projectorlamp uit teschakelen. Het volgende bericht wordt weergegeven op hetscherm van de projector: "Please press power button again tocomplete the shutdown process. Warning: DO NOT unplug whilethe projector fan is still running. (Druk opnieuw op de voedingsknop om het afsluiten te voltooien. Waarschuwing: NIET loskoppelen terwijl de ventilator van de projector nog werkt.)" Druk opnieuw op de knop "Voeding" om te bevestigen. Anders zal het bericht na 5 seconden verdwijnen.
2. De koelventilators blijven gedurende 120 seconden werken voor de koelcyclus en de voedings-LED zal snel oranje knipperen. Wanneer de voedings-LED langzaam begint te knipperen, geeft dit aan dat de projector naar de stand-bymodus is gegaan. Als u de projector opnieuw wilt inschakelen, moet u wachten totde projector het afkoelingsproces voltooid heeft en naar destandbymodus is gegaan. Wanneer hij in stand-by staat kunt uweer op de knop "Voeding" drukken om de projectoropnieuw te starten. Misschien start het apparaat de eerste keer niet meteen, maar het herstart automatisch tot het lukt. U hoeft op dat moment niet op de "aan/uit" knop te drukken.
3. Koppel de voedingskabel los van het stopcontact en van deprojector.
4. Schakel de projector niet opnieuw in nadat u hem hebtuitgeschakeld.
5. Sluit de lensdop om stof te voorkomen.

Waarschuwingsindicator

Wanneer de indicator "LAMP" stabiel oranje oplicht, zal de projector zichzelf automatisch uitschakelen. Neem contact op met uwlokale verdeler of onderhoudsdienst.
Wanneer het "TEMP" controlelichtje geel wordt, betekent dit dat de projector oververhit is geraakt. Er verschijnt een melding "Projector Overheated. Lamp will automatically turn off soon. (Projector oververhit. Lamp wordt binnenkort automatisch uitgeschakeld.)" op het scherm. De projector zalzichzelf automatisch afsluiten.

In normale omstandigheden kunt u de projector opnieuwinschakelen, nadat hij is afgekoeld. Als het probleem zich blijftvoordoen, neem dan contact op met uw lokale verdeler of metons onderhoudscentrum.

Als de "TEMP" indicator geel knippert, verschijnt een melding "Fan fail. Lamp will automatically turn off soon (Ventilatorstoring. Lamp wordt binnenkort automatisch uitgeschakeld.)" op het scherm. Gelieve contact op te nemen metuw lokale verdeler of onze onderhoudsdienst.

Installatie

Het geprojecteerde beeld aanpassen

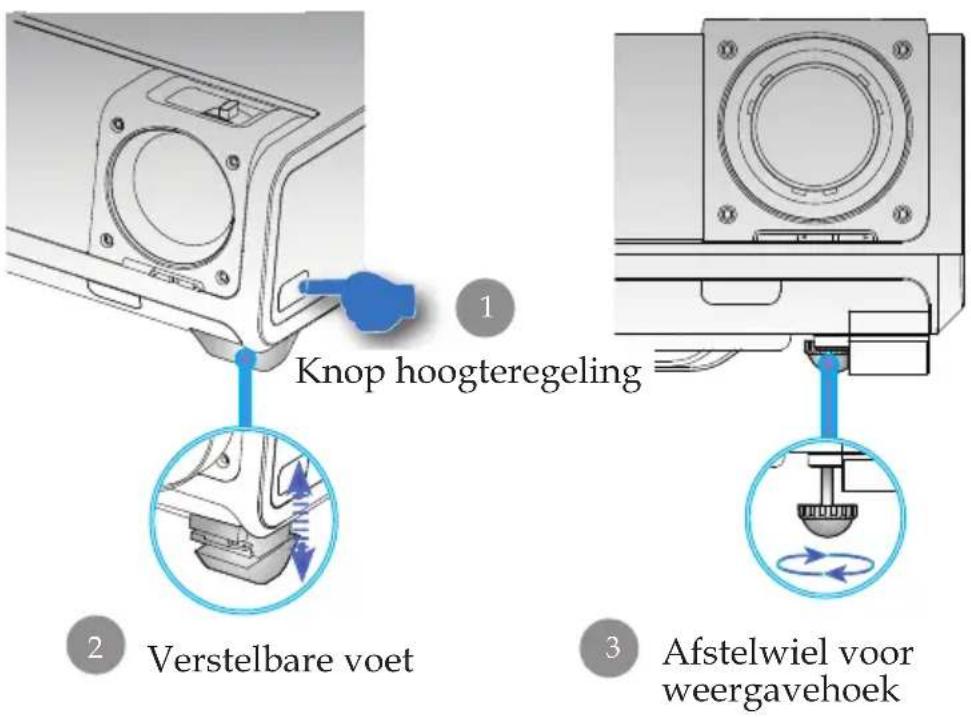

De hoogte van het projectorbeeld aanpassen

De projector is voorzien van afstelbare voetjes waarmee u de hoogte van het beeld kunt aanpassen.

Het beeld verhogen:

1. Druk op de Knop hoogteregeling ①.
2. Verhoog het beeld tot de gewenste hoogtehoek ②, en laat dan de toets los om de elevatievoeten in deze positie te vergrendelen.
3. Gebruik ③ om de weergavehoek fi jner af te stemmen.

Het beeld verlagen:

1. Druk op de Knop hoogteregeling.
2. Verlaag het beeld en laat vervolgens de knop los om de afstelbare voetjes in deze positie te vergrendelen.
3. Gebruik ③ om de weergavehoek fi jner af te stemmen.

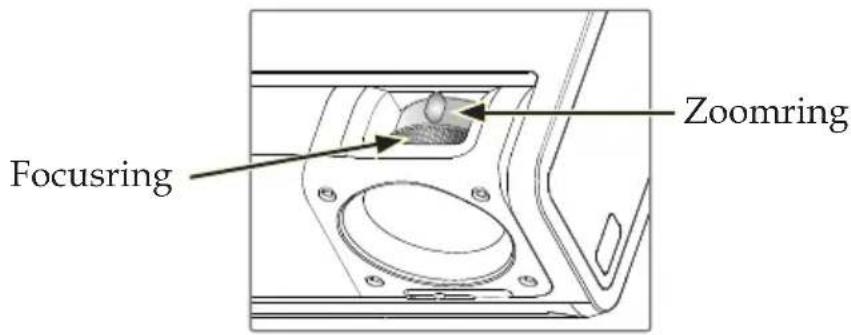

De zoomfactor/beeldscherpte van de projector aanpassen

U kunt de zoomring aanpassen om in of uit te zoomen. Om het beeldscherp te stellen, draait u de focusing tot het beeld zuiver is. De projector zal worden scherpgesteld op een afstand van 4,92 tot 32,81 m (1,5 tot 10,0 voet).

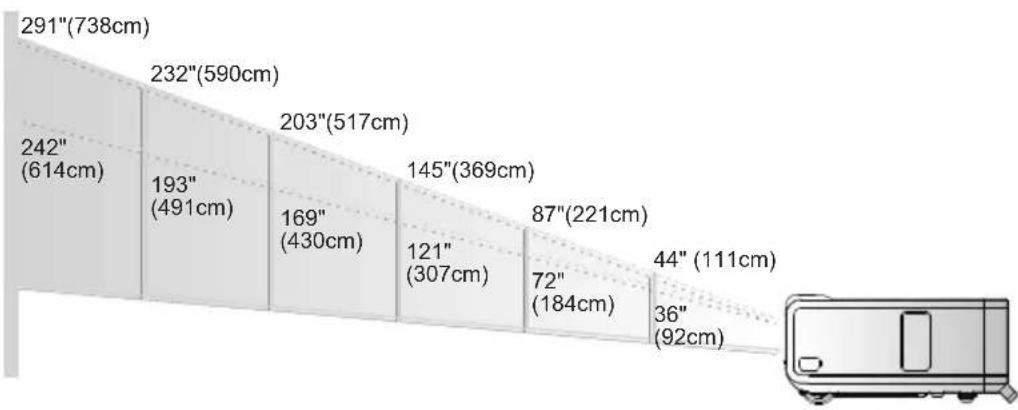

De grootte van het projectiebeeld aanpassen

Deze grafiek dient uitsluitend als referentie voor de gebruiker.

Besturingselementen

Bedieningspaneel & afstandsbediening

U kunt de functies op twee manieren bedienen: met de afstandsbediening en via het bedieningspaneel.

Bedieningspaneel

Het Bedieningspaneel gebruiken

Voeding

Zie paragraaf "De projector in-/uitschakelen" op pagina's 12-13.

Resync (Opnieuw synchroniseren)

Synchroniseert de projector automatisch met de ingangsbron.

Menu

Druk op "Menu" om de weergave (OSD) op het scherm weergeven menuteksten te lanceren of het OSD-menu te verlaten.

Source (Bron)

Druk op "Bron" om de RGB, Component-p, Component-i, S-Video, Composiet video, DVI-D/A, HDTV- en HDMI-bronnen te kiezen.

Selectietoetsen in vier richtingen

Gebruik ▲ torn items te selecteren of om uw selectie te wijzigen.

Trapezium △ ▽ ◇ ◇

Past de beeldvervorming aan die wordt veroorzaakt door het kantelen van de projector (±16 graden).

Activeringstoets

Acer Empowering Key biedt drie unieke Acer-functies: "Acer eView Management", "Acer eTimer Management" en "Acer eOpening Management". Houd de knop "e" langer dan seconde ingedrukt om het hoofdmenu op het scherm weer te geven en zijn functie te wijzigen.

Back (Terug)

▶ Terug naar het vorige niveau voor het OSD menu.

Besturingselementen

Afstandsbediening

De Afstandsbediening gebruiken

Voeding

Zie paragraaf "de projector in-/uitschakelen" op pagina's 12-13.

Laser Button (Laserknop)

Richt op de afstandbediening, druk en houd deze toets vast om de laser pointer te activeren.

Resync (Opnieuw synchroniseren)

Synchroniseert de projector automatisch volgens de invoerbron.

Source (Bron)

Druk op "Bron" om te kiezen uit de bronnen RGB, Component-p, Component-i, S-Video, Composiet Video, DVI-D/A, HDTV en HDMI.

Freeze (bevriezen)

Druk op "bevriezen" om het scherm te pauzeren.

Hide (Verbergen)

Schakelt de video tijdelijk uit. Druk op "Verbergen" om het beeld te verbergen en druk opnieuw om de weergave van het beeld te hervatten.

Aspect Ratio (Hoogte-breedteverhouding)

Gebruik deze functie om de gewenste hoogte-breedteverhouding te selecteren. (Full/4:3/16:9/1:1/L.Box)

Mute (Dempen)

Gebruik deze toets om het volume uit te zetten.

Selectietoetsen in vier richtingen

Gebruik ▲ ▼ om items te selecteren of aanpassingen aan te brengen aan uw selectie voor het gebruik van het OSDmenu.

Trapezium △▽▽▽

Past de beeldvervorming aan die wordt veroorzaakt door het kantelen van de projector (±16 graden).

Menu

Druk op "Menu" om het OSD-menu te openen. Druk opnieuw op "Menu" om het terug te sluiten.

Zoom (Zoomen)

▶ Digitaal in-/uitzoomen.

Back (Terug)

▶ Terug naar het vorige niveau voor het OSD menu.

Besturingselementen

Deze functies zijn dezelfde voor een muis van een PC en deze van een Mac. Deze functies zijn alleen beschikbaar wanneer de projector met een computer via een USB-kabel is verbonden.

Activeringstoets

Acer Empowering Key biedt drie unieke Acer-functies: "Acer eView Management", "Acer eTimer Management" en "Acer eOpening Management".

Druk op “e” om het submenu “Acer eView Management” te starten.

"Acer eView Management" wordt gebruikt om de modusselectie weer te geven. Raadpleeg het Hoofdstuk On Screen Menus (Weergave op het scherm) voor meer informatie.

Druk op "e" om het submenu "Acer eTimer Management" te openen.

"Acer eTimer Management" biedt een herinneringsfunctie voor de voorstelling van het timerbeheer. Raadpleeg het Hoofdstuk On Screen Menus (Weergave op het scherm) voor meer informatie.

Druk op "e" om het submenu "Acer eOpening Management" te openen.

Met "Acer eOpening Management" kunt u het opstartscherm aanpassen met uw persoonlijke afbeelding. Raadpleeg het Hoofdstuk On Screen Menus (Weergave op het scherm) voor meer informatie.

Volume

▶ Het volume verhogen/verlagen

Page Up (Alleen computermodus)

Gebruik deze knop om naar de vorige pagina te gaan. Deze functie is alleen beschikbaar wanneer de projector is aangesloten op een computer via een USB-kabel.

Page Down (Alleen computermodus)

Gebruik deze knop om naar de volgende pagina te gaan. Deze functie is alleen beschikbaar wanneer de projector is aangesloten op een computer via een USB-kabel.

Besturingselementen

RGB

Druk op "RGB" voor de optimalisatie in ware kleuren.

Druk op "Helderheid" om de helderheid van het beeld aan te passen.

Color (Kleur)

Druk op "Kleur" om de kleurtemperatuur van het beeld aan te passen.

Contrast

Druk op "Contrast" om het verschil tussen de helderste en donkerste gedeelten van het beeld te beheren.

VGA

Druk op "VGA" om de bron te wijzigen naar de VGAINaansluiting. Deze connector ondersteunt analoge RGB.

Component

Druk op "Component" om de bron te wijzigen naar de componentaansluiting. Deze aansluiting ondersteunt YPbPr (480p/576p/720p/1080i) en YCbCr (480i/576i)

Video

Druk op "Video" om de bron te wijzigen naar de Composiet-Video-bron.

S-Video

Druk op "S-Video" om de bron te wijzigen naar de S-Videobron.

DVI

Druk op "DVI" om de bron te wijzigen naar de DVI-aansluiting. Deze connector ondersteunt digitale RGB, analoge RGB.

HDMI

Druk op "HDMI" om de bron te wijzigen naar HDMI. Deze aansluiting biedt ondersteuning voor alle standaard en hoge definitie videoformaten van elektronische verbruiksproducten.

Besturingselementen

OSD-menu's

De projector beschikt over meertalige OSD-menu's waarmee u beeldaanpassingen kunt uitvoeren en een aantal instellingen kunt aanpassen. De projector zal de bron automatisch detecteren.

Werking

1. Druk op de afstandsbediening of op het bedieningspaneel op "Menu" om het OSD-menu te openen.
2. Wanneer het OSD wordt weergegeven, gebruik dan de knoppen ▲ om een item in het hoofdmenu te selecteren. Druk op nadat u het gewenste item van het hoofdmenu hebt geselecteerd, om het submenu te openen voor de instellingen van de eigenschappen.
3. Gebruik de toetsen ▲ om het gewenste item te selecteren en pas de instellingen aan met de toetsen ◀. ▶
4. Selecteer het volgende item dat u wilt aanpassen in het submenu en pas dit aan zoals hoger beschreven.
5. Druk op "Terug" op de afstandsbediening of op het bedieningspaneel. Het scherm keert terug naar het hoofdmenu.
6. Druk opnieuw op "Menu" op de afstandsbediening of het bedieningspaneel om het OSD af te sluiten. Het OSD-menu wordt gesloten en de projector zal de nieuwe instellingen automatisch opslaan.

De "Saturation (Verzadiging)" en "Tint" functies worden niet in de computermodus of DVI-modus ondersteund.

Color (Kleur) (Computer-/Videomodus)

Display Mode (Weergavemodus)

Er zijn talrijke instellingen, die vooraf werden ingesteld en die geoptimaliseerd zijn voor verschillende beeldtypes.

Bright (Helderheid): voor de optimalisatie van de helderheid.
▶ PC : voor computer of notebook.
Video : voor het afspelen van video's in een heldere omgeving.
Theater : voor gebruik als thuisbioscoop in een donkere kamer.
sRGB: voor een optimale afstelling van de kleur.
▶ User: van gebruikersinstellingen.

Past de helderheid van het beeld aan.

Druk op ◆ om het beeld donkerder te maken.
Druk op ▶ om het beeld lichter te maken.

Contrast

Met het contrast beheert u de graad van het verschil tussen de lichtste en donkerste delen van de afbeelding. Het aanpassen van het contrast wijzigt de waarden voor zwart en wit in de afbeelding.

Druk op ◦ om het contrast te verminderen.
Druk op ▶ om het contrast te vermeerderen.

Color Temperature (Kleurtemperatuur)

Past de kleurtemperatuur aan. Bij een hogere temperatuur ziet het beeld er koeler uit; bij een lagere temperatuur ziet het beeld er warmer uit.

Besturingselementen

Color (Kleur) (Computer-/Videomodus)

Gebruik het witsegment om het piekniveau van de witbalans voor de DMD-chip in te stellen. 0 staat voor een minimaal witniveau, en 10 staat voor een maximaal witniveau. Indien u een sterker beeld wilt, pas deze instelling dan aan naar het maximum. Voor een vloeiender en natuurlijker beeld, past u deze instelling aan naar het minimum.

Degamma

Deze instelling belnvloedt de manier waarop een donkere scène wordt weergegeven. Met een hogere gammawaarde zal een donkere omgeving er helderder uitzien.

Color R (Kleur R)

Past de rode kleur aan.

Color G (Kleur G)

Past de groene kleur aan.

Color B (Kleur B)

Past de blauwe kleur aan.

De functies "Saturation (Verzadiging)" en "Tint" worden niet ondersteund in de computermodus of de DVImodus.

Past een videobeeld aan van zwart en wit naar een volledig verzadigde kleur.

Druk op ◦om de groenwaarde in het beeld te verlagen.
Druk op ▶ om de kleurwaarde in het beeld te verhogen.

Tint

Pas de kleurbalans van rood en groen aan.

Druk op ◆ om de groenwaarde in het beeld te verlagen.
Druk op ▶om de groenwaarde in het beeld te verhogen.

Image (Beeld) (Computer-/Videomodus)

H. Keystone (Horizontale Keystone)

Druk op de knop of om de beeldvervorming horizontaal aan te passen en een meer vierkant beeld te maken.

V. Keystone (Verticale Keystone)

Druk op de knop of om de beeldvervorming verticaal aan te passen en een meer vierkant beeld te maken.

Aspect Ratio (Beeldverhouding)

Gebruik deze functie om de gewenste beeldverhouding te selecteren.

Full (Volledig): Pas het formaat van de afbeelding aan naar volledig scherm.

16:9 : De invoerbron wordt geschaald om te passen op de breedte van het scherm en de hoogte wordt verkleind zodat het weergegeven beeld een beeldverhouding van 16:9 krijgt.

4:3 : De invoerbron wordt geschaald om te passen op het projectiescherm en krijgt een beeldverhouding van 4:3.

L.Box : Pas het formaat van de afbeelding aan (behoud originele bronverhouding) op 1280 pixels breedte, daarna (1) SNIJDT U de boven- & onderkant van de aangepaste afbeelding af of (2) VULT U DE ZWARTE BALKEN aan de boven- & onderkant van de aangepaste afbeelding, op 768 pixels hoogte.

1:1 : Hiermee blijft het beeld op het midden van het scherm met zijn originele pixelresolutie zonder dat het beeldformaat wordt gewijzigd.

Projection (Projectie)

Bureau voor

De standaard fabrieksinstelling.

Plafond voor

Wanneer u deze functie selecteert zal de projector het beeld verticaal spiegelen voor plafondprojectie.

Bureau achter

Wanneer u deze functie selecteert zal de projector het beeld horizontaal spiegelen zodat u kunt projecteren achter een doorzichtig scherm.

Besturingselementen

Image (Beeld) (Computer-/Videomodus)

Plafond achter

Waneer u deze functie selecteert, zal de projector het beeldtegelijk horizontaal en verticaal spiegelen. U kunt pro jecterenachter een doorzichtig scherm met plafondprojectie.

De functies "H. Position" (H. Positie), "V. Position" (V. Positie), en "Frequency (Frequentie)" worden niet ondersteund in de DVI- en.

"Tracking (Opsporing)" is beschikbaar voor "VGA" en Component-P signaalbron.

De functie "Sharpness (Scherpte)" wordt niet ondersteund in de DVI- en computerstand.

"Signal Type (Signaaltype)" is alleen beschikbaar voor Component, Composiet video, S-Video, HDMI en SCART signaalbronnen.

H. Position (H. positie)

Druk op ◀ om het beeld naar links te verplaatsen.
Druk op om het beeld naar rechts te verplaatsen.

Druk op ◀ om het beeld omlaag te verplaatsen.
Druk op om het beeld omhoog te verplaatsen.

Frequency (Frequentie)

Met "Frequency (Frequentie)" wijzigt u de frequentie voor de gegevensweergave van de grafische kaart van uw computer. Als u een verticale knipperende balk ziet, kunt u dit aanpassen met deze functie.

Tracking (Opsporing)

Met "Tracking (Opsporing)" wordt de signaaltiming van het beeld gesynchroniseerd met de grafische kaart. Als u een onstabiel of flikkerend beeld ziet, gebruik dan deze functie om dit te corrigeren.

Sharpness (Scherpte)

Past de scherpte van het beeld aan.

Druk op ◀ om de scherpte te verminderen.
Druk op om de scherpte te vermeerderen.

Druk op de knop ▶f om de bron te wijzigen naar RGB, YPbPr of YCbCr.

23... Nederlands

Kies voor "On (Aan)" om de projectorlamp te dimmen, zodat er minder energiewordt verbruikt, de levensduur van de lamp wordt verlengd en het geruiswordt verminderd. Kies voor "Off (Uit)" om terug te keren naar de normalemodus.

Auto Shutdown (Automatisch uitschakelen) (minuten)

De projector wordt automatisch uitgeschakeld wanneer er geen signaalinvoer is na de ingestelde tijd.

Source Lock (Bronvergrendeling)

Wanneer de bronvergrendeling is uitgeschakeld, zal de projector andere signalen zoeken als het huidige invoersignaal verloren is gegaan. Wanneer de bronvergrendeling is ingeschakeld, wordt het huidige bronkanaal "vergrendeld" voordat u op de knop "Bron" op de afstandsbediening drukt om naar het volgende kanaal te gaan.

Menu Location (Menulocatie)

Selecteer de locatie van het menu op het weergavescherm.

Startup Screen (Opstartscherm)

Gebruik deze functie om het gewenste opstartscherm te kiezen. Als u schakelt van de ene instelling naar de andere wanneeru het OSDmenu verlaat, zal de nieuwe instelling vankracht worden.

Acer : Het standaard opstartscherm van de Acer-projector.
User : Het door de gebruiker aangepaste opstartscherm dat wordt gedownload van de pc naar de projector via de USB-kabel en met behulp van het hulpprogramma Acer eOpening Management (raadpleeg de beschrijving in het onderstaande hoofdstuk).

Besturingselementen

Acer eOpening Management is een pc-hulpprogramma waarmee de gebruiker het standaard opstartscherm van de Acer-projector kan wijzigen naar een afbeelding van zijn/haar eigen voorkeur. U kunt Acer eOpening Management installeren vanaf de meegeleverde cd. Sluit de projector aan op uw pc met de meegeleverde USB-kabel. Start vervolgens het Acer eOpening Management-hulpprogramma om de gewensteafbeelding vanaf uw pc te downloaden naar de projector. Voor het downloaden, dient eerst de "Download Mode (Downloadmodus)" op de projector in te worden gevoerd. Volg onderstaande aanwijzing om de "Download Mode Downloadmodus)" in te voeren.

1. Indien de stroomkabel van de projector niet is aangesloten, sluit deze dan aan.
2. De projector inschakelen
3. Controleer of de USB-kabel is aangesloten tussen de projector en de pc.

Lamp Hour Elapse (Verstreken lampduur)

Geeft de verlopen werktijd van de lamp weer (in uren).

Lamp Reminding (Resterende lampduur)

Selecteer deze functie om het waarschuwingsbericht voor het vervangen vande lamp weer te geven of te verbergen. Dit bericht verschijnt 30 uur voor het verstrijken van de levensduur.

Druk op de knop nadat u "Ja" hebt gekozen om de lampurenteller terug te zetten op 0.

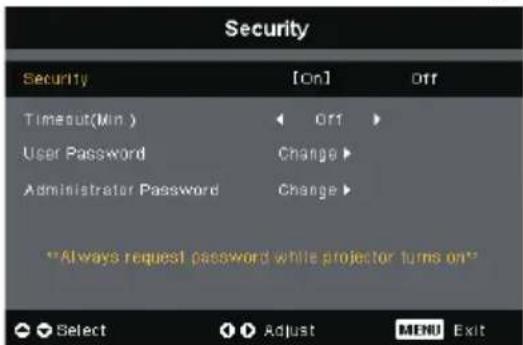

Druk op ☐m de instelling "Security (Beveiliging)" te starten. Als de functie "Security (Beveiliging)" is ingeschakeld, moet u het "Administrator Password (Beheerderwachtwoord)" vóór de instelling Beveiliging invoeren.

Deze projector biedt een uitstekende beveiligingsfunctie voor de beheerder om het gebruik van de projectoraanvraag te beheren.

Selecteer "On (Aan)" om de beveiligingsfunctie in te schakelen. Afhankelijk van de "Security Mode (Beveiligingsmodus)" moet de gebruiker een wachtwoord invoeren. Raadpleeg het hoofdstuk "User Password (Gebruikerswachtwoord)" voor details.

▶ Selecteer "Off (Uit)" daarna kan de gebruiker de projector zonder wachtwoord uitzetten.

Wanneer de beveiligingsfunctie is ingeschakeld, zal de projector de gebruiker vragen een wachtwoord in te voeren wanneer de projector wordt ingeschakeld. Zowel het "User Password (Gebruikerswachtwoord)" als het "Administrator Password (Beheerderwachtwoord)" kan worden aanvaard voor dit dialoogvenster.

Besturingselementen

Zodra "Security (Beveiliging)" is ingesteld op "On (Aan)", kan de beheerder de time-outfunctie instellen.

Druk op of om de duur voor de time-out te selecteren.
▶ Het bereik ligt tussen 10 en 990 minuten.
Wanneer de tijd is verstreken, zal de projector de gebruiker vragen het wachtwoord opnieuw in te voeren.
De standaardinstellingen voor "Time-out (min.)" is "Off (Uit)".

User Password (Gebruikerswachtwoord)

Druk op om het "User Password (Gebruikerswachtwoord)" te wijzigen.

Gebruik ⚠, of om het teken te selecteren en druk op "MENU" om te bevestigen.
Druk op ◦om het teken na het bevestigde geselecteerde teken te wissen.
Druk op "MENU" om het instellen van het wachtwoord te voltooien.
Voer het wachtwoord opnieuw in bij "Confirm Password" (Bevestig wachtwoord).
▶ Het wachtwoord kan 4 tot 8 tekens bevatten.

De projector biedt twee opties van de "Security Mode (Beveiligingsmodus)".

Selecteer "Request password only after plugging power cord (Wachtwoord alleen vragen nadat de voedingskabel is aangesloten)". De projector zal in dit geval de gebruiker alleen vragen een wachtwoord in te voeren wanneer de voedingskabel van de projector voor het eerst wordt aangesloten.
Selecteer "Always request password while projector turns on (Altijd een wachtwoord vragen, terwijl de projector op aan staat)", de gebruiker moet elke keer dat de projector wordt aangezet een wachtwoord invoeren.

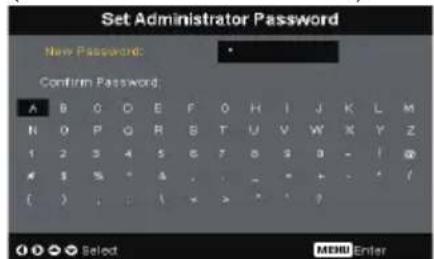

Administrator Password (Beheerderwachtwoord)

Het "Administrator Password (Beheerderwachtwoord)" wordt aanvaard voor de beide dialoogvensters "Enter Administrator Password (Beheerderwachtwoord invoeren)" en "Enter Password (Wachtwoord invoeren)".

Druk op om het "Administrator Password (Beheerderwachtwoord)" te wijzigen.

De standaardinstelling voor het "Administrator Password (Beheerderwachtwoord)" is "1234".

Besturingselementen

Als de beheerder het "Administrator Password (Beheerderwachtwoord)" is vergeten, kunt u het volgende doen om het "Beheerderwachtwoord" op te halen.

1. Houd "MENU" gedurende meer dan 4 seconden ingedrukt terwijl het dialoogvenster "Enter Password (Wachtwoord invoeren)" of "Enter Administrator Password (Beheerderwachtwoord invoeren)" wordt weergegeven.

1. Noteer de "Unlock ID (Ontgrendelings-ID)" en neem contact op met het servicecentrum van Acer. U ontvangt van hen een nieuw beheerderwachtwoord volgens de ontgrendelings-ID.

2. Zodra u het nieuwe "Administrator Password (Beheerderwachtwoord)" dat u van Acer hebt ontvangen, in de projector hebt geregistreerd, wordt het oude "Administrator Password (Beheerderwachtwoord)" vervangen door het nieuwe wachtwoord.

Reset

Druk op de knop nadat u op "Yes (Ja)" hebt gedrukt om de weergaveparameters van alle menu's opnieuw in te stellen volgens de fabrieksinstellingen.

29... Nederlands

Druk op ◆ om het volume te verlagen.

Druk op ▶m het volume te verhogen.

Mute (Dempen)

Kies voor "On (Aan)" om het dempen in te schakelen.

Kies voor "Off (Uit)" om het dempen uit te schakelen.

Power On/Off Volume (Volume bij in-/uitschakelen)

▶ Selecteer deze functie om het volume aan te passen bij het in- of uitschake len.

Alarm volume (Alarmvolume)

▶ Selecteer deze functie om het volume aan te passen wanneer er fouten optreden met de projector.

Besturingselementen

Druk op ▶m de duur van de timer aan te passen.

Timer Volume (Timervolume)

▶ Selecteer deze functie om het volume aan te passen wanneer de timerfunc tie is ingeschakeld en de tijd van de timer verstreken is.

Timer Display (Timerweergave)

Druk op ▶m de modus voor de timerweergave op het scherm te selecteren.

Timer Location (Timerlocatie)

▶ Selecteer de locatie voor de timer op het scherm.

Selecteer het meertalige OSD-menu. Gebruik de toetsen of om de taal van uw voorkeur te selecteren.

Druk op ▶ om de selectie te bevestigen.

Bijlagen

Probleemoplossing

Indien u problemen ondervindt met de projector, raadpleeg dan de volgende informatie. Indien het probleem zich blijft voordoen, neem dan contact op met uw lokale verdeler of onderhoudsdienst.

Probleem: Er verschijnt geen beeld op het scherm.

• Controleer of alle kabels en stroomvoorzieningen correct en goedzijn aangesloten zoals beschreven in het hoofdstuk "Installatie".
• Controleer of de pinnen van de connectors niet gebogen of gebroken zijn.
• Controleer of de projectielamp goed werd geïnstalleerd. Raadpleeg hiervoor het hoofdstuk "De Lamp Vervangen".
  Controleer of de lensdop is verwijderd en of de projector is ingeschakeld.
  Controleer of de functie "Verbergen" niet ingeschakeld is.

Probleem: Gedeeltelijk, rollend of onjuist weergegeven beeld.

Druk op de afstandsbediening op de knop "Opnieuw synchroniseren".
Indien u een PC gebruikt: Indien de resolutie van uw computer hoger is dan 1400 X 1050, volg danonderstaande stappen om de resolutie opnieuw in te stellen.

Voor Windows 3.x:

1. Dubbelblik in het Programmabeheer van Windows op het pictogram "Windows-instelling" in de Hoofdgroep.
2. Controleer of de instelling voor de resolutie lager is dan of gelijk aan 1400 X 1050.

Voor Windows 95, 98, 2000, XP:

1. Open het pictogram "Deze Computer", open het "Configuratiescherm", endubbelklik op het pictogram "Beeldscherm".

2. Selecteer het tabblad "Instellingen".

3. In de rubriek "Bureaublad" vindt u de instellingen voor de resolutie. Controleerof de resolutie kleiner is dan of gelijk is aan 1400 X 1050.

Indien de projector nog steeds het volledige beeld niet weergeeft, zult u wellicht ook het beeldscherm dat u gebruikt moeten aanpassen. Raadpleeg hiervoor de volgende stappen.

1. Volg de bovenstaande stappen 1-2. Klik op de knop "Geavanceerdeigenschappen".

2. Selecteer de knop "Wijzigen" in het tabblad "Beeldscherm".

3. Klik op "Alle apparaten weergeven." Selecteer vervolgens "Standaard monitortypen" onder Fabrikanten; Selecteer degewenste resolutie in het vak "Modellen".

4. Controleer of de instelling voor de schermweergave lager isdan of gelijk aan 1400 X 1050.

Als u een notebook gebruikt:

1. Volg eerst de bovenstaande stappen om de resolutie van decomputer aan te passen.

2. Schakel de weergave van de notebook naar de modus "alleenexterne weergave" of "alleen CRT".

Indien u problemen ondervindt bij het wijzigen van de resolutieof indien uw monitor vastloopt, start dan de volledige uitrustingen de projector opnieuw op.

Probleem: Het scherm van de Notebook of PowerBook geeft uw presentatie niet weer.

Indien u een Notebook gebruikt: Bepaalde notebooks kunnen hun eigen scherm uitschakelen wanneer een tweede weergave-apparaat wordt gebruikt. Raadpleeg de documentatie van uw computer voor informatie over de manier waarop u de schermweergave opnieuw kunt activeren.

Indien u een Apple PowerBook gebruikt: Open de PowerBook Weergave in de Regelpanelen om Video Mirroring inte stellen op "On (Aan)".

Probleem: Beeld is onstabiel of flikkert

Gebruik "Tracking (Opsporing)" om dit te corrigeren. Zie pagina 23.
Wijzig de kleureninstelling van het beeldscherm van uwcomputer.

Probleem: Beeld heeft een verticale flikkerende balk

Gebruik "Frequency (Frequentie)" om het beeld aan te passen. Ziepagina 23 voor meer informatie.

Controleer de weergavemodus van uw grafische kaart en stel deze opnieuw in om zeker te zijn van de compatibiliteit. Zie pagina 25.

Probleem: Beeld is niet scherpgesteld.

▶ Regel de focusring aan op de lens van de projector. Zie pagina 14.

▶ Controleer of het projectiescherm zich op de vereiste afstand van 4,92 tot 32,81 m (1,5 tot 10,0 voet) van de projector bevindt.

Bijlagen

Probleem: Beeld is gespiegeld.

Selecteer de opdracht "Image (Beeld)" in het OSD-menu en pas de richting van de projectie aan. Zie pagina 22,23.

Probleem: De lamp dooft of maakt een knallend geluid

Wanneer de lamp het einde van zijn levensduur bereikt zal deze opbrandenof een luid knallend geluid maken. Indien dit gebeurt, zult u de projector nietopnieuw kunnen inschakelen zolang de lamp niet wordt vervangen.Raadpleeg hiervoor de werkwijze zoals beschreven in het hoofdstuk "De Lamp Vervangen" op pagina 36.

Probleem: Bericht LED-lampje

Bericht	Voedings-LED	Temp LED Lamp LED
	Oranje
Stand-by status (invoer voedingskabel)	Langzaam knipperend	○
Lampverlichting		○
Voeding aan		○
Voeding uit(Afkoeling)	kni end	○
Fout (Lamp werkt niet)		○
Fout (Fatale fout) knipperend
Fout (ventilatievergrendeling)	knipperend	kni
Fout (Oververhitting) knipperend
Fout (Defecte lamp)	○

=>Lamp aan =>Lamp uit

De lamp vervangen

Waarschuwing:

Het lampcom- partiment is zeer warm! Laat het afkoelen voordat u de lamp vervangt!

De projector zal zelf de levensduur van de lamp detecteren. Hetwaarschuwingsbericht "Lamp is approaching the end of its useful life infull power operation.Replacement Suggested! (De lamp nadert het einde van zijn nuttige levensduur voor werking op vol vermogen. Vervanging aanbevolen!)" wordt weergeven. Vervang de lamp zo snel mogelijk wanneer u dit bericht ziet. Zorg ervoor dat de projector gedurende minstens 30 minuten isafgekoeld voordat u de lamp vervangt.

Waarschuwing:

Laat de lampmodule niet vallen, of raak de lamp niet aan, om het risico op persoonlijk letsel te voorkomen. De lamp kan uiteenspringen en letsels veroorzaken.

Werkwijze voor het Vervangen van de Lamp:

1. Druk op de voedingsknop om de voeding van de lamp uit te schakelen.
2. Laat de projector gedurende tenminste 30 minuten afkoelen.
3. Maak de voedingskabel los.
4. Verwijder de klep. ①
5. Duw het deksel omhoog en haal het weg. ②
6. Verwijder de 3 schroeven van de lampmodule. ③
7. Trek de lampmodule uit. ④
   Om de lampmodule te vervangen, dienen de eerdere stappen te worden herhaald.

Bijlagen

Probleem: Waarschuwingsberichten

Het bericht: "Lamp is approaching the end of its useful life in full poweroperation. Replacement Suggested (De lamp nadert het einde van zijn nuttige levensduur voor werking op vol vermogen. Vervanging aanbevolen!)" wordt gedurende 10 secondenweergegeven wanneer de lamp bijna het einde van zijn levensduur heeftbereikt.
“Projector Overheated. Lamp will automatically turn off soon. (Projector oververhit. De lamp wordt binnen korte tijd automatisch uitgeschakeld.)” (Oververhitting) wordt weergegeven wanneer de systeemtemperatuurove rverhit raakt.
"Fan fail. Lamp will automatically turn off soon. (Ventilator defect. De lamp wordt binnen korte tijd automatisch uitgeschakeld.)" (ventilatiefout) wordtweergegeven wanneer de ventilator niet werkt.

Specifications

De onderstaande specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving. Raadpleeg de aangekondigde marketingspecificaties van Acer met betrekking tot de laatste specificaties.

Lichtverwerkingsinstrumenten - Eén chip DLP ^® Technologie door Texas

Lamp - 300W door gebruiker te vervangen lamp

Aantal pixels - 1280 pixels(H) X 768 regels(V)

Kleurenweergave mogelijk - 16,7miljoen kleuren

Contrastverhouding - 2500:1 (Vol aan/Vol uit)

Uniformiteit - 85%

Geluidsniveau - 30dB(A)(standaardmodus) / 28dB(A)(ECO modus)

Projectielens - F/2,5\~2,8 f=22,5\~26,69mm met 1,2x handmatige zoomlens

Grootte projectiescherm(Diag.) - 29,2 tot 300" diagonaal

Projectie-afstand - 3,94 tot 34,07 voet (1,2 tot 10,38 meter)

Videocompatibiliteit - NTSC 3.58/NTSC 4.43/PAL/SECAM en HDTV compatibel

- Composite video- & S-Video-capaciteit

Horizontale frequentie - 31,5kHz\~100kHz horizontale scan

Verticale frequentie - 56Hz\~85Hz verticaal vernieuwen

Voeding - Universele AC-invoer 100-240V Invoerfrequentie 50/60Hz

I/O-aansluiting

- Voeding: AC-aansluiting vermogensinvoer

- Eén DVI-aansluiting

- Eén 15-pin d-sub voor VGA, component en HDTV-signaal

- Eén HDMI-ingang voor digitale video-invoer

- RS232: voor de besturing van de afstandsbediening

- VGA-uitgang: één 15-pins D-sub

- Video-ingang:

■ Eén Composite video RCA-ingang

■ Eén S-Video-ingang

■ Een set (3 RCA) component-ingangen

- USB: één USB-aansluiting

- Audio-ingang: één koptelefoonaansluiting voor audio-invoer

Gewicht

Afmetingen (B x H x D)

Environmental

- 7,6 lbs (3,5kg)

- 13,9 x 11,10 x 4,68 inches (350 x 282 x 119 mm)

- Werktemperatuur: 41\~95°F (5\~35°C) Vochtigheid: 80% maximum (Niet condenserend)

- Opslagtemperatuur: -4\~140°F (-20\~60°C)

Vochtigheid: 80% maximum (Niet condenserend)

Veiligheidsvoorschriften

- FCC Klasse B, CE Klasse B, VCCI-II, ETL, cETL, ETL-GS, C-tick, PSB, PSE, CB rapport, CCC

Compatibiliteitsmodi

Modus Resolutie		Vert.Frequentie [Hz]	Hor.Frequentie [KHz]
VGA- analoog
VGA 640 x 480	60 31,5
	640 x 480 72	37,9
	640 x 480 75	37,5
	720 x 400 70	31,5
SVGA 800 x 600	56 35,2
	800 x 600 60	37,9
	800 x 600 72	48,1
	800 x 600 75	46,9
XGA 1024 x 768	60 48,4
	1024 x 768 70	56,5
	1024 x 768 75	60,0
	1024 x 768 85	68,7
SXGA 1152 x 864	70 63,8
	1280 x 1024	60 63,98
	1280 x 1024	75 79,98
QuadVGA 1280 x 960	60 59,7
SXGA+ 1400 x 1050	60 63,98
MAC 1152 x 870	75,06 68,68
MAC G4 640 x 480	60 31,35
i Mac DV 1024 x 768	75 60,0
VGA - analoog - Duur uitbreiding breedbeeld
	1280 x 720	60 45,0
	1280 x 768	60 48,36
	1280 x 800	60 49,702
	1360 x 768	60 47,72
	1440 x 900	60 55,935
DVI- digitaal
VGA	640 x 480	60 31,5
	720 x 400	70 31,5
SVGA	800 x 600	56 35,2
	800 x 600	60 37,9
	800 x 600	72 48,1
	800 x 600	75 46,9
XGA(Native) 1024 x 768	60 48,4
	1024 x 768	70 56,5
	1024 x 768	75 60,0
SXGA(Gecomprimeerd)	1152 x 864	70 63,8
	1280 x 1024	60 63,98
	1280 x 1024	75 79,98
SXGA+(Gecomprimeerd)	1400 x 1050	60 63,98
DVI- digitaal - Duur uitbreiding breedbeeld
	1280 x 768 60	48,36
	1280 x 800 60	49,702
	1360 x 768 60	47,72
	1440 x 900 60	55,935
HDMI- digitaal
(1) Pc-signaal.	*Ondersteuning boven DVI digitaal timingformaat.
(2) Videosignaal.
480i	704 x 480 59	94(29,97) 15,73
480p	704 x 480 59	94 31,47
576i	720 x 576 50	(25) 15,63
576p	720 x 576 50	31,25
720p	1280 x 720 60	45,00
720p	1280 x 720 50	37,5
1080i	1920 x 1080 60	(30) 33,75
YPbPr Analog
480i	704 x 480 59	94(29,97) 15,73
480p	704 x 480 59	94 31,47
576i	720 x 576 50	(25) 15,63

Voorschriften & veiligheidsrichtlijnen

In deze bijlage vindt u algemene mededelingen met betrekking tot uw Acer-projector.

FCC-verklaring

Dit apparaat werd getest en voldoet aan de beperkingen voor een digitaal apparaat van Klasse B, in overeenstemming met Deel 15 van de FCC-voorschriften. Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert, gebruikt en straalt radiofrequentie-energie uit die, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storingen kan veroorzaken aan radiocommunicaties.

Er is echter geen garantie dat er geen storing zal optreden in een particuliere installatie. Als dit apparaat toch schadelijke storingen veroorzaakt aan radio- of televisieontvangst, wat kan vastgesteld worden door het apparaat in en uit te schakelen, moet de gebruiker deze storing proberen te corrigeren door een of meer van de volgende maatregelen te nemen:

- Wijzig de richting van de ontvangstantenne of verplaats de antenne.

- Vergroot de afstand tussen het apparaat en de ontvanger.

- Sluit het apparaat aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.

- Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp.

Opmerking: Afgeschermde kabels

Alle aansluitingen op andere computerapparaten moeten gebeuren met afgeschermde kabels zodat de FCC-voorschriften steeds worden nageleefd.

Opgelet

Wijzigingen of aanpassingen die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker, die wordt verleend door de Federale Communicatiecommissie, om deze computer te gebruiken, nietig verklaren.

Gebruiksvoorwaarden

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het gebruik is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke storing veroorzaken en
2. Dit apparaat moet elke ontvangen storing aanvaarden, met inbegrip van storing die ongewenste werking kan veroorzaken.

Verklaring van conformiteit voor EU-landen

Acer verklaart hierbij dat deze Acer-projector voldoet aan de essentiële vereisten en andere relevante voorwaarden van de Richtlijn 1999/5/EC. (Bezoek http:// global.acer.com.)

Belangrijke veiligheidsinstructies

Lees deze instructies aandachtig. Bewaar ze zodat u ze later opnieuw kunt raadplegen.

1. Volg alle waarschuwingen en instructies op die op het product zijn gemarkeerd.

2. Trek de stekker van dit product uit het stopcontact voordat u het schoonmaakt. Gebruik geen vloeibare reinigingsmiddelen of spuitbussen. Gebruik een vochtige doek om het product te reinigen.

3. Gebruik dit product niet in de buurt van water.

4. Zet dit product niet op een onstabiel wagentje of op een wankele voet of tafel. Het product kan ernstige schade oplopen wanneer u het laat vallen.

5. Dit product moet worden gebruikt met het type stroom dat op het markeerlabel is aangegeven. Als u niet zeker bent van het beschikbare stroomtype, moet u contact opnemen met uw leverancier of uw lokale elektriciteitsmaatschappij.

6. Zorg ervoor dat er niets op de voedingskabel staat. Plaats dit product niet op een plaats waar mensen op de kabel kunnen trappen.

7. Duw nooit objecten in dit product door de sleuven van de behuizing aangezien deze objecten gevaarlijke voltagepunten kunnen raken of een kortsluiting kunnen veroorzaken in de onderdelen. Dit kan vuur of elektrische schokken veroorzaken. Zorg ervoor dat u nooit vloeistof op of in het product morst.

8. Probeer niet zelf het product te repareren, aangezien het openen of verwijderen van de deksels u kan blootstellen aan gevaarlijke spanningspieken of andere risico's. Laat alle onderhoud en reparaties over aan bekwame vakmensen.

9. In de volgende omstandigheden moet u dit product loskoppelen van het stopcontact en contact opnemen met bevoegd onderhoudspersoneel:

a. Wanneer de voedingskabel of stekker beschadigd of gerafeld is.
b. Als er vloeistof in het product is gemorst.
c. Als het product aan regen of water werd blootgesteld.
d. Als het product niet normaal werkt wanneer de

gebruiksaanwijzingen worden gevolgd. Pas alleen de bedieningselementen aan die door de gebruiksaanwijzingen zijn beschreven. Onjuiste aanpassingen aan andere bedieningselementen kunnen schade veroorzaken. In dat geval is het mogelijk dat een bevoegde technicus uitgebreide werkzaamheden moet uitvoeren aan het apparaat om het product te herstellen naar de normale toestand.

e. Als het product is gevallen of als de behuizing beschadigd is. Als het product een opvallende verandering in prestaties vertoont, wat erop wijst dat reparatie of onderhoud nodig is.

1. Om het gevaar van onverwachte elektrische schokken te vermijden, mag u de voedingsadapter alleen gebruiken als de wandcontactdoos correct is geaard.

Canada – Licentievrijstelling radiocommunicatie-apparatuur met laag vermogen (RSS-210)

a. Algemene informatie De werking is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken en
2. Dit apparaat moet elke storing aanvaarden, met inbegrip van storing die ongewenste werking van het apparaat kan veroorzaken.

b. Werking in 2.4 GHz-band. Om radiostoring van de gelicentieerde service te voorkomen, is dit apparaat bedoeld om binnenshuis te worden gebruikt. Als het buitenshuis wordt geïnstalleerd, is het apparaat onderworpen aan licenties.
