GEBRUIKSAANWIJZING 65553G-M AEG-ELECTROLUX

Gebruiksaanwijzing Operating instructions

Gaskookplaat Gas hob

Geachte mevrouw, heer

Hartelijk dank voor het kiezen van een van onze kwaliteitsproducten. U heeft een goede keuze gemaakt. Zo kunt u dankzij de combinatie van functioneel design en hoogwaardige technologie rekenen op optimale prestaties en bedieningsgemak.

En onze zorg voor het milieu, komt o.a. tot uitdrukking in het energiebesparend functioneren van dit apparaat. Om er zeker van te zijn dat uw apparaat optimaal en onberispelijk presteert, dient u deze gebruiksaanwijzing aandachtig door te lezen. Dan zult u alle processen perfect en zeer efficiënt kunnen besturen.

Wij raden u aan deze gebruiksaanwijzing goed te bewaren, zodat u nog eens iets kunt nalezen. En wilt u dit boekje doorgeven aan een eventuele volgende eigenaar van het apparaat.

Wij wensen u veel succes met uw nieuwe apparaat.

Over deze gebruiksaanwijzing

Onderstaande symbolen vindt u in de tekst en hebben de volgende betekenis:

Aanwijzingen m.b.t. de veiligheid

Aanwijzingen m.b.t. het gebruik

Adviezen en tips

Informatie m.b.t. het milieu

Inhoud

Voor de gebruiker

Waarschuwingen en adviezen 4

Uitvoering 7

Aanwijzingen voor de gebruiker 8

Het gebruik 10

Onderhoud 11

Garantie/serviceafdeling 21

Service en originele onderdelen 23

Europese garantie 23

Aanwijzingen voor de installateur 14

Aanpassing aan verschillend gastype 16

Elektrische aansluiting 17

Inbouw en montage 18

Inbouwmogelijkheden 20

Nederlands

Waarschuwingen en adviezen

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Installatie

• Het installeren en aansluiten van het apparaat dient door een erkend installateur te geschieden.
• Sluit het apparaat aan op het juiste type gas, zoals vermeld op de sticker naast de gasaansluiting van de kookplaat.
• Tijdens het gebruik produceert de kookplaat warmte en vocht. Zeker tijdens een langdurig gebruik. Zorg dan voor een goede ventilatie door de afzuigkap in te schakelen of door een raam open te zetten.
• Controleer het apparaat na het uitpakken op beschadigingen. Controleer ook het aansluitsnoer op beschadigingen. Neem in geval van beschadiging contact op met uw leverancier.
• De fabrikant wijst elke aansprakelijkheid ten aanzien van schade of letsel af, indien bovenstaande veiligheidsmaatregelen niet zijn getroffen of in acht genomen.

Tijdens het gebruik

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.

• Dit toestel is niet aangesloten op een afvoerkanaal voor verbrandingsgassen. Het moet geplaatst en aangesloten worden in overeenstemming met de geldende voorschriften. Bijzondere aandacht moet worden gegeven aan die punten die betrekking hebben op de ventilatie.

• Installatie en aansluiting dienen door een daartoe erkend installateur uitgevoerd te worden, volgens de hem bekende voorschriften. Bij aflevering door de fabrikant of importeur is het kookplateau uitsluitend geschikt voor gebruik op aardgas. Een eventuele ombouw voor het gebruik op flessengas, mag alleen door een erkend installateur gebeuren, onder gebruikmaking van origineel, door de fabrikant van het kookplateau geleverd ombouwmateriaal.

• Een eventueel noodzakelijke wijziging van de gas- en/of elektriciteitsvoorzieningen ten behoeve van de installatie van dit apparaat, dienen eveneens door een erkend installateur uitgevoerd te worden.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Gebruik nooit te kleine of onstabiel staande pannen.
• Wees uiterst voorzichtig met olie en vet.
• Houd tijdens het in gebruik zijn van het kookplateau kinderen uit de buurt.
• Indien het kookplateau van een deksel voorzien is, dan is het deksel bedoeld voor het vrijhouden van stof in gesloten toestand en voor het opvangen van spatten in open toestand.
• Gebruik het deksel nergens anders voor.
• Maak het deksel altijd schoon voor u het sluit en wacht met sluiten tot de branders afgekoeld zijn.

• Regelmatig schoonmaken, in feite na elk gebruik, voorkomt lelijk worden van de materiaaloppervlakken en slecht functioneren van de branders en eventuele bougies.

• Draai altijd eerst de vlam laag of uit vóór u een pan van het plateau neemt.

• Overtuig u ervan dat de knoppen in de uit-stand staan zodra u het plateau niet meer gebruikt.
• Door het gebruik van een kooktoestel op gas wordt et warmte en vochtigheid geproduceerd in het lokaal waar het toestel is opgesteld. Waak erover dat de keuken goed verlucht wordt waarbij u de natuurlijke verluchting openlaat of een mechanische voorziening aanbrengt (mechanische dampkap).
• Een langduring en intensief gebruik van het toestel kan een bijkomende verluchting vereisen, bijv. door het openen van een raam, of een efficiëntere verluchting, bijv. door het vermogen van de mechanische ventilatie te verhogen, als deze aanwezing is.
• Een brander behoort rondom te branden. Vermijd sterke tocht. Indien, onder normale omstandigheden, een brander niet rondom brandt, maak de brander dan schoon volgens de aanwijzingen in het instruktieboekje. Helpt dat niet, raadpleeg dan uw installateur of de servicedienst.
• Tracht, in geval van storing of defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden.
• Laat inspectie-en/of herstelwerkzaamheden uitvoeren door de Electrolux Klantenservice. Alleen originele Electrolux-onderdelen voldoen aan alle eisen!

Veiligheid van personen

• Houd tijdens het in gebruik zijn van de kookplaat kinderen uit de buurt. Ook na het uitschakelen blijft het apparaat lang heet. Let op dat kinderen de warme delen niet aanraken tijdens het afkoelen.
• Dit apparaat mag niet gebruikt worden door kinderen of andere personen wiens lichamelijke, motorische of geestelijke gesteldheid of gebrek aan ervaring en kennis die daardoor het apparaat niet kunnen gebruiken zonder supervisie of instructies van een verantwoordelijk persoon om zeker te zijn van dat het apparaat veilig kan worden gebruikt.
• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door ELECTROLUX SERVICE en laat geen andere dan originele DISTRI-PARTS onderdelen plaatsen.

Service

- Reparaties aan het apparaat mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's leiden.

Informatie m.b.t. het milieu

Houd bij het weggooien van de verpakking rekening met de veiligheid en het milieu.

Als u een oud apparaat afdankt, maak het dan onbruikbaar door het aansluitsnoer af te snijden.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze instructies gelden alleen voor de landen waarvan het identificatiesymbool is aan- gebracht op het titelblad van het instructieboekje en het apparaat zelf.

Uitvoering

1 2 2 3 4 5 6 7 8

1 Kookplaat
2 Normaalbrander
3 Wokbrander
4 Sudderbrander
5 Knop brander voor links (normaalbrander)
6 Knop brander achter links (normaalbrander)
7 Knop brander achter rechts (wokbrander)
8 Knop brander voor rechts (sudderbrander)

Aanwijzingen voor de gebruiker

Bedieningsknoppen

De bedieningsknoppen van de branders hebben drie standen:

gesloten - uit

maximale gastoevoer

minimale gastoevoer

Steek de brander altijd aan voordat u er een pan opzet.

Geïntegreerde ontsteking

Druk de bij de brander horende knop ge- heel in en draai hem op de hoogste stand

Maar houdt vervolgens de knop nog 5 seconden geheel ingedrukt. Dat is nodig om de vlambeveiliging in te schakelen. De vlam beveiliging voorkomt, dat het gas blijft doorstromen, als de vlam uitwaait of uitgaat door een storing in het gasnet. Zet vervolgens de knop in de gewenste stand.

Mocht na verschillende pogingen de brander niet aan gaan, controleer dan of de vlamverdeler (afb. - B) en het branderdeksel (afb. - A) goed op hun plaats liggen.

Om de brander uit te schakelen draait u de knop rechtsom op de UIT "●" stand.

Luciferontsteking

Steek de lucifer aan. Druk de knop van de betreffendebrander in en draai hem linksom. Steek de brander direkt aan.

Zet vervolgens de knop in de gewens- te stand.

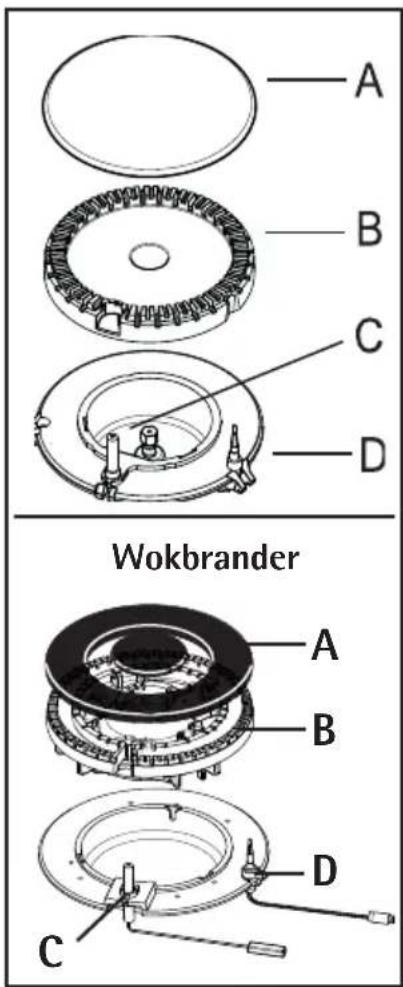

A B C D Wokbrander A B D C

A - Branderdeksel
B - Vlamverdeler
C - Vonkontsteking
D - Vlambeveiliging

Het ontstekingsmechanisme mag niet langer dan 15 seconden ingedrukt worden. Als de brander niet aan is na 15 seconden, wacht dan minstens 1 minuut voordat u het nogmaals probeert.
Als de brander per ongeluk dooft, zet dan de knop op UIT "●" en wacht minstens 1 minuut voordat u het nogmaals probeert.
Wees voorzichtig als u olie of andere vetstoffen gebruikt (zoals bij het frituren). Olie en vet ontbranden gemakkelijk bij oververhitting.
Waarschuwing Druk nooit op de knop van de brander als het branderdeksel niet op de brander ligt. Doet u dat wel, dan kan de ontstekingsunit z'n zeer hoge spanning niet kwijt hetgeen tot beschadiging van de ontstekingsunit kan leiden.
Belangrijk: Ontsteek eerst de brander en plaats dan de pan boven de brander.
Zet altijd eerst de brander lager of uit voordat u de pan van de brander neemt.

Het Gebruik

Optimaal rendement

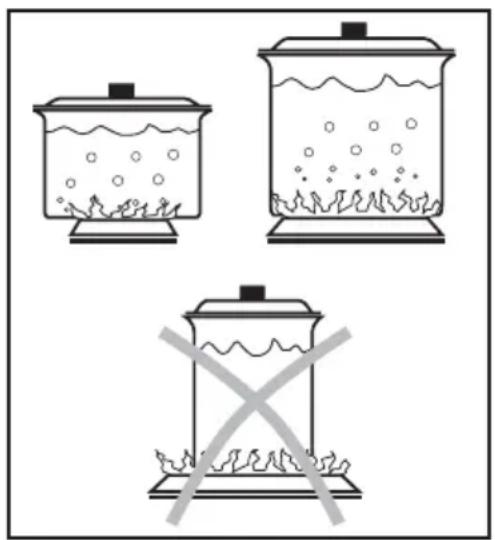

Voor een optimaal rendement moet de diameter van de pan aangepast zijn aan de brander, zodat de vlammen niet langs de zijkant uitslaan (zie tabel). Wij adviseren ook om de vlam lager te zetten zodra het kookpunt bereikt is.

- Gebruik alleen pannen met een vlakke bodem.

Wees voorzichtig als u olie of andere vetstoffen gebruikt (zoals bij het frituren). Olie en vet ontbranden gemakkelijk bij oververhitting.

Voor een juist gebruik van de kookplaat

Om minder gas te verbruiken en een beter rendement te behalen, alleen pannen gebruiken met een platte bodem en met afmetingen die geschikt zijn voor de branders, zoals aangegeven in de tabel onderaan deze pagina. Let er bovendien op dat u, zodra een vloeistof gaat koken, de vlam lager zet op een stand die voldoende is om de vloeistof aan de kook te houden.

Tijdens bereidingsmethoden waarbij vetten of oliën gebruikt worden uw gerechten goed in de gaten houden; deze stoffen kunnen, wanneer ze op hoge temperatuur gebracht worden, in brand vliegen.

Roestvrij staal kan, als het blootgesteld wordt aan extreme hitte, bruin worden. Daarom raden wij langdurig gebruik van een grillsteen, schaal van ongeglazuurd aardewerk of pan van gietijzer af. Vermijd het gebruik van aluminiumfolie om de kookplaat tijdens het gebruik te beschermen.

Vergewis u ervan dat de pannen niet uitsteken buiten de randen van de kookplaat en dat ze midden op de branders staan teneinde minder gas te verbruiken.

Zet geen onstabiele of vervormde pannen op de branders: ze zouden om kunnen vallen of de inhoud zou over de rand kunnen lopen, waardoor ongelukken kunnen ontstaan.

De pannen mogen niet op de bedieningszone staan.

Brander minimale maximale diameter diameter
Wok 180 mm 260 mmNormaalachter 120 mm 220 mmvoor 120mm 180 mmSudder 80 mm 180 mm

Trek voordat u de kookplaat gaat schoonmaken altijd eerst de stekker uit het stopcontact en laat de kookplaat afkoelen.

Voor het reinigen van de emaille delen mag nooit een agressief middel gebruikt worden. Maak een sopje van warm water met afwasmiddel.

Maak zeer regelmatig de branders schoon, verwijder voedselresten, maak de branderringen en -deksels goed droog met een zacht doekje voordat u ze weer terug zet.

De pannendragers ook met een sopje van afwasmiddel schoonmaken.

Gebruik voor het verwijderen van lastige vlekken nooit een pannenspons van staalwol, een agressief schoonmaakmiddel of een pannenspons met een harde laag. Gebruik voor het verwijderen van hardnekkig vuil daarvoor in de handel zijnde schoonmaakmiddelen zonder schurende werking.

Laat geen zure of alkalische stoffen (bijv. azijn, zout, citroensap enz...) op de kookplaat liggen.

De pannendragers van de kookplaat

De kookplaten zijn voorzien van pannendragers van gietijzer, die zwaarder en dikker zijn.

Stop de gietijzeren pannendragers niet in de afwasautomaat, aangezien ze beschadigd kunnen raken.

De pannendragers kunnen van de kookplaat verwijderd worden zodat ze beter kunnen worden schoongemaakt.

Wij adviseren u de gietijzeren pannendragers niet op de kookplaat neer te zetten om te voorkomen dat deze bekrast wordt of beschadigd raakt.

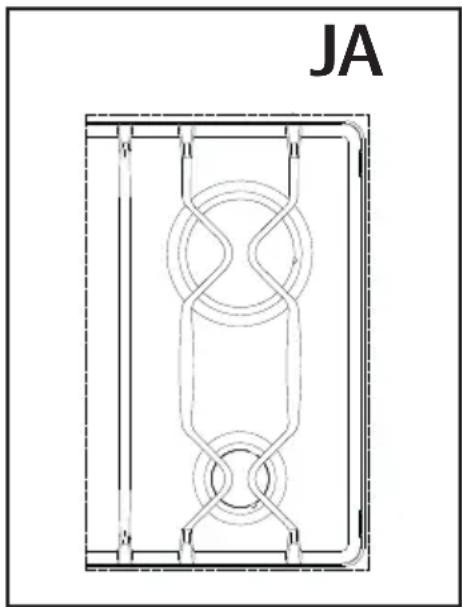

Zet de pannendragers, nadat ze gereinigd zijn, terug op hun plaats en controleer of ze goed staan.

Voor een juiste werking van de branders moet u ervoor zorgen dat de pannendragers met de concentrische spaken op de brander staan, zoals afgebeeld in figuur.

Vonkontsteking

De vonkontsteking, bestaand uit een elektrode gevat in een keramisch omhulsel, moet vrij worden gehouden van voedselresten en vocht, omdat anders de ontsteking niet functioneert.

Controleer of de branderring poorten schoon zijn.

Periodiek onderhoud

Laat af en toe door een erkend installateur of ELECTROLUX SERVICE controlleren of de gasslang en/of gasaansluiting nog in een goede staat verkeren.

Aansluiting aan 230 V \~ 50 Hz

Categorie II2E+3+

Voeding gas Aardgas G20/G25 - 20/25 mbar

Kenmerken brander

TYPE MAXIMALE BRANDER WARMTE- AFGIFTE kW	MINIMALE NOMINATE- WARMTE- AFGIFTE kW	ALE AFGIFTE AARGW	LPG
			DGAS			28-30/37 mbar
			Sproieres 100/mm	m3/h		Sproieres 100/mm	g/h
				G20 20 mbar	G25 25 mbar		G30	G31
Sudderbrander	1,0	0,33	70	0,095	0,111	50	73	71
Normaalbrander	2,0	0,45	96	0,190	0,221	71	145	143
Wokbrander	4,0	1,20	146	0,381	0,443	98	291	286

Diameters bypass

Brander ∅ Bypass	1/100 mm.
Sudderbrander 28Normaalbrander 32Wokbrander 56

Aanwijzingen voor de installateur

De volgende gebruiks-aanwijzingen zijn tot een gekwalificeerd technicus gericht, die de installatie uitvoert, zodat hij de installatie en de verbindingen op de juiste manier kan uitvoeren, de huidige wetten en normen in acht nemende. ledere tussenkomst na aansluiting dient te worden uitgevoerd met afgekoppelde of uit-geschakelde stroomtoevoer.

De installatie en de elektrische aansluiting van het apparaat moeten door een erkend vakman gebeuren.

- De zijwanden van de meubels mogen niet hoger komen dat het werkvlak van het toestel.

- Plaats het toestel niet in de buurt van ontvlambare materialen (zoals gordijnen, handdoeken enz.).

- De hierna volgende instructies zijn bestemd voor de erkende installateurs, om ervoor te zorgen dat installatie en onderhoud optimaal verlopen, volgens de geldende normen. De installatie moet conform de norm NBN D 51.003 "Installaties gevoed met stoolgas lichter dan lucht" worden uitgevoerd.

- Ontkoppel het kookplateau van de stroomtoevoer. Ingeval het plateau op de stroomtoevoer aangesloten moet blijven, moeten alle nodige voorzorgsmaatregelen worden getroffen.

Monteer een afsluitkraan die erkend is door de AGB. Starre aansluitingen verdienen de voorkeur. Bij gebruik van een gasslang moet een door de AGB erkende slang met metalen omhulsel worden gebruikt.

Bij het gebruiken van flexiebele vaste verbindingen moet men er op letten dat de pijpen niet kunnen worden geplet of dichtgekneppen en niet in aanraking komen met bewegende delen. Let hier ook op

wanneer de kookplaat wordt gecombineerd met een oven.

Deze kookplateaus kunnen zowel worden gevoed met gas van Slochteren (G25) met een nominale druk van 25 mbar als met aardgas (G20) met een nominale druk van 20 mbar. Om te werken met deze twee soorten gas is geen extra afstelling nodig.

Alvorens de installatie uit te voeren moet u nagaan of de gastoevoer volstaat voor de correcte voeding van het plateau. Bij maximum verbruik mag de drukdaling maximum 5% bedragen. Deze drukdaling is afhankelijk van volgende factoren:

• maximum debiet van de gasmeter;
• diameter en lengte van de leidingen voor en achter de meter;
• doorgangsopeningen van de verschillende kranen in het circuit;
• diameter van de eventuele tussenstukken.

Belangrijk - Voor een correcte werking, een zuinig verbruik en een grotere levensduur van het kookplateau moet u ervoor zorgen dat de toevoerdruk overeenstemt met de waarden in de tabel.

Gasaansluiting

De verstelbare aansluiting wordt door middel van een 1/2" moer vast gezet. Alle componenten zoals weergegeven in de afbeelding zijn reeds in de fabriek gemonteerd.

Om een optimaal resultaat te garanderen, is het toestel voor vertek uit de fabriek getest.

Belangrijk - Om de installatie te voltooien, kijk altijd de perfecte dirchtheid van de verbindingsstukken na door een zeepachtige oplossing te gebruiken, nooit een vlaam.

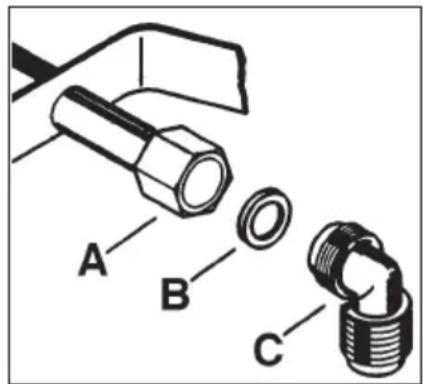

afb. 1

A B C

A) Aansluitpijp met wartel
B) Ringetje
C) Draaibare messing elleboog

Aanpassing aan verschillend gastype

Aanwijzingen m.b.t. de veiligheid

Het ingestelde type gas is aangegeven op een sticker naast de gasaansluiting. Bij ombouw moet de sticker worden vervangen.

Het ombouwen van gasinstallaties mag alleen door een erkend installateur uitgevoerd worden.

Vóór het ombouwen moet het apparaat worden losgekoppeld van gas- en stroomvoorziening: draai de gaskraan dicht en schakel de zekeringen in de huisinstallatie uit.

Vervangen van de sproeiers

1) Verwijder de roosters.
2) Neem het bovenste gedeelte en de gasontstekers.
3) Met een steeksleutel van 7 schroeft U de gassproeiers los en neemt U ze weg (afb. 2), om ze te vervangen door diegene die overeenstemmen met het type gas (zie tabel-pagina 13).
4) Hermonteer de delen door dezelfde handelingen te volgen, in tegengestelde zin.
5) Vervang het indentificatieplaatje (geplaatst vlakbij de gastoevoerpijp) door het plaatje dat oveneenstemt met het nieuwe gastype. Dit identificatieplaatje vindt u in de verpakking van het inspuitstuk meegeleverd met het toestel.

Indien de gasdruk verschillend is (of variabel) van dewelke voorzien, is het noodzakelijk een gepaste drukregelaar te plaatsen op de inlaattube, conform aan de normen.

Regeling gaspitten

1) Ontsteek de brander.
2) Breng de toets op de positie van de kleinste vlam.
3) Verwijder de toets.

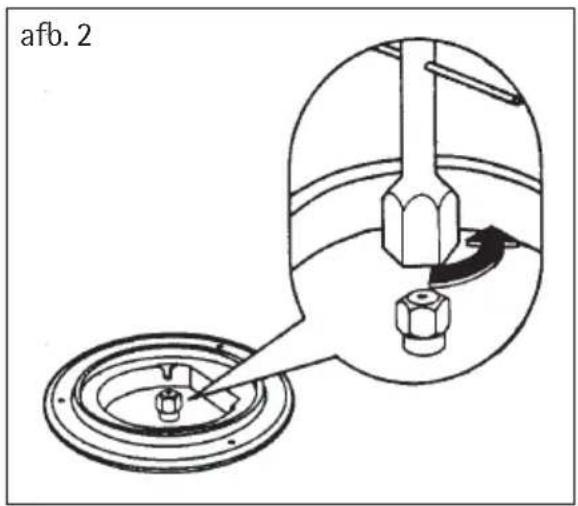

4) Regel de bypass vijs met een dunne schroevendraaier (afb. 3).

In geval van transformatie van aardgas noor flessengas, het by-pass schroofje van de kranen goed vastschroeven.

In geval van transformatie van flessengas noor aardgas, het by-pass schroofje ongeveer 1/4 draai losschroeven, totdat men een kleine regelmatige vlam verkrijgt.

5) Controleer tenslotte of er geen uitdovingen van de gaspit zijn door snel de toets van de maximale stand op de minimum stand te draaien.

afb. 2

Elektrische aansluiting

Het kookplateau is ontworpen om te werlen bij 230 V eenfasig.

De aansluiting moet worden uitgevoerd conform de voorwaarden en normen, voorgeschreven door de geldende wetgeving.

Alvorens aan te sluiten moet u nagaan of:

1) de elektrische voeding afgestemd is op het verbruik van het kookplateau (zie het identificatieplaatje);
2) de bestaande elektrische toevoer voorzien is van een aarding conform de geldende voorschriften;
3) de meerpolige stekker of de gebruikte schakelaar gemakkelijk bereikbaar zijn nadat het kookplateau gelnstalleerd is.

Het apparaat wordt stekkerklaar geleverd. Het aansluitsnoer moet worden aangesloten op een geaarde wandcontactdoos (230 V\~, 50 Hz). Deze wandcontactdoos moet overeenkomstig de voorschriften geïnstalleerd zijn.

Als een directe aansluiting op het stroomnet vereist is, moet een meerpolige stekker worden gebruikt met een minimum afstand tussen de contacten van 3 mm, aangepast aan de belasting en geldende voorschriften.

De bruine fasedraad (die aangesloten is op de "L" clip van het plateau) moet altijd worden aangesloten op het fasecontact van het stroomnet.

De stroomkabel moet zo geplaatst worden dat hij op geen enkel punt 50°C warmer kan worden dan de omgevingstemperatuur.

Vervangen van het aansluitsnoer

Het vervangen van elektrische be-kabeling mag alleen gebeuren door het technische service center of door personeel met gelijke kundigheid, overeenkomstig met de huidige bepalingen.

De verbinding tussen stroomkabel en klemmenbord is van het "Y"-type: de stroomkabel kan dus alleen worden vervangen met behulp van een speciaal stuk gereedschap waarmee de installateurs uitgerust zijn.

Wanneer de stroomkabel moet worden vervangen, mag alleen type H05RR-F worden gebruikt, en beide types moeten aangepast zijn aan de belasting en de temperatuur waarbij ze moeten functioneren. Bovendien moet de groen/gele aardingsdraad zo'n 2 cm langer zijn dan de fasedraad en de neutrale draad.

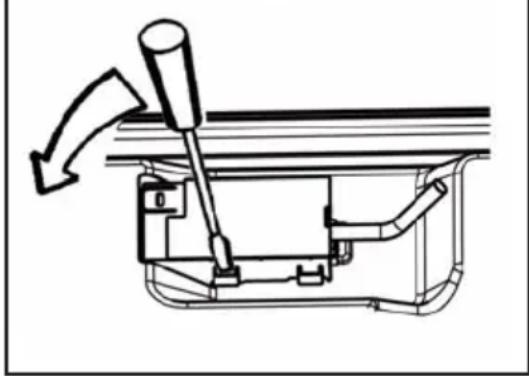

Om de klep van het klemmenbord te openen gaat u te werk als in afb. 4-a.

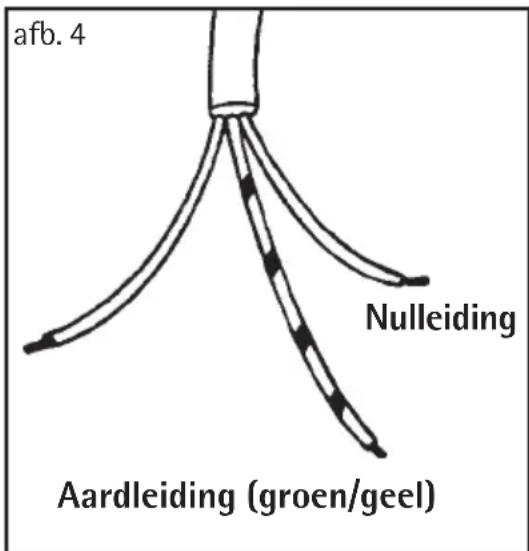

afb. 4 Nulleiding Aardleiding (groen/geel)

afb. 4-a

Afmetingen worden gegeven in millimeters

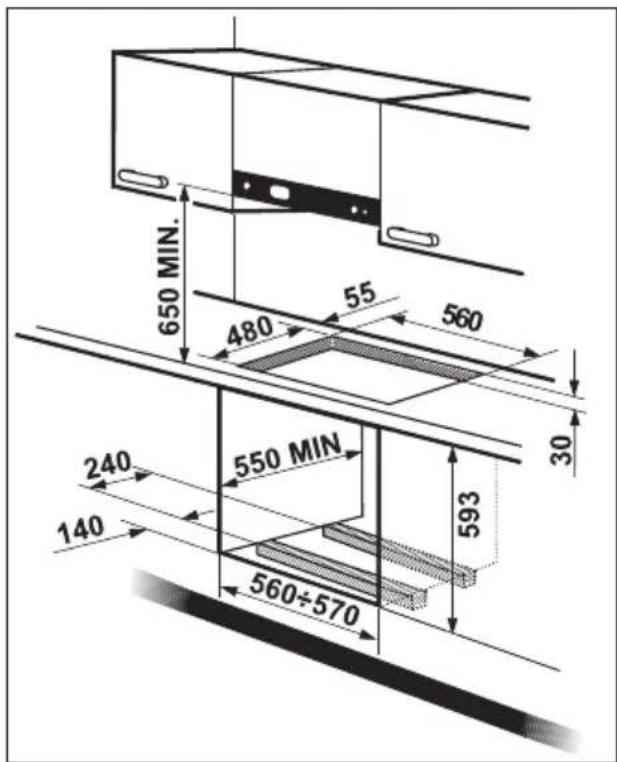

Inbouw in en bevestiging in het werkblad

De kookplaat kan gemonteerd worden in een werkblad met uitsnijmaten zoals aangegeven in afb 6. De afstand van de uitsnede tot de achterwand moet minstens 55 mm zijn. De afstand tussen de uitsnede en een eventuele rechter of linker zijwand die hoger is dan de kookplaat dient minstens 100 mm te bedragen.

650 MIN. 480 55 560 30 240 550 MIN 140 593 560÷570

afb. 6

De bevestiging van de kookplaat in het werkblad dient als volgt te worden uitgevoerd:

1. plaats de bijgeleverde afdichting op de rand van de voorkant van de uitsnede op 11 millimeter van de zijkanten en op 10 mm van de achterkant, waarbij u erop let dat de uiteinden elkaar raken zonder elkaar te overlappen (zie afb. 7).
2. Plaats de kookplaat goed in het midden van de opening in het werkblad.
3. Bevestig de kookplaat in het werkblad met de daarvoor bestemde bijgeleverde haken (afb. 8).

Het aandraaien van de schroeven is voldoende om de afdichting te laten hechten, het teveel aan afdichtingsmateriaal kan makkelijk worden verwijderd.

De rand van de kookplaat zorgt voor een dubbele afdichting die een absolute garantie biedt tegen het binnendringen van vloeistoffen.

10 11 11

afb. 7

a) afdichting
afb. 8

Inbouwmogelijkheden

Op een keukenmeubel met deur

Zorg er altijd voor, dat de onderzijde van de kookplaat minimaal 20 mm verwijderd is van onderliggende kastdelen of voorwerpen.

Een aanbevolen oplossing ziet u in afb. 9. Het paneel onder de kookplaat moet eenvoudig kunnen worden verwijderd, zodat bij evt. reparatie de kookplaat kan worden losgekoppeld.

Boven een oven

Voor de inbouwopeningen, zie afb. 6

Er zijn twee ventilatie-openingen vereist. De afbeeldingen 10 en 11 tonen twee mogelijke oplossingen.

De elektrische aansluitingen voor de oven en de kookplaat moeten toegankelijk blijven en afzonderlijk gelegd worden.

Zorg ervoor dat de onderzijde van een bovenkast altijd minimaal 650 mm verwijderd is van de kookplaat (afb. 6).

afb. 9

60 a b 30 20 min

a) Afneembare plaat
b) Eventuele ruimte voor de aansluiting

50 cm² 360 cm²

afb. 10

120 cm² 180 cm²

afb. 11

Garantie/serviceafdeling

België

WAARBORGVOORWAARDEN

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toe-passing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik
6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

8. chemische en elektrochemische inwerking van water,

9. abnormale milieuomstandigheden in het algemeen
10. voor het toestel oneigenlijke bedrijfsomstandigheden

11. contact met agressieve stoffen.

12. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

13. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

14. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.

15. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

16. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.
17. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.
18. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.
19. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

België

Tel: Fax:

Service en originele onderdelen

Deze machine is voor het verlaten van de fabriek getest en bestudeerd door experts en specialisten, om u het beste resultaat te geven.

Eventuele reparatiewerkzaamheden moeten met de grootste zorg en attentie gedaan worden.

Daarom adviseren wij dat in het geval van problemen u contact opneemt met de dichtsbijzijnde Service Centre en opgave doet van de aard van het probleem, het model (Mod.), het produktnummer (Prod.No.) en het serienummer (Ser.No) aangegeven op het typeplaatje in de inspuitset.

Originele onderdelen, goedgekeurd door de fabrikant en met dit symbool zijn alleen verkrijgbaar bij ons Service Centre en erkende onderdelen winkels.

Europese garantie

Dit apparaat wordt door Electrolux in elk van de achter in deze handleiding genoemde landen gedurende de in het bij het apparaat behorende garantiebewijs genoemdeb periode of anderszins bij de wet gegarandeerd. Als u van een van deze landen verhuist naar een ander van de hieronder genoemde landen, verhuist de garantie op het apparaat met u mee. De volgende beperkingen zijn hierop van toepassing:

• De garantie op het apparaat begint op de datum van eerste aankoop van het apparaat. Deze datum dient te worden aangetoond door overlegging van een geldig, door de verkoper van het apparaat afgegeven ankoopbewijs.
• De garantie op het apparaat geldt voor dezelfde periode en in dezelfde mate voor arbeids-loon en onderdelen als van toepassing in uw nieuwe land van vestiging op dit specifieke model of deze specifieke serie apparaten.
• De garantie op het apparaat is persoonlijk, geldt dus voor de oorspronkelijke koper van het apparaat en kan niet worden overgedragen op een andere gebruiker.
• Het apparaat wordt geïnstalleerd en gebruikt in overeenstemming met de door Electrolux afgegeven instructies en wordt alleen in huis gebruikt, dat wil zeggen, het apparaat wordt niet gebruikt voor commerciële doeleinden.
• Het apparaat wordt geïnstalleerd in overeenstemming met alle relevante voorschriften die in uw nieuwe land van vestiging van kracht zijn.

De voorwaarden van deze Europese garantie tasten geen van de aan u bij de wet verleende rechten aan.

www.electrolux.com

	[IMAGE]
Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Pärnu mnt. 153, 11624 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10A, LT 08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarłabași caddesi no : 35 Taksim İstanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"

Dear Customer
