GEBRUIKSAANWIJZING IS301 MARANTZ

Hartelijk dank voor uw aankoop van het draadloos dockingstation voor iPod van Marantz. Deze opmerkelijke component is gemaakt om u gedurende vele jaren te laten luisterplezier te geven.

Neem a.u.b. enkele minuten de tijd om deze gebruiksaanwijzing grondig door te lezen alvorens de IS301. aan te sluiten en te bedienen.

Aangezien vele aansluitingen en configuraties mogelijk zijn, nodigen wij u uit uw specifi eke systeemopstelling te bespreken met uw erkende Marantz-dealer.

INHOUDSOPGAVE

EIGENSCHAPPEN....1

VÓÓR HET GEBRUIK 1

AANSLUITBARE iPod-PRODUCTEN 1

HET PRODUCT EN DE ACCESSOIRES CONTROLEREN 2

NAMEN EN FUNCTIES ....3

HANDSET (HANDSET) (IS301)....3

BASE UNIT (BASISEENHEID) (IS301DS) 4

EXTENDER (EXTENDER) (IS301RX) 5

BASISBEDIENING....6

VOORBEREIDING VAN DE WISSELSTROOMADAPTER 6

DRAADLOZE VERBINDING 6

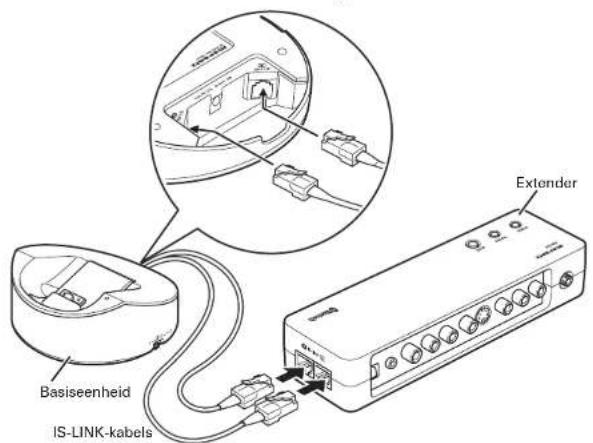

IS-LINK-VERBINDINGEN (BEKABELD) 10

GEAVANCEERDE BEWERKINGEN 12

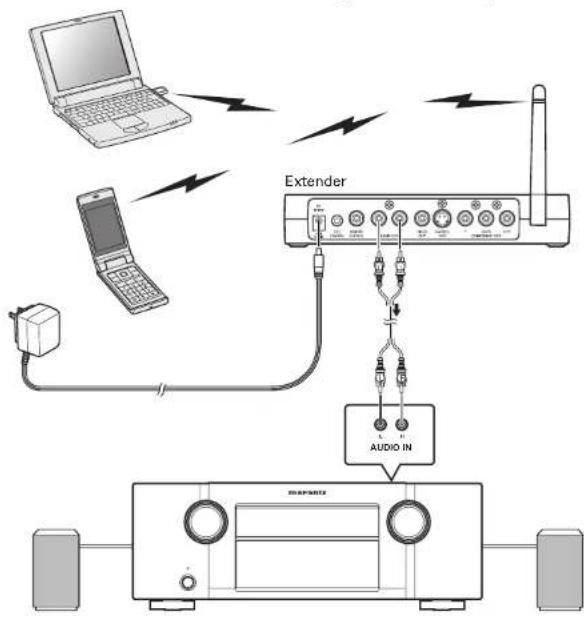

DE EXTENDER VERBINDEN MET ANDERE BLUETOOTH-APPARATEN 12

MONTEREN AAN EEN MUUR 13

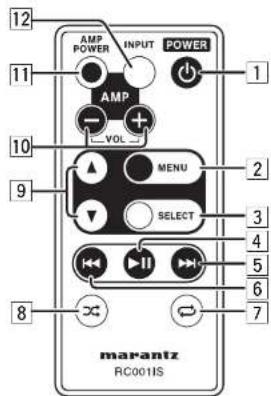

GEBRUIK VAN DE AFSTANDSBEDIENING (RC001IS) 15

PROBLEMEN OPLOSSEN....17

OVERIGE 17

SPECIFICATIES 18

NEDERLANDS

EIGENSCHAPPEN

• Door een iPod en uw audioapparatuur thuis via dit apparaat aan te sluiten, kunt u audiobestanden van de iPod afspelen met uw audioapparatuur.
• Afhankelijk van uw gebruiksdoeleinden en -omgeving, kunt u kiezen voor een draadloze of een bekabelde verbinding.
• Dankzij de technologieën voor een draadloze audiotransmissie met behulp van het Bluetooth® A2DP-profi el, kunnen de handset en de extender worden gebruikt via de draadloze verbinding.
• Dankzij de technologieën voor draadloze afstandsbediening die gebruik maken van het Bluetooth® AVRCP-profi el, kunt u de audioversterkers en andere apparatuur van Marantz die het Bluetooth® AVRCP-profi el ondersteunen, op afstand bedienen.
• Dit apparaat ondersteunt de SCMS-T-inhoudsbeveiligingsmethode voor Bluetooth®. (IS301RX)
• Videosignalen kunnen worden uitgevoerd vanaf een iPod.
• Dankzij de afstelknop voor de dikte op de handset, kan een iPod aan de handset worden gekoppeld zonder gebruik te maken van een dockingadapter.
• Er zijn twee methoden beschikbaar voor het installeren van dit apparaat: op de tafel of aan de muur.
• Een iPod kan gemakkelijk worden aangekoppeld of losgekoppeld.
• Het is mogelijk een iPod op te laden.

VÓÓR HET GEBRUIK

AANSLUITBARE iPod-PRODUCTEN

• iPod touch (1ste en 2de generatie)
• iPod classic
• iPod nano (1ste, 2de, 3de en 4de generatie)
• iPod (4de en 5de generatie)
• iPod mini

iPod is een handelsmerk van Apple Inc., gedepcneerd in de V.S. en andere landen.

Opmerkingen

• Voordat u het apparaat gebruikt, moet u uw iPod-product updaten naar de nieuwste versie.
• Ga naar de website van Apple Inc. om het updateprogramma te downloaden waarmee u uw iPod naar de nieuwste versie kunt updaten.

NEDERLANDS

VÓÓR HET GEBRUIK

HET PRODUCT EN DE ACCESSOIRES CONTROLEREN

Controleer onmiddellijk na het openen van de verpakking of het volgende product en zijn accessoires aanwezig zijn.

● Handset (Handset) (IS301) ....1

● Base unit (Basiseenheid) (IS301DSI) .....1

- Antenne voor extender ....1

● Afstandsbediening (RC001IS) ....1

● Wisselstroomadapter (voor de basiseenheid en extender) ......2

- Voedingsstekkers voor de wisselstroomadapters

• Voor de V.S.A./Japan 2

• Voor Europa ....2

IS-LINK-kabels (CAT5/LAN-kabels van het rechte type)....2

● AV-kabel....1

● Kabel afstandsbediening 1

USB-kabel 1

● Wandmontageschroeven 4

● Gebruikershandleiding ....1

● Garanties • Voor Canada ....1

• Voor de V.S.A. 1

NAMEN EN FUNCTIES

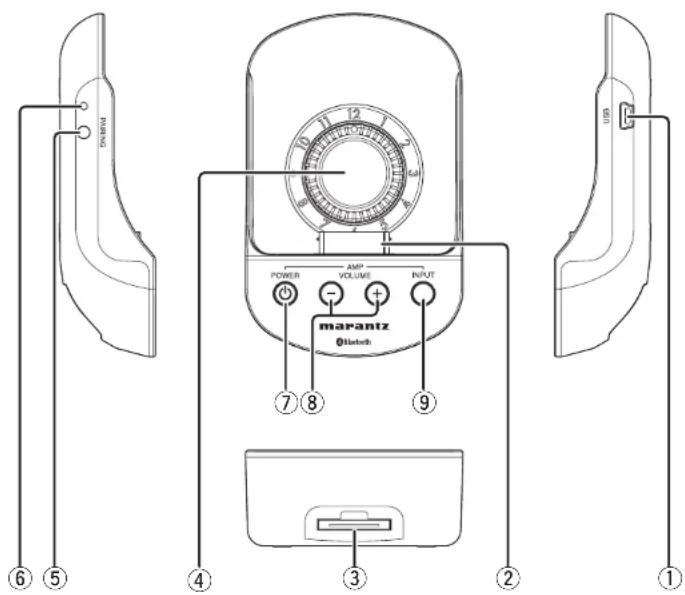

HANDSET (HANDSET) (IS301)

TOMBIA 12 POWER AMP VOLUME INPUT marantz 0.01m3 ⑦⑧ ⑨ ⑥⑤ ④ ③ ② ①

① USB-aansluiting

Sluit uw computer aan met de bijgeleverde USB-kabel.

U kunt de iPod met iTunes synchroniseren terwijl uw iPod in de handset is geplaatst.

② iPod-dockingconnector

Sluit de dockingconnector van de iPod aan.

③ Basisaansluiting

Sluit de handsetaansluiting van de basiseenheid aan.

④ Afstelknop dikte

Draai aan deze knop om de dikte in te stellen volgens de dikte van uw iPod-product. Een onjuiste aanpassing van de dikte kan schade aan de aansluitingen veroorzaken.

Raadpleeg "DE iPod AANSLUITEN OP DE HANDSET" (pagina 8) voor meer informatie.

⑤ PAIRING-toets (KOPPELEN)

Gebruik deze toets om de Bluetooth-verbinding met de extender tot stand te brengen.

⑥ PAIRING-indicator (KOPPELEN)

Deze indicator geeft de verbindingsstatus met de extender aan door middel van oplichten/knipperen en kleuren.

⑦ POWER-toets (VOEDING) (AMP-bedieningstoetsen)

Deze toets schakelt de Marantz versterker/ontvanger die extern is aangesloten via de extender IN/UIT.

⑧ Toetsen VOL +/- (VOL +/-) (AMP-bedieningstoetsen)

Deze toetsen verhogen/verlagen het volume van de Marantz versterker/ontvanger die extern is aangesloten via de extender.

⑨ INPUT-toets (INGANG) (AMP-bedieningstoetsen)

Deze toets schakelt tussen de ingangsbronnen van de Marantz versterker/AV-ontvanger die extern is aangesloten via de extender. (Sommige producten bieden deze functie mogelijk niet.)

NEDERLANDS

NAMEN EN FUNCTIES

BASE UNIT (BASISEENHEID) (IS301DS)

BOVENAANZICHT

(1) (2) (5) (4) (3)

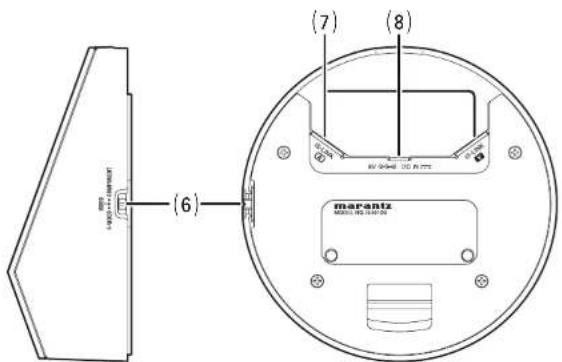

ZIJ- EN ONDERAANZICHT

(6) (7) (8) MARANTZ MARTIN 100.000000

(1) Handsetaansluiting

Sluit hier de handset aan.

Opmerking

Sluit een iPod NOOIT direct aan met deze aansluiting omdat de vorm van deze aansluiting verschilt van de dockingconnector van de iPods.

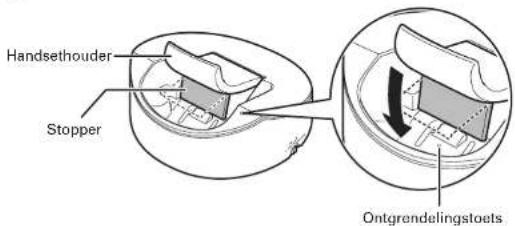

(2) Handsethouder

Til de houder op wanneer de basiseenheid aan de muur isgemonteerd. RaadpleegINSTALLATIEPROCEDURES VOOR DE BASISEENHEID (pagina 13) voor meer informatie.

(3) Voedingsindicator

Deze indicator licht op wanneer er stroom wordt geleverd vanaf de wisselstroomadapter of wanneer de basiseenheid is aangesloten op de ingeschakelde extender via de IS-LINK-kabel.

De indicator knippert wanneer een infrarood signaal wordt ontvangen van de afstandsbediening.

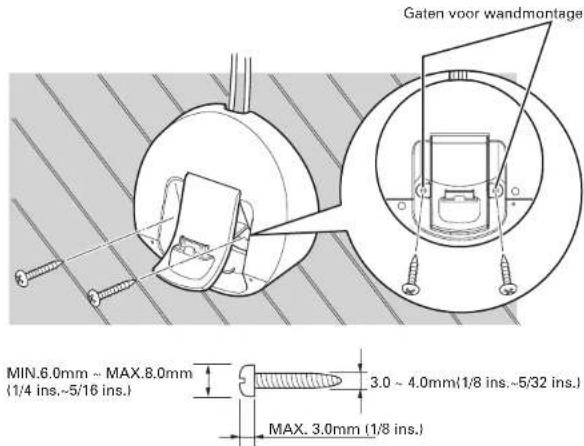

(4) Gaten voor wandmontage

Gebruik deze gaten wanneer u de basiseenheid op een muur monteert.

(5) Ontvangstvenster infrarood signaal

Dit is het ontvangstvenster voor infraroodsignalen van de afstandsbediening.

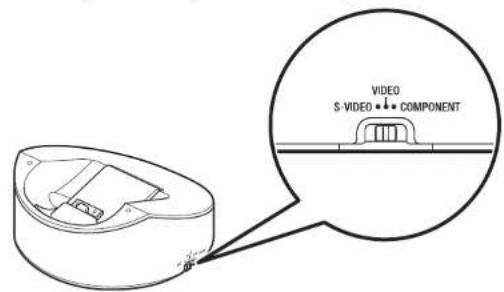

(6) Videoselectieschakelaar

Selectie van videosignalen (S-VIDEO/VIDEO/COMPONENT) die worden uitgevoerd vanaf de extender.

Als de videoselectieschakelaar tijdens de videoweergave wordt gebruikt, wordt het uitgangssignaal mogelijk niet geschakeld, afhankelijk van het type iPod dat is aangesloten. Ga in dat geval terug naar het scherm MENU en start de videoweergave opnieuw.

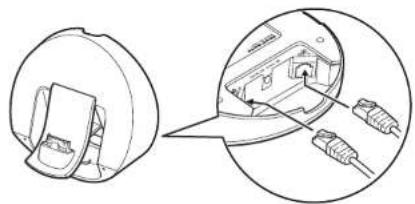

(7) IS-LINK A/V-aansluitingen

Wordt gebruikt om de basiseenheid en de extender aan te sluiten via de bigeleverde IS-LINK kabels. Voordat u de aansluiting uitvoert, moet u de voedingskabel loskoppelen en vervolgens controleren of de aansluitingen op de IS-LINK A- en V-aansluiting correct zijn uitgevoerd.

TRANSMISSIESIGNALEN VIA IS-LINK A

- Audiosignaal

• Signaal afstandsbediening

• Voeding

TRANSMISSIESIGNALEN VIA IS-LINK V

- Videosignaal

• Signaal externe controle

(8) Aansluiting wisselstroomadapter

Sluit de bijgeleverde wisselstroomadapter aan. Als de basiseenheid en de extender zijn verbonden door de IS-LINK A-aansluiting, wordt er stroom geleverd vanaf de extender.

Het is daarom niet vereist de wisselstroomadapter aan te sluiten op de basiseenheid.

NEDERLANDS

NAMEN EN FUNCTIES

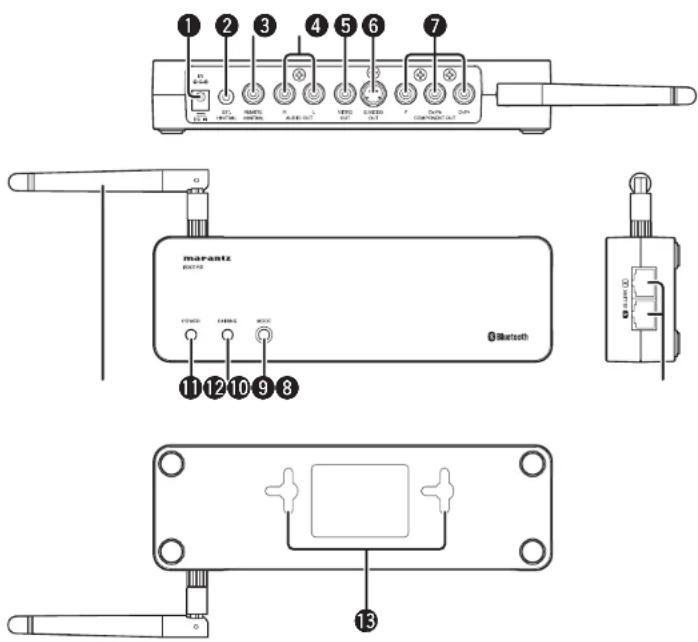

EXTENDER (EXTENDER) (IS301RX)

① Aansluiting wisselstroomadapter Sluit de bijgeleverde wisselstroomadapter aan.

② EXT. CONTROL-aansluiting

Wordt gebruikt om een extern bedieningssysteem aan te sluiten.

③ REMOTE CONTROL-aansluiting (AFSTANDSBEDIENING)

Aansluiten op een Marantz-product dat is uitgerust met een aansluiting voor een afstandsbediening.

4 Audio OUT L/R-aansluitingen (AUDIO-UITGANG L/R)

Aansluiten op de audio-ingangsaansluitingen van een versterker/ontvanger/tv

⑤ VIDEO OUT-aansluiting (VIDEO-UITGANG)

Aansluiten op de video-ingangsaansluiting van een ontvanger/tv.

⑥ S-VIDEO-OUT-aansluiting (VIDEO-UITGANG)

Aansluiten op de S-VIDEO-ingangsaansluiting van een ontvanger/tv.

⑦ COMPONENT (Y, Cb/Pb, Cr/Pr) VIDEO OUT-aansluitingen (COMPONENT (Y, Cb/Pb, Cr/Pr) VIDEO-UITGANG)

Aansluiten op de component video-ingangsaansluitingen van een ontvanger/tv.

⑧ IS-LINK A/V-aansluitingen

Wordt gebruikt om de basiseenheid en de extender aan te sluiten via de bijgeleverde IS-LINK-kabels. Sluit de bijgeleverde IS-LINK-kabels aan

Voordat u de aansluiting uitvoert, moet u de voedingskabel loskoppelen en vervolgens controleren of de aansluitingen op de IS-LINK A- en V-aansluiting correct zijn uitgevoerd.

TRANSMISSIESIGNALEN VIA IS-LINK A

- Audiosignaal

• Signaal afstandsbediening

- Voeding

TRANSMISSIESIGNALEN VIA IS-LINK V

- Videosignaal

• Signaal externe controle

⑨ MODE-toets (MODUS)

Gebruik deze toets om een draadloze verbinding tot stand te brengen tussen de handset en de extender.

⑩ PAIRING-indicator (KOPPELEN)

Deze indicator geeft de verbindingsstatus met de handset aan door middel van oplichten/knipperen en kleuren.

⑪ POWER-indicator (VOEDING)

Deze indicator licht op wanneer de wisselstroomadapter is aangesloten op de extender.

⑫ Antenne

Dit is een antenne voor draadloze communicatie. Bij de levering is deze antenne gescheiden van de extender verpakt.

Zie pagina 7 voor meer informatie over het monteren op de extender.

⑬ Gaten voor wandmontage

Gebruik deze gaten wanneer u de extender op een muur monteert.

NEDERLANDS

BASISBEDIENING

VOORBEREIDING VAN DE WISSELSTROOMADAPTER

PROCEDURES BEVESTIGING STROOMSTEKKER

1. Bevestig de bijgeleverde stroomstekker op de bijgeleverde wisselstroomadapter door de stekker in de richting van de pijl te schuiven.

Stroomstekker Wisselstroomadapter

● Voor de V.S.A./Japan

● Voor Europa

Opmerkingen

• Gebruik de stroomstekker NOOIT met andere apparaten dan de bijgeleverde wisselstroomadapter.
• Sluit de wisselstroomadapter aan op het stopcontact dat het dichtst bij de installatiepositie is gelegen.
• Voordat u de kabel van de wisselstroomadapter aansluit/loskoppelt van de wisselstroomingang, moet u ervoor zorgen dat de vnedingskabel is losgekoppeld van het stopcontact.
• Als een ongeschikte stroomstekker is aangesloten op de wisselstroomadapter, kunt u deze loskoppelen door met een puntig object zoals een pen. op de ontgrendelingstuets te drukken, zoals in de onderstaande afbeelding.

Ontgrendelingstoets

OVER VOEDING NAAR DEZE EENHEID

Er is geen voedingsschakelaar voorzien voor dit apparaat. Nadat u de wisselstroomadapter op dit apparaat hebt aangesloten en de voedingsadapter op het stopcontact is aangesloten, wordt stroom geleverd aan het apparaat.

DRAADLOZE VERBINDING

WAT IS BESCHIKBAAR WANNEER DRAADLOZE VERBINDINGEN WORDEN GEBRUIKT

• Audioweergave
• Bediening op afstand van een Marantz-versterker of -ontvanger via de AMP-bedieningstoetsen op de handset
• Gebruik van een iPod waarbij de handset is losgekoppeld van de basiseenheid
• Bediening van een Marantz-versterker met behulp van de bijgeleverde afstandsbediening (Wanneer de handset is aangesloten met de basiseenheid)

VOOR DE AANSLUITING

Opmerkingen

• Als de kabel is aangesloten op de IS-LINK-aansluitingen, wordt er geen draadloze verbinding gehoden.
• Als een iPod en de handset losgekoppeld van de basiseenheid worden gebruikt, krijgt de handset stroom van de ingebouwde batterij van de iPod. Hierdoor is het moeilijk deze items lange tijd te gebruiken. De bruikbare tijd zal verschillen afhankelijk van het type iPod-producten dat u gebruikt.
• Wat NIET beschikbaar is wanneer een draadloze verbinding wordt gemaakt:
  • Videoweergave
• Gebruik van de basiseenheid als een ontvanger van infraroodsignalen voor het bedienen van een Marantz product

NEDERLANDS

BASISBEDIENING

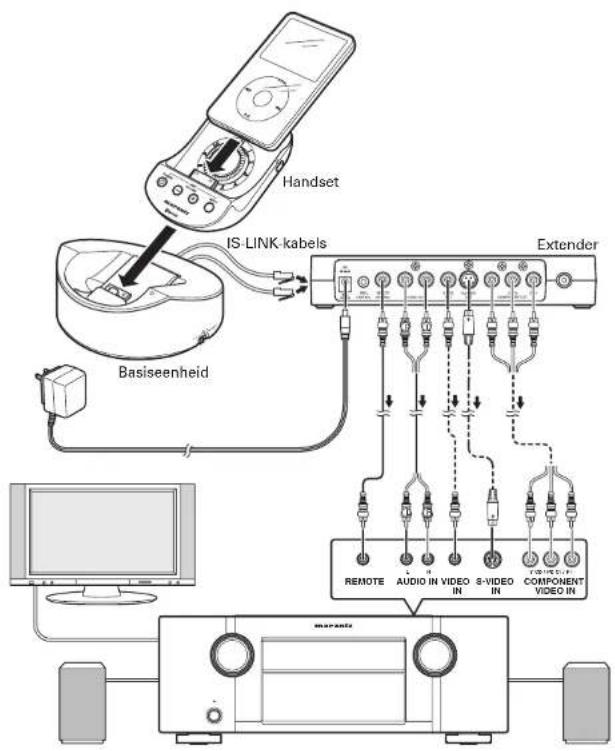

Handset Basiseenheid Extender REMOTE AUDIO IN

① DE EXTENDER EN EEN VERSTERKER VERBINDEN

1. Bevestig de bijgeleverde antenne op de antenneaansluiting van de extender.
2. Sluit de AUDIO OUT-aansluitingen van de extender aan op de lijningangen van een versterker/ontvanger via de bijgeleverde AV-kabel.
3. Als u de aangesloten versterker/ontvanger op afstand wilt bedienen met de aansluitingen voor de afstandsbediening van Marantz, moet u de REMOTE CONTROL-aansluitingen van beide apparaten verbinden via de bijgeleverde afstandsbedieningskabel. Dankzij deze aansluiting kan de Marantz-versterker/ontvanger worden bediend met de AMP-biedieningstoetsen (POWER-toets, toetsen VOLUME +/- en INPUT-toets) op de handset.
4. Sluit de bijgeleverde wisselstroomadapter aan op de aansluiting voor deze adapter op de extender. (Raadpleeg "VOORBEREIDING VAN DE WISSELSTROOMADAPTER" voor meer informatie. (pagina 6))

Antenne

NEDERLANDS

BASISBEDIENING

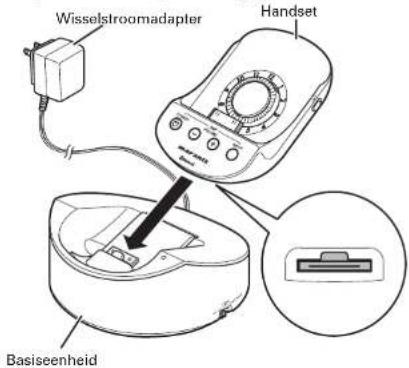

② DE HANDSET AANSLUITEN OP DE BASISEENHEID

1. Bevestig de handset op de basiseenheid, zoals weergegeven in de onderstaande afbeelding.

Wisselstroomadapter Handset Basiseenheid

1. Sluit de bijgeleverde wisselstroomadapter aan op de aansluiting voor deze adapter op de basiseenheid. IRaadpleeg "VOORBEREIDING VAN DE WISSELSTROOMADAPTER" voor meer informatie. (pagina 6!)

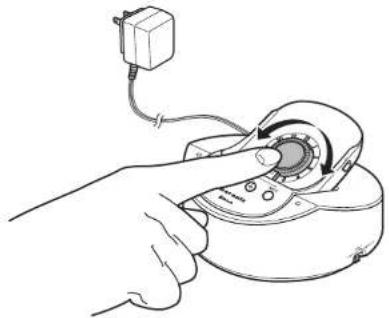

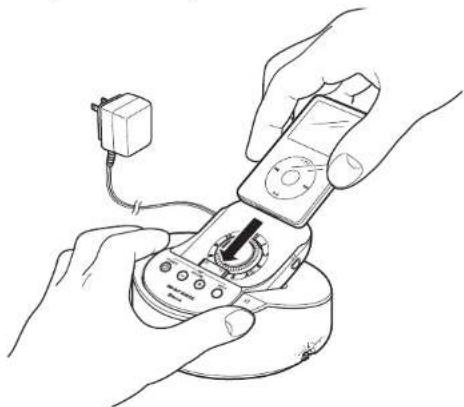

③ DE iPod AANSLUITEN OP DE HANDSET

1. Draai aan de afstelknop voor de dikte van de handset volgens het type van uw iPod. Raadpleeg de tabel "LIJST VAN POSITIES AFSTELKNOP DIKTE" voor meer informatie over de posities van de knop.

- Voordat u een iPod aansluit, moet u ervoor zorgen dat de afstelknop voor de dikte in een geschikte positie is geplaatst. Als een iPod wordt aangesloten/losgekoppeld zonder de dikte aan te passen naar een geschikte positie, kan er schade aan de aansluitingen worden veroorzaakt.

1. Maak de iPod stevig vast aan de dockingconnector van de handset.

• Wanneer u de iPod aansluit op/loskoppelt van de handset, moet u ervoor zorgen dat u de handset stevig vastineemt.
  Het verkeerd aansluiten/loskoppelen van de iPod kan de aansluitingen beschadigen.
• Wanneer u de iPod aansluit op/loskoppelt van de handset, moet u ervoor zorgen dat u de iPod NIET verwringt, anders kan dit de aansluitingen beschadigen.
• Zorg dat u de iPod NIET naar voor kantelt tijdens het gebruik, anders kan dit de aansluitingen beschadigen.

• Stop de iPod NOOIT in de handset terwijl de beschermende hoes is bevestigd. Hierdoor kan een slechte verbinding of schade aan de aansluitingen worden veroorzaakt.
• Gebruik geen andere accessoires, zoals een FM-zender of microfoon met de handset. Hierdoor kan het product defect raken.
• Marantz accepteert geen enkele aansprakelijkheid voor verlies van of schade aan de iPod-gegevens die voortvlocit uit het gebruik van een iPod-product dat op dit apparaat is aangesloten.

④ EEN DRAADLOZE VERBINDING TOT STAND BRENGEN TUSSEN DE HANDSET EN DE EXTENDER

Voor een draadloze verbinding tussen de handset en de extender is een koppeling vereist voor een onderlinge verificatie en registratie. Voor de koppeling uit in overeenstemming met de hieronder weergegeven procedures.

KOPPELINGSPROCEDURES

1. Bevestig de handset op de basiseenheid.
2. Plaats de extender in de buurt van de basiseenheid en sluit de wisselstroomadapters aan op elk van hem.
3. Druk op de PAIRING toets van de handset en laat deze los en druk eenmaal op de MODE toets van de extender.

De PAIRING-indicator zal rood oplichten (geen verbinding).

PAIRING-toets

MODE-toets

1. Houd de PAIRING-toets van de handset en MODE-toets van de extender minstens 5 seconden ingedrukt tot de PAIRING-indicator afwisselend blauw en rood begint te knipperen met intervallen van 0,5 seconde. De handset en extender zullen het koppelapparaat van elkaar zoeken.
2. Nadat het zoeken en koppelen is voltooid, wordt de PAIRING-indicator die met intervallen van 0,5 seconde knippert blauw. Het apparaat zal automatisch starten met de voorbereiding van de draadloze audioweergave.

Wanneer de PAIRING-indicator blauw begint te knipperen met intervallen van 5 seconden, betekent dit dat de voorbereiding voor de audioweergave is voltooid.

Speel af vanaf de iPod.

Opmerkingen

• Zelfs als de draadloze verbinding vanwege een bepaalde reden, zoals storing van een radiogolf of stroomuitval, is onderbroken, wordt automatisch een nieuwe verbinding tot stand gebracht.
• Als er geen nieuwe verbinding mogelijk is, licht de PAIRING-indicator rood op.
  Druk in een dergelijk geval tweemaal op de PAIRING-toets van de handset om de verbinding te verbreken en druk vervolgens opnieuw op dezelfde toets zodat de PAIRING-indicator rood oplicht.

Druk vervolgens nogmaals op de PAIRING-toets. De PAIRING-indicator begint blauw te knipperen met intervallen van 0,5 seconde om de voorbereiding van een nieuwe verbinding te starten. Wanneer de PAIRING-indicator blauw begint te knipperen met intervallen van 5 seconden, betekent dit dat de voorbereiding voor de nieuwe verbinding is voltooid.

IN EEN GEVAL WAARBIJ DE IPOD EN HANDSET WORDEN GEBRUIKT TERWIJL ZE ZIJN LOSGEKOPPELD VAN DE BASISEENHEID

Afhankelijk van het type iPod, zal de handset mogelijk niet naar de draadloze modus gaan wanneer de iPod wordt gestart.

In een dergelijk geval moet u de iPod loskoppelen van de handset terwijl de voeding van de iPod is ingeschakeld en deze vervolgens opnieuw verbinden met de handset.

NEDERLANDS

BASISBEDIENING

IS-LINK-VERBINDINGEN (BEKABELD)

WAT IS BESCHIKBAAR WANNEER LINK-VERBINDINGEN WORDEN GEBRUIKT

• Audio- en videoweergave
- Bediening op afstand van een Marantz-versterker of -ontvanger via de AMP-bedieningstoetsen op de handset
- Bediening op afstand van een Marantz-versterker met behulp van de bijgeleverde afstandsbediening
- Gebruik van de basiseenheid als een ontvanger van infrarccodsignalen voor het bedienen van een Marantz-product

VOOR DE VERBINDING

Opmerkingen

• Wat NIET beschikhaar is wanneer IS-LINK-verbindingen worden gemaakt:
• Videoweergave van een iPod wanneer de iPod en de handset zijn losgekoppeld van de basiseenheid
• Tijdens een IS-LINK-verbinding krijgt de basiseenheid stroom van de extender. Het is daarom niet vereist de wisselstroomadapter aan te sluiten op de basiseenheid.
• Er worden drie types videosignalen uitgevoerd vanaf de extender. Stel de schakelaar van de videoselectie van de basiseenheid in volgens het video-uitgangssignaal dat moet worden gebruikt.
• Als de videoselectieschakelaar tijdens de videoweergave wordt gebruikt, wordt het uitgangssignaal mogelijk niet geschakeld, afhankelijk van het type iPod dat is aangesloten. Ga in dat geval terug naar het scherm MENU en start de videoweergave opnieuw.
• Sommige iPods bieden geen ondersteuning voor de uitvoer van component video.

VIDEO S-VIDEO ••• COMPONENT

Handset IS-LINK-kabels Extender Basiseenheid REMOTE AUDIO IN VIDEO IN 8-VIDEO IN COMPONENT VIDEO IN macrol

NEDERLANDS

BASISBEDIENING

① DE EXTENDER EN EEN VERSTERKER VERBINDEN

1. Sluit de AUDIO OUT-aansluitingen van de extender aan op de lijningangen van een versterker/ontvanger via de bijgeleverde AV-kabel.
2. Sluit de video-ingangsaansluiting van een versterker/ontvanger/tv aan op een van de VIDEO OUT-aansluitingen (VIDEO/S-VIDEO/COMPONENT) van de extender met behulp van een geschikte videokabel. De S-VIDEO- en component video-kabels worden niet bij dit apparaat geleverd. Gebruik een videokabel die in de handel verkrijgbaar is.

Opmerking

Sluit NOOIT verschillende videokabels tegelijk aan, anders kan dit leiden tot gestoorde videosignalen of een defect.

1. Als u de aangesloten apparatuur op afstand wilt bedienen met de REMOTE CONTROL-aansluitingen van Marantz, moet u de REMOTE CONTROL-aansluitingen van de aangesloten apparatuur en van de extender met de bijgeleverde afstandsbedieningskabel.

1. Sluit de basiseenheid en extender aan met twee bijgeleverde IS-LINK-kabels.

Basiseenheid IS-LINK-kabels Extender

1. Sluit de bijgeleverde wisselstroomadapter aan op de aansluiting voor deze adapter op de extender. (Zie pagina 6 voor details over de voorbereiding van de wisselstroomadapter.)

③ DE HANDSET AANSLUITEN OP DE BASISEENHEID

Zie pagina 8 voor details over de verbinding.

- Tijdens een IS-LINK-verbinding krijgt de basiseenheid stroom van de extender. Het is daarom niet vereist de wisselstroomadapter aan te sluiten op de basiseenheid.

④ EEN iPod AANSLUITEN OP DE HANDSET

Zie pagina 8 voor details over de verbinding.

NEDERLANDS

GEAVANCEERDE BEWERKINGEN

DE EXTENDER VERBINDEN MET ANDERE BLUETOOTH-APPARATEN

De extender kan worden verbonden met andere Bluetooth-apparaten via het A2DP-profi el.

1. Wanneer de handset en extender draadloos zijn verbonden, drukt u op de PAIRING-toets van de handset. De PAIRING-indicator zal rood oplichten en de draadloze communicatie aan de zijde van de handset wordt gestopt.
   Laat de handset 10 seconden staan.

2. Plaats een ander Bluetooth-apparaat bij de extender.

3. Druk eenmaal op de MODE toets van de extender. De PAIRING-indicator zal rood oplichten. Raadpleeg de bedieningshandleiding van uw Bluetooth-apparaat voor de procedures voor het koppelen van het aangesloten Bluetooth-apparaat.

4. Houd de MODE-toets gedurende minstens 5 seconden ingedrukt tot de PAIRING-indicator afwisselend blauw en rood begint te knipperen met intervallen van 0,5 seconde. De eenheid zal een apparaat zoeken dat moet worden gekoppeld.

5. Nadat een te koppelen apparaat is gevonden, wordt de PAIRING-indicator die met intervallen van 0,5 seconde knippert blauw. Het apparaat zal automatisch starten met de voorbereiding van de draadloze audioweergave.

Als op het andere Bluetooth-apparaat een wachtwoord is vereist, voert u "0000" in.

1. Nadat de verbinding met de A2DP/AVRCP-profi elen is gemaakt, begint de PAIRING indicator blauw te knipperen met intervallen van 5 seconden en wordt de voorbereiding voor de weergave voltooid.

Opmerkingen

• Nadat het koppelen is voltoid, is er geen verdere koppeling vereist voor dezelfde apparaten van de volgende Bluetooth-communicatie
• U kunt maximaal 8 Bluetooth apparaten met A2DP/AVRCP profi elen koppelen met dit apparaat.
• Als er meer dan 8 gekoppelde apparaten zijn, worden de reeds gekoppelde apparaten gewist, te beginnen vanaf de oudste koppeling, wanneer een nieuw apparaat wordt gekoppeld.
• Er is een verbinding van de handset met andere Bluetooth-apparaten mogelijk op dezelfde manier als met de handset.
• Bluetooth en zijn logo zijn handelsmerken van Bluetooth SIG, Inc. en Marantz gebruikt ze op basis van de geschikte licentie.
• Er wordt geen verbinding met alle Bluetooth-apparaten gegarandeerd.

NEDERLANDS

GEAVANCEERDE BEWERKINGEN

MONTEREN AAN EEN MUUR

Dit apparaat kan aan een muur worden gemonteerd. Lees de onderstaande voorzorgsmaatregelen en installeer het apparaat voorzichtg.

Voor uw veiligheid is het aanbevolen de montage over te laten aan een professionele aannemer.

OPMERKINGEN OVER DE INSTALLATIELOCATIE

• Controleer de geschiktheid van het materiaal en de constructies op de installatielocatie. Als de geschiktheid niet is gegarandeerd, kan het apparaat vallen en lichamelijke letsels veroorzaken.
• Monteer het apparaat NOOIT op een locatie die onderhevig is aan trillingen, schokken of sterke impact. Hierdoor kan het apparaat vallen, schade oplopen of lichamelijke letsels veroorzaken.
• Controleer of er geen elektrische kabels of leidingen in de muur zitten voordat u begint met de installatie.

VOORZORGSMAATREGELEN BIJ DE INSTALLATIE

• Wijzig het apparaat NOOIT en gebruik het nooit op een ongepaste manier. Als het apparaat valt, kan het lichamelijke letsels veroorzaken.
• De bijgeleverde wandmontageschroeven zijn voor houten muren. Als het apparaat aan een muur in een ander materiaal dan hout moet worden gemonteerd, moet u in de handel verkrijgbare schroeven die geschikt zijn voor de structuur en de materialen van de muur aanschaffen.
• Maak de schroeven stevig vast wanneer u de basiseenheid monteert. Losse schroeven kunnen een ongeval veroorzaken, zoals het vallen van het apparaat. Zorg dat de schroeven NOOIT los zitten.
• Monteer het apparaat NOOIT op een manier dat het uitsteekt uit een buitenhoek van de muur. Omdat een persoon of object hierdoor tegen het apparaat kan stoten, kan dit leiden tot lichamelijke letse's of materiële schade.
• Marantz accepteert geen aansprakelijkheid voor ongevallen of schade die voortvloeit uit een verkeerde montering of behandeling.
• Zorg er bij het monteren voor dat uw vingers of handen niet gekneld raken.
• Zorg dat de twee schroeven stevig zijn vastgemaakt in de gaten voor het monteren van de extender aan de muur

INSTALLATIEPROCEDURES VOOR DE BASISEENHEID

1. Verwijder de handset van de basiseenheid.
2. Duw de houder van de stopper door de opening in de onderkant van de basiseenheid.

Stopper

1. Duw de stopper omlaag terwijl de handsethouder omhoog is zodat de stopper op zijn plaats klikt en vergrendelt.

Handsethouder Stopper Ontgrendelingstoets

1. De kabels aansluiten.

1. Maak de basiseenheid vast aan de muur. Maak hiervoor de schroeven met een grootte zoals hieronder weergegeven vast met behulp van een schroevendraaier in de gaten voor de wandmontage van de basiseenheid.

Gaten voor wandmontage MIN.6.0mm ~ MAX.8.0mm (1/4 ins.~5/16 ins.) MAX. 3.0mm (1/8 ins.) 3.0 ~ 4.0mm(1/8 ins.~5/32 ins.)

Opmerkingen

• Controleer of het apparaat stevig is bevestigd aan de muur.
• Maak de kabels stevig vast aan het apparaat.
• Om het apparaat los te koppelen van de muur en op een tafel te gebruiken, plaatst u de stopper terug in zijn oorspronkelijke positie door de ontgrendelingstoets ingedrukt te houden en plaatst u vervolgens de handsethouder terug in zijn oorspronkelijke positie

INSTALLATIEPROCEDURES VOOR DE EXTENDER

De extender kan worden gemonteerd op een muur of een rack via de twee gaten op de onderkant van de extender.

De extender kan verticaal of horizontaal worden geinstalleerd. Selecteer de stand volgens de installatie-ornstandigheden.

Opmerkingen

• De ontvangstgevoligheid verschilt afhankelijk van de richting van de antenne. Voordat u de extender installeert, moet u de richting van de antenne aanpassen en controleren of de radiogolven veilig kunnen worden ontvangen.
• De bijgeleverde wandmontageschroeven zijn voor houten muren. Als het apparaat aan een muur in een ander materiaal dan hout moet worden gemonteerd, moet u in de handel verkrijgbare schroeven die geschikt zijn voor de structuur en de materialen van de muur aanschaffen.

• Lees de voorzorgsmaatregelen aandachtig voordat u het apparaat aan een muur monteert.

• Schaf twee schroeven aan die geschikt zijn voor de kracht en het materiaal van het muuroppervlak. De grootte van de schroeven wordt hieronder weergegeven.

MIN.6.0mm ~ MAX.8.0mm (1/4 ins.~5/16 ins.) 3.0 ~ 4.0mm(1/8 ins.~5/32 ins.) MAX. 3.0mm (1/8 ins.)

1. De relatieve posities van de gaten voor de wandmontage van de extender en de posities voor de montage van de schroeven, worden in de onderstaande afbeelding weergegeven. (Gebruik de sjabloon op de laatste pagina van deze handleiding.)

Wanneer u de schroeven in het muuroppervlak schroeft, moet u een opening laten tussen het muuroppervlak en de kop van de schroef, zoals weergegeven in de afbeelding.

1. Plaats de extender zo, dat de twee schroeven in de muur door de gaten voor de wandmontage op de extender worden gestopt. Schuif vervolgens de extender omlaag om deze vast te maken aan de muur.
2. Sluit de wisselstroomadapter en andere kabels aan nadat u de extender aan de muur hebt vastgemaakt.

Opmerkingen

• Controleer of de extender stevig is bevestigd aan de muur.

• Maak de wisselstroomadapter en de kabels stevig vast aan de extender.

• Om de extender van de muur te verwijderen, tilt u deze op en trekt u de extender naar u toe.

GEBRUIK VAN DE AFSTANDSBEDIENING (RC001IS)

NAMEN EN FUNCTIES VAN DE AFSTANDSBEDIENING

12 AMP POWER INPUT POWER 11 AMP VOL 10 MENU 2 9 SELECT 3 4 5 6 7 8 ∞ marantz RC001IS

1 POWER-toets (VOEDING)

Wordt gebruikt om de voeding van de iPod in of uit te schakelen.

2 MENU-toets (MENU)

Deze toets werkt op dezelfde manier als de MENU-toets op de iPod.

3 SELECT-toets (SELECTEREN)

Deze toets werkt op dezelfde manier als de Select-toets op de iPod.

4 ▶II (Weergave/pauze)-toets

Deze toets werkt op dezelfde manier als de toets ▶II van de iPod.

5 ▶▶▶(Overslaan)-toets

Druk eenmaal op deze toets om naar de volgende inhoud te gaan.

GEAVANCEERDE BEWERKINGEN

6 (Achteruit overslaan)-toets

Druk eenmaal op deze toets om terug te keren naar het begin van de inhoud die wordt afgespeelo. Druk tweemaal achtereenvolgens op deze toets om terug te keren naar de vorige inhoud.

7 Toets Herhalen

Wordt gebruikt om de herhaalmodus van de iPod te wijzigen. (Eén → Alles → Uit)

8 Toets Willekeurig

Wordt gebruikt om de modus Willekeurig van de iPod te wijzigen. (Nummers → Albums → Uit)

9 Toetsen ▲▼

Deze toetsen werken op dezelfde manier als de toetsen Omhoog (▲) en Omlaag (▼) op de iPod. Deze toetsen worden ook gebruikt om de cursor te verplaatsen. (De volumeregeling van de iPod is uitgesloten.)

10 Toetsen AMP VOL +/- (VERSTERKER VOL +/-)

Wordt gebruikt voor het verhogen/verlagen van een Marantz-versterker/ontvanger die extern op dit apparaat is aangesloten

11 AMP POWER-toets (VERSTERKER VOEDING)

Wordt gebruikt voor het INVUITSCHAKELEN van een Marantz-versterker/ontvanger die extern op dit apparaat is aangesloten

12 AMP INPUT-toets (VERSTERKERINGANG)

Wordt gebruikt om te schakelen tussen de ingangsbronnen van een Marantz-versterker/ontvanger die extern op dit apparaat is aangesloten (Sommige modellen kunnen niet van op afstand worden bediend met deze toets.)

Opmerking

Bewerking van de afstandsbediening kunnen verschillen, afhankelijk van de generatie en het model van de iPod-producten.

NEDERLANDS

GEAVANCEERDE BEWERKINGEN

VOORDAT U DE AFSTANDSBEDIENING GEBRUIKT

De afstandsbediening is voorzien van een lithiumbatterij.

Verwijder het isolatievel voor het gebruik.

Als de batterij van de afstandsbediening leeg is, wordt de gebruiksaftstand van de afstandsbediening zeer kort. Vervang in dat geval de batterij door een nieuwe.

1. Trek het batterijvak uit en raadpleeg hierbij de afbeeldingen op het achterpaneel van de afstandsbediening.
2. Trek de oude lithiumbatterij uit het batterijvak en plaats een nieuwe. Plaats de batterij zo, dat de + zijde (positief) omhoog is gericht.
3. Plaats het batterijvak terug in zijn oorspronkelijke positie.

Batterij

Batterijvak

GEBRUIKSBEREIK VAN DE AFSTANDSBEDIENING

Het gebruiksbereik van de afstandsbediening wordt in de onderstaande afbeelding weergegeven.

5m (16.4ft.) 30° 30°

30° 30° 5m (16.4ft.)

Opmerkingen over het gebruik

• Zorg dat ontvangstvenster voor het infrarood signaalvanhetapparaat (sensorafstandsbediening) niet wordt bloutgesteld aan direct zonlicht, omgekeerd TL-licht of andere krachtige lichtbronnen. Hierdoor kan de werking van de afstandsbediening worden verstoord.
• Wanneer u de afstandsbediening gehruikt, is het mogelijk dat andere apparaten die via infraroodstralen worden bediend, per ongeluk door deze afstandsbediening worden geactiveerd.
• De afstandsbediening kan niet worden gebruikt als de gezichtslijn tussen de afstandsbediening en de sensor voor de afstandsbediening op het apparaat is geblokkeerd.
• Plaatsgeenobjectenbovenopdeafstandsbediening. Hierdoor kunnen een of meerdere toetsen worden ingedrukt, waardoor de batterij zal leeglopen.

WAARSCHUWINGEN OVER HET HANTEREN VAN BATTERIJEN

Misbruik van de lithiumbatterij kan de opbouw van warmte, ontsteking of scheuren veroorzaken. Houd rekening met de volgende punten wanneer u batterijen gebruikt of vervangt.

• De bijgeleverde batterij is bedpeld voor het testen van de werking van de afstandsbediening.
• Gebruik een CR2032 lithiumbatterij
  • Laad de batterij NOOIT op.
• Ga niet ruw om met de batterij en probeer de batterij niet te demonteren.
• Zorg dat u bij het vervangen van de batterij de correcte polariteit (+ en -) volgt.
• Laat de batterij niet achter op een plaats die onderhevig is aan hoge temperaturen, zoals in direct zonlicht.
• Bewaar de batterij op een plaats buiten het bereik van baby's en kinderen. Raadpleeg onmiddellijk een arts als de batterij wordt ingeslikt.
• Als er elektrolyten zijn gelekt, moet u de batterij onmiddellijk verwijderen. Wees voorzichtig wanneer u een dergelijke batterij hanteert, omdat u brandowonden kunt oplopen wanneer de elektrolyten in contact komen met uw huid of kleding. Was in dat geval het gebied onmiddellijk met kraamwater en raadpleeg daarna een arts.
• Wanneer een batterij die u niet langer nodig hebt, wordt verwijderd, moet u deze isoleren met tape, enz. en weggooien op een plaats zonder gevaar op brand door de voorschriften (wetten) te volgen die door de lokale instanties zijn opgelegd in de regio waar de batterij moet worden weggogood.

PROBLEMEN OPLOSSEN

Controleer bij problemen eerst de punten in onderstaande lijst. Als u hiermee het probleem niet kunt oplossen, neemt u contact op met de winkel waar u het product hebt aangeschaft of met het dichtstbijzijnde Marantz servicecentrum.

Symptoom Mogelijke oorzaak Resolutie
Geen geluid of video	De iPod is niet goed aangesloten op de iPod-dockingconnector van dit apparaat.	Koppelde iPodlosvandedockingconnector en sluit de iPod opnieuw aan.
	Geen weergave vanaf de iPod. Speel af vanaf de iPod.
	De kabels die op dit apparaat zijn aangesloten, zitten niet helemaal in de aansluiting.	Controleer de kabelverbindingen.
	De wisselstroomadapter is niet stevig aangesloten op het apparaat of is losgekoppeld van het stopcontact.	Maak de wisselstroomadapter stevig vast aan het apparaat en sluit de adapter aan op het stopcontact.
Geen geluid	Het koppelen voor de Bluetooth- communicatie is niet goed voltooid.	Voer het koppelen voor de Bluetooth- communicatie (draadloos) opnieuw uit.
	De ontvanger of versterker die op dit apparaat is aangesloten, is niet ingeschakeld.	Schakel de ontvanger of de versterker in.
	Deingangsaansluiting opde ontvanger of versterker waarnaar het uitgangssignaal van de iPod wordt gestuurd, is niet juist geselecteerd.	Controleer de ingang van de ontvanger of de versterker.
	Het volume van de ontvanger of versterker waarop dit apparaat is aangesloten, is zeer laag.	Verhoog het volume van de ontvanger of de versterker.
Geen video	Er wordt een draadloze verbinding gebruikt.	Er zijn IS-LINK-verbindingen vereist.
	De video-uitgangsinstelling van de iPod is niet juist.	Controleer de instelling voor de video-uitgang van de iPod.
	De instelling van de videoselectieschakelaar op de basiseenheid is niet geschikt.	Stel de videoselectieschakelaar in voigens de video-uitgangsaansluiting waarop de videokabel is aangesloten.
Vervormd geluid	Eris een apparaat, zoals een draadloos LAN of een magnetron, dat radiogolven gebruikt op dezelfde frequentieband (2.4-GHz) als dit apparaat.	Wijzig de locaties van de handset en extender.
Geen werking met de bijgeleverde afstandsbediening	De iPod is niet goed aangesloten op de iPod-dockingconnector van dit apparaat.	Kopoel de iPod los van de dockingconnector en sluit de iPod opnieuw aan.
	Er is een object dat de infraroodsignalen tussen het apparaat en de afstandsbediening hindert.	Verwijder elk object tussen het apparaat en de afstandsbediening.
	De kabel van de afstandsbediening is niet goed aangesloten.	Controleer de kabelverbindingen.

NEDERLANDS

OVERIGE

REINIGEN VAN DE BUITENPANELEN VAN HET APPARAAT

De afwerking van het apparaat zal voor onbepaald lange tijd meegaan als u het apparaat goed onderhoudt en regelmatig reinigt. Gebruik hiervoor nooit schuurssponzen, staalwol, schuurpoeders of bijtende chemische middelen (b.v. loopoplossingl), alcohol, verdunner, benzine, insecticiden of andere vluchtige stoffen, daar deze de afwerking van het apparaat zullen aantasten.

Gebruik ook nooit chemisch behandelde doeken. Veeg de buitenpanelen schoon met een zachte, pluisvrije doek.

Als het apparaat bijzonder vuil is:

• verdun een schoonmaakmiddel met water in een verhouding van 1 (schoonmaakmiddel) op 6 (water).
• dompel een zachte, pluisvrije doek in de oplossing en wring de doek goed uit.
• veeg het apparaat schoon met de vochtige doek.
• veeg daarna droog met een droge doek.

REPARATIES

Reparaties mogen enkel worden uitgevoerd door competente en bevoegde onderhoudsmonteurs. Alleen fabrieksgeschoold servicecentrum-personeel beschikt over de kennis en de speciale faciliteiten die nodig zijn voor het repareren en calibreren van dit precisie-apparaat. Na verval van de garantieperiode worden reparaties uitgevoerd tegen betaling indien de normale werking van het apparaat kan worden hersteld.

In geval van problemen, wendt u tot uw handelaar of neem rechtstreeks schriftelijk contact op met het dichtstbijzijnde servicecentrum in de lijst van Erkende Marantz Servicecentra. In geval van schriftelijk contact, gelieve het model- en serenummer plus een volledige beschrijving van de abnormale werking van het apparaat in uw schrijven te vermelden.

NEDERLANDS

OVERIGE

SPECIFICATIES

IS301 (HANDSET)

Voeding	5 V gelijkstroom van hulpvoeding van iPod
Gewicht	68g/2.4ozs
Externe afmetingen (B/H/D)	67 × 105 × 30 mm
Aansluitingen	USB-mini-B

Voeding	8 V gelijkstroomingang (van de specifieke wisselstroomadapter)
Gewicht	230g/8.1ozs
Externe afmetingen (B/H/D)	123 × 123 × 49 mm
Aansluitingen	RJ-45 ×2

123mm (4-7/8ins.) 123mm (4-7/8ins.)

IS301RX (EXTENDER)

Voeding......8 V gelijkstroomingang (van de specifieke wisselstroomadapter)

Gewicht......230g/8.1ozs

Externe afmetingen (B/H/D)......191 ×60 ×36 mm

Aansluitingen......Video uitgang (S-VIDEO ×1, VIDEO ×1, COMPONENT ×1)..Analoge audio ×1, Aansluiting afstandsbediening ×1, RS-232C-aansluiting ×1, RJ-45 ×2

60mm (2-3/8ins.) 191mm (7-9/16ins.) Baratez Baratez 36mm (1-7/16ins.)

BLUETOOTH-VERWANT (IS301/IS301RX)

Communicatiemethode	Bluetooth-versie 2.1 + EDR
Transmissie-uitgang	Bluetooth-energieklasse 2
Maximale transmissie-afstand	Afstand gezichtslijn ongeveer 10 m (32.8ft.) (*1)
Frequentieband transmissie	2,400 GHz tot 2,4835 GHz
Modulatiemethode	FH-SS
Bluetooth-profielen ondersteunen	A2DP (Advanced Audio Distribution Profile),AVRCP (Audio Video Remote Control Profile)

Ondersteuning CODEC	SBC (Subband Codec)
Ondersteunt inhoudsbeveiliging	SCMS-T (alleen voor de IS301RX)
Wachtwoordcode	0000

(*1) De transmissie-afstand is een waarde bij benadering. Deze kan verschillen afhankelijk van de omgeving.

• Het Bluetooth®-woordmerk en de logo's zijn gedopareerde handelsmerken in eigendom van Bluetooth SIG, Inc. en elk gebruik van deze merken door D&M Holdings Inc. is onder licentie. Overige handelsmerken en merknamen zijn eigendom van hun respectievelijke eigenaars.
• Er wordt geen verbinding met alle Bluetooth-apparaten gegarandeerd.

BIJGELEVERDE WISSELSTROOMADAPTER

Voeding....100 V - 240 V AC (50 Hz/60 Hz) 1A

De specifi caties en het uiterlijk van dit apparaat kunnen zonder voorafgaande kennisgeving worden gewijzigd vanwege verbeteringsdoeleinden.
