GEBRUIKSAANWIJZING PM-15S2 Limited Edition MARANTZ

Dank u voor uw aankoop van dit Marantz product.

Lees deze handleiding aandachtig om het toestel correct te kunnen bedienen en installeren vooraleer u ermee aan de slag gaat. Bewaar deze handleiding zodat u ze achteraf nog kunt raadplegen.

■ Controle van de accessoires

Controleer na het openen van de doos of de volgende accessoires in de verpakking zitten.

• Afstandsbediening.... 1
• Batterijen "AAA"-formaat 2

• Netsnoer.... 1
• Gebruiksaanwijzing 1
  • Garantiekaart (U.S.A.) U.S.A. 1 Canada 1

INHOUDSOPGAVE

KENMERKEN 2

VOOR GEBRUIK 2

ELEKTRICITEIT 2
ONGESCHIKTE INSTALLATIEPLAATSEN ......2
GEBRUIK VAN DE AFSTANDSBEDIENING .....3

De PM-15S2 is als opvolger van de PM-15S1 uitgerust met geavanceerde technologieën die werden ontwikkeld voor de duurdere PM-11S2.

HDAM-SA3 Module

De HDAM-SA3 is een belangrijke module voor een stroomterugkoppelingsversterker en is gemonteerd op het spanning-stroomconversieblok, het belangrijkste onderdeel van een versterker, voor een stabielere circuitwerking en snelle verwerking.

● Phono-equalizer met constante stroomterugkoppeling

De phono-equalizer werkt met een systeem dat de stroomkoppeling op een constant niveau binnen het hoorbare bereik houdt en geschikt is voor zowel MC als MM cartridges. Dit resulteert in een bijzonder zuiver weergavegeluid over het hele frequentiebereik met minder ruis.

● Lineaire volumeregeling

Deze volumeregelversterker combineert de MAS6116 van MAS en de NF-versterker met omgekeerde stroomterugkoppeling. Het versterkergedeelte is volledig apart en combineert de HDAM-SA3 met de HDAM-SA2.

- CD-direct ingangsbufferversterker

Achter de ingangsaansluitingen bevindt zich een ingangsbufferversterker die gebruik maakt van de HDAM-SA2 om Super Audio CD-geluid van superieure kwaliteit direct over te brengen.

● V/I Servo-vermogensversterker met stroomterugkoppeling

Het V/I Servo-systeem werd ontwikkeld om de stabiliteit van de vermogensversterker te verhogen. Dit systeem zet fluctuaties in de offset-uitgangsspanning om in stroom die dan wordt gecompenseerd in de stroommodus. Zo komt het innovatieve V/I Servo-systeem de geluidskwaliteit en stabiliteit ten goede.

F.C.B.S.

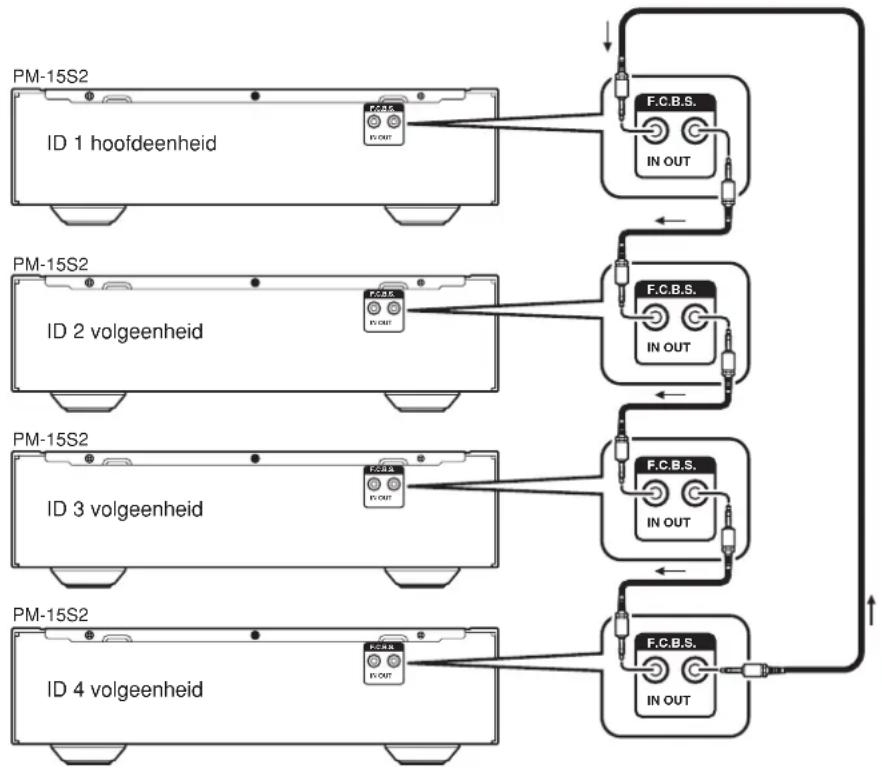

Dankzij het Floating Control Bus System kunnen tot vier PM-15S2 units worden aangesloten voor gekoppelde werking. Dit biedt diverse mogelijkheden, zoals bv. complete bi-amp met twee toestellen en 5.1 multikanaalsaansluiting met drie toestellen.

- Directe vermogensversterkeringang

Hiermee werkt dit toestel als een vermogensversterker. Doordat deze functie AAN of UIT kan worden gezet met een knop op het voorpaneel, kan dit toestel fungeren als onderdeel van diverse A/V-systemen.

● Dubbel afgeschermde toroidal-transformator

- Dubbellagig frame

VOOR GEBRUIK

ELEKTRICITEIT

Dit apparaat van Marantz kan worden aangesloten op de netspanning bij u thuis en voldoet aan de veiligheidseisen in uw regio.

- Voeding (U.S.A.) ......AC 120V 60Hz

- Voeding (Europa) ......AC 230V 50/60Hz

ONGESCHIKTE INSTALLATIEPLAATSEN

Om uw versterker zo lang mogelijk in perfecte conditie te houden, installeert u hem beter niet op de volgende plaatsen.

• Plaatsen die blootstaan aan direct zonlicht
• Plaatsen in de buurt van een verwarmingstoestel of een andere warmtestraler
• Zeer vochtige of slecht geventileerde plaatsen

- Zeer stoffige plaatsen

- Plaatsen die onderhevig zijn aan trillingen

- Op een wankele steun of op een onstabiel, schuin oppervlak

- Aan vensters waar het toestel kan blootstaan aan regen, enz.

- Op een versterker of een andere component die veel warmte afgeeft

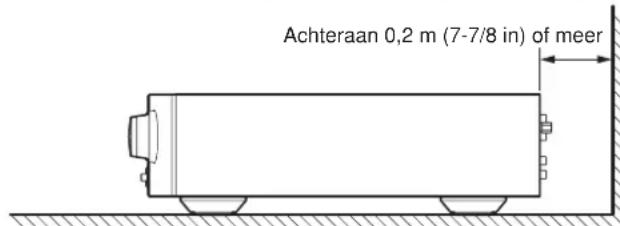

Voor een goede warmteafvoer installeert u het apparaat met voldoende ruimte tussen apparaat en muur of andere apparaten, zoals de afbeelding hieronder laat zien.

Links 0,2 m (7-7/8 in) of meer Bovenaan 0,2 m (7-7/8 in) of meer Rechts 0,2 m (7-7/8 in) of meer

Achteraan 0,2 m (7-7/8 in) of meer

■ Plaats geen voorwerpen op de speler

- Plaats geen voorwerpen op het apparaat.

Raak hete gedeelten van het apparaat, vooral rond de "markering warm oppervlak", niet aan tijdens en onmiddellijk na het gebruik.

Tijdens en onmiddellijk na het gebruik is dit apparaat heet, behalve in de omgeving van de bedieningstoetsen en de aansluitingen op het achterpaneel. Raak hete gedeelten van het apparaat, vooral rond de "markering warm oppervlak" en het bovenpaneel, niet aan. Contact met hete plekken kan brandwonden veroorzaken.

VOOR GEBRUIK

GEBRUIK VAN DE AFSTANDSBEDIENING

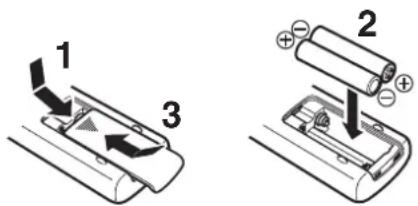

■ Batterijen plaatsen

Plaats de batterijen in de afstandsbediening alvorens u de afstandsbediening voor de eerste keer gebruikt. De bijgeleverde batterijen kunnen alleen worden gebruikt om te controleren of de afstandsbediening het wel doet.

1. Verwijder het batterijdeksel.
2. Let op de polariteitstekens (⊕ plus en ⊖ min) en plaats de batterijen in de juiste richting.
3. Plaats het batterijdeksel terug.

- Waarschuwingen bij het hanteren van de batterijen

Verkeerd gebruik van batterijen kan lekkage, breuk of corrosie veroorzaken met mogelijk brand, letsel of bevuiling tot gevolg. Neem bij het gebruik van batterijen de volgende punten in acht.

• Plaats de batterijen zo dat de en polen overeenkomen met de aanduidingen op de afstandsbediening.
• Batterijen met dezelfde grootte en vorm kunnen een verschillende spanning hebben. Gebruik geen andere batterijen dan het aangegeven type. Gebruik geen oude en nieuwe batterijen noch verschillende soorten batterijen samen.

- Laad batterijen niet op.

- Houd batterijen buiten het bereik van kinderen. Raadpleeg een arts wanneer een batterij is ingeslikt.

- Houd noch bewaar batterijen samen met metalen balpennen, halssnoeren, munten, haarspelden, enz.

- Indien de afstandsbediening gedurende lange tijd niet zal worden gebruikt (1 maand of meer), moet u de batterijen verwijderen om lekkage te voorkomen. Raak lekkende batterijen niet aan met de blote hand. Verwijder vloeistofresten uit de behuizing en plaats nieuwe batterijen. Ga omzichtig tewerk, want elektrolyt op de huid of kleren houdt een risico op verbranding in. Indien er per ongeluk toch vloeistof op uw huid terechtkomt, spoel die dan meteen af met water en raadpleeg een arts.

- Verwarm noch demonteer batterijen en gooi ze evenmin in het vuur noch in water.

• Volg bij het weggooien van verbruikte batterijen de overheidswetgeving of milieuvoorschriften op die van kracht zijn in het land of de regio waarin u zich bevindt.
• Stel de batterijen niet bloot aan overdreven warmte zoals directe zonnestraling, vuur en dies meer.

■ Werkingsbereik

U kunt het apparaat bedienen met de afstandsbediening binnen het bereik zoals hieronder staat afgebeeld.

maramix ong. 5m (16,4 ft) 30° 30°

Voorzorgsmaatregelen:

• Zorg ervoor dat direct zonlicht, TL-verlichting of een andere sterke lichtbron niet rechtstreeks op het infraroodsignaalontvangstvenster (afstandsbedieningssensor) van de speler valt. De werking van de afstandbediening kan daardoor onmogelijk worden.
• Houd er rekening mee dat het gebruik van de afstandsbediening tot gevolg kan hebben dat andere apparaten die werken met infraroodstralen per ongeluk worden bediend.
• De afstandsbediening werkt niet als er zich een obstakel tussen de afstandsbediening en de sensor van de speler bevindt.
• Plaats geen voorwerpen op de afstandsbediening. Daardoor kunnen één of meer toetsen ingedrukt blijven, waardoor de batterijen leeg raken.

NAMEN EN FUNCTIES

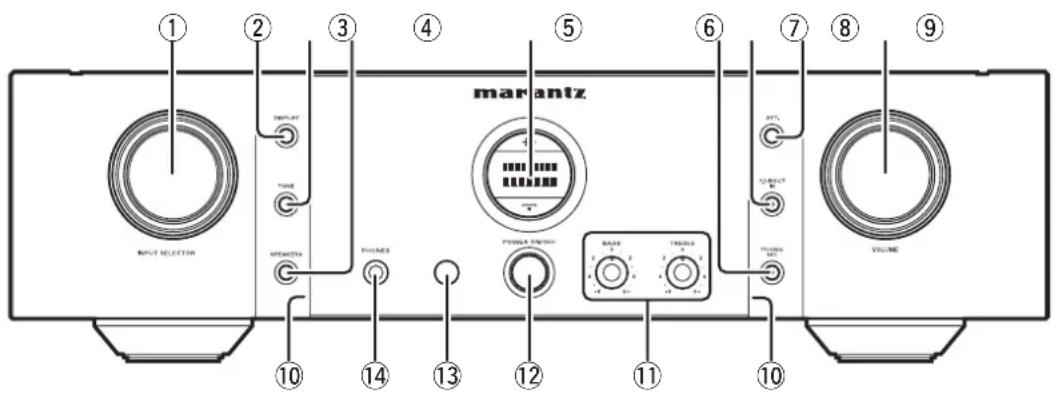

VOORPANEEL

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ MARantz INPUT SELECTOR MOUNT TOMS RAGGMENTS PHONES PRESSA SWITCH BASER TRAVEL VOLUME 10 14 13 12 11 10

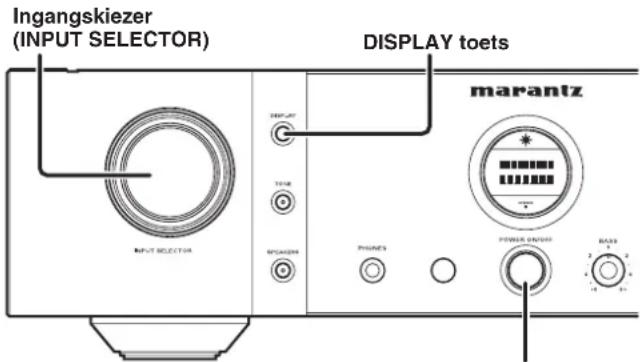

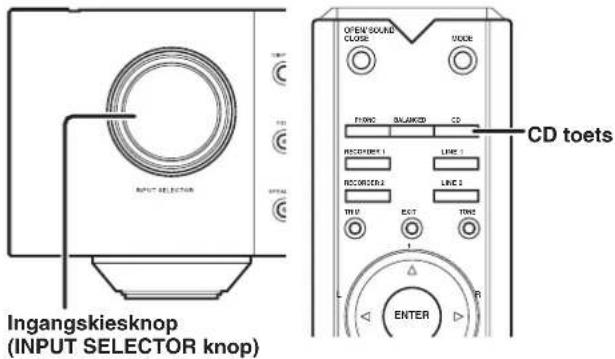

① Ingangskiezer (INPUT SELECTOR)

Met deze knop kiest u de ingangsbron voor weergave of opname. De gekozen ingangsbron wordt getoond op het display.

② DISPLAY toets

Met deze toets worden display en zijverlichting AAN en UIT geschakeld. Voor meer informatie over BEDIENING VAN DE ZIJVERLICHTING, zie pagina 19.

③ Toonregeling aan/uit toets (TONE)

Met deze toets wordt de toonregeling AAN of UIT gezet.

④ SPEAKERS toets

Met deze toets wordt het luidsprekersignaal naar de luidsprekers die zijn aangesloten op SPEAKER SYSTEMS op het achterpaneel AAN of UIT geschakeld. Schakel het luidsprekersignaal UIT om te luisteren met een hoofdtelefoon.

⑤ Display

Het display toont de gekozen ingangsbron, het volume en de diverse instellingen.

⑥ Platenspeler-element keuzetoets (PHONO MC)

Deze toets schakelt de phono-equalizer om tussen MC en MM. Wanneer MC is ingesteld, is het midden van de toets blauw verlicht. Stel de phono-equalizer versterker in overeenkomstig het type element dat u gebruikt.

⑦ P.DIRECT IN toets

Om dit toestel te gebruiken als vermogensversterker, houdt u deze toets minstens 3 seconden ingedrukt tot de indicator oplicht.

Doordat dit toestel dan als vermogensversterker werkt, kan het volume niet worden geregeld met de VOLUME knop.

Om de vermogensversterkerfunctie uit te schakelen, houdt u deze toets opnieuw minstens 3 seconden ingedrukt.

Zie ook ⑤ P.DIRECT IN aansluitingen, pagina 7.

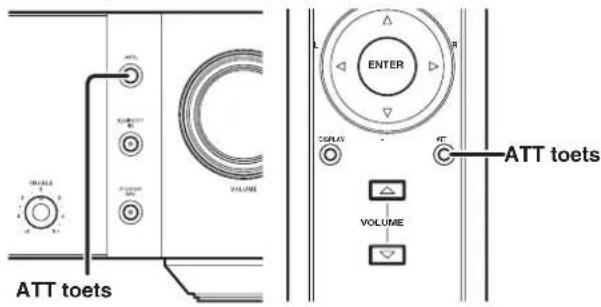

⑧ ATT toets

Het volume kan met een druk op deze toets ineens worden verlaagd. Voor meer informatie over Instelling van het dempingsniveau, zie pagina 19.

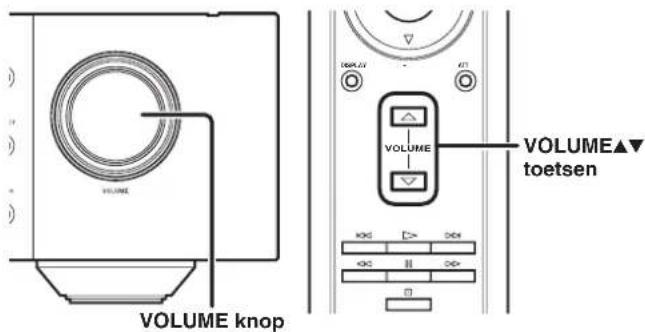

⑨ Volumeregelaar (VOLUME)

Met deze knop kan het volume worden geregeld. Het volume wordt aangegeven op het display.

In de directe vermogensversterker-modus kan het volume niet worden geregeld.

⑩ Zijverlichting

De zijverlichting werpt een blauw licht over de schakelaars en toetsen. De verlichting kan AAN en UIT worden gezet met de DISPLAY toets. Voor meer informatie over BEDIENING VAN DE ZIJVERLICHTING, zie pagina 19.

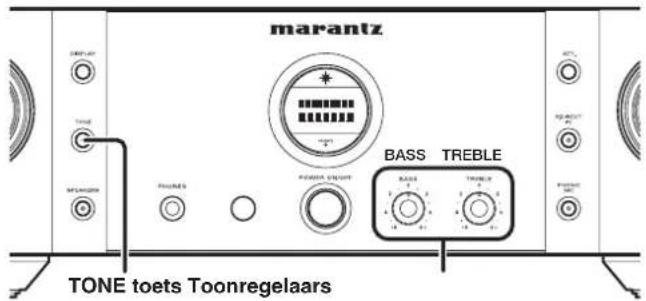

⑪ Toonregeling (BASS, TREBLE)

Met deze toetsen worden de lage en hoge tonen geregeld. Lage en hoge tonen worden versterkt door de betreffende knop rechtsom te draaien en verzwakt door die linksom te draaien.

Wanneer de TONE toets op OFF staat, kunnen de tonen niet worden geregeld.

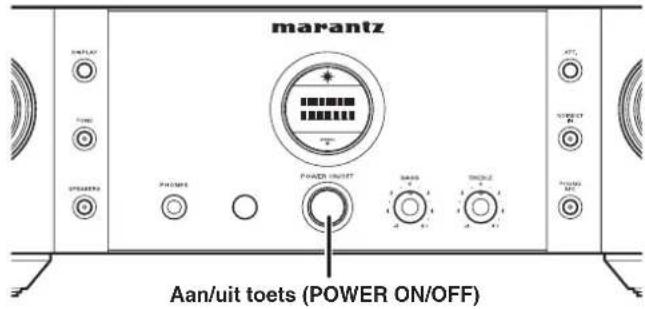

⑫ Aan/uit-schakelaar (POWER ON/OFF)

Deze schakelaar schakelt de spanning naar het toestel AAN en UIT. Wanneer hij wordt ingedrukt, wordt de spanning ingeschakeld en gaat de blauwe indicator op het display branden. Als de schakelaar nogmaals wordt ingedrukt, wordt de spanning uitgeschakeld.

⑬ Infraroodsensor

Deze sensor ontvangt de signalen van de meegeleverde afstandsbediening.

⑭ Hoofdtelefoonaansluiting (PHONES)

Hierop kunt u een hoofdtelefoon met standaard stereostekker aansluiten.

NAMEN EN FUNCTIES

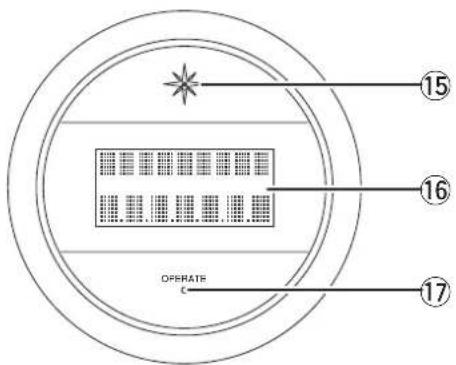

DISPLAY

OPERATE C 15 16 17

⑮ Spanning aan/uit indicator

Deze indicator is blauw verlicht wanneer de spanning naar het toestel AAN is.

⑯ Displaypaneel

Ongeveer 3 seconden nadat het toestel is ingeschakeld, verschijnt hier het ID-nummer.

Daarna verschijnt de gekozen ingangsbron bovenaan en het volumeniveau onderaan. Het dempingsniveau wordt getoond (in dB).

In de directe vermogensversterker-modus kan het volume niet worden geregeld.

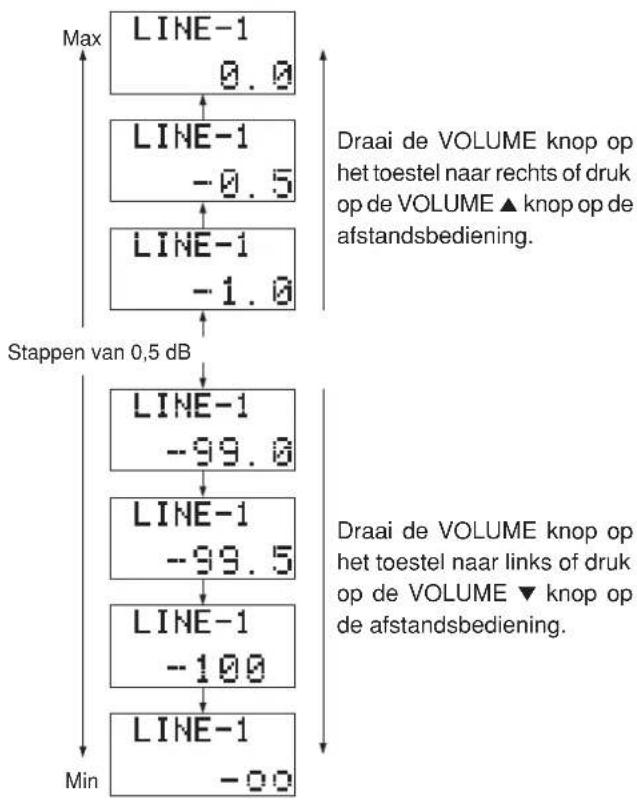

Volumeniveau-indicatie

    K["Draai de VOLUME knop op het toestel naar rechts of druk op de VOLUME ▲ knop op de afstandsbediening."] --> L
    M["Draai de VOLUME knop op het toestel naar links of druk op de VOLUME ▼ knop op de afstandsbediening."] --> N

De instelling verschijnt ook op het display bij het regelen van de links-rechts balans. Voor meer informatie over Trimmen van het volumeniveau, zie pagina 18. Bij de bediening van het toestel verschijnen ook nog andere meldingen.

⑰ Bedieningsindicator (OPERATE)

Deze indicator geeft de werkingsstatus van het toestel aan. Hij is rood verlicht wanneer de ID is ingesteld op "0" voor autonoom bedrijf. Wanneer meerdere versterkers zijn aangesloten door middel van F.C.B.S., is alleen het ID-nummer "1" van de hoofdversterker rood verlicht.

De volgversterker waarvan de indicator niet rood is verlicht, kan niet worden gebruikt voor synchrone bediening van de andere versterkers.

Voor meer informatie over F.C.B.S., zie pagina 16. De indicator knippert rood wanneer een beveiligingsschakeling wordt geactiveerd.

NAMEN EN FUNCTIES

AFSTANDSBEDIENING

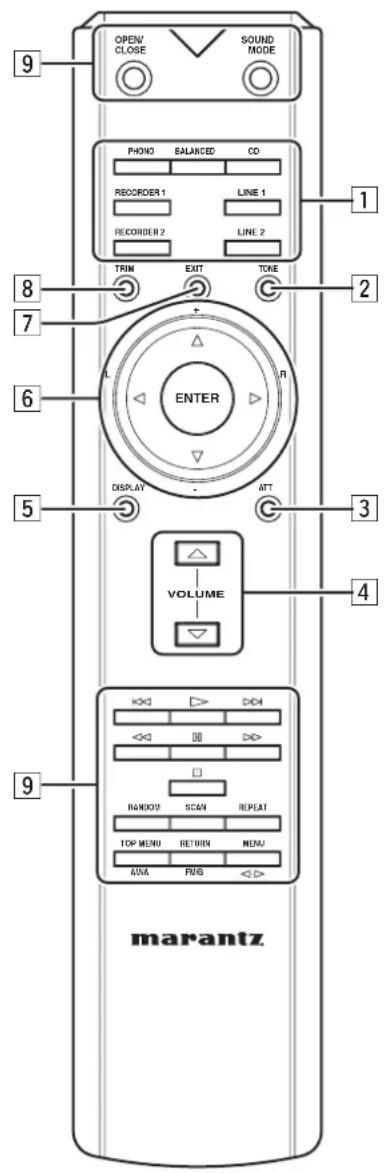

Met deze afstandsbediening kunt u niet alleen de PM-15S2 maar ook Marantz Super Audio CD-spelers en DVD-spelers bedienen die zijn voorzien van een afstandsbedieningssensor. De functies die met de afstandsbediening kunnen worden bediend, kunnen verschillen van component tot component. Raadpleeg hiervoor de gebruiksaanwijzing van de betreffende component.

OPEN CLOSE SOUND MODE PHONO BALANCED CO RECORDER 1 LINE 1 RECORDER 2 LINE 2 TRIM EXIT TONE ENTER DISPLAY ATT VOLUME 4 9 marantz

1 Ingangsbron-keuzetoetsen

Gebruik deze toetsen om de ingangsbron voor weergave te kiezen.

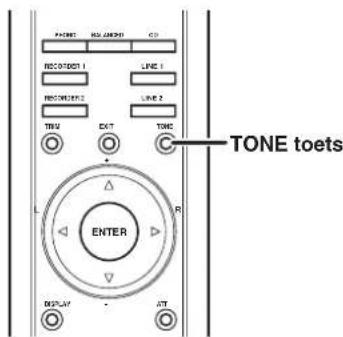

2 Toonregeling aan/uit toets (TONE)

Deze toets schakelt de regeling van de lage en hoge tonen AAN en UIT.

3 Dempingstoets (ATT)

Druk deze toets even in om het volumeniveau te verlagen. (Pagina 19)

4 VOLUME toetsen

▲ : Indrukken om het volumeniveau te verhogen.
▼ : Indrukken om het volumeniveau te verlagen.

5 DISPLAY toets

Deze toets schakelt het display AAN of UIT.

6 Cursortoetsen

Bij gebruik van de trimfunctie

Met deze toetsen kiest u het te trimmen kanaal en stelt u het trimniveau in.

ENTER : Ongebruikt.

▶ / R : Indrukken om het rechterkanaal te kiezen voor trimmen.
◀/L : Indrukken om het linkerkanaal te kiezen voor trimmen.
▲ / + : Indrukken om het trimniveau te verhogen.
▼ / - : Indrukken om het trimniveau te verlagen.

Andere functies dan de trimfunctie

▶, ◀, ▲, ▼ en ENTER: Gebruik deze toetsen voor het bedienen van Marantz DVD-spelers, enz. Voor de bediening van compatibele Marantz-producten, zie de tabellen op bladzijde 20 en de handleiding van de betreffende Marantz-component.

7 Sluittoets (EXIT)

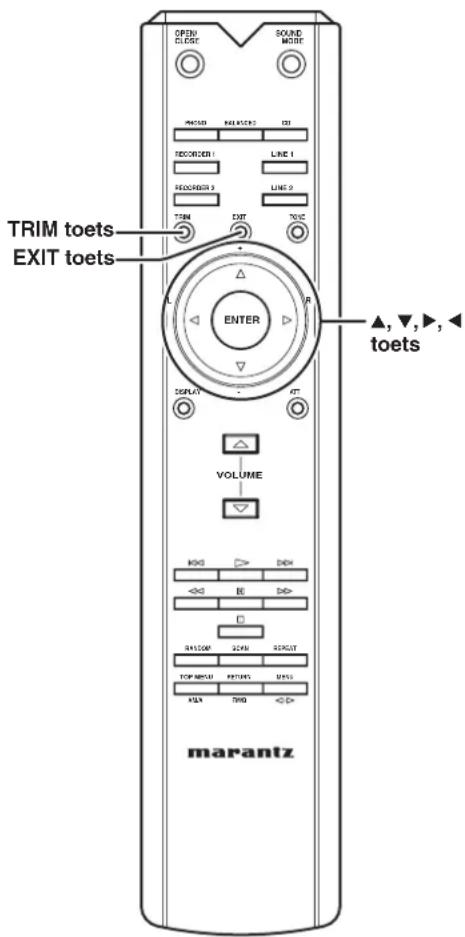

Druk op deze toets om de trimfunctie uit te schakelen wanneer het trimmen is voltooid.

8 Trimtoets (TRIM)

Druk op deze toets om het trimmen te starten. (Pagina 18) Wanneer meerdere toestellen zijn aangesloten via F.C.B.S., kiest u met deze toets het toestel voor trimbediening.

9 Component-bedieningstoetsen

Gebruik deze toetsen voor het bedienen van Marantz Super Audio CD-spelers, DVD-spelers, enz. Voor de bediening van compatibele Marantz-producten, zie de tabellen op bladzijde 20 en de handleiding van de betreffende Marantz-component.

NAMEN EN FUNCTIES

ACHTERPANEEL

1 2 3 4 5 PHOTO END IN IN PRE-OUT IN P/DIRECT IN IN IN R IN IN OUT IN OUT 6 7 8 AC IN R/RMP STEREO SPEAKER SYSTEMS SPEAKER IMPEDANCE : 4-8 OHMS R CH L + - + - R CH L - - - + - R CH L - - - + - R CH L - - - + - R CH L - - - + - R CH L - - - + - R CH L - - - + - R CH L - - - + - R CH L - - - + - R CH L - - - + - R CH L - - - + - R CH L - - - + - R CH L - - -

① Aardaansluiting (PHONO GND)

Sluit hierop de aarddraad van een analoge platenspeler aan.

② PHONO IN aansluitingen

Sluit hierop een analoge platenspeler aan.

Zowel MC als MM elementen zijn geschikt. Stel daartoe de PHONO MC toets op het voorpaneel in volgens het type element dat u gebruikt.

③ CD IN aansluitingen

Verbind deze ingangen met de uitgangen van een Super Audio CD-speler enz.

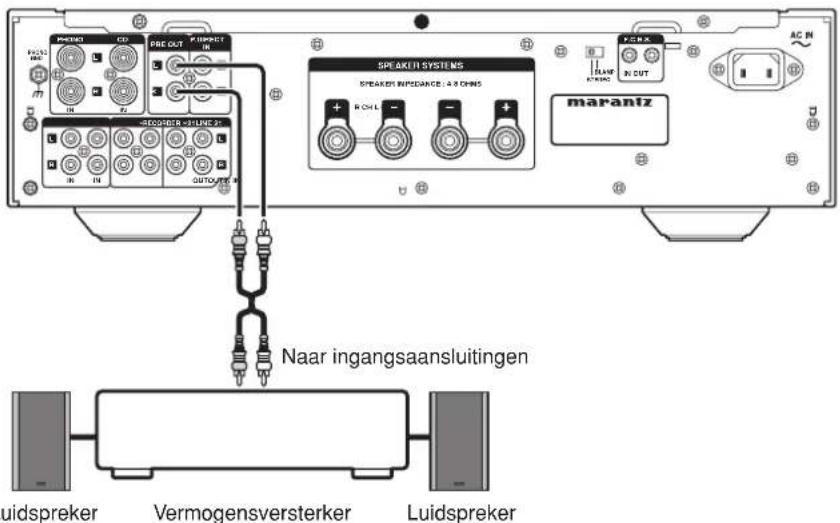

④ Hulpuitgangen (PRE OUT)

Verbind deze uitgangen met de ingangen van een andere hoofdversterker of een actieve subwoofer.

⑤ P.DIRECT IN aansluitingen

Deze ingangsaansluitingen worden gebruikt wanneer dit toestel fungeert als vermogensversterker in directe vermogensversterkermodus. Sluit uw voorversterker hierop aan. In de directe vermogensversterker-modus kan het volume niet worden geregeld.

⑥ SPEAKER SYSTEMS aansluitingen

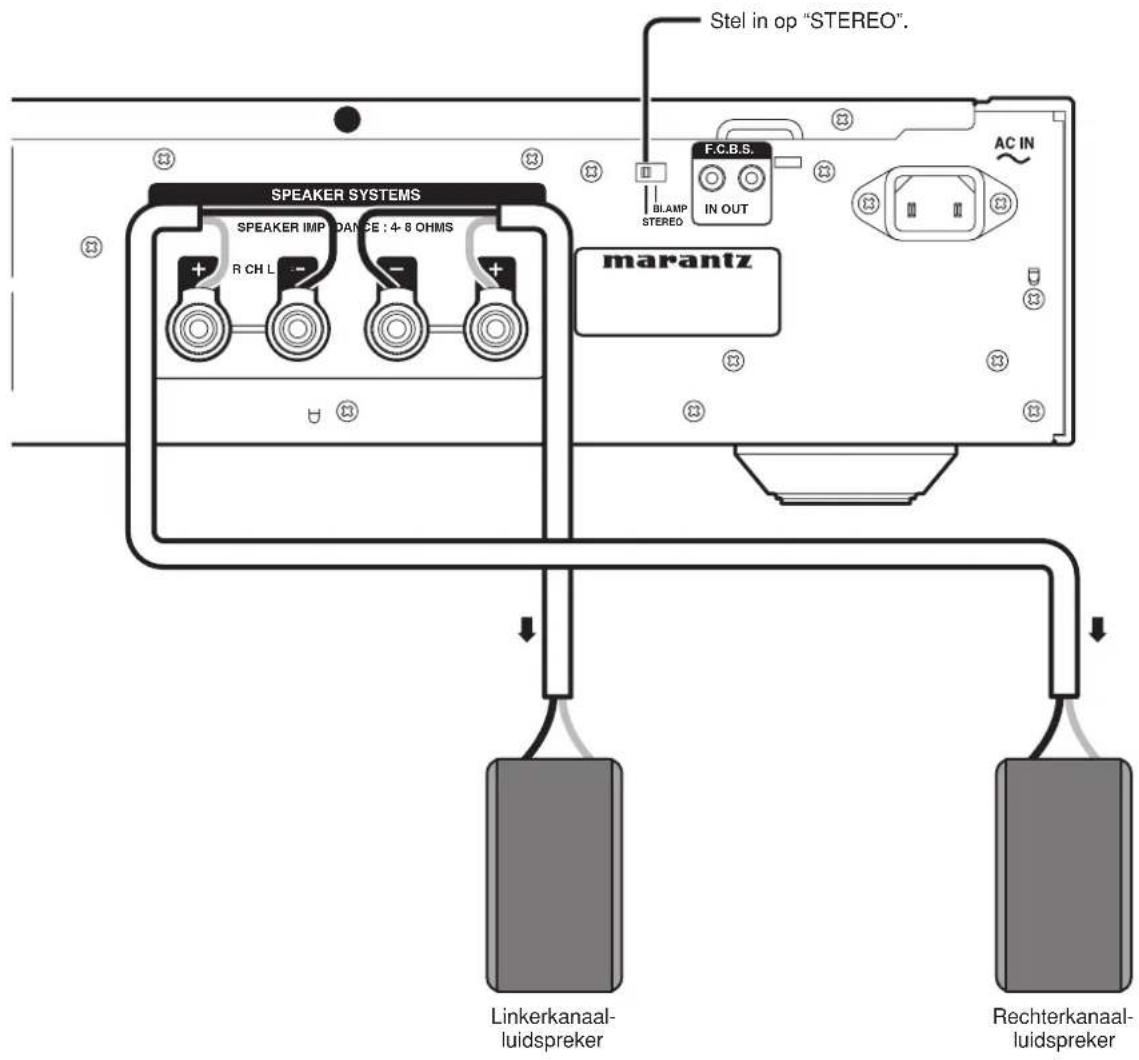

Hierop wordt een luidsprekersysteem aangesloten. Luidsprekeruitvoer kan op ON/OFF worden gezet met de SPEAKERS toets op het voorpaneel.

In de bi-amp modus worden signalen die naar het linkerkanaal worden gestuurd, door beide kanalen uitgevoerd.

⑦ Versterkerkeuzeschakelaar (AMP MODE)

STEREO : om dit apparaat te gebruiken als een gewone stereo tweekanaalsversterker.

BI-AMP : om dit toestel te gebruiken met volledige bi-amp aansluiting.

Zie pagina 13 voor STEREO COMPLETE BI-AMP modus.

Hierop kunnen maximaal vier versterkers worden aangesloten en synchroon bediend. Voor meer informatie over gebruik en aansluitingen, zie F.C.B.S. (pagina 16).

⑨ AC IN aansluiting

Verbind deze aansluiting met een stopcontact met behulp van het meegeleverde netsnoer.

⑩ Opname-uitgangen (RECORDER 1/2)

Verbind deze uitgangen met de opname-ingangen van een tapedeck enz.

⑪ Opname-ingangen (RECORDER 1/2)

Verbind deze ingangen met de uitgangen van een tapedeck of andere opname-apparatuur.

⑫ LINE 1/2 IN aansluitingen

Verbind deze ingangen met de uitgangen van een tuner, DVD-speler enz.

BASISAANSLUITINGEN

AUDIOCOMPONENTEN AANSLUITEN

Opmerkingen:

• Sluit dit toestel en andere componenten pas aan op een stopcontact nadat alle aansluitingen zijn verricht.
• Steek alle stekkers goed in. Slechte aansluitingen kunnen ruis veroorzaken.
• Sluit het linker- en rechterkanaal correct aan.
  De rode aansluiting is voor het rechterkanaal (R) en de witte voor het linkerkanaal (L).
• Sluit in- en uitgangen goed aan.
• Raadpleeg de gebruiksaanwijzing van elke component die is aangesloten op dit toestel.
• Bind de aansluitkabel niet samen met het netsnoer of luidsprekerkabels. Dit kan ruis veroorzaken.

    subgraph A
        G["Naar LINE OUT aansluiting"] --> H["PhONO GND"]
        I["Naar LINE OUT aansluiting"] --> J["PHONO CD"]
        K["Naar LINE OUT aansluiting"] --> L["PHONO IN"]
    end

    subgraph B
        M["Naar LINE OUT aansluiting"] --> N["PHONO GND"]
        O["Naar LINE OUT aansluiting"] --> P["PHONO CD"]
        Q["Naar LINE OUT aansluiting"] --> R["PHONO IN"]
    end

    subgraph C
        S["Naar LINE OUT aansluiting"] --> T["PHONO GND"]
        U["Naar LINE OUT aansluiting"] --> V["PHONO CD"]
        W["Naar LINE OUT aansluiting"] --> X["PHONO IN"]
    end

    subgraph D
        Y["Naar LINE OUT aansluiting"] --> Z["PHONO GND"]
        AA["Naar LINE OUT aansluiting"] --> AB["PHONO CD"]
        AC["Naar LINE OUT aansluiting"] --> AD["PHONO IN"]
    end

    subgraph E
        AE["Naar LINE OUT aansluiting"] --> AF["PHONO GND"]
        AG["Naar LINE OUT aansluiting"] --> AH["PHONO CD"]
        AI["Naar LINE OUT aansluiting"] --> AJ["PHONO IN"]
    end

    subgraph F
        AK["Naar LINE OUT aansluiting"] --> AL["PHONO GND"]
        AM["Naar LINE OUT aansluiting"] --> AN["PHONO CD"]
        AO["Naar LINE OUT aansluiting"] --> AP["PHONO IN"]
    end

    subgraph G
        AQ["Naar LINE OUT aansluiting"] --> AR["PHONO GND"]
        AS["Naar LINE OUT aansluiting"] --> AT["PHONO CD"]
        AU["Naar LINE OUT aansluiting"] --> AV["PHONO IN"]
    end

    subgraph H
        AW["PHONO GND"]
        AX["PHONO CD"]
        AY["PRE OUT"]
        AZ["P.DIRECT IN"]
    end

    subgraph I
        BA["PHONO GND"]
        BB["PRE OUT"]
        BC["P.DIRECT IN"]
    end

    subgraph J
        BD["PHONO GND"]
        BE["PRE OUT"]
        BF["P.DIRECT IN"]
    end

    subgraph K
        BG["PHONO GND"]
        BH["PRE OUT"]
        BI["P.DIRECT IN"]
    end

    subgraph L
        BJ["PHONO GND"]
        BK["PRE OUT"]
        BL["P.DIRECT IN"]
    end

    subgraph M
        BM["PHONO GND"]
        BN["PRE OUT"]
        BO["P.DIRECT IN"]
    end

    subgraph N
        BP["PHONO GND"]
        BQ["PRE OUT"]
        BR["P.DIRECT IN"]
    end

    subgraph O
        BS["PRE OUT"]
        BT["P.DIRECT IN"]
    end

    subgraph P
        BU["PRE OUT"]
        BV["P.DIRECT IN"]
    end

    subgraph Q
        BW["PRE OUT"]
        BX["P.DIRECT IN"]
    end

    subgraph R
        BY["PRE OUT"]
        BZ["P.DIRECT IN"]
    end

    subgraph S
        CA["PRE OUT"]
        CB["P.DIRECT IN"]
    end

    subgraph T
        DA["PRE OUT"]
        AE["P.DIRECT IN"]
    end

    subgraph U
        AF["PRE OUT"]
        BG["P.DIRECT IN"]
    end

    subgraph V
        BI["PRE OUT"]
        BJ["P.DIRECT IN"]
    end

    subgraph W
        BK["PRE OUT"]
        BL["P.DIRECT IN"]
    end

    subgraph X
        DA
        BZ
        BI
        BT
        AU
    end

BASISAANSLUITINGEN

LUIDSPREKERSYSTEMEN AANSLUITEN

- Gebruik luidsprekers met de voorgeschreven impedantie zoals vermeld op het achterpaneel van dit toestel.

Opmerking:

- Om te voorkomen dat circuits beschadigd raken, mogen ontblote luidsprekerdraden elkaar niet raken en evenmin in contact komen met metalen delen van dit toestel.

• Raak de luidsprekerklemmen niet aan wanneer het toestel is ingeschakeld. Dit kan elektrische schokken veroorzaken.
• Sluit niet meer dan één luidspreker tegelijk aan op een luidsprekerklem. Indien u dat toch doet, kan dit toestel worden beschadigd.
• Sluit de positieve en negatieve draden van de luidsprekerkabel correct aan. Als ze worden omgewisseld, wordt de signaalfase omgekeerd en is de geluidskwaliteit minder.

Stel in op "STEREO". SPEAKER SYSTEMS SPEAKER IMP DANCE : 4-8 OHMS R CH L - - + - marantz F.C.B.S. IN OUT BLAMP STEREO AC IN Linkerkanaal- luidspreker Rechterkanaal- luidspreker

BASISAANSLUITINGEN

■ Aansluiten van luidsprekerkabels

1. Strip ong. 10 mm (3/8 inch) van de draadisolatie.

1. Twist de ontblote draaduiteinden stevig om kortsluiting te voorkomen.

1. Maak de knop los door die linksom te draaien.

1. Steek het ontblote uiteinde van de draad in de zijdelingse opening van elke klem.

1. Draai de knop rechtsom zodat de draad vast komt te zitten.

NETSNOER AANSLUITEN

1. Sluit het meegeleverde netsnoer aan op AC IN op het achterpaneel op het hoofdapparaat.

AC IN

1. Steek de stekker in een stopcontact.

BASISBEDIENINGEN

VERSTERKERWERKING

■ Het toestel AAN schakelen

marantz Aan/uit toets (POWER ON/OFF)

1. Zet de aangesloten audio-apparatuur, zoals bijvoorbeeld een CD-speler, aan.

2. Druk op de POWER ON/OFF toets van dit toestel.

■ Ingangsbron kiezen

Voorbeeld: CD-weergave

(Bediening op het hoofdtoestel)

Zet de INPUT SELECTOR knop op CD.

(Bediening met de afstandsbediening)

Druk op de CD toets op de afstandsbediening.

INGANGSKIESKNOP (INPUT SELECTOR knop) OPEN SOUND CLOSE VODE FLOWS BALAKOD CD RECORDED 1 LINE 1 RECORDED 2 LINE 2 THU BCT THU ENTER

Zet de SPEAKERS toets op ON om de luidsprekers te gebruiken die zijn aangesloten op SPEAKER SYSTEMS.

BASISBEDIENINGEN

Volumeregeling

Regel het volume naar wens met de VOLUME knop op het voorpaneel of de VOLUME ▲ of ▼ toets op de afstandsbediening.

VOLUME VOLUME knop VOLUME▼ toetsen

Om het volume te verhogen, draait u de VOLUME knop rechtsom of drukt u op de VOLUME ▲ toets op de afstandsbediening. Om het volume te verlagen, draait u de VOLUME knop linksom of drukt u op de VOLUME ▼ toets op de afstandsbediening. Door traag aan de VOLUME knop op het voorpaneel te draaien, kan het volume nauwkeurig worden geregeld in stappen van 0,5 dB, en door er snel aan te draaien, verandert het volume meer.

Toonregeling

Lage en hoge tonen kunnen worden geregeld volgens de akoestiek van de ruimte.

marantz TONE toets Toonregelaars BASS TREBLE

PACIFIC NO. NUMBER CD REC01001 1 LINE 1 REC01002 LINE 2 TBM EXT TONE L ENTER R DISPLAY AT TONE toets

Druk voor de toonregeling eerst op de TONE toets op het voorpaneel of de afstandsbediening om die AAN te zetten. Draai aan de BASS knop om de lage tonen te regelen. Draai aan de TREBLE knop om de hoge tonen te regelen.

■ Het volume tijdelijk verminderen

Het luidsprekervolume kan tijdelijk worden verminderd.

ATT toets VOLUME ENTER DISPLAY VOLUME ATT toets

1. Druk op de ATT toets op het voorpaneel of de afstandsbediening om het volume te verminderen.
2. Druk nogmaals op de ATT toets op het voorpaneel of de afstandsbediening om het volume te herstellen.

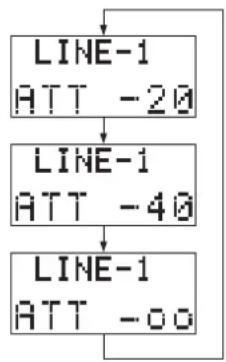

Zie pagina 19 voor meer informatie over Instelling van het dempingsniveau.

GEAVANCEERDE AANSLUITINGEN

AANSLUITING OP P.DIRECT IN

Indien men over een AV-versterker of voorversterker beschikt, kan dit toestel fungeren als vermogensversterker door gebruik te maken van de onderstaande aansluitingen.

Houd hiertoe de P.DIRECT IN toets op het voorpaneel van dit toestel minstens 3 seconden ingedrukt om die AAN te zetten. "POWER AMP DIRECT" verschijnt op het display.

Raadpleeg de handleiding van de voorversterker voor meer informatie hieromtrent.

AV-versterker, voorversterker, enz. Naar PRE OUT aansluitingen R K-luidspreker L K-luidspreker SPEAKER SYSTEMS STRAKEN REFERENCE: 4.0 ORIS ARANTZ

Opmerkingen:

• Om de vermogensversterkerfunctie uit te schakelen, houdt u de P.DIRECT IN toets op het voorpaneel minstens 3 seconden ingedrukt.
• Schakel de voorversterker uit of zet het volume op het minimum alvorens de vermogensversterkerfunctie in te schakelen.

AANSLUITING OP PRE OUT

Indien men over een vermogensversterker beschikt, kan dit toestel fungeren als voorversterker door gebruik te maken van de onderstaande aansluitingen.

Raadpleeg de handleiding van de vermogensversterker voor meer informatie over de aansluitingen van de vermogensversterker en het luidsprekersysteem.

SPEAKER CDD PBC OUT P-SPRPT IN SPEAKER SYSTEMS SPEAKER INSURANCE: 4.8 CHMS + R C H L - + - + TRANS R OUT marantz AC IN Naar ingangsaansluitingen Luidspreker Vermogensversterker Luidspreker

GEAVANCEERDE AANSLUITINGEN

VOLLEDIGE STEREO BI-AMP AANSLUITING

1. De twee versterkers worden aangesloten via F.C.B.S. voor synchrone bediening. Voor F.C.B.S. aansluiting gebruikt u in de handel verkrijgbare mono ⇌ mono ministekkers of stereo ⇌ stereo ministekkers zoals beschreven in F.C.B.S. (pagina 16).
2. Stel de ID-nummers in zoals beschreven onder INSTELLING VAN DE ID-NUMMERS (pagina 17). Wanneer versterker ID1 werkt, zal versterker ID 2 synchroon werken. Zet de AMP MODE-schakelaar op het achterpaneel op BI-AMP, zoals vermeld bij BI-AMP MODUS (pagina 17).
3. Sluit de analoge uitgang van de CD-speler, enz. aan op de L-kanaalingangen van beide voorversterkers. In BI-AMP-modus werken beide versterkers als monoversterkers zodat het R-kanaal van de ingangen op deze toestellen niet mag worden gebruikt.

Zet de SPEAKERS toets op het voorpaneel van beide versterkers AAN.

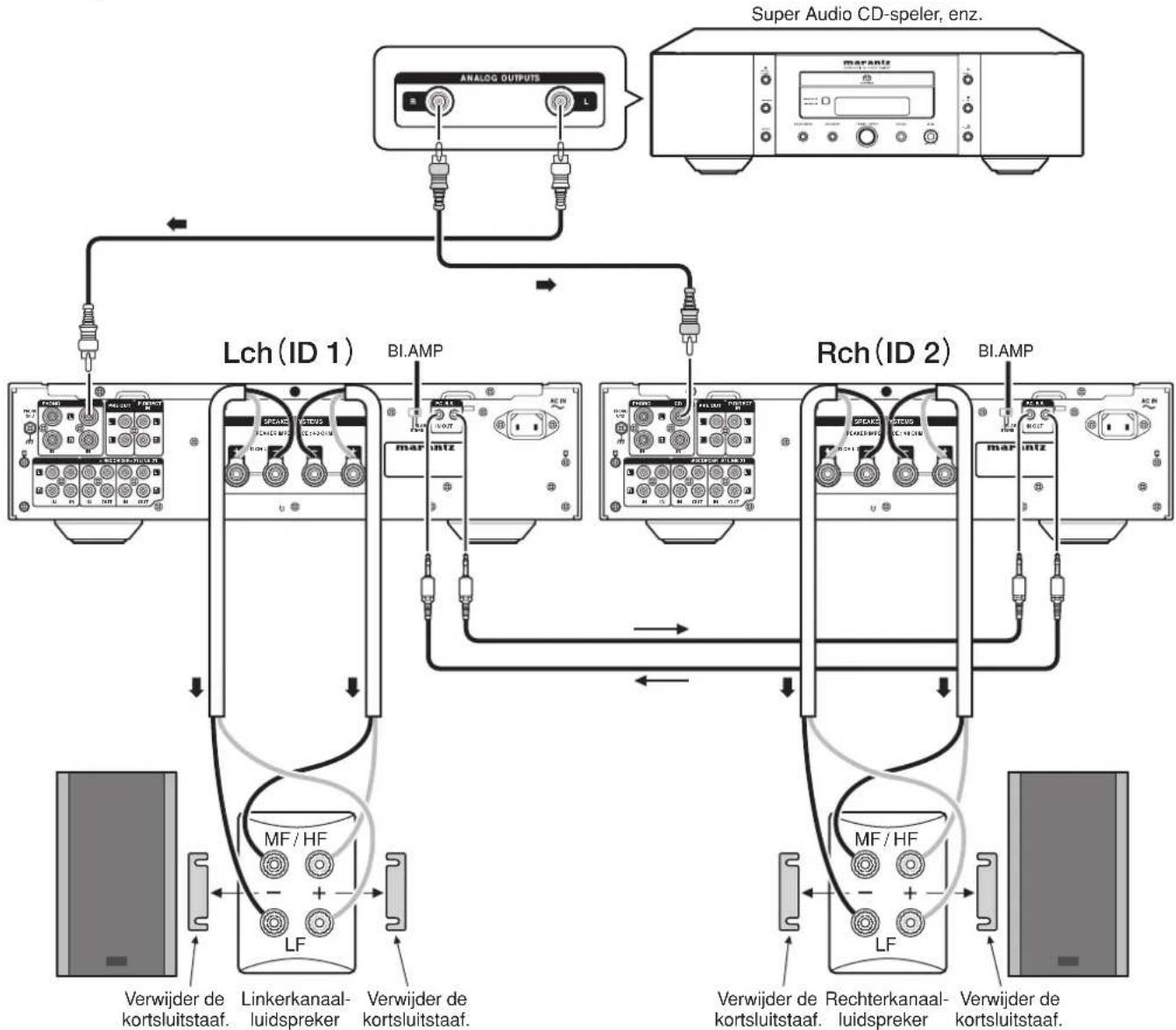

● Volledige bi-amp aansluiting

De volledige bi-amp aansluiting van Marantz is een geavanceerde techniek die de geluidskwaliteit verbetert. De versterkers voor lage tonen en midden/hoge tonen zijn gescheiden en onafhankelijk van de voorversterker, zodat interferentie tussen lage en midden/hoge tonen tot een minimum wordt beperkt. Hierdoor kan een breed geluidsveld worden weergegeven.

Opmerking:

Luidsprekersystemen die zijn aangesloten volgens het bi-amp principe, moeten bi-amp aansluitingen ondersteunen. Raadpleeg de gebruiksaanwijzing van de luidsprekers of neem contact op met de fabrikant om te weten te komen of ze geschikt zijn voor bi-amp aansluiting.

GEAVANCEERDE AANSLUITINGEN

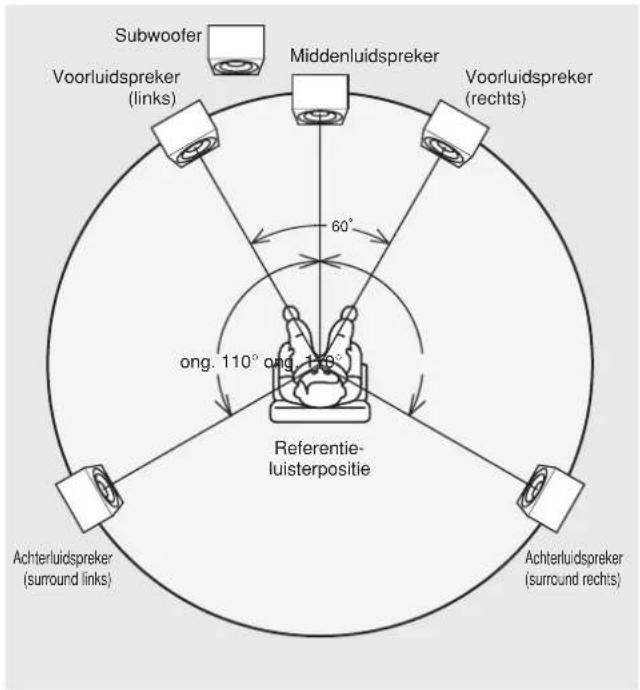

■ Luidsprekeropstelling voor super audio multi-kanaalsgeluid

Voor een optimale akoestiek bij het beluisteren van Super Audio CD multikanaalsgeluid, verdient het aanbeveling om de luidsprekers te plaatsen zoals beschreven in ITU-R BS.775-1 van de International Telecommunication Union (ITU). Super Audio CD multikanaalsdiscs zijn opgenomen en gemist om optimale resultaten te krijgen met de luidsprekeropstelling die is beschreven in ITU-R BS.775-1.

• Op Super Audio CD multikanaalsdiscs zijn de muzieksignalen doorgaans opgenomen met 5 kanalen (soms 3 – 6 kanalen), maar soms is LFE (voor subwoofer) opgenomen als zesde kanaal. Het aantal opgenomen kanalen staat op elke disc vermeld.
• Aangezien multikanaalsdiscs gewoonlijk zijn opgenomen met 5 kanalen, is de basisopstelling 3 luidsprekers vooraan en 2 luidsprekers achteraan. De 2 voorluidsprekers, 1 middenluidspreker en 2 surround (achter) luidsprekers dienen in een cirkel rond de luisterplaats te worden opgesteld, zoals hieronder afgebeeld. Als u luidsprekers van verschillende grootte gebruikt, dient u de volumebalans op de versterker in te stellen.
• De positie van de subwoofer in de afbeelding is slechts een voorbeeld. Hij kan overal in de kamer worden geplaatst. Raadpleeg de gebruiksaanwijzing van de subwoofer voor meer informatie over aansluiting en plaatsing.

De ITU is een speciale organisatie van de Verenigde Naties. Ze bestaat uit een aantal organen, waaronder de Sectie voor Radio-uitzendingen.

ITU-R BS is een aanbeveling die bestaat uit audiozendnormen, waaronder ITU-R BS.775-1 die betrekking heeft op "multikanaals stereogeluidssystemen."

Subwoofer Voorluidspreker (links) Middenluidspreker Voorluidspreker (rechts) 60° ong. 110° ong. 110° Referentie- luisterpositie Achterluidspreker (surround links) Achterluidspreker (surround rechts)

FRONT R / FRONT L (ID 1) STEREO Speaker System Linkerkanaal- voorluidspreker Rechterkanaal- voorluidspreker

GEAVANCEERDE AANSLUITINGEN

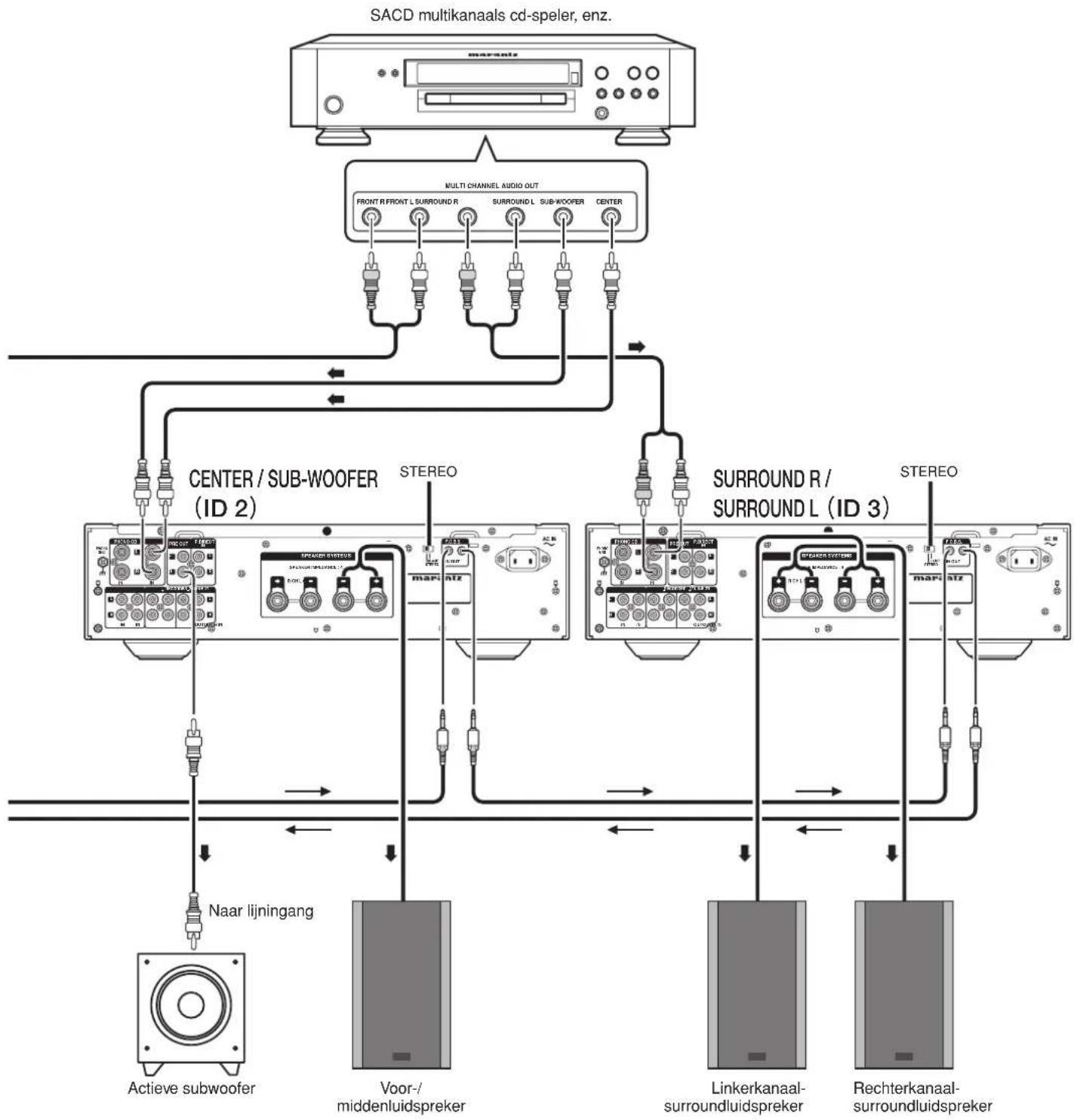

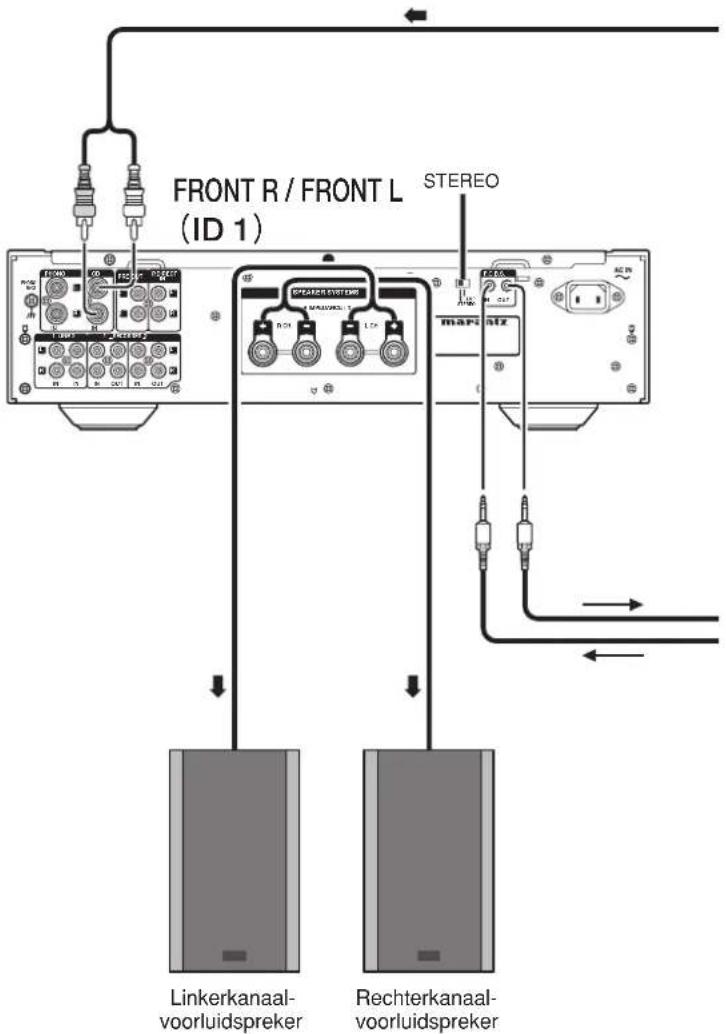

1. De drie toestellen worden met elkaar verbonden via F.C.B.S. Voor de F.C.B.S-aansluiting hebt u 3 audiokabels nodig (zie F.C.B.S. op pagina 16).
2. Stel de ID-nummers van de drie versterkers in zoals beschreven onder INSTELLING VAN DE ID-NUMMERS (pagina 17). Wanneer voorversterker ID 1 werkt, zullen voorversterker ID 2 en ID 3 synchroon werken.
3. Verbind de uitgangen van spelers met analoge 5.1 kanaalsuitgangen met elk van de drie voorversterkers.
4. Zet de SPEAKERS toets op het voorpaneel van de drie versterkers AAN.
5. Zet de AMP MODE-schakelaar op het achterpaneel op STEREO.

GEAVANCEERDE AANSLUITINGEN

F.C.B.S.

F.C.B.S. (Floating Control Bus System) is een communicatiesysteem waarmee maximaal vier PM-15S2 versterkers kunnen worden verbonden via een speciale buslijn om synchrone bediening via 2-wegcommunicatie mogelijk te maken.

Schaf het nodige aantal portable audiokabels aan voor het aantal aan te sluiten toestellen. De volgende twee soorten kabels zijn geschikt.

● Mono-ministekker ⇔ mono-ministekkerkabel

- Stereo-stekker ⇔ stereo-ministekkerkabel

Opmerking:

Gebruik geen weerstandskabels.

Het onderstaande schema toont een voorbeeld van vier PM-15S2 versterkers die via F.C.B.S. met elkaar zijn verbonden. Het bovenste toestel is de hoofdeenheid ID 1 die de drie volgeenheden ID 2\~4 aanstuurt. Wanneer de hoofdeenheid word bediend, worden ingangsbron, volumeniveau, ATT-functie, display en toonregeling AAN/UIT van de volgeenheden synchroon met de hoofdeenheid bediend.

Deze functie kan worden gebruikt voor allerlei toepassingen, zoals volledige bi-amp aansluiting met twee PM-15S2 versterkers (pagina 13) en 5.1 multikanaalsaansluiting met 3 PM-15S2 versterkers (pagina 14, 15).

■ F.C.B.S.-aansluiting met PM-11S2

Er kan een multikanaalssysteem worden geconfigureerd door PM-15S2 toestellen via F.C.B.S. aan te sluiten op een duurdere PM-11S2.

Doordat een PM-11S2 meer mogelijkheden biedt dan dit toestel, dient u de onderstaande instructies te volgen voor een F.C.B.S.-aansluiting van de PM-11S2 en dit toestel.

• Beperk het aantal PM-11S2-toestellen tot één en PM-15S2-toestellen tot 3.
• Stel de PM-11S2 in als ID 1 Master en de PM-15S2-toestellen als één van de ID2-4 slaaftoestellen.

Zie pagina 14 en 15 voor aansluitingsvoorbeelden. Indien de PM-15S2 voor de voorste L/R-kanalen in het aansluitingsvoorbeeld wordt vervangen door een PM-11S2, kan de geluidskwaliteit van de voorkanalen beter zijn (raadpleeg ook de handleiding van de PM-11S2.)

Om het 5.1 multikanaalssysteem in het aansluitingsvoorbeeld te laten werken als 2-kanaals stereosysteem, schakelt u de ID2 en ID3 versterkers uit. De PM-11S2 werkt dan autonoom.

Om de spanning van meerdere via F.C.B.S. aangesloten toestellen AAN/UIT te schakelen, dient u AAN te schakelen in volgorde vanaf het laagste tot het hoogste ID-nummer en UIT te schakelen in volgorde vanaf het hoogste tot het laagste ID-nummer.

GEAVANCEERDE BEDIENING

Stel het ID-nummer in op "0" wanneer het toestel als stereo versterker op zichzelf wordt gebruikt (standaardinstelling is "0").

Opmerking:

Wanneer u de ID instelt op een ander nummer dan "0", kunt u dit toestel niet meer alleenstaand gebruiken.

Het ID-nummer van het toestel verschijnt na het inschakelen ongeveer 3 seconden op het display.

ID 8

Wanneer meerdere PM-15S2 versterkers zijn aangesloten, moet voor elk toestel een uniek ID-nummer worden ingesteld om ze van elkaar te kunnen onderscheiden.

De centrale eenheid die de andere aanstuurt, krijgt het nummer ID 1.

Het toestel met ID1 wordt "hoofdeenheid" genoemd. De andere toestellen die synchroon werken met de hoofdeenheid, worden "volgeenheden" genoemd en hebben het ID-nummer "2" \~ "4".

Ingangskiezer (INPUT SELECTOR) DISPLAY TOETS MARantz INPUT SELECTOR SPRING PHONES POWER CONTROL BASER

Aan/uit-schakelaar (POWER ON/OFF)

Stel de ID-nummers in als volgt.

1. Houd de DISPLAY toets ingedrukt en druk tegelijk de POWER ON/OFF schakelaar in.

ID A

1. Draai de INPUT SELECTOR knop naar het gewenste ID-nummer.

ID 1

Schakel het toestel uit nadat het ID-nummer is ingesteld. De instelling wordt in het geheugen opgeslagen en geactiveerd telkens wanneer het toestel AAN wordt geschakeld.

BI-AMP MODUS

Dit toestel is uitgerust met een bi-amp modus die een volledige bi-amp aansluiting met twee PM-15S2 versterkers mogelijk maakt. Deze volledig bi-amp aansluiting is een door Marantz geïntroduceerde, geavanceerde technologie voor het verbeteren van de geluidskwaliteit. Het luidsprekersysteem dat de bi-amp modus ondersteunt, is gescheiden van de voorversterkers die de lage- en hogetonenluidsprekers apart aandrijven. (Voor meer informatie, zie VOLLEDIGE STEREO BI-AMP AANSLUITING (pagina13).)

De bi-amp modus wordt geactiveerd door de bedieningsmoduskeuzeschakelaar op het achterpaneel in te stellen op "BI-AMP".

In bi-amp modus worden de signalen die worden ingevoerd naar het L-kanaal via de ingangskeuzeschakelaar naar de linkse en rechts volumeversterkers gestuurd.

De onderstaande afbeelding toont een voorbeeld van de displays in de stereo-modus en bi-amp modus.

Opmerkingen:

• Schakel het toestel altijd UIT alvorens de instelling van de bedieningsmodus-keuzeschakelaar te veranderen. De nieuwe instelling wordt effectief wanneer u het toestel opnieuw AAN zet.
• In de bi-amp modus kunnen de rechterkanaalingangen niet worden gebruikt.
• In de bi-amp modus worden signalen die naar het linkerkanaal worden gestuurd, door beide kanalen uitgevoerd. In RECORDER OUT, PRE OUT en PHONES OUT worden bijgevolg dezelfde signalen uitgevoerd via het linker- en rechterkanaal.

GEAVANCEERDE BEDIENING

TRIMMEN

De LEVEL-trimfunctie stelt het volumeniveau van het linker- en rechterkanaal in

Opmerking:

Trimmen gebeurt met de afstandsbediening.

TRIM : Indrukken om het trimmen te starten. Wanneer meerdere PM-15S2 versterkers zijn aangesloten, kiest u met deze toets de versterker waarvoor u de trimfunctie wilt gebruiken. Het trimmen wordt dan uitgevoerd in oplopende volgorde vanaf het laagste tot het hoogste ID-nummer.

EXIT : Indrukken om het trimmen te stoppen.

▲ : Indrukken om het trimniveau te verhogen.
▼ : Indrukken om het trimniveau te verlagen.

▶ : Indrukken om het rechterkanaal te kiezen voor trimmen.
◀ : Indrukken om het linkerkanaal te kiezen voor trimmen.

ENTER : Ongebruikt

OP30 CL CUST SOUND MOIST PHOSO RARECERD CDI RECORDED 1 LINE 1 RECORDED 2 LINE 2 TRIM OUT TOUS TRIM toets EXIT toets ENTER VOLUME DISPLAY ATT ▲, ▼, ▶, ▶ ▲, ▼, ▶, ▶ toets KONG DND <=> D=> BI D=> RAXCOM DCAM RESET TOP MACH POTATO UHUA ATRA THIO <=>> marantz

■ Trimmen van het volumeniveau

Het volumeniveau van het linker- en rechterkanaal kan in stappen van 0,5 dB worden getrimd van 0,0 tot -9,0 dB. In de fabriek werd het volumeniveau ingesteld op 0,0 dB (maximum).

1. Druk eenmaal op de TRIM toets om de LEVEL-trimfunctie te activeren.

1. De knipperende "0.0" aan de linkerzijde geeft aan dat de trimfunctie is geactiveerd voor het volumeniveau van het linkerkanaal. Druk op de ▲ en ▼ toetsen om het volumeniveau van het linkerkanaal in te stellen.

1. Druk op de ▶ toets om het volumeniveau van het rechterkanaal in te stellen. Wanneer de "0.0" aan de rechterzijde begint te knipperen, is de trimfunctie geactiveerd voor het volumeniveau van het rechterkanaal. Druk op de ▲ en ▼ toetsen om het volumeniveau van het rechterkanaal in te stellen.

1. Om het volumeniveau van de ID 2 (volgversterker) in te stellen, drukt u nogmaals op de TRIM toets en stelt u het volumeniveau in zoals in de stappen 1\~3. Door vervolgens de TRIM toets opnieuw in te drukken, kunt u het volumeniveau van versterker "ID 3" instellen, enzovoort.
2. Druk op de EXIT toets wanneer het trimmen van het volumeniveau is voltooid.

GEAVANCEERDE BEDIENING

VOLUMEDEMPING (ATT)

Met deze functie kunt u het volume verlagen door gewoon een toets in te drukken. Het volume wordt gedempt wanneer u de ATT toets op het toestel of de afstandsbediening indrukt.

1. Als de ATT-toets op het toestel of de afstandsbediening wordt ingedrukt, knippert "ATT" op het display en wordt het volume verlaagd.

Als de ATT-toets nogmaals wordt ingedrukt of het volume wordt verhoogd/verlaagd met de volumeregelaar, wordt de ATT-functie geannuleerd en het oorspronkelijke volumeniveau hersteld.

LINE-1 ATT

1. Als de ATT-toets wordt ingedrukt met het volume ingesteld op -∞ (gedempt), zal het onderstaande display gedurende ongeveer 3 seconden verschijnen en wordt het volume niet gedempt.

LINE-1 MIN

■ Instelling van het dempingsniveau

Het dempingsniveau kan alleen worden ingesteld met de ATT-toets op het toestel. Het dempingsniveau kan worden ingesteld op -20dB, -40dB of -∞. De standaardinstelling is -20dB.

1. Houd de ATT-toets op het toestel minstens 2 seconden ingedrukt. Het dempingsniveau verschijnt op het display.

LINE-1 ATT -20

1. De instelling van het dempingsniveau verandert met elke druk op de ATT-toets op het toestel.

1. Wanneer het gewenste dempingsniveau op het display verschijnt, laat u dit minstens 2 seconden onveranderd om de instelling vast te leggen. Wanneer de instelling is vastgelegd, verschijnt het volumeniveau weer op het display.

BEDIENING VAN DE ZIJVERLICHTING

DISPLAY toets Zijverlichting

marantz DISPLAY TAGE SPRINGER PONION POWER CANOFF RASS TRAVEL AUTO REFLECT VOUT

De zijverlichting heeft een altijd-AAN modus (fabrieksinstelling) en een altijd-UIT modus.

In de altijd-AAN modus gaat de zijverlichting automatisch AAN/UIT samen met het display.

1. Houd de DISPLAY toets minstens 3 seconden ingedrukt terwijl de zijverlichting aan is. De zijverlichting gaat dan uit en de altijd-UIT modus is geactiveerd.

2. Om de altijd-UIT modus te annuleren en de zijverlichting AAN te zetten, houdt u de DISPLAY minstens 3 seconden ingedrukt.

Opmerking:

De verlichting kan niet worden ingesteld met de afstandsbediening.

GEAVANCEERDE BEDIENING

MARANTZ-COMPONENTEN BEDIENEN

1. Druk op de gewenste SOURCE toets.
2. Druk op de gewenste bedieningstoetsen om de geselecteerde component te laten spelen.

- Raadpleeg de handleiding van de component voor meer details.

- Sommige modellen kunnen mogelijk niet worden bediend.

CD

RICH	MAX/WR	D3
PRESERVAT		LNG-1
100/200/1		LNG-2
TM	RT	TM
ENTER
USB-VI		RT
VOLUME
HDD	D=	DO4
HDD	D=	DO5
KONCHINI
76 KON	SCH-8	120J
PANUM	HDP

Toets Functie
OPEN/CLOSE	Openen/sluiten van de disclade.
SOUND MODE	Kiezen van de Super Audio CD geluidsmodus.Kiezen van Super Audio CD/CD.
▶	Weergave
◀◀◀	Tracks overslaan(Terug naar begin van de huidige/vorige track.)
▶▶▶	Track overslaan (Vooruit naar volgende track.)
◀◀◀	Achteruit zoeken
▶▶	Vooruit zoeken
II	Pauze
■	Stop
RANDOM	Afspelen in willekeurige volgorde
SCAN	AMS-weergave(Automatic Music Scan)
REPEAT Herhaalde weergave
MENU ◀▶	Instellen van snelle herhaling.
ENTER	Starten van snelle herhaling.

TUNER

R100	LUX/NCI	IO
H25000*		LTA *
F25000S1		UFC1
TEN	POT	TEN
ENTER
EEM2D		UT
VOLUME
VCC	DCM	BDO
VCC	DCM	BDO
N	N	N
N	N	N
TEN	F25000	KCN
TEN	F2500	KCN
PUM	PUM	PUM

Toets Functie
SOUND MODE	Omschakelen tussen Auto Stereo/Mono.
|◀◀	Voorkeuzezender selecteren.
▶▶I	Voorkeuzezender selecteren.
◀◀	Afstemmen op een zender met hogere frequentie.
▶▶	Afstemmen op een zender met lagere frequentie.
SCAN	Voorkeuzezenders scannen.
TOP MENU/AM/A	Omschakelen naar AM.
RETURN/FM/B	Omschakelen naar FM.

DVD

RDC	SALCK	C
F(2)	F(1)	L81
F(3)	F(2)	L61
TBM	HT	CB
ENTER
VOLUME
H90	D4	D04
H95	B	D05
G
POWER(HA)
TIF(HK)	SET(M)	U5J
TEN(S)	H5N	H5N

Toets Fundie
OPEN/CLOSE	Openen/sluiten van de disclade.
SOUND MODE	Wijzigen van geluidsmodus.
▶	Weergave
◀◀	Tracks overslaan (Terug naar begin van de huidige/vorige track.)
▶▶	Track overslaan (Vooruit naar volgende track.)
◀◀	Achteruit zoeken
▶▶	Vooruit zoeken
II	Pauze
■	Stop
RANDOM Afspelen in willekeurige volgorde
SCAN	Kiezen van zoekmodus.
REPEAT Herhaalde weergave
TOP MENU/AM/A	Startmenu tonen.
RETURN/FM/B	Terugkeren naar vorig menu
MENU ◀▶	Menuscherm tonen.
ENTER	Gekozen item instellen.
▲/+	Cursor naar omhoog.
▼/-	Cursor naar omlaag.
◀/L	Cursor naar links.
▶/R	Cursor naar rechts.

VERHELPEN VAN PROBLEMEN

Indien u problemen ondervindt bij het gebruik van dit product, raadpleeg dan eerst de volgende tabel.

Kan het probleem zo niet worden opgelost, trek dan meteen de stekker uit het stopcontact en raadpleeg uw Marantz verdeler of servicecentrum.

ALGEMEEN

Symptoom Oorzaak	Oplossing Pagina
Het apparaat kan niet worden ingeschakeld.	Het netsnoer is niet goed aangesloten.	Sluit het netsnoer goed aan op het apparaat.	10
		Steek de stekker in een stopcontact. 10
Dit apparaat kan niet worden bediend met de afstandsbediening.	De batterijen van de afstandsbediening zijn leeg.	Vervang ze door nieuwe batterijen. 3
	De afstandsbediening bevindt zich buiten het werkbereik.	Controleer het werkbereik van de afstandsbediening en houd die binnen dit bereik.	3
	Er bevindt zich een obstakel tussen apparaat en afstandsbediening.	Verwijder het obstakel. 3
	Er valt teveel licht op de afstandsbedieningssensor van het apparaat.	Stel de afstandsbedieningssensor niet bloot aan teveel licht.	3
Geen geluid van de luidsprekers.	Onvolledige luidsprekeraansluiting.	Controleer de aansluiting van de luidsprekers op dit toestel.	9
	Onvolledige ingangskabelaansluiting.	Controleer de aansluiting van de bronapparatuur (CD-speler, enz.) en dit toestel.	8
	INPUT SELECTOR knop verkeerd ingesteld.	Zet de INPUT SELECTOR knop op een stand die overeenkomt met de ingangen waarop de bronapparatuur (CD-speler, enz.) is aangesloten.	10
	Het luidsprekervolume staat op het minimum.	Regel het volume. 11
	De SPEAKERS toets staat op OFF. Zet de	SPEAKERS toets op ON. 4
	P.DIRECT IN toets verkeerd ingesteld.	Om de P.DIRECT IN aansluitingen te gebruiken, houdt u de P.DIRECT IN toets minstens 3 seconden ingedrukt om de directe vermogensversterkermodus te activeren.	7
	Muting werd geactiveerd.	Druk op de ATT. toets op het apparaat of de afstandsbediening, of verhoog het volume om de verzwakkingsfunctie uit te schakelen wanneer "ATT" verschijnt op het display.	11
	De beveiligingsschakeling is geactiveerd.	Schakel het toestel uit en na ongeveer 1 minuut weer in. Regel dan het volume opnieuw.	23
Het volume van de linker- en rechterluidspreker verschilt.	Het volume van het linker- en rechterkanaal (LEVEL TRIM) verschilt.	Zet het trimniveau van het linker- en rechterkanaal op nul en controleer of er geluid wordt weergegeven via beide kanalen. Regel dan het volume van het linker- en rechterkanaal opnieuw.	18
Linker- en rechterkanaal zijn omgewisseld.	Linker- en rechterluidsprekerkabel of ingangskabels verkeerd om aangesloten.	Controleer of de kabels tussen de luidsprekers en dit toestel en de bronapparatuur (CD-speler, enz.) en dit toestel goed zijn aangesloten.	9
Het geluid is mono.	De MODE-schakelaar op het achterpaneel staat op "BI-AMP".	Schakel het apparaat uit, zet de the MODE-schakelaar op "STEREO" en schakel het apparaat weer in.	17

VERHELPEN VAN PROBLEMEN

PHONO

Symptoom Oorzaak Oplossing Pagina
Ruis bij het afspelen van een grammofoonplaat. Of geen geluid.	Aardingsdraad van platenspeler slecht aangesloten.	Controleer of de aardingsdraad van de platenspeler is verbonden met de PHONO GND-klem van dit toestel.	8
	Gebrekkige verbinding met PHONO IN aansluitingen.	Controleer of de uitgangen van de platenspeler goed zijn verbonden met de PHONO IN aansluitingen van dit toestel.	8
	Het geluid kan worden beïnvloed door een televisie of dergelijke die te dicht bij de platenspeler zijn geplaatst.	Verplaats de televisie of platenspeler. –
	De PHONO MC toets is niet goed ingesteld volgens de gebruikte cartridge.	Zet de PHONO MC toets op MC wanneer een MC cartridge wordt gebruikt.	4
'Rondzingen' bij het afspelen van een grammofoonplaat met hoog volume.	Platenspeler en luidsprekers zijn te dicht bij elkaar geplaatst.	Plaats de luidsprekers zo ver mogelijk van de platenspeler vandaan.	–
	De platenspeler staat op een kast of ondergrond die makkelijk trilt.	Gebruik een in de handel verkrijgbare isolatiemat indien er geen bij de platenspeler werd geleverd.	–

FOUTMELDINGEN

Symptoom Oorzaak Oplossing Pagina
Er verschijnt een foutmelding.	Verkeerde F.C.B.S.-instelling.	Stel de ID-nummers voor de F.C.B.S.-aansluiting goed in.	17
	De beveiligingsschakeling is geactiveerd.	Zie "BETREFFENDE DE BEVEILIGINGSSCHAKELING".	23

VERHELPEN VAN PROBLEMEN

BETREFFENDE DE BEVEILIGINGSSCHAKELING

Dit apparaat is uitgerust met een beveiligingsschakeling die de versterkercircuits en luidsprekers beschermt tegen beschadiging.

● Na het inschakelen van de spanning

De beveiligingsschakeling treedt in werking en dempt het geluid gedurende ongeveer 8 seconden na het inschakelen van de spanning om de versterkercircuits te laten stabiliseren. Eens de versterkercircuits zijn gestabiliseerd, wordt de beveiligingsschakeling ontkoppeld en is geluidsweergave mogelijk.

● Bij overstroom

De beveiligingsschakeling treedt in werking wanneer de stroomsterkte een bepaalde drempelwaarde overschrijdt, bijvoorbeeld wanneer overstroomsignalen naar de versterker worden gestuurd of wanneer het apparaat is aangesloten op een luidsprekersysteem met een impedantie van minder dan 4Ω. De beveiliging wordt ook geactiveerd wanneer een luidsprekerkabel wordt kortgesloten.

- Bij overdreven ultrabass-ingangssignalen

De beveiligingsschakeling treedt ook in werking bij ultrabass-ingangssignalen.

- Bij oververhitting van de hoofdversterker

De beveiligingsschakeling wordt geactiveerd wanneer de temperatuur van het hoofdversterkergedeelte boven een bepaalde waarde stijgt doordat hij langdurig heeft gewerkt met overdreven ingangssignalen. De beveiligingsschakeling wordt ook geactiveerd wanneer de voorgeschreven bedrijfstemperatuur wordt overschreden, bijvoorbeeld wanneer de ventilatiegleuven bovenaan zijn afgedekt of de versterker in een te nauw bemeten audio rack is geïnstalleerd.

"PROTECT" knippert dan op het display en het volume wordt automatisch verlaagd. Na ongeveer 8 seconden wordt de beveiligingsschakeling ontkoppeld. Regel het volume opnieuw.

Indien het probleem niet is opgelost, schakelt het toestel automatisch uit en knippert de OPERATE indicator (tweemaal per seconde).

Schakel het toestel dan uit en na ongeveer 1 minuut weer in.

■ Bij een defect aan de versterker

De beveiligingsschakeling wordt geactiveerd en automatisch UIT geschakeld wanneer een storing in het voedingscircuit wordt gedetecteerd. Dit gebeurt ook wanneer de hoofdzekering in de versterker springt. De OPERATE-indicator knippert dan. (8 keer per seconde)

Schakel het apparaat uit en na enkele minuten weer in. Wanneer het display niet oplicht en de OPERATE-indicator blijft knipperen nadat het apparaat weer is ingeschakeld, kan het apparaat defect zijn.

Trek in dat geval meteen de stekker uit het stopcontact en raadpleeg uw verkoper, de dichtstbijzijnde Marantz dealer, onze klantendienst of onze reparatiedienst.

■ Foutmeldingen

Wanneer meerdere versterkers zijn aangesloten door F.C.B.S. kunnen de foutmeldingen in de onderstaande tabel verschijnen op het display. De instelling van het ID-nummer of de aansluiting van de afstandsbedieningskabel kan dan verkeerd zijn. Controleer het ID-nummer of de aansluiting van de afstandsbedieningskabel zoals vermeld in de onderstaande tabel. Zie "INSTELLING VAN DE ID-NUMMERS" op bladzijde 17 voor het instellen van ID-nummers.

	Indicatie Betekenis Maatregelen
1	ERROR 02	Meerdere versterkers hebben ID-nr. 2.	Ken verschillende ID-nummers toe aan de versterkers.
2	ERROR 03	Meerdere versterkers hebben ID-nr. 3.
3	ERROR 04	Meerdere versterkers hebben ID-nr. 4.
4	ERROR 11	De versterkers met ID-nrs.2-4 kunnen niet communiceren met de versterker met ID-nr. 1.	Schakel de versterker met ID-nr. 1 IN als die niet is ingeschakeld. Controleer of de afstandsbedieningskabel goed is aangesloten.
5	ERROR 12	De versterker met ID-nr. 1 kan niet communiceren met de versterkers met ID-nrs. 2-4.	Stel de ID-nummers correct in wanneer meerdere versterkers ID-nr. 1 hebben. Controleer of de afstandsbedieningskabel goed is aangesloten.

OVERIGE

TECHNISCHE GEGEVENS

Uitgangsvermogen (20 Hz – 20 kHz, beide kanalen gelijktijdig aangedreven)
(8 Ω belasting)....90 W x 2
(4 Ω belasting)....140 W x 2
Nominale hoofdtelefoonuitvoer (bij nominale luidsprekeruitvoer van 8 Ω)....120mW x 2 (32 Ω belasting)
Totale harmonische vervorming (20Hz – 20kHz beide kanalen tegelijk aangestuurd, 8 Ω)....0,05 %
Uitgangsbandbreedte (8 Ω belasting, 0,05%) 5 Hz \~ 40 kHz
Frequentiekarakteristiek (CD, 1 W, 8 Ω belasting)....5 Hz \~ 100 kHz ±3 dB
Dempingsfactor (8 Ω belasting, 20 Hz – 20 kHz)....100
Ingangsgevoeligheid/Ingangsimpedantie
PHONO (MC)....270 μV/100 Ω
PHONO (MM) 2,7 mV/47 kΩ
CD/LIJN 240 mV/20 kΩ
P.DIRECT IN 1,7 V/20 kΩ
Uitgangsspanning/Uitgangsimpedantie
PRE OUT 1,7 V/220 Ω
Maximaal toelaatbare PHONO ingang (1 kHz)
MC 15 mV
MM....150 mV
RIAA-afwijking (20 Hz - 20 kHz) ±0,5 dB
Signaal/Ruis (IHF-A, 1 W, 8 Ω belasting)
PHONO MC (0,5 mV ingang)....75 dB
PHONO MM (5 mV ingang) 86 dB
CD/LIJN (500 mV ingang)....89 dB
Toonregeling
Lage tonen (50 Hz) ±10 dB
Hoge tonen (20 kHz)....±10 dB
Voeding
AC 120 V 60 Hz (U.S.A.)
AC 230 V 50/60 Hz (Europa)
Stroomverbruik
(EN60065 7th Ed.)....220 W
(UL60065)....220 W

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

AFMETINGEN

(Eenheid: mm (in))

De afwerking van het apparaat zal voor onbepaald lange tijd meegaan als u het apparaat goed onderhoudt en regelmatig reinigt. Gebruik hiervoor nooit schuursponzen, staalwol, schuurpoeders of bijtende chemische middelen (b.v. loogoplossing), alcohol, verdunner, benzine, insecticiden of andere vluchtige stoffen, daar deze de afwerking van het apparaat zullen aantasten.

Gebruik ook nooit chemisch behandelde doeken. Veeg de buitenpanelen schoon met een zachte, pluisvrije doek.

Als het apparaat bijzonder vuil is:

• verdun een schoonmaakmiddel met water in een verhouding van 1 (schoonmaakmiddel) op 6 (water).
• dompel een zachte, pluisvrije doek in de oplossing en wring de doek goed uit.
• veeg het apparaat schoon met de vochtige doek.
• veeg daarna droog met een droge doek.

Door een te hoog volume in de hoofdtelefoon kan gehoorschade optreden. Stel het volume niet te hoog in.

REPARATIES

Reparaties mogen enkel worden uitgevoerd door competente en bevoegde onderhoudsmonteurs. Alleen fabrieksgeschoold servicecentrum-personeel beschikt over de kennis en de speciale faciliteiten die nodig zijn voor het repareren en calibreren van dit precisie-apparaat. Na verval van de garantieperiode worden reparaties uitgevoerd tegen betaling indien de normale werking van het apparaat kan worden hersteld.

In geval van problemen, wendt u tot uw handelaar of neem rechtstreeks schriftelijk contact op met het dichtstbijzijnde servicecentrum in de lijst van Erkende Marantz Servicecentra. In geval van schriftelijk contact, gelieve het model- en serienummer plus een volledige beschrijving van de abnormale werking van het apparaat in uw schrijven te vermelden.
