GEBRUIKSAANWIJZING Traveller 1524 TARGA

Problemen oplossen, eerste hulp en FAQ

Hoofdstuk 6

Verplichte activering

Hoofdstuk 7

Het Windows Media Center - eerste configuratie

Hoofdstuk 8

Het systeem herstellen met de systeemherstelsoftware

Informatie over reguleringen

Lees voordat u het apparaat voor de eerste keer gebruikt de volgende aanwijzingen zorgvuldig door en let op alle waarschuwingen, zelfs als u vertrouwd bent met de hantering van elektronische apparaten. Bewaar dit handboek zorgvuldig, zodat u het later kunt raadplegen. Als u het apparaat verkoopt of aan iemand geeft, moet u deze handleiding beslist ook overhandigen.

Veiligheid

• Plaats het apparaat op een vast, egaal oppervlak en zet geen voorwerpen op het apparaat
• Het apparaat is niet gebouwd voor gebruik in vertrekken met hoge temperatuur of luchtvochtigheid (bijv. badkamers) of waar bijzonder veel stof ontstaat.

Bedrijfstemperatuur en bedrijfsluchtvochtigheid: 5 °C tot 35 °C, max. 85 % rel. Vochtigheid.

Let op dat

• altijd voor voldoende ventilatie gezorgd is (plaats het apparaat niet in rekken, op een dik tapijt, op een bed of daar waar ventilatiespleten bedekt worden, en laat minstens 10 cm afstand naar alle kanten)
• geen directe warmtebronnen (bijv. verwarmingen) op het apparaat werken
• geen direct zonlicht of sterk kunstlicht op het apparaat komt
• contact met spat- en druipwater en agressieve vloeistoffen vermeden wordt en het apparaat niet in de buurt van water gebruikt wordt, het apparaat mag vooral nooit ondergedompeld worden (zet geen voorwerpen die met vloeistoffen gevuld zijn, bijv. vazen of dranken, op of naast het apparaat )

Notebook

Voorwoord

- het apparaat niet direct in de buurt van magneetvelden (bijv. luidsprekers) staat

- geen open brandbronnen (bijv. brandende kaarsen) op of naast het apparaat staan

- er geen vreemde voorwerpen binnendringen

- het apparaat niet blootgesteld wordt aan sterke temperatuurschommelingen, omdat anders luchtvochtigheid kan condenseren en elektrische kortsluitingen kan veroorzaken

- het apparaat niet blootgesteld wordt aan zeer sterke schokken en trillingen

- Het apparaat slaat alle gegevens op gegevensdragers met magnetisch oppervlak op. Houd het apparatt daarom uit de buurt van magnetische en elektromagnetische velden.

- Het apparaat neemt stroom op als het op stand-by staat. Om het apparaat volledig van het net te scheiden, moet de netstekker uit de netaansluitdoos getrokken worden. Daarom moet het apparaat zo geplaatst worden dat er altijd een directe en ongehinderde toegang tot de netaansluitdoos gewaarborgd is en de netstekker in een noodsituatie onmiddellijk uit de contactdoos getrokken kan worden. Om brandgevaar uit te sluiten, moet de netstekker principieel van de netaansluitdoos gescheiden worden als het apparaat langere tijd niet gebruikt wordt, bijvoorbeeld tijdens de vakantie. Vóór storm en/of onweer met bliksemgevaar moet u het apparaat van het stroomnet scheiden

- Gebruik uitsluitend de bijgevoegde adapter KSAFK1900474T1M2 om oververhitting, vervorming van de behuizing, brand, elektrische schokken, ontploffingen of andere gevaren te vermijden. Sluit deze adapter nooit aan andere apparaten aan.

Notebook

Voorwoord

- Leg de batterijen er altijd met de polen aan de goede kant in, probeer niet om de batterijen weer op te laden en gooi ze in geen geval in open vuur! Gebruik geen verschillende batterijen (oude en nieuwe, alkali en kool enz.) tegelijk. Haal de batterijen eruit als u het apparaat langere tijd niet gebruikt. Bij ondeskundig gebruik bestaat er kans op ontploffingen en uitlopen van de batterijen!

- Denk aan de bescherming van het milieu! Lege batterijen zijn geen huisvuil! Ze moeten bij een inzamelpunt voor oude batterijen afgegeven worden.

- Waarschuwing: de accu kan bij verkeerde hantering ontploffen! Haal hem niet uit elkaar, verander de poling niet en gooi hem in geen geval in open vuur! Houd hem buiten bereik van kinderen en verwijder hem op milieuvriendelijke wijze!

- Bij oncorrecte uitwisseling van de accu bestaat ontploffingsgevaar. Vervang hem uitsluitend door hetzelfde type of een door de fabrikant aanbevolen type.

- Denk aan de bescherming van het milieu! Lege accu's zijn geen huisvuil! Ze moeten bij een inzamelpunt voor accu's afgegeven worden.

- Let op! Brandgevaar / ontploffingsgevaar. Dit apparaat loopt op een hoogwaardige Li-ionen accu. Onder zeer ongunstige omstandigheden kunnen er contactverbrekingsvonken ontstaan die explosieve of brandgevaarlijke atmosferen kunnen ontsteken. Wij raden daarom dringend aan om het apparaat niet te gebruiken in gevaarlijke zones, bijv. benzinestations, maar om het daar uit te zetten.

- Bij gebruik van batterijen in plaats van accu's mag het apparaat niet aan het laadapparaat aangesloten worden.

- Let op! Dit apparaat van veiligheidsklasse I mag uitsluitend aan een

Notebook

Voorwoord

netaansluitdoos met randaarding aangesloten worden.

- Pak de netkabel nooit met natte handen beet, omdat dit een kortsluiting of een elektrische schok kan veroorzaken.

- Zet noch het apparaat, meubelstukken of andere zware voorwerpen op kabels en let erop dat deze niet geknikt worden, vooral aan de stekker en aan de aansluitdozen. Maak nooit een knoop in een kabel en bind hem niet met andere kabels samen. Alle kabels moeten zo gelegd worden dat niemand erop loopt of gehinderd wordt.

- Een beschadigde netkabel kan een brand of een elektrische schok veroorzaken. Controleer de netkabel van tijd tot tijd. Gebruik geen adapterstekkers of verlengsnoeren die niet aan de geldige veiligheidsstandaards voldoen en verricht ook geen ingrepen aan stroom- en netkabels!

- Als het apparaat beschadigd is, zijn onderhoudswerkzaamheden noodzakelijk, bijv. als netstekker, netkabel of behuizing beschadigd zijn, vloeistof of voorwerpen in het apparaat terecht gekomen zijn, het aan regen of vocht blootgesteld is of als het niet correct functioneert of gevallen is. Wanneer u rookontwikkeling, ongewone geluiden of geuren vaststelt, zet u het apparaat onmiddellijk uit en trekt u de netstekker uit de contactdoos. In deze gevallen mag het apparaat net zolang niet meer gebruikt worden totdat het door een vakman nagekeken is. Laat alle onderhoudswerkzaamheden uitsluitend door gekwalificeerde vakmensen uitvoeren. Maak de behuizing van het apparaat, van de netadapter of van het toebehoren nooit open. Bij een geopende behuizing bestaat levensgevaar door een elektrische schok. Reinig het apparaat slechts met een schone droge doek, nooit met agressieve

Notebook

Voorwoord

vloeistoffen.

- Maak uw notebook niet open! Laat hardwaremodificaties en reparaties uitsluitend over aan gekwalificeerd vak-, service- of onderhoudspersoneel!

- Het cd-station van dit apparaat is als "Klasse 1 Laser product" geclassificeerd en door een sticker op de behuizing als zodanig gekenmerkt. Maak het apparaat nooit open en probeer niet het apparaat zelf te repareren. Binnenin het apparaat is een onzichtbare laserstraling aanwezig. Stel u niet bloot aan de laserstraal.

- Als het symbool van een doorgekruiste afvalemmer op een product aangebracht is, valt dit product onder de Europese richtlijn 2002/96/EG.

Alle oude elektrische en elektronische apparaten moeten gescheiden van huisvuil of via daarvoor bestemde officiële inzamelpunten of afvalinzamelaars verwijderd worden.

Met de voorgeschreven verwijdering van het oude apparaat voorkomt u schade aan het milieu en gevaar voor de persoonlijke gezondheid.

Nadere informatie over de verwijdering van het oude apparaat is verkrijgbaar bij de bevoegde gemeentelijke instantie of in de winkel waar u het product gekocht hebt.

- Elektrische apparaten niet in kinderhanden! Laat kinderen nooit zonder toezicht elektrische apparaten gebruiken. Kinderen kunnen mogelijke gevaren niet altijd goed inschatten. Kleine onderdelen kunnen levensgevaarlijk zijn als ze ingeslikt worden.

- Bewaar batterijen en accu's onbereikbaar voor kleine kinderen op. Als een batterij of accu doorgeslikt wordt, is er onmiddellijk medische hulp nodig.

- Houd ook de verpakkingsfolies buiten bereik van kinderen. Er bestaat

Notebook

Voorwoord

verstikkingsgevaar.

- Dit apparaat behoort tot de consumentenelektronica. Het mag slechts voor particuliere, en niet voor industriële en commerciële doeleinden gebruikt worden.

- Het onderhavige product is standaard niet bestemd voor gebruik in medische, levensreddende of levensbehoudende toepassingen. Het kan gebruikt worden voor toepassingen thuis, op kantoor of in kleine bedrijven (volgens EN 61000-6-1/EN 61000-6-3). Hiertoe behoren o.a. spellen, communicatie- en kantoorapplicaties.

- Bovendien mag het apparaat niet buiten gesloten vertrekken en in tropische klimaatzones gebruikt worden. Er mogen uitsluitend aansluitkabels en externe apparaten gebruikt worden die veiligheidstechnisch en qua elektromagnetische compatibiliteit en afschermkwaliteit geschikt zijn voor het onderhavige apparaat. Het apparaat voldoet aan alle normen en standaards die in verband met de CE-conformiteit van belang zijn. Bij een niet met de fabrikant afgestemde verandering van het apparaat is de nakoming van deze normen niet meer gegarandeerd. Gebruik uitsluitend het door de fabrikant aangegeven toebehoren.

- Als u het apparaat niet binnen de Bondsrepubliek Duitsland gebruikt, moet u de voorschriften van dat land, resp. de wetten in acht nemen die in het land van gebruik van toepassing zijn.

- Onze notebooks voldoen aan de veiligheidsstandaard voor IT-producten EN60950. Om ergonomische redenen en om oververhitting van het apparaat door het bedekken van ventilatiespleten uit te sluiten, mag het notebook echter niet op de knieën liggend gebruikt worden.

Notebook

Voorwoord

- Let er bij het aansluiten van periferieapparatuur op dat de kabels niet te krap berekend zijn en dat de aansluitstekkers niet mechanisch belast worden!

- Voorzichtig bij het hanteren met uw harde schijf. Houd u aan de hier genoemde voorzichtigheidsmaatregelen opdat de harde schrijf niet beschadigd wordt en uw garantie vervalt. Beschadiging van de harde schijf kan tot verlies van gegevens leiden.

- Volgens de wettelijke voorschriften moet de geluidsdruk tot maximaal 100 dB beperkt worden. (Alleen in Frankrijk: de artikelen 44.5 en 44.6. van de wet inzake de openbare preventieve gezondheidszorg, met wijziging door artikel 2 van de wet van 28 mei 1996 voorzien in een beperking van de geluidsdruk tot max. 100 dB. Bij gebruik van een andere koptelefoon kan het gehoor door een te hoge geluidsdruk schade oplopen.

- Door gebruik van de luidspreker/koptelefoon met hoge geluidssterkte brengt u uw gehoor in gevaar en stoort u uw omgeving.

- In gevaarlijke situaties kan het geluid uw aandacht verminderen of ertoe leiden dat u niet meer waarneemt wat er om u heen gebeurt.

-Dit apparaat is met betrekking tot de fundamentele eisen en de andere relevante voorschriften van de EMC-richtlijn 89/336/EG, de richtlijn betreffende laagspanningsapparatuur 73/23/EG en de R&TTE-richtlijn 99/5/EG onderzocht en goedgekeurd.

Veiligheidsrichtlijn voor het gebruik van lithiumaccu's

(Nederlands) OPGELET: Er is gevaar voor explosie als de accu niet correct wordt vervangen. Vervang de accu alleen door hetzelfde of een equivalent type dat wordt aanbevolen door de fabrikant. Gooi gebruikte accu's weg in overeenstemming met de instructies van de fabrikant.

Waarschuwingen voor het gebruik van de modem

1. Installeer nooit telefoonbedrading tijdens onweer.
2. Installeer nooit telefoonaansluitingen op natte locaties tenzij de aansluiting speciaal is ontworpen voor natte locaties.
3. Raak niet-afgeschermde telefoondraden of contactpunten nooit aan, tenzij de telefoonlijn is losgekoppeld van de netwerkinterface.
4. Wees voorzichtig wanneer u telefoonlijnen installeert of wijzigt.
5. Vermijd het gebruik van de telefoon (geldt niet voor een draadloos type) tijdens een onweersbui. Er is een kleine kans op een elektrische schok.
6. Gebruik de telefoon niet om een gaslek te melden in de buurt van een lek.

Opmerking over optische stations

LET OP: Dit apparaat bevat een lasersysteem en is geclassificeerd als een "LASERPRODUCT VAN KLASSE 1". Om dit model correct te gebruiken, leest u de instructiehandleiding aandachtig en bewaart u deze handleiding voor later gebruik. In geval van problemen met dit model dient u contact op te nemen met de dichtstbijzijnde "ERKENDE onderhoudsspecialist". Om rechtstreekse blootstelling aan de laserstraal te vermijden, mag u de behuizing niet openen.

Kennisgeving van Macrovision

In dit product is auteursrechtelijk beschermde technologie geïntegreerd die wordt beschermd door Amerikaanse patenten en andere intellectuele eigendomsrechten. Het gebruik van deze technologie voor copyrightbescherming moet worden goedgekeurd door Macrovision en is bestemd voor thuisgebruik en ander beperkt gebruik, tenzij anders toegestaan door Macrovision. Reverse-engineering of demontage is verboden.

Veiligheidsinstructies

1. Lees de veiligheidsinstructies aandachtig en zorgvuldig.
2. Bewaar deze gebruikershandleiding voor mogelijk later gebruik.
3. Bewaar deze apparatuur uit de buurt van vochtigheid en hoge temperaturen.
4. Zet dit apparaat op een stabiel oppervlak voordat u het installeert.
5. De openingen in de behuizing worden gebruikt voor luchtcirculatie en om te voorkomen dat de apparatuur oververhit raakt. Dek de openingen niet af.
6. Zorg ervoor dat het stroomvoltage binnen het veiligheidsbereik valt en correct is ingesteld op 100\~240 V voordat u de apparatuur aansluit op het stopcontact.
7. Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Leg niets op het netsnoer.
8. Haal de stekker van het netsnoer altijd uit het stopcontact voordat u extra kaarten of modules installeert.
9. Alle waarschuwingen op de apparatuur moeten worden gelezen.

Notebook

Voorwoord

1. Als een van de volgende situaties zich voordoet, laat u de apparatuur controleren door onderhoudspersoneel:

2. De stroomkabel of stekker is beschadigd.

3. Er is vloeistof in het apparaat gekomen.
4. De apparatuur is blootgesteld aan vochtigheid.
5. De apparatuur werkt niet goed of u kunt het apparaat niet gebruiken in overeenstemming met de gebruikershandleiding.
6. U liet de apparatuur vallen of de apparatuur is beschadigd.

7. De apparatuur vertoont duidelijke sporen van schade.

8. Giet nooit vloeistoffen in de opening. Zo zou u de apparatuur kunnen beschadigen of een elektrische schok kunnen krijgen.

9. Plaats de apparatuur niet in een omgeving zonder airconditioning met een temperatuur van 60°C of hoger. Dit kan de apparatuur beschadigen.
10. Om ontploffingen te voorkomen die worden veroorzaakt door een onjuiste vervangende accu, dient u uitsluitend hetzelfde of een equivalent type accu te gebruiken, zoals aanbevolen door de fabrikant.

WEEE-verklaring

(Nederlands) De richtlijn van de Europese Unie (EU) met betrekking tot Vervuiling van Electrische en Electronische producten (2002/96/EC), die op 13

Augustus 2005 in zal gaan kunnen niet meer beschouwd worden als vervuiling.Fabrikanten van dit soort producten worden verplicht om producten retour tenemen aan het eind van hun levenscyclus..

(Srpski) Po Direktivi Evropske unije ("EU") o odbaèenoj ekektronskoj i elektriènoj opremi, Direktiva 2002/96/EC, koja stupa na snagu od 13. Avgusta 2005, proizvodi koji spadaju pod "elektronsku i elektriènu opremu" ne mogu više biti odbaèeni kao obièan otpad i proizvoðaèi ove opreme biæe prinuðeni da uzmu natrag ove proizvode na kraju njihovog uobièajenog veka trajanja.

(Polski) Zgodnie z Dyrektyw ^1 Unii Europejskiej ("UE") dotycz ^1 c ^1 odpadów produktów elektrycznych i elektronicznych (Dyrektywa 2002/96/EC), która wchodzi w ¿ycie 13 sierpnia 2005, tzw. “produkty oraz wyposażenie elektryczne i elektroniczne ” nie mog ^1 byæ traktowane jako œmieci komunalne, tak wiêc producenci tych produktów bêd ^1 zobowi ^1 zani do odbierania ich w momencie gdy produkt jest wycofywany z u¿ycia.

(TÜRKÇE) Avrupa Birliği (AB) Kararnamesi Elektrik ve Elektronik Malzeme Atığı, 2002/96/EC Kararnamesi altında 13 Ağustos 2005 tarihinden itibaren geçerli olmak üzere, elektrikli ve elektronik malzemeler diğer atıklar gibi çöpe atılamayacak ve bu elektonik cihazların üreticileri, cihazların kullanım süreleri bittikten sonra ürünleri geri toplamakla yükümlü olacaktır.

(ČESKY) Podle směrnice Evropské unie ("EU") o likvidaci elektrických a elektronických výrobků 2002/96/EC platné od 13. srpna 2005 je zakázáno likvidovat "elektrické a elektronické výrobky" v běžném komunálním odpadu a výrobci elektronických výrobků, na které se tato směrnice vztahuje, budou povinni odebírat takové výrobky zpět po skončení jejich životnosti.

(MAGYAR) Az Európai Unió („EU") 2005. augusztus 13-án hatályba lépő, az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelve szerint az elektromos és elektronikus berendezések többé nem

Notebook

Voorwoord

Andere handelsmerken zijn eigendom van de respectieve eigenaars.

• Microsoft is een geregistreerd handelsmerk van Microsoft Corporation. Windows®98/ME, 2000/XP zijn geregistreerde handelsmerken van Microsoft Corporation.
• Windows Vista is een geregistreerd handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen.
  ♦ AMI® is een geregistreerd handelsmerk van American Megatrends Inc.
• PCMCIA en CardBus zijn geregistreerde handelsmerken van de Personal Notebook Memory Card International Association.

Documenthistorie

Versie	Revisieopmerking	Datum
1.0 Eerste editie march 2007

Notebook

Voorwoord

Inhoudsopgave

Voorwoord

Informatie over reguleringen....II

Veiligheid......II

Veiligheidsrichtlijn voor het gebruik van lithiumaccu's.... IX

Waarschuwingen voor het gebruik van de modem ....X

Opmerking over optische stations ....X

Kennisgeving van Macrovision .... XI

Veiligheidsinstructies .... XI

WEEE-verklaring ....XII

Handelsmerken..... XVI

Documenthistorie.....XVI

Inleiding

Gebruik van deze handleiding 1-2

Uitpakken 1-4

Starten

Specificaties 2-2

Productoverzicht 2-6

Het notebook openen....2-6

Notebook

Voorwoord

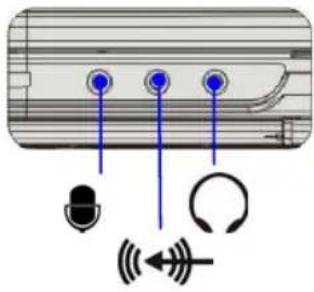

Vooraanzicht 2-10

Rechterzijaanzicht....2-11

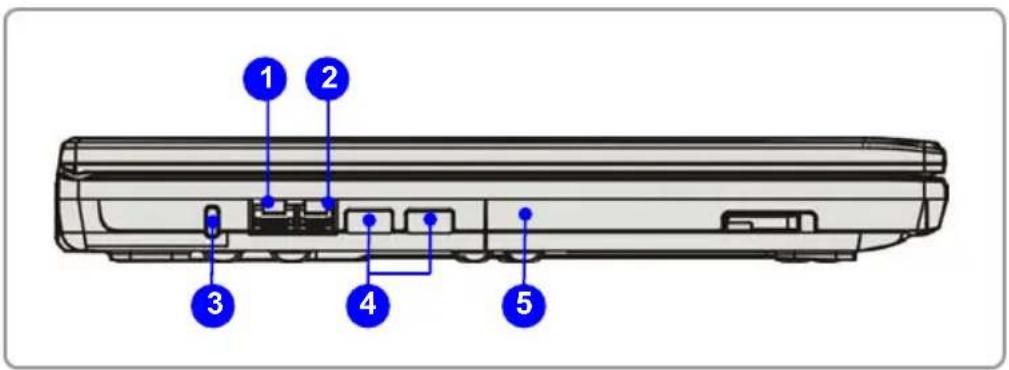

Linkerzijaanzicht....2-13

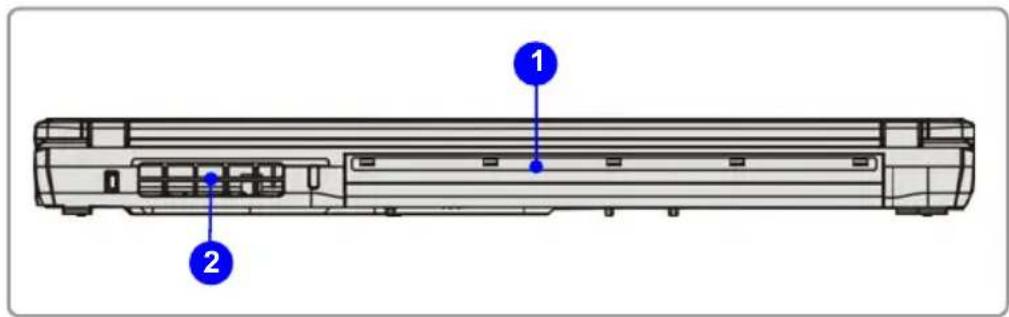

Achteraanzicht....2-15

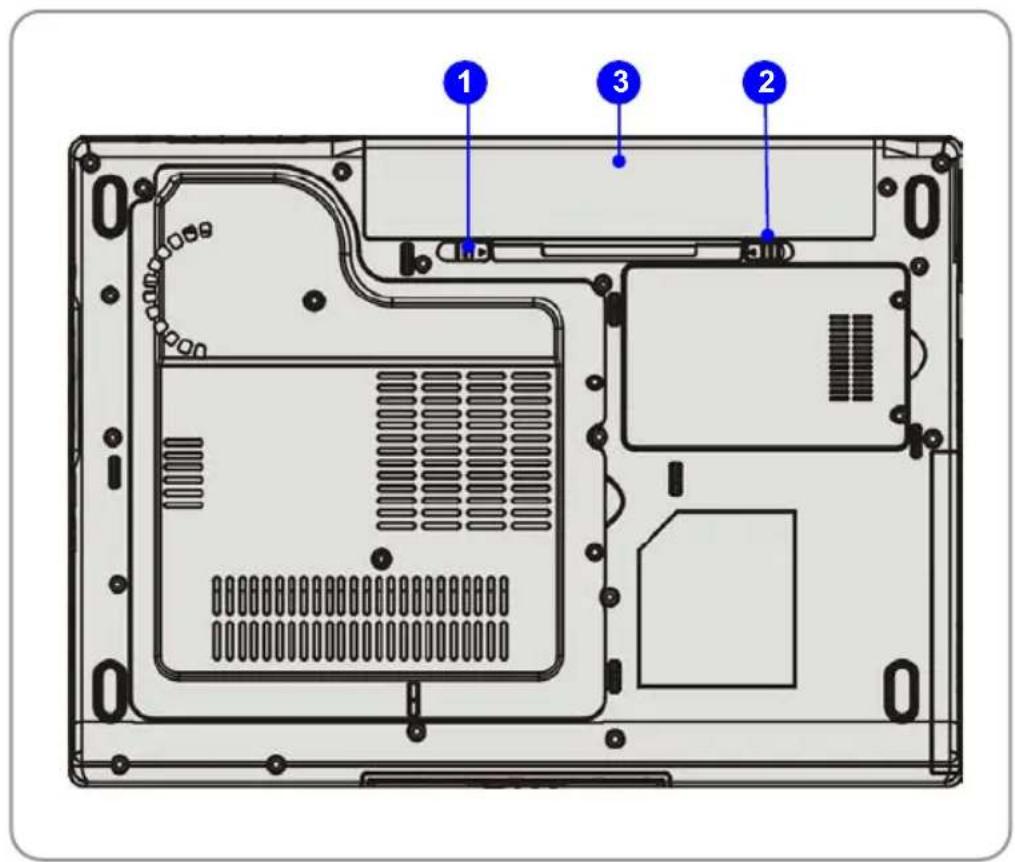

Onderaanzicht 2-16

Stroombeheer 2-17

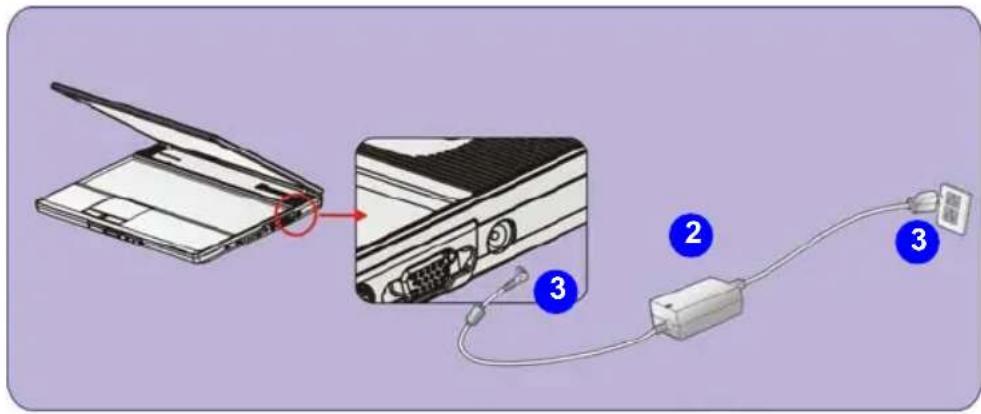

AC-adapter....2-17

Batterijpack....2-18

Het batterijpak opladen 2-22

Basisbediening....2-24

Tips i.v.m veiligheid en comfort 2-24

Neem een goede werkgewoonte aan 2-25

Het toetsenbord....2-26

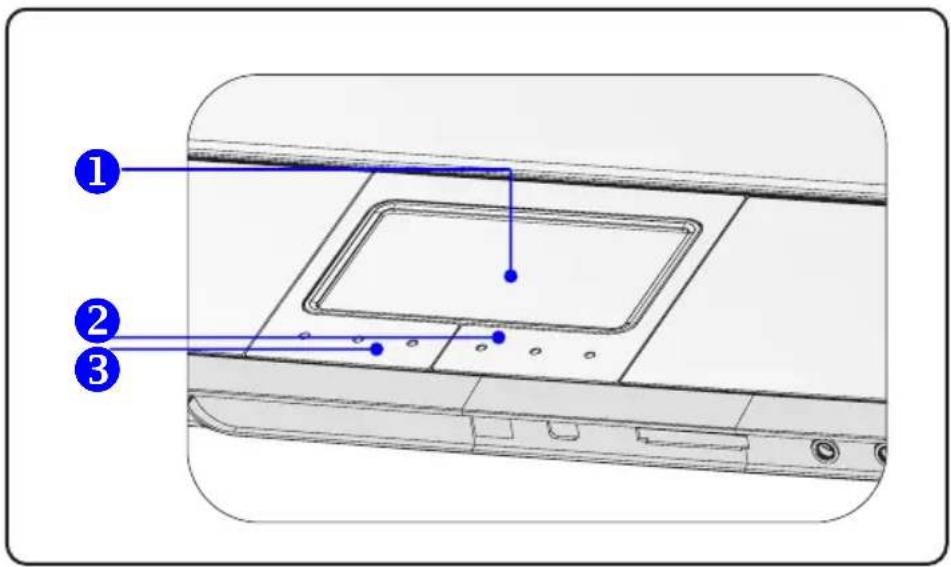

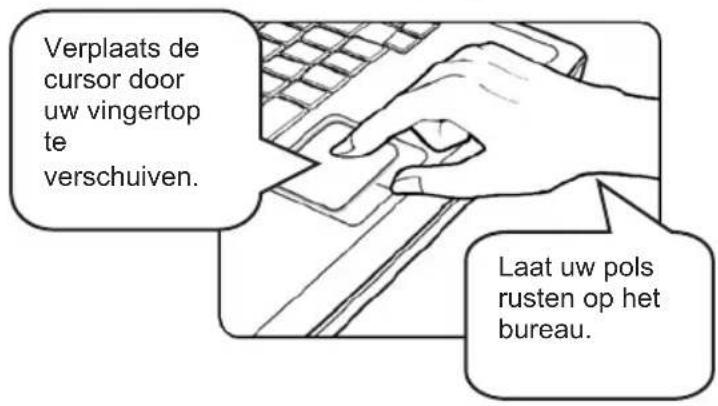

Het touchpad....2-31

De harde schijfeenheid 2-35

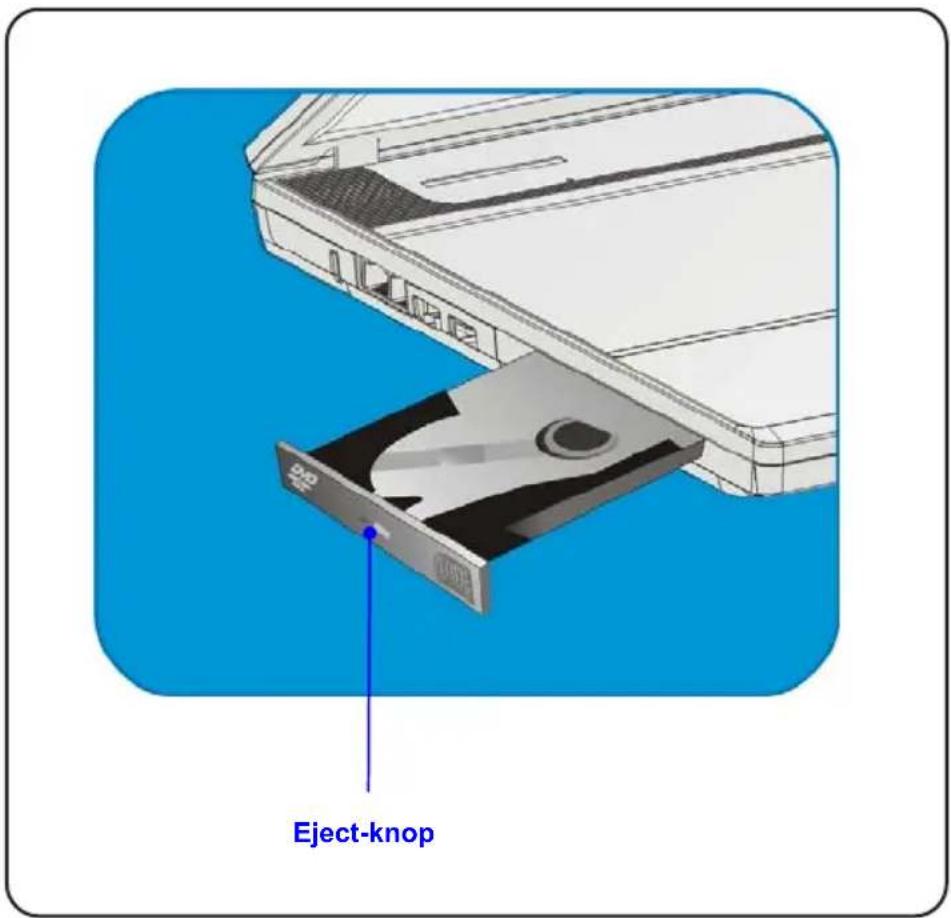

Het optische apparaat gebruiken 2-36

Dit notebook personaliseren

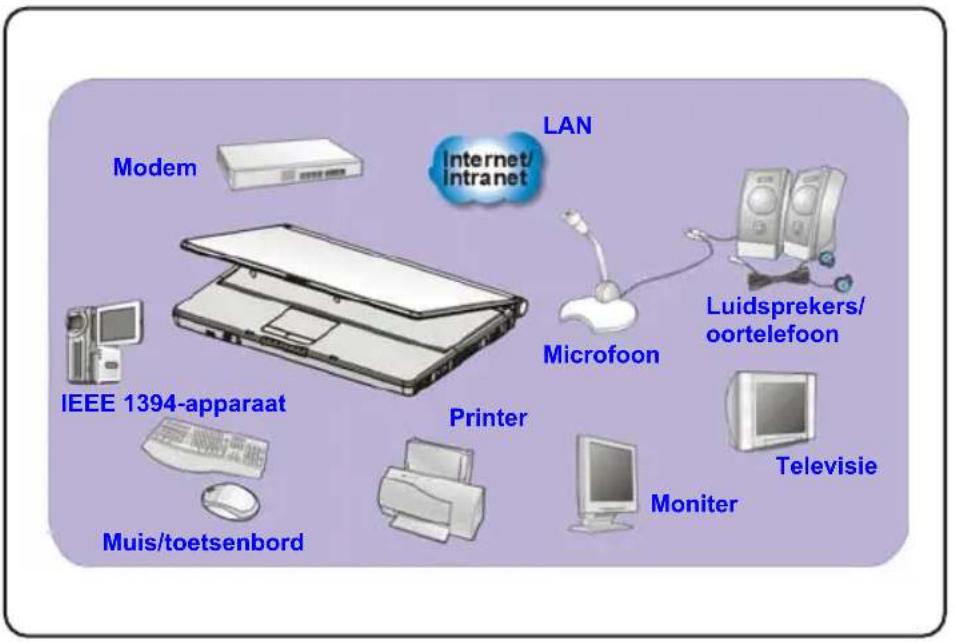

Externe apparatuur aansluiten....3-2

Randapparatuur aansluiten....3-3

Communicatieapparatuur aansluiten....3-6

Installatie van PC-kaart....3-7

Een PC-kaart installeren 3-7

Een PC-kaart verwijderen 3-8

Notebook

Voorwoord

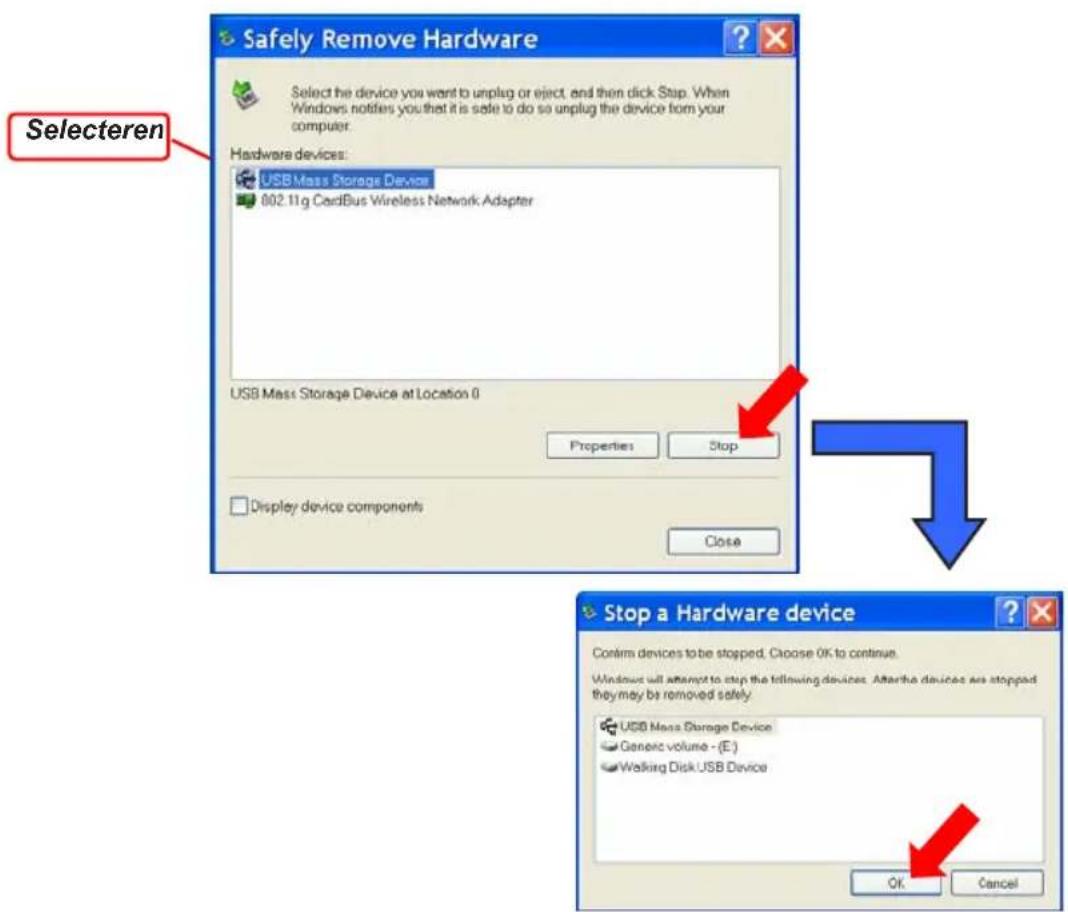

Hardware veilig verwijderen....3-9

BIOS-Setup

Over BIOS Setup 4-2

Wanneer BIOS Setup gebruiken?......4-2

Hoe BIOS Setup opstarten?......4-2

Bedieningstoetsen....4-3

BIOS Setup-menu....4-4

Hoofdmenu....4-5

Geavanceerd menu....4-7

Veiligheidsmenu 4-9

Bootmenu....4-11

Exitmenu 4-12

Problemen oplossen, eerste hulp en FAQ

Problemen oplossen, eerste hulp en FAQ ....5-2

Problemen oplossen....5-3

FAQ's – Veelgestelde vragen ....5-6

Verplichte activering

Verplichte activering 6-2

Notebook

Voorwoord

Het Windows Media Center – eerste configuratie

Het Windows Media Center – eerste configuratie....7-2

Algemene instellingen 7-2

De beeldschermweergave optimaliseren 7-5

De luidsprekers instellen 7-6

De mediabibliotheek instellen 7-7

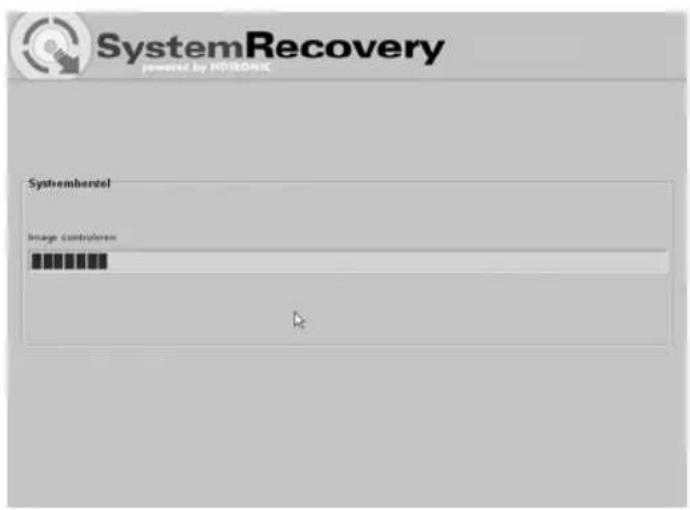

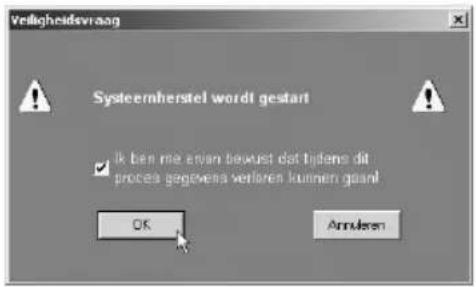

Het systeem herstellen met de systeemherstelsoftware

Het systeem herstellen met de systeemherstelsoftware....8-2

Voorwoord

Hoofdstuk 1

Algemene inleiding

Hoofdstuk 2

Aan de slag

Hoofdstuk 3

Dit notebook personaliseren

Hoofdstuk 4

BIOS Setup

Hoofdstuk 5

Problemen oplossen, eerste hulp en FAQ

Hoofdstuk 6

Verplichte activering

Hoofdstuk 7

Het Windows Media Center - eerste configuratie

Hoofdstuk 8

Het systeem herstellen met de systeemherstelsoftware

Proficiat! U bent een nieuwe gebruiker van dit notebook met een uiterst elegant ontwerp. Dit voortreffelijke gloednieuwe notebook zal u een fantastische en professionele gebruikservaring bieden. Het verheugt ons al onze gebruikers te kunnen melden dat dit notebook grondig is getest en gecertificeerd in overeenstemming met onze reputatie voor weergaloze betrouwbaarheid en klanttevredenheid.

Gebruik van deze handleiding

In deze Gebruikershandleiding vindt u instructies en illustraties met betrekking tot de bediening van dit notebook. Het wordt aanbevolen deze handleiding aandachtig te lezen voordat u dit notebook gebruikt.

Hoofdstuk 1, Algemene inleiding, bevat beschrijvingen van alle accessoires van dit notebook. We raden u aan te controleren of alle accessoires zijn meegeleverd wanneer u de verpakking opent. Als een item is beschadigd of ontbreekt, neem dan contact op met de leverancier bij wie u dit notebook hebt gekocht.

Hoofdstuk 2, Aan de slag, bevat de specificaties van dit notebook en informatie over de functietoetsen, de sneltoetsen, de aansluitingen, de LED's en de externe voorzieningen van dit notebook. In dit hoofdstuk vindt u ook de correcte procedure om de accu te installeren en te verwijderen, en enkele tips voor het gebruik van dit notebook.

Notebook

Algemene inleiding

Hoofdstuk 3, Dit notebook personaliseren, bevat instructies voor de aansluiting van een muis, toetsenbord, webcam, printer, externe monitor, IEEE 1394-apparaten en communicatie-apparaten, maar ook voor het installeren en verwijderen van de PC-kaart.

Hoofdstuk 4, BIOS Setup, bevat informatie over het programma BIOS Setup dat de mogelijkheid biedt het systeem te configureren voor een optimaal gebruik.

Notebook

Algemene inleiding

Uitpakken

Pak eerst de kartonnen doos uit en controleer alle items zorgvuldig. Als er items beschadigd zijn of ontbreken, neem dan onmiddellijk contact op met de leverancier. Bewaar ook de doos en het verpakkingsmateriaal voor het geval u het apparaat in de toekomst moet verzenden.

Voorwoord

Hoofdstuk 1

Algemene inleiding

Hoofdstuk 2

Aan de slag

Hoofdstuk 3

Dit notebook personaliseren

Hoofdstuk 4

BIOS Setup

Hoofdstuk 5

Problemen oplossen, eerste hulp en FAQ

Hoofdstuk 6

Verplichte activering

Hoofdstuk 7

Het Windows Media Center - eerste configuratie

Hoofdstuk 8

Het systeem herstellen met de systeemherstelsoftware

Specifications

Fysieke kenmerken
Afmetingen 358 (l) x 259 (b) x 27~33 (h) mm
Gewicht	2,8 kg
CPU
Processor Socket S1 (638-pin, μPGA)
Hulpprocessor	Turion 64 bit Taylor Processor, dual core 35W (versie F/G)
L1 Cache 64 KB
L2 Cache 512k/1M
FSB snelheid 800 MHz
Kernchips
North Bridge ATi RXS690
South Bridge ATi SB600
Geheugen
Technologie DDRII 667
Geheugen	DDRII SO-DIMM X 2 slot256/ 512/ 1024/ 2048 MB
Maximum 4GB (2GB DDRII SO-DIMM x 2)
Capaciteit
AC-adapter 90 W, 19 volt KSAFK1900474T1M2
Batterij 9 cellen (Li-ion) (7200 mAh)
RTC-batterij	Ja

Dataopslag

HDD vormfactor	2.5" 9.5mm High,80/100/120/160 GB, (5400rpm)
Optische component	COMBO/DVD dual/Super Multi/DVD Dual layer

I/O poort

Monitor x 1 VGA
HDMI	x 1
USB x 4 (USB versie 2.0)
Hoofdtelefoon uit x 1
Mic-in	x 1
Line-in	x 1
RJ11	x 1
RJ45	x 1
IEEE1394	x 1
TV-uit x 1 (S-Video)
Kaartlezer x 1 (SD/ MMC/ MS/ MS-Pro/ XD/ SM)

Communicatiepoort

56K Fax/MODEM Support
LAN	10/100/1000 Ethernet
Wake on LAN Ja
LAN-boot	Ja
Draadloze Ian	Ja

Express Card

Slot Express Card Slot x 1
Scherm
LCD-type 15.4" WXGA antischittering
Helderheid	Helderheid geregeld door K/B commandotoetsen
Video
Grafieken (UMA) ATI M72
VRAM 64MB GDDR3 – 320	MB HyperMemory
LCD 1280 x 800 WXGA
Dual View Function	LCD of CRT wordt automatisch gedetecteerd indien verbonden.
CRT	640 x 480, max. 32bit kleur800 x 600, max. 32bit kleur1024 x 768, max. 32bit kleur1152 x 768, max. 32bit kleur1400 x 1050, max. 32bit kleur1600 x 1200, max. 32bit kleur1800 x 1440, max. 32bit kleur
Audio
Sound Codec chip HD audio-ondersteuning
Interne luidspreker 2 luidsprekers met behuizing
Geluidsvolume	Aanpassen met volumeknop, K/B commandotoets & SW

Software & BIOS

USB Flash Boot Ja, enkel USB floppy boot up DOS
BIOS Fast Boot Support --- Ja
Andere
Kensington Lock Ja
Overeenstemming	WHQL --- PC2001

Productoverzicht

Dit hoofdstuk biedt u een beschrijving van de basisaspecten van uw notebook. Het helpt u meer te weten te komen over het uitzicht van dit notebook voor u ermee werkt. Opmerking: het notebook dat hier getoond wordt kan verschillen van uw notebook.

Het notebook openen

Druk op het slot om het deksel te openen (LCD-scherm). De afbeelding van het geopende notebook en onderstaande beschrijving toont u de belangrijkste bedieningsonderdelen van uw notebook.

1. Sneltoetsen en aan/uit-schakelaar

	Aan/uit-schakelaar: zet het notebook AAN en UIT.
Sneltoetsen:Druk op de sneltoetsen om het opstarten van programma's die u vaak gebruikt te versnellen. Zo kunt u efficiënter werken.Opmerking: deze sneltoetsen werken alleen als de bijgeleverde installatiediskette geïnstalleerd is.
WI-FI	Druk op de WI-FI sneltoets om de WI-FI toepassing te activeren/deactiveren.
IE Explorer	Druk op de internet sneltoets om de IE Explorer browser te activeren.
Media Center	Druk op de Media Center sneltoets om de Windows Media Center toepassing te activeren.
E-mail	Druk op de e-mail sneltoets om de e-mailtoepassing te activeren.
User Define	Druk op de P1 sneltoets om de gebruikergedefinieerde toepassing te openen.
User Define	Druk op de P2 sneltoets om de gebruikergedefinieerde toepassing te openen.

2. LED-lampjes voor weergave van systeemstatus

	Harde schijf in gebruik: knippert blauw als het notebook de hardeschijfeenheid benadert.
	Num Lock: licht groen op als de Num Lock functie geactiveerd is.
	Caps Lock: licht groen op als de Caps Lock functie geactiveerd is.
	Scroll Lock: licht groen op als de Scroll Lock functie geactiveerd is.
	Notebook AAN / UIT / Stand-byKnippert blauw als het systeem in slaapstand is.Licht blauw op als het systeem geactiveerd is.LED gaat uit als het systeem uitgeschakeld is.
	BatterijstatusLicht groen op als batterij opgeladen wordt.Licht oranje op als de batterijstatus laag is.Knippert oranje als de batterij niet functioneert en het aanbevolen is deze te vervangen.
	Wireless LAN en BluetoothLicht groen op als de wireless LAN functie geactiveerd is.

3. Toetsenbord

Het geïntegreerde toetsenbord biedt alle functies van een volledig (US-gedefinieerd) toetsenbord.

4. Touchpad

Aanrakingsgevoelig oppervlak van de computer.

Vooraanzicht

Maak kwalitatieve sound blaster ondersteund met stereosysteem en Hi-Fi functie.

	[2XAB]	Microfoon: gebruikt voor een externe microfoon.5.1: Central/Subwoofer
		Line In: gebruikt voor een extern audioapparaat.5.1: Achterzijde
		Hoofdtelefoon: een poort voor luidsprekers of hoofdtelefoon.5.1: Voorzijde

Rechterzijaanzicht

De computer voorziet een Express Card slot. De nieuwe Express Card interface is kleiner en sneller dan PC Card interface. De Express Card technologie maakt gebruik van de schaalbare technologie en de hoge bandbreedte van de seriële PCI Express en USB 2.0 interfaces.

2. IEEE 1394

De IEEE 1394 poort is een hogesnelheidbus die u toelaat veeleisende digitale apparaten zoals DV (digital video camera) aan te sluiten.

3. HDMI connector

HDMI (High Definition Multimedia Interface Support) is een nieuwe interfacestandaard voor pc's, beeldschermen en elektronische apparaten die standaard, gevorderde en hogeresolutievideo ondersteunt, plus meerkanalige digitale audio met een enkele kabel. Het stelt uw pc in staat alle HDTV standaarden over te zenden die HDCP-beschermde video combineren bij resoluties tot 1080p en 8-kanalige digitale audio met een bandbreedte van 5 Gbps.

4. S-Video Connector

Door een S-video kabel te gebruiken, laat deze connector u toe een televisietoestel aan te sluiten (NTSC/PAL systeem) om te gebruiken als computerscherm.

5. USB-poort

De USB 2.0 poort laat u toe via USB-interface perifere apparaten aan te sluiten, zoals een muis, toetsenbord, modem, externe harde schijfmodule, printer e.a.

6. VGA Port

De 15-pin-D-sub VGA poort laat u toe een externe monitor of een ander standaard VGA-compatibel apparaat (zoals een projector) aan te sluiten voor een grote weergave van het computerscherm.

7. Stroomconnector

Om de AC-adapter aan te sluiten en het notebook van stroom te voorzien.

Linkerzijaanzicht

1 2 3 4 5

1. RJ-45 connector

De 10/100/1000 Ethernet connector wordt gebruikt om een LAN kabel aan te sluiten voor netwerkverbinding.

2. RJ-11 connector

De computer voorziet een ingebouwde modem die u toelaat een FJ-11 telefoonlijn aan te sluiten via deze connector. Met de 56K V.90 modem kunt u een kiesverbinding maken.

3. Kensington Lock

De poort wordt gebruikt om de gegevens op uw computer ter plaatse te beveiligen.

4. USB-poort

De USB 2.0 poort laat u toe via USB-interface perifere apparaten aan te sluiten, zoals een muis, toetsenbord, modem, externe harde schijfmodule, printer e.a.

5. Optische drive

Een smalle CD-ROM/DVD-ROM/CD-RW/DVD Combo/DVD Dual drive is beschikbaar in de computer, naargelang het aangekochte model. Via de

optische drive kunt u CD's/DVD's laden om software te installeren, toegang te krijgen tot data en muziek/films af te spelen op de computer.

Achteraanzicht

1. Batterijpak (achteraanzicht)

Dit notebook wordt gevoed door het batterijpak als de AC-adapter losgekoppeld is.

2. Ventilator

De ventilator is ontworpen om het systeem af te koelen. Sluit de ventilatieopening NIET af.

Onderaanzicht

1. Sluiting voor vergrendelen/ontgrendelen batterij

De batterij kan niet verwijderd worden als de sluiting zich in de vergrendelen-status bevindt. Als de sluiting naar de ontgrendelen-positie verschoven wordt, kan de batterij verwijderd worden.

2. Hulpsluiting

De hulpsluiting is een terugspringsysteem als voorbereiding om het batterijpak te verwijderen. Druk de sluiting in met de ene hand en verwijder voorzichtig het batterijpak met de andere hand.

3. Batterijpak

Dit notebook wordt gevoed door het batterijpak als de AC-adapter losgekoppeld is.

Stroombeheer

AC-adapter

Houd er rekening mee dat het sterk aanbevolen is de AC-adapter aan te sluiten en de AC-voeding te gebruiken als dit notebook voor het eerst gebruikt wordt. Als de AC-adapter aangesloten is, wordt de batterij onmiddellijk opgeladen.

OPMERKING: de AC-adapter inbegrepen in het pakket is goedgekeurd voor uw notebook; het gebruik van andere adaptermodellen kan het notebook of andere apparaten aan het notebook beschadigen.

De AC-voeding aansluiten

1. Neem de AC-adapter en de stroomkabel uit de verpakking.
2. Bevestig de stroomkabel aan de connector van de AC-adapter.
3. Plug de DC-zijde van de adapter in het notebook in en het mannelijke uiteinde van de stroomkabel in het stopcontact.

De AC-voeding loskoppelen

Om de AC-adapter los te koppelen, gaat u als volgt te werk:

1. Eerst de stroomkabel uit het stopcontact trekken.
2. De connector van het notebook loskoppelen.
3. De stroomkabel en de connector van de AC-adapter loskoppelen.
4. Als u de stroomkabel loskoppelt, houdt u altijd de connector van de kabel vast. Trek nooit rechtstreeks aan de kabel!

Batterijpak

Dit notebook is uitgerust met een Li-ion batterijpak met een grote capaciteit. Het herlaadbare Li-ion batterijpak is een interne voedingsbron van het notebook.

Het batterijpak verwijderen

Het is raadzaam een extra batterij in reserve te houden om te voorkomen dat uw notebook zonder stroom valt. Neem contact op met uw plaatselijke verkoper voor een standaard batterijpak.

Om het batterijpak te verwijderen, gaat u als volgt te werk:

1. Schakel het notebook uit.
2. Zorg ervoor dat de sluiting voor vergrendelen/ontgrendelen zich in ontgrendelen-status bevindt.
3. Lokaliseer de hulpsluiting aan de onderkant.
4. Schuif de hulpsluiting in de richting van de pijl onder de sluiting.
5. Schuif de linkerzijde van het batterijpak eerst uit het batterijvak en trek dan de rechterzijde van het batterijpak uit het batterijvak.

Een nieuw batterijpak plaatsen

1. Breng de rechterzijde van het batterijpak in het batterijvak.
2. Lichtjes schuiven en het batterijpak in de juiste plaats drukken.
3. Als de rechterzijde van het batterijpak in het rechter spoor past, drukt u lichtjes de linkerzijde van het batterijpak in het batterijvak.
4. Zorg ervoor dat de sluiting voor vergrendelen/ontgrendelen zich in de vergrendelen-positie bevindt.

1. Probeer niet het BATTERIJPAK te demonteren.
2. Leef de plaatselijke bepalingen en voorschriften na in verband met de recyclage van het afgedankte batteriipak.

Het batterijpak gebruiken

Veiligheidsvoorschriften

Het onjuist vervangen of gebruiken van de batterij kan tot brand of een explosie leiden, wat ernstige verwondingen kan veroorzaken.

• Vervang het hoofdbatterijpak enkel door een batterij van hetzelfde of een equivalent type.
• Het is verboden batterijen te demonteren, kort te sluiten, te verbranden of op te slaan bij temperaturen van meer dan +60 °C (+140 °F).
• Speel niet met batterijen. Houd ze buiten het bereik van kinderen.
• Gebruik geen roestige of beschadigde batterijen.
• Verwijder batterijen volgens de plaatselijke voorschriften. Neem contact op met uw plaatselijke inzamelpunt voor details over de recyclage of verwijdering.

De gebruiksduur van de batterijen verlengen

Een goede capaciteit van de batterij is essentieel om een normale werking te garanderen. Als de capaciteit niet goed beheerd wordt, kunnen de bewaarde data en aangepaste instellingen verloren gaan.

Volg deze tips om de levensduur van de batterij te verlengen en een plotselinge stroomuitval te voorkomen.

- Zet het systeem in slaapstand als het een tijdlang niet gebruikt wordt of verkort de tijdperiode van de timer voor de slaapstand.

♦ Schakel het systeem uit als u het gedurende langere tijd niet gebruikt.

♦ Deactiveer onnodige instellingen of verwijder ongebruikte

randapparatuur om energie te besparen.

- Sluit een AC-adapter aan op het systeem telkens wanneer mogelijk.

Het batterijpak opladen

Uw notebook computer is uitgerust met een krachtig, herlaadbaar Li-Ion batterijpak. Normaal levert een volledig opgeladen batterij ongeveer 2 tot 3 uren stroom voor uw notebook. Het is heel belangrijk dat u de Power Management voorzieningen onder Windows XP activeert voor een efficiënt beheer van het stroomverbruik. De duurzaamheid zal variëren naargelang de verschillende notebook configuraties en het gebruik. Een erg helder scherm, veel hard disk toegang die de DVD-drive gebruikt en veel gebruik van de WLAN-adapter zal het stroomverbruik verhogen en dus de gebruiksduur van de batterij verminderen.

1. Om de batterij op te laden, sluit u de stroomadapter aan op het notebook en een stopcontact.

Tijdens het laadproces zal de batterij-indicator (LED) naast de statusindicators (LED's) oplichten. Als het notebook uitgeschakeld wordt, heeft een lege batterij ca. 3 uur nodig om volledig opgeladen te worden. De laadtijd wordt langer als het notebook ingeschakeld is en gebruikt wordt. Het is normaal dat de batterij warm wordt tijdens het laadproces.

1. De batterij bereikt haar volledige capaciteit na 20 laadcycli zonder snelladen.

2. Om haar volledige capaciteit te behouden, is het raadzaam dat u de batterij af en toe volledig laat ontladen. Hiervoor koppelt u de stroomadapter los en houd u uw notebook ingeschakeld tot hij automatisch naar de Stand-bymodus overschakelt. Dan sluit u de stroomadapter weer aan om de batterij te herladen.

3. In principe zal de capaciteit van de batterij afnemen tot ca. 85 % na 500 laadcycli.
4. Laat de batterij nooit ongebruikt voor een lange periode. Alle batterijen zijn onderworpen aan zelfontlading. De batterij gedurende lange tijd opslaan kan tot een lage status leiden waardoor de batterij beschadigd kan worden. Zorg ervoor dat de batterij tijdig opgeladen wordt (ongeveer om de 4 weken).
5. Stel de batterij tijdens het opladen nooit bloot aan hoge temperaturen (hoger dan 45 °C of 113 °F).

Basisbewerkingen

Als u voor het eerst met een notebook werkt, lees dan de volgende tips om veilig en comfortabel met het notebook te werken.

Tips i.v.m. veiligheid en comfort

Dit notebook is een draagbaar platform waarmee u overal kunt werken. Het is echter belangrijk dat u een goede werkplaats kiest als u gedurende langere periodes met uw notebook moet werken.

• Uw werkplaats moet voldoende verlicht zijn.
  Kies een goede tafel en stoel en pas hun hoogte aan uw lichaamshoogte aan tijdens het werk.
  Als u over een stoel met instelbare rugleuning beschikt, kies dan voor een comfortabele ondersteuning van uw rug.
• Plaats uw voeten vlak en in een natuurlijke houding op de vloer, zodat uw knieën en ellebogen tijdens het werk de juiste positie kunnen aannemen (in een hoek van ca. 90 graden).
• Plaats uw handen op het bureau zodat uw polsen ondersteund worden.
• Pas de hoek/positie van het LCD-scherm aan, zodat u een optimaal zicht hebt.
• Vermijd het gebruik van het notebook op een plaats die u ongemak kan bezorgen (bijvoorbeeld op bed).
• Het notebook is een elektrisch apparaat, behandel het met grote voorzichtigheid om lichamelijke letsels te voorkomen.

Zorg voor een comfortabele houding van handen en voeten. Zit recht en neem een goede houding aan. Pas de hoek en de positie van het LCD-scherm aan. Pas de hoogte van het bureau aan. Pas de hoogte van de stoel aan.

Neem een goede werkgewoonte aan

Het is belangrijk dat u een goede werkgewoonte aanneemt als u gedurende lange periodes met uw notebook moet werken. Zo voorkomt u ongemak of letsels. Houd tijdens het werk rekening met de volgende tips.

♦ Verander regelmatig uw houding.
♦ Stretch en beweeg uw lichaam regelmatig.
- Denk eraan pauzes in te lassen als u een tijd gewerkt hebt.

Het toetsenbord

Het toetsenbord van het notebook voorziet alle functies van een volledig toetsenbord en een bijkomende [Fn] toets voor specifieke functies van het notebook. De toetsen kunnen onderverdeeld worden in vier categorieën: alfanumerieke toetsen, cursortoetsen, numerieke toetsen en functietoetsen.

Esc F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 Pause Break Prt 8c SysRq Ins Num Lt Del ~ ! @ # $ % ^ & 7 * 8 ( 9 ) + - + = Backspace Home 1 2 3 4 5 € 6 7 8 9 0 - - Enter PgUp Tab Q W E R T Y U 4 I 5 O 6 P X [ ] Caps Lock A S D F G H J 1 K 2 L : - " Pgdn Shift Z X C V B N M < > ? + Fm Ctrl Alt Gr Ctrl ↑ ← ↓ →

Alfanumerieke toetsen

Esc F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 Pause Break Prt Be SysEq In Nurs Lk Dcl For Lk ~ ! @ # $ % ^ & 7 * 8 ( 9 ) + - + Backspace Home 1 2 3 4 5 € 6 7 8 9 0 = + Tab Q W E R T Y U 4 I 5 O 6 P X ( ) Caps Lock A S D F G H J 1 K 2 L 3 : - " I Shift I Z X C V B N M 0 < > ? + Fm Ctrl Alt Gr Ctrl ↑ ← ↓ →

De alfanumerieke toetsen vormen de belangrijkste toetsen op het toetsenbord en hun functie is dezelfde als die bij een schrijfmachine. Er zijn ook een aantal speciale toetsen voorzien, zoals de [Ctrl], [Alt] en [Esc] toets.

Als de lock-toetsen ingedrukt zijn, licht de overeenkomstige LED op om hun status weer te geven:

Num Lock: houd de [Fn] toets ingedrukt en druk deze toets in om Num Lock aan en uit te schakelen. Als deze functie geactiveerd is, kunt u de numerieke toetsen gebruiken die deel uitmaken van de alfanumerieke toetsen.
- Caps Lock: druk deze toets in om Caps Lock aan en uit te schakelen. Als deze functie geactiveerd is, worden alle letters standaard als hoofdletters geïnterpreteerd.
■ Scroll Lock: houd de [Fn] toets ingedrukt en druk op deze toets om Scroll

Lock aan en uit te schakelen. De functie hangt af van de software die gebruikt wordt en wordt meestal gebruikt onder DOS.

	Verplaats de cursor een teken naar links.
	Verplaats de cursor een teken naar rechts.
	Verplaats de cursor een regel naar boven.
	Verplaats de cursor een regel naar beneden.
	Ga naar de vorige pagina.
	Ga naar de volgende pagina.

Ga naar het begin van de regel (of document).

Ga naar het einde van de regel (of document).

De Backspace toets, [Ins] en [Del] toetsen in de rechterbovenhoek worden gebruikt om teksten te bewerken.

Deze toets wordt gebruikt om te schakelen tussen de "insert" en "overtype" modi.

Druk deze toets in om een karakter rechts van de cursor te wissen en de volgende tekst naar links te verplaatsen met een teken.

Druk deze toets in om een karakter links van de cursor te wissen en de volgende tekst naar links te verplaatsen met een teken.

Functietoetsen

■ Windows-toetsen

Het toetsenbord voorziet de Windows Logo toets ( ) en een Toepassingslogo-toets ( ), die gebruikt worden voor Windows-specifieke functies, zoals het Startmenu en het snelmenu openen. Meer informatie over deze twee toetsen kunt u vinden in de Windows-handleiding of online hulp.

■ [Fn] toets

	Schakel de schermoutputmodus tussen de LCD, externe monitor en Beide.
	Activeer of deactiveer de touchpad-functie.
	Verhoog de helderheid van het LCD-scherm.
	Verlaag de helderheid van het LCD-scherm.
	Verlaag het volume van de ingebouwde luidsprekers.
	Verhoog het volume van de ingebouwde luidsprekers.
	Deactiveer de audiofunctie van de computer.
	Zet de computer in de slaapmodus (naargelang de systeemconfiguratie).

Het touchpad

Het touchpad dat geïntegreerd is in uw notebook is een aanwijsapparaat dat compatibel is met de standaardmuis, waardoor u het notebook kunt besturen door de locatie van de cursor op het scherm aan te wijzen en een selectie te maken met de twee knoppen.

Plaats uw vinger op deze drukgevoelige zone van het touchpad en verplaats de cursor op het scherm door uw vinger te verplaatsen.

2. Rechterknop

Fungeert net als de rechterknop van de muis.

3. Linkerknop

Fungeert net als de linkerknop van de muis.

Het touchpad gebruiken

Lees de volgende beschrijving om te leren hoe u het touchpad kunt gebruiken:

■ Positioneren en verplaatsen

Plaats uw vinger op het touchpad (meestal de wijsvinger) en het rechthoekige touchpad zal fungeren als een miniatuurkopie van uw scherm. Als u uw vingertop verplaatst over het touchpad, zal de cursor op het scherm simultaan in dezelfde richting verschuiven. Als uw vinger de rand van het touchpad bereikt, kunt u uw vinger opheffen en naar een andere plaats op het touchpad verplaatsen.

■ Aanwijzen en klikken

Als u de cursor over een knop, een menu-item of een commando dat u wilt uitvoeren hebt bewogen of erop hebt geplaatst, tik dan zachtjes op het touchpad of druk op de linkerknop om te selecteren. Deze procedure, omschreven als aanwijzen en klikken vormt de basis van het werken met uw notebook. In tegenstelling tot het traditionele aanwijsapparaat zoals de muis kan het volledige touchpad fungeren als linkerknop, zodat elke tik op het touchpad gelijk is aan het indrukken van de linkermuisknop. Twee keer sneller tikken op het touchpad is hetzelfde als dubbelklikken.

■ Slepen en neerzetten

U kunt bestanden of objecten in uw notebook verplaatsen door gebruik te maken van slepen en neerzetten. Hiervoor plaatst u de cursor op het gewenste item en tikt u zachtjes twee keer op het touchpad en houdt u uw vingertop in contact met het touchpad bij de tweede tik. Nu kunt u het geselecteerde item slepen naar de gewenste positie door uw vinger te verplaatsen op het touchpad. Til uw vinger op van het touchpad om het

item op de gewenste plaats neer te zetten. U kunt ook de linkerknop indrukken en ingedrukt houden als u een item selecteert en dan uw vinger verplaatsen naar de gewenste positie. Vervolgens laat u de linkerknop los om het slepen en neerzetten te voltooien.

Het touchpad gebruiken

Verplaats de cursor door uw vingertop te verschuiven. Laat uw pols rusten op het bureau.

■ Het touchpad configureren

U kunt het aanwijsapparaat aanpassen om aan uw persoonlijke behoeften te voldoen. Als u bijvoorbeeld linkshandig bent, kunt u de functies van de twee knoppen verwisselen. Daarnaast kunt u ook de grootte, de vorm, de verplaatssnelheid en andere geavanceerde eigenschappen van de cursor op het scherm wijzigen.

Om het touchpad te configureren, kunt u de standaard Microsoft of IBM PS/2 driver in uw Windows besturingssysteem gebruiken. Bij Muiseigenschappen in het Configuratiescherm kunt u de configuratie wijzigen.

De harde schijfeenheid

Uw notebook is uitgerust met een 2.5-inch harde schijfeenheid. De harde schijfeenheid is een opslagapparaat met een veel hogere snelheid en een grotere capaciteit dan andere opslagapparaten, zoals de diskette-eenheid en optische opslagapparaten. Daarom wordt deze eenheid meestal gebruikt om het besturingssysteem en softwaretoepassingen te installeren.

info

1. Om onverwacht dataverlies in uw systeem te voorkomen, neemt u regelmatig een reservekopie van uw belangrijkste bestanden.
2. Schakel het notebook niet uit als de 'Harde schijf in gebruik'-LED oplicht.
3. Verwijder foinstalleer de harde schijfeenheid niet als het notebook ingeschakeld is. De harde schijfeenheid moet vervangen worden door een erkende detailhandelaar of technicus.

Het optische apparaat gebruiken

Uw notebook is uitgerust met een optisch opslagapparaat. Het apparaat dat geïnstalleerd is in uw notebook hangt af van het model.

■ DVD Combo Drive: met dit apparaat kunt u DVD's en CD's lezen en CD's opnemen.
■ DVD Dual Drive: naast het lezen van DVD's en CD's kunt u met dit apparaat CD-formaten opnemen en de -R/RW en +R/RW DVD formaten.
■ DVD Multi: werkt als een multifunctionele DVD Dual Drive en een DVD RAM Drive.
■ Lightscribe: hiermee kunnen gebruikers korte teksten schrijven op de achterkant van de schijven met de laser lees/schrijf-kop van de schijfeenheid voor het optische apparaat.
■ HD DVD: HD DVD (of hogeresolutie DVD) is een dicht bezette optische schijf voor gegevensopslag en hogeresolutievideo.

info

1. De optische opslagapparaten worden geclassificeerd als Klasse 1 Laserproducten. Het gebruik van regelings- of instelmechanismen of het volgen van procedures die hier niet vermeld worden, kan resulteren in een gevaarlijke blootstelling aan straling.

2. Raak de lens in de schijfeenheid niet aan.

De schijf inbrengen

De volgende instructies beschrijven de algemene procedure voor het werken met het optische opslagapparaat.

1. Controleer of het notebook aangeschakeld is.
2. Druk op de Eject-knop op het schijfstation en de lade zal gedeeltelijk openen. Trek daarna de lade voorzichtig helemaal open.
3. Leg de schijf op de lade met het label naar boven en druk ze voorzichtig naar beneden zodat de schijf vlak op de lade ligt.
4. Duw de lade dicht.

Eject-knop

De schijf verwijderen

1. Druk op de Eject-knop op het schijfstation en de lade zal gedeeltelijk openen. Trek daarna de lade voorzichtig helemaal open.
2. Neem de schijf vast aan de randen en neem ze uit de lade.
3. Duw de lade terug dicht.

info

1. Zorg ervoor dat de schijf juist op de lade ligt voor u de lade sluit.
2. Laat de lade niet open.

Aan de slag

Voorwoord

Hoofdstuk 1

Algemene inleiding

Hoofdstuk 2

Aan de slag

Hoofdstuk 3

Dit notebook personaliseren

Hoofdstuk 4

BIOS Setup

Hoofdstuk 5

Problemen oplossen, eerste hulp en FAQ

Hoofdstuk 6

Verplichte activering

Hoofdstuk 7

Het Windows Media Center - eerste configuratie

Hoofdstuk 8

Het systeem herstellen met de systeemherstelsoftware

Externe apparatuur aansluiten

Via de I/O-poorten op het notebook kunt u randapparatuur aansluiten.

Modem Internet/ Intranet LAN Microfoon Luidsprekers/ oortelefoon IEEE 1394-apparaat Printer Muis/toetsenbord Moniter Televisie

Randapparatuur aansluiten

De muis aansluiten

Via de USB-poort kunt u een muis op uw notebook aansluiten. Sluit de muis als volgt aan:

1. Zet het notebook aan en installeer het stuurprogramma van de muis.
2. Sluit de muis aan op het notebook.
3. Het notebook kan het stuurprogramma van de muis automatisch opsporen en de muisfunctie inschakelen. Als de muis niet wordt gevonden, kunt u de muis handmatig activeren via het menu Start → Configuratiescherm → Hardware en zo het nieuwe apparaat toevoegen.

Het toetsenbord aansluiten

Via de USB-poort kunt u een toetsenbord op uw notebook aansluiten. Sluit het toetsenbord als volgt aan:

1. Zet het notebook aan en installeer het stuurprogramma van het toetsenbord.
2. Sluit het toetsenbord aan op het notebook.
3. Het notebook kan het stuurprogramma van het toetsenbord automatisch opsporen en de toetsenbordfunctie inschakelen. Als het toetsenbord niet wordt gevonden, kunt u het toetsenbord handmatig activeren via het menu Start → Configuratiescherm → Hardware en zo het nieuwe apparaat toevoegen.

Een webcam aansluiten

Via de USB-poort kunt u een webcam op uw notebook aansluiten. Sluit de webcam als volgt aan:

1. Zet het notebook aan en installeer het stuurprogramma van de webcam.
2. Sluit de webcam aan op het notebook.
3. Het notebook kan het stuurprogramma van de webcam automatisch opsporen en de webcamfunctie inschakelen. Als de webcam niet wordt gevonden, kunt u de webcam handmatig activeren via het menu Start → Configuratiescherm → Hardware en zo het nieuwe apparaat toevoegen.

De printer aansluiten

Als uw printer een USB-interface heeft, kunt u de USB-poort op het notebook gebruiken om de printer aan te sluiten. In de volgende instructies wordt de algemene procedure beschreven om een printer aan te sluiten:

1. Schakel het notebook uit.
2. Sluit het ene uiteinde van de printerkabel aan op de USB-poort van het notebook en het andere uiteinde op de printer.
3. Sluit het netsnoer aan zet schakel de printer aan.
4. Zet het notebook aan. Het systeem zal een nieuw apparaat detecteren. Installeer het vereiste stuurprogramma.

Voor verdere instructies raadpleegt u de handleiding van uw printer.

Een extern scherm aansluiten

Via de VGA-poort kunt u een extern beeldscherm op uw notebook aansluiten, zodat u beschikt over een groter beeld met een hogere resolutie. Sluit het scherm als volgt aan:

1. Zorg ervoor dat het notebook is uitgeschakeld.
2. Sluit de D-type aansluiting van het scherm aan op de VGA-poort van het notebook.
3. Connect the monitor's power cord and turn on the monitor.
4. Zet het notebook aan. Het scherm zou standaard moeten reageren. Als dit niet het geval is, wijzigt u de weergavemodus door te drukken op [Fn]+[F2]. U kunt de weergavemodus ook wijzigen door de instellingen te configureren

in Eigenschappen

voor

Beeldscherm

van

het

Windows-besturingssysteem.

IEEE 1394-apparaten aansluiten

De IEEE 1394-poort van uw notebook is een seriële bus van de volgende generatie met een supersnelle overdrachtsnelheid en mogelijkheden om maximaal 63 apparaten aan te sluiten. Zo kunt u tal van geavanceerde randapparaten en consumentenelektronica aansluiten, zoals een DV (digitale videocamera). De IEEE 1394-standaardinterface ondersteunt de 'plug & play'-technologie, zodat u IEEE 1394-apparaten kunt aansluiten en verwijderen zonder het notebook uit te schakelen.

Als u een IEEE 1394-apparaat wilt aansluiten, sluit u eenvoudig de kabel van het apparaat aan op de IEEE 1394-poort van het notebook.

Communicatieapparatuur aansluiten

LAN gebruiken

Via de RJ-45-aansluiting van het notebook kunt u LAN-apparaten aansluiten, zoals een hub, switch of gateway, om zo een netwerkverbinding tot stand te brengen. Deze ingebouwde 10/100 Base-T LAN-module ondersteunt een gegevensoverdrachtssnelheid tot 100 Mbps.

Voor meer instructies of gedetailleerde stappen met betrekking tot de aansluiting op het LAN raadpleegt u uw MIS-medewerkers of netwerkbeheerder.

De modem gebruiken

De ingebouwde 56-Kbps fax/datamodem biedt de mogelijkheid een telefoonlijn te gebruiken om te communiceren met anderen of om in te bellen op internet.

Voor meer instructies of gedetailleerde stappen met betrekking tot inbellen via de modem raadpleegt u uw MIS-medewerkers of de internetprovider.

info

1. Om het risico op brand te beperken, mag u alleen een nr. 26 AWG- of langere telecommunicatiekabel gebruiken.

2. We raden u ten zeerste aan het modemstuurprogramma te installeren dat wordt meegeleverd op de software-CD van uw notebook. Zo kunt u het maximum uit de modem halen.

Installatie van PC-kaart

Via de PC-kaartsleuf van uw notebook kunt u allerlei Type-II PC-kaarten installeren die tal van functies ondersteunen, zoals een LAN/WLAN-kaart, modemkaart of geheugenkaart.

In de volgende instructies wordt uitleg gegeven over de installatie van een PC-kaart, met inbegrip van informatie over het plaatsen en verwijderen van de PC-kaart. Voor meer informatie raadpleegt u de handleiding van uw PC-kaart.

Een PC-kaart installeren

1. Zoek de PC-kaartsleuf op uw notebook. Verwijder een eventuele dummykaart uit de sleuf.
2. Plaats de PC-kaart in de sleuf (gewoonlijk met het label omhoog) en duw de kaart in de sleuf totdat deze stevig vastzit.

Een PC-kaart verwijderen

1. Druk op de uitwerpknop om de kaart te verwijderen.
2. Druk op de uitwerpknop, zodat de PC-kaart uit de sleuf komt. Trek de kaart volledig uit de sleuf.

Uitwerpknop

info

1. Verwijder de 'gouden vinger' als u de PC-kaart installeert. Als u dit niet doet zou dit interferentie kunnen veroorzaken of de PC-kaart kunnen beschadigen.
2. Voordat u de PC-kaart verwijdert moet u het apparaat stoppen via het Windows-besturingssysteem.

Hardware veilig verwijderen

Als u randapparatuur aansluit op uw systeem, zal het pictogram Hardware veilig verwijderen ( ) op de taakbalk verschijnen. Dubbelklik op het pictogram om het dialoogvenster Hardware veilig verwijderen te openen. Hier ziet u alle aangesloten randapparatuur. Als u een apparaat wilt verwijderen, verplaatst u de cursor naar het apparaat en klikt u op Stoppen.

Problemen oplossen, eerste hulp en FAQ

Hoofdstuk 6

Verplichte activering

Hoofdstuk 7

Het Windows Media Center - eerste configuratie

Hoofdstuk 8

Het systeem herstellen met de systeemherstelsoftware

Over BIOS-set-up

Wanneer BIOS Setup gebruiken?

Het is mogelijk dat u de BIOS-set-up moet starten als:

• Een foutmelding op het scherm verschijnt tijdens het booten van het systeem en u gevraagd wordt SET-UP te starten.
  U de standaardinstellingen wilt vervangen door aangepaste kenmerken.
• U de standaard BIOS-instellingen wilt herladen.

Hoe BIOS Setup opstarten?

Om het BIOS-set-up gebruiksprogramma op te starten, schakelt u het notebook aan en drukt u op de [Del] toets tijdens de POST-procedure.

Als de melding verdwijnt voor u reageert en u nog altijd Set-up wilt starten, start u het systeem opnieuw op door het UIT en AAN te schakelen, of tegelijkertijd de toetsen [Ctrl]+[Alt]+[Delete] in te drukken om opnieuw te starten.

info

De schermen en instelopties in dit hoofdstuk zijn uitsluitend bedoeld als referentie. De werkelijke instelschermen en opties op uw notebook kunnen verschillen door de BIOS-update.

Bedieningstoetsen

U kunt enkel het toetsenbord gebruiken om de cursor te verplaatsen in het

BIOS-set-up gebruiksprogramma.

	Druk op de pijltjestoets naar links om een menutitel te selecteren.
	Druk op de pijltjestoets naar rechts om een menutitel te selecteren.
	Druk op de pijltjestoets naar boven om een item onder de menutitel te selecteren.
	Druk op de pijltjestoets naar beneden om een item onder de menutitel te selecteren.
	Verhoog de instelwaarde of breng wijzigingen aan.
	Verlaag de instelwaarde of breng wijzigingen aan.
	1) Open het geselecteerde item om instelopties te wijzigen.2) Open een submenu indien beschikbaar.
	In sommige items drukt u op deze toets om een instelveld te wijzigen.
	Open een helpscherm met de informatie over regelknoppen.
	1) Verlaat het BIOS-set-up gebruiksprogramma.2) Keer terug naar het vorige scherm in een submenu.

BIOS Setup menu

Als uw BIOS-set-up gebruiksprogramma opgestart is, zal het hoofdmenu op het scherm verschijnen. Het hoofdmenu geeft systeeminformatie weer, inclusief de basisconfiguratie. De afbeeldingen die in dit hoofdstuk getoond worden, zijn enkel een referentie en kunnen verschillen van de schermen op uw notebook.

Toon systeeminformatie over firmware versie, CPU-kenmerken, geheugen en instelling van systeemtijd en -datum.

Geavanceerd menu

Configureer IDE en USB-instellingen.

Veiligheidsmenu

Installeer of verwijder paswoordinstellingen van supervisor en gebruiker.

Bootmenu

Stel boottype en boot

Voorwoord

Hoofdstuk 1

Algemene inleiding

Hoofdstuk 2

Aan de slag

Hoofdstuk 3

Dit notebook personaliseren

Hoofdstuk 4

BIOS Setup

Hoofdstuk 5

Problemen oplossen, eerste hulp en FAQ

Hoofdstuk 6

Verplichte activering

Hoofdstuk 7

Het Windows Media Center - eerste configuratie

Hoofdstuk 8

Het systeem herstellen met de systeemherstelsoftware

Problemen oplossen, eerste hulp en FAQ

Dit notebook is een zorgvuldig getest computersysteem van hoge kwaliteit met de nieuwste technologie. Problemen en defecten kunnen echter nooit helemaal worden vermeden. Om u te helpen een volledig werkend systeem terug te krijgen, hebben we hier gedetailleerde informatie verzameld aan de hand waarvan u de meest voorkomende problemen kunt herkennen en oplossen. Als u een probleem hebt, doe dan het volgende:

- Lees de paragraaf 'Problemen oplossen'.

- Probeer de oplossing voor uw probleem te vinden in het hoofdstuk 'FAQ's'.

OPMERKING

U vindt de meest recente FAQ op uw bureaublad onder Informatie van de fabrikant en op internet.

Ga naar http://www.service.targa.co.uk/ voor de nieuwste FAQ's en stuurprogramma's.

- Lees het overeenkomstige hoofdstuk in deze handleiding.

- Gebruik Windows Systeemherstel.

- Als het notebook niet opstart of als zich fouten voordoen tijdens het opstartproces, gebruik dan de herstelsoftware op de EasyInstall-cd. Deze software helpt u de opstart- en systeembestanden van

Windows te herstellen en indien nodig de standaardfabrieksconfiguratie van de pc te herstellen.

• Bel onze hotline.
• Als u met geen enkele van de bovenstaande raadgevingen het probleem kunt oplossen, kunt u onze Pickup Service gebruiken.

Problemen oplossen

Als uw notebook blijft hangen tijdens het gebruik of het opstarten, kan dit het gevolg zijn van recent geïnstalleerde software. U kunt dit als volgt oplossen:

• Zet het notebook aan. U ziet eerst de gebruikelijke BIOS-berichten. Zodra deze berichten verdwijnen, drukt u op de toets [F8]. Hierdoor verschijnt het opstartmenu van Windows XP. Selecteer de opdracht Veilige modus. Windows start nu op in een speciale 'noodmodus'.
• Klik op Start/Alle programma's/Bureau-accessoires/Systeemwerkset/Systeemherstel om de systeeminstellingen te herstellen van een tijdstip waarop het systeem wel werkte. Als dat niet werkt, probeer dan ook alle andere herstelopties.
• Verwijder de onlangs geïnstalleerde software via de optie Programma's wijzigen of verwijderen van Software in Configuratiescherm (dit werkt ook in de veilige modus).

- Start uw notebook op terwijl de cd van Windows XP Home Edition in het cd-station is geplaatst en houd een toets ingedrukt (bijvoorbeeld [H]) totdat Windows Setup is gestart. Wacht totdat alle bestanden zijn geladen. Druk in het welkomstscherm van Windows op [Enter], bevestig de Gebruiksrechtovereenkomst door op [F8] te drukken en druk op [R] om een installatie te herstellen. (U hoeft alleen de stuurprogramma's opnieuw te installeren van de meegeleverde EasyInstall-cd nadat Windows is hersteld.)

- Neem contact op met fabrikanten van andere software.

Als u geen geluid hoort, zijn er verschillende mogelijke oorzaken voor het defect aan de hardware of de software. Doe het volgende om deze oorzaken op te sporen:

- Zorg dat het stuurprogramma van de geluidskaart is geïnstalleerd en dat u de geluidskaart hebt geselecteerd als het standaardgeluidsapparaat. Hier opent u Configuratiescherm en dubbelklikt u op Geluiden en audioapparaten. Klik op het tabblad Audio en controleer of Realtek Audio als standaardapparaat voor afspelen en opnemen is geselecteerd.

- Klik op de knop Volume van het standaardafspeelapparaat en zorg dat er geen vinkje staat voor een van de opties Dempen. Sleep alle volumeregelaars naar een gemiddeld geluidsniveau.

- Installeer het geluidsstuurprogramma opnieuw vanaf de EasyInstall-cd.

- Neem contact op met onze hotline.

Als u via een modem geen verbinding kunt krijgen met internet, zijn er verschillende mogelijke oorzaken. Volg deze stappen om het probleem op te sporen:

- Verwijder de modem door Apparaatbeheer te openen via Configuratiescherm/Systeem/Hardware. Klik op het plusteken voor Modems, klik met de rechtermuisknop op de modem en klik op Installatie ongedaan maken. De modem wordt uit de lijst verwijderd. Nu kunt u de modem automatisch opnieuw installeren vanuit Apparaatbeheer door te klikken op Actie/Zoeken naar gewijzigde apparaten.

- U kunt ook een diagnose uitvoeren vanuit Apparaatbeheer. Dubbelklik op de modem, klik op het tabblad Diagnostische gegevens en klik op de knop Instellingen opvragen. De lijst die verschijnt moet als eerste ingang Voltooid bevatten voor een modem die goed werkt.

- Probeer een andere modemkabel.

- Controleer of de modemkabel correct is aangesloten op de modempoort.

- Probeer een andere telefoonaansluiting (wat gemakkelijk is in het

geval van een notebook).

• Probeer verbinding te maken met een andere provider om internettoegang te krijgen.
• Breng een testverbinding tot stand met een normaal telefoonnummer (zoals uw mobiele telefoon) door te klikken op Start/Alle

programma's/Bureau-accessoires/Communicatie/HyperTerminal.

FAQ's – Veelgestelde vragen

Waar kan ik reserveonderdelen en accessoires vinden?

Targa biedt een breed gamma reserveonderdelen en accessoires voor uw pc aan.

+49 2921 / 99-3030 alleen Engels

Informatie over stuurprogramma's, FAQ's en handleiding

Om te zorgen dat alle onderdelen van uw Targa-computer optimaal zijn ingesteld, moet u regelmatig de nieuwste stuurprogramma's installeren.

U kunt deze gratis downloaden van de Targa Service-site op internet.

Daar vindt u ook meer FAQ's en deze handleiding als PDF-bestand voor

Adobe Reader. Adobe Reader biedt een handige zoekfunctie, die toegankelijk is via Bewerken/Zoeken, zodat u gemakkelijk de gewenste informatie en helpteksten kunt vinden. U vindt het Targa Service-portal op internet op: http://www.service.targa.co.uk

Java-programma's worden niet uitgevoerd.

Oplossing: Download de huidige versie van Java Virtual Machine van java.sun.com.

Waarom toont mijn computer een kleinere vaste schijf dan de werkelijke grootte, bijvoorbeeld 149 Gb in plaats van de opgegeven 160 Gb?

Oplossing: Dat komt door de verschillende eenheden die worden gebruikt om de grootte te berekenen. De documenten van alle fabrikanten gebruiken eenheden op basis van een tientallig stelsel. Daardoor komt 160 Gb overeen met 160 miljard bytes (oftewel 60 met 9 nullen). De computer rekent echter met eenheden op basis van 1.024. 1 Gb is dan 1.024 * 1.024 * 1.024 bytes = 1.073.741.824 bytes. Voor een computer is 1 Gb dus iets meer dan 1 miljard bytes. De conversie van het (decimale) 160 Gb luidt dan: (160 miljard) gedeeld door (1.073.741.824) = ongeveer 149 GB op basis van 1.024 eenheden voor de computer.

Hoe kan ik de exacte capaciteit van de vaste schijf bepalen?

Oplossing: Open Configuratiescherm en dubbelklik op Systeembeheer. Alle systeemprogramma's in deze map worden getoond. Open Computerbeheer. Computerbeheer is een algemeen programma met een gedeelte genaamd Opslag. Klik op het plusteken voor dit gedeelte en selecteer de suboptie Schijfbeheer. Rechts in het venster worden alle bestaande opslagmedia getoond. Schijf 0 vertegenwoordig de systeemschijf. De lijst toont ook de totale grootte en de partities op elk medium, samen met de grootte van elke partitie.

Opmerking: momenteel is er meer dan één partitie vanwege de partities Herstel en Stuurprogramma. Deze partities vormen het totaal van de grootte van de vaste schijf.

Hoe kan ik de optie Autorun van cd-rom's in Windows XP in- en uitschakelen?

Oplossing: Klik op Start/Uitvoeren en typ 'regedit'. Zoek de sleutel HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Cdrom en vervolgens de ingang Autorun. Dubbelklik op de ingang om de waarde te wijzigen: 1 = ingeschakeld 0 = uitgeschakeld. Nadat u die waarde hebt gewijzigd, moet u de computer opnieuw opstarten.

Met de e-mailsneltoets wordt altijd Microsoft Outlook gestart, maar ik wil een ander e-mailprogramma gebruiken. Is dit mogelijk?

Oplossing: Ja. Selecteer Internet-opties in Configuratiescherm en klik op tabblad Programma's. Onder E-mail selecteert u het programma dat u wilt starten wanneer u op de sneltoets drukt.

Met de sneltoets voor de internetbrowser wordt altijd Microsoft Internet Explorer gestart, maar ik wil een andere browser gebruiken. Is dit mogelijk?

Oplossing: Ja. Klik op Start/Alle programma's/Programmatoegang en-instellingen.

Selecteer Aangepast. Klik op de pijl omlaag. Hier kunt u een andere browser als standaardbrowser instellen. Tijdens de installatie van de browser kunt u ook een optie selecteren waarmee u kunt aangeven of u deze als uw standaardbrowser wilt gebruiken.

Ontvangt u ongewenste berichten (spam) via Windows Messaging Service?

Dit is een nieuwe vorm van 'internetspam'. Windows Messaging Service dat doorgaans wordt gebruikt om berichten te verzenden in een lokaal netwerk wordt misbruikt om ongewenste of soms gevaarlijke reclameberichten aan internetgebruikers te verzenden. Als u deze

Notebook

Problemen oplossen, eerste hulp en FAQ

berichten onder Windows XP wilt blokkeren, doet u het volgende:

Klik op de knop Start in de linkerbenedenhoek.

Klik vervolgens op Configuratiescherm en op Prestaties en Onderhoud.

Klik Systeembeheer.

Dubbelklik op Services.

Selecteer Messaging-service in de lijst met services.

Dubbelklik erop.

Selecteer Uitgeschakeld onder Opstarttype.

Klik op Stoppen onder Status van service.

Klik op Toepassen en op OK.

De service is gestopt en u zult geen berichten meer ontvangen.

Hoe kan ik het TFT-beeldscherm van mijn notebook reinigen?

Oplossing: U kunt een TFT-beeldscherm met een normaal glasreinigingsmiddel reinigen. Wees echter voorzichtig en gebruik niet te veel reinigingsmiddel, anders kan de vloeistof in het beeldscherm terechtkomen. Gebruik een droge katoenen doek om het scherm te drogen en krassen op het oppervlak te voorkomen. U kunt het beste speciale reinigingssets voor notebooks en TFT-beeldschermen gebruiken.

Pixelfouten op LCD's (notebooks + monitoren)

Bij actieve matrix-LCD's (TFT) met een resolutie van 1280 x 800 pixels (XGA), elk weergegeven door drie subpixels (rood, groen, blauw), worden in totaal bijna 3 miljoen controletransistors gebruikt. Vanwege dit hoge aantal transistors en het bijbehorende complexe productieproces kan in sommige gevallen een defecte of foute besturing van pixels en/of subpixels optreden. In het verleden zijn verschillende pogingen gedaan om het aantal toegestane pixelfouten te definiëren. Doorgaans waren deze zeer gecompliceerd en volledig verschillend van fabrikant tot fabrikant. Daarom volgt Targa voor fabrieks- en garantiereparaties de strikte en duidelijke definitie van de ISO 13406-2 klasse II-standaard die hieronder wordt samengevat. De ISO-norm 13406-2 definieert onder andere universele specificaties met betrekking tot pixelfouten. De pixelfouten worden gecategoriseerd in vier foutklassen en drie fouttypen. Elke pixel is samengesteld uit drie subpixels met elk één primaire kleur (rood, groen, blauw).

Soorten pixelfouten

Type 1: pixel brandt altijd (heldere, witte punt)

Type 2: pixel brand nooit (donkere, zwarte punt)

Type 3: abnormale of defecte subpixel van de kleuren rood, groen of blauw (brandt altijd, brandt nooit of knippert)

Klassen pixelfouten

Het aantal fouten voor de bovenstaande typen in elke foutklasse geldt voor één miljoen pixels en moet worden omgerekend op basis van de fysieke schermresolutie. Voor actieve matrix-LCD's (TFT) met een resolutie van 1280 x 800 pixels (WXGA), elk weergegeven door drie subpixels (rood, groen, blauw), worden in totaal bijna 3 miljoen controletransistors gebruikt, bijvoorbeeld een 15,4-inch WXGA-scherm met 1280 horizontale en 800 verticale punten (pixels). Dit leidt tot 1.024.000 pixels in totaal. Wanneer dit cijfer wordt omgezet naar 1 miljoen pixels, wordt een factor van ongeveer 1,02 verkregen. Daarom zijn in foutklasse II drie fouten van type 1 of type 2 en zeven fouten van type 3 toegestaan.

Foutklasse 1 geldt alleen voor speciale toepassingen (bijvoorbeeld medische) en leidt tot hogere kosten. Foutklasse II is de norm geworden voor kwaliteitsgerichte fabrikanten met zeer goede beeldschermen.

BIOS-updates voor uw notebook

Gebruik alleen officiële BIOS-versies van onze servicesite op internet. Installeer nooit BIOS-versies van andere fabrikanten of aangepaste versies, aangezien de garantie hierdoor kan komen te vervallen. Download eerst de juiste BIOS-update van onze servicesite op http://www.service.targa.co.uk. U vindt de juiste update door het serienummer in te voeren of te zoeken op het model. Gebruik alleen het BIOS dat is goedgekeurd voor uw apparaat. Open het tabblad Downloads en download het ZIP-bestand met de laatste BIOS-versie. Pak het ZIP-bestand uit en volg de instructies in het meegeleverde bestand Readme.txt.

Notebook

Problemen oplossen, eerste hulp en FAQ

Voorwoord

Hoofdstuk 1

Algemene inleiding

Hoofdstuk 2

Aan de slag

Hoofdstuk 3

Dit notebook personaliseren

Hoofdstuk 4

BIOS Setup

Hoofdstuk 5

Problemen oplossen, eerste hulp en FAQ

Hoofdstuk 6

Verplichte activering

Hoofdstuk 7

Het Windows Media Center - eerste configuratie

Hoofdstuk 8

Het systeem herstellen met de systeemherstelsoftware

VERPLICHE ACTIVERING

Activering betreft het gebruik van de software met een specifiek apparaat.

Gedurende de activering verstuurt de software informatie over de software en het apparaat naar Microsoft. Deze informatie bevat onder andere de versie, de taal en de productcode van de software, het IP-adres van het apparaat en de gegevens die worden ontleend aan de hardwareconfiguratie van het apparaat.

Zie http://go.microsoft.com/fwlink/?linkid=69497 voor meer informatie. Door deze software te gebruiken, gaat u akkoord met het verzenden van deze gegevens. Voordat u de software activeert bent u gerechtigd om de gedurende het installatieproces de geïnstalleerde versie van de software te gebruiken. Uw recht om de software na de in het installatieproces aangegeven tijd te gebruiken is beperkt, tenzij u de software activeert. Dit is om gebruik zonder licentie te voorkomen. Als u de software niet activeert, kunt u deze na die tijd niet meer gebruiken. Als het apparaat is aangesloten op het internet, zoekt de software om te activeren automatisch verbinding met Microsoft. U kunt de software ook handmatig activeren, via het internet dan wel per telefoon. In dat geval kunnen er internet- of telefoonkosten in rekening worden gebracht. Bij bepaalde wijzigingen in de computercomponenten of de software moet u de software mogelijk opnieuw activeren. Als de fabrikant of installateur de software voor u activeert, wordt u niet meer gevraagd de software te activeren de eerste keer dat u deze gebruikt. De software herinnert u eraan dat u de software moet activeren totdat u dat hebt gedaan.

Voorwoord

Hoofdstuk 1

Algemene inleiding

Hoofdstuk 2

Aan de slag

Hoofdstuk 3

Dit notebook personaliseren

Hoofdstuk 4

BIOS Setup

Hoofdstuk 5

Problemen oplossen, eerste hulp en FAQ

Hoofdstuk 6

Verplichte activering

Hoofdstuk 7

Het Windows Media Center - eerste configuratie

Hoofdstuk 8

Het systeem herstellen met de systeemherstelsoftware

Het Windows Media Center – eerste configuratie

Het Windows Media Center vormt de centrale component voor het beheer van alle multimedia-inhouden op uw notebook. Met deze volledig in Windows Vista™ geïntegreerde mediacentrale kunt u dvd's bekijken, muziek van audio-cd's of schijfbestanden beluisteren, tv-programma's bekijken en opnemen, naar de radio luisteren en nog veel meer. Het Media Center vervangt veel afzonderlijke programma's en brengt alle media samen onder één gebruikersinterface. Opdat het Media Center volledig gebruikt kan worden, moet het bij de eerste aanroep eenmalig ingesteld worden. Daarbij wordt o.a. uw internetverbinding gecontroleerd en de beschikbare tv-ontvangst ingesteld. Deze volledige procedure duurt slechts een paar minuten en wordt met behulp van een assistent uitgevoerd.

Algemene instellingen

A

Open het Media Center met het symbool Windows Media Center in het startmenu. Bij de eerste start zal de set-up-assistent zich automatisch bij u melden. Indien u het Media Center voordien reeds een keer opgeroepen hebt of de configuratie voorheen afgebroken werd, kunt u de eerste configuratie ook manueel starten. Kies hiervoor in het startscherm van het Media Center het punt Opdrachten/ Instellingen, ga naar de groep Algemeen en kies hier de optie Windows Media Center-set-up. Nu kunt u via de knop Set-up opnieuw uitvoeren de eerste configuratie opnieuw starten.

B

Nu heet de set-up-assistent u welkom. U hebt nu de mogelijkheid een express-set-up of een gebruikergedefinieerde set-up uit te voeren. Voor de express-set-up volstaat een muisklik; deze set-up is vooral geschikt als u onmiddellijk dvd's en audio-cd's wilt bekijken of beluisteren. De tv- en radio-ontvangst wordt daarbij niet geconfigureerd. Voor een volledige instelling kiest u de optie Gebruikergedefinieerde set-up. Deze procedure wordt hierna beschreven. Via de knop OK gaat u naar het eerste venster. Dit bevat slechts een paar standaardgegevens en kan met de knop Verder weggeklikt worden. Daarna toont het Media Center u kort de stappen die tijdens de configuratie uitgevoerd worden. Dit venster kunt u eveneens met de knop Verder wegklikken.

C

Nu wordt u over de databeschermingsvoorschriften geïnformeerd. U kunt deze openen en laten weergeven door te klikken op de knop De databeschermingsvoorschriften online weergeven. Met Verder gaat u naar de volgende stap. Het Media Center stuurt regelmatig informatie naar de firma Microsoft, zodat het programma overeenkomstig de eisen van de gebruikers verbeterd kan worden. Indien u het anonieme rapport wilt verzenden, kiest u de optie Ja, ik wil deelnemen. Indien u geen rapporten naar Microsoft wilt verzenden, kiest u de optie Neen, ik wil niet deelnemen. Met Verder gaat u nu naar de eigenlijke configuratie.

D

Het Media Center kan meer dan alleen maar cd's en dvd's afspelen. Het biedt ook de mogelijkheid bij ieder album of bij elke film extra informatie op te roepen.

Notebook

Het Windows Media Center – eerste configuratie

Dat kunnen bijvoorbeeld cd-covers, achtergrondinformatie bij een film of het huidige televisieprogramma zijn. Hiervoor heeft het Media Center een internetverbinding nodig. Daarbij wordt gewoon uw bestaande verbinding gebruikt, bijv. via modem, DSL of router. Met de opties Ja of Neen kunt u het oproepen van deze extra informatie activeren of deactiveren.

E

Daarmee is de algemene configuratie van het Media Center voltooid. De assistent deelt u dit in het venster kort mee. Met de knop Verder kunt u nu naar de instelling van de ontvangst- weergavecomponenten.

De beeldschermweergave optimaliseren

Nadat alle zenders gevonden en opgeslagen werden, komt u automatisch weer op de configuratiepagina. Hier dient u uw beeldscherm optimaal in te stellen.

K

Selecteer Beeldschermweergave van Media Center optimaliseren en klik op de knop Verder. Om de actuele instelling te controleren, kunt u met de knop Video bekijken een testfilm bekijken. Met de knop Verder gaat u direct naar de configuratie. Het Windows Media Center zal nu automatisch naar de volledige beeldmodus schakelen, zodat het beeld beter beoordeeld kan worden.

L

De assistent vraagt nu, of het gewenste beeldscherm aangesloten is. Bevestig met Ja en ga naar de volgende stap. Selecteer nu uw monitortype. Dat moet standaard het beeldscherm van uw notebook zijn. Hiervoor dient de optie Geïntegreerd beeldscherm.

M

In de volgende stap moet u het beeldschermformaat selecteren. U kunt kiezen tussen 16:9- en 4:3-formaten. Het beeldscherm van uw notebook heeft een formaat van 16:9. U moet dus deze optie selecteren. Normaal behoudt het Media Center de actueel gekozen resolutie. Indien gewenst kunt u voor de tv- en filmuitgave ook een eigen resolutie kiezen. Met Ja behoudt u de huidige resolutie en met Neen kunt u het Media Center een eigen resolutie toewijzen. Als laatste kunt u nog de beeldweergave aanpassen. U kunt daarbij de helderheid, het contrast of een RGB- kleurinstelling instellen. Daarna is de beeldschermconfiguratie voltooid en u komt terug op de hoofdconfiguratiepagina.

De luidsprekers instellen

Als laatste kunt u de luidsprekers van uw computer instellen. Dat is vooral belangrijk als u met meer dan twee stereoluidsprekers werkt, dus met een surroundsysteem.

N

Klik hiervoor in het hoofdmenu van de assistent op Luidsprekers instellen. Met de knop Verder gaat u naar de volgende stap. Het eerste venster bevat uitleg. In het tweede venster moet u aangeven hoe de luidsprekers met uw computer verbonden zijn. Voor analoge pc-luidsprekers kiest u de optie Mini-klinkstekker, voor de optische digitale uitgang Toslink en voor de interne luidsprekers de optie Geïntegreerd. Daarna moet u het aantal luidsprekers ingeven. U kunt kiezen tussen 2 luidsprekers, 5.1-surround en 7.1-surround. Indien u voordien de geïntegreerde luidsprekers gekozen hebt, kunt u natuurlijk maar twee luidsprekers ingeven. De andere opties zijn enkel mogelijk als u een surroundsysteem of een digitale versterker aangesloten hebt.

P

In de volgende stap probeert u uw luidsprekers met de knop Testen. Als alles correct functioneert, kunt u met de optie Alle luidsprekers functioneren correct verder gaan. Indien er geen geluid uit de luidsprekers komt of indien niet alle luidsprekers een testsignaal geven, controleert u de aansluitingen en herhaalt u de test met Niet alle luidsprekers functioneren correct. Met de knop Verder gaat u naar het laatste venster. Hier kunt u met Voltooien de instelling van de luidsprekers beeindigen.

De mediabibliotheek instellen

Opdat het Media Center al uw video-, muziek- en beeldbestanden zou kunnen beheren, kunt u de interne bibliotheek activeren. Selecteer hiervoor Muziek-, beeld- en videobibliotheken instellen.

Q

Als eerste moet u aangeven wat u wilt doen. Activeer hier de optie Te controleren map toevoegen. Met de knop Verder gaat u naar de volgende stap.

R

Nu kunt u aangeven of u de map op deze computer wilt toevoegen of mediamappen op een andere computer, bijv. in het thuisnetwerk. Voor de locale mediabestanden selecteert u de optie Map op deze computer toevoegen.

S

Selecteer nu de map op uw computer. U kunt bijv. de mediabestanden in uw eigen toepassingsindex kiezen of daarnaast ook de algemene mediamap voor alle gebruikers van deze computer. Desgewenst kunt u met de optie Lokaal station (C:) een volledig individuele map opgeven. In het volgende venster wordt uw keuze nogmaals getoond en met de knop Voltooien is de procedure beëindigd. Het Media Center zoekt nu naar bestanden op uw computer. Dat kan enige tijd duren. Daarna keert u automatisch naar de hoofdpagina van de assistent terug.

T

U hebt nu alle stappen van de eerste configuratie van het Windows Media Center doorlopen. Het programma is nu volledig ingesteld en kan onmiddellijk

Notebook

Het Windows Media Center – eerste configuratie

gebruikt worden. Met de optie Klaar bevestigt u nogmaals en met Verder en Voltooien kunt u de assistent sluiten. U keert automatisch terug naar de hoofdpagina van het Media Center.

Voorwoord

Hoofdstuk 1

Algemene inleiding

Hoofdstuk 2

Aan de slag

Hoofdstuk 3

Dit notebook personaliseren

Hoofdstuk 4

BIOS Setup

Hoofdstuk 5

Problemen oplossen, eerste hulp en FAQ

Hoofdstuk 6

Verplichte activering

Hoofdstuk 7

Het Windows Media Center - eerste configuratie

Hoofdstuk 8

Het systeem herstellen met de systeemherstelsoftware

Het systeem herstellen met de systeemherstelsoftware

De EasyInstall cd/dvd die met uw Targa-pc werd meegeleverd, bevat volledig nieuwe herstelsoftware, waardoor u de pc geleidelijk kunt herstellen naar een normale werktoestand. De software biedt vier opties:

• Alleen opstartbestanden herstellen
• Systeembestanden herstellen
• Alle bestanden herstellen (laat gebruikersbestanden ongewijzigd)
• Volledig herstel (alle bestanden worden verwijderd)

Als uw pc niet kan opstarten, of alleen maar met problemen opstart, stop dan de EasyInstall dvd-rom in uw cd/dvd-station en start uw computer weer op.

1. Een waarschuwingsboodschap over het mogelijke verlies van gegevens verschijnt. Klik op de knop Programma uitvoeren.

SystemRecovery

powered by HDTRONIC

Informatie voor het herstelproces verwerken

Met dit programma kunt u de oorspronkelijke software-installatie van uw systeem stapsgewijs herstellen, mits de door de fabriek voorbereide herstelgegevens op de vaste schijf aanwezig zijn.

Houd er rekening mee dat de gegevens op de systeempartitie (station C:) door het herstelproces verwijderd kunnen worden.

Wilt u dat niet, sluit het programma dan nu af. Bewaar uw gebruikersgegevens op een geschikt medium, zoals een cd-rom. Start het herstelproces vervolgens opnieuw om zo de oorspronkelijke staat van uw systeem te herstellen.

Er zijn vier verschillende methoden om uw systeem te herstellen. Deze methoden worden hieronder toegelicht U kunt de afzonderlijke methoden van boven naar beneden

Programma uivceren

Programma alsluten

1. In de volgende stap kunt u tussen de vier hiervoor vermelde opties kiezen.

SystemRecovery

Kies de herstelmodus

Alleen opstartbestanden herstellen De bestanden die Windows nodig heeft om op te starten worden opnieuw geschreven.
- Systeembestanden herstellen De systeembestanden van Windows worden opnieuw geschreven
Alle bestanden herstellen daat gebruikersbestanden ongewijz! De dorspronkelijke staat van de software-installatie wordt hersteld.
- Volledig herstel (alle bestanden worden verwijderd) De dorspronkelijke staat van de software-installatie wordt hersteld.

Version

Volgende

Stanton

Annuleran

1. Als u problemen hebt met het opstarten van Windows, probeer dan eerst de optie Alleen opstartbestanden herstellen.
2. Als u problemen hebt met systeembestanden van Windows, die u niet kunt oplossen door Systeemherstel van Windows uit te voeren, probeer dan de tweede optie: Systeembestanden herstellen.
3. Als de computer na die procedures nog altijd niet start, probeer dan de derde optie: Alle bestanden herstellen (laat gebruikersbestanden ongewijzigd). De gebruikersbestanden worden behouden voor zover ze werden opgeslagen in de vooraf gedefinieerde gebruikersmappen.
4. Alleen als ook die optie faalt, moet u de laatste kiezen: Volledig herstel (alle bestanden worden verwijderd). Gelieve er rekening mee te houden dat die laatste optie alle gegevens van uw pc zal verwijderen. Gebruik deze optie om de fabrieksinstellingen voor de softwareconfiguratie terug te zetten.

Notebook

Het systeem herstellen met de systeemherstelsoftware

Belangrijk:

Denk eraan dat de standaardconfiguratie van uw computer hersteld wordt als u deze procedure start. Dan worden alle gegevens op uw vaste schijf gewist (onder Windows is dat de C:-schijf). Als u dat niet wilt, verlaat dan de herstelsoftware en sla uw persoonlijke gegevens op (bijv. op een cd-rom of op de tweede partitie (Install) van uw harde schijf).

7. Start de herstelprocedure door te klikken op de knop Starten.

Overzicht Het systeemherstel kan nu worden gestart ('Volledig herstel (alle bestanden worden verwijderd).') Voige Volpands Station Annularen

Notebook

Het systeem herstellen met de systeemherstelsoftware

1. Klik in het volgende scherm op de knop OK om de waarschuwingsboodschap te bevestigen.

Veiligheidsverlaag Systemherstel wordt gestart Ik ben me even bewust dat tijdens dit proces gegevensa verloren kunnen gaan OK Annulzen

1. De systeemherstelproc edure start. Die procedure kan een tijdje duren. U kunt de vorderingen van de herstelprocedure in de vooruitgangsbalk zien.

Zet uw computer nooit uit terwijl het herstelproces aan de gang is. U mag het herstelproces niet onderbreken!

Notebook

Het systeem herstellen met de systeemherstelsoftware

1. Nadat de herstelprocedure werd voltooid, klikt u op Computer opnieuw opstarten om uw computer te herstarten.

SystemRecovery powered by HISTRONIC Herstel rolbooid Computer opnieuw opstarter

Notebook

Het systeem herstellen met de systeemherstelsoftware

Forord

Kapittel 1

(Nederlands) De richtlijn van de Europese Unie (EU) met betrekking tot Vervuiling van Electrische en Electronische producten (2002/96/EC), die op 13 Augustus 2005 in zal gaan kunnen niet meer beschouwd worden als vervuiling. Fabrikanten van dit soort producten worden verplicht om producten retour te nemen aan het eind van hun levenscyclus..

(Srpski) Po Direktivi Evropske unije ("EU") o odbačenoj ekektronskoj i električnoj opremi, Direktiva 2002/96/EC, koja stupa na snagu od 13. Avgusta 2005, proizvodi koji spadaju pod "elektronsku i električnu opremu" ne mogu više biti odbačeni kao običan otpad i proizvođači ove opreme biće prinuđeni da uzmu natrag ove proizvode na kraju njihovog uobičajenog veka trajanja.
