Type product	Inbouwradio
Merk	JUNG
Model	RAN 914
Voeding	AC 230 V~, 50/60 Hz
Frequentiebereik	87,50 – 108,00 MHz (UKW)
Ontvangst	Stereo met externe luidspreker
Geheugenplaatsen	4 voorkeurszenders (permanent)
Zenderzoeken	Automatisch en handmatig
Bediening	Drukknoppen met LED-indicatie
Sleep-modus	Uitschakeling na ca. 30 minuten
Extra aansluitingen	Externe luidspreker rechts, potentiaalvrij contact A/B
Antenne	Geïntegreerd
Montage	Inbouw in 2-inbouwdozen DIN EN 49073, verticaal of horizontaal
Omgevingstemperatuur	0 ... +50 °C
Luchtvochtigheid	15 % ... 90 % (geen condensvorming)
Aansluitklemmen	Schroefklemmen: 1 x 2,5 mm² of 2 x 1,5 mm²
Kabel externe luidspreker	Max. 10 m, luidsprekertweelingkabel H03VH-H 2x0,75 mm²
Veiligheid	Installatie alleen door elektrotechnicus
Garantie	Conform wettelijke bepalingen

Veelgestelde vragen - RAN 914 JUNG

Hoe schakel ik de radio in?

Druk kort op de toets. De blauwe LED brandt en de radio speelt de laatst ingestelde zender af.

Hoe activeer ik de slaapmodus?

Houd de toets ca. 3 seconden ingedrukt tot een toon bevestigt. De blauwe LED knippert en de radio schakelt na ca. 30 minuten uit.

Hoe sla ik een zender op als favoriet?

Selecteer de gewenste frequentie en houd een van de geheugentoetsen (1, 2 of 3) ca. 3 seconden ingedrukt tot een toon bevestigt. De bijbehorende rode LED brandt.

Hoe kan ik automatisch zenders zoeken?

Houd de toets over het hele oppervlak ca. 3 seconden ingedrukt. De radio scant het hele frequentiebereik en slaat de vier sterkste zenders op.

Kan ik een externe luidspreker aansluiten?

Ja, sluit een externe rechter luidspreker aan op de klemmen – en + (afb. 5) met meegeleverde kabel. Maximale kabellengte 10 m.

Wat betekent de knipperende blauwe LED?

De blauwe LED knippert wanneer de slaapmodus actief is. De radio schakelt na ca. 30 minuten uit.

Kan ik de radio in- en uitschakelen met een externe schakelaar?

Ja, sluit een potentiaalvrij contact aan op de klemmen A en B (afb. 5). Hiermee kan de radio samen met de kamerverlichting worden bediend.

Wat moet ik doen als er geen geluid komt?

Controleer of de radio is ingeschakeld (blauwe LED brandt) en of het volume hoog genoeg staat. Controleer ook de aansluiting van de luidspreker(s) en de netspanning.

Is de radio geschikt voor montage in een standaard inbouwdoos?

Ja, de radio wordt in twee inbouwdozen conform DIN EN 49073 gemonteerd. Diepe dozen worden aanbevolen.

Hoe stel ik het volume in?

Gebruik de toetsen + (luider) en – (zachter) op de radio.

GEBRUIKSAANWIJZING RAN 914 JUNG

Veiligheidsinstructies

Opgelet! Elektrische apparaten mogen alleen door een elektrotechnicus worden ingebouwd en gemonteerd.

Bij niet aanhouden van de installatie-instructies kan schade aan het apparaat, brand of ander gevaar ontstaan.

Gevaar door elektrocutie. Voor werkzaamheden aan het apparaat of last vrij- schakelen en zekeringautomaten uitschakelen.

Gevaar door elektrocutie. Luidsprekeraansluitingen en netspanning mogen niet in één doos worden bedraad.

Deze handleiding is onderdeel van het product en moet door de eindklant worden bewaard.

Constructie apparaat

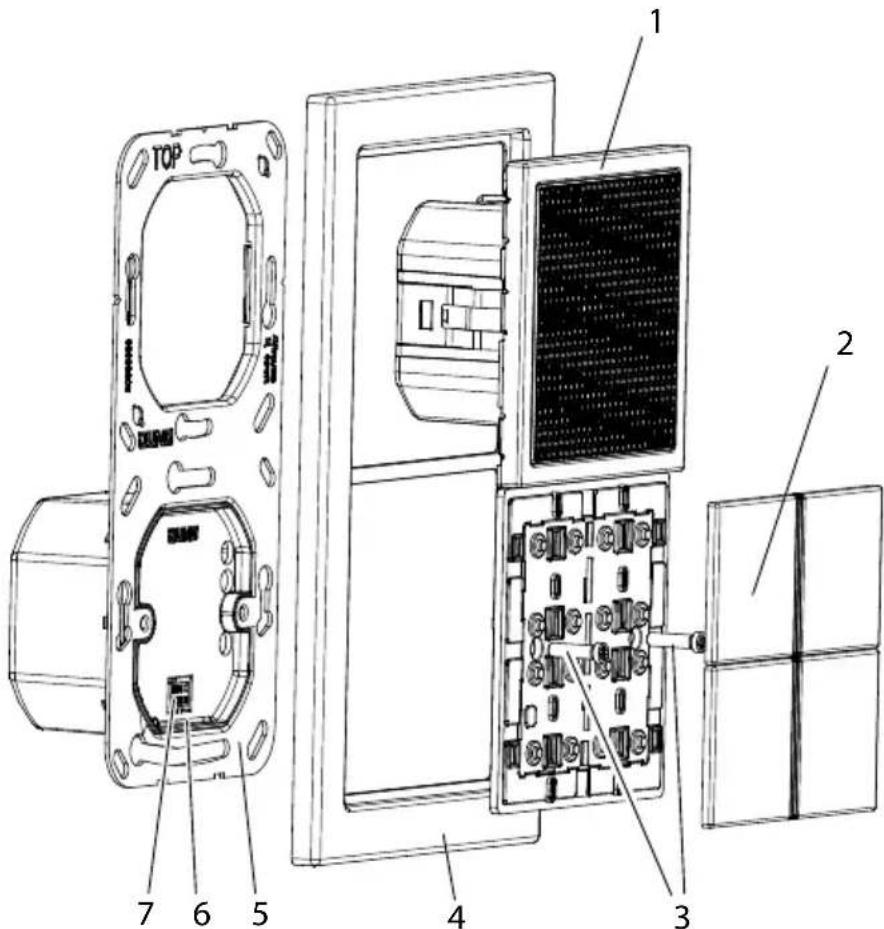

Afb. 1: Opbouw radio

1. Radio
2. Toetsen
3. Kunststof schroeven
4. Frame
5. Draagring met voeding
6. Hendel
7. Interface voeding

Functie

Correct gebruik

- Inbouw in twee inbouwdozen conform DIN EN 49073 (aanbeveling: diepe dozen)

- UKW-ontvangst in frequentiebereik 87,5 MHz tot 108 MHz

Producteigenschappen

• Stereo-ontvangst
• Aansluitklemmen voor extra externe luidsprekers (stereokanaal rechts)
• Automatische herkenning van de tweede luidspreker
• Automatische omschakeling van mono- naar stereoweergave bij voldoende signaalsterkte en aangesloten tweede luidspreker
• Eenvoudige bediening met extra terugmeld-LED
• blauwe LED brandt: bedrijfsindicatie
• blauwe LED knippert: sleep-modus actief

• rode LED brandt: voorkeurszender

• Hoogwaardig geluid en grote luidsprekerdynamiek

• Geoptimaliseerde akoestiek door toepassing van basreflexbuizen
  • Geïntegreerde UKW-antenne
  • Hoge ontvangstkwaliteit
• Automatisch en handmatig zenders zoeken
• Permanent geheugen voor 4 voorkeurszenders (na spanningsuitval blijven de opgeslagen zenders behouden)
• Inschakelen met laatste zender en opgeslagen volume
• Sleep-modus (uitschakelen na ca. 30 minuten)
• In-/uitschakelen via nevenaansluiting samen met kamerverlichting mogelijk
• In-/uitschakelen via potentiaalvrij contact A/B bijv. met schakelaar of tijdschakel-klok met potentiaalvrij contact

Bediening

Radio in-/uitschakelen:

• Toets kort bedienen
Apparaat schakelt in/uit.
De blauwe LED brandt / schakelt uit

i De laatst ingestelde zender met het laatst ingestelde volume wordt opgeroepen.

Sleep-modus :

De radio is ingeschakeld.

• Toets lang (ca. 3 seconden) indrukken.
De lange bediening wordt door een toon bevestigd.
De blauwe LED knippert.
De radio schakelt na ca. 30 minuten uit.

Automatisch zenders zoeken

- Toets over het hele oppervlak lang (ca. 3 seconden) indrukken.

De lange bediening wordt door een toon bevestigd.

Het gehele frequentiegebied wordt gescand en de vier krachtigste zenders worden opgeslagen (automatische geheugenbezetting).

i Geheugen wordt overschreven.

Handmatig zenders zoeken

Zender in af-/oplopende frequentie zoeken.

- Toets kort bedienen.

Volgende zender wordt gekozen.

Voorkeurszender opslaan/overschrijven

De gewenste zendfrequentie is gekozen.

- Gewenste geheugentoets 1, 2 of3 lang4(ca. 3 seconden) indrukken.

Het opslaan wordt door een toon bevestigd.

De zendfrequentie is opgeslagen.

i Wanneer de geheugenplaats al is bezet dan wordt deze door de nieuwe zendfrequentie overschreven.

Voorkeurszender kiezen

- Geheugentoets 1, 2 of3 kort4 indrukken

De bijbehorende rode LED brandt

De opgeslagen zender wordt ontvangen.

Volume+

De toets stelt het volume in

- Toets + bedienen

Luider

- Toets - bedienen

Zachter

Informatie voor elektrotechnici

Montage en elektrische aansluiting

GEVAAR!

Elektrische schok bij aanraken van onderdelen die onder spanning staan.

Elektrische schokken kunnen dodelijk letsel tot gevolg hebben.

Schakel het apparaat vrij voor aanvang van werkzaamheden aan het apparaat en dek onderdelen in de omgeving die onder spanning staan af!

Radio aansluiten en monteren

Inbouw in twee inbouwdozen conform DIN EN 49073.

In de serie LS kan de montage ook in opbouwkappen 2- en 3-voudig worden gerealiseerd.

De montage is verticaal of horizontaal uitvoerbaar.

Verticale montage: luidspreker boven (afb. 2) links

Horizontale montage: luidspreker links (afb. 2) rechts

i Voor serie A, CD en FD hendel (6) positie A, voor serie LS positie B (afb. 1).

Extra luidspreker

Serie A en CD: extra luidsprekers moeten in separate frames worden gemonteerd. Serie LS: extra luidspreker kan in hetzelfde of in een afzonderlijk frame worden ge- monteerd.

De kabellengte mag maximaal 10 meter zijn.

i Langere kabels veroorzaken kwaliteitsverlies en storingen.

Afb. 3: Montage-afstand extra luidspreker

• Aansluiting voeding conform schakelschema (fig.4)
- Aansluiting – en + op de radio (afb. 5) voor aansluiting van de extra rechter luidspreker voor stereoweergave. Meegeleverde kabel (l = 1,5 m) gebruiken.
- Aansluiting A en B op de radio (afb. 5) voor aansluiting op een potentiaalvrij contact (bijv. schakelaar of tijdschakelklok moet potentiaalvrij contact).

• Radio met frame op de eenheid steken. Op goed contact met de voeding letten.
• Radio met meegeleverde kunststofschroeven (3) op de draagring bevestigen. Kunststof schroeven slechts iets aantrekken.
  • Deksels (2) opklikken.
  i De antenne is geïntegreerd.

GEVAAR!

Bij aansluiten van de luidspreker- resp. potentiaalvrije contact- en netspanningsaders in een gemeenschappelijke apparaatdoos kunnen de luidspreker- resp. potentiaalvrije contactaders met de netspanning in aanraking komen.

De veiligheid van de gehele radio-installatie komt in gevaar.

Personen kunnen ook via apparaten op afstand een elektrische schok krijgen.

Luidspreker- resp. line-out-kabels in afzonderlijke apparaatdozen of extra isolatiekousen installeren.

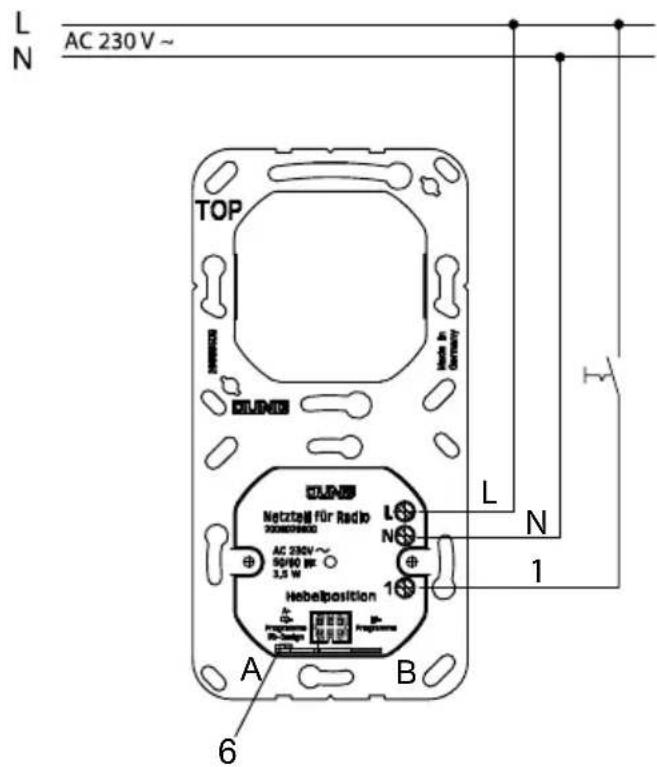

Afb. 4: Aansluiting voeding

L,N aansluiting AC 230 V\~1 nevenaansluiting

Afb. 5: Aansluiting externe luidspreker en potentiaalvrij contact

-/+ aansluiting externe luidspreker rechts

A/B aansluiting potentiaalvrij contact

Inbedrijfname

Met de eerste inbedrijfstelling volgt automatisch zender zoeken.

Het gehele frequentiegebied wordt gescand en de vier krachtigste zenders worden op de geheugenplaatsen 1 t/m 4 opgeslagen.

Bijlage

Technische gegevens

Nom. spanning: ....AC 230 V \~

Frequentie: 50/60 Hz

Omgevingstemperatuur: ca. 0...+ 50 °C

Luchtvochtigheid: ...... ca. 15 % ... 90 % geen condensvorming

Frequentiebereik: 87,50 MHz ... 108,00 MHz

Aansluitkabel separate luidspreker .....Luidspreker tweelingkabel H03VH-H, 2 x 0,75

Alternatief: JY (st) Y 2x2x0,6 mm

Lengte max.: 10 m

Aansluiting: .... schroefklemmen 1 x 2,5 mm² of 2 x 1,5 mm²

Garantie

Wij behouden ons het recht voor technische en formele wijzigingen aan het product aan te brengen, voor zover deze de technische vooruitgang dienen.

Wij bieden garantie in het kader van de wettelijke bepalingen.

Verzendt het apparaat s.v.p. vrij van porto met een beschrijving van de fout aan onze centrale klantenservice:

ALBRECHT JUNG GMBH & CO. KG

Service-Center

Kupferstr. 17-19

D-44532 Lünen, Germany

Telefoon: +49 (0) 23 55 . 80 60

Telefax: +49 (0) 23 55 . 80 61 89
