GEBRUIKSAANWIJZING AD1049X BRANDT

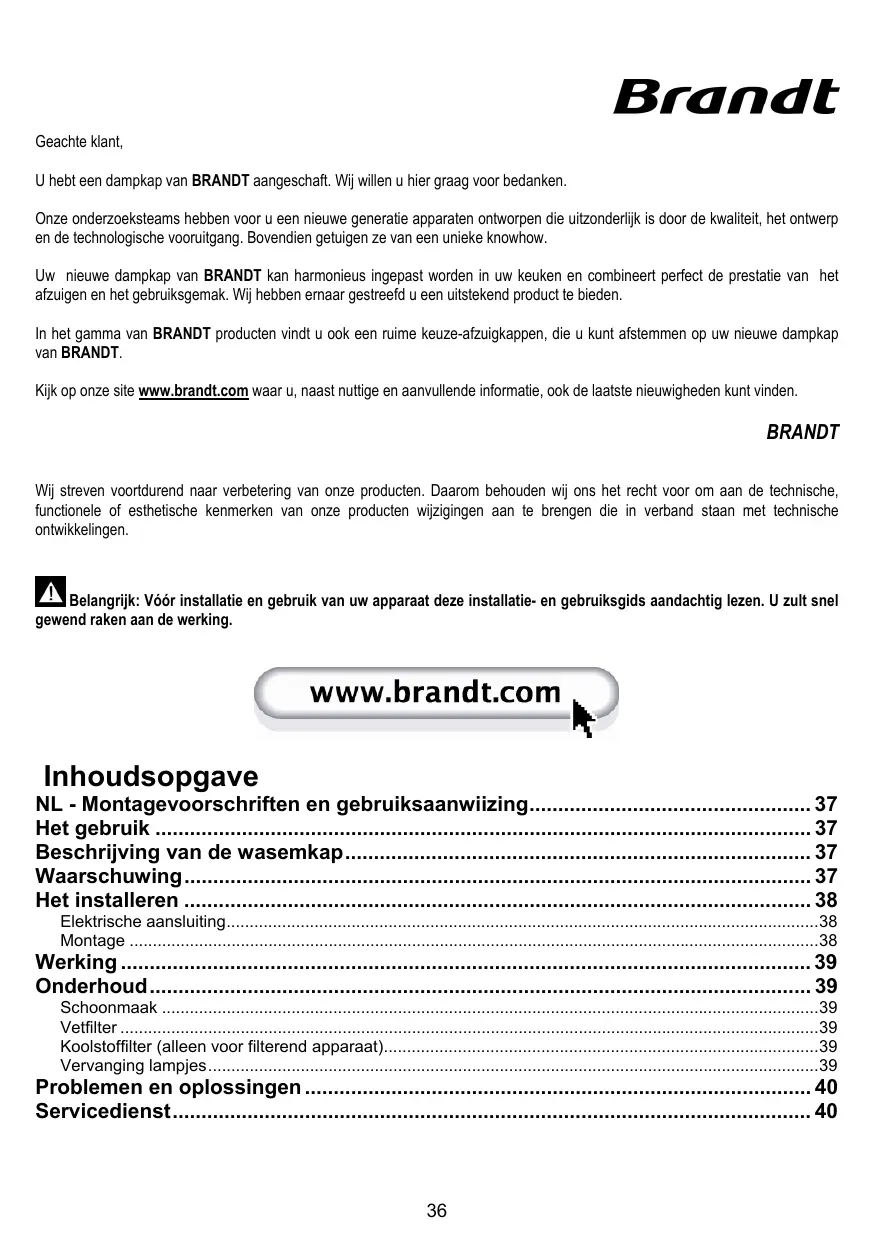

• Geachte klant, U hebt een dampkap van BRANDT aangeschaft. Wij willen u hier graag voor bedanken. Onze onderzoeksteams hebben voor u een nieuwe generatie apparaten ontworpen die uitzonderlijk is door de kwaliteit, het ontwerp en de technologische vooruitgang. Bovendien getuigen ze van een unieke knowhow. Uw nieuwe dampkap van BRANDT kan harmonieus ingepast worden in uw keuken en combineert perfect de prestatie van het afzuigen en het gebruiksgemak. Wij hebben ernaar gestreefd u een uitstekend product te bieden. In het gamma van BRANDT producten vindt u ook een ruime keuze-afzuigkappen, die u kunt afstemmen op uw nieuwe dampkap van BRANDT. Kijk op onze site www.brandt.com waar u, naast nuttige en aanvullende informatie, ook de laatste nieuwigheden kunt vinden. BRANDT Wij streven voortdurend naar verbetering van onze producten. Daarom behouden wij ons het recht voor om aan de technische, functionele of esthetische kenmerken van onze producten wijzigingen aan te brengen die in verband staan met technische ontwikkelingen. Belangrijk: Vóór installatie en gebruik van uw apparaat deze installatie- en gebruiksgids aandachtig lezen. U zult snel gewend raken aan de werking. Inhoudsopgave NL - Montagevoorschriften en gebruiksaanwiizing p. 37
• Het gebruik p. 37
• Beschrijving van de wasemkap p. 37
• Waarschuwing p. 37
• Het installeren p. 38
• Elektrische aansluiting p. 38
• Montage p. 38
• Werking p. 39
• Onderhoud p. 39
• Schoonmaak p. 39
• Vetfilter p. 39
• Koolstoffilter (alleen voor filterend apparaat) p. 39
• Vervanging lampjes p. 39
• Problemen en oplossingen p. 40
• Servicedienst p. 40

NL - Montagevoorschriften en gebruiksaanwiizing afzuigkap in de filterende versie geïnstalleerd worden. Gebruik de kap niet zonder vetfilters. Gebruik voor het reinigen van Uw apparaat geen stoom- of hogedrukreinigers (om veiligheidsredenen). Attentie! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is. Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen. Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid. De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen. De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is! De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven. Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen. De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen. Het is streng verboden met open vlammen onder de wasemkap te koken. Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden. Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt. De bereikbare onderdelen kunnen bijzonder warm worden als deze tegelijkertijd met kookapparaten gebruikt worden. Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten. De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht). Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken. Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen. Iedere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen. Zich strikt aan de aanwijzingen uit deze tekst houden. Iedere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen. Opmerking: De details aangegeven met het teken “(*)” zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die niet meegeleverd worden en dus aangeschaft moeten worden. Het gebruik De wasemkap is ontworpen voor het afzuigen van rook- en kookdampen en is uitsluitend bestemd voor huishoudelijk gebruik. De kap is vervaardigd voor gebruik in de afzuigversie met afvoer naar buiten, of de filtrerende versie, met luchtcirculatie. Uitvoering als afzuigend apparaat De wasemkap heeft een luchtuitgang aan de bovenkant B voor de afvoer van de dampen naar buiten (afvoerpijp en bevestigingsbandjes niet meegeleverd). Filtrerende versie Als het niet mogelijk is de rook en kookdampen naar buiten af te voeren, kan de kap worden gebruikt als filterend apparaat, door de luchtgeleider F op de schouw en één of meer koolstoffilter/s (naargelang het model in Uw bezit) te monteren, de rook en dampen worden weer teruggebracht in het vertrek via het bovenste rooster H. Beschrijving van de wasemkap afb. 1

3. Handgreep voor ontgrendeling van het vetfilter

5. Telescopische schouw

Waarschuwing Bewaar deze gebruikshandleiding bij het apparaat. Indien het apparaat aan een andere persoon verkocht of overgedragen wordt, moet deze handleiding ook meegeleverd worden. Lees deze handleiding aandachtig door alvorens het apparaat te installeren of te gebruiken, er zijn belangrijke inlichtingen over de veiligheid voor uzelf en voor degenen die dit apparaat installeren of gebruiken. Dit apparaat is ontworpen om in een keuken, voor gewoon huishoudelijk gebruikt, geïnstalleerd te worden. Gebruik dit apparaat niet voor handels-, industriële of voor andere niet voorziene doeleinden. Wijzig de kenmerken van dit apparaat niet. Het zou zeer gevaarlijke gevolgen kunnen hebben. Het gebruik van dit apparaat op een brandstof kookvlak (hout, kolen) is niet toegestaan. In het geval dat de keuken verwarmd wordt door een aan een haard (bijv. een kachel) aangesloten apparaat, moet de

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zijn om het gewicht van de kap te houden. Het installeren De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis. Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden. afb. 3-4 Verwijder de vetfilters. 1 Teken met een potlood een lijn, op de muur tot aan het plafond, die overeenkomt met de middellijn van het apparaat; dit vergemakkelijkt de installatie. 2 Houd de boormal tegen de muur: de verticale middellijn op de boormal moet overeenkomen met de op de muur getekende middellijn. De onderste rand van de boormal moet ook overeenkomen met de onderste rand van de kap. 3 Boor de gaten aangegeven op de boormal, plaats de muurpluggen voorzien van haken en regelschroeven.. 4 Plaats de montagesteun van de schouwen op de muur bij het plafond, gebruik de montagesteun als mal (de kleine streep aan de bovenkant moet overeenkomen met de van tevoren op de muur getrokken middellijn), teken 2 gaten met een potlood. Boor de gaten en steek de 2 muurpluggen in. 5 Bevestig de draagbeugel van de schouwen aan de wand met 2 schroeven. 6 Hang de kap aan de haken en lijn deze uit met de op de haken aanwezige regelschroeven. 7 Teken met een potlood de positie voor de 4 schroeven voor de definitieve bevestiging T en R. 8 Verwijder de kap en boor de gaten op de aangegeven punten (4 x Ø 8 mm). 9 Steek de muurpluggen en 2 schroeven in de bovenste gaten, draai gedeeltelijk vast, de schroeven dienen als extra bevestiging. 10 Maak de kap weer aan de muur vast. 11 Maak de 2 bovenste schroeven definitief vast en draai de 2 onderste schroeven vast. 12 Verbind een rookafvoerpijp (pijp en bevestigingsbandjes worden niet meegeleverd, moeten apart worden aangeschaft) aan de aansluitring boven de afzuigmotoreenheid. Het andere uiteinde van de pijp moet worden aangesloten een rookafvoermechanisme naar buiten, als de wasemkap als afzuigapparaat gebruikt wordt. 13 Als u de kap als filterend apparaat wilt gebruiken, bevestig de luchtgeleider aan de draagbeugel van de schouwen en verbind het andere uiteinde van de pijp aan de aansluitring op de luchtgeleider. 14 Maak de elektrische aansluiting. 15 Schuif het onderste schouwdeel omlaag om de afzuiggroep helemaal af te dekken, totdat hij goed op zijn plaats boven de wasemkap zit. 16 Hef de bovenste schouw en maak hem vast aan de draagbeugel van de schouwen met 2 schroeven. Elektrische aansluiting De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen. Attentie! Alvorens de wasemkap weer aan het voedingsnet aan te sluiten controleer of deze goed functioneert, controleer altijd of de voedingskabel goed gemonteerd is. Montage Voor de installatie:

• Controleer of het aangeschafte product, qua afmetingen, geschikt is voor de gekozen installatie plaats.
• Om de montage te vergemakkelijken raden we aan tijdelijk de vetfilters en de andere onderdelen die gedemonteerd en gemonteerd kunnen worden, en dus hieronder beschreven, te verwijderen.
• Verwijder het/de koolstoffilter/s (*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet/en alleen gemonteerd worden als de afzuigkap als filterend apparaat gebruikt wordt.
• Controleer of er, voor het vervoer, in de afzuigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven (*), garantiebewijs (*) enz.), indien deze voorwerpen aanwezig zijn haal ze eruit en bewaar ze goed.
• Indien mogelijk, ontkoppel en verwijder de meubelen onder en rond de installatie ruimte om de achterwand / het plafond gemakkelijker te bereiken. Indien niet mogelijk alle betreffende onderdelen afdekken om deze te beschermen. Kies een vlak oppervlak plaats een afscherming en zet hierop de wasemkap en de meegeleverde onderdelen.
• Controleer tevens of er in de buurt van de installatie ruimte (op een, ook met gemonteerde kap, goed bereikbare plaats) een stopcontact aanwezig is en of er de mogelijkheid bestaat voor de verbinding aan een rookafvoer naar buiten (alleen voor het afzuigende apparaat).
• Voer alle nodige werkzaamheden op de muur uit (bijv.: een elektriciteitsstopcontact en/of een doorvoeropening voor de afvoerpijp). Monteer het vetfilter weer terug.

vergrendeld is. Ga voor demontage in omgekeerde volgorde te werk. Breng de vetfilter(s) weer aan. Werking De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis. In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken. We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beëindigt heeft aan te laten.

REINIGING EN ONDERHOUD VAN HET APPARAAT

Voor een goede bescherming van uw apparaten adviseren wij u onderhoudsproducten te gebruiken van Clearit. De deskundigheid van professionals in dienst van particulieren Onderhoud Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. Clearit biedt u professionele producten en oplossingen op maat voor het dagelijks onderhoud van uw huishoudelijke apparaten en uw keukens. U vindt ze bij uw vaste detailhandelaar, daar vindt u ook een serie hulp- en verbruiksgoederen. Schoonmaak De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten. GEEN ALCOHOL GEBRUIKEN! Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften. Vervanging lampjes afb. 1 Sluit de stroom af. Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn. Om de lampehouder te bereiken verwijder de afdekking A. Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen. Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval. Vetfilter Houdt de vetdeeltjes vast. Moet eenmaal per maand worden gereinigd met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen. Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep. afb. 1 Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft. Koolstoffilter (alleen voor filterend apparaat) afb. 2 Houdt de lastige kookgeuren vast. De verzadiging van de koolstoffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden Verwijder de vetfilter(s). Monteer de filters ter afdekking van de motor. Controleer of de pinnen R op het kanaal overeenkomen met de openingen S; draai vervolgens naar rechts tot het

Problemen en oplossingen PROBLEMEN De afzuigkap niet... OPLOSSINGEN werkt Controleer of:

• er geen stroomstoring is.
• een snelheid is geselecteerd. De afzuigkap werkt niet Controleer of: voldoende...
• de geselecteerde snelheid voldoende is voor de hoeveelheid vrijkomende rook en stoom.
• de keuken voldoende is geventileerd.
• Het afvoerbuizensysteem zorgt voor een afname van de doeltreffendheid. Neem contact met een gekwalificeerde technicus.
• het koolfilter in goede staat is (voor afzuigkap met luchtzuivering). afzuigkap plotseling gestopt is Controleer of:
• er geen stroomstoring is.
• de veiligheidsschakelaar niet is ingeschakeld. Servicedienst De eventuele ingrepen in de machine moeten worden uitgevoerd : - of door uw vakhandelaar, - of door een andere gekwalificeerd technicus van dit merk. Tijdens het telefoneren, dient u de complete referentie op te geven van uw machine (model,type, serienummer). Deze informatie staat op het typeplaatje op de machine.
