BRUGSANVISNING AD1049X BRANDT

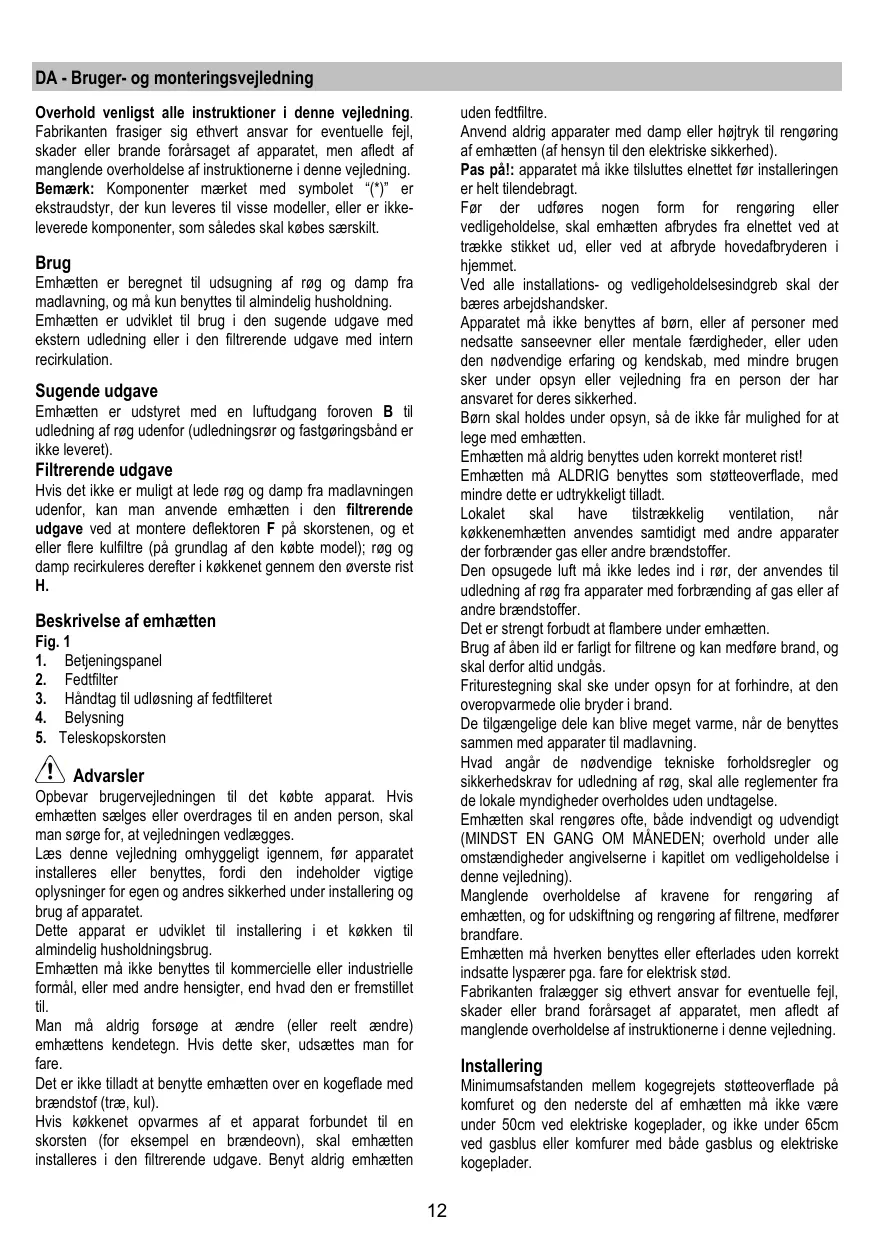

DA - Bruger- og monteringsvejledning uden fedtfiltre. Anvend aldrig apparater med damp eller højtryk til rengøring af emhætten (af hensyn til den elektriske sikkerhed). Pas på!: apparatet må ikke tilsluttes elnettet før installeringen er helt tilendebragt. Før der udføres nogen form for rengøring eller vedligeholdelse, skal emhætten afbrydes fra elnettet ved at trække stikket ud, eller ved at afbryde hovedafbryderen i hjemmet. Ved alle installations- og vedligeholdelsesindgreb skal der bæres arbejdshandsker. Apparatet må ikke benyttes af børn, eller af personer med nedsatte sanseevner eller mentale færdigheder, eller uden den nødvendige erfaring og kendskab, med mindre brugen sker under opsyn eller vejledning fra en person der har ansvaret for deres sikkerhed. Børn skal holdes under opsyn, så de ikke får mulighed for at lege med emhætten. Emhætten må aldrig benyttes uden korrekt monteret rist! Emhætten må ALDRIG benyttes som støtteoverflade, med mindre dette er udtrykkeligt tilladt. Lokalet skal have tilstrækkelig ventilation, når køkkenemhætten anvendes samtidigt med andre apparater der forbrænder gas eller andre brændstoffer. Den opsugede luft må ikke ledes ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brændstoffer. Det er strengt forbudt at flambere under emhætten. Brug af åben ild er farligt for filtrene og kan medføre brand, og skal derfor altid undgås. Friturestegning skal ske under opsyn for at forhindre, at den overopvarmede olie bryder i brand. De tilgængelige dele kan blive meget varme, når de benyttes sammen med apparater til madlavning. Hvad angår de nødvendige tekniske forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra de lokale myndigheder overholdes uden undtagelse. Emhætten skal rengøres ofte, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN; overhold under alle omstændigheder angivelserne i kapitlet om vedligeholdelse i denne vejledning). Manglende overholdelse af kravene for rengøring af emhætten, og for udskiftning og rengøring af filtrene, medfører brandfare. Emhætten må hverken benyttes eller efterlades uden korrekt indsatte lyspærer pga. fare for elektrisk stød. Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Bemærk: Komponenter mærket med symbolet “(*)” er ekstraudstyr, der kun leveres til visse modeller, eller er ikkeleverede komponenter, som således skal købes særskilt. Brug Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning. Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation. Sugende udgave Emhætten er udstyret med en luftudgang foroven B til udledning af røg udenfor (udledningsrør og fastgøringsbånd er ikke leveret). Filtrerende udgave Hvis det ikke er muligt at lede røg og damp fra madlavningen udenfor, kan man anvende emhætten i den filtrerende udgave ved at montere deflektoren F på skorstenen, og et eller flere kulfiltre (på grundlag af den købte model); røg og damp recirkuleres derefter i køkkenet gennem den øverste rist

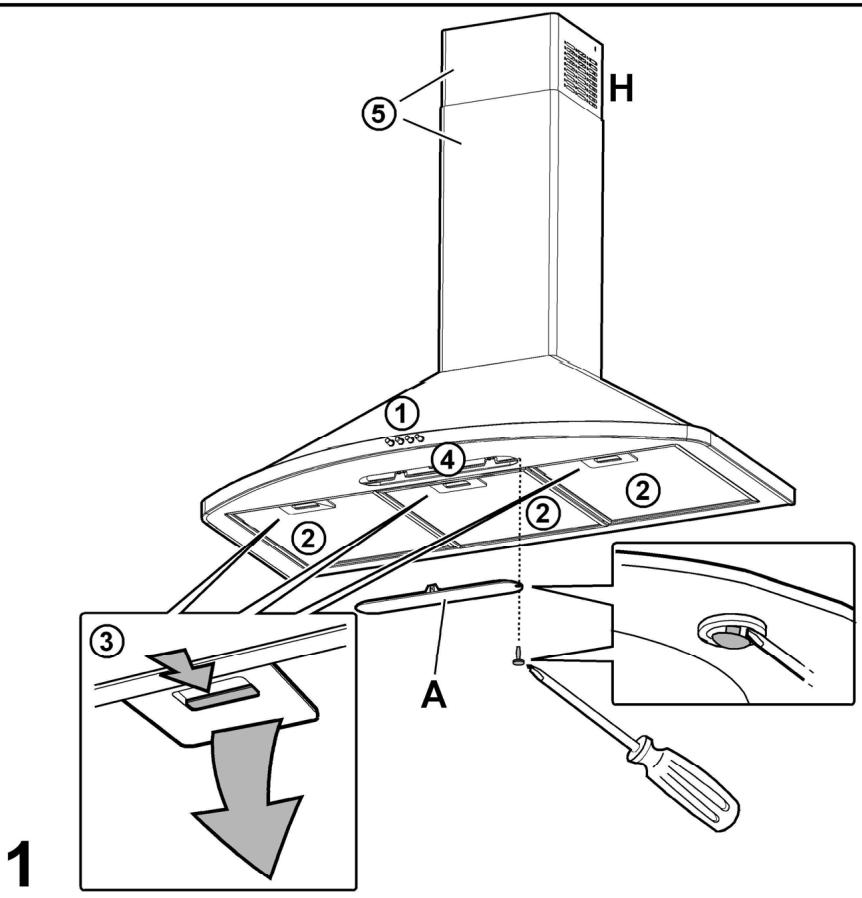

Beskrivelse af emhætten Fig. 1

3. Håndtag til udløsning af fedtfilteret

Advarsler Opbevar brugervejledningen til det købte apparat. Hvis emhætten sælges eller overdrages til en anden person, skal man sørge for, at vejledningen vedlægges. Læs denne vejledning omhyggeligt igennem, før apparatet installeres eller benyttes, fordi den indeholder vigtige oplysninger for egen og andres sikkerhed under installering og brug af apparatet. Dette apparat er udviklet til installering i et køkken til almindelig husholdningsbrug. Emhætten må ikke benyttes til kommercielle eller industrielle formål, eller med andre hensigter, end hvad den er fremstillet til. Man må aldrig forsøge at ændre (eller reelt ændre) emhættens kendetegn. Hvis dette sker, udsættes man for fare. Det er ikke tilladt at benytte emhætten over en kogeflade med brændstof (træ, kul). Hvis køkkenet opvarmes af et apparat forbundet til en skorsten (for eksempel en brændeovn), skal emhætten installeres i den filtrerende udgave. Benyt aldrig emhætten Installering Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50cm ved elektriske kogeplader, og ikke under 65cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

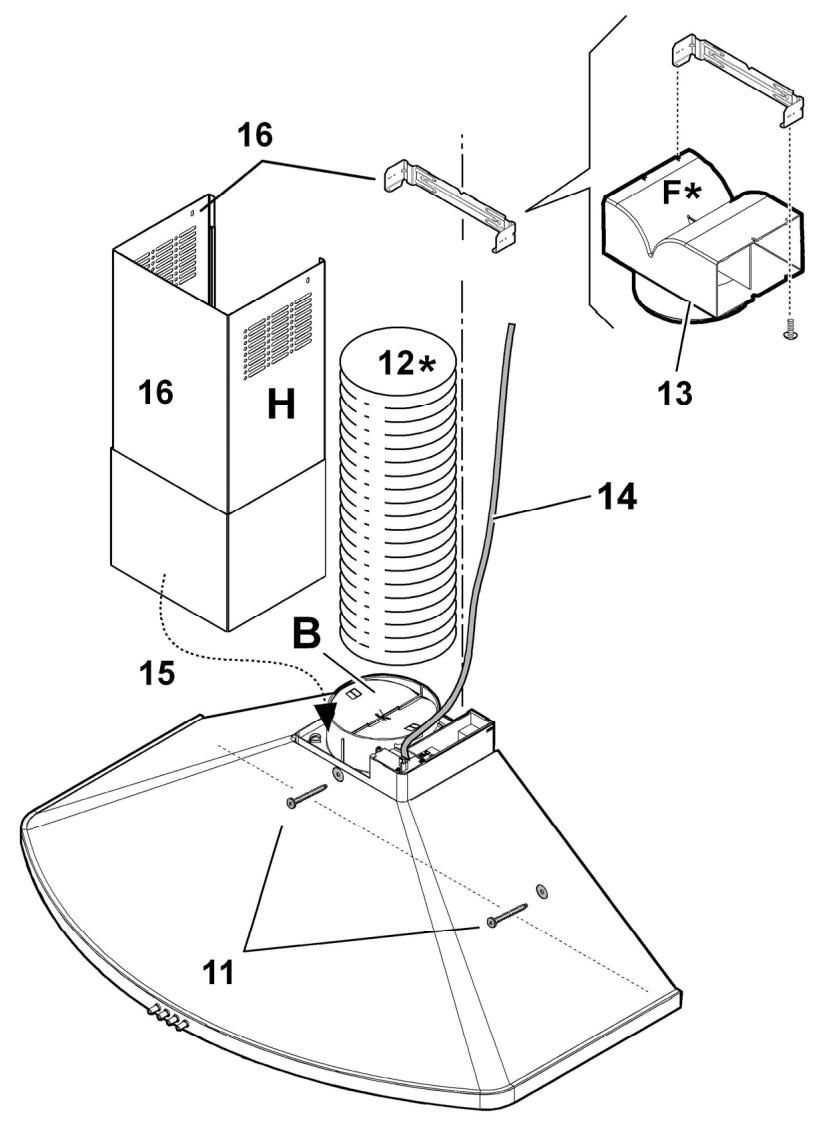

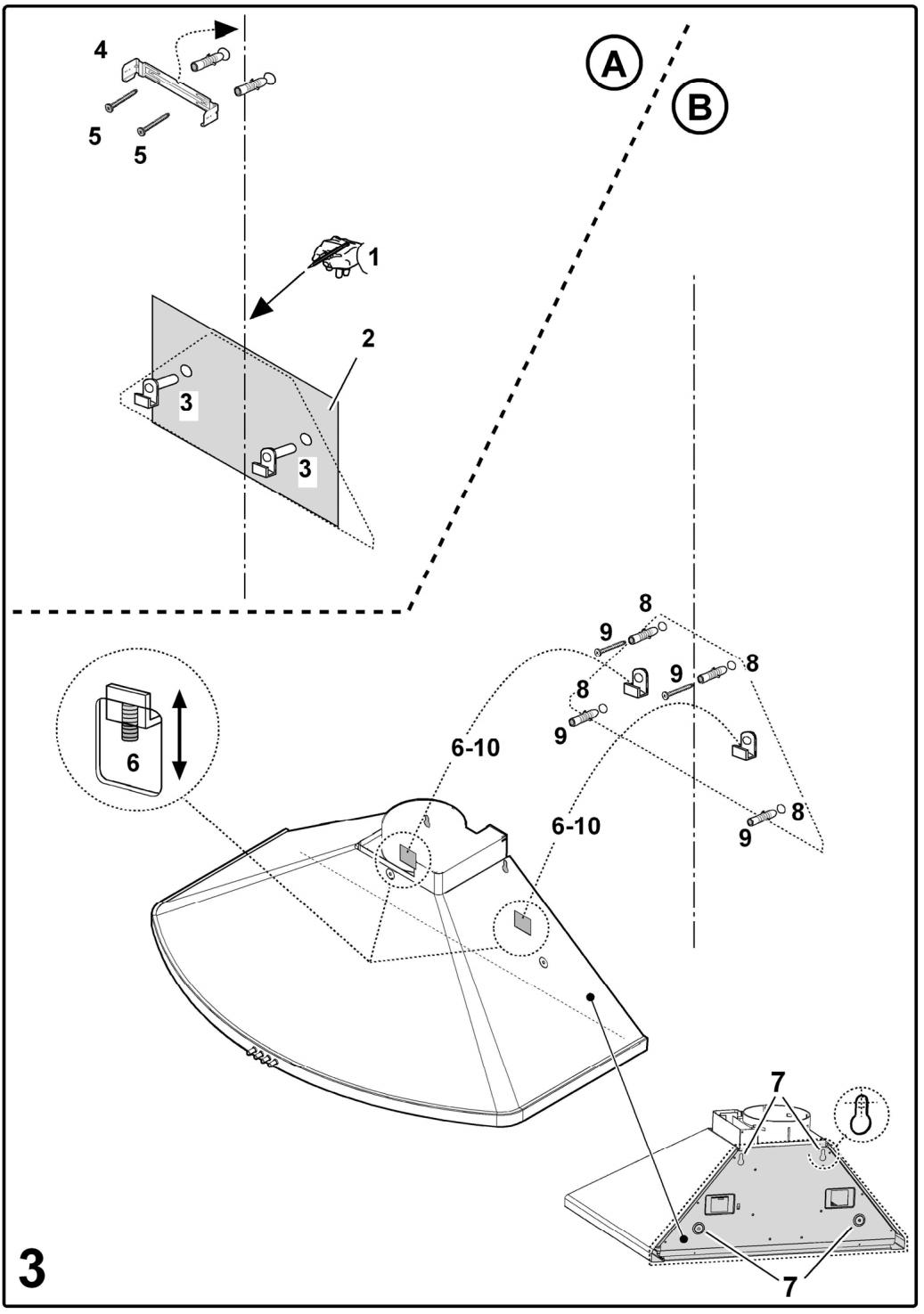

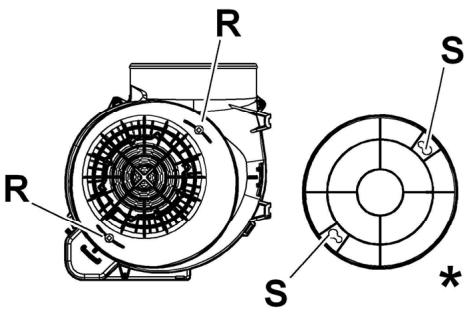

egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt. Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes. Elektrisk tilslutning Fig. 3-4 Fjern fedtfiltrene. 1 Benyt en blyant til at tegne en streg på væggen helt op til loftet, der svarer til midterlinjen, og som vil lette installeringen. 2 Sæt boreskabelonen mod muren: den lodrette midterlinje trykt på boreskabelonen skal svare til midterlinjen tegnet på muren. Den nederste kant på boreskabelonen svarer desuden til emhættens nederste kant. 3 Bor hullerne vist på skabelonen, indsæt murplugs udstyret med kroge og indstillingsskruer. 4 Sæt skorstensbeslaget på muren op mod loftet, og benyt beslaget som skabelon (det lille indsnit på oversiden skal svare til midterlinjen tegnet indledningsvist på muren); afmærk 2 huller vha. en blyant. Bor hullerne og indsæt 2 murplugs. 5 Fastgør skorstenenes støttebeslag på væggen med 2 skruer. 6 Hæng emhætten op på krogene, og tilpas dens placering ved hjælp af indstillingsskruerne anbragt på krogene. 7 Benyt en blyant til at afmærke placeringen af de 4 skruer til den definitive fastgøring T og R. 8 Tag emhætten ned igen, og bor på de afmærkede punkter (4 x Ø 8 mm). 9 Indsæt murplugs og 2 skruer i de øverste huller og stram delvist; skruerne skal benyttes til supplerende fasthængning. 10 Hæng emhætten op på væggen igen. 11 Stram de 2 øverste skruer definitivt, og stram de 2 nederste skruer. 12 Forbind et rør til udledning af røg (røret og båndene til fastgøring leveres ikke, og skal købes separat) til forbindelsesringen oven på sugemotoren. Den anden ende af røret skal forbindes til et system til udstødning af røg udenfor bygningen, hvis emhætten benyttes i den sugende udgave. 13 Hvis man ønsker at anvende emhætten i den filtrerende udgave, skal man fastgøre deflektoren til beslaget til støtte af skorstenene, og forbinde den anden ende af røret til forbindelsesringen på deflektoren. 14 Udfør den elektriske forbindelse. 15 Lad den nederste del af skorstenen til fuld tildækning af sugeenheden glide ned, så den kan sættes ind i lejet oven på emhætten. 16 Løft og fastgør den øverste skorsten til støttebeslaget vha. 2 skruer. Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et let tilgængeligt område, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer. Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion. Montering Før installering:

• Undersøg at det købte produkt har passende dimensioner til det valgte installeringssted.
• For at lette installeringen anbefales det midlertidigt at fjerne fedtfiltrene og andre dele der kan afmonteres og derfor er beskrevet i denne vejledning med instruktioner til afmontering og genmontering. Disse komponenter skal genmonteres, når installeringen er fuldført. Læs venligst de relevante afsnit for oplysninger om afmonteringen.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave.
• Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.
• Om muligt bør man afbryde og fjerne køkkenelementerne underneden og omkring området, hvor emhætten skal installeres, så man får lettere adgang til loftet/væggen, hvor emhætten monteres. Hvis det ikke er muligt at fjerne køkkenelementerne skal de beskyttes bedst muligt under installeringen. Vælg en plan overflade og tildæk den med et beskyttende underlag, hvor emhætten og de tilhørende komponenter kan lægges.
• Undersøg desuden, at der er en elektrisk stikkontakt til rådighed i nærheden af emhættens installeringsområde (der også skal være tilgængelig efter montering af emhætten); desuden skal der forefindes en anordning til udledning af røg udenfor (kun den sugende udgave).
• Udfør alt nødvendigt murarbejde (fx installering af en elektrisk stikkontakt og/eller et hul til passage af udledningsrøret). Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er Monter fedtfilteret igen. Funktion Emhætten er udstyret med et betjeningspanel med mulighed for regulering af sugestyrken og lys til oplysning af kogeområdet. Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5

RENGØRING OG VEDLIGEHOLDELSE AF EMHÆTTEN minutter før påbegyndelse af madlavning, og at udsugningen efterlades tændt i yderligere cirka 15 minutter efter afslutning af madlavningen. Vi anbefaler brug af vedligeholdelsesprodukterne Clearit for at holde apparatet i korrekt stand. Vedligeholdelse Obs! Inden der udføres nogen form for rengøring eller vedligeholdelse skal emhætten afbrydes fra elnettet ved at fjerne stikket fra stikkontakten, eller ved at afbryde hjemmets hovedafbryder. Professionel erfaring til rådighed for private. Clearit tilbyder professionelle produkter der er egnet til den daglige vedligeholdelse af husholdningsapparater og køkkener. Disse produkter - og hele udvalget af tilbehør og forbrugsvarer - kan købes hos den lokale forhandler. Rengøring Emhætten skal rengøres jævnligt både på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flydende form. Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT! Pas på: Manglende overholdelse af vejledningen til rengøring af apparatet og udskiftning af filtrene medfører brandfare. Der henstilles således til, at instruktionerne følges. Fabrikanten frasiger sig ethvert ansvar for eventuel beskadigelse af motoren, brande forårsaget af utilstrækkelig vedligeholdelse af apparatet eller manglende overholdelse af ovenstående instruktioner. Udskiftning af lyspærerne Fig. 1 Afbryd apparatet fra el-nettet. Pas på! Sørg for at pærerne er kolde før de berøres. Fjern skærmen A for at få adgang til rummet med pærerne. Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter. Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt. Elektrisk og elektronisk udstyr er mærket med nedenstående Fedtfilter Tilbageholder de fedtpartikler, der dannes under tilberedning af mad. Fedtfilteret skal rengøres én gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram. Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber. Træk i fjederhåndtaget for at afmontere fedtfilteret. Fig. 1 overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt. Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning. Kulfilter (kun den filtrerende udgave) Fig. 2 Filteret opfanger lugt fra madlavning. Kulfilteret skal udskiftes hver 4. Måned, hvis emhætten ikke benyttes intensivt, eller oftere. Kulfilteret kan IKKE vaskes eller genanvendes. Fjern fedtfiltrene. Montér filtrene til dækning af motoren. Undersøg at dornene R på luftlederen svarer til slidserne S, og drej derefter med uret, indtil der blokeres. Ved afmontering bedes man følge modsatte fremgangsmåde. Sæt fedtfiltrene på plads igen.

Funktionsfejl FEJL Emhætten ikke... LØSNINGER fungerer Kontroller følgende:

• at der ikke er strømsvigt.
• at der er valgt en hastighed. Emhætten renser ikke Kontroller følgende: luften korrekt...
• at den valgte motorhastighed er tilstrækkelig til mængden af røg og damp.
• at køkkenet er korrekt ventileret af hensyn til luftindtaget.
• Udledningsrørenes system forårsager nedsat effektivitet fra emhætten. Kontakt venligst en kvalificeret tekniker..
• at kulfilteret ikke er slidt (emhætte i udgaven med recirkulation). Emhætten under den funktion. slukkes Kontroller følgende: normale • at der ikke er strømsvigt.
• om den flerpolede afbryder har grebet ind. Eftersalgsservice

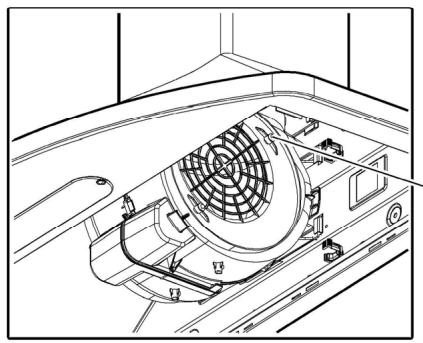

SERVICEINDGREB Eventuelle serviceindgreb på apparatet skal udføres af en kvalificeret tekniker, der er autoriseret af indehaveren af varemærket. Ved forespørgsel om service bedes man altid oplyse apparatets referencekoder (model, type, serienummer). Disse oplysninger findes på typeskiltet (se venligst billedet herunder).
