Producttype	Stereo-installatie met cd-speler, USB, Bluetooth, FM-radio en AUX-ingang
Merk	Panasonic
Model	SC-HC295EG
Afmetingen (B x H x D)	400 mm x 197 mm x 107 mm
Gewicht	1,9 kg
Voeding	220-240 V~, 50 Hz
Stroomverbruik	22 W (in gebruik), 0,2 W (in standby)
Uitgangsvermogen	2 x 10 W RMS (8 Ω, 1 kHz, 10% THD)
Schijflade	CD, CD-R/RW (CD-DA, MP3)
USB-poort	Ja (tot 32 GB, FAT12/16/32, opladen 5V 1,5A)
Bluetooth	Versie 2.1 + EDR, klasse 2, bereik 10 m, profielen A2DP/AVRCP, NFC
FM-radio	87,50-108,00 MHz, 30 voorkeuzezenders, RDS
Geluidseffecten	EQ-voorinstellingen (Heavy, Soft, Clear, Vocal, Flat), bas/hoog instellingen, D.BASS, Surround, MY SOUND opname
Timers	Slaaptimer (30/60/90/120 min), afspeeltimer
Aux-ingang	3,5 mm stereo-aansluiting
Reiniging en onderhoud	Afvegen met een zachte, droge doek. Gebruik geen alcohol, thinner of benzine.
Veiligheid	Niet blootstellen aan water of vocht. Ventilatieopeningen niet blokkeren. Wandmontage aanbevolen om vallen te voorkomen.
Repareerbaarheid	Laat dit door een gekwalificeerde technicus doen. Niet zelf demonteren.
Bedrijfstemperatuur	0 °C tot +40 °C
Meegeleverde accessoires	Afstandsbediening, batterij, FM-antenne, netsnoer, wandmontageset (haken, schroeven, veiligheidssteun)

Veelgestelde vragen - SC-HC295EG PANASONIC

Hoe koppel ik een Bluetooth-apparaat?

Druk op [✗] om 'BLUETOOTH' te selecteren. Als 'PAIRING' niet verschijnt, druk op [PLAY MENU] om 'PAIRING' te selecteren of houd [☒ -PAIRING] op het apparaat ingedrukt tot 'PAIRING' verschijnt. Selecteer 'SC-HC295' in het Bluetooth-menu van uw apparaat. Indien een code wordt gevraagd, voer '0000' in.

Wat te doen als de afstandsbediening niet werkt?

Controleer of de batterij correct is geplaatst en niet leeg is. Als het probleem aanhoudt, reset de code van de afstandsbediening: houd de toetsen [OK] en [USB/CD] (of [RADIO]) minstens 4 seconden ingedrukt, afhankelijk van het model.

Hoe stel ik de klok in?

Druk meerdere keren op [SETUP] tot 'CLOCK' verschijnt. Gebruik [▲,▼] om de tijd in te stellen en druk op [OK]. De klok werkt in 24-uurs formaat.

Kan ik een apparaat verbinden via NFC?

Ja, voor compatibele Android-apparaten. Schakel NFC in op het apparaat, selecteer 'BLUETOOTH' op het toestel, raak dan het apparaat aan op het NFC-contactgebied (symbool ∅) tot bevestiging. Voor Android-versies < 4.1 installeert u de app 'Panasonic Music Streaming'.

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek. Gebruik nooit alcohol, thinner of benzine. Als u een doek met chemische stoffen gebruikt, lees dan eerst de instructies.

Wat betekent de melding 'F61' of 'F77'?

Deze codes duiden op een storing. Trek de stekker uit het stopcontact en raadpleeg uw dealer. Probeer niet zelf te repareren.

Is het mogelijk om de luidspreker aan de muur te bevestigen?

Ja, de wandmontageset wordt meegeleverd. Volg de instructies in de handleiding: verwijder de voet, bevestig de haken aan de muur en hang het apparaat op. Gebruik de veiligheidssteun en kabel om vallen te voorkomen. De installatie moet door een professional worden uitgevoerd.

Hoe stel ik de afspeeltimer in?

Stel eerst de klok in. Druk op [SETUP] om 'TIMER ADJ' te selecteren. Stel de start- en eindtijd in en kies de bron. Activeer de timer via 'TIMER SET' > 'SET'. Het apparaat moet in standby staan om de timer te laten werken.

Waarom wordt het geluid onderbroken bij Bluetooth?

Breng het apparaat dichterbij (max 10 m), verwijder obstakels, houd andere 2,4 GHz-apparaten (routers, magnetrons) op afstand. Selecteer in het menu 'LINK MODE' de optie 'MODE 1' voor een stabielere verbinding.

Hoe reset ik het apparaat?

Trek de stekker uit het stopcontact. Houd de toets [⏻/I] op het hoofdapparaat ingedrukt en steek de stekker weer in het stopcontact. Blijf indrukken tot '----' verschijnt. Laat los. Alle instellingen worden teruggezet naar de fabrieksinstellingen.

GEBRUIKSAANWIJZING SC-HC295EG PANASONIC

Dank u voor de aankoop van dit product.

Gelieve deze gebruiksaanwijzing aandachtig door te lezen voor een optimale prestatie en een veilig gebruik van het systeem.

Bewaar deze gebruiksaanwijzing.

De installatieinstructies staan op pagina 16.

Lees deze instructies aandachtig door voordat u de installatie uitvoert.

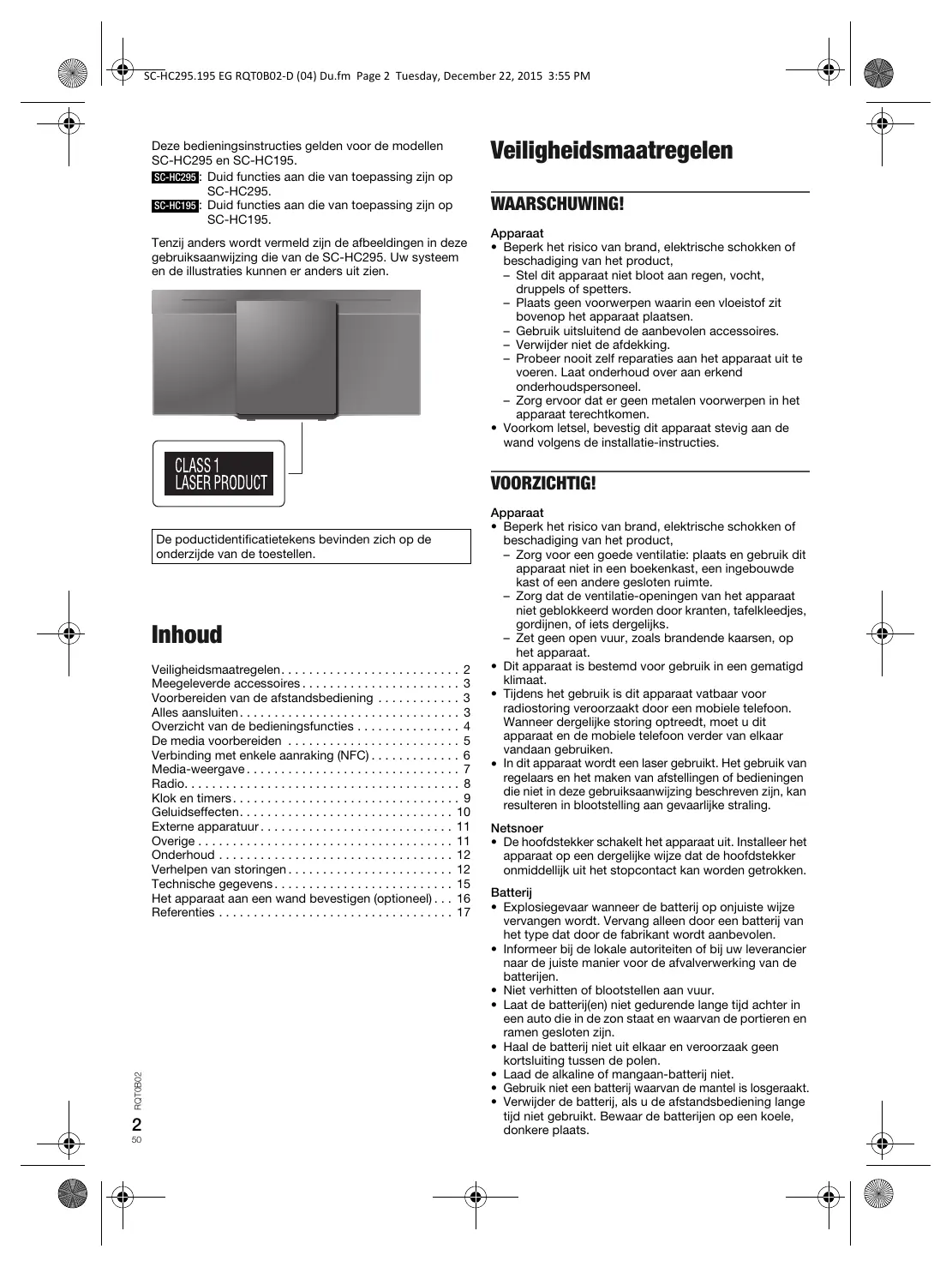

Deze bedieningsinstructies gelden voor de modellen SC-HC295 en SC-HC195.

SC-HC295: Duid functies aan die van toepassing zijn op SC-HC295.

SC-HC195: Duid functies aan die van toepassing zijn op SC-HC195.

Tenzij anders wordt vermeld zijn de afbeeldingen in deze gebruiksaanwijzing die van de SC-HC295. Uw systeem en de illustraties kunnen er anders uit zien.

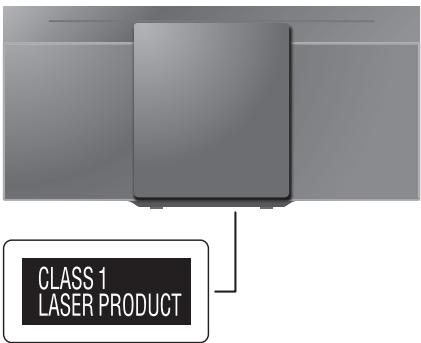

De poductidentificatietekens bevinden zich op de onderzijde van de toestellen.

Inhoud

Veiligheidsmaatregelen.... 2

Meegeleverde accessoires.... 3

Voorbereiden van de afstandsbediening .... 3

Alles aansluiten.... 3

Overzicht van de bedieningsfuncties .... 4

De media voorbereiden 5

Verbinding met enkele aanraking (NFC)....6

Media-weergave....7

Radio....8

Klok en timers....9

Geluidseffecten.... 10

Externe apparatuur.... 11

Overige 11

Onderhoud 12

Verhelpen van storingen.... 12

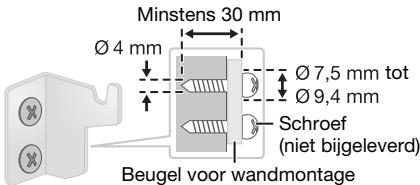

Het apparaat aan een wand bevestigen (optioneel) . . . 16

Referenties 17

Veiligheidsmaatregelen

WAARSCHUWING!

Apparaat

- Beperk het risico van brand, elektrische schokken of beschadiging van het product,

- Stel dit apparaat niet bloot aan regen, vocht, druppels of spetters.

- Plaats geen voorwerpen waarin een vloeistof zit bovenop het apparaat plaatsen.

- Gebruik uitsluitend de aanbevolen accessoires.

- Verwijder niet de afdekking.

- Probeer nooit zelf reparaties aan het apparaat uit te voeren. Laat onderhoud over aan erkend onderhoudspersoneel.

- Zorg ervoor dat er geen metalen voorwerpen in het apparaat terechtkomen.

- Voorkom letsel, bevestig dit apparaat stevig aan de wand volgens de installatie-instructies.

VOORZICHTIG!

Apparaat

- Beperk het risico van brand, elektrische schokken of beschadiging van het product,

- Zorg voor een goede ventilatie: plaats en gebruik dit apparaat niet in een boekenkast, een ingebouwde kast of een andere gesloten ruimte.

- Zorg dat de ventilatie-openingen van het apparaat niet geblokkeerd worden door kranten, tafelkleedjes, gordijnen, of iets dergelijks.

- Zet geen open vuur, zoals brandende kaarsen, op het apparaat.

- Dit apparaat is bestemd voor gebruik in een gematigd klimaat.

- Tijdens het gebruik is dit apparaat vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit apparaat en de mobiele telefoon verder van elkaar vandaan gebruiken.

- In dit apparaat wordt een laser gebruikt. Het gebruik van regelaars en het maken van afstellingen of bedieningen die niet in deze gebruiksaanwijzing beschreven zijn, kan resulteren in blootstelling aan gevaarlijke straling.

Netsnoer

- De hoofdstekker schakelt het apparaat uit. Installeer het apparaat op een dergelijke wijze dat de hoofdstekker onmiddellijk uit het stopcontact kan worden getrokken.

Batterij

• Explosiegevaar wanneer de batterij op onjuiste wijze vervangen wordt. Vervang alleen door een batterij van het type dat door de fabrikant wordt aanbevolen.
• Informeer bij de lokale autoriteiten of bij uw leverancier naar de juiste manier voor de afvalverwerking van de batterijen.
• Niet verhitten of blootstellen aan vuur.
• Laat de batterij(en) niet gedurende lange tijd achter in een auto die in de zon staat en waarvan de portieren en ramen gesloten zijn.
• Haal de batterij niet uit elkaar en veroorzaak geen kortsluiting tussen de polen.
• Laad de alkaline of mangaan-batterij niet.
• Gebruik niet een batterij waarvan de mantel is losgeraakt.
• Verwijder de batterij, als u de afstandsbediening lange tijd niet gebruikt. Bewaar de batterijen op een koele, donkere plaats.

Meegeleverde accessoires

Gelieve te controleren of de volgende accessoires zijn meegeleverd.

□ 1 Netsnoer
□ 1 FM-binnenantenne

□ 1 Afstandsbediening

SC-HC295

(N2QAYB000944)

SC-HC195

(N2QAYB000948)

□ 1 Batterij afstandsbediening

Pakket voor wandmontage

□ 2 Wandmontagebeugels

□ 1 Schroef

□ 1 Veiligheidshouder

Voorbereiden van de afstandsbediening

Installeer de batterij zo, dat de polen (+ en −) op één lijn staan met de polen op de afstandsbediening.

Alles aansluiten

Sluit het netsnoer pas aan nadat alle andere aansluitingen zijn uitgevoerd.

1 Sluit de FM-binnenantenne aan.

Plakband (niet bijgeleverd)

2 Sluit het netsnoer aan.

In het stopcontact

Gebruik niet een netsnoer van een ander apparaat.

Stroom besparen

Het systeem verbruikt in de stand Stand-by een geringe hoeveelheid stroom

(→ "Technische gegevens"). Haal de stekker uit het stopcontact, als u het systeem niet gebruikt.

Sommige instellingen zullen verloren gaan, als u het systeem afsluit. U moet deze opnieuw instellen.

Opmerking:

• Deze luidsprekers zijn niet voorzien van een magnetische afscherming. Zet de luidsprekers niet vlakbij TV-toestellen, PC's of andere apparatuur die makkelijk beïnvloed wordt door magnetisme.
• Bevestig de antenne op een wand waar zich de minste storing voordoet.
• Gebruik een buitenantenne als de ontvangst slecht is.

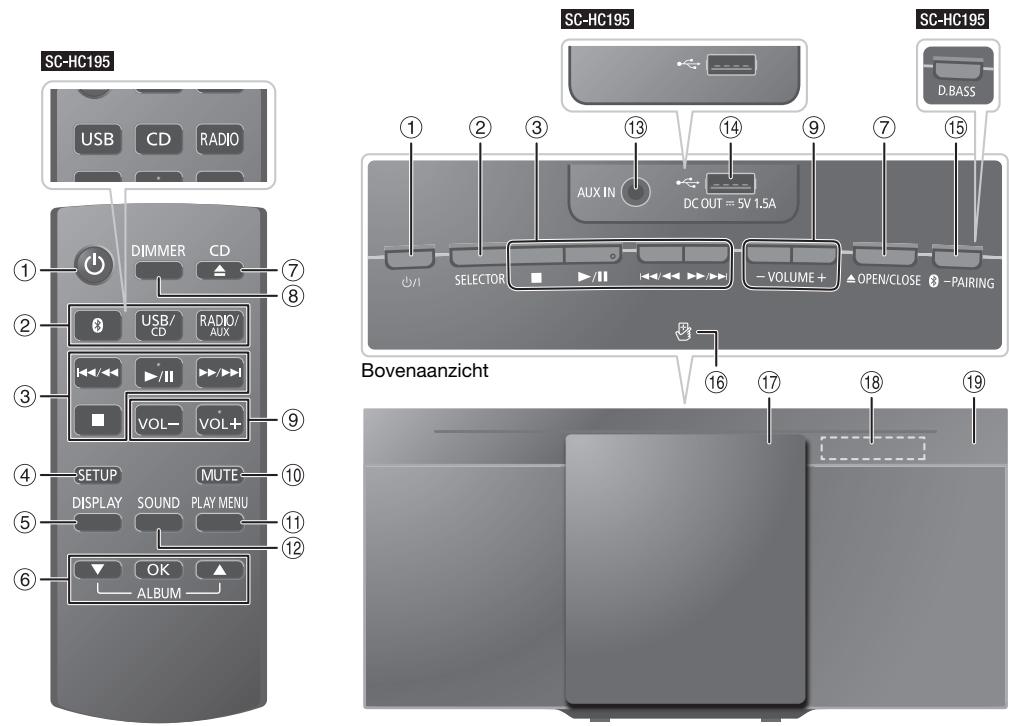

Overzicht van de bedieningsfuncties

Voer de procedures met de afstandsbediening uit. U kunt ook de knoppen of de hoofdeenheid gebruiken, als deze hetzelfde zijn.

SC-HC195 USB CD RADIO DIMMER CD USB/ CD RADIO/ AUX VOL- VOL+ SETUP MUTE DISPLAY SOUND PLAY MENU OK ALBUM SC-HC195 D.BASS AUX IN DC OUT = 5V 1.5A VOLUME + OPEN/CLOSE - PAIRING Bovenaanzicht ① ② ③ ⑭ ⑮ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑯ ⑰ ⑰ ⑱ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑲ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱ ⑱

① Stand-by/Aan-schakelaar [☐], [☐/☐] Indrukken om het apparaat aan of uit te schakelen. In de modus Stand-by verbruikt het apparaat nog een geringe hoeveelheid stroom.
② Een audiobron kiezen Op de afstandsbediening: Selecteer de bron door op de bijbehorende toets te drukken. Op het hoofdapparaat:

③ Basis weergaveregeling
④ Bekijk installatiemenu
⑤ Informatie over het af te spelen materiaal bekijken
⑥ Selecteer of bevestig de optie

⑦ Het schuifdeurtje openen of sluiten

⑧ De helderheid van het display-paneel verminderen Druk opnieuw op de knop als u wilt annuleren.

⑨ Pas het volumeniveau aan

10 Het geluid onderdrukken Druk opnieuw op de knop als u wilt annuleren. "MUTE" wordt ook geannuleerd wanneer u het volume aanpast of wanneer u het systeem uitschakelt.

⑪ Het menu voor afspelen bekijken
⑫ Geluidseffecten kiezen

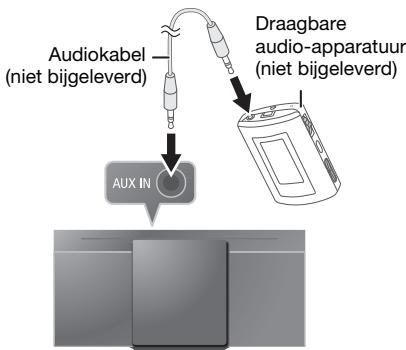

⑬ SC-HC295 AUX IN-aansluiting
⑭ USB-poort (•←) SC-HC295 DC OUT-aansluiting (→ "Een draagbaar apparaat opladen")

15 SC-HC295 Selecteer "BLUETOOTH" als de audiobron Houd de toets ingedrukt als u wilt starten met de Bluetooth®-koppeling. SC-HC195 Selecteer het dynamische-baseffect

⑯ SC-HC295 Aanraakvlak NFC

⑰ Schuifdeurtje

⑱ Displaypaneel

⑲ Sensor afstandsbediening Afstand: Minder dan ongeveer 7 m Hoek: Ongeveer 20° omhoog en omlaag, 30° naar links en naar rechts

De media voorbereiden

Disc

1 SC-HC295

Druk op [USB/CD] om "CD" te kiezen.

SC-HC195

Druk op [CD].

2 Druk herhaaldelijk op [CD ▲] (hoofdapparaat: [▲ OPEN/CLOSE]) om het schuifdeurtje te openen. Plaats een disc in met het label naar u toe.

3 Druk herhaaldelijk op [CD ▲] (hoofdapparaat:

[▲ OPEN/CLOSE]) weer om het schuifdeurtje te sluiten.

Let erop dat uw vingers niet bekneld raken wanneer het schuifdeurtje sluit.

USB

USB-apparaat (niet bijgeleverd)

SC-HC295

Druk op [USB/CD] om "USB" te kiezen.

SC-HC195

Druk op [USB].

Opmerking:

Gebruik geen USB-verlengkabel. Het systeem kan geen USB-apparaten herkennen die via een kabel aangesloten zijn.

Bluetooth®

SC-HC295

U kunt draadloos een geluidsapparaat aansluiten en afspelen met behulp van Bluetooth®.

Voorbereiding

• Schakel over naar de Bluetooth®-functie van het apparaat en zet het apparaat vlakbij het systeem.
• Lees de bedieningsinstructies van het apparaat voor meer gedetailleerde informatie.

Een toestel koppelen

Voorbereiding

Is dit systeem verbonden met een Bluetooth®-toestel, verbreek de verbinding dan

(→ "De aansluiting van een apparaat verbreken").

1 Druk op [✗] om "BLUETOOTH" te kiezen. Wordt "PAIRING" getoond, ga dan door met stap 4.

2 Druk op [PLAY MENU] om "PAIRING" te kiezen. Of houd [✗ -PAIRING] op het hoofdapparaat ingedrukt totdat "PAIRING" verschijnt. Ga verder met stap 4.

3 Kies "OK? YES" door op [▲, ▼] en vervolgens op [OK] te drukken. "PAIRING" wordt weergegeven. Kies "OK? NO" als u wilt annuleren.

4 Selecteer "SC-HC295" uit het Bluetooth®-menu van het toestel. Indien u gevraagd wordt een sleutel te gebruiken voert u "0000" in. Het apparaat wordt automatisch met dit systeem verbonden nadat het koppelen aan een passend apparaat voltooid is. Het MAC-adres (bijv. 6C:5A:B5:B3:1D:0F) kan worden weergegeven voordat "SC-HC295" verschijnt. De naam van het aangesloten apparaat wordt gedurende enkele seconden weergegeven.

Opmerking:

U kunt maximaal 8 toestellen aan dit systeem koppelen. Als een 9e toestel wordt gekoppeld, wordt het toestel dat het langst niet is gebruikt, vervangen.

■ Een apparaat aansluiten

Voorbereiding

Is dit systeem verbonden met een Bluetooth®-toestel, verbreek de verbinding dan

(→ "De aansluiting van een apparaat verbreken").

1 Druk op [®] om "BLUETOOTH" te kiezen. "BLUETOOTH READY" wordt weergegeven.

2 Selecteer "SC-HC295" uit het Bluetooth®-menu van het toestel. De naam van het aangesloten apparaat wordt gedurende enkele seconden weergegeven.

3 Start weergave op het apparaat.

Opmerking:

• Een apparaat moet gekoppeld aan een passend apparaat zijn om aangesloten te worden.
• Dit systeem kan slecht op één apparaat per keer aangesloten worden.
• Wanneer "BLUETOOTH" is geselecteerd als de bron, zal dit systeem automatisch proberen de verbinding met het laatst aangesloten toestel tot stand te brengen. (Tijdens dit proces wordt "LINKING" weergegeven.)

De aansluiting van een apparaat verbreken

1 Druk op [✗] om "BLUETOOTH" te kiezen.
2 Druk herhaaldelijk op [PLAY MENU] om "DISCONNECT?" te kiezen.
3 Kies "OK? YES" door op [▲, ▼] en vervolgens op [OK] te drukken.

"BLUETOOTH READY" wordt weergegeven.

Kies "OK? NO" als u wilt annuleren.

Het hoofdapparaat gebruiken

Houd [✗ -PAIRING] ingedrukt tot "PAIRING" verschijnt.

Opmerking:

De aansluiting van een apparaat wordt verbroken, als u:

• Selecteer een andere bron.
• Verplaats het apparaat buiten het maximale bereik.
• Schakel de Bluetooth®-transmissie van het apparaat uit.
• Het systeem of het apparaat uitschakelt.

Verbinding met enkele aanraking (NFC)

SC-HC295

Alleen voor Bluetooth®-apparaten

(Android™-apparaten) die geschikt zijn voor NFC U hoeft maar met het apparaat een voor NFC (Near Field Communication) geschikt Bluetooth®-apparaat aan te raken en u kunt alle voorbereidingen voltooien, van het registreren van een Bluetooth®-apparaat tot het tot stand brengen van een verbinding.

Voor een Android™-apparaat van een versie voor 4.1 is de installatie van de app "Panasonic Music Streaming" (gratis) nodig. Voor meer informatie over de app zie de volgende site.

http://panasonic.jp/support/global/cs/audio/app/

(Deze site is alleen in het Engels.)

① Voer "Panasonic Music Streaming" in het zoekvak van Google Play™ en zoek en selecteer "Panasonic Music Streaming".

② Start de app.

• Voltooi de instellingen door de instructies te volgen.
• Het is belangrijk dat u de laatste versie van de app gebruikt.

Voorbereiding

Schakel de NFC-functie van het apparaat in.

1 Druk op [✗] om "BLUETOOTH" te kiezen.

2 Houd het apparaat op het NFC-aanraakgebied van het hoofdapparaat [☐].

• Houd het apparaat totdat het piept, trilt of toont een pop-upvenster, en verplaats het apparaat bij het systeem vandaan.
• De naam van het apparat dat is verbonden verschijnt op het systeem gedurende enkele seconden, wanneer de registratie van en verbinding met het apparaat is voltooid.
• Wanneer de verbinding niet tot stand wordt gebracht, ook niet als uw apparaat het NFC-aanraakgebied heeft aangeraakt, kies dan een andere aanraakpositie. De verbinding kan verbeteren als u de app "Panasonic Music Streaming" te gebruiken.

3 Start weergave op het apparaat.

Opmerking:

• Wanneer er verbinding is, kunt u de verbinding met een ander apparaat tot stand brengen door het op het NFC-aanraakgebied van het hoofdapparaat te houden. De verbinding met het vorige apparaat wordt automatisch verbroken.
• Afhankelijk van het apparaat:

- De One-touch-verbinding misschien niet werken.

- De positie van de het NFC-aanraakgebied van het apparaat kunnen anders zijn.

- Wanneer de verbinding tot stand is gebracht, kan de weergave automatisch beginnen.

Media-weergave

De volgende markeringen duiden de beschikbaarheid van de functie aan.

CD: CD-R/RW in CD-DA-formaat of met MP3-bestanden.

USB: USB-apparaat met MP3-bestanden.

BLUETOOTH: Bluetooth®-apparaat.

Basisweergave
CD USB BLUETOOTH

Afspelen	Druk op [▶/III].
Stop	Druk op [■].USBDe positie in het geheugen opgeslagen."RESUME" wordt weergegeven.Druk nogmaals als u geheel wilt stoppen.
Pauzeren	Druk op [▶/III].Indrukken als u met afspelen door wilt gaan.
Overslaan	Druk op [◀◀/◀◀] of [▶▶/▶▶I] te bevestigen.CD USBSla het MP3-album over door op [▲, ▼] te drukken.
Zoeken	Houd [◀◀/◀◀] of [▶▶/▶▶I] ingedrukt.

Opmerking:

SC-HC295

Afhankelijk van het Bluetooth®-apparaat zullen sommige bedieningsfuncties misschien niet werken.

Beschikbare informatie bekijken

CD USB BLUETOOTH

U kunt de beschikbare informatie op het display-paneel bekijken.

Druk op [DISPLAY].

Opmerking:

- Maximaal aantal tekens dat kan worden weergegeven:

CD USB: Ongeveer 32

BLUETOOTH: Ongeveer 16

• Dit systeem ondersteunt versie 1.0, 1.1 en 2.3 ID3 tags.
• Tekstgegevens die het systeem niet ondersteunt, kunnen er anders uit zien.
• Voorbeeld: Weergave van MP3-album en tracknummers.

Albumnummer Tracknummer

Menu voor afspelen

CD USB

1 Druk herhaaldelijk op [PLAY MENU] om "PLAY MODE" of "REPEAT" te kiezen.
2 Selecteer de instelling door op [▲, ▼] te drukken en druk vervolgens op [OK].

PLAYMODE
OFF PLAYMODE	Annuleer de instelling.
1-TRACK1 ➡	Speel één gekozen track af.Kies de track door op [l◄◄/◄◄] of [►►/►►] te drukken.
1-ALBUM1 ➡	Speel één geselecteerd MP3-album af.Selecteer het MP3-album door op [▲,▼] te drukken.
RANDOM RND	Speel alle tracks in willekeurige volgorde af.
1-ALBUM RANDOM1 ➡ RND	Speel alle tracks op één geselecteerd MP3-album in willekeurige volgorde af.Selecteer het MP3-album door op [▲,▼] te drukken.
REPEAT
OFF REPEAT	Annuleer de instelling.
ON REPEAT ➡	Herhaald afspelen.

Opmerking:

• Tijdens het afspelen in willekeurige volgorde kunt u niet overslaan naar tracks die al zijn afgespeeld.
• De instelling wordt geannuleerd, wanneer u het schuifdeurtje opent.

Koppelingsmodus

BLUETOOTH

U kunt de verbindingsstand wijzigen en aanpassen aan het type van de verbinding.

Voorbereiding

Is dit systeem verbonden met een Bluetooth®-toestel, verbreek de verbinding dan

(→ "De aansluiting van een apparaat verbreken").

1 Druk herhaaldelijk op [PLAY MENU] om "LINK MODE" te kiezen.

2 Selecteer de stand door op [▲, ▼] te drukken en druk vervolgens op [OK].

MODE 1	Nadruk op aansluitbaarheid.
MODE 2 (bij verstek)	Nadruk op geluidskwaliteit.

Opmerking:

• Afhankelijk van het apparaat kan het zijn dat het beeld en geluid van de weergave niet gesynchroniseerd worden.
• Selecteer "MODE 1" als het geluid wordt onderbroken.

Ingangsniveau

BLUETOOTH

U kunt de instelling van het ingangsniveau wijzigen als het ingangsniveau van het geluid van de Bluetooth®-transmissie te laag is.

1 Druk herhaaldelijk op [PLAY MENU] om "INPUT LEVEL" te kiezen.

2 Selecteer het niveau door op [▲, ▼] te drukken en druk vervolgens op [OK].

Opmerking:

• De standaardinstelling is "LEVEL 0".
• Selecteer "LEVEL 0" als het geluid vervormd klinkt.

Opmerking over disc

• U kunt op dit systeem CD-R/RW's met materiaal in CD-DA- of MP3-formaat afspelen.
• Voltooi de disk op het apparaat waarop hij is opgenomen voordat u hem gaat afspelen.
• Er zijn CD-R/RW's die door de conditie van de opname niet kunnen worden afgespeeld.

Opmerking over USB-apparaat

• Dit systeem garandeert niet dat alle USB-apparaten aangesloten kunnen worden.
• Dit systeem ondersteunt USB 2.0 Full-speed.
• Dit systeem kan USB-apparaten van tot wel 32 GB ondersteunen.
• Alleen het FAT 12/16/32-bestandssysteem wordt ondersteund.

Opmerking over MP3-bestand

• Bestanden zijn gedefinieerd als tracks en mappen zijn gedefinieerd als albums.
• Een track moet de extensie ".mp3" of ".MP3" hebben.
• Tracks worden niet noodzakelijkerwijs afgespeeld in de volgorde waarin u ze hebt opgenomen.
• Sommige bestanden kunnen niet werken door de grootte van de sector.

MP3-bestand op schijf

• Dit systeem geeft toegang tot maximaal:
• 255 albums (inbegrepen bovenste map)
• 999 tracks
• 20 sessies
• Discs moeten voldoen aan ISO9660 niveau 1 of 2 (behalve voor uitgebreide formaten).

MP3-bestand op USB-apparaat

• Dit systeem geeft toegang tot maximaal:
• 800 albums (inbegrepen bovenste map)
• 8000 tracks
• 999 tracks per album

Radio

Voorbereiding

SC-HC295

Druk op [RADIO/AUX] om "FM" te kiezen.

SC-HC195

Druk op [RADIO].

Handmatige afstemming

1 Druk herhaaldelijk op [PLAY MENU] om "TUNEMODE" te kiezen.
2 Kies "MANUAL" door op [▲, ▼] en vervolgens op [OK] te drukken.
3 Stel het radiostation van uw keuze in door op [◀◀/◀◀] of [▶▶/▶▶▶] te drukken.
Houd, als u automatisch wilt afstemmen, de knop ingedrukt, totdat de frequentie snel verandert. "STEREO" verschijnt wanneer een stereoprogramma wordt ontvangen.

Het geheugen vooraf instellen

U kunt tot wel 30 FM-zenders als voorkeuze instellen.

Automatische voorinstelling

1 Druk op [PLAY MENU] om "A.PRESET" te kiezen.
2 Kies "LOWEST" of "CURRENT" door op [▲, ▼] te drukken en druk vervolgens op [OK].
Alle te ontvangen zenders worden nu in oplopende volgorde in de geheugenkanalen vastgelegd.
Druk op [■] als u wilt annuleren.

LOWEST	Het afstemmen begint bij de laagste frequentie.
CURRENT	Het afstemmen begint bij de actuele frequentie.

Handmatig voorprogrammeren

1 Druk herhaaldelijk op [PLAY MENU] om "TUNEMODE" te kiezen.
2 Kies "MANUAL" door op [▲, ▼] en vervolgens op [OK] te drukken.
3 Stel het radiostation van uw keuze in door op [◀◀/◀◀] of [▶▶/▶▶▶] te drukken.
4 Druk op [OK].

5 Selecteer een voorkeuzenummer door op [▲, ▼] te drukken en druk vervolgens op [OK].

Voer de stappen 3 tot 5 opnieuw uit als u meer stations vooraf wilt instellen.

Het nieuwe station vervangt elke station dat hetzelfde vooraf ingestelde nummer heeft.

Een voorkeuzestation kiezen

1 Druk herhaaldelijk op [PLAY MENU] om "TUNEMODE" te kiezen.
2 Kies "PRESET" door op [▲, ▼] en vervolgens op [OK] te drukken.
3 Kies het vooraf ingestelde station door op [l◄◄/◄◄] of [►►/►►] te drukken.

De geluidskwaliteit veranderen

1 Druk herhaaldelijk op [PLAY MENU] om "FM MODE" te kiezen.
2 Kies "MONO" door op [▲, ▼] en vervolgens op [OK] te drukken.

Kies "STEREO" als u wilt annuleren.

"MONO" wordt ook geannuleerd wanneer u de frequentie wijzigt.

De instelling in het geheugen opslaan

Ga verder met stap 4 van "Handmatig voorprogrammeren".

De signaalstatus controleren

Kies "FM STATUS" door herhaaldelijk op [PLAY MENU] en vervolgens op [OK] te drukken.

FM	Het FM-signaal is mono.Het systeem is niet op een zender afgestemd.
FM ST	Het FM-signaal is stereo.
FM MONO	"MONO" is geselecteerd als "FM MODE".

RDS-uitzendingen

Dit systeem kan de tekstgegevens weergeven die worden uitgezonden door het Radio Data Systeem (RDS) dat in sommige gebieden beschikbaar is.

Druk op [DISPLAY].

PS	Programmaservice
PTY	Programmatype
FREQ	Frequentie

Opmerking:

RDS-gegevens zullen soms niet verschijnen als de ontvangst slecht is.

Klok en timers

De klok instellen

De klok werkt volgens het 24-uursysteem.

1 Druk herhaaldelijk op [SETUP] om "CLOCK" te kiezen.
2 Stel de tijd in door op [▲, ▼] te drukken en druk vervolgens op [OK].

De tijd controleren

Druk herhaaldelijk op [SETUP] om "CLOCK" te kiezen en druk vervolgens op [OK].

Druk in de stand Standby op [DISPLAY].

Opmerking:

Als u wilt dat de klok gelijk blijft lopen, moet u de klok regelmatig gelijk zetten.

Slaaptimer

De slaaptimer schakelt het systeem uit na de ingestelde tijd.

1 Druk herhaaldelijk op [SETUP] om "SLEEP" te kiezen.
2 Selecteer de instelling (in minuten) door op [▲, ▼] te drukken en druk vervolgens op [OK]. Kies "OFF" als u wilt annuleren.

$$ \begin{array}{c} \text {SLEEP 30} \leftrightarrow \text {SLEEP 60} \leftrightarrow \text {SLEEP 90} \leftrightarrow \text {SLEEP 120} \ \uparrow \quad \text {OFF} \leftarrow \uparrow \end{array} $$

Opmerking:

• De resterende tijd wordt altijd op de display getoond. De display wijzigt tijdelijk wanneer u andere bedieningshandelingen uitvoert.
• De slaaptimer kan samen met de afspeeltimer gebruikt worden.
• De slaaptimer heeft altijd voorrang. Zorg ervoor dat de timers elkaar niet overlappen.

Afspeeltimer

(Behalve voor Bluetooth®-bron)

U kunt de timer zo instellen dat u op een bepaalde tijd wordt gewekt.

Voorbereiding

Zet de klok gelijk.

1 Druk herhaaldelijk op [SETUP] om "TIMER ADJ" te kiezen.
2 Selecteer de starttijd door op [▲, ▼] te drukken en druk vervolgens op [OK].
3 Stel de eindtijd in door stap 2 te herhalen.
4 Selecteer de bron die u wilt afspelen door op [▲, ▼] te drukken en druk vervolgens op [OK].

De timer inschakelen

1 Druk herhaaldelijk op [SETUP] om "TIMER SET" te kiezen.
2 Kies "SET" door op [▲, ▼] en vervolgens op [OK] te drukken.
"💡" wordt weergegeven.
Kies "OFF" als u wilt annuleren.
Het systeem werkt alleen als het apparaat is uitgeschakeld.

De instelling controleren

Kies "TIMER ADJ" door herhaaldelijk op [SETUP] en vervolgens op [OK] te drukken.

Druk in de stand Standby twee maal op [DISPLAY].

Opmerking:

• De timer start op een laag volume en neemt geleidelijk toe tot het vooraf ingestelde niveau.
• Wanneer de timer aan staat, schakelt het apparaat iedere dag in, op het ingestelde tijdstip.
• Als u het systeem uitschakelt en dan opnieuw inschakelt als de timer werkt, zal de timer niet stoppen op de eindtijd.

Geluidseffecten

1 Druk herhaaldelijk op [SOUND] om het geluidseffect te kiezen.
2 Selecteer de instelling door op [▲, ▼] te drukken en druk vervolgens op [OK].

PRESET EQ	"HEAVY", "SOFT", "CLEAR", "VOCAL" of "FLAT"
BASS	-4 tot +4
TREBLE	-4 tot +4
D.BASS	"ON D.BASS" of "OFF D.BASS"
SURROUND	"ON SURROUND" of "OFF SURROUND"

Opmerking:

De standaardinstelling is onderstreept. Gewijzigde instellingen zullen worden bewaard tot zij weer worden gewijzigd, tenzij anders wordt aangegeven.

Opslaan van de geluidsinstellingen

U kunt de huidige geluidseffecten opslaan (max.

3 combinaties).

Voorbereiding

Geluidseffecten kiezen.

1 Druk op [SETUP] om "SAVE MY SOUND" te kiezen.
2 Druk op [▲, ▼] om een nummer voor geluidsinstelling te kiezen en druk vervolgens op [OK].
"SAVED" wordt weergegeven.
De nieuwe instellingen vervangen de bestaande onder hetzelfde nummer voor geluidsinstelling.

De instelling opvragen

1 Druk op [SOUND] om "MY SOUND" te kiezen.
2 Druk op [▲, ▼] om het nummer voor geluidsinstelling te kiezen en druk vervolgens op [OK].

Externe apparatuur

SC-HC295

U kunt muziek van draagbare audio-apparatuur afspelen.

Voorbereiding

• Schakel de equalizer van de draagbare audio-apparatuur uit (indien aanwezig) om geluidsvervorming te voorkomen.
• Verminder het volume van het systeem en de draagbare audio-apparatuur, voordat u de draagbare audio-apparatuur aansluit of juist de aansluiting ongedaan maakt.

Audiokabel (niet bijgeleverd) Draagbare audio-apparatuur (niet bijgeleverd) AUX IN

1 Sluit de draagbare audio-apparatuur aan. Stekkertype: ∅ 3,5 mm stereo (niet bijgeleverd)

2 Druk op [RADIO/AUX] om "AUX" te kiezen.

3 Speel de draagbare audio-apparatuur af.

Het invoerniveau veranderen

1 Druk herhaaldelijk op [SOUND] om "INPUT LEVEL" te kiezen.
2 Kies "NORMAL" of "HIGH" door op [▲, ▼] te drukken en druk vervolgens op [OK].

Opmerking:

• De standaardinstelling is "NORMAL".
• Kies "NORMAL", indien het geluid vervormd is bij invoerniveau "HIGH".
• Lees de bedieningsinstructies van de draagbare audio-apparatuur voor meer gedetailleerde informatie.
• Componenten en snoeren wordt afzonderlijk verkocht.

Overige

Auto-uit

Dit systeem schakelt zichzelf automatisch uit wanneer u het ongeveer 20 minuten lang niet gebruikt.

1 Druk herhaaldelijk op [SETUP] om "AUTO OFF" te kiezen.
2 Kies "ON" door op [▲, ▼] en vervolgens op [OK] te drukken.
Kies "OFF" als u wilt annuleren.

Opmerking:

• Deze functie werkt niet wanneer de radiobron is ingeschakeld.
• SC-HC295
  Deze functie werkt niet, wanneer er een Bluetooth®-apparaat aangesloten is.

Bluetooth®-standby

SC-HC295

Deze functie schakelt het systeem automatisch in wanneer u een Bluetooth®-verbinding tot stand brengt vanaf een gekoppeld apparaat.

1 Druk herhaaldelijk op [SETUP] om "BLUETOOTH STANDBY" te kiezen.
2 Kies "ON" door op [▲, ▼] en vervolgens op [OK] te drukken.
Kies "OFF" als u wilt annuleren.

Een draagbaar apparaat opladen

SC-HC295

Dit systeem kan een draagbaar apparaat, zoals een Android™-smartphone, aangesloten op de USB-poort, van stroom voorzien.

Opmerking:

• Gebruik een kabel die geschikt is voor het apparaat.
• Gebruik de lader die bij het apparaat wordt geleverd als het apparaat niet van stroom wordt voorzien.
• Gebruik niet een kabel of sluit niet een apparaat aan waarvan de nominale waarde hoger is dan 5 V, 1,5 A.
• Kijk in het scherm van het apparaat en controleer of het laden is voltooid. Koppel het apparaat na het opladen los.
• Afhankelijk van het apparaat zal er misschien geen stroomvoorziening zijn.
• Lees de bedieningsinstructies van het apparaat voor meer gedetailleerde informatie.

De softwareversie controleren

1 Kies "SW VER." door herhaaldelijk op [SETUP] en vervolgens op [OK] te drukken.
De softwareversie wordt weergegeven.
2 Druk nogmaals op [OK] als u wilt afsluiten.

Onderhoud

Reinig het systeem met een zachte, droge doek.

• Maak de buitenpanelen nooit schoon met alcohol, verfverdunner of wasbenzine.
• Lees voordat u een chemisch behandelde doek gebruikt, de gebruiksaanwijzing ervan zorgvuldig door.

Verhelpen van storingen

Raadpleeg de onderstaande tips voordat u beroep doet op een servicecentrum. Vraag uw handelaar om advies, als u twijfels hebt over de controlepunten of als u het probleem niet kunt verhelpen.

Algemene storingen

Het apparaat kan niet worden aangezet.

• Steek de stekker van de voeding in het stopcontact en wacht minimaal 10 minuten voordat u de unit inschakelt.
  Het apparaat werkt niet.

• De veiligheidsapparaat is geactiveerd. Ga als volgt te werk:

• Druk op [∅/l] op het hoofdapparaat zodat het apparaat overschakelt op de stand Stand-by. Als het apparaat niet overschakelt op stand Stand-by,

• Houd de toets minstens 10 seconden ingedrukt. Of,

• Trek de stekker van het netsnoer uit het stopcontact en steek de stekker weer in het stopcontact.
• Druk nogmaals op [∅/I] om schakel het apparaat in. Als het probleem aanhoudt, vraag dan advies aan uw leverancier.

U kunt geen bedieningshandelingen uitvoeren met de afstandsbediening.

• Controleer dat de batterij op de juiste manier is ingezet.
  Geluid wordt vervormd of er is geen geluid.
• Pas het volume van het systeem aan.
• Schakel het systeem uit, stel de oorzaak vast en verhelp deze en schakel dan het systeem weer in. Het kan eventueel veroorzaakt worden door overbelasting van de luidsprekers door excessief volume of vermogen, en als het systeem wordt gebruikt in een warme omgeving.

Het is mogelijk dat tijdens de weergave een zoemgeluid te horen is.

• Er bevindt zich een netsnoer of een fluorescerend licht in de buurt van de kabels. Houd andere apparaten en kabels uit de buurt van dit systeem.
  Er is ruis te horen.
• Afhankelijk van het toestel kan er ruis te horen zijn als het toestel tegelijkertijd op de AUX IN- en de DC OUT-aansluiting is aangesloten. Trek de kabel uit de DC OUT-aansluiting.

Disc

Display wordt niet goed weergegeven.

Afspelen start niet.

• U hebt de disc niet goed geplaatst. Plaats de disc goed.
  • Disc is vuil. Reinig de disc.
• Vervang de disc als deze bekrast of kromgetrokken is, of een afwijkende vorm heeft.
• Er is condens. Laat het systeem 1 tot 2 uur drogen.

USB

Het USB-apparaat of de inhoud daarvan kan niet gelezen worden.

• Het formaat van het USB-apparaat of de inhoud daarvan is niet geschikt voor het systeem.
• USB-apparaat met een opslagcapaciteit van meer dan 32 GB zullen onder bepaalde omstandigheden niet werken.

Langzame werking van het USB-apparaat.

- Het duurt langer om een USB-apparaat met een grote inhoud of een groot geheugen te lezen.

De verstreken tijd die getoond wordt, is anders dan de werkelijke afspeeltijd.

- Breng de gegevens over naar een ander USB-apparaat of backup de gegevens en formatteer het USB-apparaat opnieuw.

Bluetooth®

Men kan geen passend apparaat koppelen.

• Controleer de conditie van het Bluetooth®-toestel.
• Het apparaat staat buiten het communicatiebereik van 10 meter. Verplaats het apparaat meer dichterbij het systeem.

Het apparaat kan niet aangesloten worden.

• Het koppelen van het passende apparaat heeft niet met succes plaatsgevonden. Koppel het passende apparaat opnieuw.
• De koppeling van het apparaat is vervangen. Koppel het passende apparaat opnieuw.
• Misschien is dit systeem aangesloten op een ander toestel. Verbreek de verbinding met het andere toestel en probeer het toestel weer te koppelen.

Het apparaat is aangesloten, maar er wordt via het systeem geen geluid gehoord.

- Voor sommige ingebouwde Bluetooth®-apparaten hebt u de geluidsoutput handmatig op "SC-HC295" ingesteld. Lees de bedieningsinstructies van het apparaat voor meer gedetailleerde informatie.

Geluid uit het toestel wordt onderbroken.

• Het apparaat staat buiten het communicatiebereik van 10 meter. Verplaats het apparaat meer dichterbij het systeem.
• Verwijder elk obstakel tussen het systeem en het apparaat.
• Andere toestellen die de frequentieband 2,4 GHz gebruiken (draadloze router, magnetrons, snoerloze telefoons, enz.) geven storing. Verplaats het toestel dichter naar het systeem toe en vergroot de afstand tot de andere toestellen.
• Selecteer "MODE 1" voor communicatie die stabiel is.

De One-touch-verbinding (NFC) werkt niet.

• Controleer dat het systeem en de NFC-functie van het apparaat zijn ingeschakeld.
• Houd het apparaat weer op het NFC-aanraakgebied van dit systeem.

Radio

Geluid wordt vervormd.

- Gebruik een als optie verkrijgbare buitenantenne. De antenne moet door een bevoegde monteur worden geïnstalleerd.

Zwevend geluid.

• Zet het TV-toestel uit en zet het weg bij het systeem.
• Verplaats mobiele telefoons van het systeem weg, als er duidelijk interferentie optreedt.

Op de display van het hoofdapparaat verschijnt

"--:--"

- U hebt het netsnoer voor de eerste keer op een stopcontact aangesloten of er is onlangs een stroomonderbreking opgetreden. Zet de klok gelijk.

"ADJUST CLOCK"

- De klok is niet gelijk gezet. Zet de klok gelijk.

"ADJUST TIMER"

- De afspeeltimer is niet ingesteld. Pas de afspeeltimer aan.

"AUTO OFF"

- Het systeem is 20 minuten lang niet gebruikt en schakelt zichzelf binnen een minuut uit. Druk op een knop als u wilt annuleren.

"ERROR"

- Een onjuiste handeling werd uitgevoerd. Lees de gebruiksaanwijzing en probeer het opnieuw.

"F61"

"F77"

- Trek de stekker van het netsnoer uit het stopcontact en vraag advies aan uw leverancier.

"F703"

• Controleer het Bluetooth®-verbinding.
• Verbreek de verbinding met het Bluetooth®-apparaat. Schakel het systeem uit en schakel het vervolgens weer in.

"F76"

• Er is een probleem met de voeding.
• Trek de stekker van het netsnoer uit het stopcontact en vraag advies aan uw leverancier.

"ILLEGAL OPEN"

- Het schuifdeurtje staat niet in de juiste positie. Schakel het systeem uit en schakel het vervolgens weer in.

"NODEVICE"

- Het USB-apparaat is niet aangesloten. Controleer de aansluiting.

"NO DISC"

• U hebt geen disc geplaatst.

"NO PLAY"

• Controleer de inhoud. U kunt alleen ondersteunde formaten afspelen.
• Er kan een probleem zijn met het systeem. Schakel het systeem uit en schakel het vervolgens weer in.

"PLAYEROR"

- U speelde een MP3-bestand dat niet ondersteund werd. Het systeem zal in dit geval de betreffende track overslaan en de volgende track afspelen.

"REMOTE 1"

"REMOTE 2"

- De afstandbediening en het hoofdapparaat gebruiken verschillende codes. Wijzig de code van de afstandsbediening.

SC-HC295

• Houd, wanneer "REMOTE 1" verschijnt, [OK] en [✗] gedurende ten minste 4 seconden ingedrukt.
• Houd, wanneer "REMOTE 2" verschijnt, [OK] en [USB/CD] gedurende ten minste 4 seconden ingedrukt.

SC-HC195

• Houd, wanneer "REMOTE 1" verschijnt, [OK] en [RADIO] gedurende ten minste 4 seconden ingedrukt.
• Houd, wanneer "REMOTE 2" verschijnt, [OK] en [CD] gedurende ten minste 4 seconden ingedrukt.

"SOUND 1 NOT SET"

"SOUND 2 NOT SET"

"SOUND 3 NOT SET"

- U heeft de geluidseffecten niet opgeslagen onder het nummer voor geluidsinstelling.

"USB OVER CURRENT ERROR"

- Het USB-apparaat gebruikt te veel vermogen. Koppel het USB-apparaat los, schakel het systeem uit en weer in.

"VBR"

- Het systeem kan de resterende afspeeltijd van tracks met variabele bitsnelheid (VBR) niet tonen.

Code voor de afstandsbediening

Verander de code van de afstandsbediening van dit systeem wanneer andere apparatuur van Panasonic op de afstandsbediening van dit systeem reageert.

Voorbereiding

SC-HC295

Druk op [USB/CD] om "CD" te kiezen.

SC-HC195

Druk op [CD].

De code instellen op "REMOTE 2"

SC-HC295

1 Houd [SELECTOR] op de hoofdapparaat en [USB/CD] op de afstandsbediening ingedrukt. "REMOTE 2" wordt weergegeven.

2 Houd [OK] en [USB/CD] tenminste 4 seconden ingedrukt.

SC-HC195

1 Houd [SELECTOR] op de hoofdapparaat en [CD] op de afstandsbediening ingedrukt. "REMOTE 2" wordt weergegeven.
2 Houd [OK] en [CD] tenminste 4 seconden ingedrukt.

De code instellen op "REMOTE 1"

SC-HC295

1 Houd [SELECTOR] op de hoofdapparaat en [®] op de afstandsbediening ingedrukt. "REMOTE 1" wordt weergegeven.
2 Houd [OK] en [✗] tenminste 4 seconden ingedrukt.

SC-HC195

1 Houd [SELECTOR] op de hoofdapparaat en [RADIO] op de afstandsbediening ingedrukt. "REMOTE 1" wordt weergegeven.
2 Houd [OK] en [RADIO] tenminste 4 seconden ingedrukt.

Reset het geheugen wanneer de volgende situaties zich voordoen:

• Het apparaat reageert niet wanneer u de toetsen indrukt.
• U wilt de geheugeninhoud wissen en de oorspronkelijke instellingen herstellen.

1 Haal de stekker van het netsnoer uit het stopcontact.

2 Terwijl u [∅/l] op het apparaat ingedrukt houdt, sluit u het netsnoer weer aan. Houd de toets ingedrukt tot "----" verschijnt.

3 Laat [⏻/ı] los.

Alle instellingen worden nu gereset naar de oorspronkelijke fabrieksinstellingen. Het is noodzakelijk de geheugenitems opnieuw in te stellen.

Technische gegevens

Versterker

RMS-uitgangsvermogen stereo

Kanaal voor (beide kanalen aangestuurd) 10 W per kanaal (8 Ω), 1 kHz, THD 10%

Totaal RMS-vermogen stereo 20 W

Tuner, aansluiting

Voorkeurgeheugen 30 FM-zenders

Frequentiemodulatie (FM)

Frequentiebereik 87,50 MHz t/m 108,00 MHz (stap van 50 kHz)

Antenne-aansluitingen 75 Ω (asymmetrisch)

SC-HC295

AUX-ingang

Aansluiting Stereo, 3,5 mm bus

Disc

Disc geschikt voor weergave (8 cm of 12 cm) CD, CD-R/RW (CD-DA, MP3×1)

Optische lens

Golflengte 790 nm (CD)

USB

USB-poort

SC-HC295 DC UIT 5 V, 1,5 A SC-HC195 DC UIT 5 V, 500 mA

USB-standaard USB 2.0 volle snelheid

Ondersteund mediabestandsformaat MP3 (*.mp3)

Bestandssysteem USB-apparaat

FAT12, FAT16, FAT32

Bluetooth®

SC-HC295

Versie Bluetooth® Versie 2.1 + EDR

Klasse Klasse 2

Ondersteunde profielen A2DP, AVRCP

Bedrijfsfrequentie 2,4 GHz band, FH-SS

Bedrijfsafstand 10 meter gezichtslijn

Luidspreker

Luidspreker(s)

Volledig bereik 8 cm conustype x 1 per kanaal

Impedantie 8 Ω

Algemeen

Voeding AC 220 V tot 240 V, 50 Hz

Opgenomen vermogen

SC-HC295 22 W

SC-HC195 14 W

Afmetingen (B x H x D) 400 mm x 197 mm x 107 mm

Gewicht 1,9 kg

Gebruikstemperatuurbereik 0°C t/m +40°C

Vochtigheidsbereik 35% t/m 80% RV (geen condensatie)

Stroomverbruik in Stand-by stand ^2

0,2 W (ongeveer)

SC-HC295

Stroomverbruik in Stand-by stand ^2

(Met "BLUETOOTH STANDBY" ingesteld op "ON")

0,3 W (ongeveer)

Opmerking:

- Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Gewicht en afmetingen zijn bij benadering.

- De totale harmonische vervorming is gemeten met de digitale spectrumanalyser.

^*1 MPEG-1 Layer 3, MPEG-2 Layer 3

^2 Het stroomverbruik in de stand Stand-by wordt gemeten nadat het USB-apparaat is losgekoppeld van het apparaat voordat is overgeschakeld naar de stand Stand-by.

Het apparaat aan een wand bevestigen (optioneel)

U kunt deze apparaat met de bijgeleverde beugels voor wandmontage aan de wand bevestigen.

Panasonic kan niet aansprakelijk worden gesteld voor materiële schade en/of ernstig letsel, of een ongeval met dodelijke afloop die/dat het gevolg is/zijn van onoordeelkundige installatie of onjuiste behandeling van de apparatuur.

VOORZICHTIG!

• De installatie moet worden uitgevoerd door een bekwame installatiespecialist.
• Houd de wandmontagebeugels, veiligheidshouder en schroeven buiten bereik van kinderen zodat zij deze niet kunnen inslikken.
• Controleer dat de schroeven, het snoer en de wand meer dan 30 kg aan gewicht kunnen dragen.

Voorbereiding

Koppel de antenne(s) en het netsnoer los.

Accessoires voor installatie

Meegeleverde accessoires

□ 2 Wandmontagebeugels
□ 1 Veiligheidshouder
□ 1 Schroef

Extra accessoires (in de handel verkrijgbaar)

□ 5 Schroeven
□ 1 Schroefoog
☐ 1 Snoer (met een diameter van ongeveer 1,5 mm)

Instructies voor installatie

1 Maak de standaard los van het apparaat.

Plaats een beschermingslaag onder de unit zodat krassen worden voorkomen.

Verwijder de schroef uit de onderzijde van het apparaat.

Standaard ② ① Schroef Beschermingslaag (niet bijgeleverd)

2 Meet de positie van de beugels voor de wandmontage af op de wand en breng markeringen aan.

Controleer dat de ruimte aan de wand meer is dan 60 cm (breedte) bij 40 cm (hoogte).

13 mm 125 mm

3 Bevestig de beugels voor wandmontage aan de wand. Maak voor het uitlijnen van de beugels voor de wandmontage gebruik van een waterpas.

Minstens 30 mm Ø 4 mm Ø 7,5 mm tot Ø 9,4 mm Schroef (niet bijgeleverd) Beugel voor wandmontage

4 Bevestig de veiligheidshouder aan de unit met de bijgeleverde schroef.

Schroef

5 Bevestig een snoer aan het apparaat zodat het niet kan vallen.

Buig het snoer twee keer vanaf de punt, elk 45° en 5 mm uit elkaar zodat u het door de gaten kunt steken.

Snoer (niet bijgeleverd)

6 Sluit de antenne(s) en het netsnoer aan (→ "Alles aansluiten").

7 Haak de unit vast aan de beugels voor wandmontage.

Wand

8 Bevestig de veiligheidshouder aan de wand.

Schroef (niet bijgeleverd)

9 Bevestig het snoer aan de wand.

Schroefog (niet bijgeleverd) Snoer (niet bijgeleverd) Wand

Over Bluetooth®

SC-HC295

Panasonic kan niet aansprakelijk worden gesteld voor mogelijke beschadiging van data en/of informatie tijdens draadloze transmissie.

Frequentieband

- Dit systeem maakt gebruik van de frequentieband van 2,4 GHz.

Certificatie

• Dit systeem voldoet aan frequentiebeperkingen en heeft certificatie gekregen op basis van wetten die te maken hebben met frequentie. Om die reden is een draadloze machtiginglesbrief niet nodig.
• De handelingen die hieronder beschreven worden zijn op grond van de wet strafbaar:

- De hoofdeenheid uit elkaar nemen of wijzigen.

- Specificatie-aanduidingen verwijderen.

Gebruiksbeperkingen

• Draadloze transmissie en/of gebruik bij alle met Bluetooth® uitgeruste apparaten is niet gegarandeerd.
• Alle apparaten moeten voldoen aan standaards die ingesteld werden door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en instellingen van een apparaat, kan deze zich niet verbinden of sommige operaties kunnen anders zijn.
• Dit systeem ondersteunt de veiligingsfuncties van Bluetooth®. Maar afhankelijk van de werkomgeving en/of instellingen, is deze beveiliging mogelijk niet voldoende. Draag data voorzichtig draadloos aan dit systeem over.
• Dit systeem kan geen data overzenden naar een Bluetooth®-apparaat.

Gebruiksbereik

• Gebruik dit apparaat tot een maximaal bereik van 10 meter.
• Het bereik kan verminderen afhankelijk van de omgeving, obstakels of interferentie.

Interferentie van andere apparaten

• Dit systeem zal misschien niet goed functioneren en er kunnen problemen zoals ruis en onderbrekingen in het geluid ontstaan als gevolg van interferentie van geluidsgolven, als deze unit te dicht staat op andere Bluetooth®-apparaten of apparaten die de 2,4 GHz-band gebruiken.
• Dit systeem zal misschien niet goed functioneren als de radiogolven van een zender, enz., in de buurt te krachtig zijn.

Gebruik waarvoor dit bedoeld is

• Dit systeem is alleen voor normaal, algemeen gebruik.
• Gebruik dit systeem niet vlakbij apparatuur of in een omgeving die gevoelig is voor interferentie door een radiofrequentie (voorbeeld: luchthavens, ziekenhuizen, laboratoria, et cetera).

Licenties

MPEG Layer-3 audio coderingstechnologie wordt gebruikt onder licentie van Fraunhofer IIS en Thomson.

Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken die het bezit zijn van Bluetooth SIG, Inc. en ieder gebruik van dergelijke merken door Panasonic Corporation vindt plaats onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectievelijke eigenaars.

Google Play en Android zijn handelsmerken van Google Inc.

CE1177

Verklaring van overeenstemming

Hierbij verklaart "Panasonic Corporation" dat dit product voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 1999/5/EC.

Een exemplaar van de oorspronkelijke verklaring van overeenstemming bij onze R&TTE-producten is te downloaden van:

http://www.doc.panasonic.de

Contact met de erkende vertegenwoordiger: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg, Duitsland

Het wegdoen van oude apparatuur en battrijen Alleen voor de Europese Unie en landen met recyclingsystemen

Deze symbolen op de producten, verpakking en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten gebruikte en batterijen niet mogen gemend worden met gewoon huishoudelijk afval.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving. Door ze correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentieel negatieve effecten op de gezondheid van de mens en op het milieu. Voor meer informatie over inzamelen en recycleren, gelieve contact op te nemen met uw plaatselijke gemeente.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Opmerking over het batterijensymbool (onderkant symbool):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.
