GEBRUIKSAANWIJZING SC-HTB485EG PANASONIC

Hartelijk dank voor de aankoop van dit product.
Lees deze instructies zorgvuldig door voordat u dit product gebruikt enbewaar deze handleiding, zodate u这家伙 later kunt raadplegen.

Instructies voor de installmentie

De installmentie dient door een gekwalificeerd installateur uitgevoerd te worden. ( 103 tot 108)

Voordat het werk begonnen worden,要去en deze instructies voor de installmente en de instructies voor de bediening met aandacht gelezen worden om er zeker van teল dat de installmentie correct uitgevoerd worden. (Bewaar这家伙. Ukest ze nodig hebden voor het onderhoud of het verplaatsen van dit systeme.)

Vorsichtsmaßnahmen

WARNING

Gerät

Veiligheidsmaatregelen

WAARSCHUWING

Toestel

• Om het risico op brand, elektrische schokken of productschade te verkleinen

• Stel dit toestel Niet bloot aan regen, vocht, druppels of spetter.

• Plaats geen met vloeistof gezulde objecten, zoals vazen, op dit toestel.
• Gebruik alleen de aanbevolen accessoires.
• Verwijder de afdekking Niet.

• Repareer dit toestel nicht zich. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.

• Om letse te voorkomen, moet dit apparaat stevig aan de muur bevestigd worden, in overeenstemming met de instructies voor de installmentie.

Netsnoer

• Om het risico op brand, elektrische schokken of productschade te verkleinen

• Controller of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.

• Steek de stekker volledig in het stopcontact.
  Trek Niet aan de voedingskabel, buig hem Niet enplaats er geen zware voorwerpen op.
  Hanteer de stekker nicht met natte handen.
  -Houd het hoofddeel van de stekker vast als u deze uit het stopcontact neemt.

• Gebruik geen beschadigde stekker of stopcontact.

• De hoofdstekker schakelt het apparaat UIT.
  Installerer het apparaat op een dergelijk wijze dat de hoofdstekker ommiddelijk UIT het stopcontact kan worden getrokken.

Knoopbatterij (Lithium batterij)

• Risico van brand, explosie en verbranding. Niet opladen,uit elkaar halen,verwarmen tot boven 60^ of verbranden.
• Houd de knoopbatterij buiten bereik van kinderen. Stop de knoopbatterij nooit in uw mond. In geval van insilkken neemt u contact op met uw huisarts.

Klein onderwerp

• Bewaar de schroeven buiten het bereik van kinderen om inslikken ervan te voorkomen.
• Bewaar het plakband buiten het bereik van kinderen ominskken te voorkomen.
• Bewaar de knoopbatterij buiten het bereik van kinderen om inslikken te voorkomen.

VOORZICHTIG

Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.
• Dit toestel kanijdens het gebruik de interferentie van radio's ontvangen die veroorzaakt worden door mobiele telefoons. In dat geval dient u de afstandussen dit toestel en de mobiele Telefon te vergroten.
• Dit toestel is bestemd voor gebruik in een mild klimaat.
• De product identificatie is op de onderkant van het toestel genoteerd.

Opstelling

• Plaats dit toestel op een vlakke ondergrond.

• Om het risico op brand, elektrische schokken of productschade te verkleinen

• Installeer of plaats dit toestel Niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controller of het toestel goed geventleerd worden.

• Blokker de ventilatieopening van dit toestel Niet met kranten, tafelkleden, gordijnen, enzovoorts.
• Stel dit toestel Niet bloat aan rechtsstreeks zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

Knoopbatterij (Lithium batterij)

• Er bestaat explosiegevaar als de batterij Niet correct geplaatst worden. Vervang de batterij alleen doo een van het type dat door de fabrikant aanbevolen worden.
  Zet deze erin met de polen juist.
• Het verkeerd hanteren van batterijen kan het lekken van elektrolyt tot gezevlo Hebben waardoor brand kan ontstaan.

— Neem de batterijuit als u denkt dat u de afstandsbediening lange段时间 zult gebruiken. Bewaar hem in een koele, donkere plaats.
- Verwarm de batterijen Niet en stel deze Niet bloot aan vuur.
— Laat de batterij(en) niet langeijd in een auto in direct zonlicht litgen verwil de portieren en de raampjes gesloten zijn.

• Neem voor hetweggooien van de batterijen contact op met deplaatselijke autoriteiten of uw verkoper en vraag wat de juiste weggooimethode is.

Het ontdoen van oude apparatuur en batterijen.

Enkel voor de Europese Unie en landen met recycle systemen.

Deze symbolen op de produits, verpakkingen en/of begeleidende documenten beteken den gebruikte elektrische en elektronische producten en batterijen nicht samen moot werden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, geleieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentièle negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling=kunt u contact opnemen met uwplaatselijke gemeente.

Afhankelijk van uw nationale wetgeving konnen er boetes worden opgelegd bij het onjuist weglooien van dit soort afval.

Let op: het batterij symbol (Onderstaand symbol).

Dit symbool kan in combinatie met een chemisch symbool gekruikt worden. In dit geval volstaan de eisen, die zich vastgesteld in de richtlijnen van de desbetreffende chemische stof.

C€0682

Verklaring van overeenstemming (DoC)

"Panasonic Corporation" verkaart hierbij dat dit product in overeenstemming is met de essentièle eisen en andere relevante bepalingen van Richtlijn 1999/5/EG.

Klanten kanen een kopie van de originele verklaring van overeensstemming (DoC) van unsere R&TTE-producten van onsne DoCserver downloads:

http://www.doc.panasonic.de

Neem contact op met unsere bevoegde vertegenwoordiger: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Duitsland

Dit product is bedoeld voor algemene consumenten. (Categorie 3)

Inhoudsopgave

Veiligheidsmaatregelen 92

Voor gebruik

Bijgeleverde onderdelen 95

Dit system (SC-HTB485) 95
Accessoires 95

Overzicht van de bedieningselementen 96

Dit system (Voorkant) 96
Dit system (Achterkant) 97
Afstandsbediening 98

Voorbereidingen

Stap 1 Aansluitingen 99

Aansluiting op de TV 99
Aansluiting op een HDMI-compatible apparatus 100
Verbinding met een 4K Ultra HD TV 101
Gebruik van de IR Blaster 101
Netsnoeraansluiting 102

Stap 2 Opstelling 103

Veiligheidsmaatregelen 103
Actieve Subwoofer 103

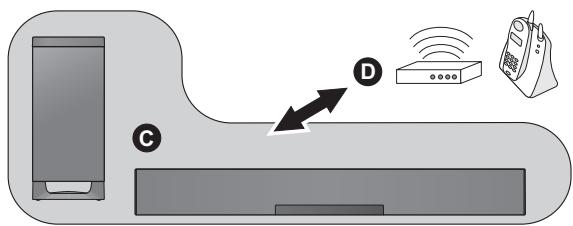

Draadloze interferentie 103
Kiezen van de plaatsingsmethode 104

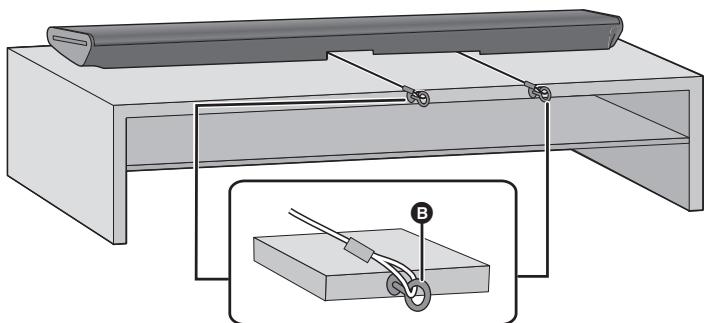

Plaatsen van het hoofdtoestel in een rek of op een tafel 105

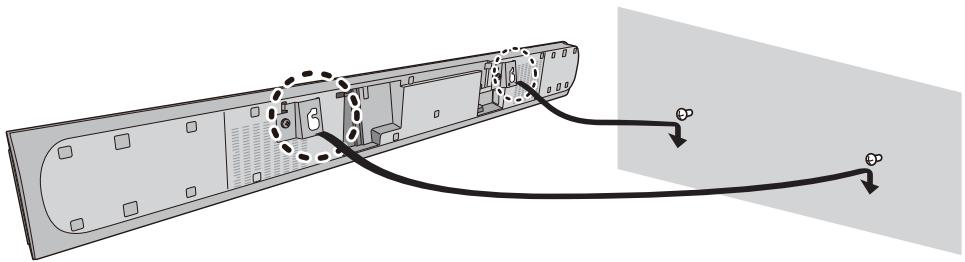

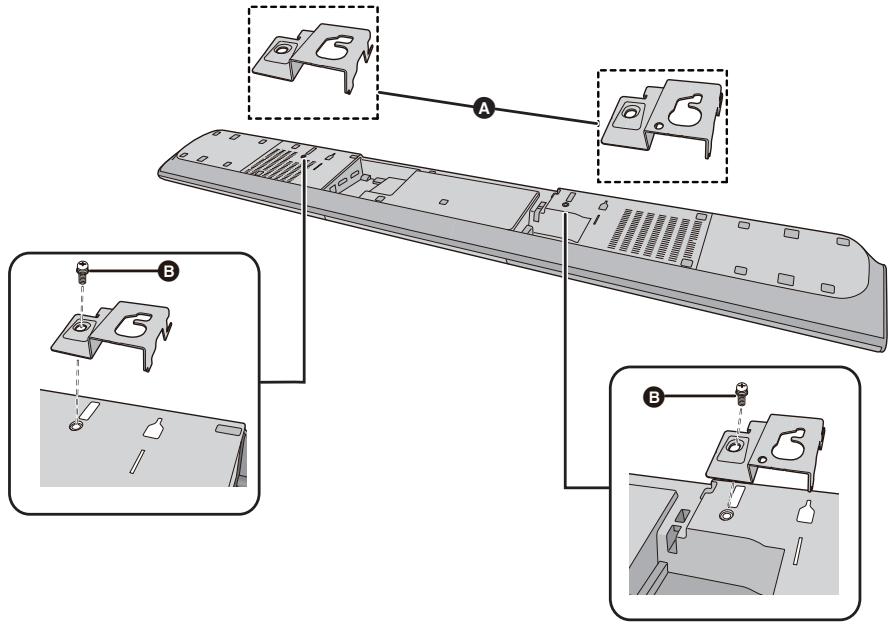

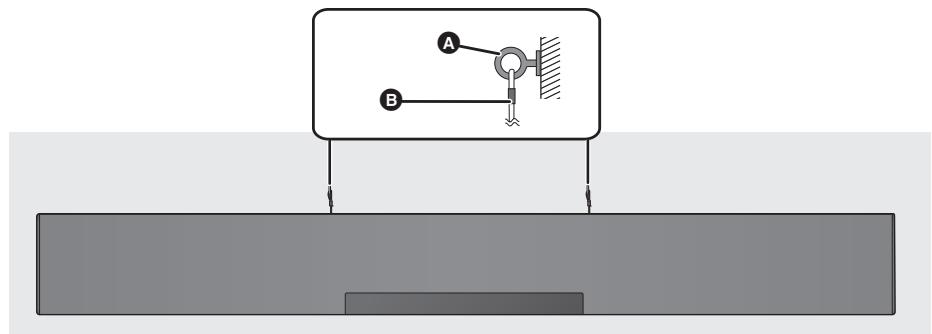

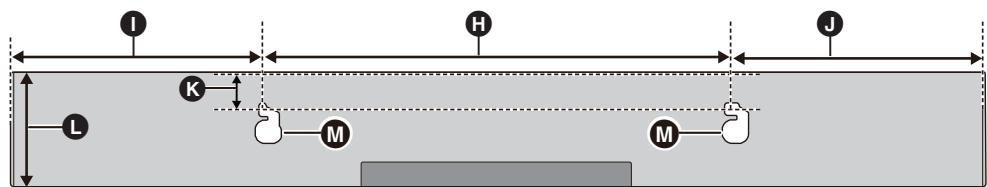

Bevestiging van het hoofdtoestel aan de muur 106

Stap 3 Draadloze verbindingen 109

Draadloze verbinding actieve subwoofer 109
Bluetooth®-verbinding 109

Code afstandsbediening 110

Bediening

Gebruik van dit systeme 111

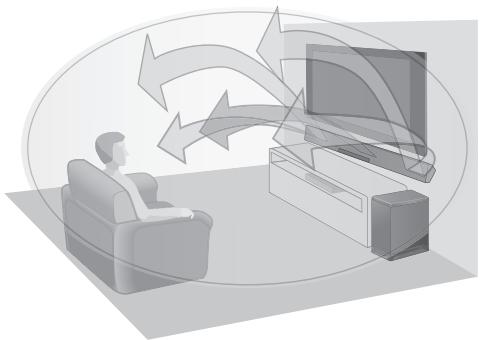

3D-geluid 112

Geluidsmenu 112

Audioformatat 113

Setup-menu 114

Gekoppelde bedieningen met de TV

(VIERA Link "HDAVI ControlTM") 115

Informatie

Oplossen van ongemakken 116

Over Bluetooth® 119

Verzorging van het apparatus 119

Licenties 119

• De getoonde illustraties können afwijken van uw apparaat.
• De handelingen die in每次都 handled beschreiben worden, zijn hoofdzakelijk voor de afstandsbediening bedoeld maar+knen ook op de actieve subwoofer uitgevoerd worden als de bedieningsorganendezelfde zich.

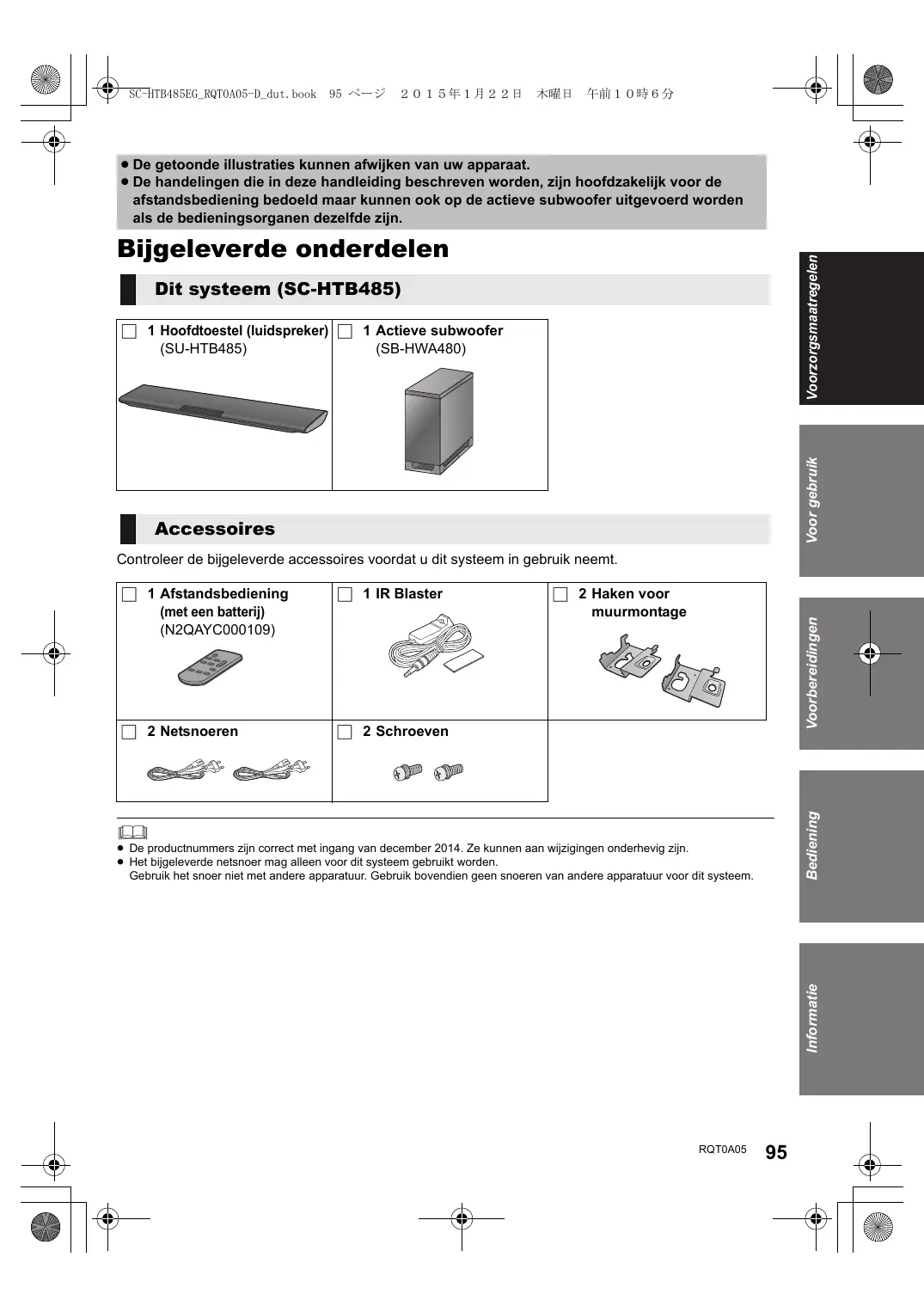

Bijgeleverde onderdelen

Dit system (SC-HTB485)

1 Hoofdtoestel (luidspreker) (SU-HTB485)

1 Actieve subwoofer (SB-HWA480)

Accessoires

Controller de bijgeleverde accessoires voordat u dit systeem in gekruik neemt.

1 Afstandsbediening (met een batterij) (N2QAYC000109)	1 IR Blaster	2 Haken voor muurmontage
2 Netsnoeren	2 Schroeven

• De productnummers zijn correct met ingang van deember 2014. Ze können aan wijzigingen onderhevig�n.
• Het bijelegebere nettsoer mag alleen voor dit systeme gebruikt worden. Gebruik het snoer Niet met andere apparatuur. Gebruik boendienen geen snoeren van andere apparatuur voor dit systeme.

Overzicht van de bedieningselementen

Dit systeem (Voorkant)

1 Stand-by/Aan schakelaar (I/I)

Indrukken om het apparataat van Aan op Stand-by te zetten of omgekeerd. Op stand-by verbruikt het apparataat nog steeds eenkleine hoeveelheid stroom.
2 Regelt het volume van dit systeme ( 111)
3 Selecteer de ingangsbron ( 111)

"TV" "BD/DVD" "BLUETOOTH"

4 Selecteert het Bluetooth®-apparaat als de bron (⇒ 111)
5 NFC-aanraakzone ( 110)
6 Afstandsbedieningssignaalsensor ( 98)
7 Display
8 WIRELESS LINK-lampje ( 109)

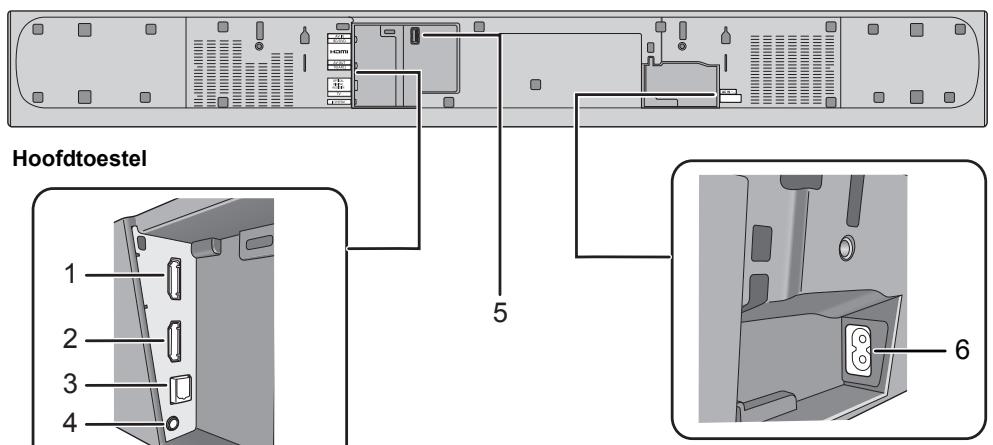

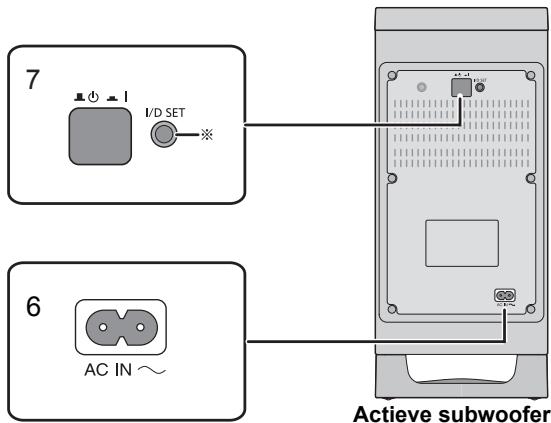

Dit system (Achterkant)

1 HDMI AV IN (BD/DVD) aansluiting ( 100)
2 HDMI AV OUT (TV (ARC)) aansluiting (ARC-compatible) ( 99, 100)
3 OPTICAL DIGITAL AUDIO IN (TV) aansluiting ( 100)

4 Ir SYSTEM aansluiting ( 101, 102)
5 USB-poort (alleen voor service)
6 AC IN aansluiting ( 102)

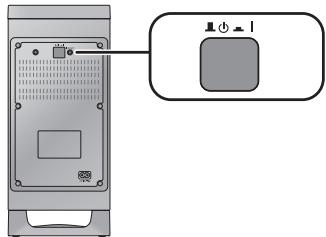

7 On/Off-knop actieve subwoofer ( 109)

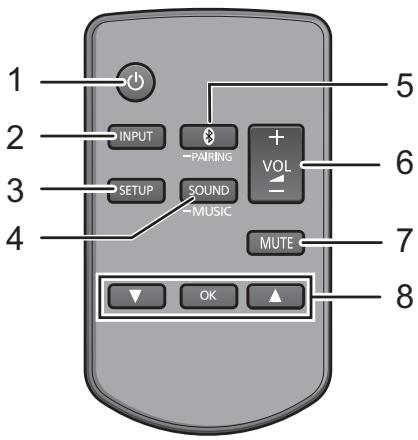

1 Schakelt het hoofdtoestel in of uit ( 111)
2 Selecteer de ingangsbron ( 111)

3 Selecteer het setup-menu ( 114)
4 Selecteer het guluidsmenu ( 112)
5 Selecteert het Bluetooth®-apparaat als de bron (⇒ 111)
6 Regelt het volume van dit system ( 111)
7 Zet het geluiduit (mute) ( 111)
8 Selecteer en bevestig de optie

Vór het eerste gebruik

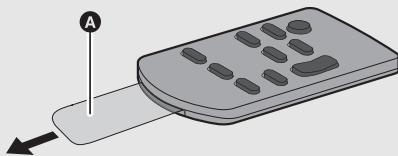

Verwijder de isolatiefolie A.

Vervangen van een knoopbatterij

Batterijtype: CR2025 (Lithiumbatterij)

①

(2)

• Plaats de knoopbatterij met diens (+) merkteken omhoog gericht.

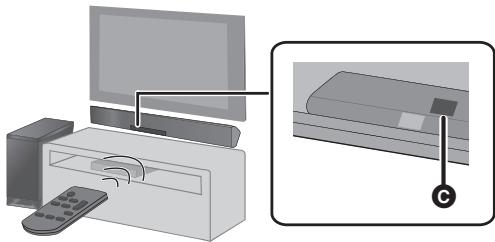

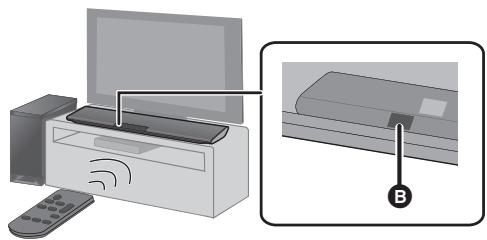

■ Signaelsensor afstandsbediening

De signaalsensor van de afstandsbediening bevindt zich op het hoofdtoestel.

• Gebruik de afstandsbediening binnen het correcte werkbereik.

Afstand: Binnen ongeveer 7 m direct ervoor

Hoek: Ongeveer 30^ links en rechts

Voor lay-out tafelbovenkant

Voor lay-out muurmontage

Signaelsensor afstandsbediening voor opstelling op een tafel
Signaelsensor afstandsbediening voor montage op een muur

Stap 1 Aansluitingen

• Schakel alle uitrustingen uit voordat met de aansluiting begonnen worden en lees de bijbehorende instructies.

Sluit het netsnoer Niet aan totdat alle verbindingen voltooid zijn.

HDMI (Hoge Definitie Multimedia Interface)

• De HDMI-aansluiting ondersteunt VIERA Link "HDAVI Control" ( 115) wanneer deze gebruikt worden met een compatibile Panasonic TV.
• Gebruik de ARC-compatiblele High Speed HDMI-kabels. Niet-HDMI-compatiblekabels können nicht worden gebrukt.
• Er worden aangeraden de HDMI-kabel van Panasonic te gebruiken.

IR (infrarood) Blaster

• Gebruik de IR Blaster Niet als de sensor van de afstandsbediening van de TV Niet door het hoofdtosteel geblokkeerd worden. (⇒ 104)

Aansluiting op de TV

Ga na of de HDMI-aansluiting van de TV het "HDMI (ARC)"-label heeft.

De aansluiting varieert, afhankelijk van het bedrukte etiket naast de HDMI-aansluiting.
Met "HDMI (ARC)" label: Verbinding A
Zonder "HDMI (ARC)" label: Verbinding B

Wat is ARC?

ARC is een akorting voor Audio Return Channel, ook bekend als HDMI ARC. Het betreft een van de functies van HDMI. Als u het hoofttoestel op de aansluiting met het label "HDMI (ARC)" op de TV aansluit, is het nicht langer nodig om de optische digitale audiokabel te gebruizen, die normala gebruikt worden om那次 het geluid uit de TV te konnen luisteren. Met een enkele HDMI-kabel kutu van beeld en geluid van de TV luisteren.

Breng de verbinding tot stand.

• Als u de optische digitale audiokabel gebruikt, dient u de punt correct in de aansluiting te steken.

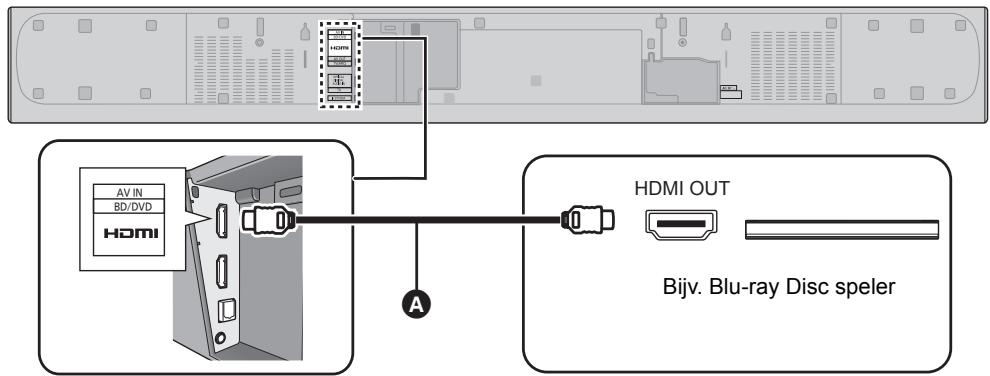

Aansluiting op een HDMI-compatible apparatus

U knot het audiosignaal afkomstig van de aangesloten Blu-ray Disc speler, DVD-speler, Set Top Box, enz. op dit systemenRCTEN.

Voorbereidingen

• Sluit het hoofdtoestel aan op de TV. ( 99)

A HDMI-kabel

HDMI stand-by doorgang

Ook alsaat het hoofoestel op de stand-by-modus, dan za het audio- en/of het videosignaal akomstig van het apparaat dat op de HDMI AV IN-aansluiting aangesloten is, waar de TV gezonden worden die op de HDMI AV OUT-aansluiting aangesloten is (het geluid zal nicht uit dit systeme uitgezonden worden).

3D-compatibleit

Compatible met FULL HD 3D TV en Blu-ray Disc speler.
- Het hoofdtoestel kan via het 3D-video signal van een 3D-compatible Blu-ray disc spel er aan een FULL HD 3D TV gaan.

• Raadpleeg de handleiding van het aangesloten HDMI-compatiblele apparaat voor de benodigde instelling, om de video- en audiosignalen uit te zenden.

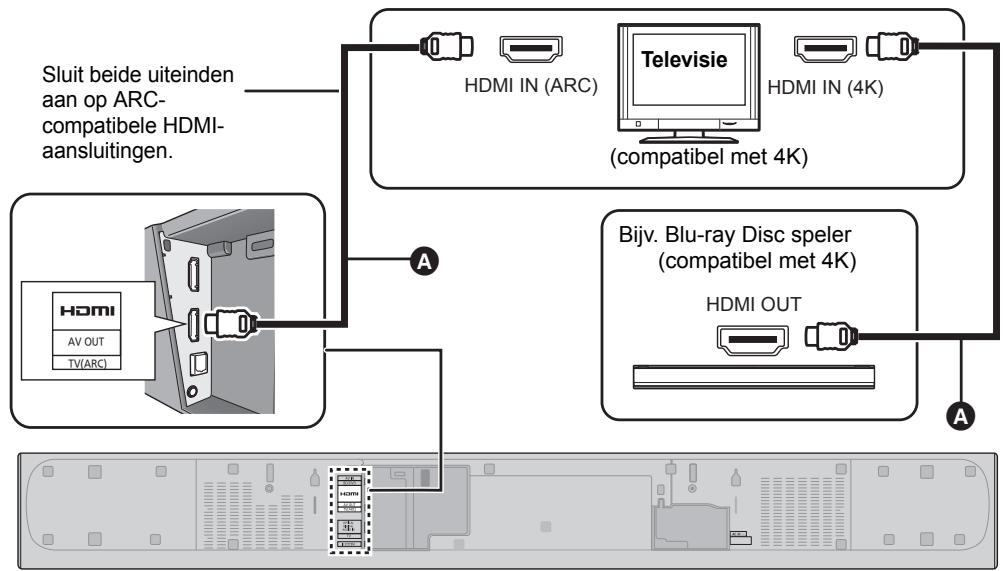

Verbinding met een 4K Ultra HD TV

Dit systeem kan de 4K-inhoud van een 4K-compatible uitrusting Niet maar een 4K Ultra HD TV overbrengen. U(Int) het systeem zichter wel op een 4K Ultra HD TV aansluiten om van de 4K-inhoud te genieten.

A HDMI-kabel

• Raadpleeg de gebruisaanwijzing van de 4K Ultra HD TV (VIERA) en de 4K/60p-compatible utrusting voor het instellen en aftspelen van een 4K-inhoud.
• Om van een meerkanaalsuitgave van dit systeem te genieten, moet de geluidsuitgave van de andere utrusting op Bitstream gezet worden.
• Het invoering van het audiosignaal in dit systeme is tot 5.1-kanaals.

Gebruik van de IR Blaster

Met de aansluiting van de IR Blaster is het möglichk om het IR-signaal, dat door de signalssensor van de afstandsbediening van dit system ontvangen worden, maar de sensor van de TV te zenden.

Gebruik de afstandsbediening van de TV binnen het werkbereik van de signalansensor van de afstandsbediening van dit system.

• Raadpleeg voor het werkbereik pagina 98.

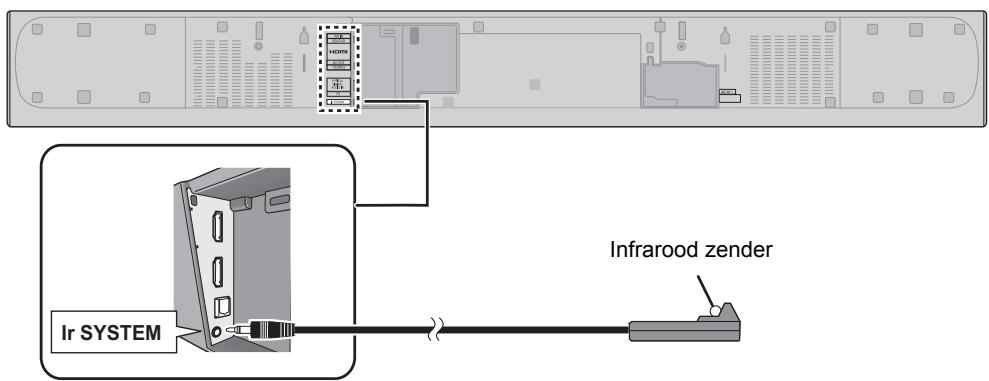

Sluit de stekker aan op de Ir SYSTEM-aansluiting van het hoofdtoestel.

Plaats de infrarood zender in het zicht van de signalsensor van de afstandsbediening van de TV.

• Raadpleeg voor de locatie van de signalensensor van de afstandsbediening van de TV de instructies voor de bediening van de TV.

Richt de afstandsbediening van de TV op de sensor van de afstandsbediening van dit systemen en bedien de TV.

• Raadpleeg voor de locatie van de signalansensor van de afstandsbediening van dit systeme, pagina 98.
• Reinig het oppervlak waarop het plakband bevestigd worden.
  Als het plankband verwijderd worden, kan het oppervlak beschadigd raken en kan kleefstof erop blijven zitten. Heeft u eenmaal bevestigd dat de TV correct werkdt, zet het dan vast door het plankband aan te brengen.

• De bijgeleverde IR Blaster is alleen compatibel met Panasonic TV's.

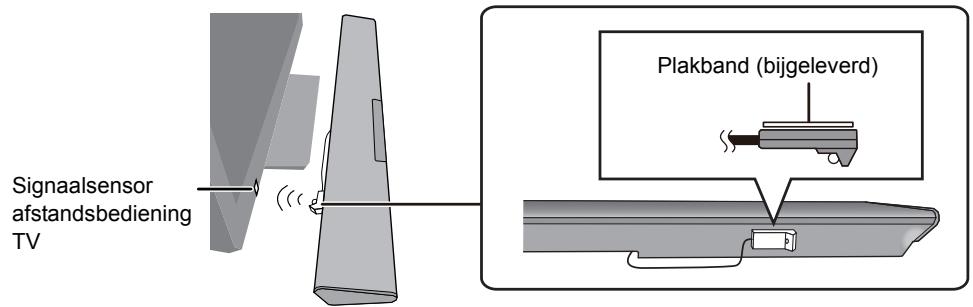

Voorbeeld vanplaatsing

Op de achterkant van het hoofdstoestel:

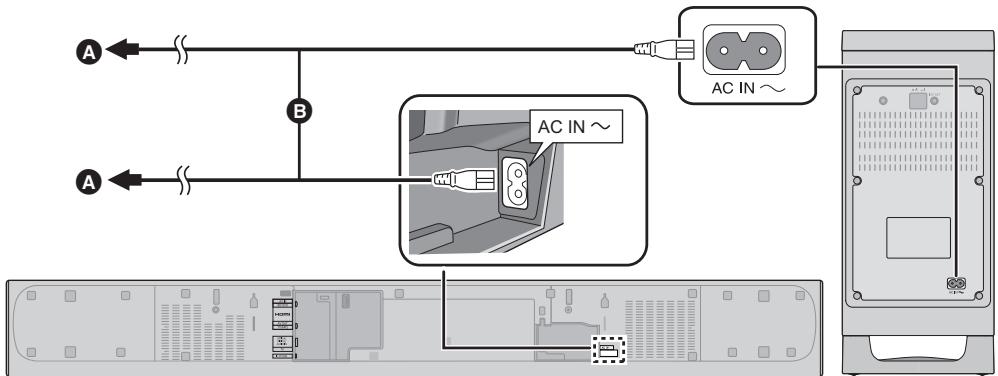

Netsnoeraansluiting

• Sluit aan nadat alle andere aansluitingen zijn gemaakt.

Op een stopcontact
3 Netsnoer (bijgeleverd)
- Het systemd verbruikt eenkleine hoeveelheid netvoeding ( 120) , zelfs als het uitgeschakeld is. Als u dit systemd langeijd Niet gezrukt, trek dan, in het belang van de energiebesparing, de stekker uit het stopcontact.

Energiebesparing

Het hoofdtoestel is ontworpen om het stroomverbruik te beperken en energie te besparen.

• Het hoofdtoestel zal na ong. 20 minuten automatisch maar de stand-by-modus schakelen als geen signalb binnenkomt en geen handeling verricht worden. Raadpleeg pagina 114, "AUTO POWER DOWN" om deze functie uit te schakelen.

Veiligheidsmaatregelen

Er worden professionele installmente vereist.

De installmentewerkenogensdorndniemandandersdan dooreen gekwalificierdeinstalleuruitgevoerd worden.

PANASONIC DRAAGT GEEN VERANTWOORDELIKHEID VOOR SCHADE AAN EIGENDOM EN/OF ERNSTIG LETSEL, INCLUSIEF DODELIJK LETSEL DAT VOORTKOMT UIT ONJUISTE INSTALLATIE OF INCORRECTE HANTERING.

• Zorg ervoor het hoofdtoestel te installereren zoals aangegeven worden in deze gebruiksaanwijzing.
• Breng de bevestigting tot stand met gelebruik van technieken die geschikt zijn voor de structuur en het materiaal van de plaatsvan installmentatie.

Voorzichtig

• Dit systeme mag alleen gebruikt worden zoals in deze handleiding aangeduid worden.

Veronachtzaming kan de versterker en/of de luidspreker schade berokkenen en het risico van brand tot gevolg hebben. Raadpleeg een gekwalificeerdvakman als schade ontstaan is of wonneer een plotselinge verandering van de werking geconstasteerd worden.

• Probeer het hoofdtoestel Niet aan de muur te bevestigen op een andere dan in deze handledig beschreiben wijze.

• Houd het hoofdtoestel Niet in een hand, om letsel te voorkomen. Het hoofdtoestel kan vallen als u het draagt.
• Om schade of krassen te voorkomen, verricht u de assemblage op een zachte doek.

Actieve Subwoofer

Wanner u de actieve subwoofer draagt

A De actieve subwoofer nicht bij deze opening vasthouden.
De onderdelen binnenin zouden beschadigd können raken.
Houd de onderkant van de actieve subwoofer algijd vast wanneer u deze verplaatst.

Draadloze interferentie

Om interferentie te voorkomen, dient men de volgende afstanden:tussen het hoofdtoestel/actieve subwoofer en andere elektronische apparatuur, diedezelfde radiofrequentie gebruikt (2,4 GHz band), in ache te nemen.

Hoofdtoestel/Actieve subwoofer
Draadloze router, draadloze telegram en andere elektronische apparatuur: ong. 2 m

Kiezen van de plaatsingsmethode

• Kies een plaatsingsmethode die het meest geschikt lijkt.

Plaatsen van het hoofdtoestel in eenrek of op een tafel

• Zet het hoofdtoestel op een vlakke en horizontale ondergrond.

Pagina 105

Bevestiging van het hoofdtoestel aan de muur

• Zet het hoofdoestel op een vlakte en verticale ondergrund.

Pagina 106

■ Plaatsen van het hoofdtoestel voor de TV

Het hoofdtosteel zou de verschillende sensoren van de TV (C.A.T.S. (Contrast Automatic Tracking System) -sensor, afstandsbedieningsensor, enz.) en de 3D-brilzenders op een 3D-compatiblele TV konnen blokkeren of verstoren.

• Als interferentie optreedt,plaats het hoofdtoestel dan verder weg van de TV. Als de TV dan nog steeds nicht correct werkt, probeer het dan in een rek te gebruiken of op de muur te monteren.

■ Als de sensor van de afstandsbediening van de TV door het hoofdtoestel geblokkeerd worden.

Probeer de afstandsbediening van de TV onder een andere hoek te gebruiken. Als het probleem blijft aanhonden,kest u de bijgeleverde IR Blaster gebruiken om het signalaal waar de TV om te leiden. ( 101,102)

• Plaats de actieve subwoofer binnen een paar meter van het hoofdtoestel, in een horizontale positie met het bovenpaneel waar bovenGERicht.
• Gebruik het hoofdtoestel of de actieve subwoofer Niet in een metalen kast.
• Als de actieve subwoofer te dicht bij de muren en hoeken geplaatst worden overmatige bastonen het gevolg zich. Dek muren en ramen af met ditke gordijnen.
• Als ongewone kleuren op uw TV verschijnen, schakel de TV dan uit gedurende circa 30 Minutes. Blijf dit voortduren, plaats het hoofoctestel en de actieve subwoofer dan verder weg van de TV.
• Houd magnetische voorwerpen op afstand. Magnetische kaarten, horloges, enz., können beschadigd raken als ze zich teucht bij het hoofdtoestel en de actieve subwoofer bevinden.

Plaatsen van het hoofdtoestel in eenrek of op een tafel

Extra vereiste accessoires (in de handel verkrijgbaar)

• Valpreventionie koord
• Schroefogen (voor de bevestiging van het valpreventiekoord) × 2

• Gebruik in de handel verkrijgbare schroeven die in staat+zijn meer dan 26kg te verdragen.
• Gebruik een snoer dat in staat is meer dan 26kg te verdragen (met een diameter van circa 1,5mm ).

1 Bevestig het koord aan het hoofdtoestel.

A Koord*

※ Als u er nicht in slaagt het snoer door de gaten te voeren, probeer het snoer dan op 2 plaatsen op ongeveer 5mm van het uiteinde om te buigen met een hoek van 45^ (zoals hierboven getoond wordt).

Plaats het hoofdtoestel in de gewenste positie en bevestig ieder koord aan het rek of de tafel.

• Zorg ervoor dat de spelimg minimaal is.
• Plaats het hoofdtoestel Niet gegen de TV of een muur.

Oogschroef

• Bevestigen aan een punt dat in staat is meer dan 26kg te verdragen.
• Afhankelijk van de plaatings van het hoofdtoestel kan de positie van het schroefgat anders zijn.

Bevestiging van het hoofdtoestel aan de muur

Het hoofdstoestel kan aan de muur gemonteerd worden met gebruik van de bijgeleverde muurbeugels, enz. Wees er zeker van dat de gebruike schroef en de muur sterk genoeg zich om een gewicht van minstens 26kg te verdragen.

De schroeven en de andere onderdelen worden nicht bijgeleverd,ondat het type en de afmetingen waarvan voor iedere installmentie anders zullen+zijn.

Raadpleeg stap 3 voor details over de vereiste schroeven.
Zorg ervoor dat u het valpreventiekoord als een tweede veiligheidsmaatregel vastmaakt.

Bijgeleverde accessoires

2 Schroeven

2 Haken voor muurmontage

Extra vereiste accessoires (in de handel verkrijgbaar)

Schroeven voor muurmontage. × 2
- Valpreventionie koord × 2
- Schroefogen (voor de bevestiging van het valpreventiekoord) × 2

• Gebruik een snoer dat in staat is meer dan 26kg te verdragen (met een diameter van circa 1,5mm ).

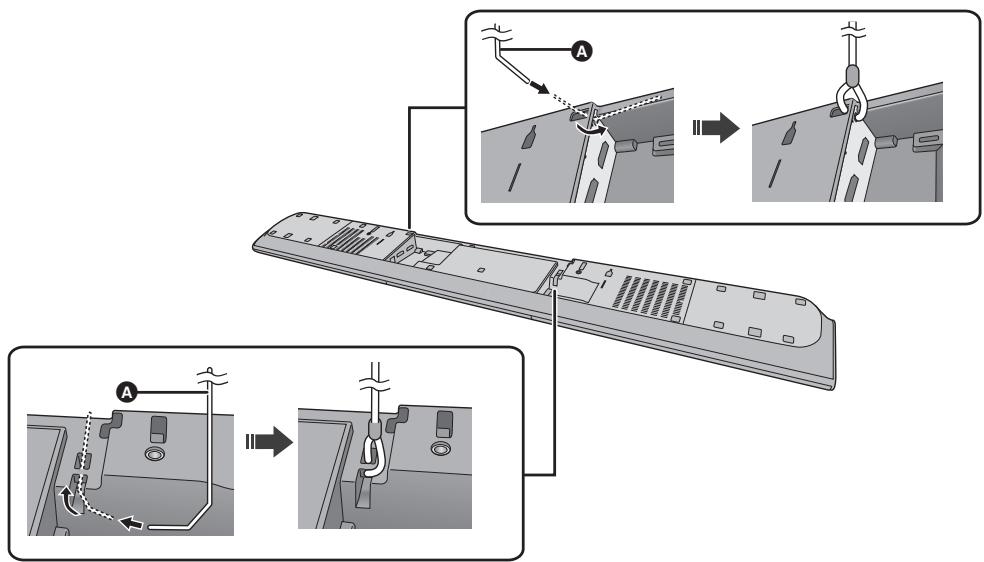

Bevestig het koord aan het hoofdtoestel.

A Koord*

※ Als u er nicht in slaagt het snoer door de gaten te voeren, probeer het snoer dan op 2 plaatsen op ongeveer 5mm van het uiteinde om te buigen met een hoek van 45^ (zoals hierboven getoond wordt).

2

Bevestig de muurbeugels op het hoofdtoestel.

A Muurmontage-haak (bijgeleverd)
6 Schroef (bijgeleverd)

3

Draai een schroef in de muur.

• Gebruik onderstaande maten om de posities van de schroeven op de muur te vinden.
• Laat minstens 100mm ruimte boven het hoofdtoestel vrij, zodat er genoeg ruimte is om het hoofdtoestel in te passen.
• Breng het hooftoestel in positie met minstens 50mm vrije ruimte aan de rechterkant. Gebeurt dat Niet, dan kan het zichen dat u niet bij de knappen kunt komen.
• Gebruik een waterpas om er zeker van teijken dat beiden montagegaten waterpas ten opzichte van elkaar staan.

Minstens 30~mm
D 4,0mm
E 7,0mm tot 9,4mm
F Wand of pilaar
1,6 mm tot 2,5 mm

Vooranzicht (halfdoorschijnende afbeelding)

400mm

275 mm

275 mm

K 27 mm

110mm

M Gat muurmontage

GOED	NIET GOED
• Verplaats de luidspreker zo, dat de schroef in deze positie zit.	• In deze positie zal de luidspreker waarschijnlijk vallen als u deze maar links of rechts verplaatst.

Bevestig het koord stevig aan de muur.

• Zorg ervoor dat de speling minimaal is.

A Oogschroef
3 Koord

Stap 3 Draadloze verbindingen

Draadloze verbinding actieve subwoofer

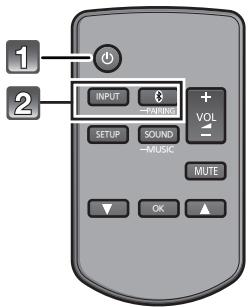

Voorbereidingen

• Schakel het hoofdstoestel in.

1 Druk op [I]

Aan-/uitknop actieve subwoofer [10]

Gebruik deze knop om de actieve subwoofer in enuit te schakelen.

1:

De actieve subwoofer staat aan.

10:

De actieve subwoofer staat UIT.

De actieve subwoofer zal nog steeds eenkleine hoeveelheid stroom verbruiken, zichs als hetuitgeschakeld is (1, 6).

2 ControllerDat de draadloze link geactiveerd is.

Het WIRELESS LINK-lampje brandt Brandt rood:

De draadloze verbinding is nicht geactiveerd.

Brandt groen:

De draadloze verbinding is geactiveerd.

Knippert groen:

De actieve subwoofer probeert de draadloze verbinding met het hoofdtoestel te activeren.

De draadloze link zal geactiveerd worden wonneer het hoofdtoestel en de actieve subwoofer beiden aanstaan.

Bluetooth®-verbinding

Door de Bluetooth®-verbinding te gebruiken, kutu met dit systeme draadloos maar het geluid luisteren dat afkomstig is van een Bluetooth®-audio-apparaat.

• Raadpleeg de handleiding van het Bluetooth®-apparaat voor meer instructies over de verbinding met een Bluetooth®-apparaat.

Voorbereidingen

• Schakel het Bluetooth®-kenmerk van het apparaat in enplaats het apparaat vlak bij het hoofdtoestel.

Bluetooth® pairing

1 Druk op [3] om "BLUETOOTH" te kiezen.

• Als "PAIRING" op het display aangeduid worden, ga dan maar stap 3.

Druk op [3] en houd het ingedrukt tot “PAIRING” op het display weergegeven worden.

3 Selecteer "SC-HTB485" in het Bluetooth®-menu van het Bluetooth®-apparaat.

• Indien u op het Bluetooth®-apparaat om het password gesvraagd worden, voer dan "0000" in.
• Is het Bluetooth®.apparaat eenmaal verbonden, dan za de naam van het aangesloten apparaat enkele seconden op het display weergegeven worden.

• U kunt tot 8 apparaten voor dit systeem registereren. Als een 9e apparaat gespaird worden, za het apparaat dat het langst ongebruikt geleven is verzangen worden.

Verbinding makes met een gepadird Bluetooth®-apparaat

1 Druk op [⊗] om de Bluetooth®-modus binnen te gaan.

2 Selecteer "SC-HTB485" in het Bluetooth®-menu van het Bluetooth®-apparaat.

■ Afsluiten van een Bluetooth®-apparaat

Druk op [3] en houd het ingedrukt tot "BLUETOOTH READY" op het display weergegeven worden.

• Als "BLUETOOTH" als bron geselecteerd is, zal dit system automatisch proberen met het staat aangesloten Bluetooth®-apparaat verbinding te makeen.
• De verbinding met het Bluetooth®-apparaat za ongedaan gemaakt worden als een andere audiobron (bjv. "TV") geseleeteerd worden.
• Dit systemen kan slechts met een apparaat per keer verbonden worden.
• Raadpleeg voor het veranderen van de geluidskwaliteit pagina 114 "LINK MODE".

Alleen voor NFC-compatible Bluetooth® apparaten (Android™ apparaten)

Door eenvoudig een NFC (Near Field Communication)-compatible Bluetooth®-apparaat op het hooftoestel aan te raken,kest u alle voorbereidingen voltooien,van het registereren van een Bluetooth®-apparaat tot het tot stand brengen van een verbinding.

Voorbereidingen

• Schakel het NFC-kenmerk van het apparaat in.
• Heeft het apparataat een Android versie lager dan

4.1, dan worden de installmentie van de app "Panasonic Music Streaming" vereist ( Gratis).

1 Voer "Panasonic Music Streaming" in, in hetzoekvak van Google PlayTM, om het zoeken te starten en selecteerervolgens "Panasonic Music Streaming".
2 Start de app "Panasonic Music Streaming" op het apparatus.

• Volg de instructies op het scherm van uw apparaat.
• Gebruik altijd de liaatste versie van de app.

1 Druk op [8] om "BLUETOOTH" te selecteren.

Raak uw apparaat aan op het NFC-aanraakgebied van het hoofdtoestelen houdt het aangeraakt [3]. ( 96)

Beweeg het Bluetooth®-apparaat Niet zolang een pieptoon klinkt, een bericht weergegeven wordt of het op een andere manier reageert. Heeft het Bluetooth®-apparaat eenmaal gereageerd, plaats het dan op afstand van het hooftoestel.

• Als de registriatie en de verbinding van het Bluetooth®-apparaat eenmaal voltooid zich, worden de nam van het verbonden aparaat gedurende enkele seconden op het display goetond.
• De locatie van de NFC-aanraakzone varieert, afhankelijk van het apparatus. Als zichs geen verbinding tot stand gebracht kan worden nadat uw Bluetooth®-apparaat de NFC-aanraakzone van het hoofdtosteel aangeraakt heeft, verander dan de positie van het apparatus. De situatie kan ook verbeteren als u de speciale app "Panasonic Music Streaming" download en opstart.

Start het afspelen op het Bluetooth®-apparaat.

• Als u op het hooftoestel een ander apparaat aanraakt, kutn u de Bluetooth®-verbinding updater. Het erder aangesloten apparaat zar dan automatisch afgesloten worden.
• Als de verbinding tot stand gebracht is, kan het afspelen automatisch van start gaan, afhankelijk van het type apparaat dat gebruikt worden.
• Het kan zijn dat de One-Touch bediening Niet maar behoren werkt, afhankelijk van het type apparaat dat gebruikt worden.

Code afstandsbediening

Als andere Panasonic producten op de afstandsbediening van dit systeme reageren, verander dan de code van de afstandsbediening op dit systeme en op de afstandsbediening zich.

Voorbereidingen

• Schakel alle andere Panasonic producten uiit.
• Schakel het hoofdtoestel in.

Instellen van de code op "REMOTE 2" Houd [MUTE] en [OK] langer dan 4 sec. ingedrukt.

"REMOTE 2" wordt op het display aangeduid.

Instellen van de code op "REMOTE 1" Houd [MUTE] en [] langer dan 4 sec. ingedrukt.

"REMOTE 1" wordt op het display aangeduid.

Gebruik van dit systeme

Voorbereidingen

• Schakel de actieve subwoofer in.
• Schakel de TV en/of het aangesloten apparaat in.

Druk op [] om het hoofdtoestel in te schakelen.

Kies de bron.

Druk op	Om te selecteren
[INPUT]	“TV”→“BD/DVD”↑-“BLUETOOTH”←
[3]	“BLUETOOTH”

• Deze afstandsbediening kan nicht gebrukt worden om de aangesloten apparatuur te bedieren.

■ Als "BLUETOOTH" als bron geselecteerd is

Op het Bluetooth®-apparaat:

Selecteer dit systeme als uitgangsbron van het aangesloten Bluetooth®-apparaat en start het afspelen.

■ Als "BD/DVD" als bron geselecteerd is

Op de TV en het aangesloten apparaat:

Selecteer de ingang van de TV voor dit systemen start het afspelen op het aangesloten apparaat.

Regelen van het volume van dit systeme

Druk op [+VOL - ]

Volumebereik: 0 tot 100

Zet het geluiduit (mute)

Druk op [MUTE].

• Controllerijdens Mute of "MUTE" op het display aangeduid worden.
• Om te annuleren, opnieuw op de toets drukken of het volume afstellen.
• De muting worden geannuleerd als dit apparaatuitgeschakeld worden.

Als dit systemeietnarr behorenwerkt of het geluid ongebruikelijk is,zet de instellenen dan opnieuw op de fabrieksinstellingen zodat het probleem misschien verholpen wordt. ( 116)

• Als er geluid uit de luidsprekers van de TV komt, zet het volume van de TV dan op de laagste stand.

3D-geluid

Dit systemēbiedt het gevoel dat het geluid en het beeld één geheel zich.

• Om het toegepaste effect te veranderen, raadpleegt u "Geluidsmenu". (⇒ rechts)

b.v. Beeld van 3D-geluidsveld

3D-geluid
Dolby®Virtual Speaker	Met dit effect=kunt u genieten van een surroundgeluideffect dat lijkt op 5.1ch.
3D-surroundeffect	Naast het effect van de Dolby Virtual Speaker heeft Panasonic zijn eigene technologie ter controle van het geluidsveld toegepast om het geluidsveld vooruit,chteruit, omhoog en omlaag te expanderen, waardoor een geluid met diepte en kracht ontstaat, dat better bij 3D-beelden past.
Clear-mode dialog	Sportscommentaar en de dialogen van TV-drama's klinken alsof het geluid UIT de TV komt, het gevoel bevend dat het geluid en het beeld=eén geheel zich. Bovendien zal de dialoog boven de andere geluiden uitkommenijdens afspelen op normala volume en wanner het volume laag gezet worden voor's avonds LASTIKken.

• Het Dolby Virtual Speaker-effect staat op ON behave in de STEREO-modus.
• Om de Dolby Virtual Speaker en de 3D-surround effectenuit te schakelen, seleetert u "STEREO" als delgeluidmodus. ( rechts)
• Om 3D-surround en de Clear-mode dialoogeffecten uit te schaken, raadpleegt u "3D CLR DIALOG". (⇒ 113)

Geluidsmenu

1 Druk herhaaldelijk op [SOUND] om het geluideffect te selecteren.
2 Druk herhaaldelijk op [, ] om de gewenste instelling te selecteren en druk verwolgens op [OK].

SOUND MODE	STANDARD: Meest geschikt voor drama's en komedies. STADIUM: Produeer een realistisch geluid voor live sportuitzendingen. MUSIC: Maakt het geluid van muziekinstrumenten en liedjes duidelijker. • Inplaats van de stappen 1 en 2=kunt u de "MUSIC"-modusrechtstreeks selecteren door [SOUND] ingedrukt te houden tot "MUSIC" op het display aangegeven worden. CINEMA: Produceert driedimensionaal geluid dat uniek is voor films. NEWS: Maakt de stemmen vannieuwsberichten en commentaar op sportwedstrijden duidelijker. STEREO: Speelt iedere geluidsbron in stereo af.
SUBWOOFER	U kunt de hoeveelheid bastonen regelen. Dit toestel selekteert automatisch de meest geschikte instelling op grond van het type bron dat afgespeeld worden. LEVEL 1 LEVEL 2: Fabrieksinstilling voor 2-kanaals audiobron LEVEL 3: Fabrieksinstilling voor meerkanalen audiobron LEVEL 4 De instelling die u maakt worden gehandhaafd en telkens opgeroepen wanneer udezelfde soort bron aftspeelt.
DIALOG	Regelt het dialoogniveau. LEVEL 1 LEVEL 2 LEVEL 3 LEVEL 4 “DIALOG” worden nicht op het display aangeduid als “3D CLR DIALOG” op “OFF” gezet is.
H.BASS	Maakt het harmonische baseffect duidelijker. ON OFF
3D CLR DIALOG	Het kenmerk 3D Clear Mode Dialog creëert een geluidsveld dat lijkt op het geluid dat uit het TV-schemkom et maakt dialogen duidelijker. ON: 3D Surround, Clear Mode Dialog en Dolby Virtual Speaker-effect OFF: Dolby Virtual Speaker-effect Deinstilling worden opnieuw op “ON” gezet telkens wonneer u het hoofdtoestel inschakelt.
DUAL AUDIO	Stelt de favorite audiokanaalmodus in als twee audiomodussen door dit systeme ontvangen worden. M1: Hoofd M2: Secundair M1 + M2: Hoofd + Secundair Dit effect zal alleen werkken als de instelling van de audio-uitgang van de TV of de speler op “Bitstream” gezet is en “Dolby Dual Mono” beschikbaar is in de geluidsbron.
AGC	De auto gain bediening voorkomt een overhoedts hard geluid door het geluidsniveau automatisch te verlagen als de invoor te hoog is. Deze functie is geschikt voor TV-uitzendingen met een verschillend geluidsniveau. ON OFF Als het geluid onnatuurlijk worden, selecteer dan “OFF”.

LOW VOL MODE	Maakt de dialoog duidelijker bij een laag volume.
	ON
	OFF
	Selecteer “OFF” om dit effect te annuleren als de dialoog Niet tatsächlijk klinkt bij een laag volume.

• De fabrieksinstellung worden onderlijn. De veranderde instelleningen zullen aangehouden worden tot ze opniewu veranderd worden, tenzij anders aangegeven worden.

Audioformula

U kunt het huidige audioformaat zien.

Houd [OK] langer dan 4 sec. ingedrukt.

DOLBY DIGITAL	Dolby Digital is de audiobron.
DTS	DTS® is de audiobron.
PCM MULTI	De lineaire puls-code modulatie is de audiobron.
PCM	De 2-kanaals puls-code modulatie is de audiobron.

Setup-menu

1 Druk herhaaldelijk op [SETUP] om het setup-onderdeel te selecteren.
2 Druk herhaaldelijk op [, ] om de gewenste instelling te selecteren en druk verwolgens op [OK].

DIMMER	Dimt het display na 5 seconden van inactiviteit. ON OFF
AUTO POWER DOWN	Het hoofdtoestel worden automatisch uitgeschakeld wonneer gedurende ontg. 20 minutes geen audio ingevoerd worden en u het toestel Niet gebruikt. ON OFF
VOL LIMITATION	Zet de volumelimiet op 50 als u het hoofdtoestel inschakelt, ofschoon het volume op meer dan 50 stond voordat het uitgeschakeld werk. ON OFF
BLUETOOTH STANDBY	Deze functie stelt u in staat verbinding te makeen met een gepaïrd Bluetooth®- apparaat als het hoofdtoestel op de stand- by-modus staat. ON OFF Het hoofdtoestel zal automatisch ingeschakeld worden als u verbinding maakt met een gepadird Bluetooth®-apparaat. • Als deze functie op “ON” gezet is, zal het stand-by stroomverbruik toenemen.

LINK MODE	Verander de link-modus van de Bluetooth®- verbinding om deze geschikt te makes voor het type verbinding. Wees er zeker van dat de verbinding van het op dat moment verbonden apparaat ongedaan gemaakt worden ("BLUETOOTH READY" wordt op het display aangeduid). MODE 1: Nadruk op de connectiviteit. MODE 2: Nadruk op de geluidskwaliteit.
VIERA LINK	Schakel de VIERA Link- functie in. ON OFF Selecteer "OFF" als uw HDAVI Control-apparaat niet correct met dit systeem werk. ARC zal uitgeschakeld worden. Sluit een optische digitale audiokabel aan. Schakel alle verbonden apparaten uit en verrolgens waar in, nadat u de instilling veranderd heeft.

• De fabrieksinstellung worden onderlijn. De veranderde instellenzen zullen aangehouden worden tot ze opnieuw veranderd worden, tenzij anders aangegeven worden.

Gekoppelde bedieningen met de TV (VIERA Link "HDAVI ControlTM")

Wat is VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" is een handigefunctie die gekoppelde handelingen van ditapparaat碍t en een Panasonic TV(VIERA)onder"HDAVIControl".Ukunt deze functie gebruiken door deuitrusting met een HDMI-kabel aan te sluiten.Zie de handleiding van deaangesloten uitrusting voor details over deworking.

Voorbereidingen

① Bevestig dat de HDMI-aansluiting tot stand gebracht is. ( 99,100)
(2) Stel de "HDAVI Control" bedieningen in op het aangesloten apparaat (bijv. de TV).
③ Voor optimale "HDAVI Control" operations, dient u de volgende instellingen op de aangesloten TV^*1 te veranderen.

• Stel de standardl luidsprekerinstelleningen in op dit apparatus. ^2
• Stel de selectie-instelingen van de luidspreker in op dit apparatus.

Schakel alle apparatuur in die compatibel is met "HDAVI Control" en selecteer de TV-ingang voor dit systeme zo dat de "HDAVI Control" functie correct werkt.
⑤ Als een apparaat op de HDMI AV IN aansluiting aangesloten is, begin dan met afspelen om te controlleren of het beeld correct op de TV weergegeven worden.

Herhaal deze procedure als de aansluiting of de instellenen veranderd worden.

※1 De beschikbaarheid en functie van de instellenen zonden konnen varieren afhankelijk van de TV. Raadpleeg de gebruiskeaanwijzing voor de TV voor details.
*2 Als de TV een standardluidsprekerinstalling heeft binnenin de VIERA Link-installingsitems, za het kiezen van dit aparaat als de standardluidspreker automatisch deuidsprekerselectie van dit aparaat veranderen.

• VIERA Link "HDAVI Control", is gebaseerd op de besturingsfuncties van HDMI, een industriestandaard bekend als HDMI CEC (Consumer Electronics Control) en is een unieke functie die we haben ontwikkeld en toegevoegt. Als zodanig kan de werkung ervan met apparatuur van andere fabrikanten die HDMI CEC ondersteunen, Niet worden gegarandeerd.
• Dit toestel ondersteunt de "HDAVI Control 5"-functie. "HDAVI Control 5" is de standard voor Panasonic's HDAVI Control-compatible apparatus. Deze standard is compatibel met Panasonic's conventionele HDAVI-apparatur.
• Raadpleeg de afzonderlijke handleldingen van andere apparatuur van de fabrikant die de VIERA Link functie ondersteunt.

Wat u=kuntdoen met VIERA Link "HDAVI Control"

Om er zeker van te zijn dat de audio uit dit systeme kommt, schakelt u het hoofdtoestel in met gebruik van de afstandsbediening van de TV en door home cinema te selecteren in het luidsprekernenu van het VIERA Link menu. De beschikbaarheid en de werkking van deinstallingen kannen wissenelen, afhankelijk van de TV. Raadpleeg de handleiding van de TV voor details.

Bediening van de luidsprekers

U kunt kiezen of de audio-output uit dit apparaat moet komen of uit de luidsprekers van de TV door geleruik te makeen van de menuinstelleningen van de TV.

Home Cinema

Dit systeem is actief.

• Als het hoofdtosteel op de stand-by-modus staat en de TVluidsprekers worden in het VIERA Link-menu in deluidsprekers van dit systeme verandered, za het hoofdtosteel automatisch ingeschakeld worden.
• U kunt het volume regelen met de volume- of mute-knop op de afstandsbediening van de TV.
• Als u het hoofdtoestel uitschakelt, zullen de TV-luidsprekers automatisch geactiveerd worden.
• Als de TV compatibel is met VIERA Link "HDAVI Control 4" of later zal de audio automatisch uit dit system klinken.

Televisie

De TV-luidsprekers zijn actief.
- Het volume van dit apparsaat staat op zijn minimum.

Automatisch omschakelen van de invoer Als de volgende handelingen uitgevoerd worden, zar het hoofdttoestel het ingangskanaal automatisch op de overeenkomstige bron zetten.

• Als het afspelen op een HDMI-aangesloten apparatus van start gaat. *3
• Als het ingangskanaal van de TV of het TV-kanaal verander worden.

*3 Als deinstalling van de luidsprekeruitgang op de TV op dit systeme gezeg worden, zullen de TV en het hoofdtoestel automatisch ingeschakenield worden (Power on link).

Uitschakel-koppeling

Als de TV uitgeschakeld worden, worden dit systeme ook automatisch uitgeschakeld. (Deze functie werkt nicht als Bluetooth® de bronze is.)

Automatische lip-sync functie

(voor HDAVI Control 3 of nieuwer)

Vertraging:tussenaudio en video wordtautomatisch afgesteld doortoevoeging van een time-lag aan hetuitgangskanaal van de audio,wat u in staat stelt soepele audio te ervaren voor het beeld.

De delay-informatie wordt automatisch ingesteld als de TV compatibel is met VIERA Link "HDAVI Control 3" ofniower en VIERA Link staat op Aan.

Oplossen van ongemakken

Voer eerst de onderstaande controlesuit voordat u het apparaat这话 repareren. Als u over sommige punten twijfelt, of als de aangeduide oplossingen in onderstaande gids het probleem Niet verhelpen, raadpleeg dan uw verkoper voor instructies.

Terugkeren maar de fabrieksinstelleningen.

Als het hoofdtoestel ingeschakeld is, houd [O/I] op het hoofdtoestel dan langer dan 4 sec. ingedrukt. ("RESET" wordt op het display aangeduid als dit systeme geseset worden.)

Als dit systeem nicht maar behoren werkt, zet de instellingen dan opniew op de fabrieksinstillingen zodat het probleem misschien verholpen worden.

• De code van de afstandsbediening zal opnieuw op “REMOTE 1” komen te staan als dit systeme opnieuw op de fabrieksinstellenen gezet worden. Om de code van de afstandsbediening te veranderen, raadpleegt u pagina 110.

Algemene bediening

Geen stroom.

• Trek het netsnoer gedurende 10 sec UIT het stopcontact en steek hetervoigens waar maar binnen.
• Als u het hoofdtoestel ingeschakeld heeft en dit daarna onmiddelijk uitgeschakeld worden, trek het netsnoer dan uit het stopcontact en raadpleeg uw verkoper.
• Als het hoofdtoestel Niet ingeschakeld worden wonneer de TV ingeschakeld worden (HDAVI-bediening), schakel het hoofdtoestel dan met de hand in. Blijf het probleem aanhouden, raadpleeg dan "HDMI" in "Oplossen van ongemakken".

• De batterij is leeg. Vervang de batterij met een neue. (⇒ 98)
• Het is möglich dat het isolatiefolie nicht verwijderd is. Verwijder het isolatiefolie. ( 98)
• Het kan nodig zijn om de code van de afstandsbediening opnieuw in te stellen nadat de batterij van de afstandsbediening verwisseld is. ( 110)
• Gebruik de afstandsbediening binnen het correcte werkbereik. ( 98)
• Controller of de signaelsensor van de afstandsbediening werkdt door de volgende handeling UIT te voeren.

Druk op het hoofdtoestel langer dan 4 sec. op [INPUT]. Het display za "ON TABLE" of "ON WALL" gedurende 4 sec. weergeven.
Raadpleeg pagina 98 "Signaalsensor afstandsbediening" voor de positie van de signaalsensor van de afstandsbediening.

Het hoofdtoestel worden automatisch op stand-by geschakeld.

De "AUTO POWER DOWN"-functie is ingeschakeld.

Het hoofdtoestel za na ong. 20 minuten automatisch waar de stand-by-modus schakelen als geen signalbinnenkomt en geen handeling verricht worden. Raadpleeg paginga 114 om deze functie uit te schakelen.

Het hoofdtoestel wordenuitgeschakeld als de luidsprekers van de TV geseleerd worden met de bedieningsorganen van de luidsprekers.

Dit is een gewoon kenmerk als VIERA Link (HDAVI Control 4 ofPIOwer) gebruikt worden. Lees voor details over de energiebesparing de instructies van de TV. ( 115)

HDMI

Het apparaat werkt nicht correct.

Als de HDMI-kabel op de verkeerde aansluiting (HDMI AV IN of HDMI AV OUT) aangesloten worden, zal dit systeem nicht correct werken. Schakel het hoofdtoestel UIT, kaak de netvoedingskabel los en sluit de HDMI-kabel(s) weeer aan. ( 99,100)

De aan VIERA Link gekoppelde werkung werkt nicht langer correct.

• Controller de instelling van VIERA Link op de aangesloten apparatuur.

• Schakel de VIERA Link-functie op de verbonden apparaten in.

• Selecteer dit systeme als de luidspreker in het VIERA Link-menu van de TV.

• Heeft u de VIERA Link instellingen uitgezet? ( 114)

• Als de HDMI-aansluitingen veranderd worden, na het uittallen van de stroom of nadat het netsnoor eruit gehaald is, kan het zijn dat VIERA Link Niet correct werkt.

Zet alle inrichtingen die aangesloten zich op de TV met een HDMI-kabel aan en zet verwolgens de TV aan.
Zet de VIERA Link instellingen uit en cervolgens weeer aan. Raadpleeg voor meer informatatie de Gebruikaanwijzing van de TV.
Terwij het hoofdtosteel en de TV met de HDMI-kabel aangesloten zijn,zet u de TV aan en verrolgens verwijdert u het netsnoer van het hoofdtosteel en sluit u dit wee aan.

De eerste paar seconden van het geluid kuren Niet gehoord worden wanner u de HDMI-verbinding gezruikt.

Dit zou=kunnen gebeuren tijdens het hoofdstukken afspelen van een DVD-Video. Verander de digital audio-output-instelling op de verbonden inrichting van "Bitstream"aar "PCM".

Als een apparaat van een ander merk, dat compatibel is met HDMI, bedient worden, reageert dit systeem op een ongewenste manier.

De opdrachten van HDAVI Control konnen van een ander signala gebruik maken, al naargelang het merk van het apparatusaat. Schakel in dat geval VIERA Link UIT. ( 114)

Als het hoofdtoestel in- of uitgeschakeld worden geluid en beeld tijdelijk uitgeschakeld.

Als het hoofdtoestel in- of uitgeschakeld worden, is het normalaat dat geluid en beeld tijdelijk uitgeschakeld worden. Dit is geen storing maar kan voorkomen wanner het apparaat waar het via HDMI op aangesloten is Niet het kenmerk VIERA Link van Panasonic ondersteunt (HDAVI Control 3 of later).

Bluetooth®

Het pairen kan nicht uitgevoerd worden.

Controller de toestand van het Bluetooth®-apparaat.

Het apparatus kan nicht aangesloten worden.

• Het pairen van het apparaat verliep zondersucces of de registratie wardervangen.Probeer het apparaat opnieuw te pairen. ( 109)
• Het kan zich dat dit systeem op een ander apparaat aangesloten is. Sluit het andere apparaat af en probeer het apparaat opnieuw te pairen.

Het apparatusaat is aangesloten maar er komt geen audio uit dit system.

Voor sommige ingebouwde Bluetooth®-apparaten dient u de audio-uitgang met de hand op "SC-HTB485" te zetten. Lees voor details de handleiding van het apparatus.

Het geluid wordt onderbroken.

• Het apparaat bevindt zich buiten het communicatiebereik van 10m . Plaats het Bluetooth®-apparaat dichter bij het hoofdtoestel.
• Neem alle obstakels tussen het hoofdtoestel en het apparaat weg.

• Andere apparaten die van de 2,4 GHz-frequentieband gebruik maken (draadloze router, magnetronoven, draadloze telefoons, enz.) verroorzaken interferentie. Breng het Bluetooth®-apparaat zichter bij het hoofdtoestel en op afstand van andere apparaten.

• Selecteer "MODE1" voor een stabile communicator. ( 114)

Controller of het hoofdtoestel en het NFC-kenmerk van het apparatusaat ingeschakeld zich. ( 110)

Geluid

Geen geluid (of beeld).

Schakel demutinguit. ( 111)
- Controller de aansluitingen met de andere apparaten. ( 99,100)
- Zorg ervoor dat het ontvangen audio-signaal compatibel is met dit apparaat. ( 120)
- Schakel dit apparaatuit en wee in.
- Als het hoofdtoestel alleen via een HDMI-kabel met de TV verbonden is, controlleren dan of de HDMI-aansluiting van de TV het label "HDMI (ARC)" heeft. Anders moet u de verbinding tot stand brengen met de optische digitale audiokabel. ( 99,100)
- Als het hoofdtoestel op een Panasonic TV aangesloten is en ingeschakeld worden met de knop op het hoofdtoestel of de afstandsbediening, kan hetijken dat het geluid Niet UIT dit systeme kommt. Schakel het hoofdtoestel in dat geval in met de afstandsbediening van de TV. ( 115)
- Als de aansluitingen correct zijn, zou er een probleem met de kabels konnen zijn. Breng de aansluiting opnieuw tot stand met andere kabels.
- Controller de instellingen van de audio-output op het aangesloten apparaat.

De dual audio kan nicht veranderd worden van hoofdgeluidsspoor maar secundair geluidsspoor.

Als de van het aangesloten apparaat ontvangen audio Niet "Dolby Dual Mono" is, of als de instelling van de geluidsuitgave Niet "Bitstream" is, kan de instelling Niet vanaf dit system veranderd worden. Verander de instelling op het aangesloten apparaat.

Het volume is laag wanner het hoofdtoestel ingeschakeld worden.

Als het hoofdtoestel uitsaat met de volumeinstalling in de bovenste helft (boven 50), zal het hoofdtoestel automatisch het volume zachter zetten tot op de helft (50) wanner het ingeschakeld worden. ( 114)

De dialoog is te aanwezig of de dialoog klinkt Niet natuurlijk.

Dit apparatus haeft een functie om de dialoog eruit te doen springen wanner het volume laag staat. ( 113)

Er is geen geluid.

De stroom van het hoofdtoestel worden automatisch uitgeschakeld.

(Wanneer dit hoofdtoestel een probleem detecteert, worden een veiligheidsmaatregel geactiveerd en worden het hoofdtoestel automatisch maar de standby-modus geschakeld.)

• Er is een probleem met de versterker.
  Is het volume erg hoog? Zo ja, zet het volume dan lager.
• Staat dit apparaat op een extreme warme plek? Zo ja, verplaats het apparaat dan maar een koelere plek en wacht eenaar minuten en probeer het dan opnieuw aan te zetten.

Als het probleem blijft aanhonden, controlleren dan het display, schakel dit systemeuit, verwijder het netsnoor en raadpleeg uw verkoper. Onthoud welk display aangeduid ward en informeer uw verkoper hierover.

Het hoofdtoestel toont

"F61"

• Er is een probleem met de versterker van het systeme.
  Maak het netsnoer los uit het stopcontact en raadpleeg uw verkoper.

"F70 HDMI" / "U701" / "U703"

• Controller de HDMI-verbinding.
• Schakel het hoofdtoestel UIT en verwolgens weer in.
• Sluit de HDMI-kabel af.

"F76"

• Er is een probleem met de stroomtoevoer.
  Maak het netsnoer los uit het stopcontact en raadpleeg uw verkoper.

“U704”

• Dit systeem ontvangt een Niet ondersteund videoofirmaatsignaal van de ingangsbron.

-Verander de instelling van de videoresolutie op het verbonden apparaat (raadpleeg de gebruiksaanwijzing van het apparaat).
- Als er geen beeld is, verbind het apparaat dan rechtstreeks met de TV om de instellenen te veranderen.

Actieve subwoofer

Geen stroom.

Controleer of het netsnoer van de actieve subwoofer correct aangesloten is.

Als de subwoofer ingeschakeld worden, worden hij onmiddelijk uitgeschakeld.

Neem het netsnoer uit het stopcontact en raadpleeg uw verkoper.

• Controller of de actieve subwoofer ingeschakeld is.
• Controller of het lampje van WIRELESS LINK groen brandt. ( 109)

Het lampje van WIRELESS LINK brandt rood.

• Er is geen verbinding:tussen het hoofdtoestel en de actieve subwoofer.

• Controller of het hoofdtoestel ingeschakeld is.

• Schakel de actieve subwooferuit en wee in. Schakel als alternatif de actieve subwooferuit, sluit het netsnoer af en nervolgens wee aan.

• De actieve subwoofer en het hoofdtoestel zich misschien Niet correct gepad. Probeer het volgende. (draadloos pairen)

① Schakel het hoofdtoestel en de actieve subwoofer in.
(2) Houd [ID SET] op de achechterkant van de actieve subwoofer langer dan 3 sec. ingedrukt. (Het contrôlelampje van de WIRELESS LINK zar rood knipperen.)

③ Terwijl u [INPUT] op de afstandsbediening ingedrukt houdt, houdt u [VOL +] op het hoofdtoestel langer dan 4 sec. ingedrukt ("SUBWOOFER PAIRING" zal op het display weergegeven worden.)

• Als het draadloos pairensuccie heeft,zaI"PAIRED" gedurende 2 sec op het display weergegeven worden en zaHet WIRELESS LINK-controlelampje groen branden.

④ Schakel het hoofdtoesteluit en weer in.
- Raadpleeg uw verkoper als het probleem blijft duren.

Over Bluetooth®

Panasonic stelt zich nicht aansprakelijk voor gegevens en/of informatiek die gecompitteerd wordenijdens een draadloze uitzending.

Gebrukte frequentrieband

Dit systeme gebruikt de 2,4 GHz-frequentieband.

■ Certificatie van dit apparatus

• Dit system is in overeenstemming met de freiquentiebeperkingen en heeft een certificaat ontvangen dat op de freiquentiewetten gebaseerd is, dus toeststemming voor een draadloze werkig is Niet nooodzakelijk.
• De volgende handelingen zijn in sommige landen hoe dan ook wettelijk strafbaar:
  —Demonteren of wijzigen van het toestel.
  -Verwijden van de specificatie-aanduidingen.

Gebruiksbeperkingen

• De draadloze uitzending en/of het gebruik met alle toestellen die met Bluetooth® uitergrust zijn, worden nicht gegarandeerd.
• Alle apparaten要去 in overeenstemming zich met de normen die bepaald zich door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en de instellingen van een apparaat, kan het gebeuren dat het apparaat er nicht in slaagt de verbinding tot stand te brengen of{kunnen bepaalde bedieningen anders zich.
• Dit systeme ondersteunt de veiligheidskenmerken van Bluetooth® maar het kan zich dat deze beseiliging Niet voldoende is, afhankelijk van de werkomgeving en/of de instelleningen. Wees voorzichtig bij het draadloos versturen van gevevensaar dit systeme.
• Dit systemd kan geen gegevensaar een Bluetooth®- apparatusat sturen.

Gebruiksbereik

Gebruik dit apparaat binnen een bereik van 10m Het bereik kan afnemen, afhankelijk van de omgeving, obstakels of interferentie.

Interferentie afkomstig van andere apparatuur

• Het kan zijn dat dit systeme Niet maar behoren werkten dat problemen ontstaan, zoals ruis en verspringen van het geluid, wegens interferentie van de radiogolven als het hoofdtoestel te zich bij andere Bluetooth-appeparaten staat of bij apparaten die ook gebruik makeen van de 2,4 GHz-band.
• Het kan zichen dat dit systeem Nietaar behoren werkt als er te sterke radiogolven van een zendstation, enz., in de nabijheid zich.

Bedoeld gebruik

• Dit systeme is alleen bedoeld voor normalaal, algemeen gebruik.
• Gebruik dit systeme nicht in de nabijheid van apparatuur of in een omgeving die gevoelig is voor de interferentie van radiofrequente (bijvoorbeeld op vliegvelden, in ziekenhuizen, laboratoria, enz.).

Verzorging van het apparaat

Reinig dit systeem met een zachte, droge doek

• Als het apparaat erg vuil is, wring dan een met water bevochtigde doek goed uit en veeg het vuil weg. Neem het apparaatervolgensmeteen droge doek af.
• Gebruik een zachte doek voor de reiniging van de luidspeakers. Gebruik geen tissues of andere materialen (handdoeken, enz.) die uiteen konnen vallen. Er zoudenkleine korrelljes in de luidspekerafdekking konnenterechtkommen.
• Gebruik nooit alcohol, verfverdunner of benzine om dit systeme te reinigen.
• Wonneer u een chemisch geimpregneerde doek gebruikt, moet u zorgvuldig de instructies lezen die bij de doek worden geleverd.

Weggooien of verhuizen van dit systeme

Het hooftoestel kan de informatie van de gebruikersinstellenen behouden. Als u dit toestel wegdoet, of odomat u het weggoitof omdat u het aan iemand anders geeft, volg dan de procedure om alle instellenen更是 op de fabrieksinstellenen te zeiten en om de gebruikersinstellenen te wensen. ( 116 "Terugkeren maar de fabrieksinstellenen.")

• De bedieningshistorie kan opgenomen worden in het geheugen van het hoofdtoestel.

Licenties

Geproducederd onder licentie van Dolby Laboratories. Dolby, Pro Logic, en het dubbele-D-symbool zijn handelsmerken van Dolby Laboratories.

Zie voor DTS-octroiopen http://patents.dts.com. Gefabriceerd onder licentie van DTS Licensing Limited. DTS, het Symbool en DTS en het Symbool samen+zijn geregisteerde handelsmerken en DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehonden.

HDMI, het HDMI logo en High-Definition Multimedia Interface+zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.

HDAVI Control™ is een handelsmerk van Panasonic Corporation.

Het Bluetooth® woordmerk en logo's+zijn gedeponeerde handelsmerken die het bezit+zijn van Bluetooth SIG, Inc. en ieder begruiuk van dergelijkke merken door Panasonic Corporation vindt plaats onder licentie.

Andere handelsmerken en handelsnamen+zijn die van de respectievelijke eigenaren.

Google Play en Android+zijn handelsmerken van Google Inc.

Technische gegevens

VERSTERKERGEDEELTE

RMS-uitgavestroom: Dolby Digital-modus

Voor kanaal (L, R kanaal)

60 W per kanaal (6 Ω), 1 kHz, 10 % THD

Subwoofer kanaal

130 W per kanaal (8 Ω), 100 Hz, 10 % THD

Totale stroom voor RMS Dolby Digitalmodus

250W

AANSLUITINGSECTIE

HDAVI Control

Dit apparaat ondersteunt de functie "HDAVI

Control 5".

HDMI AV-ingang (BD/DVD)

1

Input-connector

Type A (19 pinnen)

HDMI AV-uitgang (TV (ARC))

1

Output-connector

Type A (19 pinnen)

Digitale Audio Input (TV)

Optische digitale

ingang

Optische aansluiting

Bemonsteringsfrequentie

Als "BLUETOOTH STANDBY" op "OFF" staat

Ongev. 0,48 W

Als "BLUETOOTH STANDBY" op "ON" staat

Ongev. 3 W

Actieve subwoofer

Power-schakelaar op off

Ongev. 0,25 W

De draadloze verbinding is nicht geactiveerd

Ongev. 1,3 W

Stroomtoevoer

AC 220 V tot 240 V, 50 Hz

Afmetingen (B× H× D)

Hoofdtoestel

Voor lay-out tafelbovenkant

950 mm×53 mm×110 mm

Voor lay-out muurmontage

950mm× 110mm× 57mm

Actieve subwoofer

180mm× 408mm× 306mm

Massa

Hoofdtoestel

Voor lay-out tafelbovenkant

Ongev. 2,5 kg

Voor lay-out muurmontage

Ongev. 2,6 kg

Actieve subwoofer

Ongev. 5,0kg

Bedrijfstemperatuurbereik

0^ tot +40^

Bedrijfsvochtigheidsbereik

20% tot 80% RH (geen condensatie)

※1 Wanner de andere aangesloten apparatenuitgeschakeld zich

Voorluidspreker (Ingebouwd) Volledig bereik

6,5 cm kegel type × 1 /kanaal

Actieve subwoofer Woofer

16 cm kegel type × 1

DRAADLOOS GEDEELTE

Draadloze module Frequentiebereik

2,40335 GHz tot 2,47735 GHz

Aantal kanalen

38

Bluetooth®

Bluetooth® systemspecificatie

Bluetooth® Ver.2.1+EDR

Draadloze apparatusurclassificatie

Klasse 2

Ondersteunde profielen

A2DP

Frequentieband

2,4 GHz band FH-SS

Bedieningsafstand

10 m Zichtlijn

• De specificaties können zonder waarschuwing vooraf worden gewijzigd.
  Gewicht en afmetingen zich bij benadering.
• De totale harmonische verrorming worden gemeten door een digitale spectrumanalystor.

DOLBY

DIGITAL

DOLBY

VIRTUAL SPEAKER

PRO LOGIC II

dtts

Digital Surround

Manufactured by:

Panasonic Corporation
