BEDIENUNGSANLEITUNG SC-HTB485EG PANASONIC

Heimkino-Audiosystem

Système home céna

Sistema audio Home Theater

Audiosystem Home Theater

Modell Nr./Modèle n^ /Model No./Model Nr. SC-HTB485

Wir möchen Ohnen für den Kauf thesees Produktsdanken.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieser Produkte aufmerksam durch, und bewahren Sie diese Handbuch für spätere Bezugnahme griffbereit auf.

Bezüglich der Montageanleitungen Die Installation muss durch einen Fachmann erfolgen. ( 13 bis 18)

Lesen Sie vor Beginn der Installation diese Anleitung sowie die Betriebsanleitung sorgfältig durch, um sicherzustellen, dass sie den Vorschriften entspricht. (Bitte bewahren Sie diese Anleitung auf. Sie werden sie zur Wartung besoinigen, oder wenn Sie diesen System umsetzen möchten.)

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschäftigung:
• Setzen Sie these Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf这点 Gerät.
  -Ausschliesslich das empfohlene Zubehor verwenden.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie这点es Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.
• Um Verletzungen zu vermeiden, muss这点es Gerät sich an der Wand gemäß den Installationsanleitungen, befestigt werden.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschäftigung:

Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf thisem Gerät angegebenen Wert entspricht.
- Fugen Sie den Netzstecker vollständig in die Steckdose ein.
Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf.
- Fassen Sie den Stecker nicht mit nassen Händen an.
- Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.
- Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.

• Der Netzstecker ist das trennende Gerät. Installieren Sie diese Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

Knopfelle (Lithium-Batterie)

Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60^ erhitzen oder in ein Feuer werten.
- Die Knopfelle stets außerhalb der Reichweite von Kleinkindern aufbewahren. Die Knopfelle auf keinen Fall in den Mund erhöhen. Falls sie verschlukt wird, unverzüglich arztliche Behandlung aufsuchen.

Kleines Objekt

• Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.
• Bewahren Sie das Klebeband für Kinder unzugänglich auf, um ein Verschlucken zu verhindern.
• Bewahren Sie Knopfbatterien sicher vor Kindern auf, um die Gefahr des Verschluckens zu vermeiden.

ACHTUNG

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größer Entfernung zu dieser Gerät betreiben werden.
• Dieses Gerat ist für den Betrieb in Ländern mit gemässigtem Klima bestimmt.
• Produktidentifikationszeichen befindet sich auf der Geräteunterseite.

Aufstellung

• Stellen Sie these Gerät auf eine ebene Oberfläche.

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschäftigung:

• Installieren oder positionieren Sie这点 Gerät nicht in einem Bucherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüfung des Gerätes sichern.

• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhange.
• Setzen Sie diese Gerät keinem direkten Sonnenlicht, hohen Temperatoren, starker Feuchtigkeit und übermögeners Erschüttungen aus.

Knopfelle (Lithium-Batterie)

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Mit richtiger Ausrichtung der Pole einlagen.

• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen.

• Entfernen Sie die Batterien, wenn Sie die Fernbedienung über langere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunkeln Ort auf.

• Niemals starker Hitze oder offenem Feuer aussetzen.

• Lassen Sie die Batterie(n) nie langere Zeit in einem Auto mit geschlossenen Turen und Fenstern zurück, das direkter Sonneneinzahlung ausgesetzt ist.

• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den

Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmull gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung,

Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie dazu, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an.
Ihren ortlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung descess Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In thisem Fall erfolgt这点 auf Grund der Anforderungen derjenigen

Richtlinien, die für die betreffende Chemikalie erlassen wurden.

C€0682

Konformitätserklarung

"Panasonic Corporation" bestägt hiermit, dass这点 Produkt den grundlegenden Anforderungen und den weiteren zuteffenden Vorgaben der Richtlinie 1999/5/EC entspricht.

Kunden können eine Kopie der Original-DoC unserer R&TTE-konformen Geräte von unseren DoC-Server herunterladen: http://www.doc.panasonic.de

Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Deutschland

Das Produkt ist für den allgemeinen Bedarf vorgesehen. (Kategorie 3)

Inhaltsverzeichnis

Vorsichtsmaßnahmen 2

Vor dem Gebrauch

Mitgelieferte Artikel 5

Dieses System (SC-HTB485) 5
Zubehor 5

Anordnung der Bedienelemente 6

Dieses System (Vorderseite) 6
Dieses System (Rückseite) 7
Fernbedienung 8

Inbetriebnahme

Schritt 1 Anschlisse 9

Anschluss an den Fernseher 9
Anschluss von einem HDMI-kompatiblen Gerät 10
Anschluss an einen 4K Ultra HD Fernseher 11
Verwendendes IR-Blaster 11
Netzkabelanschluss 12

Schritt 2 Aufstellung. 13

Sicherheitsmaßnahmen 13
Aktiver Subwoofer 13

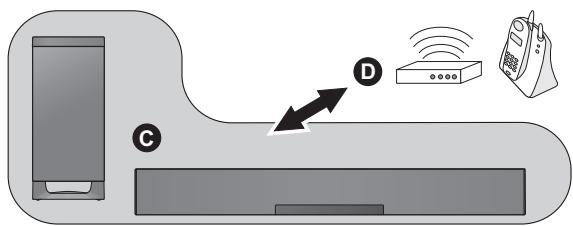

Drahtlos-Schnittstelle 13
AuswahlderAnordnung 14
Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch 15
Bei der Anbringung des Hauptgeräts an einer Wand 16

Schritt 3 Drahtlose Anschlusses 19

Drahtlosverbindung aktiver Subwoofer 19
Bluetooth®-Verbindung 19

Fernbedienungscode 20

Vorgänge

VerwendungdesesSystems 21

3D-Ton 22

Sound-MENU 22

Audio-Format 23

Setup-MENU 24

Verknüpfter Betrieb mit dem Fernseher

Fehlerbeseitigung 26

Uber Bluetooth 29

Pflege des Geräts 29

Lizenzen 29

Technische Daten 30

• Die gezeigten Abbildungen können sich von ihrem Gerät unterscheiden.
• Die Arbeitsgänge in dieser Anleitung werden hauptsächlich für die Fernbedienung beschreiben, jedoch können Sie sie auch am aktiven Subwoofer ausführten, wenn die Bedienelemente die gleichen sind.

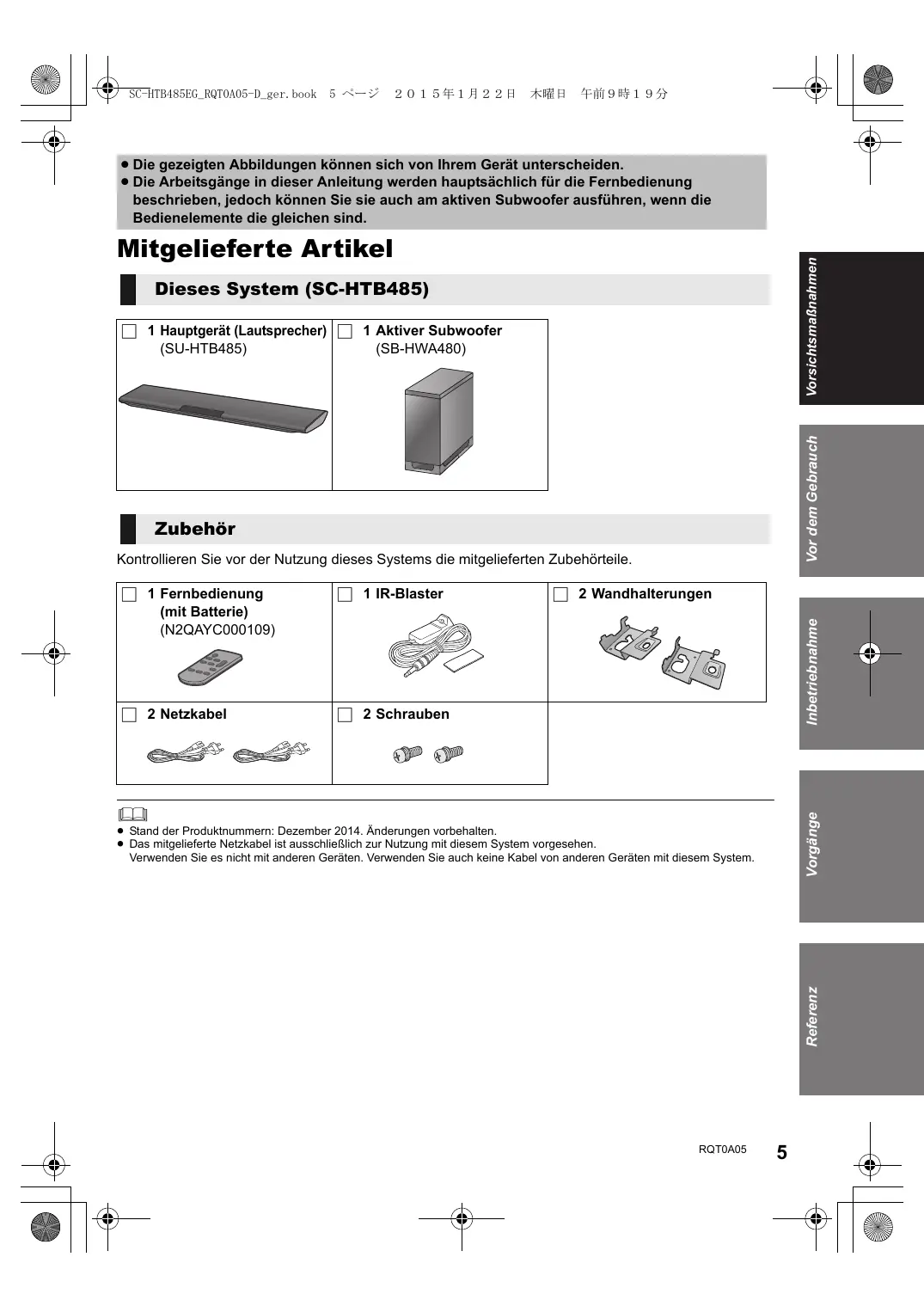

Mitgelieferte Artikel

Dieses System (SC-HTB485)

1 Hauptgerät (Lautsprecher) (SU-HTB485)

1 Aktiver Subwoofer (SB-HWA480)

Zubehör

Kontrollieren Sie vor der Nutzung dieser Systems die mitgelieferten Zubehörteile.

1 Fernbedienung (mit Batterie) (N2QAYC000109)

2Netzkabel

1 IR-Blaster

2 Schrauben

2 Wandhalterungen

• Stand der Produktnummern: Dezember 2014. Änderungen vorbehalten.
• Das mitgelieferte Netzkabel ist ausscheidlich zur Nutzung mit thisem System vorgesehen. Verwendene Sie es nicht mit anderen Geräten. Verwenden Sie auch keine Kabel von anderen Geräten mit thisem System.

Anordnung der Bedienelemente

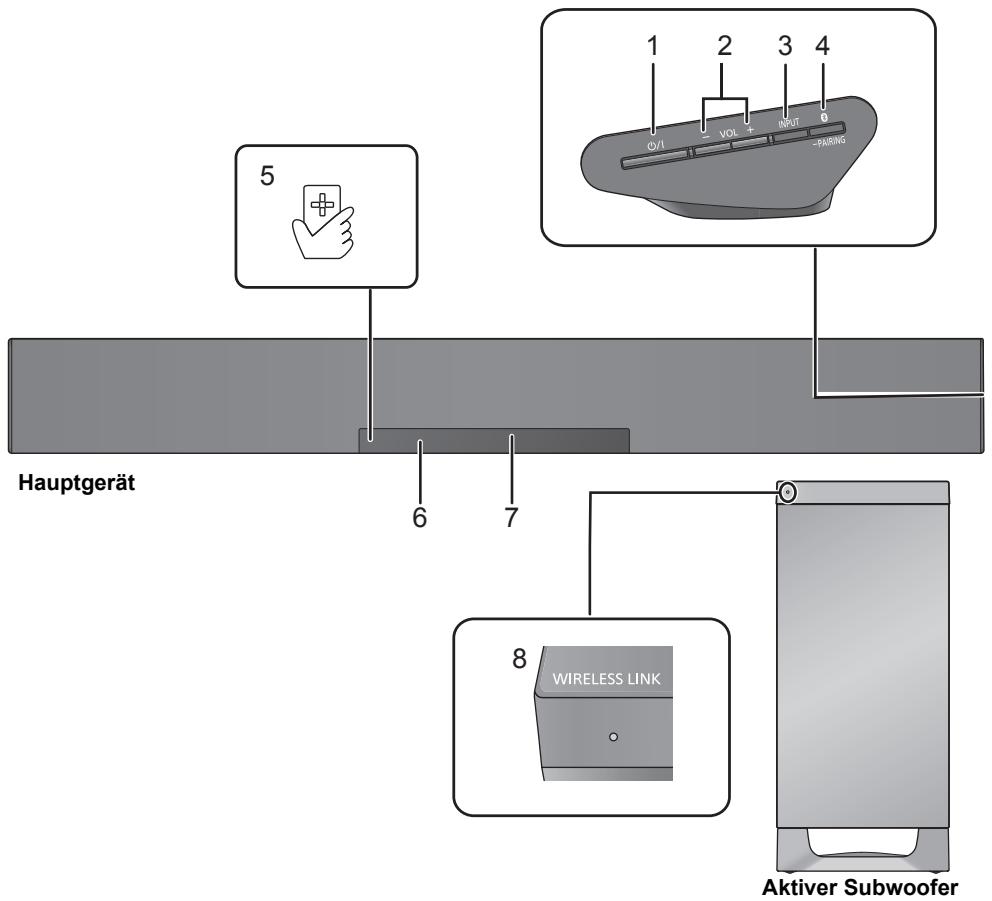

Dieses System (Vorderseite)

1 Bereitschafts-/Ein-Schalter (I/I)
Drücken Sie diese Taste, um das Gerät ein-oder in den Stand-by-Modus zu schalten.
Auch im Stand-by-Modus verbraucht das Gerät eine geringe Menge Strom.
2 Passen Sie die Lautstärke体系建设 Systems an ( 21)
3 Wahlen Sie die Eingangsgquelle ( 21) "TV" "BD/DVD" "BLUETOOTH"

4 Wahlen Sie das Bluetooth®-Gerät als Quelle ( 21)
5 NFC-Touch-Bereich ( 20)
6 Fernbedienungssensor ( 8)
7 Display

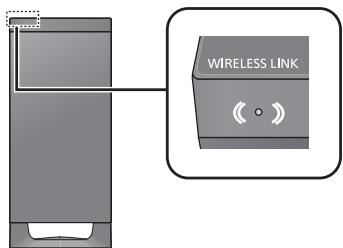

8 WIRELESS LINK-Anzeige ( 19)

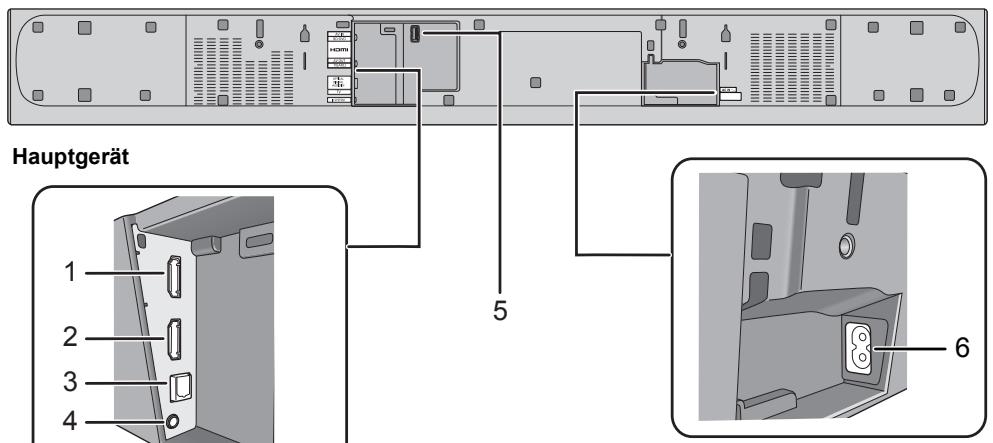

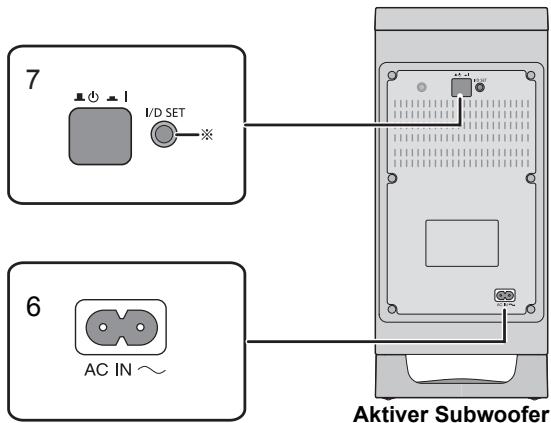

Dieses System (Rückseite)

1 HDMI AV IN (BD/DVD)-Buchse ( 10)
2 HDMI AV OUT (TV (ARC)) Anschluss (ARCKompatibel) ( 9,10)
3 OPTICAL DIGITAL AUDIO IN Anschluss (TV) ( 10)

4 Ir SYSTEM-Buchse ( 11,12)
5 USB-Anschluss (nur für Gebrauch durch Service)
6 AC IN-Buchse ( 12)

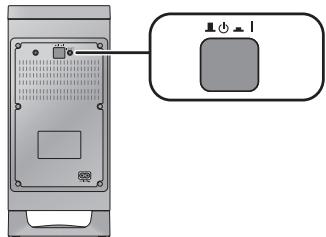

7 Aktiver Subwoofer Ein/Aus ( 19)

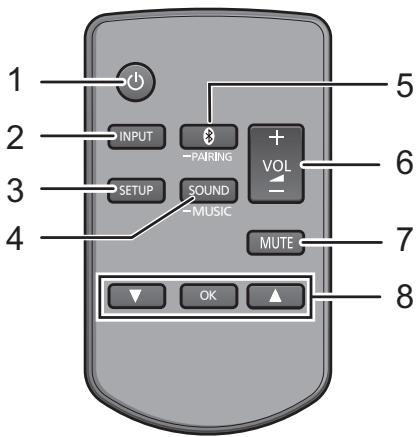

1 Schalten Sie das Hauptgerät ein oder aus (⇒ 21)
2 Wahlen Sie die Eingangsgquelle ( 21) "TV" "BD/DVD" "BLUETOOTH"
3 Wahlen Sie das Setup-MENU ( 24) aus
4 Wahlen Sie das Sound-MENU ( 22) aus
5 Wahlen Sie das Bluetooth®-Gerät als Quelle ( 21)
6 Passen Sie die Lautstärke dieses Systems an ( 21)
7 Stummschalten ( 21)
8 Wahlen Sie aus und bestätigten Sie die Option

Vor dem ersten Gebrauch

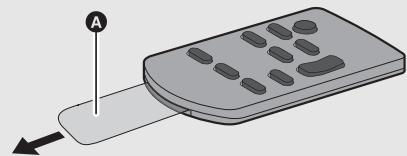

Entferen Sie die Isolierfolie A.

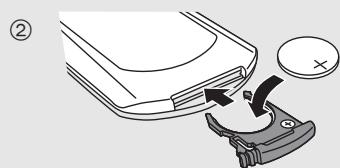

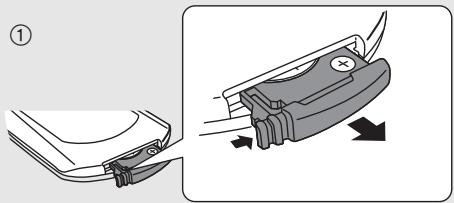

Austauschen einer Knopfbatterie

Batterietyp: CR2025 (Lithium-Batterie)

• Setzen Sie die Knopfbatterie mit der (+)-Markierung nach oben zeigend ein.

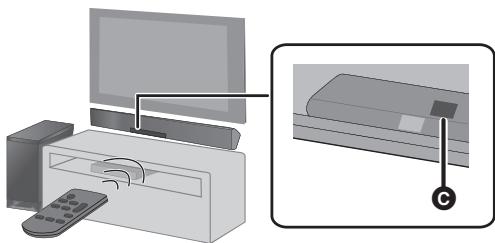

Zum Fernbedienungs-Signalsensor

Der Signalsensor der Fernbedienung befindet sich am Hauptgerät.

• Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs.

Entfernung: Innerhalb von ca. 7 m direkt auf die Vorderseite

Winkel: Ca. 30^ von links und rechts

Layout bei Anordnung auf Tisch

Layout bei Wandmontage

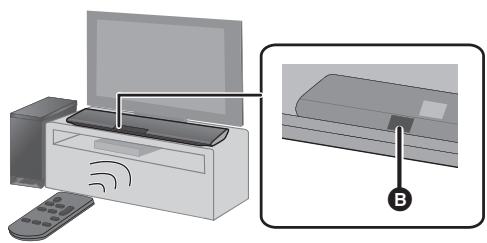

Fernbedienungs-Signalsensor fur Tisch-Layout
Fernbedienungs-Signalsensor fur Wandbefestigung

Schritt 1 Anschlüsse

• Schalten Sie vor dem Anschluss alle Geräte aus, undlesen Sie die betreffenden Bedienungsanleitungen durch.

Schlieben Sie das Netzkabel erst an, wenn alle anderen Anschlüsse hergestellt sind.

HDMI (Hochauflosende Multimedia-Schnittstelle)

• Der HDMI-Anschluss unterscht VIERA Link "HDAVI Control" ( 25) , wenn er mit einem kompatiblen Panasonic Fernseher verwendet wird.
• Verwenden Sie die ARC-kompatiblen High Speed HDMI-Kabel. Nicht-HDMI-konforme Kabel können nicht verwendet werden.
• Wir empfehlen, ein HDMI-Kabel von Panasonic zu verwenden.

IR (Infrarot)-Blaster

• Verwenden Sie den IR-Blaster nicht, wenn die Fernbedienung des Fernsehers nicht vom Hauptgerät blockiert wird. (⇒ 14)

Anschluss an den Fernseher

Prüfen Sie, ob der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" markiert ist.

Der Anschluss unterscheidet sich entsprechend der Kennzeichnung an der HDMI-Buchse.

Markierung "HDMI (ARC)": Anschluss A

Keine Markierung mit "HDMI (ARC): Anschluss 3

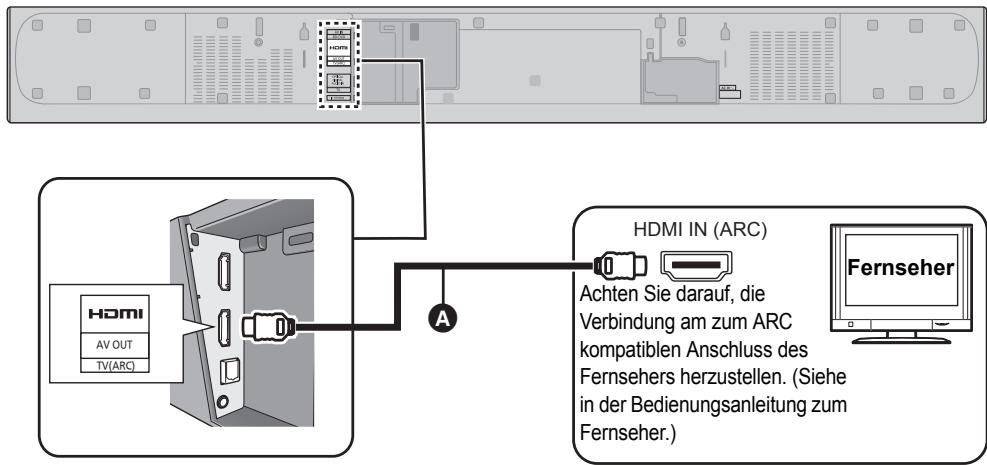

Was ist ARC?

ARC ist eine Abkürzung für Audio Return Channel, auch betracht als HDMI ARC. Es bezieht sich auf eine der HDMI-Funktionen. Wenn Sie das Hauptgeränt den Anschluss mit der Kennzeichnung "HDMI (ARC)" am Fernseher anschließen, ist das optische Digital-Audiokabel, das normalerweise besteht wird, um Sound über einen Fernseher auszugegeben, nicht mehr erforderlich, und Sie können die Bilder und den Sound des Fernsehers über ein einzelnes HDMI-KabelGENießen.

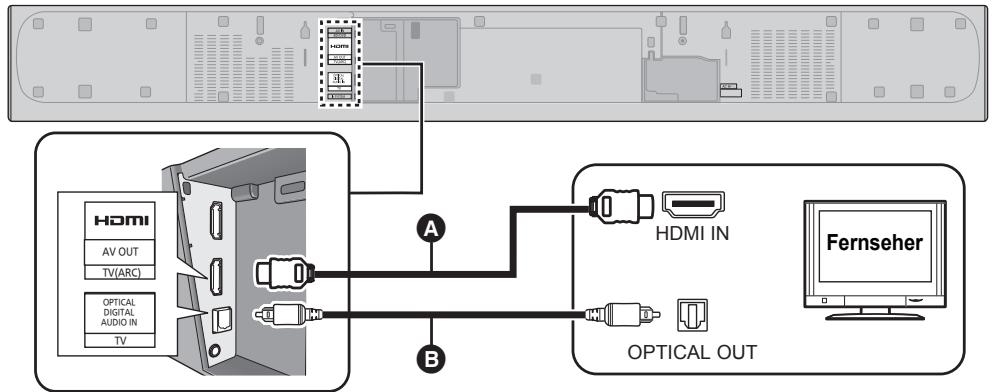

Stellen Sie den Anschluss her.

A Markierung "HDMI (ARC)"

A HDMI-Kabel

A HDMI-Kabel

Optisches Digital-Audiokabel

• Stellen Sie sichere, dass Sie bei Verwendung des optischen Digital-Audiokabels den Stecker richtig einstecken.

Anschluss von einem HDMI-kompatiblen Gerät

Sie konnen das Audiosignal von dem angeschlossenen Blu-ray Disc Player, DVD-Player, der Set Top Box, etc. zu diesen System leiten.

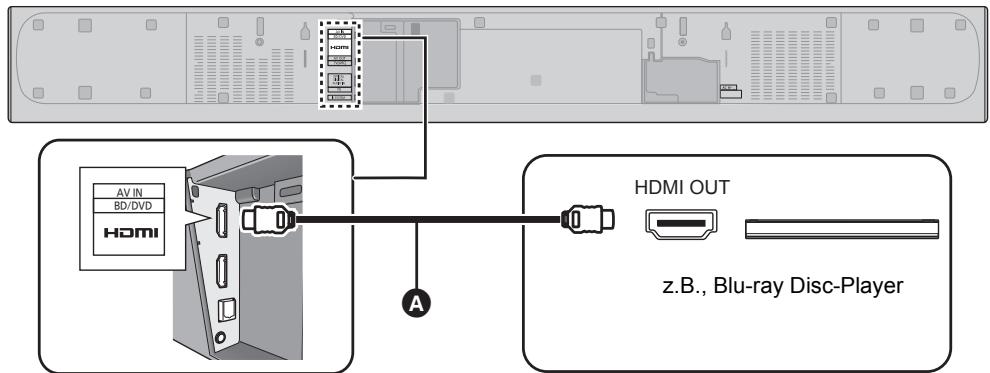

Vorbereitung

• Verbinden Sie das Hauptgerät mit dem Fernseher. (⇒ 9)

A HDMI-Kabel

HDMI-Standby-Signal

Auch wenn sich das Hauptgerät im Standby-Modus befindet, wird das Audio- und/oder Videosignal von dem an den HDMI AV IN-Anschluss angeschlossenen Gerät an den Fernseher gesendet, der mit dem HDMI AV OUT-Anschluss verbunden ist (der Sound wird nicht von thisem System ausgegeben).

3D-Kompatibilität

Kompatibel mit FULL HD 3D TV und Blu-ray Disc Playern.
- Das Hauptgerät kann das 3D-Video signal von einem 3D-kompatiblen Blu-ray Disc Player an einen Full HD 3D-Femseher übertragen.

• Die notwendigen Einstellungen zur Ausgabe der Video- und Audiosignale entnehmen Sieitte der Betriebsanleitung des angeschlossenen HDMI-kompatiblen Geräts.

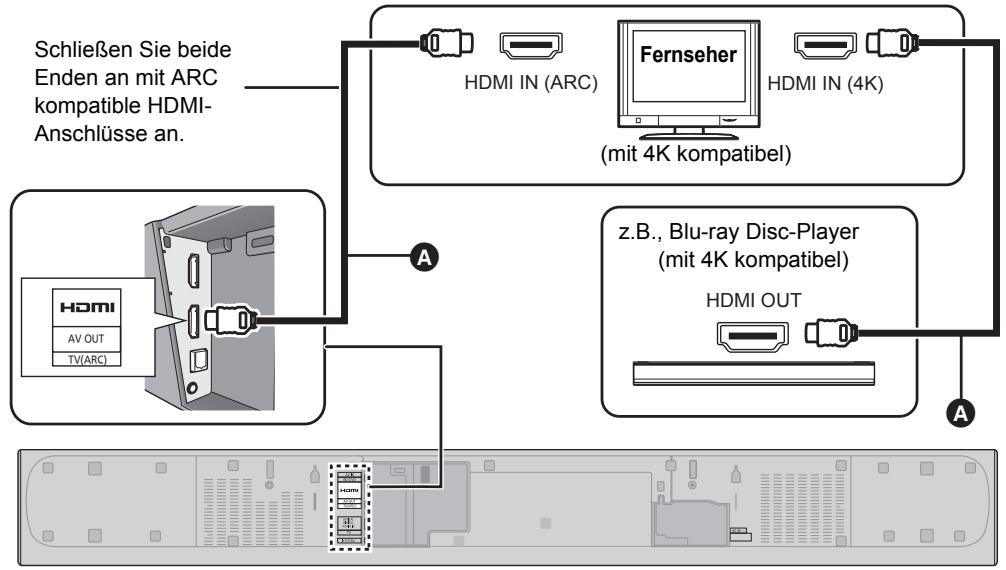

Anschluss an einen 4K Ultra HD Fernseher

Dieses System kann nicht den 4K Inhalt eines 4K kompatiblen Geräts auf einen 4K Ultra HD Fernseher übertragen. Sie können das Gerät jeder an einen 4K Ultra HD Fernseher anschließen, um den 4K Inhalt zu genieten.

A HDMI-Kabel

• Siehe in der Betriebsanleitung des 4K Ultra HD Fersehers (VIERA) und des kompatiblen 4K/60p Geräts für die Einrichtung und die Wiedergabe des 4K Inhalts.
  Um die Mehrkanal-Ausgabe von thisem System zu genieben, stellen Sie die Audioausgabe des anderen Gerats auf Bitstream.
• Das in diesen System eingebene Audiosignal besteht bis 5.1 Kanäle.

Verwendendes IR-Blaster

Mit dem Anschluss des IR-Blaster kann das von dem Signalsensor der Fernbedienung these Systems empfangene IR-Signal an den Fernsehersensor gesendet werden.

Verwenden Sie die Fernbedienung des Fernsehers innerhalb des Betriebsradius des

Signalsensors der Fernbedienung these Systems.

Fur den Tätigkeitenbereich siehe Seite 8.

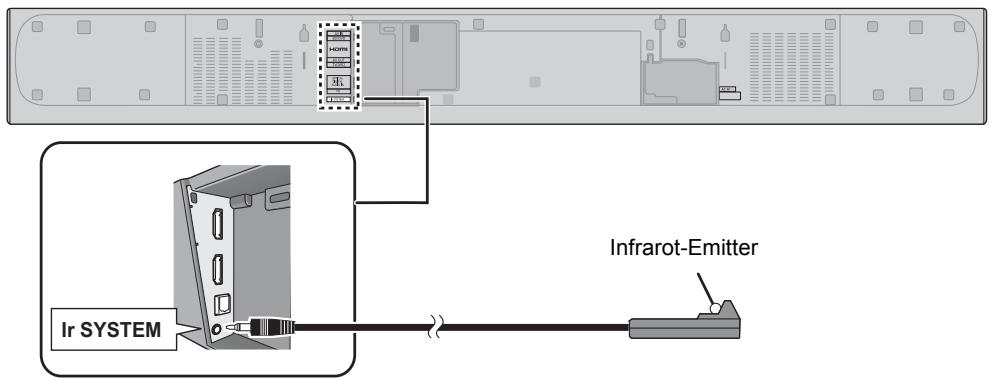

1 Schlieben Sie den Klinkenstecker an die Buchse Ir SYSTEM des Hauptgerätes an.

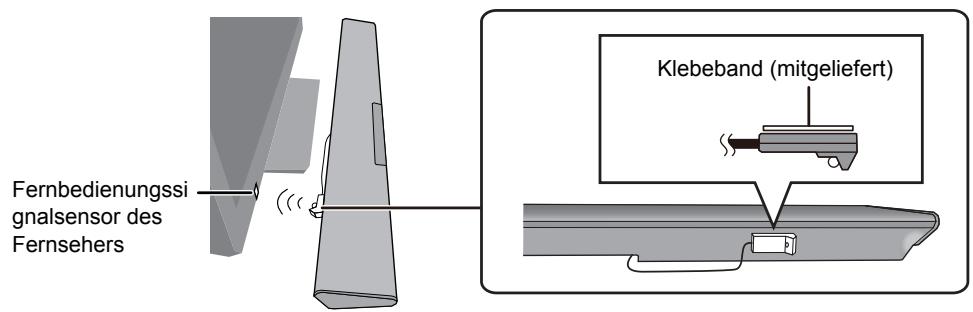

Platzieren Sie den Infrarot-Emitter in Sight des Sensors der Fernbedienung des Fernsehers.

• Für die Anbringung des Fernbedienungssignalsensor des Fernsehers siehe Betriebsanleitung des Fernsehers.

Richten Sie die Fernseherfernbedienung auf den Fernbedienungssensor deses Systems und betätigten Sie den Fernseher.

• Zum Anbringen des Signalsensors der Fernbedienung these Systems siehe auf Seite 8.
• Stellen Sie sichere, dass die Oberfläche, auf der das Klebeband angebracht wird, sauber ist.
• Wenn Sie das Klebeband abziehen, können die Oberfläche beschädigt werden und das ausgesetzte Klebeband könnte bleiben.

Nach dem Sie festgestellt haben, dass der Fernseher korrekt Funktioniert, sichern Sie sie durch Andrücken des Klebebands.

• Der mitgelieferte IR-Blaster ist nur mit Panasonic-Fernsehern kompatibel.

Aufstellungsbeispiel

Auf der Rückseite des Hauptgerätes:

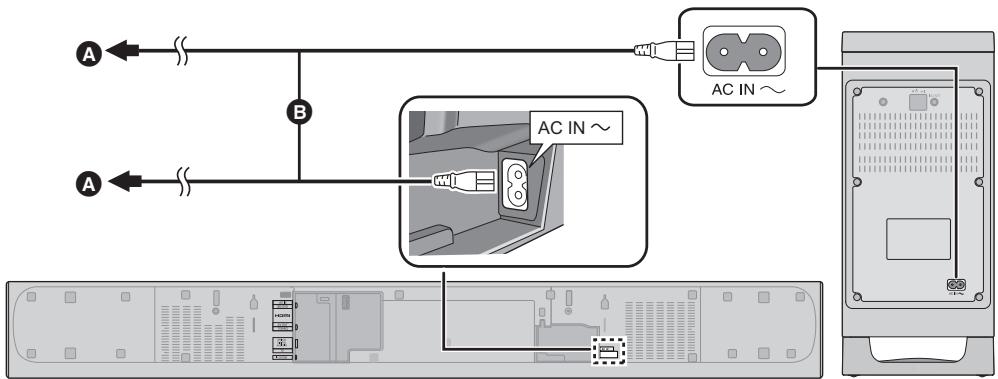

Netzkabelanschluss

• Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind.

An eine Netzsteckdose
3 Netzkabel (mitgeliefert)
- Dieses System verbraucht auch eine geringe Menge Strom ( 30), wenn es ausgeschaltet ist. Ziehen Sie, im Interesse der Energieeinsparung, den Stecker aus der Netzsteckdose, wenn Sie das System für eine lange Zeit nicht verwenden.

Energie sparen

Das Hauptgerät ist darauf ausgelegt, den Stromverbrauch zu reduzieren und Energie einzusparen.

• Das Hauptgerät wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingegt, und für ca. 20 Minuten kein Bedienvorgang ausgeführrt wird. Um diese Funktion auszuschalten, siehe Seite 24, "AUTO POWER DOWN".

Schritt 2 Aufstellung

Sicherheitsmaßnahmen

Die installation muss Fachmannisch durchgeführt werden.

Die Installation sollte prinzipiell durch einen Fachmann erfolgen.

PANASONIC IST NICT VERANTWORLICH FÜR SCHÄDEN AM EIGENTUM ODER FÜR SCHWERE VERLETZUNGEN, EINSCHL. TOD INFOLGE UNVORSCHRIFTSMÄSSIGEN EINBAUS ODER INKORREKER HANDHABUNG.

• Achten Sie darauf, das Hauptgerät wie in dieser Bedienungsanleitung beschrieben zu installieren.
• Verwenden Sie Methoden für die Montage, die der Struktur und dem Material des Montageorts angemessen sind.

Achtung

• Dieses System ist nur wie in dieser Bedienungsanleitung beschrieben zu verwenden. Andernfalls kann es zu Schäden am Verständner und/oder Laufsprecher kommt, und zu Brandgefahr führen. Wenden Sie sich an einen qualifizierten Servicetechniker, wenn Schäden aufgetreten sind, oder Sie eine plottliche Leistungsänderung feststellen.
• Versuchen Sie nicht, das Hauptgerät unter Verwendung anderer als der in thism Handbuch beschrieben Methoden, an einer Wand anzubringen.

• Halten Sie das Hauptgerät nicht in einer Hand, um Verletzungen zu vermeiden. Sie konnten das Hauptgerät beim Tragen fallen lessen.
• Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

Aktiver Subwoofer

Beim Umsetzen des aktiven Subwoofer

A Fassen Sie den aktiven Subwoofer nicht an dieser Öffnung an.
Die inneren Teile konnten beschädigt werden.
Fassen Sie beim Umsetzen immer den Boden des aktiven Subwoofer an.

Drahtlos-Schnittstelle

Um Interferenzen zu vermeiden, halten Sie die folgenden Entfernungen zwischen dem Hauptgerät/aktiver Subwoofer und anderen elektronischen Geräten, die dieselbe Radiofrequenz (2,4 GHz Band) nutzen, ein.

Hauptgerat/Aktiver Subwoofer
Wireless Router,drahtlosesTelefon undandereelektronischeGeräte: ca.2m

AuswahlderAnordnung

Wahlen Sie eine für Sie passende Aufstellungsmethode.

Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch

• Stellen Sie das Hauptgerät auf eine ebene und waagerechte Oberfläche.

Bei der Anbringung des Hauptgeräts an einer Wand

• Stellen Sie das Hauptgerät auf eine ebene und senkrechte Oberfläche.

■ Bei Positionierung des Hauptgeräts vor dem Fernseher

Das Hauptgerät kann verschiedene Sensoren des Fernsehers (C.A.T.S. (Contrast Automatic Tracking System)-Sensor, -Fernbedienungssensor, etc.) und des 3D-Brillensenders an einem zu 3D kompatiblen Fernseher, blockieren oder stären.

• Wenn Störungen auftreten, bewegen Sie das Hauptgerät weiter vom Fernseher weg. Wenn der Fernseher immer noch nicht richtig Funktioniert, versuchen Sie, es in einem Regal oder an der Wand montiert zu verwenden.

■ Wenn der Fernbedienungssensor des Fernsehers durch das Hauptgerät blockiert ist.

Versuchen Sie die Fernseherfernbedienung aus einem anderen Winkel zu verwenden. Bei Fortbestehen des Problems konnen Sie den mitgelieferten IR-Blaster zur Weitergabe des Signals an das Fernsehgerät verwenden. ( 11,12)

• Stellen Sie den aktiven Subwoofer nur weniger Meter vom Hauptgerät und in einer horizontalen Position auf, mit der Oberseite nach offen.
• Verwenden Sie das Hauptgerät oder den aktiven Subwoofer nicht in einem Metallschrank.
• Wenn Sie den aktiven Subwoofer zu nahe zu Wänden und Ecken aufstellen können dadurch die Basse zu stark werden. Decken Sie Wandecken und Fenster mit dicken Vorhängen ab.
• Wenn unregelmäßige Farben aufhemn Fernseher auftreten, schalten Sie den Fennseher fur ca. 30 Minuten aus. Wenn das Problem weiterhin besteht, bewegen Sie das Hauptgerat und den aktiven Subwoofer weiter vom Fennseher weg.
• Halten Sie magnetisierte Gegenstände entwickel. Magnetisierte Karten, Uhren, etc., können beschädigt werden, wenn sich diese zu nah am Hauptgerät und am aktiven Subwoofer befinden.

Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch

Zusätzlich erforderliches Zubehr (handelsüblich)

• Halteschnur
• Ossenschrauben (zur Befestigung der Halteschnur)

• Verwenden Sie käufiglich erhältliche Schrauben, die mehr als 26kg lagen konnen.
• Verwenden Sie ein Seil, das dazu ausgerichtet ist, über 26kg zu tragen (mit einem Durchmesser von ca. 1,5 mm).

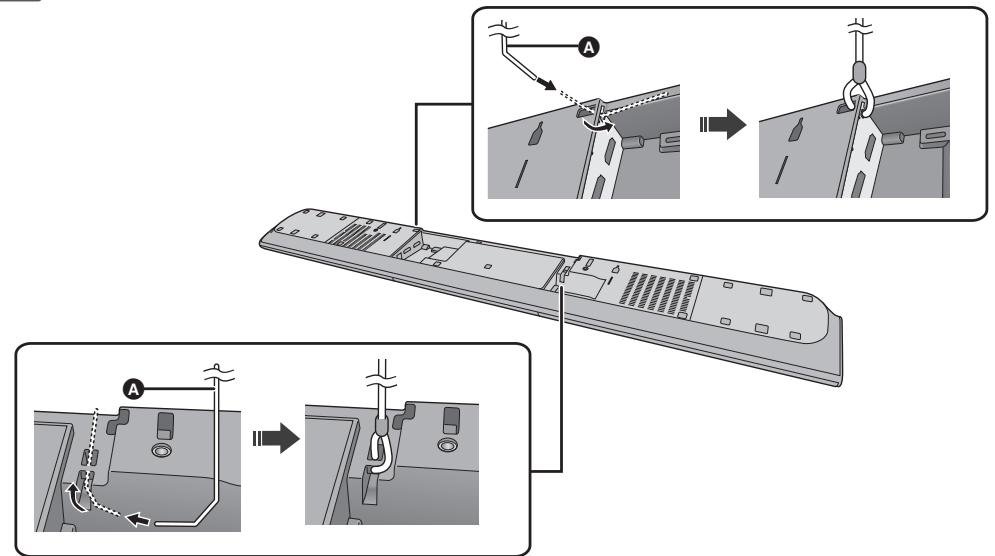

1 Bringen Sie das Kabel am Hauptgerät an.

A Schnur*
※ Kann das Kabel nicht durch die LÖcher geführt werden, versuchen Sie, es an 2 Stellen zu biegen, ca. 5mm von der Kuppe entfert, in einem Winkel von 45^ (wie oben abgebildet).

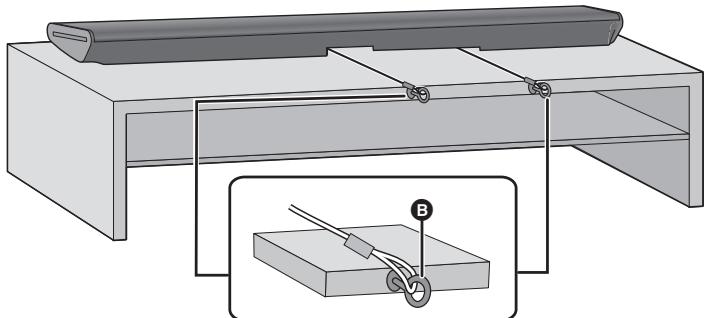

Stellen Sie das Hauptgerät an der gewünschten Position auf und bringen Sie jedem Seil am Regal oder Tisch an.

• Prufen Sie, ob der Schlupf der Schnur minimal ist.
• Lehnen Sie das Hauptgerät nicht an den Fernseher oder an die Wand an.

B Ossenschraube

In einer Position mit über 26kg Tragfähigkeit befestigen.
- Je nach der Position des Hauptgeräts kann sich die Schraubposition der Schraubenöse unterscheiden.

Beider Anbringung des Hauptgeräts an einer Wand

Das Hauptgerät kann mit den beiliegenden Wandhalterungen usw. an der Wand montiert werden.

Stellen Sie sicher, dass die verwendete Schraube und die Wand ausreichend stark sind, um das Gewicht von mindestens 26kg zu ertragen.

Die Schrauben und sonstigen Bauteile liegen nicht bei, da Typ und Großbe bei jeder Installation unterscheidlich sind.

• Siehe in Schritt 3 für Details zu den erforderlichen Schrauben.
• Bringen Sie als eine zusätzliche Sicherheitsmaßnahme unbedingt die Halteschnur an.

Mitgelieferte Zubehörteile

2 Schrauben

2 Wandhalterungen

Zusätzlich erforderliches Zubehör (handelsüblich)

Schrauben zur Wandmontage 2
- Halteschnur.
- Ossenschrauben (zur Befestigung der Halteschnur)

• Verwenden Sie ein Seil, das dazu ausgerichtet ist, über 26kg zu tragen (mit einem Durchmesser von ca. 1,5 mm).

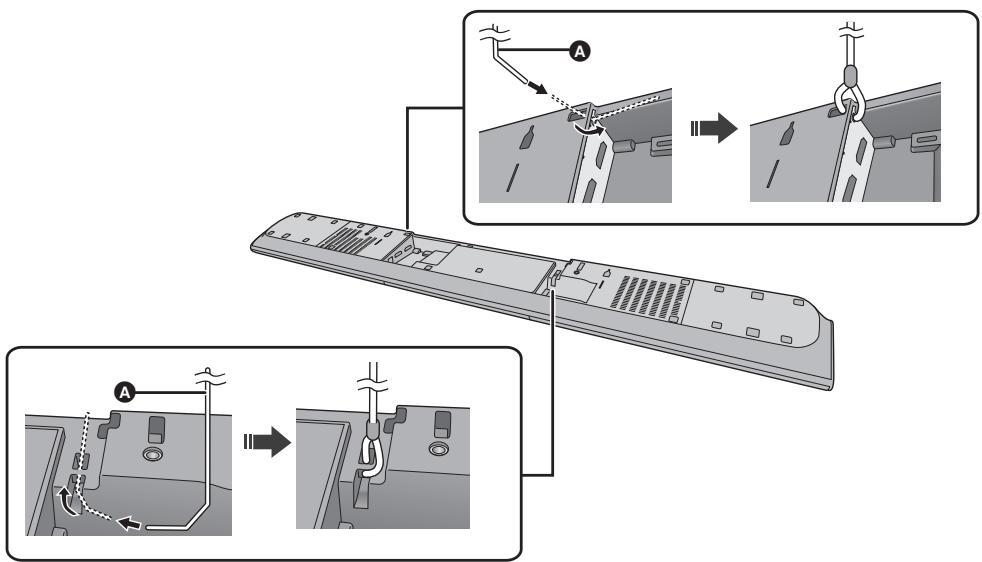

Bringen Sie das Kabel am Hauptgerät an.

A Schnur

※ Kann das Kabel nicht durch die LÖcher geführt werden, versuchen Sie, es an 2 Stellen zu biegen, ca. 5 ~mm von der Kuppe entfern, in einem Winkel von 45^ (wie oben abgebildet).

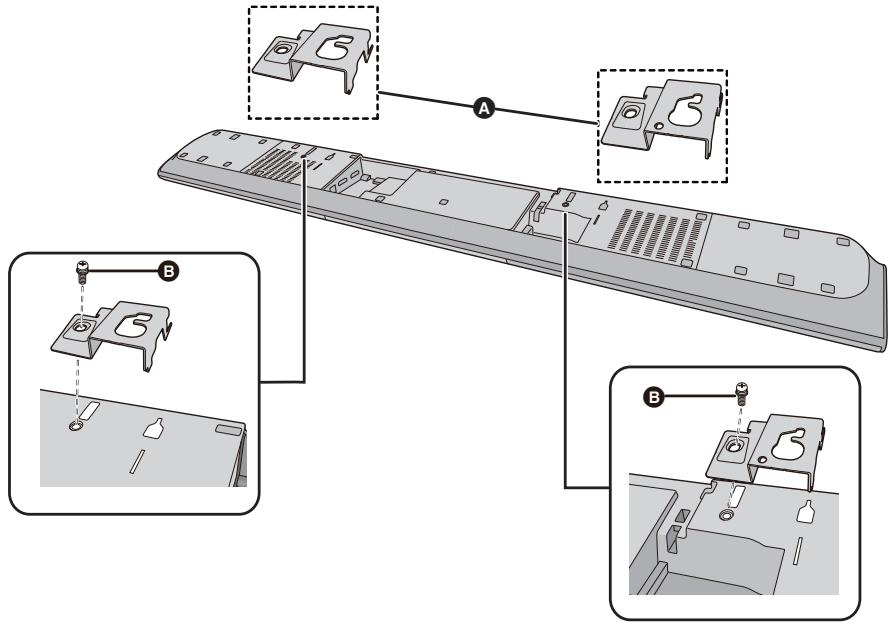

2 Bringen Sie die Wandhalterungsbügel am Hauptgerät an.

A Wandhalterungen (mitgeliefert)
Schaube (mitgeliefert)

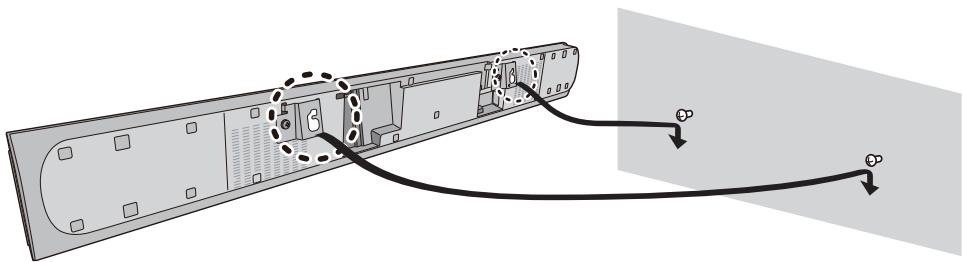

3 Schrauben Sie eine Schraube in die Wand.

• Verwenden Sie die unter angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.
  Lassen Sie mindestens 100 mm Freiraum über dem Hauptgerät, damit ausreichend Platz zum Einsetzen des Hauptgerätes vorhanden ist.
• Positionieren Sie das Hauptgerät so, dass rechts davon ein Freiraum von mindestens 50mm vorhanden ist. Falls dieser Abstand nicht eingehalten wird, ist es unter Umständen nicht möglich, auf die Tasten zuzugreifen.
• Verwenden Sie eine Wasserwaage, um sicherzustellen, dass beiden Schraubbohrungen waagerecht zueinander sind.

Mindestens 30~mm
D 4,0mm
E 7,0mm bis 9,4mm
F Wand oder Saule
G 1,6 mm bis 2,5 mm

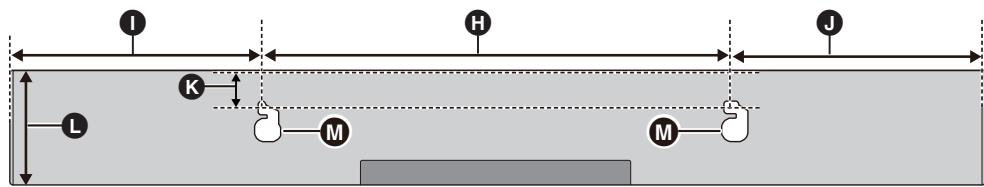

Frontansicht (halbtransparentes Bild)

400mm

27 mm

1 275 mm

110mm

275 mm

Loch zur Wandbefestigung

SO	SO NICTH
● Bewegen Sie den Laufsprecher so, dass sich die Schraube an dieser Position befindet.	● Bei dieser Position besteht die Gefahr, dass der Laufsprecher hinunterfällig, wenn er nach links oder rechts bewegt wird.

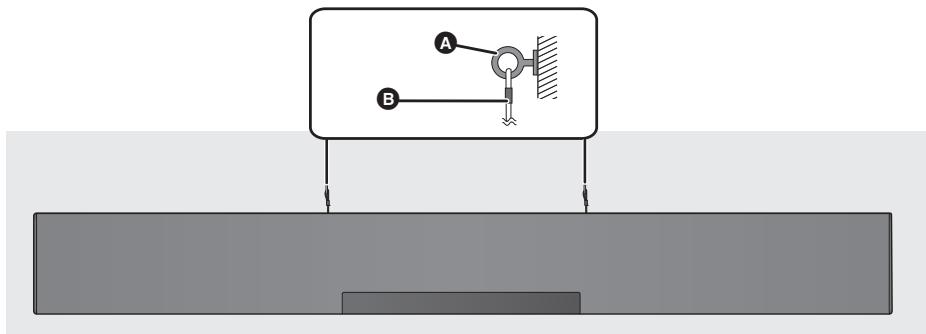

Sichern Sie das Seil an der Wand.

• Prufen Sie, ob der Schlupf der Schnur minimal ist.

A Ossenschraube
Schnur

Schritt 3 Drahtlose Anschlüsse

Drahtlosverbindung aktiver Subwoofer

Vorbereitung

• Schalten Sie das Hauptgerät an.

Drucken Sie [1]

Ein-/Aus-Taste des aktiven Subwoofer[s]

Verwenden Sie diese Taste, um den aktiven

Subwoofer ein- und auszuschalten.

1:

Der aktive Subwoofer ist eingeschaltet.

10:

Der aktive Subwoofer ist ausgeschaltet.

Der aktive Subwoofer verbraucht eine geringe

Menge Strom, auch wenn er ausgeschaltet ist (1, 6).

Prufen Sie, ob der drahtlose Link aktiviert wurde.

WIRELESS LINK-Anzeigeleuchte

Leuchtet rot:

Wireless Link ist nicht aktiviert.

Leuchtet grün:

Wireless Link ist aktiviert.

Blinkt grün:

Der aktive Subwoofer entsucht, eine drahtlose

Verbindung zum Hauptgerät herzustellen.

Der Wireless-Link wird aktiviert, wenn das Hauptgerät und der aktive Subwoofer bereits eingeschaltet sind.

Bluetooth®-Verbinding

Durch Verwendung der Bluetooth® Verbindung können Sie drahtlos Sound vom Bluetooth® Audiogerät mit diesen Gerät anhören.

• Weitere Informationen zur Verbindung eines Bluetooth®-Geräts finden Sie in der Bedienungsanleitung des Bluetooth®-Geräts.

Vorbereitung

• Schalten Sie die Bluetooth®- Funktion des Geräts ein und stellen Sie das Gerät in der Nähe des Hauptgeräts auf.

Bluetooth® Verbindung

Drucken Sie [8] zur Auswahl von "BLUETOOTH".

• Wird "PAIRING" auf dem Display angezeigt, gehen Sie zu Schritt 3.

Drücken und halten Sie [8] gedrückt bis "PAIRING" auf dem Display erscheint.

Wahlen Sie "SC-HTB485" aus dem Bluetooth®-Menu des Bluetooth®-Geräts.

• Wenn Sie zur Eingabe des Zugangsschlüsse am Bluetooth®-Gerät aufgefordert werden, geben Sie "0000" ein.
• Wenn das Bluetooth®-Gerät angeschlossen ist, wird der Name des angeschlossenen Geräts ein paar Sekunden lang auf dem Display angezeigt.

• Mit diesen System konnen Sie bis zu 8 Geräte registrierieren.
  Wird ein 9. Gerät angekoppelt, wird das Gerät, das am langsten nicht verwendet wurde, ersetzt.

Anschluss eines gekoppelten Bluetooth®-Geräts

Drücken Sie [3], um in den Bluetooth®-Modus zu gelangen.

"BLUETOOTH READY" erscheint auf dem Display.

Wahlen Sie "SC-HTB485" aus dem Bluetooth® -Menu des Bluetooth®-Geräts.

Abtrennen eines Bluetooth®-Geräts

Drücken und halten Sie [3] gedrückt bis "BLUETOOTH READY" auf dem Display erscheint.

• Wird "BLUETOOTH" als Quele ausgewählt, versucht das System automatischen, den Anschluss an das zuletzt angeschlossene Bluetooth®-Gerät herzustellen.
• Das Bluetooth®-Gerät wird abgeschalten, wenn eine andere Audiokuelle (z. B., "TV") ausgewählwt wird.
• Dieses System kann nur mit einem Gerät auf einzeln verbunden sein.
• Zur Änderung der Tonguality, siehe auf Seite 24 "LINK MODE".

Verbindung per Tastendruck (Verbindung über NFC)

Nur für NFC-kompatible Bluetooth®-Geräte (Android™-Geräte)

Durch einfaches Berühren eines NFC (Near Field Communication)-kompatiblen Bluetooth®-Geräts auf dem Hauptgerät können Sie alle Vorbereitungen, einschließlich die Registriierung eines Bluetooth®-Geräts sowie die Herstellung einer Verbindung, abschieden.

Vorbereitung

• Schalten Sie die NFC-Funktion des Geräts ein.
• Android-Geräteversionen unter 4.1 erfordem die Installation der App "Panasonic Music Streaming" (kostenlos).

1 Geben Sie "Panasonic Music Streaming" in das Suchfeld von Google Play™ zur Sueche ein, danach wahlen Sie "Panasonic Music Streaming" aus.
2 Starten Sie die App "Panasonic Music Streaming" auf dem Gerät.

• Folgen Sie den Anweisungen auf dem Bildschirm Ihres Geräts.
• Verwenden Sie immer die aktuelle Version der App.

Drucken Sie [8] zur Auswahl von "BLUETOOTH".

Berühren und halten Sie Ihr Gerät im NFC-Touch-Bereich des Hauptgeräts [3]. (⇒ 6)

Bewegen Sie das Bluetooth®-Gerät solange nicht, bis es einen Signalton abgibt, eine Meldung anzeigt oder auf irgendene Art reagiert.
Wenn das Bluetooth®-Gerät reagiert hat, entfernen Sie es vom Hauptgerät.

• Wenn das Bluetooth®-Gerät registriert und die Verbindung hergestellt wurde, wird der Name des angeschlossenen Geräts eine Sekunden lang am Display angezeigt.
  Die Position des NFC-Touch-Bereichs unterscheidet sich je nach Gerät. Wenn keine Verbindung hergestellt werden kann, obwohl Ihr Bluetooth®-Gerät den NFCTouch-Bereich des Hauptgeräts berührt hat,ändern Sie die Position des Geräts. Der Zustand konnte sich auch verbessern, wenn Sie die entsprechende App

"Panasonic Music Streaming" herunterladen und starten.

Starten Sie die Wiedergabe auf dem Bluetooth®-Gerät.

• Wenn Sie dem Hauptgerat ein anderes Gerat nahern, können Sie die Bluetooth®-Verbindung aktualisieren. Die Verbindung zum zuvor verbundenen Gerat wird automatisch getrennt.
• Wenn die Verbindung hergestellt wurde, startet die Wiedergabe, je nach verwendeten Geräteotyp, möglicherweise automatisch.
  Die Verbindung per Tastendruck Funktioniert möglicherweise je nach verwendeten Gerätotyp nicht ordnungsgemäß.

RQT0A05

Fernbedienungscode

Wenn andere Panasonic-Geräte auf die Fernbedienung these Systems reagieren,ändern Sie den Fernbedienungsgcode an thisem System und an der Fernbedienung.

Vorbereitung

• Schalten Sie alle anderen Panasonic-Produkte aus.
  Schalten Sie das Hauptgerät an.

So stellen Sie den Kode auf "REMOTE 2" Halten Sie [MUTE] und [OK] mindestens 4 Sekunden lang gedrückt.

"REMOTE 2" erscheint auf dem Display.

So stellen Sie den Kode auf "REMOTE 1" Halten Sie [MUTE] und [] mindestens 4 Sekunden lang gedrückt.

"REMOTE 1" erscheint auf dem Display.

Verwendung deses Systems

Vorbereitung

• Schalten Sie den aktiven Subwoofer ein.
• Schalten Sie den Fernseher und/oder das angeschlossene Gerät an.

Drücken Sie [] , um das Hauptgerät einzuschalten.

Wahlen Sie die Quelle.

Drücken Sie	Zur Auswahl von
[INPUT]	"TV"→“BD/DVD”↑-“BLUETOOTH”←
[3]	“BLUETOOTH”

• These Fermbedienung kann nicht verwendet werden, um die Bedienung der verbundenen Geräte zu steuern.

■ Wenn "BLUETOOTH" als Quelle gewählt ist

Am Bluetooth®-Gerät:

Wahlen Sie theses System als Ausgangsquelle des angeschlossenen Bluetooth®-Geräts und beginnen Sie die Wiedergabe.

■ Wenn "BD/DVD" als Quelle gewählt ist

Schalten Sie den Fernseher und das angeschlossene Gerät ein:

Wahlen Sie den TV-Eingang fur diesen System und starten Sie die Wiedergabe am angeschlossenen Gerät.

Einstellen der Lautstärke des Systems

Drucken Sie [+VOL - ]

Lautstärkebereich: 0 bis 100

Stummschalten

Drucken Sie [MUTE].

• Wahlrend der Stummschaltung wird "MUTE" am Display angezeigt.
• Drücken Sie die Taste erneut, um abzubrechen oder regeln Sie die Lautstärke.
• Die Stummschaltung wird bei Ausschalten des Geräts aufgehoben.

Funktioniert these System nicht wie erwartet oder ist der Ton ungewöhnlich, kann durch ein Rücksetzen der Einstellungen auf die Werkseinstellungen das Problem behoben werden. ( 26)

• Kommt Sound aus den Laufsprechern des Fernsehers, verringem Sie die Lautstärke des Fernsehers auf das Minimum.

3D-Ton

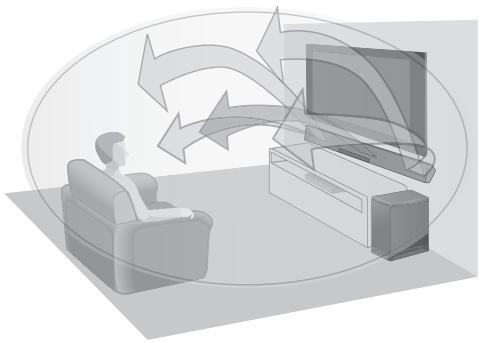

Dieses System bietet ein Gefuhl, dass der Sound und das Bild eins sind.

• Um den angewandten Effekt zuändern, siehe "Sound-MENU". (→ rechts)

z.B. Bild des 3D-Tons

3D-Ton
Dolby®Virtual Speaker	Mit diesen Effekt konnen Sie einen Surround-Toneffekt ähnlich 5.1ch mit einer beliebigen Audioquelle wahrnehmen.
3D-Surround-Effekt	Zusätzlich zu diesen Effekt des Dolby Virtual Speaker hat Panasonic die eigene Technologie mit Tonfeldsteuerung angewandt, um den Tonbereich nach vorn, halten, oben und unter auszudehnen sowie damit einen Klang mit Tiefe und Kraft zu erzeugen, der 3D-Bildern better gerecht wird.
Dialog-Sprachmodus	Sportkommentare und Dialoge aus Fernsehfilmen sind schlecht zu vernehmen, wenn der Ton aus dem Fernseher kommt, wodurch man das Gefühl hat, dass der Ton und das Bild eines sind. Auch der Dialog wird gegenüber den anderen Tönen während der Wiedergabe bei normaler Lautstärke in den Vordergrund gestellt, d.h. auch, wenn die Lautstärke beim nachtlichen Betrieb verringert wird.

• Effekt Dolby Virtual Speaker ist EIN mit Ausnahme des STEREO-Modus.
  Um Dolby Virtual Speaker und die 3D-Surround-Effekte auszuschalten, wahren Sie "STEREO" als Ton-Modus. (⇒ reels)
• Um den 3D-Surround-Effekt und den Clear-Mode-Dialogreffekt auszuschalten, siehe "3D CLR Dialog". (⇒ 23)

Sound-MENU

Drucken Sie wiederholt [SOUND], um den Toneffekt auszuwahlen.

Drucken Sie wiederholt [, ] um die gewünschte Einstellung auszuwahlen, danach drucken Sie [OK].

SOUND MODE	STANDARD: Bestens für dramatische Filme und Unterhaltungssshows geeignet. STADIUM: Erzeugt einen realistischen Ton für Live-Sportsendungen. MUSIC: Verbessert den Ton von Musikinstrumenten und Liedern. • Alternativ zu den Schritten 1 und 2 konnen Sie den "MUSIC"-Modus direkt auswahlen, indem Sie [SOUND] gedrück halten, bis auf dem Display "MUSIC" angezeigt wird. CINEMA: Erzeugt einen kräftigen, dreidimensionalen Ton für Fuß. NEWS: Verständär die Stimmenden der Sprecher bei Nachrichten und Sportkommentaren. STEREO: Spiel jeder Tonquelle in Stereo ab.
SUBWOOFER	Sie können den Bass einstellen. Dieses Gerät wählt automatisch die geeignetste Einstellung gemäß der Wiedergabequellenart. LEVEL 1 LEVEL 2: Standardeinstellung für 2-kanalige Audioquelle LEVEL 3: Standardeinstellung für Mehrkanal-Audioquelle LEVEL 4: Die Einstellung, die Sie ausführten, wird aufbewahrt und jedes Mal, wenn Sie dieselbe Quellenart verwenden, wieder aufgerufen.
DIALOG	Passen Sie die Dialogstufe an. LEVEL 1 LEVEL 2 LEVEL 3 LEVEL 4 “DIALOG” wird nicht am Display angezeigt, wenn “3D CLR DIALOG” auf “OFF” eingesetzt ist.
H.BASS	Verbessert den harmonischen Basseffekt. ON OFF
3D CLR DIALOG	Die 3D Clear Mode Dialog- Funktion erzeugt ein Tonfeld, das dem Ton, der von einem TV-Bildschirm kommt gleicht und macht die Dialoge klarer. ON: 3D Surround, Clear Mode Dialog und Dolby Virtual Speaker Effekt OFF: Dolby Virtual Speaker Effekt Die Einstellung wird bei jeder Einschaltung des Hautgeräts auf “ON” zurückgestellt.
DUAL AUDIO	Stellt den bevorzugten Audiokanal-Modus ein, wenn das System zwei Audiomodi empfängt. M1: Haupt M2: Sekundär M1 + M2: Haupt und Sekundär Dieser Effekt Funktioniert nur, wenn die Audioausgabe des Fernsehers oder Players auf “Bitstream” eingeseltt ist und “Dolby Dual Mono” in der Tonquelle vorhanden ist.
AGC	Die automatische Gain-Kontrolle verhindert einen plötzlichen lauten Ton durch Verringerem des Tonpegels, wenn der Input zu hoch ist. These Funktion ist für Fernsehsendungen mit Tonpegelunterschied geeignet. ON OFF Wenn der Ton unnaturlich wird, wahlen Sie “OFF”.

LOW VOL MODE

Verbesserert den Dialog bei leiser Lautstärke. ON OFF Wählen Sie “OFF” aus, um desen Effekt zu Löschen, wenn sich der Dialog bei leiser Lautstärke natürlich anhört.

• Die Standardeinstellung ist unterstrichen. Die geänderten Einstellungen werden bis zur{nachsten Änderung beibehalten, soweit nicht anders angegeben.

Audio-Format

Sie können sich das laufende Audioformat ansehen.

Halten Sie [OK] mindestens 4 Sekunden lang gedrückt.

DOLBY DIGITAL	Dolby Digital ist die Audioquelle.
DTS	DTS® ist die Audioquelle.
PCM MULTI	Lineare Puls-Code- Modulation ist die Audioquelle.
PCM	2 Kanäle Puls-Code- Modulation ist die Audioquelle.

Setup-MENU

1 Drücken Sie wiederholt [SETUP], um die Einrichtungsoption auszuwahlen.
2 Drücken Sie wiederholt [, ] um die gewünschte Einstellung auszuwahlen, danach drücken Sie [OK].

DIMMER	Dimmt das Display nach 5 Sekunden Stillstand. ON OFF
AUTO POWER DOWN	Das Hauptgerät schaltet sich automatisch aus, wenn kein Audioeingangstattfindet und Sie es ca. 20 Minuten lang nicht bedieren. ON OFF
VOL LIMITATION	Stellt die Lautstärkengrenze auf 50, wenn Sie das Hauptgeräteschalten, auch wenn die Lautstärke vor dem Ausschalten über 50 war. ON OFF
BLUETOOTH STANDBY	These Funktion ermöglich Ihnen, ein goepaartes Bluetooth®-Gerät anzuschliessen, wenn sich das Hauptgerät im Standby-Modus befindet. ON OFF Das Hauptgerät wird automatisch eingeschaltet, wenn Sie ein goepaartes Bluetooth®-Gerät anschließen. • Wenn diese Funktion auf “ON”, gestellt ist, erhöht sich der Stromverbrauch im Standby-Modus.

LINK MODE	Ändern Sie denBluetooth®-Anschluss-Link-Modus, um den Anschlussyp anzupassen. Stellen Sie sicher, dass Sie das laufende angeschlossene Gerät vom Netz trennen ("BLUETOOTH READY" wird am Display angezeigt). MODE 1: Schwerpunkt auf Konnektivität. MODE 2: Schwerpunkt auf Klangqualität.
VIERA LINK	Schalten Sie die VIERA Link-Funktion ein. ON OFF Wahlen Sie "OFF", wenn Ihr HDAVI Control-Gerät mit diesen System nicht einwandfrei Funktioniert. ARC wird deaktiviert werden. Schließen Sie ein optisches Digital-Audiokabel an. Schalten Sie alle angeschlossenen Geräte aus und schalten Sie sie nach der Änderung der Einstellungen wieder ein.

• Die Standardeinstellung ist unterstrichen. Die geänderten Einstellungen werden bis zur{nachsten Änderung beibehalten, soweit nicht anders angegeben.

Verknüpfter Betrieb mit dem Fernseher (VIERA Link "HDAVI ControlTM")

Was ist VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" ist eine nützliche Funktion, die eine Verknüpfung der Bedienung these Geräts mit einem Panasonic-Fernsehgerät (VIERA) unter "HDAVI Control" bietet. Sie können diese Funktion verwenden, indem Sie die Geräte über ein HDMI-Kabel anschlieben. Einzelheiten zur Bedienung finden Sie in der Betriebsanleitung der angeschlossenen Geräte.

Vorbereitung

① Prüfen Sie, über der HDMI-Anschluss hergestellt wurde. (⇒ 9, 10)
② Stellen Sie den "HDAVI Control"a-Betrieb am angeschlossenen Gerät (z.B. Fernseher) ein.
③ Um zu gewährleisten, dass "HDAVI Control" optimal Funktioniert,ändern Sie die folgenden Einstellungen am angeschlossenen TV*1.

• Stellen Sie die Standard-Lautsprachereinstellungen auf diesen Gerät.2
• Stellen Sie die Laufsprecherwahleinstellungen auf diese Gesät.

Schalten Sie alle zu "HDAVI Control" kompatiblen Geräte ein und wahren Sie den Eingangskanal des Fernsehers für diese System, damit die "HDAVI Control"-Funktion ordnungsgemäß arbeitet.
⑤ Starten Sie beim Anschluss eines Gerätes an die Buchse HDMI AV IN die Wiedergabe, um zu prufen, ob das Bild richtig auf dem Fernseher angezeigt wird.

Wiederholen Sie den Vorgang bei Änderung des Anschlusses oder der Einstellungen.

※1 Je nach Fernsehgeber sind entsprechliche Funktionen und Einstellungen vorhanden. Einzelheiten sind der Betriebsanleitung des TV zu enthalten.
※2 Besitz der TV eine Standard-Lautsprechereinstellung innerhalb der VIERA Link-Optionen, wird durch die Auswahthis des Gerats die Standardlautsprecherwahl automatisch auf these Gerat gestellt.

• VIERA Link "HDAVI Control", beruht auf den Steuerungsfunktionen von HDMI, wobeis sich um einen Industriestandard namens HDMI CEC (Consumer Electronics Control) handelt, und ist eine von uns eigens entwickelte und hinzugeführte Funktion. Deshalb kann ihr Betrieb bei Geräten anderer Hersteller, die HDMI CEC unterstützen, nicht gewährleistet werden.
• Dieses Gerät unterstützt die Funktion "HDAVI Control 5". "HDAVI Control 5" ist der Standard für die zu Panasonics HDAVI Control compatible Ausstattung. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.
• Angaben zu Geräten anderer Hersteller, welche die VIERA Link-Funktion unterstützen, können Sie den jeweiligen Handbuchern entnahmen.

Möglichkeiten von VIERA Link "HDAVI Control"

Um sicherzustellen, dass die Audioausgabe über
deses System erfolgt, schalten Sie das Hauptgerät
durch Verwenden der TV-Fernbedienung ein und
wahlen Sie das Heimkino über das
Laufsprechermenü im Menu VIERA Link.
Die Verfügbarkeit und die Funktion der Einstellungen
kann je nach Fernseher variieren. Siehe in der
Bedienungsanleitung des Fernsehers für Details.

Lautsprechersteuerung

Mithilfe der TV-Menüeinstellungen können Sie auswahlen, ob die Tonausgabe über these gesamt oder die TV-Lautsprecher erfolgen soll.

Heimkino

Dieses System ist aktiv.

• Wenn sich das Hauptgrät im Standby-Modus befindet, wird durch Wechseln der TV-Lautspricher zu dieser System im VIERA Link-MENU automatisch das Hauptgrät eingeschaltet.
• Sie können die Lautstärkeeinstellung these Systems mit der Lautstärke- oder Stummschaltetaste auf der Fermbedienung des Fernsehers steuern.
• Wenn Sie das Hauptgerät ausschalten, werden automatisch die TV-Lautsprecher aktiviert.
• Der Ton wird automatisch von dieser System ausgegeben, wenn der Fernseher zu VIERA Link "HDAVI Control 4" oder einer neuen Version kompatibel ist.

TV

TV-Laatsprecher sind aktiviert.

Die Lautstärke把这些 Geräts wurde auf den Tiefstwert gestellt.

Automatische Eingangssumschaltung

Wenn die folgenden Bedienvorgänge ausgeführrt werden, wechsel das Hauptgerät automatisch den Eingang auf die entsprechende Quelle.

-Bei Beginn der Wiedergabe auf einem an die HDMI-Schnittstelle angeschlossenen Gerät. *3
-Beim Andern des Fernsehereingangs oder -kanals.

*3 Wenn die Ausgabeinstellung des Lautspechers am Fernseher auf this System eingestellt ist, werden der Fernseher und das Hauptgerät automatisch eingeschafter (Einschaltautomatik).

Ausschalt-Link

Beim Ausschalten des Fernsehers wird auch diese System automatisch ausgeschelt. (These Funktion ist nicht aktiv, wenn Bluetooth als Quelle genutzt wird.)

Automatische Lippen-Synchronisation (HDAVI Control 3 oder später)

Eine Verzögerung zwischen Ton und Bild wird automatisch durch Hinzufugen eines Zeitlochs bei der Tonausgabe korrigiert, wodurch Sie einen störungsfreien zum Bild vernehmen.

Bei Fermsehgeräten, die kompatibel mit dem VIERA Link "HDAVI Control 3" oder später sind, erfolgt die Verzögerungseinstellung automatisch und der VIERA Link wird auf Ein eingestellt.

Fehlerbeseitigung

Prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden. Falls Sie bei einigen Prüfpunkten Zweifel haben oder das Problem sich durch die in der folgenden Aufstellung vorgeschlagenen Lösungen nicht beheben latent, wenden Sie sichitte an ihren Handler.

Rücksetzen auf die Werkseinstellungen.

Halten Sie [O/I] am Hauptgerät mindestens 4 Sekunden lang gedrückt, während das Hauptgerät eingeschaltet ist. ("RESET" wird am Display angezeigt, wenn these System ruckgesetzt wird.)

Funktioniert这点es System nicht wie erwartet, kann das Zurücksetzen der Einstellungen auf die Werkseinstellungen das Problem beheben.

• Der Fernbedienungscode kehrt auf "REMOTE 1" zurück, wenn these System auf die Werkseinstellungen zurückgesetzt wird. Um den Fernbedienungscode zuändern, siehe Seite 20.

Allgemeine Bedienung

Kein Strom.

• Stecken Sie das Netzkabel 10 Sekunden lang aus, bevor Sie es wieder anstecken.
• Nachdem Sie das Gerät eingeschaltet haben, wenn sich das Hauptgerät sofort ausschaltet, stecken Sie das Netzkabel aus und wenden Sie sich an ihren Handler.
• Wenn sich das Hauptgerät bei Einschalten des Fernsehers (HDAVI Control) nicht einschaltet, schalten Sie das Hauptgerät manuell ein. Wenn das Problem weiterhin besteht, siehe "HDMI" in "Fehlerbeseitigung".

Die Fernbedienung Funktioniert nicht richtig.

Die Batterie ist leer. Ersetzen Sie es durch ein neues. ( 8)
- Möglicherweise wurde die Trennfolie nicht entfernt. Entfernen Sie die Trennfolie. ( 8)
- Nach einem Batteriewechsel der Fernbedienung muss der Code der Fernbedienung unter Umständen neu eingestellt werden. ( 20)
- Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs. ( 8)
- Kontrollieren Sie welcher Signalsensor der Fernbedienung bei folgenden Vorgängen aktiv ist.
- Drücken Sie und halten Sie [INPUT] am Hauptgerät mindestens 4 Sekunden gedrückt. "ON TABLE" oder "ON WALL" wird am Display 4 Sekunden lang angezeigt.
- Siehe auf Seite 8 "Zum Fernbedienungs-Signalsensor" für den Ort des Signalsensors der Fernbedienung.

Das Hauptgerät wird automatisch in den Standby-Modus geschalte.

"AUTO POWER DOWN"-Funktion ist an.

Das Hauptgerät wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingeht, und für ca. 20 Minuten kein Bedienvorgang ausgeführrt wird. Um diese Funktion auszuschalten, siehe Seite 24.

Das Hauptgerät wird ausgeschelt, wenn die Lautsprecher des Fernsehers in der Lautsprechersteuerung ausgewählt werden.

Dies ist eine normale Erscheinung, wenn VIERA Link (HDAVI Control 4 oder aktueller) verwendet wird. Nahere Informationen erhalten Sie in der Bedienungsanleitung des TV-Gerätes. ( 25)

HDMI

Dieses Gerät Funktioniert nicht richtig.

Wenn das HDMI-Kabel mit dem falschen Anschluss (HDMI AV IN oder HDMI AV OUT) verbunden ist, Funktioniert these Gerät nicht korrekt. Schalten Sie das Gerät aus, stecken Sie das Netzkabel aus und schreiben Sie das/die HDMI-Kabel neu an. ( 9,10)

VIERA Link-Bedienungen Funktionieren nicht mehr richtig.

• Überprüfen Sie die VIERA Link-Einstellung auf den angeschlossenen Geräten.

-Schalten Sie die VIERA Link-Funktion an den verbundenen Geräten ein.
Wahlen Sie these System als Laufsprecher im VIERA Link-Menu des Fernsehers.

• Haben Sie die Einstellungen für VIERA Link ausgeschaltet? (⇒ 24)
• Nach der Änderung der HDMI-Anschlüsse aufgrund eines Stromausfalls oder des Abziehens des Netzkabels konnen VIERA Link-Bedienungen u.U. nicht mehr richtig Funktionieren.

-Schalten Sie alle Geräte ein, die mit dem Fernseher über ein HDMI-Kabel verbunden sind, und schalten Sie dann den Fernseher ein.
- Schalten Sie die Einstellungen für VIERA Link aus und dann wieder ein. Weitere Einzelheiten sind der Betriebsanleitung Ihr's Fernsehers zu entnahmen.
Während das Hauptgerät und der Fernseher mit dem HDMI-Kabel verbunden sind, schalten Sie den Fernseher ein und entfernen Sie dann das Netzkabel des Hauptgeräts und verbinden Sie es erneut.

Die ersten Sekunden des Tons sind bei Verwendung des HDMI-Anschluss nicht zu vernehmen.

Dies kann wahren der Wiedergabe eines Kapitals einer DVD-Video auftreten. Ändern Sie die Einstellungen für die digitale Audioausgabe auf dem angeschlossenen Gerät von "Bitstream" in "PCM".

Bei Betrieb eines zu HDMI kompatiblen Gerätes einer anderen Marke, reagiert diese System auf unerwänschte Weise.

Für die HDAVI Control werden u.U. je nach der Gerätemarke andere Steuerbefehle genutzt.
Schalten Sie VIERA Link in thisem Fall aus. (⇒ 24)

Wenn das Hauptgerät ein- oder ausgeschaltet wird, sind Audio und Video vorübergehend deaktiviert

Wenn das Hauptgerät ein- oder ausgeschaltet wird, ist die vorübergehende Deaktivierung von Audio und Video normal. Hierbei handelt es sich nicht um eine Funktionstörung. Dies kann auftreten, wenn das Gerät, an das es über HDMI angeschlossen ist, Panasonicics VIERA Link-Funktion nicht Unterstützung (HDAVI Control 3 oder neuer).

Bluetooth®

Die Kopplung kann nicht ausgehufrt werden.
Überprüfen Sie den Zustand des Bluetooth®-Geräts.

Das Gerät kann nicht verbunden werden.

Die Kopplung der Vorrichtung war nicht erfolgreich oder die Aufzeichnung wurde ersetzt. Versuchen Sie, das Gerät erneut zu koppeln. (⇒ 19)
- Dieses System ist unter Umständen mit einem anderen Gerät verbunden. Trennen Sie die Verbindung des anderen Geräts und versuchen Sie, das Gerät erneut zu koppeln.

Das Gerät ist angeschlossen, aber es ist kein Ton über diesen System zu horen.

Für einige integrierte Bluetooth®-Geräte müssen Sie den Audioausgang manuell auf "SC-HTB485" stellen. Lesen Sie für Details die Bedienungsanleitung des Geräts.

Der Sound wird unterbrochen.

• Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Bringen Sie das Bluetooth®-Gerät naher an das Hauptgerät.
• Entfernen Sie alle Hindernisse zwischen dem Hauptgerät und dem Gerät.
• Andere Geräte, die das Freqenzband 2,4 GHz (Wireless Router, Mikrowellen, drahtlose Telefon, etc.) verwenden, verursachen Störungen. Bringen Sie das Bluetooth®-Gerät;naher an das Hauptgerät und entfernen Sie es von den anderen Geräten.
• Wahlen Sie "MODE1" für eine stabile Kommunikation. (⇒ 24)

Die Verbindung per Tastendruck (NFC-Funktion) Funktioniert nicht.

Stellen Sie sichere, dass das Hauptgerät und die NFC-Funktion des Geräts eingeschaltet sind. ( 20)

Ton

Kein Ton (oder Bild).

Stummschaltung ausschalten. ( 21)
- Überprüfen Sie die Anschlüsse der anderen Geräte. (⇒ 9, 10)
- Prufen Sie, ob das empfangene Audio-Signal zu dieser Gemarbeit kompatibel ist. (⇒ 30)
- Dieses Gerät aus- und wieder einschalten.
- Wenn das Hauptgerät nur über ein HDMI-Kabel mit dem Fernseher verbunden ist, stellen Sie sicher, dass der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" gekennzeichnet ist. Wenn nicht, stellen Sie eine Verbindung über das optische Digital-Audiokabel her. ( 9,10)
- Wenn das Hauptgerät an einen Panasonic-Fernseher angeschlossen ist und über die Taste des Hauptgeräts oder der Fernbedienung eingeschaltet wird, kann über these System unter Umständen kein Sound ausgegeben werden. Schalten Sie den Fernseher in thisem Fall über die Fernbedienung des Fernsehers ein. ( 25)
- Ist der Anschluss richtig, liegt weiterecht ein Problem an den Kabeln vor. Wiederholen Sie die Anschlüsse mit anderen Kabeln.
- Überprüfen Sie die Tonausgabe-Einstellungen am angeschlossenen Gerät.

Der Audioausgang kann nicht vom Hauptausgang zum sekundären Ausgang umgeschaltet werden.

Handelt es sich bei dem vom angeschlossenen Gerät empfangenen Audio nicht um "Dolby Dual Mono" oder lautet die Einstellung des Ausgang nicht "Bitstream", kann die Einstellung von dieser System nicht geändert werden. Ändern Sie die Einstellungen am angeschlossenen Gerät.

Die Lautstärke wird verringgert, wenn das Hauptgerät eingeschaltet wird.

"VOL LIMITATION" ist an.

Wird das Hauptgerät ausgeschaltet, während sich die Lautstärkeeinstellung in der oberen Hälfte (über 50) befindet, wird automatisch die Lautstärke des Hauptgeräts auf die Mitte (50) gesenkt, wenn das Hauptgerät eingeschaltet wird. ( 24)

Der Dialog steht zu stark im Vordergrund oder die Stimme erscheint nicht tatsächlich.

Dieses Gerät besitzt eine Funktion, so dass der Dialog beigeringer Lautstärke in den Vordergrund gestellt wird. (⇒ 23)

EsistkeinTonzuhoren.

Das Hauptgerät schaltet sich automatisch aus.

(Wenn das Hauptgerät ein Problem erkennt, wird eine Sicherheitsmaßnahme aktiviert und das Hauptgerät schaltet sich automatisch in den Standby-Modus.)

• Es liegt ein Problem am Veränder vor.
• Ist die Lautstärke extrem hoch?

Verringern Sie in thisem Fall die Lautstärke.

• Steht das Gerät an einem sehr frühen Ort? Versetzen Sie das Gerät in diesen Fall an einen kühleren Ort, warten Sie kurzzeitig ab und versuchen Sie dann, es erneut einzuschalten. Wenn das Problem weiterhin besteht, bestätigten Sie am Display, schalten Sie these System aus, stecken Sie das Netzkabel aus und wenden Sie sich an ihren Handlcer.itte merken Sie sich, welche Anzeigen ausgegeben wurden, und informieren Sie den Handlcer.

Hauptgerät-Displays

"F61"

• Es liegt ein Problem beim Systemveränder vor.
• Stecken Sie das Netzkabel aus und wenden Sie sich an ihren Handler.

"F70 HDMI" / "U701" / "U703"

• Kontrollieren Sie den HDMI-Anschluss.
• Schalten Sie das Hauptgerät aus und wieder ein.
• Stecken Sie das HDMI-Kabel aus.

"F76"

• Es liegt ein Problem mit der Stromversorgung vor.
• Stecken Sie das Netzkabel aus und wenden Sie sich an ihren Handler.

“U704”

• Dieses System empfängt von der Eingabequelle ein Videoformatsignal, das nicht unterstützt wird.

-Ändern Sie die Videoauflösungseinstellung am angeschlossenen Gerät. (Lesen Sie die Bedienungsanleitung des Geräts.)
- Wenn kein Bild ausgegeben wird, schlieben Sie das Gerät direkt an das Fernsehgerät an, um die Einstellungen zu ändern.

Aktiver Subwoofer

Kein Strom.

Achten Sie darauf, dass das Stromversorgungskabel des aktiven Subwooferrs richtig angeschlossen ist.

Nach dem Einsatz des Subwoofer schaltet sich dieser sofort wieder aus.

Ziehen Sie das Netzkabel hereaus und Fragen Sie.
Ihren Handler um Rat.

Kein Ton vom Subwoofer.

• Überprüfen Sie, ob der aktive Subwoofer eingeschaltet ist.
• Überprüfen Sie, ob die Anzeigenleuchte WIRELESS LINK grün leuchtet. (⇒ 19)

Die Anzeigenleuchte des WIRELESS LINK leuchtet rot.

• Es gibt keine Verbindung zwischen dem Hauptgerät und dem aktiven Subwoofer.
• Prüfen Sie, ob das Hauptgeräteingeschaltet ist.
  -Schalten Sie den aktiven Subwoofer aus und wieder ein. Sie konnenstatt dessen auch den aktiven Subwoofer ausschalten, das Netzkabelziehen und wieder anschlossen.
• Der aktive Subwoofer und das Hauptgerät können nicht korrekt gekoppelt werden. Versuchen Sie folgenden Bedienvorgang. (Drahtlos-Kopplung)

① Schalten Sie das Hauptgerät und den aktiven Subwoofer ein.
(2) Drücken Sie und halten Sie [ID SET] auf der Rückseite des aktiven Subwooferns mindestens 3 Sekunden lang gedrückt. (Die WIRELESS LINK-Anzeige blinkt rot.)

③ Wahrend Sie [INPUT] auf der Fernbedienung gedrückt halten, drücken und halten Sie [VOL +] am Hauptgerät für mehr als 4 Sekunden gedrückt. ("SUBWOOFER PAIRING" wird am Display angezeigt.)

• Wenn die drahtlose Paarung erfolgreich hergestellt wurde, wird "PAIRED" am Display für 2 Sekunden angezeigt und die WIRELESS LINK-Anzeigelampe leuchtet grün.

④ Schalten Sie das Hauptgerät aus und wieder ein.
- Wenden Sie sich an ihren Handler, wenn Sie weiterhin Probleme haben.

Uber Bluetooth®

Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind.

Verwendetes Frequenzband

Dieses System verwendet das 2,4 GHz Frequenzband.

■ Zertifizierung deses Geräts

• Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich.
  Die unten genannten Handlungen sind in einigen Ländern strafbar: Ein Auseinanderbauen oder Modifizieren des Geräts. Ein Entfernen der Spezifikationskennzeichnungen.

Nutzungsbeschrankungen

Die drahtlose Übertragung und/oder Nutzung mit allen mit Bluetooth® ausgerüsteten Geräten kann nicht garantiert werden.
- Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen.
- Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung unter Umständen nicht hergestellt werden, oder einzelne Funktionen können sich untersuchen.
- Dieses System unterstützt Bluetooth®-Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen, ist diese Sicherheit möglicherweise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an these System.
- Dieses System kann keine Daten an ein Bluetooth®-Gerät übertragen.

Einsatzbereich

Verwenden Sie diese Gerät bei einer maximalen Reichweite von 10 m.

Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen, abnehmer.

Interferenz von anderen Geräten

• Dieses System kann aufgrund von Funkwelleninterferenzen nicht korrekt funktionieren und es konnen Störungen wie Rauschen und Tonsprünge auftreten, wenn das Hauptgerät zu nahe an anderen Bluetooth®-Geräten oder Geräten aufgestellt ist, die das 2,4 GHz-Band verwenden.
• Dieses System konnte nicht korrekt Funktionieren, wenn die Funkwellen einer nahe gelegen den Sendestation, etc. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch gedacht.
• Verwenden Sie these System nicht in der Höhe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labors, etc).

Pflege des Geräts

■ Reinigen Sie theses System mit einem weichen, trockenen Tuch

• Wringen Sie bei starker Verschmutzung ein mit Wasser angefeuchtetes Tuch fest aus, um den Schmutz abzuwischen und wischen Sie dann mit einem trockenen Tuch nach.
• Verwenden Sie zur Reinigung der Laufsprecher ein feines Tuch. Verwenden Sie keine Papiertaschentücher oder andere Materialien (Handtücher, etc.), die auseinander fallen können. Fasern können in der Laufsprecherabdeckung hangen bleiben.
• Verwenden Sie zur Reinigung dieser Systems niemals Alkohol, Farbverdünngsmittel oder Benzin.
• Bevor Sie ein chemisch behandeltes Tuch benutzen, lessen Sieitte die Gebrauchsanweisung des Tuches sorgfaltig durch.

Entsorgung oder Weitergabe des Systems

Das Hauptgerät kann die Benutzereinstellungen im Hauptgerät beibehalten. Wenn Sie das Gerät entweder entsorgen oder weitergeben, befolgen Sie das Verfahren für das Zurücksetzen auf die Werkseinstellungen und das Löschen der Benutzereinstellungen. (⇒ 26, "Rücksetzen auf die Werkseinstellungen.)

• Das Bedienungsarchiv konnte im Hauptgerätespeicher registriert worden sein.

Lizenzen

In Lizenz von Dolby Laboratories gefertigt. Dolby, Pro Logic, und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Zu DTS-Patenten, siehe http://patents.dts.com. In Lizenz von DTS Licensing Limited gefertigt. DTS, das Symbol und DTS und das Symbol zusammen sind eingetragene Warenzeichen und DTS Digital Surround ist ein Warenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

HDMI, das HDMI-Logo und “High-Definition Multimedia Interface” sind Marken bzw. eingetragene Marken von HDMI Licensing LLC in den USA und anderen Ländern.

HDAVI Control™ ist ein Markenzeichen von Panasonic Corporation.

Die Bluetooth®Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jeder Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Markenzeichen und Markennamen sind Schutzmarken der jeweiligen Eigentümer.

Google Play und Android sind Markenzeichen von Google Inc.

Technische Daten

VERSTÄRKERTEIL

RMS-Ausgangsleistung: Dolby Digital-Modus

Frontkanäle (L, R ch)

60 W pro Kanal (6 Ω), 1 kHz, 10 % THD

Subwoofer-Kanäle

130 W pro Kanal (8 Ω), 100 Hz, 10 % THD

Gesamtleistung RMS Dolby Digital Modus

250 W

ANSCHLUSSE

HDAVI Control

Dieses Gerät unterstützen die Funktion

"HDAVI Control 5".

HDMI AV-Eingang (BD/DVD)

1

Eingangsverbinder

Typ A (19 Pin)

HDMI AV-Ausgang (TV (ARC))

1

Ausgangsverbinder

Typ A (19 Pin)

Digitale Audioeingang (TV)

Optischer Digitaleingang

Optischer Anschluss

Abtastfrequenz

Nur für Gebrauch durch

Service.

ALLGEMEIN

Stromverbrauch

Hauptgerät

34W

Aktiver Subwoofer

23 W

Im Standby

Hauptgerat*1

Wenn "BLUETOOTH STANDBY" auf "OFF" gestellt ist

Ca. 0,48 W

Wenn "BLUETOOTH STANDBY" auf "ON" gestellt ist

Ca. 3 W

Aktiver Subwoofer

Netzschalter ausgescheltet

Ca. 0,25 W

Wireless Link ist nicht aktiviert

Ca. 1,3 W

Stromversorgung

AC 220 V bis 240 V, 50 Hz

Abmessungen (B× H× T)

Hauptgerät

Layout bei Anordnung auf Tisch

950 mm×53 mm×110 mm

Layout bei Wandmontage

950 mm×110 mm×57 mm

Aktiver Subwoofer

180mm× 408mm× 306mm

Gewicht

Hauptgerät

Layout bei Anordnung auf Tisch

Ca. 2,5 kg

Layout bei Wandmontage

Ca. 2,6 kg

Aktiver Subwoofer

Ca. 5,0kg

Betriebstemperaturbereich

0^ C bis +40^ C

Betriebsfeuchtigskeitsbereich

20% bis 80% Rel. Feuchte

(keine Kondensbildung)

※1 Wenn die anderen angeschlossenen Geräte ausgeschaltet sind

Frontlautsprecher (Integriert) Vollbereich

6,5 cm Konustyp × 1/ch

Aktiver Subwoofer Woofer

16 cm Konustyp × 1

WIRELESS ABSCHNITT

Wireless-Modul

Frequenz-Bereich

2,40335 GHz bis 2,47735 GHz

Anzahl der Kanäle

38

Bluetooth®-ABSCHNITT

Bluetooth®-Systemspezifikationen

Bluetooth® Ver.2.1+EDR

Klassifizierung von Drahtlosgeräten

Klasse 2

Unterstützte Profile

A2DP

Frequenzband

2,4 GHz Band FH-SS

Reichweite

10 m Sichtlinie

Die technischen Daten können ohne Vorankündigung Änderungen unterliegen.
- Bei den Angaben für Gewicht und Abmessungen handelt es sich um Naherungswerte.
Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gemessen.

Technische gegevens 120

Optische digitale audiokabel

De afstandsbediening werkt nicht correct.

De One-Touch verbinding (NFC-kenmerk) werkst nicht.

Er kommt geen geluiduit de subwoofer.
