Type product	Afzuigkap
Merk	Electrolux
Model	EFP90202
Afmetingen (B x D x H)	90 cm x 50 cm x 70 cm
Gewicht	15 kg
Voeding	220-240 V, 50 Hz
Motorvermogen	250 W
Aantal snelheden	3
Maximaal geluidsniveau	65 dB(A)
Verlichting	LED, 2 x 3 W
Filtratietype	Metalen vetfilter + koolstoffilter (optioneel)
Bediening	Drukknoppen
Maximaal afzuigdebiet	650 m³/h
Energielabel	A
Repareerbaarheidsindex	8.1/10
Garantie	2 jaar
Installatiemodus	Wandmontage of inbouw
Minimale installatiehoogte	65 cm boven de kookplaat
Luchtafvoertype	Buitenafvoer of recirculatie
Onderhoud	Regelmatig reinigen van het vetfilter, vervanging van het koolstoffilter elke 3-6 maanden
Veiligheid	Automatische uitschakeling, filterverzadigingsindicator
Inbegrepen accessoires	Montageset, gebruikshandleiding

Veelgestelde vragen - EFP90202 ELECTROLUX

Hoe installeer ik de Electrolux EFP90202 afzuigkap?

De installatie moet door een professional worden uitgevoerd. Zorg ervoor dat u een minimale hoogte van 65 cm tussen de afzuigkap en de kookplaat aanhoudt. Bevestig de muurbeugel stevig en sluit het afvoerkanaal aan of installeer het koolstoffilter voor recirculatiemodus.

Hoe reinig ik de vetfilters?

De metalen vetfilters kunnen in de vaatwasser of met de hand worden gewassen met warm water en afwasmiddel. Laat ze volledig drogen voordat u ze terugplaatst.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Een verzadigingsindicator licht op om u eraan te herinneren het te vervangen.

Wat is het geluidsniveau van deze afzuigkap?

Het maximale geluidsniveau is 65 dB(A), vergelijkbaar met een normaal gesprek. Lagere snelheden zijn stiller.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, u kunt de afzuigkap in recirculatiemodus gebruiken door een koolstoffilter te installeren. In dat geval wordt de lucht gefilterd en terug de kamer in geblazen.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer eerst het stopcontact en de stroomonderbreker. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Electrolux.

Hoe vervang ik de LED-lamp?

De LED-lampen zijn ingebouwd en moeten door een professional worden vervangen. Neem contact op met een erkende technicus.

Wat is de garantie op de afzuigkap?

De Electrolux EFP90202 afzuigkap heeft 2 jaar garantie op fabricagefouten. Bewaar uw aankoopfactuur.

Hoe stel ik de snelheden in?

Gebruik de drukknoppen op het bedieningspaneel om de gewenste snelheid te selecteren: laag, gemiddeld of hoog.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn verkrijgbaar bij erkende Electrolux-dealers of op de officiële website. Gebruik het modelnummer EFP90202.

GEBRUIKSAANWIJZING EFP90202 ELECTROLUX

Welkom in de wereld van Electrolux!

Gefeliciteerd, u hebt gekozen voor een eersteklas product van Electrolux. U zult hier jarenlang plezier aan beleven. Het is de ambitie van Electrolux om het huishouden voor u gemakkelijker te maken door middel van een breed assortiment kwaliteitsapparatuur. U vindt enkele voorbeelden hiervan op de voorzijde van deze gebruiksaanwijzing. Neem de tijd om deze gebruiksaanwijzing te bestuderen zodat u kunt profiteren van de voordelen van uw nieuwe apparaat. Wij beloven u een superieure gebruikerservaring en dus meer gemoedsrust. Veel succes!

Inhoud

Veiligheidsaanwijzingen.... 22

Algemeen 24

Bediening van de afzuigkap 25

Onderhoud 26

Extra leverbare accessoires ...... 29

Installatie 30

In deze handleiding worden de volgende symbolen toegepast:

Belangrijke inlichtingen over de veiligheid en over het voorkomen van schade aan het toestel

Algemene inlichtingen en raadgevingen

Inlichtingen over het behouden van het milieu

Veiligheidsaanwijzingeneiligheidsaanwijzingen

- De afvoerbuis moet bij gebruik als afzuigkap de originele diameter van het apparaat hebben.

Let opl De afvoerbuls en de Let opl De afvoerbuls en de bevestigingsringen worden bestegdersringen wor belgeleverbijgelevoeten apart worden ondermoeten apart wor aangeschaft.aangeschaft. • De kinderen n laard worden

- Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar.

Neem daarvoor contact op met onze service-afdeling.

- De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag

niet onder de 43cm400cm, in geval van een elektrisch fornuis en 65cm65cm in geval van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

- Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

- Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende

kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verbruis en de verantwoordelijk is voor hun veilig- wor held ten apart wor

- De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen.

- De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is!

- De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven.

- Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

- De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

- Het is streng verboden met open vlammen onder de wasemkap te koken.

- Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden.

- Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

- Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen

voorzien door de plaatselijke be- voegde autoriteiten.

• De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EEN-MAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).
• Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorza-ken.
• Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.
• ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoude- lijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektroni- sche apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afval-verwerking.

Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel

waar u het product heeft aangeschaft.

AlgemeenAlgemeen

- De afzuigkap wordt geleverd in de filterende versie met interne lucht-circulatie (koolstofffilter meegeleverd) maar, door het koolstofffilter te verwijderen, kan hij tevens als afzuigend apparaat met afvoer naar buiten gebruikt worden.

Gebruik als afzuigkapGebruik als afzuigkap

• De lucht wordt met behulp van een op de afvoeropening aan te brengen buis naar buiten afgevoerd.
• Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

Gebruik als afzulgkapGebruik als afzulgkap

Gebruik als rGebuiktiekapculatiekap

• De lucht wordt door koolfilters gefilterd en weer de keuken in geleid.
• Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.

Gebruik als rgebrolatiekapculatiekap

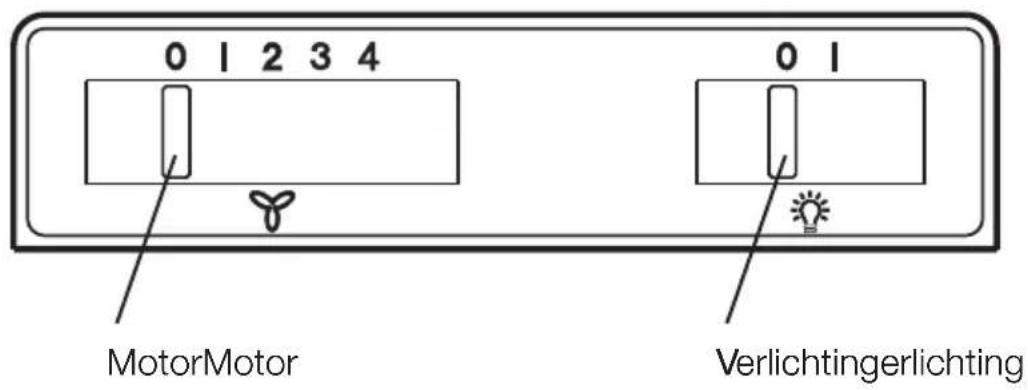

Bediening van de afzuigkapBediening van de afzuigkap

- De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.

OnderhoudOnderhoud

- Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.

Metalen vetfiltersMetalen vetfilters

- De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt.

De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

Demonter Devamder metalen vetfilters

Schuif de vergrendeling van de metalen vetfilters eerst naar achteren en trek de cassette dan naar bene- den.

Reinlgen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Afwasautomaat

Metaalfiltercassette in de afwas-automaat zetten. Sterkste pro-gramma en hoogste temperatuur (min. 65°C) kiezen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Machinaal rMaigeinaalr de metaleneinigen var vetfilters kan tot lichte verkleuringenvetfilters k leiden, die echter geen invloed op deleiden, c werking hebben. werking hebben.

- De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

KoolfilterKoolfilter

• Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.
• Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").
• Vervangen van het koolfilterervangen van

Bij normaal gebruik moet het koolfilter elke 4 maanden worden vervangen. Dit filter kan niet worden gewassen en hergebruikt.

Bij normaal gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5 uur per dag).

Dat kunt u het beste in de afwasautomaat doen. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65°C). Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes kunnen veroorzaken. Om de kool weer te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100°C kiezen en het filter 10 minuten lang drogen.

Na ca. 3 jaar moet het filter worden vervangen, omdat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.

- MontageMontage

1. Het meegeleverde frame voor het koolfilter met de 2 nokken naar boven in de schacht van de kap schuiven en in de onderste gaten inclipsen.
2. Met de 2 bijgevoegde schroeven het frame onder aan de ommanteling het koolfilter van de kap bevestigen.
3. Bet koolfilter installeren (zie hoofdstuk "Koolfilter")
4. De vetfilters weer monteren. Dampscherm naar binnen schuiven.

- Om het filter los te nemenløndengemen keerde volgorde te werk gaan.

• Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.
• Het koolfilter kunt u bestellen bij de service-afdeling.

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vervangen van de lamp(en)ervangen van de lamp(en)

• Stekker uit het stopcontact trekekeekkjet stopcontact tr
• De lampjes pas aanraken als zeDe lampjes pas aanraken als ze afgekoeld zijn.afgekoeld zijn.
  • Verwijder het afdekplaatje
• Verwijder de beschadigde lamp.
• Defecte lamp door een gelijkwaardige lamp vervangen.
• Breng het afdekplaatje weer aan

- Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.

• Attentie: eerst de stekker uit het stopcontact trekken. Geen spitse voorwerpen in het beschermrooster van de motor steken.
• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilter-rooster alleen met een vochtige doek en mild afwasmiddel reinigen.
• Maak alle plastic onderdelen schoon met een zachte doek bevochtigd met lauw water en een neutraal reinigingsmiddel.
• Het is belangrijk om op tijd de filters te vervangen resp. te reinigen. Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

koolfilter Kypeliter50

koolfilter Kyp filter 50 LONG LIFE

Installatie

	EFP 60202EFP 60202	EFP 90202EFP 90202
Afmetingen (in cm):Afmetingen (in cm):
Hoogte: 39,5 39,5
Breedte: 59,8 89,8
Diepte: 27,5 27,5
Totale aansluitwaardeaansluitw235 W		235 W235 W
Vent.motor:	2x110 W	2x110 W
Verlichting:	11 W (PL)	11 W (PL)
Lengte van het aansluitsnoer:	150 cm	150 cm
Elektrische aansluiting:	220-240 V	220-240 V

Toebehoren/Montagemateriaal

1 inzetstukken voor schroevendraaiers (om schroeven van het type torx vast te draaien)

1 afvoerbuis ∅ 120 mm

1 luchtgeleider

4 afstandsstukken

4 houtschroeven 4,5 x 16 mm

2 schroeven 2,9x13mm

1 koolfilter

Elektrische aansluiting

Veiligheidsaanwijzingen voor deelligheidsaanwijzingen voor de elektrolekstallateuro=Installateur

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen.

Attentiel Attenties de wasemkap weer aan het voedingsnet aan te sluiten controleer of deze goed functioneert, controleer altijd of de voedingskabel goed gemonteerd is.

InstallatiInstallatie

Vóór de installatie contrólede of instabpicaartvan het elektriciteitsnet ontkoppeldoleer of h is.is.

Voorbereelbaarbovenkast - afzulgkap/reedregladekerpakstatiekaplgkap/r

• De kap wordt door de fabriek voor het ingebruik nemen met de afvoer naar boven geleverd.
  Alvorens de kap te installeren, een gat boren in de bovenkant van de bovenkast. Door dit gat worden de afvoerbuis en het aansluitsnoer gevoerd en het dient ook om eventuele reparaties te vergemakkelijken.
• De bovenkast moet een min. rompdiepte (zonder deur) van 280 mm. Binnenwerkse hoogte minstens 370 mm.

Voorberechtberbovenkast - rediegeldekenkapstatiekap

• Voor montage van de kap moet in de bovenplank van de bovenkast een gat van115x115 mm voor het ventilatierooster (recirculatiekap) uitgezaagd worden.
• Naar gelang van de hoogte van de bovenkast hebt u voor gebruik als recirculatiekap een aansluitbuis of bovendien een niet brandbaar stuk buis (100/115/120 mm ∅) tot de bovenplank van de bovenkast nodig.

Afvoer Afoerang (afzulgkap/replechtel(akap)gkad/okap)

• De afvoerbuis moet een diameter van 120 mm hebben.
• Bevestig de meegeleverde afvoerbuis op de afvoeropening (bajonet

bevestiging).

Alleen voor gebruik als redroelstekagduraltekap

- De luchtgeleider op de afvoerbuis bevestigen.

• Als vóór de kap een kruidenrekje wordt aangebracht, moet er een min. afstand van 5 mm tussen de voorkant van de kap en de wand van het kruidenrekje aangehouden worden (deze luchtspleet is voor de luchtcirculatie absoluut nodig).
• Het bovenste gedeelte van de achterwand van het kruidenrekje moet uitneembaar zijn (toegang voor afvoerbuis respectievelijk de justering van de bovenkast).

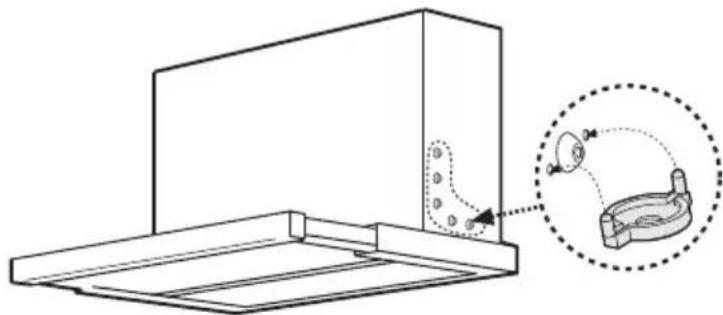

Montage van de kap In de bovenkast = afzulgkapMontage van de kap In de bovenkast = (recireplatlekap met koolfilter)culatlekap met koolfilter)

- Boorsjabloon aan de binnenkant van de zijwand van de bovenkast rechts respectievelijk links aanleggen, bevestigingsgaten 2 mm ∅ en 2 gaten 6 mm ∅, diepte 5 mm voor de bevestigingsnagels (montagehulp) aftekenen en voorboren.

- Dampscherm van de kap helemaal naar buiten trekken.

- Let op: Vetropijderen en inzetten van de vetfilterroosters alleen bij geheel naar buiten getrokken dampscherm.

Metalen vetfilters verwijderen. Eerst het achterste en dan het voorste vetfilter.

- Bij zijwanden van 16 mm moeten de aan de ommanteling geclipste afstandsschijven verwijderd worden. Kap met 4 respectievelijk 6 schroeven 4 mm ∅ bevestigen.

- Kap in de meubelombouwkast schuiven, de 2 bevestigingsnagels (montagehulpen) pakken rechts en links in de zijwand van de bovenkast en houden de kap voor de verdere bevestiging vast. De kap wordt dan met de 4, respectievelijk 6 schroeven 4 mm ∅ bevestigd.

- Metalen vetfilters weer inzetten. Dampscherm naar binnen schuiven.

- Bij bovenkasten met meer dan 300 mm rompdiepte moet de spleet naar de muur met een wandafsluitlijst (extra leverbaar accessoire) afgedekt worden. Bij de montage handelt u als volgt:

Meet de wandafstand en zorg bij de afsluitlijst voor de nodige breedte (wandafstand +5 à 8 mm), doordat u de afsluitlijst bij de in aanmerking komende kerf afknikt en het overtollige materiaal afscheurt (beschermfolie eraf trekken).

De afsluitlijst nu met drie clips (extra leverbaar accessoire) aan de onderkant van de kap bevestigen.

Stevig aandrukken!

Inzetten van het koolfilter bij gebruik als rezetaatiekapbeeldekfilter bij gebruik als r Als de kap als recirculatiekap gemonteerd wordt (luchtafvoer via het rooster van de bovenkast) moet voor het inzetten van de metalen vetfilters absoluut het koolfilter (extra leverbaar accessoire) worden gemonteerd.

Volgordgevan de montage:de van de montage:

1. Het meegeleverde frame voor het koolfilter met de 2 nokken naar boven in de schacht van de kap schuiven en in de onderste gaten inclipsen.
2. Met de 2 bijgevoegde schroeven het frame onder aan de ommanteling van de kap bevestigen.
3. Blet koolfilter installeren (zie hoofdstuk "Koolfilter")
4. De vetfilters weer monteren. Dampscherm naar binnen schuiven.

Kap uit de bovenkast halen Kap uit de bovenkast halen

Als om technische redenen (omschakeling afzuigkap-recirculatiekap) de kap uit de bovenkast moet worden verwijderd handelt u als volgt:

• Dampscherm helemaal uittrekken en de metalen vetfilters verwijderen.
• De 4 respectievelijk 6 bevestigingsschroeven van de kap (bevestiging aan de bovenkast) losmaken.
• Om de beide bevestigingsnagels (montagehulp) los te maken een kruiskopschroevendraaier van max. 3 mm ∅ in de veeropening steken en de veer tegelijk naar binnen (naar de ommanteling van de kap) drukken.

Let op: kap vasthouden! Let op: kap vasthouden!

Verstellen van het dampschermerstellen van het dampscherm

Bij wandkasten met een rompdiepte van 275 mm tot 335 mm kan de diepte van het dampscherm als volgt versteld worden:

• De beide metalen vetfilters door ontgrendelen verwijderen.
• Schroeven aan de beide aanslagbeugels losdraaien en de uittrekdiepte instellen. (minimum 275 mm, maximum 335 mm).
• Schroeven weer bevestigen.
• Vetfilters inzetten.
