Produkttyp	Dunstabzugshaube
Marke	Electrolux
Modell	EFP90202
Abmessungen (B x T x H)	90 cm x 50 cm x 70 cm
Gewicht	15 kg
Stromversorgung	220-240 V, 50 Hz
Motorleistung	250 W
Anzahl der Geschwindigkeitsstufen	3
Maximaler Geräuschpegel	65 dB(A)
Beleuchtung	LED, 2 x 3 W
Filtertyp	Metallfettfilter + Aktivkohlefilter (optional)
Bedienelemente	Drucktasten
Maximaler Abluftvolumenstrom	650 m³/h
Energieeffizienzklasse	A
Reparierbarkeitsindex	8.1/10
Garantie	2 Jahre
Installationsart	Wandmontage oder Einbau
Minimale Installationshöhe	65 cm über dem Kochfeld
Luftauslassart	Abluft nach außen oder Umluft
Wartung	Regelmäßige Reinigung des Fettfilters, Austausch des Aktivkohlefilters alle 3-6 Monate
Sicherheit	Automatische Abschaltung, Filter-Sättigungsanzeige
Mitgeliefertes Zubehör	Montageset, Bedienungsanleitung

Häufig gestellte Fragen - EFP90202 ELECTROLUX

Wie installiere ich die Dunstabzugshaube Electrolux EFP90202?

Die Installation sollte von einem Fachmann durchgeführt werden. Achten Sie darauf, einen Mindestabstand von 65 cm zwischen der Haube und dem Kochfeld einzuhalten. Befestigen Sie die Wandhalterung sicher und schließen Sie das Abluftrohr an oder installieren Sie den Aktivkohlefilter für den Umluftbetrieb.

Wie reinige ich die Fettfilter?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit heißem Wasser und Reinigungsmittel gewaschen werden. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden. Eine Sättigungsanzeige leuchtet auf, um Sie an den Wechsel zu erinnern.

Wie hoch ist der Geräuschpegel dieser Dunstabzugshaube?

Der maximale Geräuschpegel beträgt 65 dB(A), ähnlich einer normalen Unterhaltung. Niedrigere Stufen sind leiser.

Kann ich die Haube im Umluftbetrieb verwenden?

Ja, Sie können die Haube im Umluftbetrieb verwenden, indem Sie einen Aktivkohlefilter installieren. In diesem Fall wird die Luft gefiltert und dann in den Raum zurückgeführt.

Was tun, wenn die Haube nicht angeht?

Überprüfen Sie zuerst die Steckdose und den Sicherungsschalter. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst von Electrolux.

Wie wechsle ich die LED-Lampe?

Die LED-Lampen sind integriert und müssen von einem Fachmann ausgetauscht werden. Wenden Sie sich an einen autorisierten Techniker.

Wie lange ist die Garantie auf die Haube?

Die Dunstabzugshaube Electrolux EFP90202 hat 2 Jahre Garantie auf Material- und Verarbeitungsfehler. Bewahren Sie Ihren Kaufbeleg auf.

Wie stelle ich die Geschwindigkeitsstufen ein?

Verwenden Sie die Drucktasten auf dem Bedienfeld, um die gewünschte Geschwindigkeit auszuwählen: niedrig, mittel oder hoch.

Wo finde ich Ersatzteile?

Ersatzteile sind bei autorisierten Electrolux-Händlern oder auf der offiziellen Website erhältlich. Verwenden Sie die Modellnummer EFP90202.

BEDIENUNGSANLEITUNG EFP90202 ELECTROLUX

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese

Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen.

Wir wünschen eine gute Zeit.

Inhalt

Sicherheitshinweise 5

Allgemeines 7

Bedienung der Dunstabzugshaube .... 8

Wartung und Pflege 9

Sonderzubehör 12

Installation 13

In dieser Benutzerinformation werden folgende Symbole verwendet:

Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung von Geräteschäden

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Sicherheitshinweise

- Das Abluftrohr muss bei Abluftbetrieb vorzugsweise den

Orignaldurchmesser des Gerätes haben.

Achtung! Acht Auftrohr und die Befestigungsmanschetten sind nicht im Lieferumfang inbegriffen und müssen gesondert erworben werden.

- Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 43cm43cFall von elektrischen Kochfeldern und 65cm65cFall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

- Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

- Das Gerät ist nicht zur Verwendung durch Kinder oder Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung oder Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung zum Gebrauch durch eine für ihre Sicher-

heit verantwortliche Person.

- Kinder müssen beaufsichtigt werden, dass sie nicht mit dem Gerät spielen.

• Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

• Die Dunstabzugshaube darf niemals als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

- Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

- Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10^-5 bar) sein.

• Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

- Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

- Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

- Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

- In Bezug auf technische und Sicher-

heitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

• Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).
• Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.
• Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugs-haube ohne richtig eingesetzte Lampen nicht betrieben werden.
• Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes

Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Allgemeines

- Die Haube kann sowohl im Umluftbetrieb (Aktivkohlefilter wird mitgeliefert), als auch im Abluftbetrieb (ohne Aktivkohlefilter) eingesetzt werden.

AbluftbetriebAbluftbetrieb

• Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet.
- Das Abluftrohr muss bei Abluftbetrieb den selben Durchmesser wie der Gebläseaustrittstutzen haben, um die spezifizierten Leistungswerte zu erreichen.

AbluftbetriebAbluftbetrieb

UmluftbetriebUmluftbetrieb

• Die Luft wird gefiltert und in den Raum zurückgeführt.
- Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem Sonderzubehör benötigt.

Umluftbetrieb Umluftbetrieb

Bedienung der Dunstabzugshaube

- Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden.

Wartung und Pflege

- Vor sämtlichen Wartsägstächeite Wmuss die Strantungsarleite Dunstabzig Stomzufuhr de haube unterbrochere weteten.

MetallfettfilterMetallfettfilter

- Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzunehmen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet.

Metallfettfilter sollen spätestens alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden.

Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Hottfilteränderungen kommen, die jedoch keinen Einfluß auf die Funktion haben.

Öffnen der Metallfettfilterfnen der Metallfettfilter

- Schieben Sie den Metallfettfilter zuerst zur Rückseite des Gerätes hin und ziehen Sie ihn dann nach unten heraus.

Handrelaigungeinigung

Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.

GeschirrspülerGeschirrspüler

Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungsprogramm und höchster Temperatur, mind. 65°C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.

- Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden. Anschließend Metallpflegemittel (Sonderzubehör) benutzen.

AktivkohlefilterAktivkohlefilter

• Der Aktivkohlefilter muss dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör) benötigt.
  • Austausch des AktivkohlefiltersAustausch

Im Allgemeinen müssen Aktivkohlefilter zumindest einmal alle vier Monate ausgewechselt werden. Dieser Filter kann weder gewaschen noch wiederverwendet werden.

Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden.

Bei normaler Nutzung der Abzugshaube sollte der Filter jeden zweiten Monat (wenn man eine tägliche Benützung von ca. 2,5 Std. betrachtet), am besten in der Geschirrspülmaschine, gereinigt werden. Normalen Reiniger verwenden und die höchste Temperatur wählen (65°C). Der Filter sollte separat gespült werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muss der Filter im Backofen getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal 100 °C

wählen und den Filter 10 Minuten lang trocknen. Nach etwa 3 Jahren muss der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit um ca. 50 % reduziert ist.

- MontageMontage

1. Den Halterahmen (Beipack) mit des Aktivkohlefilters den 2 Nasen nach oben in den Schacht der Dunstabzugshaube einschieben und in die unteren Löcher einclipsen.

2. Mit den 2 beiliegenden Schrauben den Halterahmen unten am Gehäuse der Dunstabzugshaube befestigen.

3. Den Aktivkohlefilter einsetzen (siehe "Aktivkohlefilter" Abschnitt) Metallfettfilter einsetzen. Wrasenschirm einschieben.

• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-Nr. angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.
• Aktivkohlefilter beim- Kundendienst bestellen.

• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!
• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Austausch der Lampe(n) Austausch der Lampe(n)

• Dunstabzugshaube vom StrDunstabzug trennen.ennen.
• Die Lampen erst berührende wampereens kalt sind.kalt sind.
  • Das Beleuchtungsabdeckung entfermen.
• Defekte Lampe herausnehmen und durch neue eines gleichwertigen Typs ersetzen.
• Lampenabdeckung wieder montieren.

- Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist.

• Zum Reinigen der Dunstabzugs-haube Gerät vom Stromnetz trennen.
  Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.
• Äußere Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden. Anschließend Metallpflegemittel (Sonderzubehör) benutzen.
• Die Schalterblende und das Fettfilter-gitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.
• Alle Plastikteile werden mit einem weichen und feuchten Tuch gereinigt.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerungen Feuergefahr!

Technische Datenechnische Daten

	EFP 60202EFP 60202	EFP 90202EFP 90202
Maße (in cm.):Maße (in cm.):
Höhe: 39,5 39,5
Breite: 59,8 89,8
Tiefe: 27,5 27,5
Gesamtanschlusswerte Gesamtanschlusswerte		235 W235 W
Lüftermotor: 2x110 W 2x110 W
Beleuchtung: 11 W (PL)	11 W (PL)
Länge des Netzkabels:	150 cm	150 cm
Elektroanschluss:	220-240 V	220-240 V

Zubehör/Montagematerial

1 Schraubendrehereinsätze (um Schrauben mit Kopftyp TORX einzuschrauben)

1 Abluftstutzen ∅ 120 mm

1 Luftumlenkgitter

4 Distanzscheiben

4 Holzschrauben 4,5x16mm

2 Schrauben 2,9x13mm

1 Aktivkohlefilter

Elektroanschluss

Sicherheitshinweise für den Sicherheitshinweise für den Elektoinstallateur Elektoinstallateur

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vordeis! Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Vor Beginn der Installation sicherstellen, dass das Gerät nicht an das Stromnetzomnetz angeschlossen ist.angeschlossen ist.

Vorbereitbog Oberschrank= Abluft/Umluftleitung Oberschrank= Abluft/Umluft

• Die Dunstabzugshaube wird werksseitig für die Inbetriebnahme Abluft nach oben angeliefert.
  Vor der Montage der Haube, ein Loch oben in den Oberschrank schneiden. Das Loch dient zur Durchführung des Stutzens, des Kabels und für Kundendienstzwecke.
• Der Oberschrank muss eine Korpus-Mindesttiefe (ohne Tür) von 280 mm. Lichte Innenhöhe mind. 370 mm.

Vorberichtung Oberschrank-Umluftleitung Oberschrank-Umluft

• Vor Montage der Dunstabzugshaube ist in der Oberschrankdecke ein Loch von 115x115 mm für das Lüftungsgitter (Umluftbetrieb) auszuschneiden.
• Je nach Oberschrankhöhe wird für den Umluftbetrieb einen Rohrstutzen oder zusätzlich ein nicht brennbares Rohrstück 100/115/120 mm ∅) bis zur Oberschrankdecke benötigt.

AbluftöfAblaftfür (Abluft)fnung für (Abluft)

• Das Abluftrohr muss einen Durchmesser von 120 mm haben.
- Den mitgelieferten Abluftstutzen an der Abluftöffnung befestigen (Bajonettverbindung).

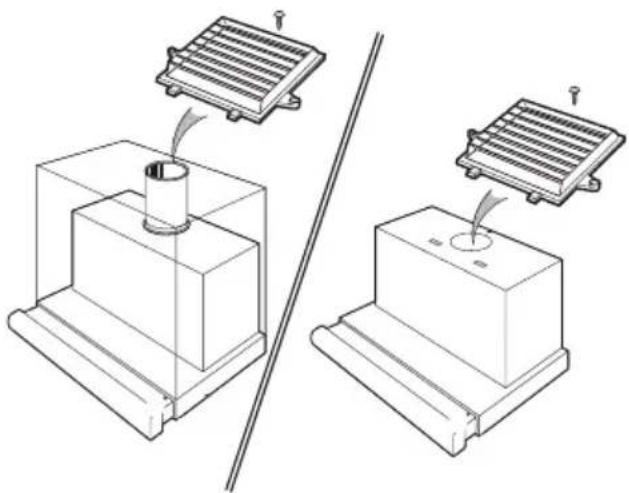

Nur für Umluftbetrieb Nur für Umluftbetrieb

- Das Umlenkgitter (Lieferumfang) auf den Stutzen montieren.

Gewürzbor(Gewürzbomluft)d (Abluft=Umluft)

- Wird vor der Einbauhaube ein Gewürzbord vorgebaut, muss ein Mindestabstand von 5 mm zwischen Einbauhaube-Vorderkante und zwischen Wand Gewürzbord vorgesehen werden (dieser Luftspalt wird für die Luftzirkulation unbedingt benötigt).

- Der obere Teil der Gewürzbord-Rückwand sollte herausnehmbar sein (Zugang für Abluftschlauch bzw. Justierung des Möbeloberschrankes).

Montage der Dunstabzugshaube Im Oberschrank - AbluftMontage der Dunstabzugshaub (Umluft mit Aktivkohlefilter)(Umluft mit Aktivkohlefilter)

• Bohrschablone an der Innenseitenwand des Oberschrankes rechts bzw. links anlegen, Befestigungslöcher 2 mm ∅ sowie 2 Löcher 6 mm ∅, Tiefe 5 mm für die Befestigungskrallen (Montagehilfen) anzeichnen und vorbohren.
• Wrasenschirm der Einbauhaube ganz herausziehen.
• Achtung: Abnahme und Einsetzen der Fettfiltergitter nur bei ganz herausgezogenem Wrasenschirm.

Metallfettfilter abnehmen. Zuerst den hinteren und dann den vorderen Metallfettfilter abnehmen.

- Bei 16 mm Seitenwänden müssen die am Gehäuse eingeclipsten Distanzscheiben herausgenommen werden. Haube mit 4 bzw. 6 Schrauben 4 mm ∅ befestigen.

• Dunstabzugshaube in Möbelumbau einschieben, die 2 Befestigungskrallen (Montagehilfen) rasten rechts und links in der Seitenwand des Oberschrankes ein und halten die Dunstabzugshaube zur weiteren Befestigung fest. Die Haube wird dann mit den 4 bzw. 6 beiliegenden Schrauben 4 mm ∅ befestigt.
• Metallfettfilter einsetzen. Wrasenschirm einschieben.
• Bei Oberschränken mit mehr als 300 mm Korpustiefe muss der Spalt zur Wand mit der Wandabschlussleiste (Sonderzubehör) abgedeckt werden.

Zur Montage gehen Sie wie folgt vor:

Messen Sie den Wandabstand und bringen Sie die Abdeckleiste auf die notwendige Breite (Wandabstand plus 5 bis 8 mm), indem Sie die Abdeckleiste an der entsprechenden Kerbe knicken und das überflüssige Material abreißen (Schutzfolie abziehen).

Die Abdeckleiste wird jetzt mit 3 Clipsen (Sonderzubehör) an der Unterseite der Dunstabzugshaube befestigt. Bitte fest andrücken!

Einsatz Kohleaktivfilter bel Umluftbetrleb Einsatz Kohleaktivfilter bel Umluftbetrleb Ist die Dunstabzugshaube als Umluftgerät montiert (Luftaustritt über Gitter des Oberschrankes), muss vor dem Einsetzen der Metallfettfilter unbedingt der Aktivkohlefilter (Sonderzubehör) eingesetzt werden.

Montagefolge: Montagefolge:

1. Den Halterahmen (Beipack) mit den 2 Nasen nach oben in den Schacht der Dunstabzugshaube einschieben und in die unteren Löcher einclipsen.
2. Mit den 2 beiliegenden Schrauben den Halterahmen unten am Gehäuse der Dunstabzugshaube befestigen.
3. Den Aktivkohlefilter einsetzen (siehe "Aktivkohlefilter" Abschnitt) Metallfettfilter einsetzen. Wrasenschirm einschieben.

Herausnahme Dunstabzugshaube aus dem OberschrankHerausnahme Dunstabzugsha Muss aus technischen Gründen (Umstellung Abluft - Umluft) die Dunstabzugshaube aus dem Oberschrank entfernt werden, gehen Sie wie folgt vor:

• Auszugsteil ganz ausziehen und die Metallfettfilter entfernen.
  • Die 4 bzw. 6 Befestigungsschrauben der Dunstabzugshaube (Oberschrank-Befestigung) lösen.
• Zum Lösen der beiden Befestigungskrallen (Montagehilfen) einen Kreuzschlitzschraubendreher max. 3 mm ∅ in die Federöffnung stecken und Feder gleichzeitig nach innen (zum Gerätegehäuse) drücken.
  Achtung: Dunstabzugshaube festhalten! Achtung: Dunstabzugshaube festhalten!

Verstellen des Wastenlechendenswenschirms

Bei Wandschränken mit einer Korpustiefe von 275 mm bis 335 mm kann die Auszugstiefe wie folgt verstellt werden:

• Beide Metallfettfilter durch Entriegeln entfernen.
• Schrauben an den beiden Anschlagbügeln lockern und Auszugstiefe einstellen (min. 275 mm, max. 335 mm).
  • Schrauben wieder befestigen.
  • Metallfettfilter einsetzen
