Type de produit	Hotte aspirante
Marque	Electrolux
Modèle	EFP90202
Dimensions (L x P x H)	90 cm x 50 cm x 70 cm
Poids	15 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance moteur	250 W
Nombre de vitesses	3
Niveau sonore maximum	65 dB(A)
Éclairage	LED, 2 x 3 W
Type de filtration	Filtre à graisse métallique + filtre à charbon (optionnel)
Commandes	Boutons poussoirs
Débit d'extraction maximum	650 m³/h
Classe énergétique	A
Indice de réparabilité	8.1/10
Garantie	2 ans
Mode d'installation	Murale ou encastrable
Hauteur minimale d'installation	65 cm au-dessus de la plaque de cuisson
Type de sortie d'air	Évacuation extérieure ou recyclage
Entretien	Nettoyage régulier du filtre à graisse, remplacement du filtre à charbon tous les 3-6 mois
Sécurité	Arrêt automatique, voyant de saturation du filtre
Accessoires inclus	Kit de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - EFP90202 ELECTROLUX

Comment installer la hotte Electrolux EFP90202 ?

L'installation doit être réalisée par un professionnel. Assurez-vous de respecter une hauteur de 65 cm minimum entre la hotte et la plaque de cuisson. Fixez solidement le support mural et raccordez le conduit d'évacuation ou installez le filtre à charbon pour le mode recyclage.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques peuvent être lavés au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Laissez-les sécher complètement avant de les remettre en place.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 3 à 6 mois en fonction de l'utilisation. Un voyant de saturation s'allume pour vous rappeler de le changer.

Quel est le niveau sonore de cette hotte ?

Le niveau sonore maximum est de 65 dB(A), ce qui est similaire à une conversation normale. Les vitesses plus basses sont plus silencieuses.

Puis-je utiliser la hotte en mode recyclage ?

Oui, vous pouvez utiliser la hotte en mode recyclage en installant un filtre à charbon. Dans ce cas, l'air est filtré puis renvoyé dans la pièce.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord la prise électrique et le disjoncteur. Si le problème persiste, contactez le service après-vente Electrolux.

Comment changer l'ampoule LED ?

Les ampoules LED sont intégrées et doivent être remplacées par un professionnel. Contactez un technicien agréé.

Quelle est la garantie de la hotte ?

La hotte Electrolux EFP90202 est garantie 2 ans contre les défauts de fabrication. Conservez votre facture d'achat.

Comment régler les vitesses ?

Utilisez les boutons poussoirs sur le panneau de commande pour sélectionner la vitesse souhaitée : faible, moyenne ou élevée.

Où trouver des pièces détachées ?

Les pièces détachées sont disponibles auprès des revendeurs agréés Electrolux ou sur le site officiel. Utilisez le numéro de modèle EFP90202.

MODE D'EMPLOI EFP90202 ELECTROLUX

Notice d'utilisation

User manual

Willkommen bel Electräkkomohach bel Electr

Bienvenue dans le monde Bienvenue dans le monde d'Electrdl Electrx

Nous vous remercions de la confiance que vous nous témoignez en choisissant un appareil Electrolux qui, nous espérons vous accompagnera agréablement au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agréable.

Vous pouvez en voir quelques exemples sur la couverture de cette notice.

Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au mieux de tous les avantages de votre nouvel appareil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité.

A bientôt.

Sommaire

Consignes de sécurité 39

Généralités 41

Utilisation de la hotte 42

Entretien 43

Accessoires (en option) 47

En cas d'anomalie

de fonctionnement 47

Installation 48

Les symboles suivants sont utilisés dans cette notice d'utilisation:

Informations importantes sur la sécurité personnelle et informations sur comment éviter de détériorer l'appareil

Informations générales et conseils

Informations sur la protection de l'environnement

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Consignes de sécurité Consignes de sécurité

- Le tuyau d'évacuation doit présenter le même diamètre que celui de l'ouverture d'évacuation.

Attention ! Le tuyau d'évacuation et Attention fin! que its tuyau jou l'évacation v'et l'appales colliers de fixation ne sont pas les colliers de fixation ne sont pas four fois, et doivent être a été évent à thetés. Ne jamais utiliser la hotte sans que la part. part. grille ne soit montée correctement!

- La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 43cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

- Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

- L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de

l'appareil par une personne responsable de leur sécurité.

- Les enfants doivent être surveillés ntiefin! que its yuj d'évacastieveet l'appa- liereilde fixation ne sont pas és ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

- La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.

- Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

- L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.

- Il est formellement interdit de faire flamber les aliments sous la hotte.

- L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

- La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

- Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des appareils pour la cuisson.

• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.
• La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
• La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.
• Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique.
• La société décline toute responsabilité pour d'éventuels inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Généralités Généralités

- La hotte est livrée en version recyclage (filtre à charbon actif en dotation) mais peut être utilisée, en enlevant le filtre à charbon actif, en version évacuation extérieure.

Version évacuation extérieurersion évacuation extérieur

• L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation.
• Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.

Version évacuation extérleurersion évacua

Version recyclageecyclage

• L'air est filtré par un filtre à charbon et renvoyé dans la pièce.
• En version recyclage utilisez le filtre à charbon actif d'origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

Utilisation de la hotteUtilisation de la hotte

- La hotte est équipée de vitesses réglables. Il est conseillé de mettre en fonctionnement la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs.

EntrÉtionetien

Veillez à débrancher la hotte du réelleau élétrique sur un hote de intervention sur réseau électri celle-ci.celle-ci.

FiltrÉilgraisse métalliquee à graisse métallique

- Le filtre à graisse métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu'en version recyclage.

Le filtre à graisse métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisselle.

Ouverture Ouvefittre d'uglitsse métal-e à graisse métalliquelique

- Actionnez la poignée à ressort et décrochez le filtre vers le bas.

Nettoyage à la main

Laissez tremper la cassette du filtre à graisse métallique durant env. 1 heure dans de l'eau chaude avec un détergent doux puis rincez à l'eau chaude. Remettez en place la cassette soigneusement séchée.

Lave-vaisselle

Placez la cassette du filtre à graisse métallique dans le lave-vaisselle. Vérifiez que la rotation du bras de lavage du lave vaisselle ne puisse pas être géné par le filtre à graisse. Lavez avec un programme pour vaisselles très sales et une tempéra-

ture d'au moins 65°C. Recommen- cez éventuellement l'opération. Remettez en place la cassette après séchage.

Il se peut qu'il y ait quelques modifications de la teinte de la cassette du filtre à graisse métallique lors du passage dans le lave-vaisselle, modifications qui n'ont aucune influence sur le fonctionnement de la cassette.

- Nettoyez l'intérieur du logement de la cassette avec une éponge humidifiée d'eau chaude et additionnée d'un détergent doux (n'employez jamais de détergents corrosifs ou de brosses à récurer!).

FiltrEibrcharboa à charbo

• Le filtre à charbon est utilisé lorsque la hotte est utilisée en version recyclage.
• Pour cela, il faudra utiliser le filtre à charbon actif d'origine (voir Accessoires).
• Remplacement du filtré réenplacémerat

Le filtre à charbon actif doit généralement être remplacé tous les quatre mois (en fonction des conditions d'utilisation). Ce filtre ne peut être ni lavé ni réutilisé.

A la différence d'autres filtres de même type, le filtre à charbon LONG LIFE peut être nettoyé et réutilisé.

• Le filtre doit être nettoyé tous les deux mois en utilisation normale (en considérant une utilisation moyenne de 2,5 heures par jour). Il est recommandé de nettoyer le filtre dans un lave-vaisselle, à la température maximum. Utilisez un détergent normal. Aucun ustensile ménager ne doit être présent dans le lave-vaisselle lors du nettoyage du filtre, afin d'éviter tout dépôt de particules d'aliments qui risqueraient de causer ultérieurement de mauvaises odeurs. Pour réactiver le charbon, il suffit de mettre le filtre à sécher au four. Réglezle four sur chaleur normale, à une température de 100°C, et y laisser le filtre pendant 10 minutes.

Le filtre doit être changé au bout de trois ans environ, car il a alors perdu une bonne partie de sa capacité de rétention des odeurs.

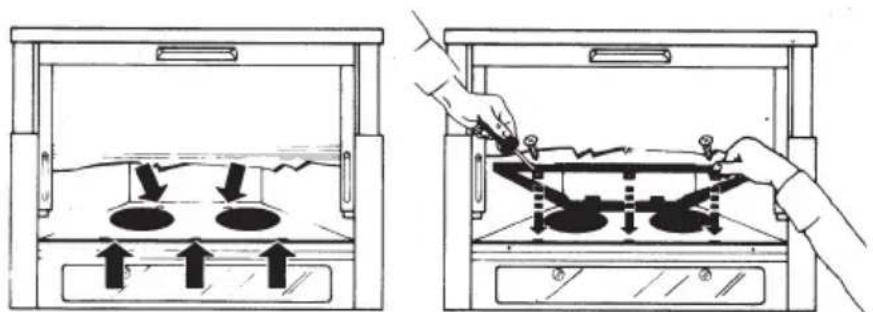

- MontageMontage

1. Introduisez le cadre de retenue (fournitures) pour le filtre à charbon actif avec les 2 taquets vers le haut dans la gaine de la hotte et fixez-le avec les clips dans les trous inférieurs.
2. Fixez le cadre de retenue avec les 2 vis jointes en bas de la carrosserie de la hotte (voir illustration).
3. Installez le filtre à charbon (voir paragraphe "Filtre à charbon")
4. Mettez les filtres à graisse en place. Introduisez le tiroir.

- Pour le démontage, Proudezédaostage, l'ordre inverse.

• Lors de la commande d'un filtre de rechange, veuillez préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil.
• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du(des) filtre(s).
• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Remplacement de l'ampouleRemplacement de l'ampoule d'éclairaged'éclairage

- Mettez la hotte hors tension.Mettez la h - Avant de toucher les ampoules,vant de assureous qu'elles solent complè-ez- tement reûraîches.

• Enlever le hublot.
  • Retirez l'ampoule grillée.
• Remplacez l'ampoule défectueuse par une ampoule du même type et de même caractéristique.
  • Fermer le hublot.

- Si l'ampoule ne s'allume pas, vérifiez qu'elle est correctement installée avant d'appeler le Service Après-Vente.

- Attention: Débranchez l'appareil avant le nettoyage.

N'introduisez pas d'objets pointus dans la grille de protection du moteur.

- Nettoyez les parties extérieures avec un détergent doux.

N'utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.

- Nettoyez le bandeau de commandes et la grille du filtre à graisse avec un chiffon légèrement imbibé d'un détergent doux.

- Nettoyer toutes les parties en plastique avec un chiffon doux humidifié avec de l'eau tiède et détergent doux.

- Il est très important de respecter les intervalles de remplacement du(des) filtre(s) et de nettoyage. Le non respect peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.

Accessoires (en option)

Filtréilà charbon Typè châtype T150

Filtréilér charbon Type chaddoNG LIFEype 150 LONG LIFE

En cas d'anomalle de fonctionnemenEn cas d'anomalle de

SYMPTOMESSYMPTOMES	SOLUTIONSSOLUTIONS
La hotte ne fonctionne pas ...	Vérifiez queérifiez queil n'y a pas de coupure de courantl'interrupteur Marche/Arrêt esteffectivement sur une positiondifférente que la position "Arrêt".
La hotte a un rendementinsuffisant ...	Vérifiez queérifiez quela vitesse moteur sélectionnée estsuffisante pour la quantité de fuméeet de vapeur dégagée.La cuisine est suffisamment aéréepour permettre une prise d'air.les filtres à charbon actifs ne sontpas usagés (hotte en versionrecyclage)le tuyau et la sortie de la hotte nesont pas obstrués (hotte en versionévacuation).
La hotte s'est arrêtée au coursdu fonctionnement...	Vérifiez queérifiez queil n'y a pas de coupure de courant.le dispositif à coupure omnipolairene s'est pas enclenché.Placez l'interrupteur Marche/Arrêtsur Arrêt.Attendez.Remettez l'interrupteur Marche/Arrêt sur une position différente quela position "Arrêt".

Caractéristiques technique caractéristiques technique

	EFP 60202EFP 60202	EFP 90202EFP 90202
Dimensions (en cm)	Dimensions (en cm)
Hauteur: 39,5 39,5
Largeur: 59,8 89,8
Profondeur: 27,5 27,5
Puissance nominale Moteur: 2x110 W 2x110 W
Puissance nominale Eclairage: 11 W (PL)		11 W (PL)
Longueur du câble:	150 cm	150 cm
Branchement électrique:	220-240 V	220-240 V

Accessoires/Matériel de montage

1 embout de tournevis (pour visser les vis avec tête du type TORX).

1 déflecteur

4 plaques

4 vis à bois 4,5x16

2 vis 2,9x13

1 filtre à charbon actif

Branchement électrique

Consignes de sécurité pour l'électril=Consignes de sécurité pour l'électrileclencien

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attentionl Attentlalrebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Attention! Ne mettez pas l'apparaît sous le Nisom etez pas s'apir installation n'esteil sous ten pas complètement terminée. pas complètement terminée.

Préparation élément haut - évacuation de l'alréparation élément haut - évacuation de l'

- La hotte est livrée en version évacuation vers le haut.

Avant d'installer la hotte, réalisez un trou dans le plafond du meuble.

Ce trou servira pour le passage du tuyau d'évacuation, du câble d'alimentation.

- L'élément haut doit avoir une profondeur minimum de corps (sans la porte) de 280 mm.

Hauteur intérieure libre au moins 370mm.

Préparation élément haut - répoccalge déléchéchalager de l'air

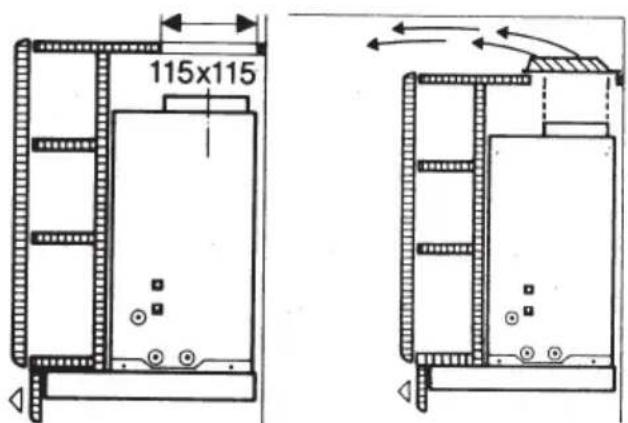

- Avant l'installation de la hotte, découpez un trou de 115x115 mm dans le dessus de l'élément haut pour la grille d'aération (version recyclage).

- Selon la hauteur de l'élément haut, vous avez besoin en version recyclage d'un raccord tubulaire ou d'un conduit supplémentaire ininflammable (de 100/115/120 mm de diamètre) jusqu'au dessus de l'élément haut.

Orifice de sortie pour le modèle (évacuation-régérage) cyclage pour le modèle (évacuation

- Le tuyau d'évacuation doit présenter un diamètre de 120 mm en version évacuation.

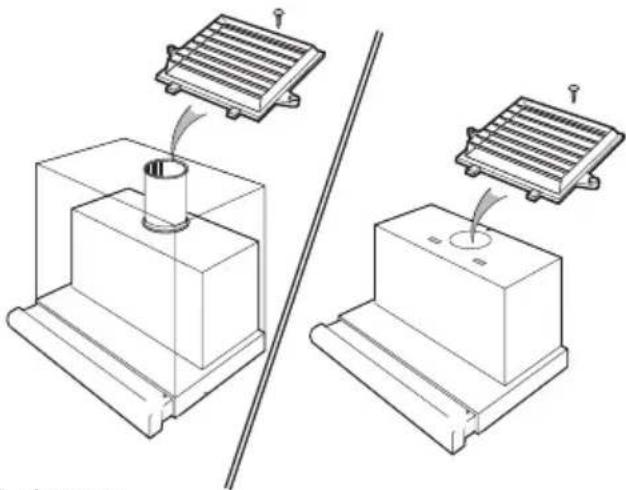

- Fixer la bride fournie avec l'équipement sur l'orifice de sortie (fixation à baïonnette).

- Fixer le déflecteur à la bride.

- Si une étagère à épices est placée devant la hotte, il faut prévoir un espacement minimum de 5 mm entre la hotte et l'arête avant et entre le mur et l'étagère à épices (cette fente d'aération est absolument nécessaire pour la circulation de l'air).

- La partie supérieure du dos de l'étagère à épices devrait être amovible (accès au tuyau souple d'évacuation de l'air ou ajustage de l'élément haut).

Fixation de la hotte dans l'élément haut - évacuation de l'air (recyclage de l'air, recyclage avec filtravèc filarbon actif) e à charbon actif)

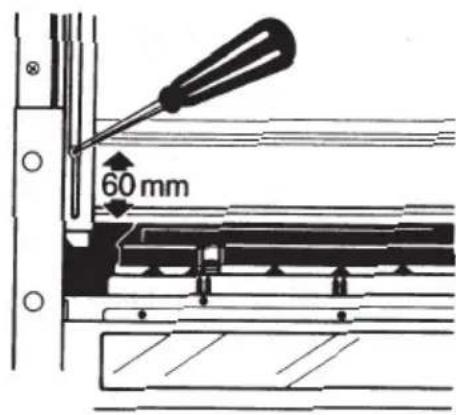

- Posez le gabarit sur la paroi latérale intérieure de l'élément haut à droite, respectivement à gauche; tracez l'emplacement des trous de fixation de 2 mm de diamètre, ainsi que 2 trous de 6 mm de diamètre et de 5 mm de profondeur pour les crampons de fixation (fournitures de montage) et percez-les.

- Sortez entièrement le tiroir de la hotte encastrable.

- Attention: il faut toujours enlever le tiroir pour retirer et remettre les grilles du filtre à graisse en place.

Sortez les filtres à graisse métallique.

Retirez en premier le filtre à graisse métallique arrière, puis le filtre avant.

- Avec des parois latérales de 16 mm, il faut retirer les plaques d'écartement fixées avec des clips sur la carrosserie. Fixez la hotte avec 4 ou 6 vis de 4 mm de diamètre.

- Introduisez la hotte dans l'élément servant d'entourage, les 2 crampons de fixation (fournitures de montage) prennent l'encoche à droite et à gauche dans la paroi latérale de l'élément haut et maintiennent la hotte aspirante pour achever la fixation. La hotte peut alors être fixée avec les 4 ou 6 vis jointes de 4 mm de diamètre.

- Mettez les filtres à graisse en place. Introduisez le tiroir.

- Quand les éléments hauts ont une profondeur de corps supérieure à 300 mm, il faut recouvrir la fente jusqu'au mur avec la baguette de bordure murale (accessoire spécial)

Pour la mettre en place, vous procédez de la manière suivante:

Mesurez l'écartement du mur et réduisez la baguette à la largeur nécessaire (ajoutez 5 à 8mm à l'écartement mesuré) en brisant la baguette de bordure sur l'encoche correspondante et en déchirant le morceau superflu (enlevez la pellicule protectrice).

Il faut fixer maintenant la baguette de bordure avec 3 clips sur la face inférieure de la hotte (accessoire spécial). Bien presser contre!

Si la hotte est installée pour fonctionner en version recyclage (sortie d'air par la grille de l'élément haut), il faut absolument mettre le filtre à charbon actif (accessoire en option) en place avant de mettre le filtre à graisse métallique.

Ordre de montage:e de montage:

1. Introduisez le cadre de retenue (fournitures) pour le filtre à charbon actif avec les 2 taquets vers le haut dans la gaine de la hotte et fixez-le avec les clips dans les trous inférieurs.
2. Fixez le cadre de retenue avec les 2 vis jointes en bas de la carrosserie de la hotte (voir illustration).
3. Installez le filtre à charbon (voir paragraphe "Filtre à charbon")
4. Mettez les filtres à graisse en place. Introduisez le tiroir.

Pour rébrotira hotte de l'élément hauter la hotte de l'élément haut

S'il vous faut, pour des raisons techniques (transformation évacuation extérieure - recyclage), retirer la hotte de l'élément haut, procédez de la manière suivante:

• Sortez entièrement le tiroir et retirez les filtres graisse métallique.
• Débloquez les 4 ou les 6 vis de fixation de la hotte (fixation à l'élément haut).
• Pour desserrer les deux crampons de fixation (fournitures de montage), introduisez un tournevis cruciforme d'un diamètre max. de 3 mm dans la fente de la languette et poussez-la en même temps vers l'intérieur (côté carrosserie de l'appareil).

Attention: Retenez blen la hottel Attention: Retenez blen la hottel

Déplacement du tir Déplacement du tir

Avec des éléments muraux ayant une profondeur de corps entre 275 mm et 335 mm, la profondeur du tiroir peut être ajustée ainsi:

• Retirez les deux filtres à graisse métallique.
• Desserrez les vis sur les deux brides d'arrêt et réglez la profondeur du tiroir (275 mm min., 335 mm max.).
• Resserrez les vis.
• Remettez les filtres à graisse métallique en place.
